TOYOTA RAV4 2017 Návod na použití (in Czech)

4214-5. Používání podpůrných jízdních systémů
4
Jízda

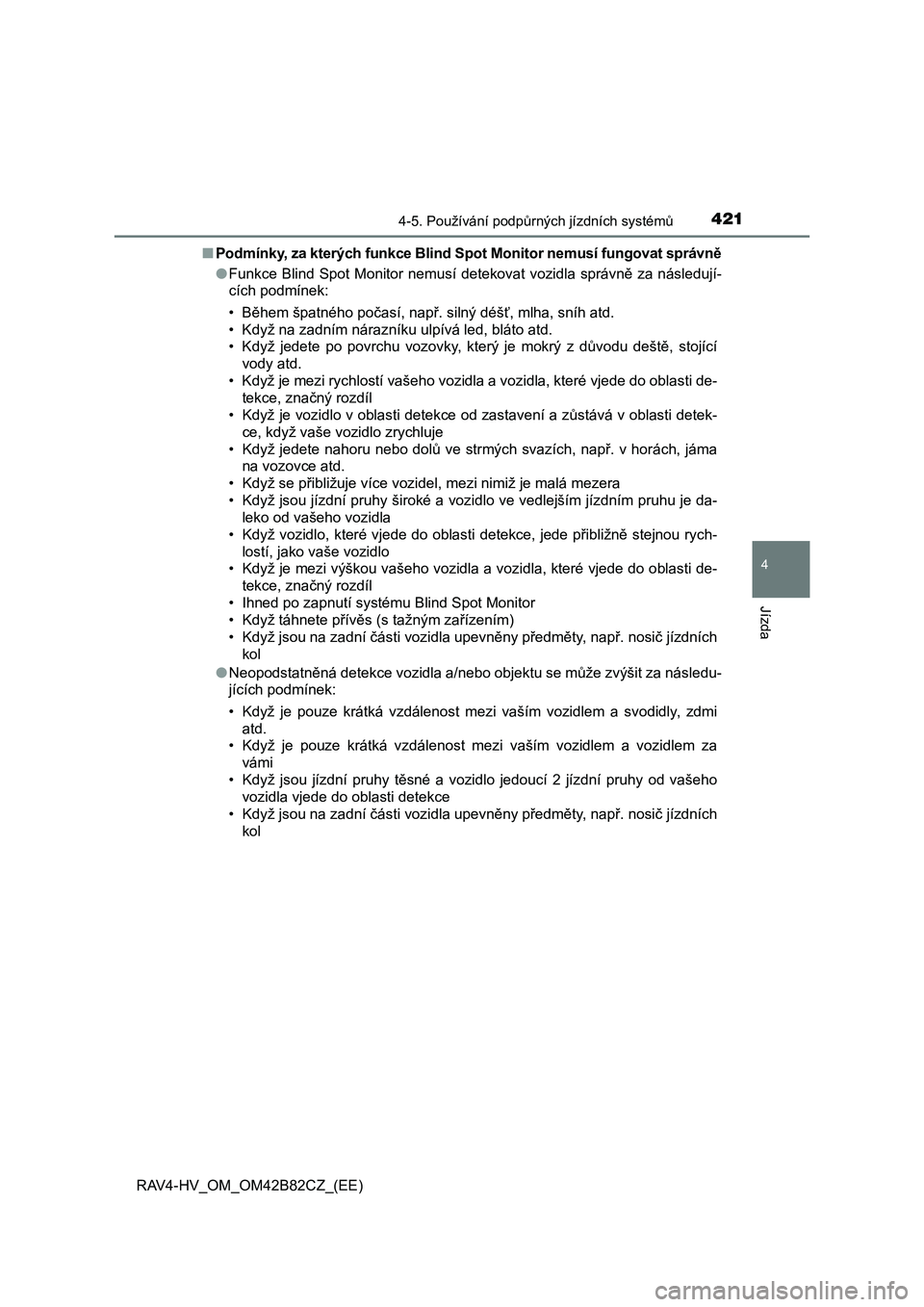

RAV4-HV_OM_OM42B82CZ_(EE)■Podmínky, za kterých funkce Blind Spot Monitor nemusí fungovat správně
●Funkce Blind Spot Monitor nemusí detekovat vozidla správně za následují-
cích podmínek:
• Během špatného počasí, např. silný déšť, mlha, sníh atd.
• Když na zadním nárazníku ulpívá led, bláto atd.
• Když jedete po povrchu vozovky, který je mokrý z důvodu deště, stojící
vody atd.
• Když je mezi rychlostí vašeho vozidla a vozidla, které vjede do oblasti de-
tekce, značný rozdíl
• Když je vozidlo v oblasti detekce od zastavení a zůstává v oblasti detek-
ce, když vaše vozidlo zrychluje
• Když jedete nahoru nebo dolů ve strmých svazích, např. v horách, jáma
na vozovce atd.
• Když se přibližuje více vozidel, mezi nimiž je malá mezera
• Když jsou jízdní pruhy široké a vozidlo ve vedlejším jízdním pruhu je da-
leko od vašeho vozidla
• Když vozidlo, které vjede do oblasti detekce, jede přibližně stejnou rych-
lostí, jako vaše vozidlo
• Když je mezi výškou vašeho vozidla a vozidla, které vjede do oblasti de-
tekce, značný rozdíl
• Ihned po zapnutí systému Blind Spot Monitor
• Když táhnete přívěs (s tažným zařízením)
• Když jsou na zadní části vozidla upevněny předměty, např. nosič jízdních
kol
●Neopodstatněná detekce vozidla a/nebo objektu se může zvýšit za následu-
jících podmínek:
• Když je pouze krátká vzdálenost mezi vaším vozidlem a svodidly, zdmi
atd.
• Když je pouze krátká vzdálenost mezi vaším vozidlem a vozidlem za
vámi
• Když jsou jízdní pruhy těsné a vozidlo jedoucí 2 jízdní pruhy od vašeho
vozidla vjede do oblasti detekce
• Když jsou na zadní části vozidla upevněny předměty, např. nosič jízdních
kol

4224-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)

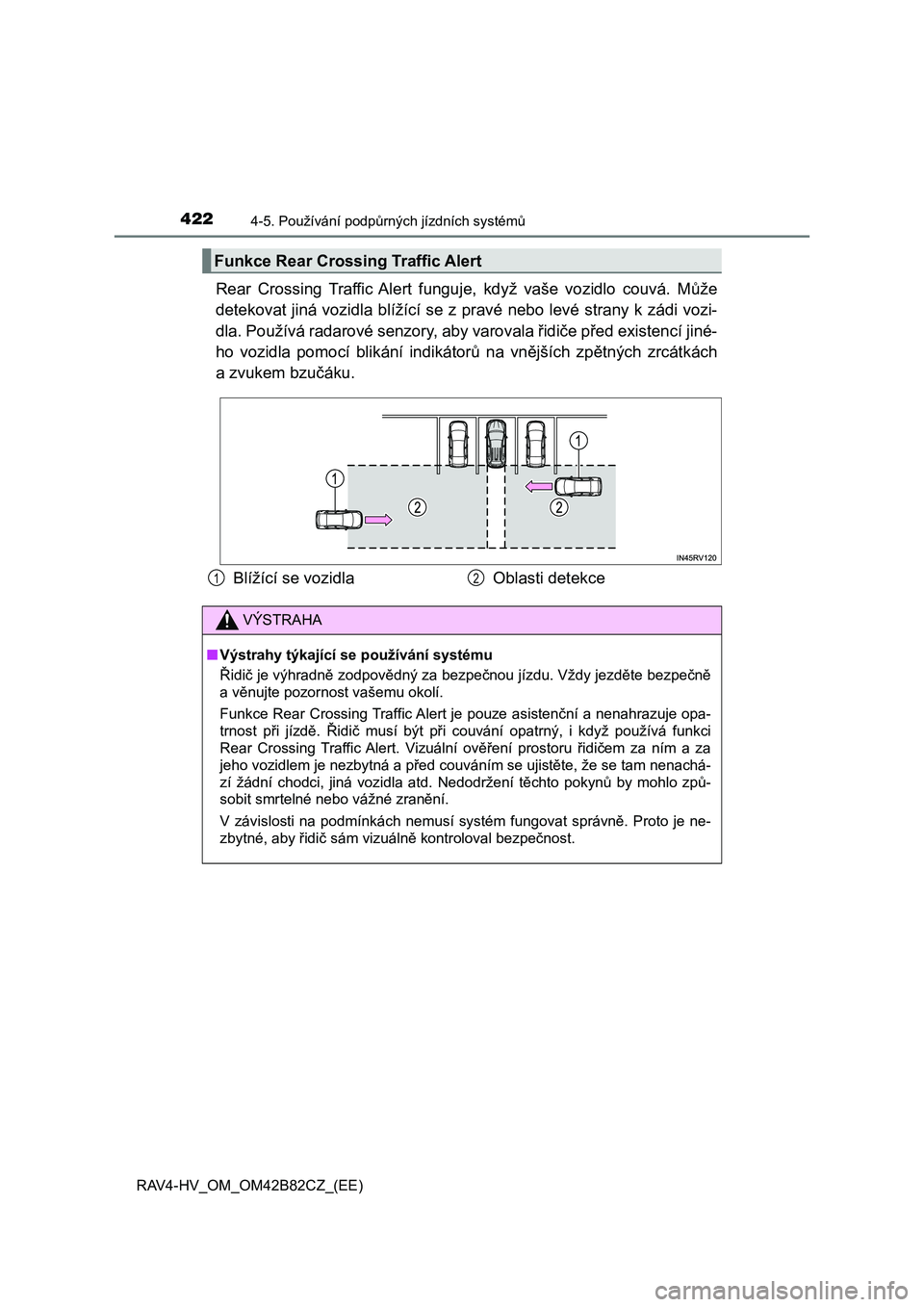

Rear Crossing Traffic Alert funguje, když vaše vozidlo couvá. Může
detekovat jiná vozidla blížící se z pravé nebo levé strany k zádi vozi-
dla. Používá radarové senzory, aby varovala řidiče před existencí jiné-
ho vozidla pomocí blikání indikátorů na vnějších zpětných zrcátkách
a zvukem bzučáku.
Funkce Rear Crossing Traffic Alert
Blížící se vozidla Oblasti detekce12
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte bezpečně
a věnujte pozornost vašemu okolí.
Funkce Rear Crossing Traffic Alert je pouze asistenční a nenahrazuje opa-
trnost při jízdě. Řidič musí být při couvání opatrný, i když používá funkci
Rear Crossing Traffic Alert. Vizuální ověření prostoru řidičem za ním a za
jeho vozidlem je nezbytná a před couváním se ujistěte, že se tam nenachá-
zí žádní chodci, jiná vozidla atd. Nedodržení těchto pokynů by mohlo způ-
sobit smrtelné nebo vážné zranění.
V závislosti na podmínkách nemusí systém fungovat správně. Proto je ne-
zbytné, aby řidič sám vizuálně kontroloval bezpečnost.

4234-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)
Oblasti, ve kterých mohou být detekována vozidla, jsou popsána níže.
Aby měl řidič více odpovídajícího času na reakci, bzučák může varo-
vat před rychlejšími vozidly z větší dálky.
Příklad:
■Funkce Rear Crossing Traffic Alert je funkční, když
●Systém Blind Spot Monitor je zapnutý.
●Řadicí páka je v R.
●Rychlost vozidla je nižší než přibližně 8 km/h.
●Rychlost blížícího se vozidla je mezi přibližně 8 km/h a 28 km/h.
Oblasti detekce funkce Rear Crossing Traffic Alert
Blížící se vozidloRychlost
Přibližná
vzdálenost
výstrahy
Rychle28 km/h20 m
Pomalu8 km/h5,5 m
1

4244-5. Používání podpůrných jízdních systémů

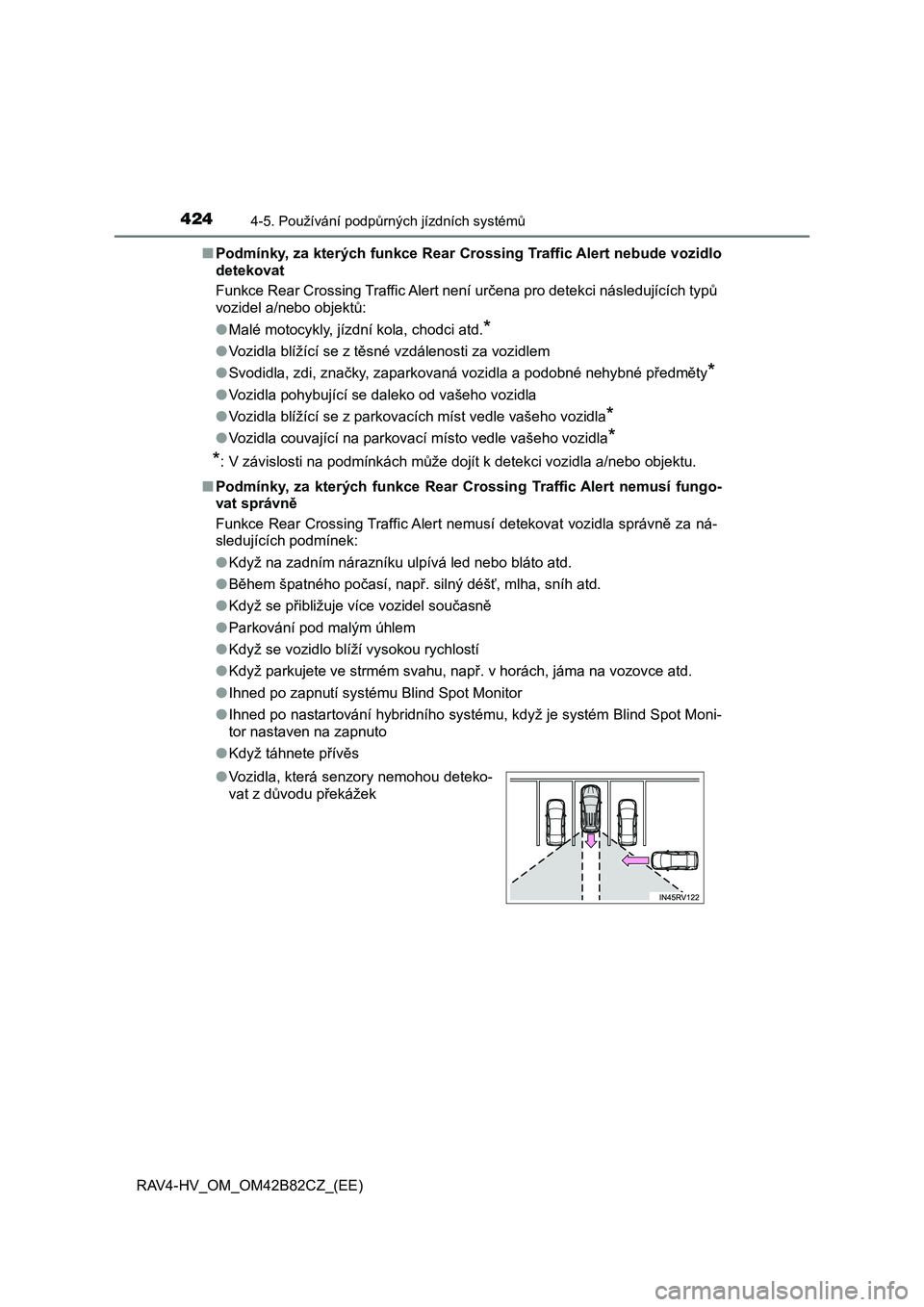

RAV4-HV_OM_OM42B82CZ_(EE)■Podmínky, za kterých funkce Rear Crossing Traffic Alert nebude vozidlo
detekovat
Funkce Rear Crossing Traffic Alert není určena pro detekci následujících typů
vozidel a/nebo objektů:
●Malé motocykly, jízdní kola, chodci atd.
*
●Vozidla blížící se z těsné vzdálenosti za vozidlem
●Svodidla, zdi, značky, zaparkovaná vozidla a podobné nehybné předměty
*
●Vozidla pohybující se daleko od vašeho vozidla
●Vozidla blížící se z parkovacích míst vedle vašeho vozidla
*
●Vozidla couvající na parkovací místo vedle vašeho vozidla*
*
: V závislosti na podmínkách může dojít k detekci vozidla a/nebo objektu.
■Podmínky, za kterých funkce Rear Crossing Traffic Alert nemusí fungo-
vat správně
Funkce Rear Crossing Traffic Alert nemusí detekovat vozidla správně za ná-
sledujících podmínek:
●Když na zadním nárazníku ulpívá led nebo bláto atd.
●Během špatného počasí, např. silný déšť, mlha, sníh atd.
●Když se přibližuje více vozidel současně
●Parkování pod malým úhlem
●Když se vozidlo blíží vysokou rychlostí
●Když parkujete ve strmém svahu, např. v horách, jáma na vozovce atd.
●Ihned po zapnutí systému Blind Spot Monitor
●Ihned po nastartování hybridního systému, když je systém Blind Spot Moni-
tor nastaven na zapnuto
●Když táhnete přívěs
●Vozidla, která senzory nemohou deteko-
vat z důvodu překážek

425
4
4-5. Používání podpůrných jízdních systémů
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)

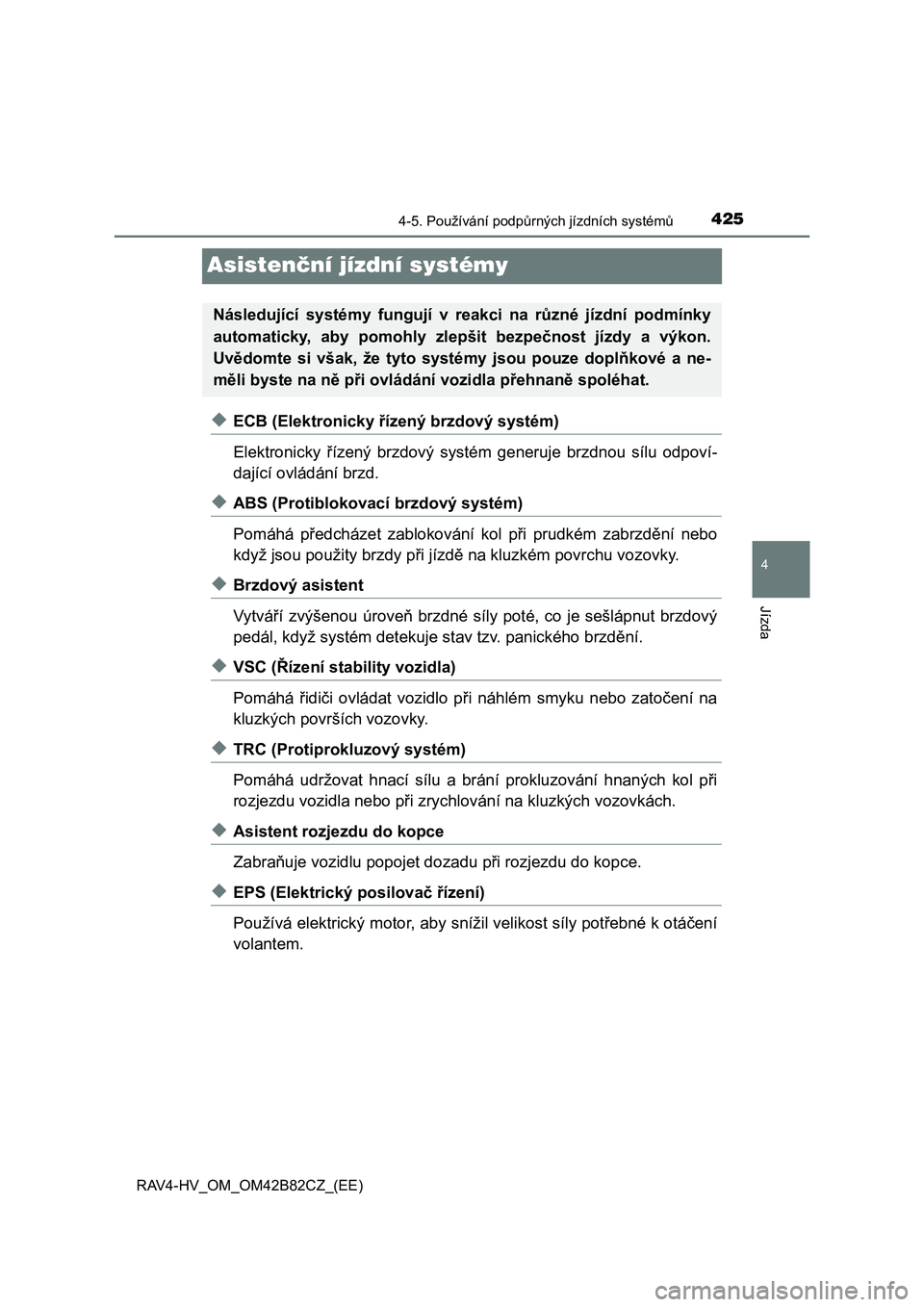

Asistenční jízdní systémy
◆ECB (Elektronicky řízený brzdový systém)
Elektronicky řízený brzdový systém generuje brzdnou sílu odpoví-
dající ovládání brzd.
◆ABS (Protiblokovací brzdový systém)
Pomáhá předcházet zablokování kol při prudkém zabrzdění nebo
když jsou použity brzdy při jízdě na kluzkém povrchu vozovky.
◆Brzdový asistent
Vytváří zvýšenou úroveň brzdné síly poté, co je sešlápnut brzdový
pedál, když systém detekuje stav tzv. panického brzdění.
◆VSC (Řízení stability vozidla)
Pomáhá řidiči ovládat vozidlo při náhlém smyku nebo zatočení na
kluzkých površích vozovky.
◆TRC (Protiprokluzový systém)
Pomáhá udržovat hnací sílu a brání prokluzování hnaných kol při
rozjezdu vozidla nebo při zrychlování na kluzkých vozovkách.
◆Asistent rozjezdu do kopce
Zabraňuje vozidlu popojet dozadu při rozjezdu do kopce.
◆EPS (Elektrický posilovač řízení)
Používá elektrický motor, aby snížil velikost síly potřebné k otáčení
volantem.
Následující systémy fungují v reakci na různé jízdní podmínky
automaticky, aby pomohly zlepšit bezpečnost jízdy a výkon.
Uvědomte si však, že tyto systémy jsou pouze doplňkové a ne-
měli byste na ně při ovládání vozidla přehnaně spoléhat.

4264-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)

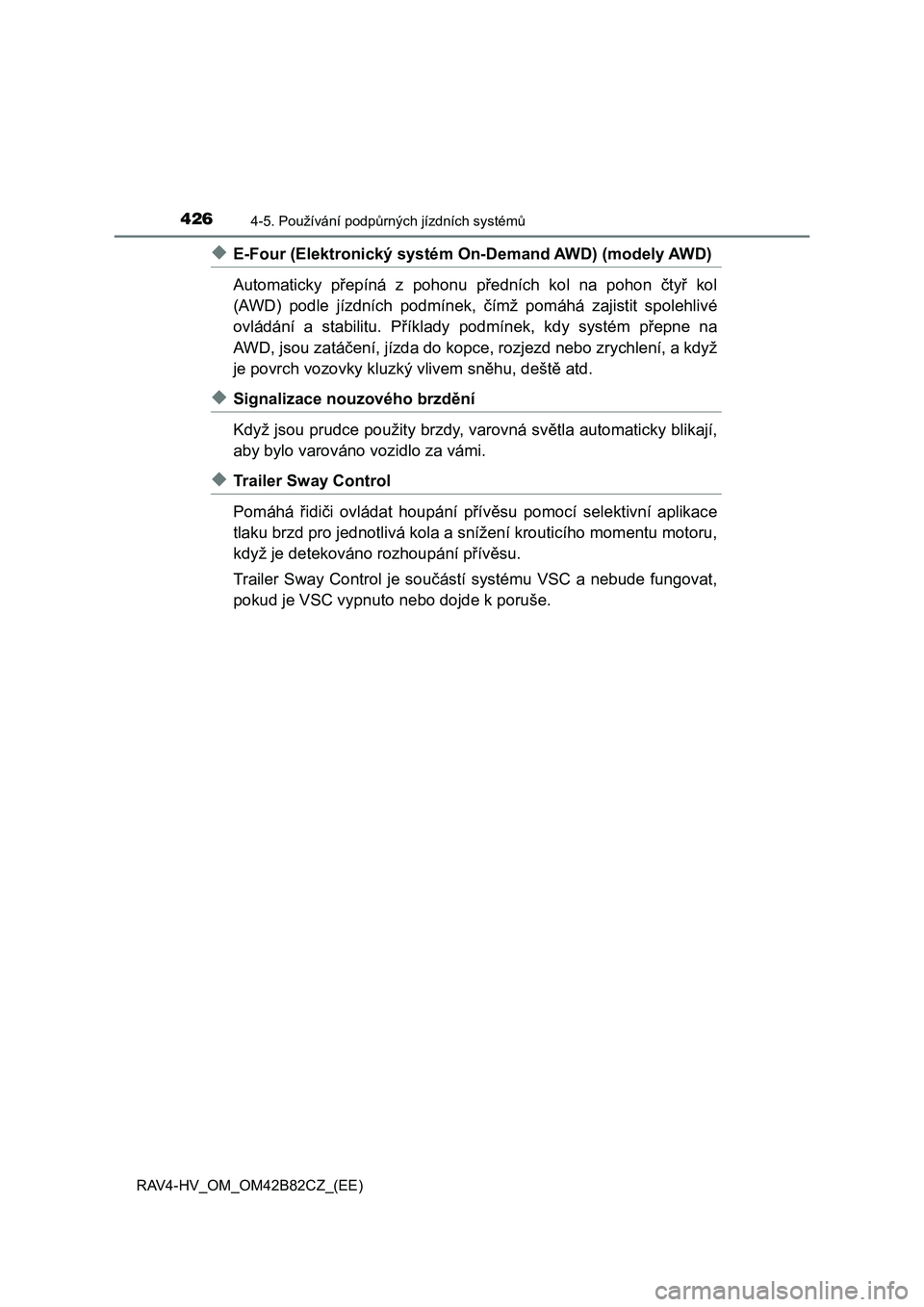

◆E-Four (Elektronický systém On-Demand AWD) (modely AWD)
Automaticky přepíná z pohonu předních kol na pohon čtyř kol
(AWD) podle jízdních podmínek, čímž pomáhá zajistit spolehlivé
ovládání a stabilitu. Příklady podmínek, kdy systém přepne na
AWD, jsou zatáčení, jízda do kopce, rozjezd nebo zrychlení, a když
je povrch vozovky kluzký vlivem sněhu, deště atd.
◆Signalizace nouzového brzdění
Když jsou prudce použity brzdy, varovná světla automaticky blikají,
aby bylo varováno vozidlo za vámi.
◆Trailer Sway Control
Pomáhá řidiči ovládat houpání přívěsu pomocí selektivní aplikace
tlaku brzd pro jednotlivá kola a snížení krouticího momentu motoru,
když je detekováno rozhoupání přívěsu.
Trailer Sway Control je součástí systému VSC a nebude fungovat,
pokud je VSC vypnuto nebo dojde k poruše.

4274-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)
Indikátor prokluzu bude blikat,
když jsou v činnosti systémy TRC/
VSC/ABS/Trailer Sway Control.
Pokud vozidlo uvízne v blátě, štěrku nebo sněhu, systém TRC může
snížit přenos hnací síly z hybridního systému na kola. Stisknutí
pro vypnutí systému vám může usnadnit rozhoupání vozidla, abyste
vozidlo vyprostili.
Pro vypnutí systému TRC rychle
stiskněte a uvolněte .
Na multiinformačním displeji se zob-
razí "Traction Control Turned Off".
Stiskněte znovu, abyste sys-
tém opět zapnuli.
Když jsou v činnosti systémy TRC/VSC/ABS/Trailer Sway Control
Zrušení systému TRC

4284-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)

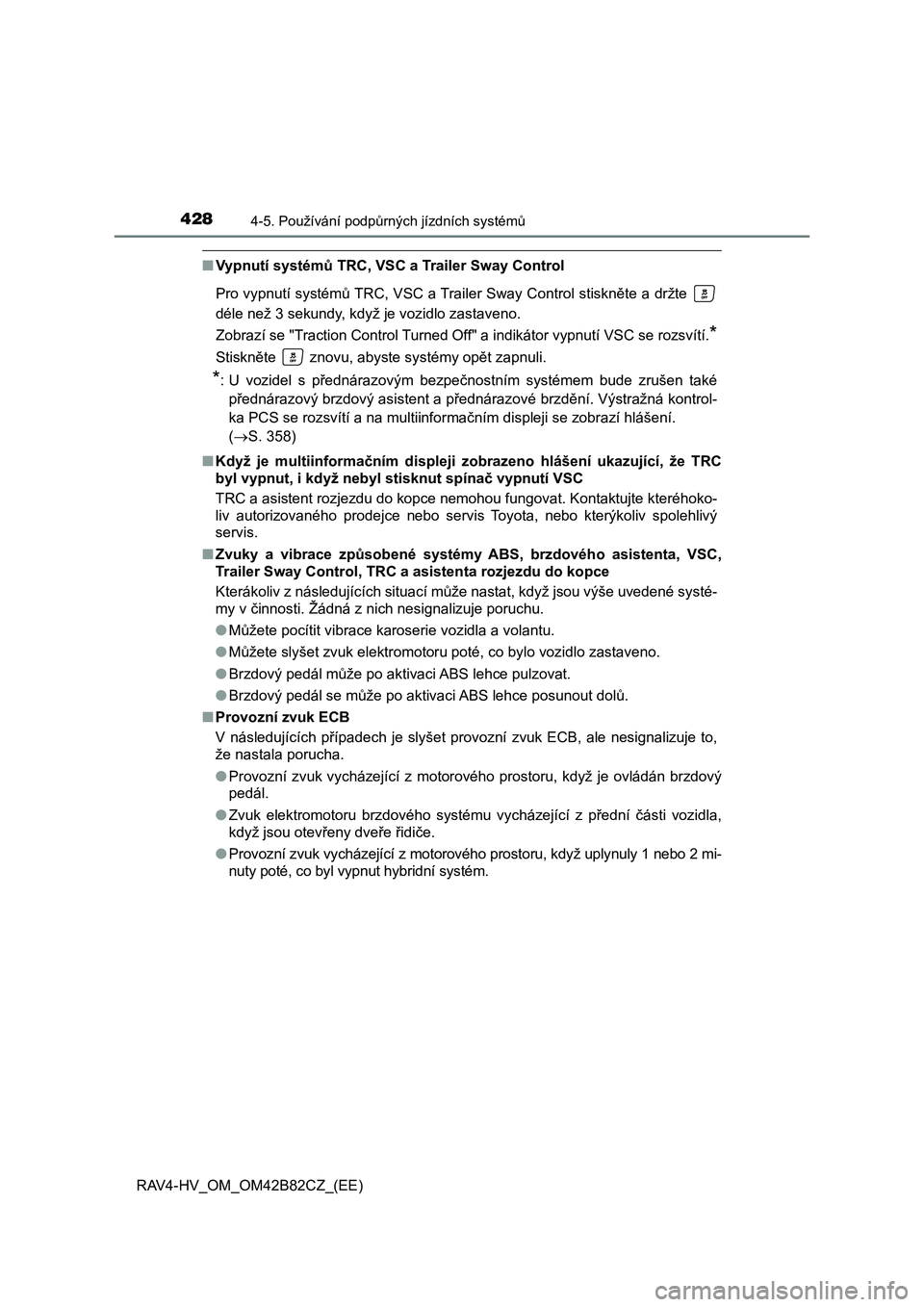

■Vypnutí systémů TRC, VSC a Trailer Sway Control
Pro vypnutí systémů TRC, VSC a Trailer Sway Control stiskněte a držte
déle než 3 sekundy, když je vozidlo zastaveno.
Zobrazí se "Traction Control Turned Off" a indikátor vypnutí VSC se rozsvítí.
*
Stiskněte znovu, abyste systémy opět zapnuli.
*: U vozidel s přednárazovým bezpečnostním systémem bude zrušen také
přednárazový brzdový asistent a přednárazové brzdění. Výstražná kontrol-
<004e00440003003300260036000300560048000300550052005d0056005900740057007400030044000300510044000300500058004f0057004c004c00510049005200550050004400fe00510074005000030047004c00560053004f0048004d004c000300
5600480003005d0052004500550044005d00740003004b004f[ášení.
(S. 358)
■Když je multiinformačním displeji zobrazeno hlášení ukazující, že TRC
byl vypnut, i když nebyl stisknut spínač vypnutí VSC
TRC a asistent rozjezdu do kopce nemohou fungovat. Kontaktujte kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Zvuky a vibrace způsobené systémy ABS, brzdového asistenta, VSC,
Trailer Sway Control, TRC a asistenta rozjezdu do kopce
Kterákoliv z následujících situací může nastat, když jsou výše uvedené systé-
my v činnosti. Žádná z nich nesignalizuje poruchu.
●Můžete pocítit vibrace karoserie vozidla a volantu.
●Můžete slyšet zvuk elektromotoru poté, co bylo vozidlo zastaveno.
●Brzdový pedál může po aktivaci ABS lehce pulzovat.
●Brzdový pedál se může po aktivaci ABS lehce posunout dolů.
■Provozní zvuk ECB
V následujících případech je slyšet provozní zvuk ECB, ale nesignalizuje to,
že nastala porucha.
●Provozní zvuk vycházející z motorového prostoru, když je ovládán brzdový
pedál.
●Zvuk elektromotoru brzdového systému vycházející z přední části vozidla,
když jsou otevřeny dveře řidiče.
●Provozní zvuk vycházející z motorového prostoru, když uplynuly 1 nebo 2 mi-
nuty poté, co byl vypnut hybridní systém.

4294-5. Používání podpůrných jízdních systémů
4
Jízda

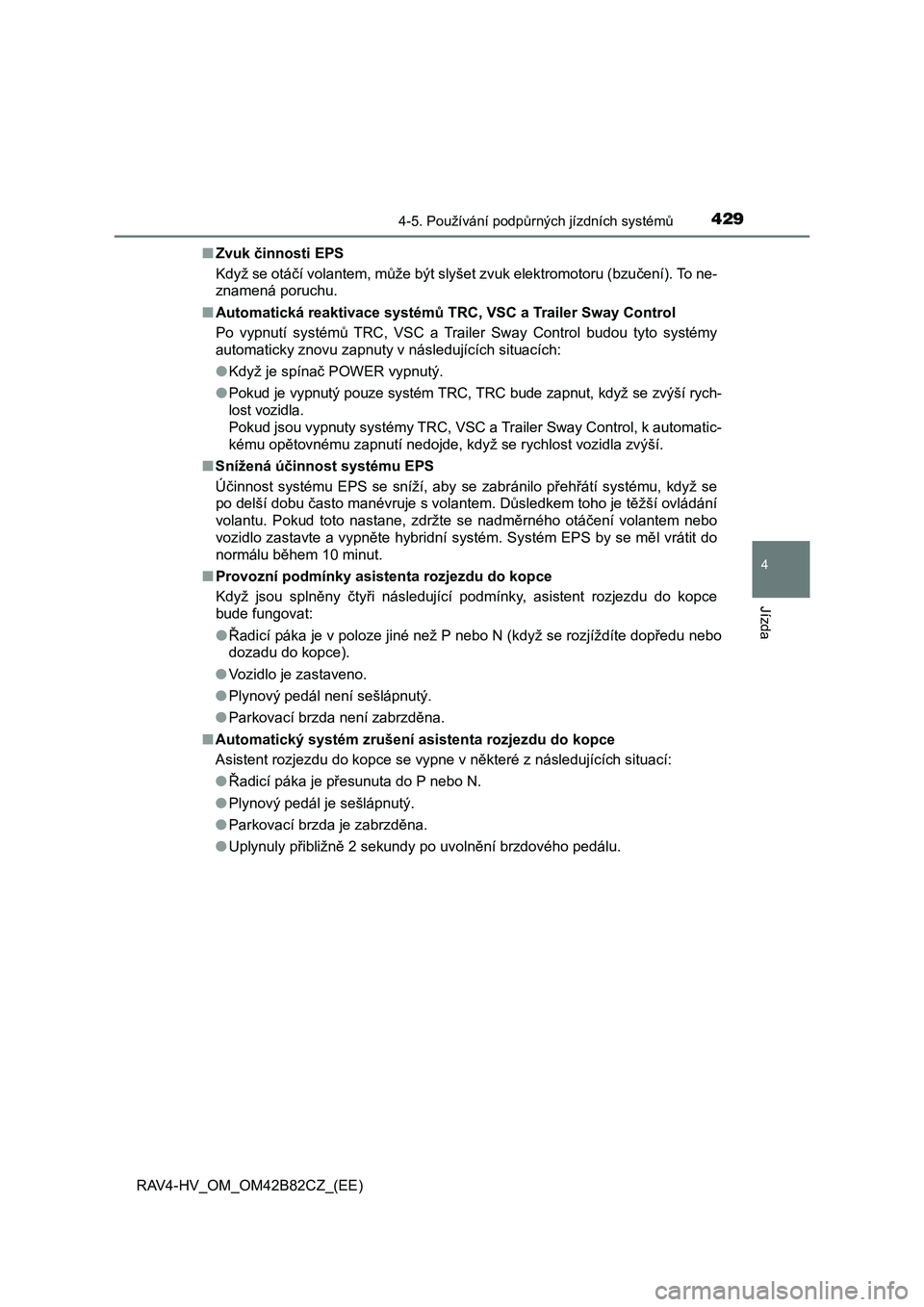

RAV4-HV_OM_OM42B82CZ_(EE)■Zvuk činnosti EPS
Když se otáčí volantem, může být slyšet zvuk elektromotoru (bzučení). To ne-
znamená poruchu.
■Automatická reaktivace systémů TRC, VSC a Trailer Sway Control
Po vypnutí systémů TRC, VSC a Trailer Sway Control budou tyto systémy
automaticky znovu zapnuty v následujících situacích:
●Když je spínač POWER vypnutý.
●Pokud je vypnutý pouze systém TRC, TRC bude zapnut, když se zvýší rych-
lost vozidla.
Pokud jsou vypnuty systémy TRC, VSC a Trailer Sway Control, k automatic-
kému opětovnému zapnutí nedojde, když se rychlost vozidla zvýší.
■Snížená účinnost systému EPS
Účinnost systému EPS se sníží, aby se zabránilo přehřátí systému, když se
po delší dobu často manévruje s volantem. Důsledkem toho je těžší ovládání
volantu. Pokud toto nastane, zdržte se nadměrného otáčení volantem nebo
vozidlo zastavte a vypněte hybridní systém. Systém EPS by se měl vrátit do
normálu během 10 minut.
■Provozní podmínky asistenta rozjezdu do kopce
Když jsou splněny čtyři následující podmínky, asistent rozjezdu do kopce
bude fungovat:
●Řadicí páka je v poloze jiné než P nebo N (když se rozjíždíte dopředu nebo
dozadu do kopce).
●Vozidlo je zastaveno.
●Plynový pedál není sešlápnutý.
●Parkovací brzda není zabrzděna.
■Automatický systém zrušení asistenta rozjezdu do kopce
Asistent rozjezdu do kopce se vypne v některé z následujících situací:
●Řadicí páka je přesunuta do P nebo N.
●Plynový pedál je sešlápnutý.
●Parkovací brzda je zabrzděna.
●Uplynuly přibližně 2 sekundy po uvolnění brzdového pedálu.

4304-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)

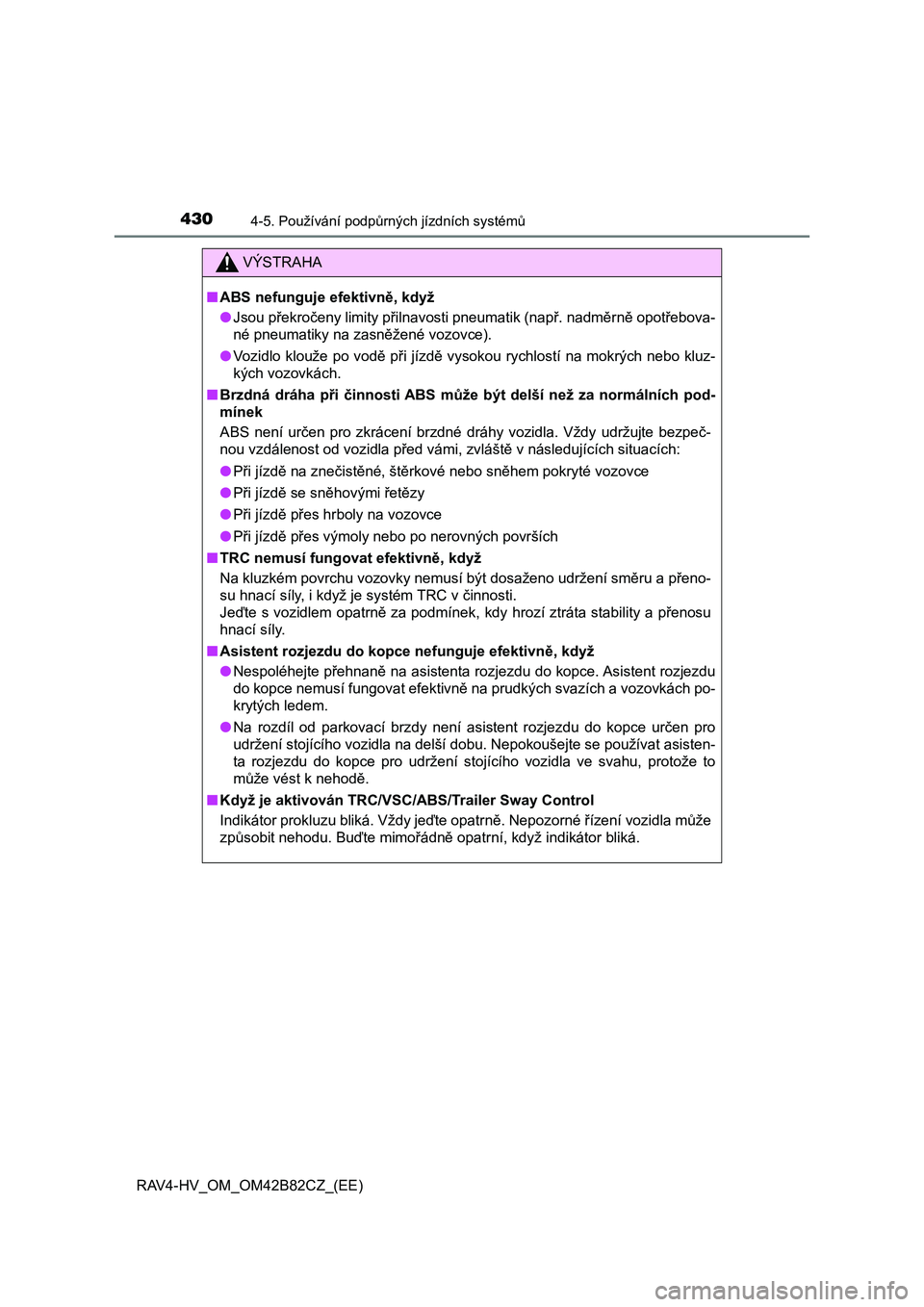

VÝSTRAHA
■ABS nefunguje efektivně, když
●Jsou překročeny limity přilnavosti pneumatik (např. nadměrně opotřebova-
né pneumatiky na zasněžené vozovce).
●Vozidlo klouže po vodě při jízdě vysokou rychlostí na mokrých nebo kluz-
kých vozovkách.
■Brzdná dráha při činnosti ABS může být delší než za normálních pod-
mínek
ABS není určen pro zkrácení brzdné dráhy vozidla. Vždy udržujte bezpeč-
nou vzdálenost od vozidla před vámi, zvláště v následujících situacích:
●Při jízdě na znečistěné, štěrkové nebo sněhem pokryté vozovce
●Při jízdě se sněhovými řetězy
●Při jízdě přes hrboly na vozovce
●Při jízdě přes výmoly nebo po nerovných površích
■TRC nemusí fungovat efektivně, když
Na kluzkém povrchu vozovky nemusí být dosaženo udržení směru a přeno-
su hnací síly, i když je systém TRC v činnosti.
Jeďte s vozidlem opatrně za podmínek, kdy hrozí ztráta stability a přenosu
hnací síly.
■Asistent rozjezdu do kopce nefunguje efektivně, když
●Nespoléhejte přehnaně na asistenta rozjezdu do kopce. Asistent rozjezdu
do kopce nemusí fungovat efektivně na prudkých svazích a vozovkách po-
krytých ledem.
●Na rozdíl od parkovací brzdy není asistent rozjezdu do kopce určen pro
udržení stojícího vozidla na delší dobu. Nepokoušejte se používat asisten-
ta rozjezdu do kopce pro udržení stojícího vozidla ve svahu, protože to
může vést k nehodě.
■Když je aktivován TRC/VSC/ABS/Trailer Sway Control
Indikátor prokluzu bliká. Vždy jeďte opatrně. Nepozorné řízení vozidla může
způsobit nehodu. Buďte mimořádně opatrní, když indikátor bliká.
