Page 411 of 688
4114-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)
UPOZORNĚNÍ
■Když používáte parkovacího asistenta
V následujících situacích nemusí systém fungovat správně z důvodu poru-
chy senzoru atd. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
●Zobrazení činnosti parkovacího asistenta bliká a ozývá se pípání, když ne-
byla detekována žádná překážka.
●Pokud oblast v okolí senzoru do něčeho narazí nebo dostane silný náraz.
●Pokud do něčeho narazí nárazník.
●Pokud se zobrazení ukazuje nepřetržitě bez pípání.
●Pokud se objeví chyba zobrazení, zkontrolujte nejprve senzor.
Pokud se objeví chyba, i když na senzoru není žádný led, sníh nebo bláto,
je pravděpodobné, že senzor má poruchu.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.

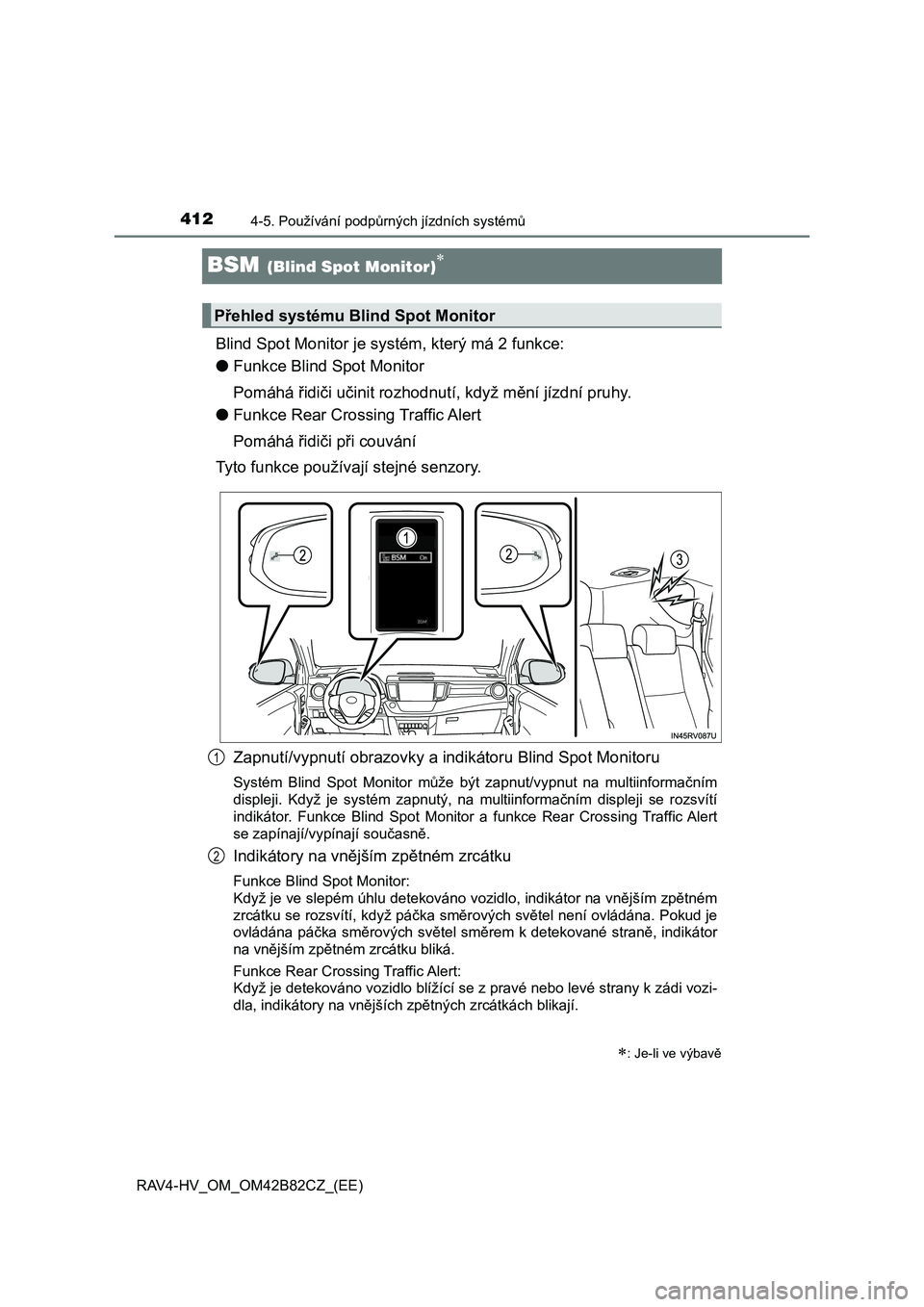

Page 412 of 688

4124-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)
BSM (Blind Spot Monitor)
Blind Spot Monitor je systém, který má 2 funkce:
● Funkce Blind Spot Monitor
Pomáhá řidiči učinit rozhodnut í, když mění jízdní pruhy.
● Funkce Rear Crossing Traffic Alert
Pomáhá řidiči při couvání
Tyto funkce používají stejné senzory.
Zapnutí/vypnutí obrazovky a i ndikátoru Blind Spot Monitoru
Systém Blind Spot Monitor může být zapnut/vypnut na multiinformačním
displeji. Když je systém zapnutý, na multiinformačním displeji se rozsvítí
indikátor. Funkce Blind Spot Monitor a funkce Rear Crossing Tra ffic Alert
se zapínají/vypínají současně.
Indikátory na vněj ším zpětném zrcátku
Funkce Blind Spot Monitor:
Když je ve slepém úhlu detekováno vozidlo, indikátor na vnějším zpětném
zrcátku se rozsvítí, když páčka směrových světel není ovládána. Pokud je
ovládána páčka směrových světel směrem k detekované straně, ind ikátor
na vnějším zpětném zrcátku bliká.
Funkce Rear Crossing Traffic Alert:
Když je detekováno vozidlo blížící se z pravé nebo levé strany k zádi vozi-
dla, indikátory na vnějších zpětných zrcátkách blikají.
: Je-li ve výbavě
Přehled systému Blind Spot Monitor
1
2

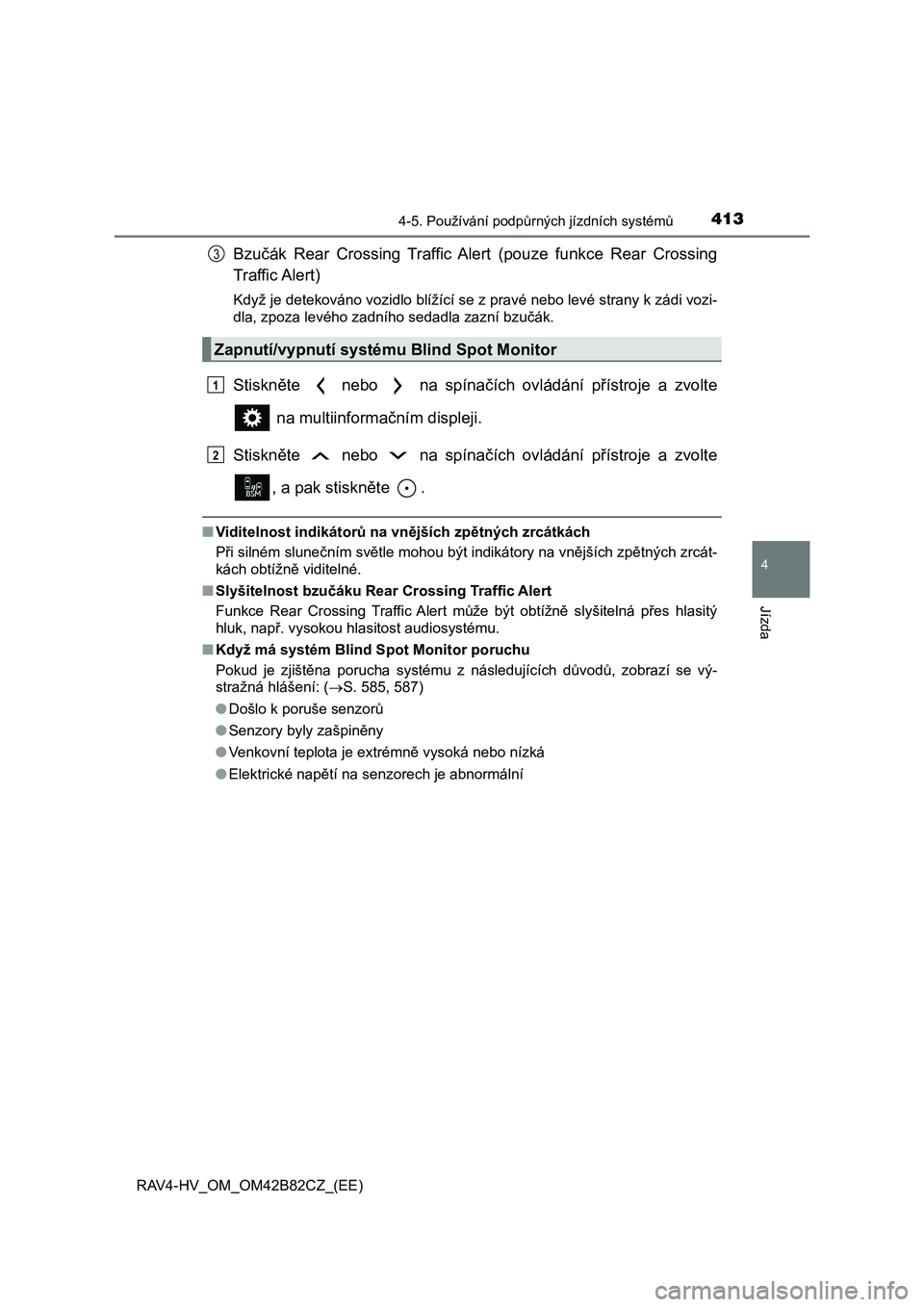

Page 413 of 688

4134-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)
Bzučák Rear Crossing Traffic Alert (pouze funkce Rear Crossing
Traffic Alert)
Když je detekováno vozidlo blížící se z pravé nebo levé strany k zádi vozi-
dla, zpoza levého zadního sedadla zazní bzučák.
Stiskněte nebo na spínačích ovládání přístroje a zvolte
na multiinformačním displeji.
Stiskněte nebo na spínačích ovládání přístroje a zvolte
, a pak stiskněte .
■Viditelnost indikátorů na vnějších zpětných zrcátkách
Při silném slunečním světle mohou být indikátory na vnějších zpětných zrcát-
kách obtížně viditelné.
■Slyšitelnost bzučáku Rear Crossing Traffic Alert
Funkce Rear Crossing Traffic Alert může být obtížně slyšitelná přes hlasitý
hluk, např. vysokou hlasitost audiosystému.
■Když má systém Blind Spot Monitor poruchu
Pokud je zjištěna porucha systému z následujících důvodů, zobrazí se vý-
stražná hlášení: (S. 585, 587)
●Došlo k poruše senzorů
●Senzory byly zašpiněny
●Venkovní teplota je extrémně vysoká nebo nízká
●Elektrické napětí na senzorech je abnormální
Zapnutí/vypnutí systému Blind Spot Monitor
3
1
2
Page 414 of 688
4144-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)
■ Certifikace pro systém Blind Spot Monitor
Page 415 of 688
4154-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)
Page 416 of 688
4164-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)
Page 417 of 688
4174-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)

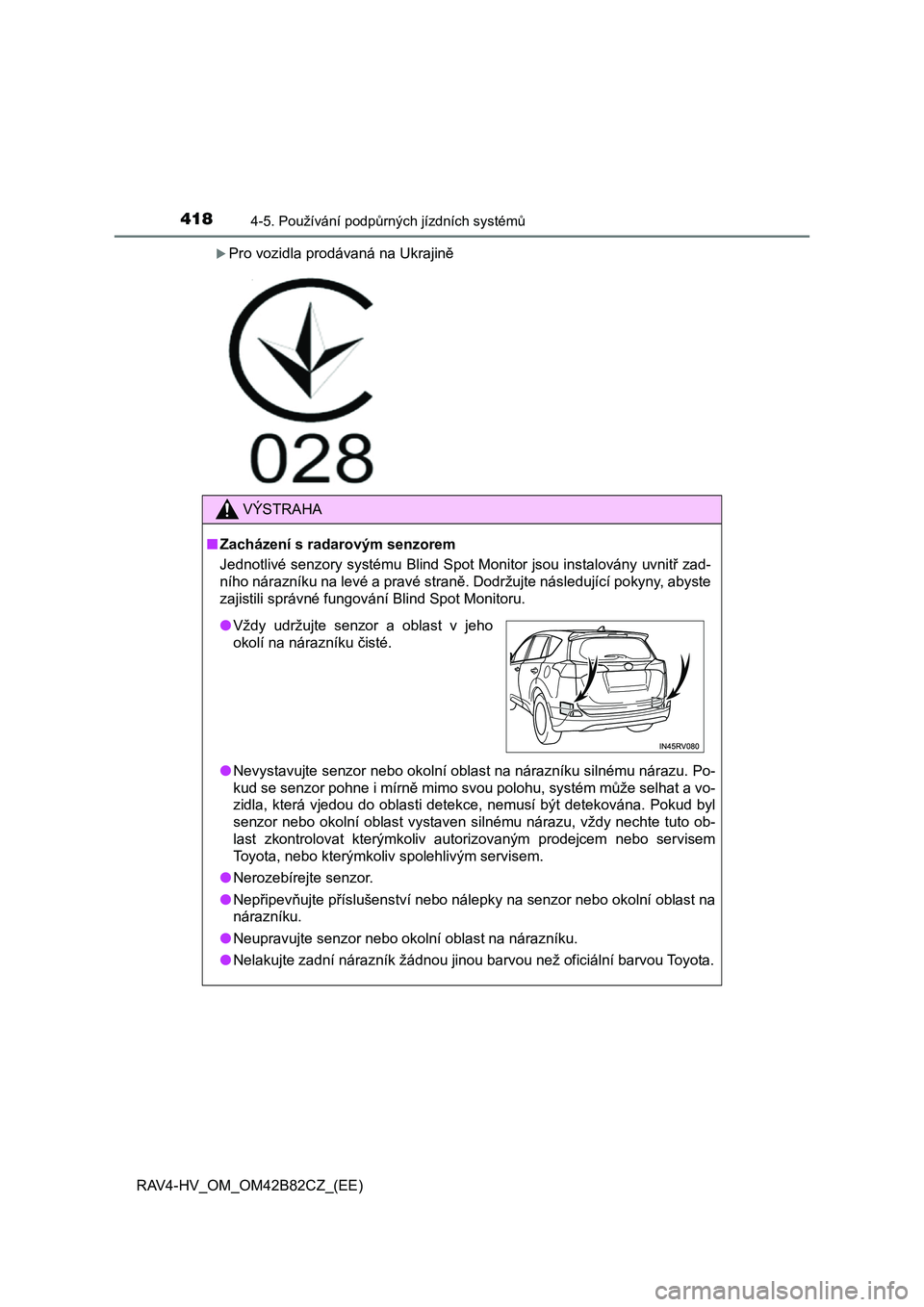

Page 418 of 688

4184-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)
Pro vozidla prodávaná na Ukrajině
VÝSTRAHA
■Zacházení s radarovým senzorem
Jednotlivé senzory systému Blind Spot Monitor jsou instalovány uvnitř zad-
ního nárazníku na levé a pravé straně. Dodržujte následující po kyny, abyste
zajistili správné fungování Blind Spot Monitoru.
● Nevystavujte senzor nebo okolní oblast na nárazníku silnému nárazu. Po-
kud se senzor pohne i mírně mimo svou polohu, systém může selha t a vo-
zidla, která vjedou do oblasti detekce, nemusí být detekována. Pokud byl
senzor nebo okolní oblast vystaven silnému nárazu, vždy nechte tuto ob-
last zkontrolovat kterýmkoliv autorizovaným prodejcem nebo serv isem
Toyota, nebo kterýmkoliv spolehlivým servisem.
● Nerozebírejte senzor.
● Nepřipevňujte příslušenství nebo nálepky na senzor nebo okolní oblast na
nárazníku.
● Neupravujte senzor nebo okolní oblast na nárazníku.
● Nelakujte zadní nárazník žádnou jinou barvou než oficiální barvou Toyota.
●Vždy udržujte senzor a oblast v jeho
okolí na nárazníku čisté.
Page 419 of 688
4194-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42B82CZ_(EE)
Funkce Blind Spot Monitor používá radarové senzory, aby detekovala
vozidla, která jedou v sousedním jízdním pruhu v oblasti, která není
zobrazena ve vnějším zpětném zrcátku (slepý úhel), a informuje řidiče
o existenci vozidel pomocí indikátoru na vnějším zpětném zrcátku.
Oblasti slepého úhlu, ve kterých mohou být detekována vozidla, jsou
popsána níže.
Rozsah oblasti detekce:
Přibližně 3,5 m od boku vozidla.
Nejbližších 0,5 m od boku vozidla
není oblastí detekce
Přibližně 3 m od zadního náraz-
níku
Přibližně 1 m před zadním ná-
razníkem
Funkce Blind Spot Monitor
Oblasti detekce Blind Spot Monitoru
1
2
3

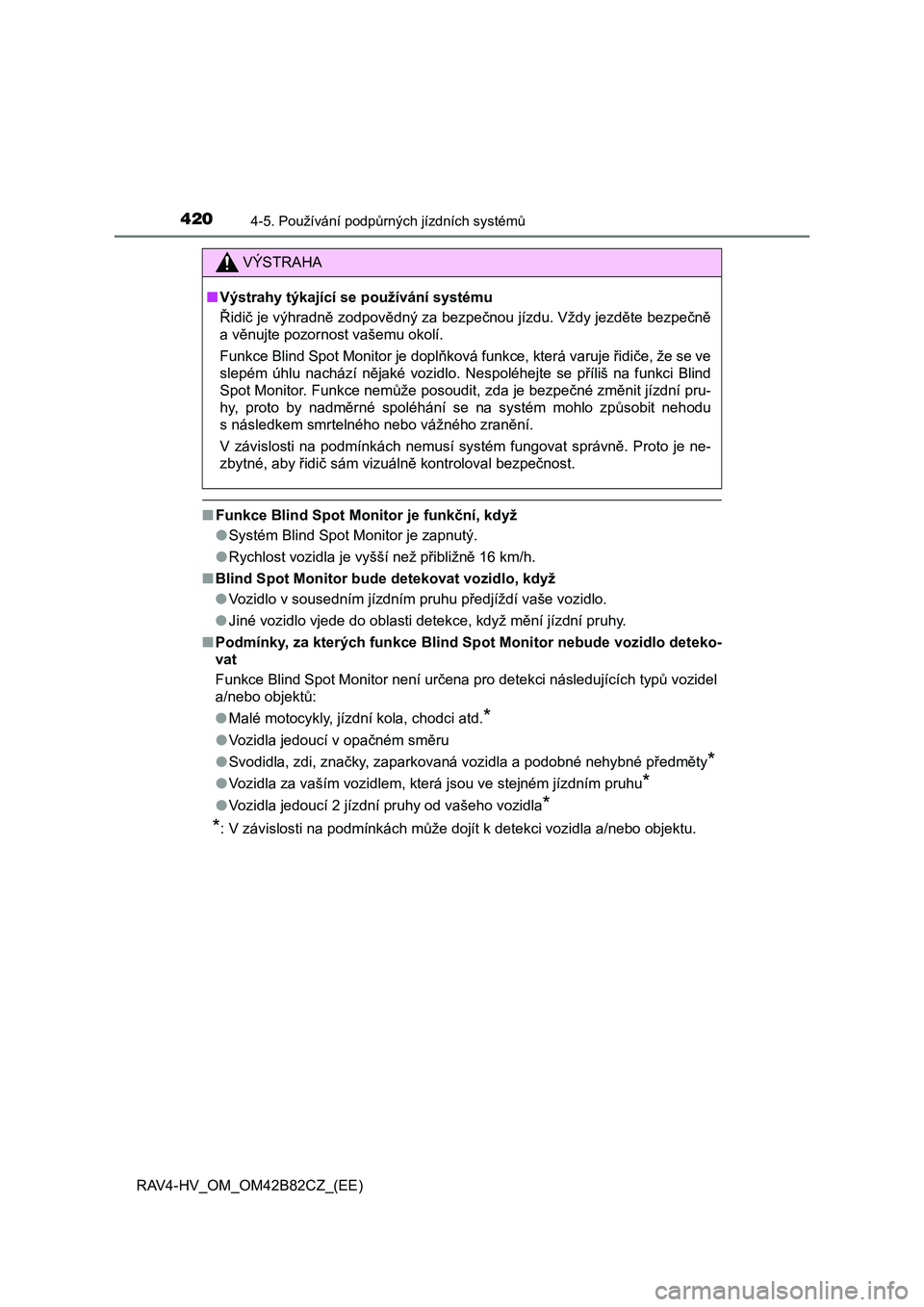

Page 420 of 688

4204-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42B82CZ_(EE)
■Funkce Blind Spot Monitor je funkční, když
●Systém Blind Spot Monitor je zapnutý.
●Rychlost vozidla je vyšší než přibližně 16 km/h.
■Blind Spot Monitor bude detekovat vozidlo, když
●Vozidlo v sousedním jízdním pruhu předjíždí vaše vozidlo.
●Jiné vozidlo vjede do oblasti detekce, když mění jízdní pruhy.
■Podmínky, za kterých funkce Blind Spot Monitor nebude vozidlo deteko-
vat
Funkce Blind Spot Monitor není určena pro detekci následujících typů vozidel
a/nebo objektů:
●Malé motocykly, jízdní kola, chodci atd.
*
●Vozidla jedoucí v opačném směru
●Svodidla, zdi, značky, zaparkovaná vozidla a podobné nehybné předměty
*
●Vozidla za vaším vozidlem, která jsou ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od vašeho vozidla*
*
: V závislosti na podmínkách může dojít k detekci vozidla a/nebo objektu.
VÝSTRAHA
■Výstrahy týkající se používání systému
Řidič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte bezpečně
a věnujte pozornost vašemu okolí.
Funkce Blind Spot Monitor je doplňková funkce, která varuje řidiče, že se ve
slepém úhlu nachází nějaké vozidlo. Nespoléhejte se příliš na funkci Blind
Spot Monitor. Funkce nemůže posoudit, zda je bezpečné změnit jízdní pru-
hy, proto by nadměrné spoléhání se na systém mohlo způsobit nehodu
s následkem smrtelného nebo vážného zranění.
V závislosti na podmínkách nemusí systém fungovat správně. Proto je ne-
zbytné, aby řidič sám vizuálně kontroloval bezpečnost.
