TOYOTA RAV4 2017 Návod na použití (in Czech)

6317-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
7
Když nastanou potíže

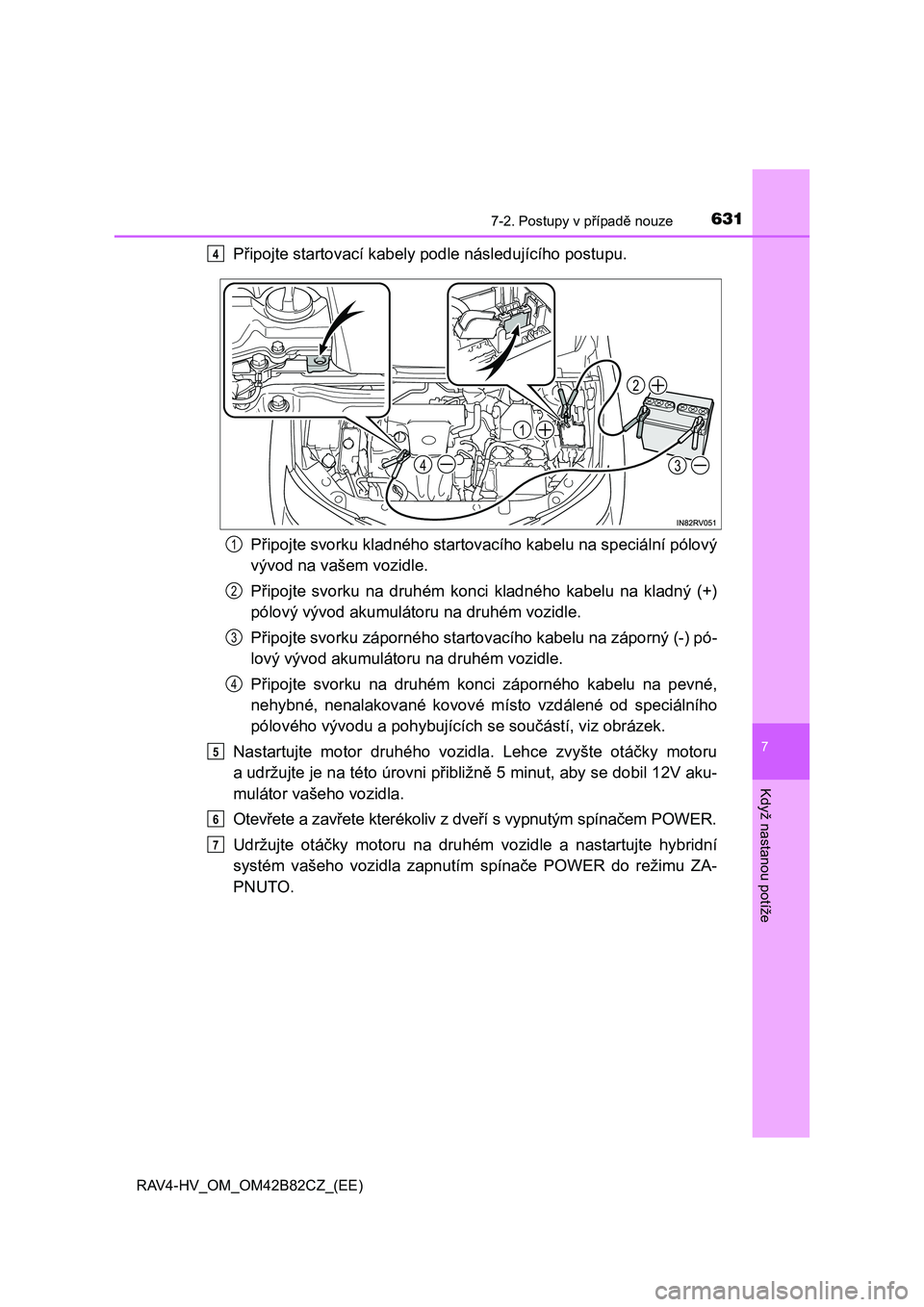

Připojte startovací kabely podle následujícího postupu.
Připojte svorku kladného startovacího kabelu na speciální pólový
vývod na vašem vozidle.
Připojte svorku na druhém konci kladného kabelu na kladný (+)
pólový vývod akumulátoru na druhém vozidle.
Připojte svorku záporného startovacího kabelu na záporný (-) pó-
lový vývod akumulátoru na druhém vozidle.
Připojte svorku na druhém konci záporného kabelu na pevné,
nehybné, nenalakované kovové místo vzdálené od speciálního
pólového vývodu a pohybujících se součástí, viz obrázek.
Nastartujte motor druhého vozidla. Lehce zvyšte otáčky motoru
a udržujte je na této úrovni přibližně 5 minut, aby se dobil 12V aku-
mulátor vašeho vozidla.
Otevřete a zavřete kterékoliv z dveří s vypnutým spínačem POWER.
Udržujte otáčky motoru na druhém vozidle a nastartujte hybridní
systém vašeho vozidla zapnutím spínače POWER do režimu ZA-
PNUTO.4
4
1
2
3
1
2
3
4
5
6
7

6327-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)

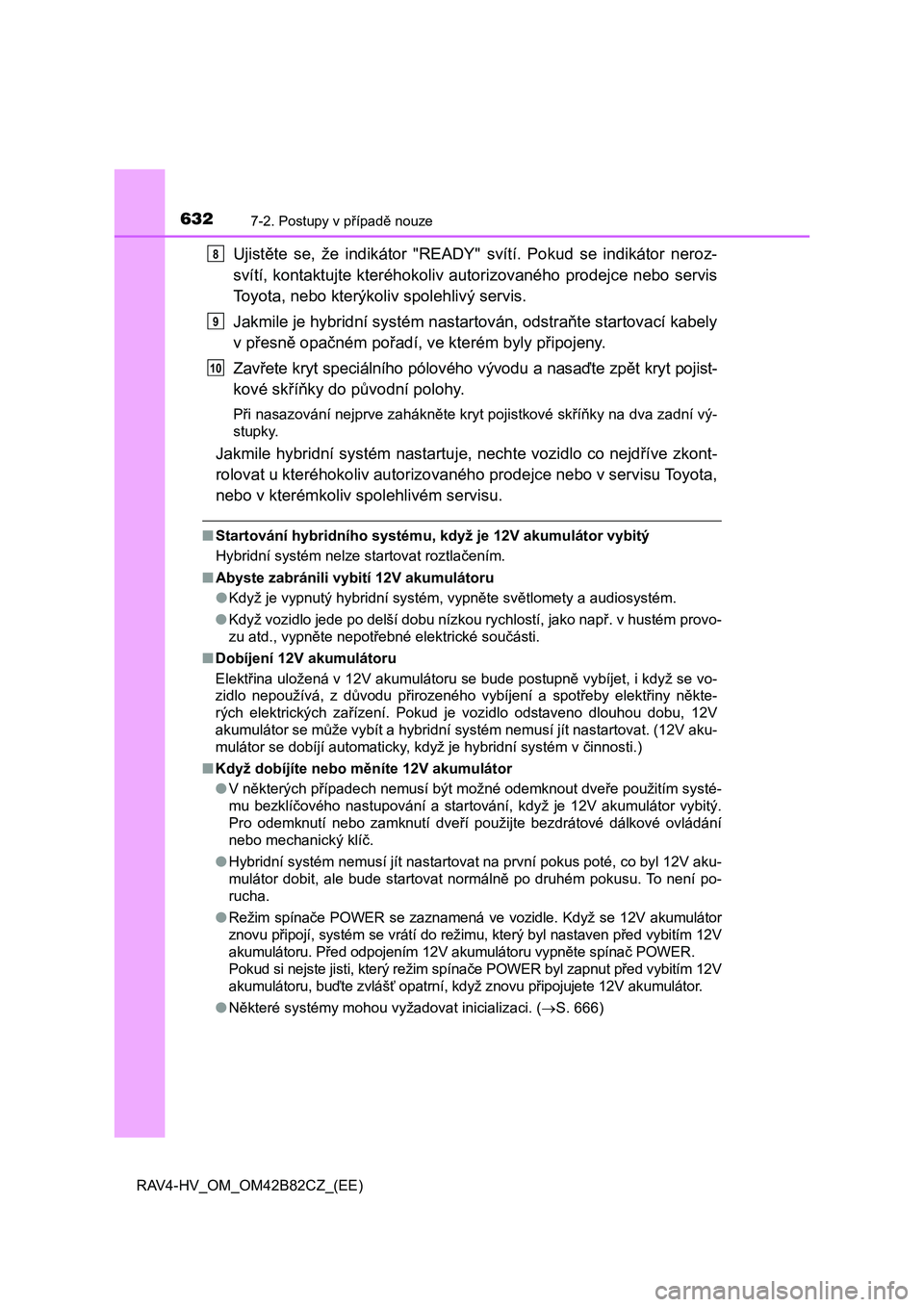

Ujistěte se, že indikátor "READY" svítí. Pokud se indikátor neroz-
svítí, kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
Jakmile je hybridní systém nastartován, odstraňte startovací kabely
v přesně opačném pořadí, ve kterém byly připojeny.
Zavřete kryt speciálního pólového vývodu a nasaďte zpět kryt pojist-
kové skříňky do původní polohy.
Při nasazování nejprve zahákněte kryt pojistkové skříňky na dva zadní vý-
stupky.
Jakmile hybridní systém nastartuje, nechte vozidlo co nejdříve zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
■Startování hybridního systému, když je 12V akumulátor vybitý
Hybridní systém nelze startovat roztlačením.
■Abyste zabránili vybití 12V akumulátoru
●Když je vypnutý hybridní systém, vypněte světlomety a audiosystém.
●Když vozidlo jede po delší dobu nízkou rychlostí, jako např. v hustém provo-
zu atd., vypněte nepotřebné elektrické součásti.
■Dobíjení 12V akumulátoru
Elektřina uložená v 12V akumulátoru se bude postupně vybíjet, i když se vo-
zidlo nepoužívá, z důvodu přirozeného vybíjení a spotřeby elektřiny někte-
rých elektrických zařízení. Pokud je vozidlo odstaveno dlouhou dobu, 12V
akumulátor se může vybít a hybridní systém nemusí jít nastartovat. (12V aku-
mulátor se dobíjí automaticky, když je hybridní systém v činnosti.)
■Když dobíjíte nebo měníte 12V akumulátor
●V některých případech nemusí být možné odemknout dveře použitím systé-
mu bezklíčového nastupování a startování, když je 12V akumulátor vybitý.
Pro odemknutí nebo zamknutí dveří použijte bezdrátové dálkové ovládání
nebo mechanický klíč.
●Hybridní systém nemusí jít nastartovat na první pokus poté, co byl 12V aku-
mulátor dobit, ale bude startovat normálně po druhém pokusu. To není po-
rucha.
●Režim spínače POWER se zaznamená ve vozidle. Když se 12V akumulátor
znovu připojí, systém se vrátí do režimu, který byl nastaven před vybitím 12V
akumulátoru. Před odpojením 12V akumulátoru vypněte spínač POWER.
Pokud si nejste jisti, který režim spínače POWER byl zapnut před vybitím 12V
akumulátoru, buďte zvlášť opatrní, když znovu připojujete 12V akumulátor.
●Některé systémy mohou vyžadovat inicializaci. (S. 666)
8
9
10

6337-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
7
Když nastanou potíže

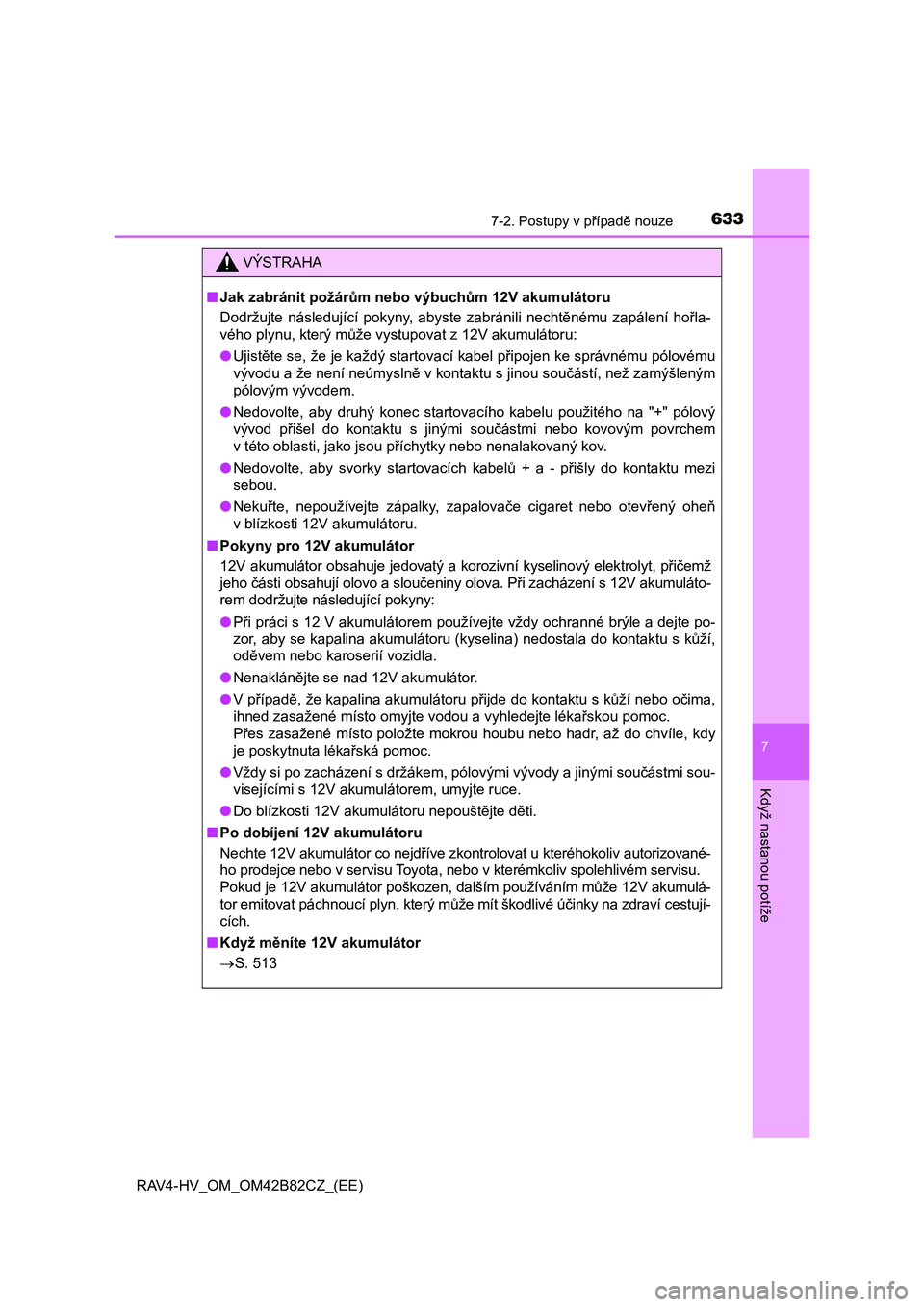

VÝSTRAHA
■Jak zabránit požárům nebo výbuchům 12V akumulátoru
Dodržujte následující pokyny, abyste zabránili nechtěnému zapálení hořla-
vého plynu, který může vystupovat z 12V akumulátoru:
●Ujistěte se, že je každý startovací kabel připojen ke správnému pólovému
vývodu a že není neúmyslně v kontaktu s jinou součástí, než zamýšleným
pólovým vývodem.
●Nedovolte, aby druhý konec startovacího kabelu použitého na "+" pólový
vývod přišel do kontaktu s jinými součástmi nebo kovovým povrchem
v této oblasti, jako jsou příchytky nebo nenalakovaný kov.
●Nedovolte, aby svorky startovacích kabelů + a - přišly do kontaktu mezi
sebou.
●Nekuřte, nepoužívejte zápalky, zapalovače cigaret nebo otevřený oheň
v blízkosti 12V akumulátoru.
■Pokyny pro 12V akumulátor
12V akumulátor obsahuje jedovatý a korozivní kyselinový elektrolyt, přičemž
jeho části obsahují olovo a sloučeniny olova. Při zacházení s 12V akumuláto-
rem dodržujte následující pokyny:
●Při práci s 12 V akumulátorem používejte vždy ochranné brýle a dejte po-
zor, aby se kapalina akumulátoru (kyselina) nedostala do kontaktu s kůží,
oděvem nebo karoserií vozidla.
●Nenaklánějte se nad 12V akumulátor.
●V případě, že kapalina akumulátoru přijde do kontaktu s kůží nebo očima,
ihned zasažené místo omyjte vodou a vyhledejte lékařskou pomoc.
Přes zasažené místo položte mokrou houbu nebo hadr, až do chvíle, kdy
je poskytnuta lékařská pomoc.
●Vždy si po zacházení s držákem, pólovými vývody a jinými součástmi sou-
visejícími s 12V akumulátorem, umyjte ruce.
●Do blízkosti 12V akumulátoru nepouštějte děti.
■Po dobíjení 12V akumulátoru
Nechte 12V akumulátor co nejdříve zkontrolovat u kteréhokoliv autorizované-
ho prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
Pokud je 12V akumulátor poškozen, dalším používáním může 12V akumulá-
tor emitovat páchnoucí plyn, který může mít škodlivé účinky na zdraví cestují-
cích.
■Když měníte 12V akumulátor
S. 513

6347-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)

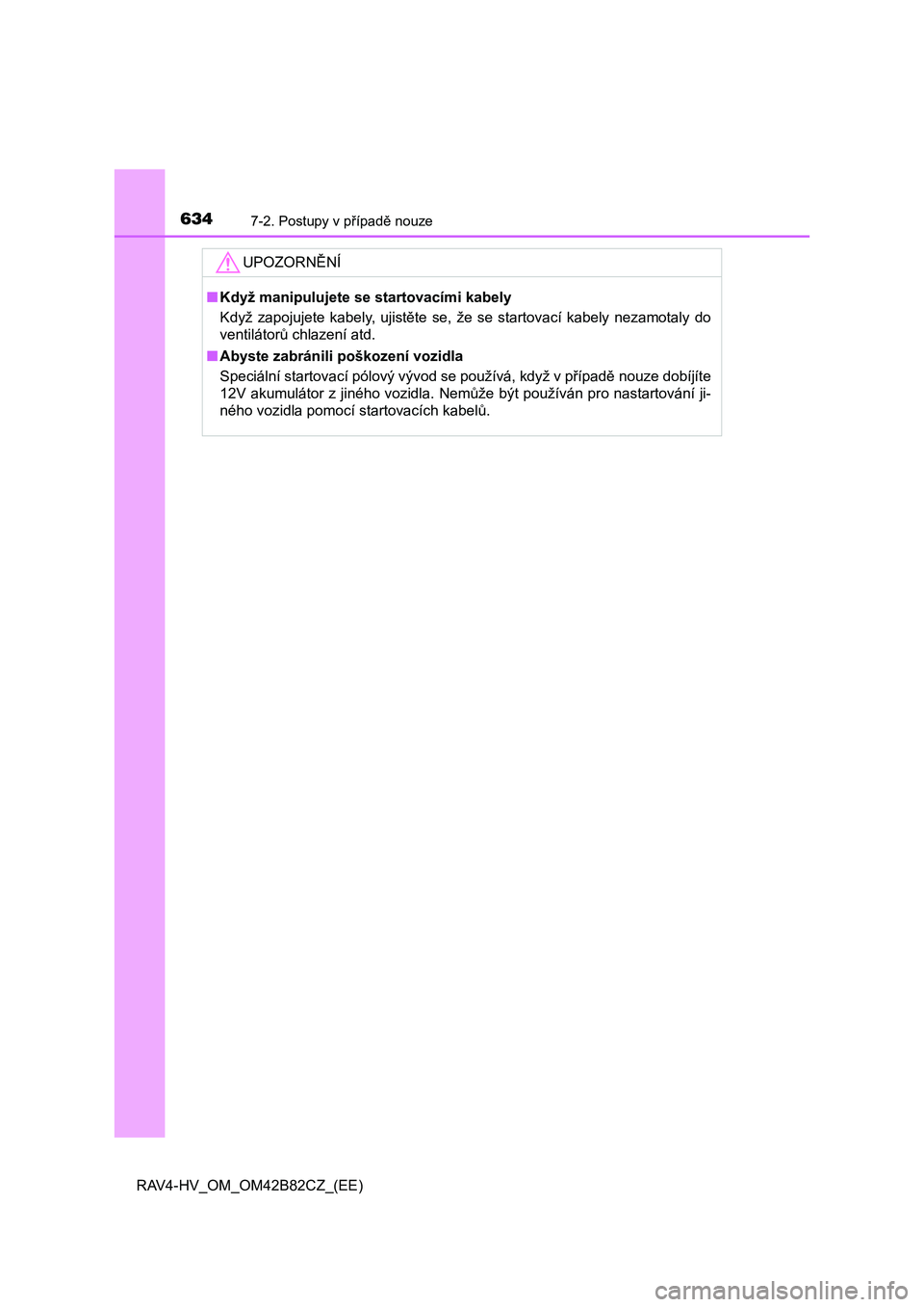

UPOZORNĚNÍ
■Když manipulujete se startovacími kabely
Když zapojujete kabely, ujistěte se, že se startovací kabely nezamotaly do
ventilátorů chlazení atd.
■Abyste zabránili poškození vozidla
Speciální startovací pólový vývod se používá, když v případě nouze dobíjíte
12V akumulátor z jiného vozidla. Nemůže být používán pro nastartování ji-
ného vozidla pomocí startovacích kabelů.

6357-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
7
Když nastanou potíže

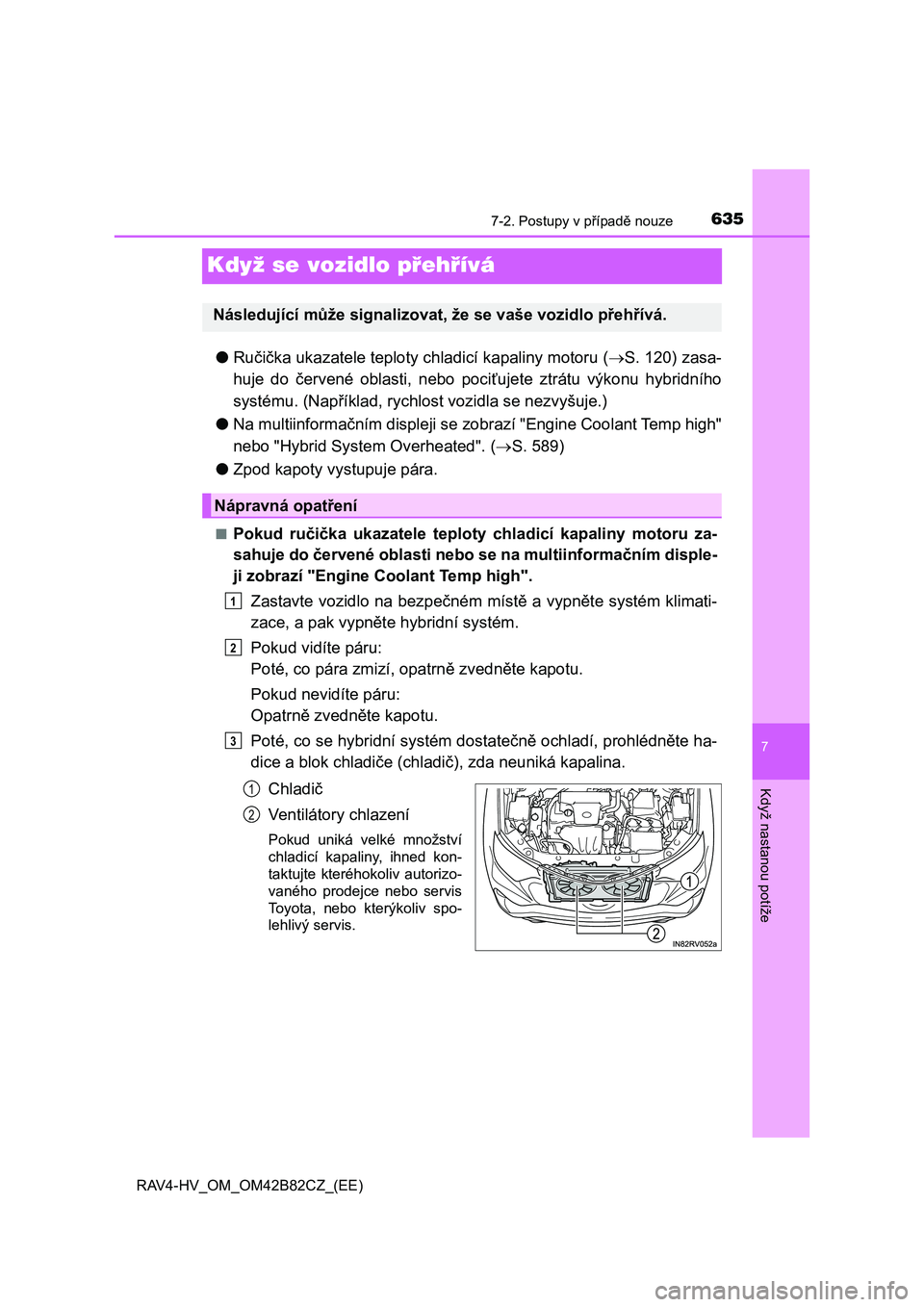

Když se vozidlo přehřívá
●Ručička ukazatele teploty chladicí kapaliny motoru (S. 120) zasa-
huje do červené oblasti, nebo pociťujete ztrátu výkonu hybridního
systému. (Například, rychlost vozidla se nezvyšuje.)
●Na multiinformačním displeji se zobrazí "Engine Coolant Temp high"
nebo "Hybrid System Overheated". (S. 589)
●Zpod kapoty vystupuje pára.
■Pokud ručička ukazatele teploty chladicí kapaliny motoru za-
sahuje do červené oblasti nebo se na multiinformačním disple-
ji zobrazí "Engine Coolant Temp high".
Zastavte vozidlo na bezpečném místě a vypněte systém klimati-
zace, a pak vypněte hybridní systém.
Pokud vidíte páru:
Poté, co pára zmizí, opatrně zvedněte kapotu.
Pokud nevidíte páru:
Opatrně zvedněte kapotu.
Poté, co se hybridní systém dostatečně ochladí, prohlédněte ha-
dice a blok chladiče (chladič), zda neuniká kapalina.
Chladič
Ventilátory chlazení
Pokud uniká velké množství
chladicí kapaliny, ihned kon-
taktujte kteréhokoliv autorizo-
vaného prodejce nebo servis
Toyota, nebo kterýkoliv spo-
lehlivý servis.
Následující může signalizovat, že se vaše vozidlo přehřívá.
Nápravná opatření
1
2
3
1
2

6367-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)

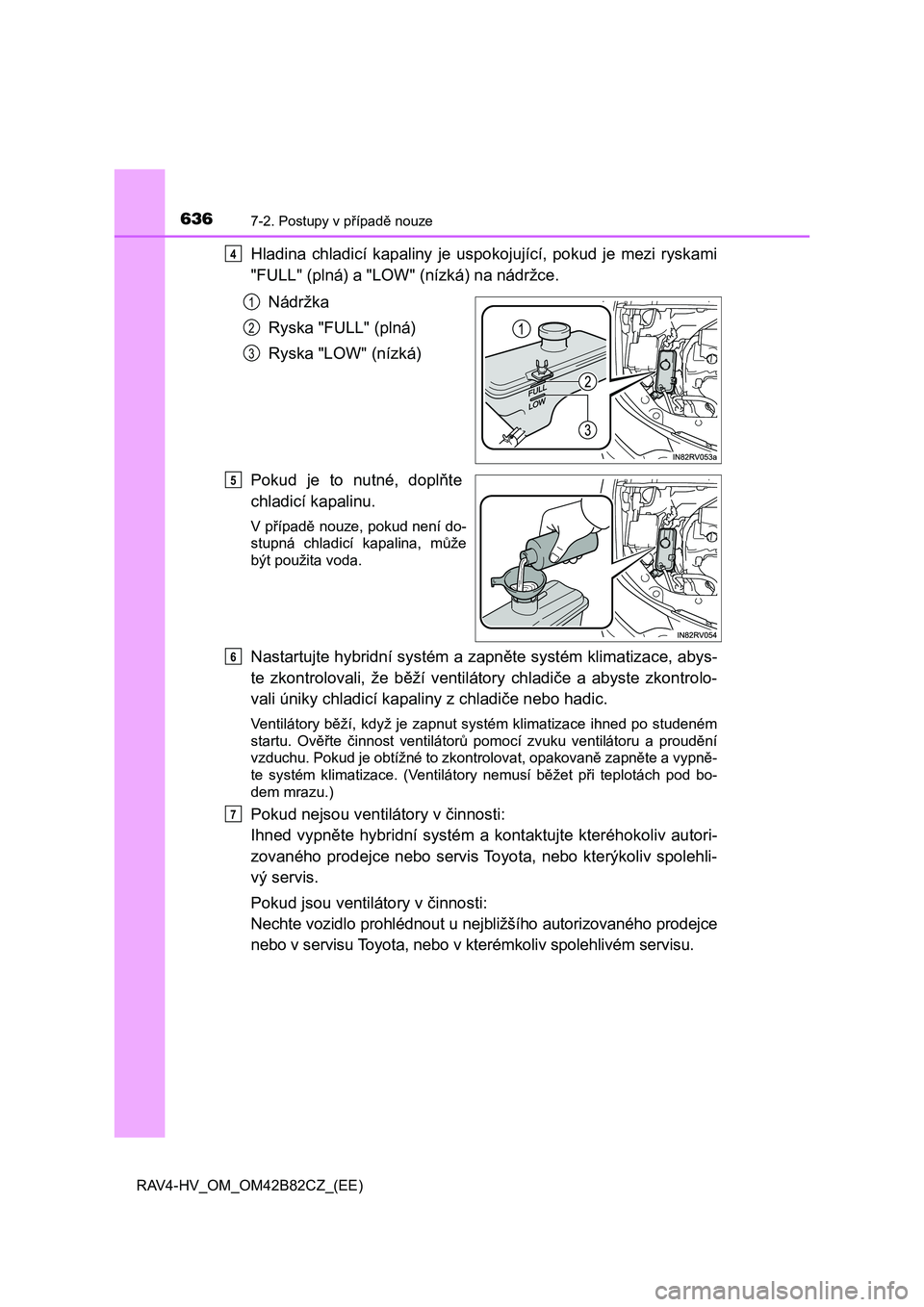

Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskami
"FULL" (plná) a "LOW" (nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
Nastartujte hybridní systém a zapněte systém klimatizace, abys-
te zkontrolovali, že běží ventilátory chladiče a abyste zkontrolo-
vali úniky chladicí kapaliny z chladiče nebo hadic.
Ventilátory běží, když je zapnut systém klimatizace ihned po studeném
startu. Ověřte činnost ventilátorů pomocí zvuku ventilátoru a proudění
vzduchu. Pokud je obtížné to zkontrolovat, opakovaně zapněte a vypně-
te systém klimatizace. (Ventilátory nemusí běžet při teplotách pod bo-
dem mrazu.)
Pokud nejsou ventilátory v činnosti:
Ihned vypněte hybridní systém a kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehli-
vý servis.
Pokud jsou ventilátory v činnosti:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejce
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
4
1
2
3
5
6
7

6377-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
7
Když nastanou potíže

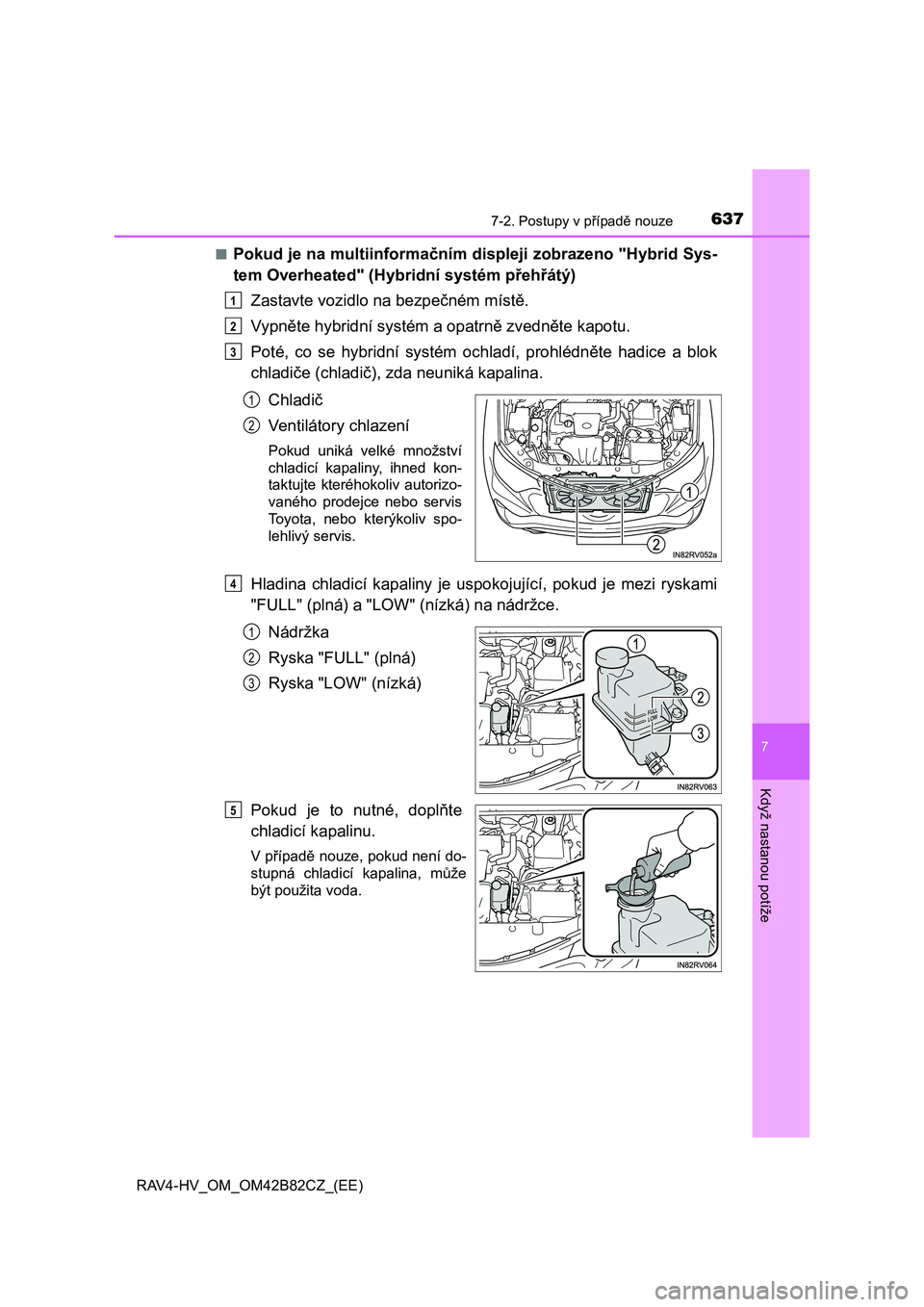

■Pokud je na multiinformačním displeji zobrazeno "Hybrid Sys-
tem Overheated" (Hybridní systém přehřátý)
Zastavte vozidlo na bezpečném místě.
Vypněte hybridní systém a opatrně zvedněte kapotu.
Poté, co se hybridní systém ochladí, prohlédněte hadice a blok
chladiče (chladič), zda neuniká kapalina.
Chladič
Ventilátory chlazení
Pokud uniká velké množství
chladicí kapaliny, ihned kon-
taktujte kteréhokoliv autorizo-
vaného prodejce nebo servis
Toyota, nebo kterýkoliv spo-
lehlivý servis.
Hladina chladicí kapaliny je uspokojující, pokud je mezi ryskami
"FULL" (plná) a "LOW" (nízká) na nádržce.
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je to nutné, doplňte
chladicí kapalinu.
V případě nouze, pokud není do-
stupná chladicí kapalina, může
být použita voda.
1
2
3
1
2
4
1
2
3
5

6387-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)

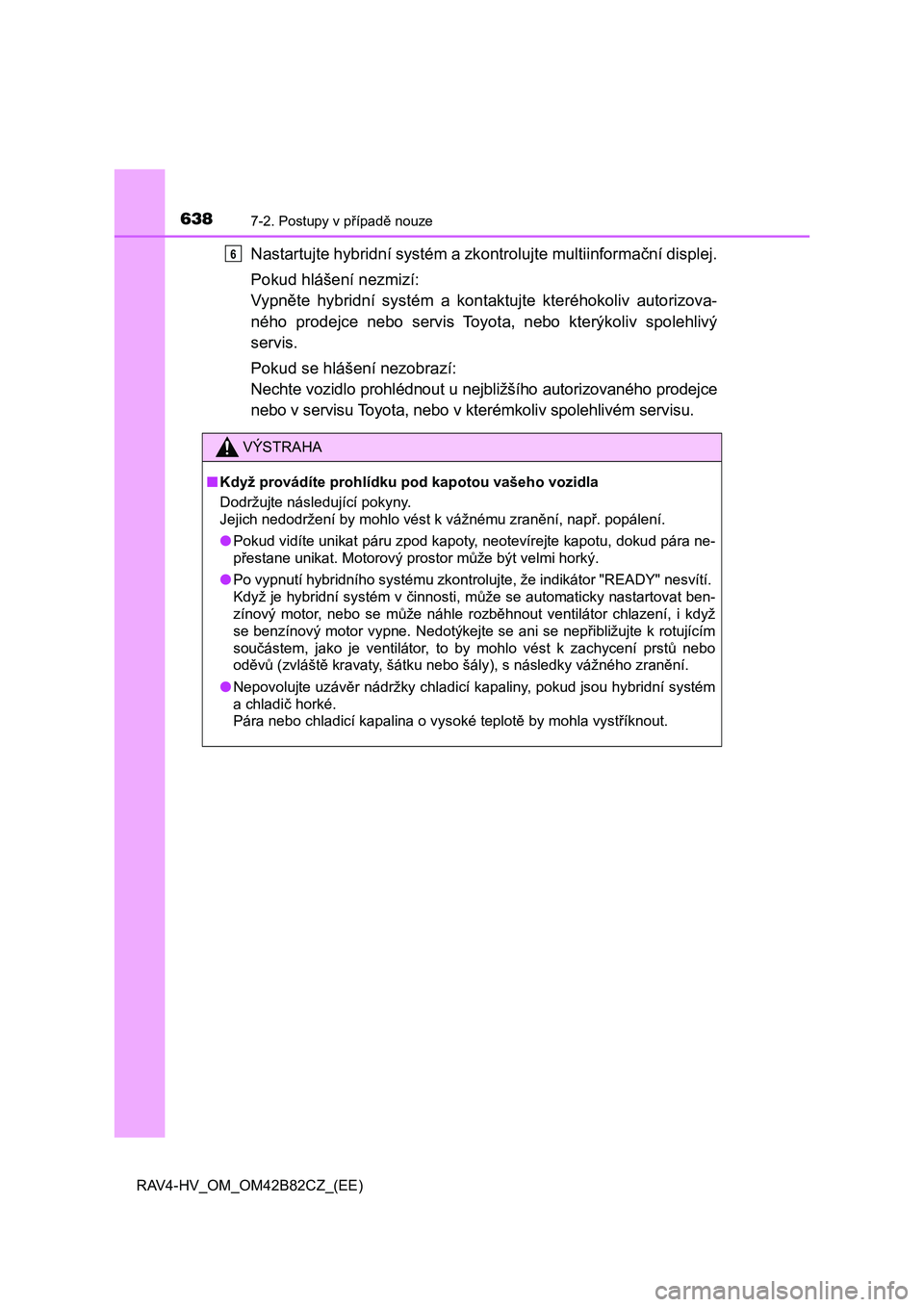

Nastartujte hybridní systém a zkontrolujte multiinformační displej.
Pokud hlášení nezmizí:
Vypněte hybridní systém a kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Pokud se hlášení nezobrazí:
Nechte vozidlo prohlédnout u nejbližšího autorizovaného prodejce
nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
VÝSTRAHA
■Když provádíte prohlídku pod kapotou vašeho vozidla
Dodržujte následující pokyny.
Jejich nedodržení by mohlo vést k vážnému zranění, např. popálení.
●Pokud vidíte unikat páru zpod kapoty, neotevírejte kapotu, dokud pára ne-
<0053011c004800560057004400510048000300580051004c004e0044005700110003003000520057005200550052005900ea0003005300550052005600570052005500030050012400e500480003004500ea0057000300590048004f0050004c0003004b00
520055004e00ea0011[
●Po vypnutí hybridního systému zkontrolujte, že indikátor "READY" nesvítí.
Když je hybridní systém v činnosti, může se automaticky nastartovat ben-
zínový motor, nebo se může náhle rozběhnout ventilátor chlazení, i když
se benzínový motor vypne. Nedotýkejte se ani se nepřibližujte k rotujícím
součástem, jako je ventilátor, to by mohlo vést k zachycení prstů nebo
oděvů (zvláště kravaty, šátku nebo šály), s následky vážného zranění.
●Nepovolujte uzávěr nádržky chladicí kapaliny, pokud jsou hybridní systém
a chladič horké.
Pára nebo chladicí kapalina o vysoké teplotě by mohla vystříknout.
6

6397-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)
7
Když nastanou potíže

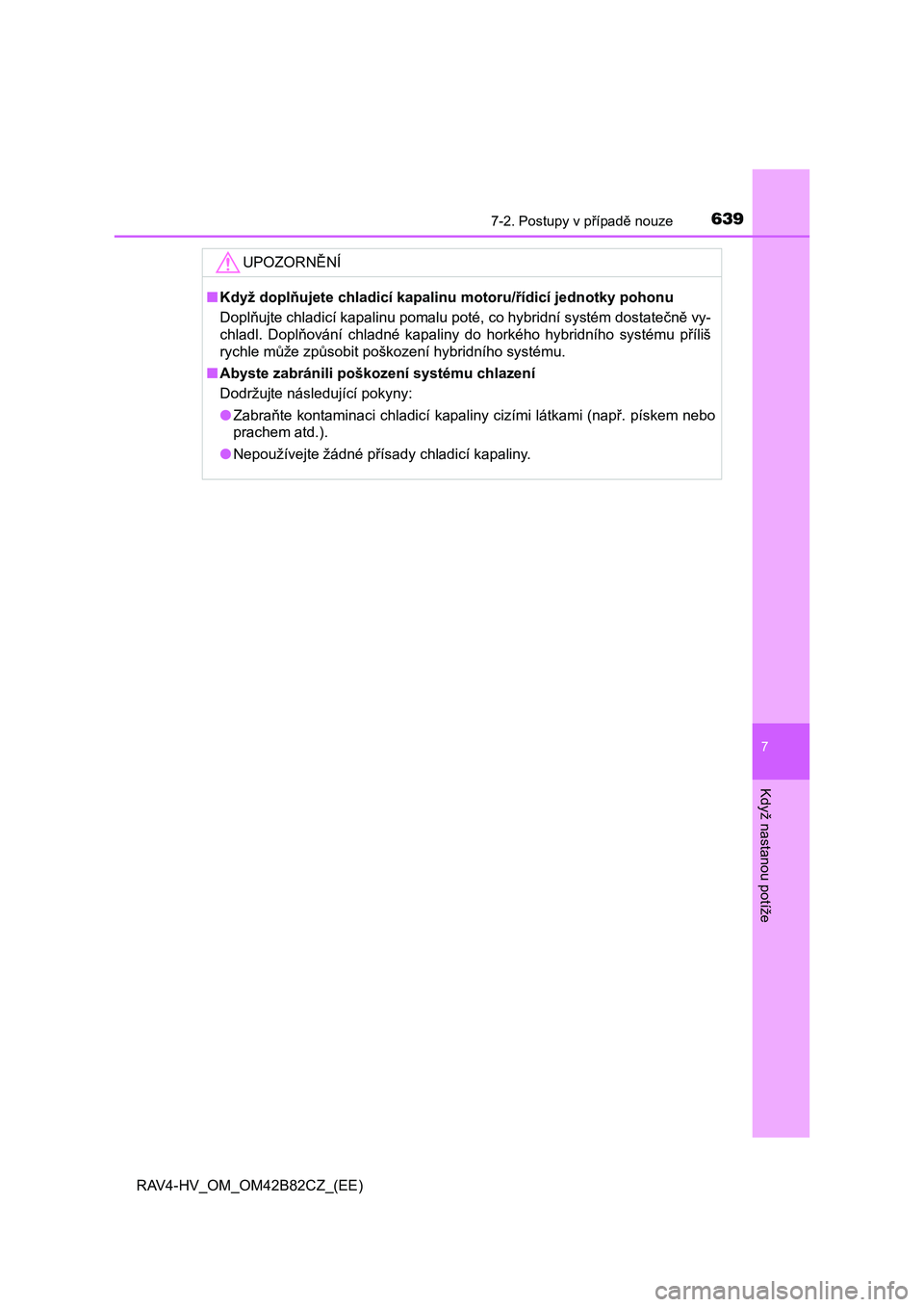

UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu motoru/řídicí jednotky pohonu
Doplňujte chladicí kapalinu pomalu poté, co hybridní systém dostatečně vy-
chladl. Doplňování chladné kapaliny do horkého hybridního systému příliš
rychle může způsobit poškození hybridního systému.
■Abyste zabránili poškození systému chlazení
Dodržujte následující pokyny:
●Zabraňte kontaminaci chladicí kapaliny cizími látkami (např. pískem nebo
prachem atd.).
●Nepoužívejte žádné přísady chladicí kapaliny.

6407-2. Postupy v případě nouze
RAV4-HV_OM_OM42B82CZ_(EE)

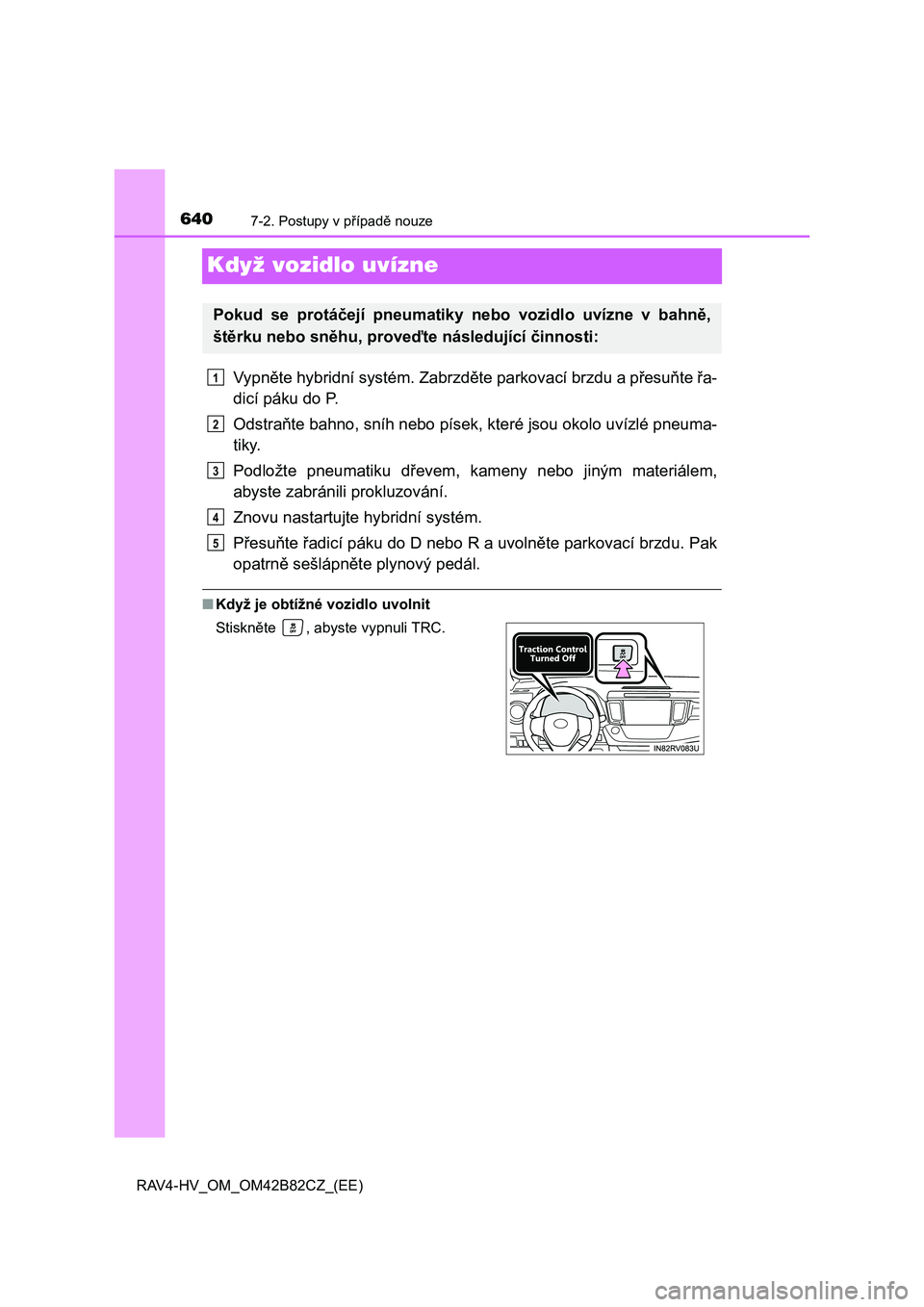

Když vozidlo uvízne
Vypněte hybridní systém. Zabrzděte parkovací brzdu a přesuňte řa-
dicí páku do P.
Odstraňte bahno, sníh nebo písek, které jsou okolo uvízlé pneuma-
tiky.
Podložte pneumatiku dřevem, kameny nebo jiným materiálem,
abyste zabránili prokluzování.
Znovu nastartujte hybridní systém.
Přesuňte řadicí páku do D nebo R a uvolněte parkovací brzdu. Pak
opatrně sešlápněte plynový pedál.
■Když je obtížné vozidlo uvolnit
Pokud se protáčejí pneumatiky nebo vozidlo uvízne v bahně,
štěrku nebo sněhu, proveďte následující činnosti:
Stiskněte , abyste vypnuli TRC.
1
2
3
4
5
