6518-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla
*1: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
*2: Pouze modely AWD
Elektrický systém
12V akumulátor
Napětí naprázdno
při 20 C:12,0 V nebo vyšší
(Napětí je kontrolováno 20 minut po vypnutí
hybridního systému a všech světel.)
Nabíjecí proud5 A max.
Hybridní transaxle převodovka
Objem kapaliny*1Přední3,8 litru
Zadní*21,8 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny hybridní transaxle převodovky
Použití jiné převodovkové kapaliny než "Toyota Genuine ATF WS" může
způsobit zhoršení kvality řazení, zasekávání transaxle převodovky doprová-
zené vibracemi a nakonec poškození transaxle převodovky vašeho vozidla.

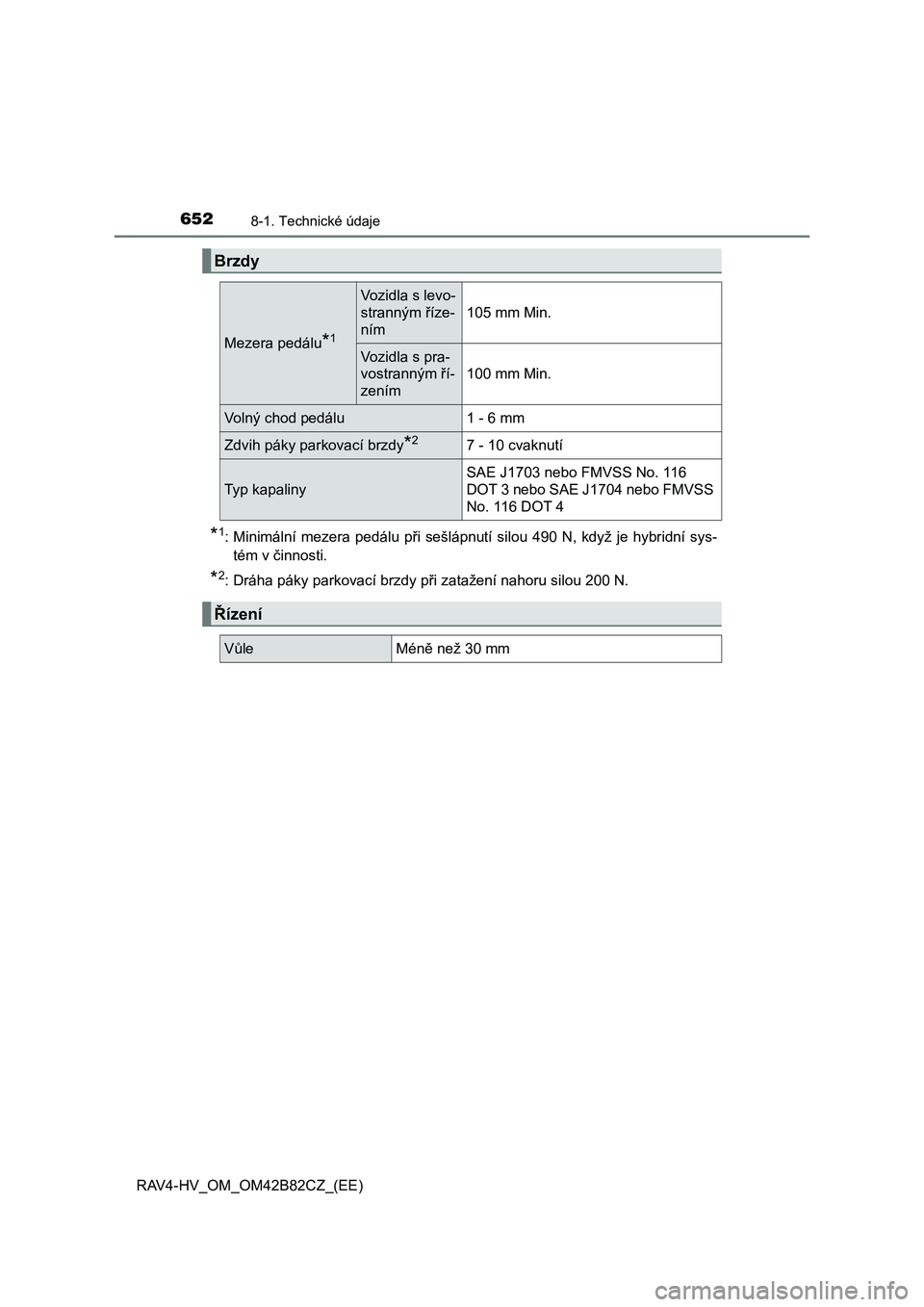

6528-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
*1: Minimální mezera pedálu při sešlápnutí silou 490 N, když je hybridní sys-
tém v činnosti.
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.
Brzdy
Mezera pedálu*1
Vozidla s levo-
stranným říze-
ním
105 mm Min.
Vozidla s pra-
vostranným ří-
zením
100 mm Min.
Volný chod pedálu1 - 6 mm
Zdvih páky parkovací brzdy*27 - 10 cvaknutí
Typ kapaliny
SAE J1703 nebo FMVSS No. 116
DOT 3 nebo SAE J1704 nebo FMVSS
No. 116 DOT 4
Řízení
VůleMéně než 30 mm

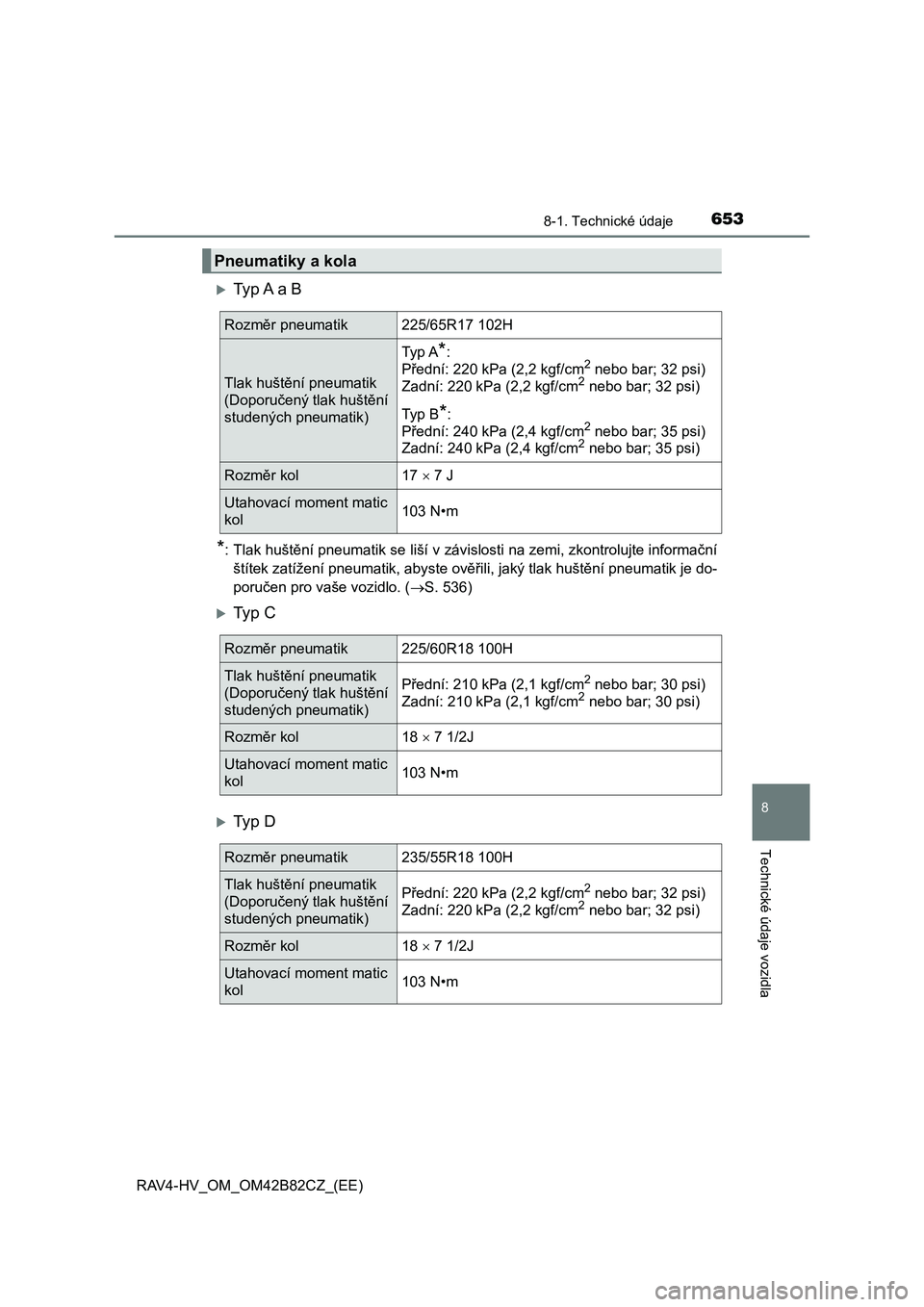

6538-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla
Typ A a B
*: Tlak huštění pneumatik se liší v závislosti na zemi, zkontrolujte informační
štítek zatížení pneumatik, abyste ověřili, jaký tlak huštění pneumatik je do-
poručen pro vaše vozidlo. (S. 536)
Ty p C
Ty p D
Pneumatiky a kola
Rozměr pneumatik225/65R17 102H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)
Ty p A*:
Přední: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Zadní: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Ty p B
*:
Přední: 240 kPa (2,4 kgf/cm2 nebo bar; 35 psi)
Zadní: 240 kPa (2,4 kgf/cm2 nebo bar; 35 psi)
Rozměr kol17  7 J
Utahovací moment matic
kol103 N•m
Rozměr pneumatik225/60R18 100H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Přední: 210 kPa (2,1 kgf/cm2 nebo bar; 30 psi)
Zadní: 210 kPa (2,1 kgf/cm2 nebo bar; 30 psi)
Rozměr kol18  7 1/2J
Utahovací moment matic
kol103 N•m
Rozměr pneumatik235/55R18 100H
Tlak huštění pneumatik
(Doporučený tlak huštění
studených pneumatik)Přední: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Zadní: 220 kPa (2,2 kgf/cm2 nebo bar; 32 psi)
Rozměr kol18  7 1/2J
Utahovací moment matic
kol103 N•m

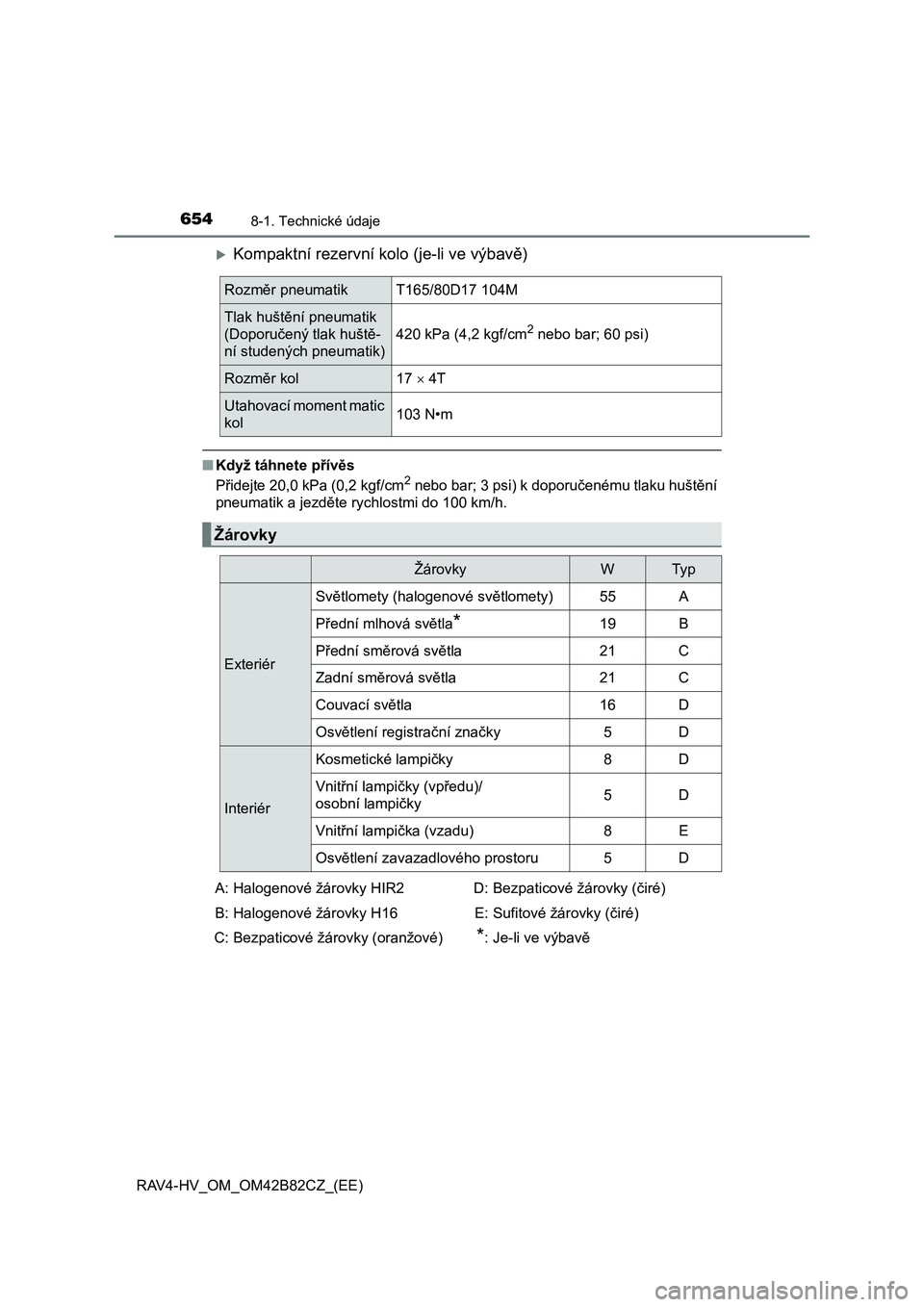

6548-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
Kompaktní rezervní kolo (je-li ve výbavě)
■Když táhnete přívěs
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporučenému tlaku huštění
pneumatik a jezděte rychlostmi do 100 km/h.
Rozměr pneumatikT165/80D17 104M
Tlak huštění pneumatik
(Doporučený tlak huště-
ní studených pneumatik)
420 kPa (4,2 kgf/cm2 nebo bar; 60 psi)
Rozměr kol17  4T
Utahovací moment matic
kol103 N•m
Žárovky
ŽárovkyWTy p
Exteriér
Světlomety (halogenové světlomety)55A
Přední mlhová světla*19B
Přední směrová světla21C
Zadní směrová světla21C
Couvací světla16D
Osvětlení registrační značky5D
Interiér
Kosmetické lampičky8D
Vnitřní lampičky (vpředu)/
osobní lampičky5D
Vnitřní lampička (vzadu)8E
Osvětlení zavazadlového prostoru5D
A: Halogenové žárovky HIR2
B: Halogenové žárovky H16
C: Bezpaticové žárovky (oranžové)D: Bezpaticové žárovky (čiré)
E: Sufitové žárovky (čiré)
*: Je-li ve výbavě

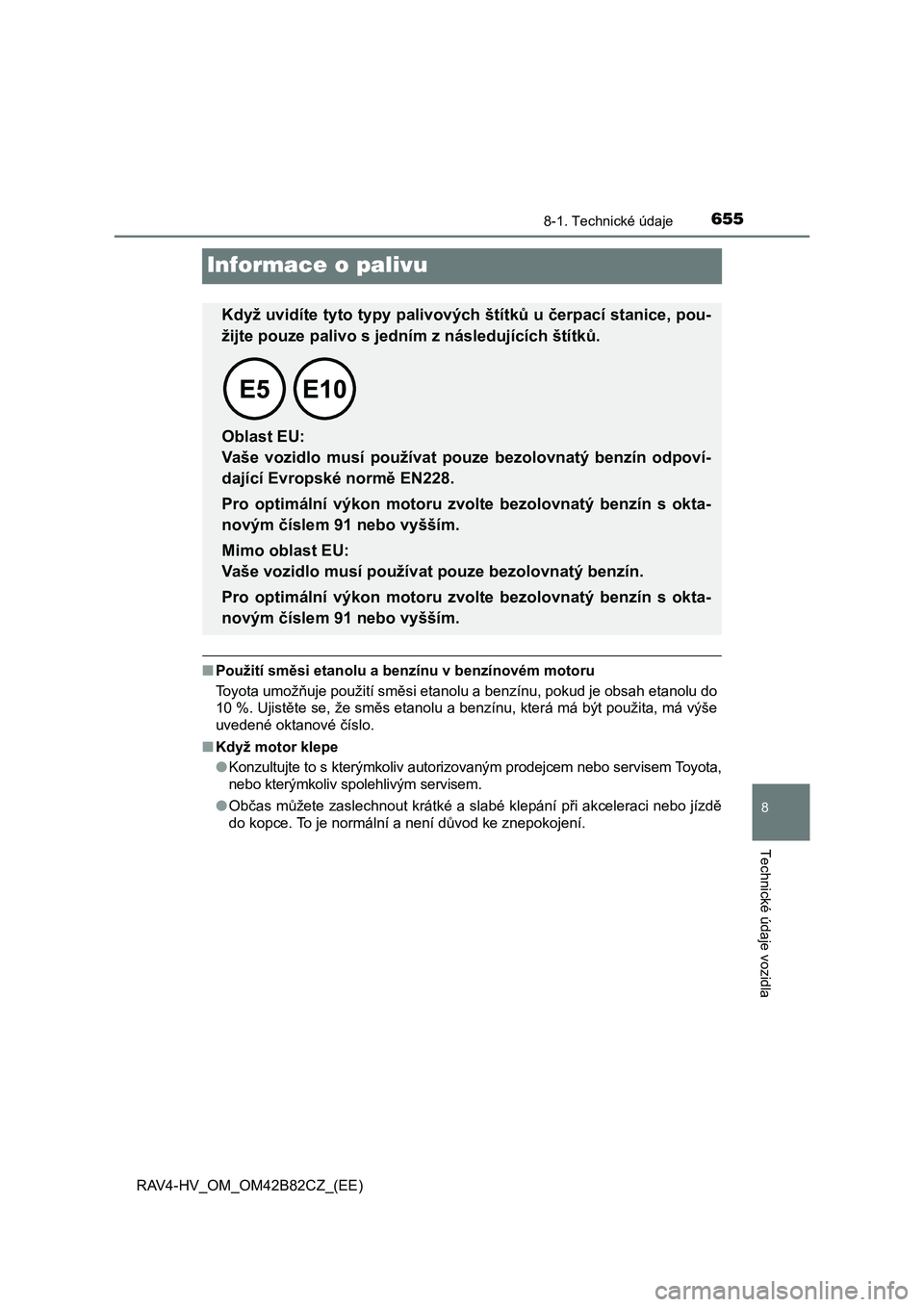

6558-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla
Informace o palivu
■Použití směsi etanolu a benzínu v benzínovém motoru
Toyota umožňuje použití směsi etanolu a benzínu, pokud je obsah etanolu do
10 %. Ujistěte se, že směs etanolu a benzínu, která má být použita, má výše
uvedené oktanové číslo.
■Když motor klepe
●Konzultujte to s kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
●Občas můžete zaslechnout krátké a slabé klepání při akceleraci nebo jízdě
do kopce. To je normální a není důvod ke znepokojení.
Když uvidíte tyto typy palivových štítků u čerpací stanice, pou-
žijte pouze palivo s jedním z následujících štítků.

Oblast EU:
Vaše vozidlo musí používat pouze bezolovnatý benzín odpoví-
dající Evropské normě EN228.
Pro optimální výkon motoru zvolte bezolovnatý benzín s okta-
novým číslem 91 nebo vyšším.
Mimo oblast EU:
Vaše vozidlo musí používat pouze bezolovnatý benzín.
Pro optimální výkon motoru zvolte bezolovnatý benzín s okta-
novým číslem 91 nebo vyšším.

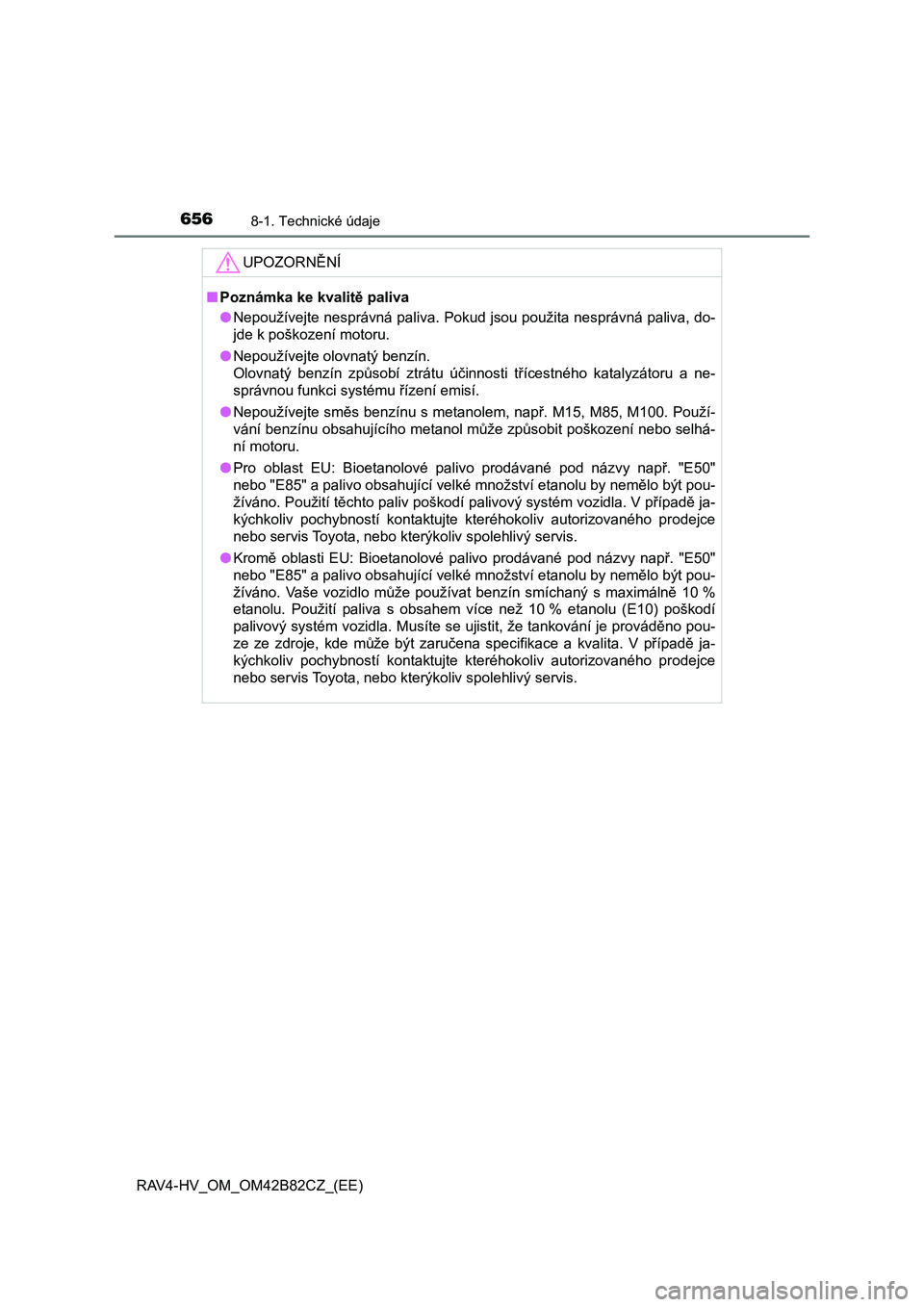

6568-1. Technické údaje
RAV4-HV_OM_OM42B82CZ_(EE)
UPOZORNĚNÍ
■Poznámka ke kvalitě paliva
●Nepoužívejte nesprávná paliva. Pokud jsou použita nesprávná paliva, do-
jde k poškození motoru.
●Nepoužívejte olovnatý benzín.
Olovnatý benzín způsobí ztrátu účinnosti třícestného katalyzátoru a ne-
správnou funkci systému řízení emisí.
●Nepoužívejte směs benzínu s metanolem, např. M15, M85, M100. Použí-
vání benzínu obsahujícího metanol může způsobit poškození nebo selhá-
ní motoru.
●Pro oblast EU: Bioetanolové palivo prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké množství etanolu by nemělo být pou-
žíváno. Použití těchto paliv poškodí palivový systém vozidla. V případě ja-
kýchkoliv pochybností kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Kromě oblasti EU: Bioetanolové palivo prodávané pod názvy např. "E50"
nebo "E85" a palivo obsahující velké množství etanolu by nemělo být pou-
žíváno. Vaše vozidlo může používat benzín smíchaný s maximálně 10 %
etanolu. Použití paliva s obsahem více než 10 % etanolu (E10) poškodí
palivový systém vozidla. Musíte se ujistit, že tankování je prováděno pou-
ze ze zdroje, kde může být zaručena specifikace a kvalita. V případě ja-
kýchkoliv pochybností kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.

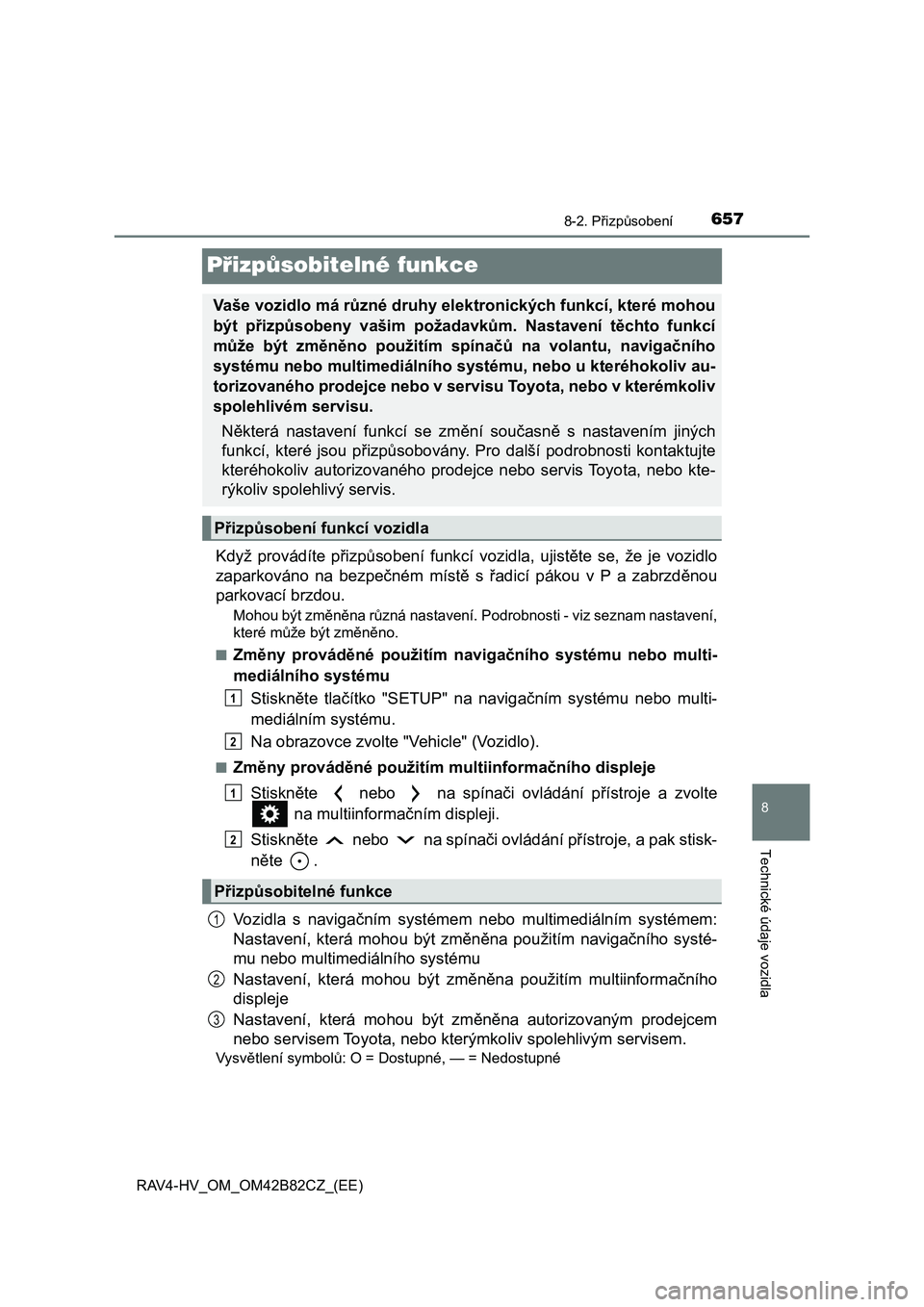

6578-2. Přizpůsobení
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla
Přizpůsobitelné funkce
Když provádíte přizpůsobení funkcí vozidla, ujistěte se, že je vozidlo
zaparkováno na bezpečném místě s řadicí pákou v P a zabrzděnou
parkovací brzdou.
Mohou být změněna různá nastavení. Podrobnosti - viz seznam nastavení,
které může být změněno.
■
Změny prováděné použitím navigačního systému nebo multi-
mediálního systému
Stiskněte tlačítko "SETUP" na navigačním systému nebo multi-
mediálním systému.
Na obrazovce zvolte "Vehicle" (Vozidlo).
■Změny prováděné použitím multiinformačního displeje
Stiskněte nebo na spínači ovládání přístroje a zvolte
na multiinformačním displeji.
Stiskněte nebo na spínači ovládání přístroje, a pak stisk-
něte .
Vozidla s navigačním systémem nebo multimediálním systémem:
Nastavení, která mohou být změněna použitím navigačního systé-
mu nebo multimediálního systému
Nastavení, která mohou být změněna použitím multiinformačního
displeje
Nastavení, která mohou být změněna autorizovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
Vysvětlení symbolů: O = Dostupné, — = Nedostupné
Vaše vozidlo má různé druhy elektronických funkcí, které mohou
být přizpůsobeny vašim požadavkům. Nastavení těchto funkcí
může být změněno použitím spínačů na volantu, navigačního
systému nebo multimediálního systému, nebo u kteréhokoliv au-
torizovaného prodejce nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.
Některá nastavení funkcí se změní současně s nastavením jiných
funkcí, které jsou přizpůsobovány. Pro další podrobnosti kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
Přizpůsobení funkcí vozidla
Přizpůsobitelné funkce
1
2
1
2
1
2
3

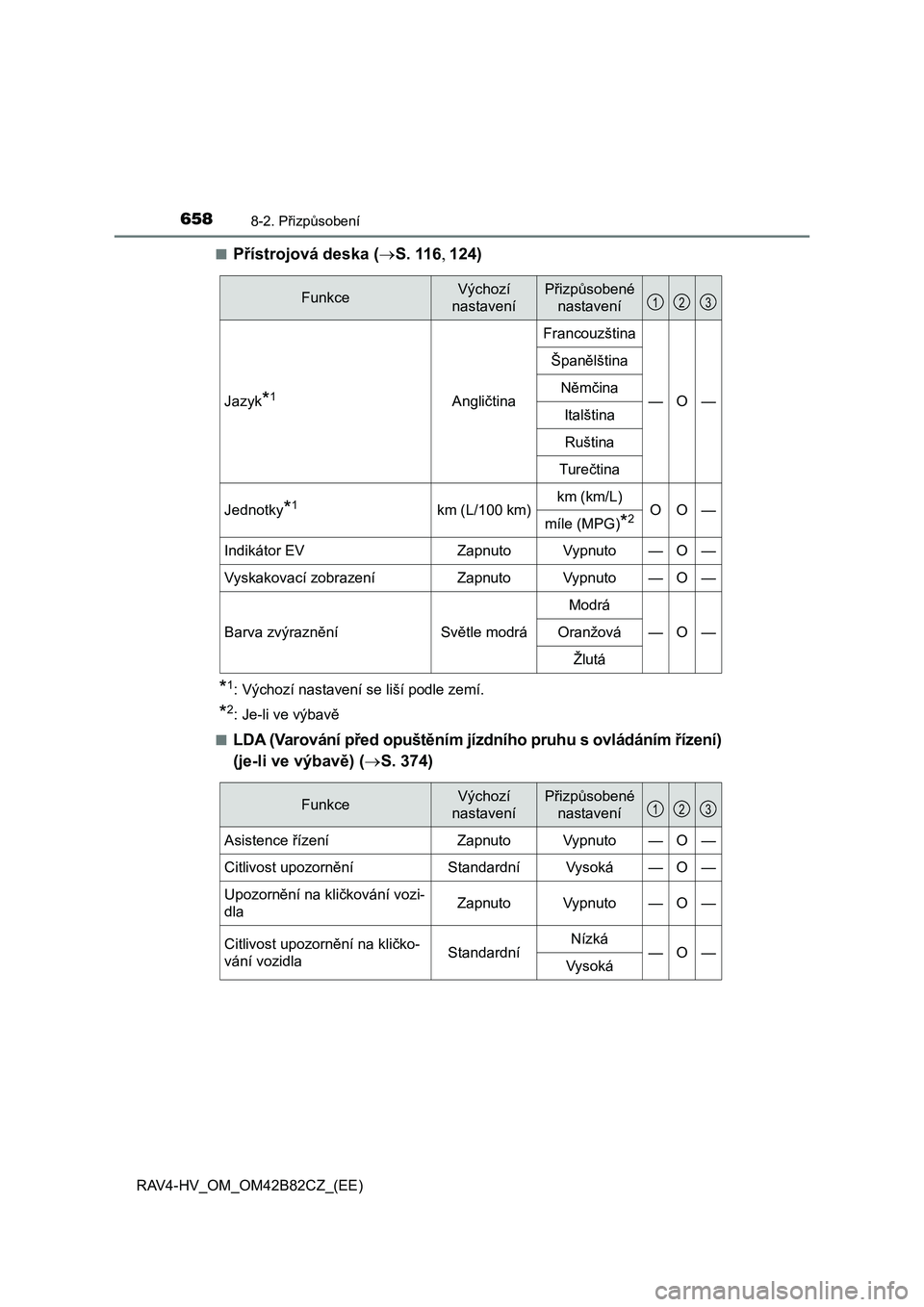

6588-2. Přizpůsobení
RAV4-HV_OM_OM42B82CZ_(EE)■
Přístrojová deska (S. 116124)
*1: Výchozí nastavení se liší podle zemí.
*2: Je-li ve výbavě
■
LDA (Varování před opuštěním jízdního pruhu s ovládáním řízení)
(je-li ve výbavě) (S. 374)
FunkceVýchozí
nastaveníPřizpůsobené
nastavení
Jazyk*1Angličtina
Francouzština
—O—
Španělština
Němčina
Italština
Ruština
Turečtina
Jednotky*1km (L/100 km)km (km/L)OO—míle (MPG)*2
Indikátor EV Zapnuto Vypnuto — O —
Vyskakovací zobrazeníZapnutoVypnuto—O—
Barva zvýrazněníSvětle modrá
Modrá
—O—Oranžová
Žlutá
123
FunkceVýchozí
nastaveníPřizpůsobené
nastavení
Asistence řízeníZapnutoVypnuto—O—
Citlivost upozorněníStandardníVysoká—O—
Upozornění na kličkování vozi-
dlaZapnutoVypnuto—O—
Citlivost upozornění na kličko-
vání vozidlaStandardníNízká—O—Vysoká
123

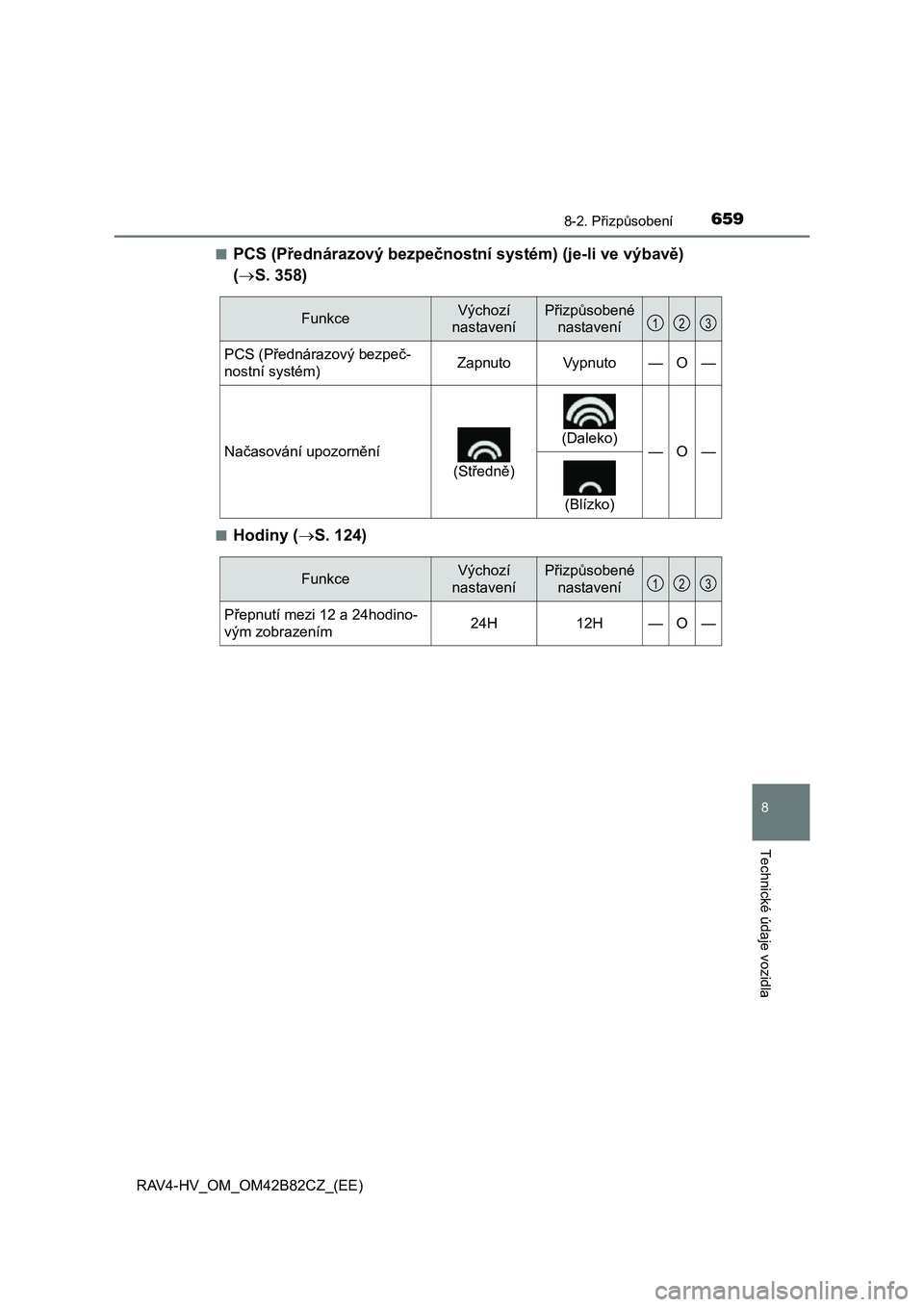

6598-2. Přizpůsobení
RAV4-HV_OM_OM42B82CZ_(EE)
8
Technické údaje vozidla
■PCS (Přednárazový bezpečnostní systém) (je-li ve výbavě)
( S. 358)
■Hodiny (S. 124)
FunkceVýchozí
nastavení
Přizpůsobené
nastavení
PCS (Přednárazový bezpeč-
nostní systém)ZapnutoVypnuto—O—
Načasování upozornění
(Středně)

(Daleko)—O—

(Blízko)
123
FunkceVýchozí
nastavení
Přizpůsobené
nastavení
Přepnutí mezi 12 a 24hodino-
vým zobrazením24H12H—O—
123

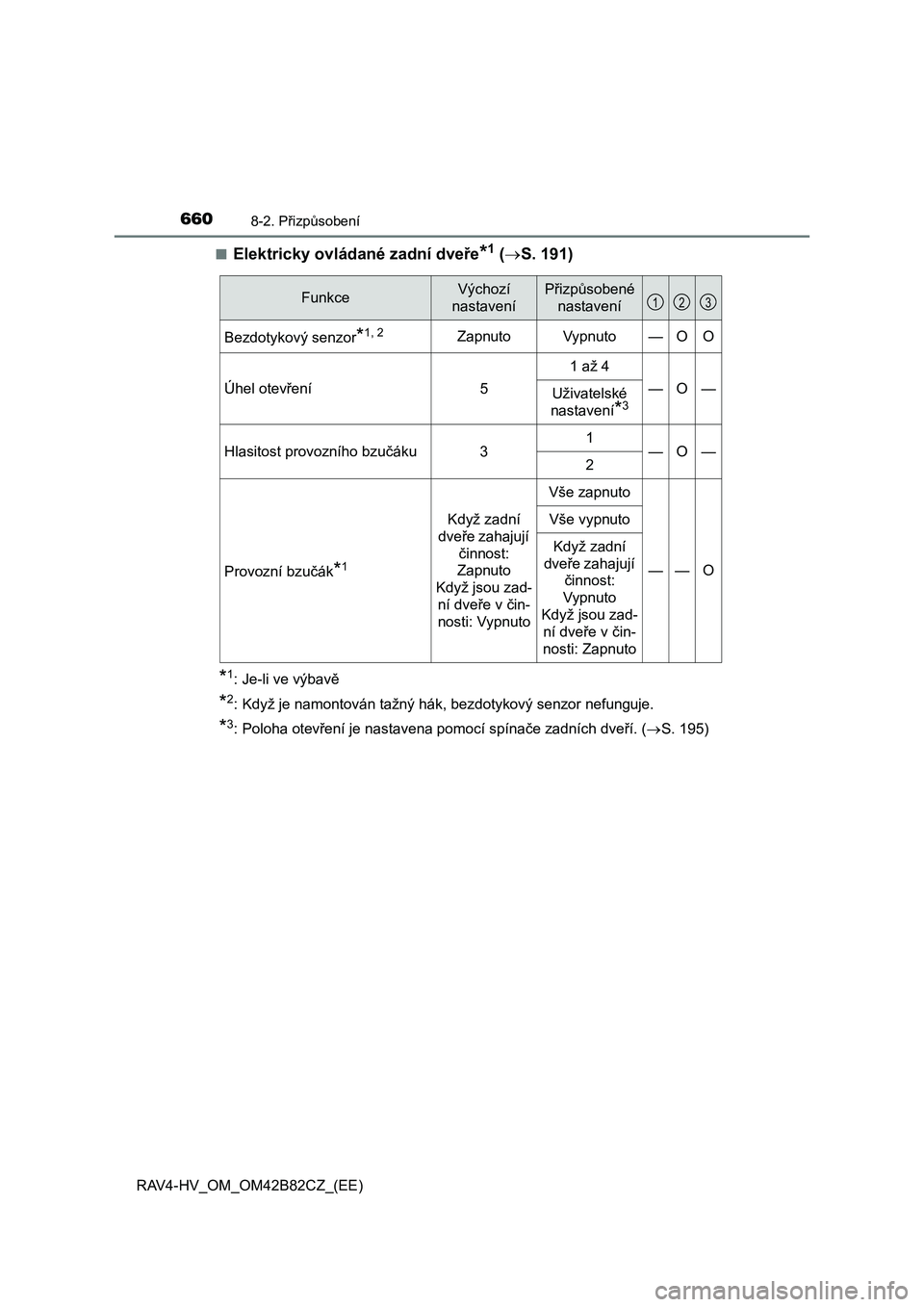

6608-2. Přizpůsobení
RAV4-HV_OM_OM42B82CZ_(EE)■
Elektricky ovládané zadní dveře*1 (S. 191)
*1: Je-li ve výbavě
*2: Když je namontován tažný hák, bezdotykový senzor nefunguje.
*3: Poloha otevření je nastavena pomocí spínače zadních dveří. (S. 195)
FunkceVýchozí
nastaveníPřizpůsobené
nastavení
Bezdotykový senzor*1, 2ZapnutoVypnuto—OO
Úhel otevření5
1 až 4
—O—Uživatelské
nastavení
*3
Hlasitost provozního bzučáku31—O—2
Provozní bzučák*1
Když zadní
dveře zahajují
činnost:
Zapnuto
Když jsou zad-
ní dveře v čin-
nosti: Vypnuto
Vše zapnuto
——O
Vše vypnuto
Když zadní
dveře zahajují
činnost:
Vypnuto
Když jsou zad-
ní dveře v čin-
nosti: Zapnuto
123
