TOYOTA RAV4 2017 Omistajan Käsikirja (in Finnish)

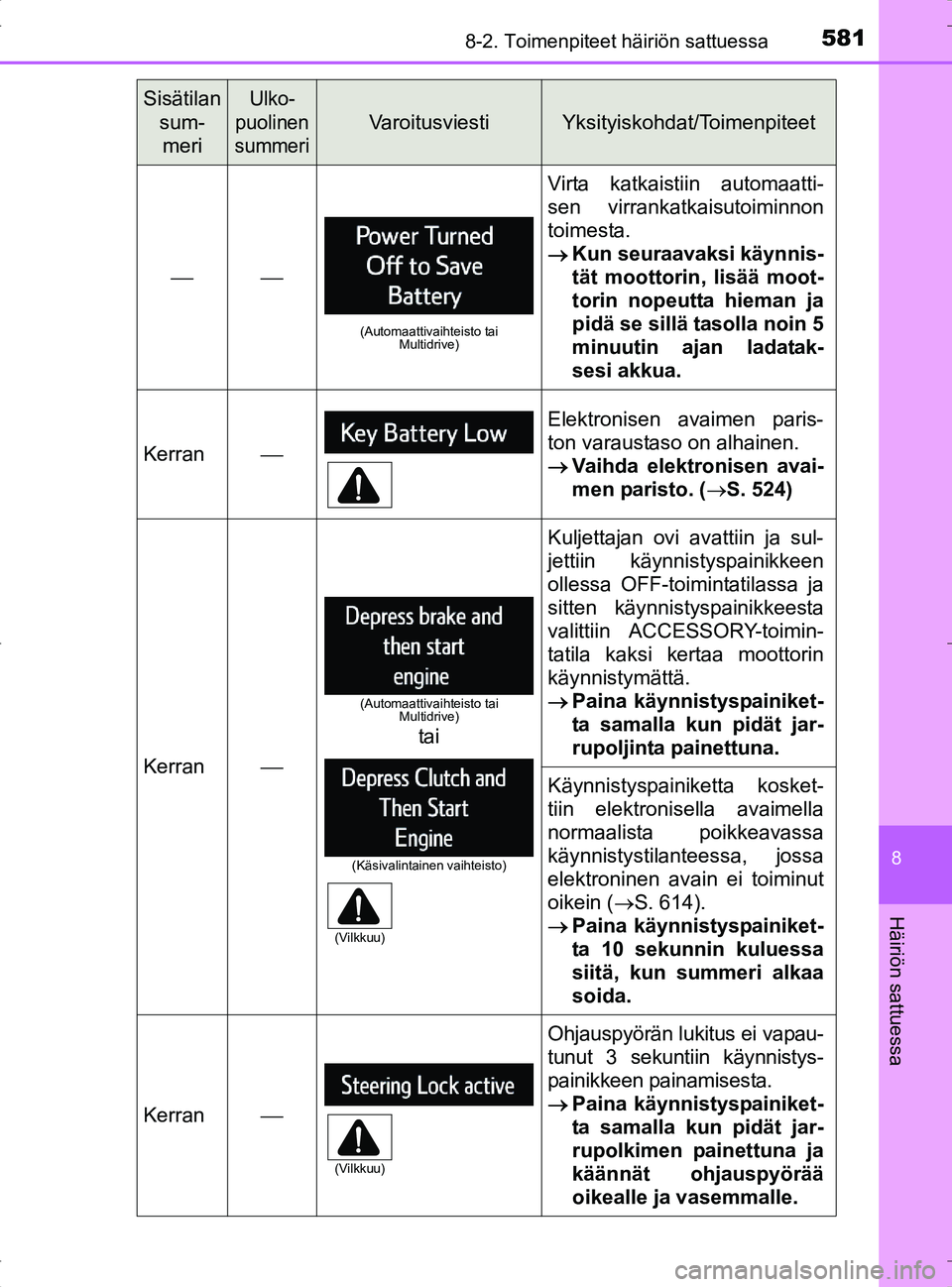

5818-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI

(Automaattivaihteisto tai Multidrive)
Virta katkaistiin automaatti-
sen virrankatkaisutoiminnon
toimesta.
Kun seuraavaksi käynnis-
tät moottorin, lisää moot-
torin nopeutta hieman ja
pidä se sillä tasolla noin 5
minuutin ajan ladatak-
sesi akkua.
Kerran
Elektronisen avaimen paris-
ton varaustaso on alhainen.
Vaihda elektronisen avai-
men paristo. ( S. 524)
Kerran
Kuljettajan ovi avattiin ja sul-
jettiin käynnistyspainikkeen
ollessa OFF-toimintatilassa ja
sitten käynnistyspainikkeesta
valittiin ACCESSORY-toimin-
tatila kaksi kertaa moottorin
käynnistymättä.
Paina käynnistyspainiket-
ta samalla kun pidät jar-
rupoljinta painettuna.
Käynnistyspainiketta kosket-
tiin elektronisella avaimella
normaalista poikkeavassa
käynnistystilanteessa, jossa
elektroninen avain ei toiminut
oikein ( S. 614).
 Paina käynnistyspainiket-
ta 10 sekunnin kuluessa
siitä, kun summeri alkaa
soida.
Kerran
Ohjauspyörän lukitus ei vapau-
tunut 3 sekuntiin käynnistys-
painikkeen painamisesta.
Paina käynnistyspainiket-
ta samalla kun pidät jar-
rupolkimen painettuna ja
käännät ohjauspyörää
oikealle ja vasemmalle.
Sisätilan
sum-meriUlko-
puolinen
summeri
Va r o i t u s v i e s t iYksityiskohdat/Toimenpiteet
(Automaattivaihteisto tai Multidrive)
tai
(Käsivalintainen vaihteisto)
(Vilkkuu)
(Vilkkuu)
OM42753FI.book Page 581 Tuesday, September 6, 2016 3:52 PM

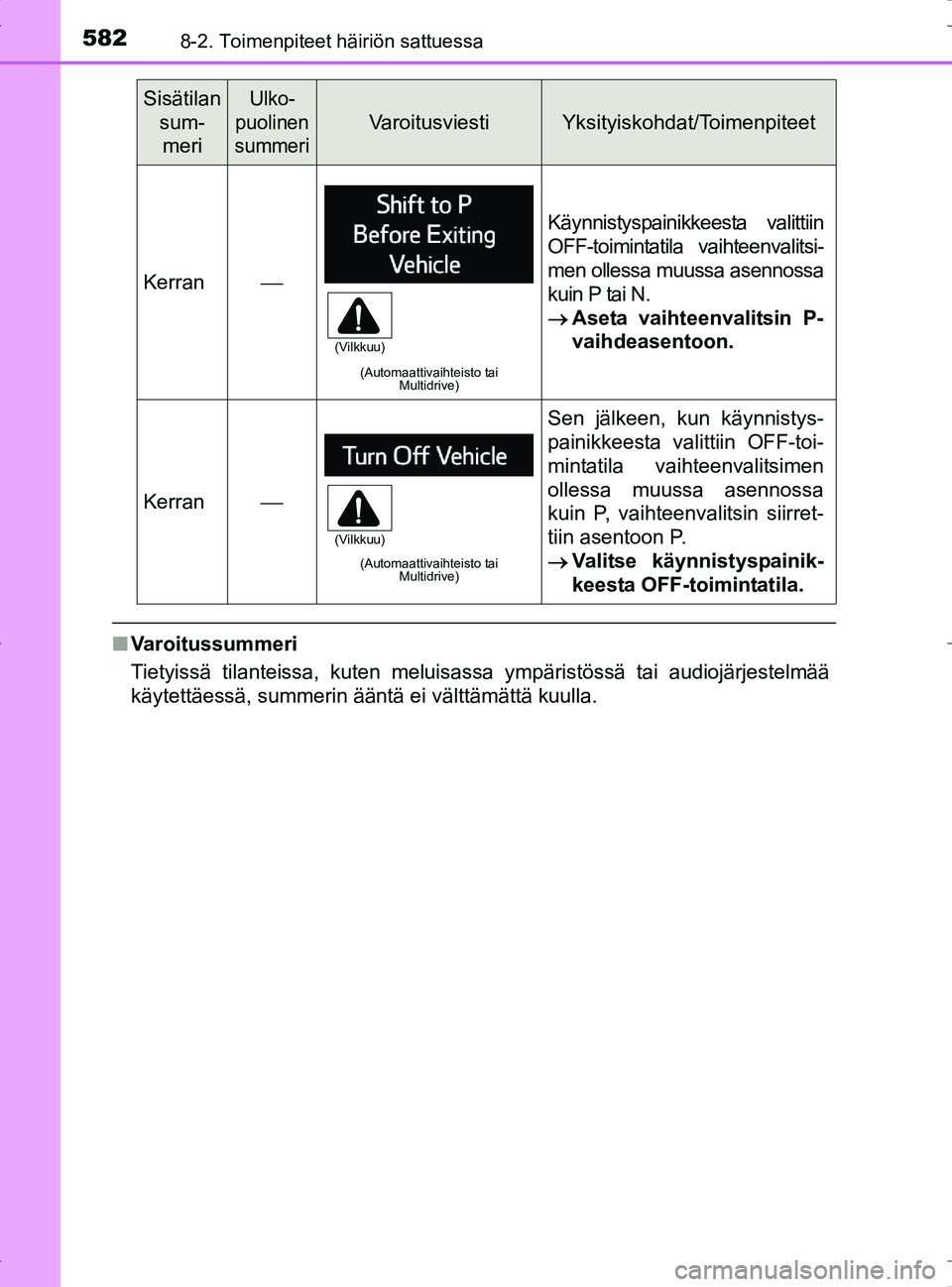

5828-2. Toimenpiteet häiriön sattuessa
OM42753FI
nVaroitussummeri
Tietyissä tilanteissa, kuten meluisassa ympäristössä tai audiojärjestelmää
käytettäessä, summerin ääntä ei välttämättä kuulla.
Kerran
(Automaattivaihteisto tai
Multidrive)
Käynnistyspainikkeesta valittiin
OFF-toimintatila vaihteenvalitsi-
men ollessa muussa asennossa
kuin P tai N.
Aseta vaihteenvalitsin P-
vaihdeasentoon.
Kerran
(Automaattivaihteisto tai
Multidrive)
Sen jälkeen, kun käynnistys-
painikkeesta valittiin OFF-toi-
mintatila vaihteenvalitsimen
ollessa muussa asennossa
kuin P, vaihteenvalitsin siirret-
tiin asentoon P.
Valitse käynnistyspainik-
keesta OFF-toimintatila.
Sisätilan
sum-meriUlko-
puolinen
summeri
Va r o i t u s v i e s t iYksityiskohdat/Toimenpiteet
(Vilkkuu)
(Vilkkuu)
OM42753FI.book Page 582 Tuesday, September 6, 2016 3:52 PM

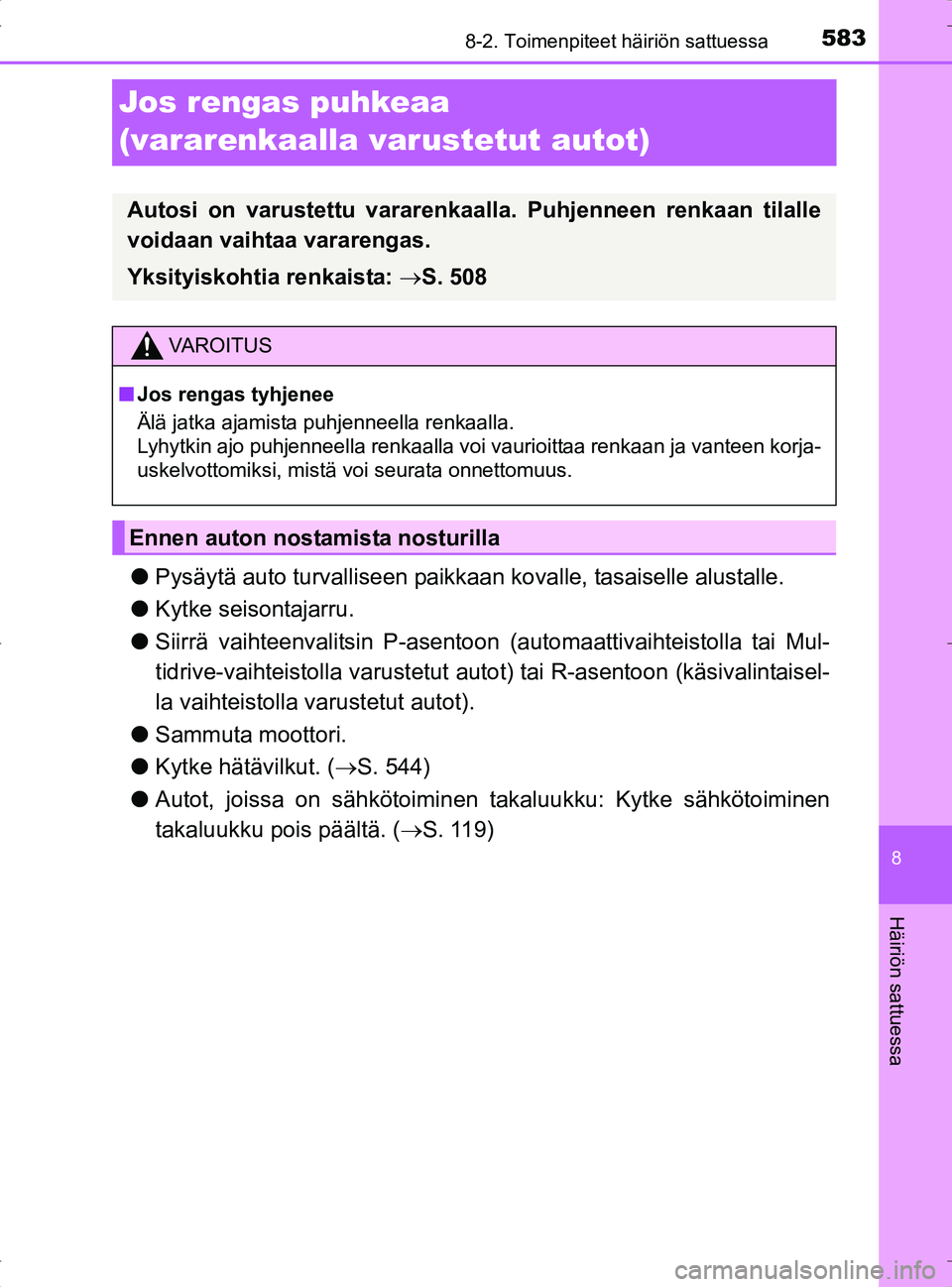

5838-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
Jos rengas puhkeaa
(vararenkaalla varustetut autot)
lPysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Siirrä vaihteenvalitsin P-asentoon (automaattivaihteistolla tai Mul-
tidrive-vaihteistolla varustetut auto t) tai R-asentoon (käsivalintaisel-
la vaihteistolla varustetut autot).
l Sammuta moottori.
l Kytke hätävilkut. ( S. 544)
l Autot, joissa on sähkötoiminen takaluukku: Kytke sähkötoiminen
takaluukku pois päältä. ( S. 119)
Autosi on varustettu vararenkaalla. Puhjenneen renkaan tilalle
voidaan vaihtaa vararengas.
Yksityiskohtia renkaista: S. 508
VA R O I T U S
nJos rengas tyhjenee
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi v aurioittaa renkaan ja vanteen korja-
uskelvottomiksi, mistä voi seurata onnettomuus.
Ennen auton nostamista nosturilla
OM42753FI.book Page 583 Tuesday, September 6, 2016 3:52 PM

5848-2. Toimenpiteet häiriön sattuessa
OM42753FI
*: Se saattaa olla yhdessä nosturin kanssa.

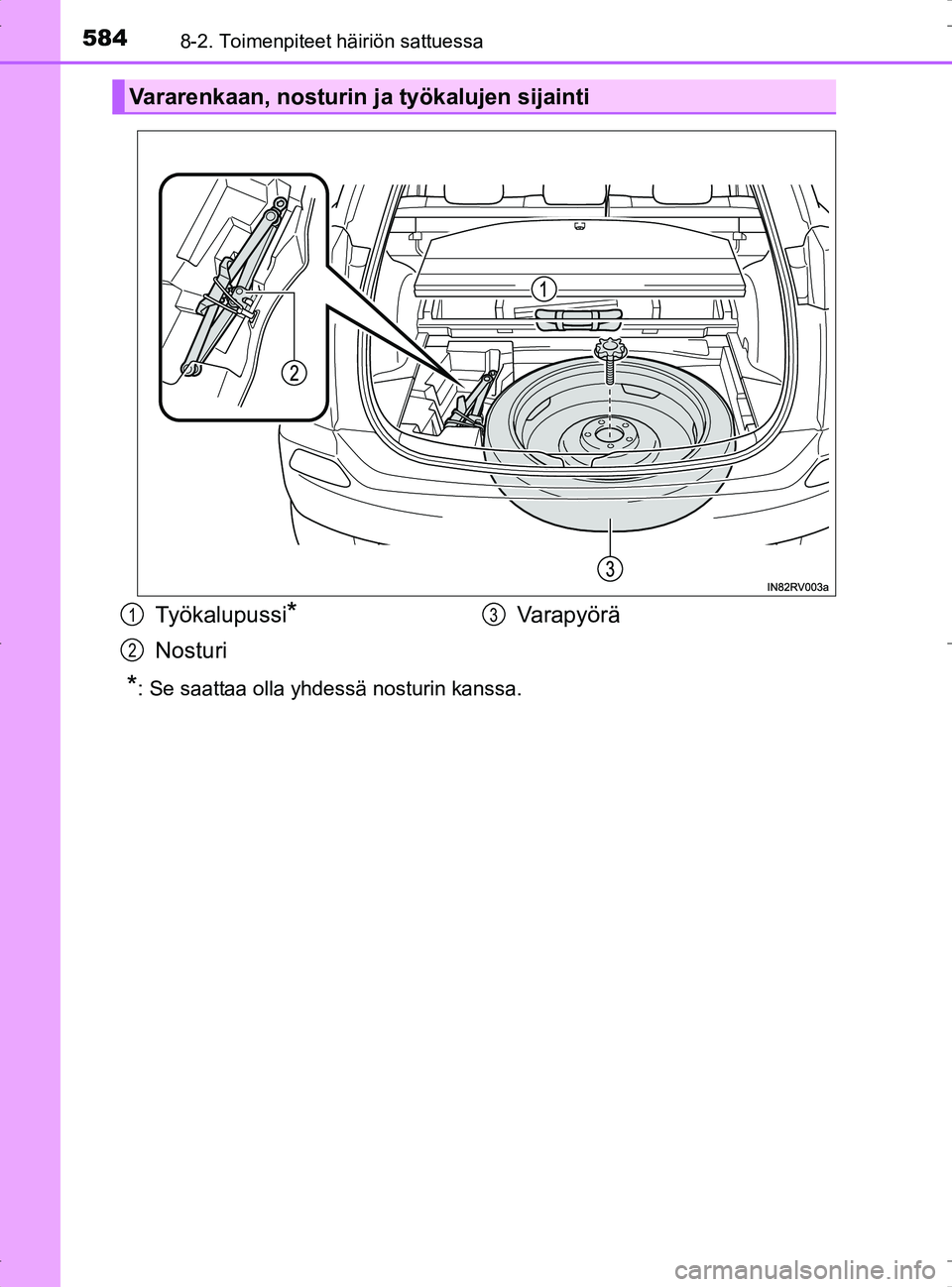

Vararenkaan, nosturin ja työkalujen sijainti
Työkalupussi*
NosturiVa r a p y ö r ä
1
2
3
OM42753FI.book Page 584 Tuesday, September 6, 2016 3:52 PM

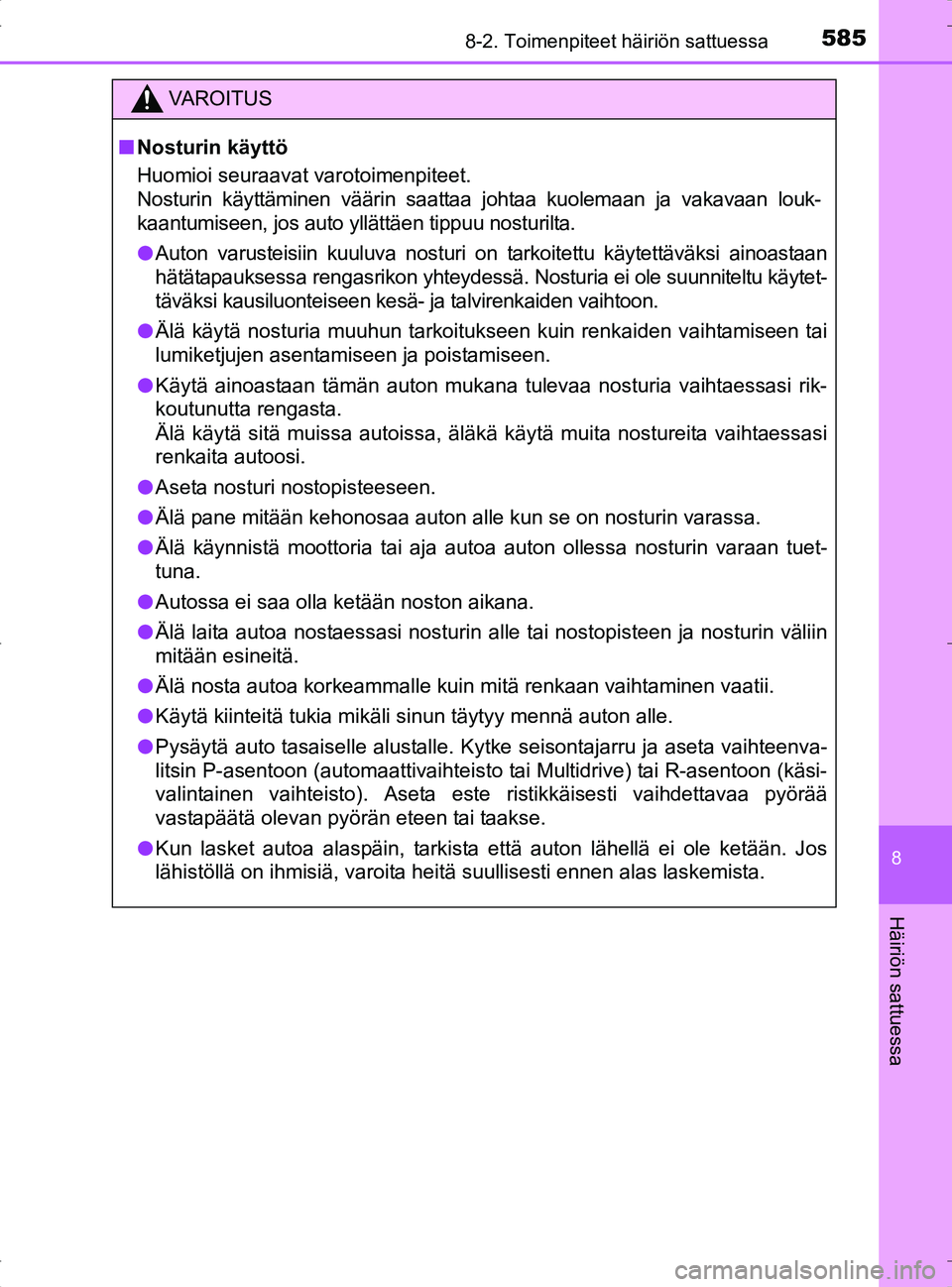

5858-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
VA R O I T U S
nNosturin käyttö
Huomioi seuraavat varotoimenpiteet.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
l Auton varusteisiin kuuluva nosturi on tarkoitettu käytettäväksi ainoastaan
hätätapauksessa rengasrikon yhteydessä. Nosturia ei ole suunniteltu käytet-
täväksi kausiluonteiseen kesä- ja talvirenkaiden vaihtoon.
l Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
l Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi rik-
koutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
renkaita autoosi.
l Aseta nosturi nostopisteeseen.
l Älä pane mitään kehonosaa auton alle kun se on nosturin varassa.
l Älä käynnistä moottoria tai aja autoa auton ollessa nosturin varaan tuet-
tuna.
l Autossa ei saa olla ketään noston aikana.
l Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
l Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
l Käytä kiinteitä tukia mikäli sinun täytyy mennä auton \
alle.
l Pysäytä auto tasaiselle alustalle. Kytke seisontajarru ja aseta vaihteenva-
litsin P-asentoon (automaattivaihteisto tai Multidrive) tai R-asentoon (käsi-
valintainen vaihteisto). Aseta este ristikkäisesti vaihdettavaa pyörää
vastapäätä olevan pyörän eteen tai taakse.
l Kun lasket autoa alaspäin, tarkista että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.
OM42753FI.book Page 585 Tuesday, September 6, 2016 3:52 PM

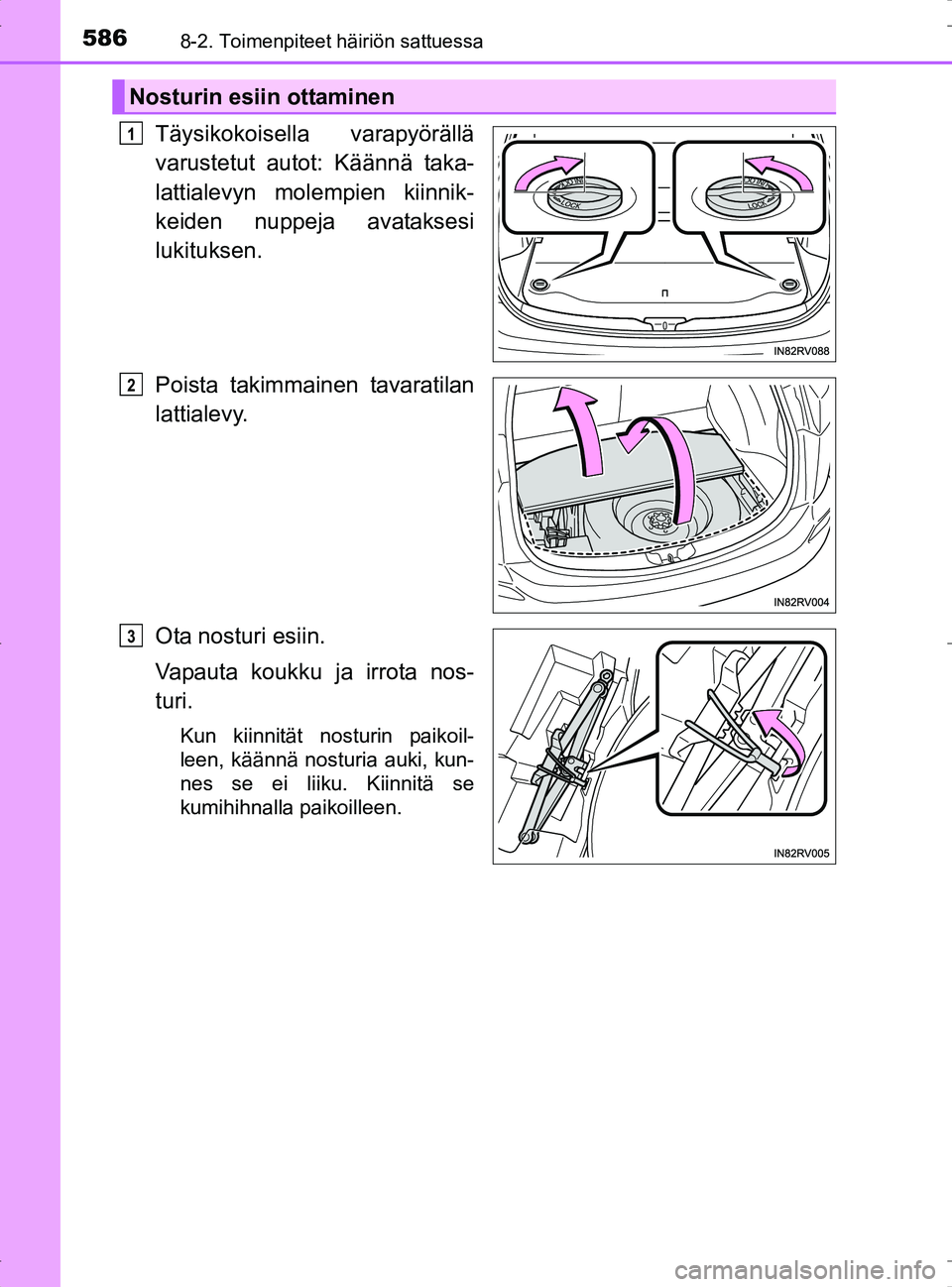

5868-2. Toimenpiteet häiriön sattuessa
OM42753FI
Täysikokoisella varapyörällä
varustetut autot: Käännä taka-
lattialevyn molempien kiinnik-
keiden nuppeja avataksesi
lukituksen.
Poista takimmainen tavaratilan
lattialevy.
Ota nosturi esiin.
Vapauta koukku ja irrota nos-
turi.
Kun kiinnität nosturin paikoil-
leen, käännä nosturia auki, kun-
nes se ei liiku. Kiinnitä se
kumihihnalla paikoilleen.
Nosturin esiin ottaminen
1
2
3
OM42753FI.book Page 586 Tuesday, September 6, 2016 3:52 PM

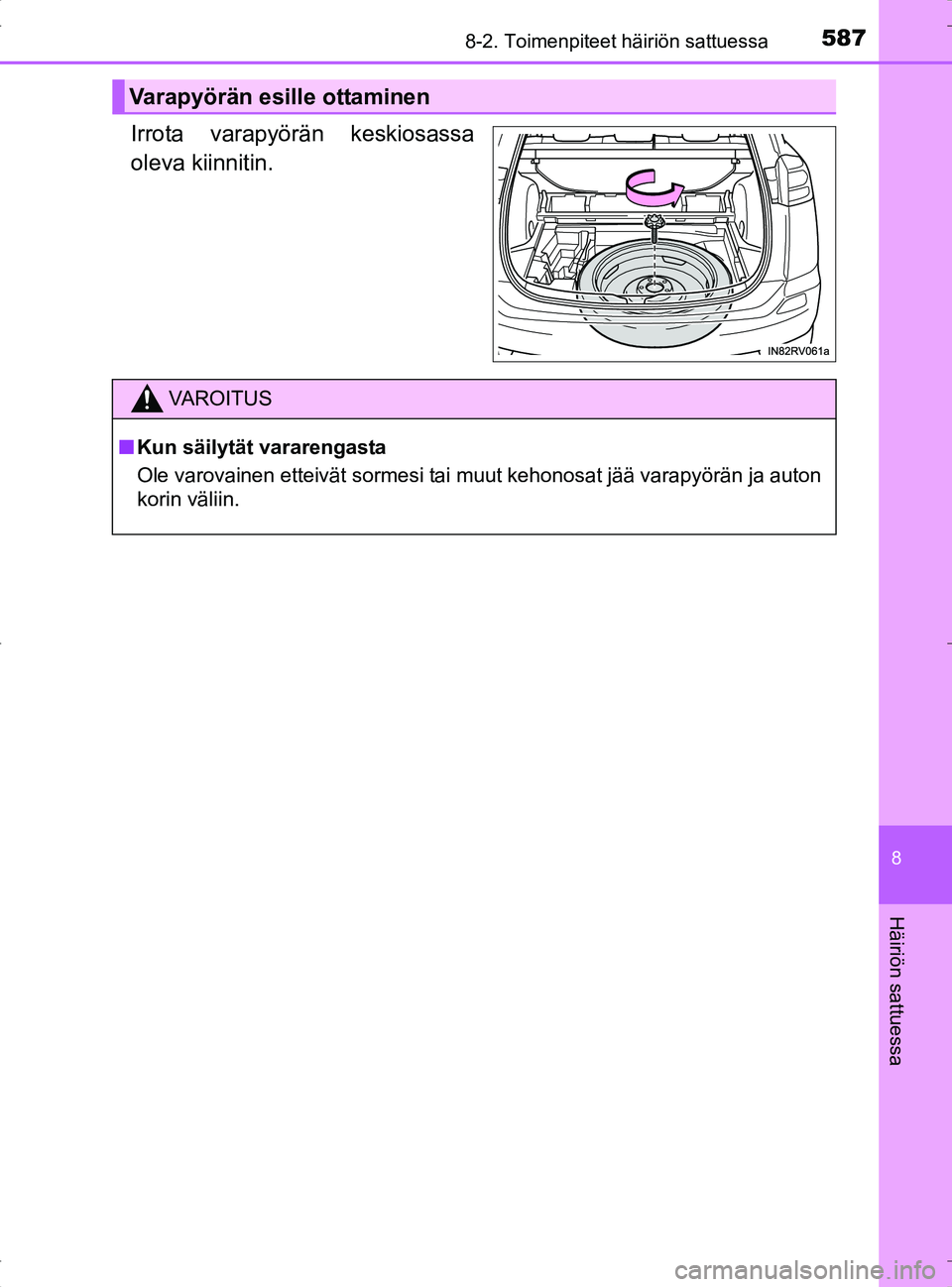

5878-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
Irrota varapyörän keskiosassa
oleva kiinnitin.
Varapyörän esille ottaminen
VA R O I T U S
nKun säilytät vararengasta
Ole varovainen etteivät sormesi tai muut kehonosat jää varapyörän ja auton
korin väliin.
OM42753FI.book Page 587 Tuesday, September 6, 2016 3:52 PM

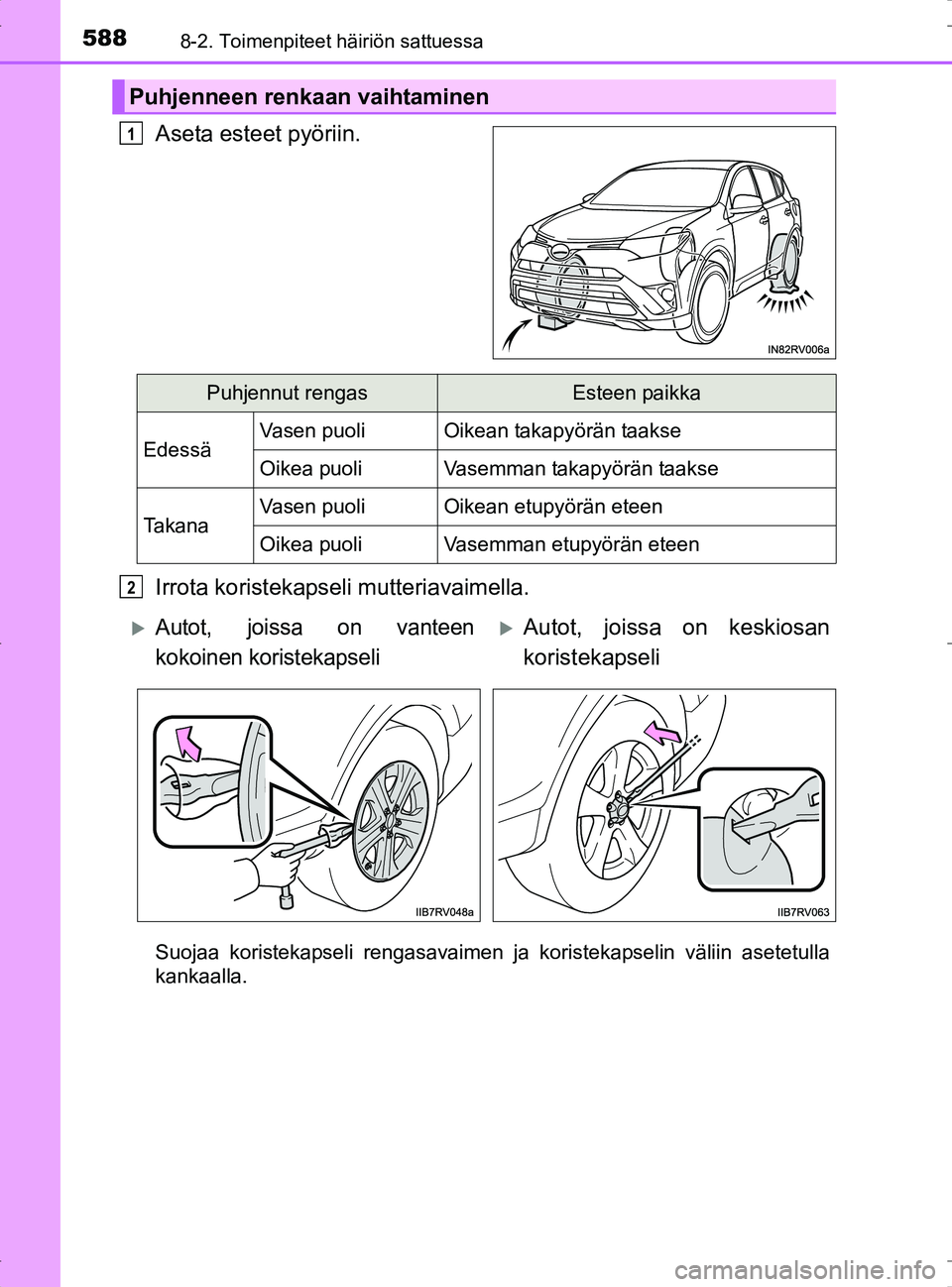

5888-2. Toimenpiteet häiriön sattuessa
OM42753FI
Aseta esteet pyöriin.
Irrota koristekapseli mutteriavaimella.
Suojaa koristekapseli rengasavaimen ja koristekapselin väliin asetetulla
kankaalla.
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
Autot, joissa on vanteen
kokoinen koristekapseliAutot, joissa on keskiosan
koristekapseli
OM42753FI.book Page 588 Tuesday, September 6, 2016 3:52 PM

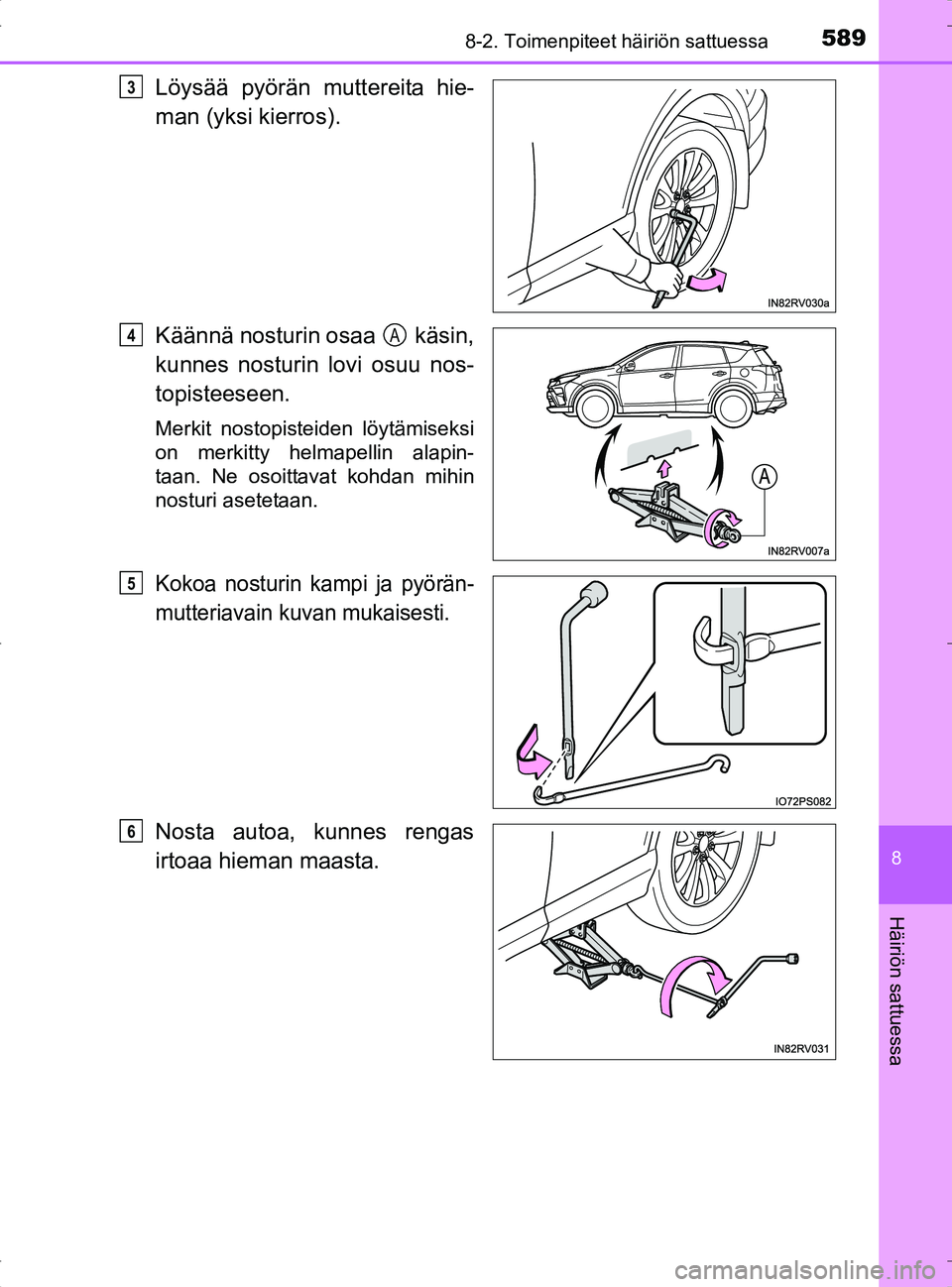

5898-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
Löysää pyörän muttereita hie-
man (yksi kierros).
Käännä nosturin osaa käsin,
kunnes nosturin lovi osuu nos-
topisteeseen.
Merkit nostopisteiden löytämiseksi
on merkitty helmapellin alapin-
taan. Ne osoittavat kohdan mihin
nosturi asetetaan.
Kokoa nosturin kampi ja pyörän-
mutteriavain kuvan mukaisesti.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
3
4A
5
6
OM42753FI.book Page 589 Tuesday, September 6, 2016 3:52 PM

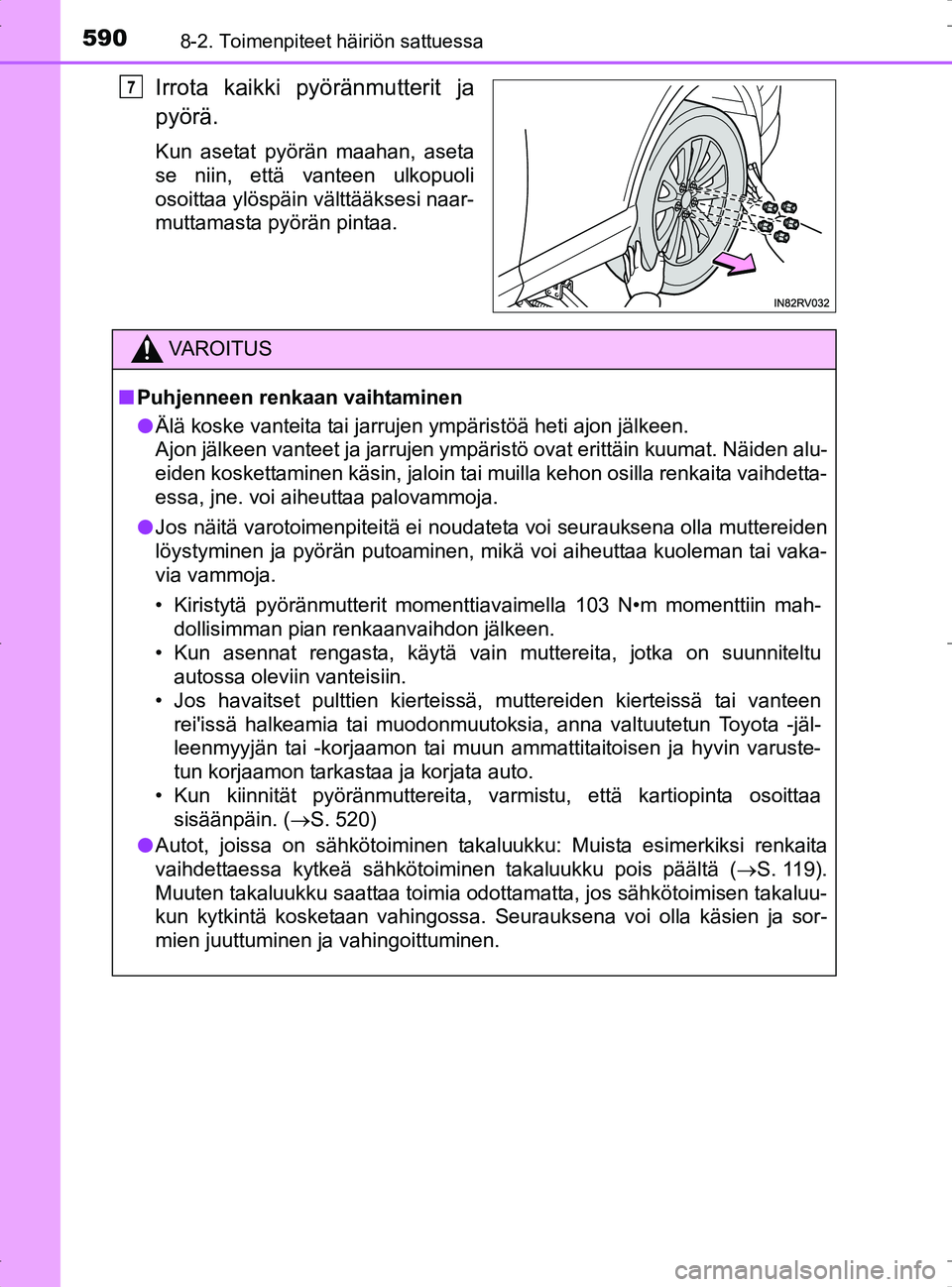

5908-2. Toimenpiteet häiriön sattuessa
OM42753FI
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
7
VA R O I T U S
nPuhjenneen renkaan vaihtaminen
l Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden alu-
eiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita vaihdetta-
essa, jne. voi aiheuttaa palovammoja.
l Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyöränmutterit momentti avaimella 103 N•m momenttiin mah-
dollisimman pian renkaanvaihdon jälkeen.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota -jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa ja korjata auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa sisäänpäin. ( S. 520)
l Autot, joissa on sähkötoiminen takaluukku: Muista esimerkiksi renkaita
vaihdettaessa kytkeä sähkötoiminen takaluukku pois päältä ( S. 119).
Muuten takaluukku saattaa toimia odottamatta, jos sähkötoimisen takaluu-
kun kytkintä kosketaan vahingossa. Seurauksena voi olla käsien ja sor-
mien juuttuminen ja vahingoittuminen.
OM42753FI.book Page 590 Tuesday, September 6, 2016 3:52 PM
