5918-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI

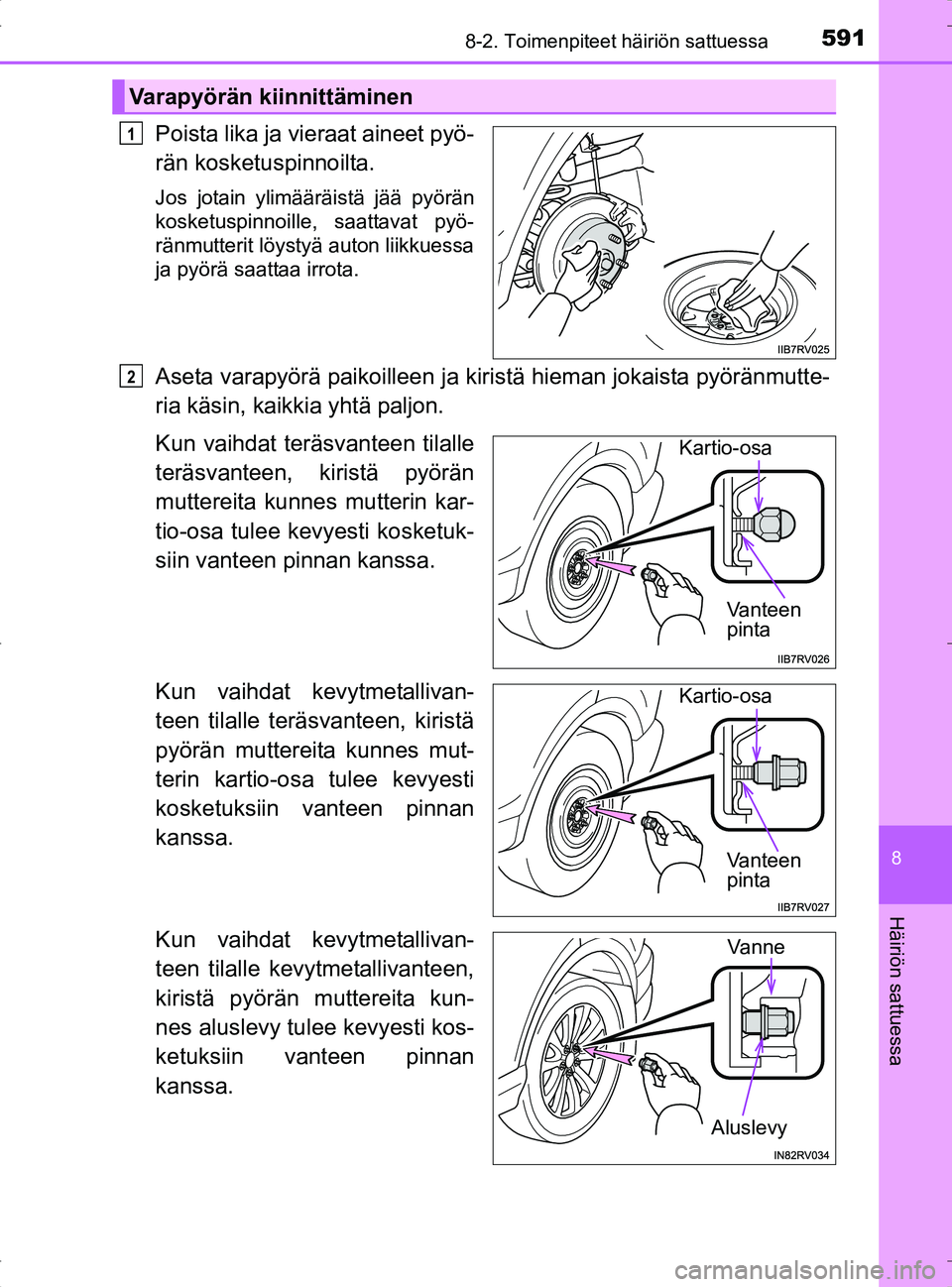

Poista lika ja vieraat aineet pyö-
rän kosketuspinnoilta.
Jos jotain ylimääräistä jää pyörän
kosketuspinnoille, saattavat pyö-
ränmutterit löystyä auton liikkuessa
ja pyörä saattaa irrota.
Aseta varapyörä paikoilleen ja kiristä hieman jokaista pyöränmutte-
ria käsin, kaikkia yhtä paljon.
Kun vaihdat teräsvanteen tilalle
teräsvanteen, kiristä pyörän
muttereita kunnes mutterin kar-
tio-osa tulee kevyesti kosketuk-
siin vanteen pinnan kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle teräsvanteen, kiristä
pyörän muttereita kunnes mut-
terin kartio-osa tulee kevyesti
kosketuksiin vanteen pinnan
kanssa.
Kun vaihdat kevytmetallivan-
teen tilalle kevytmetallivanteen,
kiristä pyörän muttereita kun-
nes aluslevy tulee kevyesti kos-
ketuksiin vanteen pinnan
kanssa.
Varapyörän kiinnittäminen
1
2
Kartio-osaVanteen
pinta
Kartio-osa
Vanteen
pinta
Aluslevy
Vanne
OM42753FI.book Page 591 Tuesday, September 6, 2016 3:52 PM

5928-2. Toimenpiteet häiriön sattuessa
OM42753FI
Laske auto alas.
Kiristä jokaista mutteria kaksi
tai kolme kertaa kuvan osoitta-
massa järjestyksessä.
Kiristysmomentti:
103 N•m
Kiinnitä koristekapseli*.
*: Koristekapselia ei voi kiinnittää kompaktiin varapyörään.
Aseta puhjennut rengas, nosturi ja kaikki työkalut säilytyspaik-
koihinsa.
3
4
5
Autot, joissa on vanteen
kokoinen koristekapseliAutot, joissa on keskiosan
koristekapseli
Kohdista renkaan venttiili koriste-
kapselissa olevan loven kanssa.
6
OM42753FI.book Page 592 Tuesday, September 6, 2016 3:52 PM

5938-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
nKompakti varapyörä (joissakin malleissa)
lKompaktin varapyörän tunnistaa tekstistä TEMPORARY USE ONLY ren-
kaan sivupinnasta.
Käytä kompaktia varapyörää tilapäisesti ja vain hätätapauksissa.
l Muista tarkistaa kompaktin varapyörän ilmanpaine.
(S. 655)
n Käytettäessä kompaktia varapyörää (joissakin malleissa)
Koska kompakti varapyörä ei ole varustettu paineentunnistusventtiilillä ja
lähettimellä, ei myöskään alhaisesta rengaspaineesta saada varoitusta ren-
gaspainevaroittimelta. Valo jää palamaan myös, jos vaihdat kompaktin vara-
pyörän rengaspaineiden varoitusvalon syttymisen jälkeen.
n Jos kompakti vararengas on asennettuna (joissakin malleissa)
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla.
n Jos eturengas puhkeaa lumen tai jään pe ittämällä tiellä (autot, joissa on
kompakti varapyörä)
Asenna kompakti varapyörä auton taka-akselille. Suorita seuraavat toimenpi-
teet ja asenna lumiketjut auton etupyöriin:
Korvaa takapyörä kompaktilla varapyörällä.
Vaihda auton takapäästä irrottamasi pyörä puhjenneen etupyörän tilalle.
Kiinnitä lumiketjut etupyöriin.
n Hihna, jolla nosturi kiinnitetään
Vapautettuasi nosturia kiinnipitävän hih-
nan koukun lukitusreiästä , käännä hih-
naa ja kiinnitä koukku lukitusreikään .
1
2
3
1
2
OM42753FI.book Page 593 Tuesday, September 6, 2016 3:52 PM

5948-2. Toimenpiteet häiriön sattuessa
OM42753FI

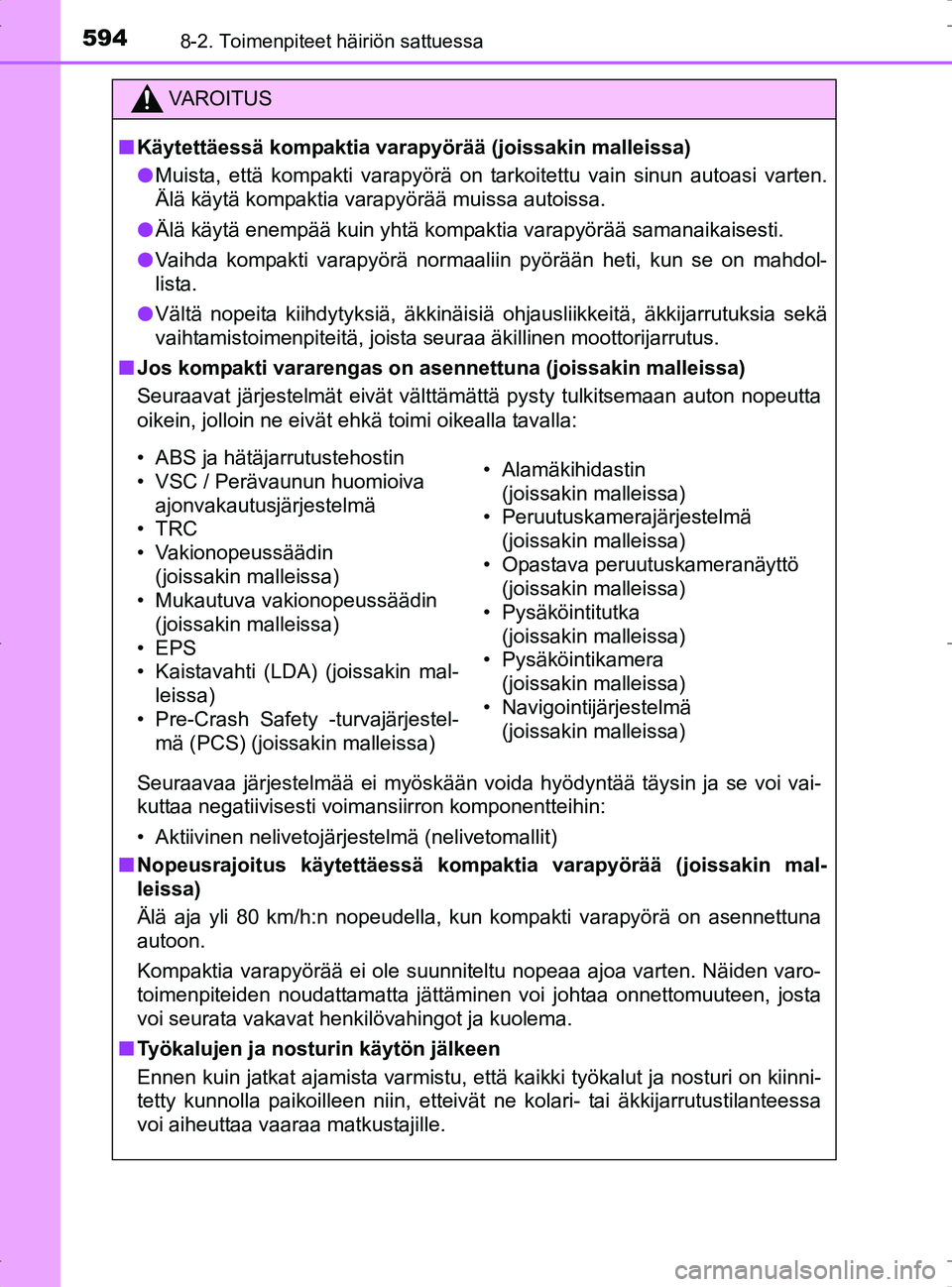

VA R O I T U S
nKäytettäessä kompaktia varap yörää (joissakin malleissa)
l Muista, että kompakti varapyörä on tarkoitettu vain sinun autoasi varten.
Älä käytä kompaktia varapyörää muissa autoissa.
l Älä käytä enempää kuin yhtä kompaktia varapyörää samanaikaisesti.
l Vaihda kompakti varapyörä normaaliin pyörään heti, kun se on mahdol-
lista.
l Vältä nopeita kiihdytyksiä, äkkinäisiä ohjausliikkeitä, äkkijarrutuksia sekä
vaihtamistoimenpiteitä, joista seuraa äkillinen moottorijarrutus.
n Jos kompakti vararengas on asennettuna (joissakin malleissa)
Seuraavat järjestelmät eivät välttämättä pysty tulkitsemaan auton nopeutta
oikein, jolloin ne eivät ehkä toimi oikealla tavalla:
Seuraavaa järjestelmää ei myöskään voida hyödyntää täysin ja se voi vai-
kuttaa negatiivisesti voimansiirron komponentteihin:
• Aktiivinen nelivetojärjestelmä (nelivetomallit)
n Nopeusrajoitus käytettäessä kompaktia varapyörää (joissakin mal-
leissa)
Älä aja yli 80 km/h:n nopeudella, kun kompakti varapyörä on asennettuna
autoon.
Kompaktia varapyörää ei ole suunniteltu nopeaa ajoa varten. Näiden varo-
toimenpiteiden noudattamatta jättäminen voi johtaa onnettomuuteen, josta
voi seurata vakavat henkilövahingot ja kuolema.
n Työkalujen ja nosturin käytön jälkeen
Ennen kuin jatkat ajamista varmistu, että kaikki työkalut ja nosturi on kiinni-
tetty kunnolla paikoilleen niin, etteivät ne kolari- tai äkkijarrutustilanteessa
voi aiheuttaa vaaraa matkustajille.
• ABS ja hätäjarrutustehostin
• VSC / Perävaunun huomioiva
ajonvakautusjärjestelmä
•TRC
• Vakionopeussäädin
(joissakin malleissa)
• Mukautuva vakionopeussäädin (joissakin malleissa)
•EPS
• Kaistavahti (LDA) (joissakin mal- leissa)
• Pre-Crash Safety -turvajärjestel- mä (PCS) (joissakin malleissa) • Alamäkihidastin
(joissakin malleissa)
• Peruutuskamerajärjestelmä
(joissakin malleissa)
• Opastava peruutuskameranäyttö (joissakin malleissa)
• Pysäköintitutka (joissakin malleissa)
• Pysäköintikamera
(joissakin malleissa)
• Navigointijärjestelmä (joissakin malleissa)
OM42753FI.book Page 594 Tuesday, September 6, 2016 3:52 PM

5958-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
HUOMAA
nOle varovainen, kun ajat kuoppien yli kompaktin varapyörän ollessa
asennettuna autoosi. (joissakin malleissa)
Kompaktilla varapyörällä ajettaessa auto on matalampi kuin ajettaessa nor-
maaleilla renkailla. Aja varovaisesti epätasaisilla tienpinnoilla.
n Ajaminen lumiketjuilla kompaktin varapyörän ollessa käytössä (joissa-
kin malleissa)
Älä kiinnitä lumiketjuja kompaktiin varapyörään.
Lumiketjut voivat vaurioittaa auton koria ja vaikuttaa huonontavasti ajo-omi-
naisuuksiin.
n Kun vaihdat renkaita (rengaspai nevaroittimella varustetut autot)
Kun irrotat tai asennat vanteita, renkaita tai paineentunnistusventtiilejä ja
lähettimiä, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon, sillä pai-
neentunnistusventtiilit ja lähettimet saattavat vaurioitua jos niitä käsitellään
vääriin.
OM42753FI.book Page 595 Tuesday, September 6, 2016 3:52 PM

5968-2. Toimenpiteet häiriön sattuessa
OM42753FI

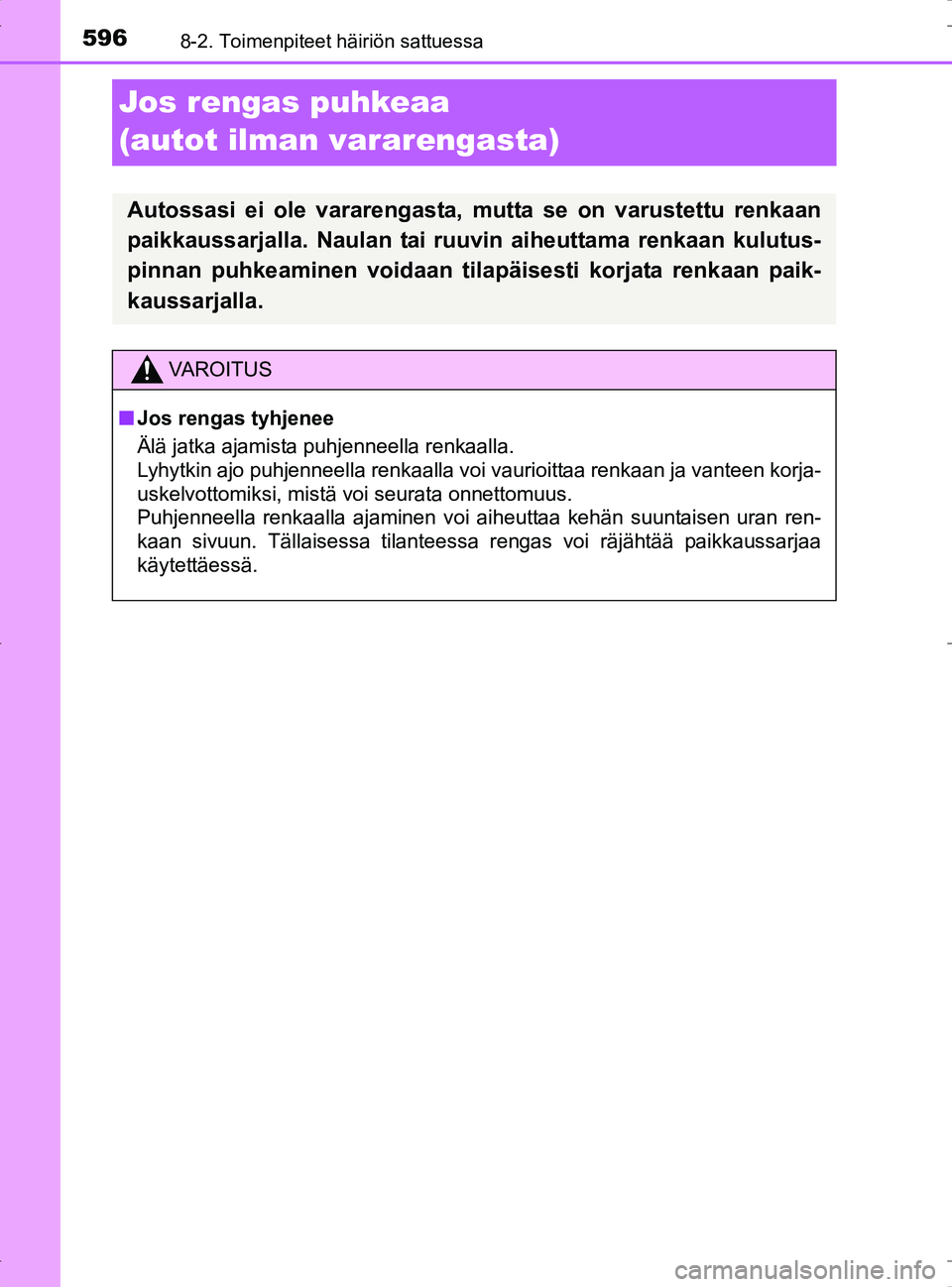

Jos rengas puhkeaa
(autot ilman vararengasta)
Autossasi ei ole vararengasta, mutta se on varustettu renkaan
paikkaussarjalla. Naulan tai ruuvin aiheuttama renkaan kulutus-
pinnan puhkeaminen voidaan tilapäisesti korjata renkaan paik-
kaussarjalla.
VA R O I T U S
n Jos rengas tyhjenee
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi v aurioittaa renkaan ja vanteen korja-
uskelvottomiksi, mistä voi seurata onnettomuus.
Puhjenneella renkaalla ajaminen vo i aiheuttaa kehän suuntaisen uran ren-
kaan sivuun. Tällaisessa tilanteessa rengas voi räjähtää paikkaussarjaa
käytettäessä.
OM42753FI.book Page 596 Tuesday, September 6, 2016 3:52 PM

5978-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI

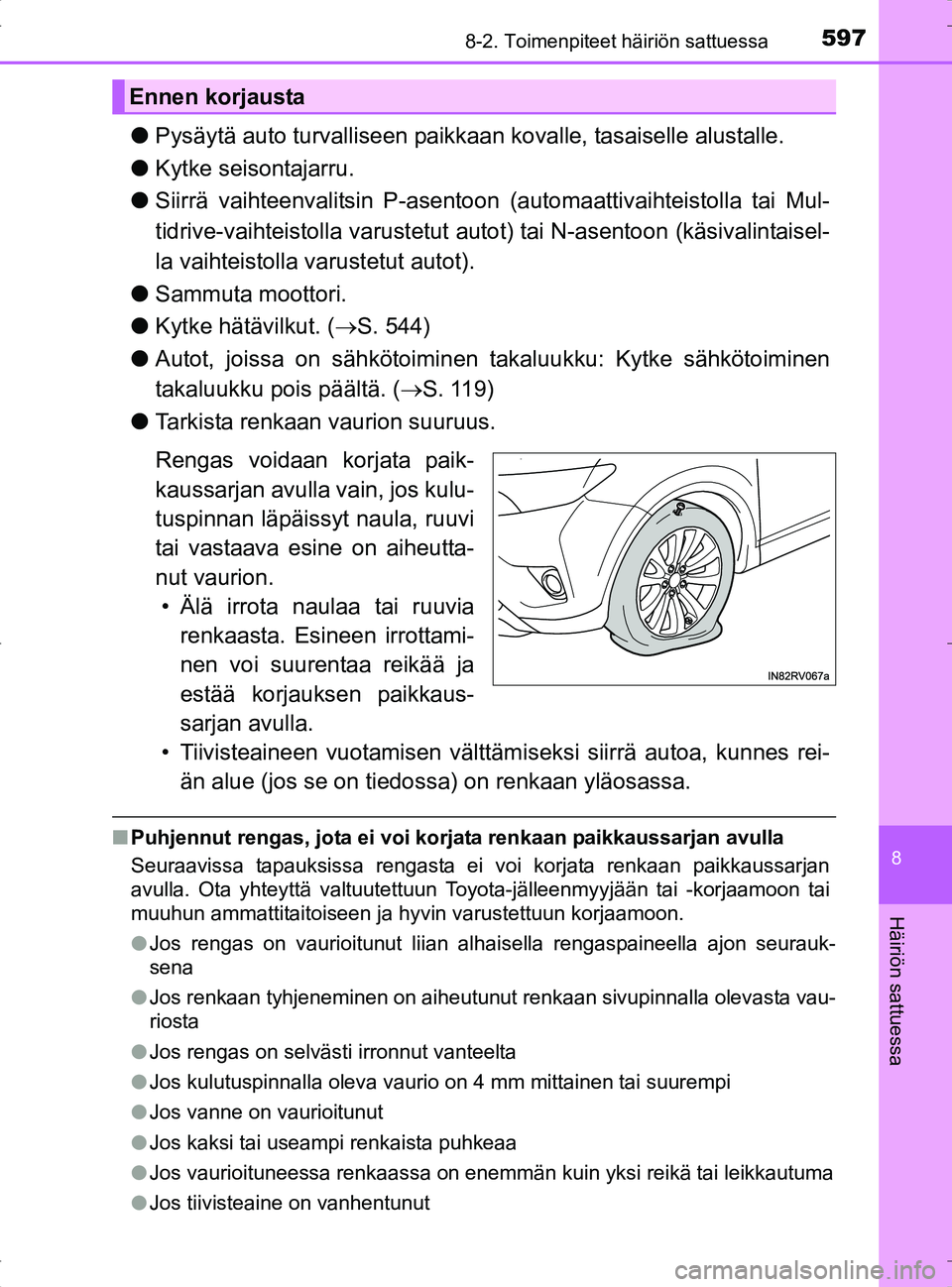

lPysäytä auto turvalliseen paikkaan kovalle, tasaiselle alustalle.
l Kytke seisontajarru.
l Siirrä vaihteenvalitsin P-asentoon (automaattivaihteistolla tai Mul-
tidrive-vaihteistolla varustetut auto t) tai N-asentoon (käsivalintaisel-
la vaihteistolla varustetut autot).
l Sammuta moottori.
l Kytke hätävilkut. ( S. 544)
l Autot, joissa on sähkötoiminen takaluukku: Kytke sähkötoiminen
takaluukku pois päältä. ( S. 119)
l Tarkista renkaan vaurion suuruus.
Rengas voidaan korjata paik-
kaussarjan avulla vain, jos kulu-
tuspinnan läpäissyt naula, ruuvi
tai vastaava esine on aiheutta-
nut vaurion.
• Älä irrota naulaa tai ruuvia renkaasta. Esineen irrottami-
nen voi suurentaa reikää ja
estää korjauksen paikkaus-
sarjan avulla.
• Tiivisteaineen vuotamisen välttämi seksi siirrä autoa, kunnes rei-
än alue (jos se on tiedos sa) on renkaan yläosassa.
nPuhjennut rengas, jota ei voi korjata renkaan paikkaussarjan avulla
Seuraavissa tapauksissa rengasta ei voi korjata renkaan paikkaussarjan
avulla. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
lJos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauk-
sena
l Jos renkaan tyhjeneminen on aiheutunut renkaan sivupinnalla olevasta vau-
riosta
l Jos rengas on selvästi irronnut vanteelta
l Jos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
l Jos vanne on vaurioitunut
l Jos kaksi tai useampi renkaista puhkeaa
l Jos vaurioituneessa renkaassa on enemmän kuin yksi reikä tai leikkautuma
l Jos tiivisteaine on vanhentunut
Ennen korjausta
OM42753FI.book Page 597 Tuesday, September 6, 2016 3:52 PM

5988-2. Toimenpiteet häiriön sattuessa
OM42753FI
*1: Se saattaa olla asetettu samaan paikkaan renkaan paikkaussarjan kanssa
*2: Nosturin esiin ottaminen (S. 586)
*3: Nosturin käyttö ( S. 588)
Renkaan paikkaussarjan, nostu rin ja työkalujen sijainti
Työkalupussi (joissakin mal-
leissa)
*1
Nosturi (joissakin malleissa)*2, 3
Renkaan paikkaussarja1
2
3
OM42753FI.book Page 598 Tuesday, September 6, 2016 3:52 PM

5998-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI

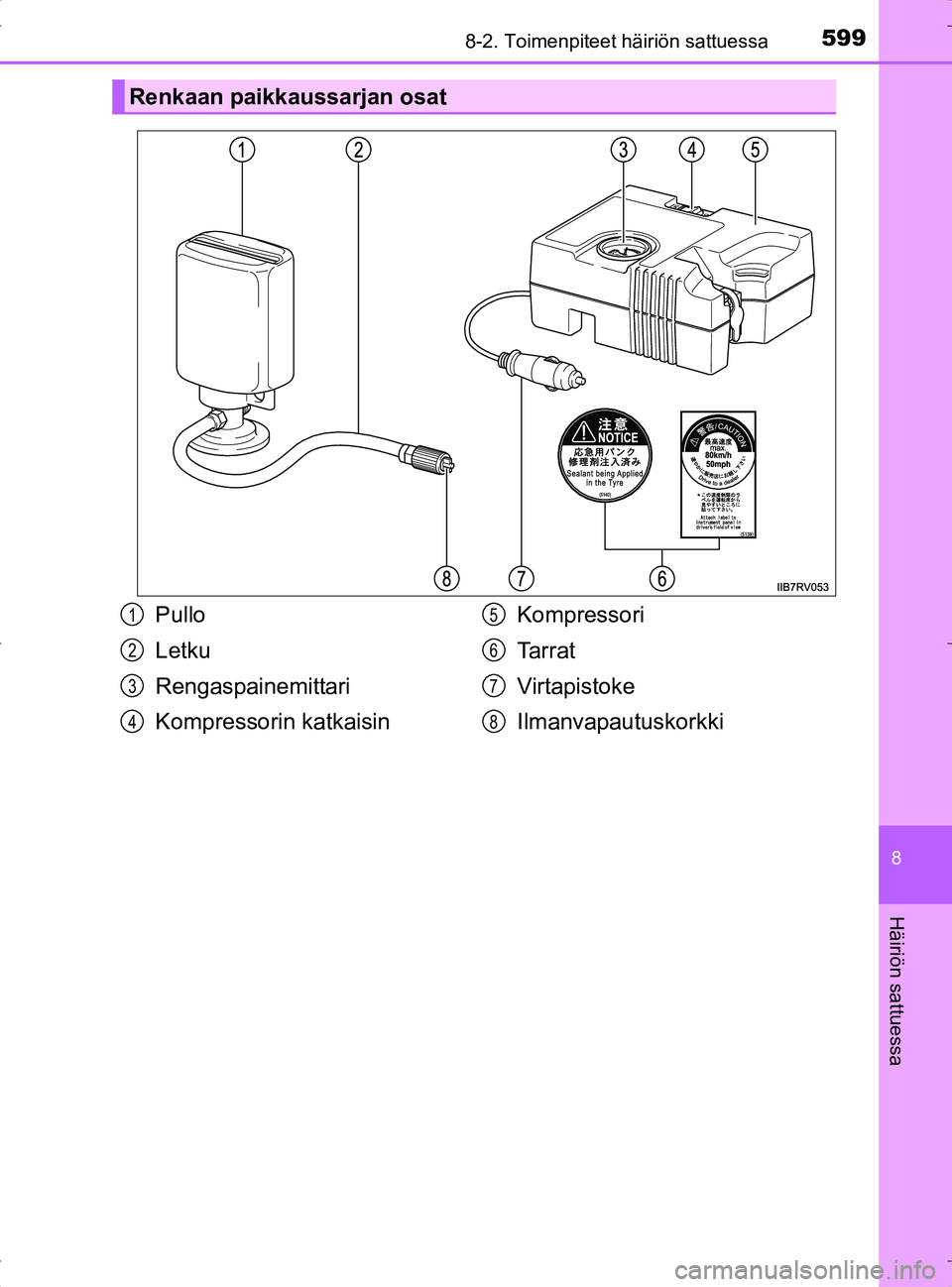

Renkaan paikkaussarjan osat
Pullo
Letku
Rengaspainemittari
Kompressorin katkaisinKompressori
Ta r r a t
Virtapistoke
Ilmanvapautuskorkki1
2
3
4
5
6
7
8
OM42753FI.book Page 599 Tuesday, September 6, 2016 3:52 PM

6008-2. Toimenpiteet häiriön sattuessa
OM42753FI

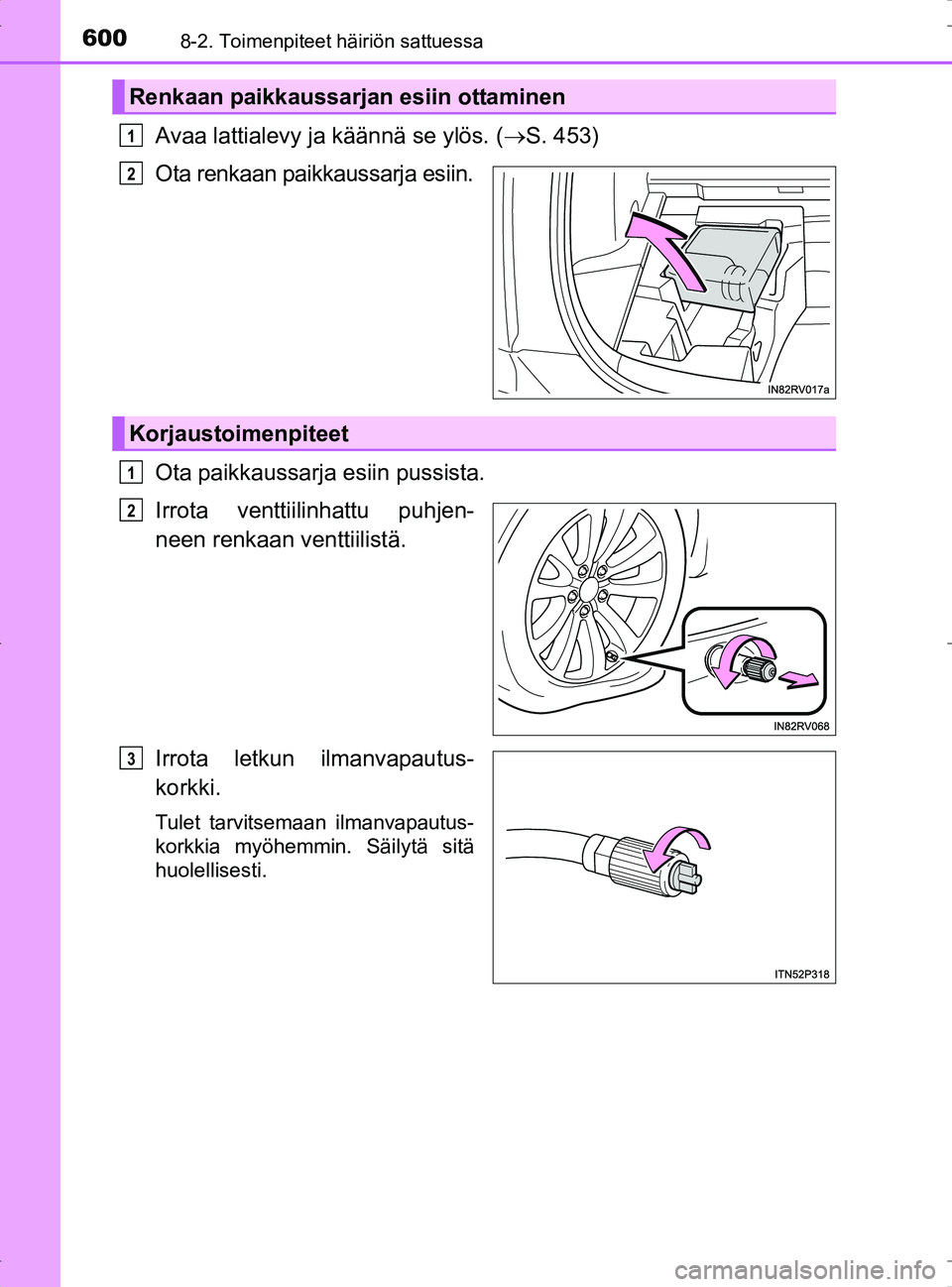

Avaa lattialevy ja käännä se ylös. (S. 453)
Ota renkaan paikkaussarja esiin.
Ota paikkaussarja esiin pussista.
Irrota venttiilinhattu puhjen-
neen renkaan venttiilistä.
Irrota letkun ilmanvapautus-
korkki.
Tulet tarvitsemaan ilmanvapautus-
korkkia myöhemmin. Säilytä sitä
huolellisesti.
Renkaan paikkaussarjan esiin ottaminen
1
2
Korjaustoimenpiteet
1
2
3
