TOYOTA RAV4 2017 Omistajan Käsikirja (in Finnish)

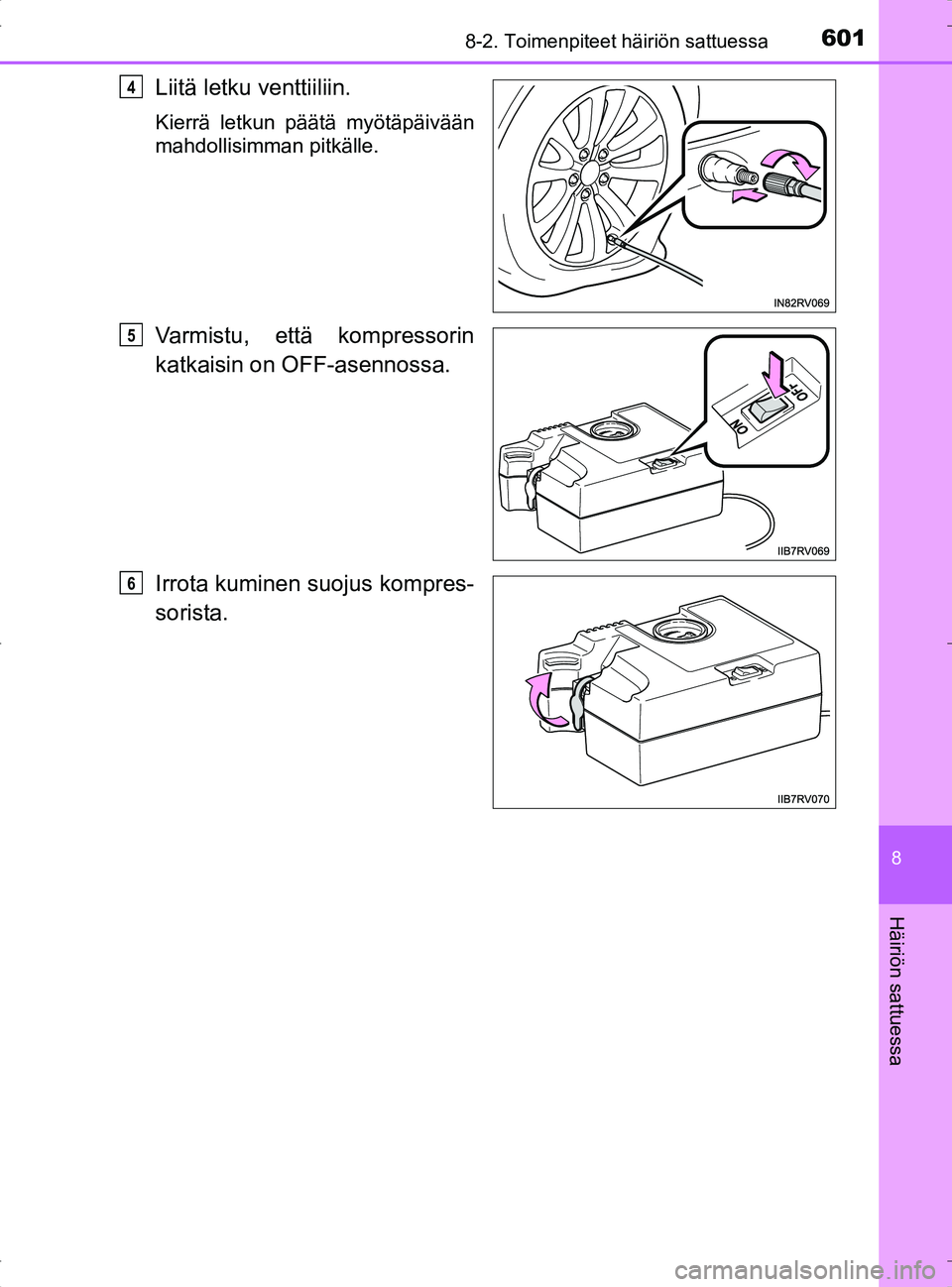

6018-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään
mahdollisimman pitkälle.
Varmistu, että kompressorin
katkaisin on OFF-asennossa.
Irrota kuminen suojus kompres-
sorista.
4
5
6
OM42753FI.book Page 601 Tuesday, September 6, 2016 3:52 PM

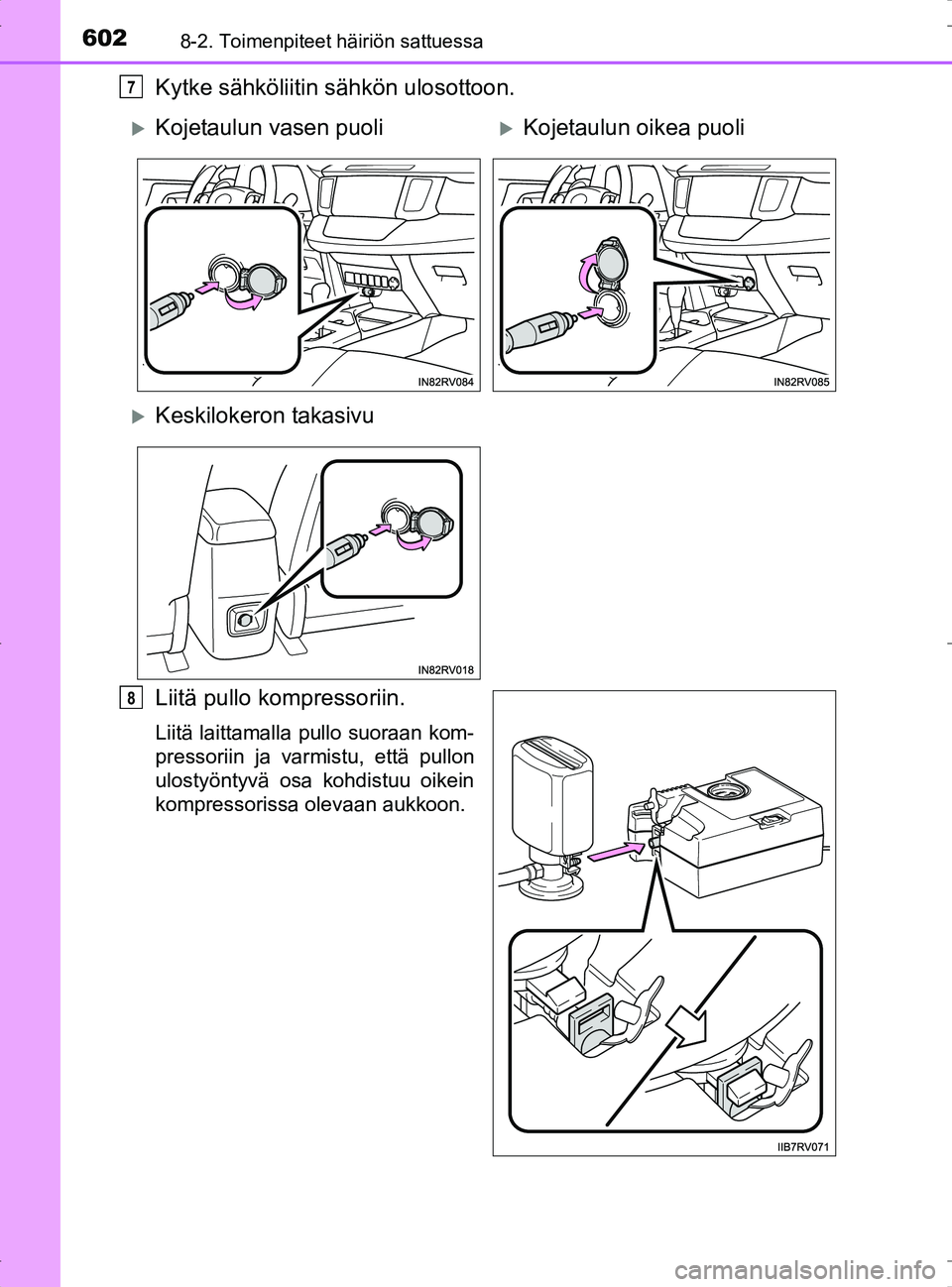

6028-2. Toimenpiteet häiriön sattuessa
OM42753FI
Kytke sähköliitin sähkön ulosottoon.
Liitä pullo kompressoriin.
Liitä laittamalla pullo suoraan kom-
pressoriin ja varmistu, että pullon
ulostyöntyvä osa kohdistuu oikein
kompressorissa olevaan aukkoon.
7
Kojetaulun vasen puoliKojetaulun oikea puoli
Keskilokeron takasivu
8
OM42753FI.book Page 602 Tuesday, September 6, 2016 3:52 PM

6038-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
Kiinnitä 2 tarraa kuvan mukai-
sesti.
Poista lika ja kosteus vanteesta
ennen tarran kiinnitystä.
Jos et pysty kiinnittämään tarroja,
informoi lähintä valtuutettua Toyota-
jälleenmyyjää tai -korjaamoa, ren-
gasliikettä tai muuta ammattitai-
toista ja hyvin varustettua
korjaamoa siitä, että tiivisteainetta
on käytetty vuodon tukkimiseen,
kun korjautat tai vaihdatat renkaan.
Tarkista, mikä on ohjeistettu
rengaspaine.
Rengaspaine on ilmoitettu kuljetta-
jan puolen sivupilarissa kuvan
osoittamassa paikassa. (S. 655)
Käynnistä moottori. ( S. 192, 195)
Kytke kompressor i päälle tiivis-
teaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
9
10
11
12
OM42753FI.book Page 603 Tuesday, September 6, 2016 3:52 PM

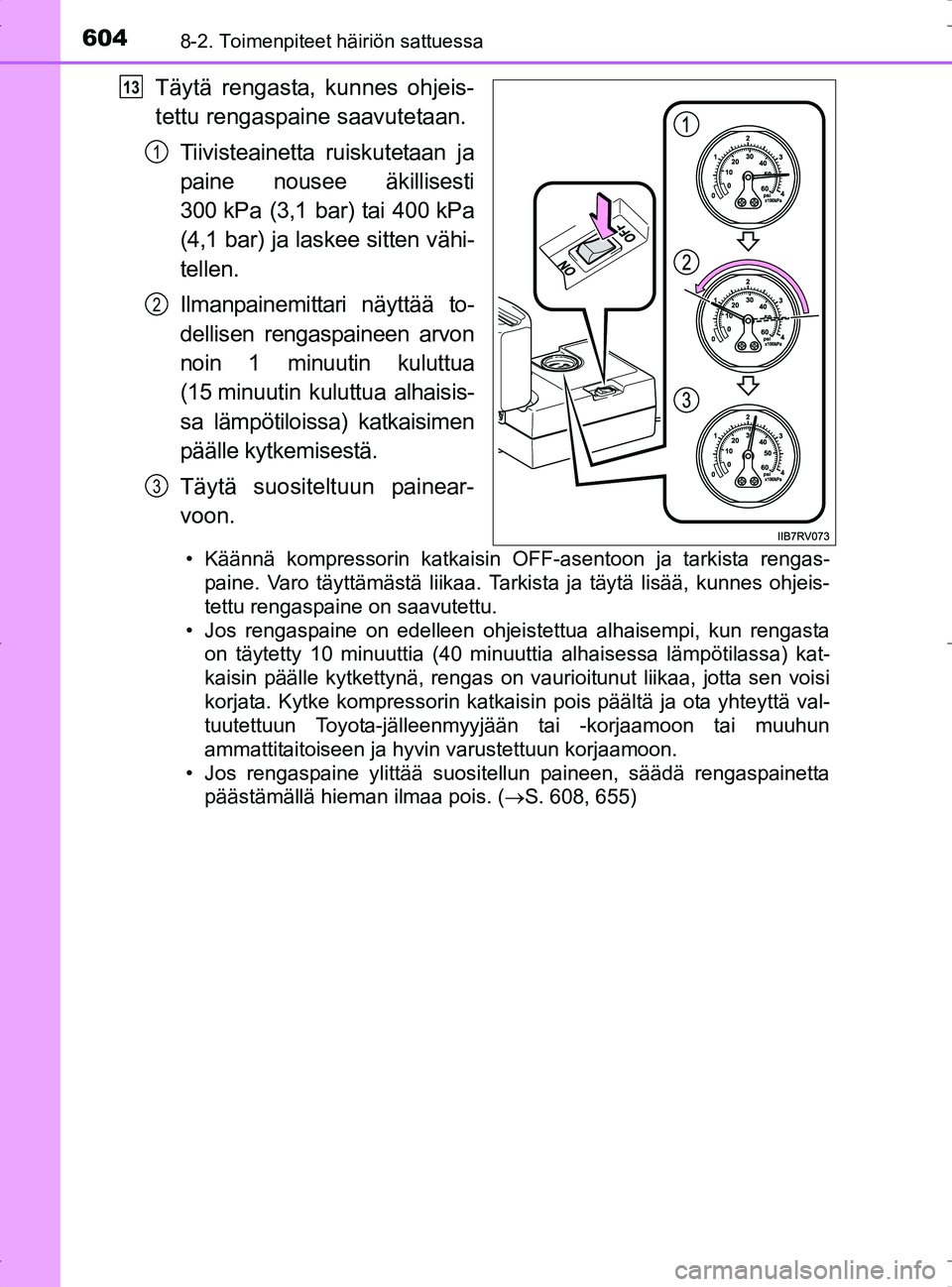

6048-2. Toimenpiteet häiriön sattuessa
OM42753FI
Täytä rengasta, kunnes ohjeis-
tettu rengaspaine saavutetaan.Tiivisteainetta ruiskutetaan ja
paine nousee äkillisesti
300 kPa (3,1 bar) tai 400 kPa
(4,1 bar) ja laskee sitten vähi-
tellen.
Ilmanpainemittari näyttää to-
dellisen rengaspaineen arvon
noin 1 minuutin kuluttua
(15 minuutin kuluttua alhaisis-
sa lämpötiloissa) katkaisimen
päälle kytkemisestä.
Täytä suositeltuun painear-
voon.
• Käännä kompressorin katkaisin OFF-asentoon ja tarkista rengas-paine. Varo täyttämästä liikaa. Tarkista ja täytä lisää, kunnes ohjeis-
tettu rengaspaine on saavutettu.
• Jos rengaspaine on edelleen ohjeistettua alhaisempi, kun rengasta on täytetty 10 minuuttia (40 minuuttia alhaisessa lämpötilassa) kat-
kaisin päälle kytkettynä, rengas on vaurioitunut liikaa, jotta sen voisi
korjata. Kytke kompressorin katkaisin pois päältä ja ota yhteyttä val-
tuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
• Jos rengaspaine ylittää suositellun paineen, säädä rengaspainetta päästämällä hieman ilmaa pois. ( S. 608, 655)
13
1
2
3
OM42753FI.book Page 604 Tuesday, September 6, 2016 3:52 PM

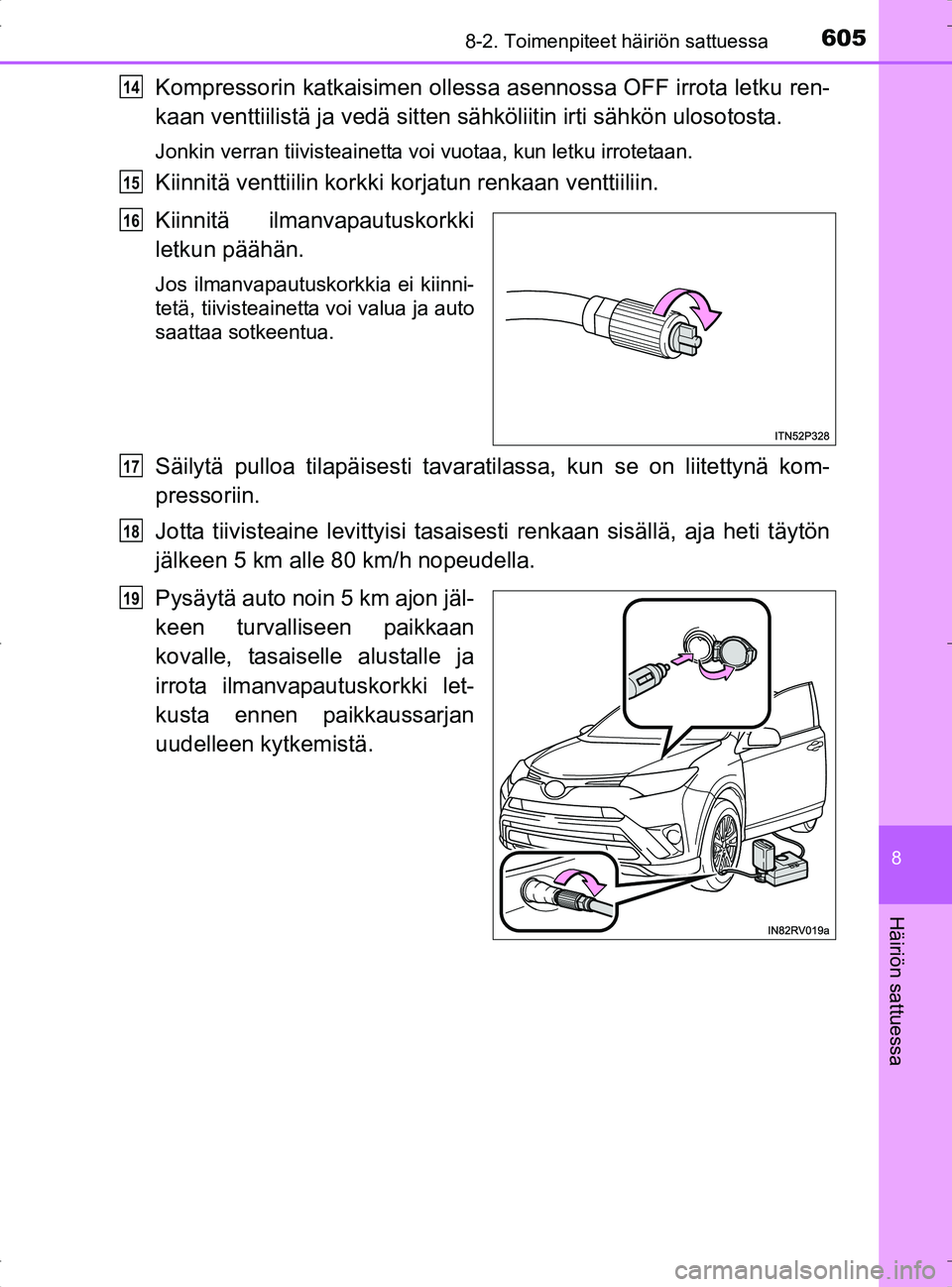

6058-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
Kompressorin katkaisimen ollessa asennossa OFF irrota letku ren-
kaan venttiilistä ja vedä sitten sähköliitin irti sähkön ulosotosta.
Jonkin verran tiivisteainetta voi vuotaa, kun letku irrotetaan.
Kiinnitä venttiilin korkki korjatun renkaan venttiiliin.
Kiinnitä ilmanvapautuskorkki
letkun päähän.
Jos ilmanvapautuskorkkia ei kiinni-
tetä, tiivisteainetta voi valua ja auto
saattaa sotkeentua.
Säilytä pulloa tilapäisesti tavaratilassa, kun se on liitettynä kom-
pressoriin.
Jotta tiivisteaine levittyisi tasais esti renkaan sisällä, aja heti täytön
jälkeen 5 km alle 80 km/h nopeudella.
Pysäytä auto noin 5 km ajon jäl-
keen turvalliseen paikkaan
kovalle, tasaiselle alustalle ja
irrota ilmanvapautuskorkki let-
kusta ennen paikkaussarjan
uudelleen kytkemistä.
14
15
16
17
18
19
OM42753FI.book Page 605 Tuesday, September 6, 2016 3:52 PM

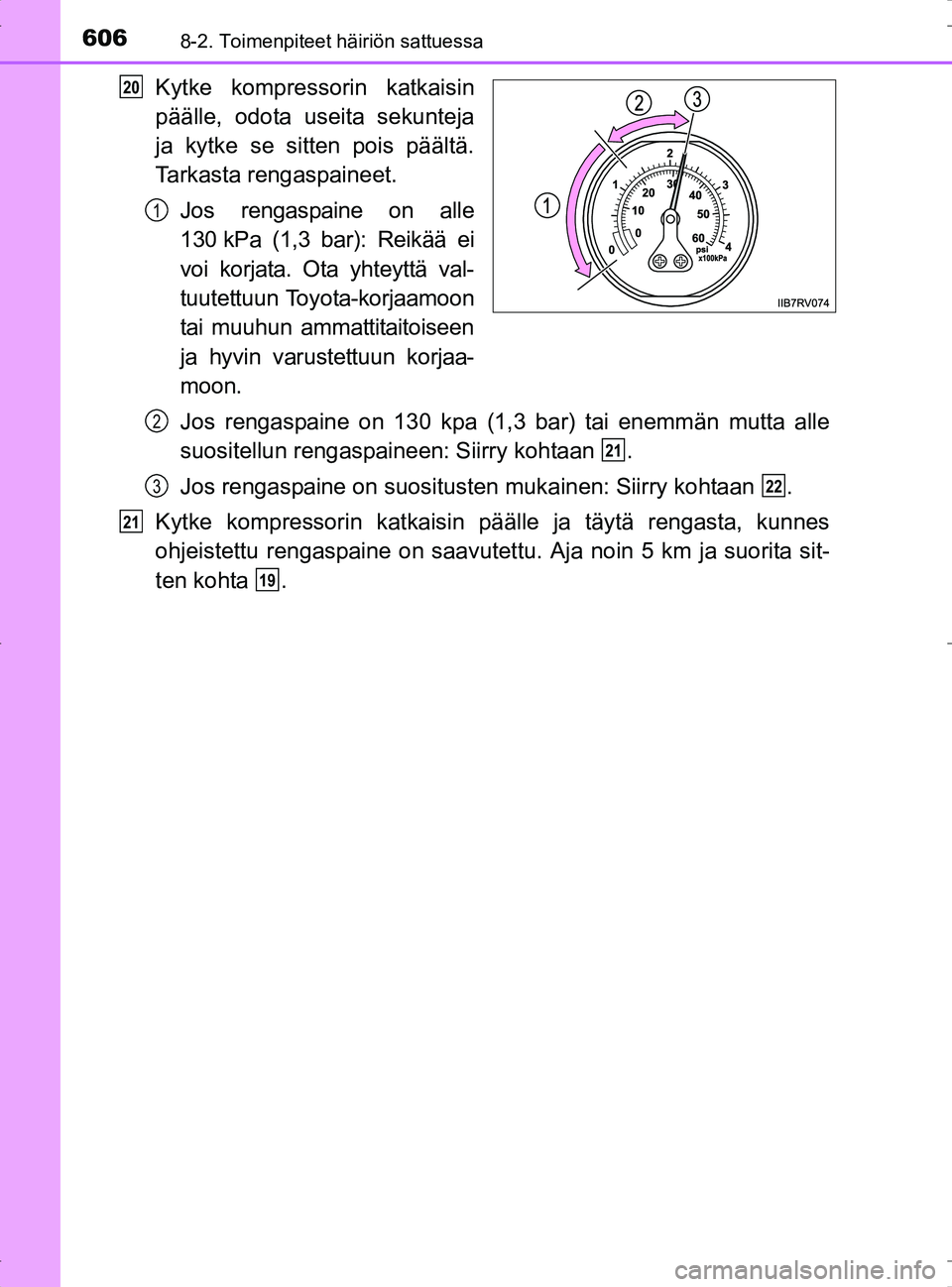

6068-2. Toimenpiteet häiriön sattuessa
OM42753FI
Kytke kompressorin katkaisin
päälle, odota useita sekunteja
ja kytke se sitten pois päältä.
Tarkasta rengaspaineet.Jos rengaspaine on alle
130 kPa (1,3 bar): Reikää ei
voi korjata. Ota yhteyttä val-
tuutettuun Toyota-korjaamoon
tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaa-
moon.
Jos rengaspaine on 130 kpa (1,3 bar) tai enemmän mutta alle
suositellun rengaspaineen: Siirry kohtaan .
Jos rengaspaine on suositusten mukainen: Siirry kohtaan .
Kytke kompressorin katkaisin päälle ja täytä rengasta, kunnes
ohjeistettu rengaspaine on saavutet tu. Aja noin 5 km ja suorita sit-
ten kohta .20
1
2
21
322
21
19
OM42753FI.book Page 606 Tuesday, September 6, 2016 3:52 PM

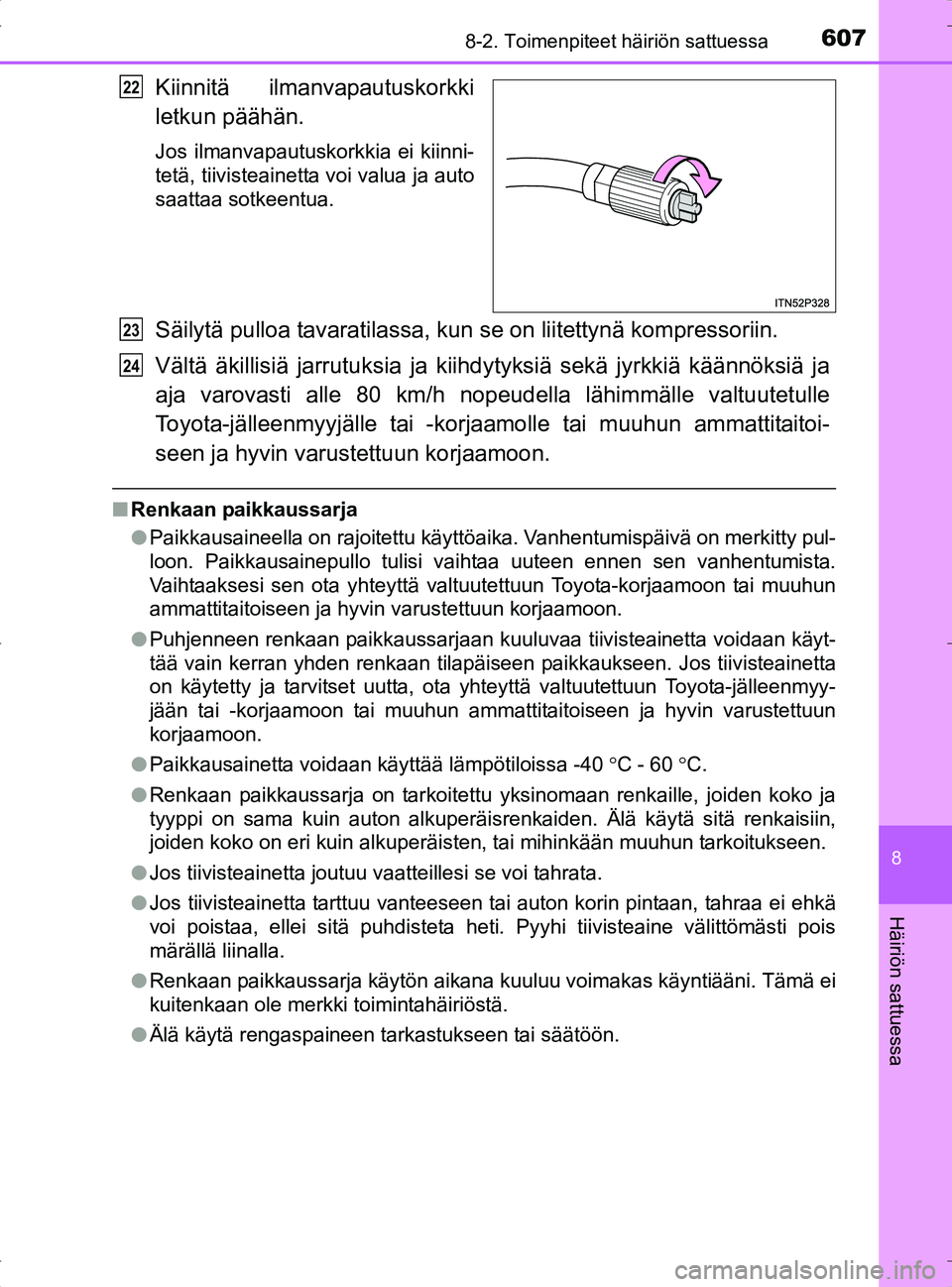

6078-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
Kiinnitä ilmanvapautuskorkki
letkun päähän.
Jos ilmanvapautuskorkkia ei kiinni-
tetä, tiivisteainetta voi valua ja auto
saattaa sotkeentua.
Säilytä pulloa tavaratilassa, kun se on liitettynä kompressoriin.
Vältä äkillisiä jarrutuksia ja kiih dytyksiä sekä jyrkkiä käännöksiä ja
aja varovasti alle 80 km/h nopeudella lähimmälle valtuutetulle
Toyota-jälleenmyyjälle tai -korjaamolle tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
n Renkaan paikkaussarja
lPaikkausaineella on rajoitettu käyttöaika. Vanhentumispäivä on merkitty pul-
loon. Paikkausainepullo tulisi vaihtaa uuteen ennen sen vanhentumista.
Vaihtaaksesi sen ota yhteyttä valtuutettuun Toyota-korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Puhjenneen renkaan paikkaussarjaan kuuluvaa tiivisteainetta voidaan käyt-
tää vain kerran yhden renkaan tilapäiseen paikkaukseen. Jos tiivisteainetta
on käytetty ja tarvitset uutta, ota yhteyttä valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
l Paikkausainetta voidaan käyttää lämpötiloissa -40 C - 60  C.
l Renkaan paikkaussarja on tarkoitettu yksinomaan renkaille, joiden koko ja
tyyppi on sama kuin auton alkuperäisrenkaiden. Älä käytä sitä renkaisiin,
joiden koko on eri kuin alkuperäisten, tai mihinkään muuhun tarkoitukseen.
l Jos tiivisteainetta joutuu vaatteillesi se voi tahrata.
l Jos tiivisteainetta tarttuu vanteeseen tai auton korin pintaan, tahraa ei ehkä
voi poistaa, ellei sitä puhdisteta heti. Pyyhi tiivisteaine välittömästi pois
märällä liinalla.
l Renkaan paikkaussarja käytön aikana kuuluu voimakas käyntiääni. Tä\
mä ei
kuitenkaan ole merkki toimintahäiriöstä.
l Älä käytä rengaspaineen tarkastukseen tai säätöön.
22
23
24
OM42753FI.book Page 607 Tuesday, September 6, 2016 3:52 PM

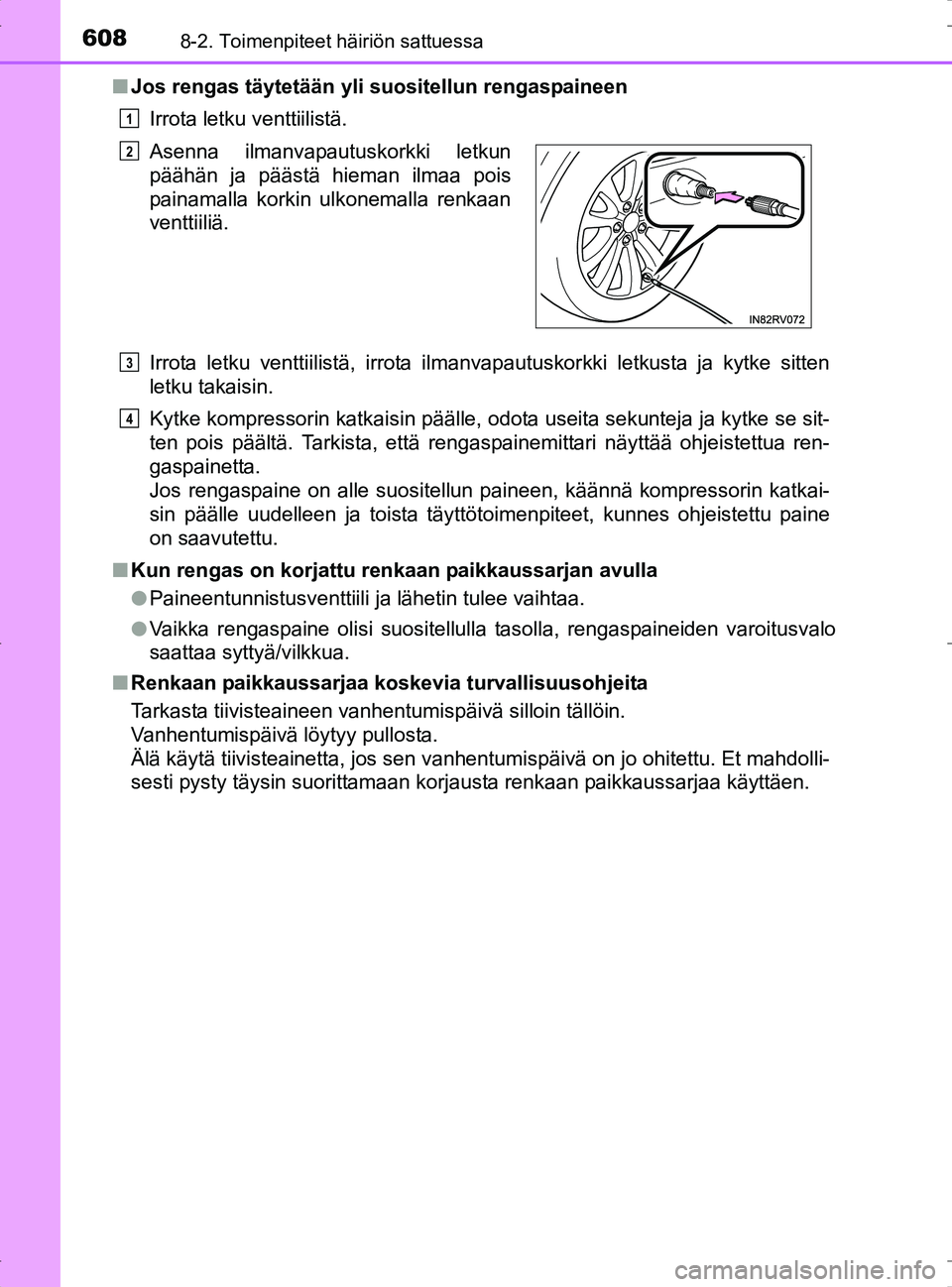

6088-2. Toimenpiteet häiriön sattuessa
OM42753FIn
Jos rengas täytetään yli suositellun rengaspaineen
Irrota letku venttiilistä.
Irrota letku venttiilistä, irrota ilmanvapautuskorkki letkusta ja kytke sitten
letku takaisin.
Kytke kompressorin katkaisin päälle, odota useita sekunteja ja kytke se sit-
ten pois päältä. Tarkista, että rengaspainemittari näyttää ohjeistettua ren-
gaspainetta.
Jos rengaspaine on alle suositellun paineen, käännä kompressorin katkai-
sin päälle uudelleen ja toista täyttötoimenpiteet, kunnes ohjeistettu paine
on saavutettu.
n Kun rengas on korjattu re nkaan paikkaussarjan avulla
l Paineentunnistusventtiili ja lähetin tulee vaihtaa.
l Vaikka rengaspaine olisi suositellulla tasolla, rengaspaineiden varoitusvalo
saattaa syttyä/vilkkua.
n Renkaan paikkaussarjaa koskevia turvallisuusohjeita
Tarkasta tiivisteaineen vanhentumispäivä silloin tällöin.
Vanhentumispäivä löytyy pullosta.
Älä käytä tiivisteainetta, jos sen vanhentumispäivä on jo ohitettu. Et mahdolli-
sesti pysty täysin suorittamaan korjausta renkaan paikkaussarjaa käyttäen.Asenna ilmanvapautuskorkki letkun
päähän ja päästä hieman ilmaa pois
painamalla korkin ulkonemalla renkaan
venttiiliä.
1
2
3
4
OM42753FI.book Page 608 Tuesday, September 6, 2016 3:52 PM

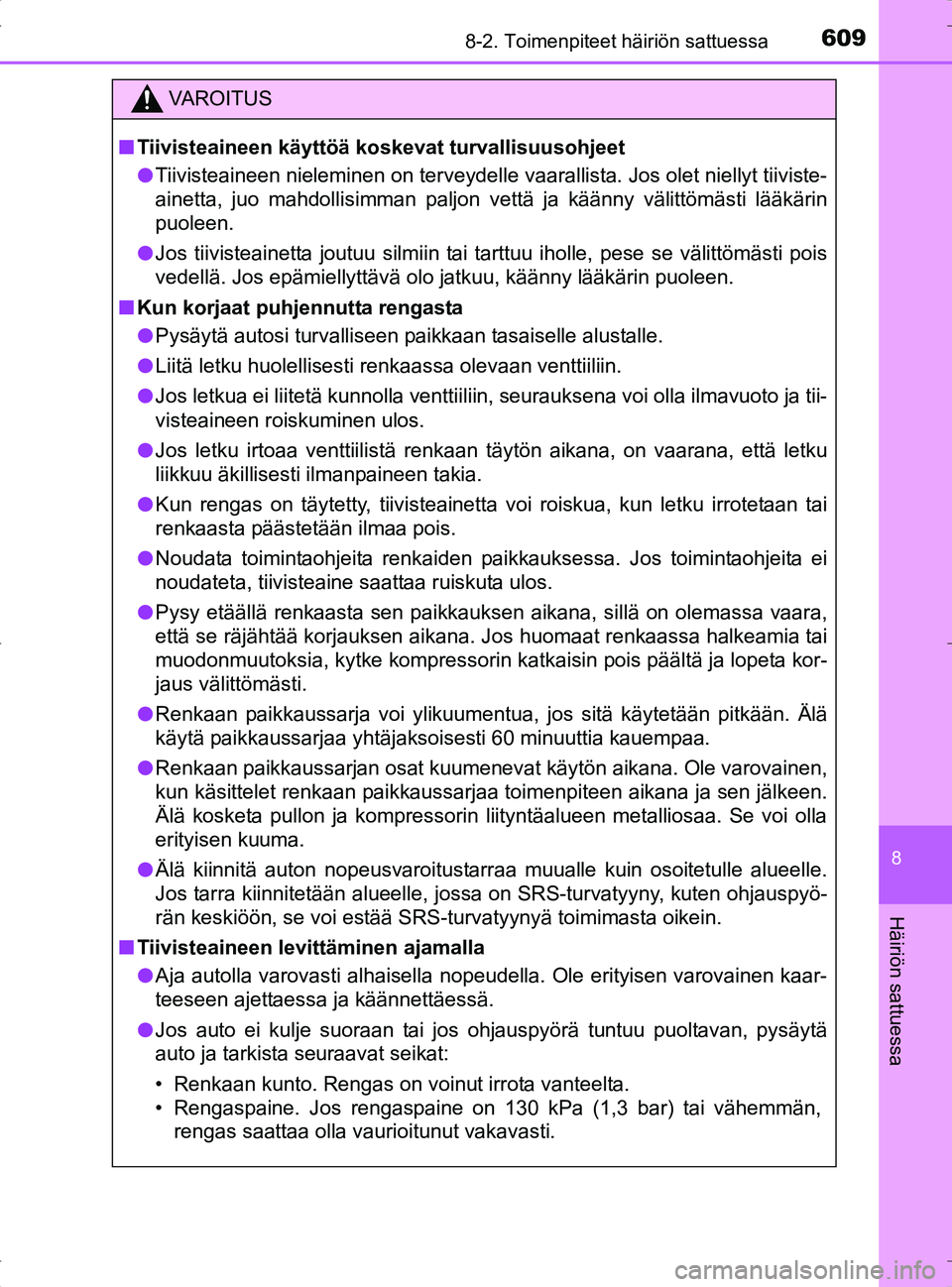

6098-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI
VA R O I T U S
nTiivisteaineen käyttöä koskevat turvallisuusohjeet
l Tiivisteaineen nieleminen on terveydelle vaarallista. Jos olet niellyt tiiviste-
ainetta, juo mahdollisimman paljon vettä ja käänny välittömästi lääkärin
puoleen.
l Jos tiivisteainetta joutuu silmiin tai tarttuu iholle, pese se välittömästi pois
vedellä. Jos epämiellyttävä olo jatkuu, käänny lää\
kärin puoleen.
n Kun korjaat puhjennutta rengasta
l Pysäytä autosi turvalliseen paikkaan tasaiselle alustalle.
l Liitä letku huolellisesti renkaassa olevaan venttiiliin.
l Jos letkua ei liitetä kunnolla venttiiliin, seurauksena voi olla ilmavuoto ja tii-
visteaineen roiskuminen ulos.
l Jos letku irtoaa venttiilistä renkaan täytön aikana, on vaarana, että letku
liikkuu äkillisesti ilmanpaineen takia.
l Kun rengas on täytetty, tiivisteainetta voi roiskua, kun letku irrotetaan tai
renkaasta päästetään ilmaa pois.
l Noudata toimintaohjeita renkaiden paikkauksessa. Jos toimintaohjeita ei
noudateta, tiivisteaine saattaa ruiskuta ulos.
l Pysy etäällä renkaasta sen paikkauksen aikana, sillä on olemassa vaara,
että se räjähtää korjauksen aikana. Jos huomaat renkaassa halkeamia tai
muodonmuutoksia, kytke kompressorin katkaisin pois päältä ja lopeta kor-
jaus välittömästi.
l Renkaan paikkaussarja voi ylikuumentua, jos sitä käytetään pitkään. Älä
käytä paikkaussarjaa yhtäjaksoisesti 60 minuuttia kauempaa.
l Renkaan paikkaussarjan osat kuumenevat käytön aikana. Ole varovainen,
kun käsittelet renkaan paikkaussarjaa toimenpiteen aikana ja sen jälkeen.
Älä kosketa pullon ja kompressorin liityntäalueen metalliosaa. Se voi olla
erityisen kuuma.
l Älä kiinnitä auton nopeusvaroitustarraa muualle kuin osoitetulle alueelle.
Jos tarra kiinnitetään alueelle, jossa on SRS-turvatyyny, kuten ohjauspyö-
rän keskiöön, se voi estää SRS-turvatyynyä toimimasta oikein.
n Tiivisteaineen levittäminen ajamalla
l Aja autolla varovasti alhaisella nopeudella. Ole erityisen varovainen kaar-
teeseen ajettaessa ja käännettäessä.
l Jos auto ei kulje suoraan tai jos ohjauspyörä tuntuu puoltavan, pysäytä
auto ja tarkista seuraavat seikat:
• Renkaan kunto. Rengas on voinut irrota vanteelta.
• Rengaspaine. Jos rengaspaine on 130 kPa (1,3 bar) tai vähemmän,
rengas saattaa olla vaurioitunut vakavasti.
OM42753FI.book Page 609 Tuesday, September 6, 2016 3:52 PM

6108-2. Toimenpiteet häiriön sattuessa
OM42753FI
HUOMAA
nJos rengas korjataan tiivisteaineella
l Rengas voidaan korjata paikkaussarjan avulla vain, jos kulutuspinnan
läpäissyt naula, ruuvi tai vastaava esine on aiheuttanut vaurion.
Älä irrota terävää esinettä renkaasta. Esineen irrottaminen voi suurentaa
reikää ja estää korjauksen renkaan paikkaussarjan avulla.
l Renkaan paikkaussarja ei ole vedenkestävä. Varmista, ettei paikkaussarja
pääse kastumaan, kun sitä käytetään esimerkiksi sateessa.
l Älä laita renkaan paikkaussarjaa suoran pölyiseen maahan, kuten pienta-
reella olevaan hiekkaan. Jos renkaan paikkaussarja imee sisäänsä pölyä
tms., seurauksena voi olla toimintahäiriö.
n Renkaan paikkaussarjan käyttö
l Paikkaussarjan virtalähteen tulee antaa henkilöautokäyttöön soveltuvaa
12 V DC -tasavirtaa. Älä liitä renkaan paikkaussarjaa mihinkään muuhun
virtalähteeseen.
l Jos renkaan paikkaussarjan päälle roiskuu bensiiniä, paikkaussarja saat-
taa vaurioitua. Huolehdi siitä, ettei se pääse kosketuksiin bensiinin
kanssa.
l Säilytä renkaan paikkaussarjaa tavaratilassa poissa lasten ulottuvilta.
l Älä yritä purkaa tai muunnella renkaan paikkaussarjaa. Älä altista osia,
kuten rengaspainemittaria, iskuille. Ne voivat aiheuttaa toimintahäiriön.
n Välttyäksesi vahingoittamasta paineentunnistusventtiilejä ja lähettimiä
(rengaspainevaroittimella varustetut autot)
Jos rengas paikataan renkaan paikkaussarjan nestemäisen paikkausaineen
avulla, paineentunnistusventtiili ja lähe tin eivät välttämättä toimi normaalilla
tavalla. Jos käytetään nestemäistä paikkausainetta, ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon mahdollisimman pian. Jos olet käyttänyt
nestemäistä paikkausainetta, muista vaihtaa paineentunnistusventtiili ja
lähetin korjauttaessasi tai vaihtaessasi renkaan. (S. 510)
OM42753FI.book Page 610 Tuesday, September 6, 2016 3:52 PM
