6218-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI

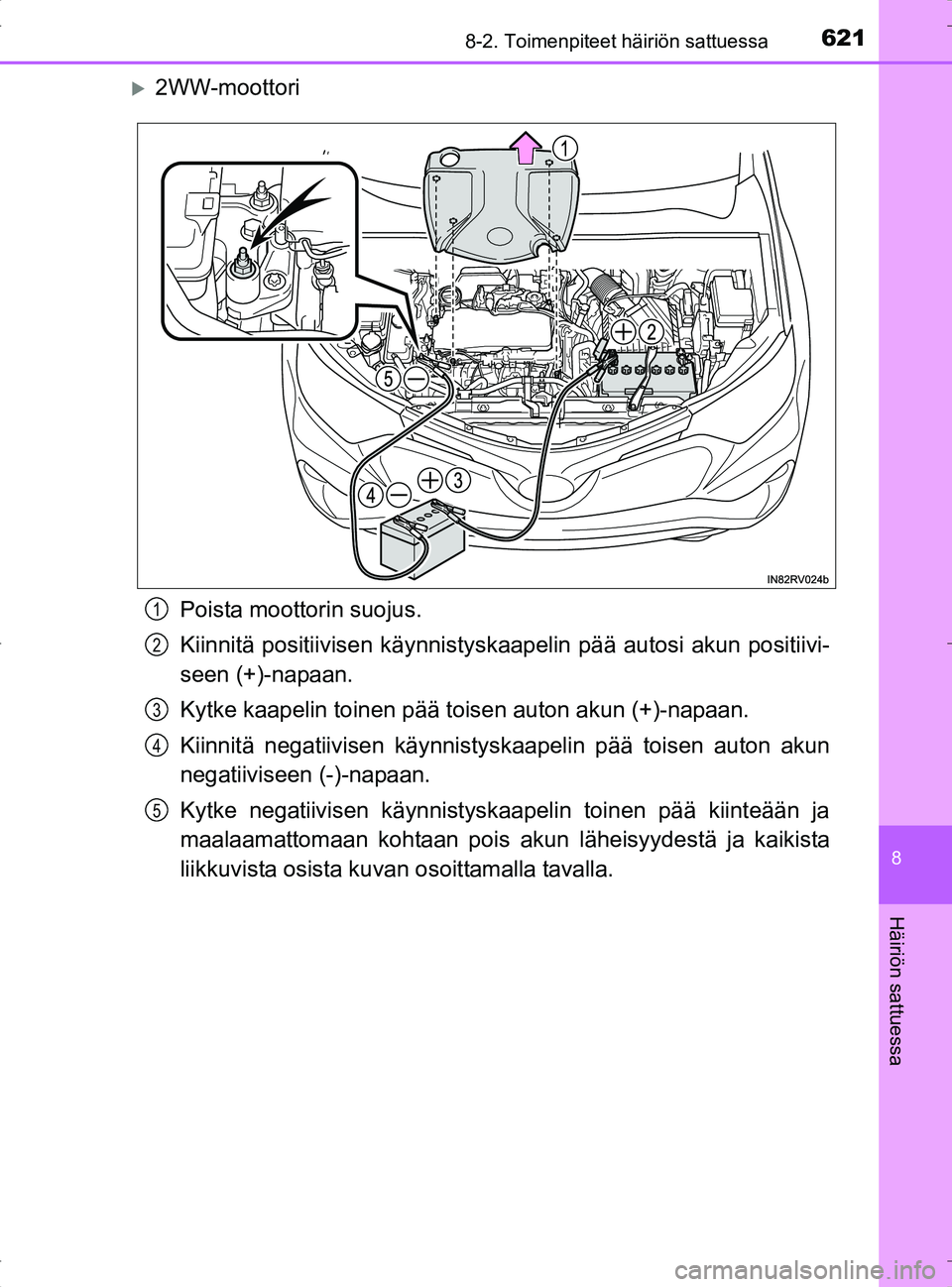

2WW-moottoriPoista moottorin suojus.
Kiinnitä positiivisen kä ynnistyskaapelin pää autosi akun positiivi-
seen (+)-napaan.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistys kaapelin pää toisen auton akun
negatiiviseen (-)-napaan.
Kytke negatiivisen käynnistyskaapelin toinen pää kiinteään ja
maalaamattomaan kohtaan pois akun läheisyydestä ja kaikista
liikkuvista osista kuvan osoittamalla tavalla.
1
2
3
4
5
OM42753FI.book Page 621 Tuesday, September 6, 2016 3:52 PM

6228-2. Toimenpiteet häiriön sattuessa
OM42753FI

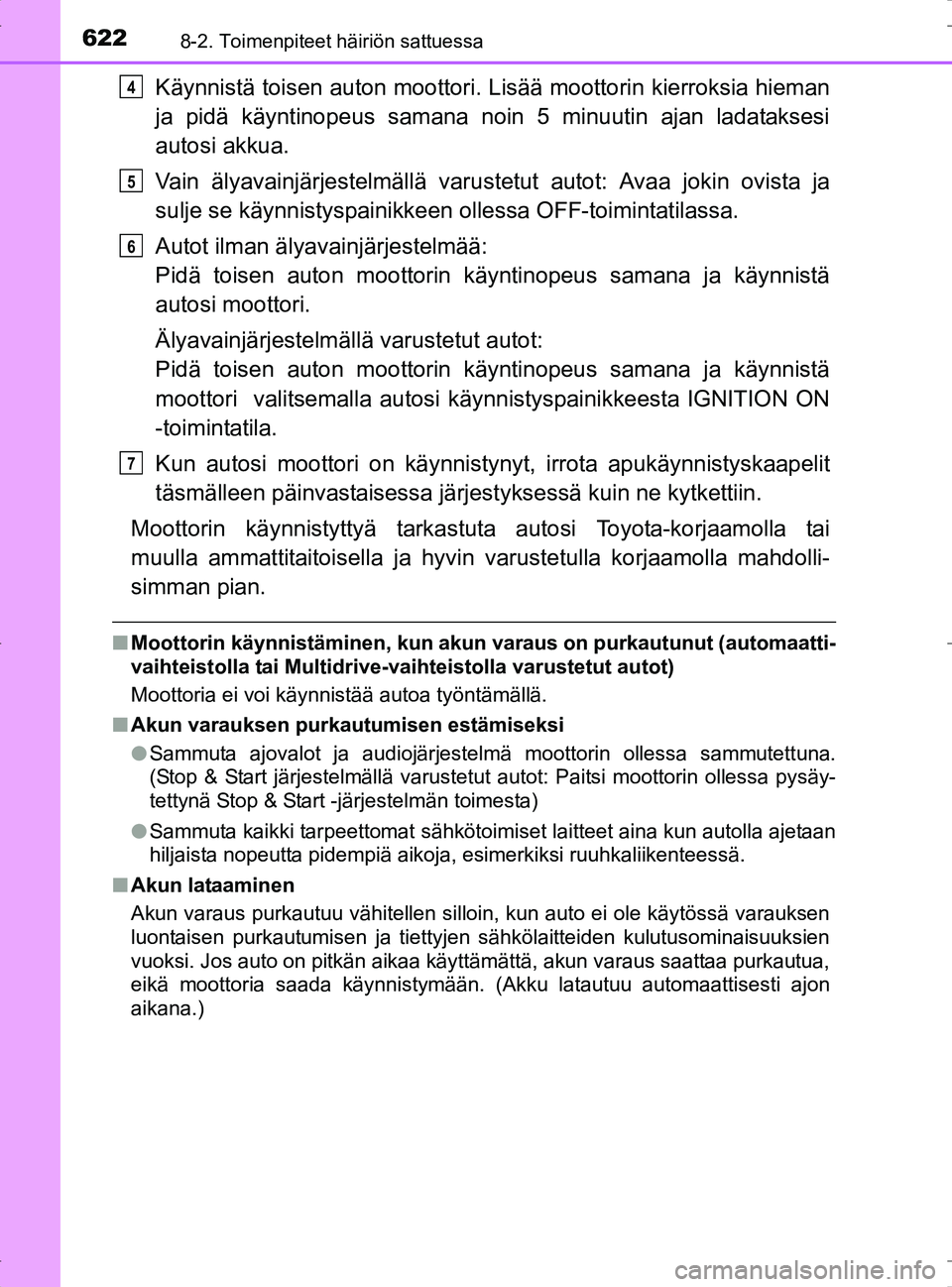

Käynnistä toisen auton moottori. Lisää moottorin kierroksia hieman
ja pidä käyntinopeus samana noin 5 minuutin ajan ladataksesi
autosi akkua.
Vain älyavainjärjestelmällä varu stetut autot: Avaa jokin ovista ja
sulje se käynnistyspainikkeen ollessa OFF-toimintatilassa.
Autot ilman älyavainjärjestelmää:
Pidä toisen auton moottorin käyntinopeus samana ja käynnistä
autosi moottori.
Älyavainjärjestelmällä varustetut autot:
Pidä toisen auton moottorin käyntinopeus samana ja käynnistä
moottori valitsemalla autosi kä ynnistyspainikkeesta IGNITION ON
-toimintatila.
Kun autosi moottori on käynnist ynyt, irrota apukäynnistyskaapelit
täsmälleen päinvastaisessa järjes tyksessä kuin ne kytkettiin.
Moottorin käynnistyttyä tarkastuta autosi Toyota-korjaamolla tai
muulla ammattitaitoisella ja hyvin varustetulla korjaamolla mahdolli-
simman pian.
n Moottorin käynnistäminen, kun akun varaus on pur kautunut (automaatti-
vaihteistolla tai Multidrive-vaihteistolla varustetut autot)
Moottoria ei voi käynnistää autoa työntämällä.
n Akun varauksen purkautumisen estämiseksi
lSammuta ajovalot ja audiojärjestelmä moottorin ollessa sammutettuna.
(Stop & Start järjestelmällä varustetut autot: Paitsi moottorin ollessa pysäy-
tettynä Stop & Start -järjestelmän toimesta)
l Sammuta kaikki tarpeettomat sähkötoimiset laitteet aina kun autolla ajetaan
hiljaista nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
n Akun lataaminen
Akun varaus purkautuu vähitellen silloin, kun auto ei ole käytössä varauksen
luontaisen purkautumisen ja tiettyjen sähkölaitteiden kulutusominaisuuksien
vuoksi. Jos auto on pitkän aikaa käyttämättä, akun varaus saattaa purkautua,
eikä moottoria saada käynnistymään. (Akku latautuu automaattisesti ajon
aikana.)
4
5
6
7
OM42753FI.book Page 622 Tuesday, September 6, 2016 3:52 PM

6238-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FIn

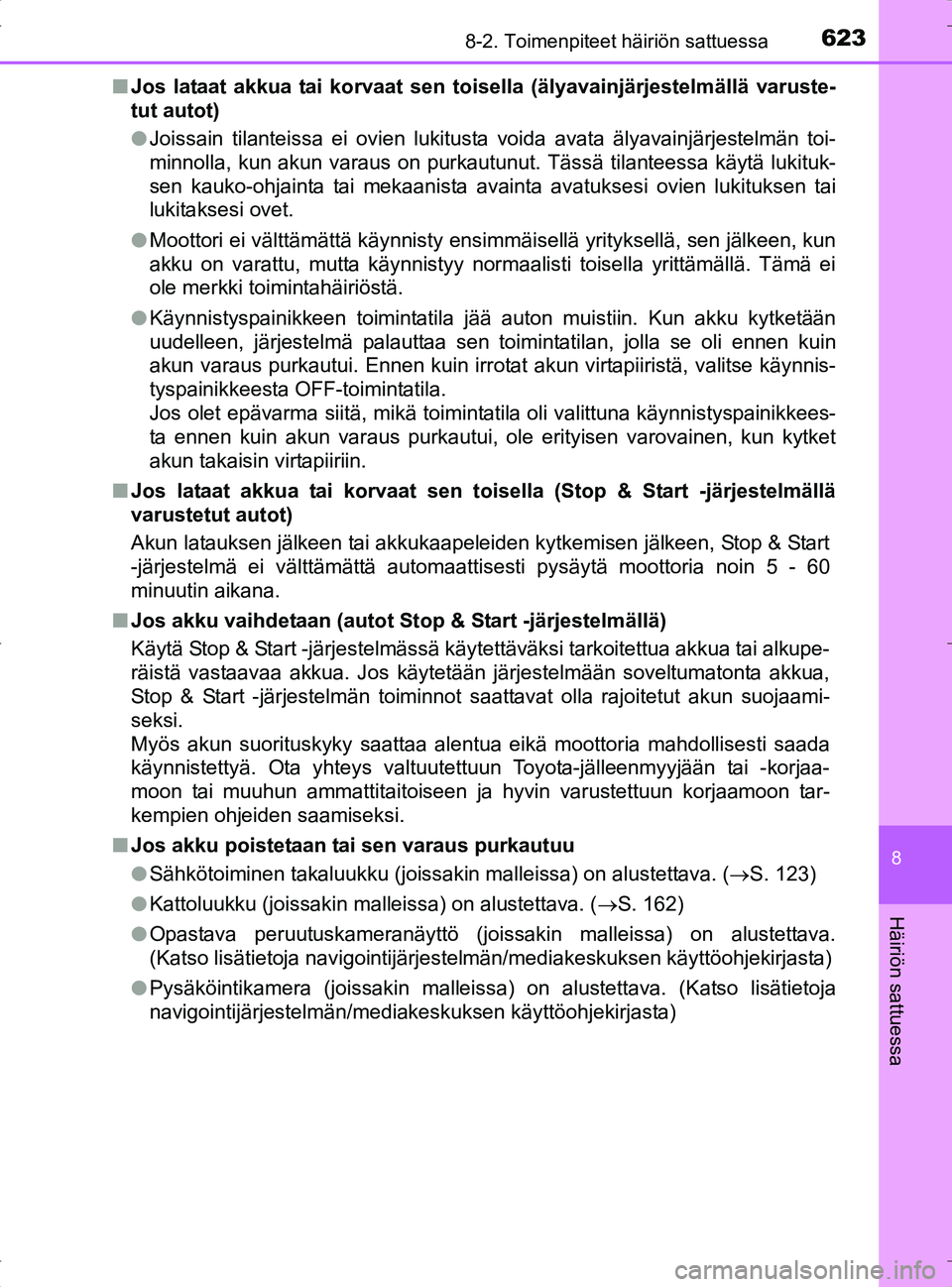

Jos lataat akkua tai korvaat sen toisella (älyavainjärjestelmällä varuste-
tut autot)
lJoissain tilanteissa ei ovien lukitusta voida avata älyavainjärjestelmän toi-
minnolla, kun akun varaus on purkautunut. Tässä tilanteessa käytä lukituk-
sen kauko-ohjainta tai mekaanista avainta avatuksesi ovien lukituksen tai
lukitaksesi ovet.
l Moottori ei välttämättä käynnisty ensimmäisellä yrityksellä, sen jälkeen, kun
akku on varattu, mutta käynnistyy normaalisti toisella yrittämällä. Tämä ei
ole merkki toimintahäiriöstä.
l Käynnistyspainikkeen toimintatila jää auton muistiin. Kun akku kytketään
uudelleen, järjestelmä palauttaa sen toimintatilan, jolla se oli ennen kuin
akun varaus purkautui. Ennen kuin irrotat akun virtapiiristä, valitse käynnis-
tyspainikkeesta OFF-toimintatila.
Jos olet epävarma siitä, mikä toimintatila oli valittuna käynnistyspainikkees-
ta ennen kuin akun varaus purkautui, ole erityisen varovainen, kun kytket
akun takaisin virtapiiriin.
n Jos lataat akkua tai korvaat sen toi sella (Stop & Start -järjestelmällä
varustetut autot)
Akun latauksen jälkeen tai akkukaapeleiden kytkemisen jälkeen, Stop & Start
-järjestelmä ei välttämättä automaattisesti pysäytä moottoria noin 5 - 60
minuutin aikana.
n Jos akku vaihdetaan (autot Stop & Start -järjestelmällä)
Käytä Stop & Start -järjestelmässä käytettäväksi tarkoitettua akkua tai alkupe-
räistä vastaavaa akkua. Jos käytetään järjestelmään soveltumatonta akkua,
Stop & Start -järjestelmän toiminnot s aattavat olla rajoitetut akun suojaami-
seksi.
Myös akun suorituskyky saattaa alentua eikä moottoria mahdollisesti saada
käynnistettyä. Ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon tar-
kempien ohjeiden saamiseksi.
n Jos akku poistetaan tai sen varaus purkautuu
lSähkötoiminen takaluukku (joissakin malleissa) on alustettava. ( S. 123)
l Kattoluukku (joissakin malleissa) on alustettava. ( S. 162)
l Opastava peruutuskameranäyttö (joissakin malleissa) on alustettava.
(Katso lisätietoja navigointijärjestelmän/mediakeskuksen käyttö\
ohjekirjasta)
l Pysäköintikamera (joissakin malleissa) on alustettava. (Katso lisätietoja
navigointijärjestelmän/mediakeskuksen käyttöohjekirjasta)
OM42753FI.book Page 623 Tuesday, September 6, 2016 3:52 PM

6248-2. Toimenpiteet häiriön sattuessa
OM42753FI

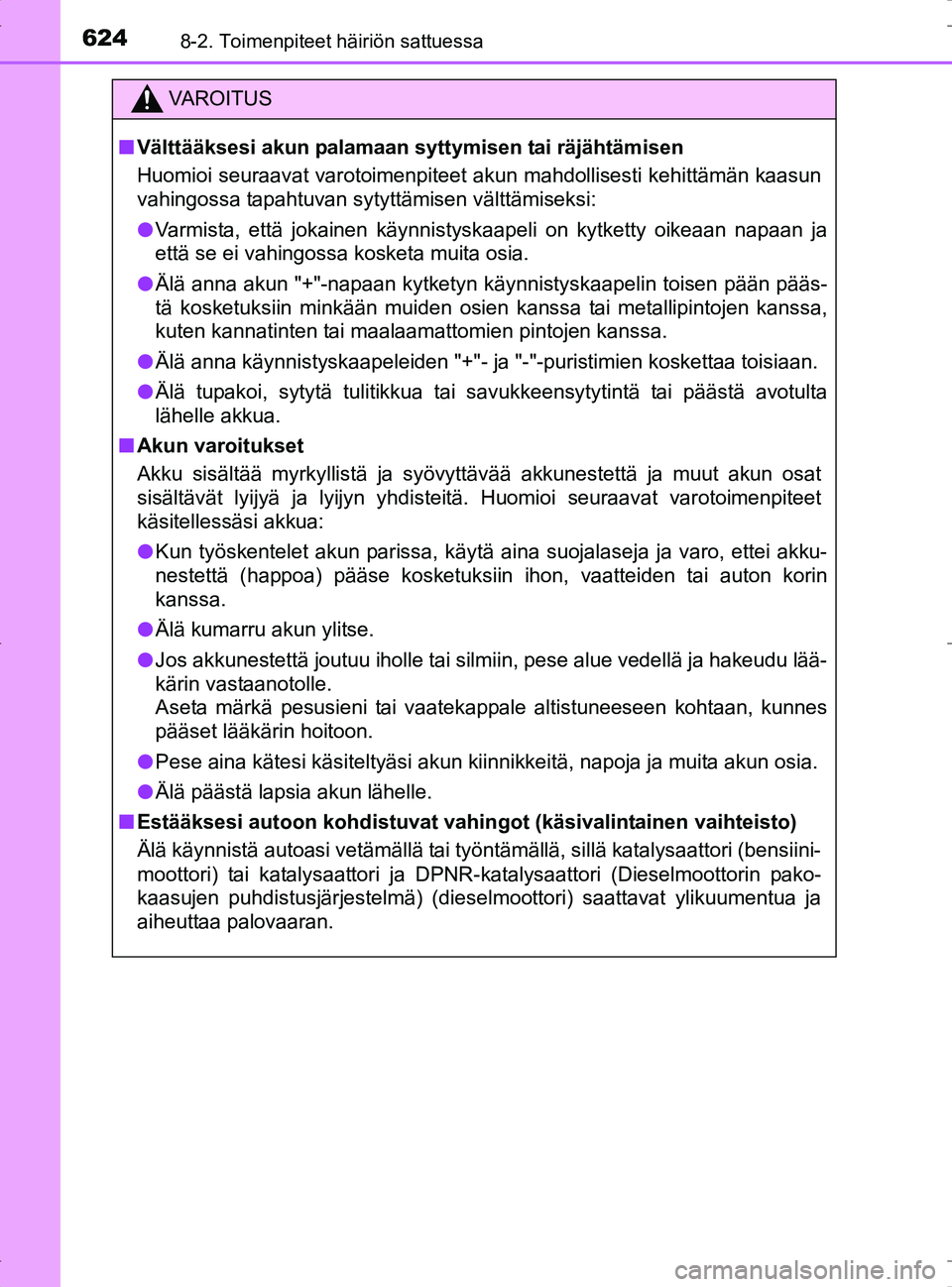

VA R O I T U S
nVälttääksesi akun palamaan syttymisen tai räjähtämisen
Huomioi seuraavat varotoimenpiteet akun mahdollisesti kehittämän kaasun
vahingossa tapahtuvan sytyttämisen välttämiseksi:
l Varmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja
että se ei vahingossa kosketa muita osia.
l Älä anna akun "+"-napaan kytketyn käynnistyskaapelin toisen pään pääs-
tä kosketuksiin minkään muiden osien kanssa tai metallipintojen kanssa,
kuten kannatinten tai maalaamattomien pintojen kanssa.
l Älä anna käynnistyskaapeleiden "+"- ja "-"-puristimien koskettaa toisiaan.
l Älä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta
lähelle akkua.
n Akun varoitukset
Akku sisältää myrkyllistä ja syövyttävää akkunes\
tettä ja muut akun osat
sisältävät lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet
käsitellessäsi akkua:
l Kun työskentelet akun parissa, käytä aina suojalaseja ja varo, ettei akku-
nestettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin
kanssa.
l Älä kumarru akun ylitse.
l Jos akkunestettä joutuu iholle tai silmiin, pese alue vedellä ja hakeudu lää-
kärin vastaanotolle.
Aseta märkä pesusieni tai vaatekappale altistuneeseen kohtaan, kunnes
pääset lääkärin hoitoon.
l Pese aina kätesi käsiteltyäsi akun kiinnikkeitä, napoja ja muita akun osia.
l Älä päästä lapsia akun lähelle.
n Estääksesi autoon kohdistuvat vah ingot (käsivalintainen vaihteisto)
Älä käynnistä autoasi vetämällä tai työntämällä, sillä katalysaattori (bensiini-
moottori) tai katalysaattori ja DPNR -katalysaattori (Dieselmoottorin pako-
kaasujen puhdistusjärjestelmä) (dieselmoottori) saattavat ylikuumentua ja
aiheuttaa palovaaran.
OM42753FI.book Page 624 Tuesday, September 6, 2016 3:52 PM

6258-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI

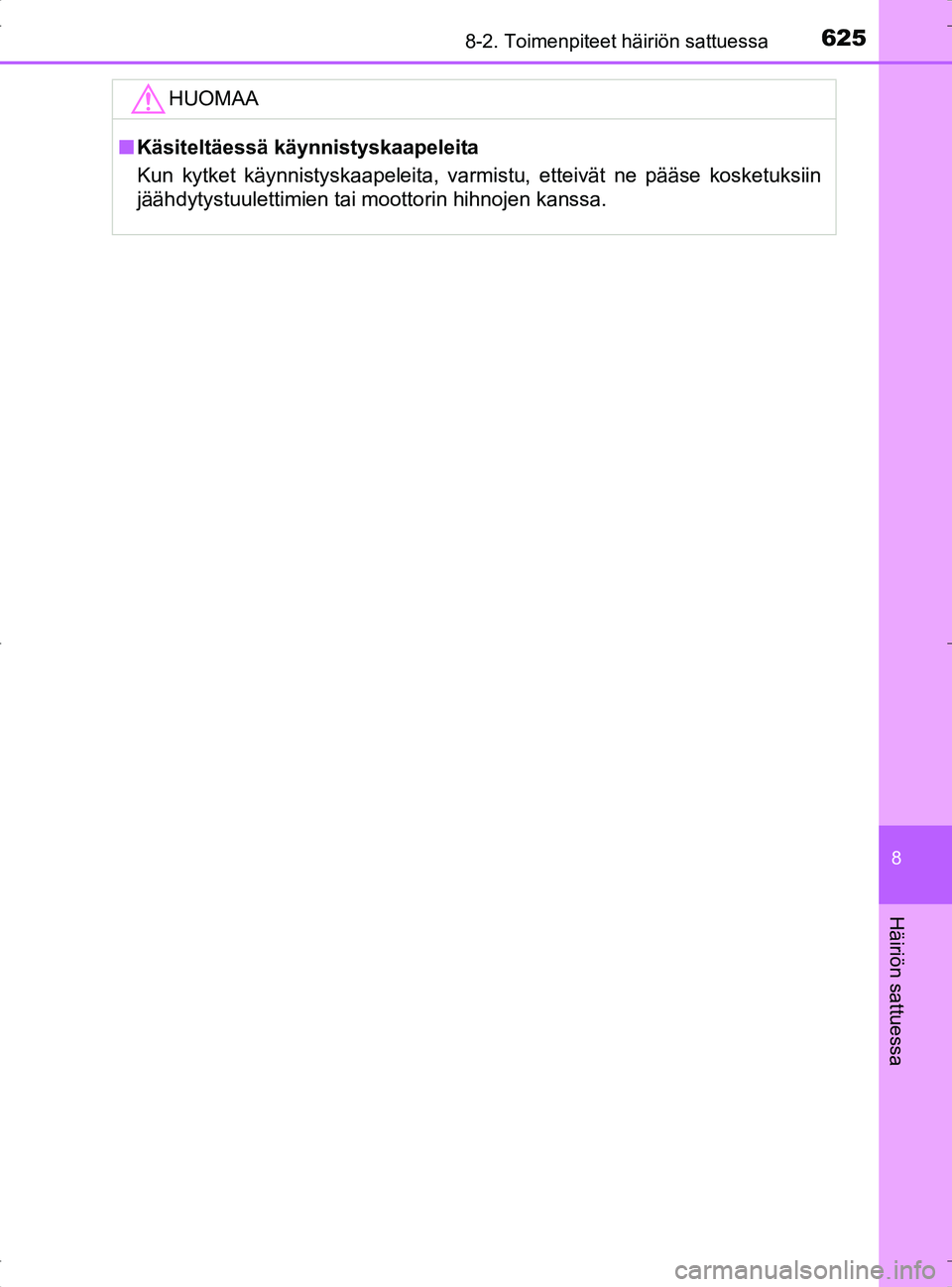

HUOMAA
nKäsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita, varmistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimien tai moottorin hihnojen kanssa.
OM42753FI.book Page 625 Tuesday, September 6, 2016 3:52 PM

6268-2. Toimenpiteet häiriön sattuessa
OM42753FI

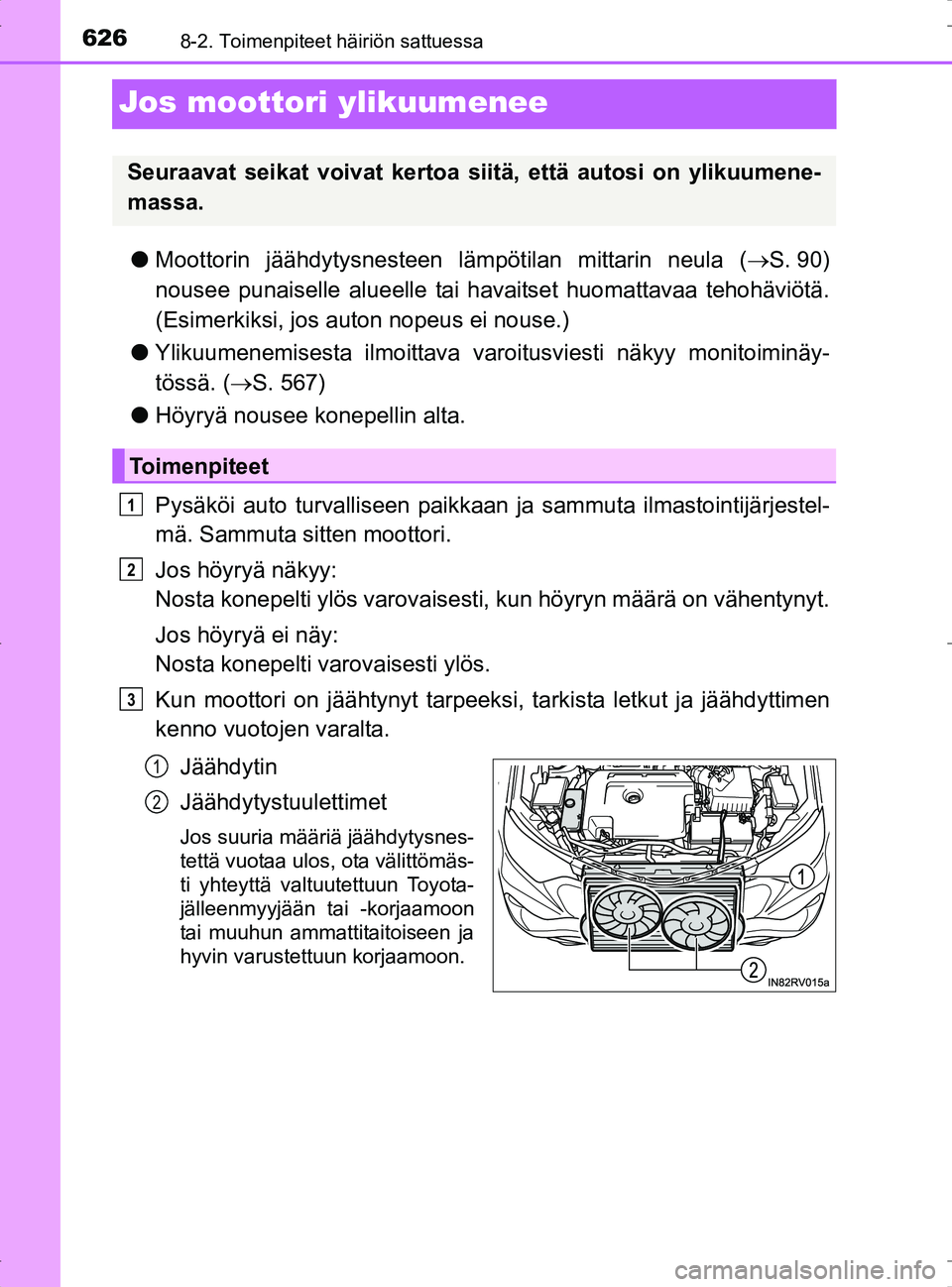

Jos moottori ylikuumenee
lMoottorin jäähdytysnesteen lä mpötilan mittarin neula (S. 90)
nousee punaiselle alueelle tai havaitset huomattavaa tehohäviötä.
(Esimerkiksi, jos auton nopeus ei nouse.)
l Ylikuumenemisesta ilmoittava varoitusviesti näkyy monitoiminäy-
tössä. ( S. 567)
l Höyryä nousee konepellin alta.
Pysäköi auto turv alliseen paikkaan ja samm uta ilmastointijärjestel-
mä. Sammuta sitten moottori.
Jos höyryä näkyy:
Nosta konepelti ylös varovaisesti, kun höyryn määrä on vähentynyt.
Jos höyryä ei näy:
Nosta konepelti varovaisesti ylös.
Kun moottori on jäähtynyt tarpeeksi, tarkista letkut ja jäähdyttimen
kenno vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytysnes-
tettä vuotaa ulos, ota välittömäs-
ti yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Seuraavat seikat voivat kertoa siitä, että autosi on ylikuumene-
massa.
To i m e n p i t e e t
1
2
3
1
2
OM42753FI.book Page 626 Tuesday, September 6, 2016 3:52 PM

6278-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI

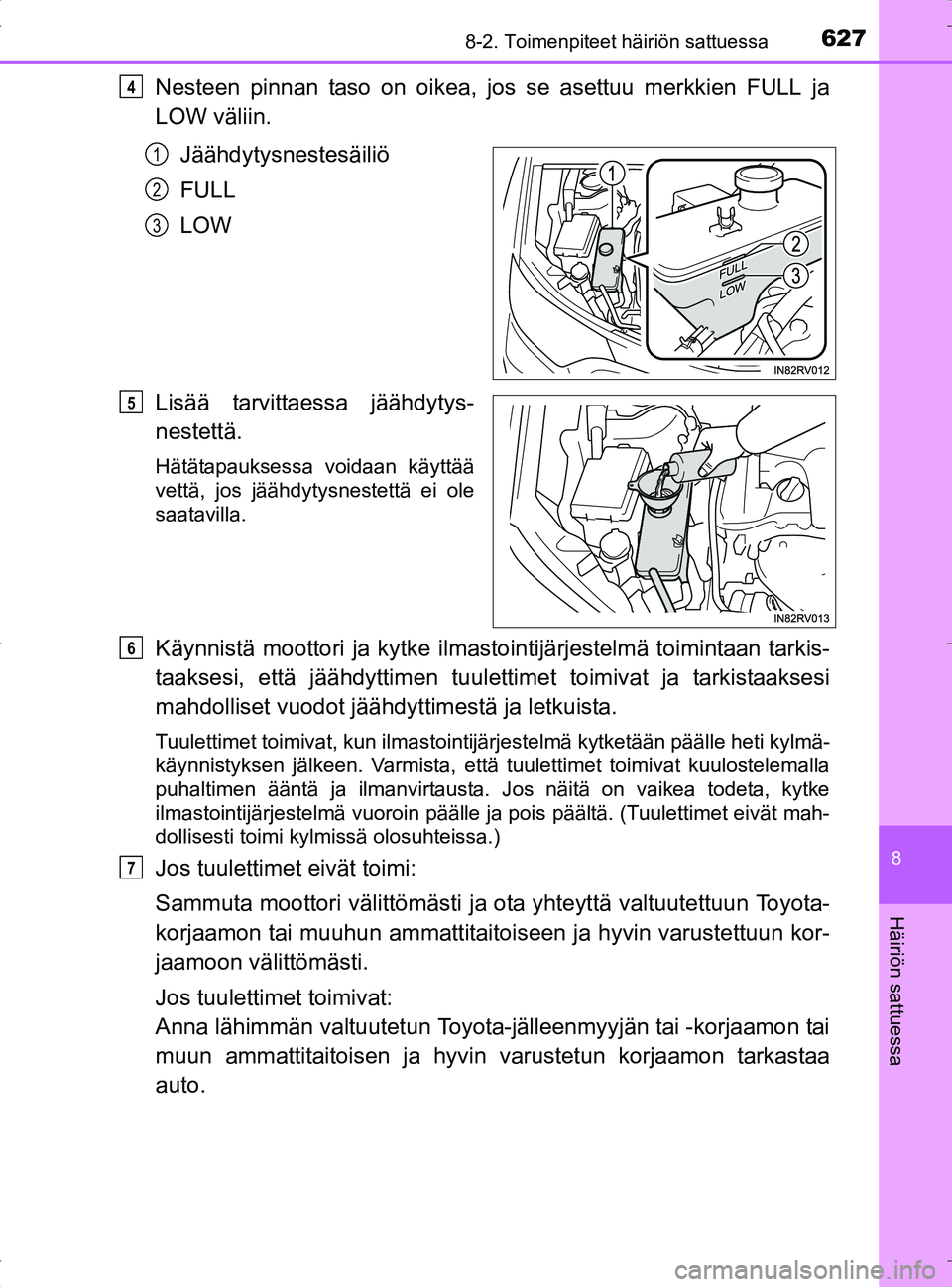

Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL ja
LOW väliin.Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaessa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyttää
vettä, jos jäähdytysnestettä ei ole
saatavilla.
Käynnistä moottori ja kytke ilmastointijärjestelmä toimintaan tarkis-
taaksesi, että jäähdyttimen tuule ttimet toimivat ja tarkistaaksesi
mahdolliset vuodot jäähd yttimestä ja letkuista.
Tuulettimet toimivat, kun ilmastointijärjestelmä kytketään päälle heti kylmä-
käynnistyksen jälkeen. Varmista, että tuulettimet toimivat kuulostelemalla
puhaltimen ääntä ja ilmanvirtausta. Jos näitä on vaikea todeta, kytke
ilmastointijärjestelmä vuoroin päälle ja pois päältä\
. (Tuulettimet eivät mah-
dollisesti toimi kylmissä olosuhteissa.)
Jos tuulettimet eivät toimi:
Sammuta moottori välittömästi ja ot a yhteyttä valtuutettuun Toyota-
korjaamon tai muuhun ammattitaitoiseen ja hyvin varustettuun kor-
jaamoon välittömästi.
Jos tuulettimet toimivat:
Anna lähimmän valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tarkastaa
auto.
4
1
2
3
5
6
7
OM42753FI.book Page 627 Tuesday, September 6, 2016 3:52 PM

6288-2. Toimenpiteet häiriön sattuessa
OM42753FI

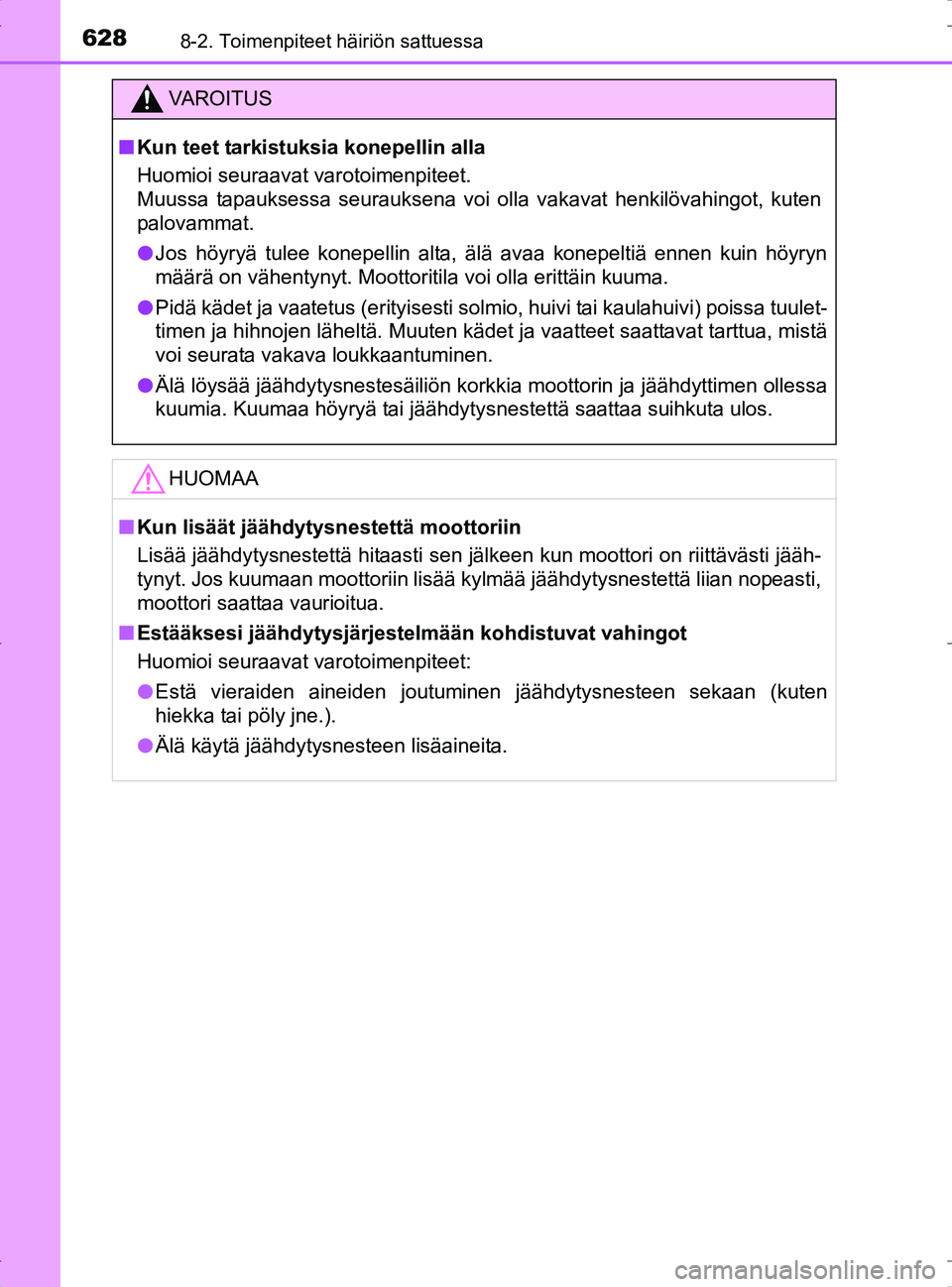

VA R O I T U S
nKun teet tarkistuksia konepellin alla
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla vakavat henkilövahingot, kuten
palovammat.
l Jos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila voi olla erittäin kuuma.
l Pidä kädet ja vaatetus (erityisesti solmio, huivi tai kaulahuivi) poissa tuulet-
timen ja hihnojen läheltä. Muuten kädet ja vaatteet saattavat tarttua, mistä
voi seurata vakava loukkaantuminen.
l Älä löysää jäähdytysnestesäiliön korkkia moottorin ja jäähdyttimen ollessa
kuumia. Kuumaa höyryä tai jäähdytysnestettä saattaa suihkuta ulos.
HUOMAA
nKun lisäät jäähdytysnestettä moottoriin
Lisää jäähdytysnestettä hitaasti sen jälkeen kun moottori on riittävästi jääh-
tynyt. Jos kuumaan moottoriin lisää kylmää jäähdytysnestettä liian nopeasti,
moottori saattaa vaurioitua.
n Estääksesi jäähdytysjärjestelmään kohdistuvat vahingot
Huomioi seuraavat varotoimenpiteet:
l Estä vieraiden aineiden joutuminen jäähdytysnesteen sekaan (ku\
ten
hiekka tai pöly jne.).
l Älä käytä jäähdytysnesteen lisäaineita.
OM42753FI.book Page 628 Tuesday, September 6, 2016 3:52 PM

6298-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
OM42753FI

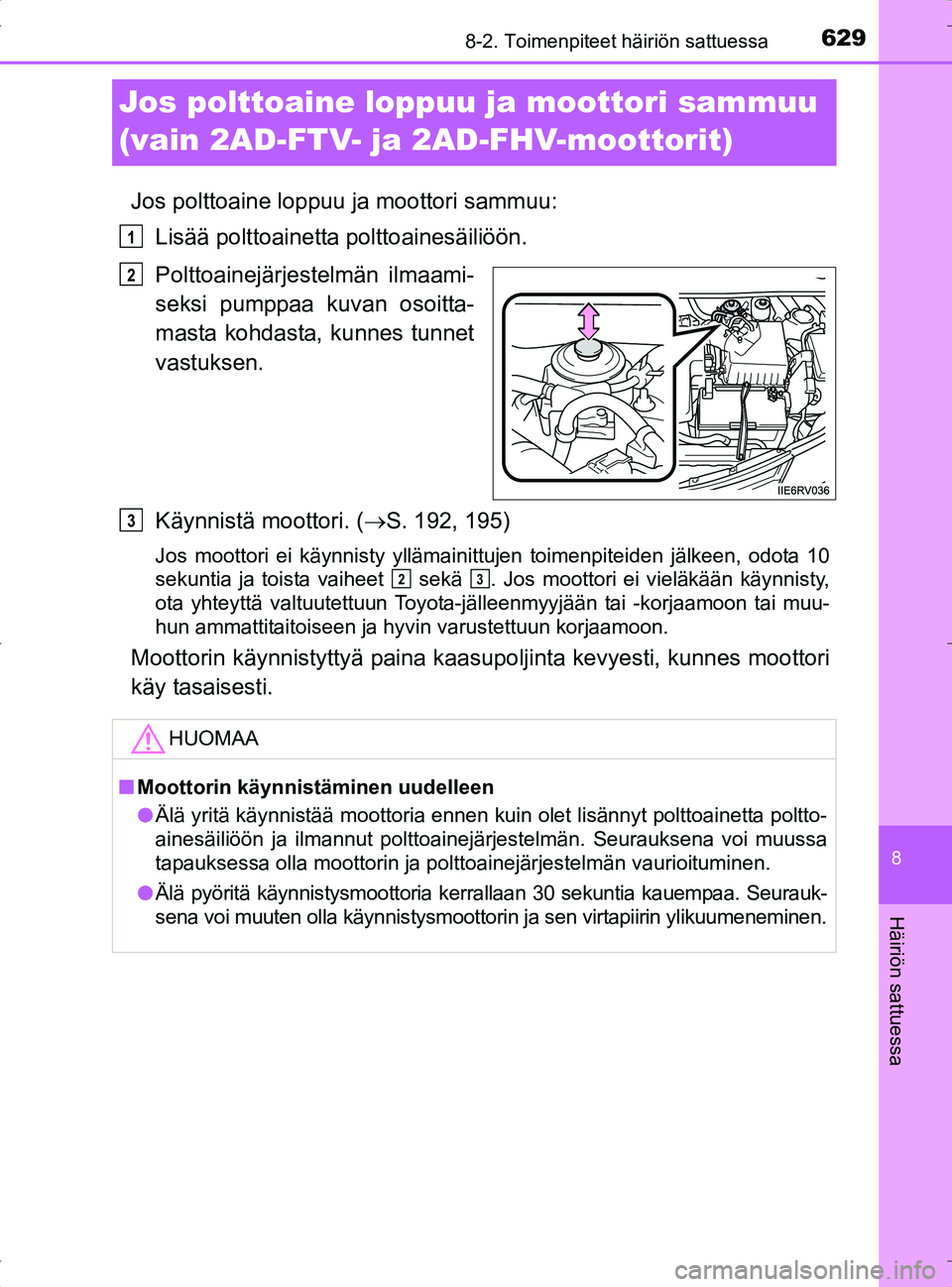

Jos polttoaine loppuu ja moottori sammuu
(vain 2AD-FTV- ja 2AD-FHV-moottorit)
Jos polttoaine loppuu ja moottori sammuu:
Lisää polttoainetta polttoainesäiliöön.
Polttoainejärjestelmän ilmaami-
seksi pumppaa kuvan osoitta-
masta kohdasta, kunnes tunnet
vastuksen.
Käynnistä moottori. ( S. 192, 195)
Jos moottori ei käynnisty yllämainittujen toimenpiteiden jälkeen, odota 10
sekuntia ja toista vaiheet sekä . Jos moottori ei vieläkään käynnisty,
ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muu-
hun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
Moottorin käynnistyttyä paina kaas upoljinta kevyesti, kunnes moottori
käy tasaisesti.
1
2
HUOMAA
n Moottorin käynnist äminen uudelleen
l Älä yritä käynnistää moottoria ennen kuin olet lisännyt polttoainetta poltto-
ainesäiliöön ja ilmannut polttoainejär jestelmän. Seurauksena voi muussa
tapauksessa olla moottorin ja polttoainejärjestelmän vaurioituminen.
l Älä pyöritä käynnistysmoottoria kerrallaan 30 sekuntia kauempaa. Seurauk-
sena voi muuten olla käynnistysmoottorin ja sen virtapiirin ylikuumeneminen.
3
23
OM42753FI.book Page 629 Tuesday, September 6, 2016 3:52 PM

6308-2. Toimenpiteet häiriön sattuessa
OM42753FI

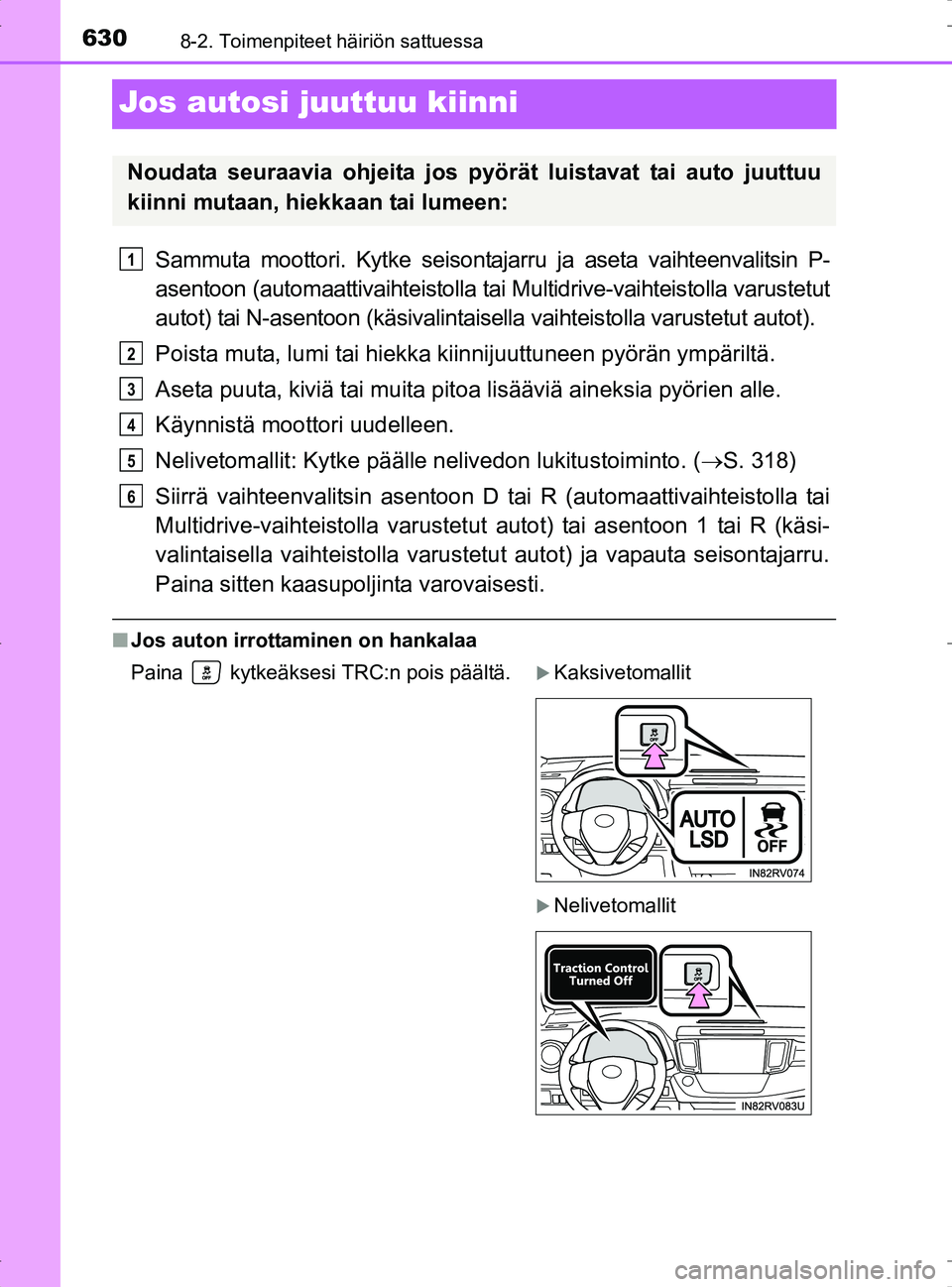

Jos autosi juuttuu kiinni
Sammuta moottori. Kytke seisontajarru ja aseta vaihteenvalitsin P-
asentoon (automaattivaihteistolla tai Multidrive-vaihteistolla varustetut
autot) tai N-asentoon (käsivalintaisella vaihteistolla varustetut autot).
Poista muta, lumi tai hiekka kiinnijuuttuneen pyörän ympäriltä.
Aseta puuta, kiviä tai muita pitoa lisääviä aineksia pyörien alle.
Käynnistä moottori uudelleen.
Nelivetomallit: Kytke päälle ne livedon lukitustoiminto. (S. 318)
Siirrä vaihteenvalitsin asentoon D tai R (automaattivaihteistolla tai
Multidrive-vaihteistolla varustetut autot) tai asentoon 1 tai R (käsi-
valintaisella vaihteistoll a varustetut autot) ja vapauta seisontajarru.
Paina sitten kaasupoljinta varovaisesti.
n Jos auton irrottaminen on hankalaa
Noudata seuraavia ohjeita jos pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai lumeen:
Paina kytkeäksesi TRC:n pois päältä.Kaksivetomallit
Nelivetomallit
1
2
3
4
5
6
OM42753FI.book Page 630 Tuesday, September 6, 2016 3:52 PM
