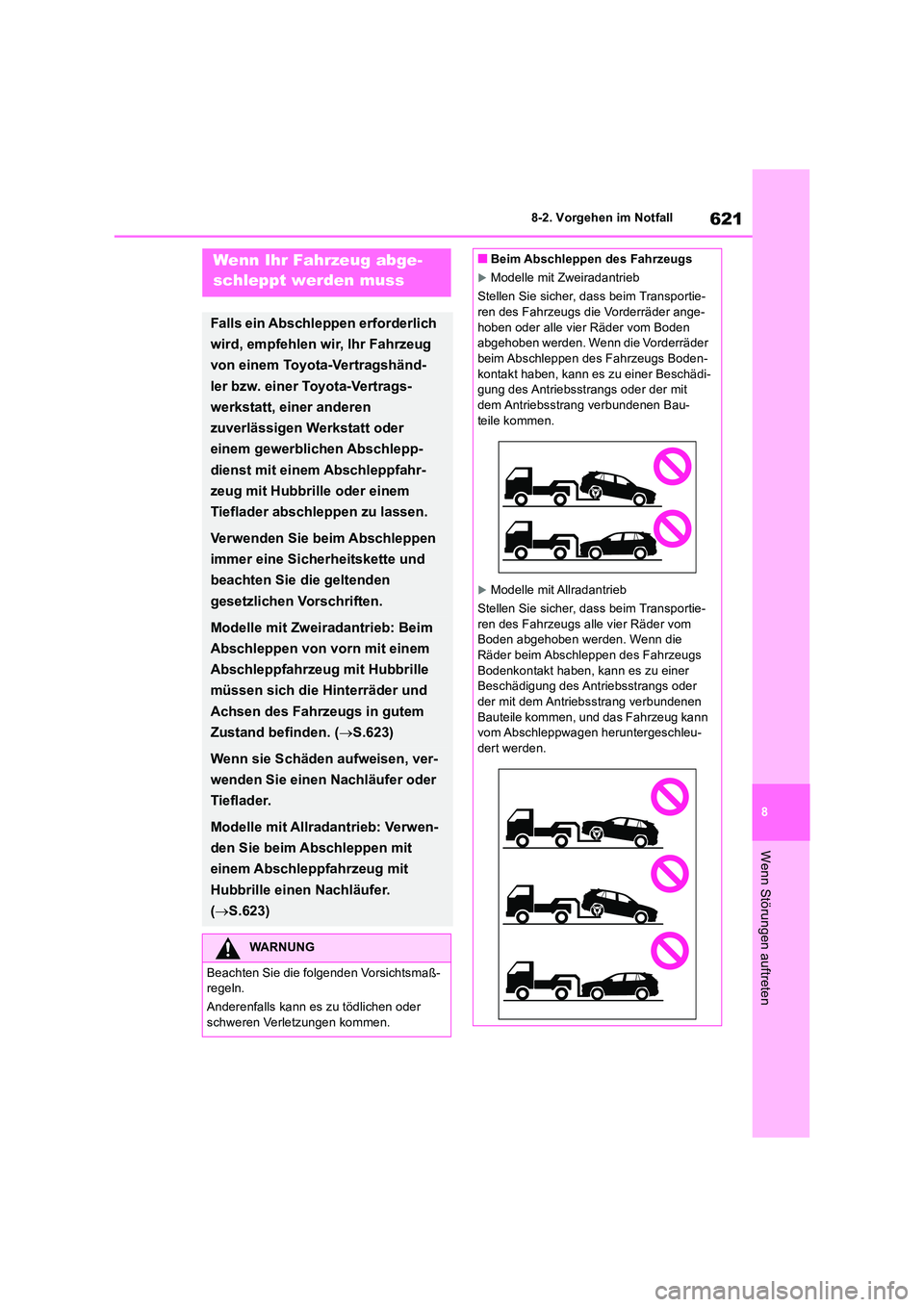

TOYOTA RAV4 2018 Betriebsanleitungen (in German)

621
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
8-2.Vorg ehen im Notfa llWenn Ihr Fahrzeug abge-
schleppt werden muss
Falls ein Abschleppen erforderlich
wird, empfehlen wir, Ihr Fahrzeug
von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertrags-
werkstatt, einer anderen
zuverlässigen Werkstatt oder
einem gewerblichen Abschlepp-
dienst mit einem Abschleppfahr-
zeug mit Hubbrille oder einem
Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen
immer eine Sicherheitskette und
beachten Sie die geltenden
gesetzlichen Vorschriften.
Modelle mit Zweiradantrieb: Beim
Abschleppen von vorn mit einem
Abschleppfahrzeug mit Hubbrille
müssen sich die Hinterräder und
Achsen des Fahrzeugs in gutem
Zustand befinden. ( S.623)
Wenn sie Schäden aufweisen, ver-
wenden Sie einen Nachläufer oder
Tieflader.
Modelle mit Allradantrieb: Verwen-
den Sie beim Abschleppen mit
einem Abschleppfahrzeug mit
Hubbrille einen Nachläufer.
( S.623)
WARNUNG
Beachten Sie die folgenden Vorsichtsmaß- regeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
Modelle mit Zweiradantrieb
Stellen Sie sicher, dass beim Transportie- ren des Fahrzeugs die Vorderräder ange-
hoben oder alle vier Räder vom Boden abgehoben werden. Wenn die Vorderräder beim Abschleppen des Fahrzeugs Boden-
kontakt haben, kann es zu einer Beschädi- gung des Antriebsstrangs oder der mit dem Antriebsstrang verbundenen Bau-
teile kommen.
Modelle mit Allradantrieb
Stellen Sie sicher, dass beim Transportie-
ren des Fahrzeugs alle vier Räder vom Boden abgehoben werden. Wenn die Räder beim Abschleppen des Fahrzeugs
Bodenkontakt haben, kann es zu einer Beschädigung des Antriebsstrangs oder der mit dem Antriebsstrang verbundenen
Bauteile kommen, und das Fahrzeug kann vom Abschleppwagen heruntergeschleu-dert werden.

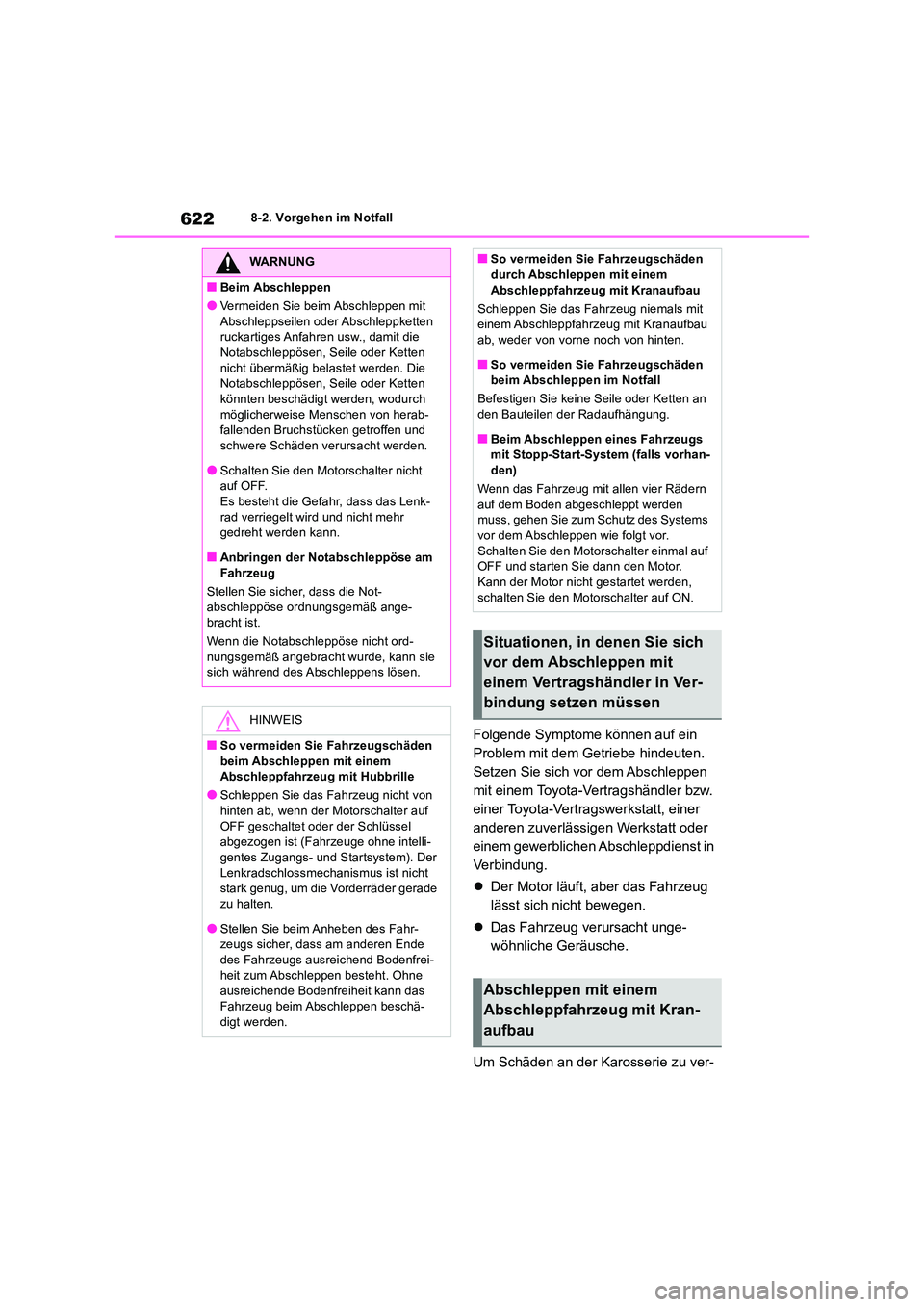

6228-2. Vorgehen im Notfall
Folgende Symptome können auf ein
Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschleppen
mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt, einer
anderen zuverlässigen Werkstatt oder
einem gewerblichen Abschleppdienst in
Verbindung.
 Der Motor läuft, aber das Fahrzeug
lässt sich nicht bewegen.
 Das Fahrzeug verursacht unge-
wöhnliche Geräusche.
Um Schäden an der Karosserie zu ver-
WARNUNG
■Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit
Abschleppseilen oder Abschleppketten ruckartiges Anfahren usw., damit die Notabschleppösen, Seile oder Ketten
nicht übermäßig belastet werden. Die Notabschleppösen, Seile oder Ketten könnten beschädigt werden, wodurch
möglicherweise Menschen von herab- fallenden Bruchstücken getroffen und schwere Schäden verursacht werden.
●Schalten Sie den Motorschalter nicht auf OFF.Es besteht die Gefahr, dass das Lenk-
rad verriegelt wird und nicht mehr gedreht werden kann.
■Anbringen der Notabschleppöse am
Fahrzeug
Stellen Sie sicher, dass die Not- abschleppöse ordnungsgemäß ange-bracht ist.
Wenn die Notabschleppöse nicht ord-
nungsgemäß angebracht wurde, kann sie sich während des Abschleppens lösen.
HINWEIS
■So vermeiden Sie Fahrzeugschäden
beim Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
●Schleppen Sie das Fahrzeug nicht von hinten ab, wenn der Motorschalter auf
OFF geschaltet oder der Schlüssel abgezogen ist (Fahrzeuge ohne intelli-gentes Zugangs- und Startsystem). Der
Lenkradschlossmechanismus ist nicht stark genug, um die Vorderräder gerade zu halten.
●Stellen Sie beim Anheben des Fahr-zeugs sicher, dass am anderen Ende des Fahrzeugs ausreichend Bodenfrei-
heit zum Abschleppen besteht. Ohne ausreichende Bodenfreiheit kann das Fahrzeug beim Abschleppen beschä-
digt werden.
■So vermeiden Sie Fahrzeugschäden durch Abschleppen mit einem
Abschleppfahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau ab, weder von vorne noch von hinten.
■So vermeiden Sie Fahrzeugschäden beim Abschleppen im Notfall
Befestigen Sie keine Seile oder Ketten an den Bauteilen der Radaufhängung.
■Beim Abschleppen eines Fahrzeugs mit Stopp-Start-System (falls vorhan-den)
Wenn das Fahrzeug mit allen vier Rädern
auf dem Boden abgeschleppt werden muss, gehen Sie zum Schutz des Systems vor dem Abschleppen wie folgt vor.
Schalten Sie den Motorschalter einmal auf OFF und starten Sie dann den Motor. Kann der Motor nicht gestartet werden,
schalten Sie den Motorschalter auf ON.
Situationen, in denen Sie sich
vor dem Abschleppen mit
einem Vertragshändler in Ver-
bindung setzen müssen
Abschleppen mit einem
Abschleppfahrzeug mit Kran-
aufbau

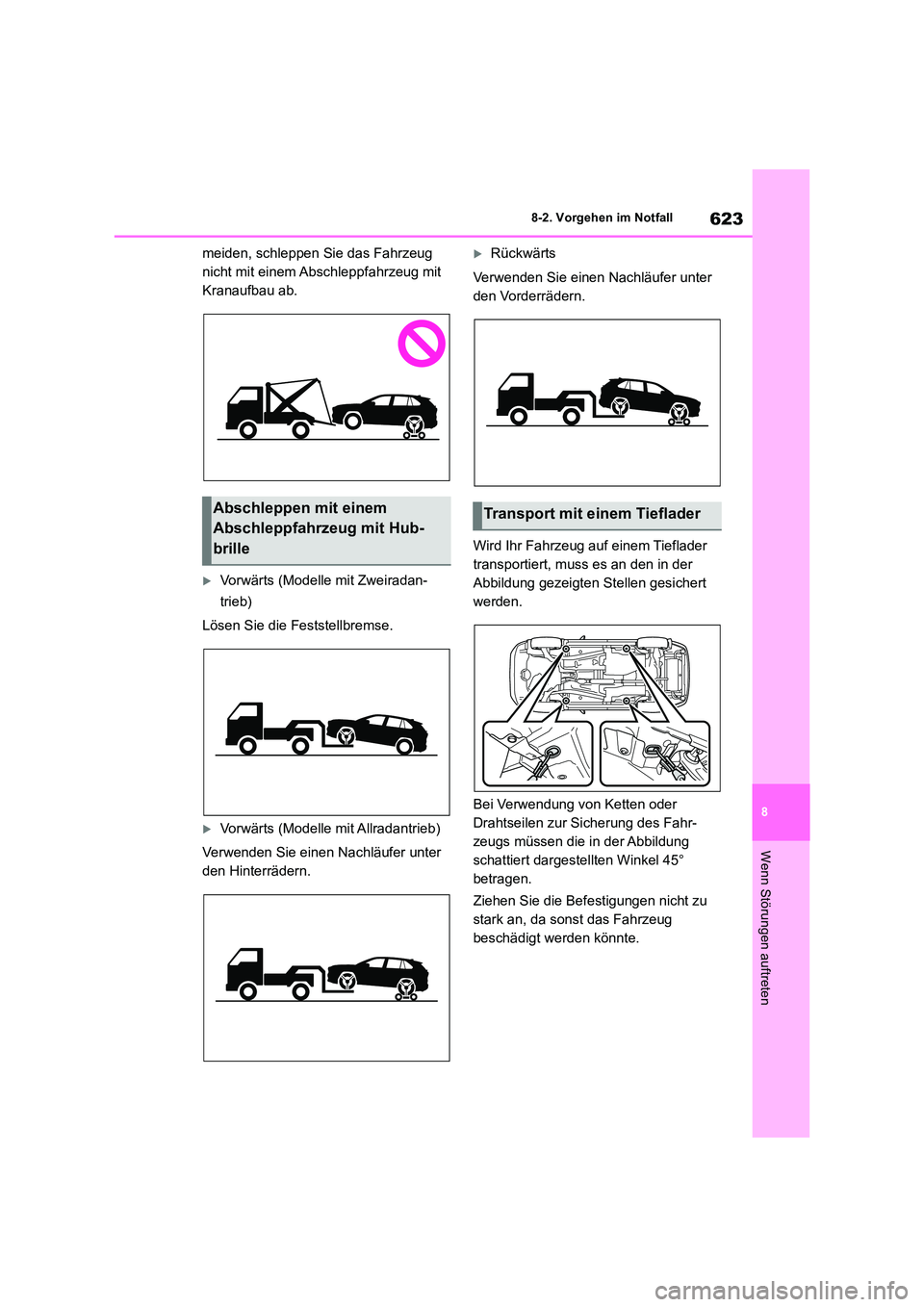

623
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
meiden, schleppen Sie das Fahrzeug
nicht mit einem Abschleppfahrzeug mit
Kranaufbau ab.
Vorwärts (Modelle mit Zweiradan-
trieb)
Lösen Sie die Feststellbremse.
Vorwärts (Modelle mit Allradantrieb)
Verwenden Sie einen Nachläufer unter
den Hinterrädern.
Rückwärts
Verwenden Sie einen Nachläufer unter
den Vorderrädern.
Wird Ihr Fahrzeug auf einem Tieflader
transportiert, muss es an den in der
Abbildung gezeigten Stellen gesichert
werden.
Bei Verwendung von Ketten oder
Drahtseilen zur Sicherung des Fahr-
zeugs müssen die in der Abbildung
schattiert dargestellten Winkel 45°
betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Abschleppen mit einem
Abschleppfahrzeug mit Hub-
brille
Transport mit einem Tieflader

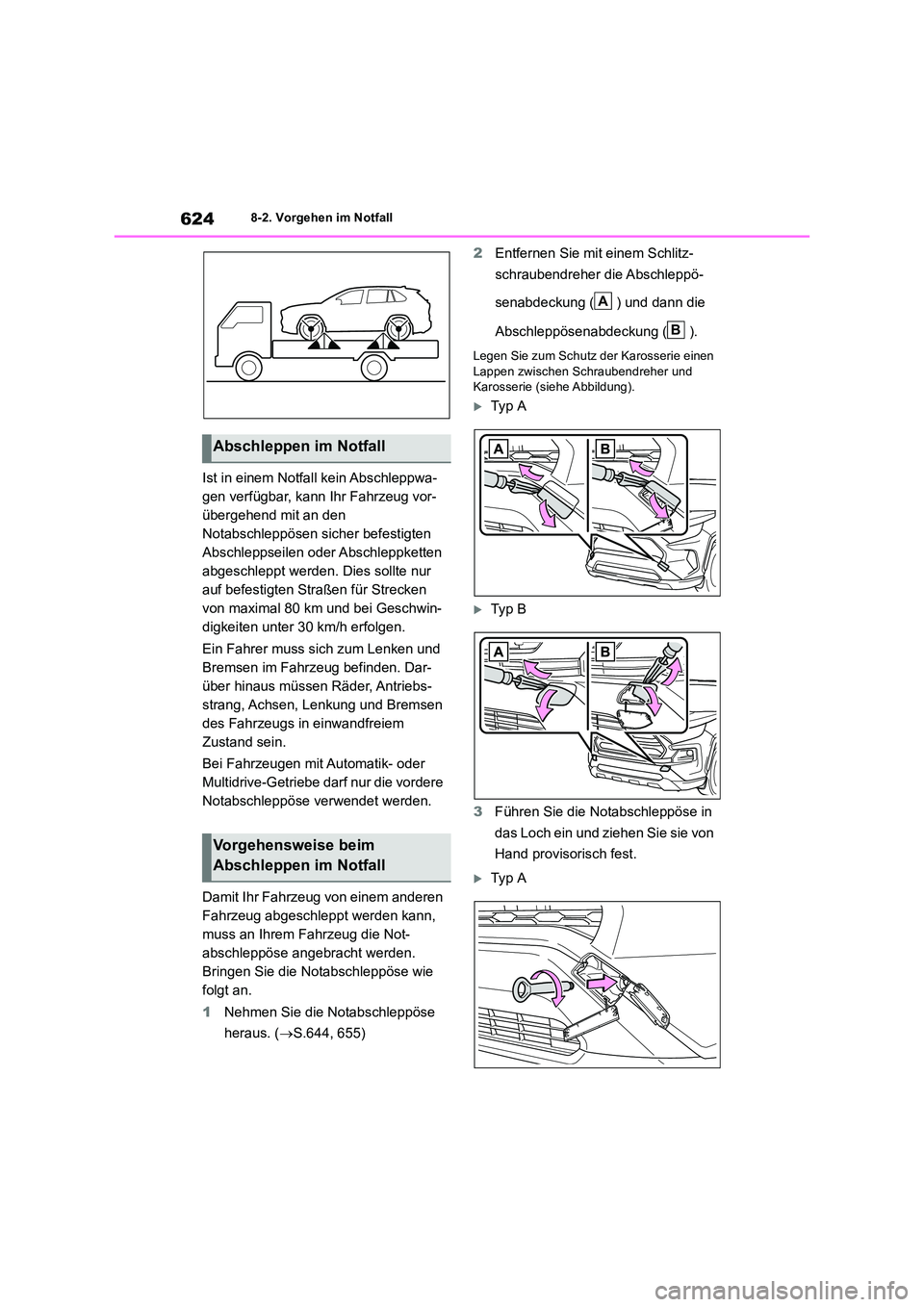

6248-2. Vorgehen im Notfall
Ist in einem Notfall kein Abschleppwa-
gen verfügbar, kann Ihr Fahrzeug vor-
übergehend mit an den
Notabschleppösen sicher befestigten
Abschleppseilen oder Abschleppketten
abgeschleppt werden. Dies sollte nur
auf befestigten Straßen für Strecken
von maximal 80 km und bei Geschwin-
digkeiten unter 30 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und
Bremsen im Fahrzeug befinden. Dar-
über hinaus müssen Räder, Antriebs-
strang, Achsen, Lenkung und Bremsen
des Fahrzeugs in einwandfreiem
Zustand sein.
Bei Fahrzeugen mit Automatik- oder
Multidrive-Getriebe darf nur die vordere
Notabschleppöse verwendet werden.
Damit Ihr Fahrzeug von einem anderen
Fahrzeug abgeschleppt werden kann,
muss an Ihrem Fahrzeug die Not-
abschleppöse angebracht werden.
Bringen Sie die Notabschleppöse wie
folgt an.
1 Nehmen Sie die Notabschleppöse
heraus. ( S.644, 655)
2 Entfernen Sie mit einem Schlitz-
schraubendreher die Abschleppö-
senabdeckung ( ) und dann die
Abschleppösenabdeckung ( ).
Legen Sie zum Schutz der Karosserie einen Lappen zwischen Schraubendreher und Karosserie (siehe Abbildung).
Typ A
Typ B
3 Führen Sie die Notabschleppöse in
das Loch ein und ziehen Sie sie von
Hand provisorisch fest.
Typ A
Abschleppen im Notfall
Vorgehensweise beim
Abschleppen im Notfall
A
B

625
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Ty p B
4 Ziehen Sie die Notabschleppöse mit
einem Radmutternschlüssel oder
einer Hartmetallstange vollständig
fest.
Ty p A
Ty p B
5 Befestigen Sie die Abschleppseile
oder Abschleppketten ordnungsge-
mäß an der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
6 Steigen Sie in das abzuschlep-
pende Fahrzeug ein und starten Sie
den Motor.
Schalten Sie die Parkunterstützungsbrems- funktion aus. (Falls vorhanden): S.419
Kann der Motor nicht gestartet werden, schalten Sie den Motorschalter auf ON.
Fahrzeuge mit Stopp-Start-System: Schalten
Sie den Motorschalter vor dem Abschleppen des Fahrzeugs einmal auf OFF und starten
Sie dann den Motor.
7 Schalten Sie den Schalt-/Wählhebel
auf “N” und lösen Sie die Feststell-
bremse.
Wenn der Schalt-/Wählhebel nicht geschal-
tet werden kann: S.290, 295
■Beim Abschleppen
Bei ausgeschaltetem Motor arbeiten Brems- kraftverstärkung und Servolenkung nicht, sodass der Kraftaufwand zum Bremsen und
Lenken größer ist.
■Radmutternschlüssel
Fahrzeuge mit Radmutternschlüssel: Der Radmutternschlüssel ist in der Werkzeugta-sche untergebracht. ( S.644, 655)

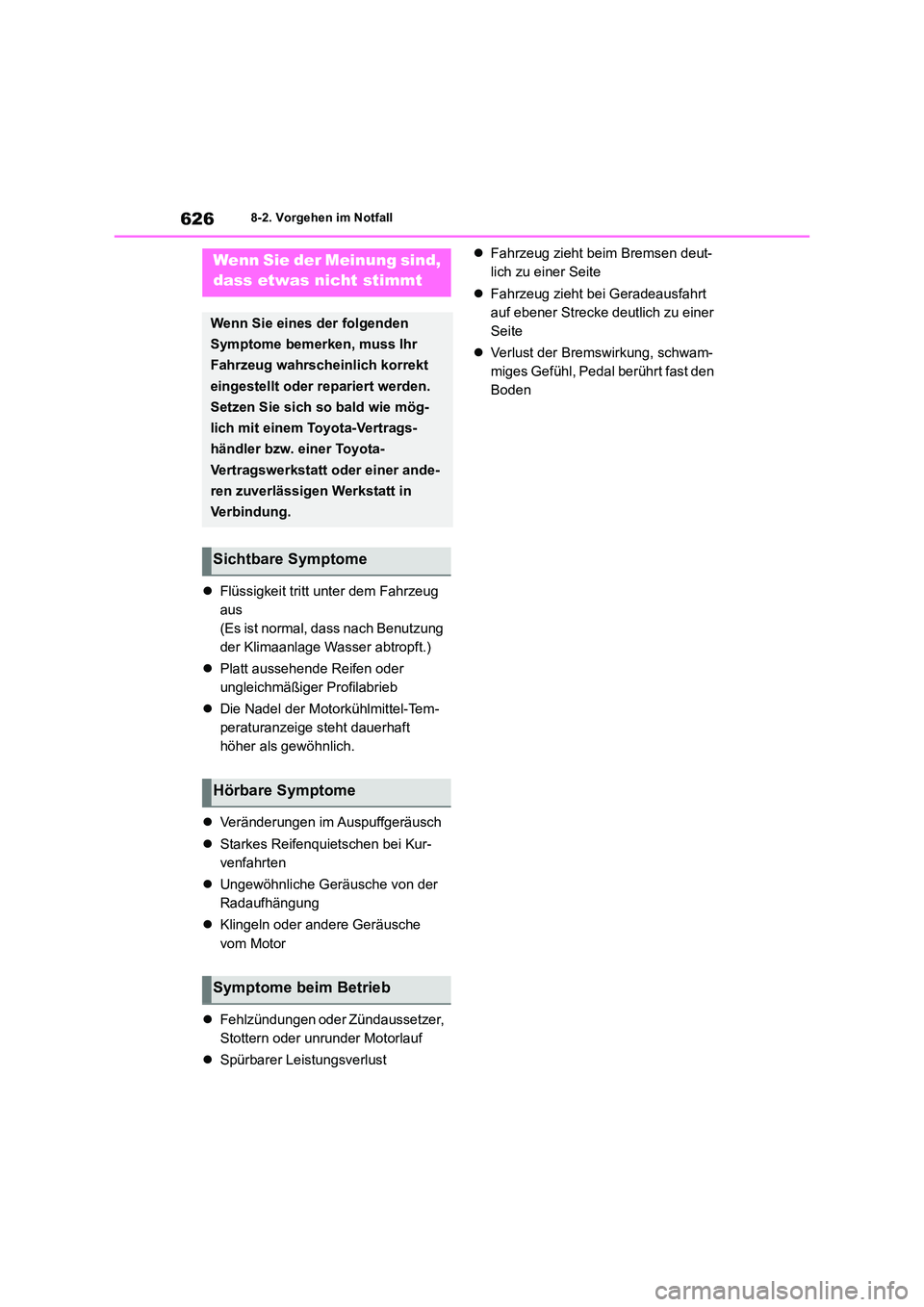

6268-2. Vorgehen im Notfall
Flüssigkeit tritt unter dem Fahrzeug
aus
(Es ist normal, dass nach Benutzung
der Klimaanlage Wasser abtropft.)
 Platt aussehende Reifen oder
ungleichmäßiger Profilabrieb
 Die Nadel der Motorkühlmittel-Tem-
peraturanzeige steht dauerhaft
höher als gewöhnlich.
 Veränderungen im Auspuffgeräusch
 Starkes Reifenquietschen bei Kur-
venfahrten
 Ungewöhnliche Geräusche von der
Radaufhängung
 Klingeln oder andere Geräusche
vom Motor
 Fehlzündungen oder Zündaussetzer,
Stottern oder unrunder Motorlauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen deut-
lich zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Strecke deutlich zu einer
Seite
 Verlust der Bremswirkung, schwam-
miges Gefühl, Pedal berührt fast den
Boden
Wenn Sie der Meinung sind,
dass etwas nicht stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich korrekt
eingestellt oder repariert werden.
Setzen Sie sich so bald wie mög-
lich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in
Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

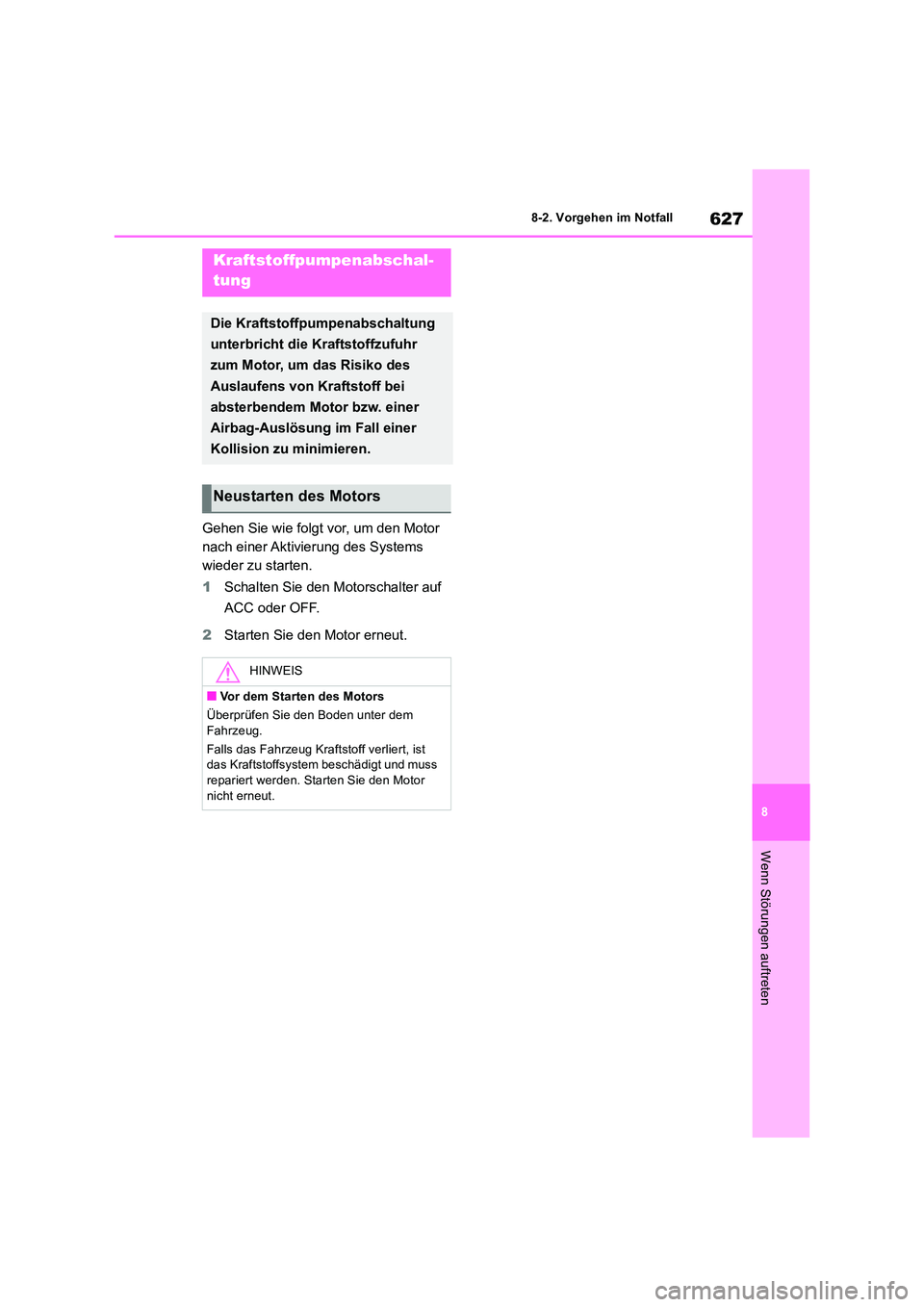

627
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Gehen Sie wie folgt vor, um den Motor
nach einer Aktivierung des Systems
wieder zu starten.
1 Schalten Sie den Motorschalter auf
ACC oder OFF.
2 Starten Sie den Motor erneut.
Kraftstoffpumpenabschal-
tung
Die Kraftstoffpumpenabschaltung
unterbricht die Kraftstoffzufuhr
zum Motor, um das Risiko des
Auslaufens von Kraftstoff bei
absterbendem Motor bzw. einer
Airbag-Auslösung im Fall einer
Kollision zu minimieren.
Neustarten des Motors
HINWEIS
■Vor dem Starten des Motors
Überprüfen Sie den Boden unter dem
Fahrzeug.
Falls das Fahrzeug Kraftstoff verliert, ist das Kraftstoffsystem beschädigt und muss repariert werden. Starten Sie den Motor
nicht erneut.

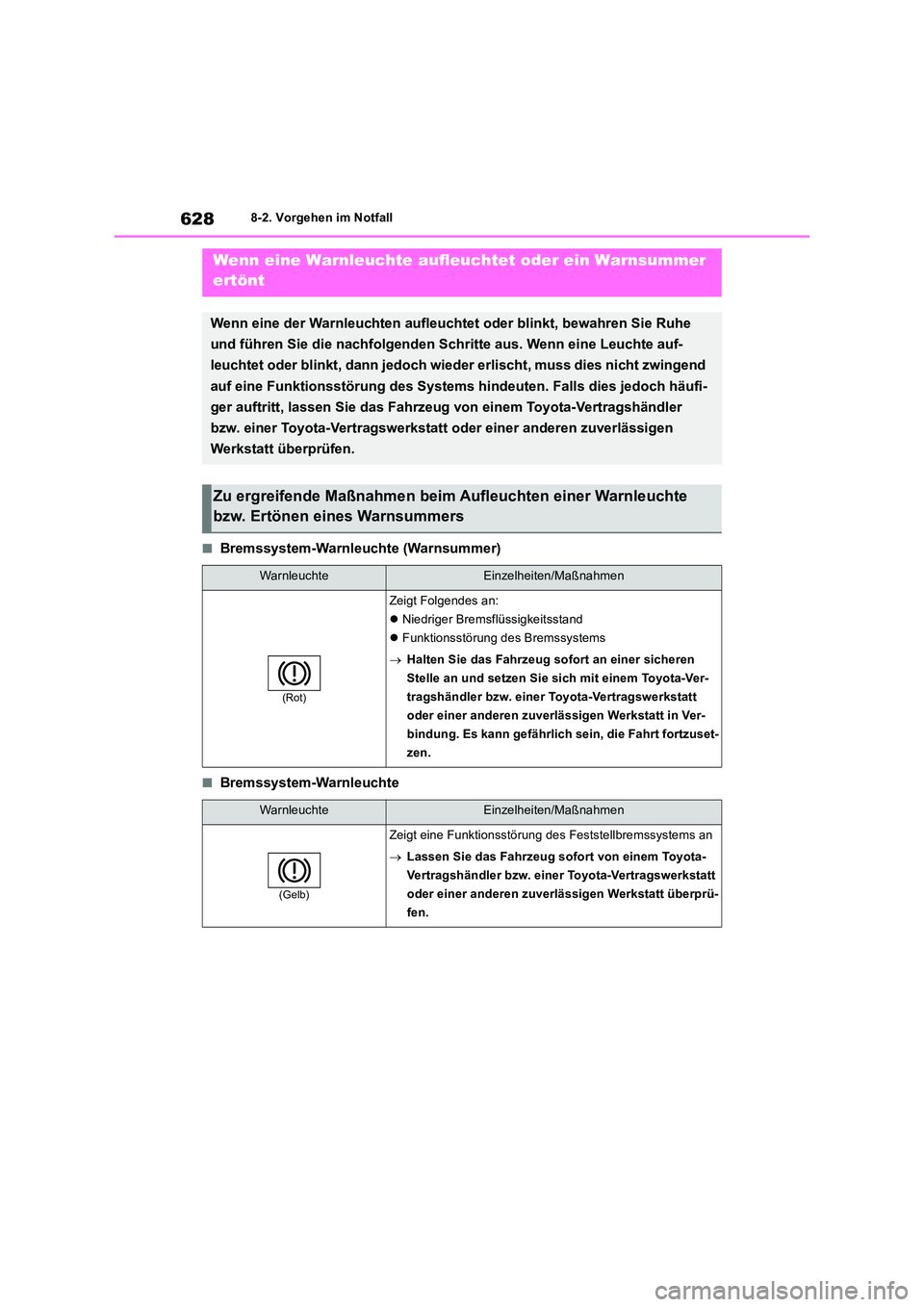

6288-2. Vorgehen im Notfall
■Bremssystem-Warnleuchte (Warnsummer)
■Bremssystem-Warnleuchte
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie Ruhe
und führen Sie die nachfolgenden Schritte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwingend
auf eine Funktionsstörung des Systems hindeuten. Falls dies jedoch häufi-
ger auftritt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Zu ergreifende Maßnahmen beim Aufleuchten einer Warnleuchte
bzw. Ertönen eines Warnsummers
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Niedriger Bremsflüssigkeitsstand
 Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung des Feststellbremssystems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

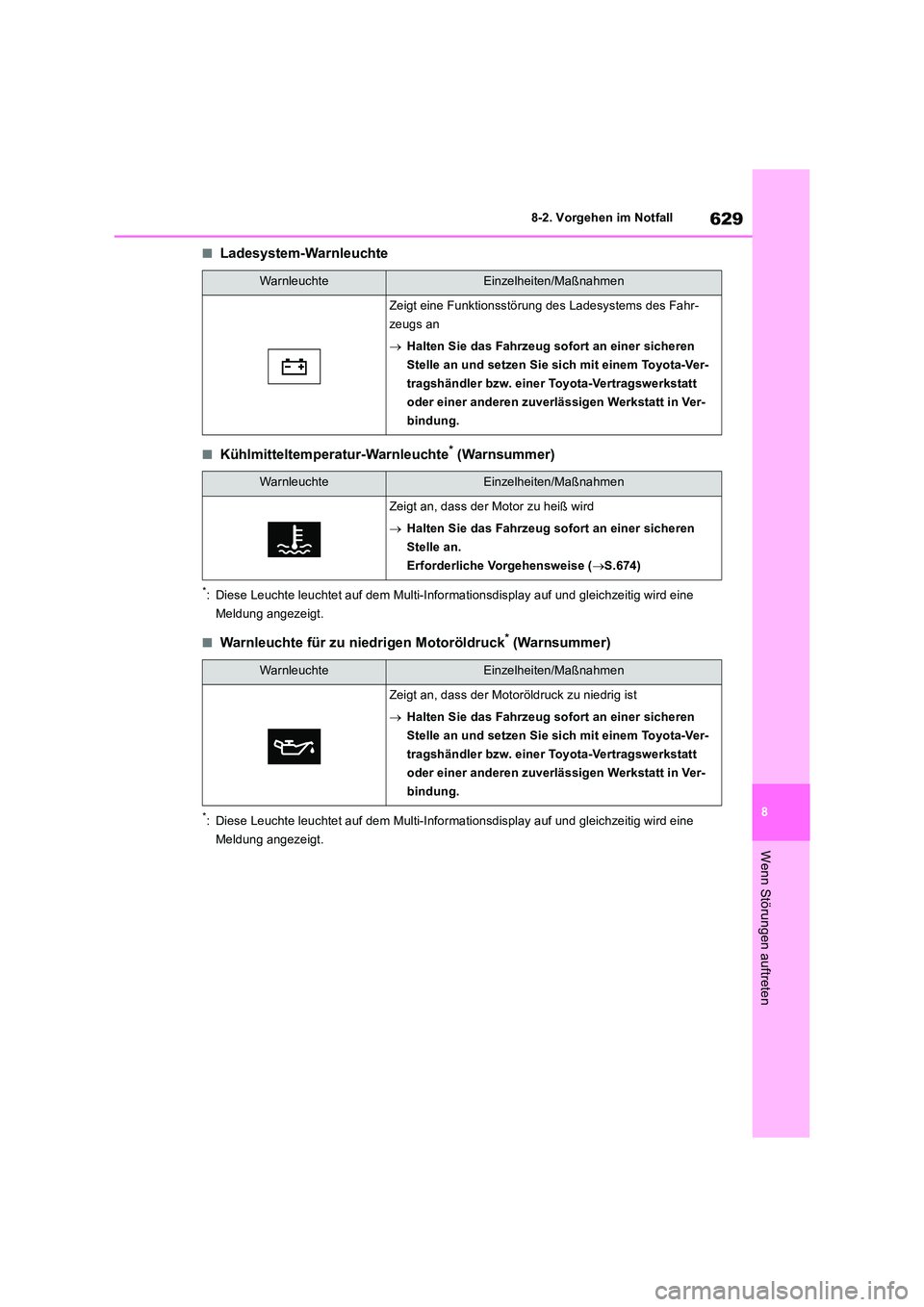

629
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Ladesystem-Warnleuchte
■Kühlmitteltemperatur-Warnleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
■Warnleuchte für zu niedrigen Motoröldruck* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung des Ladesystems des Fahr-
zeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motor zu heiß wird
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an.
Erforderliche Vorgehensweise ( S.674)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motoröldruck zu niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.

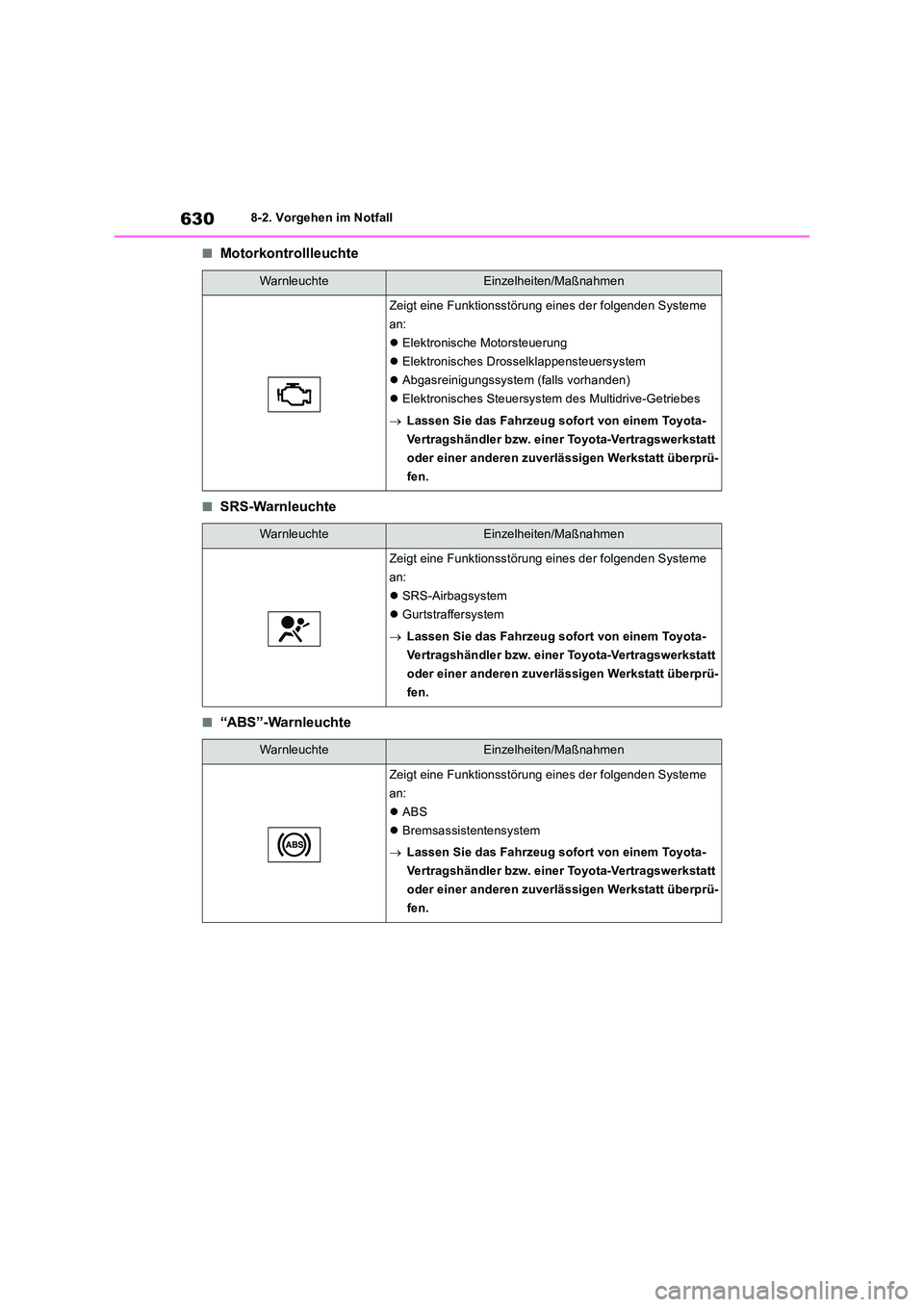

6308-2. Vorgehen im Notfall
■Motorkontrollleuchte
■SRS-Warnleuchte
■“ABS”-Warnleuchte
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Elektronische Motorsteuerung
 Elektronisches Drosselklappensteuersystem
 Abgasreinigungssystem (falls vorhanden)
 Elektronisches Steuersystem des Multidrive-Getriebes
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 SRS-Airbagsystem
 Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 ABS
 Bremsassistentensystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
