7-3. Wartung in Eigenregie
Wartung und Pflege

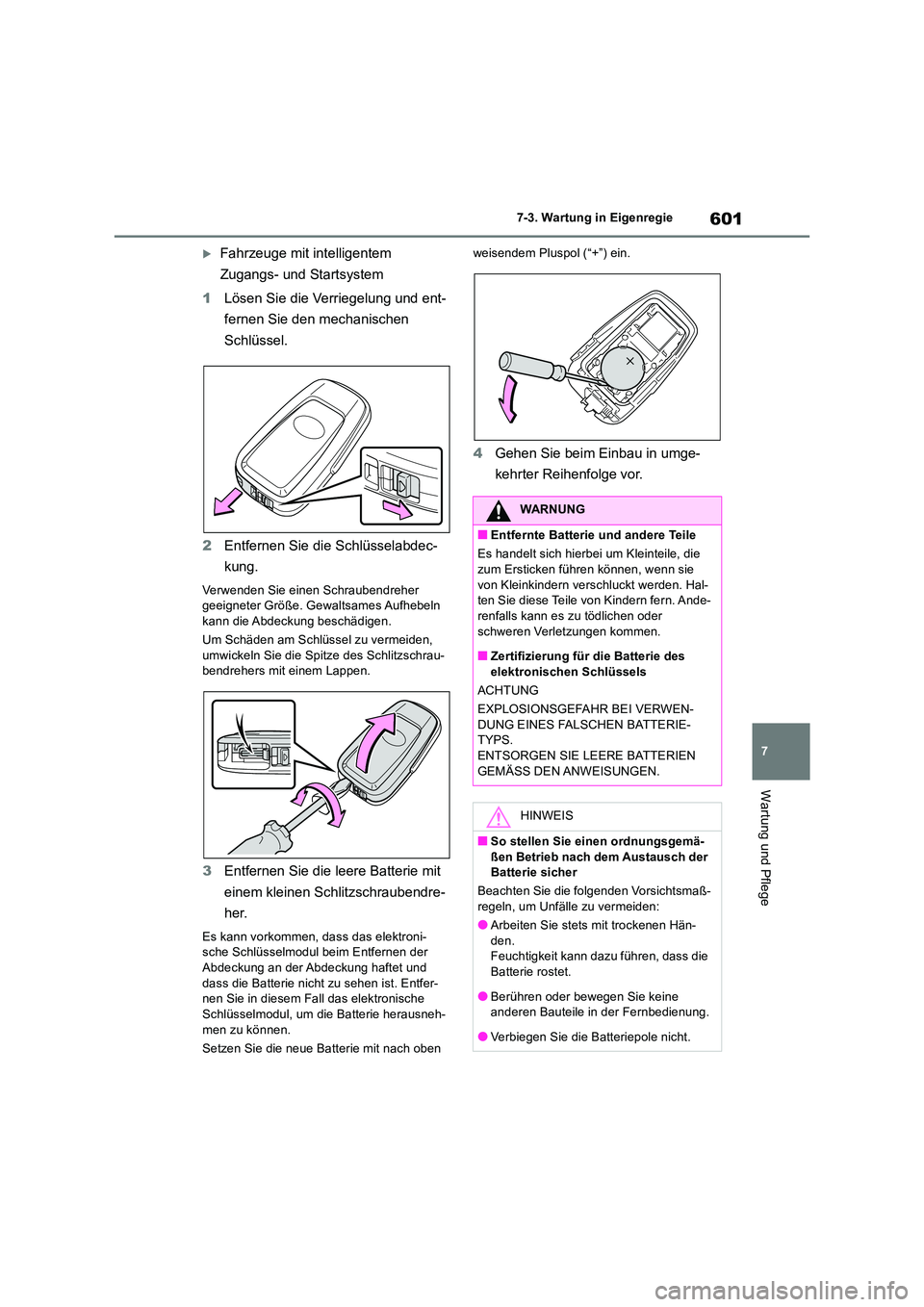

Fahrzeuge mit intelligentem
Zugangs- und Startsystem
1 Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Verwenden Sie einen Schraubendreher geeigneter Größe. Gewaltsames Aufhebeln
kann die Abdeckung beschädigen.
Um Schäden am Schlüssel zu vermeiden, umwickeln Sie die Spitze des Schlitzschrau-bendrehers mit einem Lappen.
3 Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Es kann vorkommen, dass das elektroni- sche Schlüsselmodul beim Entfernen der
Abdeckung an der Abdeckung haftet und dass die Batterie nicht zu sehen ist. Entfer-nen Sie in diesem Fall das elektronische
Schlüsselmodul, um die Batterie herausneh- men zu können.
Setzen Sie die neue Batterie mit nach oben
weisendem Pluspol (“+”) ein.
4 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die
zum Ersticken führen können, wenn sie von Kleinkindern verschluckt werden. Hal-ten Sie diese Teile von Kindern fern. Ande-
renfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Zertifizierung für die Batterie des
elektronischen Schlüssels
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWEN- DUNG EINES FALSCHEN BATTERIE-TYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■So stellen Sie einen ordnungsgemä-ßen Betrieb nach dem Austausch der Batterie sicher
Beachten Sie die folgenden Vorsichtsmaß-
regeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Hän- den.Feuchtigkeit kann dazu führen, dass die
Batterie rostet.
●Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batteriepole nicht.

6027-3. Wartung in Eigenregie

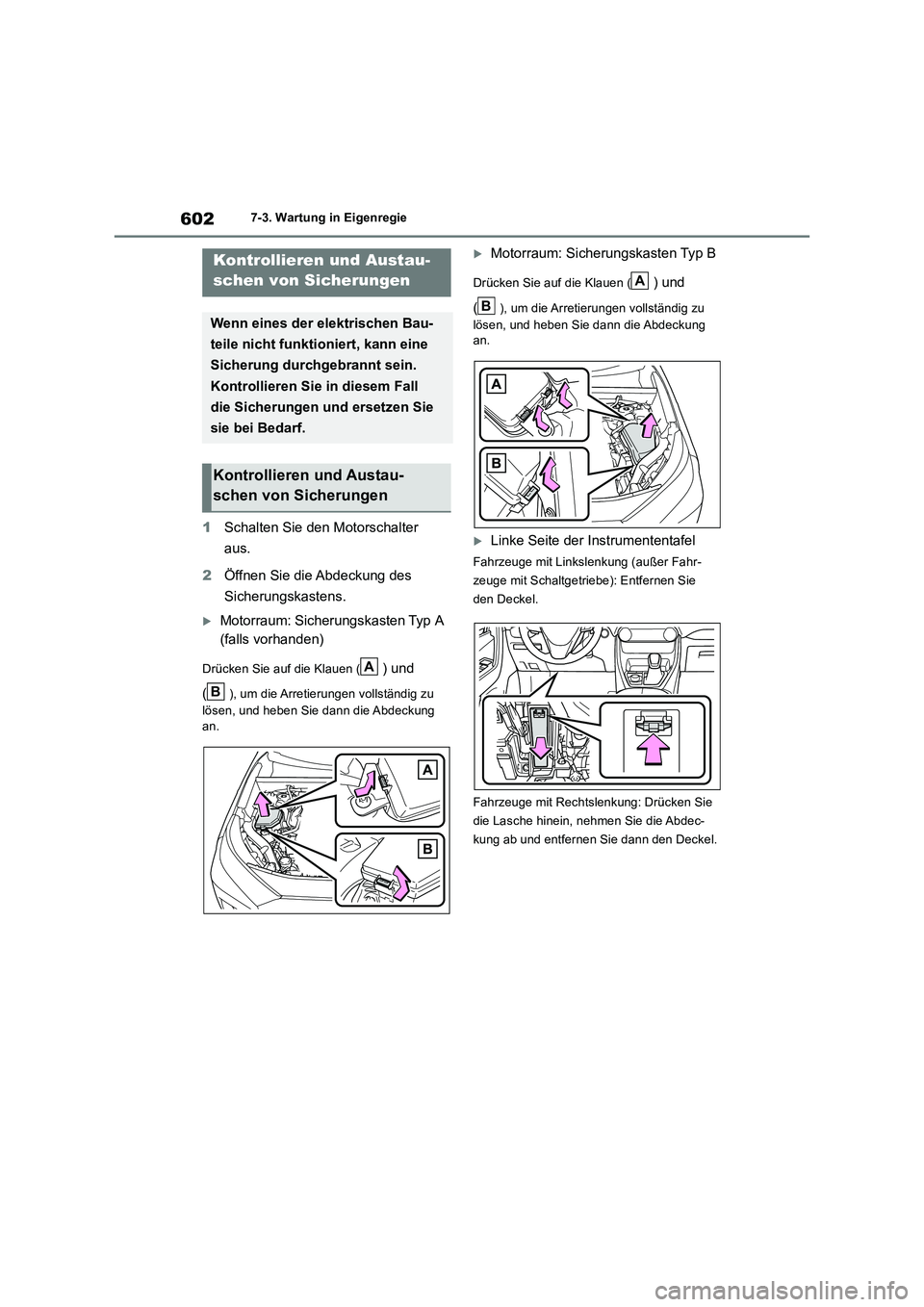

1Schalten Sie den Motorschalter
aus.
2Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten Typ A
(falls vorhanden)
Drücken Sie auf die Klauen () und
(
), um die Arretierungen vollständig zu
lösen, und heben Sie dann die Abdeckung
an.
Motorraum: Sicherungskasten Typ B
Drücken Sie auf die Klauen () und
(
), um die Arretierungen vollständig zu
lösen, und heben Sie dann die Abdeckung
an.
Linke Seite der Instrumententafel
Fahrzeuge mit Linkslenkung (außer Fahr-
zeuge mit Schaltgetriebe): Entfernen Sie
den Deckel.
Fahrzeuge mit Rechtslenkung: Drücken Sie
die Lasche hinein, nehmen Sie die Abdec-
kung ab und entfernen Sie dann den Deckel.
Kontrollieren und Austau-
schen von Sicherungen
Wenn eines der elektrischen Bau-
teile nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Kontrollieren Sie in diesem Fall
die Sicherungen und ersetzen Sie
sie bei Bedarf.
Kontrollieren und Austau-
schen von Sicherungen
A
B
A
B

603
7 7-3. Wartung in Eigenregie
Wartung und Pflege

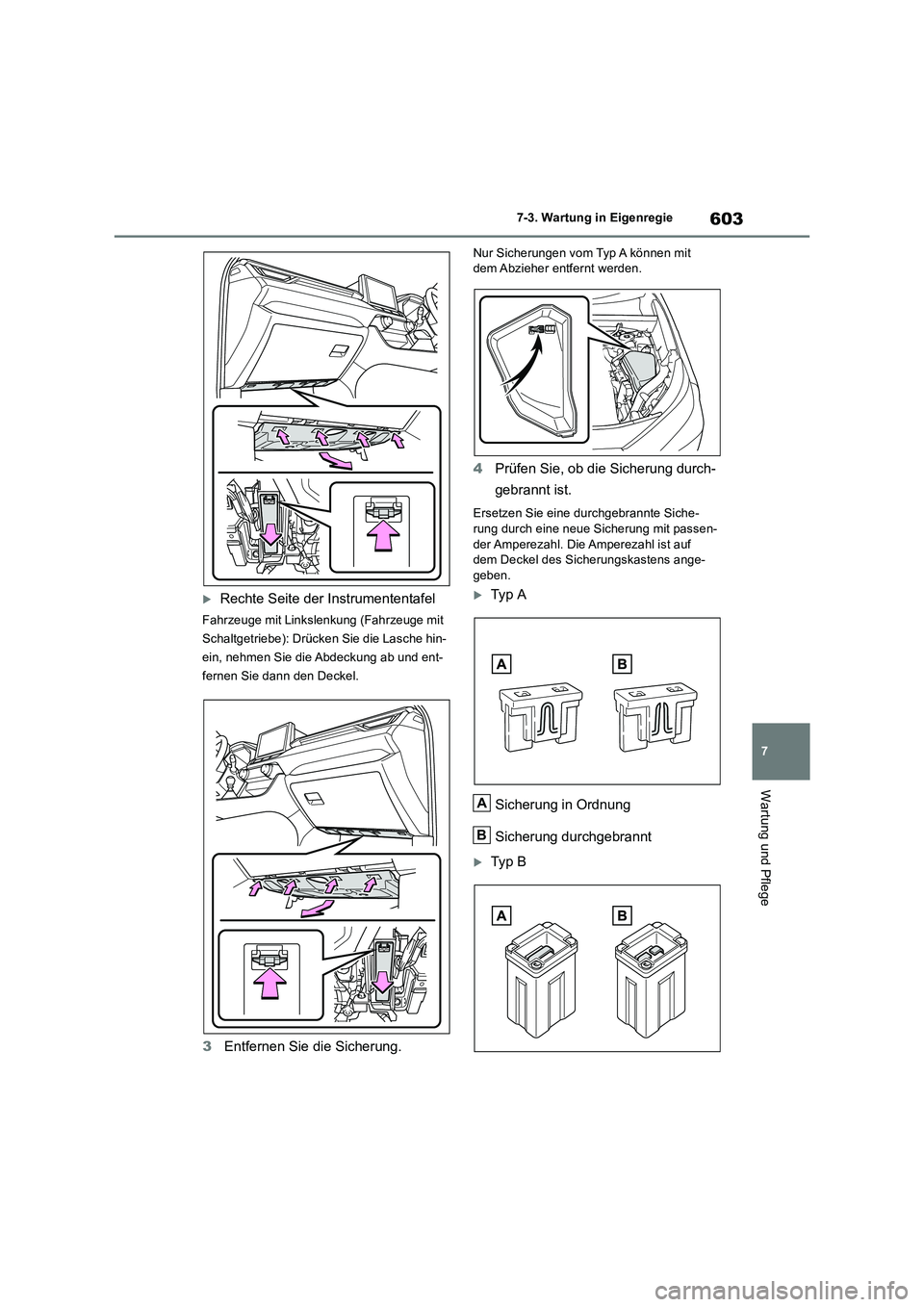

Rechte Seite der Instrumententafel
Fahrzeuge mit Linkslenkung (Fahrzeuge mit
Schaltgetriebe): Drücken Sie die Lasche hin-
ein, nehmen Sie die Abdeckung ab und ent-
fernen Sie dann den Deckel.
3Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
4Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie eine durchgebrannte Siche-
rung durch eine neue Sicherung mit passen-
der Amperezahl. Die Amperezahl ist auf
dem Deckel des Sicherungskastens ange-
geben.
Typ A
Sicherung in Ordnung
Sicherung durchgebrannt
Typ B
A
B

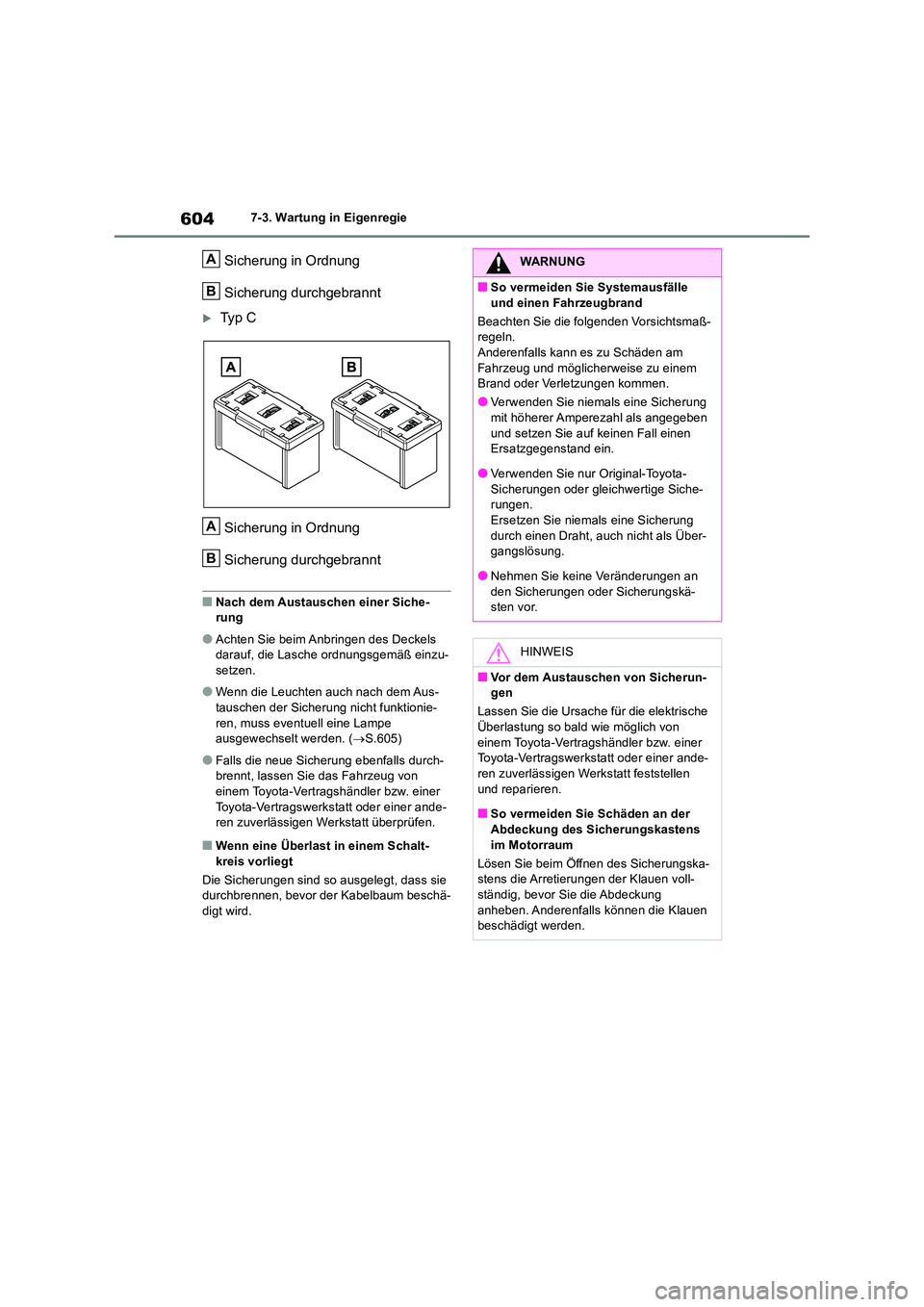

6047-3. Wartung in Eigenregie
Sicherung in Ordnung
Sicherung durchgebrannt
Ty p C
Sicherung in Ordnung
Sicherung durchgebrannt
■Nach dem Austauschen einer Siche- rung
●Achten Sie beim Anbringen des Deckels darauf, die Lasche ordnungsgemäß einzu-
setzen.
●Wenn die Leuchten auch nach dem Aus-
tauschen der Sicherung nicht funktionie- ren, muss eventuell eine Lampe ausgewechselt werden. ( S.605)
●Falls die neue Sicherung ebenfalls durch- brennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt überprüfen.
■Wenn eine Überlast in einem Schalt-
kreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor de r Kabelbaum beschä- digt wird.
A
B
A
B
WARNUNG
■So vermeiden Sie Systemausfälle
und einen Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaß- regeln.Anderenfalls kann es zu Schäden am
Fahrzeug und möglicherweise zu einem Brand oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl als angegeben
und setzen Sie auf keinen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Toyota-
Sicherungen oder gleichwertige Siche- rungen.Ersetzen Sie niemals eine Sicherung
durch einen Draht, auch nicht als Über- gangslösung.
●Nehmen Sie keine Veränderungen an
den Sicherungen oder Sicherungskä- sten vor.
HINWEIS
■Vor dem Austauschen von Sicherun-gen
Lassen Sie die Ursache für die elektrische Überlastung so bald wie möglich von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt feststellen
und reparieren.
■So vermeiden Sie Schäden an der Abdeckung des Sicherungskastens
im Motorraum
Lösen Sie beim Öffnen des Sicherungska- stens die Arretierungen der Klauen voll-ständig, bevor Sie die Abdeckung
anheben. Anderenfalls können die Klauen beschädigt werden.

605
7
7-3. Wartung in Eigenregie
Wartung und Pflege
Prüfen Sie die Wattzahl der auszutau-
schenden Lampe. ( S.693)
Vorn (Typ A)
Vordere Blinkleuchten
Nebelscheinwerfer (falls vorhan-
den)
Äußere Bodenbeleuchtung (falls
vorhanden)
Vorn (Typ B)
Vordere Blinkleuchten
Nebelscheinwerfer
Äußere Bodenbeleuchtung (falls
vorhanden)
Vorn (Typ C)
Vordere Blinkleuchten
Nebelscheinwerfer (falls vorhan-
den)
Äußere Bodenbeleuchtung (falls
vorhanden)
Lampen
Die folgenden Lampen können Sie
selbst austauschen. Der Schwie-
rigkeitsgrad des Austauschs vari-
iert je nach Lampe. Da das Risiko
von Bauteilbeschädigungen
besteht, empfehlen wir, den Aus-
tausch von einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Aus-
tausch von Lampen
Einbauort der Lampe
A
B
C
A
B
C
A
B
C

6067-3. Wartung in Eigenregie

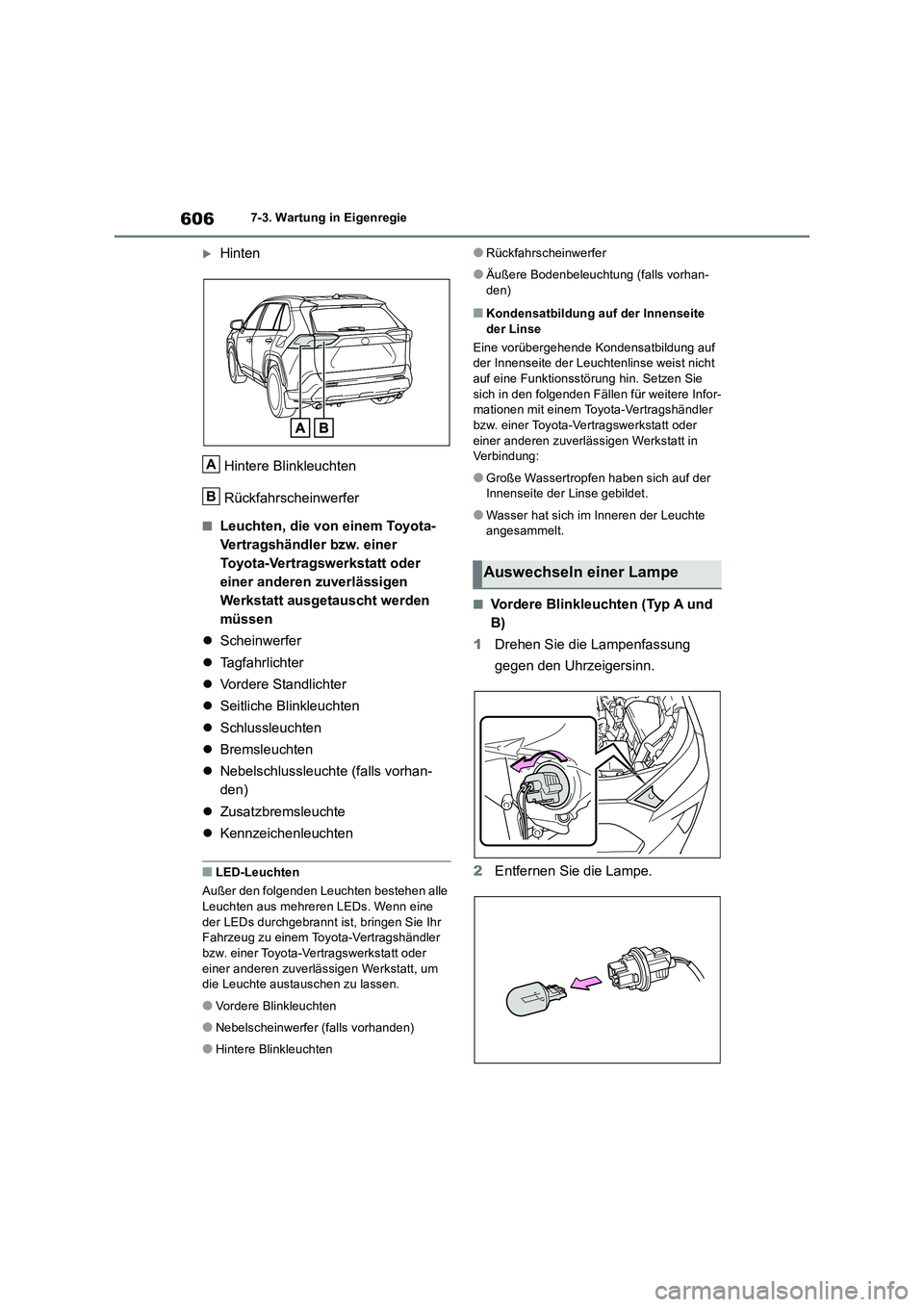

Hinten
Hintere Blinkleuchten
Rückfahrscheinwerfer
■Leuchten, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt ausgetauscht werden
müssen
 Scheinwerfer
 Tagfahrlichter
 Vordere Standlichter
 Seitliche Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Nebelschlussleuchte (falls vorhan-
den)
 Zusatzbremsleuchte
 Kennzeichenleuchten
■LED-Leuchten
Außer den folgenden Leuchten bestehen alle
Leuchten aus mehreren LEDs. Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt, um die Leuchte austauschen zu lassen.
●Vordere Blinkleuchten
●Nebelscheinwerfer (falls vorhanden)
●Hintere Blinkleuchten
●Rückfahrscheinwerfer
●Äußere Bodenbeleuchtung (falls vorhan-
den)
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Leuchtenlinse weist nicht
auf eine Funktionsstörung hin. Setzen Sie sich in den folgenden Fällen für weitere Infor-mationen mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung:
●Große Wassertropfen haben sich auf der Innenseite der Linse gebildet.
●Wasser hat sich im Inneren der Leuchte angesammelt.
■Vordere Blinkleuchten (Typ A und
B)
1 Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
2 Entfernen Sie die Lampe.
A
B
Auswechseln einer Lampe

607

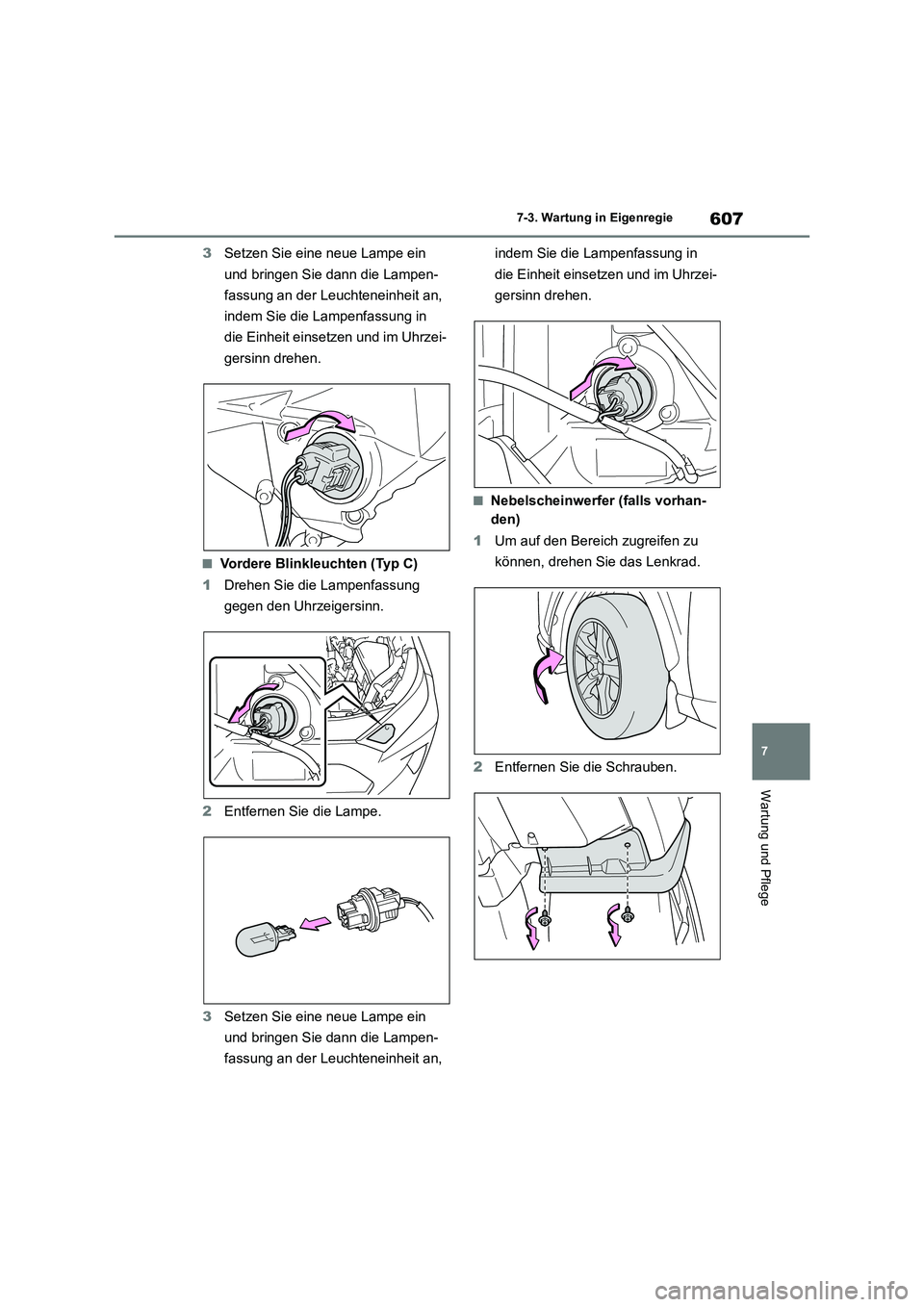

7 7-3. Wartung in Eigenregie
Wartung und Pflege
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
■Vordere Blinkleuchten (Typ C)
1Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
2Entfernen Sie die Lampe.
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an, indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
■Nebelscheinwerfer (falls vorhan-
den)
1Um auf den Bereich zugreifen zu
können, drehen Sie das Lenkrad.
2Entfernen Sie die Schrauben.

6087-3. Wartung in Eigenregie
3Entfernen Sie die Schrauben und
Clips und nehmen Sie die Radlauf-
verkleidung teilweise ab.
4Ziehen Sie den Steckverbinder ab.5Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
6Setzen Sie die neue Lampe ein.
Richten Sie die 3 Fixiernasen der Lampe auf
die Halterung aus und setzen Sie die Lampe
ein. Drehen Sie sie zum Einrasten im Uhr-
zeigersinn.
7Klemmen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lampenfas-
sung, um sie auf festen Sitz zu überprüfen.
Schalten Sie die Nebelscheinwerfer einmal
ein und stellen Sie sicher, dass kein Licht
durch die Halterung durchscheint.

609
7 7-3. Wartung in Eigenregie
Wartung und Pflege

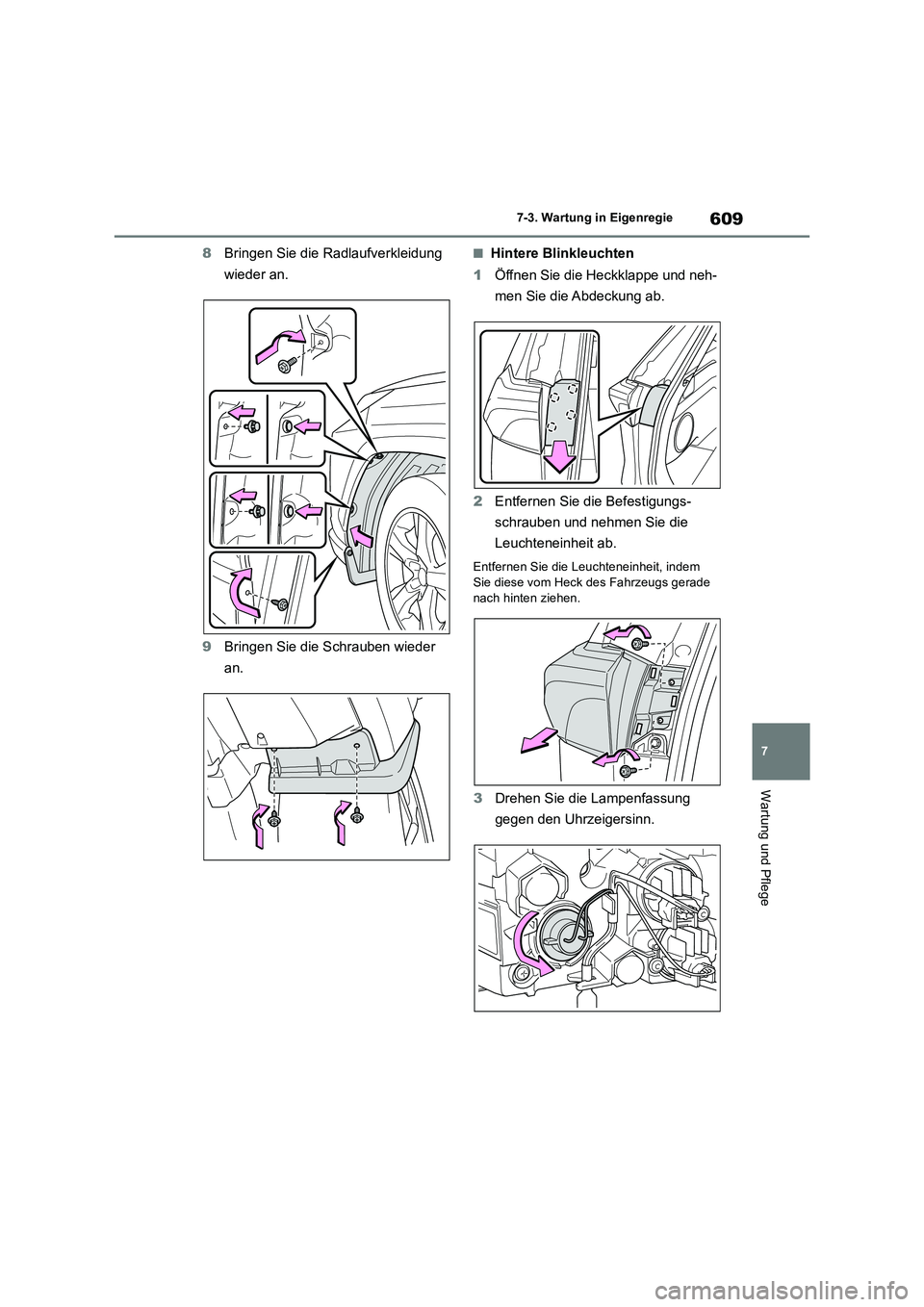

8Bringen Sie die Radlaufverkleidung
wieder an.
9Bringen Sie die Schrauben wieder
an.■Hintere Blinkleuchten
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
2Entfernen Sie die Befestigungs-
schrauben und nehmen Sie die
Leuchteneinheit ab.
Entfernen Sie die Leuchteneinheit, indem
Sie diese vom Heck des Fahrzeugs gerade
nach hinten ziehen.
3Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.

6107-3. Wartung in Eigenregie

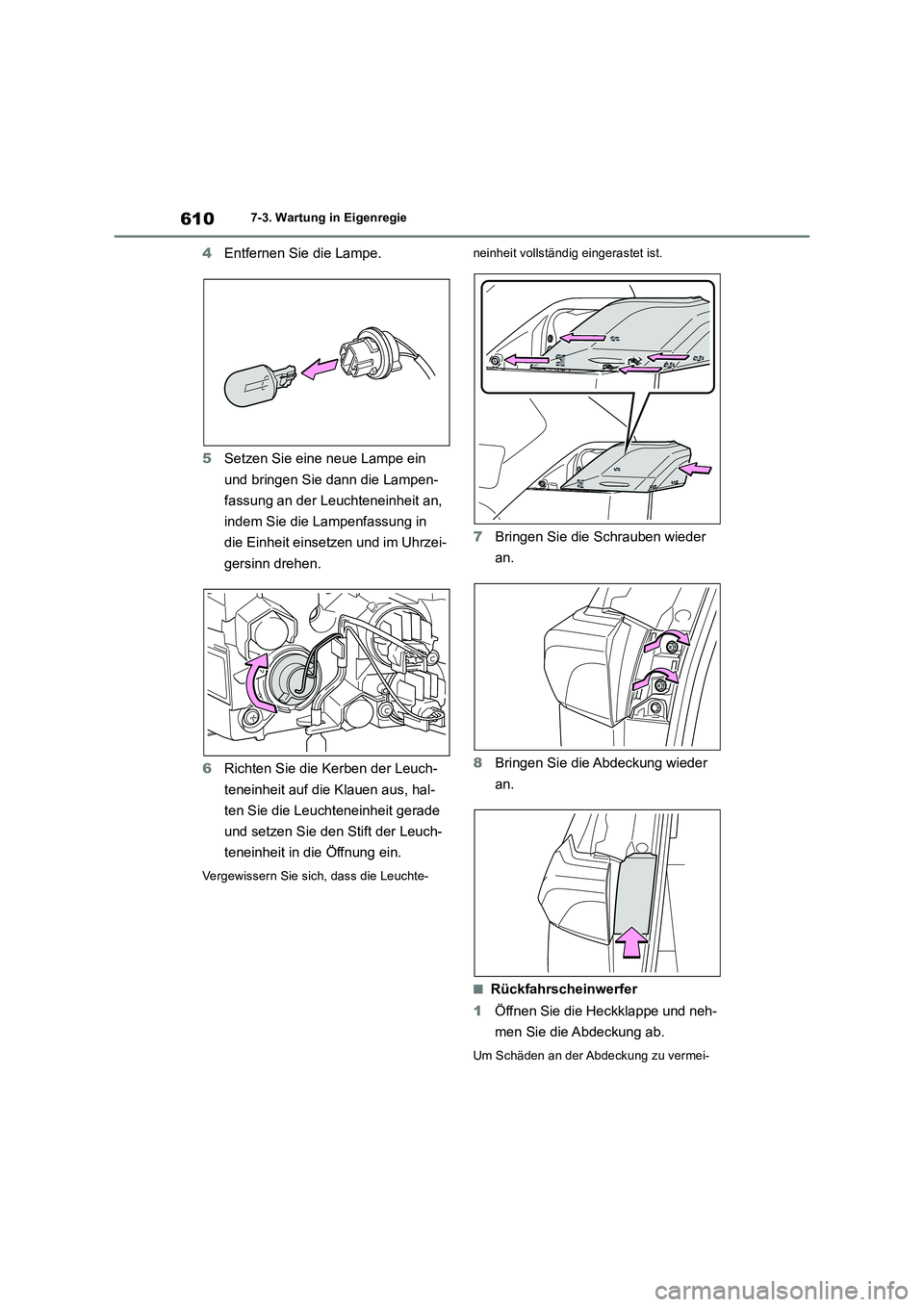

4Entfernen Sie die Lampe.
5Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
6Richten Sie die Kerben der Leuch-
teneinheit auf die Klauen aus, hal-
ten Sie die Leuchteneinheit gerade
und setzen Sie den Stift der Leuch-
teneinheit in die Öffnung ein.
Vergewissern Sie sich, dass die Leuchte-neinheit vollständig eingerastet ist.
7Bringen Sie die Schrauben wieder
an.
8Bringen Sie die Abdeckung wieder
an.
■Rückfahrscheinwerfer
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
Um Schäden an der Abdeckung zu vermei-
