TOYOTA RAV4 2018 Betriebsanleitungen (in German)

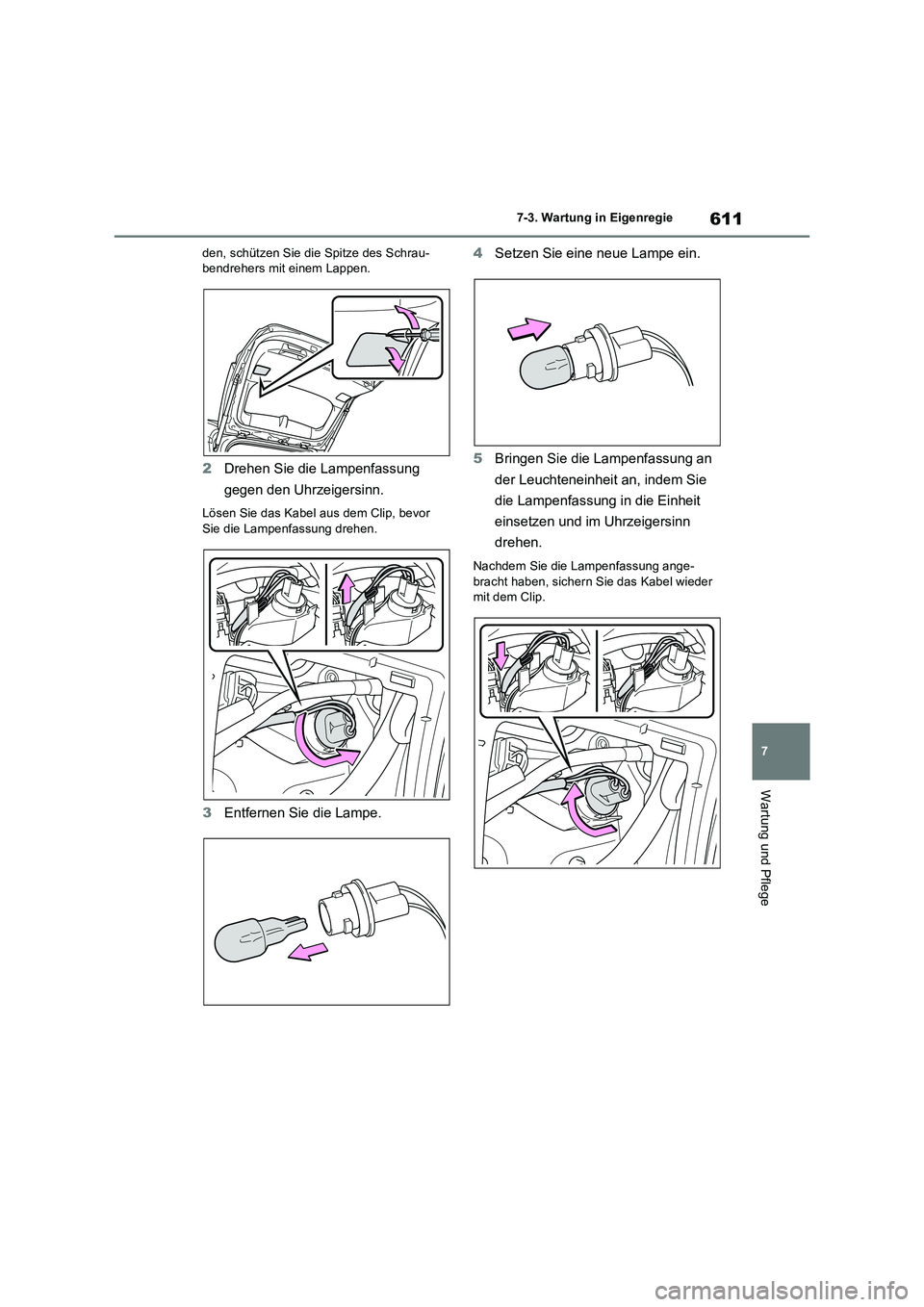

611
7 7-3. Wartung in Eigenregie
Wartung und Pflege
den, schützen Sie die Spitze des Schrau-
bendrehers mit einem Lappen.
2Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Lösen Sie das Kabel aus dem Clip, bevor
Sie die Lampenfassung drehen.
3Entfernen Sie die Lampe.4Setzen Sie eine neue Lampe ein.
5Bringen Sie die Lampenfassung an
der Leuchteneinheit an, indem Sie
die Lampenfassung in die Einheit
einsetzen und im Uhrzeigersinn
drehen.
Nachdem Sie die Lampenfassung ange-
bracht haben, sichern Sie das Kabel wieder
mit dem Clip.

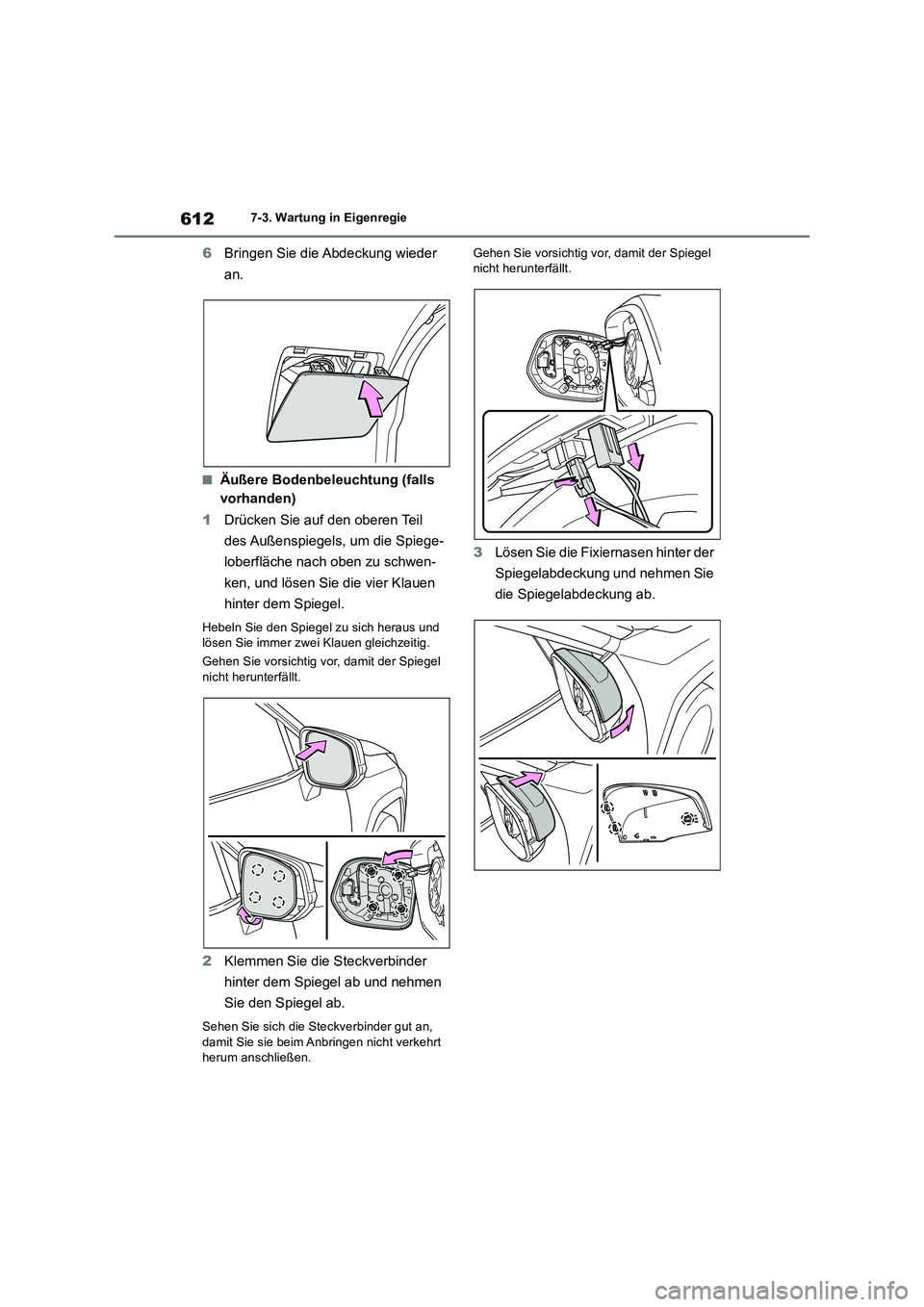

6127-3. Wartung in Eigenregie
6Bringen Sie die Abdeckung wieder
an.
■Äußere Bodenbeleuchtung (falls
vorhanden)
1Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spiege-
loberfläche nach oben zu schwen-
ken, und lösen Sie die vier Klauen
hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heraus und
lösen Sie immer zwei Klauen gleichzeitig.
Gehen Sie vorsichtig vor, damit der Spiegel
nicht herunterfällt.
2Klemmen Sie die Steckverbinder
hinter dem Spiegel ab und nehmen
Sie den Spiegel ab.
Sehen Sie sich die Steckverbinder gut an,
damit Sie sie beim Anbringen nicht verkehrt
herum anschließen.Gehen Sie vorsichtig vor, damit der Spiegel
nicht herunterfällt.
3Lösen Sie die Fixiernasen hinter der
Spiegelabdeckung und nehmen Sie
die Spiegelabdeckung ab.

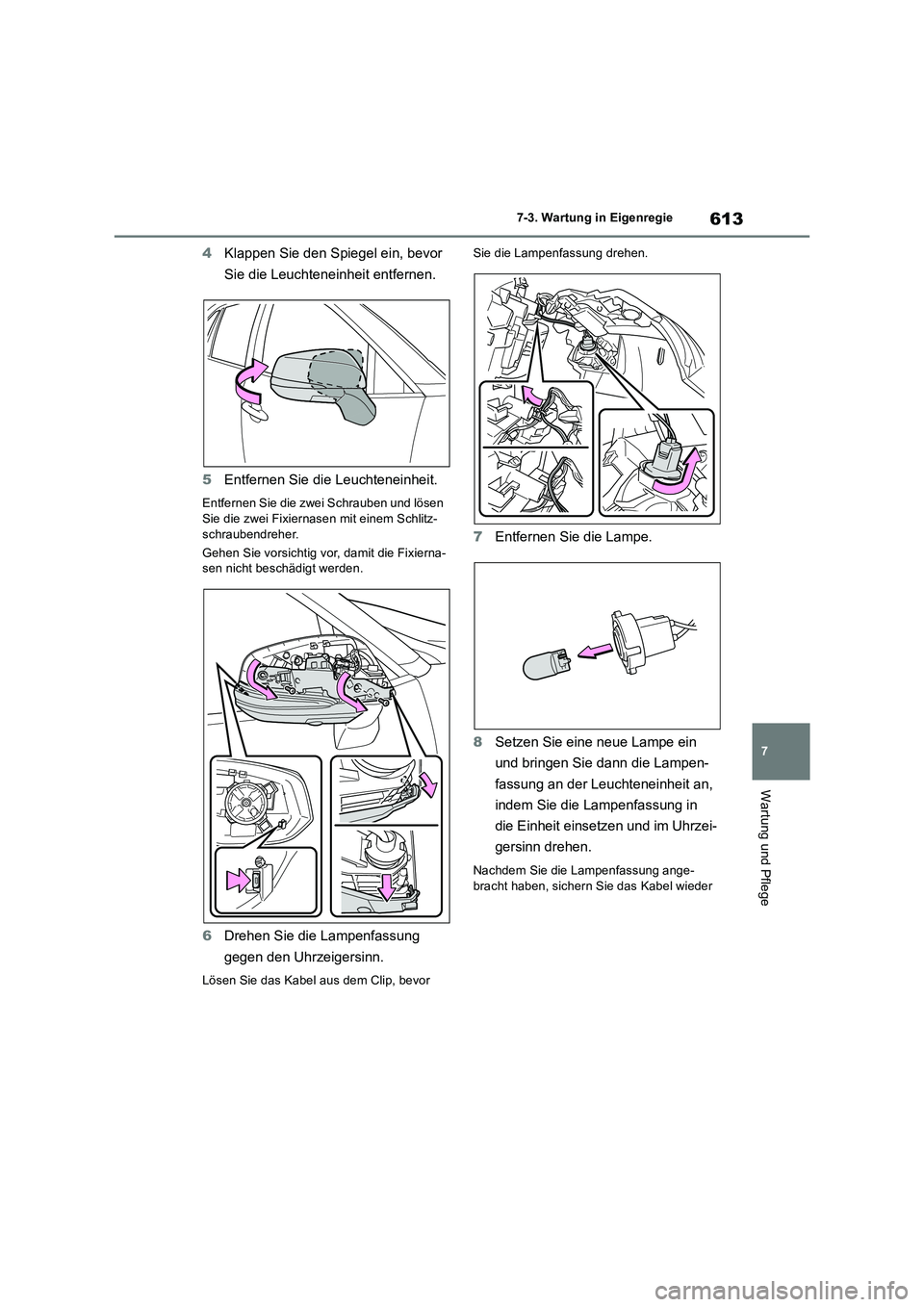

613
7 7-3. Wartung in Eigenregie
Wartung und Pflege
4Klappen Sie den Spiegel ein, bevor
Sie die Leuchteneinheit entfernen.
5Entfernen Sie die Leuchteneinheit.
Entfernen Sie die zwei Schrauben und lösen
Sie die zwei Fixiernasen mit einem Schlitz-
schraubendreher.
Gehen Sie vorsichtig vor, damit die Fixierna-
sen nicht beschädigt werden.
6Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Lösen Sie das Kabel aus dem Clip, bevor Sie die Lampenfassung drehen.
7Entfernen Sie die Lampe.
8Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
Nachdem Sie die Lampenfassung ange-
bracht haben, sichern Sie das Kabel wieder

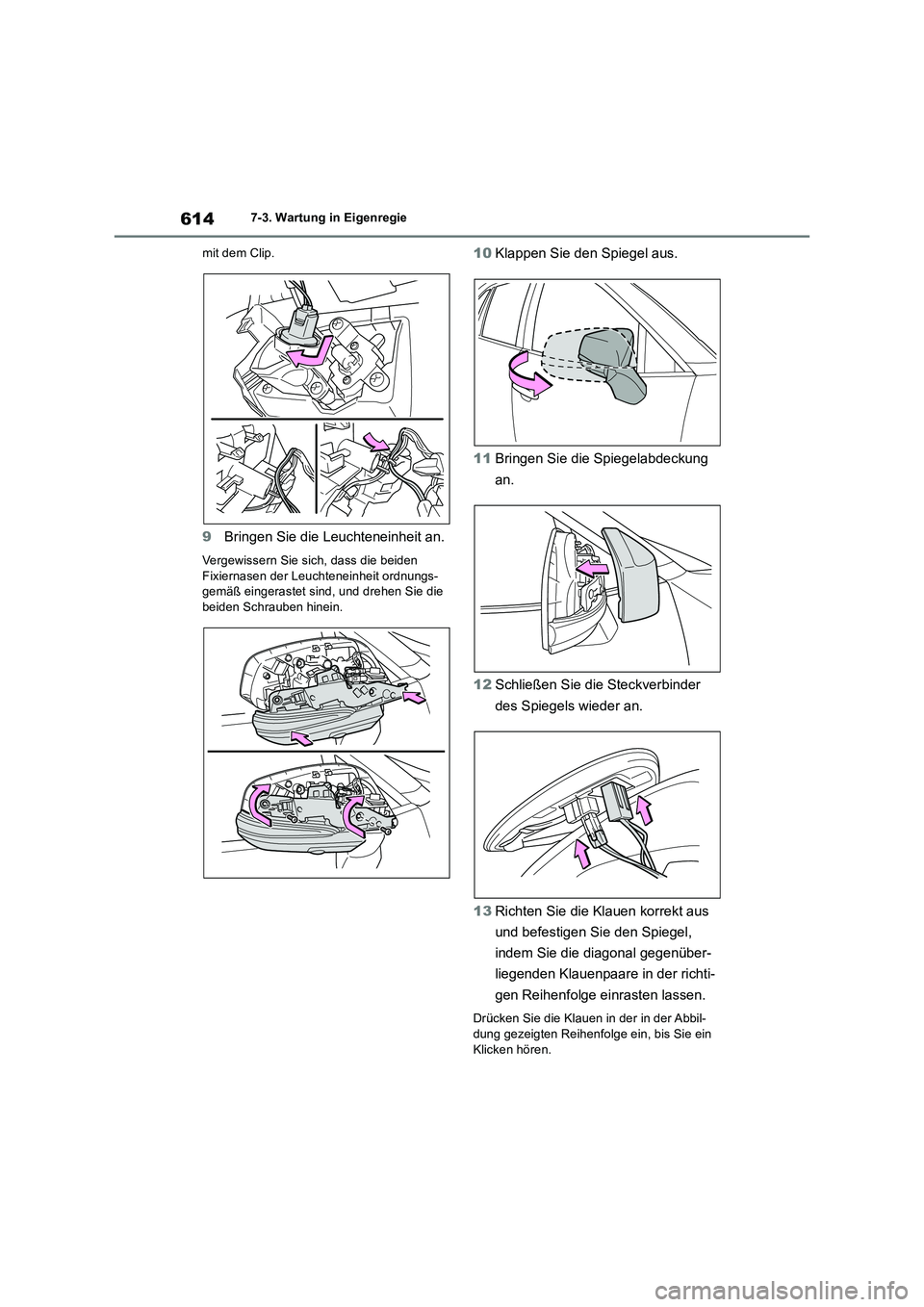

6147-3. Wartung in Eigenregie
mit dem Clip.
9Bringen Sie die Leuchteneinheit an.
Vergewissern Sie sich, dass die beiden
Fixiernasen der Leuchteneinheit ordnungs-
gemäß eingerastet sind, und drehen Sie die
beiden Schrauben hinein.
10Klappen Sie den Spiegel aus.
11Bringen Sie die Spiegelabdeckung
an.
12Schließen Sie die Steckverbinder
des Spiegels wieder an.
13Richten Sie die Klauen korrekt aus
und befestigen Sie den Spiegel,
indem Sie die diagonal gegenüber-
liegenden Klauenpaare in der richti-
gen Reihenfolge einrasten lassen.
Drücken Sie die Klauen in der in der Abbil-
dung gezeigten Reihenfolge ein, bis Sie ein
Klicken hören.

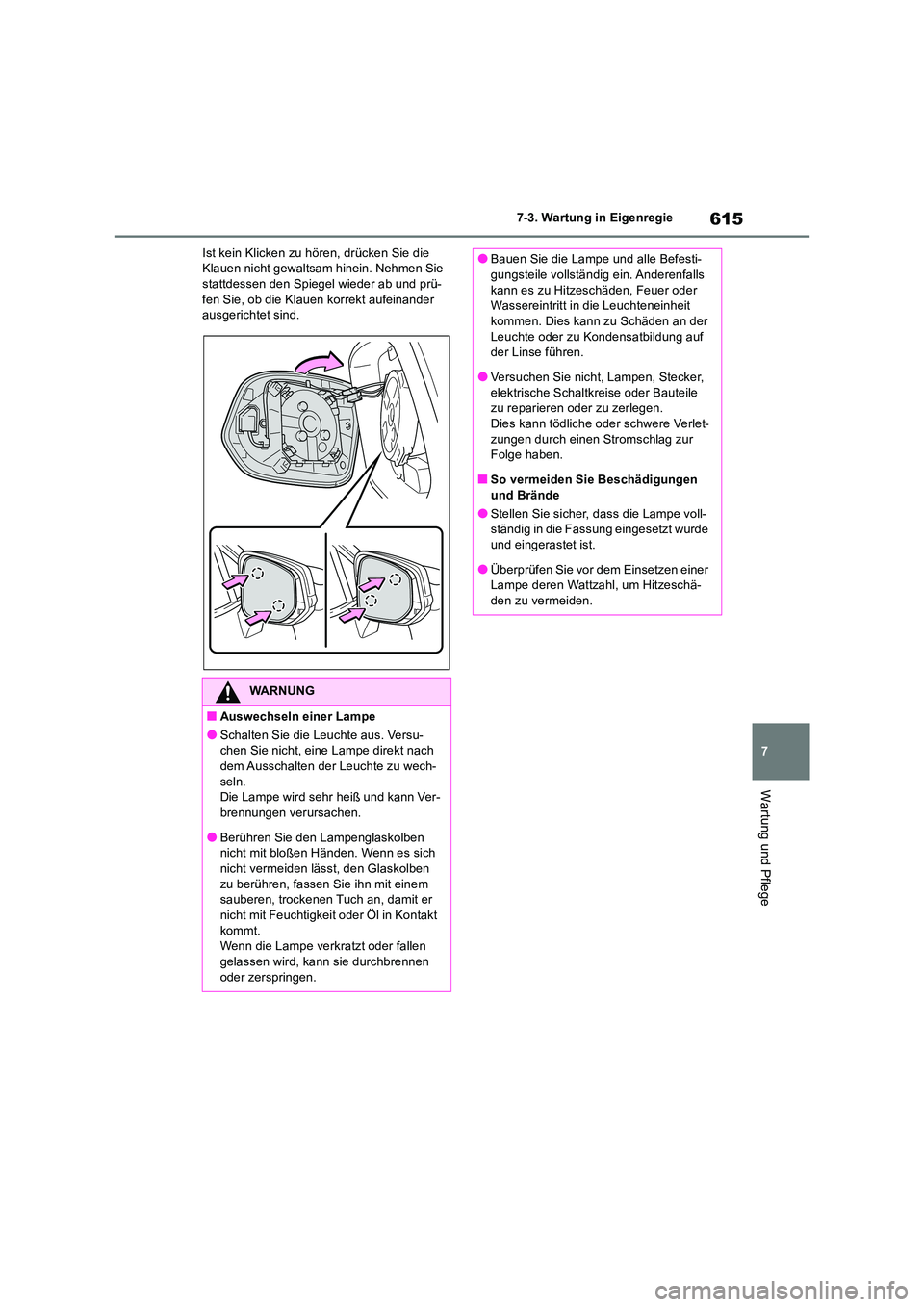

615
7
7-3. Wartung in Eigenregie
Wartung und Pflege
Ist kein Klicken zu hören, drücken Sie die Klauen nicht gewaltsam hinein. Nehmen Sie stattdessen den Spiegel wieder ab und prü-
fen Sie, ob die Klauen korrekt aufeinander ausgerichtet sind.
WARNUNG
■Auswechseln einer Lampe
●Schalten Sie die Leuchte aus. Versu-chen Sie nicht, eine Lampe direkt nach
dem Ausschalten der Leuchte zu wech- seln. Die Lampe wird sehr heiß und kann Ver-
brennungen verursachen.
●Berühren Sie den Lampenglaskolben nicht mit bloßen Händen. Wenn es sich
nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sauberen, trockenen Tuch an, damit er
nicht mit Feuchtigkeit oder Öl in Kontakt kommt. Wenn die Lampe verkratzt oder fallen
gelassen wird, kann sie durchbrennen oder zerspringen.
●Bauen Sie die Lampe und alle Befesti-gungsteile vollständig ein. Anderenfalls
kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Leuchteneinheit kommen. Dies kann zu Schäden an der
Leuchte oder zu Kondensatbildung auf der Linse führen.
●Versuchen Sie nicht, Lampen, Stecker,
elektrische Schaltkreise oder Bauteile zu reparieren oder zu zerlegen.Dies kann tödliche oder schwere Verlet-
zungen durch einen Stromschlag zur Folge haben.
■So vermeiden Sie Beschädigungen
und Brände
●Stellen Sie sicher, dass die Lampe voll- ständig in die Fassung eingesetzt wurde und eingerastet ist.
●Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattzahl, um Hitzeschä-den zu vermeiden.

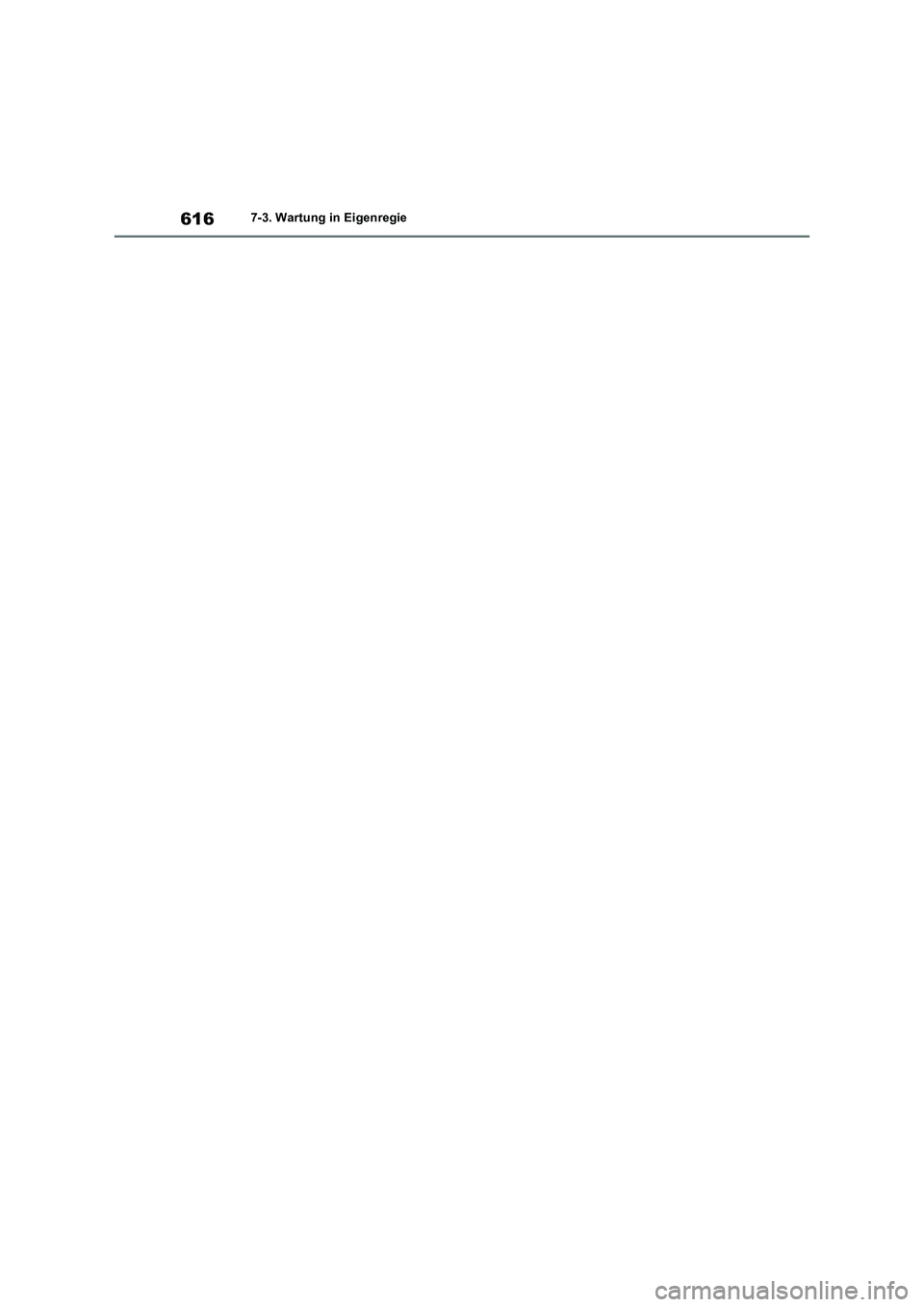

6167-3. Wartung in Eigenregie

8

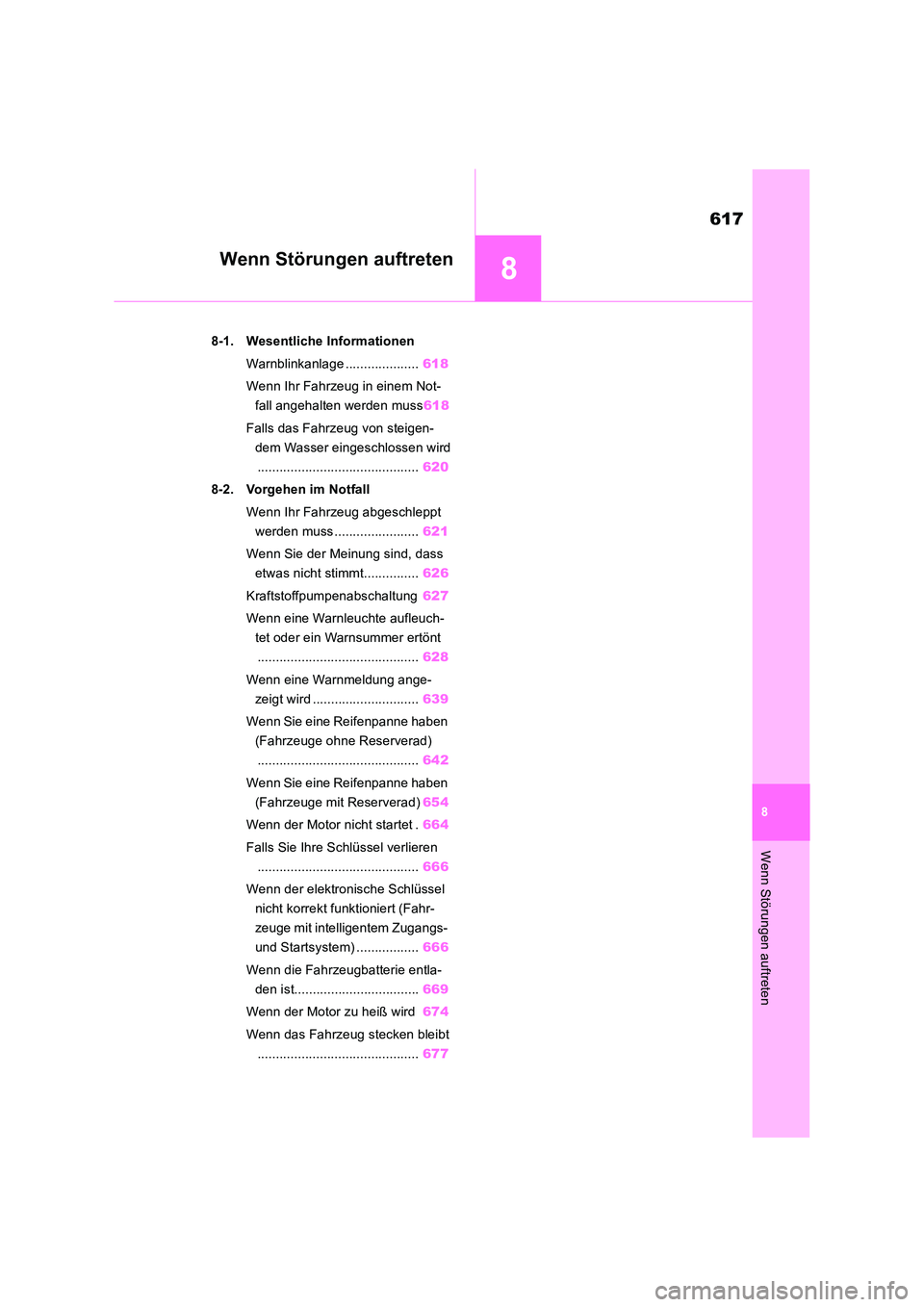

617
8
Wenn Störungen auftreten
Wenn Störungen auftreten
8-1. Wesentliche Informationen
Warnblinkanlage .................... 618
Wenn Ihr Fahrzeug in einem Not-
fall angehalten werden muss 618
Falls das Fahrzeug von steigen-
dem Wasser eingeschlossen wird
............................................ 620
8-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss ....................... 621
Wenn Sie der Meinung sind, dass
etwas nicht stimmt............... 626
Kraftstoffpumpenabschaltung 627
Wenn eine Warnleuchte aufleuch-
tet oder ein Warnsummer ertönt
............................................ 628
Wenn eine Warnmeldung ange-
zeigt wird ............................. 639
Wenn Sie eine Reifenpanne haben
(Fahrzeuge ohne Reserverad)
............................................ 642
Wenn Sie eine Reifenpanne haben
(Fahrzeuge mit Reserverad) 654
Wenn der Motor nicht startet . 664
Falls Sie Ihre Schlüssel verlieren
............................................ 666
Wenn der elektronische Schlüssel
nicht korrekt funktioniert (Fahr-
zeuge mit intelligentem Zugangs-
und Startsystem) ................. 666
Wenn die Fahrzeugbatterie entla-
den ist.................................. 669
Wenn der Motor zu heiß wird 674
Wenn das Fahrzeug stecken bleibt
............................................ 677

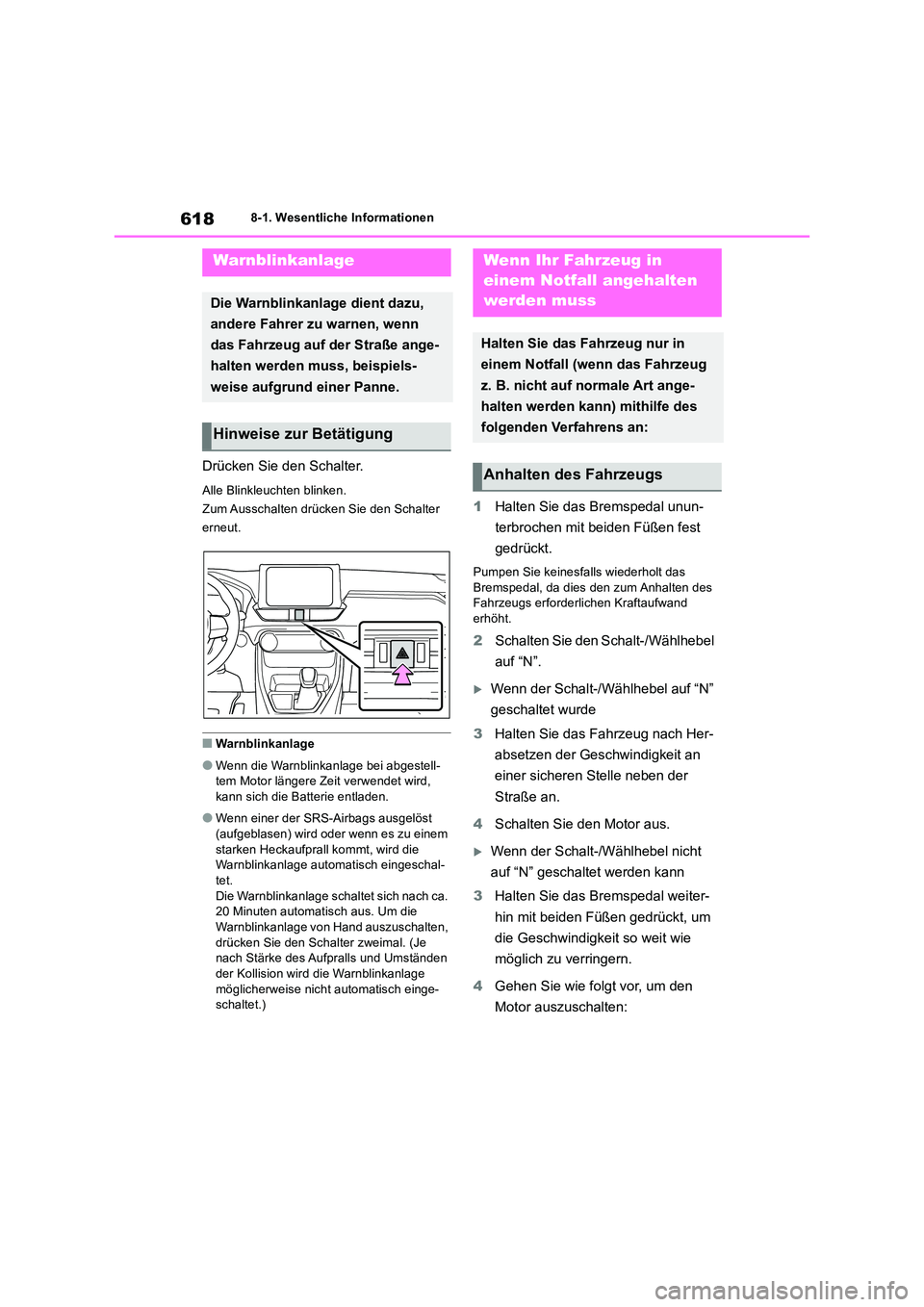

6188-1. Wesentliche Informationen
8-1.Wes entliche Informationen
Drücken Sie den Schalter.
Alle Blinkleuchten blinken.
Zum Ausschalten drücken Sie den Schalter
erneut.
■Warnblinkanlage
●Wenn die Warnblinkanlage bei abgestell- tem Motor längere Zeit verwendet wird, kann sich die Batterie entladen.
●Wenn einer der SRS-Airbags ausgelöst (aufgeblasen) wird oder wenn es zu einem
starken Heckaufprall kommt, wird die Warnblinkanlage automatisch eingeschal-tet.
Die Warnblinkanlage schaltet sich nach ca. 20 Minuten automatisch aus. Um die Warnblinkanlage von Hand auszuschalten,
drücken Sie den Schalter zweimal. (Je nach Stärke des Aufpralls und Umständen der Kollision wird die Warnblinkanlage
möglicherweise nicht automatisch einge- schaltet.)
1 Halten Sie das Bremspedal unun-
terbrochen mit beiden Füßen fest
gedrückt.
Pumpen Sie keinesfalls wiederholt das
Bremspedal, da dies den zum Anhalten des Fahrzeugs erforderlichen Kraftaufwand erhöht.
2 Schalten Sie den Schalt-/Wählhebel
auf “N”.
Wenn der Schalt-/Wählhebel auf “N”
geschaltet wurde
3 Halten Sie das Fahrzeug nach Her-
absetzen der Geschwindigkeit an
einer sicheren Stelle neben der
Straße an.
4 Schalten Sie den Motor aus.
Wenn der Schalt-/Wählhebel nicht
auf “N” geschaltet werden kann
3 Halten Sie das Bremspedal weiter-
hin mit beiden Füßen gedrückt, um
die Geschwindigkeit so weit wie
möglich zu verringern.
4 Gehen Sie wie folgt vor, um den
Motor auszuschalten:
Warnblinkanlage
Die Warnblinkanlage dient dazu,
andere Fahrer zu warnen, wenn
das Fahrzeug auf der Straße ange-
halten werden muss, beispiels-
weise aufgrund einer Panne.
Hinweise zur Betätigung
Wenn Ihr Fahrzeug in
einem Notfall angehalten
werden muss
Halten Sie das Fahrzeug nur in
einem Notfall (wenn das Fahrzeug
z. B. nicht auf normale Art ange-
halten werden kann) mithilfe des
folgenden Verfahrens an:
Anhalten des Fahrzeugs

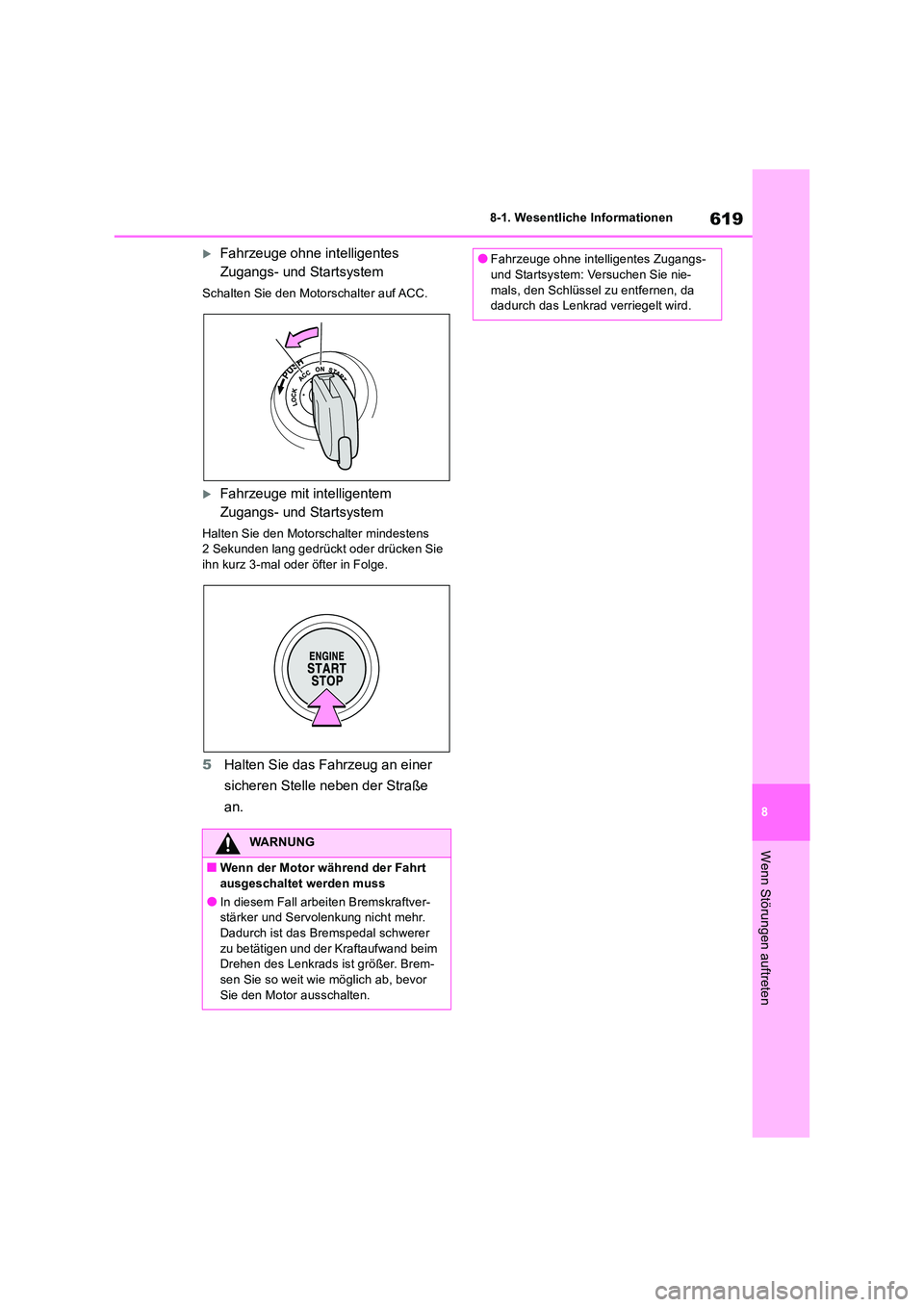

619
8
8-1. Wesentliche Informationen
Wenn Störungen auftreten
Fahrzeuge ohne intelligentes
Zugangs- und Startsystem
Schalten Sie den Motorschalter auf ACC.
Fahrzeuge mit intelligentem
Zugangs- und Startsystem
Halten Sie den Motorschalter mindestens 2 Sekunden lang gedrückt oder drücken Sie ihn kurz 3-mal oder öfter in Folge.
5 Halten Sie das Fahrzeug an einer
sicheren Stelle neben der Straße
an.
WARNUNG
■Wenn der Motor während der Fahrt ausgeschaltet werden muss
●In diesem Fall arbeiten Bremskraftver-stärker und Servolenkung nicht mehr.
Dadurch ist das Bremspedal schwerer zu betätigen und der Kraftaufwand beim Drehen des Lenkrads ist größer. Brem-
sen Sie so weit wie möglich ab, bevor Sie den Motor ausschalten.
●Fahrzeuge ohne intelligentes Zugangs- und Startsystem: Versuchen Sie nie-
mals, den Schlüssel zu entfernen, da dadurch das Lenkrad verriegelt wird.

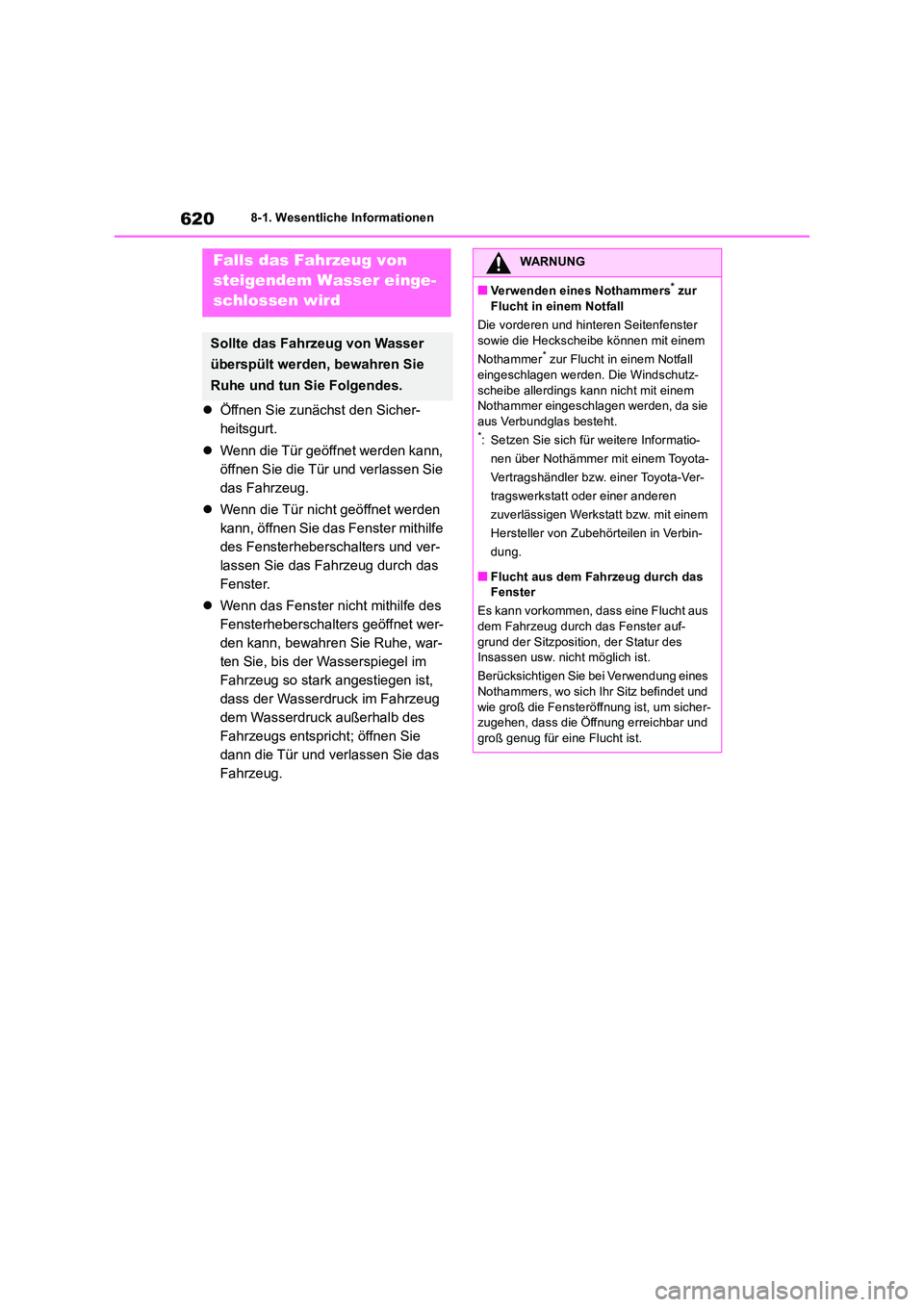

6208-1. Wesentliche Informationen
Öffnen Sie zunächst den Sicher-
heitsgurt.
 Wenn die Tür geöffnet werden kann,
öffnen Sie die Tür und verlassen Sie
das Fahrzeug.
 Wenn die Tür nicht geöffnet werden
kann, öffnen Sie das Fenster mithilfe
des Fensterheberschalters und ver-
lassen Sie das Fahrzeug durch das
Fenster.
 Wenn das Fenster nicht mithilfe des
Fensterheberschalters geöffnet wer-
den kann, bewahren Sie Ruhe, war-
ten Sie, bis der Wasserspiegel im
Fahrzeug so stark angestiegen ist,
dass der Wasserdruck im Fahrzeug
dem Wasserdruck außerhalb des
Fahrzeugs entspricht; öffnen Sie
dann die Tür und verlassen Sie das
Fahrzeug.
Falls das Fahrzeug von
steigendem Wasser einge-
schlossen wird
Sollte das Fahrzeug von Wasser
überspült werden, bewahren Sie
Ruhe und tun Sie Folgendes.
WARNUNG
■Verwenden eines Nothammers* zur
Flucht in einem Notfall
Die vorderen und hinteren Seitenfenster sowie die Heckscheibe können mit einem
Nothammer* zur Flucht in einem Notfall
eingeschlagen werden. Die Windschutz- scheibe allerdings kann nicht mit einem Nothammer eingeschlagen werden, da sie
aus Verbundglas besteht.*: Setzen Sie sich für weitere Informatio-
nen über Nothämmer mit einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt bzw. mit einem
Hersteller von Zubehörteilen in Verbin-
dung.
■Flucht aus dem Fahrzeug durch das Fenster
Es kann vorkommen, dass eine Flucht aus
dem Fahrzeug durch das Fenster auf- grund der Sitzposition, der Statur des Insassen usw. nicht möglich ist.
Berücksichtigen Sie bei Verwendung eines
Nothammers, wo sich Ihr Sitz befindet und wie groß die Fensterö ffnung ist, um sicher- zugehen, dass die Öffnung erreichbar und
groß genug für eine Flucht ist.
