TOYOTA RAV4 2019 Betriebsanleitungen (in German)

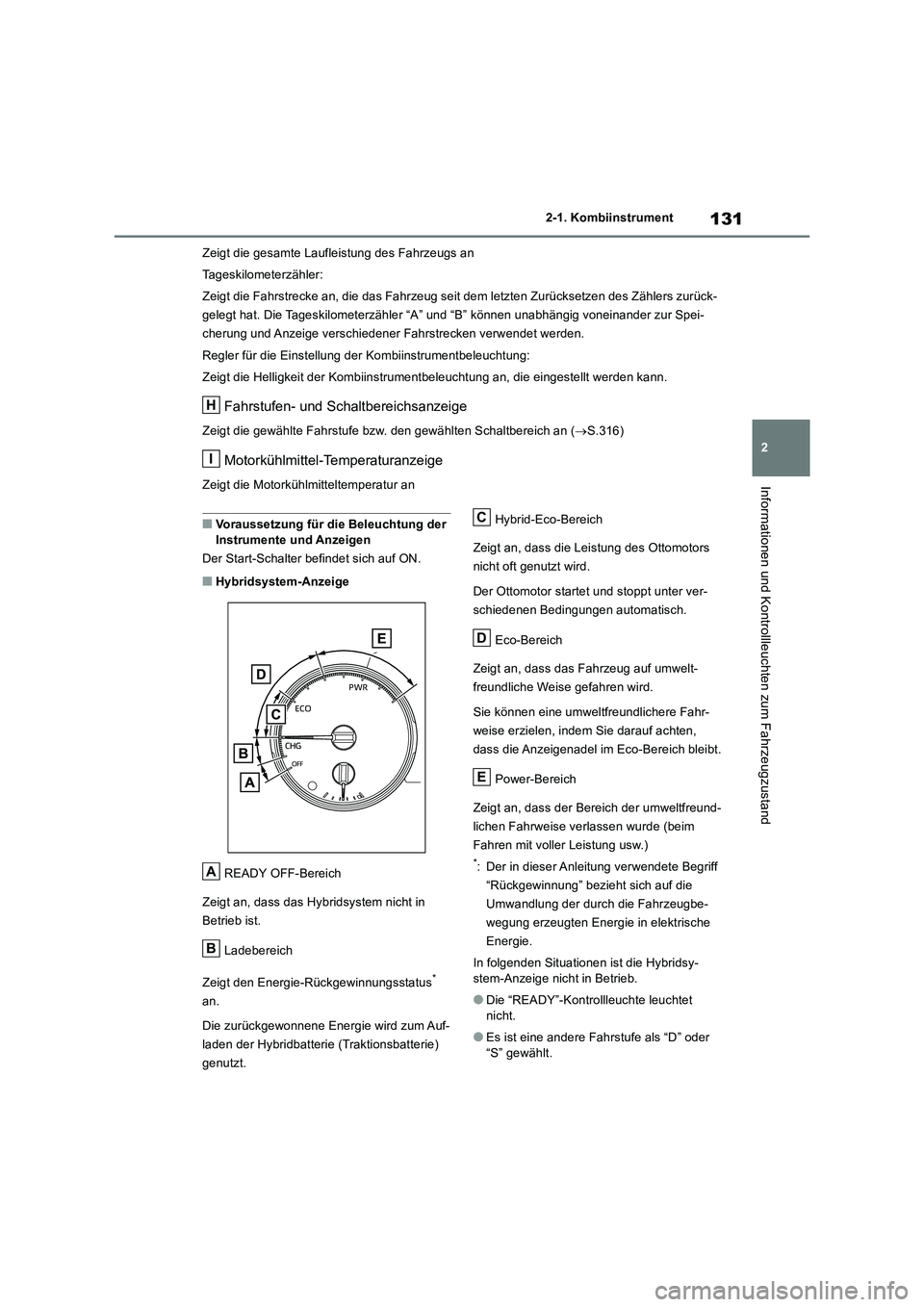

131
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Zeigt die gesamte Laufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zählers zurück-
gelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Spei-
cherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbeleuchtung an, die eingestellt werden kann.
Fahrstufen- und Schaltbereichsanzeige
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an (S.316)
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
■Voraussetzung für die Beleuchtung der
Instrumente und Anzeigen
Der Start-Schalter befindet sich auf ON.
■Hybridsystem-Anzeige
READY OFF-Bereich
Zeigt an, dass das Hybridsystem nicht in
Betrieb ist.
Ladebereich
Zeigt den Energie-Rückgewinnungsstatus
*
an.
Die zurückgewonnene Energie wird zum Auf-
laden der Hybridbatterie (Traktionsbatterie)
genutzt.Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Ottomotors
nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Sie können eine umweltfreundlichere Fahr-
weise erzielen, indem Sie darauf achten,
dass die Anzeigenadel im Eco-Bereich bleibt.
Power-Bereich
Zeigt an, dass der Bereich der umweltfreund-
lichen Fahrweise verlassen wurde (beim
Fahren mit voller Leistung usw.)
*: Der in dieser Anleitung verwendete Begriff
“Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbe-
wegung erzeugten Energie in elektrische
Energie.
In folgenden Situationen ist die Hybridsy-
stem-Anzeige nicht in Betrieb.
●Die “READY”-Kontrollleuchte leuchtet
nicht.
●Es ist eine andere Fahrstufe als “D” oder
“S” gewählt.
H
I
A
B
C
D
E

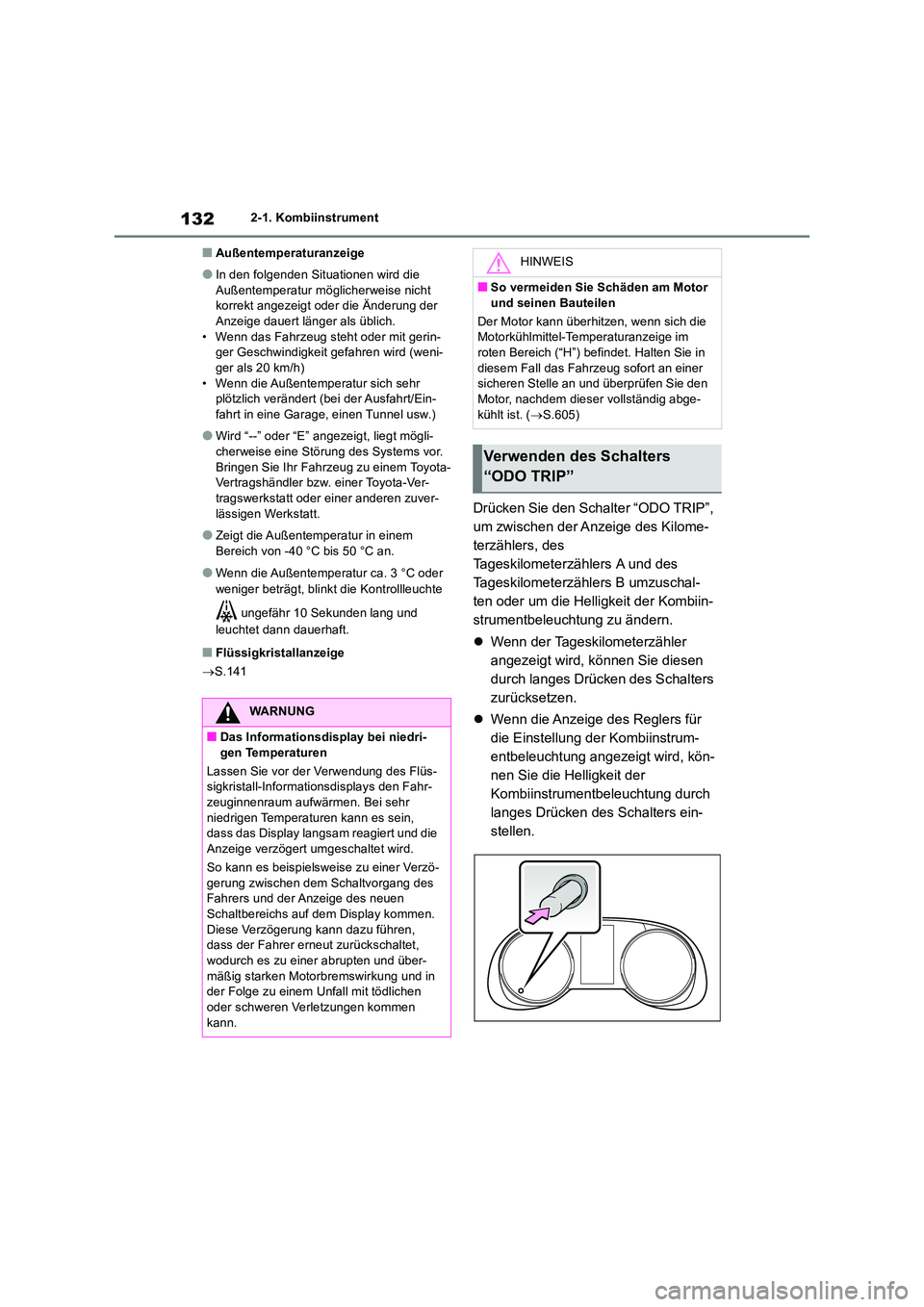

1322-1. Kombiinstrument
■Außentemperaturanzeige
●In den folgenden Situationen wird die
Außentemperatur möglicherweise nicht korrekt angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit gerin- ger Geschwindigkeit gefahren wird (weni-ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-fahrt in eine Garage, einen Tunnel usw.)
●Wird “--” oder “E” angezeigt, liegt mögli-cherweise eine Störung des Systems vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota- Vertragshändler bzw. einer Toyota-Ver-tragswerkstatt oder einer anderen zuver-
lässigen Werkstatt.
●Zeigt die Außentemperatur in einem
Bereich von -40 °C bis 50 °C an.
●Wenn die Außentemperatur ca. 3 °C oder
weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
■Flüssigkristallanzeige
 S.141
Drücken Sie den Schalter “ODO TRIP”,
um zwischen der Anzeige des Kilome-
terzählers, des
Tageskilometerzählers A und des
Tageskilometerzählers B umzuschal-
ten oder um die Helligkeit der Kombiin-
strumentbeleuchtung zu ändern.
 Wenn der Tageskilometerzähler
angezeigt wird, können Sie diesen
durch langes Drücken des Schalters
zurücksetzen.
 Wenn die Anzeige des Reglers für
die Einstellung der Kombiinstrum-
entbeleuchtung angezeigt wird, kön-
nen Sie die Helligkeit der
Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters ein-
stellen.
WARNUNG
■Das Informationsdisplay bei niedri-
gen Temperaturen
Lassen Sie vor der Verwendung des Flüs- sigkristall-Informationsdisplays den Fahr-zeuginnenraum aufwärmen. Bei sehr
niedrigen Temperaturen kann es sein, dass das Display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzö-
gerung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen Schaltbereichs auf dem Display kommen.
Diese Verzögerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu einer abrupten und über-
mäßig starken Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen
oder schweren Verletzungen kommen kann.
HINWEIS
■So vermeiden Sie Schäden am Motor
und seinen Bauteilen
Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im roten Bereich (“H”) befindet. Halten Sie in
diesem Fall das Fahrzeug sofort an einer sicheren Stelle an und überprüfen Sie den Motor, nachdem dieser vollständig abge-
kühlt ist. ( S.605)
Verwenden des Schalters
“ODO TRIP”

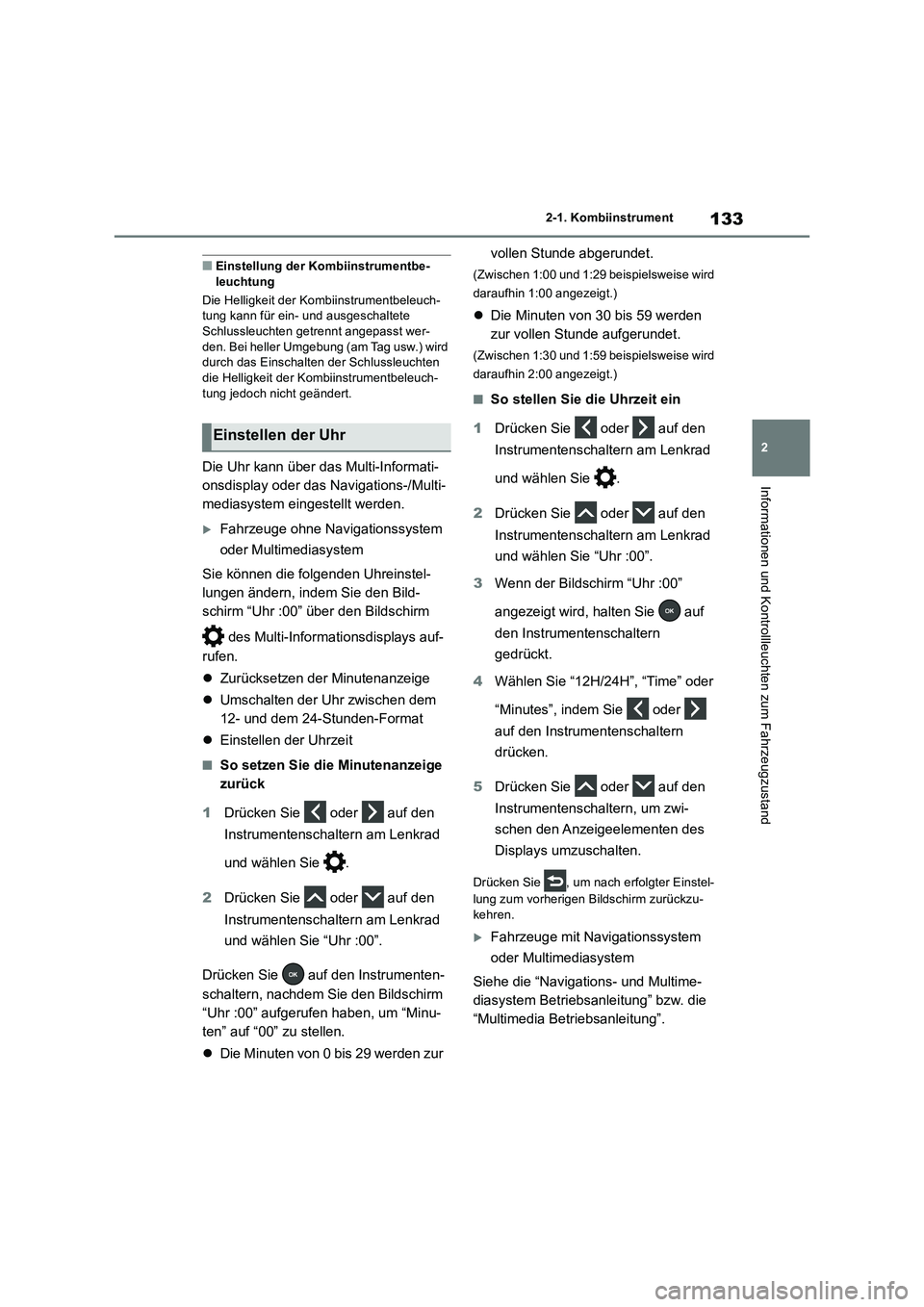

133
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
■Einstellung der Kombiinstrumentbe-
leuchtung
Die Helligkeit der Kombiinstrumentbeleuch-
tung kann für ein- und ausgeschaltete
Schlussleuchten getrennt angepasst wer-
den. Bei heller Umgebung (am Tag usw.) wird
durch das Einschalten der Schlussleuchten
die Helligkeit der Kombiinstrumentbeleuch-
tung jedoch nicht geändert.
Die Uhr kann über das Multi-Informati-
onsdisplay oder das Navigations-/Multi-
mediasystem eingestellt werden.
Fahrzeuge ohne Navigationssystem
oder Multimediasystem
Sie können die folgenden Uhreinstel-
lungen ändern, indem Sie den Bild-
schirm “Uhr :00” über den Bildschirm
des Multi-Informationsdisplays auf-
rufen.
Zurücksetzen der Minutenanzeige
Umschalten der Uhr zwischen dem
12- und dem 24-Stunden-Format
Einstellen der Uhrzeit
■So setzen Sie die Minutenanzeige
zurück
1Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
Drücken Sie auf den Instrumenten-
schaltern, nachdem Sie den Bildschirm
“Uhr :00” aufgerufen haben, um “Minu-
ten” auf “00” zu stellen.
Die Minuten von 0 bis 29 werden zur vollen Stunde abgerundet.
(Zwischen 1:00 und 1:29 beispielsweise wird
daraufhin 1:00 angezeigt.)
Die Minuten von 30 bis 59 werden
zur vollen Stunde aufgerundet.
(Zwischen 1:30 und 1:59 beispielsweise wird
daraufhin 2:00 angezeigt.)
■So stellen Sie die Uhrzeit ein
1Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
3Wenn der Bildschirm “Uhr :00”
angezeigt wird, halten Sie auf
den Instrumentenschaltern
gedrückt.
4Wählen Sie “12H/24H”, “Time” oder
“Minutes”, indem Sie oder
auf den Instrumentenschaltern
drücken.
5Drücken Sie oder auf den
Instrumentenschaltern, um zwi-
schen den Anzeigeelementen des
Displays umzuschalten.
Drücken Sie , um nach erfolgter Einstel-
lung zum vorherigen Bildschirm zurückzu-
kehren.
Fahrzeuge mit Navigationssystem
oder Multimediasystem
Siehe die “Navigations- und Multime-
diasystem Betriebsanleitung” bzw. die
“Multimedia Betriebsanleitung”.
Einstellen der Uhr

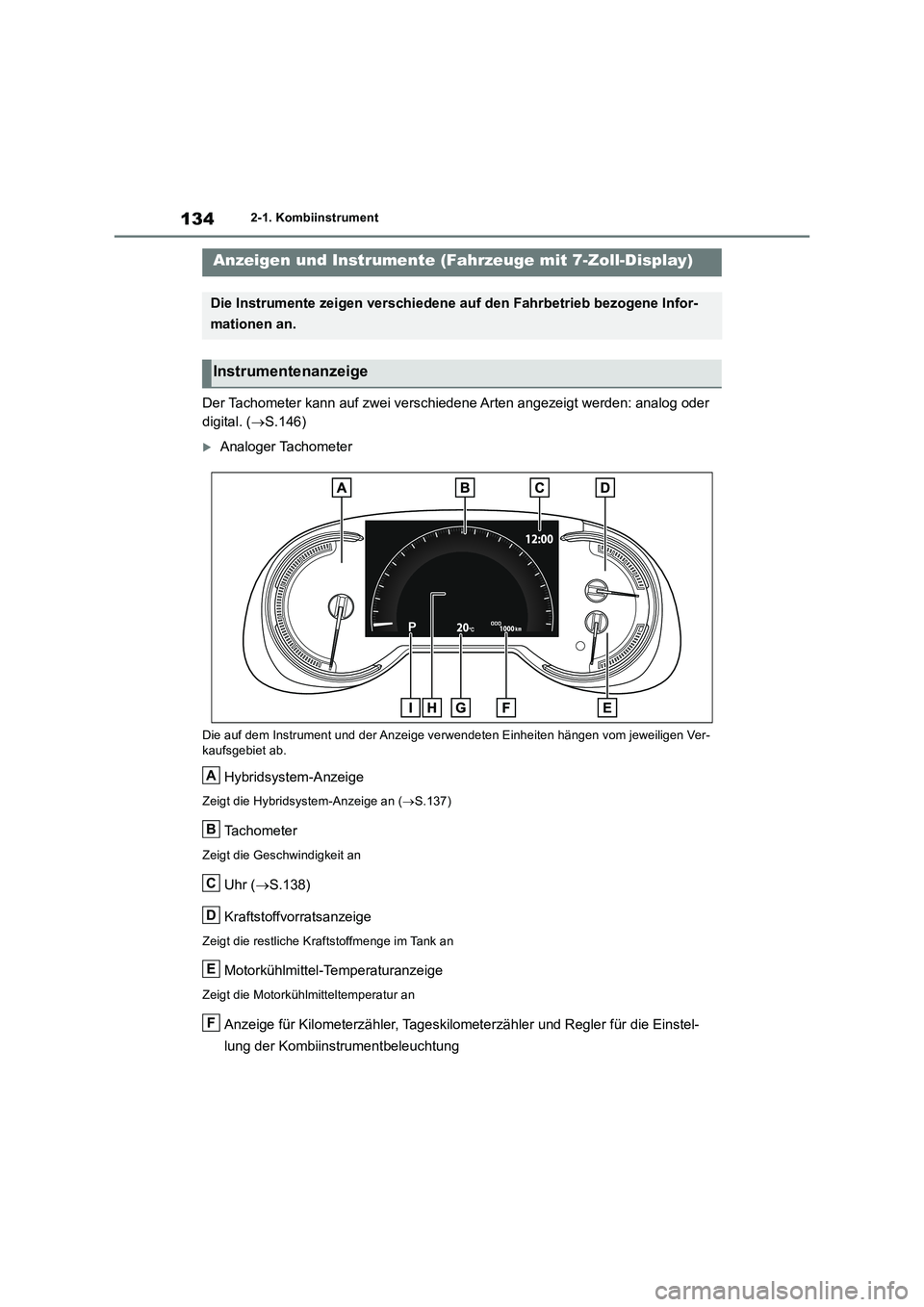

1342-1. Kombiinstrument
Der Tachometer kann auf zwei verschiedene Arten angezeigt werden: analog oder
digital. ( S.146)
Analoger Tachometer
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom jeweiligen Ver- kaufsgebiet ab.
Hybridsystem-Anzeige
Zeigt die Hybridsystem-Anzeige an ( S.137)
Tachometer
Zeigt die Geschwindigkeit an
Uhr (S.138)
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Anzeige für Kilometerzähler, Tageskilometerzähler und Regler für die Einstel-
lung der Kombiinstrumentbeleuchtung
Anzeigen und Instrumente (Fahrzeuge mit 7-Zoll-Display)
Die Instrumente zeigen verschiedene auf den Fahrbetrieb bezogene Infor-
mationen an.
Instrumentenanzeige
A
B
C
D
E
F

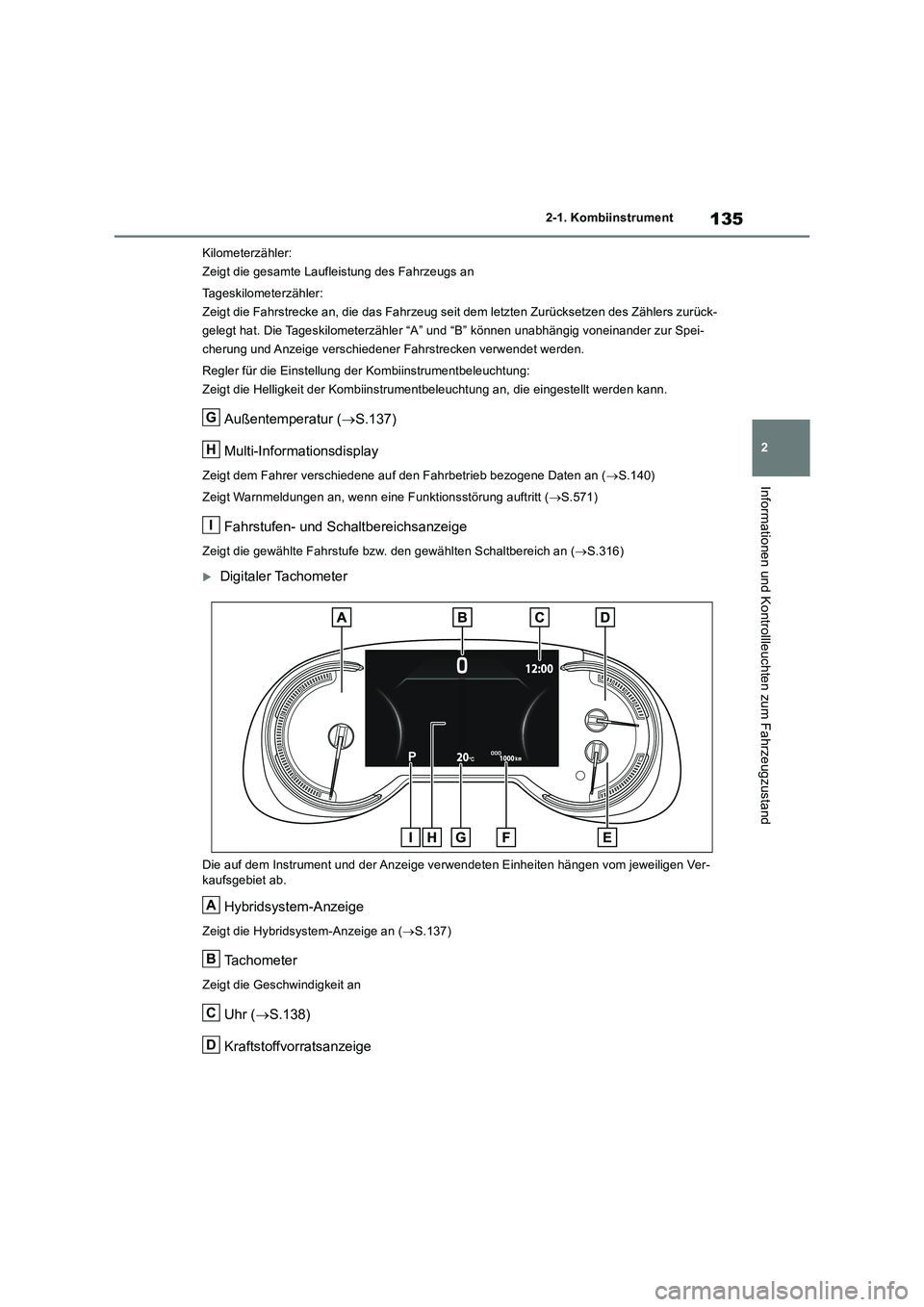

135
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
Kilometerzähler:
Zeigt die gesamte Laufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zählers zurück-
gelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Spei-
cherung und Anzeige verschiedener Fahrstrecken verwendet werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbeleuchtung an, die eingestellt werden kann.
Außentemperatur (S.137)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (S.140)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.571)
Fahrstufen- und Schaltbereichsanzeige
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an (S.316)
Digitaler Tachometer
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom jeweiligen Ver-
kaufsgebiet ab.
Hybridsystem-Anzeige
Zeigt die Hybridsystem-Anzeige an (S.137)
Tachometer
Zeigt die Geschwindigkeit an
Uhr (S.138)
Kraftstoffvorratsanzeige
G
H
I
A
B
C
D

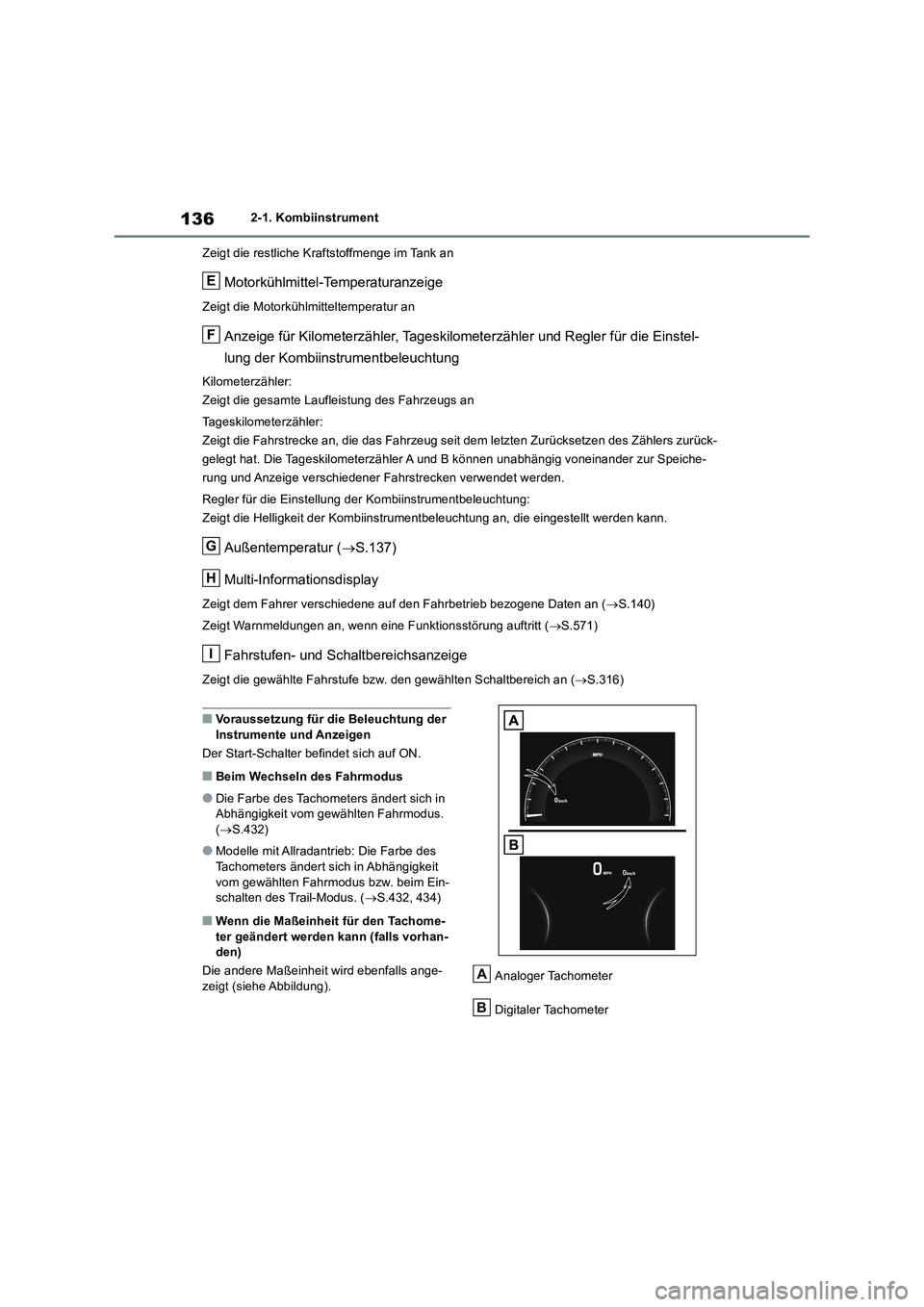

1362-1. Kombiinstrument
Zeigt die restliche Kraftstoffmenge im Tank an
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Anzeige für Kilometerzähler, Tageskilometerzähler und Regler für die Einstel-
lung der Kombiinstrumentbeleuchtung
Kilometerzähler:
Zeigt die gesamte Laufleistung des Fahrzeugs an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zählers zurück-
gelegt hat. Die Tageskilometerzähler A und B können unabhängig voneinander zur Speiche-
rung und Anzeige verschiedener Fahrstrecken verwendet werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Kombiinstrumentbeleuchtung an, die eingestellt werden kann.
Außentemperatur (S.137)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an (S.140)
Zeigt Warnmeldungen an, wenn eine Funktionsstörung auftritt (S.571)
Fahrstufen- und Schaltbereichsanzeige
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an (S.316)
■Voraussetzung für die Beleuchtung der
Instrumente und Anzeigen
Der Start-Schalter befindet sich auf ON.
■Beim Wechseln des Fahrmodus
●Die Farbe des Tachometers ändert sich in
Abhängigkeit vom gewählten Fahrmodus.
(S.432)
●Modelle mit Allradantrieb: Die Farbe des
Tachometers ändert sich in Abhängigkeit
vom gewählten Fahrmodus bzw. beim Ein-
schalten des Trail-Modus. (S.432, 434)
■Wenn die Maßeinheit für den Tachome-
ter geändert werden kann (falls vorhan-
den)
Die andere Maßeinheit wird ebenfalls ange-
zeigt (siehe Abbildung).Analoger Tachometer
Digitaler Tachometer
E
F
G
H
I
A
B

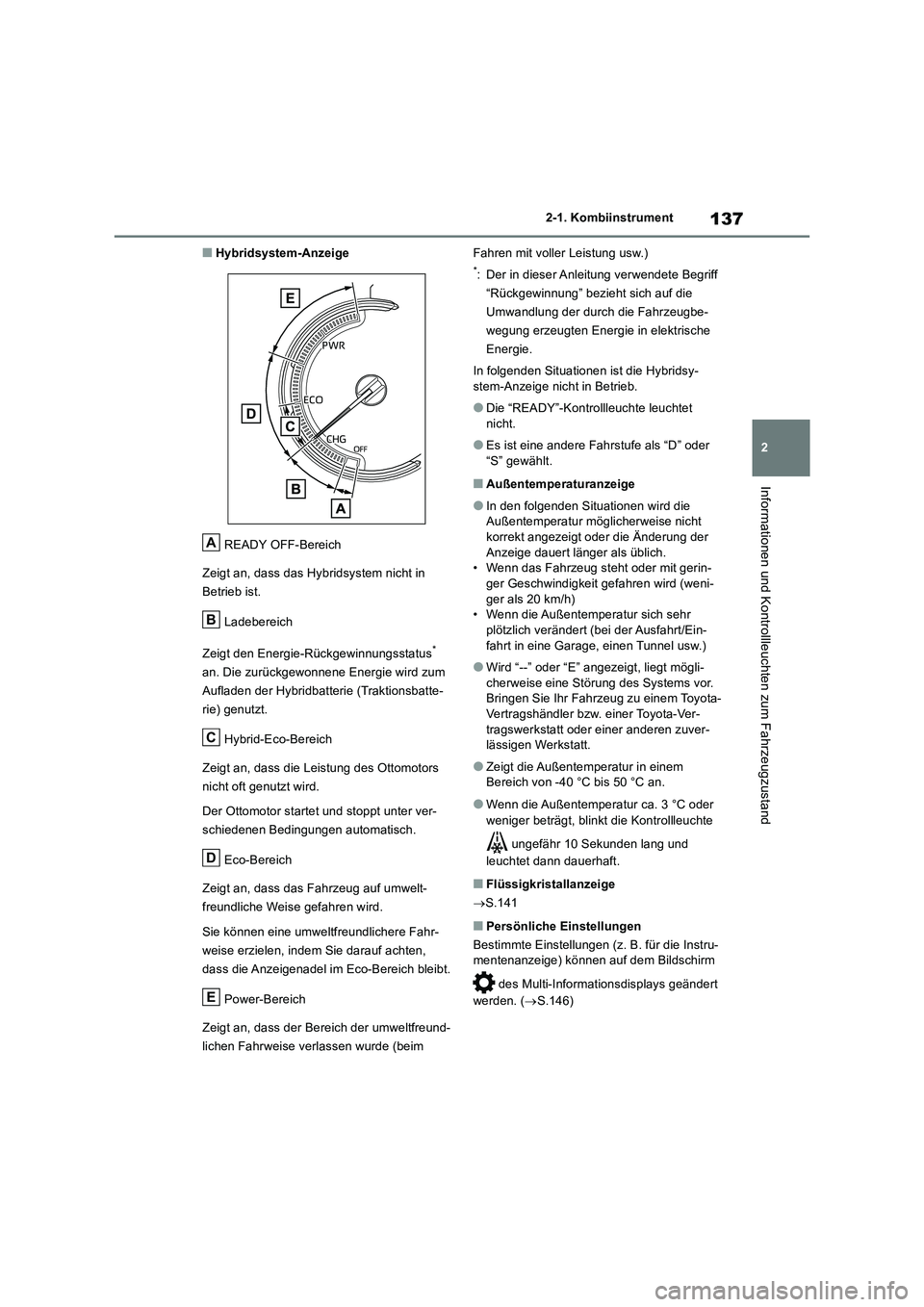

137
2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
■Hybridsystem-Anzeige
READY OFF-Bereich
Zeigt an, dass das Hybridsystem nicht in
Betrieb ist.
Ladebereich
Zeigt den Energie-Rückgewinnungsstatus
*
an. Die zurückgewonnene Energie wird zum
Aufladen der Hybridbatterie (Traktionsbatte-
rie) genutzt.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Ottomotors
nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Sie können eine umweltfreundlichere Fahr-
weise erzielen, indem Sie darauf achten,
dass die Anzeigenadel im Eco-Bereich bleibt.
Power-Bereich
Zeigt an, dass der Bereich der umweltfreund-
lichen Fahrweise verlassen wurde (beim Fahren mit voller Leistung usw.)
*: Der in dieser Anleitung verwendete Begriff
“Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbe-
wegung erzeugten Energie in elektrische
Energie.
In folgenden Situationen ist die Hybridsy-
stem-Anzeige nicht in Betrieb.
●Die “READY”-Kontrollleuchte leuchtet
nicht.
●Es ist eine andere Fahrstufe als “D” oder
“S” gewählt.
■Außentemperaturanzeige
●In den folgenden Situationen wird die
Außentemperatur möglicherweise nicht
korrekt angezeigt oder die Änderung der
Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit gerin-
ger Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr
plötzlich verändert (bei der Ausfahrt/Ein-
fahrt in eine Garage, einen Tunnel usw.)
●Wird “--” oder “E” angezeigt, liegt mögli-
cherweise eine Störung des Systems vor.
Bringen Sie Ihr Fahrzeug zu einem Toyota-
Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen zuver-
lässigen Werkstatt.
●Zeigt die Außentemperatur in einem
Bereich von -40 °C bis 50 °C an.
●Wenn die Außentemperatur ca. 3 °C oder
weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden lang und
leuchtet dann dauerhaft.
■Flüssigkristallanzeige
S.141
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. für die Instru-
mentenanzeige) können auf dem Bildschirm
des Multi-Informationsdisplays geändert
werden. (S.146)
A
B
C
D
E

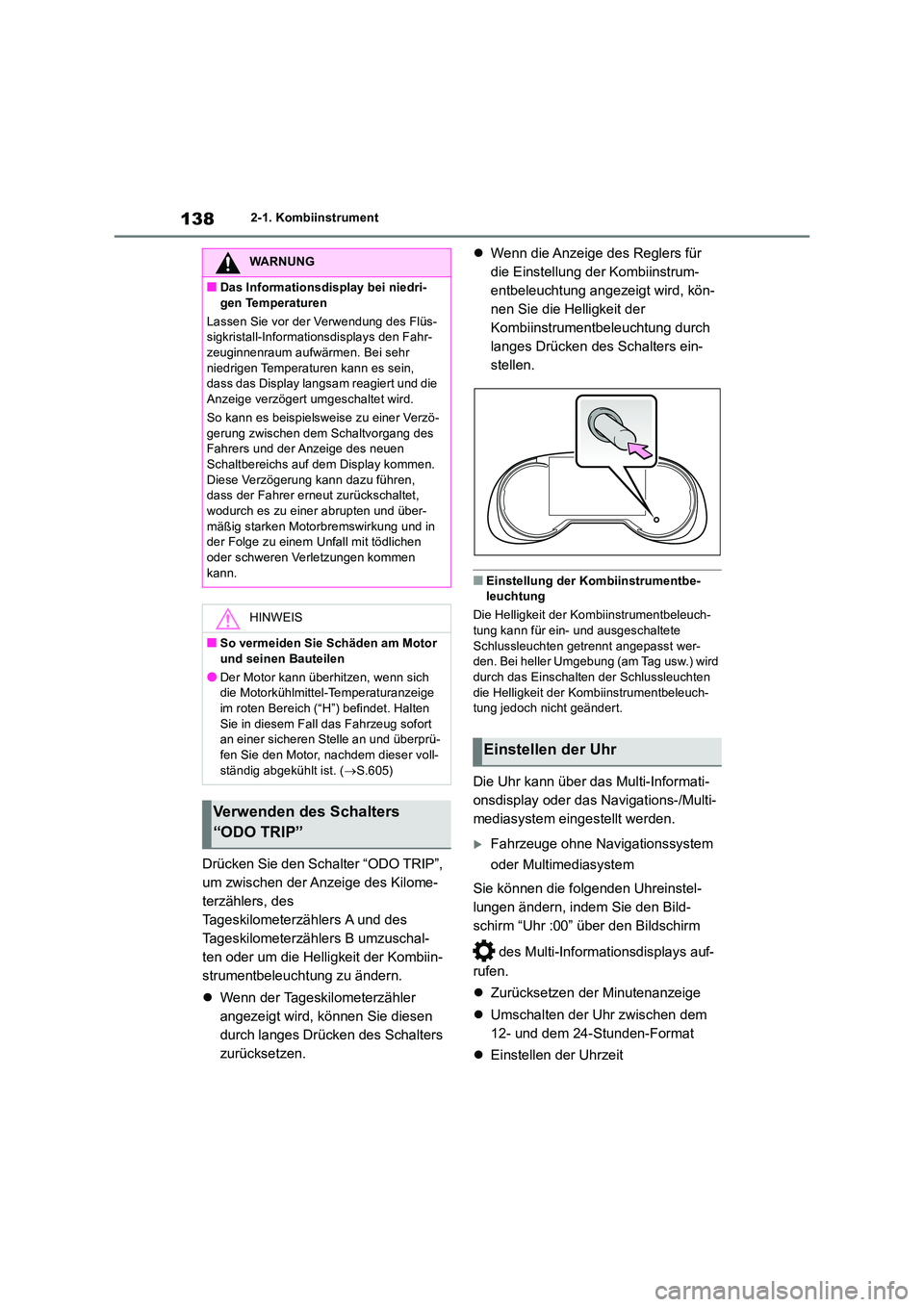

1382-1. Kombiinstrument
Drücken Sie den Schalter “ODO TRIP”,
um zwischen der Anzeige des Kilome-
terzählers, des
Tageskilometerzählers A und des
Tageskilometerzählers B umzuschal-
ten oder um die Helligkeit der Kombiin-
strumentbeleuchtung zu ändern.
 Wenn der Tageskilometerzähler
angezeigt wird, können Sie diesen
durch langes Drücken des Schalters
zurücksetzen.
 Wenn die Anzeige des Reglers für
die Einstellung der Kombiinstrum-
entbeleuchtung angezeigt wird, kön-
nen Sie die Helligkeit der
Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters ein-
stellen.
■Einstellung der Kombiinstrumentbe- leuchtung
Die Helligkeit der Kombiinstrumentbeleuch-
tung kann für ein- und ausgeschaltete Schlussleuchten getrennt angepasst wer-den. Bei heller Umgebung (am Tag usw.) wird
durch das Einschalten der Schlussleuchten die Helligkeit der Kombiinstrumentbeleuch-tung jedoch nicht geändert.
Die Uhr kann über das Multi-Informati-
onsdisplay oder das Navigations-/Multi-
mediasystem eingestellt werden.
Fahrzeuge ohne Navigationssystem
oder Multimediasystem
Sie können die folgenden Uhreinstel-
lungen ändern, indem Sie den Bild-
schirm “Uhr :00” über den Bildschirm
des Multi-Informationsdisplays auf-
rufen.
 Zurücksetzen der Minutenanzeige
 Umschalten der Uhr zwischen dem
12- und dem 24-Stunden-Format
 Einstellen der Uhrzeit
WARNUNG
■Das Informationsdisplay bei niedri-
gen Temperaturen
Lassen Sie vor der Verwendung des Flüs- sigkristall-Informationsdisplays den Fahr-zeuginnenraum aufwärmen. Bei sehr
niedrigen Temperaturen kann es sein, dass das Display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzö-
gerung zwischen dem Schaltvorgang des Fahrers und der Anzeige des neuen Schaltbereichs auf dem Display kommen.
Diese Verzögerung kann dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu einer abrupten und über-
mäßig starken Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
HINWEIS
■So vermeiden Sie Schäden am Motor
und seinen Bauteilen
●Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im roten Bereich (“H”) befindet. Halten
Sie in diesem Fall das Fahrzeug sofort an einer sicheren Stelle an und überprü-fen Sie den Motor, nachdem dieser voll-
ständig abgekühlt ist. ( S.605)
Verwenden des Schalters
“ODO TRIP”
Einstellen der Uhr

139

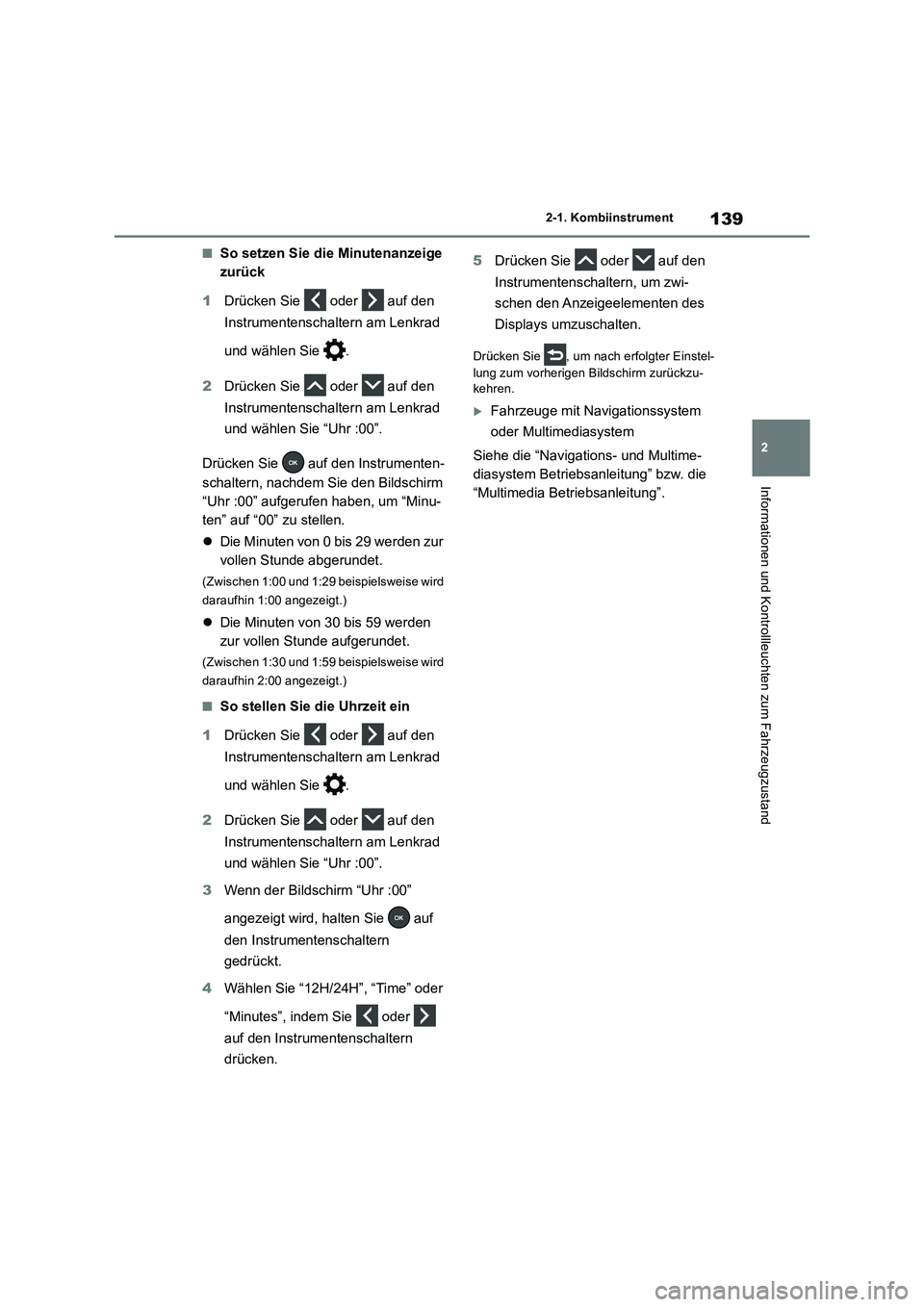

2 2-1. Kombiinstrument
Informationen und Kontrollleuchten zum Fahrzeugzustand
■So setzen Sie die Minutenanzeige
zurück
1Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
Drücken Sie auf den Instrumenten-
schaltern, nachdem Sie den Bildschirm
“Uhr :00” aufgerufen haben, um “Minu-
ten” auf “00” zu stellen.
Die Minuten von 0 bis 29 werden zur
vollen Stunde abgerundet.
(Zwischen 1:00 und 1:29 beispielsweise wird
daraufhin 1:00 angezeigt.)
Die Minuten von 30 bis 59 werden
zur vollen Stunde aufgerundet.
(Zwischen 1:30 und 1:59 beispielsweise wird
daraufhin 2:00 angezeigt.)
■So stellen Sie die Uhrzeit ein
1Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie .
2Drücken Sie oder auf den
Instrumentenschaltern am Lenkrad
und wählen Sie “Uhr :00”.
3Wenn der Bildschirm “Uhr :00”
angezeigt wird, halten Sie auf
den Instrumentenschaltern
gedrückt.
4Wählen Sie “12H/24H”, “Time” oder
“Minutes”, indem Sie oder
auf den Instrumentenschaltern
drücken.5Drücken Sie oder auf den
Instrumentenschaltern, um zwi-
schen den Anzeigeelementen des
Displays umzuschalten.
Drücken Sie , um nach erfolgter Einstel-
lung zum vorherigen Bildschirm zurückzu-
kehren.
Fahrzeuge mit Navigationssystem
oder Multimediasystem
Siehe die “Navigations- und Multime-
diasystem Betriebsanleitung” bzw. die
“Multimedia Betriebsanleitung”.

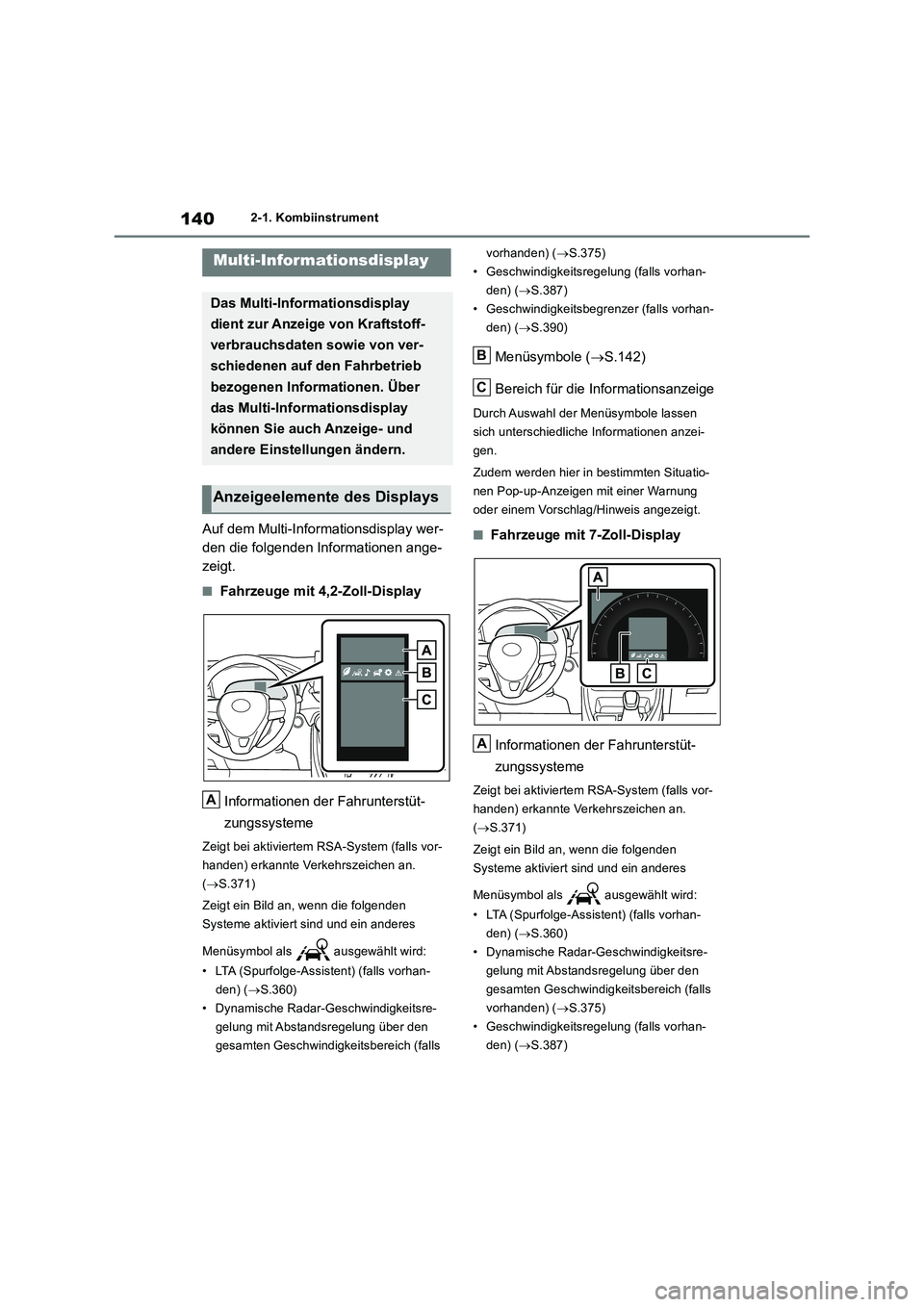

1402-1. Kombiinstrument
Auf dem Multi-Informationsdisplay wer-
den die folgenden Informationen ange-
zeigt.
■Fahrzeuge mit 4,2-Zoll-Display
Informationen der Fahrunterstüt-
zungssysteme
Zeigt bei aktiviertem RSA-System (falls vor-
handen) erkannte Verkehrszeichen an.
( S.371)
Zeigt ein Bild an, wenn die folgenden
Systeme aktiviert sind und ein anderes
Menüsymbol als ausgewählt wird:
• LTA (Spurfolge-Assistent) (falls vorhan-
den) ( S.360)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls
vorhanden) ( S.375)
• Geschwindigkeitsregelung (falls vorhan-
den) ( S.387)
• Geschwindigkeitsbegrenzer (falls vorhan-
den) ( S.390)
Menüsymbole (S.142)
Bereich für die Informationsanzeige
Durch Auswahl der Menüsymbole lassen
sich unterschiedliche Informationen anzei-
gen.
Zudem werden hier in bestimmten Situatio-
nen Pop-up-Anzeigen mit einer Warnung
oder einem Vorschlag/Hinweis angezeigt.
■Fahrzeuge mit 7-Zoll-Display
Informationen der Fahrunterstüt-
zungssysteme
Zeigt bei aktiviertem RSA-System (falls vor-
handen) erkannte Verkehrszeichen an.
( S.371)
Zeigt ein Bild an, wenn die folgenden
Systeme aktiviert sind und ein anderes
Menüsymbol als ausgewählt wird:
• LTA (Spurfolge-Assistent) (falls vorhan-
den) ( S.360)
• Dynamische Radar-Geschwindigkeitsre-
gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls
vorhanden) ( S.375)
• Geschwindigkeitsregelung (falls vorhan-
den) ( S.387)
Multi-Informationsdisplay
Das Multi-Informationsdisplay
dient zur Anzeige von Kraftstoff-
verbrauchsdaten sowie von ver-
schiedenen auf den Fahrbetrieb
bezogenen Informationen. Über
das Multi-Informationsdisplay
können Sie auch Anzeige- und
andere Einstellungen ändern.
Anzeigeelemente des Displays
A
B
C
A
