TOYOTA RAV4 2019 Instructieboekje (in Dutch)

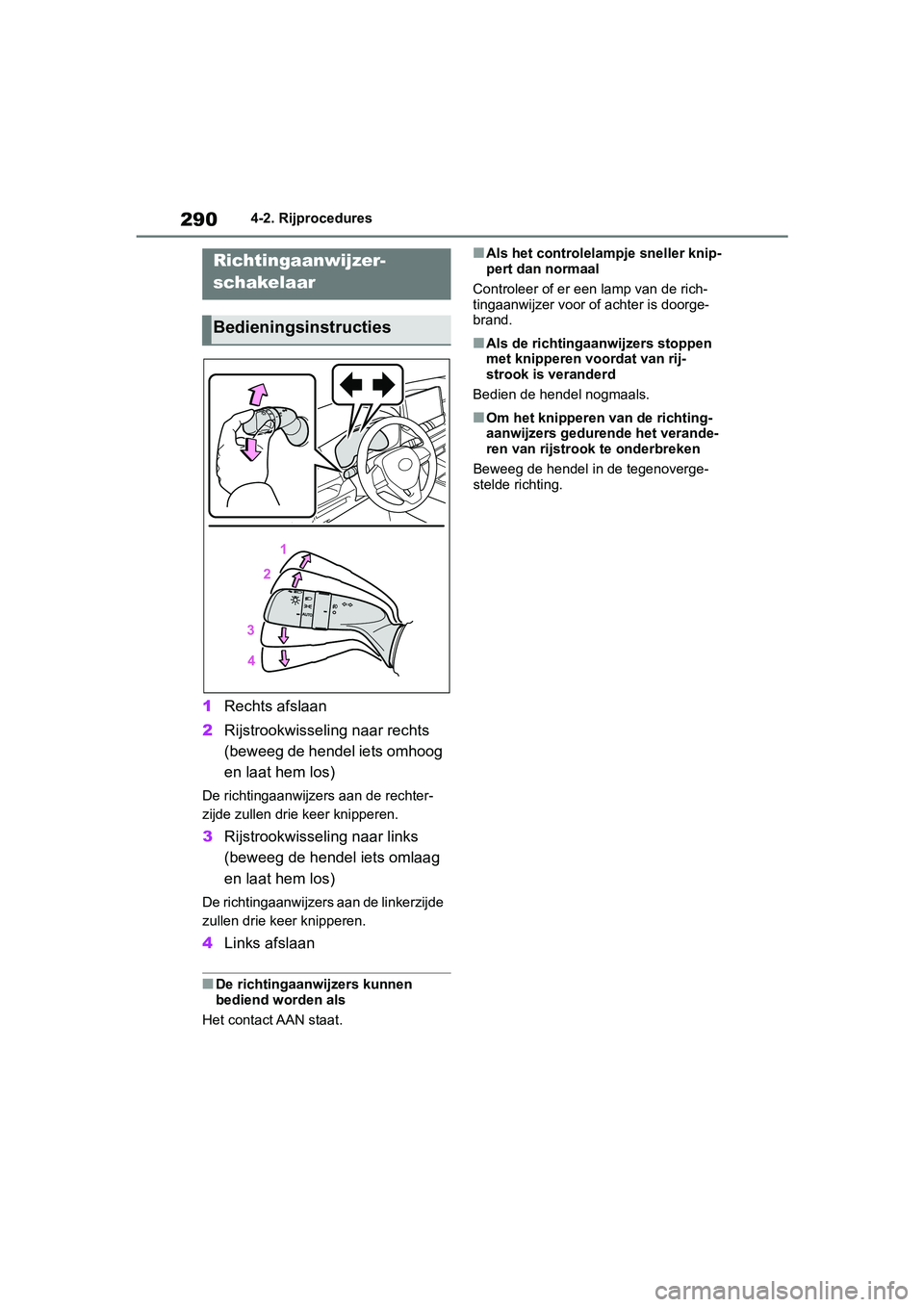

2904-2. Rijprocedures
1Rechts afslaan
2 Rijstrookwisseling naar rechts
(beweeg de hendel iets omhoog
en laat hem los)
De richtingaanwijzers aan de rechter-
zijde zullen drie keer knipperen.
3Rijstrookwisseling naar links
(beweeg de hendel iets omlaag
en laat hem los)
De richtingaanwijzers aan de linkerzijde
zullen drie keer knipperen.
4Links afslaan
■De richtingaanwijzers kunnen
bediend worden als
Het contact AAN staat.
■Als het controlelampje sneller knip-
pert dan normaal
Controleer of er een lamp van de rich-
tingaanwijzer voor of achter is doorge-
brand.
■Als de richtingaanwijzers stoppen
met knipperen voordat van rij-
strook is veranderd
Bedien de hendel nogmaals.
■Om het knipperen van de richting-
aanwijzers gedurende het verande-
ren van rijstrook te onderbreken
Beweeg de hendel in de tegenoverge-
stelde richting.
Richtingaanwijzer-
schakelaar
Bedieningsinstructies
pM_RAV4_OM_OM42D03E_(EE).book P age 290 Wednesday, March 20, 2019 2:08 PM

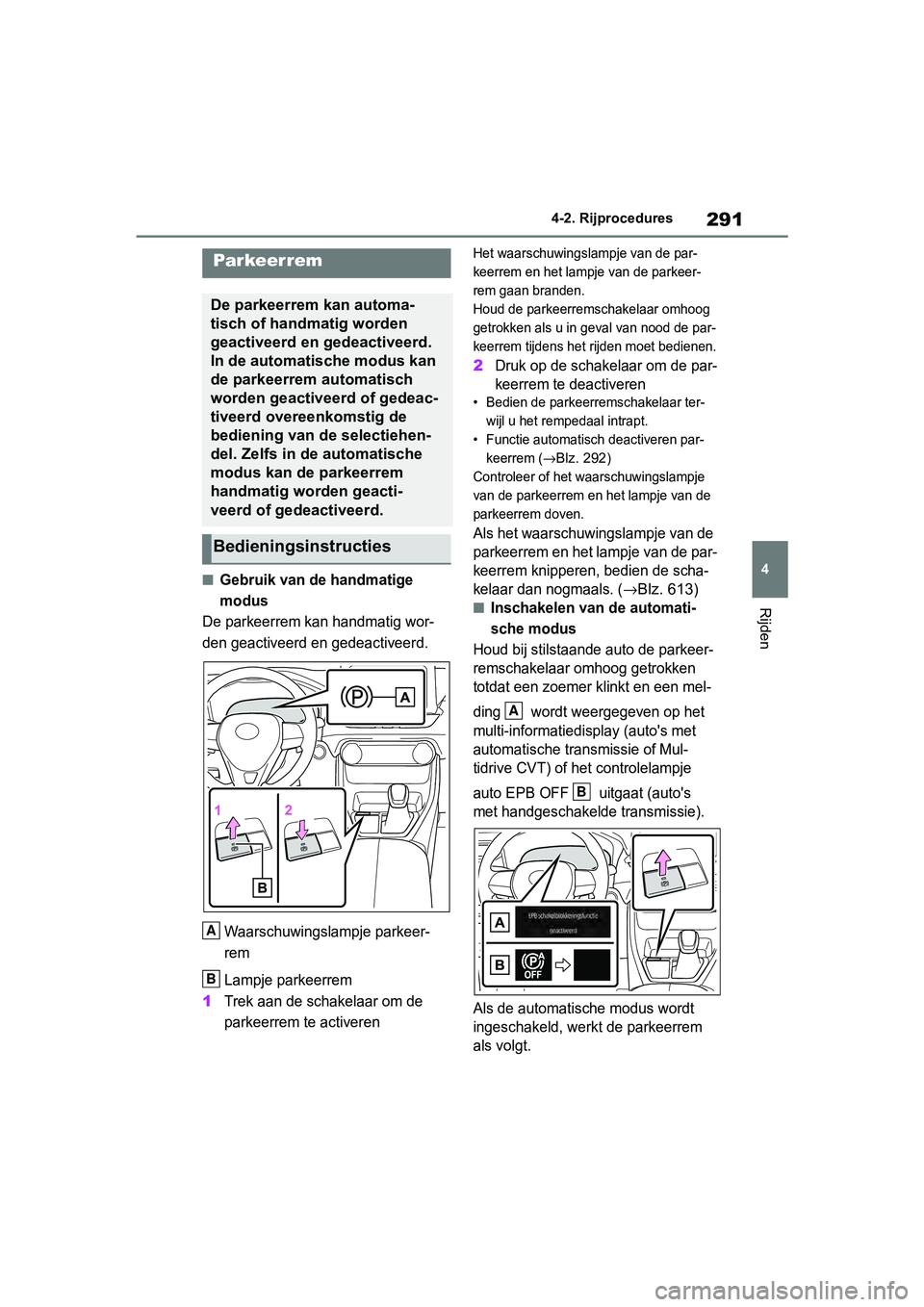

291
4
4-2. Rijprocedures
Rijden
■Gebruik van de handmatige
modus
De parkeerrem kan handmatig wor-
den geactiveerd en gedeactiveerd.
Waarschuwingslampje parkeer-
rem
Lampje parkeerrem
1Trek aan de schakelaar om de
parkeerrem te activeren
Het waarschuwingslampje van de par-
keerrem en het lampj e van de parkeer-
rem gaan branden.
Houd de parkeerremschakelaar omhoog
getrokken als u in geval van nood de par-
keerrem tijdens het rijden moet bedienen.
2Druk op de schakelaar om de par-
keerrem te deactiveren
• Bedien de parkeerremschakelaar ter- wijl u het rempedaal intrapt.
• Functie automatisch deactiveren par- keerrem (
→Blz. 292)
Controleer of het waarschuwingslampje
van de parkeerrem en het lampje van de
parkeerrem doven.
Als het waarschuwingslampje van de
parkeerrem en het lampje van de par-
keerrem knipperen, bedien de scha-
kelaar dan nogmaals. (
→Blz. 613)
■Inschakelen van de automati-
sche modus
Houd bij stilstaande auto de parkeer-
remschakelaar omhoog getrokken
totdat een zoemer klinkt en een mel-
ding wordt weergegeven op het
multi-informatiedisplay (auto's met
automatische transmissie of Mul-
tidrive CVT) of het controlelampje
auto EPB OFF uitgaat (auto's
met handgeschakelde transmissie).
Als de automatische modus wordt
ingeschakeld, werkt de parkeerrem
als volgt.
Parkeerrem
De parkeerrem kan automa-
tisch of handmatig worden
geactiveerd en gedeactiveerd.
In de automatische modus kan
de parkeerrem automatisch
worden geactiveerd of gedeac-
tiveerd overeenkomstig de
bediening van de selectiehen-
del. Zelfs in de automatische
modus kan de parkeerrem
handmatig worden geacti-
veerd of gedeactiveerd.
Bedieningsinstructies
A
B
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 291 Wednesday, March 20, 2019 2:08 PM

2924-2. Rijprocedures
Auto's met automatische transmis-
sie of Multidrive CVT
Als de selectiehendel uit stand P
wordt gezet, wordt de parkeerrem
gedeactiveerd en gaan het waar-
schuwingslampje van de parkeer-
rem en het lampje van de
parkeerrem uit.
Als de selectiehendel in stand P
wordt gezet, wordt de parkeerrem
geactiveerd en gaan het waar-
schuwingslampje van de parkeer-
rem en het lampje van de
parkeerrem branden.
Bedien de selectiehendel bij stil-
staande auto terwijl u het rempedaal
intrapt.
Auto's met handgeschakelde
transmissie
Als de motor niet draait, wordt de par-
keerrem geactiveerd en gaan het
waarschuwingslampje van de par-
keerrem en het lampje van de par-
keerrem branden.
■Uitschakelen van de automati-
sche modus
Houd bij stilstaande auto de par-
keerremschakelaar omhoog getrok-
ken totdat een melding wordt
weergegeven op het multi-informa-
tiedisplay (auto's met automati-
sche transmissie of Multidrive CVT)
of het controlelampje auto EPB
OFF gaat branden (auto's met
handgeschakelde transmissie).
■Werking van parkeerrem
●Wanneer het contact niet AAN staat,
kunt u de parkeer rem niet met de
schakelaar deactiveren.
●Wanneer het contact niet AAN staat,
is de automatische stand (automati-
sche activering en deactivering) niet
beschikbaar.
■Functie automatisch deactiveren
parkeerrem
De parkeerrem wordt in de volgende
situaties auto matisch gedeactiveerd als
het gaspedaal langzaam wordt inge-
trapt:
●Het bestuurdersportier is gesloten
●De bestuurder draagt de veiligheids-
gordel
●De selectiehendel staat in een vooruit-
of achteruitversnelling.
●Het motorcontrolelampje of het waar-
schuwingslampje van het remsysteem
brandt niet.
Als de functie voor het automatisch
deactiveren niet werkt, deactiveer de
parkeerrem dan handmatig.
■Als “Parking Brake Temporarily
Unavailable” (parkeerrem tijdelijk
niet beschikbaar) wordt weergege-
ven op het multi-informatiedisplay
Als de parkeerrem herhaaldelijk gedu-
rende korte tijd bediend wordt, zal het
systeem de werking beperken om over-
verhitting te voorkomen. Gebruik de par-
keerrem niet als dit gebeurt. Na
ongeveer 1 minuut zal de werking weer
normaal zijn.
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 292 Wednesday, March 20, 2019 2:08 PM

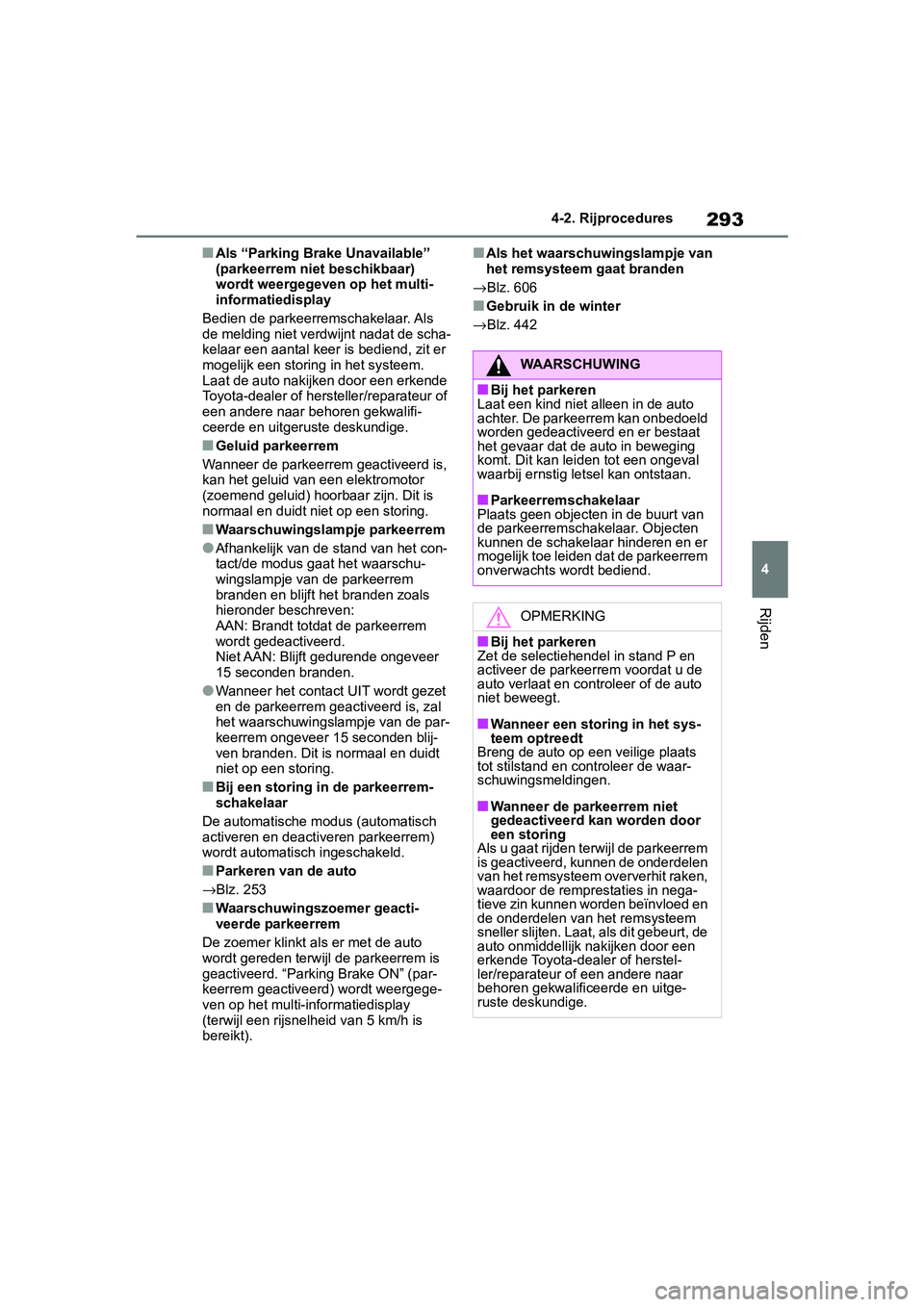

293
4
4-2. Rijprocedures
Rijden
■Als “Parking Brake Unavailable”
(parkeerrem niet beschikbaar)
wordt weergegeven op het multi-
informatiedisplay
Bedien de parkeerremschakelaar. Als
de melding niet verdwijnt nadat de scha-
kelaar een aantal keer is bediend, zit er
mogelijk een stori ng in het systeem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Geluid parkeerrem
Wanneer de parkeerrem geactiveerd is,
kan het geluid van een elektromotor
(zoemend geluid) hoorbaar zijn. Dit is
normaal en duidt niet op een storing.
■Waarschuwingslampje parkeerrem
●Afhankelijk van de s tand van het con-
tact/de modus gaat het waarschu-
wingslampje van de parkeerrem
branden en blijft het branden zoals
hieronder beschreven:
AAN: Brandt totdat de parkeerrem
wordt gedeactiveerd.
Niet AAN: Blijft gedurende ongeveer
15 seconden branden.
●Wanneer het contact UIT wordt gezet
en de parkeerrem ge activeerd is, zal
het waarschuwingslampje van de par-
keerrem ongeveer 15 seconden blij-
ven branden. Dit is normaal en duidt
niet op een storing.
■Bij een storing in de parkeerrem-
schakelaar
De automatische modus (automatisch
activeren en deacti veren parkeerrem)
wordt automatisch ingeschakeld.
■Parkeren van de auto
→Blz. 253
■Waarschuwingszoemer geacti-
veerde parkeerrem
De zoemer klinkt a ls er met de auto
wordt gereden terwijl de parkeerrem is
geactiveerd. “Parking Brake ON” (par-
keerrem geactiveerd) wordt weergege-
ven op het multi-informatiedisplay
(terwijl een rijsnelheid van 5 km/h is
bereikt).
■Als het waarschu wingslampje van
het remsysteem gaat branden
→Blz. 606
■Gebruik in de winter
→Blz. 442
WAARSCHUWING
■Bij het parkeren
Laat een kind niet alleen in de auto
achter. De parkeerrem kan onbedoeld
worden gedeactiveerd en er bestaat
het gevaar dat de auto in beweging
komt. Dit kan lei den tot een ongeval
waarbij ernstig le tsel kan ontstaan.
■Parkeerremschakelaar
Plaats geen objecten in de buurt van
de parkeerremschakelaar. Objecten
kunnen de schakelaar hinderen en er
mogelijk toe leiden dat de parkeerrem
onverwachts wordt bediend.
OPMERKING
■Bij het parkeren
Zet de selectiehendel in stand P en
activeer de parkeerrem voordat u de
auto verlaat en cont roleer of de auto
niet beweegt.
■Wanneer een storing in het sys-
teem optreedt
Breng de auto op een veilige plaats
tot stilstand en controleer de waar-
schuwingsmeldingen.
■Wanneer de parkeerrem niet
gedeactiveerd kan worden door
een storing
Als u gaat rijden terwijl de parkeerrem
is geactiveerd, kunnen de onderdelen
van het remsysteem oververhit raken,
waardoor de remprestaties in nega-
tieve zin kunnen worden beïnvloed en
de onderdelen van het remsysteem
sneller slijten. Laat, als dit gebeurt, de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of herstel-
ler/reparateur o f een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 293 Wednesday, March 20, 2019 2:08 PM

2944-2. Rijprocedures
Druk op de Brake Hold-schakelaar
om het systeem in te schakelen
Het controlelampje voor de stand-bys-
tand van het Brake Hold-systeem
(groen) gaat branden. Als het sys-
teem de remmen vasthoudt, gaat het
controlelampje Brake Hold-systeem in
werking (geel) branden.
■Voorwaarden voor werking Brake
Hold-systeem
Het Brake Hold-s ysteem kan onder de
volgende omstandigheden niet geacti-
veerd worden:
●Het bestuurdersport ier is niet geslo-
ten.
●De bestuurder draagt geen veilig-
heidsgordel.
Als onder een van de bovenstaande
omstandigheden het Brake Hold-sys-
teem is ingeschake ld, wordt het sys-
teem uitgeschakeld en gaat het
controlelampje voor de stand-bystand
van het Brake Hold-systeem uit. Wan-
neer een van deze omstandigheden
zich voordoet terwijl het systeem de
remmen vasthoudt, klinkt een waar-
schuwingszoemer en wordt een melding
weergegeven op het multi-informatiedis-
play. De parkeerrem wordt dan automa-
tisch geactiveerd.
■Brake Hold-functie
●Nadat het systeem ongeveer 3 minu-
ten de remmen heeft vastgehouden
en het rempedaal niet ingetrapt wordt,
wordt automatisch de parkeerrem
geactiveerd. In dat geval klinkt een
zoemer en verschij nt er een waar-
schuwingsmelding op het multi-infor-
matiedisplay.
●Trap het rempedaal krachtig in en
druk opnieuw op de schakelaar om
het systeem te deactiveren.
●De Brake Hold-functie kan de auto
mogelijk niet stilhouden op een steile
helling. In deze situat ie kan het nodig
zijn dat de bestuurder zelf het rempe-
daal ingetrapt houdt . Er klinkt een
waarschuwingszoemer en het multi-
informatiedisplay zal de bestuurder
over de situatie i nformeren. Lees de
op het multi-informatiedisplay weerge-
geven waarschuwingsmelding en volg
de aanwijzingen op.
Brake Hold-functie
Het Brake Hold-systeem houdt
na activering de remmen vast
wanneer de selectiehendel in
een vooruitstand of N staat en
het rempedaal ingetrapt werd
om de auto tot stilstand te
brengen. Het systeem laat de
remmen los wanneer het gas-
pedaal ingetrapt wordt en de
selectiehendel in een vooruit-
stand staat om zo voor soepel
wegrijden te zorgen.
Inschakelen van het
systeem
A
B
pM_RAV4_OM_OM42D03E_(EE).book P age 294 Wednesday, March 20, 2019 2:08 PM

295
4
4-2. Rijprocedures
Rijden

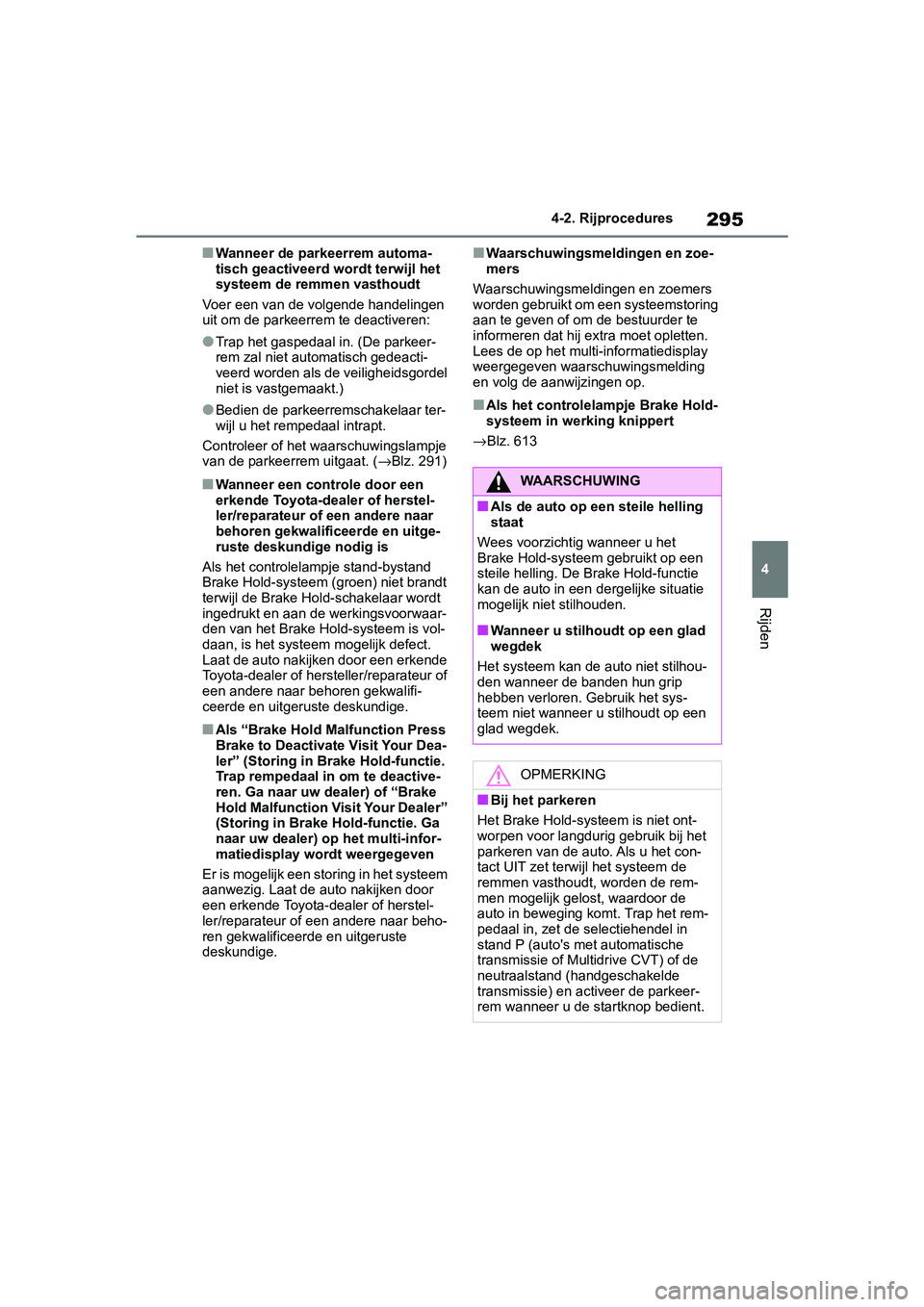

■Wanneer de parkeerrem automa-
tisch geactiveerd wordt terwijl het
systeem de remmen vasthoudt
Voer een van de volgende handelingen
uit om de parkeerrem te deactiveren:
●Trap het gaspedaal in. (De parkeer-
rem zal niet automatisch gedeacti-
veerd worden als de veiligheidsgordel
niet is vastgemaakt.)
●Bedien de parkeerremschakelaar ter-
wijl u het rempedaal intrapt.
Controleer of het waarschuwingslampje
van de parkeerrem uitgaat. ( →Blz. 291)
■Wanneer een controle door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige nodig is
Als het controlelampje stand-bystand
Brake Hold-systeem (groen) niet brandt
terwijl de Brake Hold -schakelaar wordt
ingedrukt en aan de werkingsvoorwaar-
den van het Brake Ho ld-systeem is vol-
daan, is het syst eem mogelijk defect.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Als “Brake Hold M alfunction Press
Brake to Deactivate Visit Your Dea-
ler” (Storing in Brake Hold-functie.
Trap rempedaal in om te deactive-
ren. Ga naar uw dealer) of “Brake
Hold Malfunction Visit Your Dealer”
(Storing in Brake Hold-functie. Ga
naar uw dealer) op het multi-infor-
matiedisplay wordt weergegeven
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Waarschuwingsmeldingen en zoe-
mers
Waarschuwingsmeldingen en zoemers
worden gebruikt om een systeemstoring
aan te geven of om de bestuurder te
informeren dat hij ex tra moet opletten.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als het controlelampje Brake Hold-
systeem in werking knippert
→Blz. 613
WAARSCHUWING
■Als de auto op een steile helling
staat
Wees voorzichtig wanneer u het
Brake Hold-systeem gebruikt op een
steile helling. De Brake Hold-functie
kan de auto in een dergelijke situatie
mogelijk niet stilhouden.
■Wanneer u stilhoudt op een glad
wegdek
Het systeem kan de auto niet stilhou-
den wanneer de banden hun grip
hebben verloren. Gebruik het sys-
teem niet wanneer u stilhoudt op een
glad wegdek.
OPMERKING
■Bij het parkeren
Het Brake Hold-syst eem is niet ont-
worpen voor langdurig gebruik bij het
parkeren van de aut o. Als u het con-
tact UIT zet terwijl het systeem de
remmen vasthoudt, worden de rem-
men mogelijk gelost, waardoor de
auto in beweging komt. Trap het rem-
pedaal in, zet de selectiehendel in
stand P (auto's met automatische
transmissie of Multidrive CVT) of de
neutraalstand (handgeschakelde
transmissie) en activeer de parkeer-
rem wanneer u de startknop bedient.
pM_RAV4_OM_OM42D03E_(EE).book P age 295 Wednesday, March 20, 2019 2:08 PM

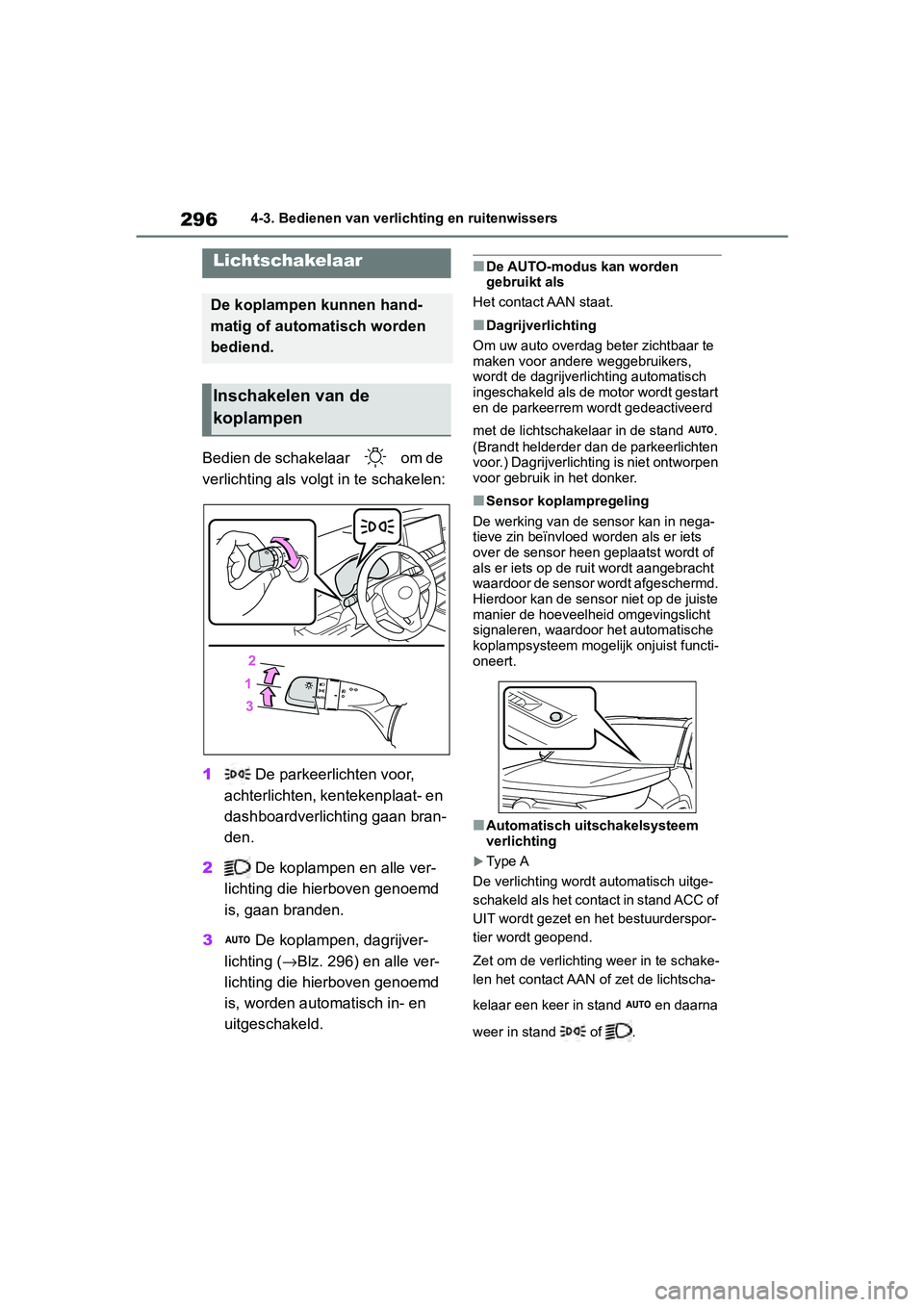

2964-3. Bedienen van verlichting en ruitenwissers
4-3.Bedienen van verlichting en ruitenwissers
Bedien de schakelaar om de
verlichting als volgt in te schakelen:
1 De parkeerlichten voor,
achterlichten, kentekenplaat- en
dashboardverlichting gaan bran-
den.
2 De koplampen en alle ver-
lichting die hierboven genoemd
is, gaan branden.
3 De koplampen, dagrijver-
lichting ( →Blz. 296) en alle ver-
lichting die hierboven genoemd
is, worden automatisch in- en
uitgeschakeld.
■De AUTO-modus kan worden
gebruikt als
Het contact AAN staat.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te
maken voor andere weggebruikers,
wordt de dagrijverlichting automatisch
ingeschakeld als de motor wordt gestart
en de parkeerrem wordt gedeactiveerd
met de lichtschakel aar in de stand .
(Brandt helderder dan de parkeerlichten
voor.) Dagrijverlichting is niet ontworpen
voor gebruik in het donker.
■Sensor koplampregeling
De werking van de sensor kan in nega-
tieve zin beïnvloed worden als er iets
over de sensor heen geplaatst wordt of
als er iets op de ruit wordt aangebracht
waardoor de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht
signaleren, waardoor het automatische
koplampsysteem mogelij k onjuist functi-
oneert.
■Automatisch uitschakelsysteem
verlichting
Ty p e A
De verlichting wordt automatisch uitge-
schakeld als het contact in stand ACC of
UIT wordt gezet en het bestuurderspor-
tier wordt geopend.
Zet om de verlichting weer in te schake-
len het contact AAN o f zet de lichtscha-
kelaar een keer in stand en daarna
weer in stand of .
Lichtschakelaar
De koplampen kunnen hand-
matig of automatisch worden
bediend.
Inschakelen van de
koplampen
pM_RAV4_OM_OM42D03E_(EE).book P age 296 Wednesday, March 20, 2019 2:08 PM

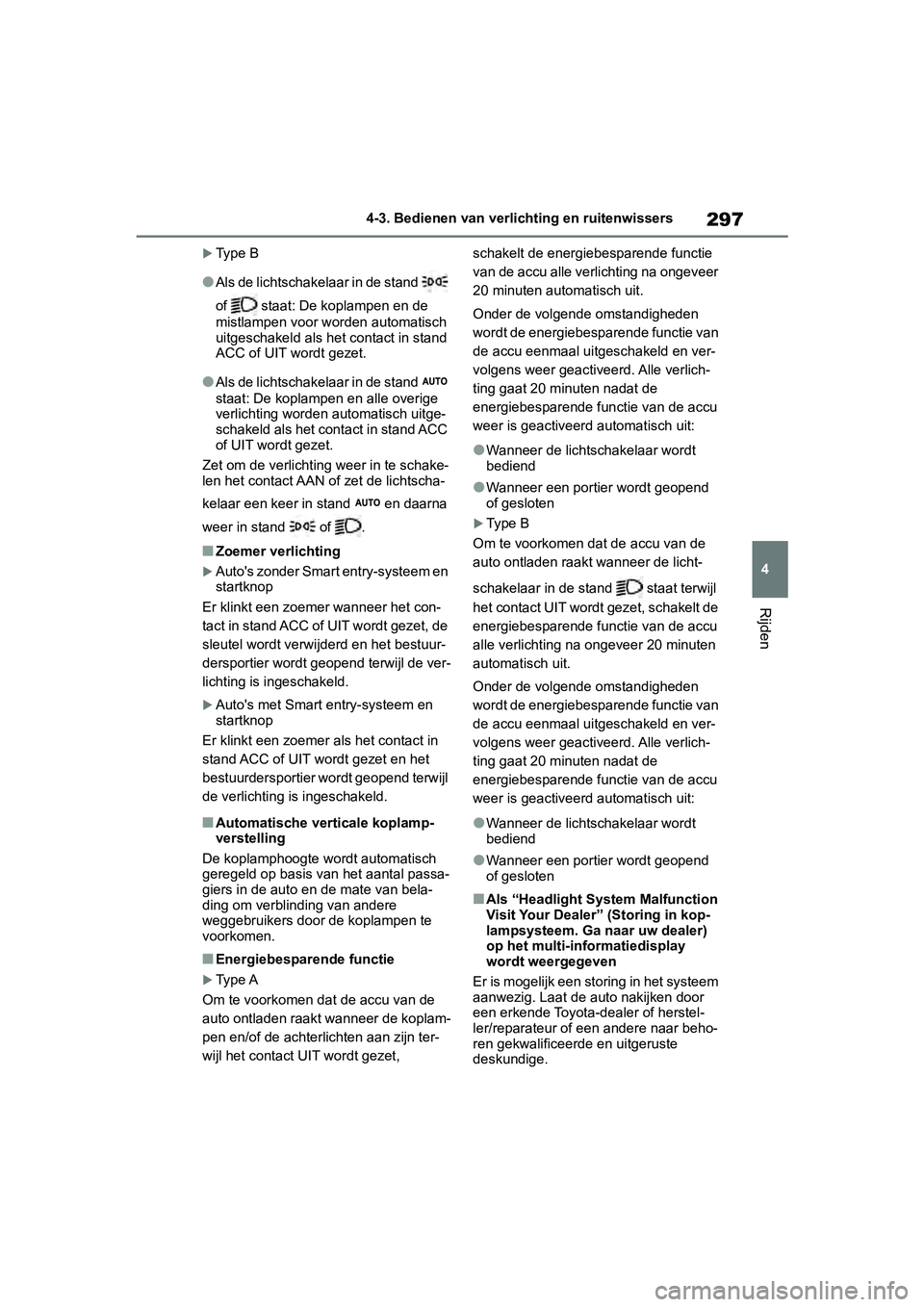

297
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
Ty p e B
●Als de lichtschakelaar in de stand
of staat: De koplampen en de
mistlampen voor worden automatisch
uitgeschakeld als het contact in stand
ACC of UIT wordt gezet.
●Als de lichtschakelaar in de stand
staat: De koplampen en alle overige
verlichting worden automatisch uitge-
schakeld als het contact in stand ACC
of UIT wordt gezet.
Zet om de verlichting weer in te schake-
len het contact AAN of zet de lichtscha-
kelaar een keer in stand en daarna
weer in stand of .
■Zoemer verlichting
Auto's zonder Smart entry-systeem en
startknop
Er klinkt een zoemer wanneer het con-
tact in stand ACC of UIT wordt gezet, de
sleutel wordt verwijderd en het bestuur-
dersportier wordt geopend terwijl de ver-
lichting is ingeschakeld.
Auto's met Smart e ntry-systeem en
startknop
Er klinkt een zoemer als het contact in
stand ACC of UIT w ordt gezet en het
bestuurdersportier wordt geopend terwijl
de verlichting is ingeschakeld.
■Automatische verticale koplamp-
verstelling
De koplamphoogte wordt automatisch
geregeld op basis van het aantal passa-
giers in de auto en de mate van bela-
ding om verblinding van andere
weggebruikers door de koplampen te
voorkomen.
■Energiebesparende functie
Ty p e A
Om te voorkomen dat de accu van de
auto ontladen raakt wanneer de koplam-
pen en/of de achterli chten aan zijn ter-
wijl het contact UIT wordt gezet, schakelt de energiebesparende functie
van de accu alle verlichting na ongeveer
20 minuten automatisch uit.
Onder de volgende omstandigheden
wordt de energiebesparende functie van
de accu eenmaal uitgeschakeld en ver-
volgens weer geactiveerd. Alle verlich-
ting gaat 20 minuten nadat de
energiebesparende fun
ctie van de accu
weer is geactiveer d automatisch uit:
●Wanneer de lichtschakelaar wordt
bediend
●Wanneer een portier wordt geopend
of gesloten
Ty p e B
Om te voorkomen dat de accu van de
auto ontladen raakt wanneer de licht-
schakelaar in de stand staat terwijl
het contact UIT wordt gezet, schakelt de
energiebesparende fun ctie van de accu
alle verlichting na ongeveer 20 minuten
automatisch uit.
Onder de volgende omstandigheden
wordt de energiebesparende functie van
de accu eenmaal uitgeschakeld en ver-
volgens weer geactiveerd. Alle verlich-
ting gaat 20 minuten nadat de
energiebesparende fun ctie van de accu
weer is geactiveer d automatisch uit:
●Wanneer de lichtschakelaar wordt
bediend
●Wanneer een portier wordt geopend
of gesloten
■Als “Headlight System Malfunction
Visit Your Dealer” (Storing in kop-
lampsysteem. Ga naar uw dealer)
op het multi-informatiedisplay
wordt weergegeven
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4_OM_OM42D03E_(EE).book P age 297 Wednesday, March 20, 2019 2:08 PM

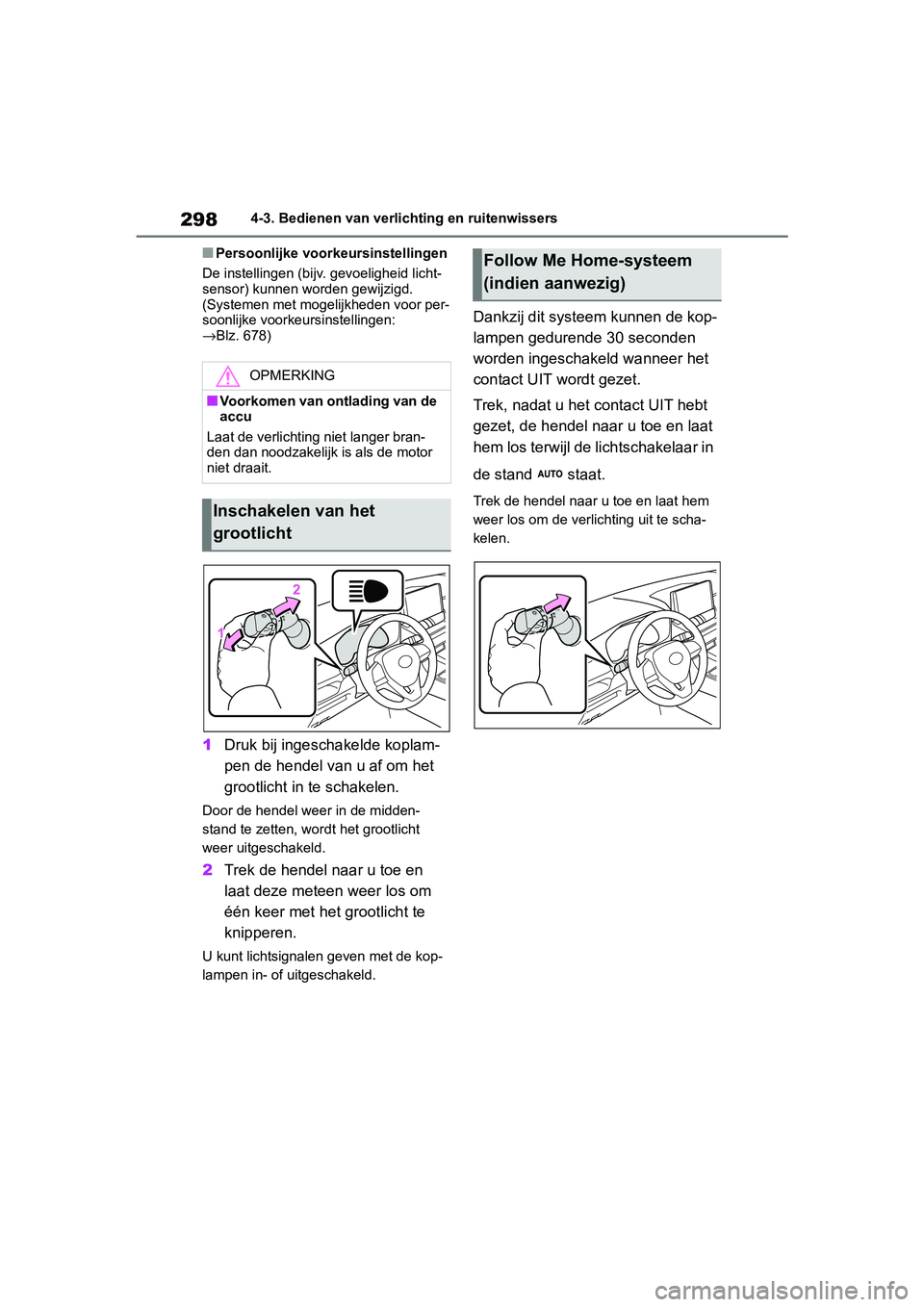

2984-3. Bedienen van verlichting en ruitenwissers
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid licht-
sensor) kunnen worden gewijzigd.
(Systemen met mogelij kheden voor per-
soonlijke voorkeursinstellingen:
→Blz. 678)
1 Druk bij ingeschakelde koplam-
pen de hendel van u af om het
grootlicht in te schakelen.
Door de hendel weer in de midden-
stand te zetten, wordt het grootlicht
weer uitgeschakeld.
2Trek de hendel naar u toe en
laat deze meteen weer los om
één keer met het grootlicht te
knipperen.
U kunt lichtsignalen geven met de kop-
lampen in- of uitgeschakeld.
Dankzij dit systeem kunnen de kop-
lampen gedurende 30 seconden
worden ingeschakeld wanneer het
contact UIT wordt gezet.
Trek, nadat u het contact UIT hebt
gezet, de hendel naar u toe en laat
hem los terwijl de lichtschakelaar in
de stand staat.
Trek de hendel naar u toe en laat hem
weer los om de verlichting uit te scha-
kelen.
OPMERKING
■Voorkomen van ontlading van de
accu
Laat de verlichting niet langer bran-
den dan noodzakelij k is als de motor
niet draait.
Inschakelen van het
grootlicht
Follow Me Home-systeem
(indien aanwezig)
pM_RAV4_OM_OM42D03E_(EE).book P age 298 Wednesday, March 20, 2019 2:08 PM

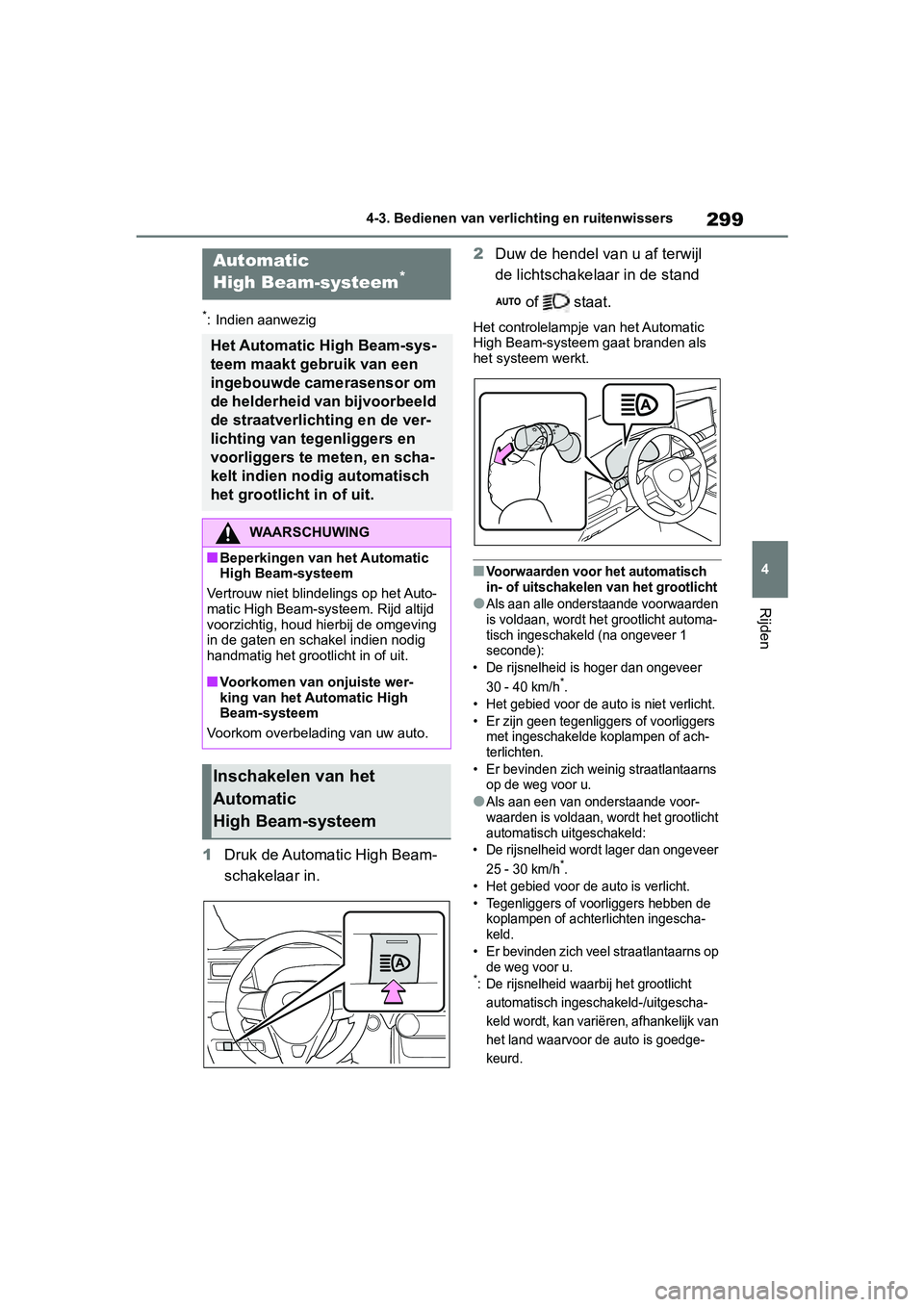

299
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
*: Indien aanwezig
1
Druk de Automatic High Beam-
schakelaar in. 2
Duw de hendel van u af terwijl
de lichtschakelaar in de stand
of staat.
Het controlelampje v an het Automatic
High Beam-systeem gaat branden als
het systeem werkt.
■Voorwaarden voor het automatisch
in- of uitschakelen van het grootlicht
●Als aan alle onderstaande voorwaarden
is voldaan, wordt het grootlicht automa-
tisch ingeschakeld (na ongeveer 1
seconde):
• De rijsnelheid is hoger dan ongeveer
30 - 40 km/h
*.
• Het gebied voor de au to is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde koplampen of ach-
terlichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
●Als aan een van onderstaande voor-
waarden is voldaan, wordt het grootlicht
automatisch uitgeschakeld:
• De rijsnelheid wordt lager dan ongeveer
25 - 30 km/h
*.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterlichten ingescha-
keld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
*: De rijsnelheid waar bij het grootlicht
automatisch ingeschakeld-/uitgescha-
keld wordt, kan variëren, afhankelijk van
het land waarvoor de auto is goedge-
keurd.
Automatic
High Beam-systeem*
Het Automatic High Beam-sys-
teem maakt gebruik van een
ingebouwde camerasensor om
de helderheid van bijvoorbeeld
de straatverlichting en de ver-
lichting van tegenliggers en
voorliggers te meten, en scha-
kelt indien nodig automatisch
het grootlicht in of uit.
WAARSCHUWING
■Beperkingen van het Automatic
High Beam-systeem
Vertrouw niet blindelings op het Auto-
matic High Beam-syst eem. Rijd altijd
voorzichtig, houd hierbij de omgeving
in de gaten en schak el indien nodig
handmatig het grootlicht in of uit.
■Voorkomen van onjuiste wer-
king van het Automatic High
Beam-systeem
Voorkom overbelading van uw auto.
Inschakelen van het
Automatic
High Beam-systeem
pM_RAV4_OM_OM42D03E_(EE).book P age 299 Wednesday, March 20, 2019 2:08 PM
