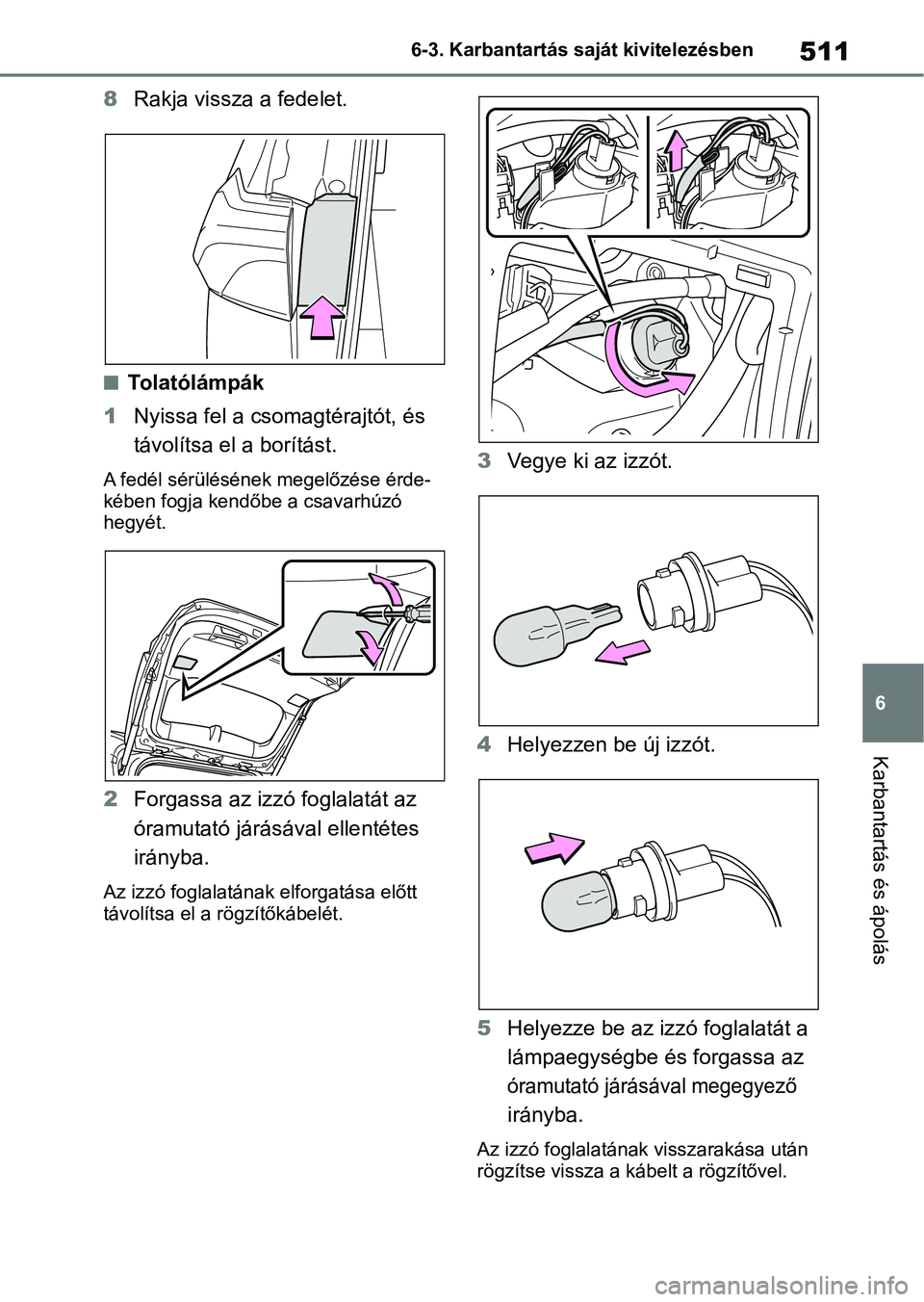

511
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
8
Rakja vissza a fedelet.
nTolatólámpák
1 Nyissa fel a csomagtérajtót, és
távolítsa el a borítást.
A fedél sérülésének megelőzése érde-
kében fogja kendőbe a csavarhúzó
hegyét.
2Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Az izzó foglalatának elforgatása előtt
távolítsa el a rögzítőkábelét.
3Vegye ki az izzót.
4 Helyezzen be új izzót.
5 Helyezze be az izzó foglalatát a
lámpaegységbe és forgassa az
óramutató járásával megegyező
irányba.
Az izzó foglalatának visszarakása után
rögzítse vissza a kábelt a rögzítővel.

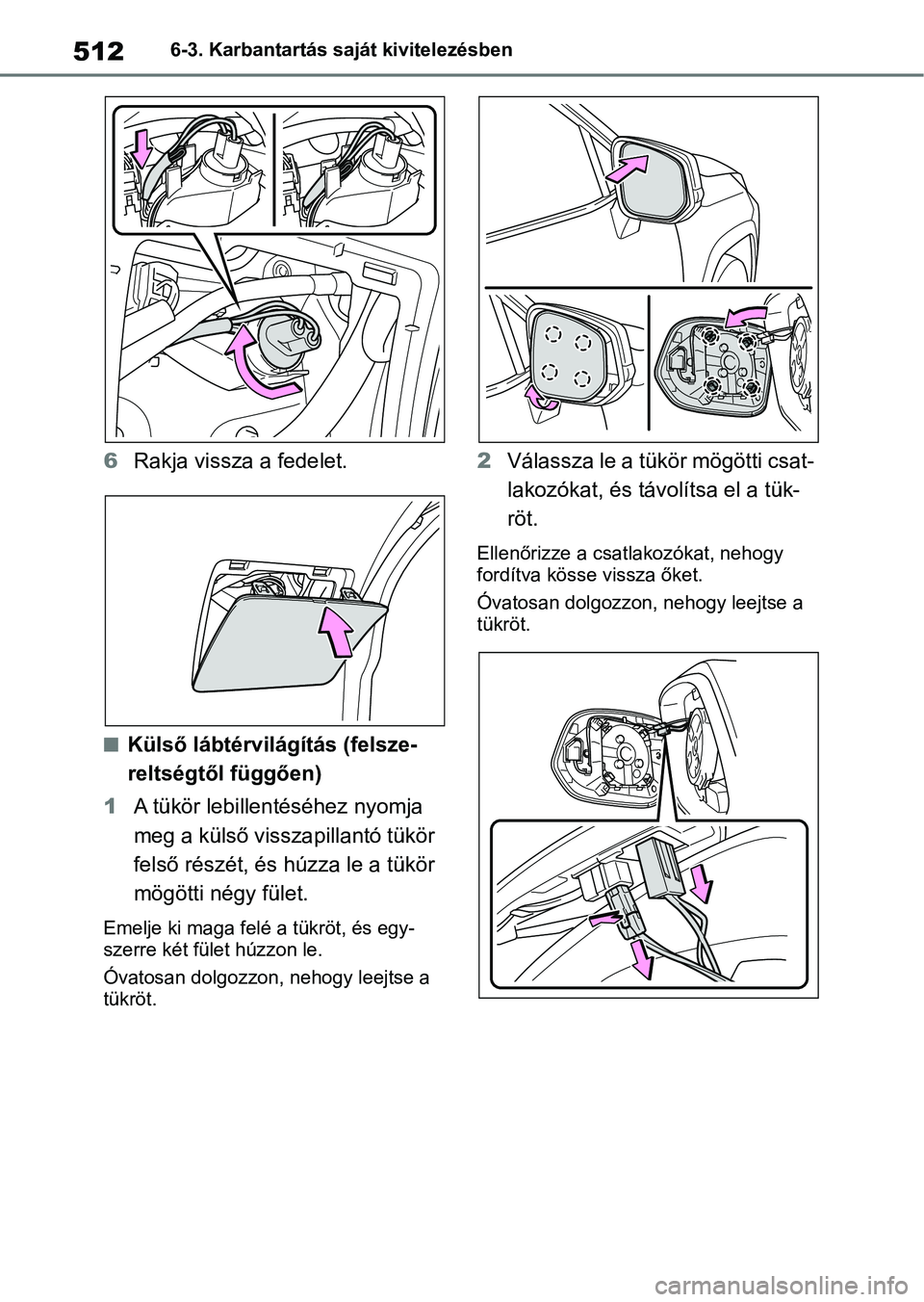

5126-3. Karbantartás saját kivitelezésben
6Rakja vissza a fedelet.
nKülső lábtérvilágítás (felsze-
reltségtől függően)
1 A tükör lebillent éséhez nyomja
meg a külső visszapillantó tükör
felső részét, és húzza le a tükör
mögötti négy fület.
Emelje ki maga felé a tükröt, és egy-
szerre két fület húzzon le.
Óvatosan dolgozzon, nehogy leejtse a
tükröt.
2 Válassza le a tükör mögötti csat-
lakozókat, és távolítsa el a tük-
röt.
Ellenőrizze a csatlakozókat, nehogy
fordítva kösse vissza őket.
Óvatosan dolgozzon, nehogy leejtse a
tükröt.

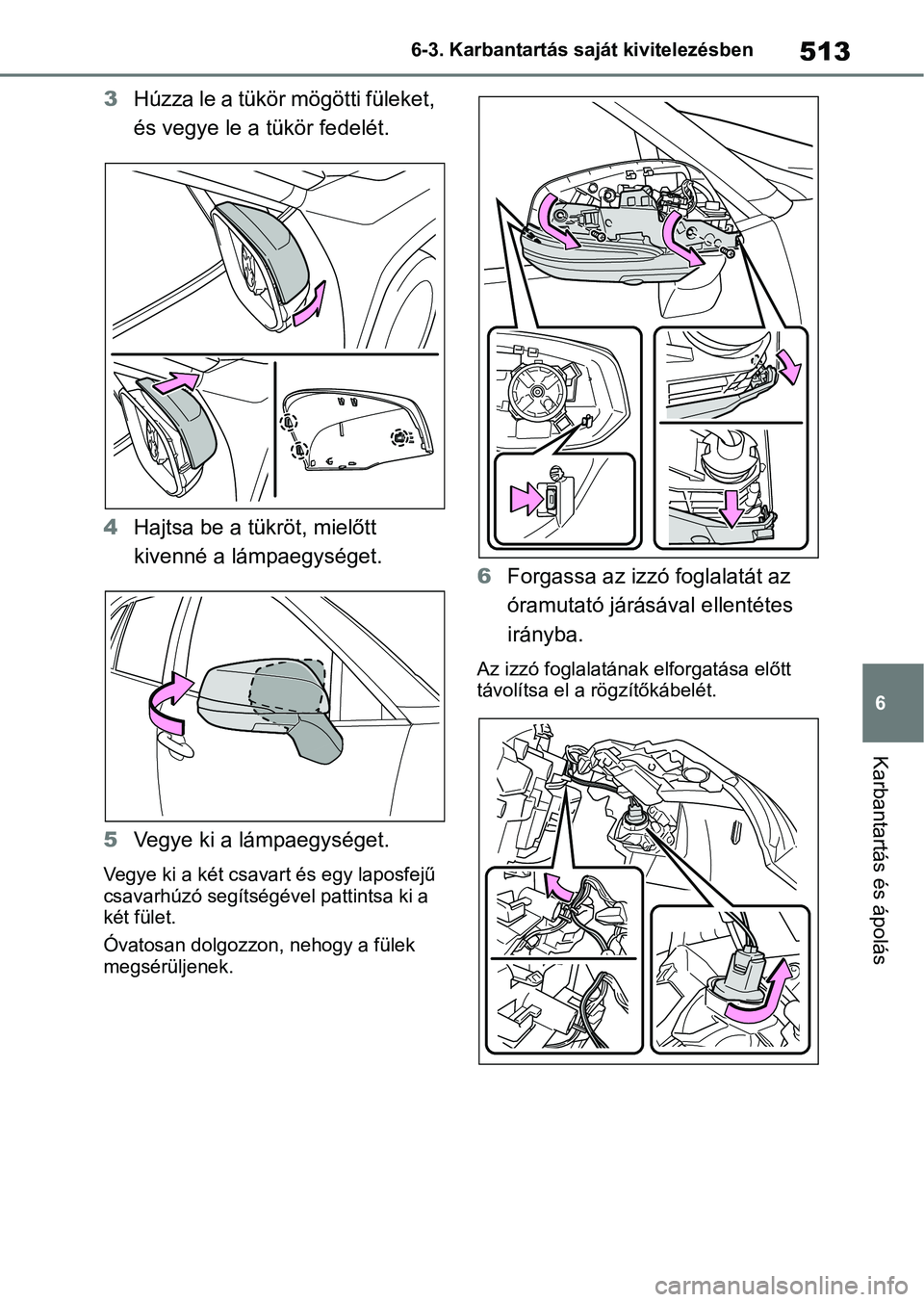

513
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
3
Húzza le a tükör mögötti füleket,
és vegye le a tükör fedelét.
4 Hajtsa be a tükröt, mielőtt
kivenné a lámpaegységet.
5 Vegye ki a lámpaegységet.
Vegye ki a két csavart és egy laposfejű
csavarhúzó segítségé vel pattintsa ki a
két fület.
Óvatosan dolgozzon, nehogy a fülek
megsérüljenek.
6 Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Az izzó foglalatának elforgatása előtt
távolítsa el a rögzítőkábelét.

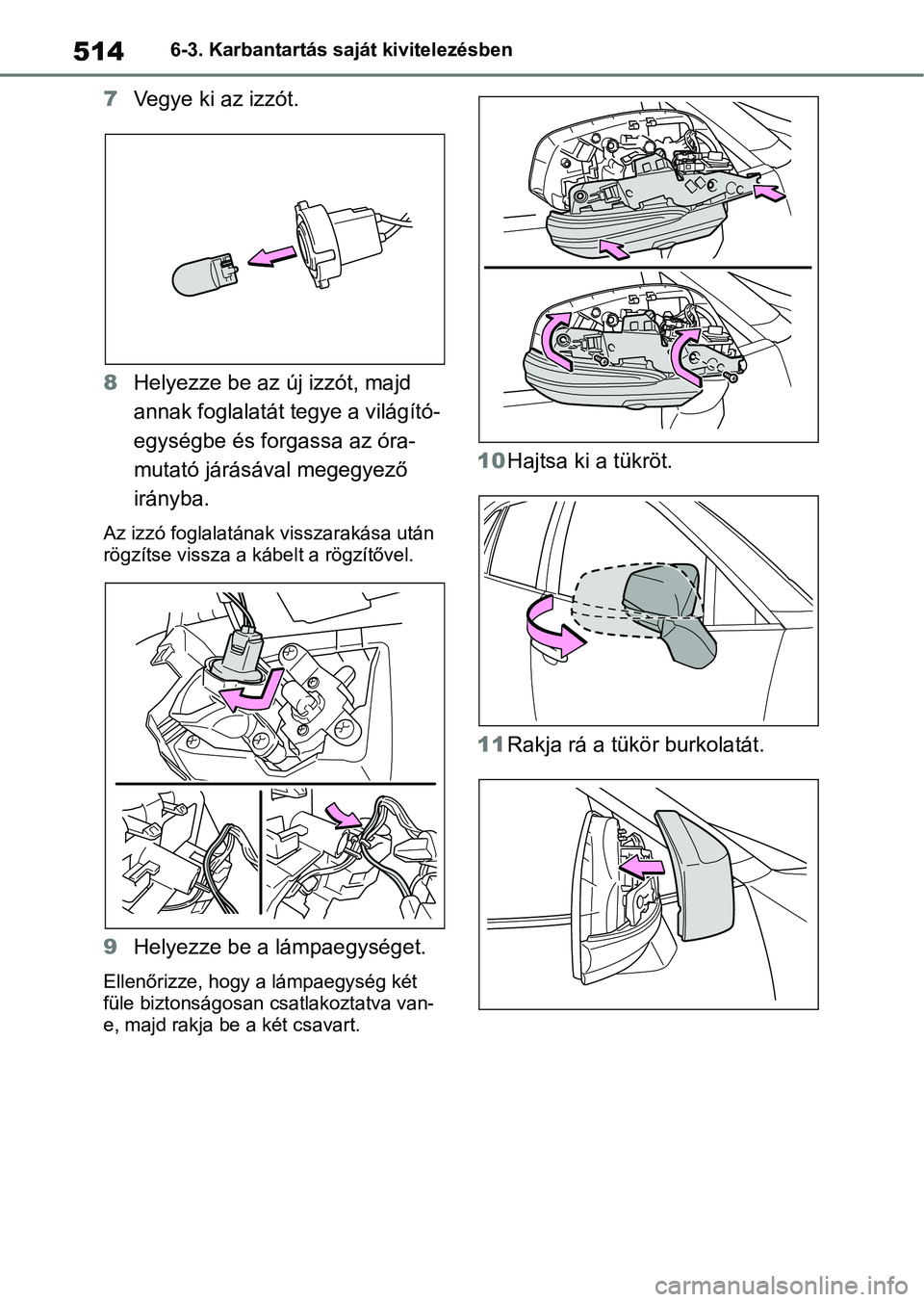

5146-3. Karbantartás saját kivitelezésben
7Vegye ki az izzót.
8 Helyezze be az új izzót, majd
annak foglalatát tegye a világító-
egységbe és forgassa az óra-
mutató járásával megegyező
irányba.
Az izzó foglalatának visszarakása után
rögzítse vissza a kábelt a rögzítővel.
9Helyezze be a lámpaegységet.
Ellenőrizze, hogy a lámpaegység két
füle biztonságosan csatlakoztatva van-
e, majd rakja be a két csavart.
10Hajtsa ki a tükröt.
11 Rakja rá a tükör burkolatát.

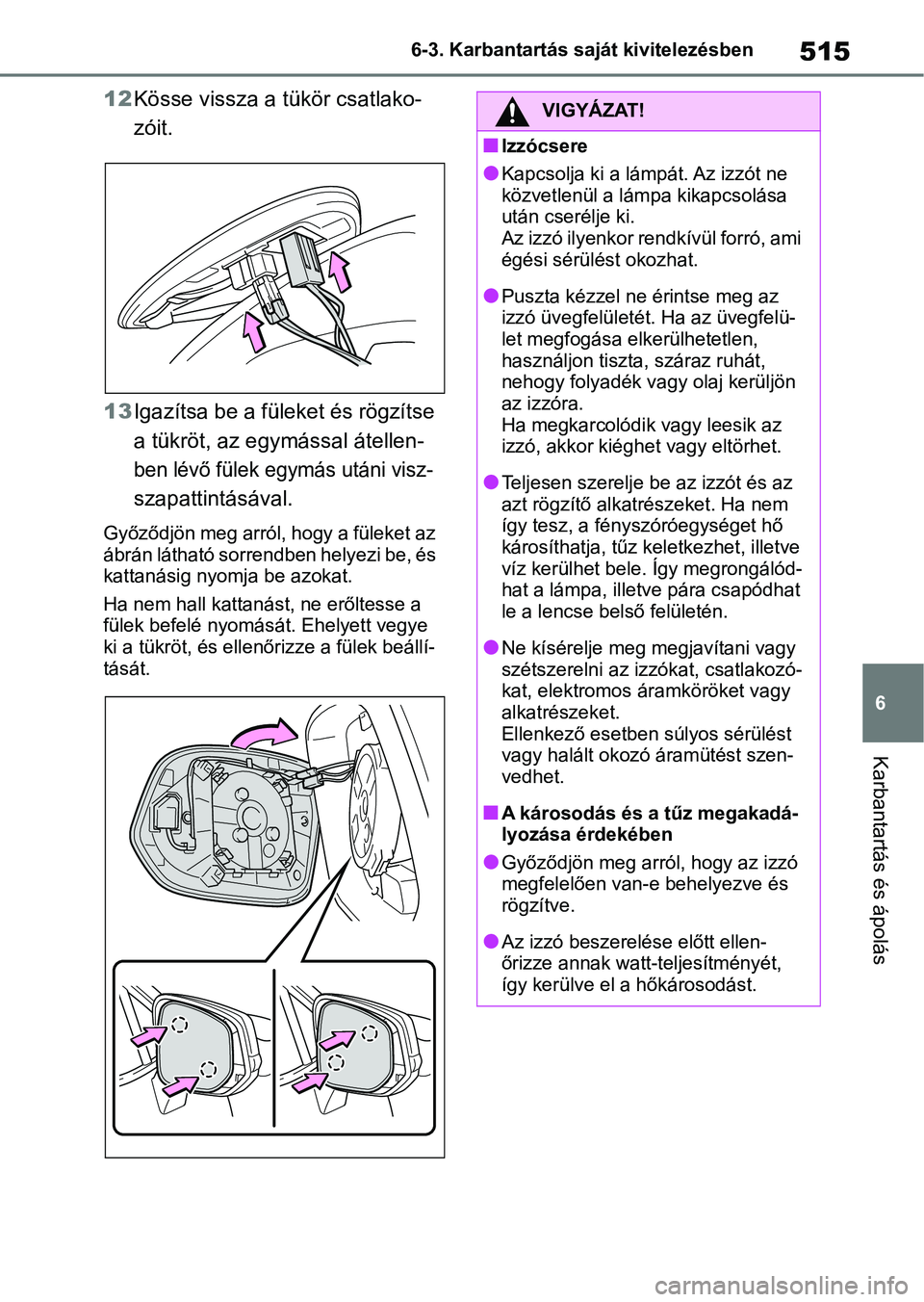

515
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
12
Kösse vissza a tükör csatlako-
zóit.
13 Igazítsa be a füleket és rögzítse
a tükröt, az egymással átellen-
ben lévő fülek egymás utáni visz-
szapattintásával.
Győződjön meg arról, hogy a füleket az
ábrán látható sorr endben helyezi be, és
kattanásig nyom ja be azokat.
Ha nem hall kattanás t, ne erőltesse a
fülek befelé nyomását. Ehelyett vegye
ki a tükröt, és ellenőrizze a fülek beállí-
tását.
VIGYÁZAT!
nIzzócsere
lKapcsolja ki a lámp át. Az izzót ne
közvetlenül a lám pa kikapcsolása
után cserélje ki.
Az izzó ilyenkor rendkívül forró, ami
égési sérülést okozhat.
lPuszta kézzel ne érintse meg az
izzó üvegfelületét. Ha az üvegfelü-
let megfogása elkerülhetetlen,
használjon tiszta, száraz ruhát,
nehogy folyadék vagy olaj kerüljön
az izzóra.
Ha megkarcolódik vagy leesik az
izzó, akkor kiéghet vagy eltörhet.
lTeljesen szerelje be az izzót és az
azt rögzítő alkatrészeket. Ha nem
így tesz, a fénys zóróegységet hő
károsíthatja, tűz keletkezhet, illetve
víz kerülhet bele. Így megrongálód-
hat a lámpa, illet ve pára csapódhat
le a lencse belső felületén.
lNe kísérelje meg megjavítani vagy
szétszerelni az izz ókat, csatlakozó-
kat, elektromos áramköröket vagy
alkatrészeket.
Ellenkező esetben súlyos sérülést
vagy halált okozó áramütést szen-
vedhet.
nA károsodás és a tűz megakadá-
lyozása érdekében
lGyőződjön meg arról, hogy az izzó
megfelelően van-e behelyezve és
rögzítve.
lAz izzó beszerelé se előtt ellen-
őrizze annak watt-teljesítményét,
így kerülve el a hőkárosodást.

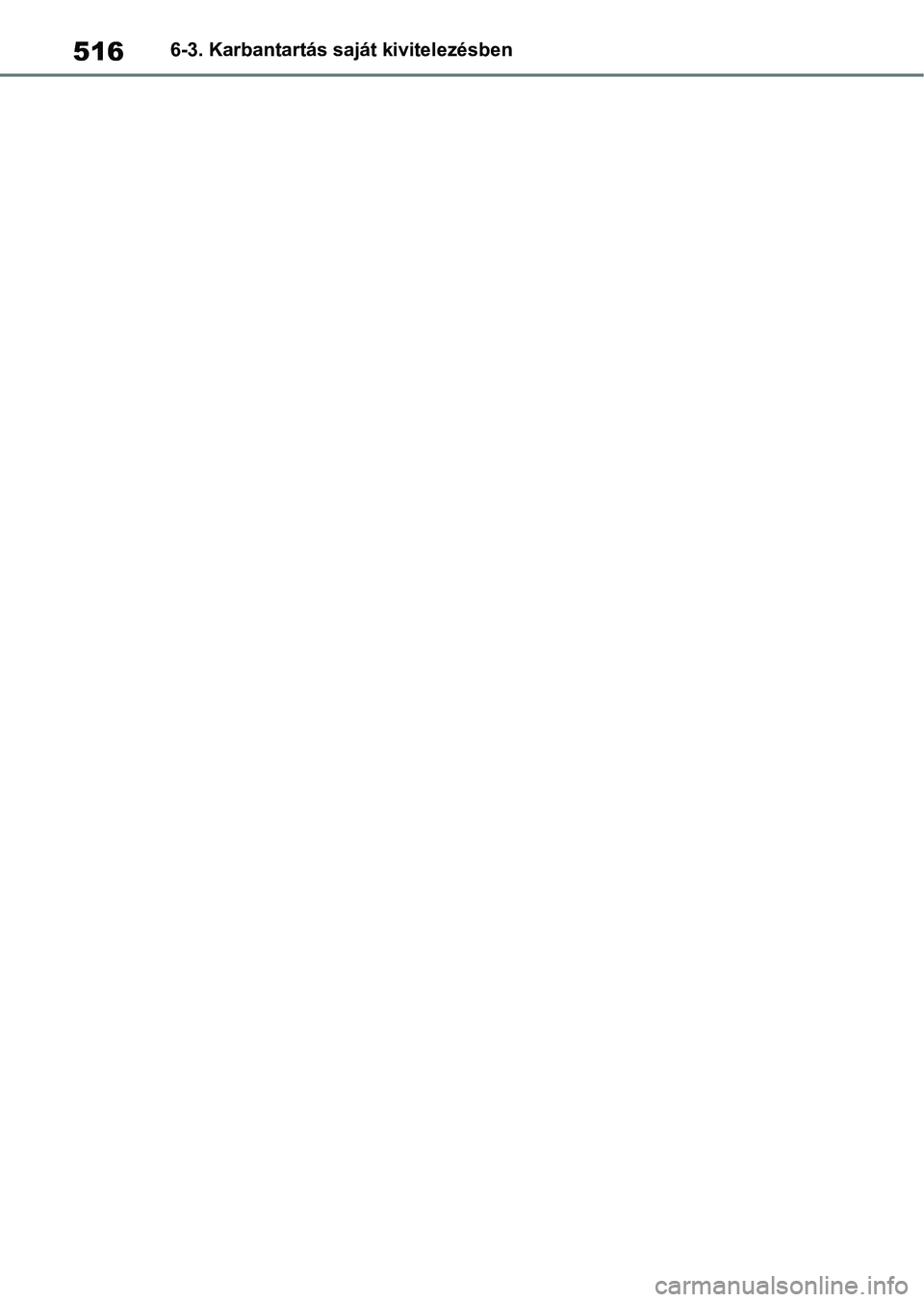

5166-3. Karbantartás saját kivitelezésben

7

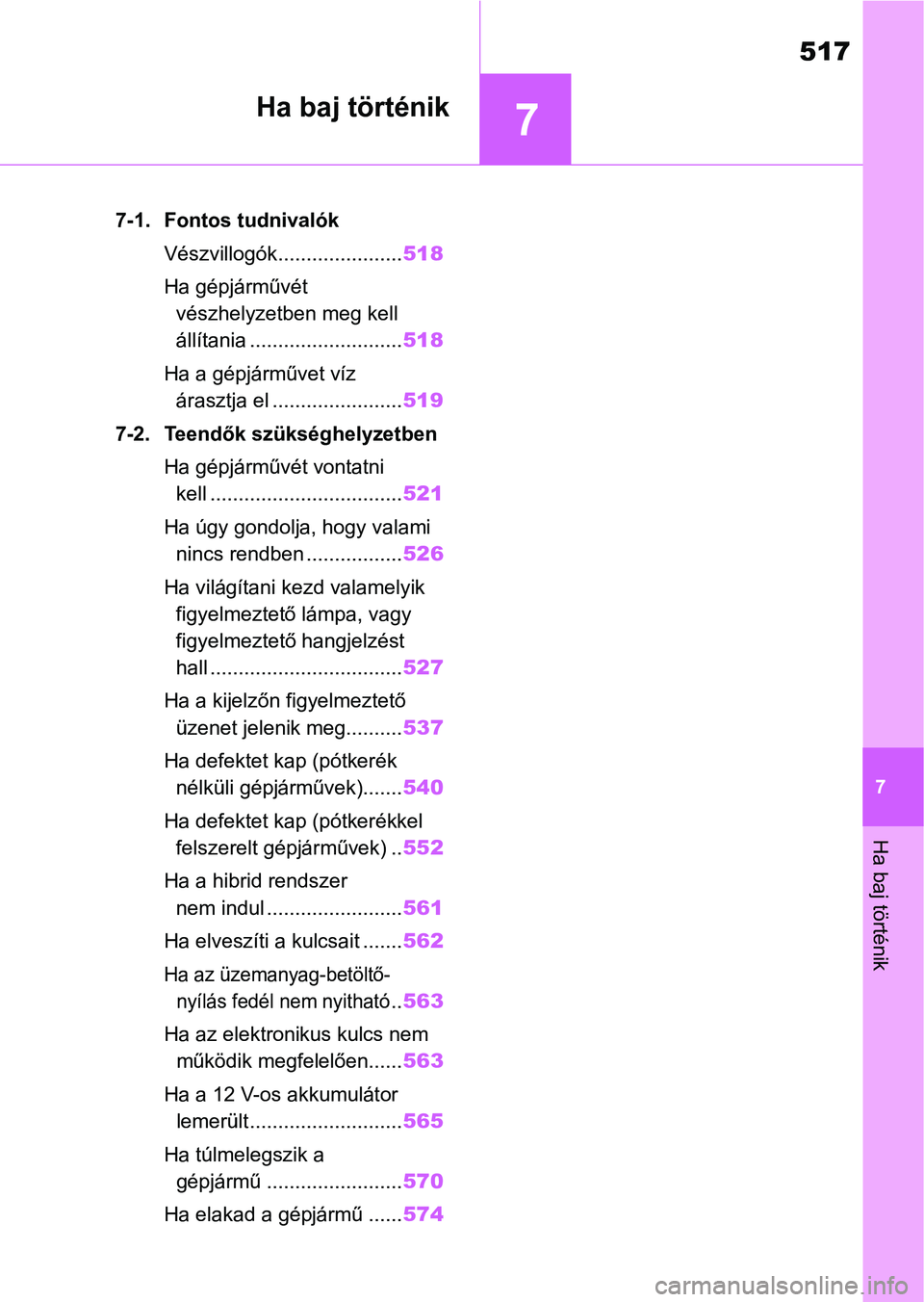

517
7
Ha baj történik
Ha baj történik
7-1. Fontos tudnivalókVészvillogók...................... 518
Ha gépjárművét vészhelyzetben meg kell
állítania ........................... 518
Ha a gépjárművet víz árasztja el ....................... 519
7-2. Teendők szükséghelyzetben
Ha gépjárművét vontatni kell .................................. 521
Ha úgy gondolja, hogy valami nincs rendben ................. 526
Ha világítani kezd valamelyik figyelmeztető lámpa, vagy
figyelmeztető hangjelzést
hall .................................. 527
Ha a kijelzőn figyelmeztető üzenet jelenik meg.......... 537
Ha defektet kap (pótkerék nélküli gépjárművek)....... 540
Ha defektet kap (pótkerékkel felszerelt gépjárművek) .. 552
Ha a hibrid rendszer nem indul ........................ 561
Ha elveszíti a kulcsait ....... 562
Ha az üzemanyag-betöltő-
nyílás fedél nem nyitható
..563
Ha az elektronikus kulcs nem működik megfelelően...... 563
Ha a 12 V-os akkumulátor lemerült ........................... 565
Ha túlmelegszik a gépjármű ........................ 570
Ha elakad a gépjármű ...... 574

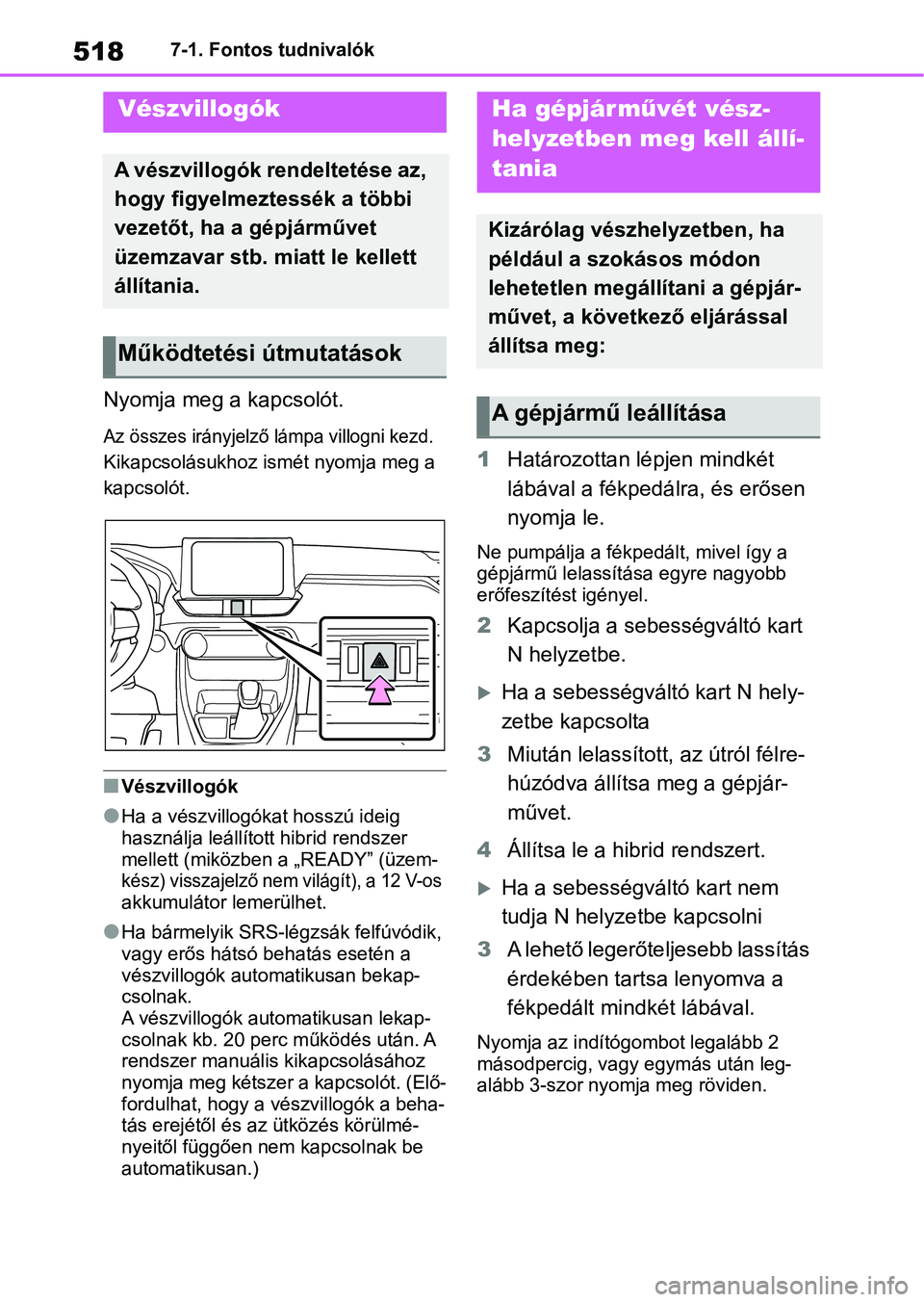

5187-1. Fontos tudnivalók
7-1.Fontos tudnivalók
Nyomja meg a kapcsolót.
Az összes irányjelző lámpa villogni kezd.
Kikapcsolásukhoz ismét nyomja meg a
kapcsolót.
nVészvillogók
lHa a vészvillogókat hosszú ideig
használja leállított hibrid rendszer
mellett (miközben a „READY” (üzem-
kész) visszajelző nem világít), a 12 V-os
akkumulátor lemerülhet.
lHa bármelyik SRS-légzsák felfúvódik,
vagy erős hátsó behatás esetén a
vészvillogók automa tikusan bekap-
csolnak.
A vészvillogók automatikusan lekap-
csolnak kb. 20 perc működés után. A
rendszer manuális kikapcsolásához
nyomja meg kétszer a kapcsolót. (Elő-
fordulhat, hogy a vészvillogók a beha-
tás erejétől és az ütközés körülmé-
nyeitől függően nem kapcsolnak be
automatikusan.)
1 Határozottan lépjen mindkét
lábával a fékpedálra, és erősen
nyomja le.
Ne pumpálja a fékpedált, mivel így a
gépjármű lelassítása egyre nagyobb
erőfeszítést igényel.
2Kapcsolja a sebességváltó kart
N helyzetbe.
Ha a sebességváltó kart N hely-
zetbe kapcsolta
3 Miután lelassított, az útról félre-
húzódva állítsa meg a gépjár-
művet.
4 Állítsa le a hib rid rendszert.
Ha a sebességváltó kart nem
tudja N helyzetbe kapcsolni
3 A lehető legerőteljesebb lassítás
érdekében tartsa lenyomva a
fékpedált mindkét lábával.
Nyomja az indítógombot legalább 2
másodpercig, vagy egymás után leg-
alább 3-szor nyomja meg röviden.
Vészvillogók
A vészvillogók rendeltetése az,
hogy figyelmezt essék a többi
vezetőt, ha a gépjárművet
üzemzavar stb. m iatt le kellett
állítania.
Működtetési útmutatások
Ha gépjár művét vész-
helyzetben meg kell állí-
tania
Kizárólag vészhelyzetben, ha
például a szokásos módon
lehetetlen megá llítani a gépjár-
művet, a következő eljárással
állítsa meg:
A gépjármű leállítása

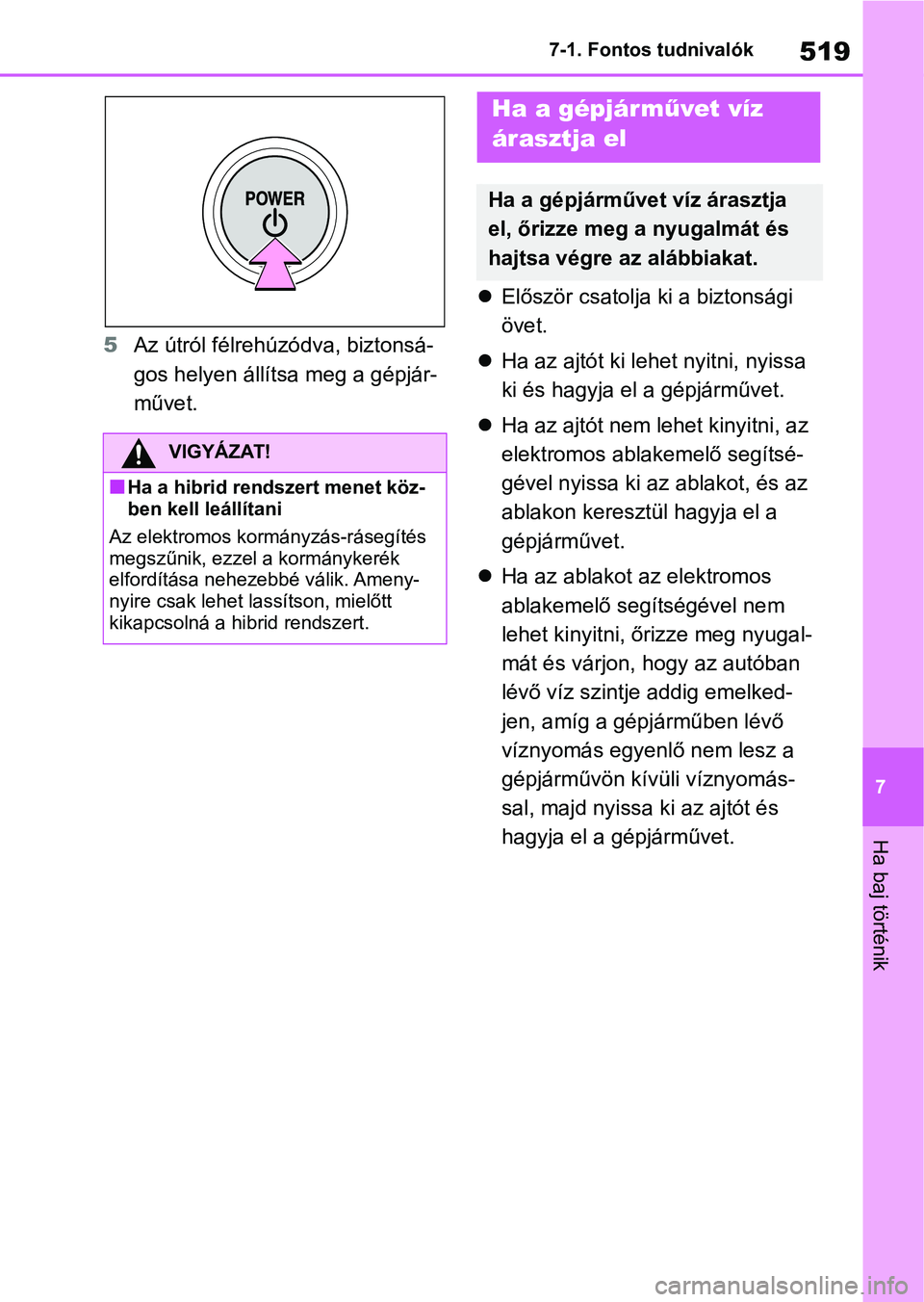

519
7
7-1. Fontos tudnivalók
Ha baj történik
5
Az útról félrehúzódva, biztonsá-
gos helyen állíts a meg a gépjár-
művet. 
Először csatolja ki a biztonsági
övet.
 Ha az ajtót ki lehet nyitni, nyissa
ki és hagyja el a gépjárművet.
 Ha az ajtót nem lehet kinyitni, az
elektromos ablakemelő segítsé-
gével nyissa ki az ablakot, és az
ablakon keresztül hagyja el a
gépjárművet.
 Ha az ablakot az elektromos
ablakemelő segítségével nem
lehet kinyitni, őrizze meg nyugal-
mát és várjon, hogy az autóban
lévő víz szintje addig emelked-
jen, amíg a gépjárműben lévő
víznyomás egyenlő nem lesz a
gépjárművön kívüli víznyomás-
sal, majd nyissa ki az ajtót és
hagyja el a gépjárművet.
VIGYÁZAT!
nHa a hibrid rend szert menet köz-
ben kell leállítani
Az elektromos kormányzás-rásegítés
megszűnik, ezzel a kormánykerék
elfordítása nehezebbé válik. Ameny-
nyire csak lehet lassítson, mielőtt
kikapcsolná a hibrid rendszert.
Ha a gépjár m űvet víz
árasztja el
Ha a gépjárművet víz árasztja
el, őrizze meg a nyugalmát és
hajtsa végre az alábbiakat.

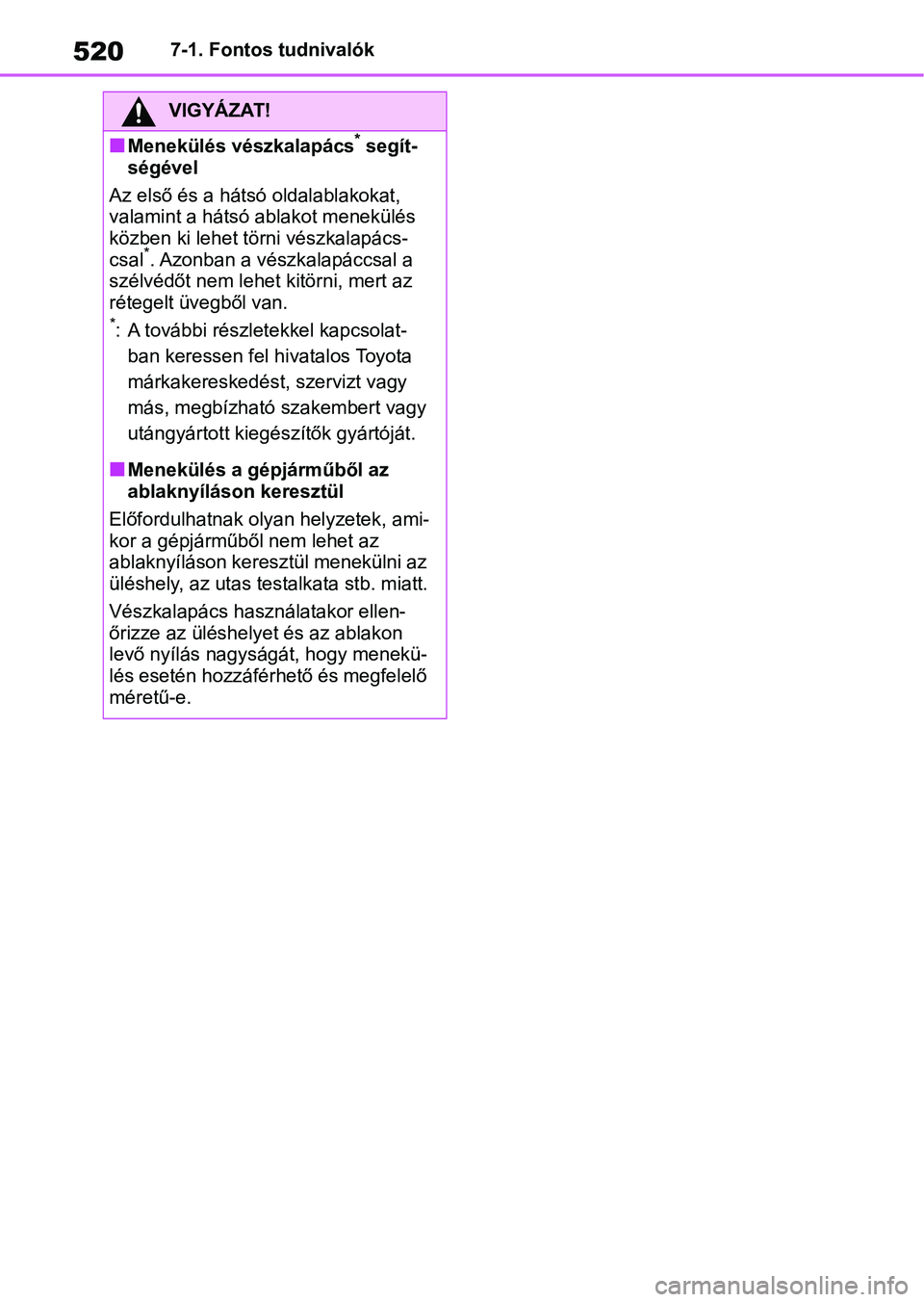

5207-1. Fontos tudnivalók
VIGYÁZAT!
nMenekülés vészkalapács* segít-
ségével
Az első és a hátsó oldalablakokat,
valamint a hátsó ablakot menekülés
közben ki lehet t örni vészkalapács-
csal
*. Azonban a vészkalapáccsal a
szélvédőt nem lehet kitörni, mert az
rétegelt üvegből van.
*: A további részletekkel kapcsolat-
ban keressen fel hi vatalos Toyota
márkakereskedést, szervizt vagy
más, megbízható szakembert vagy
utángyártott kiegészítők gyártóját.
nMenekülés a gépjárműből az
ablaknyíláson keresztül
Előfordulhatnak olyan helyzetek, ami-
kor a gépjárműből nem lehet az
ablaknyíláson keresztül menekülni az
üléshely, az utas te stalkata stb. miatt.
Vészkalapács használatakor ellen-
őrizze az üléshelyet és az ablakon
levő nyílás nagyságát, hogy menekü-
lés esetén hozzáférhető és megfelelő
méretű-e.
