TOYOTA RAV4 2019 Kezelési útmutató (in Hungarian)

481
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

4826-3. Karbantartás saját kivitelezésben

483
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

4846-3. Karbantartás saját kivitelezésben

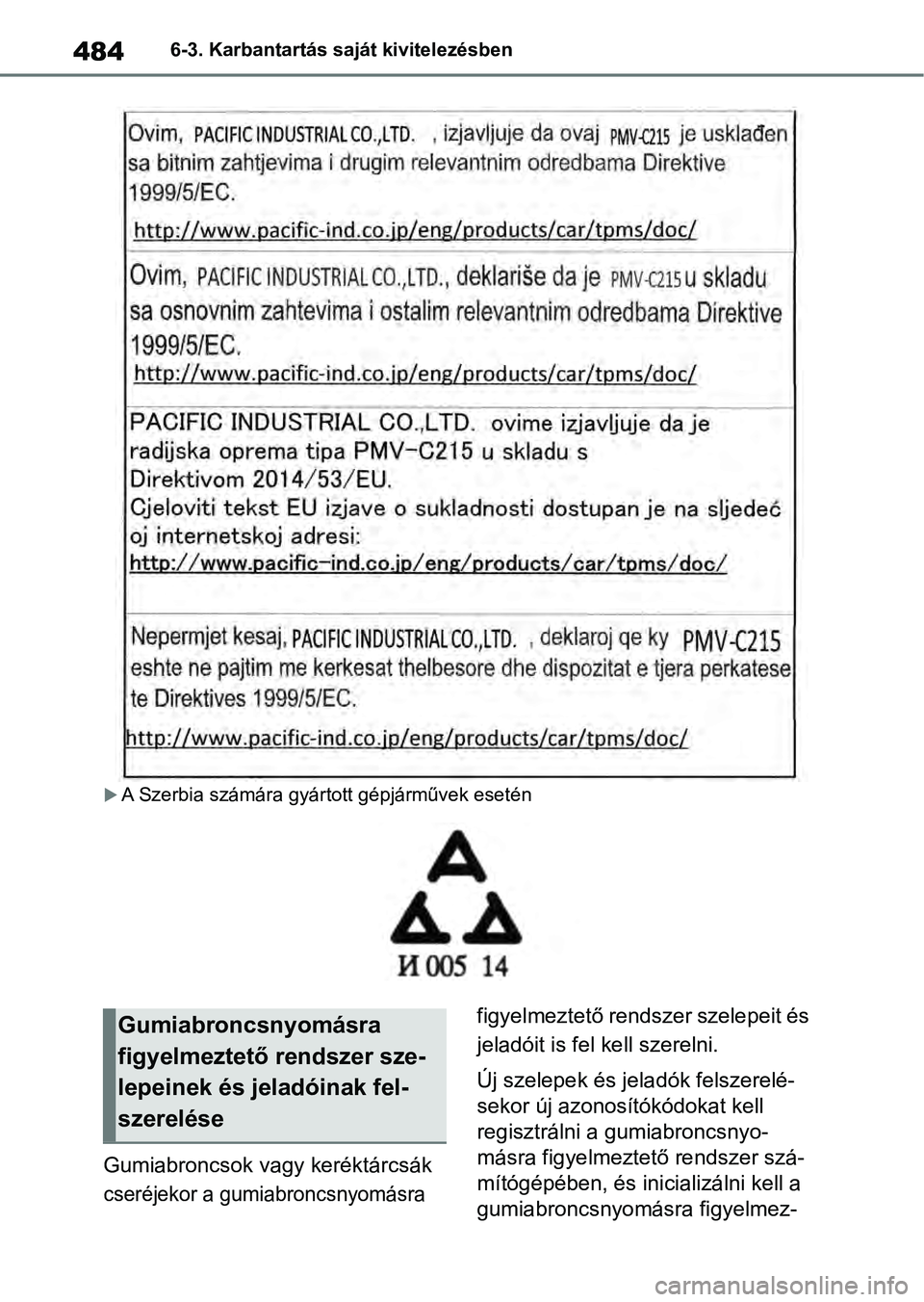

A Szerbia számára gyártott gépjárművek esetén
Gumiabroncsok vagy keréktárcsák
cseréjekor a gumiabroncsnyomásra figyelmeztető rendszer szelepeit és
jeladóit is fel kell szerelni.
Új szelepek és jela
dók felszerelé-
sekor új azonosítókódokat kell
regisztrálni a gumiabroncsnyo-
másra figyelmeztető rendszer szá-
mítógépében, és inicializálni kell a
gumiabroncsnyomásra figyelmez-
Gumiabroncsnyomásra
figyelmeztető rendszer sze-
lepeinek és jeladóinak fel-
szerelése

485
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

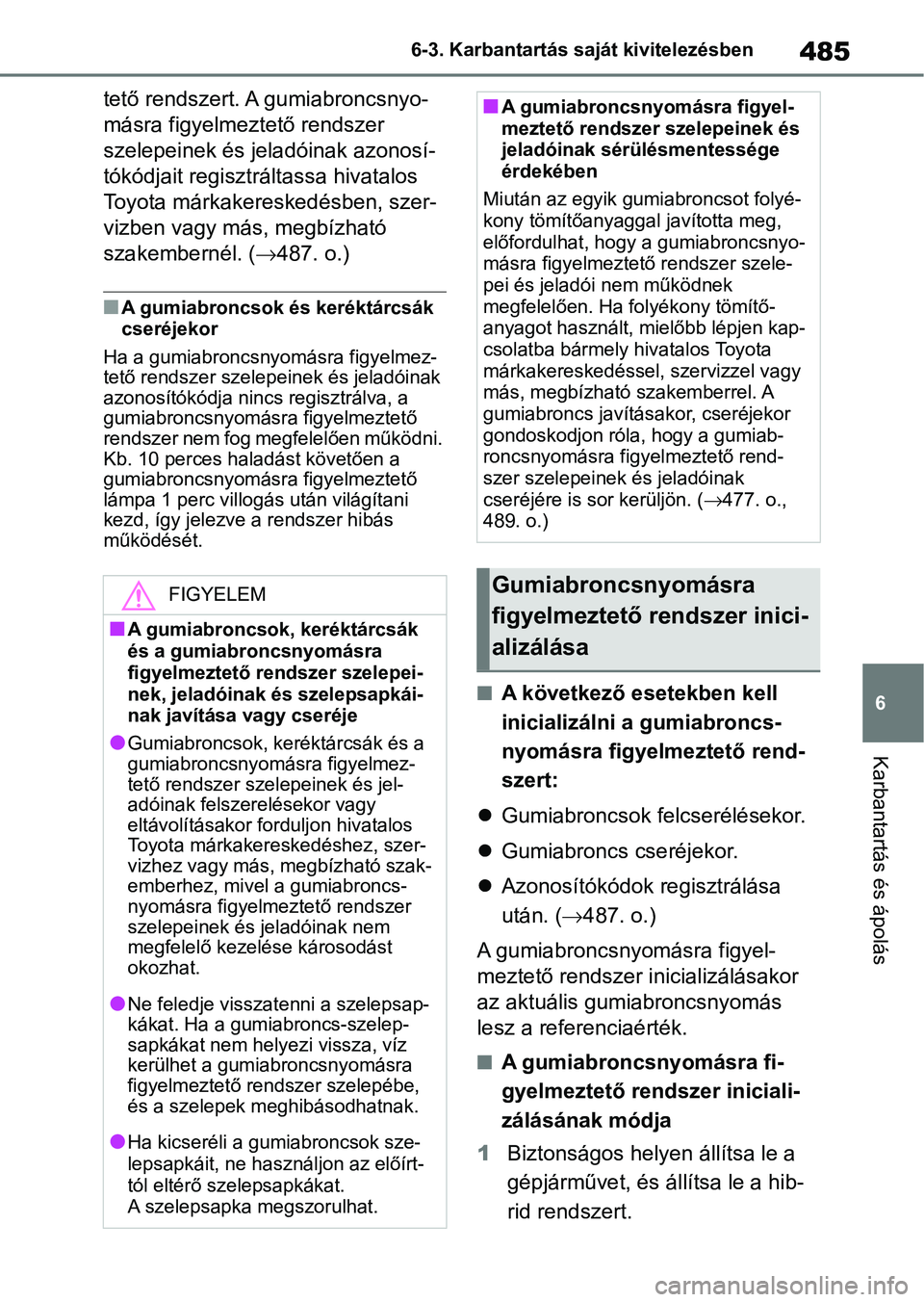

tető rendszert. A gumiabroncsnyo-
másra figyelmeztető rendszer
szelepeinek és jeladóinak azonosí-
tókódjait regisztráltassa hivatalos
Toyota márkakereskedésben, szer-
vizben vagy más, megbízható
szakembernél. (
487. o.)
nA gumiabroncsok és keréktárcsák
cseréjekor
Ha a gumiabroncsnyo másra figyelmez-
tető rendszer szelepeinek és jeladóinak
azonosítókódja nincs regisztrálva, a
gumiabroncsnyomásra figyelmeztető
rendszer nem fog megfelelően működni.
Kb. 10 perces haladást követően a
gumiabroncsnyomásra figyelmeztető
lámpa 1 perc villogás után világítani
kezd, így jelezve a rendszer hibás
működését.
nA következő esetekben kell
inicializálni a gumiabroncs-
nyomásra figyelmeztető rend-
szert:
 Gumiabroncsok felcserélésekor.
 Gumiabroncs cseréjekor.
 Azonosítókódok regisztrálása
után. ( 487. o.)
A gumiabroncsnyomásra figyel-
meztető rendszer i nicializálásakor
az aktuális gumiabroncsnyomás
lesz a referenciaérték.
nA gumiabroncsnyomásra fi-
gyelmeztető re ndszer iniciali-
zálásának módja
1 Biztonságos helyen állítsa le a
gépjárművet, és á llítsa le a hib-
rid rendszert.
FIGYELEM
nA gumiabroncsok, keréktárcsák
és a gumiabroncsnyomásra
figyelmeztető rendszer szelepei-
nek, jeladóinak és szelepsapkái-
nak javítása vagy cseréje
lGumiabroncsok, keréktárcsák és a
gumiabroncsnyomásra figyelmez-
tető rendszer szelepeinek és jel-
adóinak felszerelésekor vagy
eltávolításakor fo rduljon hivatalos
Toyota márkakereskedéshez, szer-
vizhez vagy más, megbízható szak-
emberhez, mivel a gumiabroncs-
nyomásra figyelmeztető rendszer
szelepeinek és jeladóinak nem
megfelelő kezelése károsodást
okozhat.
lNe feledje visszatenni a szelepsap-
kákat. Ha a gumiabroncs-szelep-
sapkákat nem helyezi vissza, víz
kerülhet a gumiabroncsnyomásra
figyelmeztető rendszer szelepébe,
és a szelepek meghibásodhatnak.
lHa kicseréli a gumiabroncsok sze-
lepsapkáit, ne ha sználjon az előírt-
tól eltérő sze lepsapkákat.
A szelepsapka megszorulhat.
nA gumiabroncsnyomásra figyel-
meztető rendszer szelepeinek és
jeladóinak sérülésmentessége
érdekében
Miután az egyik gum iabroncsot folyé-
kony tömítőanyaggal javította meg,
előfordulhat, hogy a gumiabroncsnyo-
másra figyelmeztető rendszer szele-
pei és jeladói nem működnek
megfelelően. Ha folyékony tömítő-
anyagot használt, mielőbb lépjen kap-
csolatba bármely hivatalos Toyota
márkakereskedéssel, szervizzel vagy
más, megbízható szakemberrel. A
gumiabroncs javítása kor, cseréjekor
gondoskodjon róla, hogy a gumiab-
roncsnyomásra figyelmeztető rend-
szer szelepeinek és jeladóinak
cseréjére is sor kerüljön. ( 477. o.,
489. o.)
Gumiabroncsnyomásra
figyelmeztető rendszer inici-
alizálása

4866-3. Karbantartás saját kivitelezésben

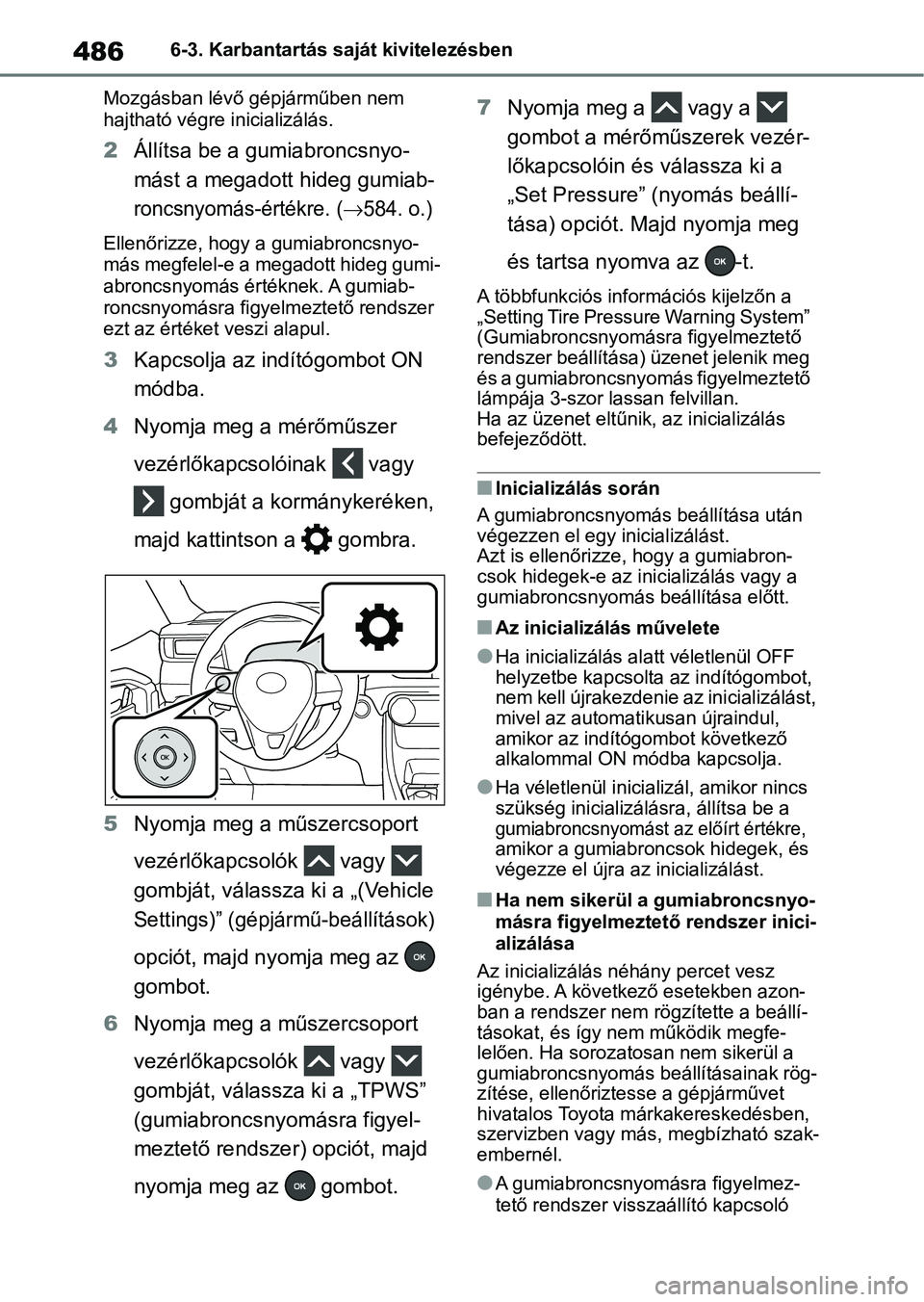

Mozgásban lévő gépjárműben nem
hajtható végre inicializálás.
2 Állítsa be a gumiabroncsnyo-
mást a megadott hideg gumiab-
roncsnyomás-értékre. (584. o.)
Ellenőrizze, hogy a gumiabroncsnyo-
más megfelel-e a megadott hideg gumi-
abroncsnyomás értéknek. A gumiab-
roncsnyomásra figyelmeztető rendszer
ezt az értéket veszi alapul.
3Kapcsolja az indítógombot ON
módba.
4 Nyomja meg a mérőműszer
vezérlőkapcsolóinak vagy
gombját a kormánykeréken,
majd kattintson a gombra.
5 Nyomja meg a műszercsoport
vezérlőkapcsolók vagy
gombját, válassza ki a „(Vehicle
Settings)” (gépjármű-beállítások)
opciót, majd nyomja meg az
gombot.
6 Nyomja meg a műszercsoport
vezérlőkapcsolók vagy
gombját, válassza ki a „TPWS”
(gumiabroncsnyomásra figyel-
meztető rendszer) opciót, majd
nyomja meg az gombot. 7
Nyomja meg a vagy a
gombot a mérőműszerek vezér-
lőkapcsolóin és válassza ki a
„Set Pressure” (nyomás beállí-
tása) opciót. Majd nyomja meg
és tartsa nyomva az -t.
A többfunkciós információs kijelzőn a
„Setting Tire Pressure Warning System”
(Gumiabroncsnyomásra figyelmeztető
rendszer beállítása) üzenet jelenik meg
és a gumiabroncsnyomás figyelmeztető
lámpája 3-szor lassan felvillan.
Ha az üzenet eltűnik, az inicializálás
befejeződött.
nInicializálás során
A gumiabroncsnyomás beállítása után
végezzen el egy inicializálást.
Azt is ellenőrizze, hogy a gumiabron-
csok hidegek-e az inicializálás vagy a
gumiabroncsnyomás beállítása előtt.
nAz inicializálás művelete
lHa inicializálás alatt véletlenül OFF
helyzetbe kapcsolta az indítógombot,
nem kell újrakezdenie az inicializálást,
mivel az automatik usan újraindul,
amikor az indítógombot következő
alkalommal ON módba kapcsolja.
lHa véletlenül inicializál, amikor nincs
szükség inicializálá sra, állítsa be a
gumiabroncsnyomást az előírt értékre,
amikor a gumiabroncsok hidegek, és
végezze el újra az inicializálást.
nHa nem sikerül a gumiabroncsnyo-
másra figyelmeztető rendszer inici-
alizálása
Az inicializálás néhány percet vesz
igénybe. A következő esetekben azon-
ban a rendszer nem rögzítette a beállí-
tásokat, és így nem működik megfe-
lelően. Ha sorozatosan nem sikerül a
gumiabroncsnyomás beállításainak rög-
zítése, ellenőriztesse a gépjárművet
hivatalos Toyota márkakereskedésben,
szervizben vagy más, megbízható szak-
embernél.
lA gumiabroncsnyomásra figyelmez-
tető rendszer visszaállító kapcsoló

487
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

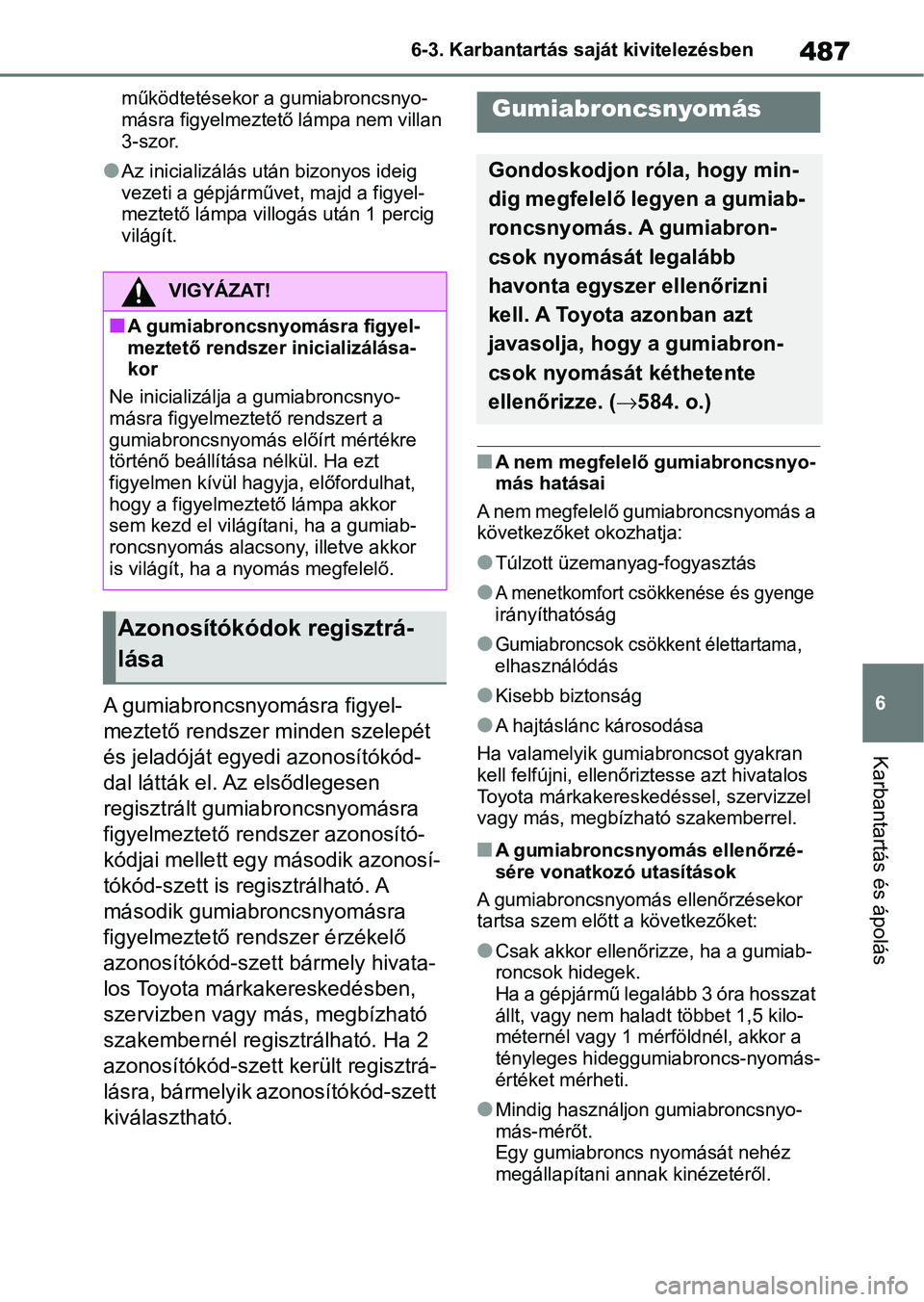

működtetésekor a gumiabroncsnyo-
másra figyelmeztető lámpa nem villan
3-szor.
lAz inicializálás után bizonyos ideig
vezeti a gépjárművet, majd a figyel-
meztető lámpa villogás után 1 percig
világít.
A gumiabroncsnyomásra figyel-
meztető rendszer minden szelepét
és jeladóját egyedi azonosítókód-
dal látták el. Az elsődlegesen
regisztrált gumiabroncsnyomásra
figyelmeztető rendszer azonosító-
kódjai mellett egy második azonosí-
tókód-szett is regisztrálható. A
második gumiabroncsnyomásra
figyelmeztető rendszer érzékelő
azonosítókód-szett bármely hivata-
los Toyota márkakereskedésben,
szervizben vagy más, megbízható
szakembernél regisztrálható. Ha 2
azonosítókód-szett került regisztrá-
lásra, bármelyik azonosítókód-szett
kiválasztható.
nA nem megfelelő gumiabroncsnyo-
más hatásai
A nem megfelelő gumiabroncsnyomás a
következőket okozhatja:
lTúlzott üzeman yag-fogyasztás
lA menetkomfort csökkenése és gyenge
irányíthatóság
lGumiabroncsok csökkent élettartama,
elhasználódás
lKisebb biztonság
lA hajtáslánc károsodása
Ha valamelyik gumiabroncsot gyakran
kell felfújni, ellenőriztesse azt hivatalos
Toyota márkakereske déssel, szervizzel
vagy más, megbízható szakemberrel.
nA gumiabroncsnyomás ellenőrzé-
sére vonatkozó utasítások
A gumiabroncsnyomás ellenőrzésekor
tartsa szem előtt a következőket:
lCsak akkor ellenőrizze, ha a gumiab-
roncsok hidegek.
Ha a gépjármű legalább 3 óra hosszat
állt, vagy nem haladt többet 1,5 kilo-
méternél vagy 1 mérföldnél, akkor a
tényleges hideggumiabroncs-nyomás-
értéket mérheti.
lMindig használjon gumiabroncsnyo-
más-mérőt.
Egy gumiabroncs nyomását nehéz
megállapítani annak kinézetéről.
VIGYÁZAT!
nA gumiabroncsnyomásra figyel-
meztető rendszer inicializálása-
kor
Ne inicializálja a gumiabroncsnyo-
másra figyelmeztető rendszert a
gumiabroncsnyomás előírt mértékre
történő beállítása nélkül. Ha ezt
figyelmen kívül hagyja, előfordulhat,
hogy a figyelmeztető lámpa akkor
sem kezd el világítani, ha a gumiab-
roncsnyomás alacsony, illetve akkor
is világít, ha a nyomás megfelelő.
Azonosítókódok regisztrá-
lása
Gumiabroncsnyomás
Gondoskodjon róla, hogy min-
dig megfelelő legyen a gumiab-
roncsnyomás. A gumiabron-
csok nyomását legalább
havonta egyszer ellenőrizni
kell. A Toyota azonban azt
javasolja, hogy a gumiabron-
csok nyomását kéthetente
ellenőrizze. ( 584. o.)

4886-3. Karbantartás saját kivitelezésben

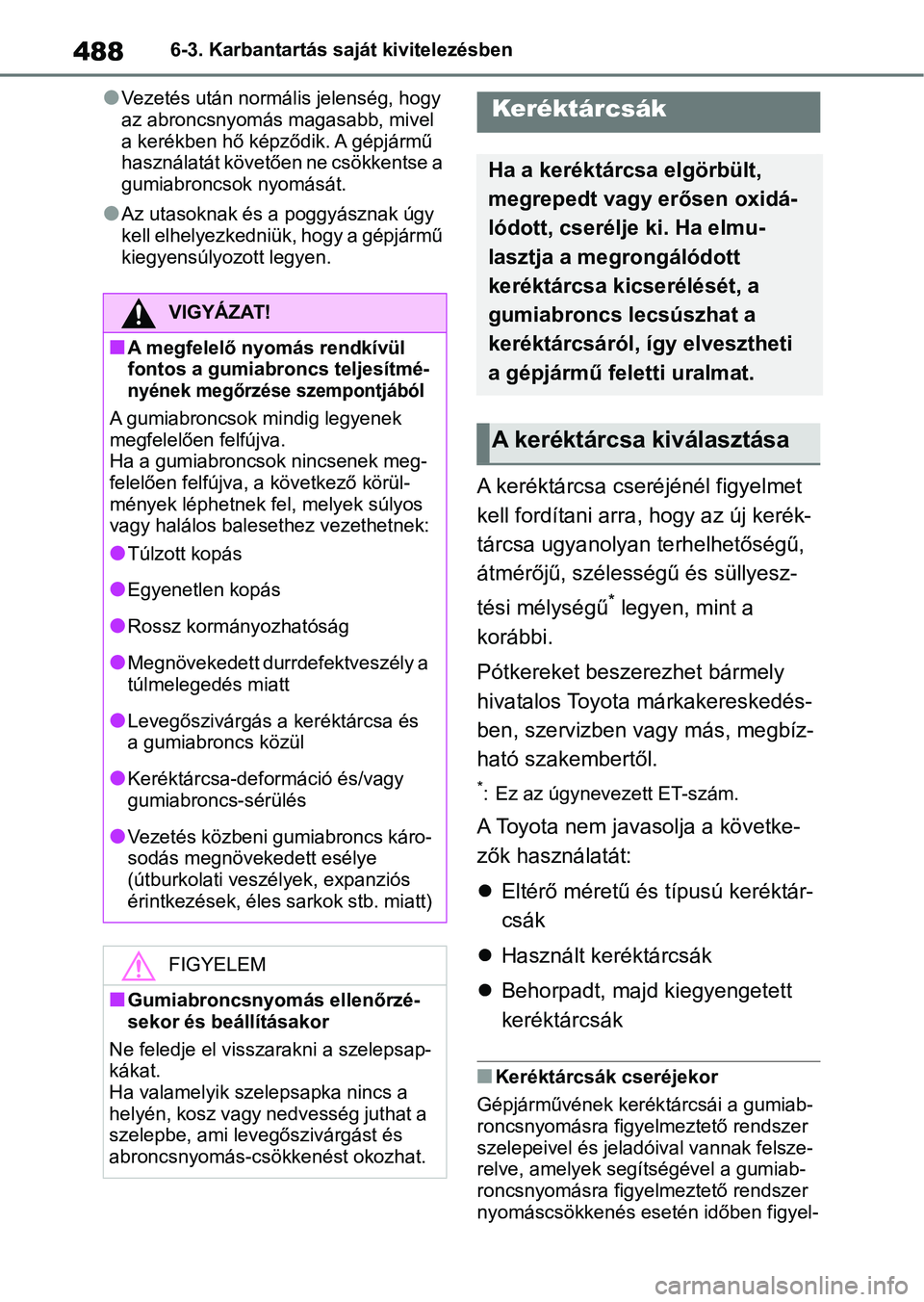

lVezetés után normális jelenség, hogy
az abroncsnyomás magasabb, mivel
a kerékben hő képződik. A gépjármű
használatát követően ne csökkentse a
gumiabroncsok nyomását.
lAz utasoknak és a poggyásznak úgy
kell elhelyezkedniük, hogy a gépjármű
kiegyensúlyozott legyen.
A keréktárcsa cseréjénél figyelmet
kell fordítani arra , hogy az új kerék-
tárcsa ugyanolyan terhelhetőségű,
átmérőjű, szélességű és süllyesz-
tési mélységű
* legyen, mint a
korábbi.
Pótkereket beszerezhet bármely
hivatalos Toyota márkakereskedés-
ben, szervizben vagy más, megbíz-
ható szakembertől.
*: Ez az úgynevezett ET-szám.
A Toyota nem javasolja a követke-
zők használatát:
 Eltérő méretű és típusú keréktár-
csák
 Használt keréktárcsák
 Behorpadt, majd kiegyengetett
keréktárcsák
nKeréktárcsák cseréjekor
Gépjárművének kerék tárcsái a gumiab-
roncsnyomásra figyelmeztető rendszer
szelepeivel és jeladóival vannak felsze-
relve, amelyek segítségével a gumiab-
roncsnyomásra figyelmeztető rendszer
nyomáscsökkenés esetén időben figyel-
VIGYÁZAT!
nA megfelelő nyomás rendkívül
fontos a gumiabroncs teljesítmé-
nyének megőrzése szempontjából
A gumiabroncsok mindig legyenek
megfelelően felfújva.
Ha a gumiabroncsok nincsenek meg-
felelően felfújva, a következő körül-
mények léphetnek fel, melyek súlyos
vagy halálos bales ethez vezethetnek:
lTúlzott kopás
lEgyenetlen kopás
lRossz kormányozhatóság
lMegnövekedett durrdefektveszély a
túlmelegedés miatt
lLevegőszivárgás a keréktárcsa és
a gumiabroncs közül
lKeréktárcsa-deformáció és/vagy
gumiabroncs-sérülés
lVezetés közbeni gumiabroncs káro-
sodás megnövekedett esélye
(útburkolati veszélyek, expanziós
érintkezések, éles sarkok stb. miatt)
FIGYELEM
nGumiabroncsnyomás ellenőrzé-
sekor és beállításakor
Ne feledje el vissza rakni a szelepsap-
kákat.
Ha valamelyik szelepsapka nincs a
helyén, kosz vagy nedvesség juthat a
szelepbe, ami levegőszivárgást és
abroncsnyomás-csökkenést okozhat.
Keréktárcsák
Ha a keréktárcsa elgörbült,
megrepedt vagy erősen oxidá-
lódott, cserélje ki. Ha elmu-
lasztja a megrongálódott
keréktárcsa kicserélését, a
gumiabroncs lecsúszhat a
keréktárcsáról, íg y elvesztheti
a gépjármű feletti uralmat.
A keréktárcsa kiválasztása

489
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

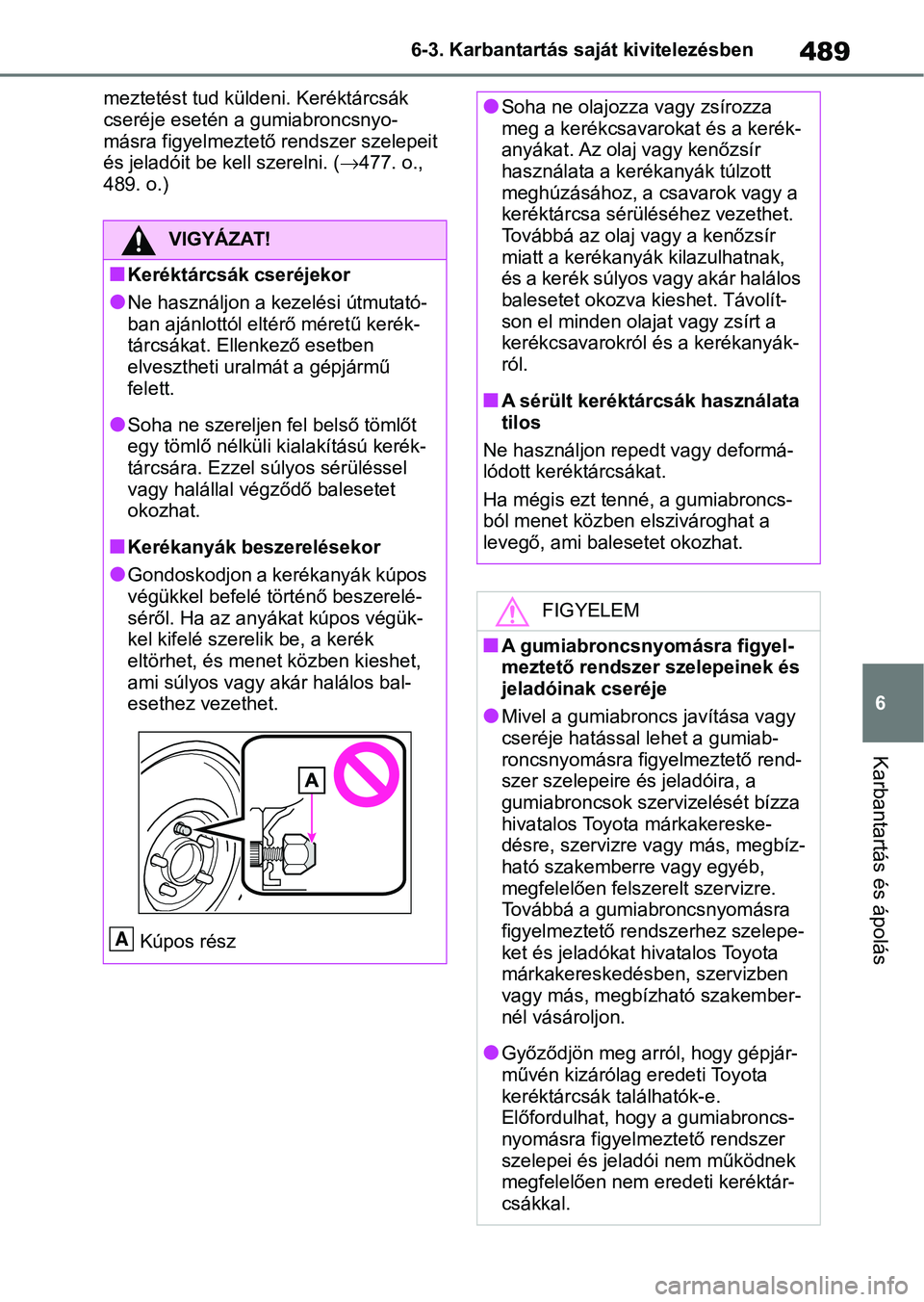

meztetést tud küldeni. Keréktárcsák
cseréje esetén a gumiabroncsnyo-
másra figyelmeztető rendszer szelepeit
és jeladóit be kell szerelni. (
477. o.,
489. o.)
VIGYÁZAT!
nKeréktárcsák cseréjekor
lNe használjon a kezelési útmutató-
ban ajánlottól eltérő méretű kerék-
tárcsákat. Ellenkező esetben
elvesztheti uralmát a gépjármű
felett.
lSoha ne szereljen fel belső tömlőt
egy tömlő nélküli kialakítású kerék-
tárcsára. Ezzel s úlyos sérüléssel
vagy halállal végződő balesetet
okozhat.
nKerékanyák beszerelésekor
lGondoskodjon a kerékanyák kúpos
végükkel befelé történő beszerelé-
séről. Ha az any ákat kúpos végük-
kel kifelé szere lik be, a kerék
eltörhet, és menet közben kieshet,
ami súlyos vagy akár halálos bal-
esethez vezethet.
Kúpos rész
A
lSoha ne olajozza vagy zsírozza
meg a kerékcsavarokat és a kerék-
anyákat. Az olaj vagy kenőzsír
használata a kerékanyák túlzott
meghúzásához, a csavarok vagy a
keréktárcsa sérüléséhez vezethet.
Továbbá az olaj vagy a kenőzsír
miatt a kerékanyák kilazulhatnak,
és a kerék súlyos vagy akár halálos
balesetet okozva k ieshet. Távolít-
son el minden olajat vagy zsírt a
kerékcsavarokról és a kerékanyák-
ról.
nA sérült keréktárcsák használata
tilos
Ne használjon repedt vagy deformá-
lódott keréktárcsákat.
Ha mégis ezt tenné, a gumiabroncs-
ból menet közben elszivároghat a
levegő, ami bales etet okozhat.
FIGYELEM
nA gumiabroncsnyomásra figyel-
meztető rendszer szelepeinek és
jeladóinak cseréje
lMivel a gumiabroncs javítása vagy
cseréje hatással lehet a gumiab-
roncsnyomásra figyelmeztető rend-
szer szelepeire és jeladóira, a
gumiabroncsok szervizelését bízza
hivatalos Toyota márkakereske-
désre, szervizre vagy más, megbíz-
ható szakemberre vagy egyéb,
megfelelően felszerelt szervizre.
Továbbá a gumiabroncsnyomásra
figyelmeztető rendszerhez szelepe-
ket és jeladókat hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakember-
nél vásároljon.
lGyőződjön meg arról, hogy gépjár-
művén kizárólag eredeti Toyota
keréktárcsák találhatók-e.
Előfordulhat, hogy a gumiabroncs-
nyomásra figyelmeztető rendszer
szelepei és jeladói nem működnek
megfelelően nem eredeti keréktár-
csákkal.

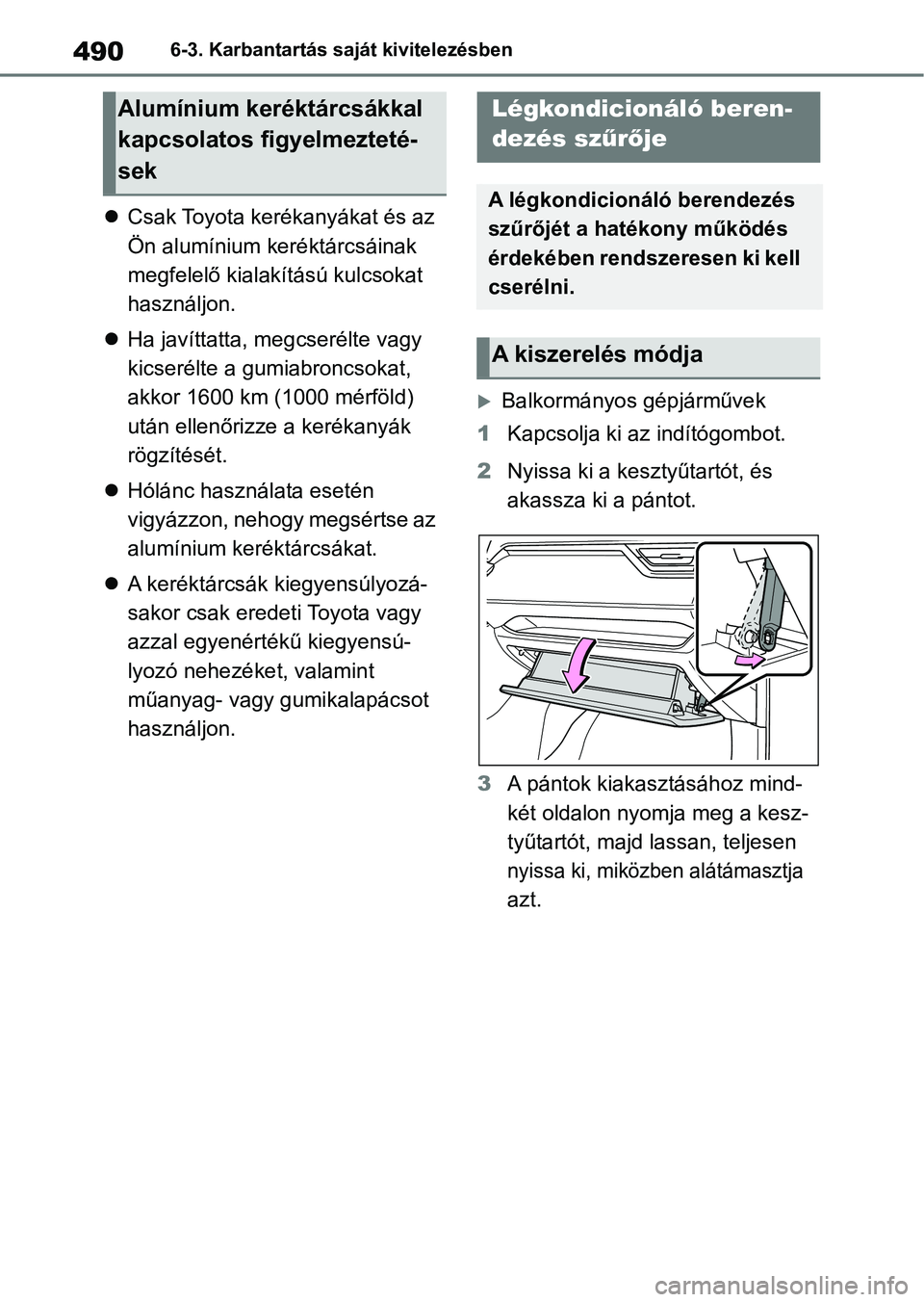

4906-3. Karbantartás saját kivitelezésben
Csak Toyota kerékanyákat és az
Ön alumínium keréktárcsáinak
megfelelő kialakítású kulcsokat
használjon.
 Ha javíttatta, meg cserélte vagy
kicserélte a gumiabroncsokat,
akkor 1600 km (1000 mérföld)
után ellenőrizze a kerékanyák
rögzítését.
 Hólánc használata esetén
vigyázzon, nehogy megsértse az
alumínium keréktárcsákat.
 A keréktárcsák kiegyensúlyozá-
sakor csak eredeti Toyota vagy
azzal egyenértékű kiegyensú-
lyozó nehezéket, valamint
műanyag- vagy gumikalapácsot
használjon.
Balkormányos gépjárművek
1 Kapcsolja ki az indítógombot.
2 Nyissa ki a kesztyűtartót, és
akassza ki a pántot.
3 A pántok kiakasztásához mind-
két oldalon nyomja meg a kesz-
tyűtartót, majd l assan, teljesen
nyissa ki, miközben alátámasztja
azt.
Alumínium keréktárcsákkal
kapcsolatos figyelmezteté-
sekLégkondicionáló beren-
dezés sz űrője
A légkondicionáló berendezés
szűrőjét a hatékony működés
érdekében rendszeresen ki kell
cserélni.
A kiszerelés módja
