TOYOTA RAV4 2019 Manual del propietario (in Spanish)

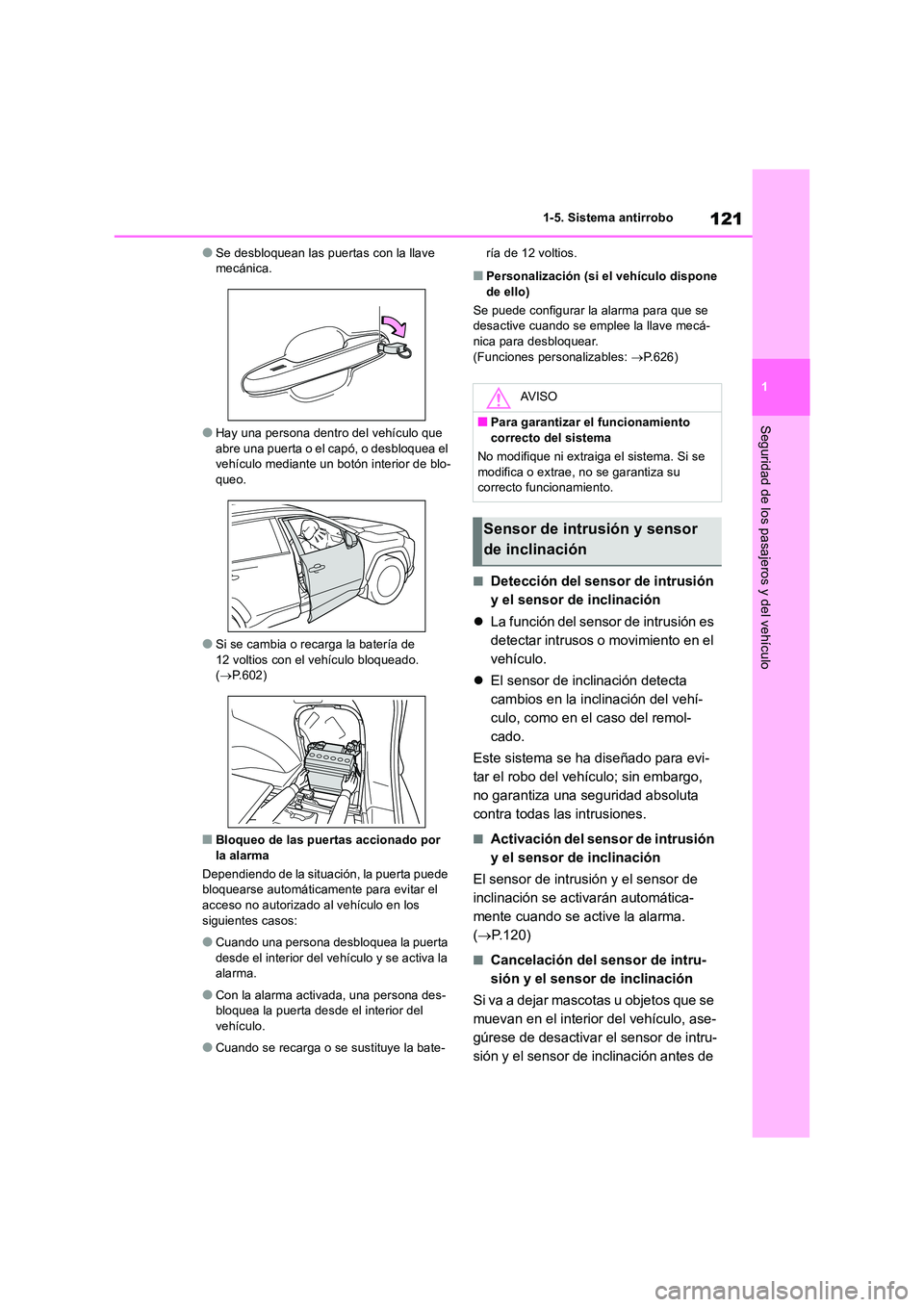

121
1
1-5. Sistema antirrobo
Seguridad de los pasajeros y del vehículo
●Se desbloquean las puertas con la llave mecánica.
●Hay una persona dentro del vehículo que abre una puerta o el capó, o desbloquea el vehículo mediante un botón interior de blo-
queo.
●Si se cambia o recarga la batería de
12 voltios con el vehículo bloqueado. ( P.602)
■Bloqueo de las puertas accionado por la alarma
Dependiendo de la situación, la puerta puede bloquearse automáticamente para evitar el
acceso no autorizado al vehículo en los siguientes casos:
●Cuando una persona desbloquea la puerta desde el interior del vehículo y se activa la alarma.
●Con la alarma activada, una persona des-bloquea la puerta desde el interior del
vehículo.
●Cuando se recarga o se sustituye la bate-
ría de 12 voltios.
■Personalización (si el vehículo dispone de ello)
Se puede configurar la alarma para que se desactive cuando se emplee la llave mecá-
nica para desbloquear. (Funciones personalizables: P.626)
■Detección del sensor de intrusión
y el sensor de inclinación
 La función del sensor de intrusión es
detectar intrusos o movimiento en el
vehículo.
 El sensor de inclinación detecta
cambios en la inclinación del vehí-
culo, como en el caso del remol-
cado.
Este sistema se ha diseñado para evi-
tar el robo del vehículo; sin embargo,
no garantiza una seguridad absoluta
contra todas las intrusiones.
■Activación del sensor de intrusión
y el sensor de inclinación
El sensor de intrusión y el sensor de
inclinación se activarán automática-
mente cuando se active la alarma.
( P.120)
■Cancelación del sensor de intru-
sión y el sensor de inclinación
Si va a dejar mascotas u objetos que se
muevan en el interior del vehículo, ase-
gúrese de desactivar el sensor de intru-
sión y el sensor de inclinación antes de
AV I S O
■Para garantizar el funcionamiento
correcto del sistema
No modifique ni extraiga el sistema. Si se modifica o extrae, no se garantiza su correcto funcionamiento.
Sensor de intrusión y sensor
de inclinación

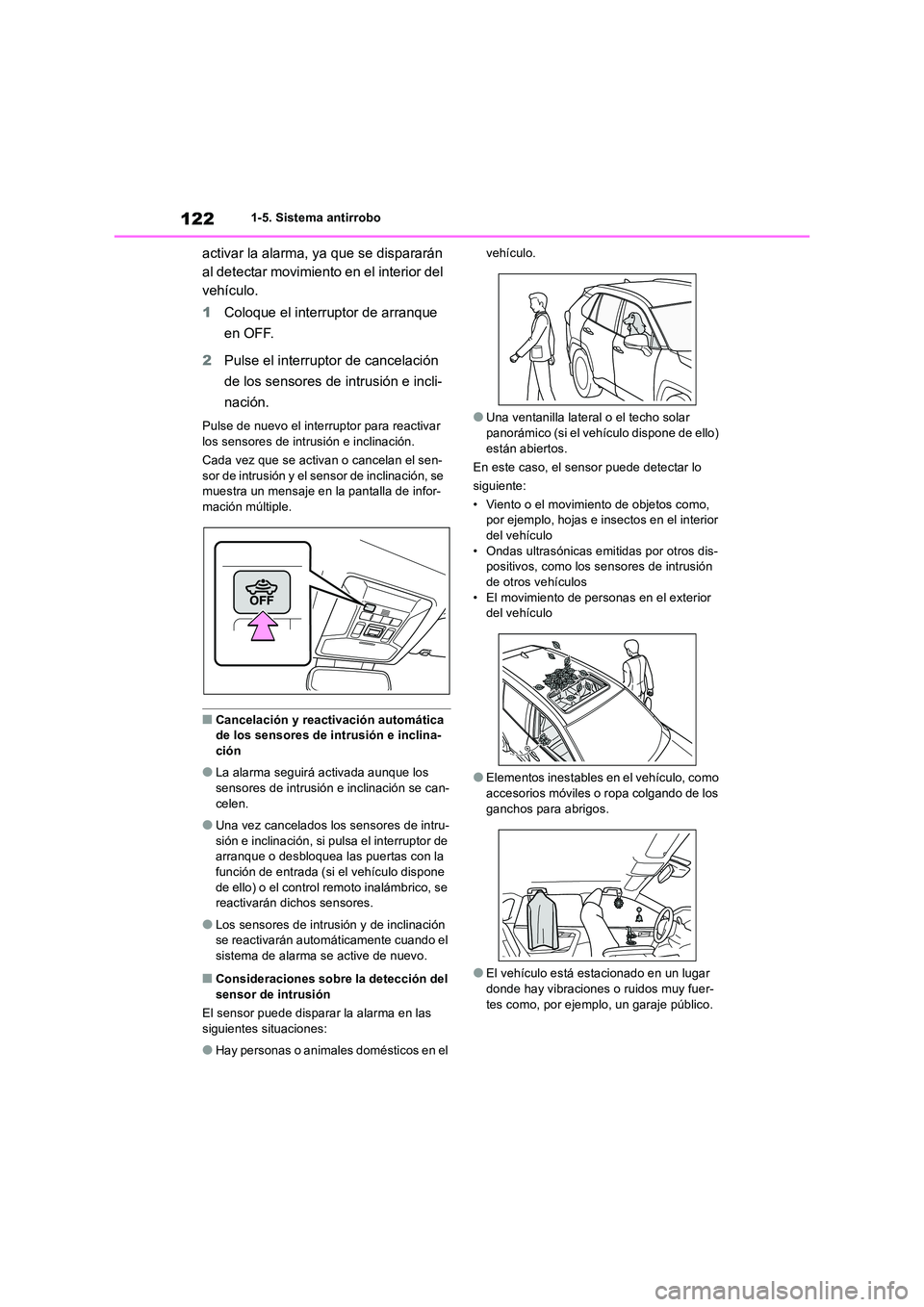

1221-5. Sistema antirrobo
activar la alarma, ya que se dispararán
al detectar movimiento en el interior del
vehículo.
1 Coloque el interruptor de arranque
en OFF.
2 Pulse el interruptor de cancelación
de los sensores de intrusión e incli-
nación.
Pulse de nuevo el interruptor para reactivar los sensores de intr usión e inclinación.
Cada vez que se activan o cancelan el sen-
sor de intrusión y el sensor de inclinación, se muestra un mensaje en la pantalla de infor-mación múltiple.
■Cancelación y reactivación automática de los sensores de intrusión e inclina-ción
●La alarma seguirá activada aunque los sensores de intrusión e inclinación se can-
celen.
●Una vez cancelados los sensores de intru-
sión e inclinación, si pulsa el interruptor de arranque o desbloquea las puertas con la función de entrada (si el vehículo dispone
de ello) o el control remoto inalámbrico, se reactivarán dichos sensores.
●Los sensores de intrus ión y de inclinación se reactivarán automáticamente cuando el sistema de alarma se active de nuevo.
■Consideraciones sobre la detección del
sensor de intrusión
El sensor puede disparar la alarma en las siguientes situaciones:
●Hay personas o animales domésticos en el
vehículo.
●Una ventanilla lateral o el techo solar
panorámico (si el vehículo dispone de ello) están abiertos.
En este caso, el sensor puede detectar lo
siguiente:
• Viento o el movimiento de objetos como, por ejemplo, hojas e insectos en el interior
del vehículo • Ondas ultrasónicas emitidas por otros dis-positivos, como los sensores de intrusión
de otros vehículos • El movimiento de personas en el exterior del vehículo
●Elementos inestables en el vehículo, como accesorios móviles o ropa colgando de los
ganchos para abrigos.
●El vehículo está estacionado en un lugar
donde hay vibraciones o ruidos muy fuer- tes como, por ejemplo, un garaje público.

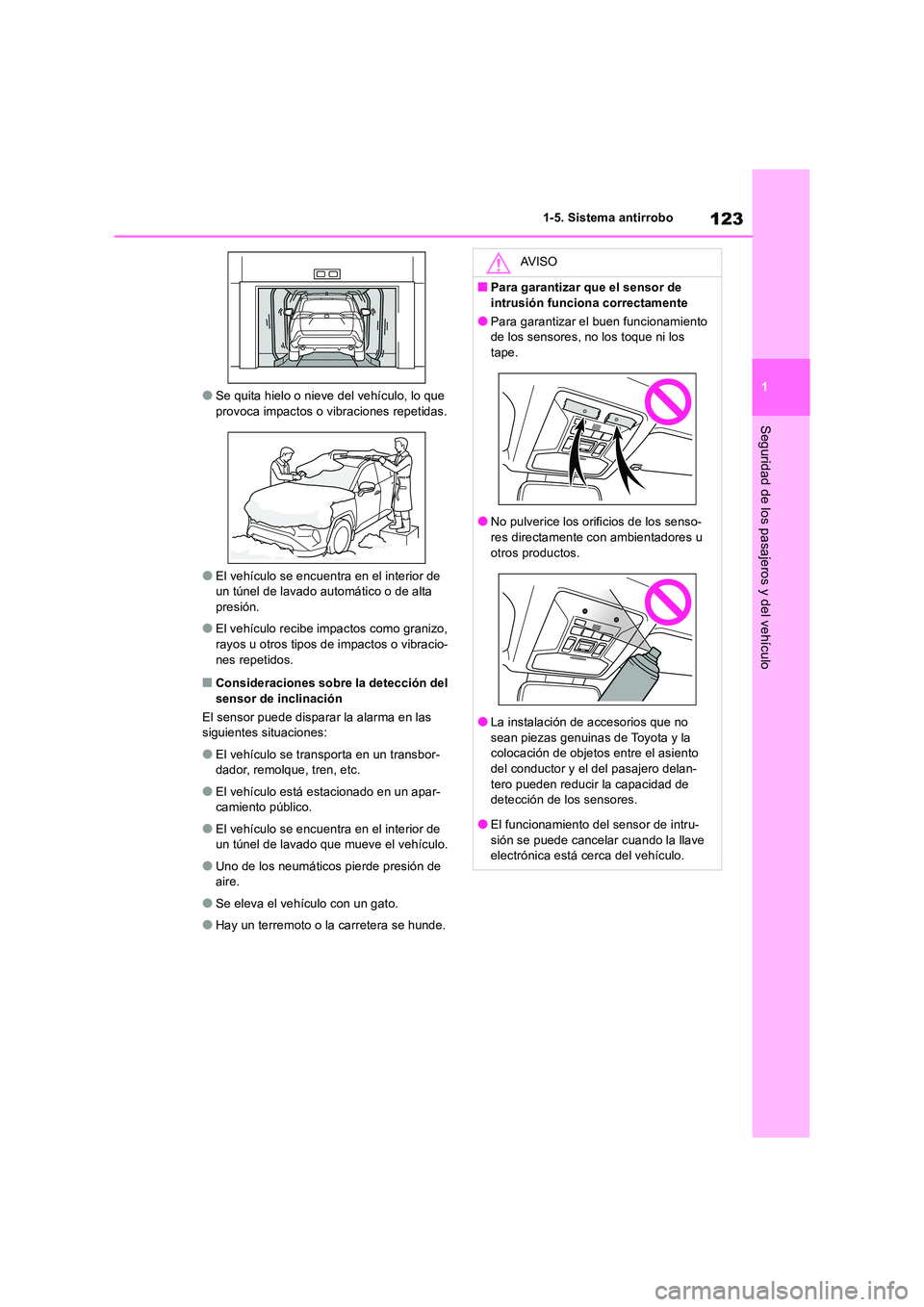

123
1
1-5. Sistema antirrobo
Seguridad de los pasajeros y del vehículo
●Se quita hielo o nieve del vehículo, lo que provoca impactos o vibraciones repetidas.
●El vehículo se encuentra en el interior de un túnel de lavado automático o de alta presión.
●El vehículo recibe impactos como granizo, rayos u otros tipos de impactos o vibracio-
nes repetidos.
■Consideraciones sobre la detección del sensor de inclinación
El sensor puede disparar la alarma en las siguientes situaciones:
●El vehículo se transporta en un transbor-dador, remolque, tren, etc.
●El vehículo está estacionado en un apar-camiento público.
●El vehículo se encuentra en el interior de un túnel de lavado que mueve el vehículo.
●Uno de los neumáticos pierde presión de aire.
●Se eleva el vehículo con un gato.
●Hay un terremoto o la carretera se hunde.
AV I S O
■Para garantizar que el sensor de
intrusión funciona correctamente
●Para garantizar el buen funcionamiento de los sensores, no los toque ni los tape.
●No pulverice los orificios de los senso-res directamente con ambientadores u
otros productos.
●La instalación de accesorios que no
sean piezas genuinas de Toyota y la colocación de objetos entre el asiento
del conductor y el del pasajero delan- tero pueden reducir la capacidad de detección de los sensores.
●El funcionamiento del sensor de intru-sión se puede cancelar cuando la llave electrónica está cerca del vehículo.

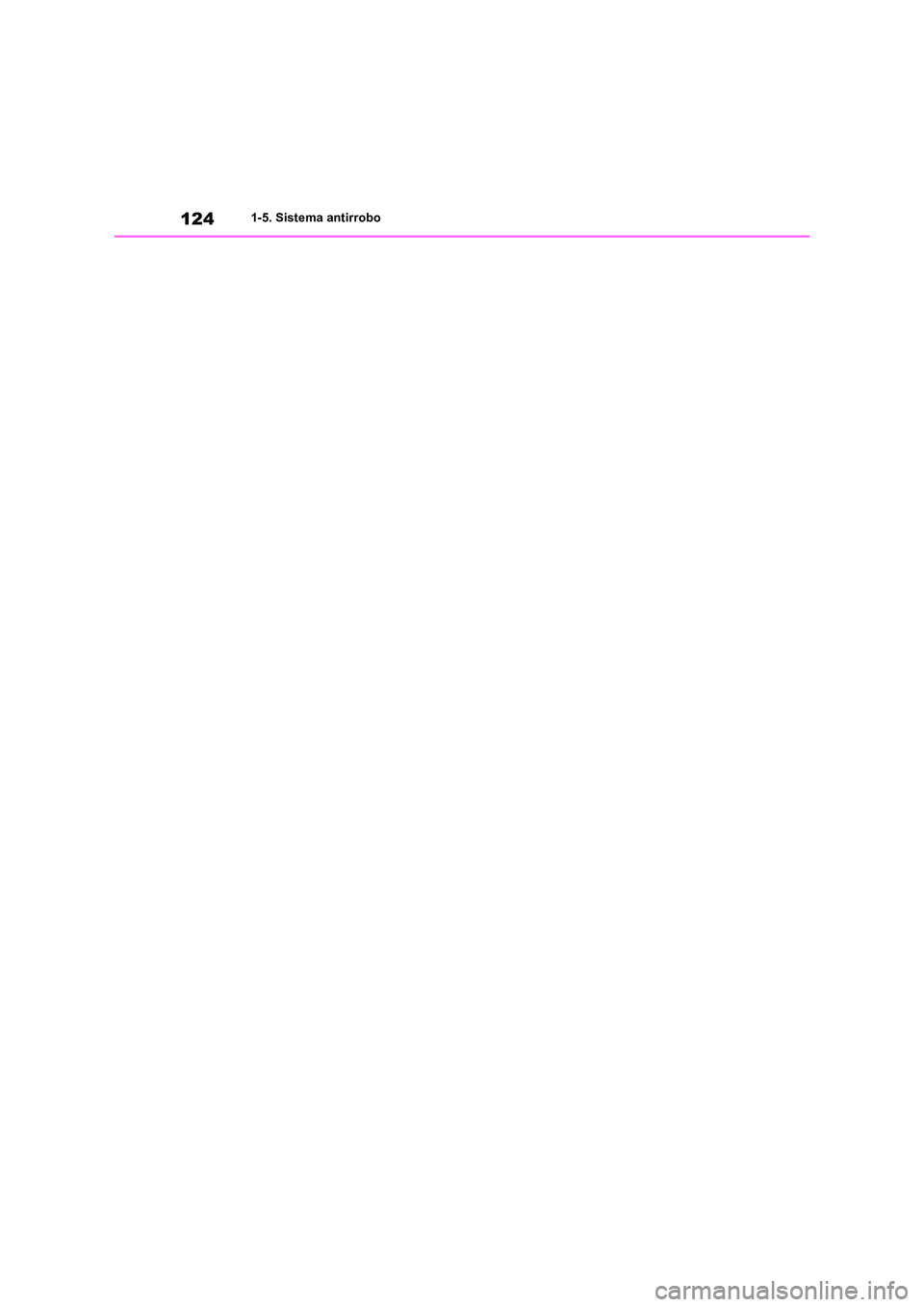

1241-5. Sistema antirrobo

2

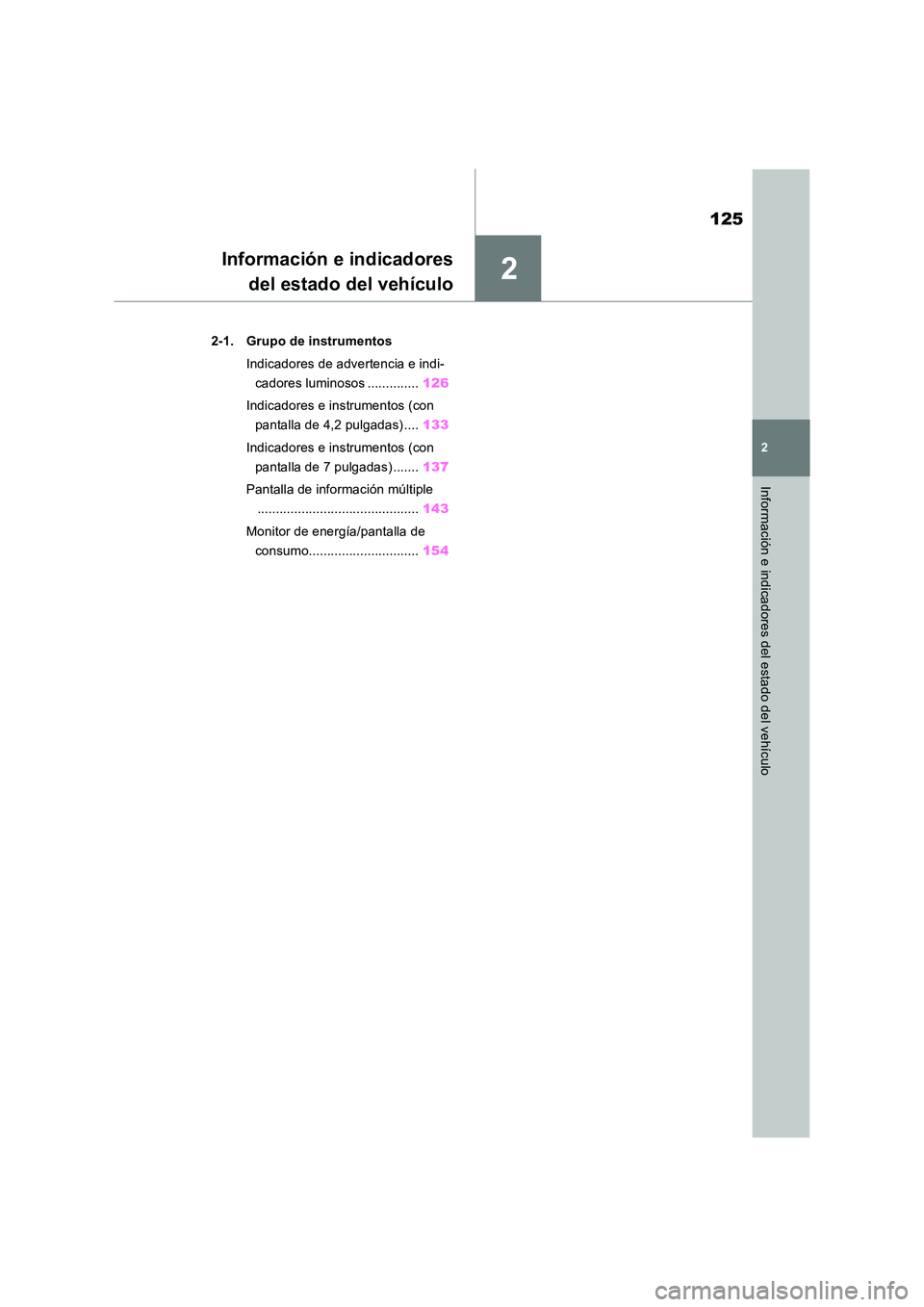

125
2
Información e indicadores del estado del vehículo
Información e indicadores
del estado del vehículo
2-1. Grupo de instrumentos
Indicadores de advertencia e indi-
cadores luminosos .............. 126
Indicadores e instrumentos (con
pantalla de 4,2 pulgadas) .... 133
Indicadores e instrumentos (con
pantalla de 7 pulgadas) ....... 137
Pantalla de información múltiple
............................................ 143
Monitor de energía/pantalla de
consumo.............................. 154

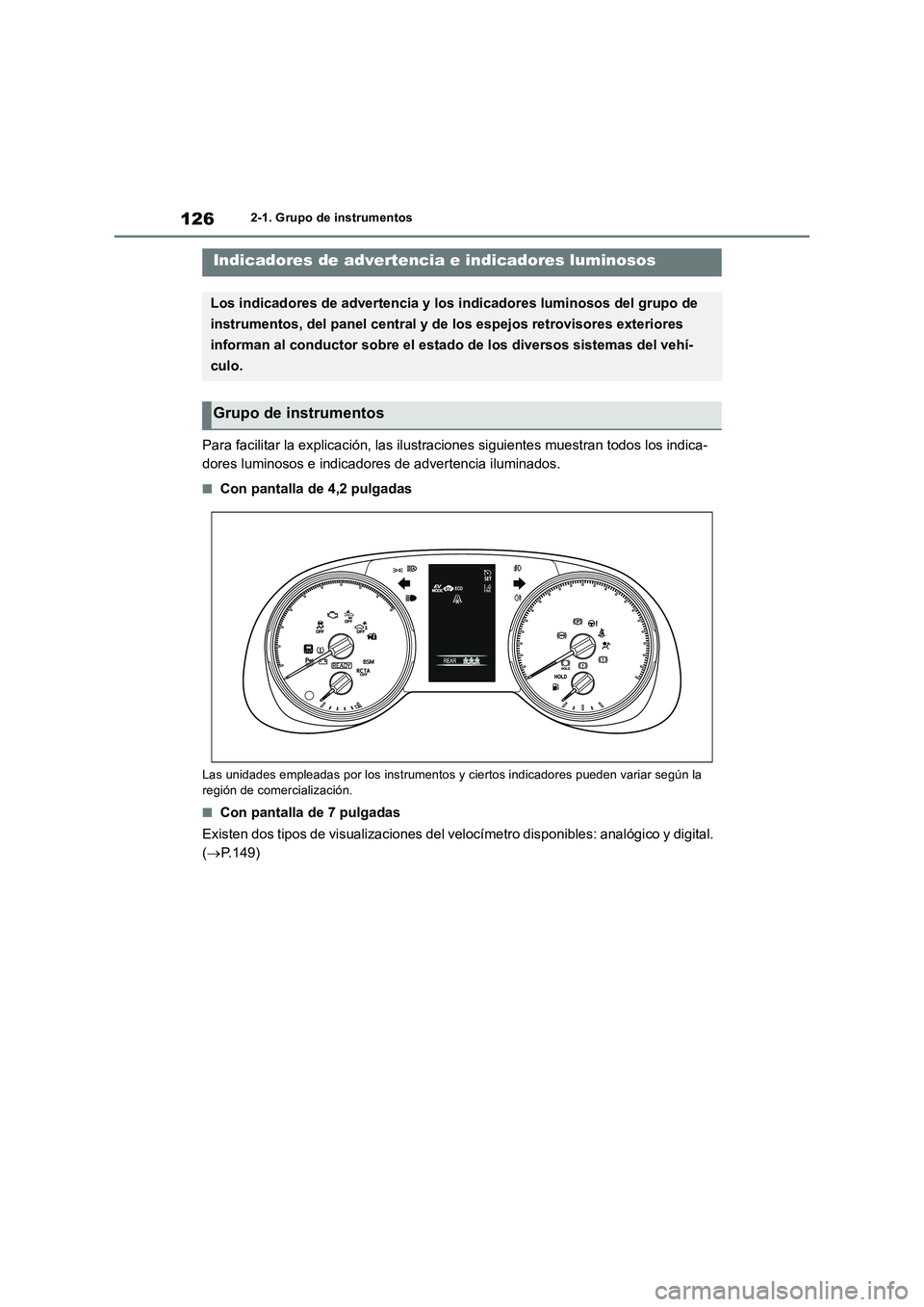

1262-1. Grupo de instrumentos
2-1.Grup o d e ins trumentos
Para facilitar la explicación, las ilustraciones siguientes muestran todos los indica-
dores luminosos e indicadores de advertencia iluminados.
■Con pantalla de 4,2 pulgadas
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la
región de comercialización.
■Con pantalla de 7 pulgadas
Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
(P.149)
Indicadores de advertencia e indicadores luminosos
Los indicadores de advertencia y los indicadores luminosos del grupo de
instrumentos, del panel central y de los espejos retrovisores exteriores
informan al conductor sobre el estado de los diversos sistemas del vehí-
culo.
Grupo de instrumentos

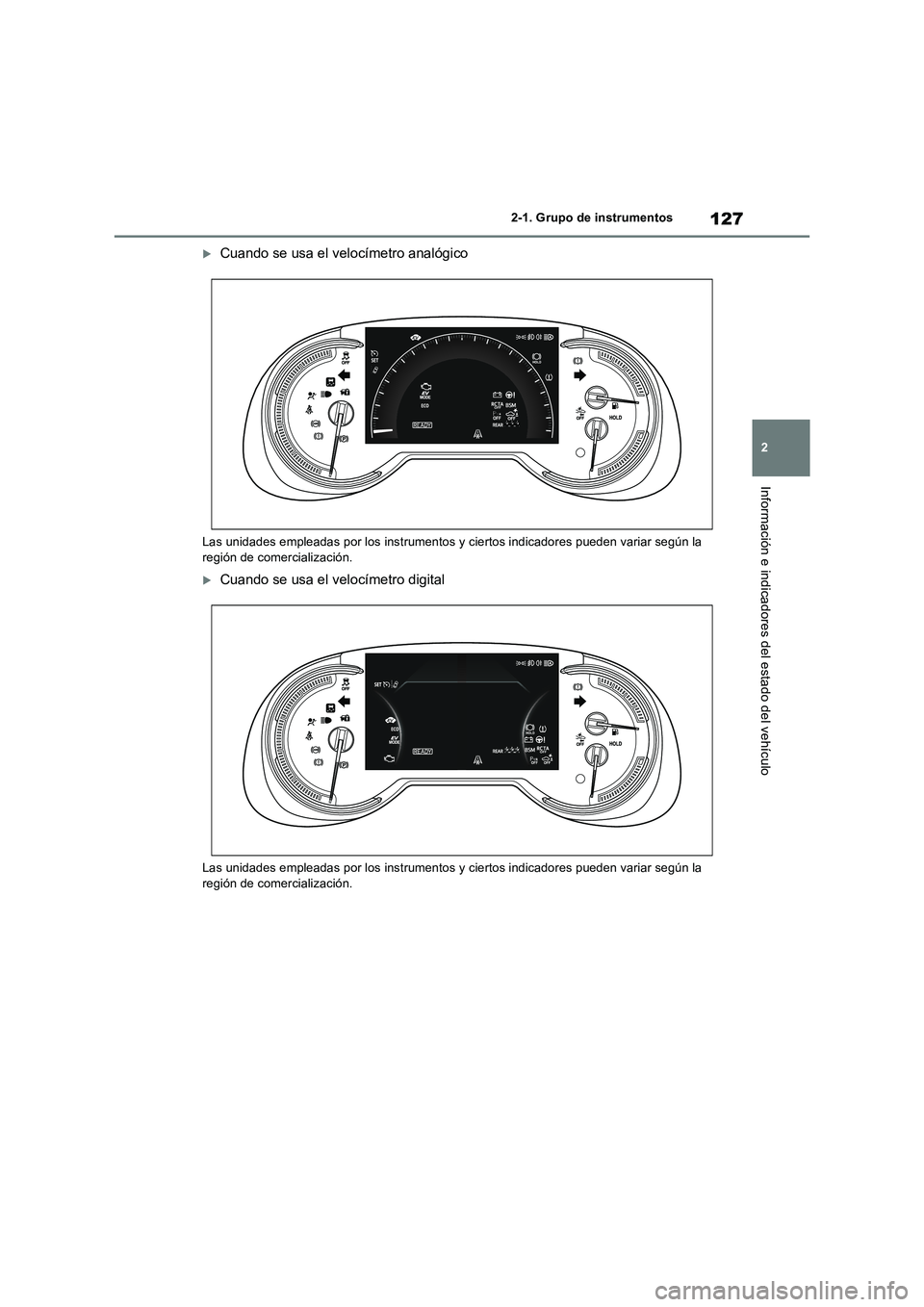

127
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Cuando se usa el velocímetro analógico
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la
región de comercialización.
Cuando se usa el velocímetro digital
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la región de comercialización.

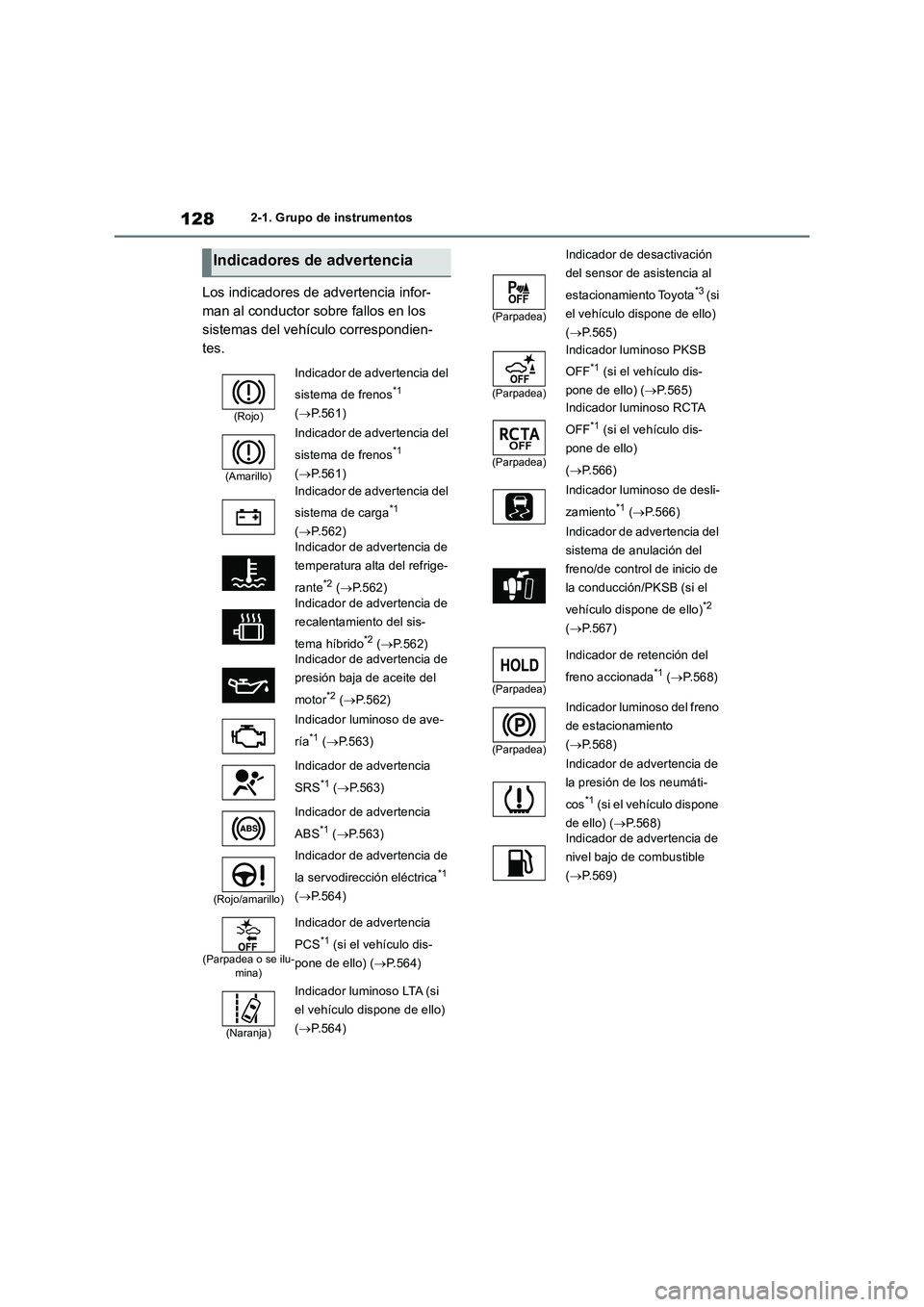

1282-1. Grupo de instrumentos
Los indicadores de advertencia infor-
man al conductor sobre fallos en los
sistemas del vehículo correspondien-
tes.
Indicadores de advertencia
(Rojo)
Indicador de advertencia del
sistema de frenos
*1
(P.561)
(Amarillo)
Indicador de advertencia del
sistema de frenos
*1
(P.561)
Indicador de advertencia del
sistema de carga
*1
(P.562)
Indicador de advertencia de
temperatura alta del refrige-
rante
*2 (P.562)
Indicador de advertencia de
recalentamiento del sis-
tema híbrido
*2 (P.562)
Indicador de advertencia de
presión baja de aceite del
motor
*2 (P. 5 6 2 )
Indicador luminoso de ave-
ría
*1 (P.563)
Indicador de advertencia
SRS
*1 (P.563)
Indicador de advertencia
ABS
*1 (P.563)
(Rojo/amarillo)
Indicador de advertencia de
la servodirección eléctrica
*1
(P.564)
(Parpadea o se ilu-
mina)
Indicador de advertencia
PCS
*1 (si el vehículo dis-
pone de ello) (P.564)
(Naranja)
Indicador luminoso LTA (si
el vehículo dispone de ello)
(P.564)
(Parpadea)
Indicador de desactivación
del sensor de asistencia al
estacionamiento Toyota
*3 (si
el vehículo dispone de ello)
(P.565)
(Parpadea)
Indicador luminoso PKSB
OFF
*1 (si el vehículo dis-
pone de ello) (P.565)
(Parpadea)
Indicador luminoso RCTA
OFF
*1 (si el vehículo dis-
pone de ello)
(P.566)
Indicador luminoso de desli-
zamiento
*1 (P.566)
Indicador de advertencia del
sistema de anulación del
freno/de control de inicio de
la conducción/PKSB (si el
vehículo dispone de ello)
*2
(P.567)
(Parpadea)
Indicador de retención del
freno accionada
*1 (P.568)
(Parpadea)
Indicador luminoso del freno
de estacionamiento
(P.568)
Indicador de advertencia de
la presión de los neumáti-
cos
*1 (si el vehículo dispone
de ello) (P.568)
Indicador de advertencia de
nivel bajo de combustible
(P.569)

129
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

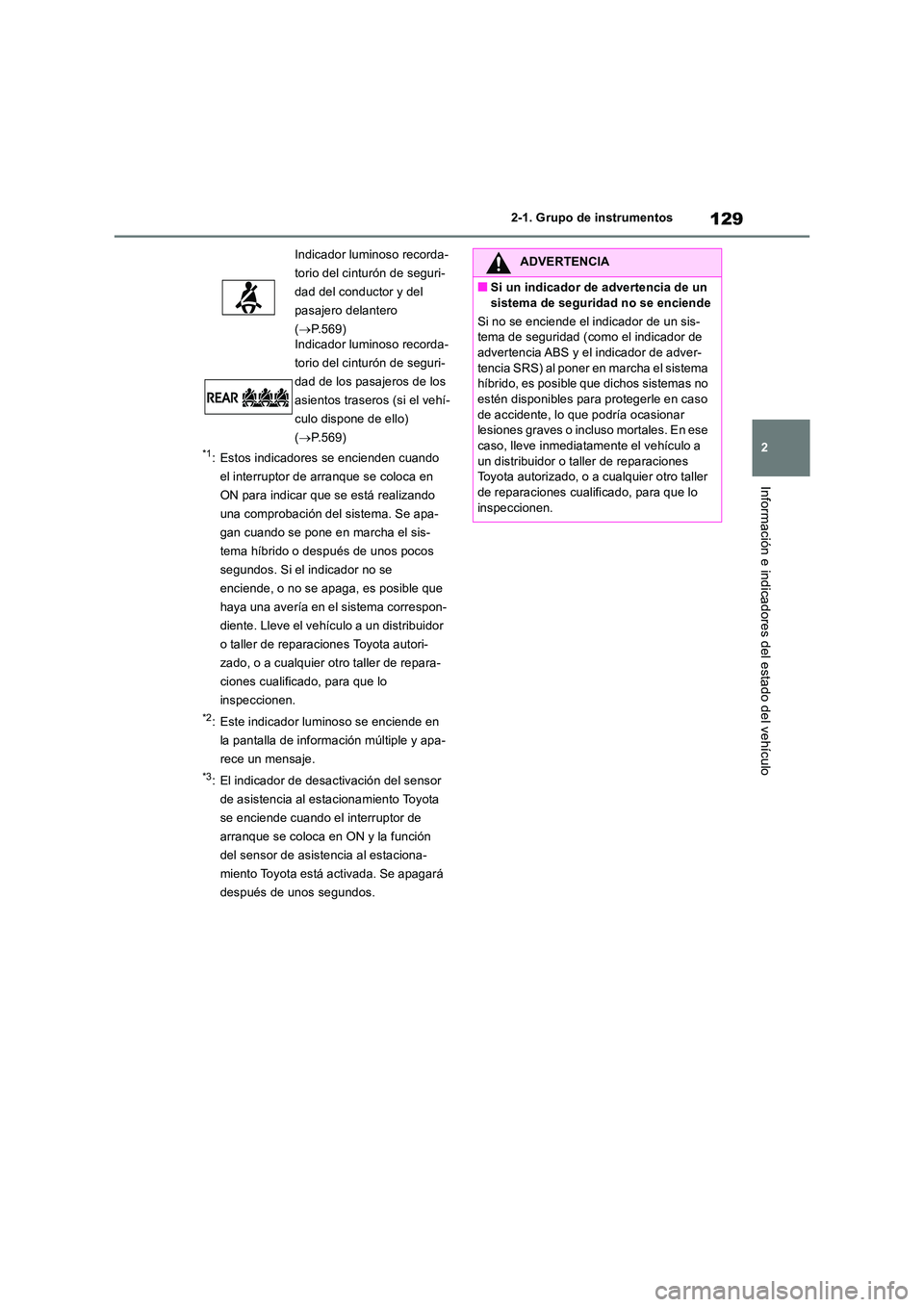

*1: Estos indicadores se encienden cuando
el interruptor de arranque se coloca en
ON para indicar que se está realizando
una comprobación del sistema. Se apa-
gan cuando se pone en marcha el sis-
tema híbrido o después de unos pocos
segundos. Si el indicador no se
enciende, o no se apaga, es posible que
haya una avería en el sistema correspon-
diente. Lleve el vehículo a un distribuidor
o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
*2: Este indicador luminoso se enciende en
la pantalla de información múltiple y apa-
rece un mensaje.
*3: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor de
arranque se coloca en ON y la función
del sensor de asistencia al estaciona-
miento Toyota está activada. Se apagará
después de unos segundos.
Indicador luminoso recorda-
torio del cinturón de seguri-
dad del conductor y del
pasajero delantero
( P.569) Indicador luminoso recorda-
torio del cinturón de seguri-
dad de los pasajeros de los
asientos traseros (si el vehí-
culo dispone de ello)
( P.569)
ADVERTENCIA
■Si un indicador de advertencia de un
sistema de seguridad no se enciende
Si no se enciende el indicador de un sis- tema de seguridad (como el indicador de advertencia ABS y el indicador de adver-
tencia SRS) al poner en marcha el sistema híbrido, es posible que dichos sistemas no estén disponibles para protegerle en caso
de accidente, lo que podría ocasionar lesiones graves o incluso mortales. En ese caso, lleve inmediatamente el vehículo a
un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo
inspeccionen.

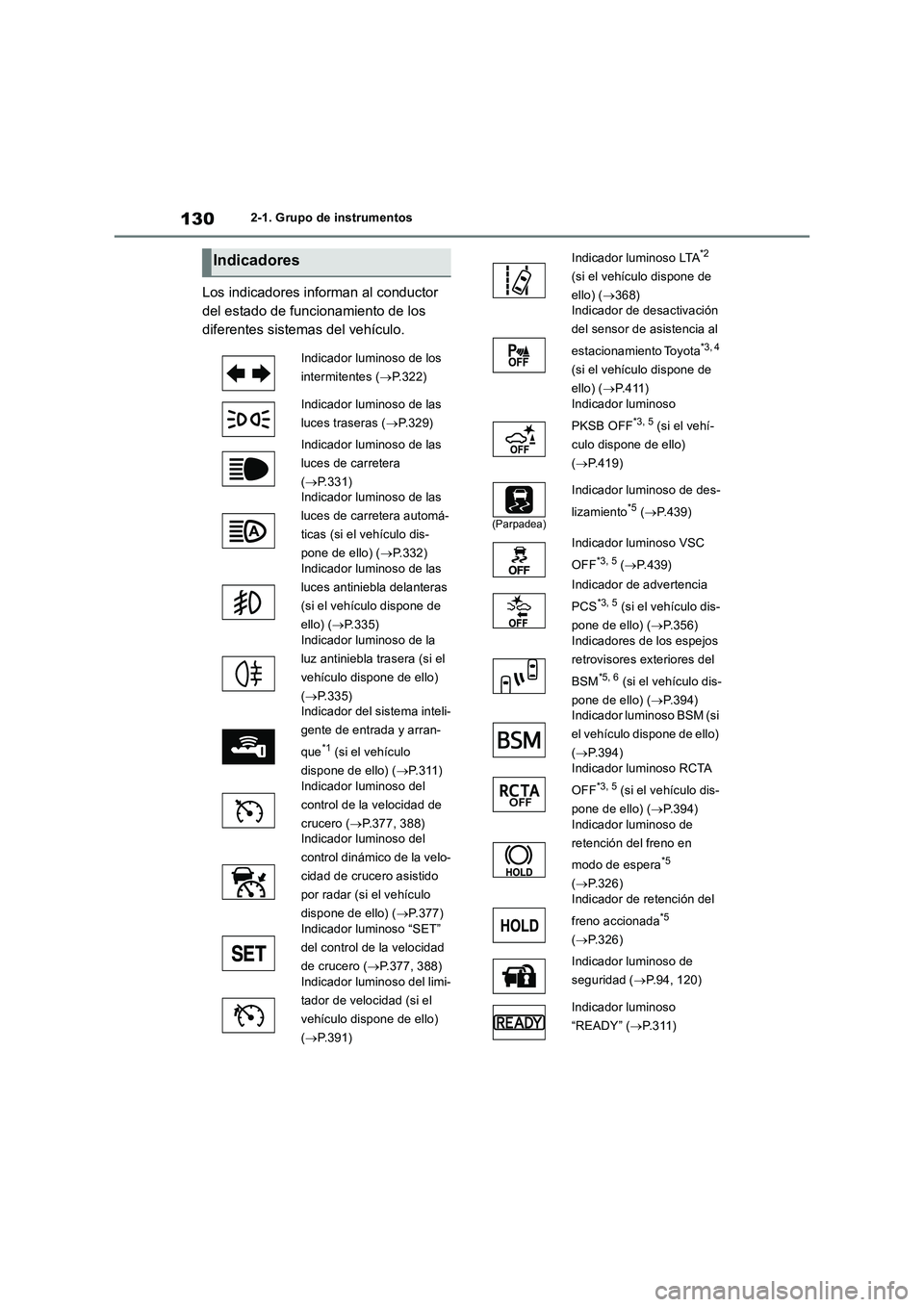

1302-1. Grupo de instrumentos
Los indicadores informan al conductor
del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicadores
Indicador luminoso de los
intermitentes (P.322)
Indicador luminoso de las
luces traseras (P.329)
Indicador luminoso de las
luces de carretera
(P.331)
Indicador luminoso de las
luces de carretera automá-
ticas (si el vehículo dis-
pone de ello) (P.332)
Indicador luminoso de las
luces antiniebla delanteras
(si el vehículo dispone de
ello) (P.335)
Indicador luminoso de la
luz antiniebla trasera (si el
vehículo dispone de ello)
(P.335)
Indicador del sistema inteli-
gente de entrada y arran-
que
*1 (si el vehículo
dispone de ello) (P.311)
Indicador luminoso del
control de la velocidad de
crucero (P.377, 388)
Indicador luminoso del
control dinámico de la velo-
cidad de crucero asistido
por radar (si el vehículo
dispone de ello) (P.377)
Indicador luminoso “SET”
del control de la velocidad
de crucero (P.377, 388)
Indicador luminoso del limi-
tador de velocidad (si el
vehículo dispone de ello)
(P.391)
Indicador luminoso LTA*2
(si el vehículo dispone de
ello) (368)
Indicador de desactivación
del sensor de asistencia al
estacionamiento Toyota
*3, 4
(si el vehículo dispone de
ello) (P. 4 1 1 )
Indicador luminoso
PKSB OFF
*3, 5 (si el vehí-
culo dispone de ello)
(P.419)
(Parpadea)
Indicador luminoso de des-
lizamiento
*5 (P.439)
Indicador luminoso VSC
OFF
*3, 5 (P.439)
Indicador de advertencia
PCS
*3, 5 (si el vehículo dis-
pone de ello) (P.356)
Indicadores de los espejos
retrovisores exteriores del
BSM
*5, 6 (si el vehículo dis-
pone de ello) (P.394)
Indicador luminoso BSM (si
el vehículo dispone de ello)
(P.394)
Indicador luminoso RCTA
OFF
*3, 5 (si el vehículo dis-
pone de ello) (P.394)
Indicador luminoso de
retención del freno en
modo de espera
*5
(P.326)
Indicador de retención del
freno accionada
*5
(P.326)
Indicador luminoso de
seguridad (P.94, 120)
Indicador luminoso
“READY” (P.311)
