TOYOTA RAV4 2019 Manual del propietario (in Spanish)

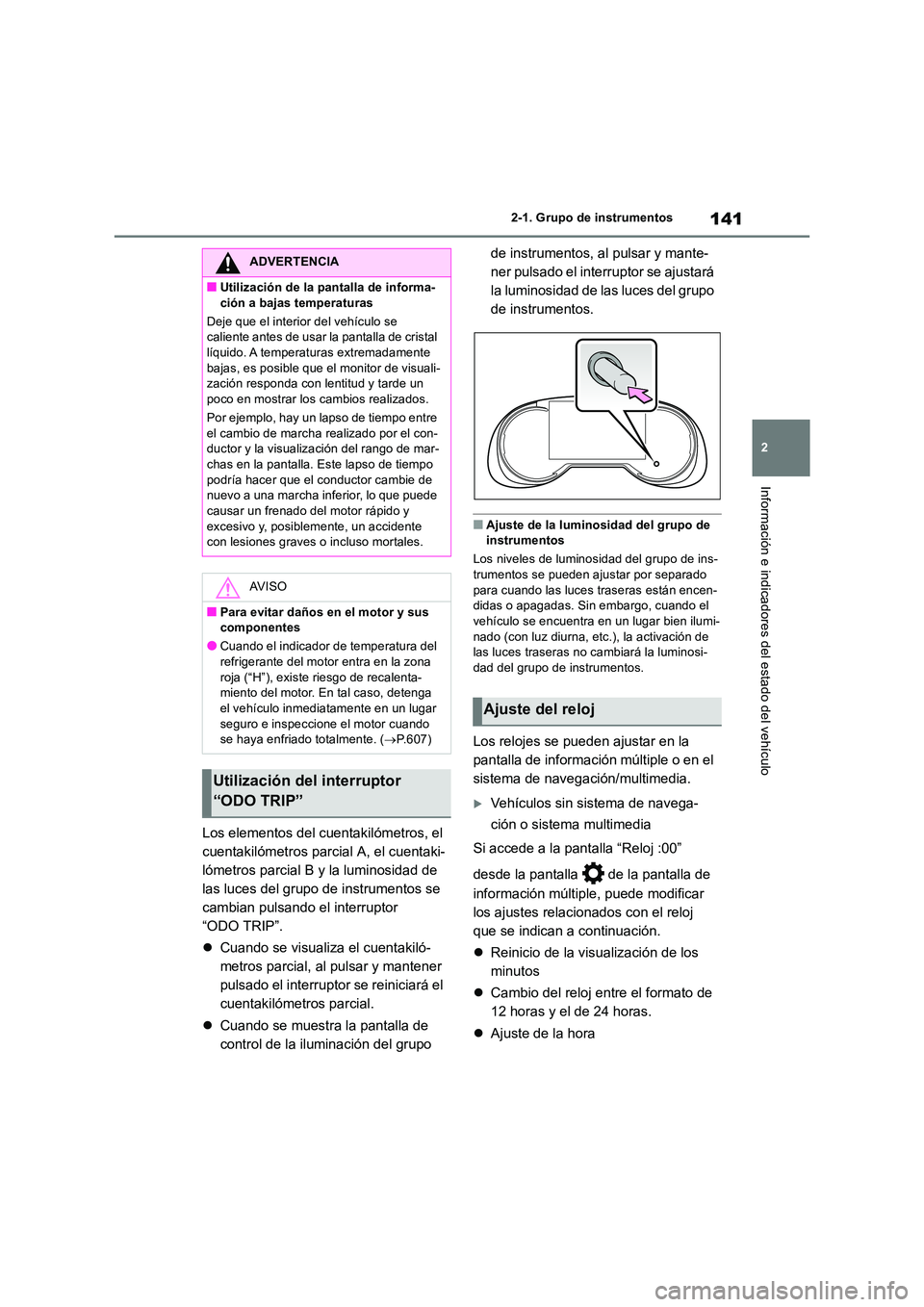

141
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Los elementos del cuentakilómetros, el
cuentakilómetros parcial A, el cuentaki-
lómetros parcial B y la luminosidad de
las luces del grupo de instrumentos se
cambian pulsando el interruptor
“ODO TRIP”.
 Cuando se visualiza el cuentakiló-
metros parcial, al pulsar y mantener
pulsado el interruptor se reiniciará el
cuentakilómetros parcial.
 Cuando se muestra la pantalla de
control de la iluminación del grupo
de instrumentos, al pulsar y mante-
ner pulsado el interruptor se ajustará
la luminosidad de las luces del grupo
de instrumentos.
■Ajuste de la luminosidad del grupo de instrumentos
Los niveles de luminosidad del grupo de ins-
trumentos se pueden ajustar por separado para cuando las luces traseras están encen-didas o apagadas. Sin embargo, cuando el
vehículo se encuentra en un lugar bien ilumi- nado (con luz diurna, etc.), la activación de las luces traseras no cambiará la luminosi-
dad del grupo de instrumentos.
Los relojes se pueden ajustar en la
pantalla de información múltiple o en el
sistema de navegación/multimedia.
Vehículos sin sistema de navega-
ción o sistema multimedia
Si accede a la pantalla “Reloj :00”
desde la pantalla de la pantalla de
información múltiple, puede modificar
los ajustes relacionados con el reloj
que se indican a continuación.
 Reinicio de la visualización de los
minutos
 Cambio del reloj entre el formato de
12 horas y el de 24 horas.
 Ajuste de la hora
ADVERTENCIA
■Utilización de la pantalla de informa-
ción a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal líquido. A temperatur as extremadamente
bajas, es posible que el monitor de visuali- zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre
el cambio de marcha realizado por el con- ductor y la visualización del rango de mar-chas en la pantalla. Este lapso de tiempo
podría hacer que el conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado del motor rápido y
excesivo y, posiblemente, un accidente con lesiones graves o incluso mortales.
AV I S O
■Para evitar daños en el motor y sus componentes
●Cuando el indicador de temperatura del refrigerante del motor entra en la zona
roja (“H”), existe riesgo de recalenta- miento del motor. En tal caso, detenga el vehículo inmediatamente en un lugar
seguro e inspeccione el motor cuando se haya enfriado totalmente. ( P.607)
Utilización del interruptor
“ODO TRIP”
Ajuste del reloj

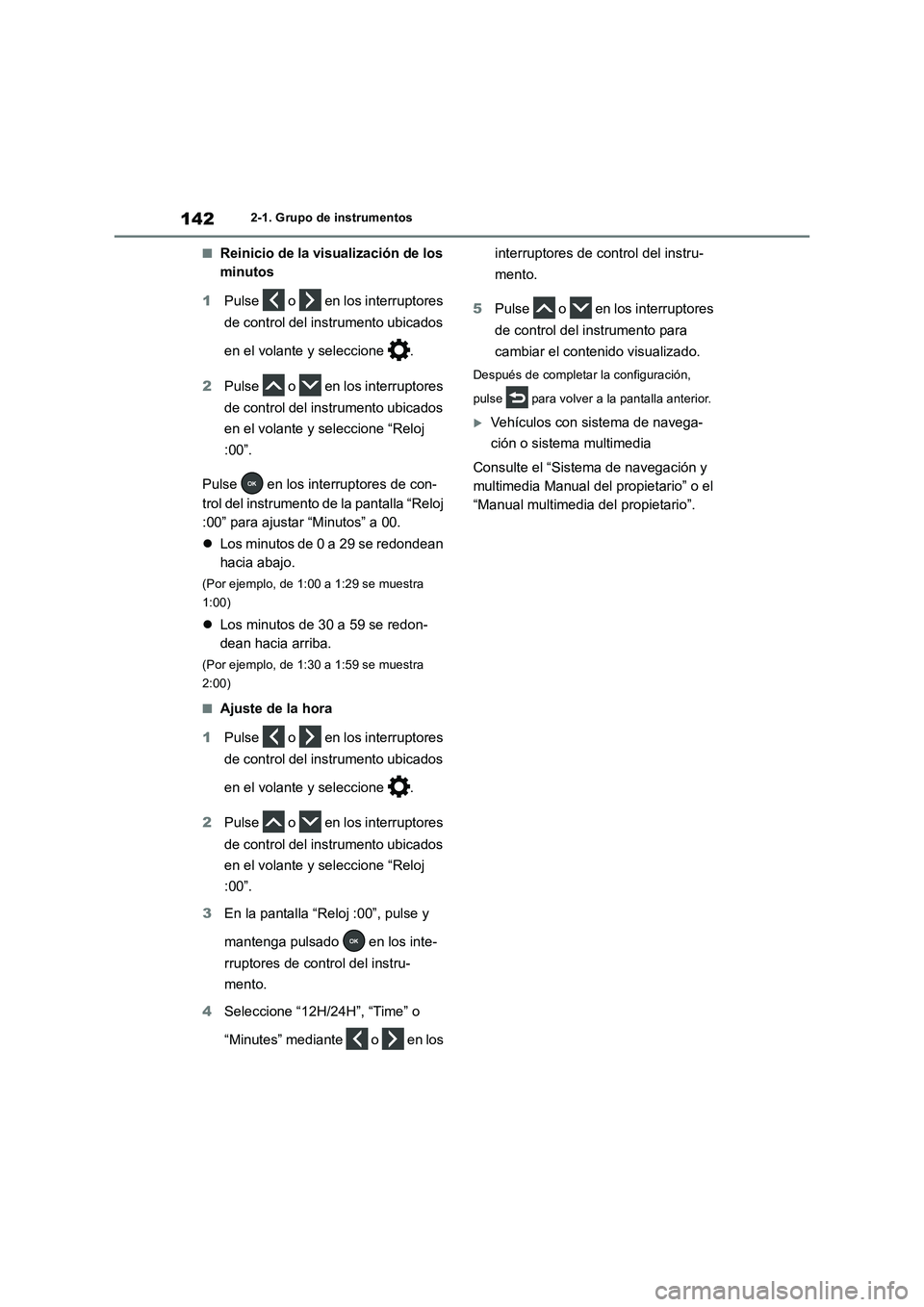

1422-1. Grupo de instrumentos
■Reinicio de la visualización de los
minutos
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
Pulse en los interruptores de con-
trol del instrumento de la pantalla “Reloj
:00” para ajustar “Minutos” a 00.
Los minutos de 0 a 29 se redondean
hacia abajo.
(Por ejemplo, de 1:00 a 1:29 se muestra
1:00)
Los minutos de 30 a 59 se redon-
dean hacia arriba.
(Por ejemplo, de 1:30 a 1:59 se muestra
2:00)
■Ajuste de la hora
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
3En la pantalla “Reloj :00”, pulse y
mantenga pulsado en los inte-
rruptores de control del instru-
mento.
4Seleccione “12H/24H”, “Time” o
“Minutes” mediante o en los interruptores de control del instru-
mento.
5Pulse o en los interruptores
de control del instrumento para
cambiar el contenido visualizado.
Después de completar la configuración,
pulse para volver a la pantalla anterior.
Vehículos con sistema de navega-
ción o sistema multimedia
Consulte el “Sistema de navegación y
multimedia Manual del propietario” o el
“Manual multimedia del propietario”.

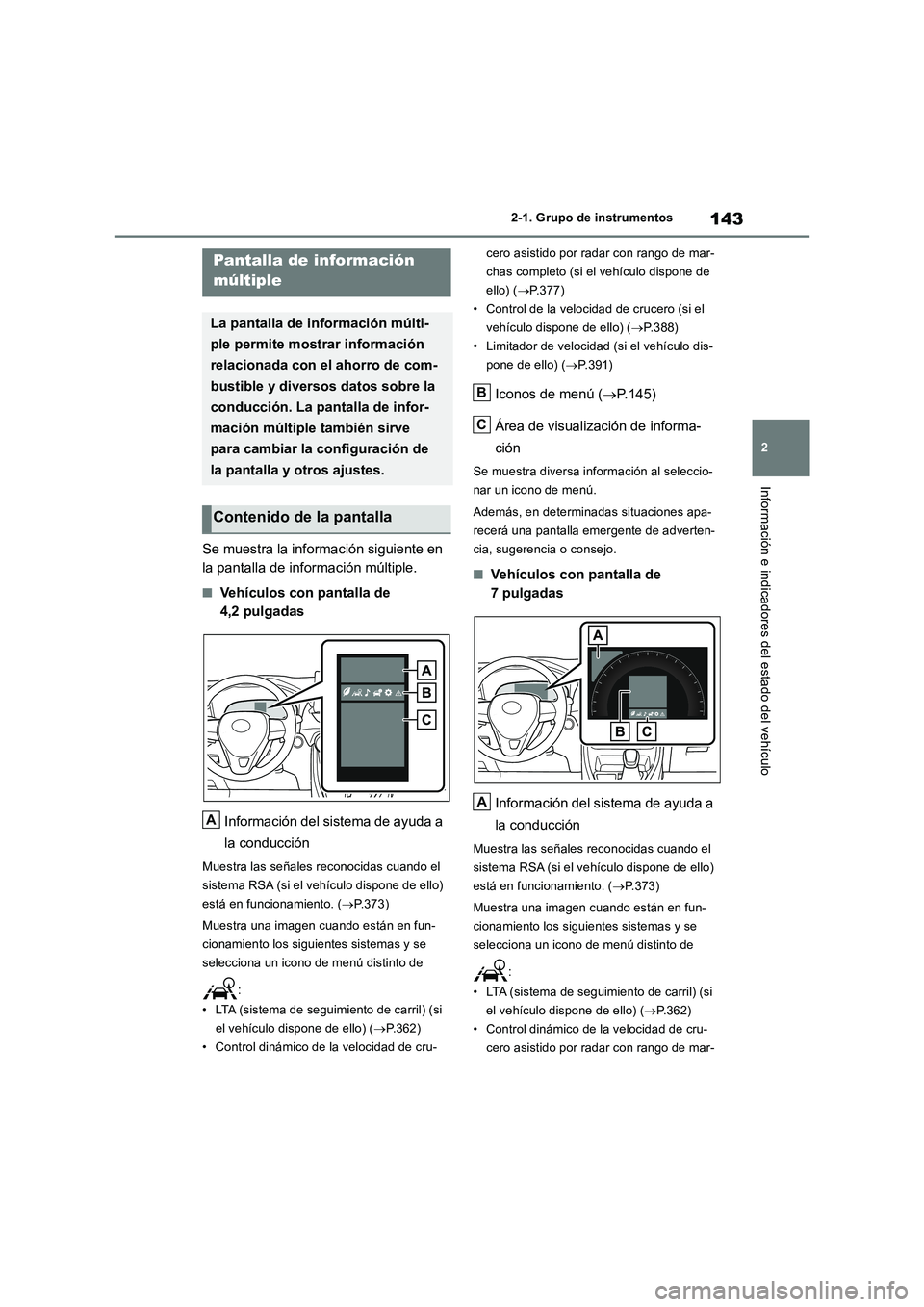

143
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Se muestra la información siguiente en
la pantalla de información múltiple.
■Vehículos con pantalla de
4,2 pulgadas
Información del sistema de ayuda a
la conducción
Muestra las señales reconocidas cuando el
sistema RSA (si el vehículo dispone de ello)
está en funcionamiento. ( P.373)
Muestra una imagen cuando están en fun-
cionamiento los siguientes sistemas y se
selecciona un icono de menú distinto de
:
• LTA (sistema de seguimiento de carril) (si
el vehículo dispone de ello) ( P.362)
• Control dinámico de la velocidad de cru-
cero asistido por radar con rango de mar-
chas completo (si el vehículo dispone de
ello) ( P.377)
• Control de la velocidad de crucero (si el
vehículo dispone de ello) ( P.388)
• Limitador de velocidad (si el vehículo dis-
pone de ello) ( P.391)
Iconos de menú (P.145)
Área de visualización de informa-
ción
Se muestra diversa información al seleccio-
nar un icono de menú.
Además, en determinadas situaciones apa-
recerá una pantalla emergente de adverten-
cia, sugerencia o consejo.
■Vehículos con pantalla de
7 pulgadas
Información del sistema de ayuda a
la conducción
Muestra las señales reconocidas cuando el
sistema RSA (si el vehículo dispone de ello)
está en funcionamiento. ( P.373)
Muestra una imagen cuando están en fun-
cionamiento los siguientes sistemas y se
selecciona un icono de menú distinto de
:
• LTA (sistema de seguimiento de carril) (si
el vehículo dispone de ello) ( P.362)
• Control dinámico de la velocidad de cru-
cero asistido por radar con rango de mar-
Pantalla de información
múltiple
La pantalla de información múlti-
ple permite mostrar información
relacionada con el ahorro de com-
bustible y diversos datos sobre la
conducción. La pantalla de infor-
mación múltiple también sirve
para cambiar la configuración de
la pantalla y otros ajustes.
Contenido de la pantalla
A
B
C
A

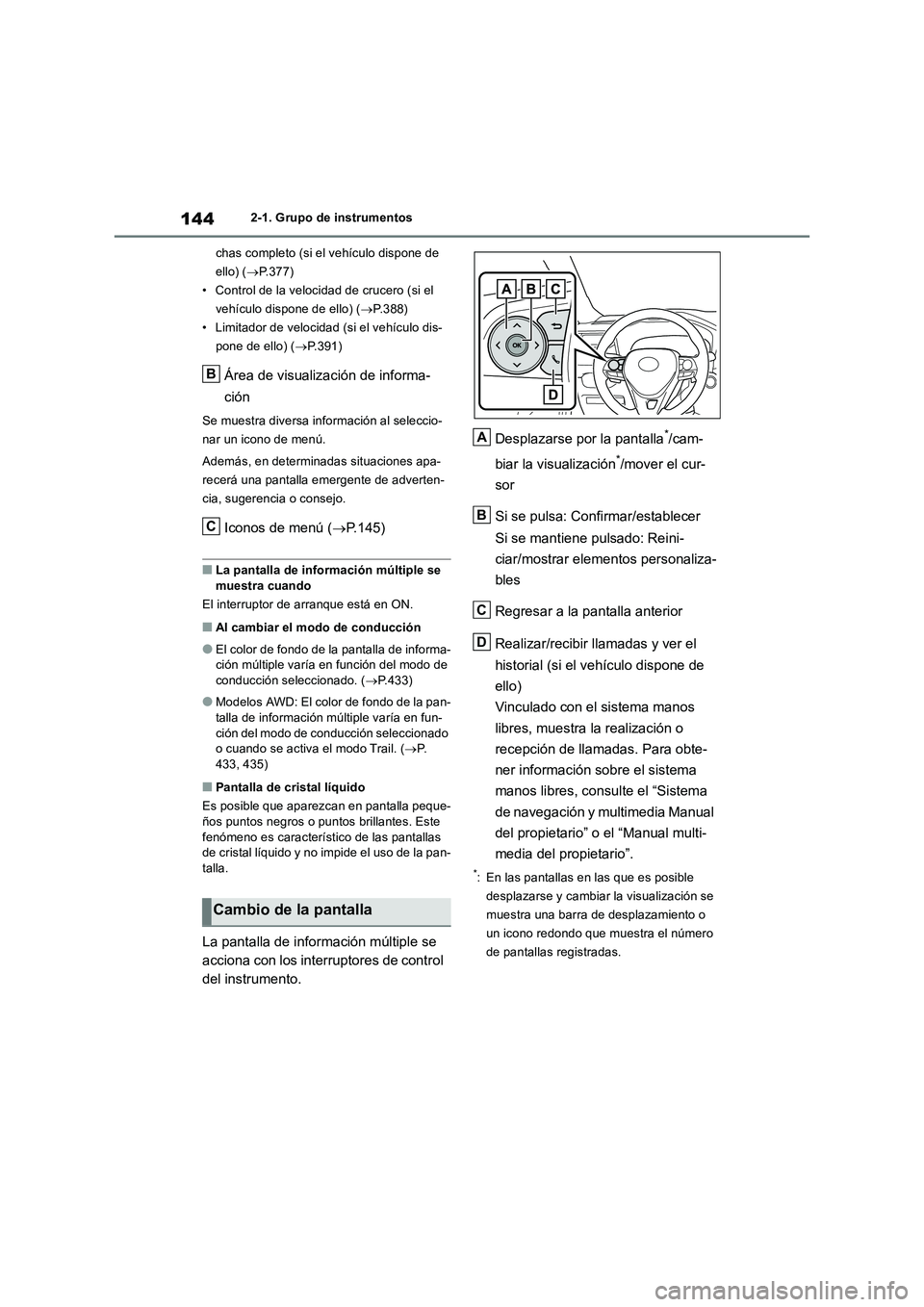

1442-1. Grupo de instrumentos
chas completo (si el vehículo dispone de
ello) (P.377)
• Control de la velocidad de crucero (si el
vehículo dispone de ello) (P.388)
• Limitador de velocidad (si el vehículo dis-
pone de ello) (P.391)
Área de visualización de informa-
ción
Se muestra diversa información al seleccio-
nar un icono de menú.
Además, en determinadas situaciones apa-
recerá una pantalla emergente de adverten-
cia, sugerencia o consejo.
Iconos de menú (P.145)
■La pantalla de información múltiple se
muestra cuando
El interruptor de arranque está en ON.
■Al cambiar el modo de conducción
●El color de fondo de la pantalla de informa-
ción múltiple varía en función del modo de
conducción seleccionado. (P.433)
●Modelos AWD: El color de fondo de la pan-
talla de información múltiple varía en fun-
ción del modo de conducción seleccionado
o cuando se activa el modo Trail. (P.
433, 435)
■Pantalla de cristal líquido
Es posible que aparezcan en pantalla peque-
ños puntos negros o puntos brillantes. Este
fenómeno es característico de las pantallas
de cristal líquido y no impide el uso de la pan-
talla.
La pantalla de información múltiple se
acciona con los interruptores de control
del instrumento.Desplazarse por la pantalla
*/cam-
biar la visualización
*/mover el cur-
sor
Si se pulsa: Confirmar/establecer
Si se mantiene pulsado: Reini-
ciar/mostrar elementos personaliza-
bles
Regresar a la pantalla anterior
Realizar/recibir llamadas y ver el
historial (si el vehículo dispone de
ello)
Vinculado con el sistema manos
libres, muestra la realización o
recepción de llamadas. Para obte-
ner información sobre el sistema
manos libres, consulte el “Sistema
de navegación y multimedia Manual
del propietario” o el “Manual multi-
media del propietario”.
*: En las pantallas en las que es posible
desplazarse y cambiar la visualización se
muestra una barra de desplazamiento o
un icono redondo que muestra el número
de pantallas registradas.
Cambio de la pantalla
B
C
A
B
C
D

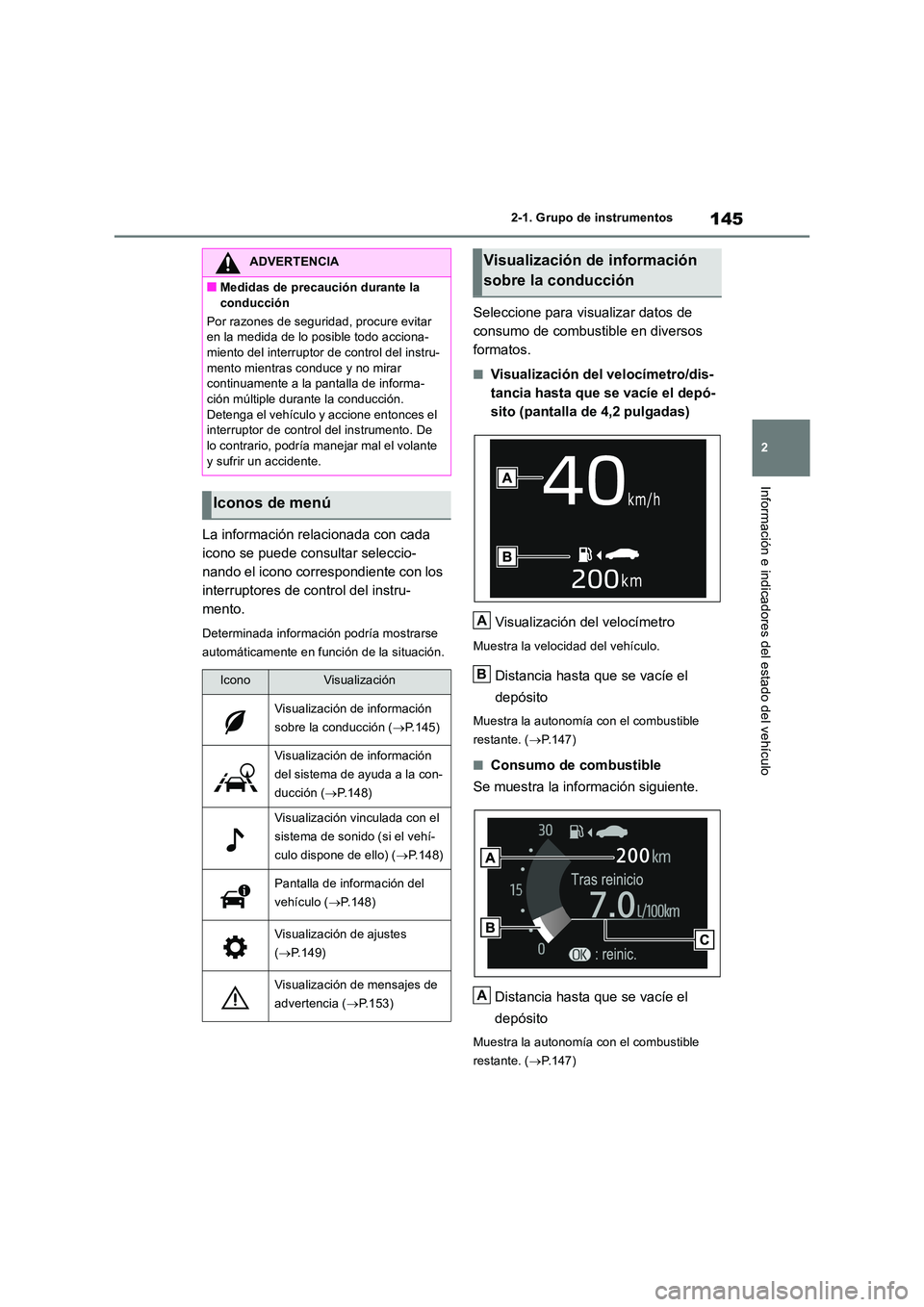

145
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
La información relacionada con cada
icono se puede consultar seleccio-
nando el icono correspondiente con los
interruptores de control del instru-
mento.
Determinada información podría mostrarse
automáticamente en función de la situación.
Seleccione para visualizar datos de
consumo de combustible en diversos
formatos.
■Visualización del velocímetro/dis-
tancia hasta que se vacíe el depó-
sito (pantalla de 4,2 pulgadas)
Visualización del velocímetro
Muestra la velocidad del vehículo.
Distancia hasta que se vacíe el
depósito
Muestra la autonomía con el combustible
restante. ( P.147)
■Consumo de combustible
Se muestra la información siguiente.
Distancia hasta que se vacíe el
depósito
Muestra la autonomía con el combustible
restante. ( P.147)
ADVERTENCIA
■Medidas de precaución durante la
conducción
Por razones de seguridad, procure evitar en la medida de lo posible todo acciona-miento del interruptor de control del instru-
mento mientras conduce y no mirar continuamente a la pantalla de informa-ción múltiple durante la conducción.
Detenga el vehículo y accione entonces el interruptor de control del instrumento. De lo contrario, podría manejar mal el volante
y sufrir un accidente.
Iconos de menú
IconoVisualización
Visualización de información
sobre la conducción ( P.145)
Visualización de información
del sistema de ayuda a la con-
ducción ( P.148)
Visualización vinculada con el
sistema de sonido (si el vehí-
culo dispone de ello) ( P.148)
Pantalla de información del
vehículo ( P.148)
Visualización de ajustes
( P.149)
Visualización de mensajes de
advertencia ( P.153)
Visualización de información
sobre la conducción
A
B
A

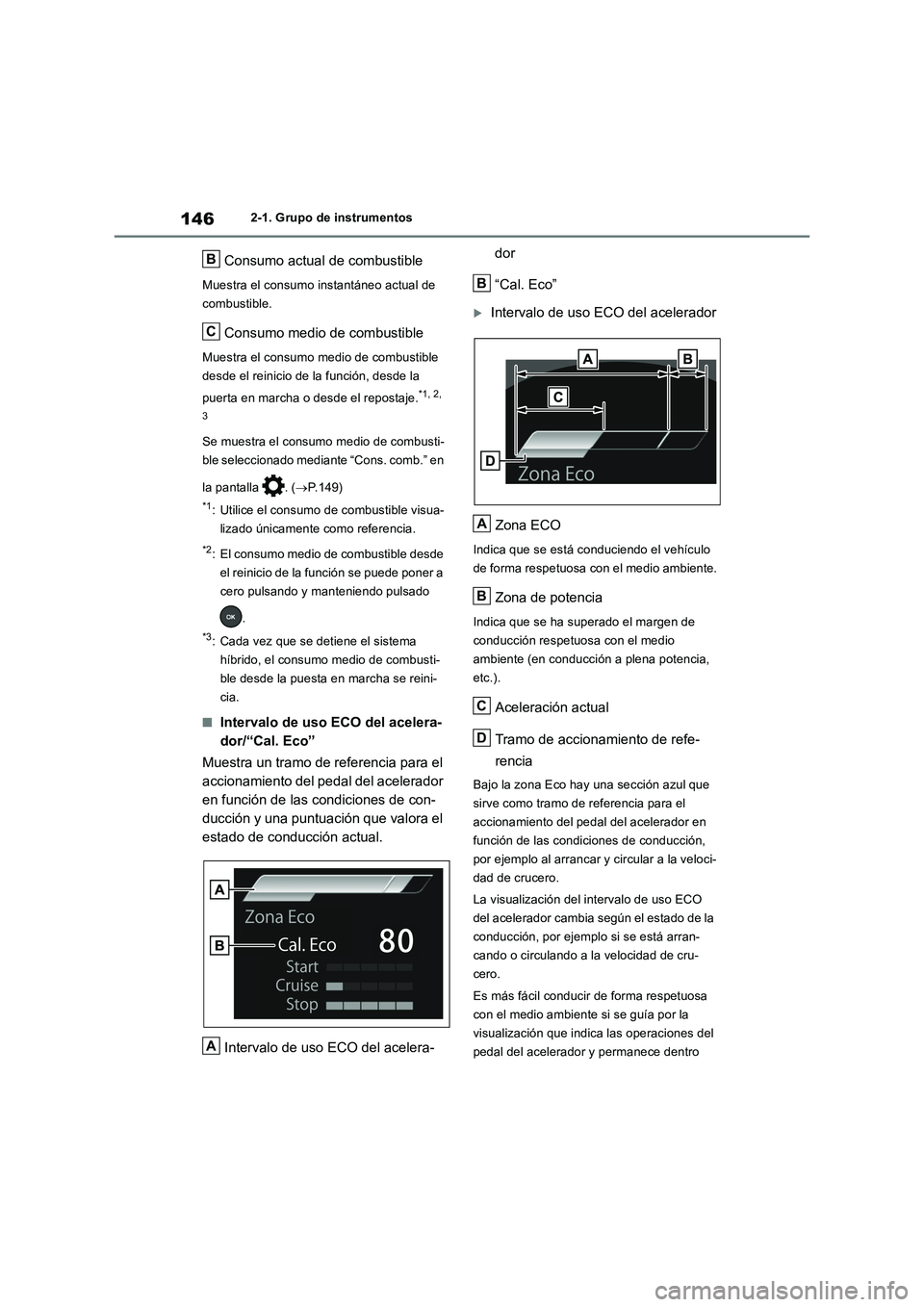

1462-1. Grupo de instrumentos
Consumo actual de combustible
Muestra el consumo instantáneo actual de
combustible.
Consumo medio de combustible
Muestra el consumo medio de combustible
desde el reinicio de la función, desde la
puerta en marcha o desde el repostaje.
*1, 2,
3
Se muestra el consumo medio de combusti-
ble seleccionado mediante “Cons. comb.” en
la pantalla . (P.149)
*1: Utilice el consumo de combustible visua-
lizado únicamente como referencia.
*2: El consumo medio de combustible desde
el reinicio de la función se puede poner a
cero pulsando y manteniendo pulsado
.
*3: Cada vez que se detiene el sistema
híbrido, el consumo medio de combusti-
ble desde la puesta en marcha se reini-
cia.
■Intervalo de uso ECO del acelera-
dor/“Cal. Eco”
Muestra un tramo de referencia para el
accionamiento del pedal del acelerador
en función de las condiciones de con-
ducción y una puntuación que valora el
estado de conducción actual.
Intervalo de uso ECO del acelera-dor
“Cal. Eco”
Intervalo de uso ECO del acelerador
Zona ECO
Indica que se está conduciendo el vehículo
de forma respetuosa con el medio ambiente.
Zona de potencia
Indica que se ha superado el margen de
conducción respetuosa con el medio
ambiente (en conducción a plena potencia,
etc.).
Aceleración actual
Tramo de accionamiento de refe-
rencia
Bajo la zona Eco hay una sección azul que
sirve como tramo de referencia para el
accionamiento del pedal del acelerador en
función de las condiciones de conducción,
por ejemplo al arrancar y circular a la veloci-
dad de crucero.
La visualización del intervalo de uso ECO
del acelerador cambia según el estado de la
conducción, por ejemplo si se está arran-
cando o circulando a la velocidad de cru-
cero.
Es más fácil conducir de forma respetuosa
con el medio ambiente si se guía por la
visualización que indica las operaciones del
pedal del acelerador y permanece dentro
B
C
A
B
A
B
C
D

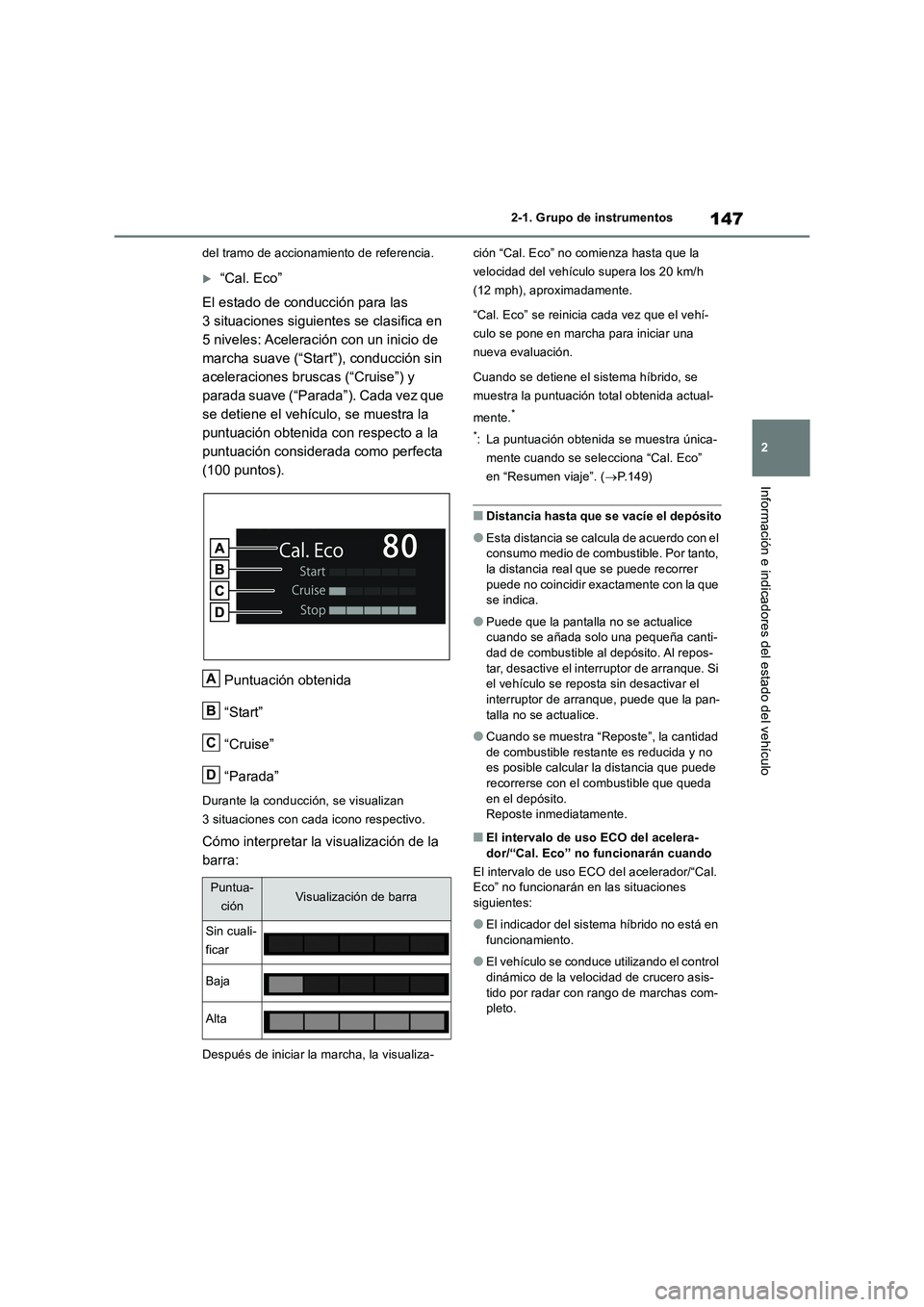

147
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
del tramo de accionamiento de referencia.
“Cal. Eco”
El estado de conducción para las
3 situaciones siguientes se clasifica en
5 niveles: Aceleración con un inicio de
marcha suave (“Start”), conducción sin
aceleraciones bruscas (“Cruise”) y
parada suave (“Parada”). Cada vez que
se detiene el vehículo, se muestra la
puntuación obtenida con respecto a la
puntuación considerada como perfecta
(100 puntos).
Puntuación obtenida
“Start”
“Cruise”
“Parada”
Durante la conducción, se visualizan
3 situaciones con cada icono respectivo.
Cómo interpretar la visualización de la
barra:
Después de iniciar la marcha, la visualiza-ción “Cal. Eco” no comienza hasta que la
velocidad del vehículo supera los 20 km/h
(12 mph), aproximadamente.
“Cal. Eco” se reinicia cada vez que el vehí-
culo se pone en marcha para iniciar una
nueva evaluación.
Cuando se detiene el sistema híbrido, se
muestra la puntuación total obtenida actual-
mente.
*
*
: La puntuación obtenida se muestra única-
mente cuando se selecciona “Cal. Eco”
en “Resumen viaje”. (P.149)
■Distancia hasta que se vacíe el depósito
●Esta distancia se calcula de acuerdo con el
consumo medio de combustible. Por tanto,
la distancia real que se puede recorrer
puede no coincidir exactamente con la que
se indica.
●Puede que la pantalla no se actualice
cuando se añada solo una pequeña canti-
dad de combustible al depósito. Al repos-
tar, desactive el interruptor de arranque. Si
el vehículo se reposta sin desactivar el
interruptor de arranque, puede que la pan-
talla no se actualice.
●Cuando se muestra “Reposte”, la cantidad
de combustible restante es reducida y no
es posible calcular la distancia que puede
recorrerse con el combustible que queda
en el depósito.
Reposte inmediatamente.
■El intervalo de uso ECO del acelera-
dor/“Cal. Eco” no funcionarán cuando
El intervalo de uso ECO del acelerador/“Cal.
Eco” no funcionarán en las situaciones
siguientes:
●El indicador del sistema híbrido no está en
funcionamiento.
●El vehículo se conduce utilizando el control
dinámico de la velocidad de crucero asis-
tido por radar con rango de marchas com-
pleto.
Puntua-
ciónVisualización de barra
Sin cuali-
ficar
Baja
Alta
A
B
C
D

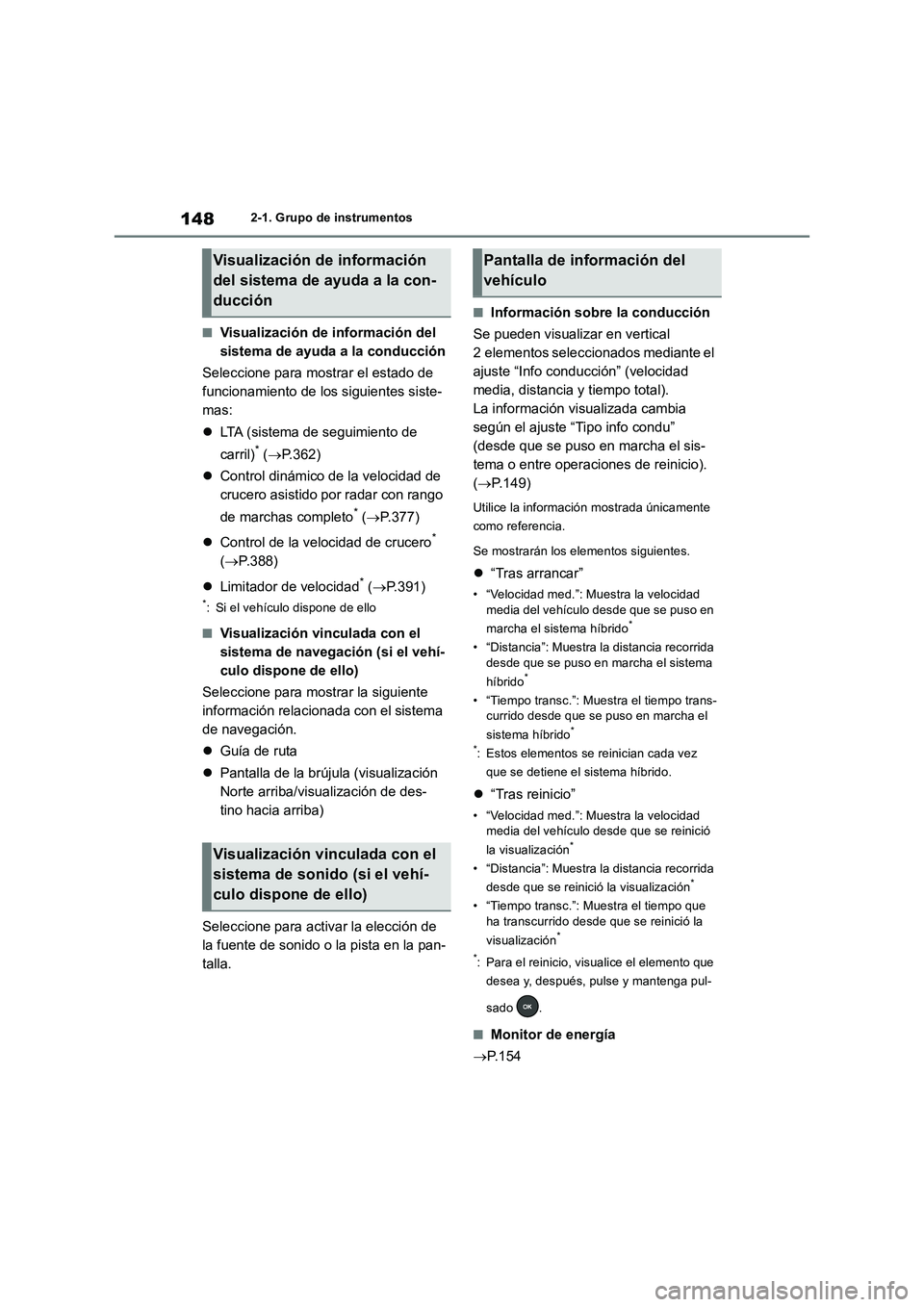

1482-1. Grupo de instrumentos
■Visualización de información del
sistema de ayuda a la conducción
Seleccione para mostrar el estado de
funcionamiento de los siguientes siste-
mas:
LTA (sistema de seguimiento de
carril)
* (P.362)
Control dinámico de la velocidad de
crucero asistido por radar con rango
de marchas completo
* (P.377)
Control de la velocidad de crucero
*
(P.388)
Limitador de velocidad
* (P.391)
*: Si el vehículo dispone de ello
■Visualización vinculada con el
sistema de navegación (si el vehí-
culo dispone de ello)
Seleccione para mostrar la siguiente
información relacionada con el sistema
de navegación.
Guía de ruta
Pantalla de la brújula (visualización
Norte arriba/visualización de des-
tino hacia arriba)
Seleccione para activar la elección de
la fuente de sonido o la pista en la pan-
talla.
■Información sobre la conducción
Se pueden visualizar en vertical
2 elementos seleccionados mediante el
ajuste “Info conducción” (velocidad
media, distancia y tiempo total).
La información visualizada cambia
según el ajuste “Tipo info condu”
(desde que se puso en marcha el sis-
tema o entre operaciones de reinicio).
(P.149)
Utilice la información mostrada únicamente
como referencia.
Se mostrarán los elementos siguientes.
“Tras arrancar”
• “Velocidad med.”: Muestra la velocidad
media del vehículo desde que se puso en
marcha el sistema híbrido
*
• “Distancia”: Muestra la distancia recorrida
desde que se puso en marcha el sistema
híbrido
*
• “Tiempo transc.”: Muestra el tiempo trans-
currido desde que se puso en marcha el
sistema híbrido
*
*
: Estos elementos se reinician cada vez
que se detiene el sistema híbrido.
“Tras reinicio”
• “Velocidad med.”: Muestra la velocidad
media del vehículo desde que se reinició
la visualización
*
• “Distancia”: Muestra la distancia recorrida
desde que se reinició la visualización*
• “Tiempo transc.”: Muestra el tiempo que
ha transcurrido desde que se reinició la
visualización
*
*
: Para el reinicio, visualice el elemento que
desea y, después, pulse y mantenga pul-
sado .
■Monitor de energía
P. 1 5 4
Visualización de información
del sistema de ayuda a la con-
ducción
Visualización vinculada con el
sistema de sonido (si el vehí-
culo dispone de ello)
Pantalla de información del
vehículo

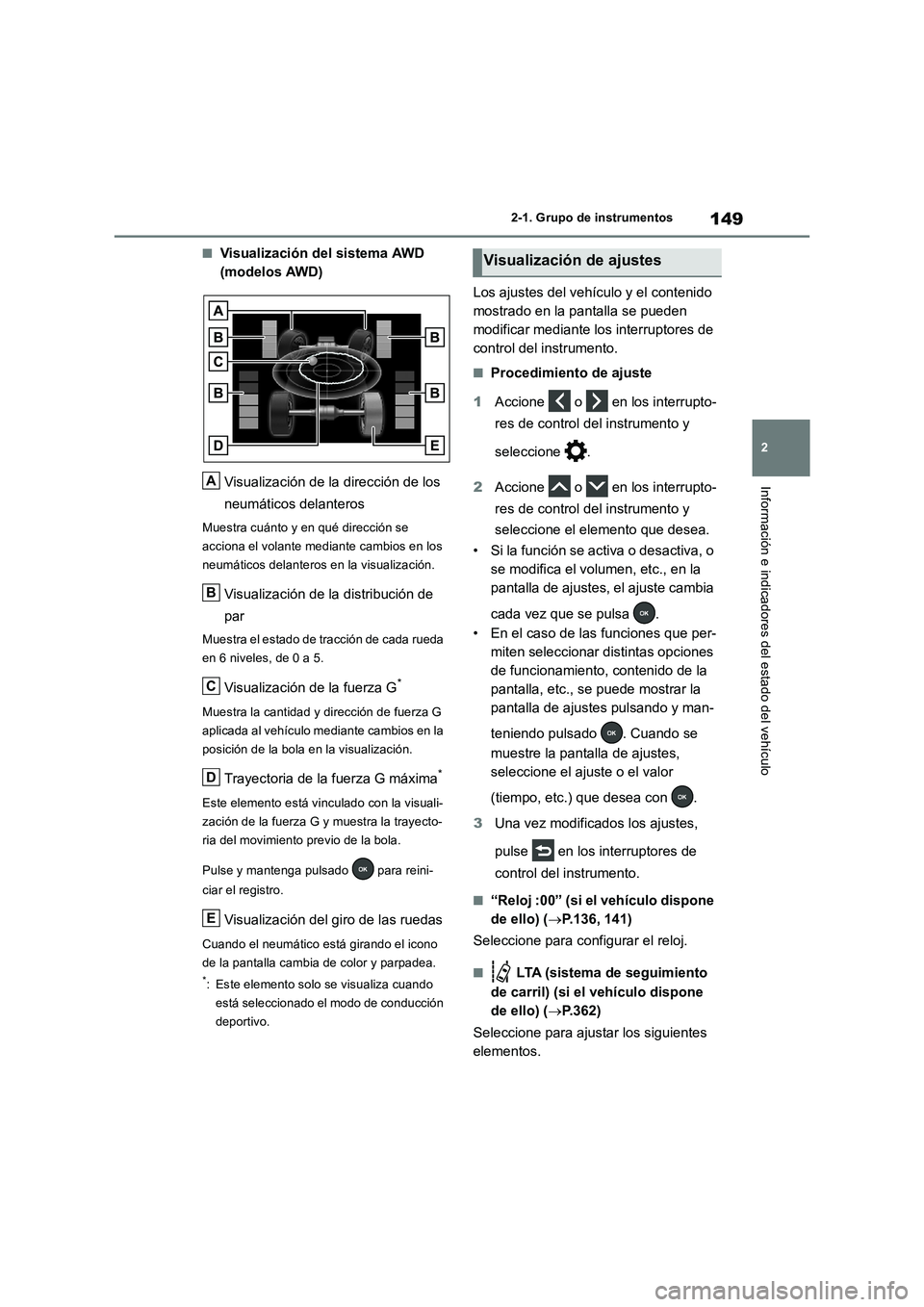

149
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
■Visualización del sistema AWD
(modelos AWD)
Visualización de la dirección de los
neumáticos delanteros
Muestra cuánto y en qué dirección se
acciona el volante mediante cambios en los
neumáticos delanteros en la visualización.
Visualización de la distribución de
par
Muestra el estado de tracción de cada rueda
en 6 niveles, de 0 a 5.
Visualización de la fuerza G*
Muestra la cantidad y dirección de fuerza G
aplicada al vehículo mediante cambios en la
posición de la bola en la visualización.
Trayectoria de la fuerza G máxima*
Este elemento está vinculado con la visuali-
zación de la fuerza G y muestra la trayecto-
ria del movimiento previo de la bola.
Pulse y mantenga pulsado para reini-
ciar el registro.
Visualización del giro de las ruedas
Cuando el neumático está girando el icono
de la pantalla cambia de color y parpadea.
*: Este elemento solo se visualiza cuando
está seleccionado el modo de conducción
deportivo.
Los ajustes del vehículo y el contenido
mostrado en la pantalla se pueden
modificar mediante los interruptores de
control del instrumento.
■Procedimiento de ajuste
1Accione o en los interrupto-
res de control del instrumento y
seleccione .
2Accione o en los interrupto-
res de control del instrumento y
seleccione el elemento que desea.
• Si la función se activa o desactiva, o
se modifica el volumen, etc., en la
pantalla de ajustes, el ajuste cambia
cada vez que se pulsa .
• En el caso de las funciones que per-
miten seleccionar distintas opciones
de funcionamiento, contenido de la
pantalla, etc., se puede mostrar la
pantalla de ajustes pulsando y man-
teniendo pulsado . Cuando se
muestre la pantalla de ajustes,
seleccione el ajuste o el valor
(tiempo, etc.) que desea con .
3Una vez modificados los ajustes,
pulse en los interruptores de
control del instrumento.
■“Reloj :00” (si el vehículo dispone
de ello) (P.136, 141)
Seleccione para configurar el reloj.
■ LTA (sistema de seguimiento
de carril) (si el vehículo dispone
de ello) (P.362)
Seleccione para ajustar los siguientes
elementos.
A
B
C
D
E
Visualización de ajustes

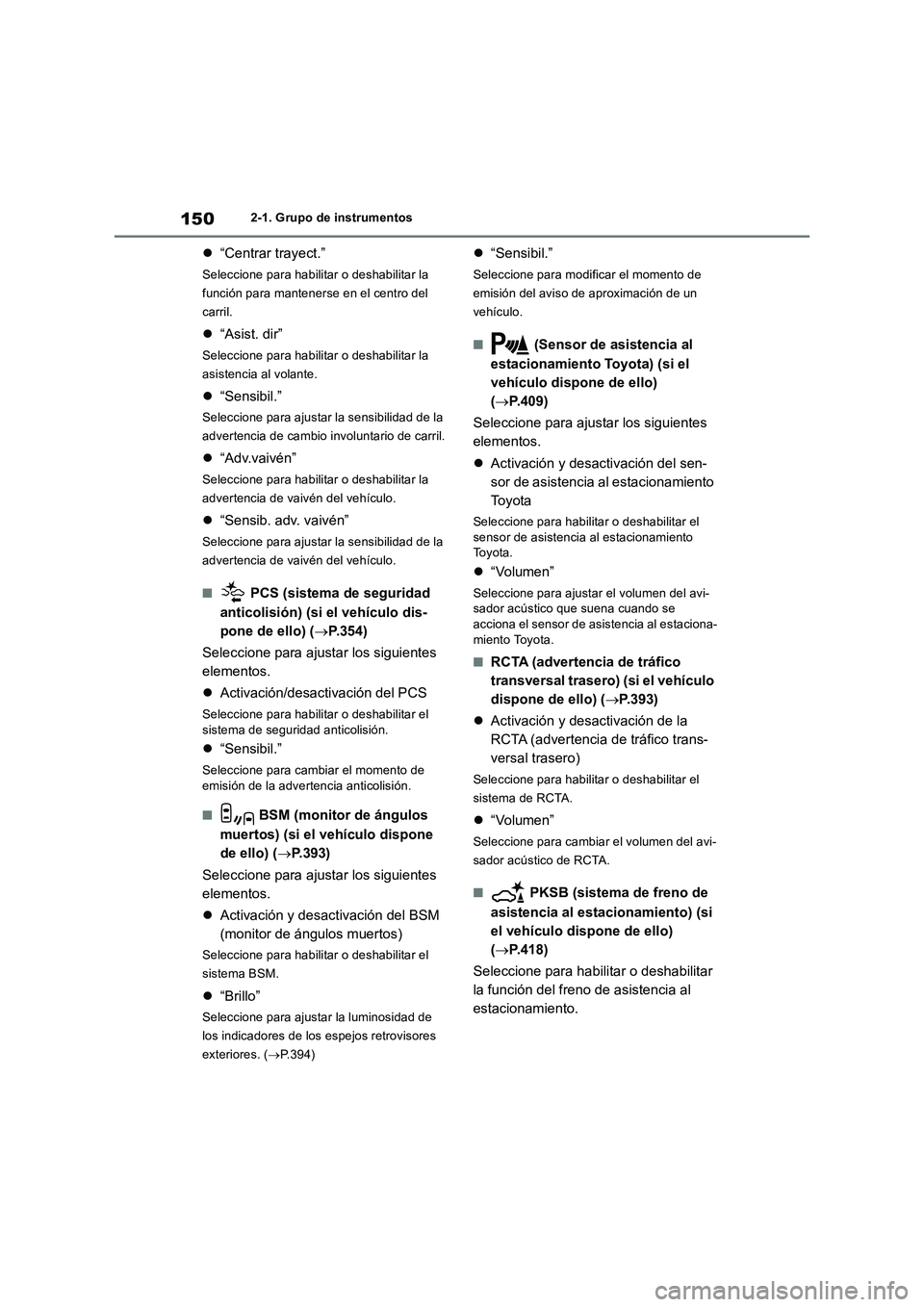

1502-1. Grupo de instrumentos
“Centrar trayect.”
Seleccione para habilitar o deshabilitar la
función para mantenerse en el centro del
carril.
“Asist. dir”
Seleccione para habilitar o deshabilitar la
asistencia al volante.
“Sensibil.”
Seleccione para ajustar la sensibilidad de la
advertencia de cambio involuntario de carril.
“Adv.vaivén”
Seleccione para habilitar o deshabilitar la
advertencia de vaivén del vehículo.
“Sensib. adv. vaivén”
Seleccione para ajustar la sensibilidad de la
advertencia de vaivén del vehículo.
■ PCS (sistema de seguridad
anticolisión) (si el vehículo dis-
pone de ello) (P.354)
Seleccione para ajustar los siguientes
elementos.
Activación/desactivación del PCS
Seleccione para habilitar o deshabilitar el
sistema de seguridad anticolisión.
“Sensibil.”
Seleccione para cambiar el momento de
emisión de la advertencia anticolisión.
■ BSM (monitor de ángulos
muertos) (si el vehículo dispone
de ello) (P.393)
Seleccione para ajustar los siguientes
elementos.
Activación y desactivación del BSM
(monitor de ángulos muertos)
Seleccione para habilitar o deshabilitar el
sistema BSM.
“Brillo”
Seleccione para ajustar la luminosidad de
los indicadores de los espejos retrovisores
exteriores. (P.394)
“Sensibil.”
Seleccione para modificar el momento de
emisión del aviso de aproximación de un
vehículo.
■ (Sensor de asistencia al
estacionamiento Toyota) (si el
vehículo dispone de ello)
(P.409)
Seleccione para ajustar los siguientes
elementos.
Activación y desactivación del sen-
sor de asistencia al estacionamiento
To y o t a
Seleccione para habilitar o deshabilitar el
sensor de asistencia al estacionamiento
To y o t a .
“Volumen”
Seleccione para ajustar el volumen del avi-
sador acústico que suena cuando se
acciona el sensor de asistencia al estaciona-
miento Toyota.
■RCTA (advertencia de tráfico
transversal trasero) (si el vehículo
dispone de ello) (P.393)
Activación y desactivación de la
RCTA (advertencia de tráfico trans-
versal trasero)
Seleccione para habilitar o deshabilitar el
sistema de RCTA.
“Volumen”
Seleccione para cambiar el volumen del avi-
sador acústico de RCTA.
■ PKSB (sistema de freno de
asistencia al estacionamiento) (si
el vehículo dispone de ello)
(P.418)
Seleccione para habilitar o deshabilitar
la función del freno de asistencia al
estacionamiento.
