TOYOTA RAV4 2019 Manual del propietario (in Spanish)

301
4 4-1. Antes de conducir
Conducción
■Información sobre los neumáticos
●Al remolcar, aumente la presión de inflado

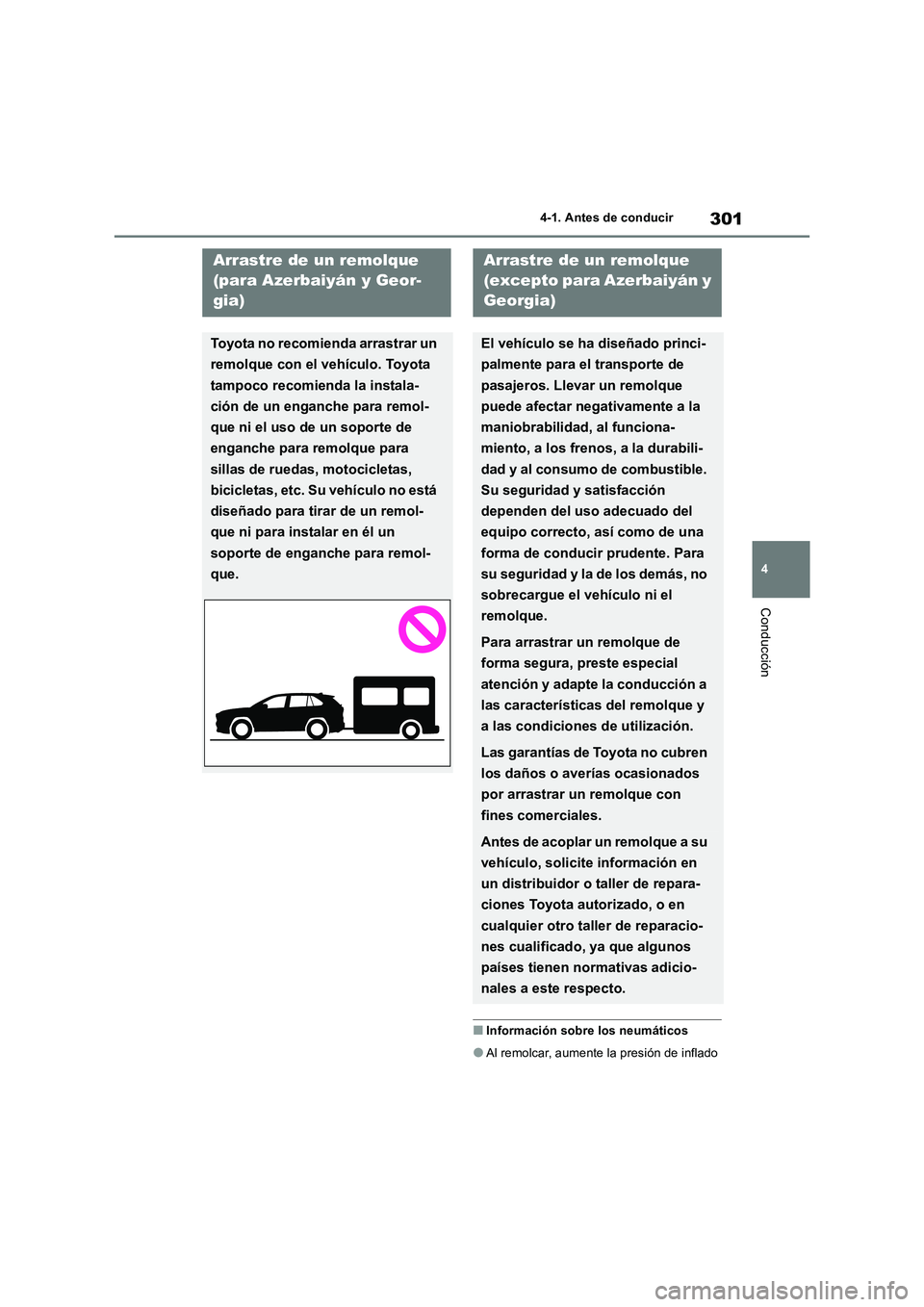

Arrastre de un remolque
(para Azerbaiyán y Geor-
gia)
Toyota no recomienda arrastrar un
remolque con el vehículo. Toyota
tampoco recomienda la instala-
ción de un enganche para remol-
que ni el uso de un soporte de
enganche para remolque para
sillas de ruedas, motocicletas,
bicicletas, etc. Su vehículo no está
diseñado para tirar de un remol-
que ni para instalar en él un
soporte de enganche para remol-
que.
Arrastre de un remolque
(excepto para Azerbaiyán y
Georgia)
El vehículo se ha diseñado princi-
palmente para el transporte de
pasajeros. Llevar un remolque
puede afectar negativamente a la
maniobrabilidad, al funciona-
miento, a los frenos, a la durabili-
dad y al consumo de combustible.
Su seguridad y satisfacción
dependen del uso adecuado del
equipo correcto, así como de una
forma de conducir prudente. Para
su seguridad y la de los demás, no
sobrecargue el vehículo ni el
remolque.
Para arrastrar un remolque de
forma segura, preste especial
atención y adapte la conducción a
las características del remolque y
a las condiciones de utilización.
Las garantías de Toyota no cubren
los daños o averías ocasionados
por arrastrar un remolque con
fines comerciales.
Antes de acoplar un remolque a su
vehículo, solicite información en
un distribuidor o taller de repara-
ciones Toyota autorizado, o en
cualquier otro taller de reparacio-
nes cualificado, ya que algunos
países tienen normativas adicio-
nales a este respecto.

3024-1. Antes de conducir

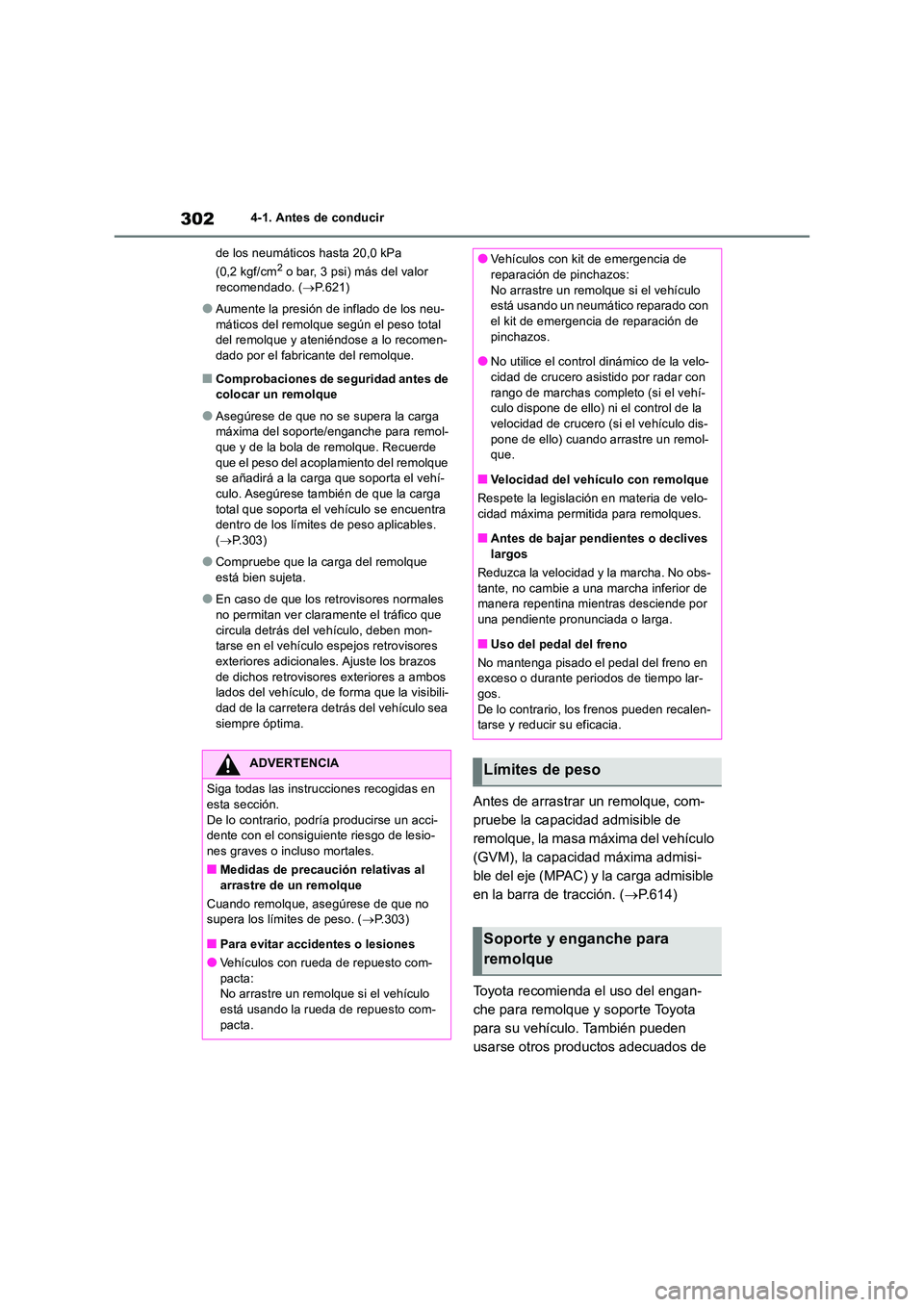

de los neumáticos hasta 20,0 kPa
(0,2 kgf/cm2 o bar, 3 psi) más del valor recomendado. ( P.621)
●Aumente la presión de inflado de los neu- máticos del remolque según el peso total del remolque y ateniéndose a lo recomen-
dado por el fabricante del remolque.
■Comprobaciones de seguridad antes de colocar un remolque
●Asegúrese de que no se supera la carga máxima del soporte/enganche para remol-que y de la bola de remolque. Recuerde
que el peso del acoplamiento del remolque se añadirá a la carga que soporta el vehí-culo. Asegúrese también de que la carga
total que soporta el vehículo se encuentra dentro de los límites de peso aplicables. ( P.303)
●Compruebe que la carga del remolque está bien sujeta.
●En caso de que los retrovisores normales no permitan ver claramente el tráfico que
circula detrás del vehículo, deben mon- tarse en el vehículo espejos retrovisores exteriores adicionales. Ajuste los brazos
de dichos retrovisores exteriores a ambos lados del vehículo, de forma que la visibili-
dad de la carretera detrás del vehículo sea siempre óptima.
Antes de arrastrar un remolque, com-
pruebe la capacidad admisible de
remolque, la masa máxima del vehículo
(GVM), la capacidad máxima admisi-
ble del eje (MPAC) y la carga admisible
en la barra de tracción. ( P.614)
Toyota recomienda el uso del engan-
che para remolque y soporte Toyota
para su vehículo. También pueden
usarse otros productos adecuados de
ADVERTENCIA
Siga todas las instrucciones recogidas en
esta sección. De lo contrario, podría producirse un acci-dente con el consiguiente riesgo de lesio-
nes graves o incluso mortales.
■Medidas de precaución relativas al arrastre de un remolque
Cuando remolque, asegúrese de que no supera los límites de peso. ( P.303)
■Para evitar accidentes o lesiones
●Vehículos con rueda de repuesto com- pacta:No arrastre un remolque si el vehículo
está usando la rueda de repuesto com- pacta.
●Vehículos con kit de emergencia de reparación de pinchazos:
No arrastre un remolque si el vehículo está usando un neumático reparado con el kit de emergencia de reparación de
pinchazos.
●No utilice el control dinámico de la velo- cidad de crucero asis tido por radar con
rango de marchas completo (si el vehí- culo dispone de ello) ni el control de la velocidad de crucero (si el vehículo dis-
pone de ello) cuando arrastre un remol- que.
■Velocidad del vehículo con remolque
Respete la legislación en materia de velo-
cidad máxima permitida para remolques.
■Antes de bajar pendientes o declives largos
Reduzca la velocidad y la marcha. No obs-
tante, no cambie a una marcha inferior de manera repentina mientras desciende por una pendiente pronunciada o larga.
■Uso del pedal del freno
No mantenga pisado el pedal del freno en exceso o durante periodos de tiempo lar-gos.
De lo contrario, los frenos pueden recalen- tarse y reducir su eficacia.
Límites de peso
Soporte y enganche para
remolque

303
4
4-1. Antes de conducir
Conducción

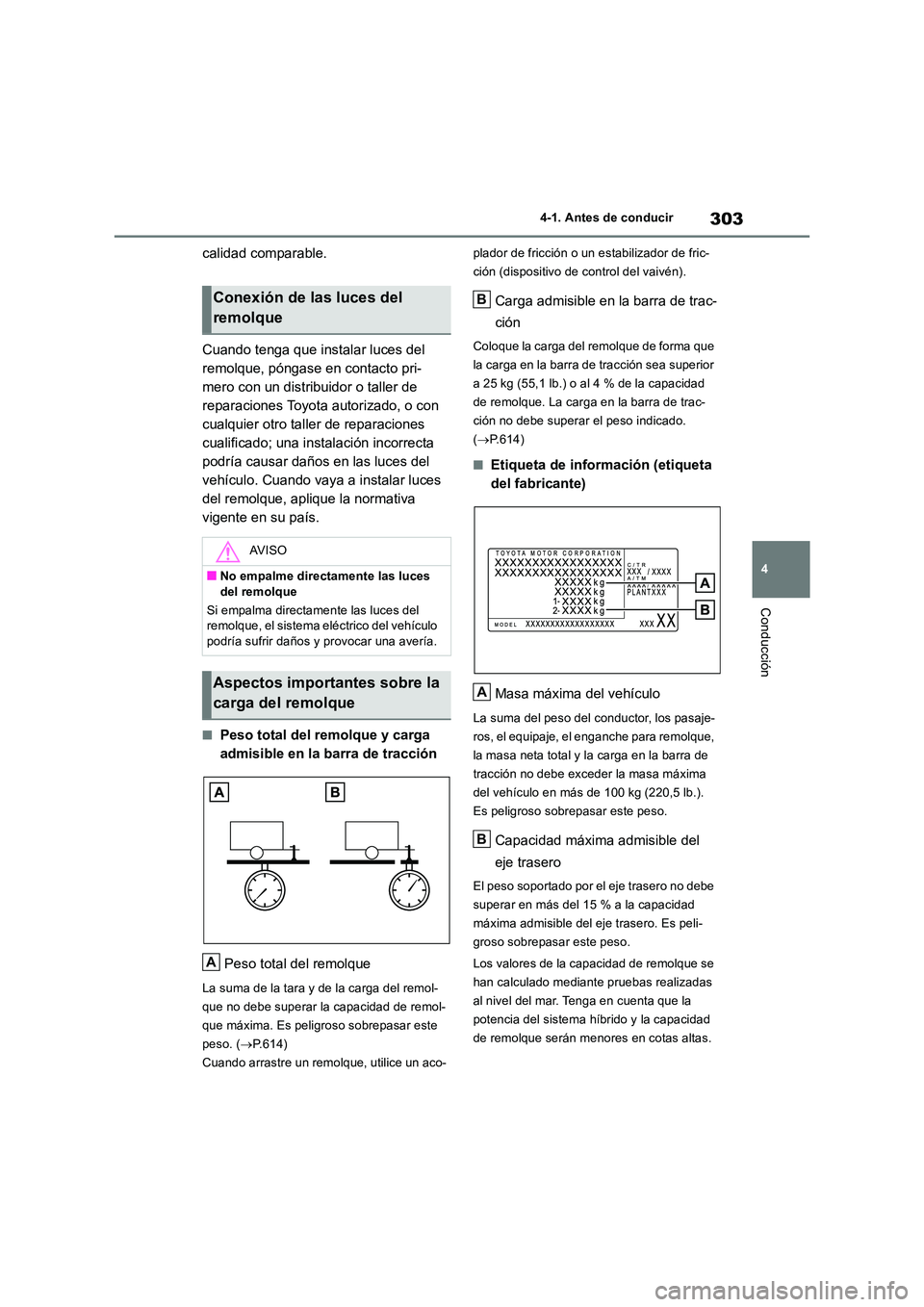

calidad comparable.
Cuando tenga que instalar luces del
remolque, póngase en contacto pri-
mero con un distribuidor o taller de
reparaciones Toyota autorizado, o con
cualquier otro taller de reparaciones
cualificado; una instalación incorrecta
podría causar daños en las luces del
vehículo. Cuando vaya a instalar luces
del remolque, aplique la normativa
vigente en su país.
■Peso total del remolque y carga
admisible en la barra de tracción
Peso total del remolque
La suma de la tara y de la carga del remol-
que no debe superar la capacidad de remol-
que máxima. Es peligroso sobrepasar este
peso. ( P.614)
Cuando arrastre un remolque, utilice un aco-
plador de fricción o un estabilizador de fric-
ción (dispositivo de control del vaivén).
Carga admisible en la barra de trac-
ción
Coloque la carga del remolque de forma que
la carga en la barra de tracción sea superior
a 25 kg (55,1 lb.) o al 4 % de la capacidad
de remolque. La carga en la barra de trac-
ción no debe superar el peso indicado.
( P.614)
■Etiqueta de información (etiqueta
del fabricante)
Masa máxima del vehículo
La suma del peso del conductor, los pasaje-
ros, el equipaje, el enganche para remolque,
la masa neta total y la carga en la barra de
tracción no debe exceder la masa máxima
del vehículo en más de 100 kg (220,5 lb.).
Es peligroso sobrepasar este peso.
Capacidad máxima admisible del
eje trasero
El peso soportado por el eje trasero no debe
superar en más del 15 % a la capacidad
máxima admisible del eje trasero. Es peli-
groso sobrepasar este peso.
Los valores de la capacidad de remolque se
han calculado mediante pruebas realizadas
al nivel del mar. Tenga en cuenta que la
potencia del sistema híbrido y la capacidad
de remolque serán menores en cotas altas.
Conexión de las luces del
remolque
AV I S O
■No empalme directamente las luces
del remolque
Si empalma directamente las luces del remolque, el sistema eléctrico del vehículo podría sufrir daños y provocar una avería.
Aspectos importantes sobre la
carga del remolque
A
B
A
B

3044-1. Antes de conducir

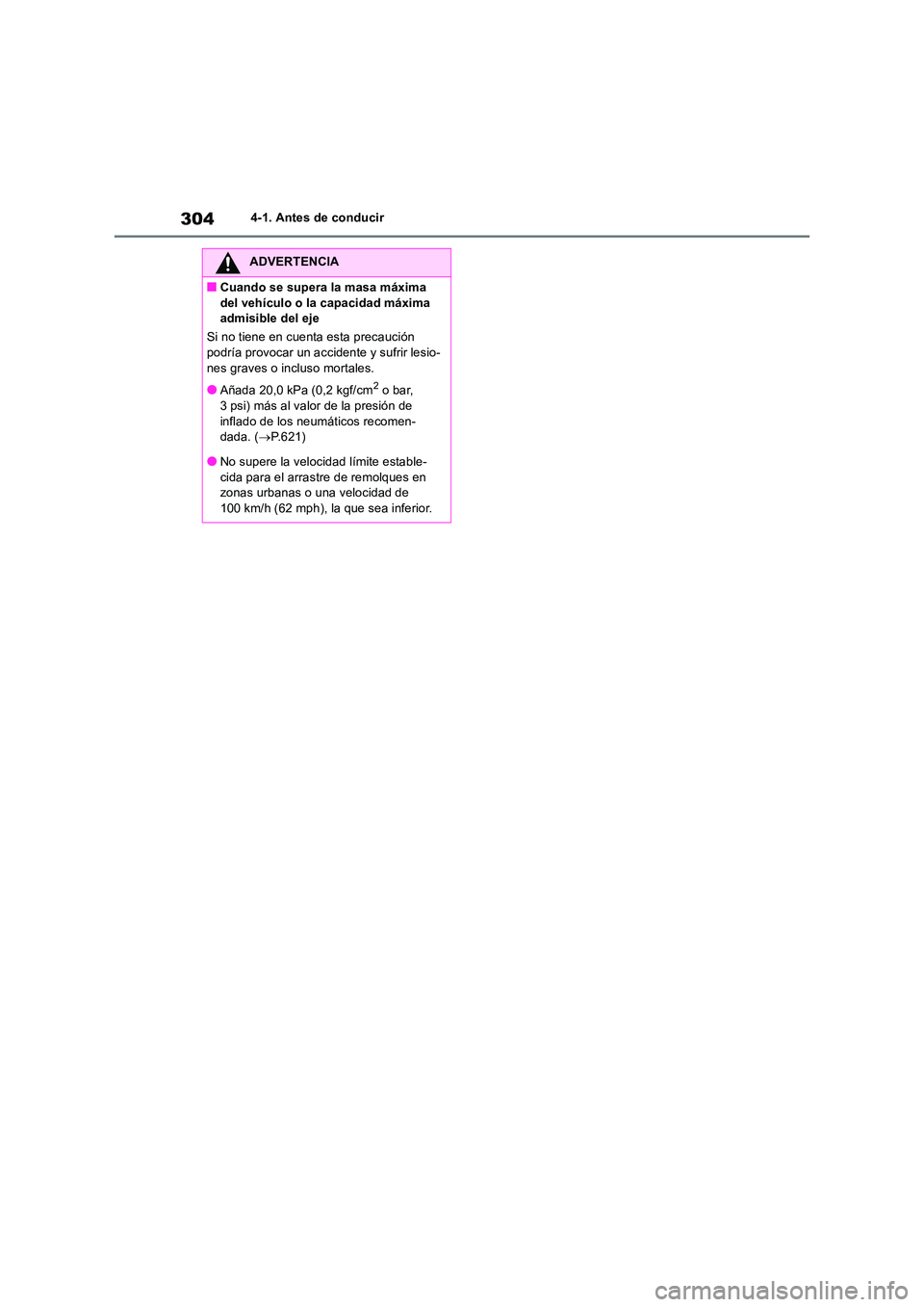

ADVERTENCIA
■Cuando se supera la masa máxima
del vehículo o la capacidad máxima admisible del eje
Si no tiene en cuenta esta precaución podría provocar un accidente y sufrir lesio-
nes graves o incluso mortales.
●Añada 20,0 kPa (0,2 kgf/cm2 o bar,
3 psi) más al valor de la presión de
inflado de los neumáticos recomen- dada. ( P.621)
●No supere la velocidad límite estable-
cida para el arrastre de remolques en zonas urbanas o una velocidad de 100 km/h (62 mph), la que sea inferior.

305
4 4-1. Antes de conducir
Conducción
457 mm (18,0 pul.)
461 mm (18,1 pul.)
536 mm (21,1 pul.)

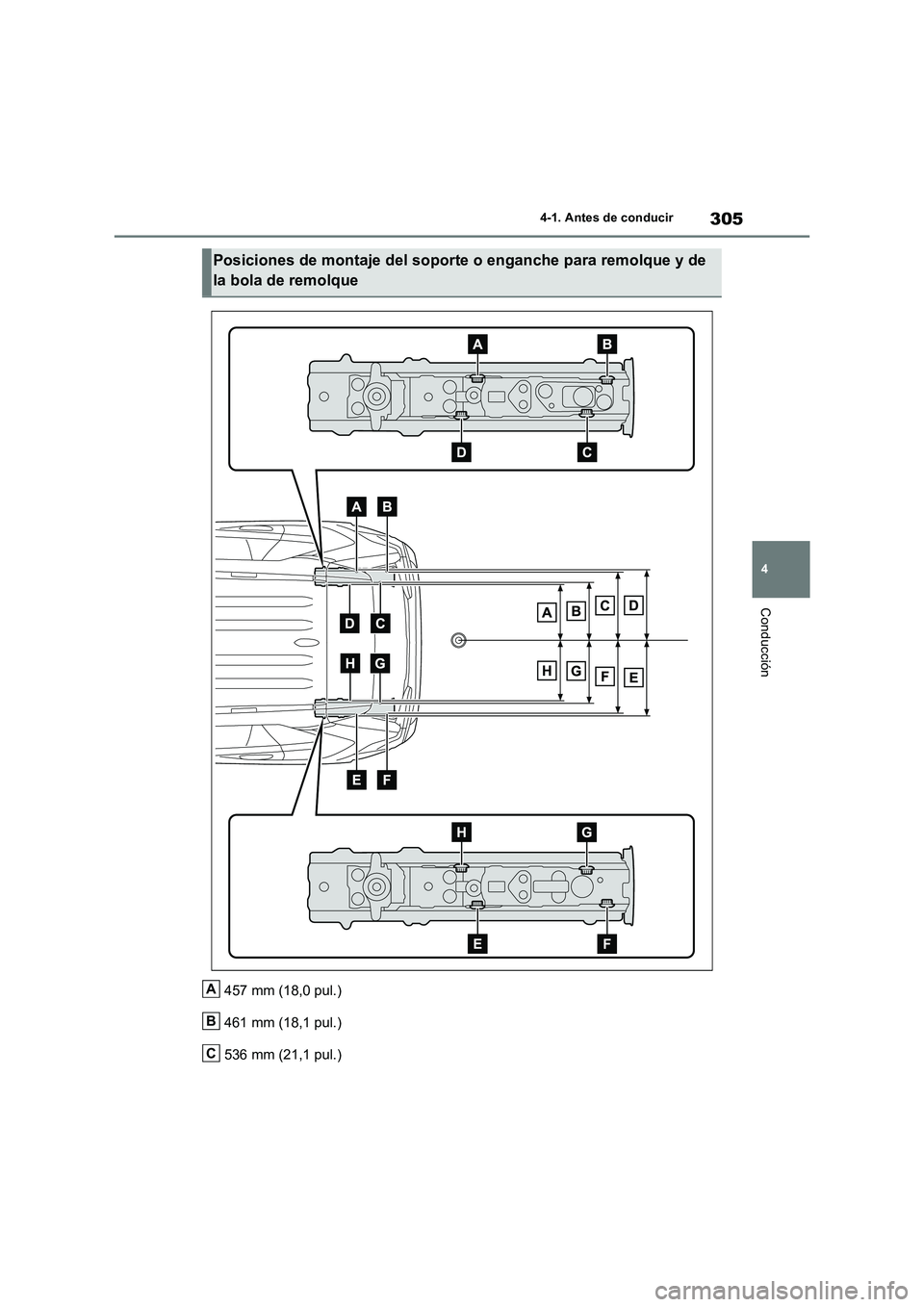

Posiciones de montaje del soporte o enganche para remolque y de
la bola de remolque
A
B
C

3064-1. Antes de conducir

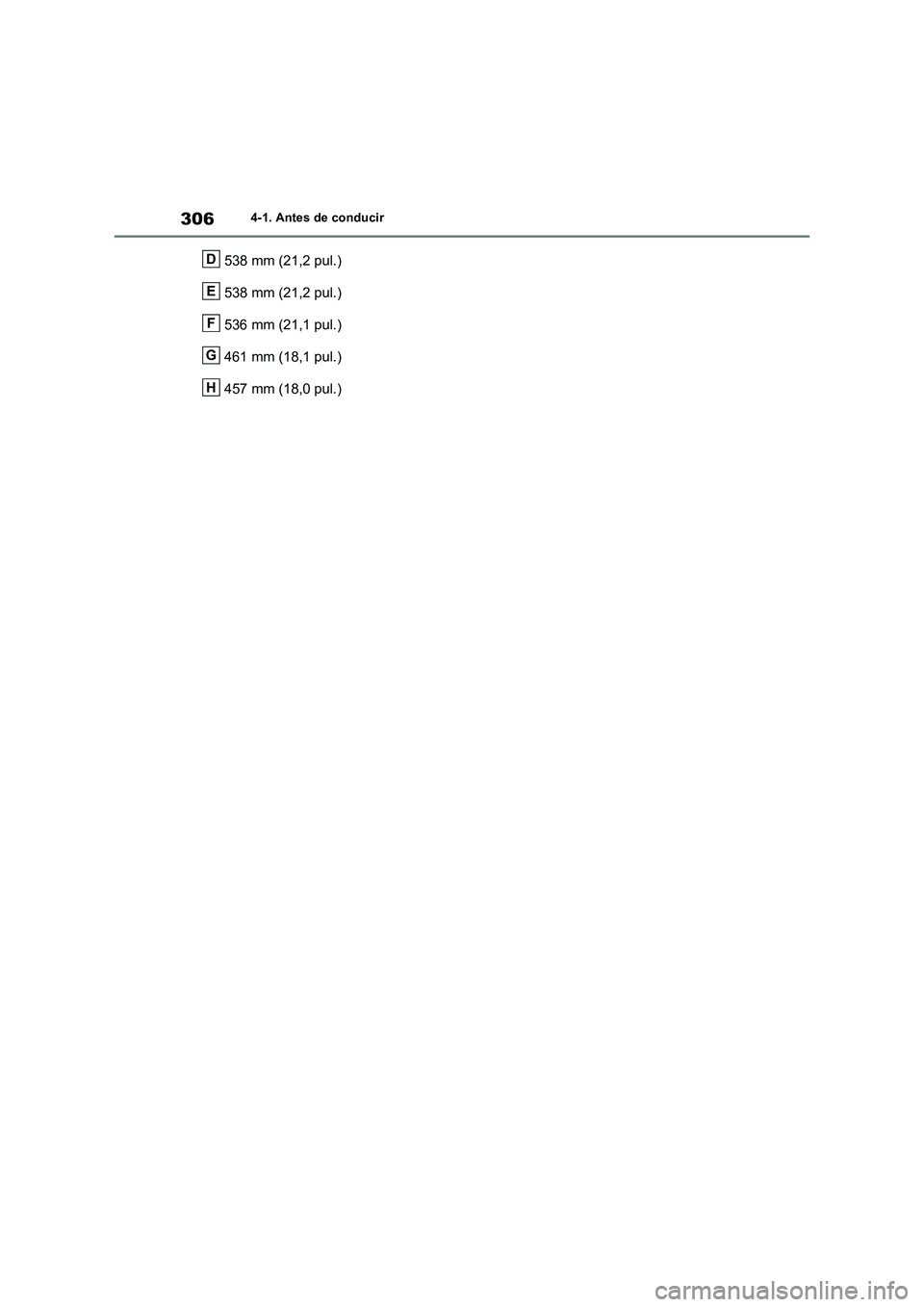

538 mm (21,2 pul.)
538 mm (21,2 pul.)
536 mm (21,1 pul.)
461 mm (18,1 pul.)
457 mm (18,0 pul.)D
E
F
G
H

307
4 4-1. Antes de conducir
Conducción
3 mm (0,12 pul.)
14 mm (0,6 pul.)A
B

3084-1. Antes de conducir

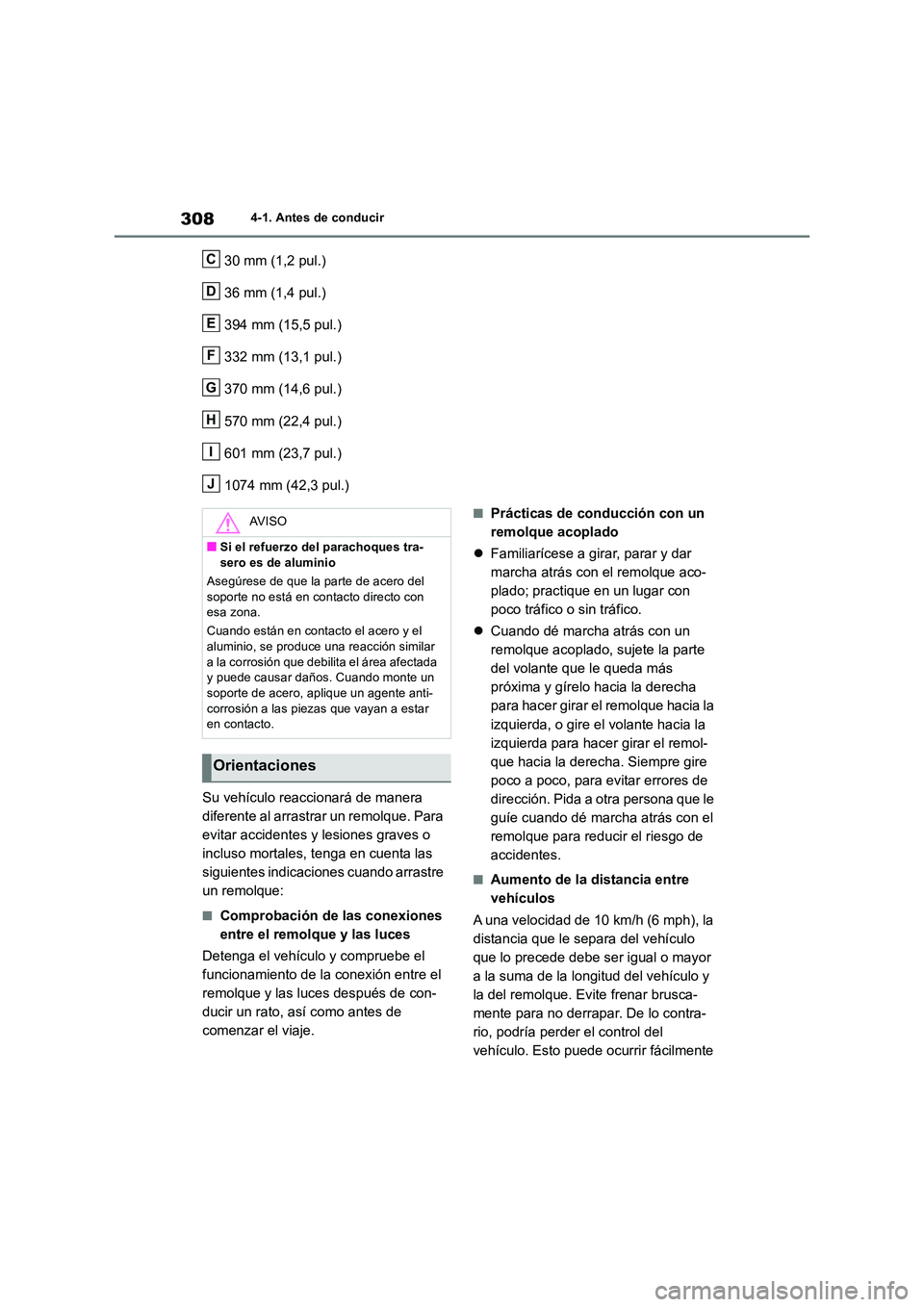

30 mm (1,2 pul.)
36 mm (1,4 pul.)
394 mm (15,5 pul.)
332 mm (13,1 pul.)
370 mm (14,6 pul.)
570 mm (22,4 pul.)
601 mm (23,7 pul.)
1074 mm (42,3 pul.)
Su vehículo reaccionará de manera
diferente al arrastrar un remolque. Para
evitar accidentes y lesiones graves o
incluso mortales, tenga en cuenta las
siguientes indicaciones cuando arrastre
un remolque:
■Comprobación de las conexiones
entre el remolque y las luces
Detenga el vehículo y compruebe el
funcionamiento de la conexión entre el
remolque y las luces después de con-
ducir un rato, así como antes de
comenzar el viaje.
■Prácticas de conducción con un
remolque acoplado
 Familiarícese a girar, parar y dar
marcha atrás con el remolque aco-
plado; practique en un lugar con
poco tráfico o sin tráfico.
 Cuando dé marcha atrás con un
remolque acoplado, sujete la parte
del volante que le queda más
próxima y gírelo hacia la derecha
para hacer girar el remolque hacia la
izquierda, o gire el volante hacia la
izquierda para hacer girar el remol-
que hacia la derecha. Siempre gire
poco a poco, para evitar errores de
dirección. Pida a otra persona que le
guíe cuando dé marcha atrás con el
remolque para reducir el riesgo de
accidentes.
■Aumento de la distancia entre
vehículos
A una velocidad de 10 km/h (6 mph), la
distancia que le separa del vehículo
que lo precede debe ser igual o mayor
a la suma de la longitud del vehículo y
la del remolque. Evite frenar brusca-
mente para no derrapar. De lo contra-
rio, podría perder el control del
vehículo. Esto puede ocurrir fácilmente
C
D
E
F
G
H
I
J
AV I S O
■Si el refuerzo del parachoques tra-
sero es de aluminio
Asegúrese de que la parte de acero del soporte no está en contacto directo con esa zona.
Cuando están en contacto el acero y el
aluminio, se produce una reacción similar a la corrosión que debilita el área afectada y puede causar daños. Cuando monte un
soporte de acero, aplique un agente anti- corrosión a las piezas que vayan a estar en contacto.
Orientaciones

309
4 4-1. Antes de conducir
Conducción

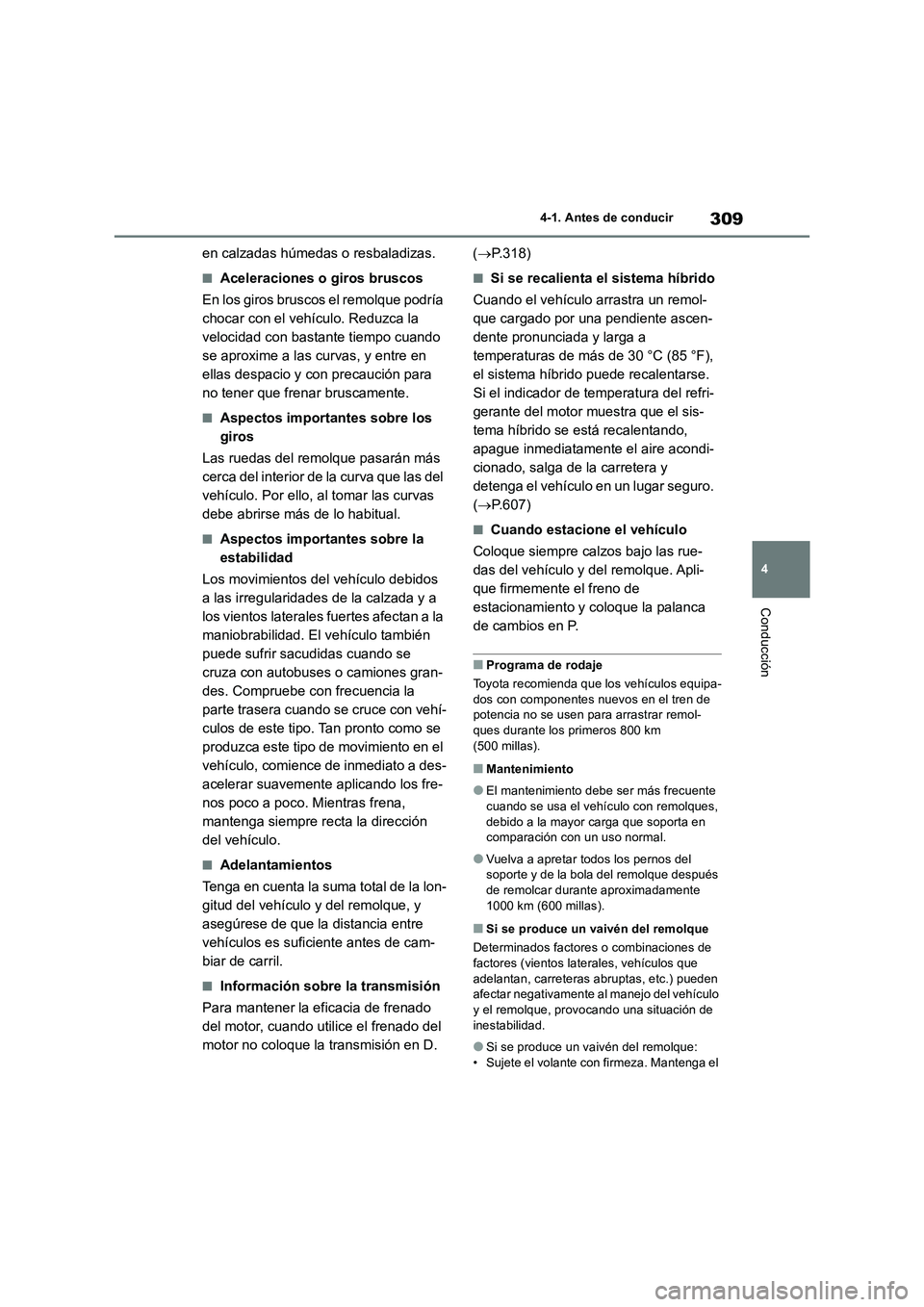

en calzadas húmedas o resbaladizas.
■Aceleraciones o giros bruscos
En los giros bruscos el remolque podría
chocar con el vehículo. Reduzca la
velocidad con bastante tiempo cuando
se aproxime a las curvas, y entre en
ellas despacio y con precaución para
no tener que frenar bruscamente.
■Aspectos importantes sobre los
giros
Las ruedas del remolque pasarán más
cerca del interior de la curva que las del
vehículo. Por ello, al tomar las curvas
debe abrirse más de lo habitual.
■Aspectos importantes sobre la
estabilidad
Los movimientos del vehículo debidos
a las irregularidades de la calzada y a
los vientos laterales fuertes afectan a la
maniobrabilidad. El vehículo también
puede sufrir sacudidas cuando se
cruza con autobuses o camiones gran-
des. Compruebe con frecuencia la
parte trasera cuando se cruce con vehí-
culos de este tipo. Tan pronto como se
produzca este tipo de movimiento en el
vehículo, comience de inmediato a des-
acelerar suavemente aplicando los fre-
nos poco a poco. Mientras frena,
mantenga siempre recta la dirección
del vehículo.
■Adelantamientos
Tenga en cuenta la suma total de la lon-
gitud del vehículo y del remolque, y
asegúrese de que la distancia entre
vehículos es suficiente antes de cam-
biar de carril.
■Información sobre la transmisión
Para mantener la eficacia de frenado
del motor, cuando utilice el frenado del
motor no coloque la transmisión en D. (P.318)
■Si se recalienta el sistema híbrido
Cuando el vehículo arrastra un remol-
que cargado por una pendiente ascen-
dente pronunciada y larga a
temperaturas de más de 30 °C (85 °F),
el sistema híbrido puede recalentarse.
Si el indicador de temperatura del refri-
gerante del motor muestra que el sis-
tema híbrido se está recalentando,
apague inmediatamente el aire acondi-
cionado, salga de la carretera y
detenga el vehículo en un lugar seguro.
(P.607)
■Cuando estacione el vehículo
Coloque siempre calzos bajo las rue-
das del vehículo y del remolque. Apli-
que firmemente el freno de
estacionamiento y coloque la palanca
de cambios en P.
■Programa de rodaje
Toyota recomienda que los vehículos equipa-
dos con componentes nuevos en el tren de
potencia no se usen para arrastrar remol-
ques durante los primeros 800 km
(500 millas).
■Mantenimiento
●El mantenimiento debe ser más frecuente
cuando se usa el vehículo con remolques,
debido a la mayor carga que soporta en
comparación con un uso normal.
●Vuelva a apretar todos los pernos del
soporte y de la bola del remolque después
de remolcar durante aproximadamente
1000 km (600 millas).
■Si se produce un vaivén del remolque
Determinados factores o combinaciones de
factores (vientos laterales, vehículos que
adelantan, carreteras abruptas, etc.) pueden
afectar negativamente al manejo del vehículo
y el remolque, provocando una situación de
inestabilidad.
●Si se produce un vaivén del remolque:
• Sujete el volante con firmeza. Mantenga el

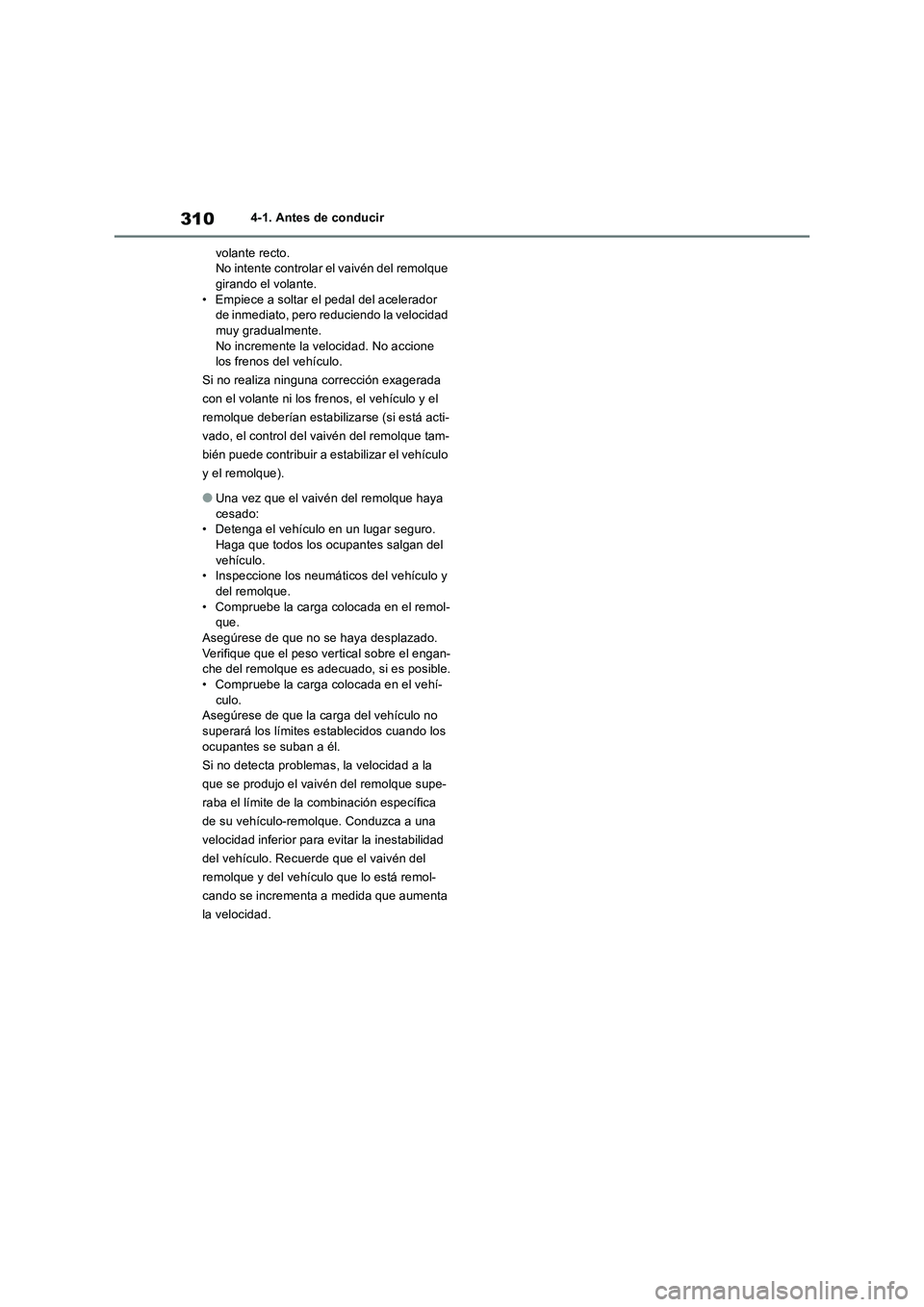

3104-1. Antes de conducir
volante recto.
No intente controlar el vaivén del remolque
girando el volante.
• Empiece a soltar el pedal del acelerador
de inmediato, pero reduciendo la velocidad
muy gradualmente.
No incremente la velocidad. No accione
los frenos del vehículo.
Si no realiza ninguna corrección exagerada
con el volante ni los frenos, el vehículo y el
remolque deberían estabilizarse (si está acti-
vado, el control del vaivén del remolque tam-
bién puede contribuir a estabilizar el vehículo
y el remolque).
●Una vez que el vaivén del remolque haya
cesado:
• Detenga el vehículo en un lugar seguro.
Haga que todos los ocupantes salgan del
vehículo.
• Inspeccione los neumáticos del vehículo y
del remolque.
• Compruebe la carga colocada en el remol-
que.
Asegúrese de que no se haya desplazado.
Verifique que el peso vertical sobre el engan-
che del remolque es adecuado, si es posible.
• Compruebe la carga colocada en el vehí-
culo.
Asegúrese de que la carga del vehículo no
superará los límites establecidos cuando los
ocupantes se suban a él.
Si no detecta problemas, la velocidad a la
que se produjo el vaivén del remolque supe-
raba el límite de la combinación específica
de su vehículo-remolque. Conduzca a una
velocidad inferior para evitar la inestabilidad
del vehículo. Recuerde que el vaivén del
remolque y del vehículo que lo está remol-
cando se incrementa a medida que aumenta
la velocidad.
