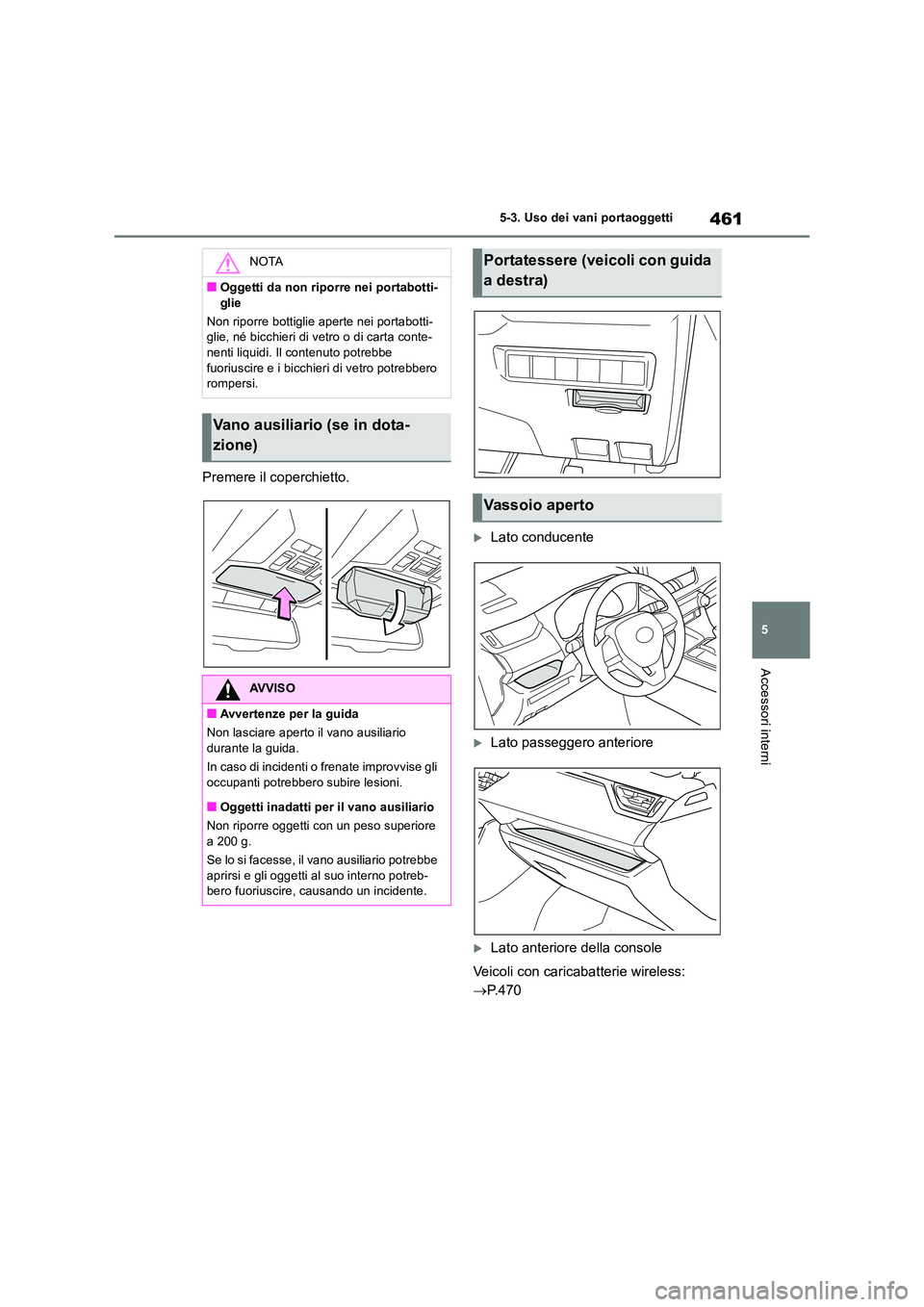

461
5
5-3. Uso dei vani portaoggetti
Accessori interni
Premere il coperchietto.
Lato conducente
Lato passeggero anteriore
Lato anteriore della console
Veicoli con caricabatterie wireless:
 P. 4 7 0
NOTA
■Oggetti da non riporre nei portabotti-
glie
Non riporre bottiglie aperte nei portabotti- glie, né bicchieri di vetro o di carta conte-nenti liquidi. Il contenuto potrebbe
fuoriuscire e i bicchieri di vetro potrebbero rompersi.
Vano ausiliario (se in dota-
zione)
AVVISO
■Avvertenze per la guida
Non lasciare aperto il vano ausiliario
durante la guida.
In caso di incidenti o frenate improvvise gli occupanti potrebbero subire lesioni.
■Oggetti inadatti per il vano ausiliario
Non riporre oggetti con un peso superiore
a 200 g.
Se lo si facesse, il vano ausiliario potrebbe aprirsi e gli oggetti al suo interno potreb-bero fuoriuscire, causando un incidente.
Portatessere (veicoli con guida
a destra)
Vassoio aperto

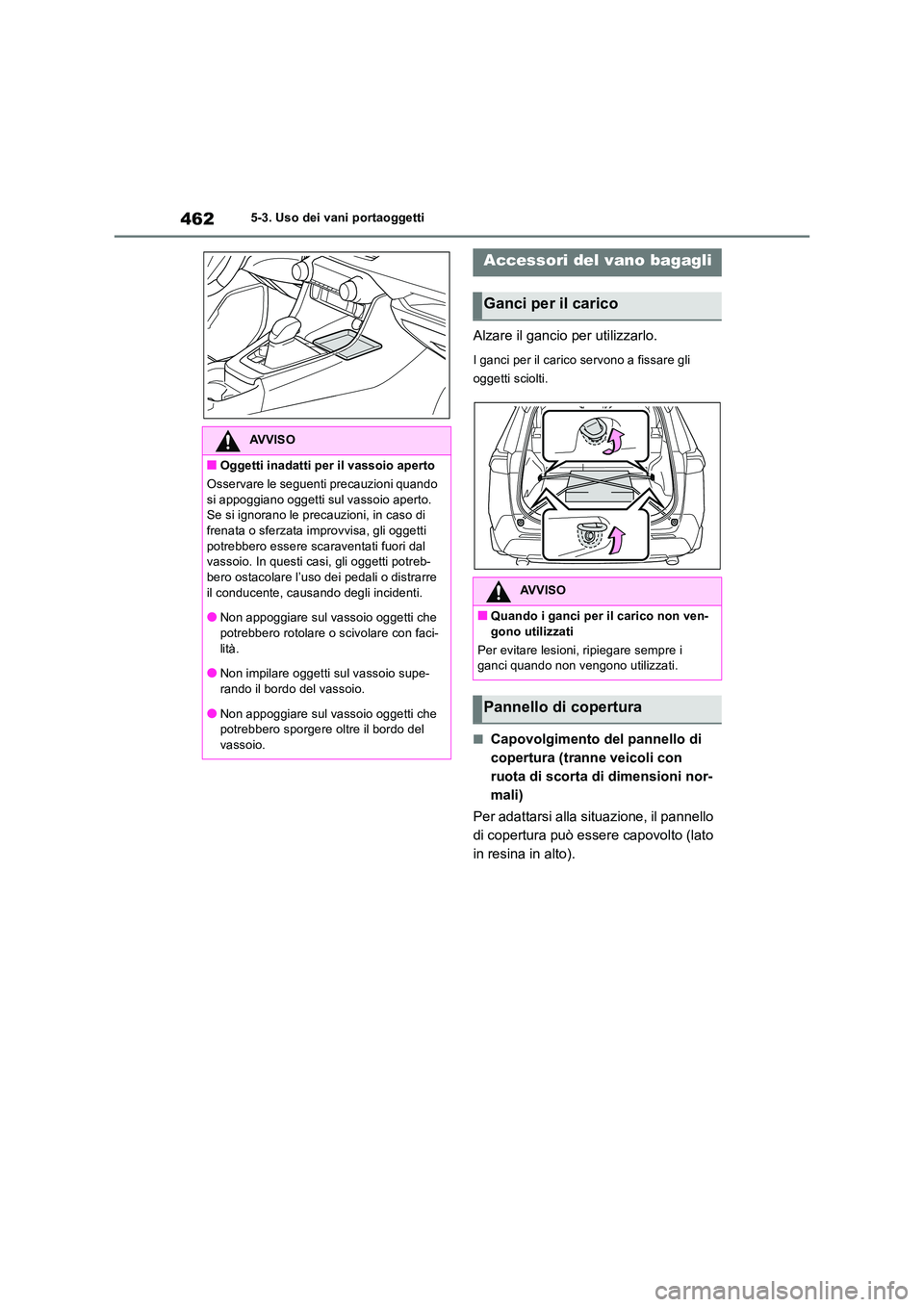

4625-3. Uso dei vani portaoggetti
Alzare il gancio per utilizzarlo.
I ganci per il carico servono a fissare gli
oggetti sciolti.
■Capovolgimento del pannello di
copertura (tranne veicoli con
ruota di scorta di dimensioni nor-
mali)
Per adattarsi alla situazione, il pannello
di copertura può essere capovolto (lato
in resina in alto).
AVVISO
■Oggetti inadatti per il vassoio aperto
Osservare le seguenti precauzioni quando
si appoggiano oggetti sul vassoio aperto. Se si ignorano le precauzioni, in caso di frenata o sferzata improvvisa, gli oggetti
potrebbero essere scaraventati fuori dal vassoio. In questi casi, gli oggetti potreb-bero ostacolare l’uso dei pedali o distrarre
il conducente, causando degli incidenti.
●Non appoggiare sul vassoio oggetti che potrebbero rotolare o scivolare con faci-
lità.
●Non impilare oggetti sul vassoio supe- rando il bordo del vassoio.
●Non appoggiare sul vassoio oggetti che potrebbero sporgere oltre il bordo del vassoio.
Accessori del vano bagagli
Ganci per il carico
AVVISO
■Quando i ganci per il carico non ven-gono utilizzati
Per evitare lesioni, ripiegare sempre i ganci quando non vengono utilizzati.
Pannello di copertura

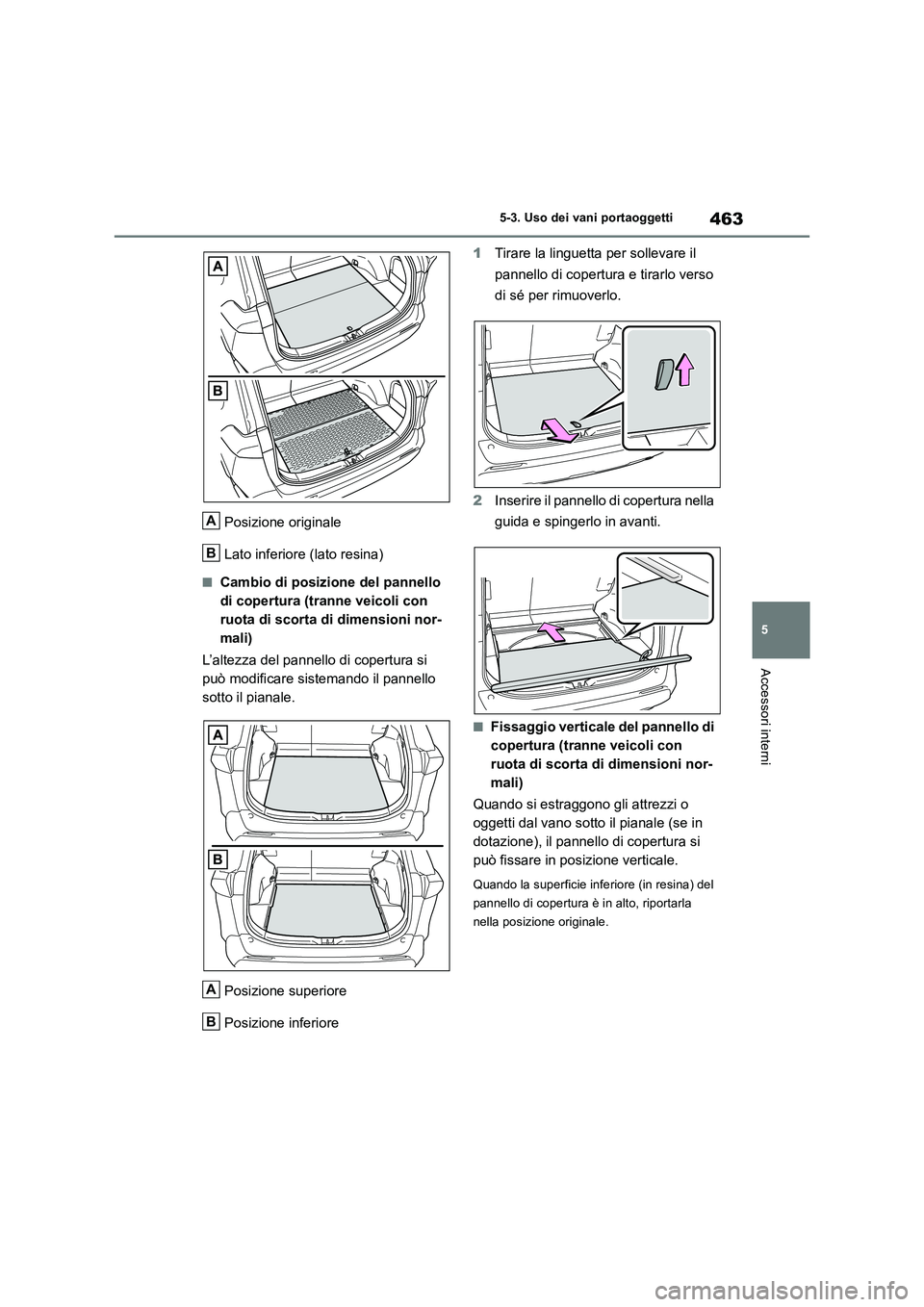

463
5
5-3. Uso dei vani portaoggetti
Accessori interni
Posizione originale
Lato inferiore (lato resina)
■Cambio di posizione del pannello
di copertura (tranne veicoli con
ruota di scorta di dimensioni nor-
mali)
L’altezza del pannello di copertura si
può modificare sistemando il pannello
sotto il pianale.
Posizione superiore
Posizione inferiore
1 Tirare la linguetta per sollevare il
pannello di copertura e tirarlo verso
di sé per rimuoverlo.
2 Inserire il pannello di copertura nella
guida e spingerlo in avanti.
■Fissaggio verticale del pannello di
copertura (tranne veicoli con
ruota di scorta di dimensioni nor-
mali)
Quando si estraggono gli attrezzi o
oggetti dal vano sotto il pianale (se in
dotazione), il pannello di copertura si
può fissare in posizione verticale.
Quando la superficie inferiore (in resina) del
pannello di copertura è in alto, riportarla
nella posizione originale.
A
B
A
B

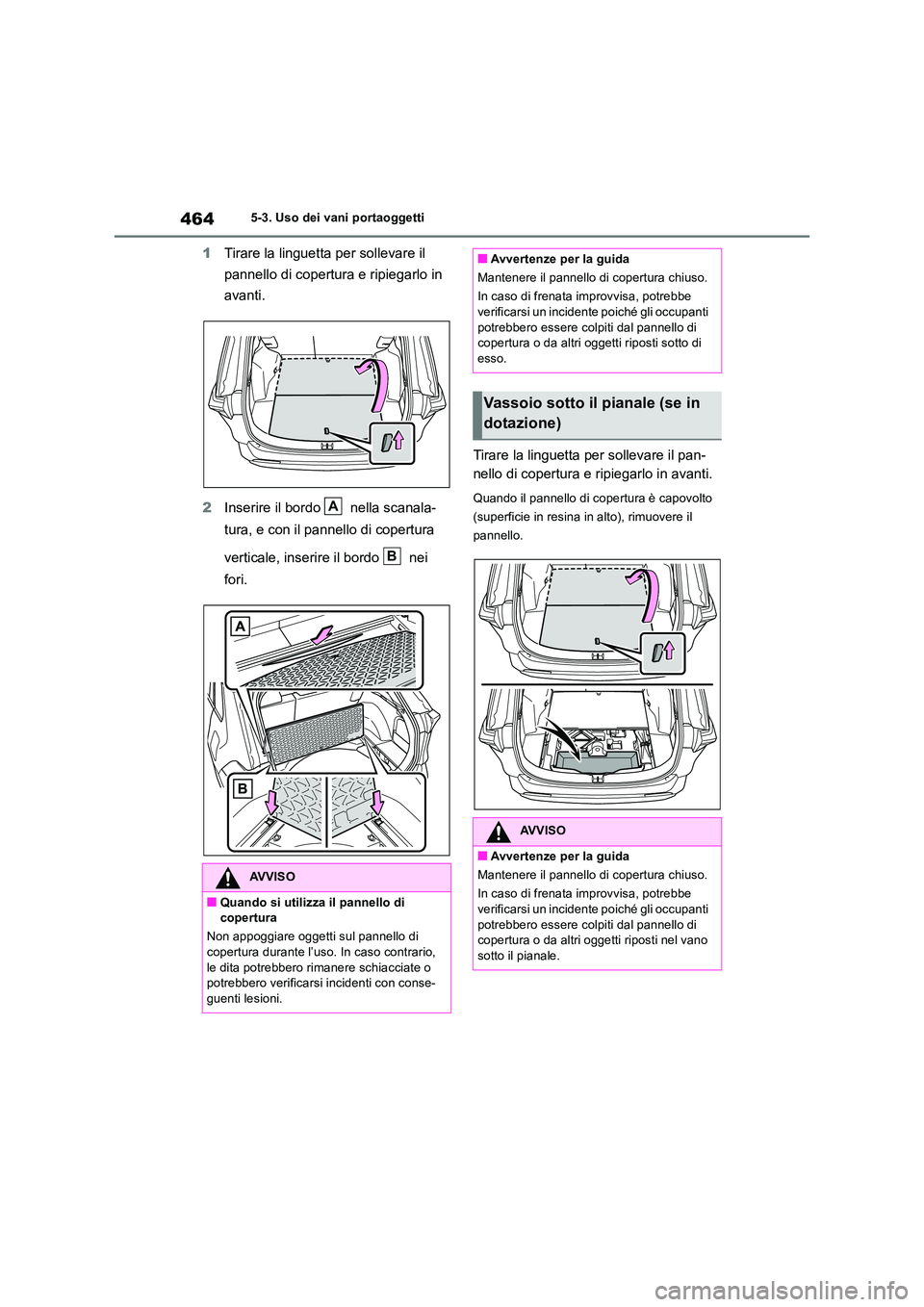

4645-3. Uso dei vani portaoggetti
1Tirare la linguetta per sollevare il
pannello di copertura e ripiegarlo in
avanti.
2 Inserire il bordo nella scanala-
tura, e con il pannello di copertura
verticale, inserire il bordo nei
fori.
Tirare la linguetta per sollevare il pan-
nello di copertura e ripiegarlo in avanti.
Quando il pannello di copertura è capovolto
(superficie in resina in alto), rimuovere il
pannello.
AVVISO
■Quando si utilizza il pannello di copertura
Non appoggiare oggetti sul pannello di copertura durante l’uso. In caso contrario,
le dita potrebbero rimanere schiacciate o potrebbero verificarsi incidenti con conse-guenti lesioni.
A
B
■Avvertenze per la guida
Mantenere il pannello di copertura chiuso.
In caso di frenata improvvisa, potrebbe verificarsi un incidente poiché gli occupanti
potrebbero essere colpiti dal pannello di copertura o da altri oggetti riposti sotto di esso.
Vassoio sotto il pianale (se in
dotazione)
AVVISO
■Avvertenze per la guida
Mantenere il pannello di copertura chiuso.
In caso di frenata improvvisa, potrebbe
verificarsi un incidente poiché gli occupanti potrebbero essere colpiti dal pannello di copertura o da altri oggetti riposti nel vano
sotto il pianale.

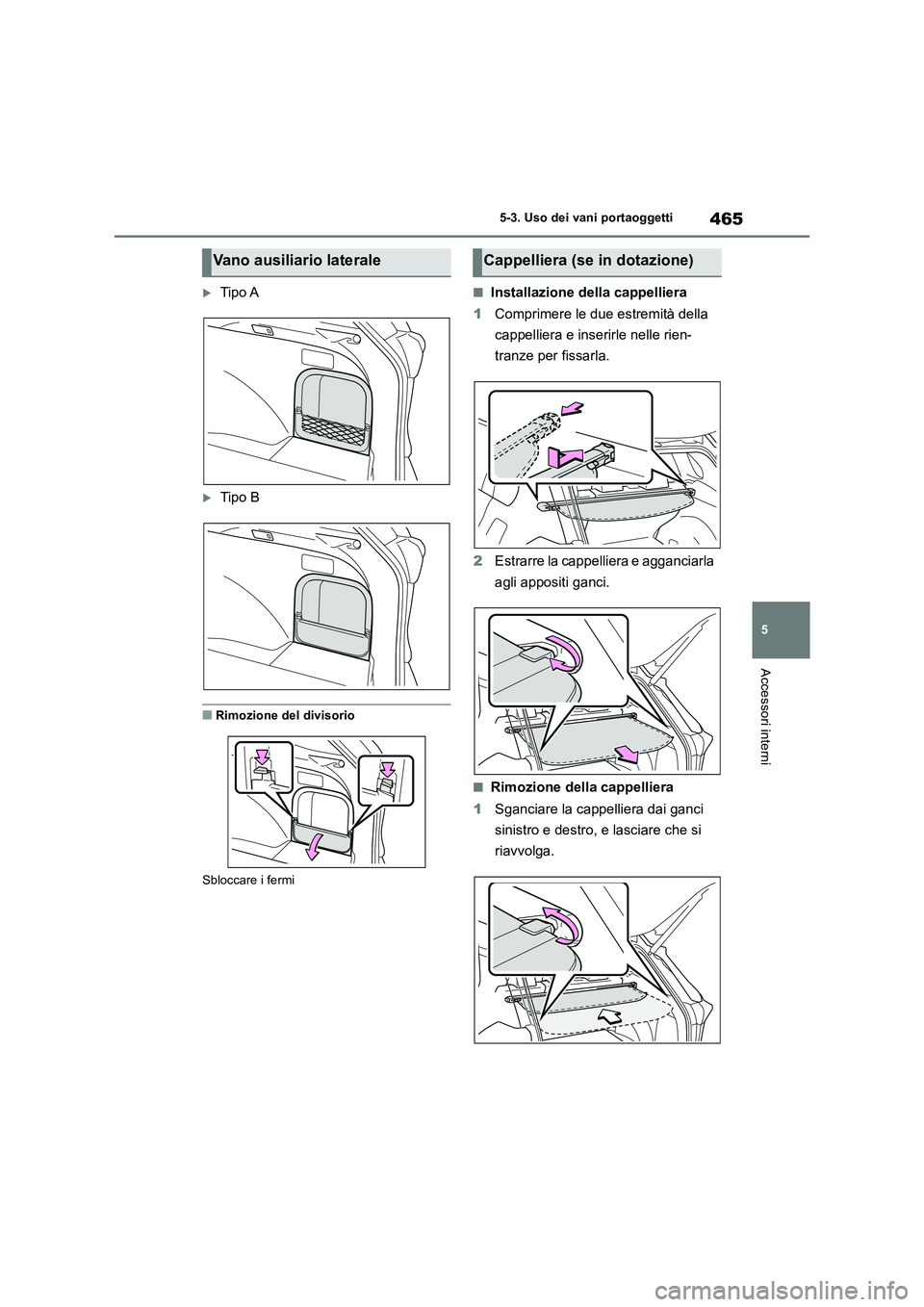

465
5 5-3. Uso dei vani portaoggetti
Accessori interni
Tipo A
Tipo B
■Rimozione del divisorio
Sbloccare i fermi
■Installazione della cappelliera
1Comprimere le due estremità della
cappelliera e inserirle nelle rien-
tranze per fissarla.
2Estrarre la cappelliera e agganciarla
agli appositi ganci.
■Rimozione della cappelliera
1Sganciare la cappelliera dai ganci
sinistro e destro, e lasciare che si
riavvolga.
Vano ausiliario lateraleCappelliera (se in dotazione)

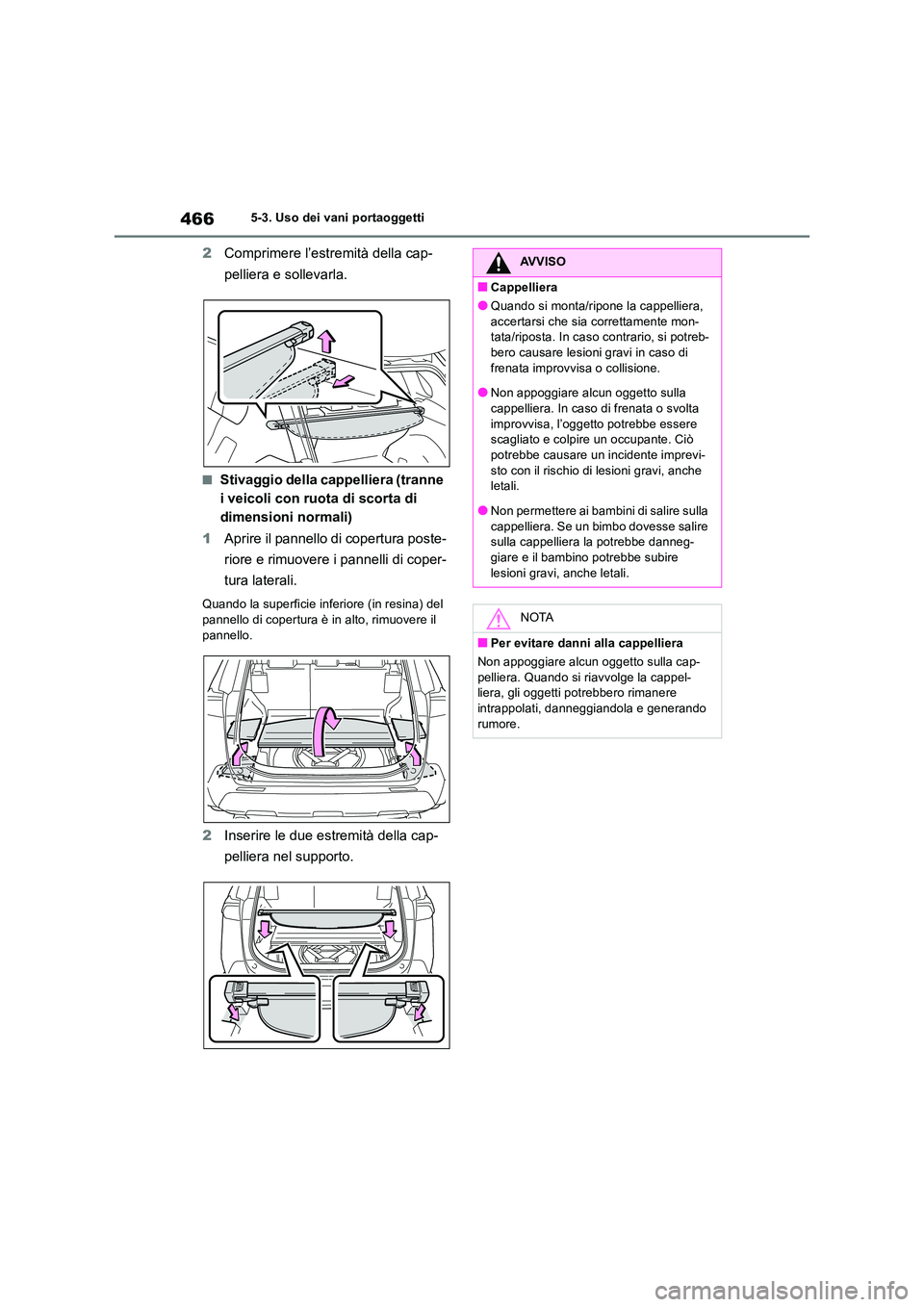

4665-3. Uso dei vani portaoggetti
2Comprimere l’estremità della cap-
pelliera e sollevarla.
■Stivaggio della cappelliera (tranne
i veicoli con ruota di scorta di
dimensioni normali)
1 Aprire il pannello di copertura poste-
riore e rimuovere i pannelli di coper-
tura laterali.
Quando la superficie inferiore (in resina) del pannello di copertura è in alto, rimuovere il
pannello.
2 Inserire le due estremità della cap-
pelliera nel supporto.
AVVISO
■Cappelliera
●Quando si monta/ripone la cappelliera,
accertarsi che sia correttamente mon- tata/riposta. In caso contrario, si potreb-bero causare lesioni gravi in caso di
frenata improvvisa o collisione.
●Non appoggiare alcun oggetto sulla cappelliera. In caso di frenata o svolta
improvvisa, l’oggetto potrebbe essere scagliato e colpire un occupante. Ciò potrebbe causare un incidente imprevi-
sto con il rischio di lesioni gravi, anche letali.
●Non permettere ai bambini di salire sulla
cappelliera. Se un bimbo dovesse salire sulla cappelliera la potrebbe danneg-giare e il bambino potrebbe subire
lesioni gravi, anche letali.
NOTA
■Per evitare danni alla cappelliera
Non appoggiare alcun oggetto sulla cap-
pelliera. Quando si riavvolge la cappel- liera, gli oggetti potrebbero rimanere intrappolati, danneggiandola e generando
rumore.

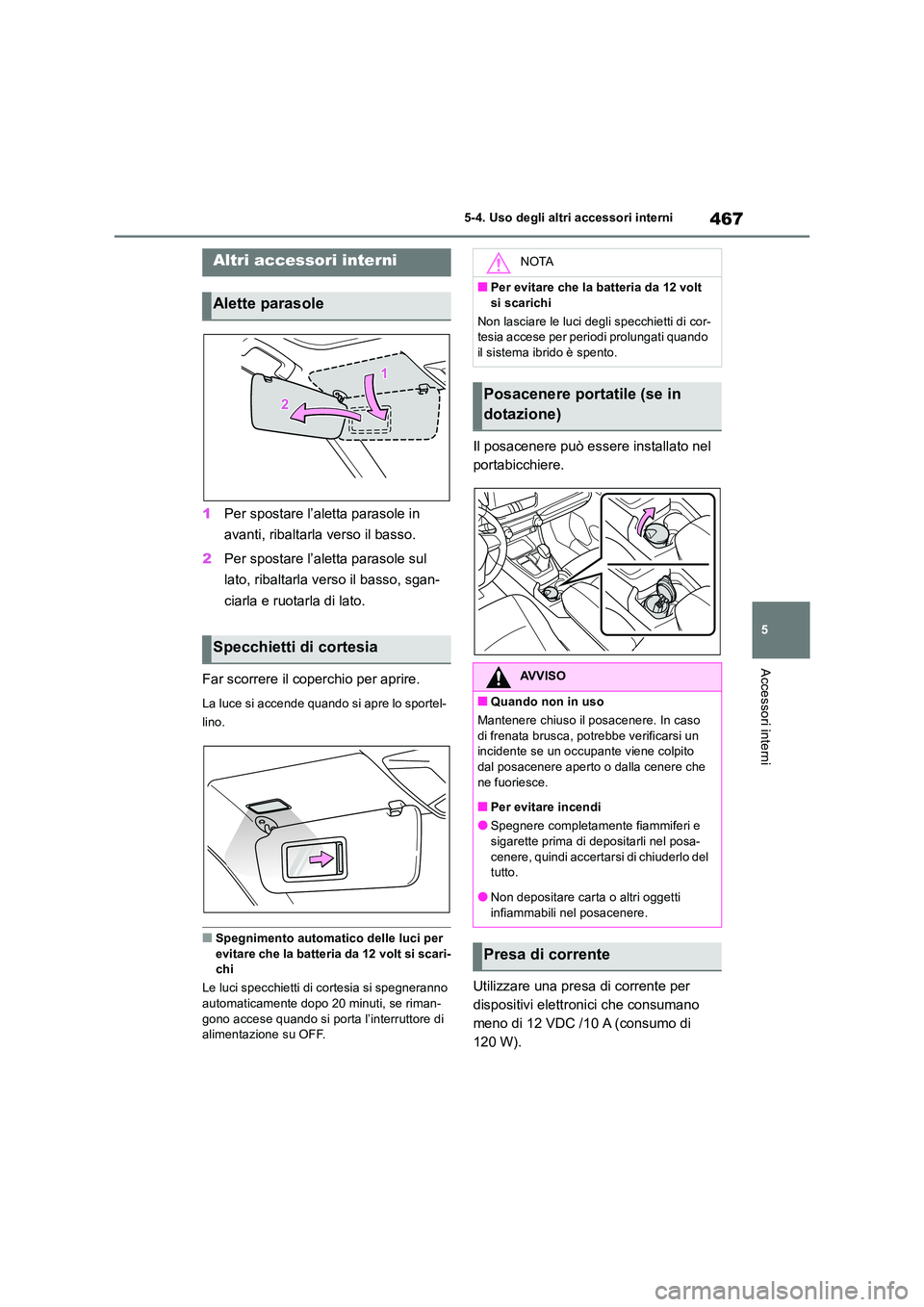

467
5
5-4. Uso degli altri accessori interni
Accessori interni
5-4.Uso deg li a ltri acce ssori inte rni
1 Per spostare l’aletta parasole in
avanti, ribaltarla verso il basso.
2 Per spostare l’aletta parasole sul
lato, ribaltarla verso il basso, sgan-
ciarla e ruotarla di lato.
Far scorrere il coperchio per aprire.
La luce si accende quando si apre lo sportel-
lino.
■Spegnimento automatico delle luci per
evitare che la batteria da 12 volt si scari- chi
Le luci specchietti di cortesia si spegneranno automaticamente dopo 20 minuti, se riman-
gono accese quando si porta l’interruttore di alimentazione su OFF.
Il posacenere può essere installato nel
portabicchiere.
Utilizzare una presa di corrente per
dispositivi elettronici che consumano
meno di 12 VDC /10 A (consumo di
120 W).
Altri accessori interni
Alette parasole
Specchietti di cortesia
NOTA
■Per evitare che la batteria da 12 volt
si scarichi
Non lasciare le luci degli specchietti di cor- tesia accese per periodi prolungati quando il sistema ibrido è spento.
Posacenere portatile (se in
dotazione)
AVVISO
■Quando non in uso
Mantenere chiuso il posacenere. In caso di frenata brusca, potrebbe verificarsi un incidente se un occupante viene colpito
dal posacenere aperto o dalla cenere che ne fuoriesce.
■Per evitare incendi
●Spegnere completamente fiammiferi e
sigarette prima di depositarli nel posa- cenere, quindi accertarsi di chiuderlo del tutto.
●Non depositare carta o altri oggetti infiammabili nel posacenere.
Presa di corrente

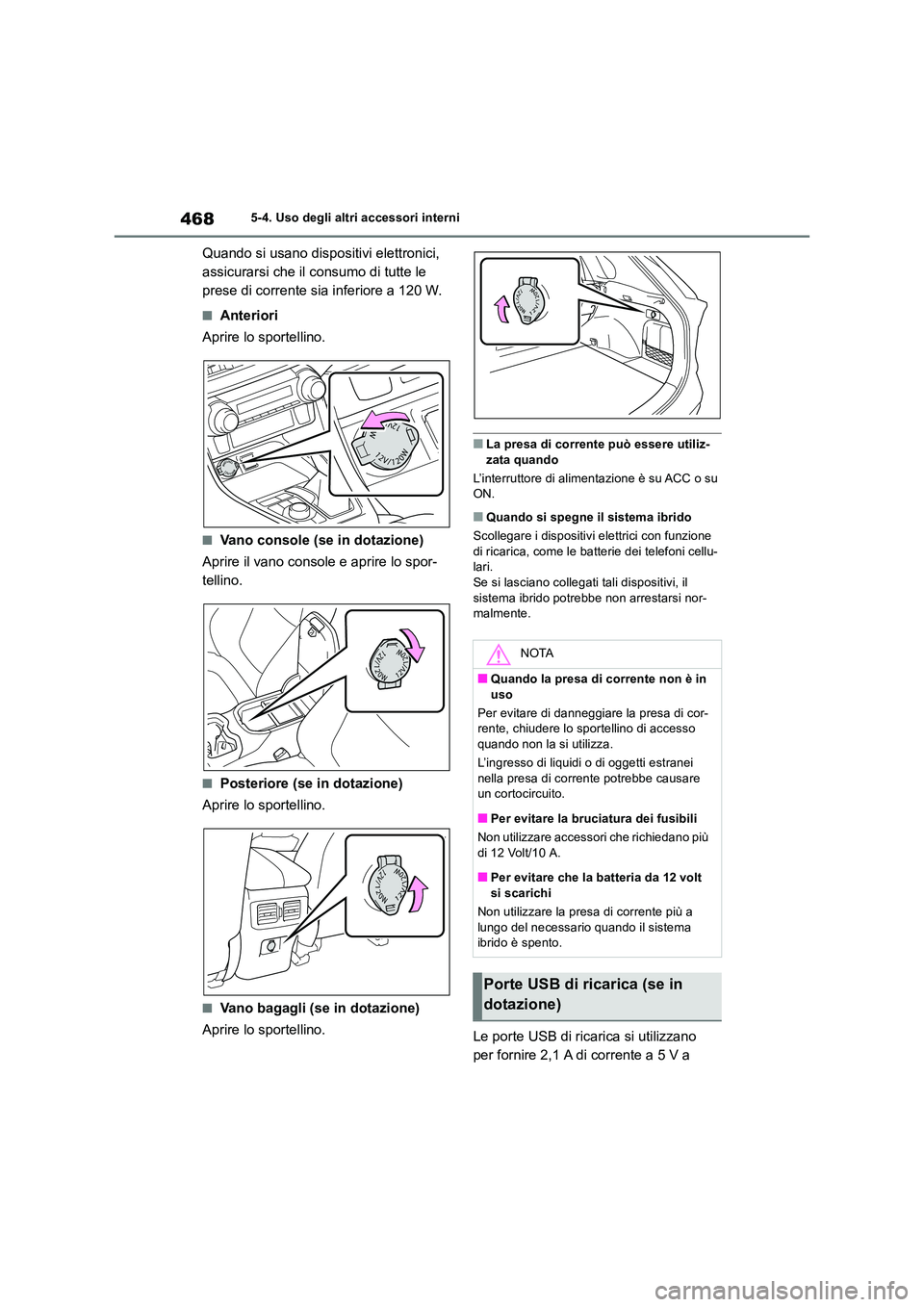

4685-4. Uso degli altri accessori interni
Quando si usano dispositivi elettronici,
assicurarsi che il consumo di tutte le
prese di corrente sia inferiore a 120 W.
■Anteriori
Aprire lo sportellino.
■Vano console (se in dotazione)
Aprire il vano console e aprire lo spor-
tellino.
■Posteriore (se in dotazione)
Aprire lo sportellino.
■Vano bagagli (se in dotazione)
Aprire lo sportellino.
■La presa di corrente può essere utiliz- zata quando
L’interruttore di alimentazione è su ACC o su ON.
■Quando si spegne il sistema ibrido
Scollegare i dispositivi elettrici con funzione
di ricarica, come le batterie dei telefoni cellu- lari. Se si lasciano collegati tali dispositivi, il
sistema ibrido potrebbe non arrestarsi nor- malmente.
Le porte USB di ricarica si utilizzano
per fornire 2,1 A di corrente a 5 V a
NOTA
■Quando la presa di corrente non è in
uso
Per evitare di danneggiare la presa di cor- rente, chiudere lo sportellino di accesso quando non la si utilizza.
L’ingresso di liquidi o di oggetti estranei
nella presa di corr ente potrebbe causare un cortocircuito.
■Per evitare la bruciatura dei fusibili
Non utilizzare accessori che richiedano più
di 12 Volt/10 A.
■Per evitare che la batteria da 12 volt si scarichi
Non utilizzare la presa di corrente più a
lungo del necessario quando il sistema ibrido è spento.
Porte USB di ricarica (se in
dotazione)

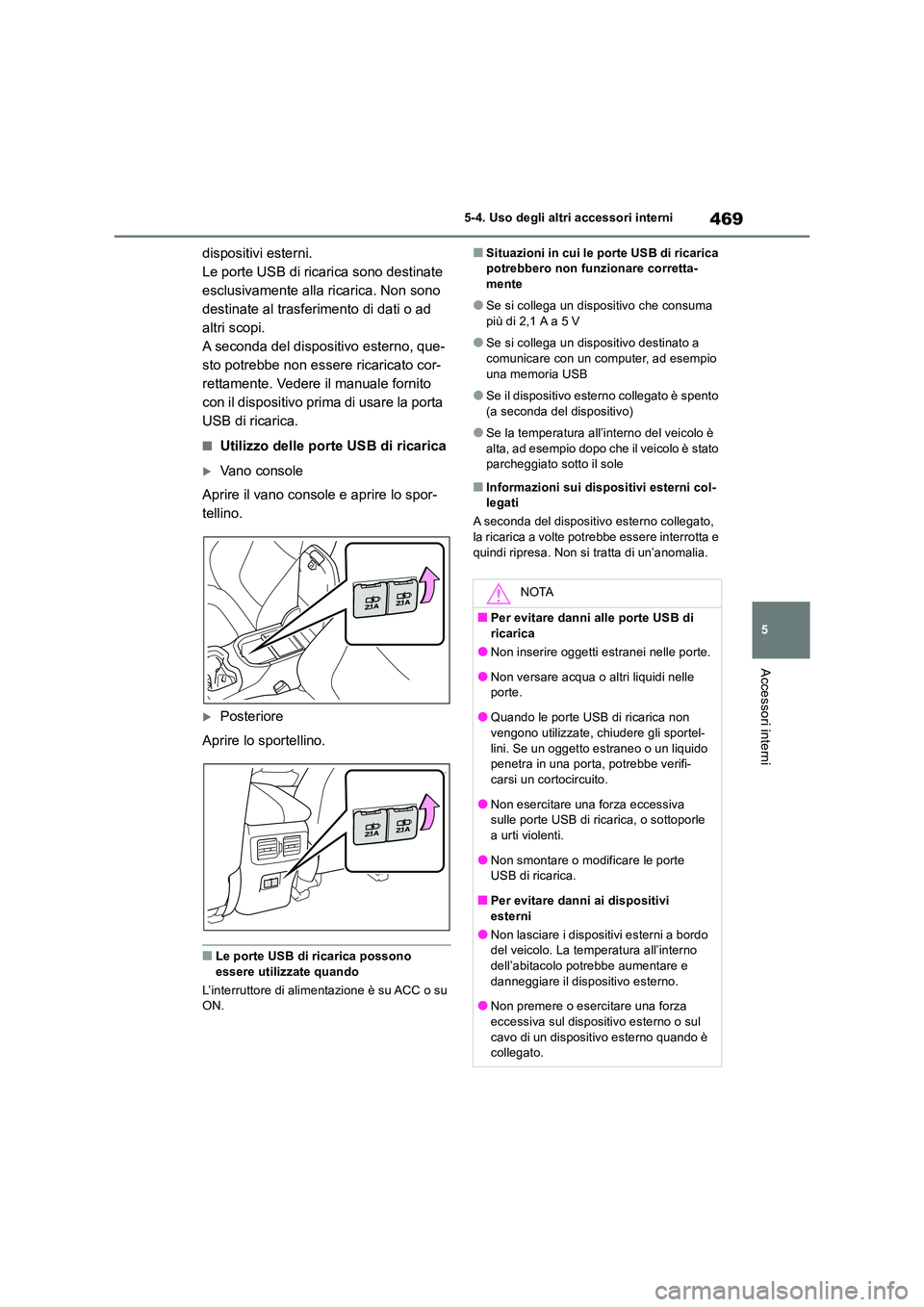

469
5
5-4. Uso degli altri accessori interni
Accessori interni
dispositivi esterni.
Le porte USB di ricarica sono destinate
esclusivamente alla ricarica. Non sono
destinate al trasferimento di dati o ad
altri scopi.
A seconda del dispositivo esterno, que-
sto potrebbe non essere ricaricato cor-
rettamente. Vedere il manuale fornito
con il dispositivo prima di usare la porta
USB di ricarica.
■Utilizzo delle porte USB di ricarica
Vano console
Aprire il vano console e aprire lo spor-
tellino.
Posteriore
Aprire lo sportellino.
■Le porte USB di ricarica possono
essere utilizzate quando
L’interruttore di alimentazione è su ACC o su ON.
■Situazioni in cui le porte USB di ricarica potrebbero non funzionare corretta-mente
●Se si collega un dispositivo che consuma più di 2,1 A a 5 V
●Se si collega un dispositivo destinato a comunicare con un computer, ad esempio
una memoria USB
●Se il dispositivo esterno collegato è spento
(a seconda del dispositivo)
●Se la temperatura all’interno del veicolo è
alta, ad esempio dopo che il veicolo è stato parcheggiato sotto il sole
■Informazioni sui dispositivi esterni col-legati
A seconda del dispositivo esterno collegato,
la ricarica a volte potrebbe essere interrotta e quindi ripresa. Non si tratta di un’anomalia.
NOTA
■Per evitare danni alle porte USB di
ricarica
●Non inserire oggetti estranei nelle porte.
●Non versare acqua o altri liquidi nelle porte.
●Quando le porte USB di ricarica non vengono utilizzate, chiudere gli sportel-
lini. Se un oggetto estraneo o un liquido penetra in una porta, potrebbe verifi-carsi un cortocircuito.
●Non esercitare una forza eccessiva sulle porte USB di ricarica, o sottoporle a urti violenti.
●Non smontare o modificare le porte USB di ricarica.
■Per evitare danni ai dispositivi
esterni
●Non lasciare i dispositivi esterni a bordo del veicolo. La temperatura all’interno dell’abitacolo potrebbe aumentare e
danneggiare il dispositivo esterno.
●Non premere o esercitare una forza eccessiva sul dispositivo esterno o sul
cavo di un dispositivo esterno quando è collegato.

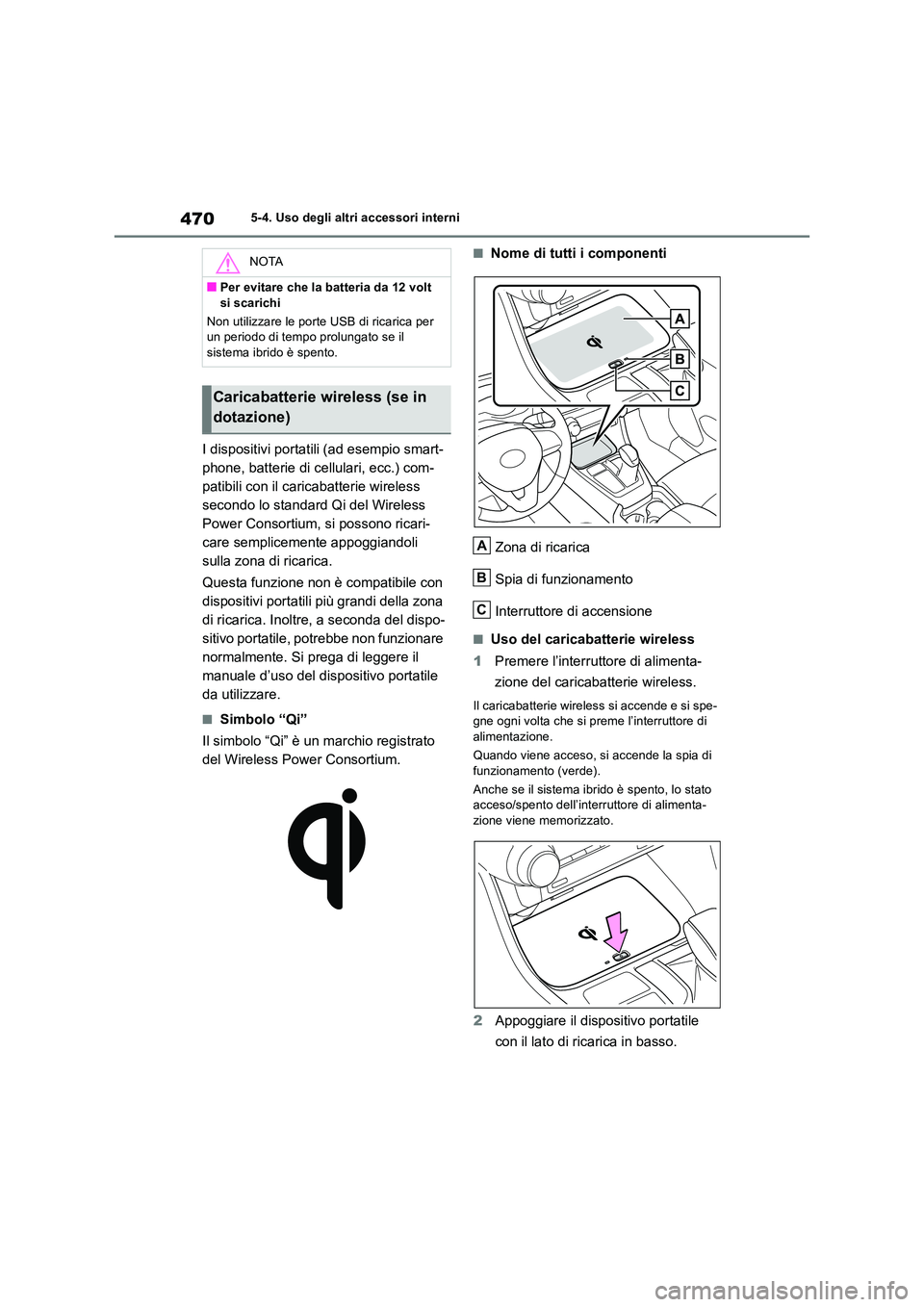

4705-4. Uso degli altri accessori interni
I dispositivi portatili (ad esempio smart-
phone, batterie di cellulari, ecc.) com-
patibili con il caricabatterie wireless
secondo lo standard Qi del Wireless
Power Consortium, si possono ricari-
care semplicemente appoggiandoli
sulla zona di ricarica.
Questa funzione non è compatibile con
dispositivi portatili più grandi della zona
di ricarica. Inoltre, a seconda del dispo-
sitivo portatile, potrebbe non funzionare
normalmente. Si prega di leggere il
manuale d’uso del dispositivo portatile
da utilizzare.
■Simbolo “Qi”
Il simbolo “Qi” è un marchio registrato
del Wireless Power Consortium.
■Nome di tutti i componenti
Zona di ricarica
Spia di funzionamento
Interruttore di accensione
■Uso del caricabatterie wireless
1 Premere l’interruttore di alimenta-
zione del caricabatterie wireless.
Il caricabatterie wireless si accende e si spe- gne ogni volta che si preme l’interruttore di alimentazione.
Quando viene acceso, si accende la spia di
funzionamento (verde).
Anche se il sistema ibrido è spento, lo stato acceso/spento dell’interruttore di alimenta-zione viene memorizzato.
2 Appoggiare il dispositivo portatile
con il lato di ricarica in basso.
NOTA
■Per evitare che la batteria da 12 volt
si scarichi
Non utilizzare le porte USB di ricarica per un periodo di tempo prolungato se il sistema ibrido è spento.
Caricabatterie wireless (se in
dotazione)
A
B
C
