TOYOTA RAV4 2020 Betriebsanleitungen (in German)

531
5

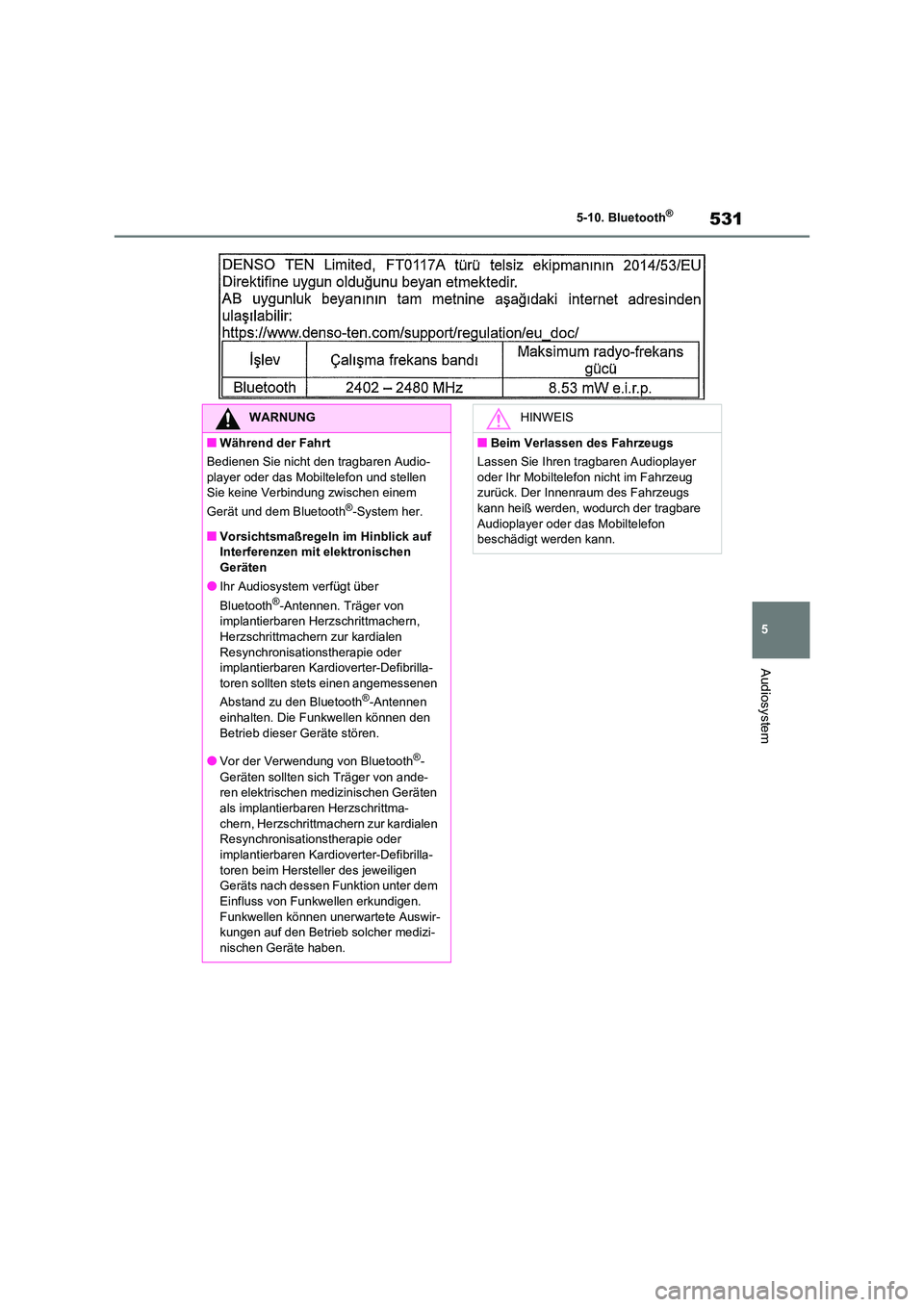

5-10. Bluetooth®
Audiosystem
WARNUNG
■Während der Fahrt
Bedienen Sie nicht den tragbaren Audio-
player oder das Mobiltelefon und stellen
Sie keine Verbindung zwischen einem
Gerät und dem Bluetooth®-System her.
■Vorsichtsmaßregeln im Hinblick auf Interferenzen mit elektronischen
Geräten
●Ihr Audiosystem verfügt über
Bluetooth®-Antennen. Träger von implantierbaren Herzschrittmachern,
Herzschrittmachern zur kardialen
Resynchronisationstherapie oder implantierbaren Kardioverter-Defibrilla-
toren sollten stets einen angemessenen
Abstand zu den Bluetooth®-Antennen
einhalten. Die Funkwellen können den Betrieb dieser Geräte stören.
●Vor der Verwendung von Bluetooth®-
Geräten sollten sich Träger von ande-
ren elektrischen medizinischen Geräten
als implantierbaren Herzschrittma- chern, Herzschrittmachern zur kardialen
Resynchronisationstherapie oder
implantierbaren Kardioverter-Defibrilla- toren beim Hersteller des jeweiligen
Geräts nach dessen Funktion unter dem
Einfluss von Funkwellen erkundigen. Funkwellen können unerwartete Auswir-
kungen auf den Betrieb solcher medizi-
nischen Geräte haben.
HINWEIS
■Beim Verlassen des Fahrzeugs
Lassen Sie Ihren tragbaren Audioplayer
oder Ihr Mobiltelefon nicht im Fahrzeug
zurück. Der Innenraum des Fahrzeugs kann heiß werden, wodurch der tragbare
Audioplayer oder das Mobiltelefon
beschädigt werden kann.

5325-10. Bluetooth®

6
533
6

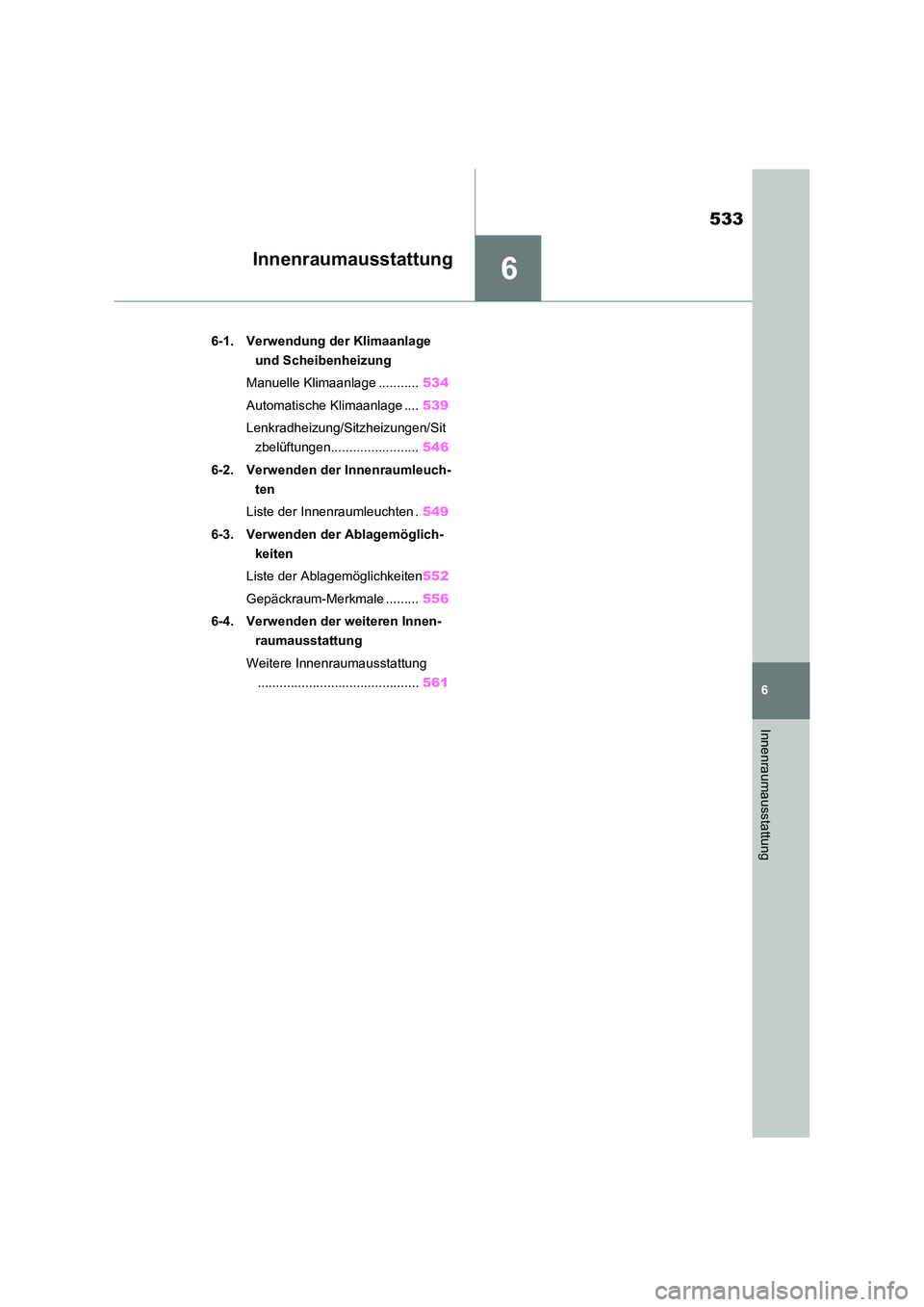

Innenraumausstattung
Innenraumausstattung
6-1. Verwendung der Klimaanlage
und Scheibenheizung
Manuelle Klimaanlage ........... 534
Automatische Klimaanlage .... 539
Lenkradheizung/Sitzheizungen/Sit
zbelüftungen........................ 546
6-2. Verwenden der Innenraumleuch-
ten
Liste der Innenraumleuchten . 549
6-3. Verwenden der Ablagemöglich-
keiten
Liste der Ablagemöglichkeiten 552
Gepäckraum-Merkmale ......... 556
6-4. Verwenden der weiteren Innen-
raumausstattung
Weitere Innenraumausstattung
............................................ 561

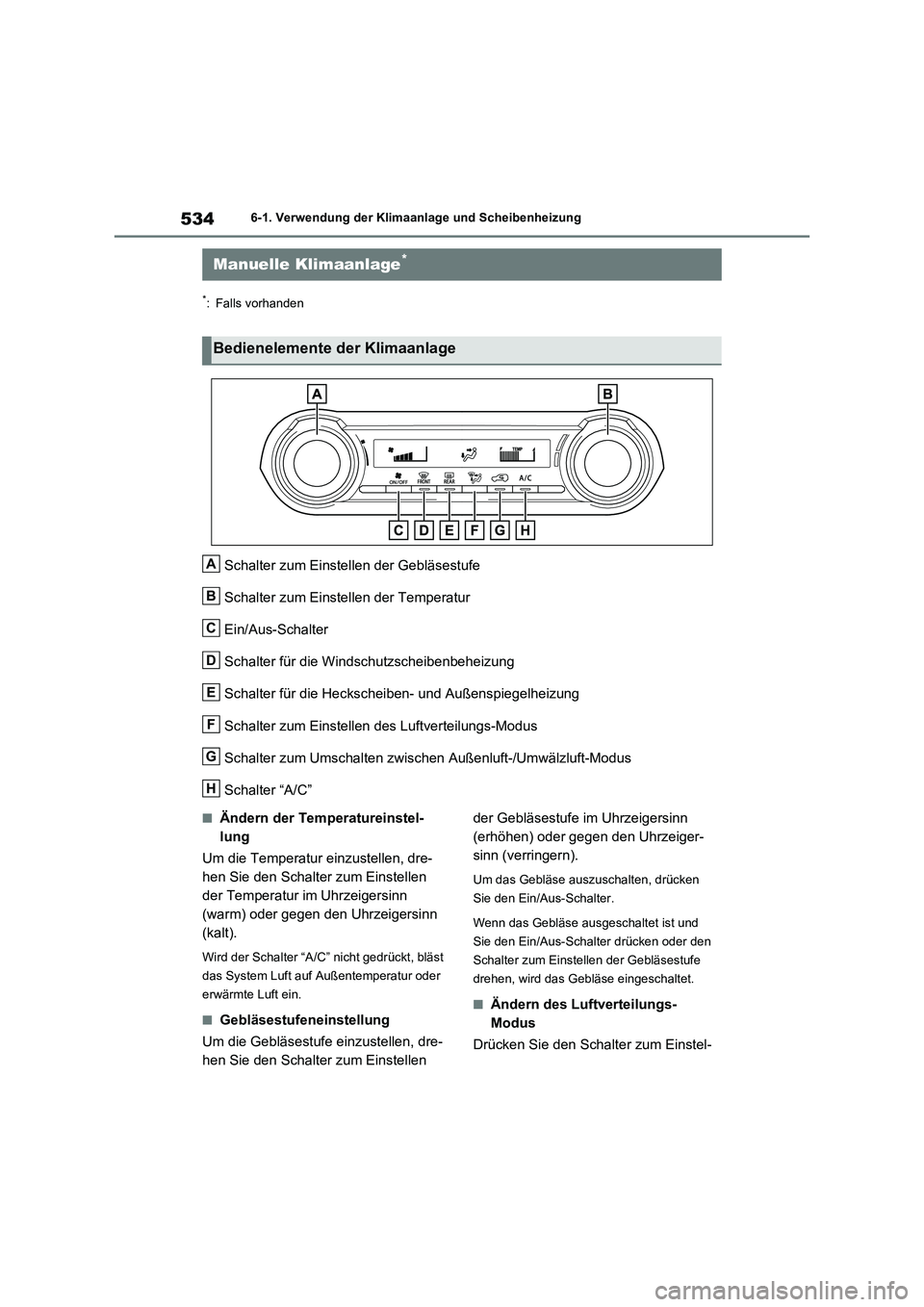

5346-1. Verwendung der Klimaanlage und Scheibenheizung
6-1.Verwendung der Klimaanlage und Scheibenheizung
*: Falls vorhanden
Schalter zum Einstellen der Gebläsestufe
Schalter zum Einstellen der Temperatur
Ein/Aus-Schalter
Schalter für die Windschutzscheibenbeheizung
Schalter für die Heckscheiben- und Außenspiegelheizung
Schalter zum Einstellen des Luftverteilungs-Modus
Schalter zum Umschalten zwischen Außenluft-/Umwälzluft-Modus
Schalter “A/C”
■Ändern der Temperatureinstel-
lung
Um die Temperatur einzustellen, dre-
hen Sie den Schalter zum Einstellen
der Temperatur im Uhrzeigersinn
(warm) oder gegen den Uhrzeigersinn
(kalt).
Wird der Schalter “A/C” nicht gedrückt, bläst
das System Luft auf Außentemperatur oder
erwärmte Luft ein.
■Gebläsestufeneinstellung
Um die Gebläsestufe einzustellen, dre-
hen Sie den Schalter zum Einstellen der Gebläsestufe im Uhrzeigersinn
(erhöhen) oder gegen den Uhrzeiger-
sinn (verringern).
Um das Gebläse auszuschalten, drücken
Sie den Ein/Aus-Schalter.
Wenn das Gebläse ausgeschaltet ist und
Sie den Ein/Aus-Schalter drücken oder den
Schalter zum Einstellen der Gebläsestufe
drehen, wird das Gebläse eingeschaltet.
■Ändern des Luftverteilungs-
Modus
Drücken Sie den Schalter zum Einstel-
Manuelle Klimaanlage*
Bedienelemente der Klimaanlage
A
B
C
D
E
F
G
H

535
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung

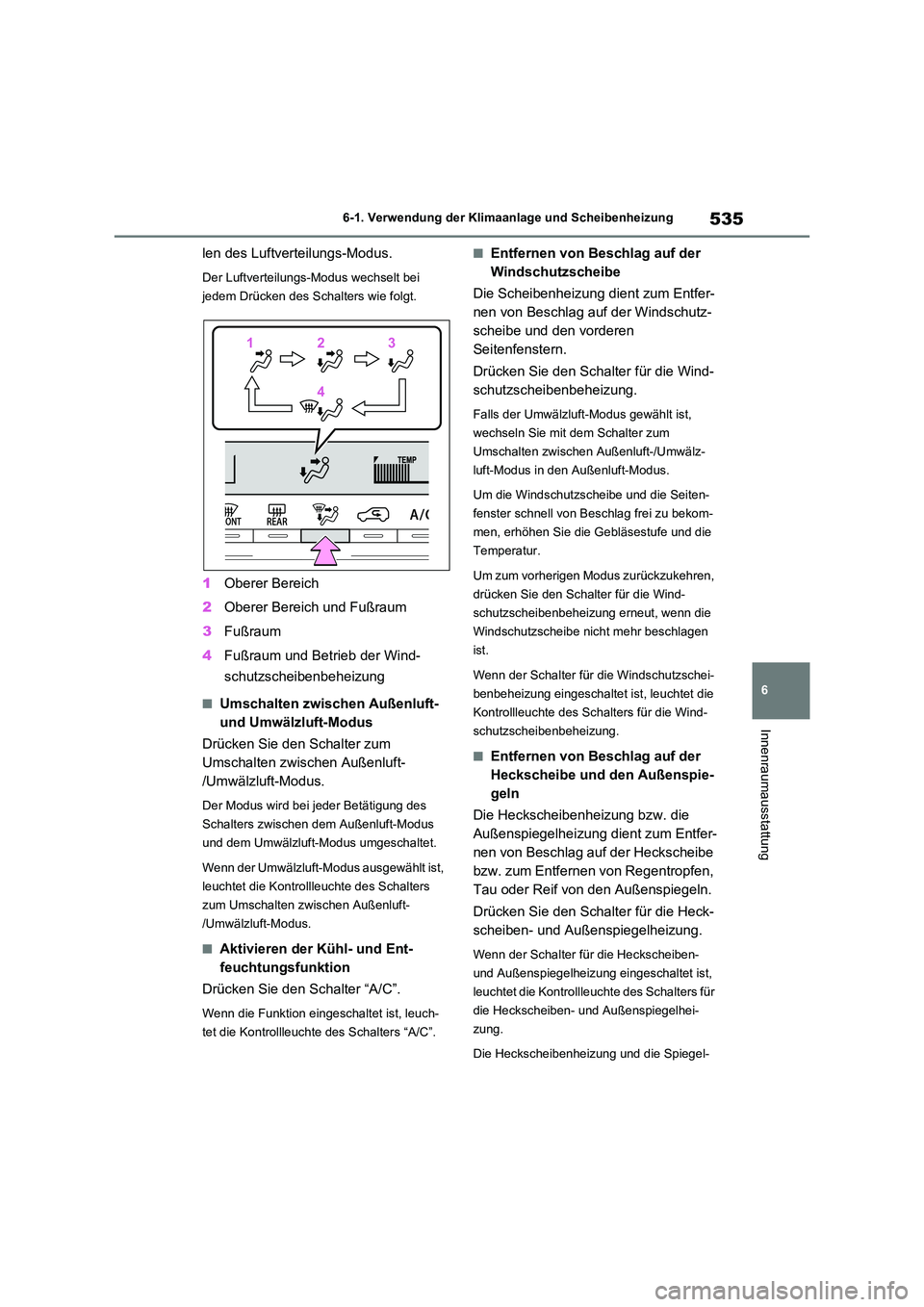

len des Luftverteilungs-Modus.
Der Luftverteilungs-Modus wechselt bei
jedem Drücken des Schalters wie folgt.
1 Oberer Bereich
2 Oberer Bereich und Fußraum
3 Fußraum
4 Fußraum und Betrieb der Wind-
schutzscheibenbeheizung
■Umschalten zwisch en Außenluft-
und Umwälzluft-Modus
Drücken Sie den Schalter zum
Umschalten zwischen Außenluft-
/Umwälzluft-Modus.
Der Modus wird bei jeder Betätigung des
Schalters zwischen dem Außenluft-Modus
und dem Umwälzluft-Modus umgeschaltet.
Wenn der Umwälzluft-Modus ausgewählt ist,
leuchtet die Kontroll leuchte des Schalters
zum Umschalten zwischen Außenluft-
/Umwälzluft-Modus.
■Aktivieren der Kühl- und Ent-
feuchtungsfunktion
Drücken Sie den Schalter “A/C”.
Wenn die Funktion ei ngeschaltet ist, leuch-
tet die Kontrollleuchte des Schalters “A/C”.
■Entfernen von Beschlag auf der
Windschutzscheibe
Die Scheibenheizung dient zum Entfer-
nen von Beschlag auf der Windschutz-
scheibe und den vorderen
Seitenfenstern.
Drücken Sie den Schalter für die Wind-
schutzscheibenbeheizung.
Falls der Umwälzluft-Modus gewählt ist,
wechseln Sie mit dem Schalter zum
Umschalten zwischen Außenluft-/Umwälz-
luft-Modus in den Außenluft-Modus.
Um die Windschutzscheibe und die Seiten-
fenster schnell von Besc hlag frei zu bekom-
men, erhöhen Sie die Gebläsestufe und die
Temperatur.
Um zum vorherigen Modus zurückzukehren,
drücken Sie den Schalter für die Wind-
schutzscheibenbeheizung erneut, wenn die
Windschutzscheibe nicht mehr beschlagen
ist.
Wenn der Schalter für die Windschutzschei-
benbeheizung eingeschaltet ist, leuchtet die
Kontrollleuchte des Sc halters für die Wind-
schutzscheibenbeheizung.
■Entfernen von Beschlag auf der
Heckscheibe und den Außenspie-
geln
Die Heckscheibenheizung bzw. die
Außenspiegelheizung dient zum Entfer-
nen von Beschlag auf der Heckscheibe
bzw. zum Entfernen von Regentropfen,
Tau oder Reif von den Außenspiegeln.
Drücken Sie den Schalter für die Heck-
scheiben- und Außenspiegelheizung.
Wenn der Schalter für die Heckscheiben-
und Außenspiegelheizung eingeschaltet ist,
leuchtet die Kontrolll euchte des Schalters für
die Heckscheiben- und Außenspiegelhei-
zung.
Die Heckscheibenheizung und die Spiegel-
1 12233
4 4

5366-1. Verwendung der Klimaanlage und Scheibenheizung

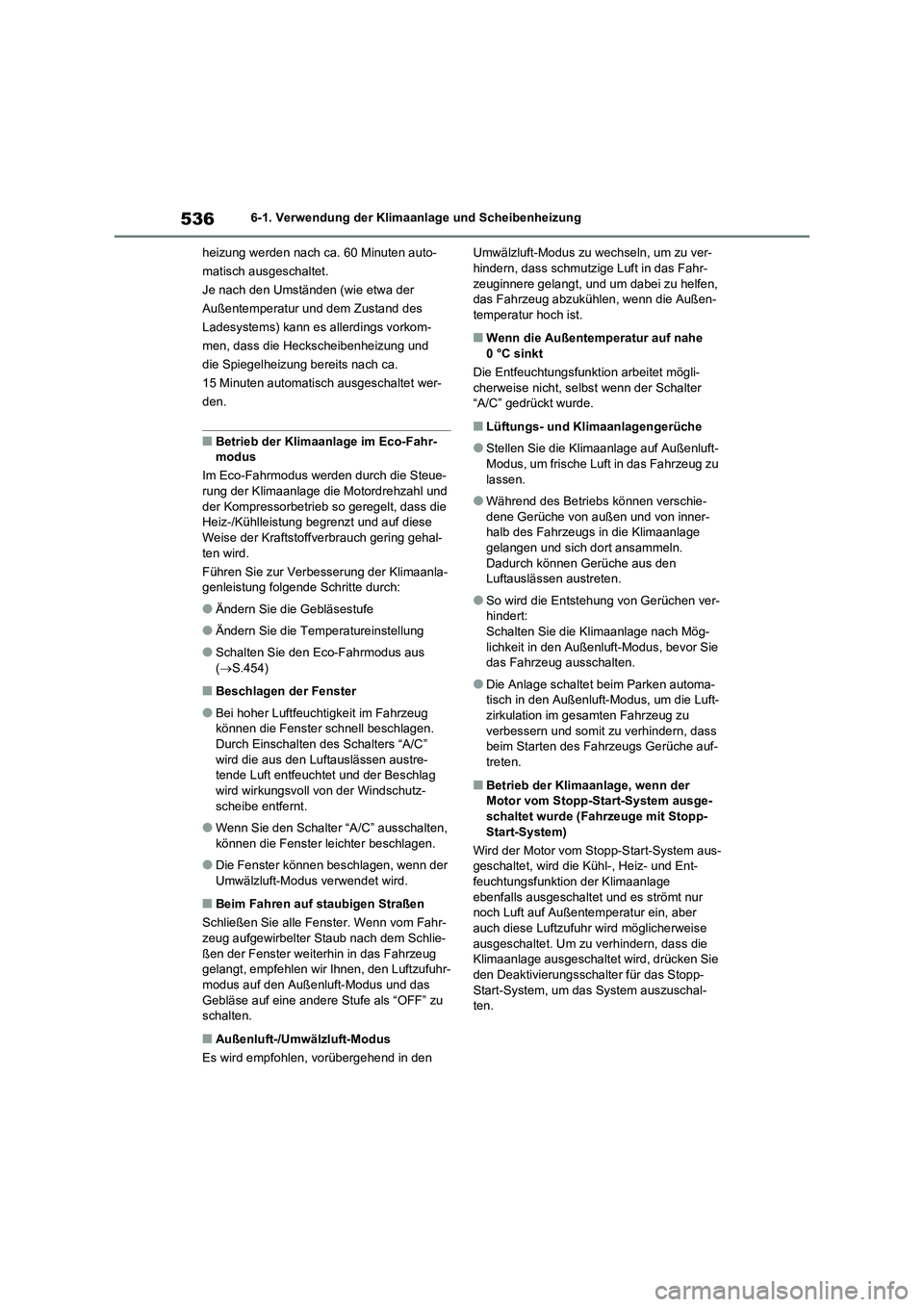

heizung werden nach ca. 60 Minuten auto-
matisch ausgeschaltet.
Je nach den Umständen (wie etwa der
Außentemperatur und dem Zustand des
Ladesystems) kann es allerdings vorkom-
men, dass die Heckscheibenheizung und
die Spiegelheizung bereits nach ca.
15 Minuten automatisch ausgeschaltet wer-
den.
■Betrieb der Klimaanlage im Eco-Fahr-
modus
Im Eco-Fahrmodus werden durch die Steue-
rung der Klimaanlage die Motordrehzahl und
der Kompressorbetrieb so geregelt, dass die
Heiz-/Kühlleistung begrenzt und auf diese
Weise der Kraftstoffverbrauch gering gehal-
ten wird.
Führen Sie zur Verbesserung der Klimaanla-
genleistung folgende Schritte durch:
●Ändern Sie die Gebläsestufe
●Ändern Sie die Temperatureinstellung
●Schalten Sie den Eco-Fahrmodus aus
(S.454)
■Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug
können die Fenster schnell beschlagen.
Durch Einschalten des Schalters “A/C”
wird die aus den Luftauslässen austre-
tende Luft entfeuchtet und der Beschlag
wird wirkungsvoll von der Windschutz-
scheibe entfernt.
●Wenn Sie den Schalter “A/C” ausschalten,
können die Fenster leichter beschlagen.
●Die Fenster können beschlagen, wenn der
Umwälzluft-Modus verwendet wird.
■Beim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Wenn vom Fahr-
zeug aufgewirbelter Staub nach dem Schlie-
ßen der Fenster weiterhin in das Fahrzeug
gelangt, empfehlen wir Ihnen, den Luftzufuhr-
modus auf den Außenluft-Modus und das
Gebläse auf eine andere Stufe als “OFF” zu
schalten.
■Außenluft-/Umwälzluft-Modus
Es wird empfohlen, vorübergehend in den Umwälzluft-Modus zu wechseln, um zu ver-
hindern, dass schmutzige Luft in das Fahr-
zeuginnere gelangt, und um dabei zu helfen,
das Fahrzeug abzukühlen, wenn die Außen-
temperatur hoch ist.
■Wenn die Außentemperatur auf nahe
0°C sinkt
Die Entfeuchtungsfunktion arbeitet mögli-
cherweise nicht, selbst wenn der Schalter
“A/C” gedrückt wurde.
■Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-
Modus, um frische Luft in das Fahrzeug zu
lassen.
●Während des Betriebs können verschie-
dene Gerüche von außen und von inner-
halb des Fahrzeugs in die Klimaanlage
gelangen und sich dort ansammeln.
Dadurch können Gerüche aus den
Luftauslässen austreten.
●So wird die Entstehung von Gerüchen ver-
hindert:
Schalten Sie die Klimaanlage nach Mög-
lichkeit in den Außenluft-Modus, bevor Sie
das Fahrzeug ausschalten.
●Die Anlage schaltet beim Parken automa-
tisch in den Außenluft-Modus, um die Luft-
zirkulation im gesamten Fahrzeug zu
verbessern und somit zu verhindern, dass
beim Starten des Fahrzeugs Gerüche auf-
treten.
■Betrieb der Klimaanlage, wenn der
Motor vom Stopp-Start-System ausge-
schaltet wurde (Fahrzeuge mit Stopp-
Start-System)
Wird der Motor vom Stopp-Start-System aus-
geschaltet, wird die Kühl-, Heiz- und Ent-
feuchtungsfunktion der Klimaanlage
ebenfalls ausgeschaltet und es strömt nur
noch Luft auf Außentemperatur ein, aber
auch diese Luftzufuhr wird möglicherweise
ausgeschaltet. Um zu verhindern, dass die
Klimaanlage ausgeschaltet wird, drücken Sie
den Deaktivierungsschalter für das Stopp-
Start-System, um das System auszuschal-
ten.

537
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung

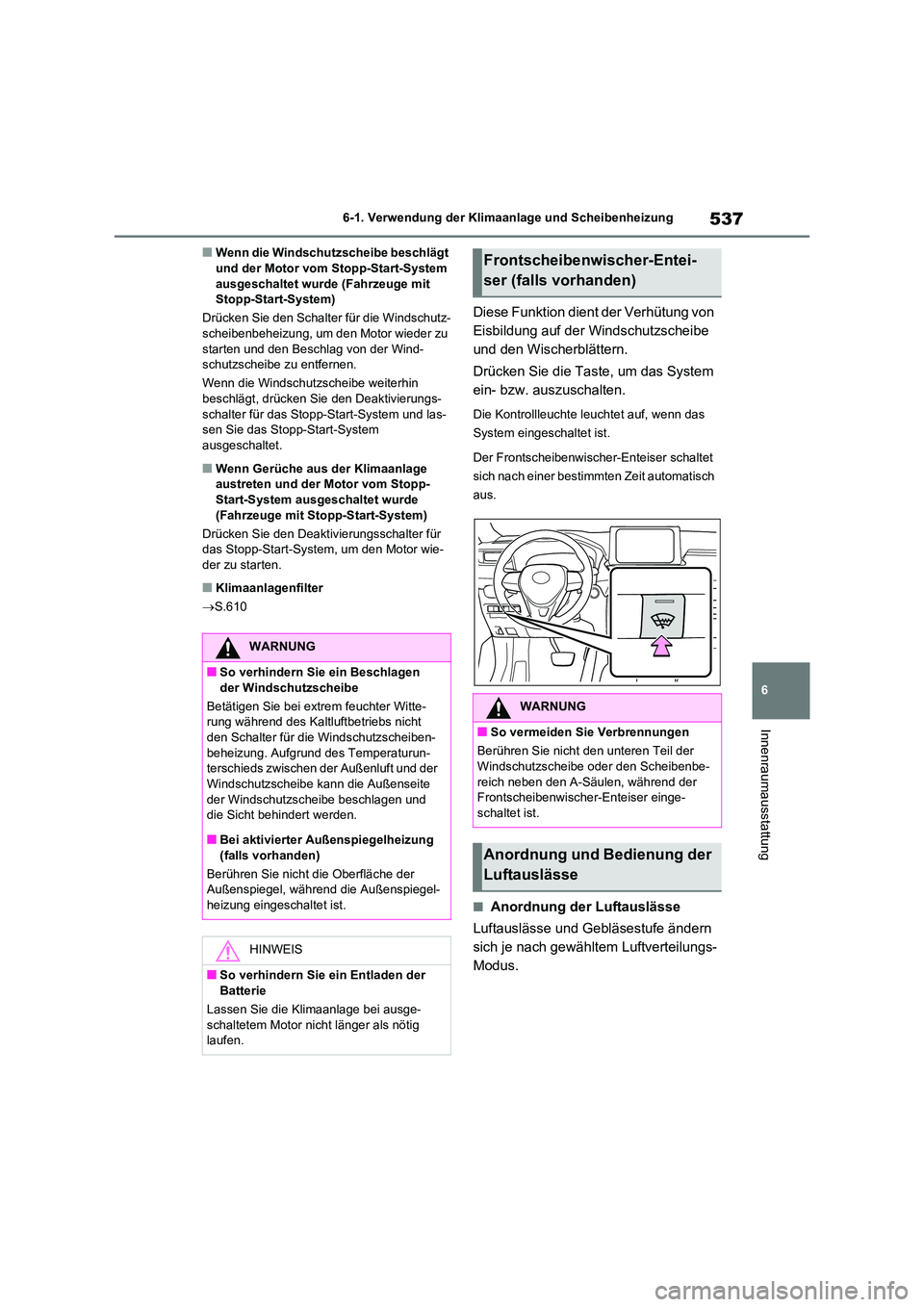

■Wenn die Windschutzscheibe beschlägt und der Motor vom Stopp-Start-System
ausgeschaltet wurde (Fahrzeuge mit
Stopp-Start-System)
Drücken Sie den Schalter für die Windschutz- scheibenbeheizung, um den Motor wieder zu
starten und den Beschlag von der Wind-
schutzscheibe zu entfernen.
Wenn die Windschut zscheibe weiterhin beschlägt, drücken Si e den Deaktivierungs-
schalter für das Stopp-Start-System und las-
sen Sie das Stopp-Start-System
ausgeschaltet.
■Wenn Gerüche aus der Klimaanlage austreten und der Motor vom Stopp-
Start-System ausgeschaltet wurde
(Fahrzeuge mit Stopp-Start-System)
Drücken Sie den Deaktivierungsschalter für das Stopp-Start-System, um den Motor wie-
der zu starten.
■Klimaanlagenfilter
 S.610
Diese Funktion dient der Verhütung von
Eisbildung auf der Windschutzscheibe
und den Wischerblättern.
Drücken Sie die Taste, um das System
ein- bzw. auszuschalten.
Die Kontrollleuchte leuchtet auf, wenn das
System eingeschaltet ist.
Der Frontscheibenwischer-Enteiser schaltet
sich nach einer bestimmten Zeit automatisch
aus.

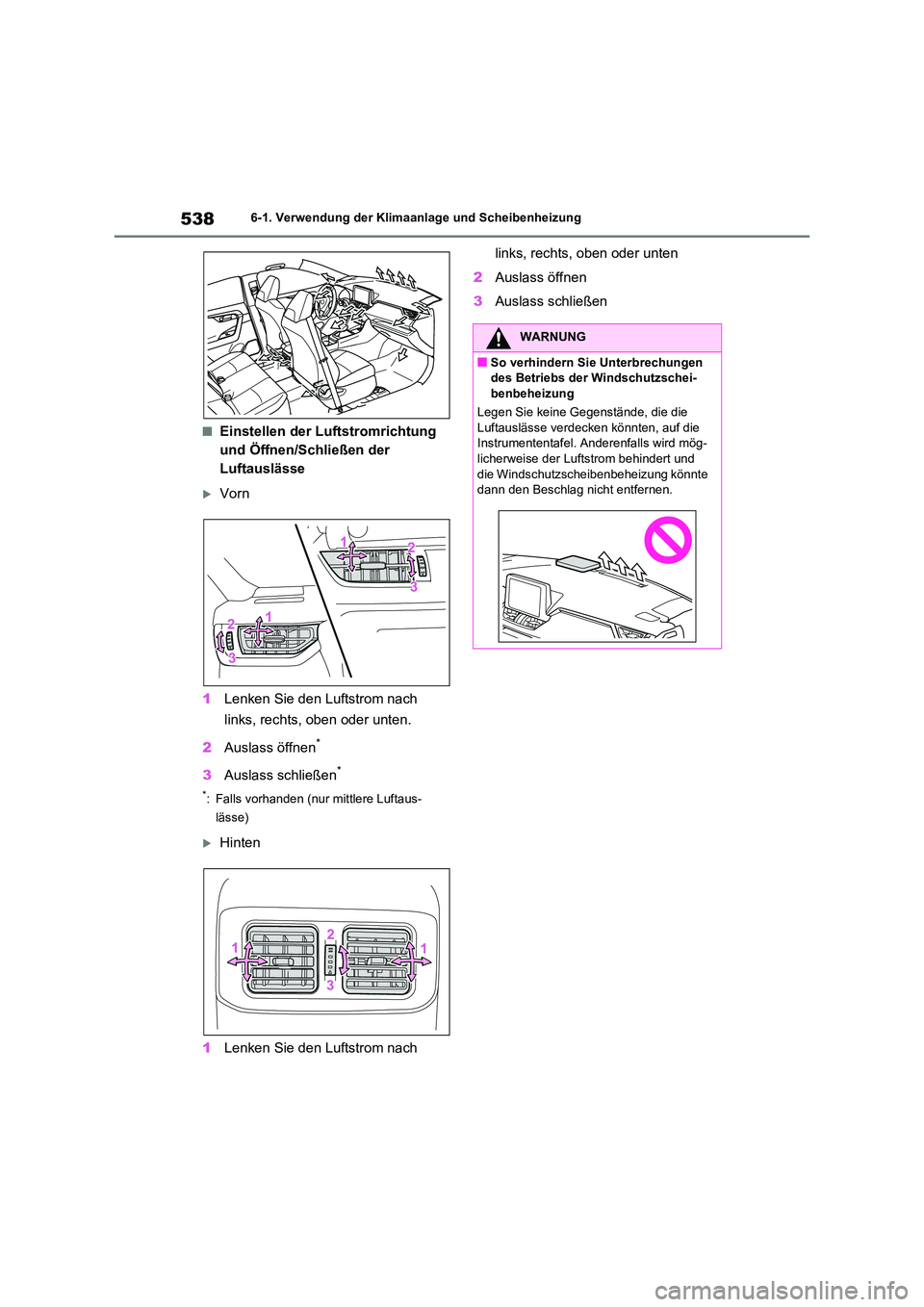

■Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe ändern
sich je nach gewähltem Luftverteilungs-
Modus.
WARNUNG
■So verhindern Sie ein Beschlagen der Windschutzscheibe
Betätigen Sie bei extrem feuchter Witte- rung während des Kaltluftbetriebs nicht
den Schalter für die Windschutzscheiben-
beheizung. Aufgrund des Temperaturun- terschieds zwischen der Außenluft und der
Windschutzscheibe kann die Außenseite
der Windschutzscheibe beschlagen und die Sicht behindert werden.
■Bei aktivierter Außenspiegelheizung
(falls vorhanden)
Berühren Sie nicht die Oberfläche der Außenspiegel, während die Außenspiegel-
heizung eingeschaltet ist.
HINWEIS
■So verhindern Sie ein Entladen der
Batterie
Lassen Sie die Klimaanlage bei ausge- schaltetem Motor nicht länger als nötig
laufen.
Frontscheibenwischer-Entei-
ser (falls vorhanden)
WARNUNG
■So vermeiden Sie Verbrennungen
Berühren Sie nicht den unteren Teil der
Windschutzscheibe oder den Scheibenbe- reich neben den A-Säulen, während der
Frontscheibenwischer-Enteiser einge-
schaltet ist.
Anordnung und Bedienung der
Luftauslässe

5386-1. Verwendung der Klimaanlage und Scheibenheizung
■Einstellen der Luftstromrichtung
und Öffnen/Schließen der
Luftauslässe
Vorn
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
2 Auslass öffnen*
3Auslass schließen*
*: Falls vorhanden (nur mittlere Luftaus-
lässe)
Hinten
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten
2 Auslass öffnen
3 Auslass schließen
WARNUNG
■So verhindern Sie Unterbrechungen des Betriebs der Windschutzschei-
benbeheizung
Legen Sie keine Gegenstände, die die
Luftauslässe verdecken könnten, auf die Instrumententafel. Anderenfalls wird mög-
licherweise der Luftstrom behindert und
die Windschutzscheibenbeheizung könnte dann den Beschlag nicht entfernen.

539
6

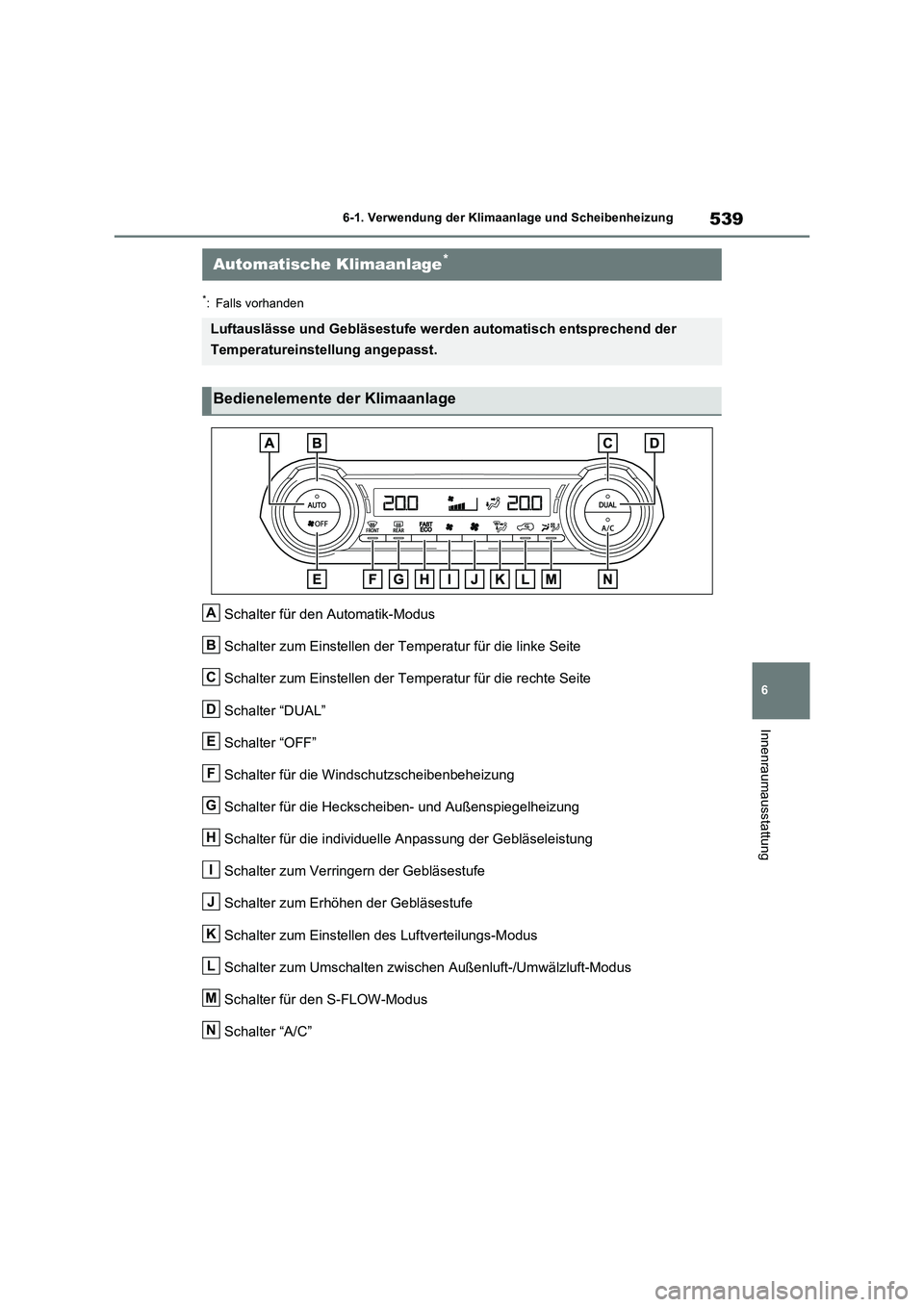

6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
*: Falls vorhanden
Schalter für den Automatik-Modus
Schalter zum Einstellen der Temperatur für die linke Seite
Schalter zum Einstellen der Temperatur für die rechte Seite
Schalter “DUAL”
Schalter “OFF”
Schalter für die Windschutzscheibenbeheizung
Schalter für die Heckscheiben- und Außenspiegelheizung
Schalter für die individuelle Anpassung der Gebläseleistung
Schalter zum Verringern der Gebläsestufe
Schalter zum Erhöhen der Gebläsestufe
Schalter zum Einstellen des Luftverteilungs-Modus
Schalter zum Umschalten zwischen Außenluft-/Umwälzluft-Modus
Schalter für den S-FLOW-Modus
Schalter “A/C”
Automatische Klimaanlage*
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung angepasst.
Bedienelemente der Klimaanlage
A
B
C
D
E
F
G
H
I
J
K
L
M
N

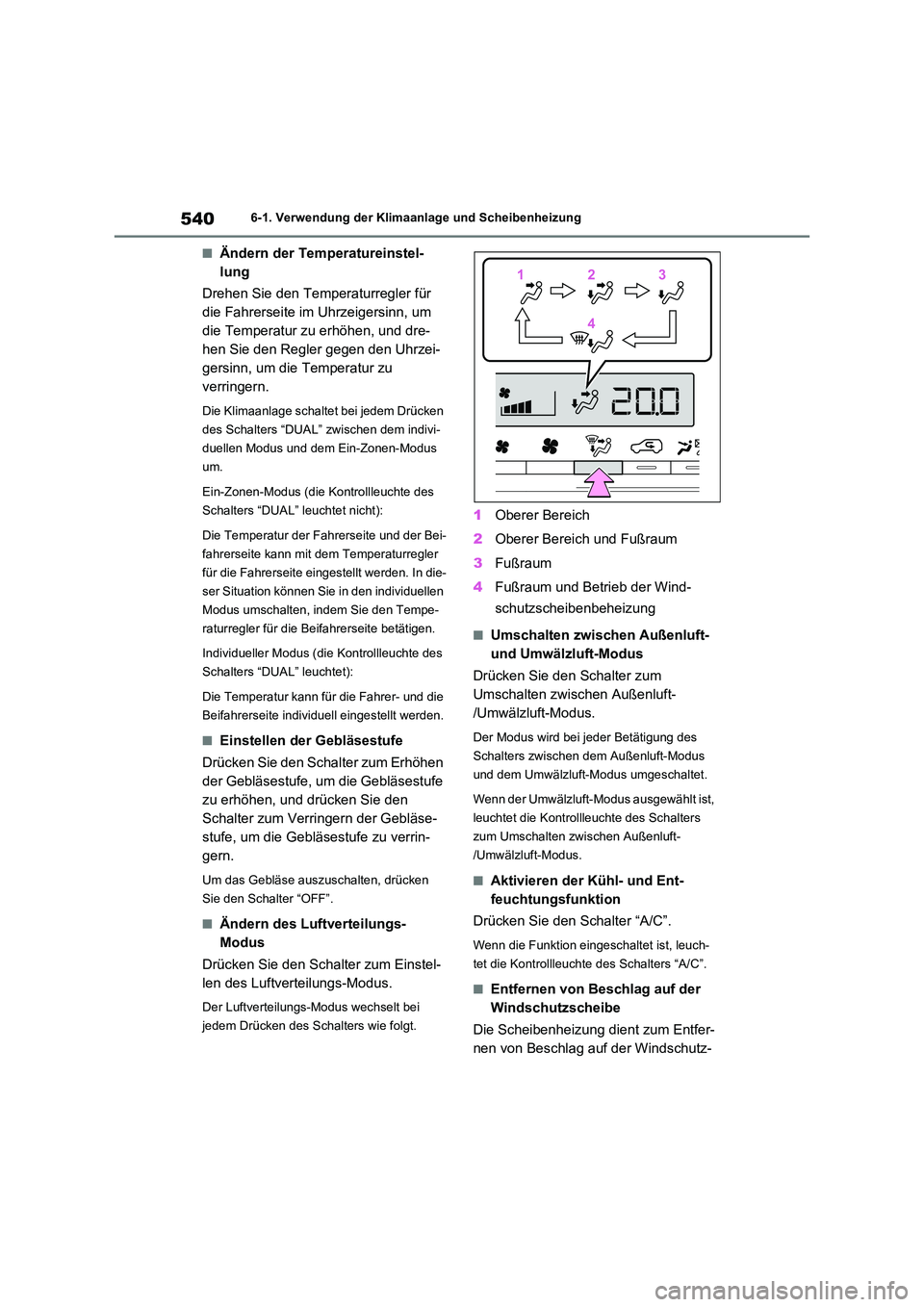

5406-1. Verwendung der Klimaanlage und Scheibenheizung
■Ändern der Temperatureinstel-
lung
Drehen Sie den Temperaturregler für
die Fahrerseite im Uhrzeigersinn, um
die Temperatur zu erhöhen, und dre-
hen Sie den Regler gegen den Uhrzei-
gersinn, um die Temperatur zu
verringern.
Die Klimaanlage schaltet bei jedem Drücken
des Schalters “DUAL” zwischen dem indivi-
duellen Modus und dem Ein-Zonen-Modus
um.
Ein-Zonen-Modus (die Kontrollleuchte des
Schalters “DUAL” leuchtet nicht):
Die Temperatur der Fahrerseite und der Bei-
fahrerseite kann mit dem Temperaturregler
für die Fahrerseite eingestellt werden. In die-
ser Situation können Sie in den individuellen
Modus umschalten, indem Sie den Tempe-
raturregler für die Beifahrerseite betätigen.
Individueller Modus (die Kontrollleuchte des
Schalters “DUAL” leuchtet):
Die Temperatur kann für die Fahrer- und die
Beifahrerseite individue ll eingestellt werden.
■Einstellen der Gebläsestufe
Drücken Sie den Schalter zum Erhöhen
der Gebläsestufe, um die Gebläsestufe
zu erhöhen, und drücken Sie den
Schalter zum Verringern der Gebläse-
stufe, um die Gebläsestufe zu verrin-
gern.
Um das Gebläse auszu schalten, drücken
Sie den Schalter “OFF”.
■Ändern des Luftverteilungs-
Modus
Drücken Sie den Schalter zum Einstel-
len des Luftverteilungs-Modus.
Der Luftverteilungs-Modus wechselt bei
jedem Drücken des Schalters wie folgt.
1 Oberer Bereich
2 Oberer Bereich und Fußraum
3 Fußraum
4 Fußraum und Betrieb der Wind-
schutzscheibenbeheizung
■Umschalten zwischen Außenluft-
und Umwälzluft-Modus
Drücken Sie den Schalter zum
Umschalten zwischen Außenluft-
/Umwälzluft-Modus.
Der Modus wird bei jeder Betätigung des
Schalters zwischen dem Außenluft-Modus
und dem Umwälzluft-Modus umgeschaltet.
Wenn der Umwälzluft-Modus ausgewählt ist,
leuchtet die Kontrollleuchte des Schalters
zum Umschalten zwischen Außenluft-
/Umwälzluft-Modus.
■Aktivieren der Kühl- und Ent-
feuchtungsfunktion
Drücken Sie den Schalter “A/C”.
Wenn die Funktion eingeschaltet ist, leuch-
tet die Kontrollleucht e des Schalters “A/C”.
■Entfernen von Beschlag auf der
Windschutzscheibe
Die Scheibenheizung dient zum Entfer-
nen von Beschlag auf der Windschutz-
112233
44
