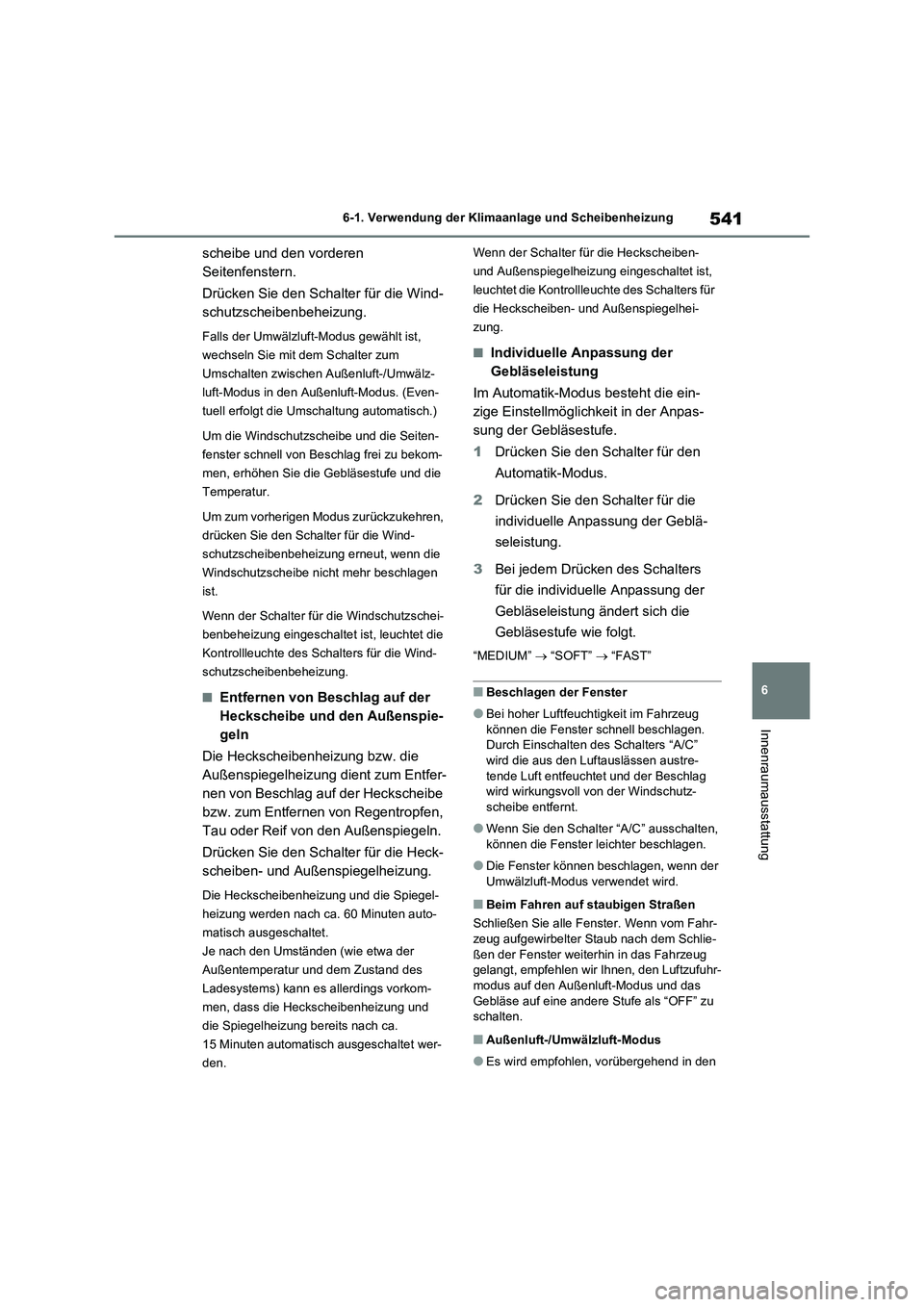

6 6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung
scheibe und den vorderen
Seitenfenstern.
Drücken Sie den Schalter für die Wind-
schutzscheibenbeheizung.
Falls der Umwälzluft-Modus gewählt ist,
wechseln Sie mit dem Schalter zum
Umschalten zwischen Außenluft-/Umwälz-
luft-Modus in den Außenluft-Modus. (Even-
tuell erfolgt die Umschaltung automatisch.)
Um die Windschutzscheibe und die Seiten-
fenster schnell von Beschlag frei zu bekom-
men, erhöhen Sie die Gebläsestufe und die
Temperatur.
Um zum vorherigen Modus zurückzukehren,
drücken Sie den Schalter für die Wind-
schutzscheibenbeheizung erneut, wenn die
Windschutzscheibe nicht mehr beschlagen
ist.
Wenn der Schalter für die Windschutzschei-
benbeheizung eingeschaltet ist, leuchtet die
Kontrollleuchte des Schalters für die Wind-
schutzscheibenbeheizung.
■Entfernen von Beschlag auf der
Heckscheibe und den Außenspie-
geln
Die Heckscheibenheizung bzw. die
Außenspiegelheizung dient zum Entfer-
nen von Beschlag auf der Heckscheibe
bzw. zum Entfernen von Regentropfen,
Tau oder Reif von den Außenspiegeln.
Drücken Sie den Schalter für die Heck-
scheiben- und Außenspiegelheizung.
Die Heckscheibenheizung und die Spiegel-
heizung werden nach ca. 60 Minuten auto-
matisch ausgeschaltet.
Je nach den Umständen (wie etwa der
Außentemperatur und dem Zustand des
Ladesystems) kann es allerdings vorkom-
men, dass die Heckscheibenheizung und
die Spiegelheizung bereits nach ca.
15 Minuten automatisch ausgeschaltet wer-
den.Wenn der Schalter für die Heckscheiben-
und Außenspiegelheizung eingeschaltet ist,
leuchtet die Kontrollleuchte des Schalters für
die Heckscheiben- und Außenspiegelhei-
zung.
■Individuelle Anpassung der
Gebläseleistung
Im Automatik-Modus besteht die ein-
zige Einstellmöglichkeit in der Anpas-
sung der Gebläsestufe.
1Drücken Sie den Schalter für den
Automatik-Modus.
2Drücken Sie den Schalter für die
individuelle Anpassung der Geblä-
seleistung.
3Bei jedem Drücken des Schalters
für die individuelle Anpassung der
Gebläseleistung ändert sich die
Gebläsestufe wie folgt.
“MEDIUM”  “SOFT”  “FAST”
■Beschlagen der Fenster
●Bei hoher Luftfeuchtigkeit im Fahrzeug
können die Fenster schnell beschlagen.
Durch Einschalten des Schalters “A/C”
wird die aus den Luftauslässen austre-
tende Luft entfeuchtet und der Beschlag
wird wirkungsvoll von der Windschutz-
scheibe entfernt.
●Wenn Sie den Schalter “A/C” ausschalten,
können die Fenster leichter beschlagen.
●Die Fenster können beschlagen, wenn der
Umwälzluft-Modus verwendet wird.
■Beim Fahren auf staubigen Straßen
Schließen Sie alle Fenster. Wenn vom Fahr-
zeug aufgewirbelter Staub nach dem Schlie-
ßen der Fenster weiterhin in das Fahrzeug
gelangt, empfehlen wir Ihnen, den Luftzufuhr-
modus auf den Außenluft-Modus und das
Gebläse auf eine andere Stufe als “OFF” zu
schalten.
■Außenluft-/Umwälzluft-Modus
●Es wird empfohlen, vorübergehend in den

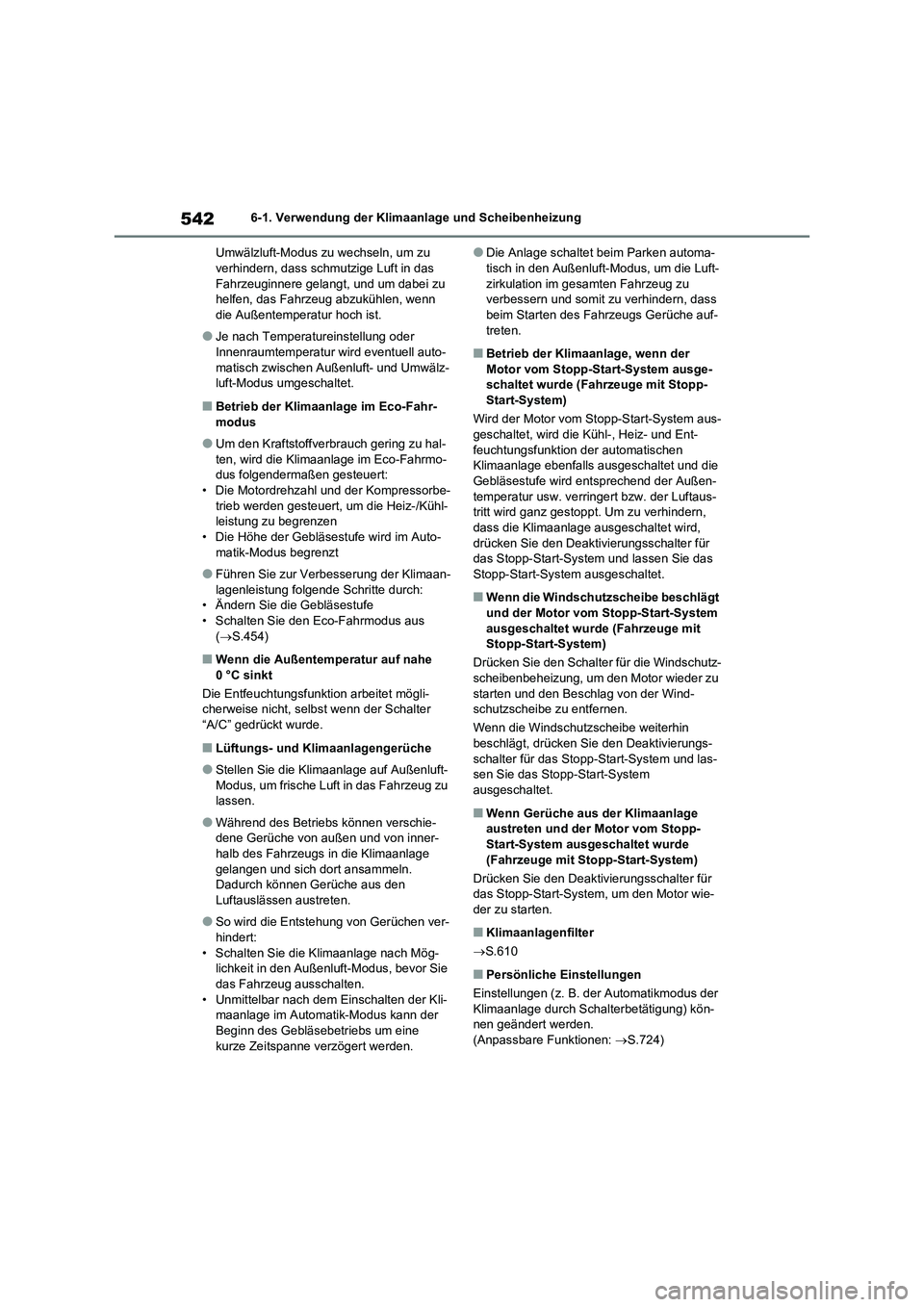

5426-1. Verwendung der Klimaanlage und Scheibenheizung
Umwälzluft-Modus zu wechseln, um zu
verhindern, dass schmutzige Luft in das
Fahrzeuginnere gelangt, und um dabei zu
helfen, das Fahrzeug abzukühlen, wenn
die Außentemperatur hoch ist.
●Je nach Temperatureinstellung oder
Innenraumtemperatur wird eventuell auto-
matisch zwischen Außenluft- und Umwälz-
luft-Modus umgeschaltet.
■Betrieb der Klimaanlage im Eco-Fahr-
modus
●Um den Kraftstoffverbrauch gering zu hal-
ten, wird die Klimaanlage im Eco-Fahrmo-
dus folgendermaßen gesteuert:
• Die Motordrehzahl und der Kompressorbe-
trieb werden gesteuert, um die Heiz-/Kühl-
leistung zu begrenzen
• Die Höhe der Gebläsestufe wird im Auto-
matik-Modus begrenzt
●Führen Sie zur Verbesserung der Klimaan-
lagenleistung folgende Schritte durch:
• Ändern Sie die Gebläsestufe
• Schalten Sie den Eco-Fahrmodus aus
(S.454)
■Wenn die Außentemperatur auf nahe
0°C sinkt
Die Entfeuchtungsfunktion arbeitet mögli-
cherweise nicht, selbst wenn der Schalter
“A/C” gedrückt wurde.
■Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-
Modus, um frische Luft in das Fahrzeug zu
lassen.
●Während des Betriebs können verschie-
dene Gerüche von außen und von inner-
halb des Fahrzeugs in die Klimaanlage
gelangen und sich dort ansammeln.
Dadurch können Gerüche aus den
Luftauslässen austreten.
●So wird die Entstehung von Gerüchen ver-
hindert:
• Schalten Sie die Klimaanlage nach Mög-
lichkeit in den Außenluft-Modus, bevor Sie
das Fahrzeug ausschalten.
• Unmittelbar nach dem Einschalten der Kli-
maanlage im Automatik-Modus kann der
Beginn des Gebläsebetriebs um eine
kurze Zeitspanne verzögert werden.
●Die Anlage schaltet beim Parken automa-
tisch in den Außenluft-Modus, um die Luft-
zirkulation im gesamten Fahrzeug zu
verbessern und somit zu verhindern, dass
beim Starten des Fahrzeugs Gerüche auf-
treten.
■Betrieb der Klimaanlage, wenn der
Motor vom Stopp-Start-System ausge-
schaltet wurde (Fahrzeuge mit Stopp-
Start-System)
Wird der Motor vom Stopp-Start-System aus-
geschaltet, wird die Kühl-, Heiz- und Ent-
feuchtungsfunktion der automatischen
Klimaanlage ebenfalls ausgeschaltet und die
Gebläsestufe wird entsprechend der Außen-
temperatur usw. verringert bzw. der Luftaus-
tritt wird ganz gestoppt. Um zu verhindern,
dass die Klimaanlage ausgeschaltet wird,
drücken Sie den Deaktivierungsschalter für
das Stopp-Start-System und lassen Sie das
Stopp-Start-System ausgeschaltet.
■Wenn die Windschutzscheibe beschlägt
und der Motor vom Stopp-Start-System
ausgeschaltet wurde (Fahrzeuge mit
Stopp-Start-System)
Drücken Sie den Schalter für die Windschutz-
scheibenbeheizung, um den Motor wieder zu
starten und den Beschlag von der Wind-
schutzscheibe zu entfernen.
Wenn die Windschutzscheibe weiterhin
beschlägt, drücken Sie den Deaktivierungs-
schalter für das Stopp-Start-System und las-
sen Sie das Stopp-Start-System
ausgeschaltet.
■Wenn Gerüche aus der Klimaanlage
austreten und der Motor vom Stopp-
Start-System ausgeschaltet wurde
(Fahrzeuge mit Stopp-Start-System)
Drücken Sie den Deaktivierungsschalter für
das Stopp-Start-System, um den Motor wie-
der zu starten.
■Klimaanlagenfilter
S.610
■Persönliche Einstellungen
Einstellungen (z. B. der Automatikmodus der
Klimaanlage durch Schalterbetätigung) kön-
nen geändert werden.
(Anpassbare Funktionen: S.724)

543
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung

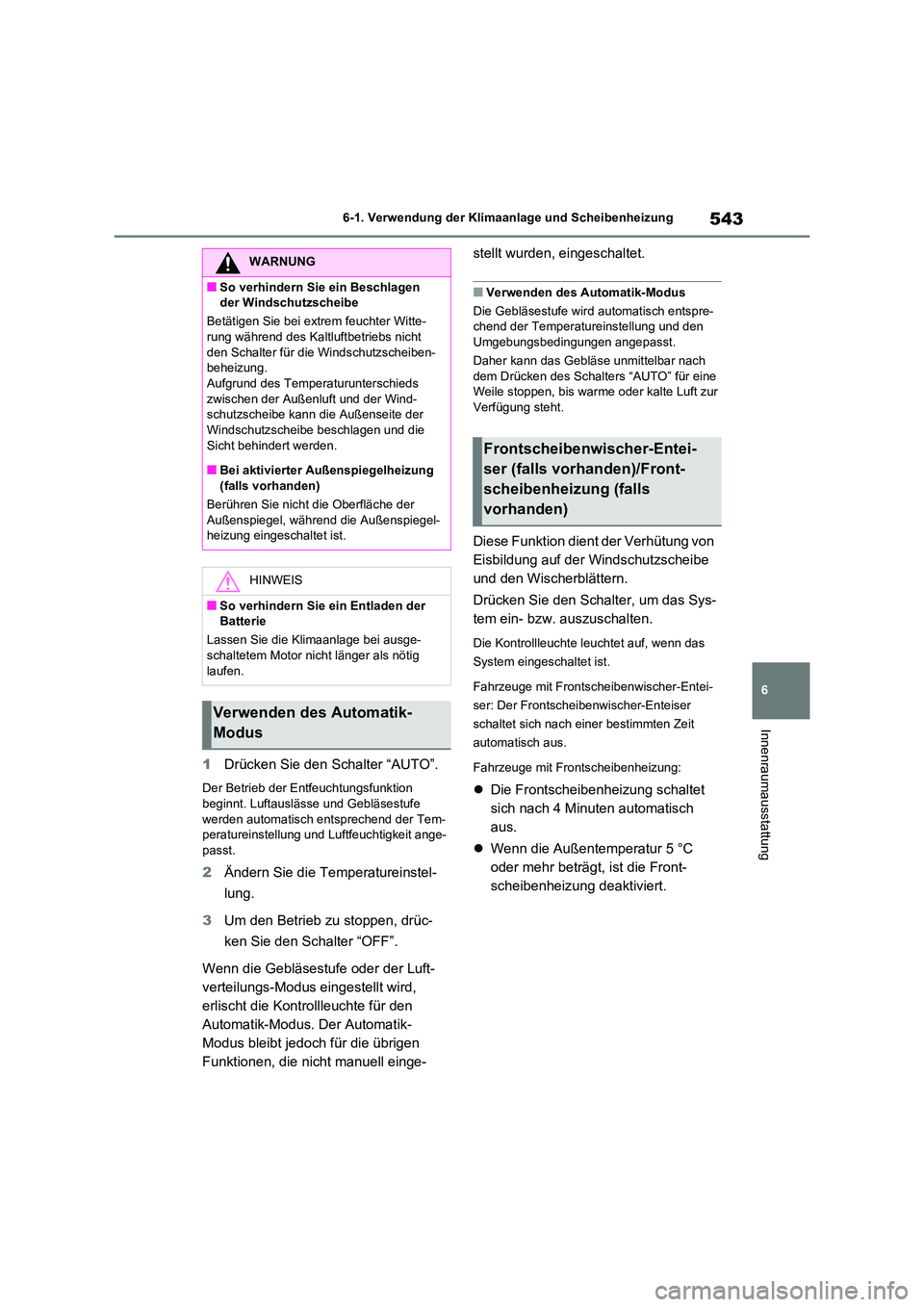

1 Drücken Sie den Schalter “AUTO”.
Der Betrieb der Entfeuchtungsfunktion
beginnt. Luftauslässe und Gebläsestufe
werden automatisch entsprechend der Tem- peratureinstellung und Luftfeuchtigkeit ange-
passt.
2 Ändern Sie die Temperatureinstel-
lung.
3 Um den Betrieb zu stoppen, drüc-
ken Sie den Schalter “OFF”.
Wenn die Gebläsestufe oder der Luft-
verteilungs-Modus eingestellt wird,
erlischt die Kontrollleuchte für den
Automatik-Modus. Der Automatik-
Modus bleibt jedoch für die übrigen
Funktionen, die nicht manuell einge-
stellt wurden, eingeschaltet.
■Verwenden des Automatik-Modus
Die Gebläsestufe wird automatisch entspre-
chend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Daher kann das Gebläs e unmittelbar nach
dem Drücken des Schalters “AUTO” für eine
Weile stoppen, bis warme oder kalte Luft zur Verfügung steht.
Diese Funktion dient der Verhütung von
Eisbildung auf der Windschutzscheibe
und den Wischerblättern.
Drücken Sie den Schalter, um das Sys-
tem ein- bzw. auszuschalten.
Die Kontrollleuchte leuchtet auf, wenn das
System eingeschaltet ist.
Fahrzeuge mit Frontsc heibenwischer-Entei-
ser: Der Frontscheibenwischer-Enteiser
schaltet sich nach einer bestimmten Zeit
automatisch aus.
Fahrzeuge mit Frontscheibenheizung:
 Die Frontscheibenheizung schaltet
sich nach 4 Minuten automatisch
aus.
 Wenn die Außentemperatur 5 °C
oder mehr beträgt, ist die Front-
scheibenheizung deaktiviert.
WARNUNG
■So verhindern Sie ein Beschlagen
der Windschutzscheibe
Betätigen Sie bei extrem feuchter Witte-
rung während des Kaltluftbetriebs nicht den Schalter für die Windschutzscheiben-
beheizung.
Aufgrund des Temperaturunterschieds zwischen der Außenluft und der Wind-
schutzscheibe kann di e Außenseite der
Windschutzscheibe beschlagen und die Sicht behindert werden.
■Bei aktivierter Außenspiegelheizung
(falls vorhanden)
Berühren Sie nicht die Oberfläche der Außenspiegel, während die Außenspiegel-
heizung eingeschaltet ist.
HINWEIS
■So verhindern Sie ein Entladen der
Batterie
Lassen Sie die Klimaanlage bei ausge- schaltetem Motor nicht länger als nötig
laufen.
Verwenden des Automatik-
Modus
Frontscheibenwischer-Entei-
ser (falls vorhanden)/Front-
scheibenheizung (falls
vorhanden)

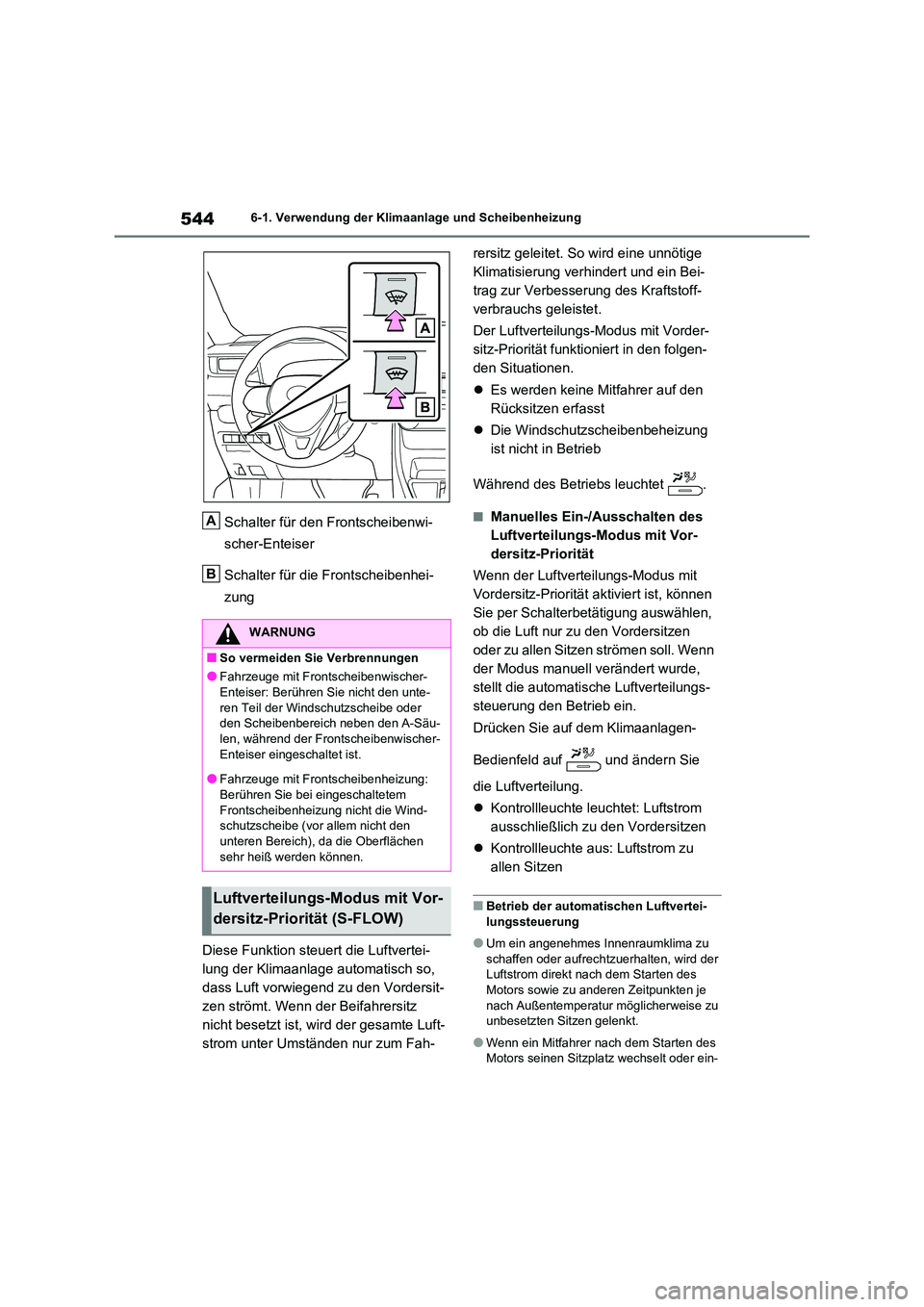

5446-1. Verwendung der Klimaanlage und Scheibenheizung
Schalter für den Frontscheibenwi-
scher-Enteiser
Schalter für die Frontscheibenhei-
zung
Diese Funktion steuert die Luftvertei-
lung der Klimaanlage automatisch so,
dass Luft vorwiegend zu den Vordersit-
zen strömt. Wenn der Beifahrersitz
nicht besetzt ist, wird der gesamte Luft-
strom unter Umständen nur zum Fah-
rersitz geleitet. So wird eine unnötige
Klimatisierung verhindert und ein Bei-
trag zur Verbesserung des Kraftstoff-
verbrauchs geleistet.
Der Luftverteilungs-Modus mit Vorder-
sitz-Priorität funktioniert in den folgen-
den Situationen.
 Es werden keine Mitfahrer auf den
Rücksitzen erfasst
 Die Windschutzscheibenbeheizung
ist nicht in Betrieb
Während des Betriebs leuchtet .
■Manuelles Ein-/Ausschalten des
Luftverteilungs -Modus mit Vor-
dersitz-Priorität
Wenn der Luftverteilungs-Modus mit
Vordersitz-Priorität aktiviert ist, können
Sie per Schalterbetätigung auswählen,
ob die Luft nur zu den Vordersitzen
oder zu allen Sitzen strömen soll. Wenn
der Modus manuell verändert wurde,
stellt die automatische Luftverteilungs-
steuerung den Betrieb ein.
Drücken Sie auf dem Klimaanlagen-
Bedienfeld auf und ändern Sie
die Luftverteilung.
 Kontrollleuchte leuchtet: Luftstrom
ausschließlich zu den Vordersitzen
 Kontrollleuchte aus: Luftstrom zu
allen Sitzen
■Betrieb der automatischen Luftvertei-
lungssteuerung
●Um ein angenehmes Innenraumklima zu
schaffen oder aufrechtzuerhalten, wird der
Luftstrom direkt nach dem Starten des Motors sowie zu anderen Zeitpunkten je
nach Außentemperatur möglicherweise zu
unbesetzten Sitzen gelenkt.
●Wenn ein Mitfahrer nach dem Starten des
Motors seinen Sitzplatz wechselt oder ein-
WARNUNG
■So vermeiden Sie Verbrennungen
●Fahrzeuge mit Frontscheibenwischer- Enteiser: Berühren Sie nicht den unte-
ren Teil der Windschutzscheibe oder
den Scheibenbereich neben den A-Säu- len, während der Frontscheibenwischer-
Enteiser eingeschaltet ist.
●Fahrzeuge mit Frontscheibenheizung: Berühren Sie bei eingeschaltetem
Frontscheibenheizung nicht die Wind-
schutzscheibe (vor allem nicht den unteren Bereich), da die Oberflächen
sehr heiß werden können.
Luftverteilungs-Modus mit Vor-
dersitz-Priorität (S-FLOW)
A
B

545
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung

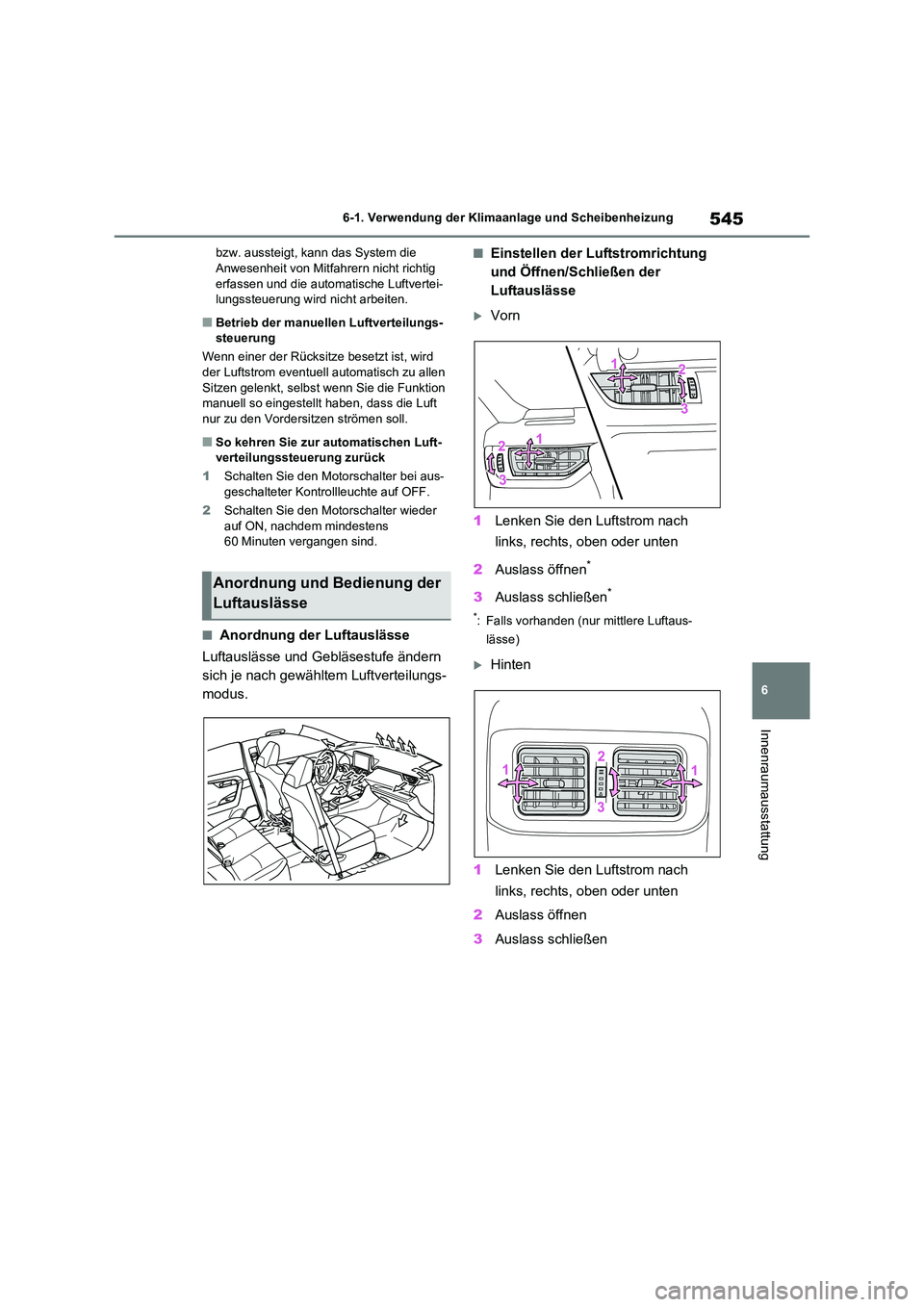

bzw. aussteigt, kann das System die Anwesenheit von Mitfahrern nicht richtig
erfassen und die automatische Luftvertei-
lungssteuerung wird nicht arbeiten.
■Betrieb der manuellen Luftverteilungs- steuerung
Wenn einer der Rücksitze besetzt ist, wird
der Luftstrom eventuell automatisch zu allen
Sitzen gelenkt, selbst wenn Sie die Funktion manuell so eingestellt haben, dass die Luft
nur zu den Vordersitzen strömen soll.
■So kehren Sie zur automatischen Luft-
verteilungssteuerung zurück
1 Schalten Sie den Motorschalter bei aus-
geschalteter Kontrollleuchte auf OFF.
2 Schalten Sie den Motorschalter wieder auf ON, nachdem mindestens
60 Minuten vergangen sind.
■Anordnung der Luftauslässe
Luftauslässe und Gebläsestufe ändern
sich je nach gewähltem Luftverteilungs-
modus.
■Einstellen der Lu ftstromrichtung
und Öffnen/Schließen der
Luftauslässe
Vorn
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten
2 Auslass öffnen*
3Auslass schließen*
*: Falls vorhanden (nur mittlere Luftaus-
lässe)
Hinten
1 Lenken Sie den Luftstrom nach
links, rechts, oben oder unten
2 Auslass öffnen
3 Auslass schließen
Anordnung und Bedienung der
Luftauslässe

5466-1. Verwendung der Klimaanlage und Scheibenheizung
*: Falls vorhanden

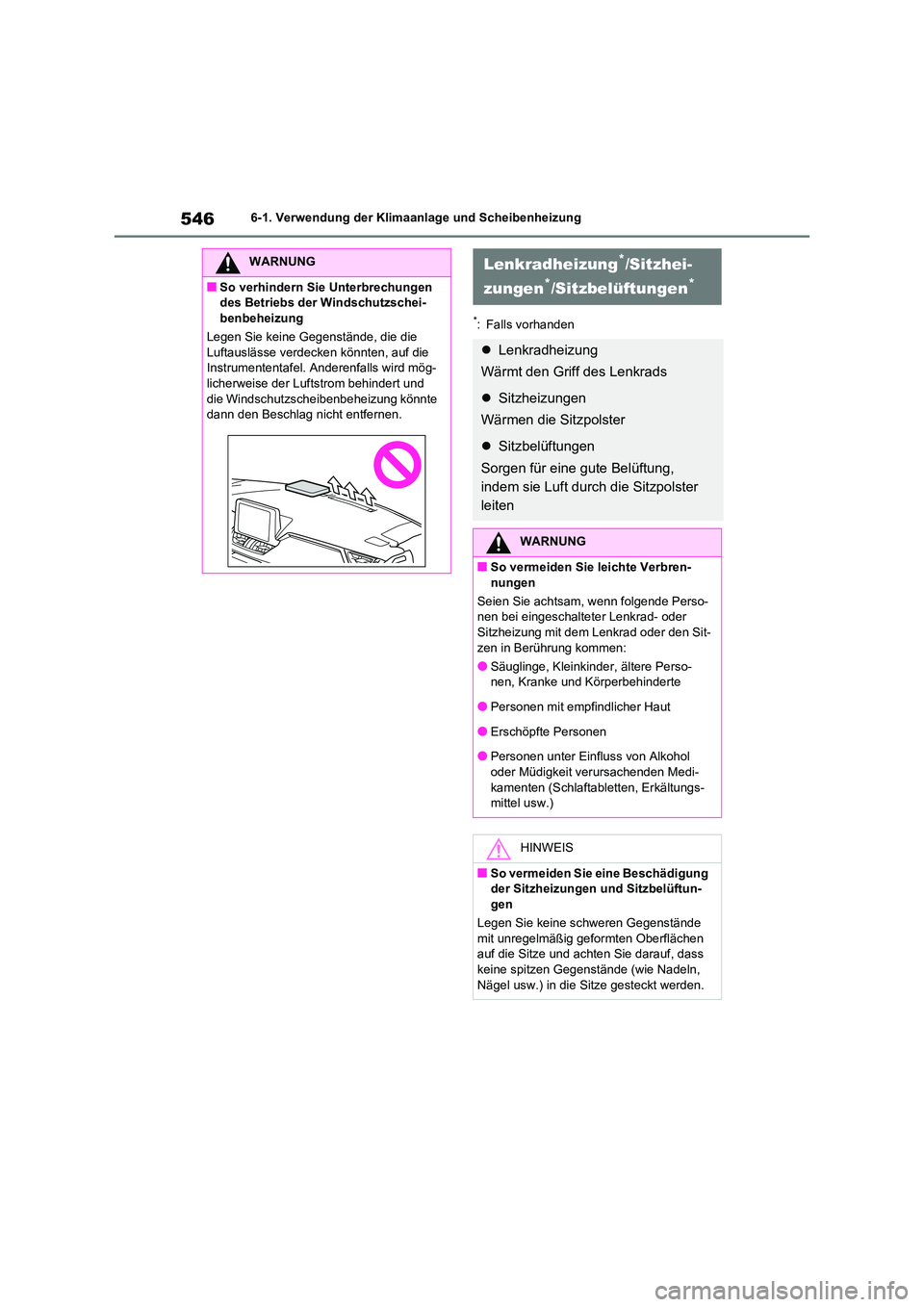

WARNUNG
■So verhindern Sie Unterbrechungen
des Betriebs der Windschutzschei-
benbeheizung
Legen Sie keine Gegenstände, die die Luftauslässe verdecken könnten, auf die
Instrumententafel. Anderenfalls wird mög-
licherweise der Luftstrom behindert und die Windschutzscheibenbeheizung könnte
dann den Beschlag nicht entfernen.
Lenkradheizung*/Sitzhei-
zungen*/Sitzbelüftungen*
 Lenkradheizung
Wärmt den Griff des Lenkrads
 Sitzheizungen
Wärmen die Sitzpolster
 Sitzbelüftungen
Sorgen für eine gute Belüftung,
indem sie Luft durch die Sitzpolster
leiten
WARNUNG
■So vermeiden Sie leichte Verbren-
nungen
Seien Sie achtsam, wenn folgende Perso- nen bei eingeschalteter Lenkrad- oder
Sitzheizung mit dem Lenkrad oder den Sit-
zen in Berührung kommen:
●Säuglinge, Kleinkinder, ältere Perso- nen, Kranke und Körperbehinderte
●Personen mit empfindlicher Haut
●Erschöpfte Personen
●Personen unter Einfluss von Alkohol
oder Müdigkeit verursachenden Medi-
kamenten (Schlaftabletten, Erkältungs- mittel usw.)
HINWEIS
■So vermeiden Sie eine Beschädigung
der Sitzheizungen und Sitzbelüftun-
gen
Legen Sie keine schweren Gegenstände mit unregelmäßig geformten Oberflächen
auf die Sitze und achten Sie darauf, dass
keine spitzen Gegenstände (wie Nadeln, Nägel usw.) in die Sitze gesteckt werden.

547
6
6-1. Verwendung der Klimaanlage und Scheibenheizung
Innenraumausstattung

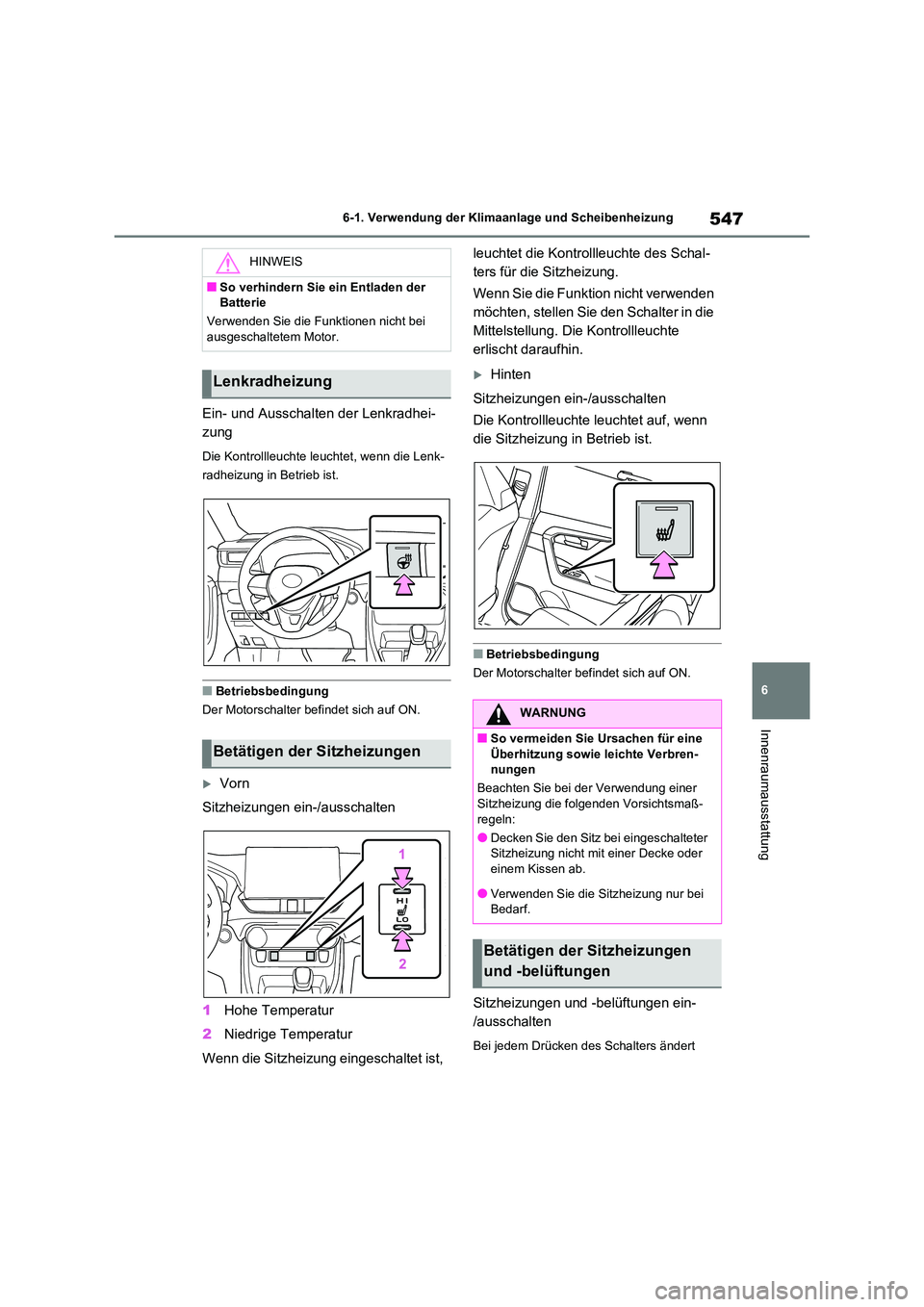

Ein- und Ausschalten der Lenkradhei-
zung
Die Kontrollleuchte leuchtet, wenn die Lenk-
radheizung in Betrieb ist.
■Betriebsbedingung
Der Motorschalter befindet sich auf ON.
Vorn
Sitzheizungen ein-/ausschalten
1 Hohe Temperatur
2 Niedrige Temperatur
Wenn die Sitzheizung eingeschaltet ist,
leuchtet die Kontrollleuchte des Schal-
ters für die Sitzheizung.
Wenn Sie die Funktion nicht verwenden
möchten, stellen Sie den Schalter in die
Mittelstellung. Die Kontrollleuchte
erlischt daraufhin.
Hinten
Sitzheizungen ein-/ausschalten
Die Kontrollleuchte leuchtet auf, wenn
die Sitzheizung in Betrieb ist.
■Betriebsbedingung
Der Motorschalter befindet sich auf ON.
Sitzheizungen und -belüftungen ein-
/ausschalten
Bei jedem Drücken des Schalters ändert
HINWEIS
■So verhindern Sie ein Entladen der
Batterie
Verwenden Sie die Funktionen nicht bei
ausgeschaltetem Motor.
Lenkradheizung
Betätigen der Sitzheizungen
WARNUNG
■So vermeiden Sie Ursachen für eine
Überhitzung sowie leichte Verbren- nungen
Beachten Sie bei der Verwendung einer
Sitzheizung die folgenden Vorsichtsmaß-
regeln:
●Decken Sie den Sitz bei eingeschalteter Sitzheizung nicht mi t einer Decke oder
einem Kissen ab.
●Verwenden Sie die Sitzheizung nur bei Bedarf.
Betätigen der Sitzheizungen
und -belüftungen

5486-1. Verwendung der Klimaanlage und Scheibenheizung

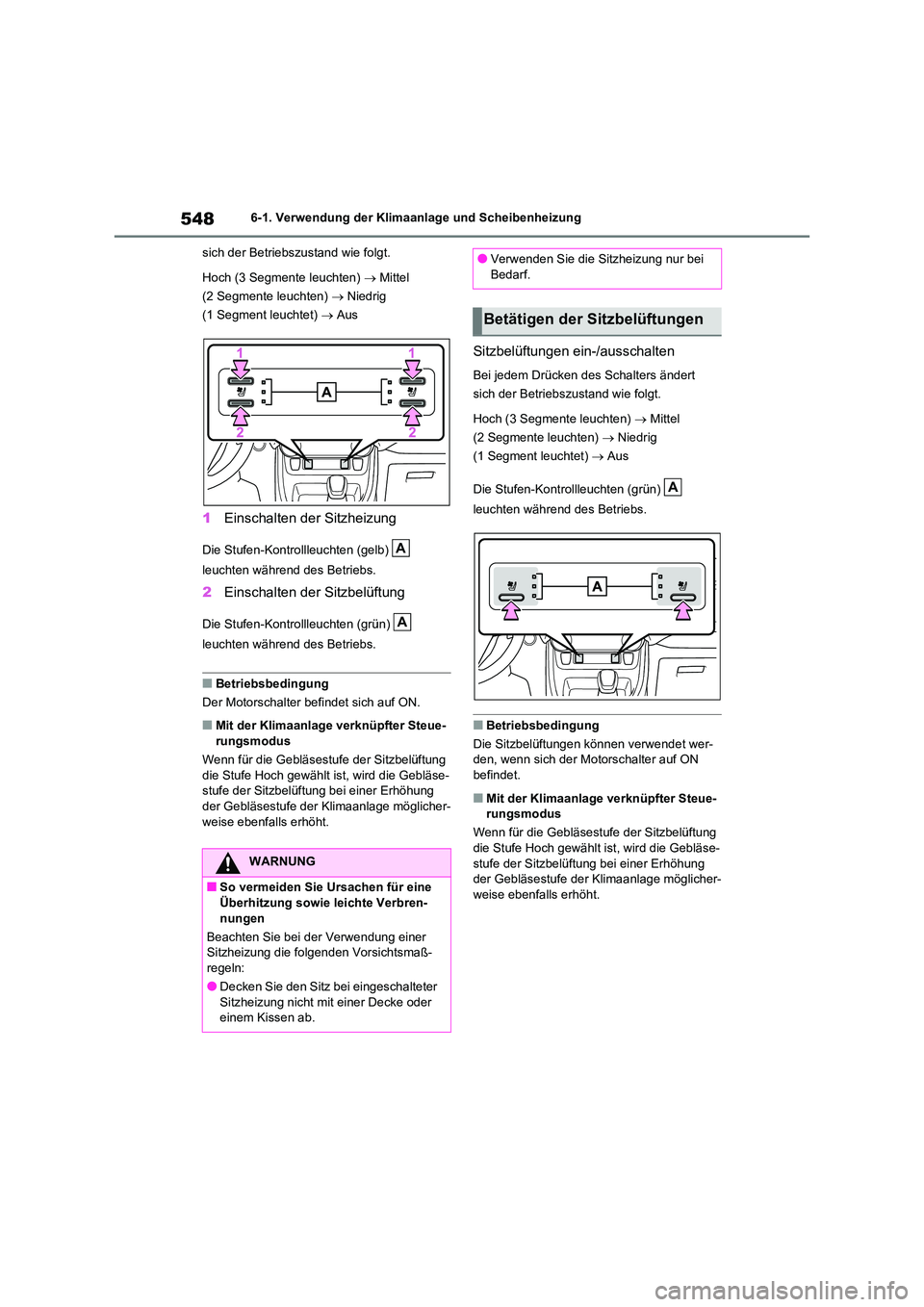

sich der Betriebszustand wie folgt.
Hoch (3 Segmente leuchten)  Mittel
(2 Segmente leuchten)  Niedrig
(1 Segment leuchtet)  Aus
1Einschalten der Sitzheizung
Die Stufen-Kontrollleuchten (gelb)
leuchten während des Betriebs.
2 Einschalten der Sitzbelüftung
Die Stufen-Kontrollleuchten (grün)
leuchten während des Betriebs.
■Betriebsbedingung
Der Motorschalter befindet sich auf ON.
■Mit der Klimaanlage verknüpfter Steue-
rungsmodus
Wenn für die Gebläsestufe der Sitzbelüftung die Stufe Hoch gewählt ist, wird die Gebläse-
stufe der Sitzbelüftung bei einer Erhöhung
der Gebläsestufe der Klimaanlage möglicher- weise ebenfalls erhöht.
Sitzbelüftungen ein-/ausschalten
Bei jedem Drücken des Schalters ändert
sich der Betriebszustand wie folgt.
Hoch (3 Segmente leuchten)  Mittel
(2 Segmente leuchten)  Niedrig
(1 Segment leuchtet)  Aus
Die Stufen-Kontrollleuchten (grün)
leuchten während des Betriebs.
■Betriebsbedingung
Die Sitzbelüftungen können verwendet wer-
den, wenn sich der Motorschalter auf ON
befindet.
■Mit der Klimaanlage verknüpfter Steue- rungsmodus
Wenn für die Gebläsestufe der Sitzbelüftung
die Stufe Hoch gewählt ist, wird die Gebläse-
stufe der Sitzbelüftung bei einer Erhöhung der Gebläsestufe der Klimaanlage möglicher-
weise ebenfalls erhöht.
WARNUNG
■So vermeiden Sie Ursachen für eine
Überhitzung sowie leichte Verbren-
nungen
Beachten Sie bei der Verwendung einer Sitzheizung die folgenden Vorsichtsmaß-
regeln:
●Decken Sie den Sitz bei eingeschalteter
Sitzheizung nicht mit einer Decke oder einem Kissen ab.
A
A
●Verwenden Sie die Sitzheizung nur bei
Bedarf.
Betätigen der Sitzbelüftungen
A

549
6 6-2. Verwenden der Innenraumleuchten
Innenraumausstattung

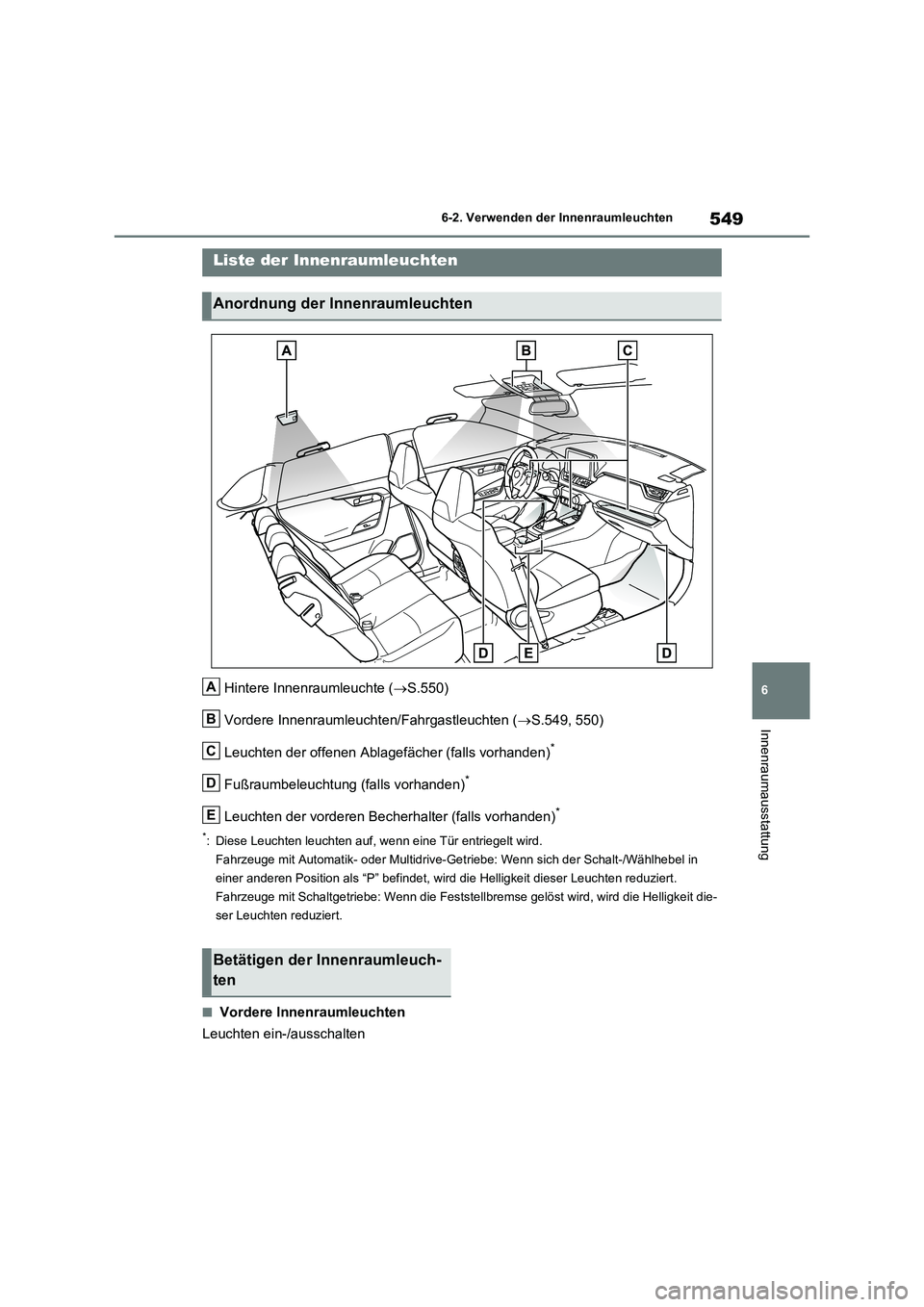

6-2.Verwenden der Innenraumleuchten
Hintere Innenraumleuchte (S.550)
Vordere Innenraumleuchten/Fahrgastleuchten (S.549, 550)
Leuchten der offenen Ablagefächer (falls vorhanden)
*
Fußraumbeleuchtung (falls vorhanden)*
Leuchten der vorderen Becherhalter (falls vorhanden)*
*: Diese Leuchten leuchten auf, wenn eine Tür entriegelt wird.
Fahrzeuge mit Automatik- oder Multidrive-Getriebe: Wenn sich der Schalt-/Wählhebel in
einer anderen Position als “P” befindet, wird die Helligkeit dieser Leuchten reduziert.
Fahrzeuge mit Schaltgetriebe: Wenn die Feststellbremse gelöst wird, wird die Helligkeit die-
ser Leuchten reduziert.
■Vordere Innenraumleuchten
Leuchten ein-/ausschalten
Liste der Innenraumleuchten
Anordnung der Innenraumleuchten
A
B
C
D
E
Betätigen der Innenraumleuch-
ten

5506-2. Verwenden der Innenraumleuchten
Schalter in die Türstellung bringen (mit
der Tür verknüpfte Beleuchtung)
Wenn eine Tür geöffnet wird, während die
Türstellung aktiviert ist, werden die Leuchten
eingeschaltet.
1 Türstellung aktivieren
2 Leuchten ausschalten
■Hintere Innenraumleuchte
1 Leuchte ausschalten
2 Türstellung aktivieren
Wenn eine Tür geöffnet wird, während die
Türstellung aktiviert ist, wird die Leuchte ein-
geschaltet.
3 Leuchte einschalten
Leuchten ein-/ausschalten
■Einstiegsbeleuchtungssystem
Die Leuchten schalten sich automatisch ein/aus, je nachdem, in welchem Modus sich
der Motorschalter befindet, ob sich der elek-
tronische Schlüssel im Fahrzeug befindet, ob die Türen verriegelt/entriegelt sind und ob die
Türen offen/geschlossen sind.
■So verhindern Sie ein Entladen der Bat-
terie
Falls die Innenrauml euchten eingeschaltet bleiben, nachdem der Motorschalter auf OFF
geschaltet wurde, erlöschen sie nach
20 Minuten automatisch.
■In den folgenden Fällen werden die Innenraumleuchten automatisch einge-
schaltet
Wenn einer der SRS-Airbags ausgelöst (auf-
geblasen) wird oder wenn es zu einem star- ken Heckaufprall kommt, werden die
Innenraumleuchten automatisch eingeschal-
tet. Die Innenraumleuchten schalten sich nach
ca. 20 Minuten automatisch aus.
Die Innenraumleuchten können von Hand ausgeschaltet werden. Es ist jedoch zur Ver-
hinderung weiterer Kollisionen empfehlens-
wert, sie eingeschaltet zu lassen, bis sichergestellt ist, dass keine Gefahr mehr
besteht.
(Je nach Stärke des Aufpralls und Umstän- den der Kollision werden die Innenraum-
Betätigen der Fahrgastleuch-
ten
