6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
6-4.Verwenden der weiteren Innenraumausstattung
1 Klappen Sie die Sonnenblende
nach unten, um vor Blendungen von
vorn geschützt zu sein.
2 Klappen Sie die Sonnenblende
nach unten, haken Sie sie aus und
schwenken Sie sie zur Seite, um
vor Blendungen von der Seite
geschützt zu sein.
Schieben Sie zum Öffnen die Abdec-
kung zur Seite.
Beim Öffnen der Abdeckung schaltet sich
die Leuchte ein.
■System zum automatischen Ausschal- ten der Fahrzeugleuchten zum Schutz
der Batterie
Falls die Schminks piegelbeleuchtung einge-
schaltet bleibt, nachdem der Motorschalter auf OFF geschaltet wurde, erlischt sie nach
20 Minuten automatisch.
Der Aschenbecher kann in den Becher-
halter eingesetzt werden.
Weitere Innenraumausstat-
tung
Sonnenblenden
Schminkspiegel
HINWEIS
■So verhindern Sie ein Entladen der Batterie
Lassen Sie die Schminkspiegelbeleuch-
tung bei ausgeschaltetem Motor nicht für
längere Zeit eingeschaltet.
Herausnehmbarer Aschenbe-
cher (falls vorhanden)
WARNUNG
■Bei Nichtbenutzung
Halten Sie den Aschenbecher geschlos-
sen. Bei plötzlichem Bremsen kann es zu einem Unfall kommen, wenn sich ein
Insasse am offenen Aschenbecher verletzt
oder Asche herausfliegt.
■So vermeiden Sie einen Brand
●Drücken Sie Streichhölzer und Zigaret- ten vor der Entsorgung im Aschenbe-
cher gründlich aus und stellen Sie
sicher, dass der As chenbecher vollstän- dig geschlossen ist.

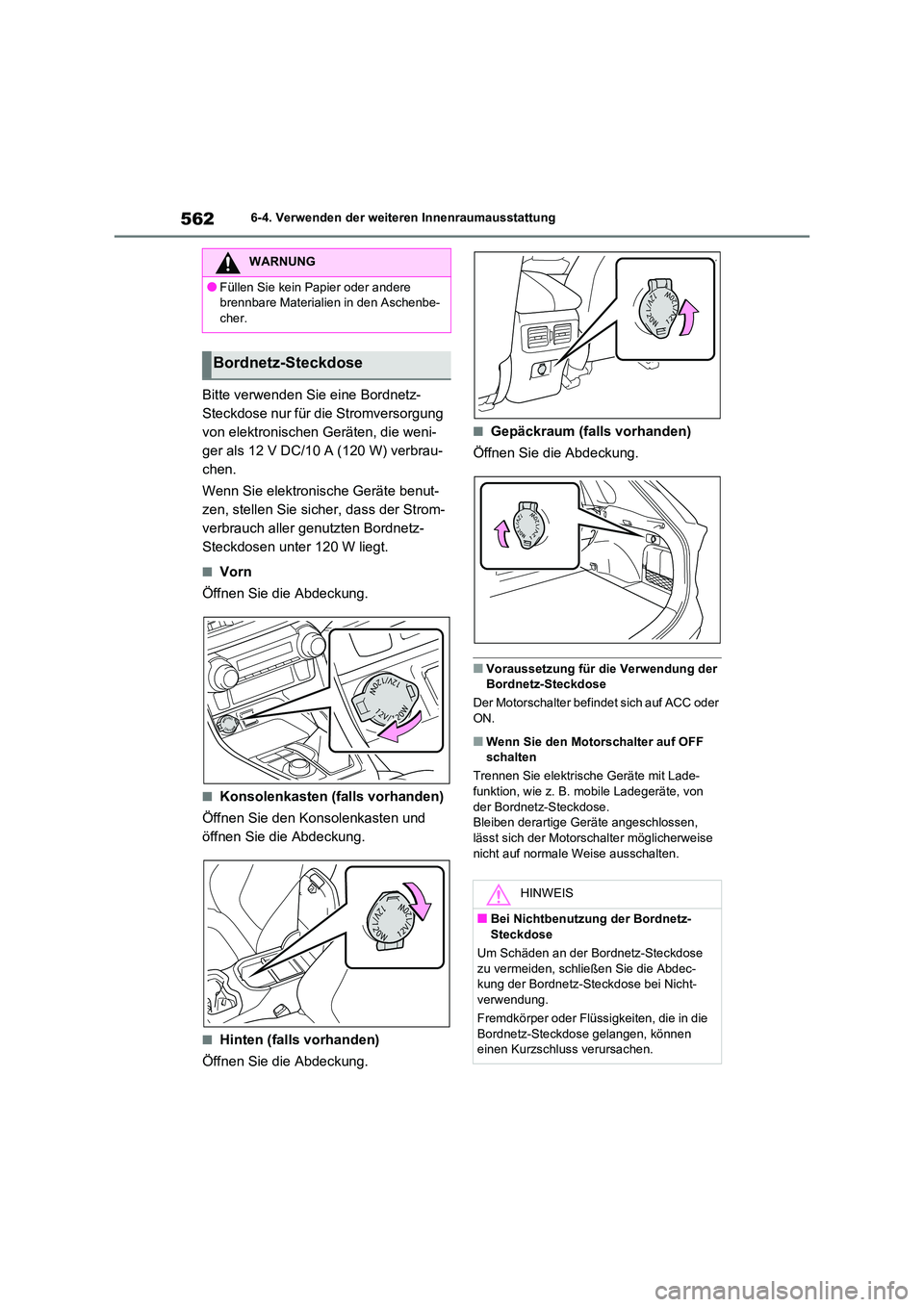

5626-4. Verwenden der weiteren Innenraumausstattung
Bitte verwenden Sie eine Bordnetz-
Steckdose nur für die Stromversorgung
von elektronischen Geräten, die weni-
ger als 12 V DC/10 A (120 W) verbrau-
chen.
Wenn Sie elektronische Geräte benut-
zen, stellen Sie sicher, dass der Strom-
verbrauch aller genutzten Bordnetz-
Steckdosen unter 120 W liegt.
■Vorn
Öffnen Sie die Abdeckung.
■Konsolenkasten (falls vorhanden)
Öffnen Sie den Konsolenkasten und
öffnen Sie die Abdeckung.
■Hinten (falls vorhanden)
Öffnen Sie die Abdeckung.
■Gepäckraum (falls vorhanden)
Öffnen Sie die Abdeckung.
■Voraussetzung für die Verwendung der Bordnetz-Steckdose
Der Motorschalter befindet sich auf ACC oder
ON.
■Wenn Sie den Motorschalter auf OFF
schalten
Trennen Sie elektrische Geräte mit Lade- funktion, wie z. B. mobile Ladegeräte, von
der Bordnetz-Steckdose.
Bleiben derartige Geräte angeschlossen, lässt sich der Motorschalter möglicherweise
nicht auf normale Weise ausschalten.
WARNUNG
●Füllen Sie kein Papier oder andere
brennbare Materialien in den Aschenbe-
cher.
Bordnetz-Steckdose
HINWEIS
■Bei Nichtbenutzung der Bordnetz-
Steckdose
Um Schäden an der Bordnetz-Steckdose zu vermeiden, schließen Sie die Abdec-
kung der Bordnetz-Steckdose bei Nicht-
verwendung.
Fremdkörper oder Flüssi gkeiten, die in die Bordnetz-Steckdose gelangen, können
einen Kurzschluss verursachen.

563
6
6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Die USB-Ladeanschlüsse dienen dazu,
externe Geräte mit Strom mit einer
Stromstärke von 2,1 A und einer Span-
nung von 5 V zu versorgen.
Die USB-Ladeanschlüsse können nur
zum Laden verwendet werden. Sie sind
nicht zum Übertragen von Daten oder
für andere Zwecke vorgesehen.
Je nach externem Gerät wird der Lade-
vorgang möglicherweise nicht ord-
nungsgemäß durchgeführt. Lesen Sie
die Bedienungsanleitung des Geräts,
bevor Sie den USB-Ladeanschluss ver-
wenden.
■Verwenden der USB-Ladean-
schlüsse
Konsolenkasten
Hinten
Öffnen Sie die Abdeckung.
■Voraussetzung für die Verwendung der USB-Ladeanschlüsse
Der Motorschalter befindet sich auf ACC oder
ON.
■Situationen, in denen die USB-Ladean-
schlüsse möglicherweise nicht korrekt funktionieren
●Wenn ein Gerät angeschlossen wird, das mehr als 2,1 A und 5 V benötigt
●Wenn ein Gerät angeschlossen wird, das dafür ausgelegt ist, mit einem PC zu kom-
munizieren, wie etwa ein USB-Speicherge-
rät
●Wenn das angeschlossene externe Gerät
ausgeschaltet ist (je nach Gerät)
●Wenn die Temperatur im Fahrzeug hoch
ist, wie etwa wenn es zuvor in der Sonne geparkt war
■Informationen zu angeschlossenen
externen Geräten
Je nach dem angeschlossenen externen
Gerät wird der Ladevorgang möglicherweise zeitweise ausgesetzt und dann wieder aufge-
nommen. Dies ist keine Funktionsstörung.
HINWEIS
■So vermeiden Sie das Durchbrennen
von Sicherungen
Verwenden Sie kein Zubehör, das mehr
als 12 V/10 A benötigt.
■So verhindern Sie ein Entladen der
Batterie
Nutzen Sie die Bordnetz-Steckdose bei
ausgeschaltetem Motor nicht länger als nötig.
USB-Ladeanschlüsse (falls
vorhanden)
HINWEIS
■So vermeiden Sie Beschädigungen
der USB-Ladeanschlüsse
●Führen Sie keine Fremdkörper in die Anschlüsse ein.

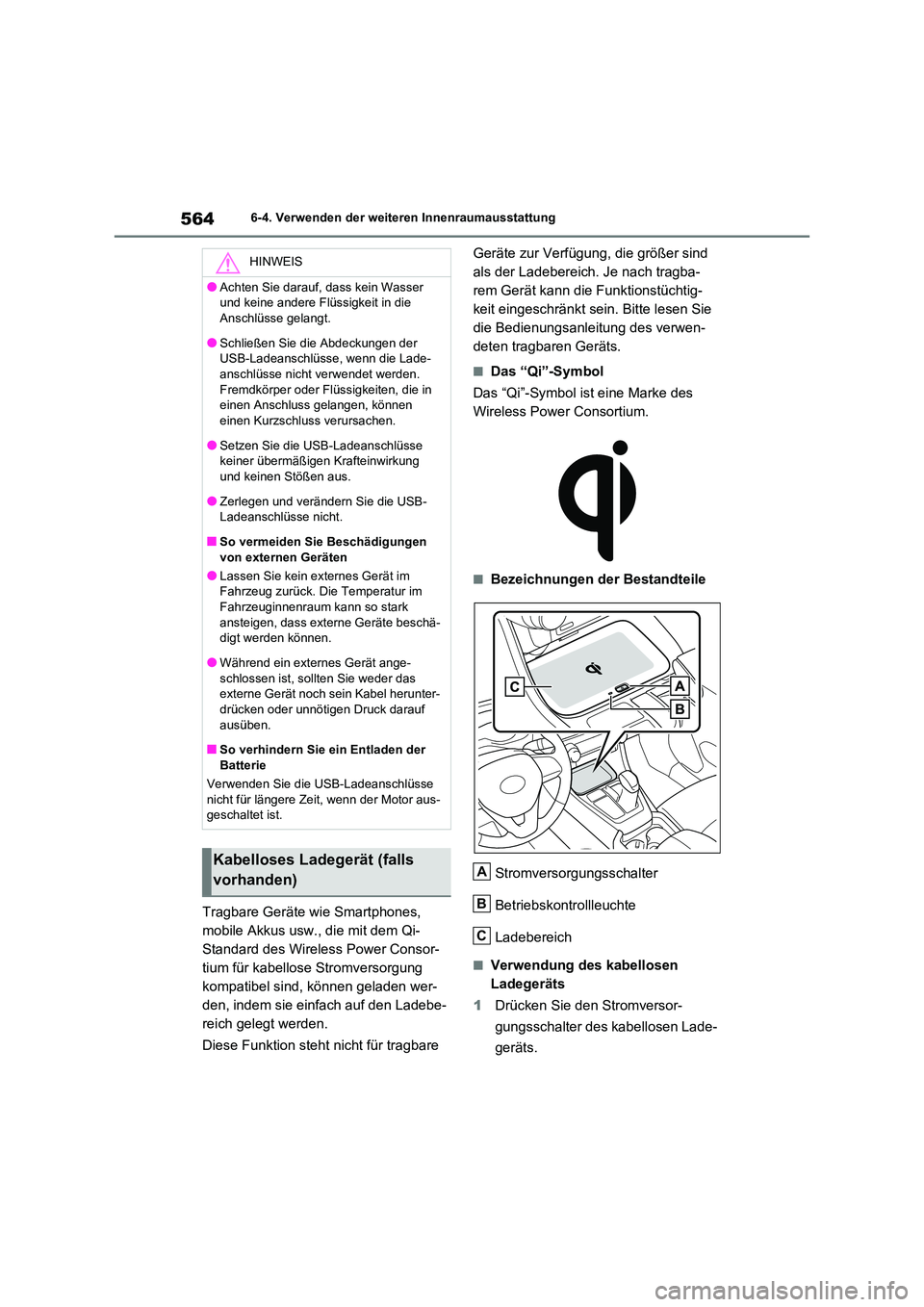

5646-4. Verwenden der weiteren Innenraumausstattung
Tragbare Geräte wie Smartphones,
mobile Akkus usw., die mit dem Qi-
Standard des Wireless Power Consor-
tium für kabellose Stromversorgung
kompatibel sind, können geladen wer-
den, indem sie einfach auf den Ladebe-
reich gelegt werden.
Diese Funktion steht nicht für tragbare
Geräte zur Verfügung, die größer sind
als der Ladebereich. Je nach tragba-
rem Gerät kann die Funktionstüchtig-
keit eingeschränkt sein. Bitte lesen Sie
die Bedienungsanleitung des verwen-
deten tragbaren Geräts.
■Das “Qi”-Symbol
Das “Qi”-Symbol ist eine Marke des
Wireless Power Consortium.
■Bezeichnungen der Bestandteile
Stromversorgungsschalter
Betriebskontrollleuchte
Ladebereich
■Verwendung des kabellosen
Ladegeräts
1 Drücken Sie den Stromversor-
gungsschalter des kabellosen Lade-
geräts.
HINWEIS
●Achten Sie darauf, dass kein Wasser
und keine andere Flüssigkeit in die
Anschlüsse gelangt.
●Schließen Sie die Abdeckungen der
USB-Ladeanschlüsse, wenn die Lade-
anschlüsse nicht verwendet werden. Fremdkörper oder Flüssigkeiten, die in
einen Anschluss gelangen, können
einen Kurzschluss verursachen.
●Setzen Sie die USB-Ladeanschlüsse
keiner übermäßigen Krafteinwirkung
und keinen Stößen aus.
●Zerlegen und verändern Sie die USB-
Ladeanschlüsse nicht.
■So vermeiden Sie Beschädigungen von externen Geräten
●Lassen Sie kein externes Gerät im
Fahrzeug zurück. Die Temperatur im
Fahrzeuginnenraum kann so stark ansteigen, dass externe Geräte beschä-
digt werden können.
●Während ein externes Gerät ange- schlossen ist, sollten Sie weder das
externe Gerät noch sein Kabel herunter-
drücken oder unnötigen Druck darauf
ausüben.
■So verhindern Sie ein Entladen der
Batterie
Verwenden Sie die USB-Ladeanschlüsse
nicht für längere Zeit, wenn der Motor aus- geschaltet ist.
Kabelloses Ladegerät (falls
vorhanden)A
B
C

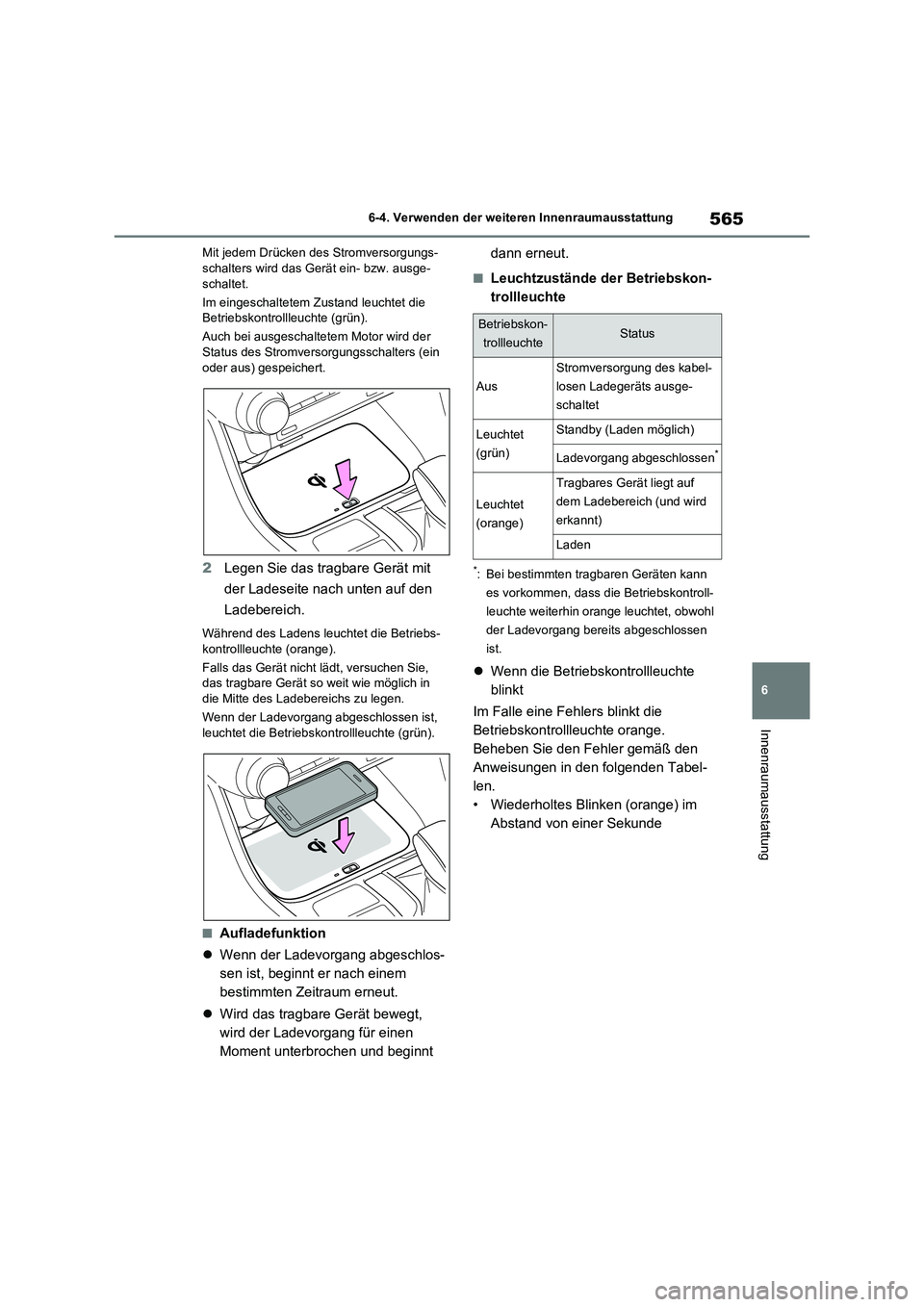

565
6 6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Mit jedem Drücken des Stromversorgungs-
schalters wird das Gerät ein- bzw. ausge-
schaltet.
Im eingeschaltetem Zustand leuchtet die
Betriebskontrollleuchte (grün).
Auch bei ausgeschaltetem Motor wird der
Status des Stromversorgungsschalters (ein
oder aus) gespeichert.
2Legen Sie das tragbare Gerät mit
der Ladeseite nach unten auf den
Ladebereich.
Während des Ladens leuchtet die Betriebs-
kontrollleuchte (orange).
Falls das Gerät nicht lädt, versuchen Sie,
das tragbare Gerät so weit wie möglich in
die Mitte des Ladebereichs zu legen.
Wenn der Ladevorgang abgeschlossen ist,
leuchtet die Betriebskontrollleuchte (grün).
■Aufladefunktion
Wenn der Ladevorgang abgeschlos-
sen ist, beginnt er nach einem
bestimmten Zeitraum erneut.
Wird das tragbare Gerät bewegt,
wird der Ladevorgang für einen
Moment unterbrochen und beginnt dann erneut.
■Leuchtzustände der Betriebskon-
trollleuchte
*: Bei bestimmten tragbaren Geräten kann
es vorkommen, dass die Betriebskontroll-
leuchte weiterhin orange leuchtet, obwohl
der Ladevorgang bereits abgeschlossen
ist.
Wenn die Betriebskontrollleuchte
blinkt
Im Falle eine Fehlers blinkt die
Betriebskontrollleuchte orange.
Beheben Sie den Fehler gemäß den
Anweisungen in den folgenden Tabel-
len.
• Wiederholtes Blinken (orange) im
Abstand von einer Sekunde
Betriebskon-
trollleuchteStatus
Aus
Stromversorgung des kabel-
losen Ladegeräts ausge-
schaltet
Leuchtet
(grün)Standby (Laden möglich)
Ladevorgang abgeschlossen*
Leuchtet
(orange)
Tragbares Gerät liegt auf
dem Ladebereich (und wird
erkannt)
Laden

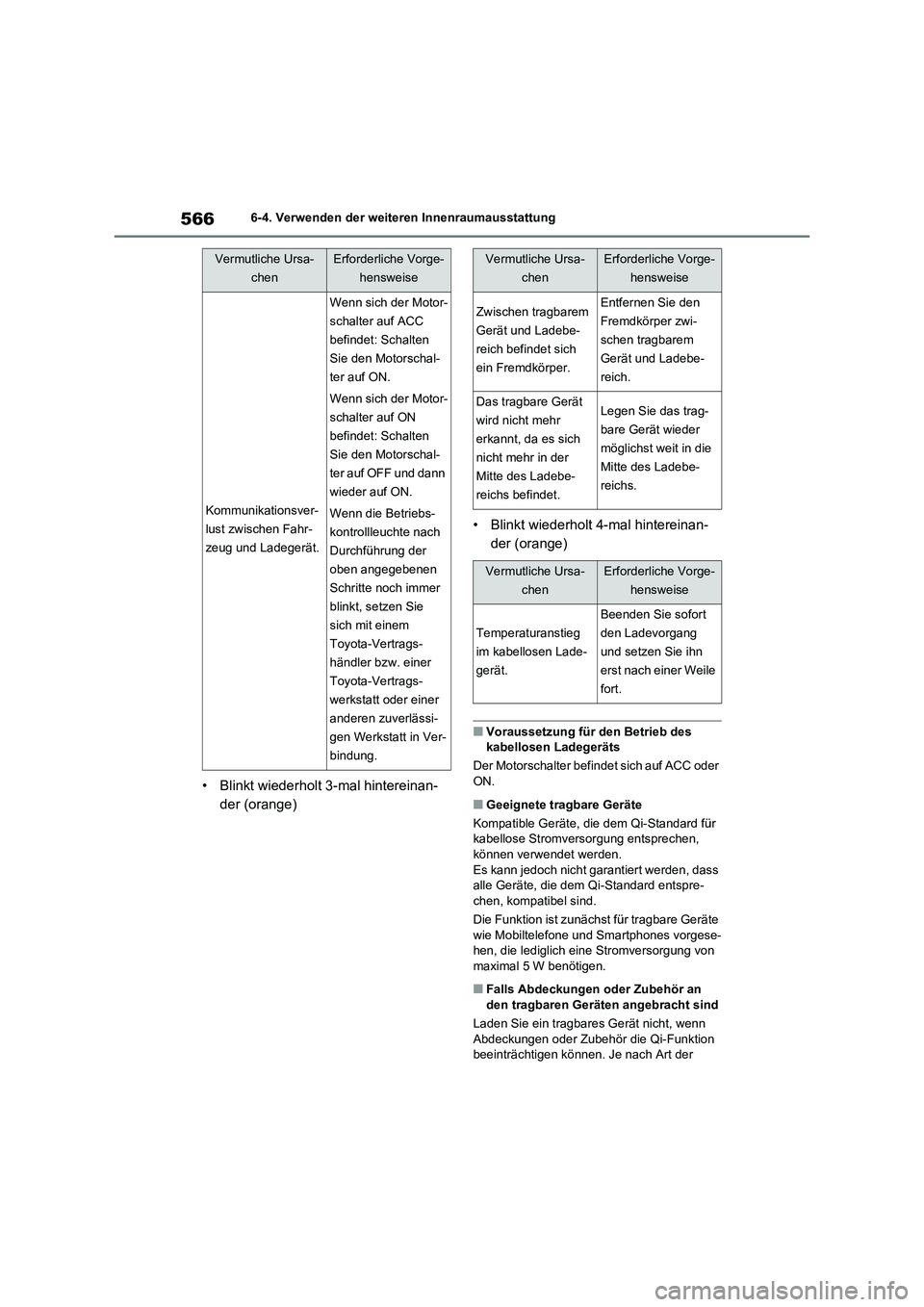

5666-4. Verwenden der weiteren Innenraumausstattung
• Blinkt wiederholt 3-mal hintereinan-
der (orange)• Blinkt wiederholt 4-mal hintereinan-
der (orange)
■Voraussetzung für den Betrieb des
kabellosen Ladegeräts
Der Motorschalter befindet sich auf ACC oder
ON.
■Geeignete tragbare Geräte
Kompatible Geräte, die dem Qi-Standard für
kabellose Stromversorgung entsprechen,
können verwendet werden.
Es kann jedoch nicht garantiert werden, dass
alle Geräte, die dem Qi-Standard entspre-
chen, kompatibel sind.
Die Funktion ist zunächst für tragbare Geräte
wie Mobiltelefone und Smartphones vorgese-
hen, die lediglich eine Stromversorgung von
maximal 5 W benötigen.
■Falls Abdeckungen oder Zubehör an
den tragbaren Geräten angebracht sind
Laden Sie ein tragbares Gerät nicht, wenn
Abdeckungen oder Zubehör die Qi-Funktion
beeinträchtigen können. Je nach Art der
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Kommunikationsver-
lust zwischen Fahr-
zeug und Ladegerät.
Wenn sich der Motor-
schalter auf ACC
befindet: Schalten
Sie den Motorschal-
ter auf ON.
Wenn sich der Motor-
schalter auf ON
befindet: Schalten
Sie den Motorschal-
ter auf OFF und dann
wieder auf ON.
Wenn die Betriebs-
kontrollleuchte nach
Durchführung der
oben angegebenen
Schritte noch immer
blinkt, setzen Sie
sich mit einem
Toyota-Vertrags-
händler bzw. einer
Toyota-Vertrags-
werkstatt oder einer
anderen zuverlässi-
gen Werkstatt in Ver-
bindung.
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Zwischen tragbarem
Gerät und Ladebe-
reich befindet sich
ein Fremdkörper.Entfernen Sie den
Fremdkörper zwi-
schen tragbarem
Gerät und Ladebe-
reich.
Das tragbare Gerät
wird nicht mehr
erkannt, da es sich
nicht mehr in der
Mitte des Ladebe-
reichs befindet.Legen Sie das trag-
bare Gerät wieder
möglichst weit in die
Mitte des Ladebe-
reichs.
Vermutliche Ursa-
chenErforderliche Vorge-
hensweise
Temperaturanstieg
im kabellosen Lade-
gerät.
Beenden Sie sofort
den Ladevorgang
und setzen Sie ihn
erst nach einer Weile
fort.

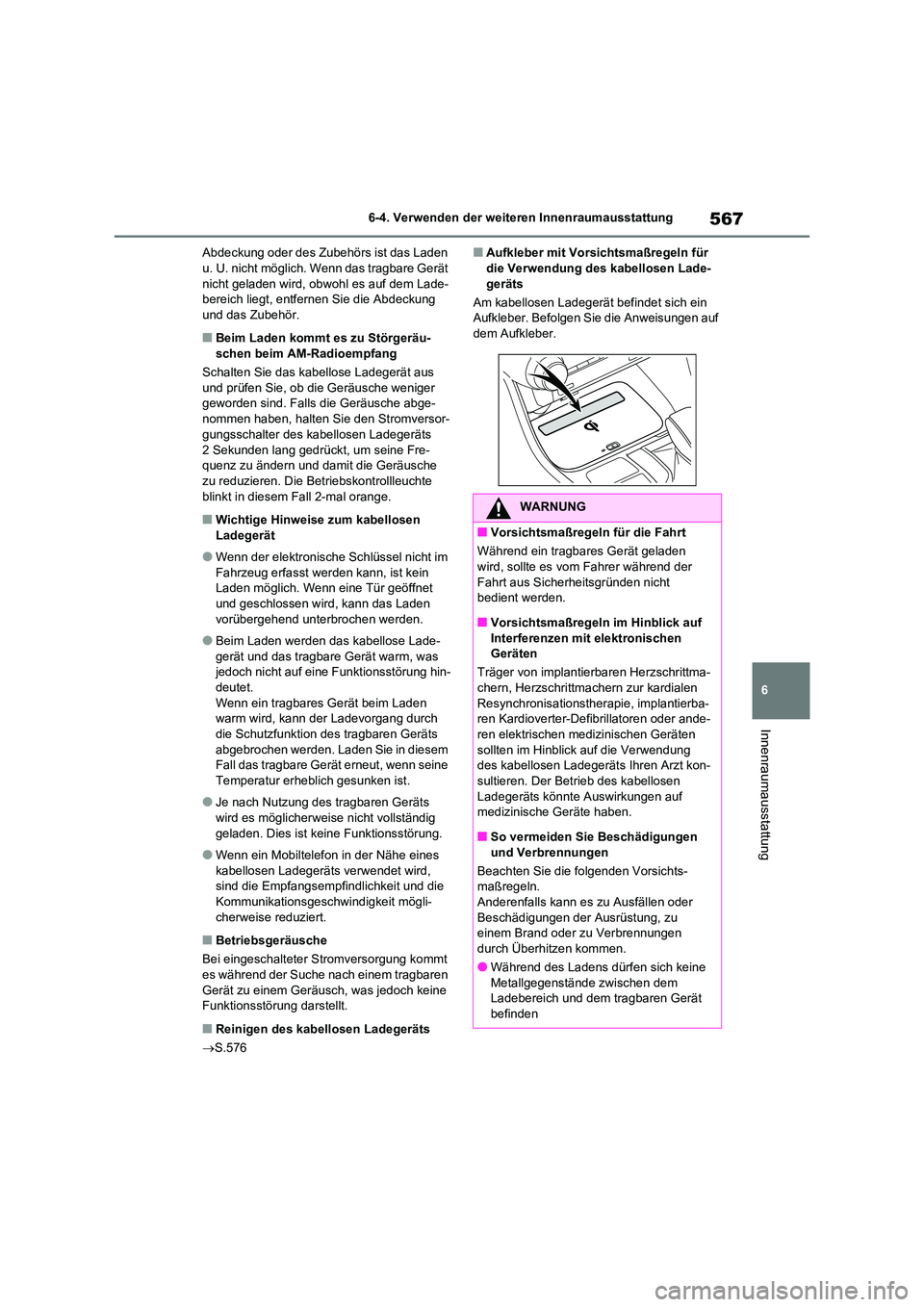

567
6
6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Abdeckung oder des Zubehörs ist das Laden u. U. nicht möglich. Wenn das tragbare Gerät
nicht geladen wird, obwohl es auf dem Lade-
bereich liegt, entfernen Sie die Abdeckung und das Zubehör.
■Beim Laden kommt es zu Störgeräu-
schen beim AM-Radioempfang
Schalten Sie das kabellose Ladegerät aus
und prüfen Sie, ob die Geräusche weniger geworden sind. Falls die Geräusche abge-
nommen haben, halten Sie den Stromversor-
gungsschalter des kabellosen Ladegeräts
2 Sekunden lang gedrückt, um seine Fre- quenz zu ändern und damit die Geräusche
zu reduzieren. Die Betriebskontrollleuchte
blinkt in diesem Fall 2-mal orange.
■Wichtige Hinweise zum kabellosen Ladegerät
●Wenn der elektronische Schlüssel nicht im Fahrzeug erfasst werden kann, ist kein
Laden möglich. Wenn eine Tür geöffnet
und geschlossen wird, kann das Laden vorübergehend unterbrochen werden.
●Beim Laden werden das kabellose Lade-gerät und das tragbare Gerät warm, was
jedoch nicht auf eine Funktionsstörung hin-
deutet. Wenn ein tragbares Gerät beim Laden
warm wird, kann der Ladevorgang durch
die Schutzfunktion des tragbaren Geräts abgebrochen werden. Laden Sie in diesem
Fall das tragbare Gerät erneut, wenn seine
Temperatur erheblich gesunken ist.
●Je nach Nutzung des tragbaren Geräts
wird es möglicherwe ise nicht vollständig geladen. Dies ist keine Funktionsstörung.
●Wenn ein Mobiltelefon in der Nähe eines kabellosen Ladegeräts verwendet wird,
sind die Empfangsem pfindlichkeit und die
Kommunikationsgeschwindigkeit mögli- cherweise reduziert.
■Betriebsgeräusche
Bei eingeschalteter Stromversorgung kommt
es während der Suche nach einem tragbaren
Gerät zu einem Geräusch, was jedoch keine Funktionsstörung darstellt.
■Reinigen des kabellosen Ladegeräts
 S.576
■Aufkleber mit Vorsichtsmaßregeln für die Verwendung des kabellosen Lade-
geräts
Am kabellosen Ladegerät befindet sich ein
Aufkleber. Befolgen Sie die Anweisungen auf dem Aufkleber.
WARNUNG
■Vorsichtsmaßregeln für die Fahrt
Während ein tragbares Gerät geladen
wird, sollte es vom Fahrer während der
Fahrt aus Sicherheitsgründen nicht bedient werden.
■Vorsichtsmaßregeln im Hinblick auf
Interferenzen mit elektronischen Geräten
Träger von implantierbaren Herzschrittma-
chern, Herzschrittmachern zur kardialen
Resynchronisationsther apie, implantierba- ren Kardioverter-Defibrillatoren oder ande-
ren elektrischen medizinischen Geräten
sollten im Hinblick auf die Verwendung
des kabellosen Ladegeräts Ihren Arzt kon- sultieren. Der Betrieb des kabellosen
Ladegeräts könnte Auswirkungen auf
medizinische Geräte haben.
■So vermeiden Sie Beschädigungen
und Verbrennungen
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu Ausfällen oder
Beschädigungen der Ausrüstung, zu
einem Brand oder zu Verbrennungen durch Überhitzen kommen.
●Während des Ladens dürfen sich keine
Metallgegenstände zwischen dem
Ladebereich und dem tragbaren Gerät befinden

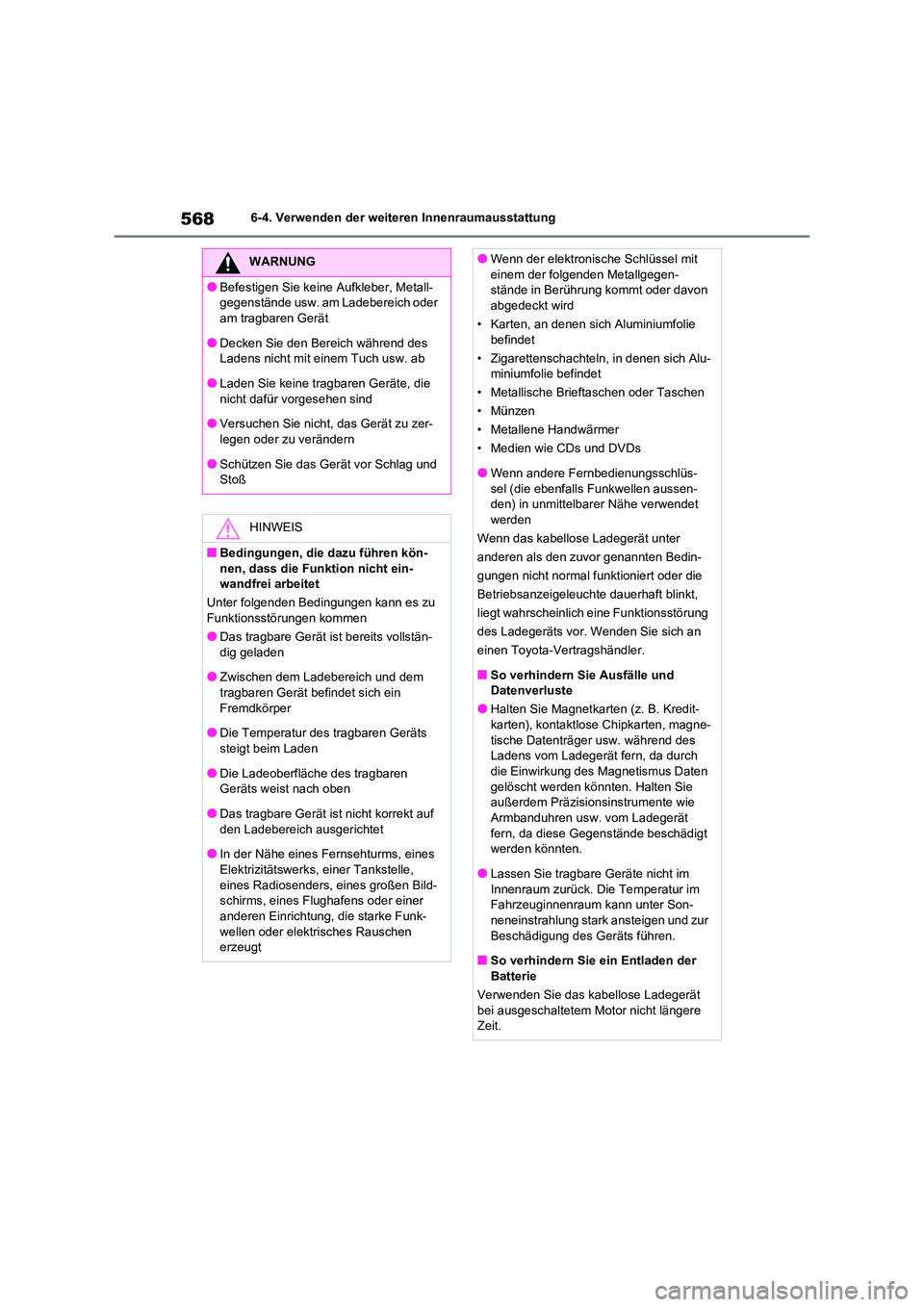

5686-4. Verwenden der weiteren Innenraumausstattung
WARNUNG
●Befestigen Sie keine Aufkleber, Metall-
gegenstände usw. am Ladebereich oder
am tragbaren Gerät
●Decken Sie den Bereich während des
Ladens nicht mit einem Tuch usw. ab
●Laden Sie keine tragbaren Geräte, die nicht dafür vorgesehen sind
●Versuchen Sie nicht, das Gerät zu zer-
legen oder zu verändern
●Schützen Sie das Gerät vor Schlag und
Stoß
HINWEIS
■Bedingungen, die dazu führen kön-
nen, dass die Funktion nicht ein-
wandfrei arbeitet
Unter folgenden Bedingungen kann es zu Funktionsstörungen kommen
●Das tragbare Gerät ist bereits vollstän-
dig geladen
●Zwischen dem Ladebereich und dem tragbaren Gerät befindet sich ein
Fremdkörper
●Die Temperatur des tragbaren Geräts steigt beim Laden
●Die Ladeoberfläche des tragbaren
Geräts weist nach oben
●Das tragbare Gerät ist nicht korrekt auf
den Ladebereich ausgerichtet
●In der Nähe eines Fernsehturms, eines Elektrizitätswerks, einer Tankstelle,
eines Radiosenders, eines großen Bild-
schirms, eines Flughafens oder einer anderen Einrichtung, die starke Funk-
wellen oder elektrisches Rauschen
erzeugt
●Wenn der elektronische Schlüssel mit
einem der folgenden Metallgegen-
stände in Berührung kommt oder davon abgedeckt wird
• Karten, an denen sich Aluminiumfolie
befindet
• Zigarettenschachteln, in denen sich Alu-
miniumfolie befindet
• Metallische Brieftaschen oder Taschen
• Münzen
• Metallene Handwärmer
• Medien wie CDs und DVDs
●Wenn andere Fernbedienungsschlüs- sel (die ebenfalls Funkwellen aussen-
den) in unmittelbarer Nähe verwendet
werden
Wenn das kabellose Ladegerät unter
anderen als den zuvor genannten Bedin-
gungen nicht normal funktioniert oder die
Betriebsanzeigeleuchte dauerhaft blinkt,
liegt wahrscheinlich eine Funktionsstörung
des Ladegeräts vor. Wenden Sie sich an
einen Toyota-Vertragshändler.
■So verhindern Sie Ausfälle und
Datenverluste
●Halten Sie Magnetkarten (z. B. Kredit-
karten), kontaktlose Chipkarten, magne- tische Datenträger usw. während des
Ladens vom Ladegerät fern, da durch
die Einwirkung des Magnetismus Daten gelöscht werden könnten. Halten Sie
außerdem Präzisionsinstrumente wie
Armbanduhren usw. vom Ladegerät fern, da diese Gegenstände beschädigt
werden könnten.
●Lassen Sie tragbare Geräte nicht im Innenraum zurück. Die Temperatur im
Fahrzeuginnenraum kann unter Son-
neneinstrahlung stark ansteigen und zur Beschädigung des Geräts führen.
■So verhindern Sie ein Entladen der
Batterie
Verwenden Sie das kabellose Ladegerät bei ausgeschaltetem Motor nicht längere
Zeit.

569
6

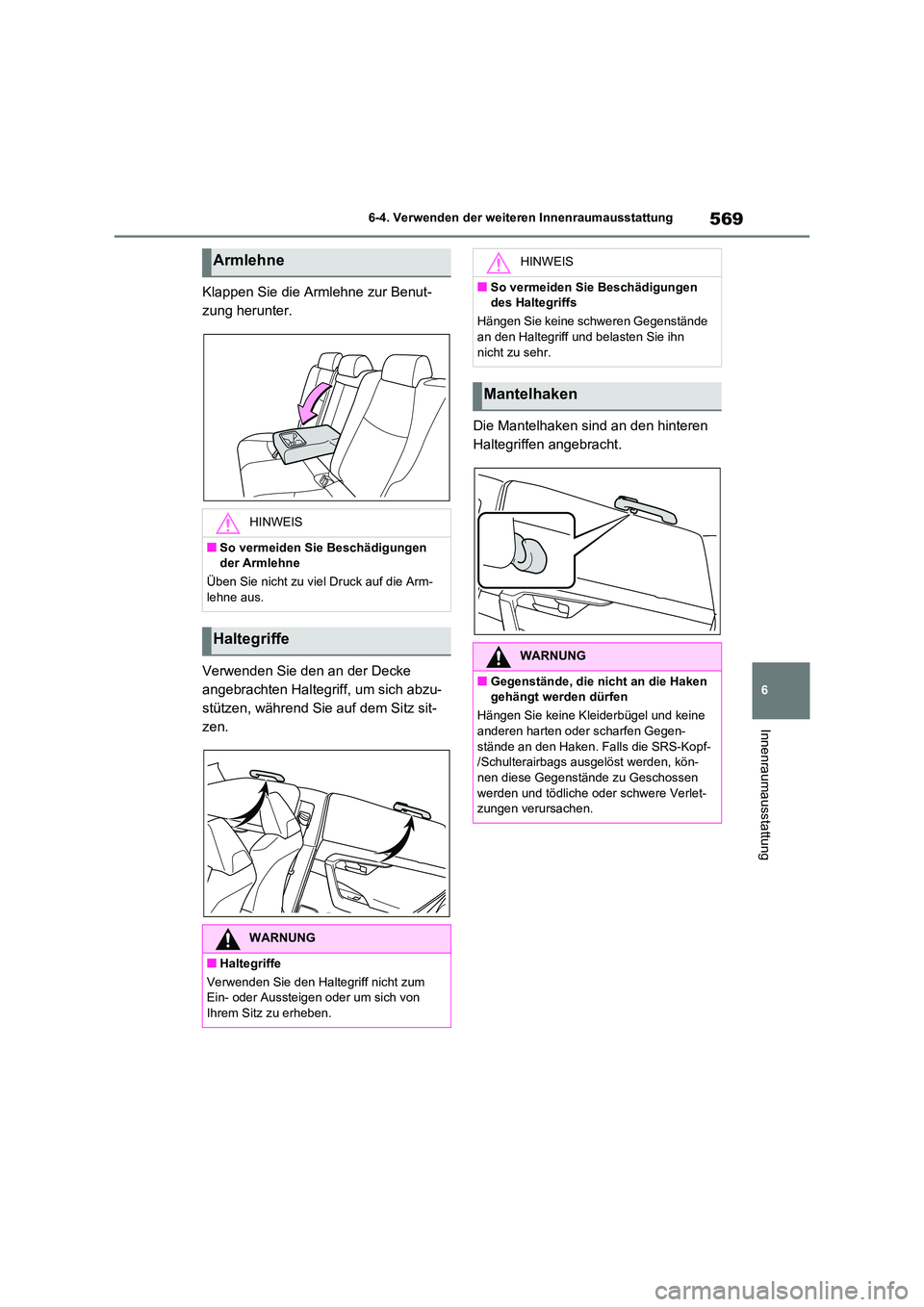

6-4. Verwenden der weiteren Innenraumausstattung
Innenraumausstattung
Klappen Sie die Armlehne zur Benut-
zung herunter.
Verwenden Sie den an der Decke
angebrachten Haltegriff, um sich abzu-
stützen, während Sie auf dem Sitz sit-
zen.
Die Mantelhaken sind an den hinteren
Haltegriffen angebracht.
Armlehne
HINWEIS
■So vermeiden Sie Beschädigungen der Armlehne
Üben Sie nicht zu viel Druck auf die Arm-
lehne aus.
Haltegriffe
WARNUNG
■Haltegriffe
Verwenden Sie den Haltegriff nicht zum Ein- oder Aussteigen oder um sich von
Ihrem Sitz zu erheben.
HINWEIS
■So vermeiden Sie Beschädigungen
des Haltegriffs
Hängen Sie keine schweren Gegenstände
an den Haltegriff und belasten Sie ihn nicht zu sehr.
Mantelhaken
WARNUNG
■Gegenstände, die nicht an die Haken
gehängt werden dürfen
Hängen Sie keine Kleiderbügel und keine anderen harten oder scharfen Gegen-
stände an den Haken. Falls die SRS-Kopf-
/Schulterairbags ausgelöst werden, kön- nen diese Gegenstände zu Geschossen
werden und tödliche oder schwere Verlet-
zungen verursachen.

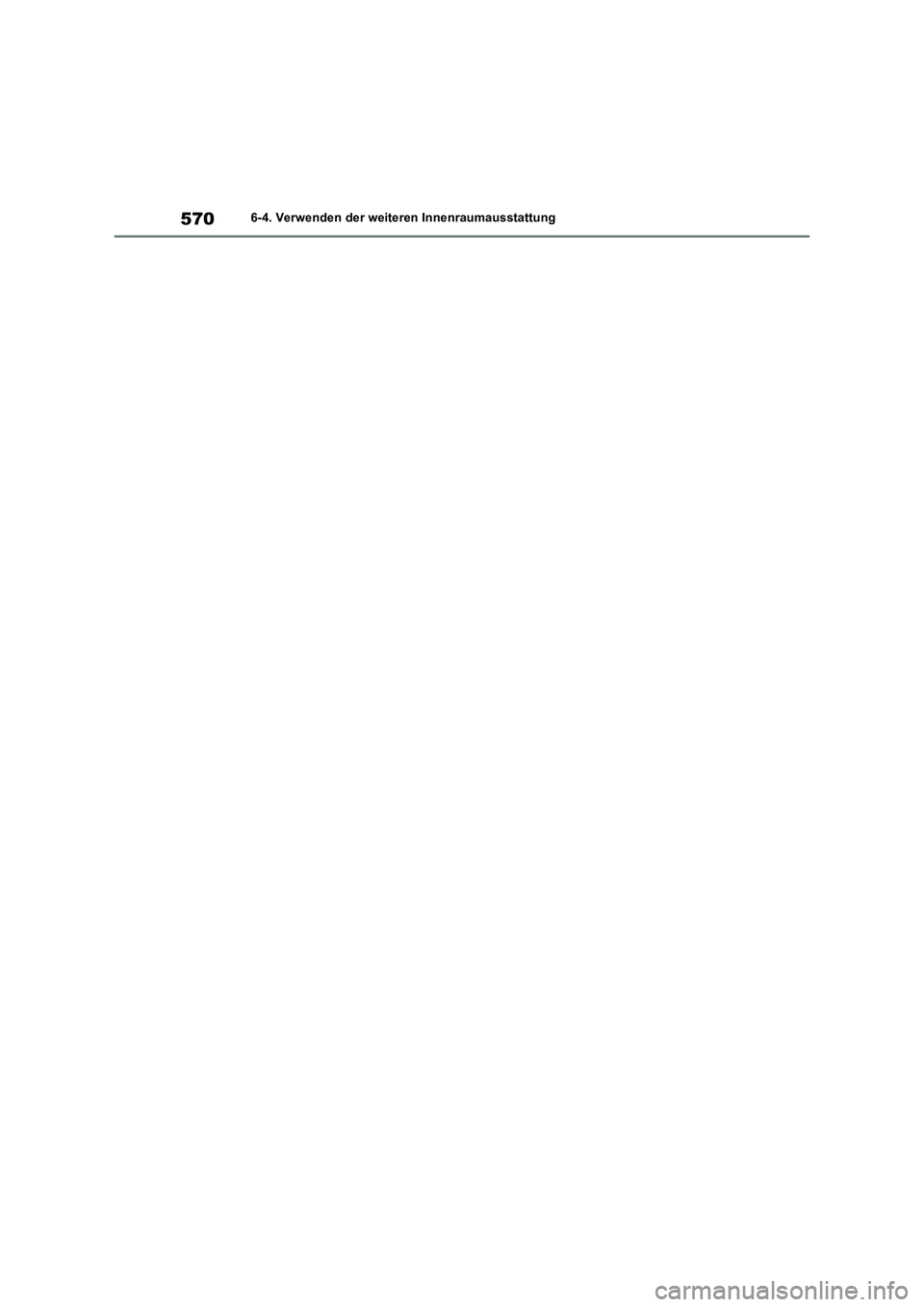

5706-4. Verwenden der weiteren Innenraumausstattung
