7-3. Wartung in Eigenregie
Wartung und Pflege
Prüfen Sie die Wattzahl der auszutau-
schenden Lampe. ( S.709)
Vorn (Typ A)
Vordere Blinkleuchten
Nebelscheinwerfer (falls vorhan-
den)
Äußere Bodenbeleuchtung (falls
vorhanden)
HINWEIS
■Vor dem Austauschen von Sicherun-
gen
Lassen Sie die Ursache für die elektrische
Überlastung so bald wie möglich von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt feststellen und reparieren.
■So vermeiden Sie Schäden an der
Abdeckung des Sicherungskastens im Motorraum
Lösen Sie beim Öffnen des Sicherungska-
stens die Arretierungen der Klauen voll-
ständig, bevor Sie die Abdeckung anheben. Anderenfalls können die Klauen
beschädigt werden.
Lampen

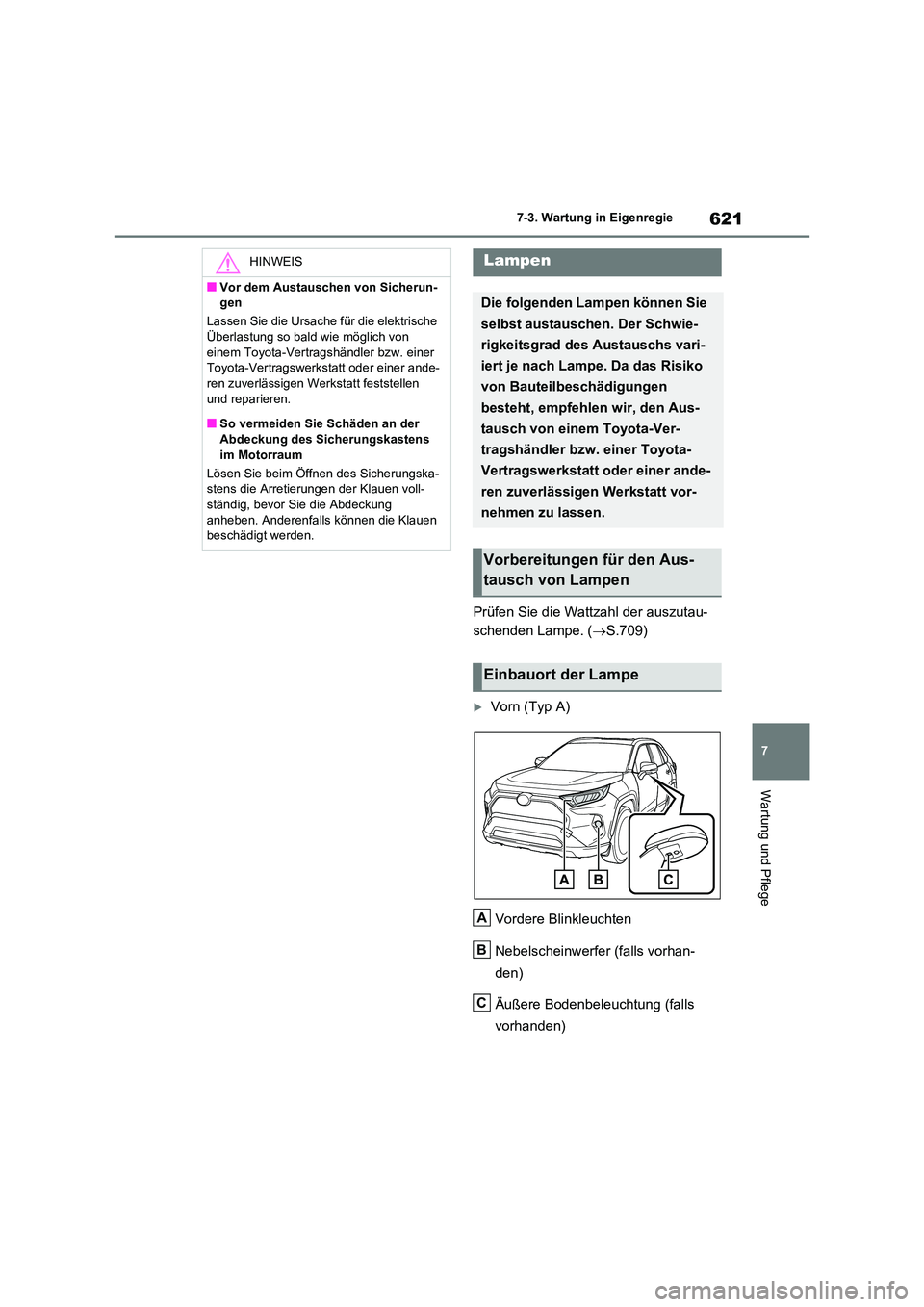

Die folgenden Lampen können Sie
selbst austauschen. Der Schwie-
rigkeitsgrad des Austauschs vari-
iert je nach Lampe. Da das Risiko
von Bauteilbeschädigungen
besteht, empfehlen wir, den Aus-
tausch von einem Toyota-Ver-
tragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Aus-
tausch von Lampen
Einbauort der Lampe
A
B
C

6227-3. Wartung in Eigenregie

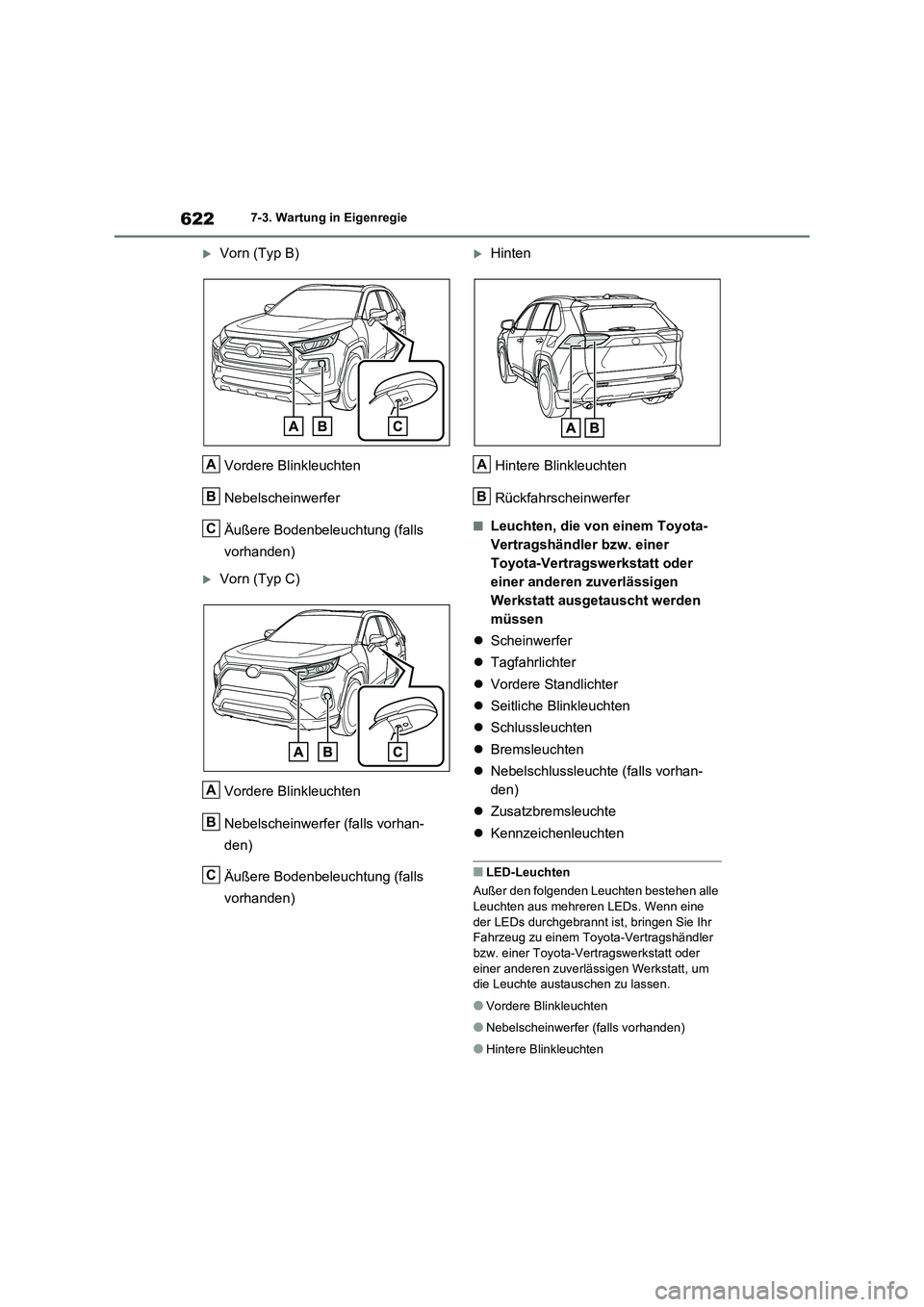

Vorn (Typ B)
Vordere Blinkleuchten
Nebelscheinwerfer
Äußere Bodenbeleuchtung (falls
vorhanden)
Vorn (Typ C)
Vordere Blinkleuchten
Nebelscheinwerfer (falls vorhan-
den)
Äußere Bodenbeleuchtung (falls
vorhanden)
Hinten
Hintere Blinkleuchten
Rückfahrscheinwerfer
■Leuchten, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen
Werkstatt ausgetauscht werden
müssen
 Scheinwerfer
 Tagfahrlichter
 Vordere Standlichter
 Seitliche Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Nebelschlussleuchte (falls vorhan-
den)
 Zusatzbremsleuchte
 Kennzeichenleuchten
■LED-Leuchten
Außer den folgenden Leuchten bestehen alle
Leuchten aus mehreren LEDs. Wenn eine
der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt, um die Leuchte austauschen zu lassen.
●Vordere Blinkleuchten
●Nebelscheinwerfer (falls vorhanden)
●Hintere Blinkleuchten
A
B
C
A
B
C
A
B

623
7 7-3. Wartung in Eigenregie
Wartung und Pflege
●Rückfahrscheinwerfer
●Äußere Bodenbeleuchtung (falls vorhan-
den)
■Kondensatbildung auf der Innenseite
der Linse
Eine vorübergehende Kondensatbildung auf
der Innenseite der Leuchtenlinse weist nicht
auf eine Funktionsstörung hin. Setzen Sie
sich in den folgenden Fällen für weitere Infor-
mationen mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in
Verbindung:
●Große Wassertropfen haben sich auf der
Innenseite der Linse gebildet.
●Wasser hat sich im Inneren der Leuchte
angesammelt.

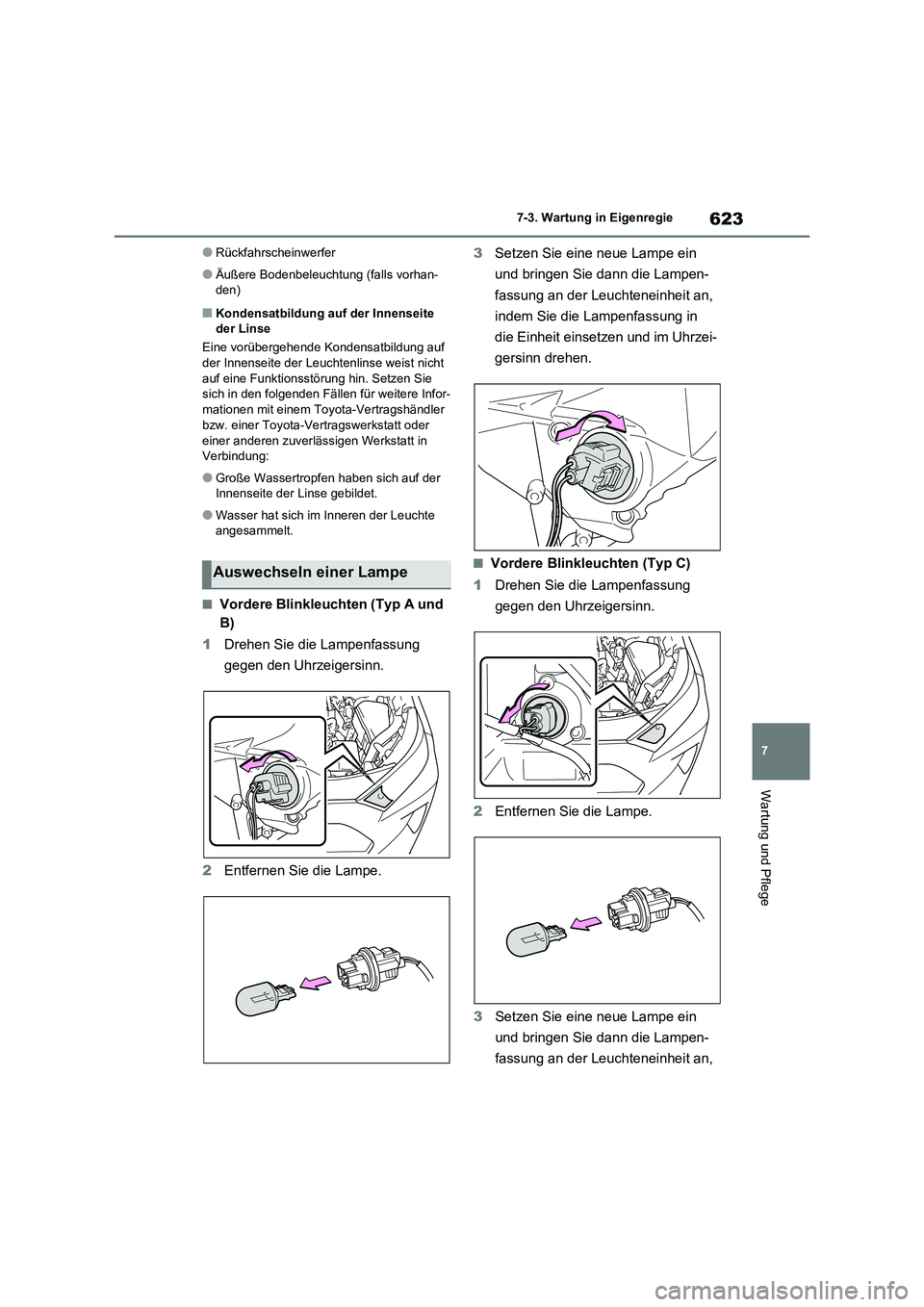

■Vordere Blinkleuchten (Typ A und
B)
1Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
2Entfernen Sie die Lampe.3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
■Vordere Blinkleuchten (Typ C)
1Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
2Entfernen Sie die Lampe.
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an, Auswechseln einer Lampe

6247-3. Wartung in Eigenregie
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.

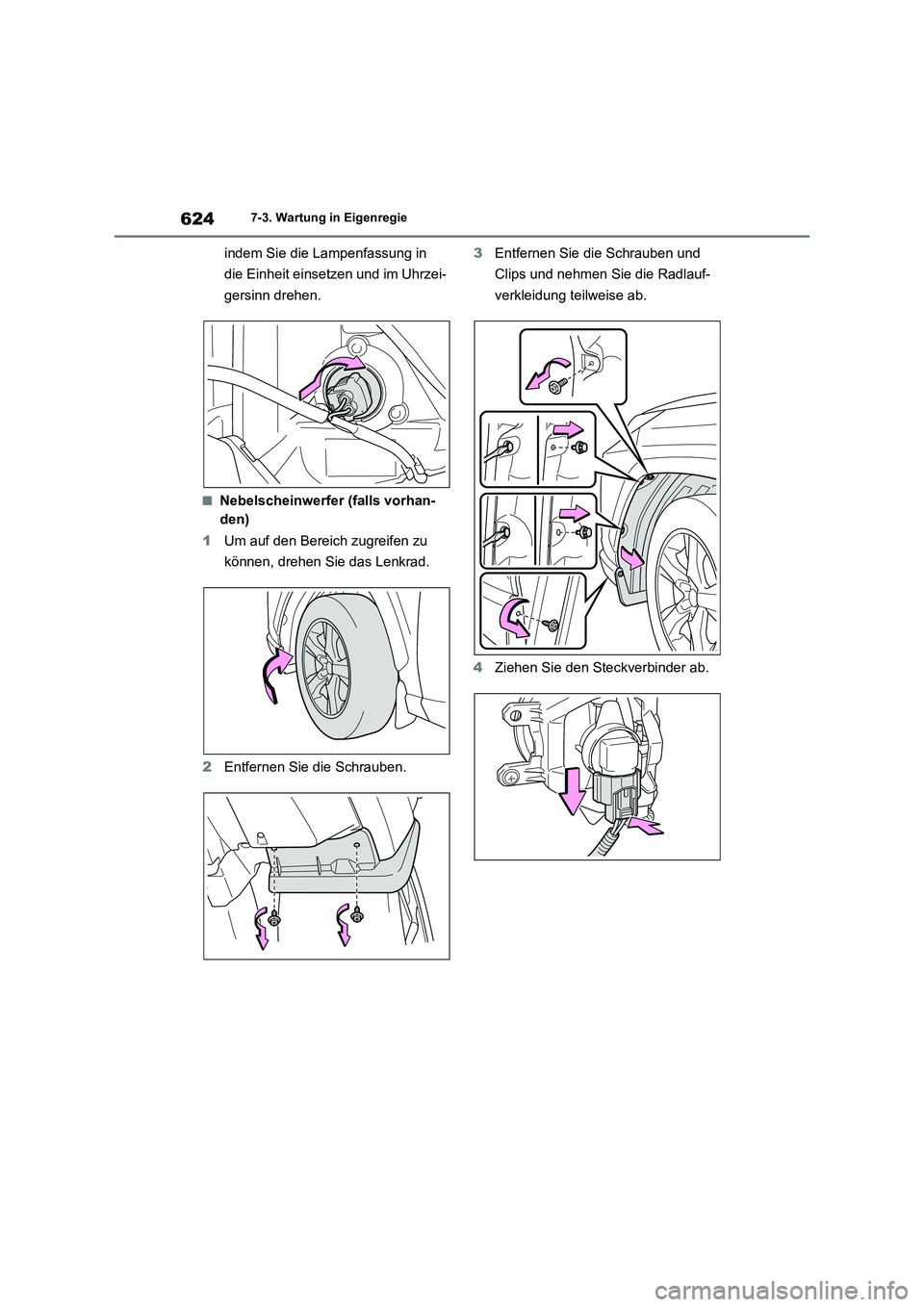

■Nebelscheinwerfer (falls vorhan-
den)
1Um auf den Bereich zugreifen zu
können, drehen Sie das Lenkrad.
2Entfernen Sie die Schrauben.3Entfernen Sie die Schrauben und
Clips und nehmen Sie die Radlauf-
verkleidung teilweise ab.
4Ziehen Sie den Steckverbinder ab.

625
7 7-3. Wartung in Eigenregie
Wartung und Pflege

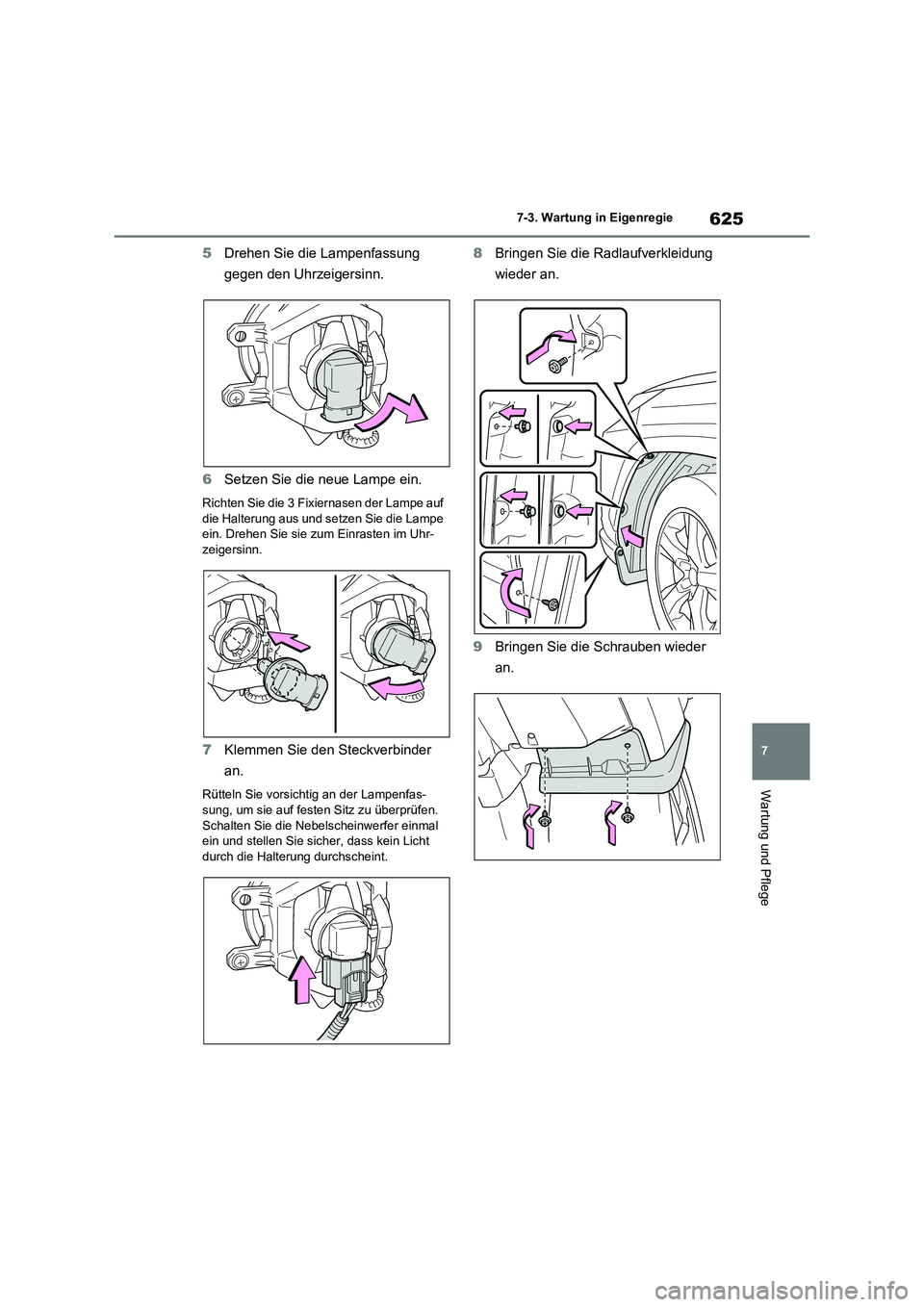

5Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
6Setzen Sie die neue Lampe ein.
Richten Sie die 3 Fixiernasen der Lampe auf
die Halterung aus und setzen Sie die Lampe
ein. Drehen Sie sie zum Einrasten im Uhr-
zeigersinn.
7Klemmen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lampenfas-
sung, um sie auf festen Sitz zu überprüfen.
Schalten Sie die Nebelscheinwerfer einmal
ein und stellen Sie sicher, dass kein Licht
durch die Halterung durchscheint.
8Bringen Sie die Radlaufverkleidung
wieder an.
9Bringen Sie die Schrauben wieder
an.

6267-3. Wartung in Eigenregie

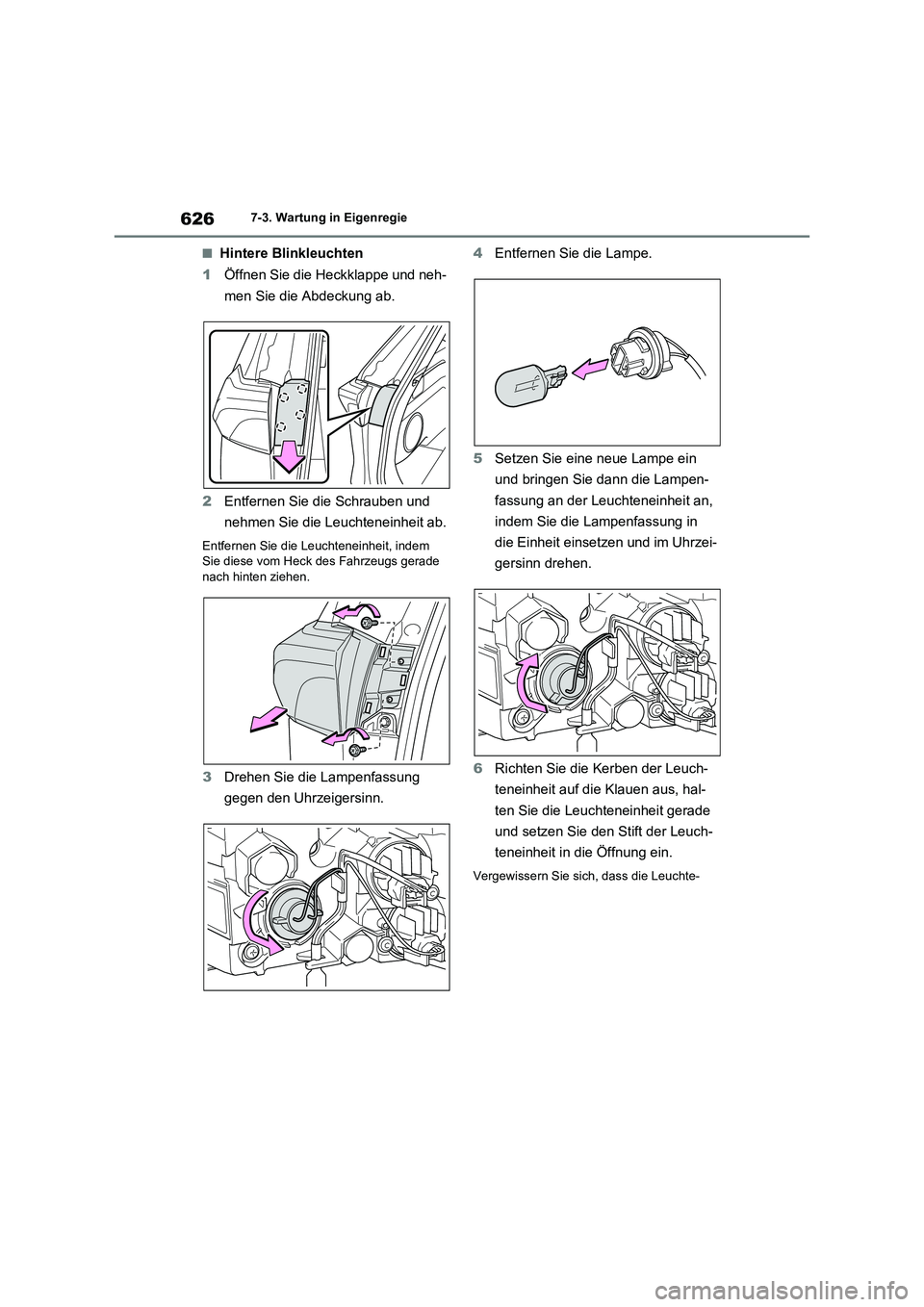

■Hintere Blinkleuchten
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
2Entfernen Sie die Schrauben und
nehmen Sie die Leuchteneinheit ab.
Entfernen Sie die Leuchteneinheit, indem
Sie diese vom Heck des Fahrzeugs gerade
nach hinten ziehen.
3Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.4Entfernen Sie die Lampe.
5Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
6Richten Sie die Kerben der Leuch-
teneinheit auf die Klauen aus, hal-
ten Sie die Leuchteneinheit gerade
und setzen Sie den Stift der Leuch-
teneinheit in die Öffnung ein.
Vergewissern Sie sich, dass die Leuchte-

627
7 7-3. Wartung in Eigenregie
Wartung und Pflege
neinheit vollständig eingerastet ist.
7Bringen Sie die Schrauben wieder
an.
8Bringen Sie die Abdeckung wieder
an.

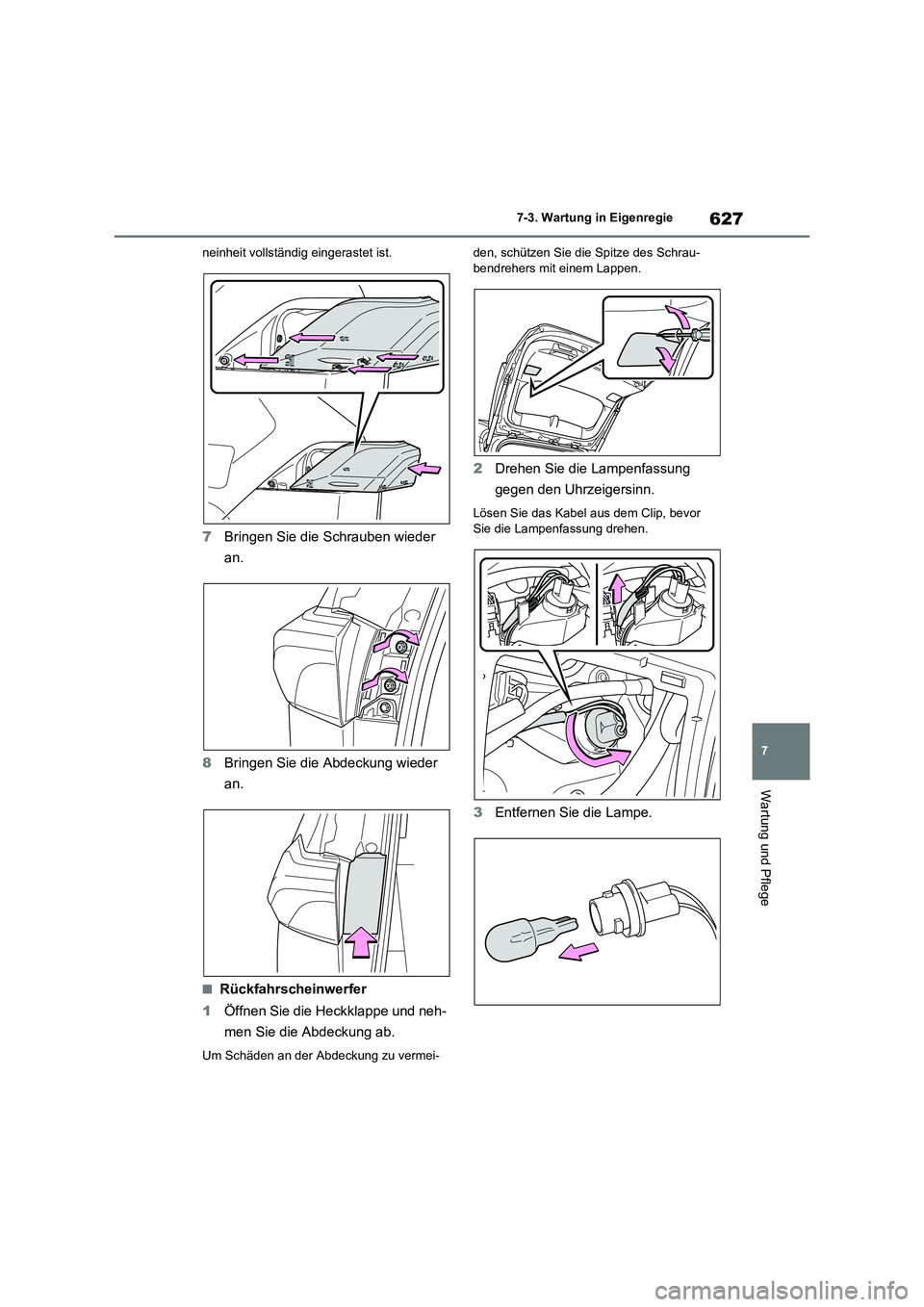

■Rückfahrscheinwerfer
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
Um Schäden an der Abdeckung zu vermei-den, schützen Sie die Spitze des Schrau-
bendrehers mit einem Lappen.
2Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Lösen Sie das Kabel aus dem Clip, bevor
Sie die Lampenfassung drehen.
3Entfernen Sie die Lampe.

6287-3. Wartung in Eigenregie
4Setzen Sie eine neue Lampe ein.
5Bringen Sie die Lampenfassung an
der Leuchteneinheit an, indem Sie
die Lampenfassung in die Einheit
einsetzen und im Uhrzeigersinn
drehen.
Nachdem Sie die Lampenfassung ange-
bracht haben, sichern Sie das Kabel wieder
mit dem Clip.
6Bringen Sie die Abdeckung wieder
an.

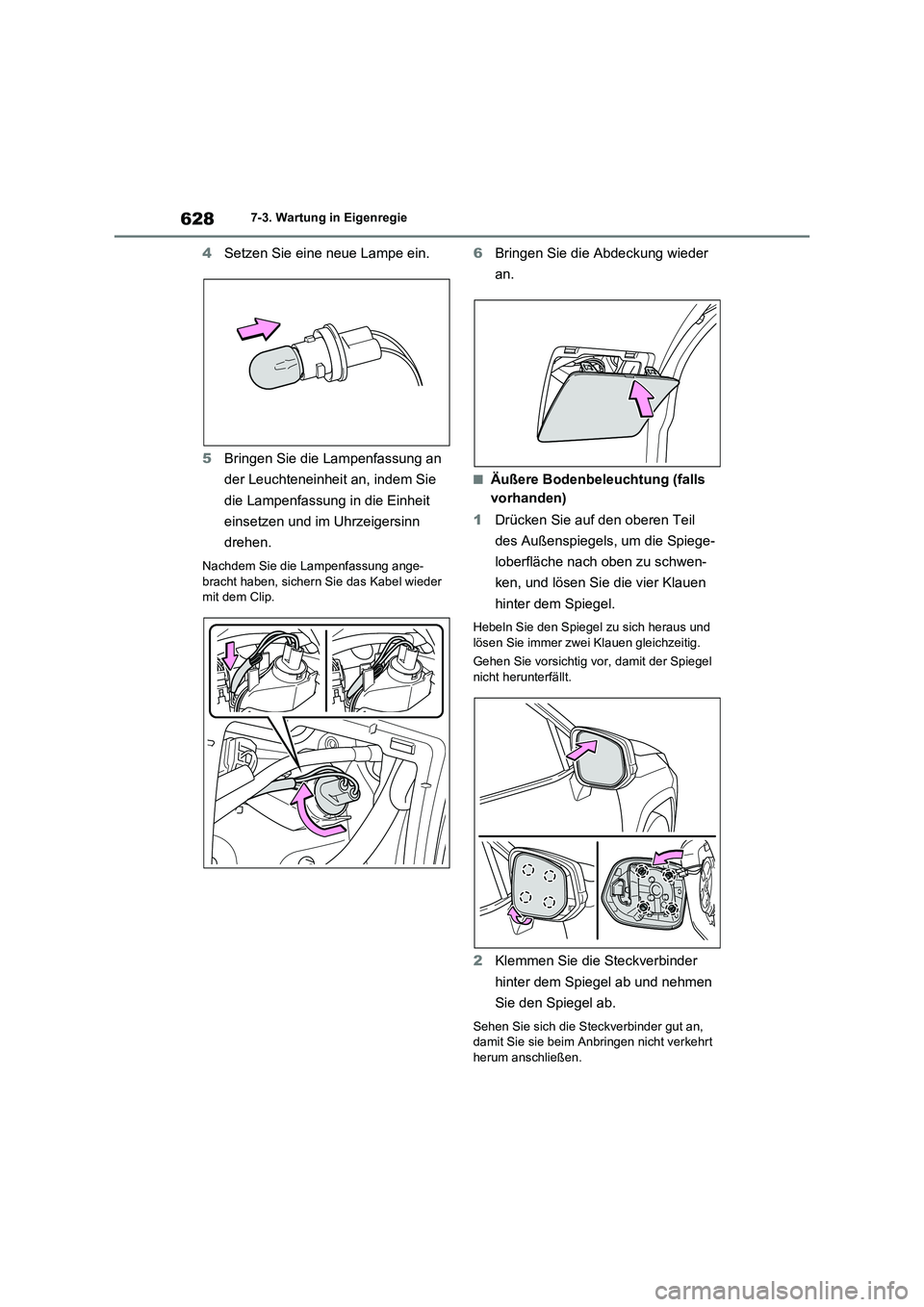

■Äußere Bodenbeleuchtung (falls
vorhanden)
1Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spiege-
loberfläche nach oben zu schwen-
ken, und lösen Sie die vier Klauen
hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heraus und
lösen Sie immer zwei Klauen gleichzeitig.
Gehen Sie vorsichtig vor, damit der Spiegel
nicht herunterfällt.
2Klemmen Sie die Steckverbinder
hinter dem Spiegel ab und nehmen
Sie den Spiegel ab.
Sehen Sie sich die Steckverbinder gut an,
damit Sie sie beim Anbringen nicht verkehrt
herum anschließen.

629
7 7-3. Wartung in Eigenregie
Wartung und Pflege
Gehen Sie vorsichtig vor, damit der Spiegel
nicht herunterfällt.

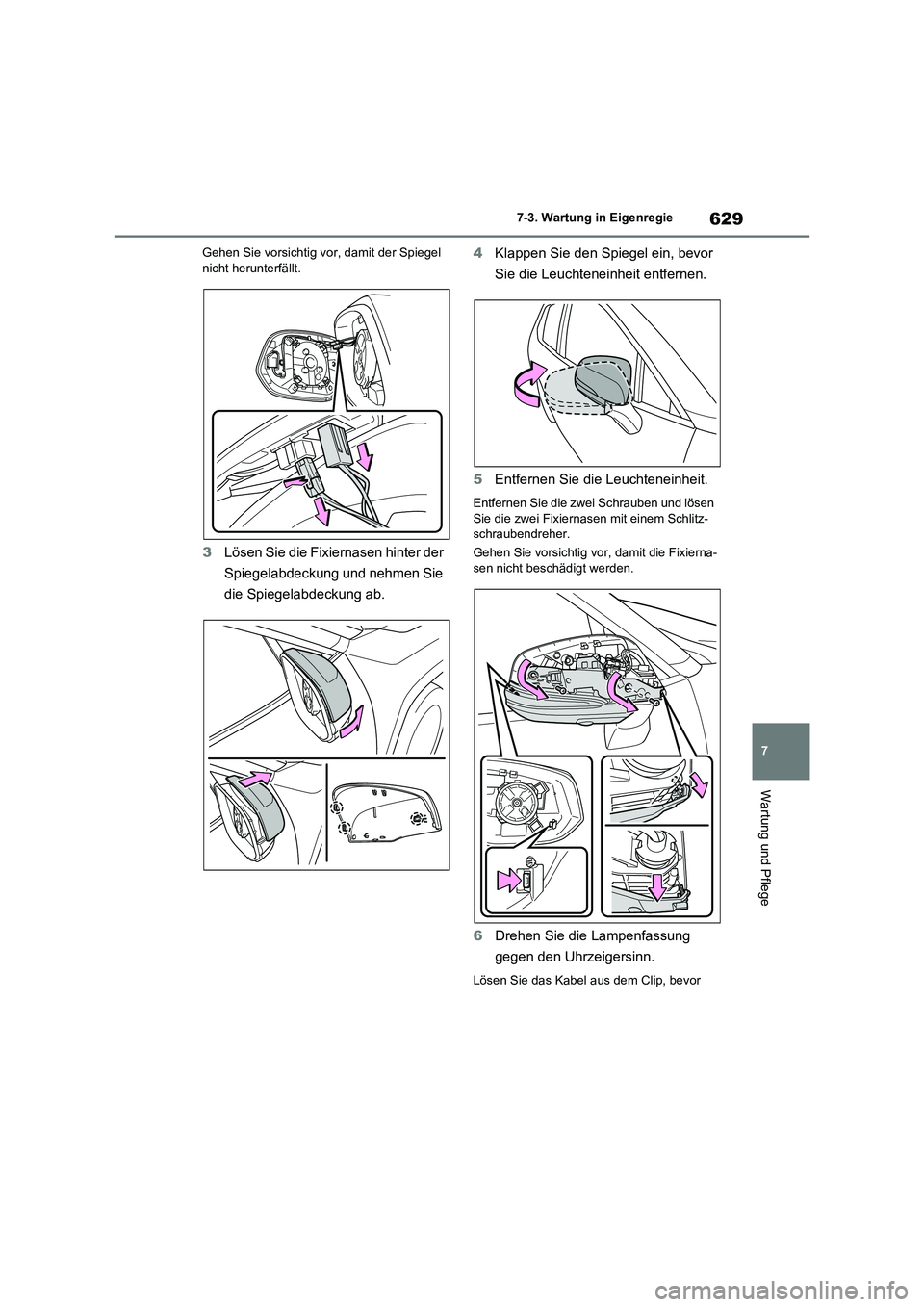

3Lösen Sie die Fixiernasen hinter der
Spiegelabdeckung und nehmen Sie
die Spiegelabdeckung ab.4Klappen Sie den Spiegel ein, bevor
Sie die Leuchteneinheit entfernen.
5Entfernen Sie die Leuchteneinheit.
Entfernen Sie die zwei Schrauben und lösen
Sie die zwei Fixiernasen mit einem Schlitz-
schraubendreher.
Gehen Sie vorsichtig vor, damit die Fixierna-
sen nicht beschädigt werden.

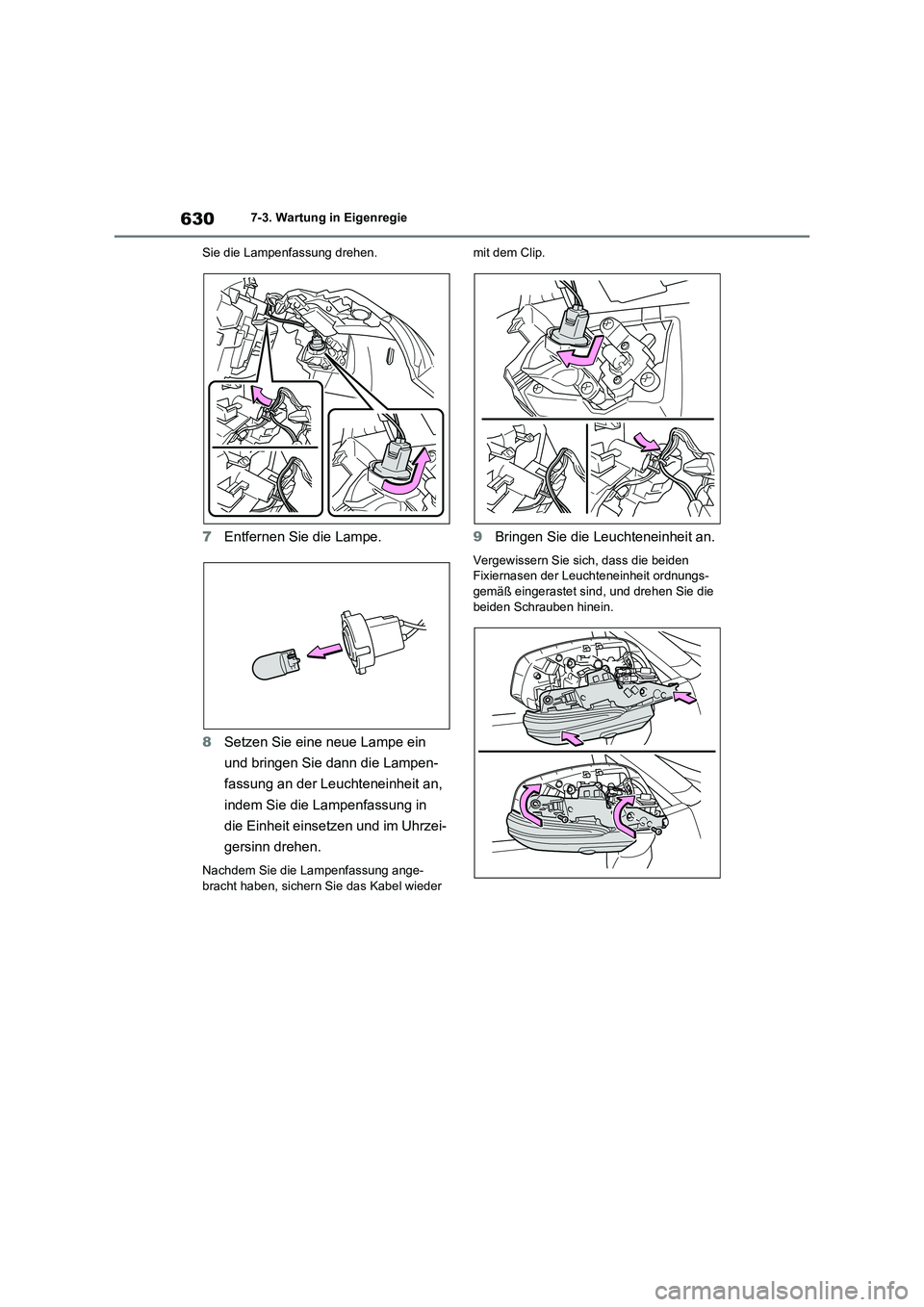

6Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Lösen Sie das Kabel aus dem Clip, bevor

6307-3. Wartung in Eigenregie
Sie die Lampenfassung drehen.
7Entfernen Sie die Lampe.
8Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
Nachdem Sie die Lampenfassung ange-
bracht haben, sichern Sie das Kabel wieder mit dem Clip.
9Bringen Sie die Leuchteneinheit an.
Vergewissern Sie sich, dass die beiden
Fixiernasen der Leuchteneinheit ordnungs-
gemäß eingerastet sind, und drehen Sie die
beiden Schrauben hinein.
