8-2. Vorgehen im Notfall
Wenn Störungen auftreten

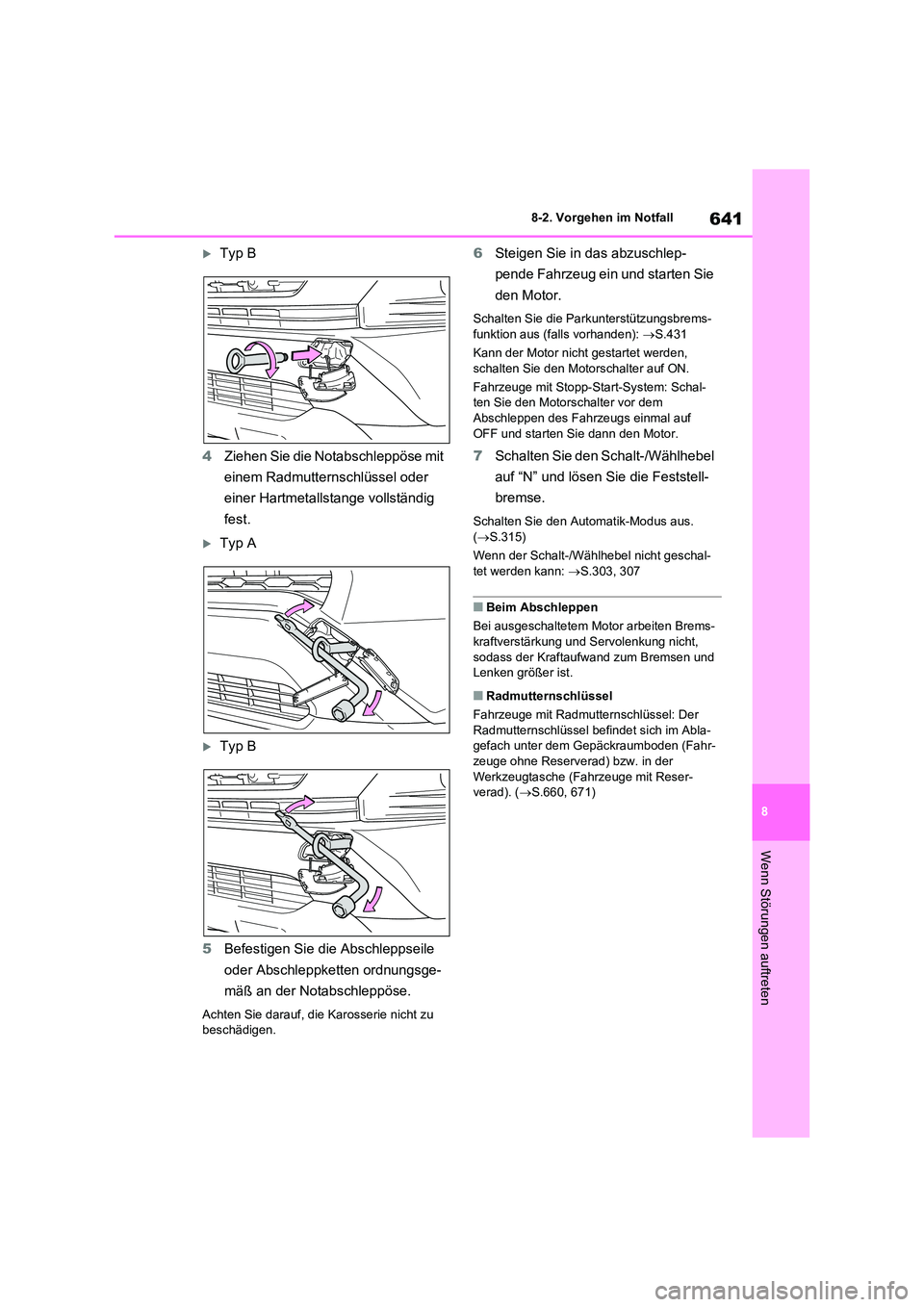

Typ B
4 Ziehen Sie die Notabschleppöse mit
einem Radmutternschlüssel oder
einer Hartmetallstange vollständig
fest.
Typ A
Typ B
5 Befestigen Sie die Abschleppseile
oder Abschleppketten ordnungsge-
mäß an der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
6 Steigen Sie in das abzuschlep-
pende Fahrzeug ein und starten Sie
den Motor.
Schalten Sie die Parkunterstützungsbrems-
funktion aus (falls vorhanden): S.431
Kann der Motor nicht gestartet werden, schalten Sie den Motorschalter auf ON.
Fahrzeuge mit Stopp-Start-System: Schal-
ten Sie den Motorschalter vor dem
Abschleppen des Fahrzeugs einmal auf
OFF und starten Sie dann den Motor.
7 Schalten Sie den Schalt-/Wählhebel
auf “N” und lösen Sie die Feststell-
bremse.
Schalten Sie den Automatik-Modus aus.
( S.315)
Wenn der Schalt-/Wählhebel nicht geschal-
tet werden kann: S.303, 307
■Beim Abschleppen
Bei ausgeschaltetem Motor arbeiten Brems-
kraftverstärkung und Servolenkung nicht,
sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■Radmutternschlüssel
Fahrzeuge mit Radmutternschlüssel: Der
Radmutternschlüssel befindet sich im Abla-
gefach unter dem Gepäckraumboden (Fahr- zeuge ohne Reserverad) bzw. in der
Werkzeugtasche (Fahrzeuge mit Reser-
verad). ( S.660, 671)

6428-2. Vorgehen im Notfall

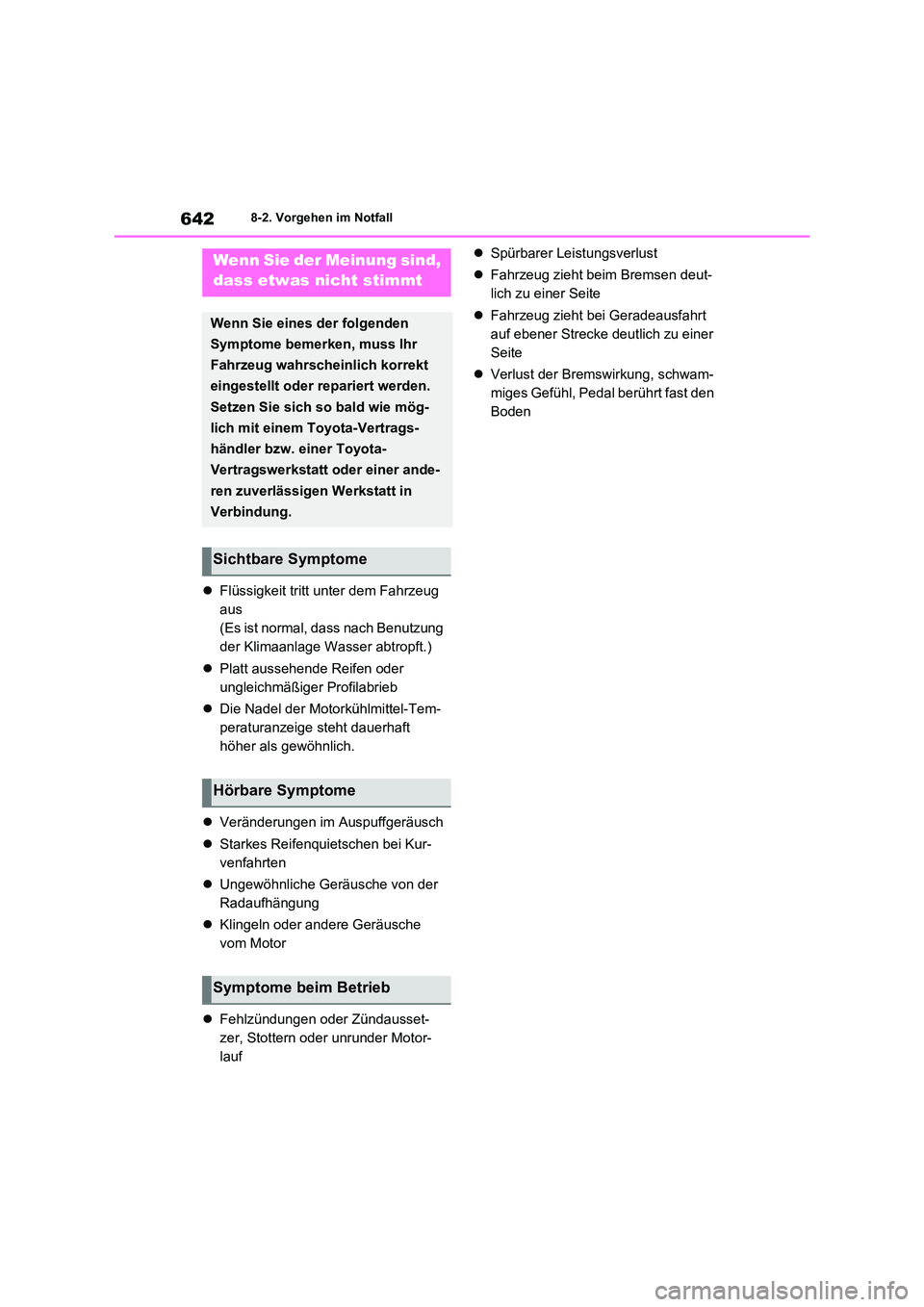

Flüssigkeit tritt unter dem Fahrzeug
aus
(Es ist normal, dass nach Benutzung
der Klimaanlage Wasser abtropft.)
 Platt aussehende Reifen oder
ungleichmäßiger Profilabrieb
 Die Nadel der Motorkühlmittel-Tem-
peraturanzeige steht dauerhaft
höher als gewöhnlich.
 Veränderungen im Auspuffgeräusch
 Starkes Reifenquietschen bei Kur-
venfahrten
 Ungewöhnliche Geräusche von der
Radaufhängung
 Klingeln oder andere Geräusche
vom Motor
 Fehlzündungen oder Zündausset-
zer, Stottern oder unrunder Motor-
lauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen deut-
lich zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt
auf ebener Strecke deutlich zu einer
Seite
 Verlust der Bremswirkung, schwam-
miges Gefühl, Pedal berührt fast den
Boden
Wenn Sie der Meinung sind,
dass etwas nicht stimmt
Wenn Sie eines der folgenden
Symptome bemerken, muss Ihr
Fahrzeug wahrscheinlich korrekt
eingestellt oder repariert werden.
Setzen Sie sich so bald wie mög-
lich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in
Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

643
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten
Gehen Sie wie folgt vor, um den Motor
nach einer Aktivierung des Systems
wieder zu starten.
1 Schalten Sie den Motorschalter auf
ACC oder OFF.
2 Starten Sie den Motor erneut.

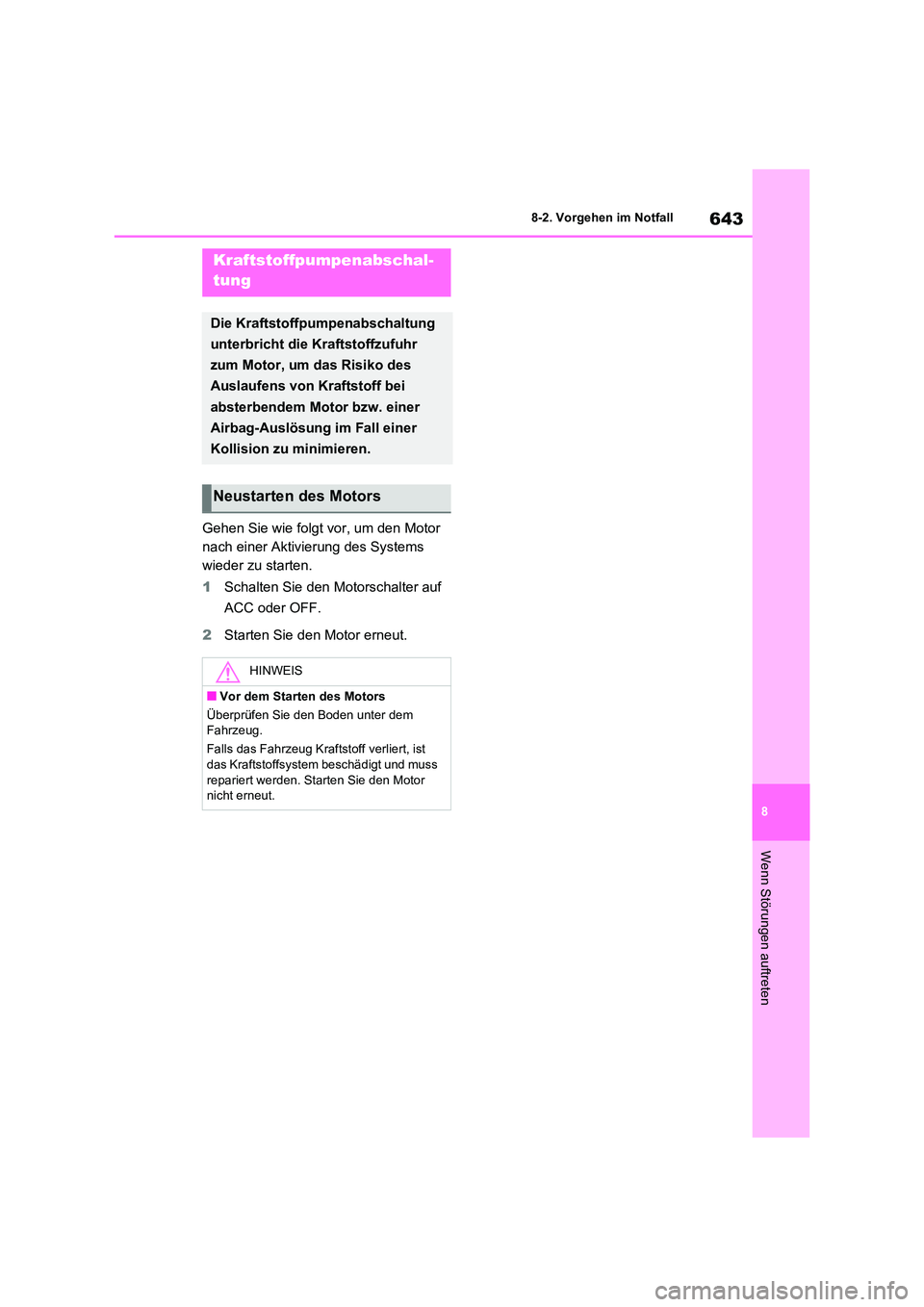

Kraftstoffpumpenabschal-
tung
Die Kraftstoffpum penabschaltung
unterbricht die Kr aftstoffzufuhr
zum Motor, um das Risiko des
Auslaufens von Kraftstoff bei
absterbendem Motor bzw. einer
Airbag-Auslösung im Fall einer
Kollision zu minimieren.
Neustarten des Motors
HINWEIS
■Vor dem Starten des Motors
Überprüfen Sie den Boden unter dem
Fahrzeug.
Falls das Fahrzeug Kra ftstoff verliert, ist
das Kraftstoffsystem beschädigt und muss repariert werden. Starten Sie den Motor
nicht erneut.

6448-2. Vorgehen im Notfall

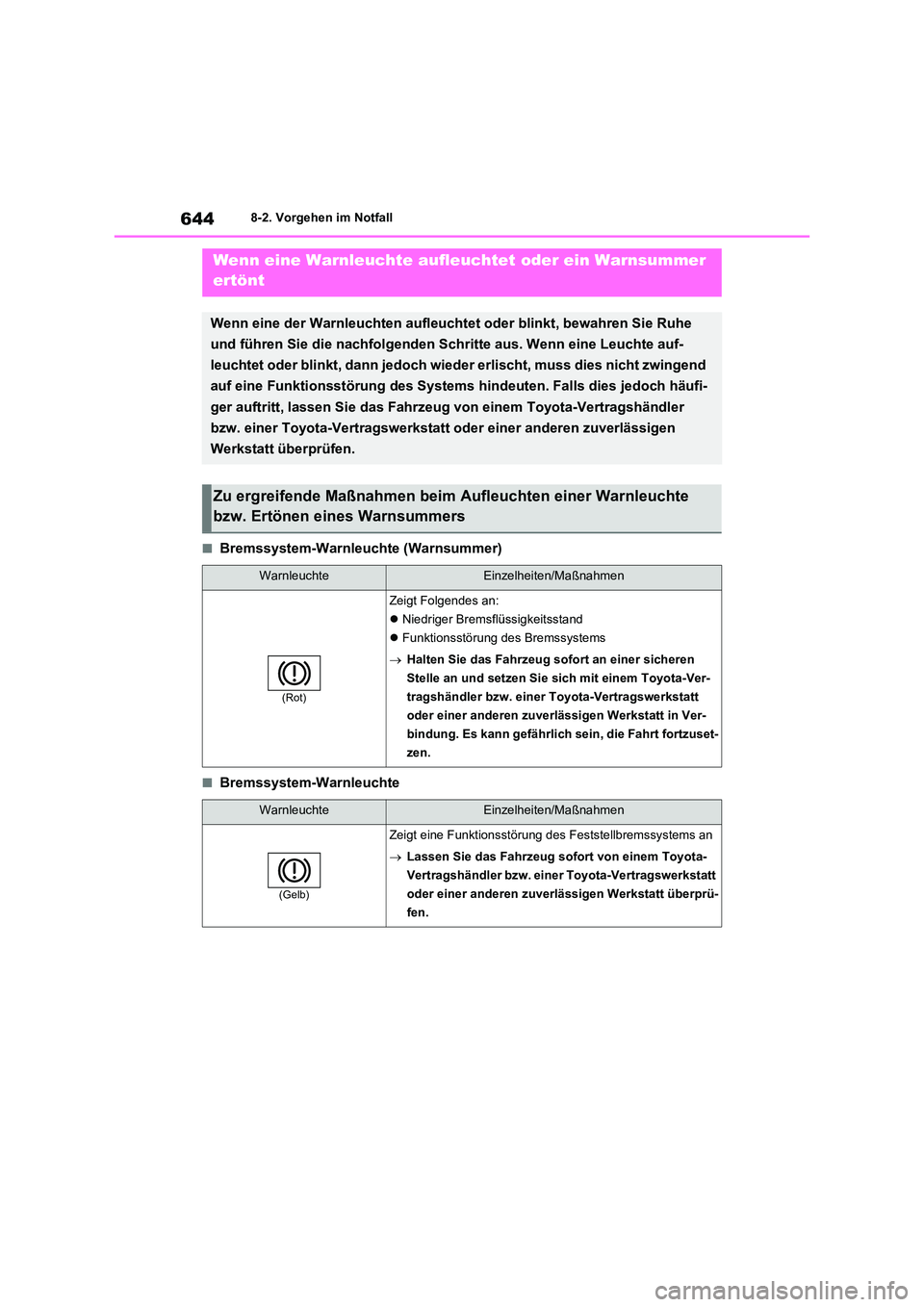

■Bremssystem-Warnleuchte (Warnsummer)
■Bremssystem-Warnleuchte
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer
ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie Ruhe
und führen Sie die nachfolgenden Schritte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwingend
auf eine Funktionsstörung des Systems hindeuten. Falls dies jedoch häufi-
ger auftritt, lassen Sie das Fahrze ug von einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt überprüfen.
Zu ergreifende Maßnahmen beim Aufleuchten einer Warnleuchte
bzw. Ertönen eines Warnsummers
WarnleuchteEinzelheiten/Maßnahmen
(Rot)
Zeigt Folgendes an:
 Niedriger Bremsflüssigkeitsstand
 Funktionsstörung des Bremssystems
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
Zeigt eine Funktionsstörung des Feststellbremssystems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

645
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

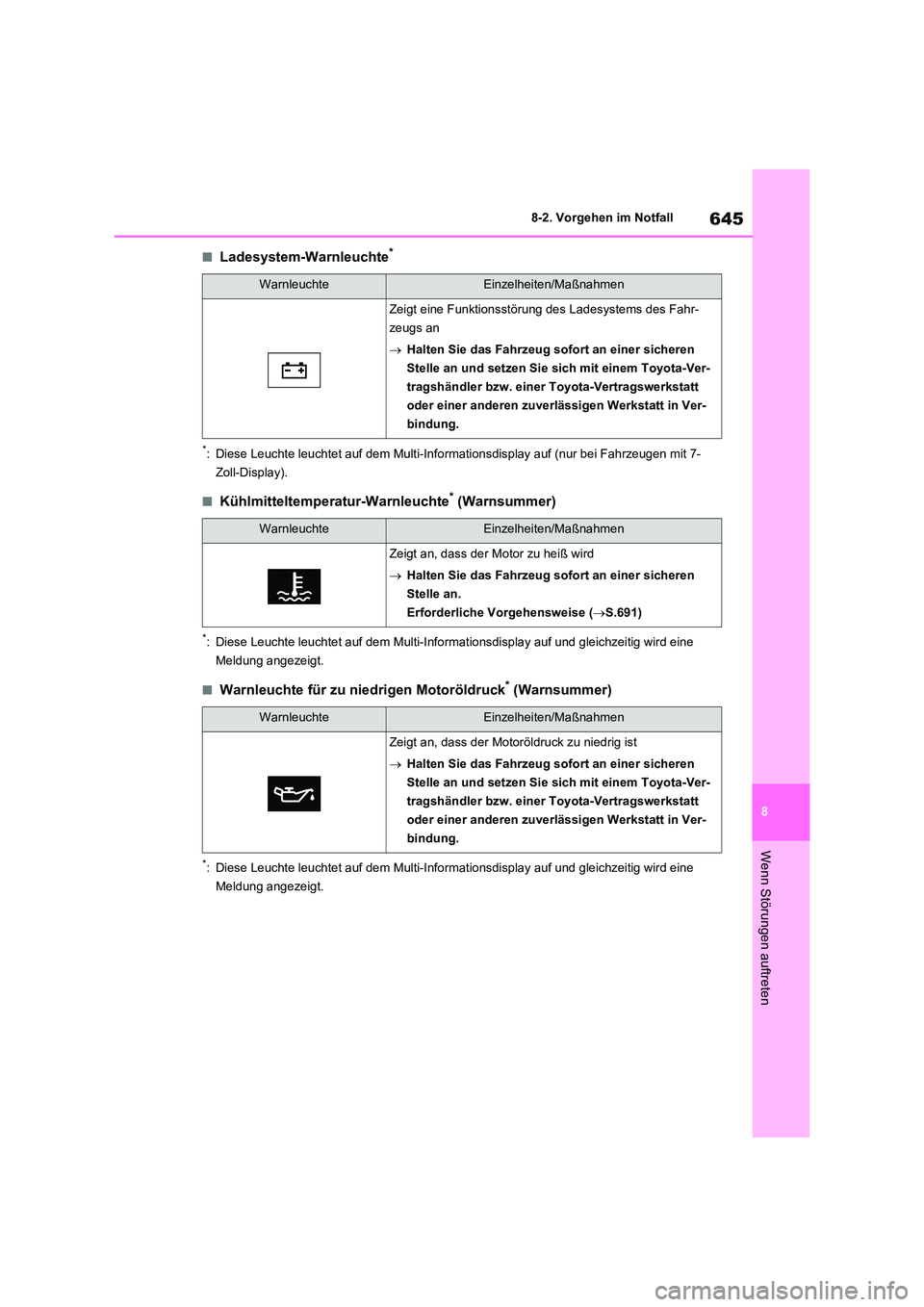

■Ladesystem-Warnleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
■Kühlmitteltemperatur-Warnleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
■Warnleuchte für zu niedrigen Motoröldruck* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung des Ladesystems des Fahr-
zeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motor zu heiß wird
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an.
Erforderliche Vorgehensweise ( S.691)
WarnleuchteEinzelheiten/Maßnahmen
Zeigt an, dass der Motoröldruck zu niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren
Stelle an und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Ver-
bindung.

6468-2. Vorgehen im Notfall

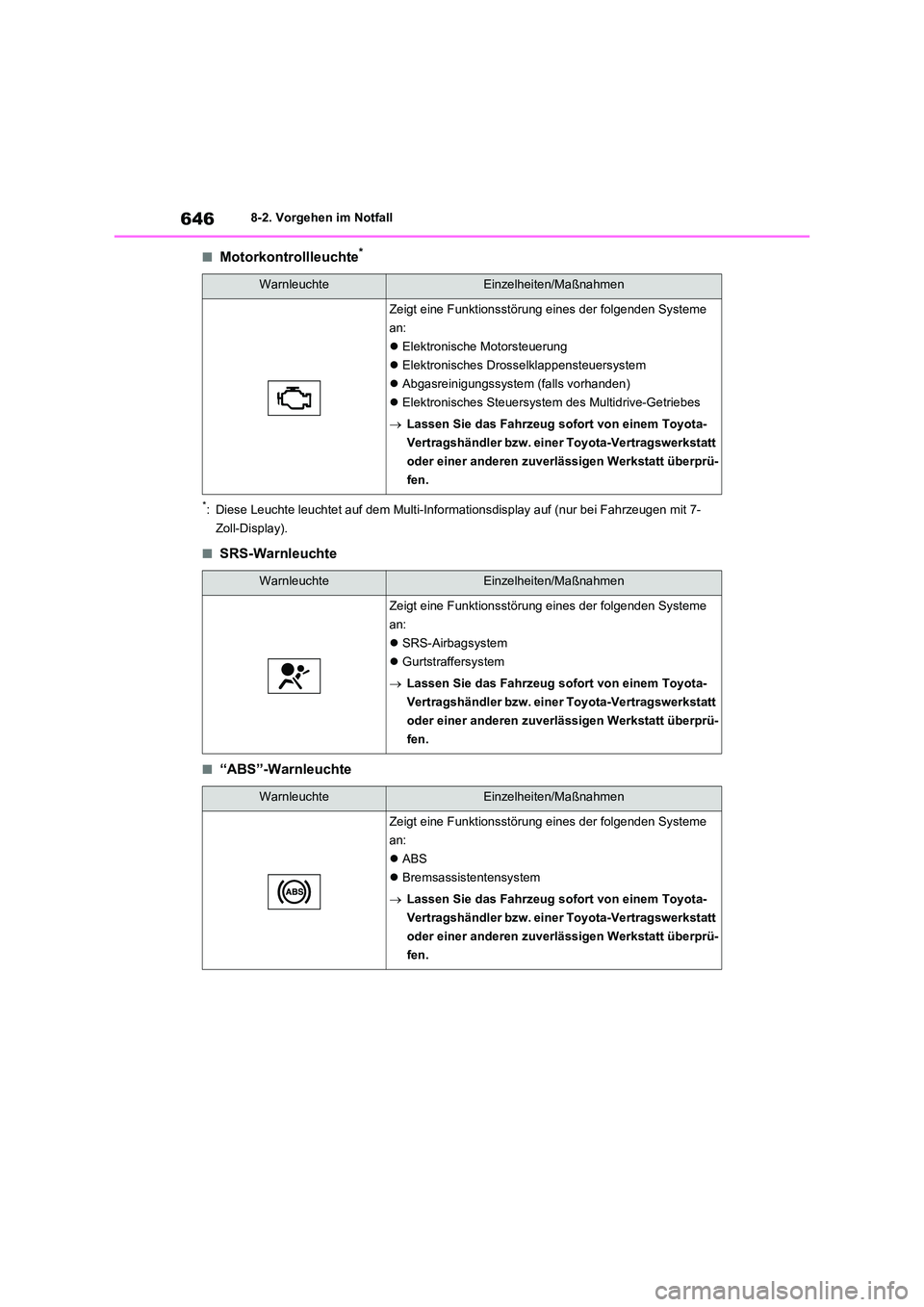

■Motorkontrollleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
■SRS-Warnleuchte
■“ABS”-Warnleuchte
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Elektronische Motorsteuerung
 Elektronisches Drosselklappensteuersystem
 Abgasreinigungssystem (falls vorhanden)
 Elektronisches Steuersystem des Multidrive-Getriebes
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 SRS-Airbagsystem
 Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 ABS
 Bremsassistentensystem
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.

647
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

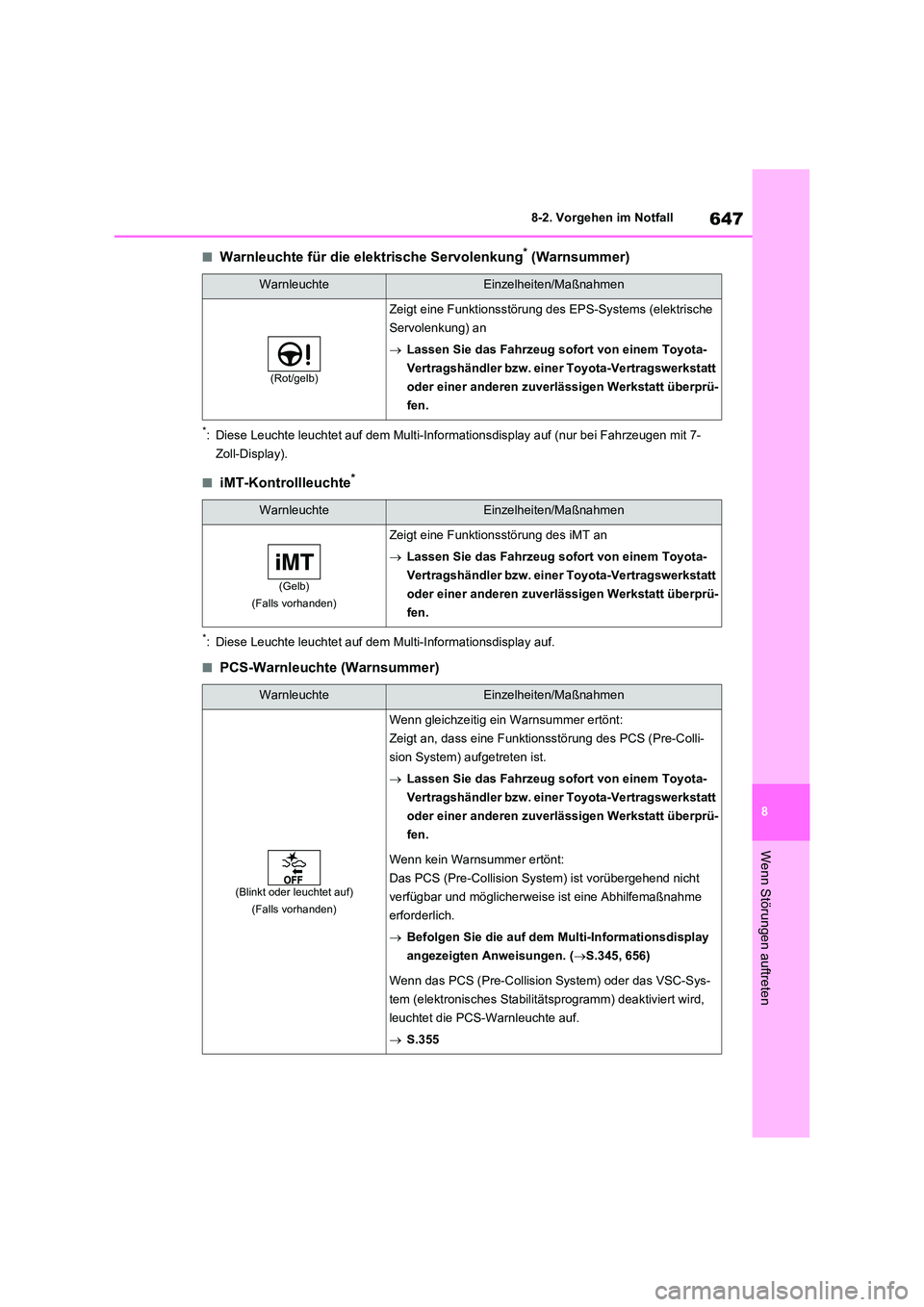

■Warnleuchte für die elektrische Servolenkung* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
■iMT-Kontrollleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
■PCS-Warnleuchte (Warnsummer)
WarnleuchteEinzelheiten/Maßnahmen
(Rot/gelb)
Zeigt eine Funktionsstörung des EPS-Systems (elektrische
Servolenkung) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Gelb)
(Falls vorhanden)
Zeigt eine Funktionsstörung des iMT an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt oder leuchtet auf)
(Falls vorhanden)
Wenn gleichzeitig ein Warnsummer ertönt:
Zeigt an, dass eine Funktionsstörung des PCS (Pre-Colli-
sion System) aufgetreten ist.
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Das PCS (Pre-Collision System) ist vorübergehend nicht
verfügbar und möglicherweis e ist eine Abhilfemaßnahme
erforderlich.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.345, 656)
Wenn das PCS (Pre-Collision System) oder das VSC-Sys-
tem (elektronisches Stabilitä tsprogramm) deaktiviert wird,
leuchtet die PCS-Warnleuchte auf.
 S.355

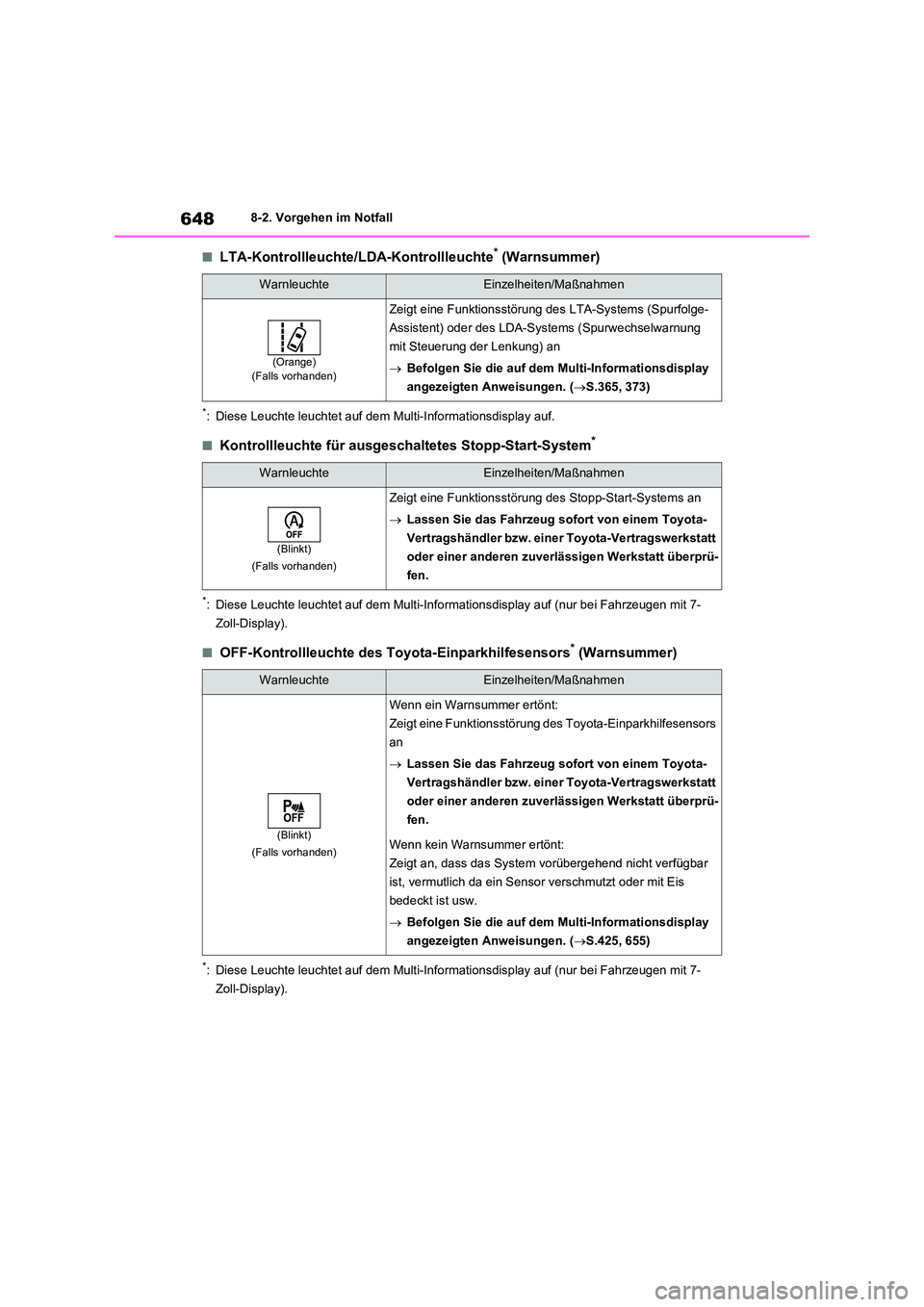

6488-2. Vorgehen im Notfall
■LTA-Kontrollleuchte/LDA-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
■Kontrollleuchte für ausgeschaltetes Stopp-Start-System*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
■OFF-Kontrollleuchte des Toyota-Einparkhilfesensors* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
WarnleuchteEinzelheiten/Maßnahmen
(Orange) (Falls vorhanden)
Zeigt eine Funktionsstörung des LTA-Systems (Spurfolge-
Assistent) oder des LDA-Systems (Spurwechselwarnung
mit Steuerung der Lenkung) an
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.365, 373)
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
(Falls vorhanden)
Zeigt eine Funktionsstörung des Stopp-Start-Systems an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
(Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung des Toyota-Einparkhilfesensors
an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass das System vorübergehend nicht verfügbar
ist, vermutlich da ein Sensor verschmutzt oder mit Eis
bedeckt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.425, 655)

649
8
8-2. Vorgehen im Notfall
Wenn Störungen auftreten

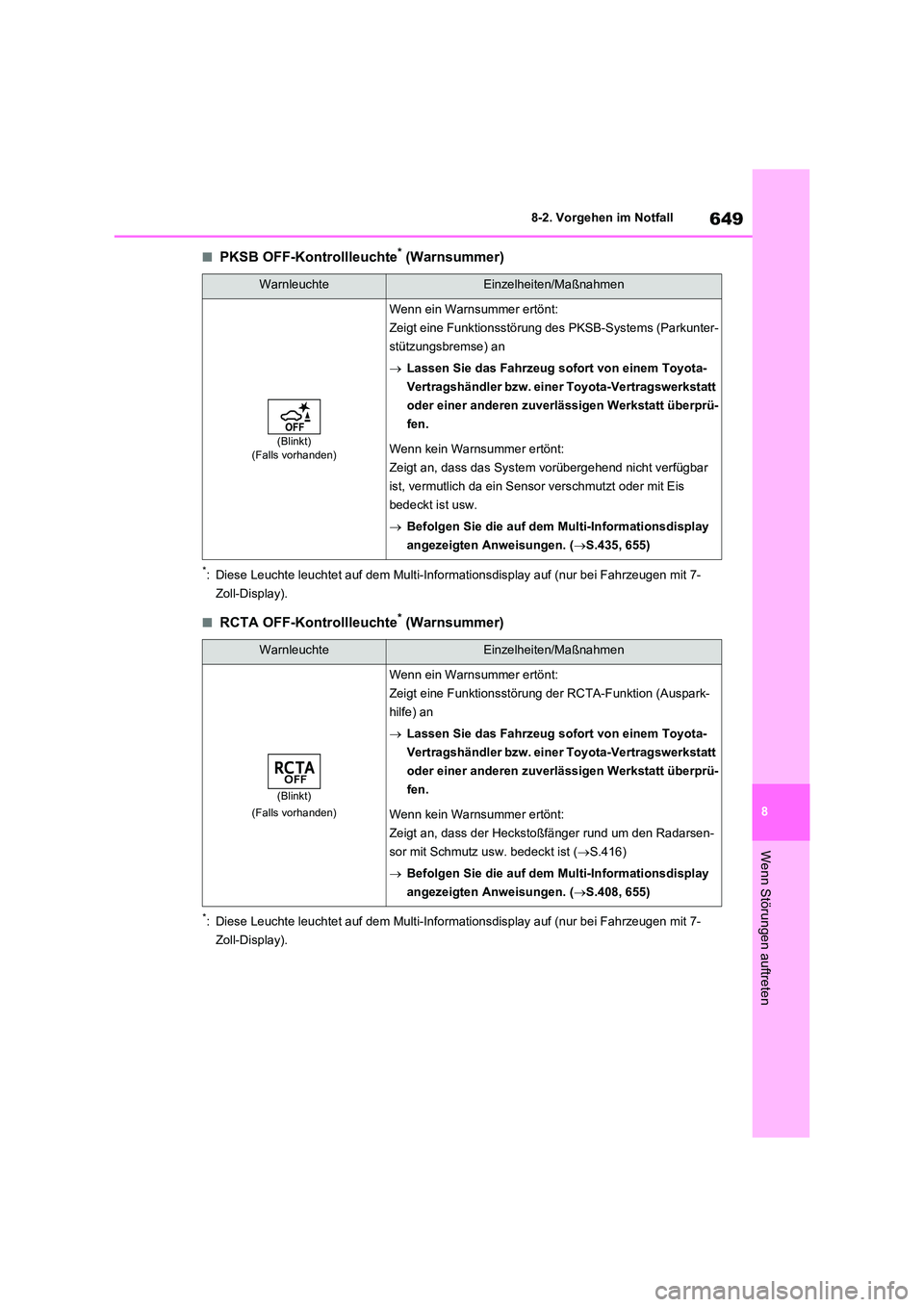

■PKSB OFF-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
■RCTA OFF-Kontrollleuchte* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf (nur bei Fahrzeugen mit 7-
Zoll-Display).
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt) (Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung des PKSB-Systems (Parkunter-
stützungsbremse) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass das System vorübergehend nicht verfügbar
ist, vermutlich da ein Sensor verschmutzt oder mit Eis
bedeckt ist usw.
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.435, 655)
WarnleuchteEinzelheiten/Maßnahmen
(Blinkt)
(Falls vorhanden)
Wenn ein Warnsummer ertönt:
Zeigt eine Funktionsstörung der RCTA-Funktion (Auspark-
hilfe) an
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
Wenn kein Warnsummer ertönt:
Zeigt an, dass der Heckstoßfänger rund um den Radarsen-
sor mit Schmutz usw. bedeckt ist ( S.416)
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen. ( S.408, 655)

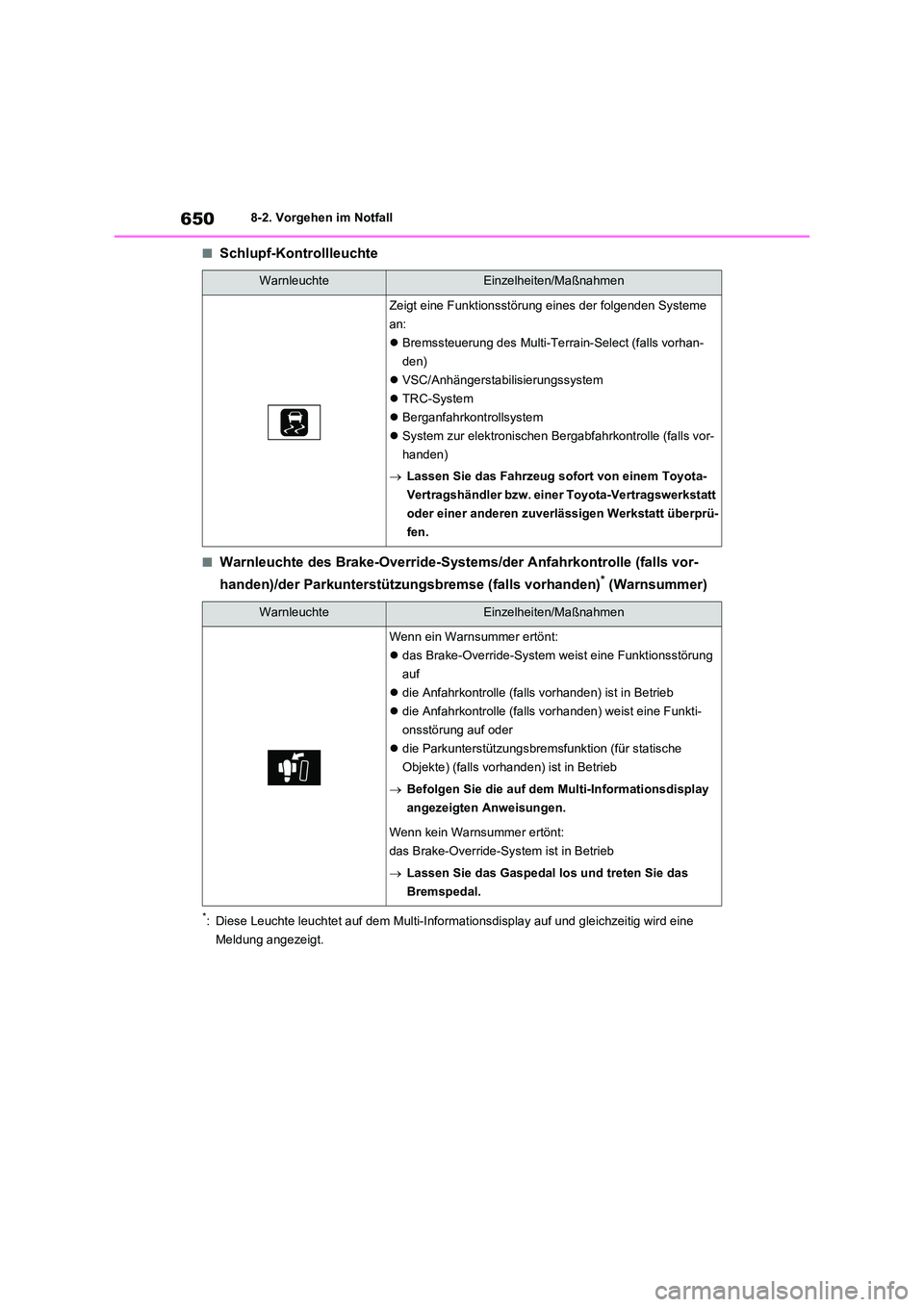

6508-2. Vorgehen im Notfall
■Schlupf-Kontrollleuchte
■Warnleuchte des Brake-Override-Systems/der Anfahrkontrolle (falls vor-
handen)/der Parkunterstützungsbremse (falls vorhanden)* (Warnsummer)
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf und gleichzeitig wird eine
Meldung angezeigt.
WarnleuchteEinzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme
an:
 Bremssteuerung des Multi-Terrain-Select (falls vorhan-
den)
 VSC/Anhängerstabilisierungssystem
 TRC-System
 Berganfahrkontrollsystem
 System zur elektronischen Bergabfahrkontrolle (falls vor-
handen)
 Lassen Sie das Fahrzeug sofort von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteEinzelheiten/Maßnahmen
Wenn ein Warnsummer ertönt:
 das Brake-Override-System weist eine Funktionsstörung
auf
 die Anfahrkontrolle (falls vorhanden) ist in Betrieb
 die Anfahrkontrolle (falls vorhanden) weist eine Funkti-
onsstörung auf oder
 die Parkunterstützungsbremsfunktion (für statische
Objekte) (falls vorhanden) ist in Betrieb
 Befolgen Sie die auf dem Multi-Informationsdisplay
angezeigten Anweisungen.
Wenn kein Warnsummer ertönt:
das Brake-Override-System ist in Betrieb
 Lassen Sie das Gaspedal los und treten Sie das
Bremspedal.
