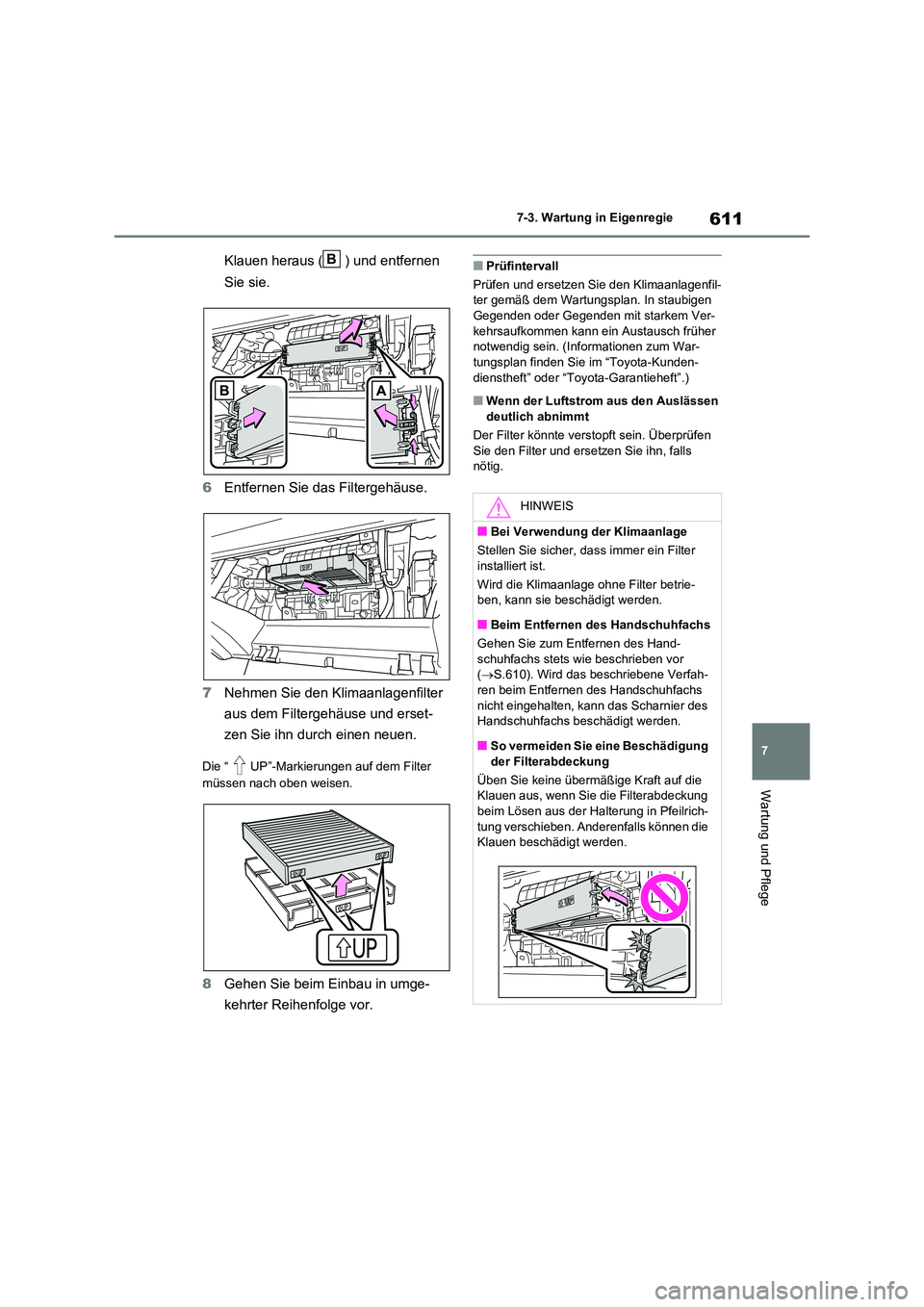

7-3. Wartung in Eigenregie
Wartung und Pflege
Klauen heraus ( ) und entfernen
Sie sie.
6 Entfernen Sie das Filtergehäuse.
7 Nehmen Sie den Klimaanlagenfilter
aus dem Filtergehäuse und erset-
zen Sie ihn durch einen neuen.
Die “ UP”-Markierungen auf dem Filter
müssen nach oben weisen.
8 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
■Prüfintervall
Prüfen und ersetzen Sie den Klimaanlagenfil- ter gemäß dem Wartungsplan. In staubigen
Gegenden oder Gegenden mit starkem Ver-
kehrsaufkommen kann ein Austausch früher notwendig sein. (Informationen zum War-
tungsplan finden Sie im “Toyota-Kunden-
dienstheft” oder “Toyota-Garantieheft”.)
■Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen
Sie den Filter und ersetz en Sie ihn, falls
nötig.
B
HINWEIS
■Bei Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter installiert ist.
Wird die Klimaanlage ohne Filter betrie-
ben, kann sie beschädigt werden.
■Beim Entfernen des Handschuhfachs
Gehen Sie zum Entfernen des Hand- schuhfachs stets wie beschrieben vor
( S.610). Wird das beschriebene Verfah-
ren beim Entfernen des Handschuhfachs nicht eingehalten, kann das Scharnier des
Handschuhfachs beschädigt werden.
■So vermeiden Sie eine Beschädigung der Filterabdeckung
Üben Sie keine übermäßige Kraft auf die
Klauen aus, wenn Sie die Filterabdeckung
beim Lösen aus der Halterung in Pfeilrich- tung verschieben. Anderenfalls können die
Klauen beschädigt werden.

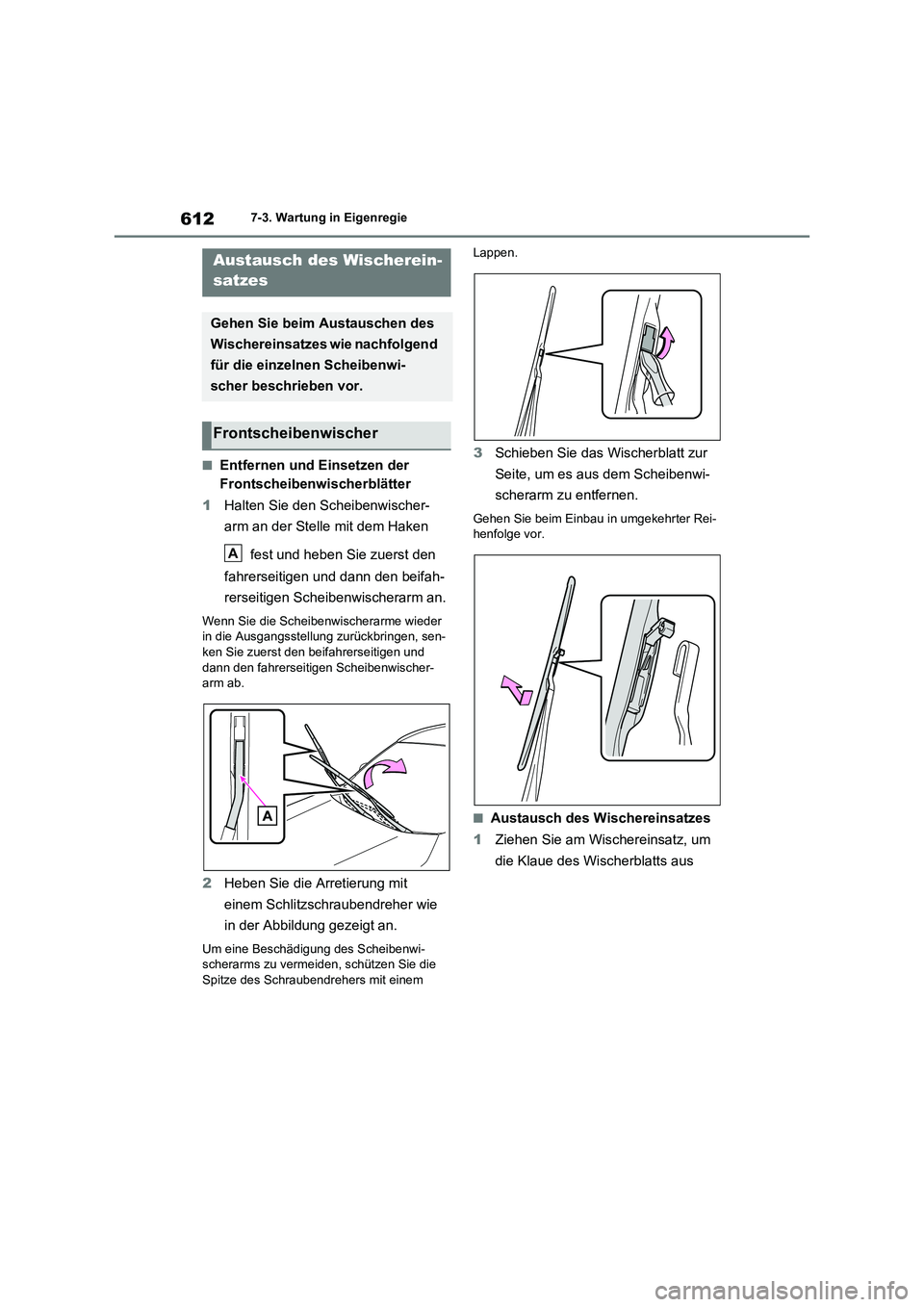

6127-3. Wartung in Eigenregie
■Entfernen und Einsetzen der
Frontscheibenwischerblätter
1Halten Sie den Scheibenwischer-
arm an der Stelle mit dem Haken
fest und heben Sie zuerst den
fahrerseitigen und dann den beifah-
rerseitigen Scheibenwischerarm an.
Wenn Sie die Scheibenwischerarme wieder
in die Ausgangsstellung zurückbringen, sen-
ken Sie zuerst den beifahrerseitigen und
dann den fahrerseitigen Scheibenwischer-
arm ab.
2Heben Sie die Arretierung mit
einem Schlitzschraubendreher wie
in der Abbildung gezeigt an.
Um eine Beschädigung des Scheibenwi-
scherarms zu vermeiden, schützen Sie die
Spitze des Schraubendrehers mit einem Lappen.
3Schieben Sie das Wischerblatt zur
Seite, um es aus dem Scheibenwi-
scherarm zu entfernen.
Gehen Sie beim Einbau in umgekehrter Rei-
henfolge vor.
■Austausch des Wischereinsatzes
1Ziehen Sie am Wischereinsatz, um
die Klaue des Wischerblatts aus
Austausch des Wischerein-
satzes
Gehen Sie beim Austauschen des
Wischereinsatzes wie nachfolgend
für die einzelnen Scheibenwi-
scher beschrieben vor.
Frontscheibenwischer
A

613
7

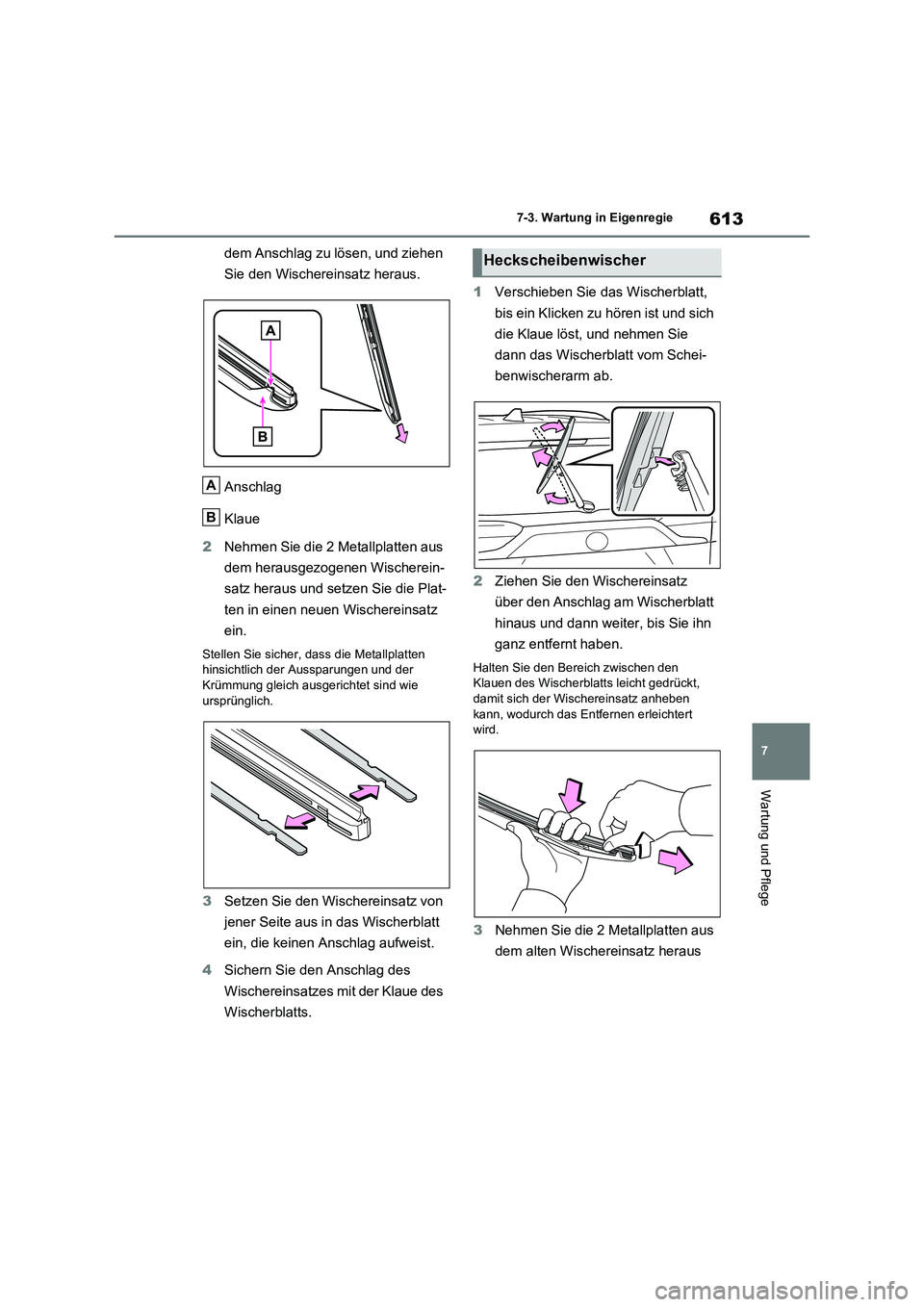

7-3. Wartung in Eigenregie
Wartung und Pflege
dem Anschlag zu lösen, und ziehen
Sie den Wischereinsatz heraus.
Anschlag
Klaue
2 Nehmen Sie die 2 Metallplatten aus
dem herausgezogenen Wischerein-
satz heraus und setzen Sie die Plat-
ten in einen neuen Wischereinsatz
ein.
Stellen Sie sicher, dass die Metallplatten
hinsichtlich der Aussparungen und der
Krümmung gleich ausgerichtet sind wie ursprünglich.
3 Setzen Sie den Wischereinsatz von
jener Seite aus in das Wischerblatt
ein, die keinen Anschlag aufweist.
4 Sichern Sie den Anschlag des
Wischereinsatzes mit der Klaue des
Wischerblatts.
1 Verschieben Sie das Wischerblatt,
bis ein Klicken zu hören ist und sich
die Klaue löst, und nehmen Sie
dann das Wischerblatt vom Schei-
benwischerarm ab.
2 Ziehen Sie den Wischereinsatz
über den Anschlag am Wischerblatt
hinaus und dann weiter, bis Sie ihn
ganz entfernt haben.
Halten Sie den Bereich zwischen den Klauen des Wischerblatts leicht gedrückt,
damit sich der Wischereinsatz anheben
kann, wodurch das Entfernen erleichtert wird.
3 Nehmen Sie die 2 Metallplatten aus
dem alten Wischereinsatz heraus
A
B
Heckscheibenwischer

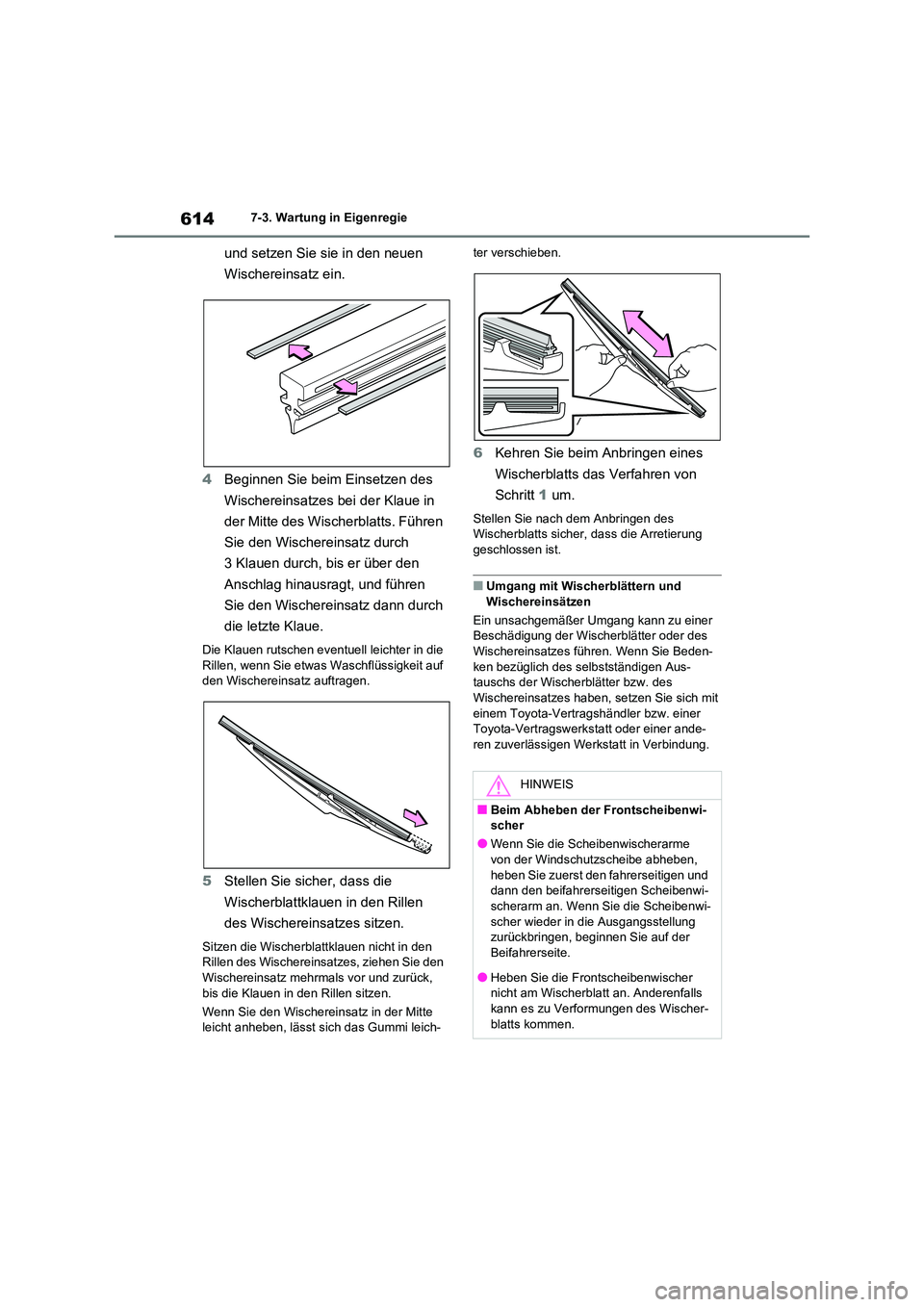

6147-3. Wartung in Eigenregie
und setzen Sie sie in den neuen
Wischereinsatz ein.
4 Beginnen Sie beim Einsetzen des
Wischereinsatzes bei der Klaue in
der Mitte des Wischerblatts. Führen
Sie den Wischereinsatz durch
3 Klauen durch, bis er über den
Anschlag hinausragt, und führen
Sie den Wischereinsatz dann durch
die letzte Klaue.
Die Klauen rutschen eventuell leichter in die
Rillen, wenn Sie etwas Waschflüssigkeit auf den Wischereinsatz auftragen.
5 Stellen Sie sicher, dass die
Wischerblattklauen in den Rillen
des Wischereinsatzes sitzen.
Sitzen die Wischerblattklauen nicht in den
Rillen des Wischereinsatzes, ziehen Sie den Wischereinsatz mehrmals vor und zurück,
bis die Klauen in den Rillen sitzen.
Wenn Sie den Wischereinsatz in der Mitte
leicht anheben, lässt sich das Gummi leich-
ter verschieben.
6 Kehren Sie beim Anbringen eines
Wischerblatts das Verfahren von
Schritt 1 um.
Stellen Sie nach dem Anbringen des
Wischerblatts sicher, dass die Arretierung
geschlossen ist.
■Umgang mit Wischerblättern und Wischereinsätzen
Ein unsachgemäßer Umgang kann zu einer
Beschädigung der Wischerblätter oder des
Wischereinsatzes führen. Wenn Sie Beden- ken bezüglich des selbstständigen Aus-
tauschs der Wischerblätter bzw. des
Wischereinsatzes haben, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
HINWEIS
■Beim Abheben der Frontscheibenwi- scher
●Wenn Sie die Scheibenwischerarme
von der Windschutzscheibe abheben,
heben Sie zuerst den fahrerseitigen und dann den beifahrerseitigen Scheibenwi-
scherarm an. Wenn Sie die Scheibenwi-
scher wieder in die Ausgangsstellung zurückbringen, beginnen Sie auf der
Beifahrerseite.
●Heben Sie die Frontscheibenwischer nicht am Wischerblatt an. Anderenfalls
kann es zu Verformungen des Wischer-
blatts kommen.

615
7
7-3. Wartung in Eigenregie
Wartung und Pflege
■Wenn die Batterie des Schlüssels leer
ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsy-
stem (falls vorhanden) und die Fernbedie- nung funktionieren nicht ordnungsgemäß.
●Die Reichweite wird geringer.
Sorgen Sie vor dem Austauschen der
Batterie dafür, dass Folgendes bereit-
liegt:
 Schlitzschraubendreher
 Kleiner Schlitzschraubendreher
 Lithium-Batterie CR2032
■Verwenden Sie eine Lithium-Batterie
vom Typ CR2032
●Batterien sind bei jedem Toyota-Vertrags-
händler bzw. jeder Toyota-Vertragswerk- statt oder einer anderen zuverlässigen
Werkstatt sowie in Elektrogeräteläden oder
Kamerageschäften erhältlich.
●Ersetzen Sie die Batte rie ausschließlich
durch eine Batterie vom gleichen Typ bzw. durch eine vom Hersteller empfohlene
gleichwertige Batterie.
●Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
Fahrzeuge ohne intelligentes
Zugangs- und Startsystem
1 Entfernen Sie die Abdeckung.
HINWEIS
●Betätigen Sie den Scheibenwischerhe-
bel nicht, während die Frontscheibenwi-
scher abgehoben sind. Anderenfalls könnten die Frontscheibenwischer die
Motorhaube berühren, wodurch es zu
einer Beschädigung der Frontscheiben- wischer und/oder der Motorhaube kom-
men kann.
■So vermeiden Sie Schäden
●Achten Sie beim Austauschen des Wischereinsatzes darauf, dass die
Klauen nicht beschädigt werden.
●Legen Sie nach dem Entfernen des Wischerblatts vom Scheibenwischerarm
ein Tuch o. Ä. zwischen Heckscheibe
und Wischerarm, um eine Beschädi- gung der Heckscheibe zu vermeiden.
●Ziehen Sie keinesfalls zu stark am
Wischereinsatz und achten Sie darauf, dessen Metallplatten nicht zu verbiegen.
Batterie der Fernbedie-
nung/des elektronischen
Schlüssels
Ersetzen Sie die Batterie, wenn sie
entladen ist.
Bereitzulegende Hilfsmittel
Austauschen der Batterie

6167-3. Wartung in Eigenregie
Verwenden Sie einen Schraubendreher
geeigneter Größe. Gewaltsames Aufhebeln
kann die Abdeckung beschädigen.
Um Schäden am Schlüssel zu vermeiden,
umwickeln Sie die Spitze des Schrau-
bendrehers mit einem Lappen.
2Entfernen Sie die Batterieabdec-
kung.
Wenn Sie Schwierigkeiten beim Entfernen
der Batterieabdeckung haben, heben Sie die
Kante an, um sie zu entfernen.
3Nehmen Sie die leere Batterie her-
aus.
Verwenden Sie zum Entfernen der Batterie
einen Schraubendreher geeigneter Größe.
Setzen Sie die neue Batterie mit nach oben weisendem Pluspol (“+”) ein.
4Bringen Sie die Batterieabdeckung
so an, dass die Nase nach oben
weist.
Drücken Sie die Batterieabdeckung rundum
in den Schlüssel hinein.
5Bringen Sie die Schlüsselabdec-
kung an.
Richten Sie die Schlüsselabdeckung auf den
Schlüssel aus und drücken Sie sie dann
gerade auf den Schlüssel.
Vergewissern Sie sich, dass die Schlüssel-
abdeckung ordnungsgemäß angebracht ist
und es keinen Spalt zwischen der Abdec-
kung und dem Schlüssel gibt.

617
7

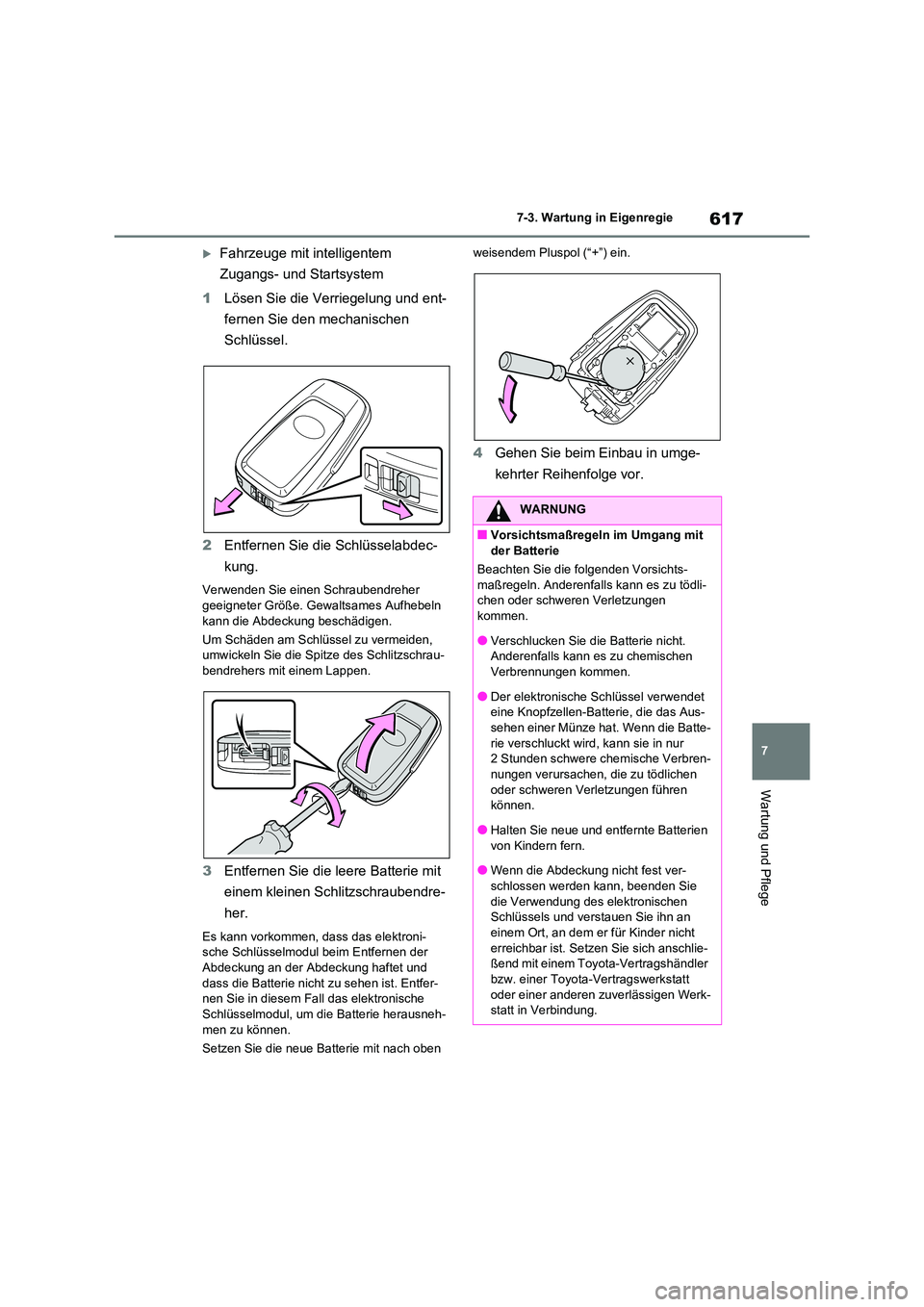

7-3. Wartung in Eigenregie
Wartung und Pflege
Fahrzeuge mit intelligentem
Zugangs- und Startsystem
1 Lösen Sie die Verriegelung und ent-
fernen Sie den mechanischen
Schlüssel.
2 Entfernen Sie die Schlüsselabdec-
kung.
Verwenden Sie einen Schraubendreher
geeigneter Größe. Gewaltsames Aufhebeln
kann die Abdeckung beschädigen.
Um Schäden am Schlüssel zu vermeiden, umwickeln Sie die Spitze des Schlitzschrau-
bendrehers mit einem Lappen.
3 Entfernen Sie die leere Batterie mit
einem kleinen Schlitzschraubendre-
her.
Es kann vorkommen, dass das elektroni- sche Schlüsselmodul beim Entfernen der
Abdeckung an der Abdeckung haftet und
dass die Batterie nicht zu sehen ist. Entfer- nen Sie in diesem Fall das elektronische
Schlüsselmodul, um die Batterie herausneh-
men zu können.
Setzen Sie die neue Batterie mit nach oben
weisendem Pluspol (“+”) ein.
4 Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
WARNUNG
■Vorsichtsmaßregeln im Umgang mit
der Batterie
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu tödli- chen oder schweren Verletzungen
kommen.
●Verschlucken Sie die Batterie nicht. Anderenfalls kann es zu chemischen
Verbrennungen kommen.
●Der elektronische Schlüssel verwendet eine Knopfzellen-Batterie, die das Aus-
sehen einer Münze hat. Wenn die Batte-
rie verschluckt wird, kann sie in nur 2 Stunden schwere chemische Verbren-
nungen verursachen, die zu tödlichen
oder schweren Verletzungen führen können.
●Halten Sie neue und entfernte Batterien
von Kindern fern.
●Wenn die Abdeckung nicht fest ver- schlossen werden kann, beenden Sie
die Verwendung des elektronischen
Schlüssels und verstauen Sie ihn an einem Ort, an dem er für Kinder nicht
erreichbar ist. Setzen Sie sich anschlie-
ßend mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werk-
statt in Verbindung.

6187-3. Wartung in Eigenregie
1Schalten Sie den Motorschalter auf
OFF.
2 Öffnen Sie die Abdeckung des
Sicherungskastens.
Motorraum: Sicherungskasten Typ A
(falls vorhanden)
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
Motorraum: Sicherungskasten Typ B
Drücken Sie auf die Klauen und ,
um die Arretierungen vollständig zu lösen,
und heben Sie dann die Abdeckung an.
WARNUNG
●Wenn Sie versehentliche eine Batterie
verschluckt haben oder eine Batterie in
ein Körperteil gelangt ist, suchen Sie sofort einen Arzt auf.
■Um ein Explodieren der Batterie oder
ein Austreten von entflammbarer Flüssigkeit oder Gas zu verhindern
●Ersetzen Sie die Batterie durch eine
neue Batterie desselben Typs. Wird ein
falscher Batterietyp verwendet, kann die Batterie explodieren.
●Setzen Sie Batterien keinen extrem
niedrigen Drücken aufgrund großer Höhe und keinen extrem hohen Tempe-
raturen aus.
●Verbrennen, zerbrechen oder zer- schneiden Sie niemals eine Batterie.

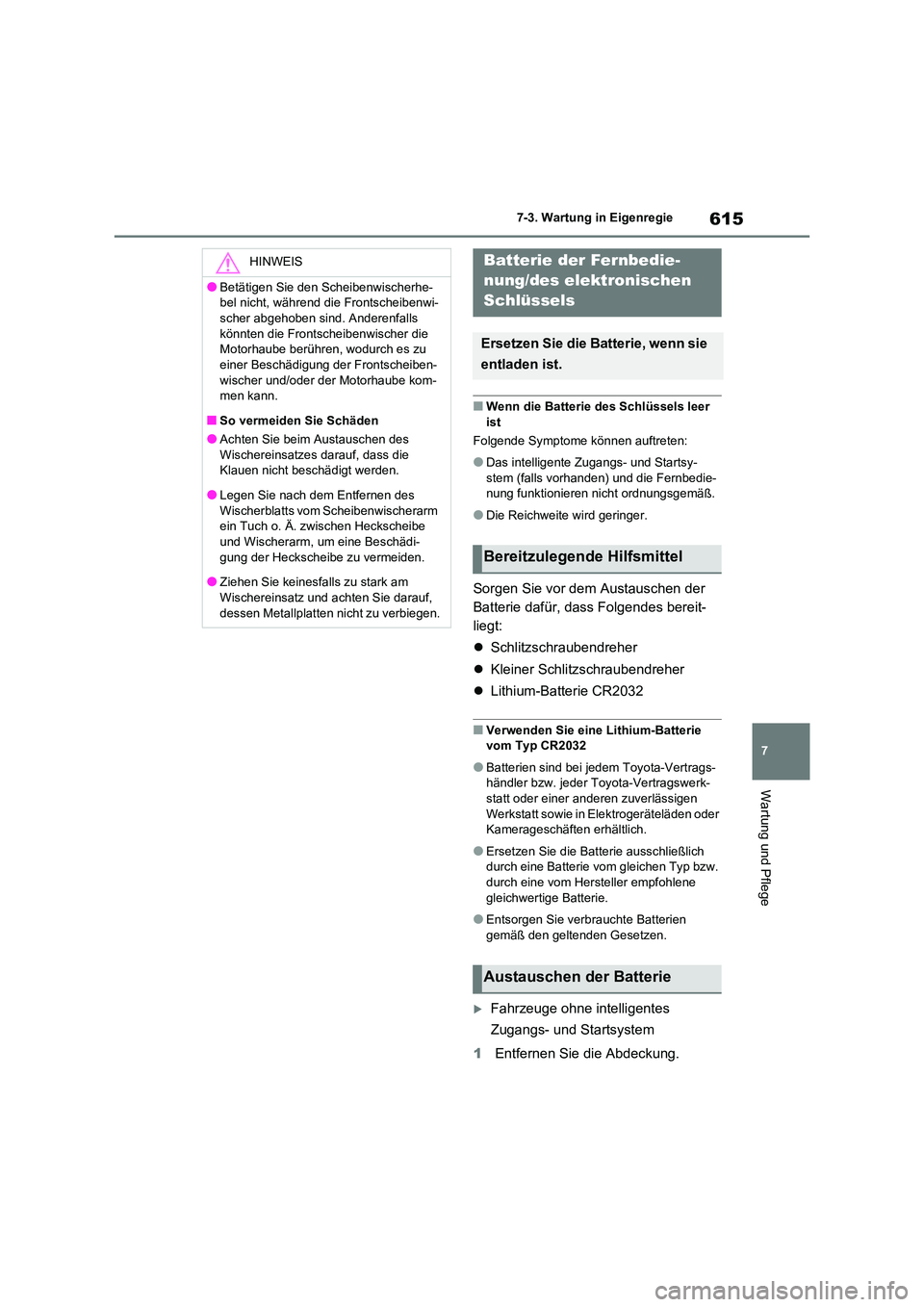

■Zertifizierung für die Batterie des
elektronischen Schlüssels
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWEN- DUNG EINES FALSCHEN BATTERIE-
TYPS.
ENTSORGEN SIE LEERE BATTERIEN
GEMÄSS DEN ANWEISUNGEN.
HINWEIS

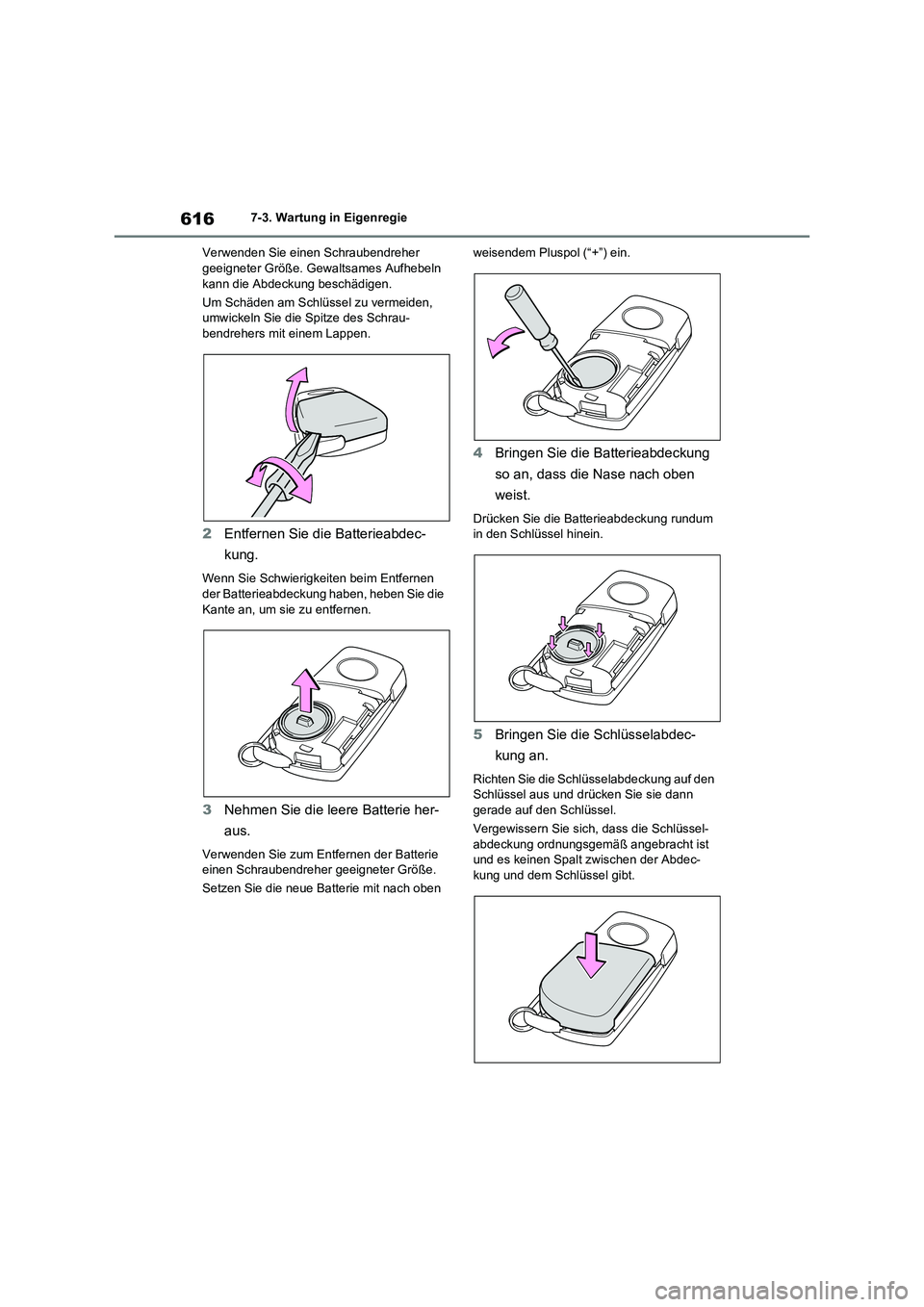

■So stellen Sie einen ordnungsgemä- ßen Betrieb nach dem Austausch der
Batterie sicher
Beachten Sie die folgenden Vorsichts-
maßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Hän- den.
Feuchtigkeit kann dazu führen, dass die
Batterie rostet.
●Berühren oder bewegen Sie keine
anderen Bauteile in der Fernbedienung.
●Verbiegen Sie die Batteriepole nicht.

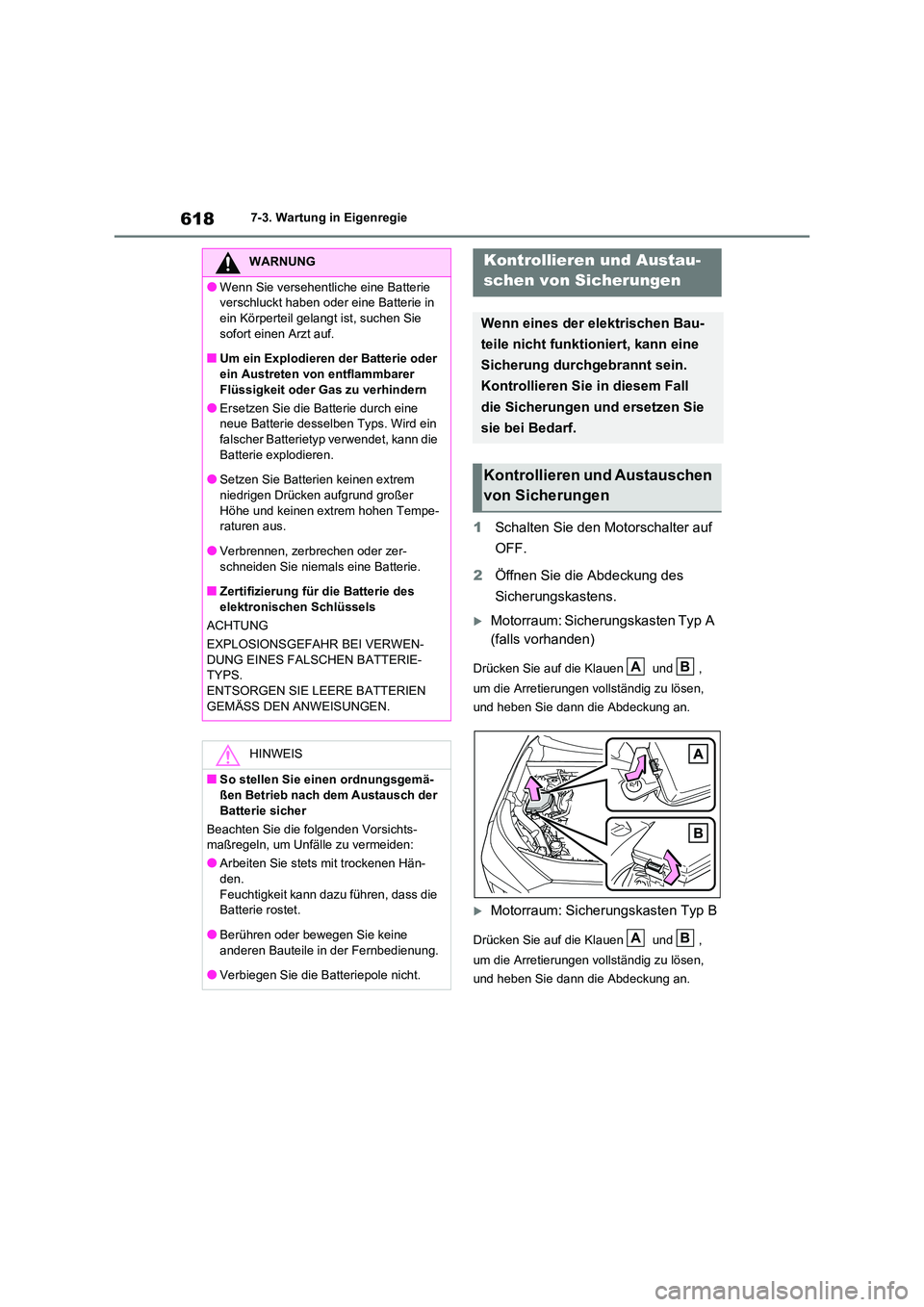

Kontrollieren und Austau-
schen von Sicherungen
Wenn eines der elektrischen Bau-
teile nicht funktioniert, kann eine
Sicherung durchgebrannt sein.
Kontrollieren Sie in diesem Fall
die Sicherungen und ersetzen Sie
sie bei Bedarf.
Kontrollieren und Austauschen
von Sicherungen
AB
AB

619
7 7-3. Wartung in Eigenregie
Wartung und Pflege

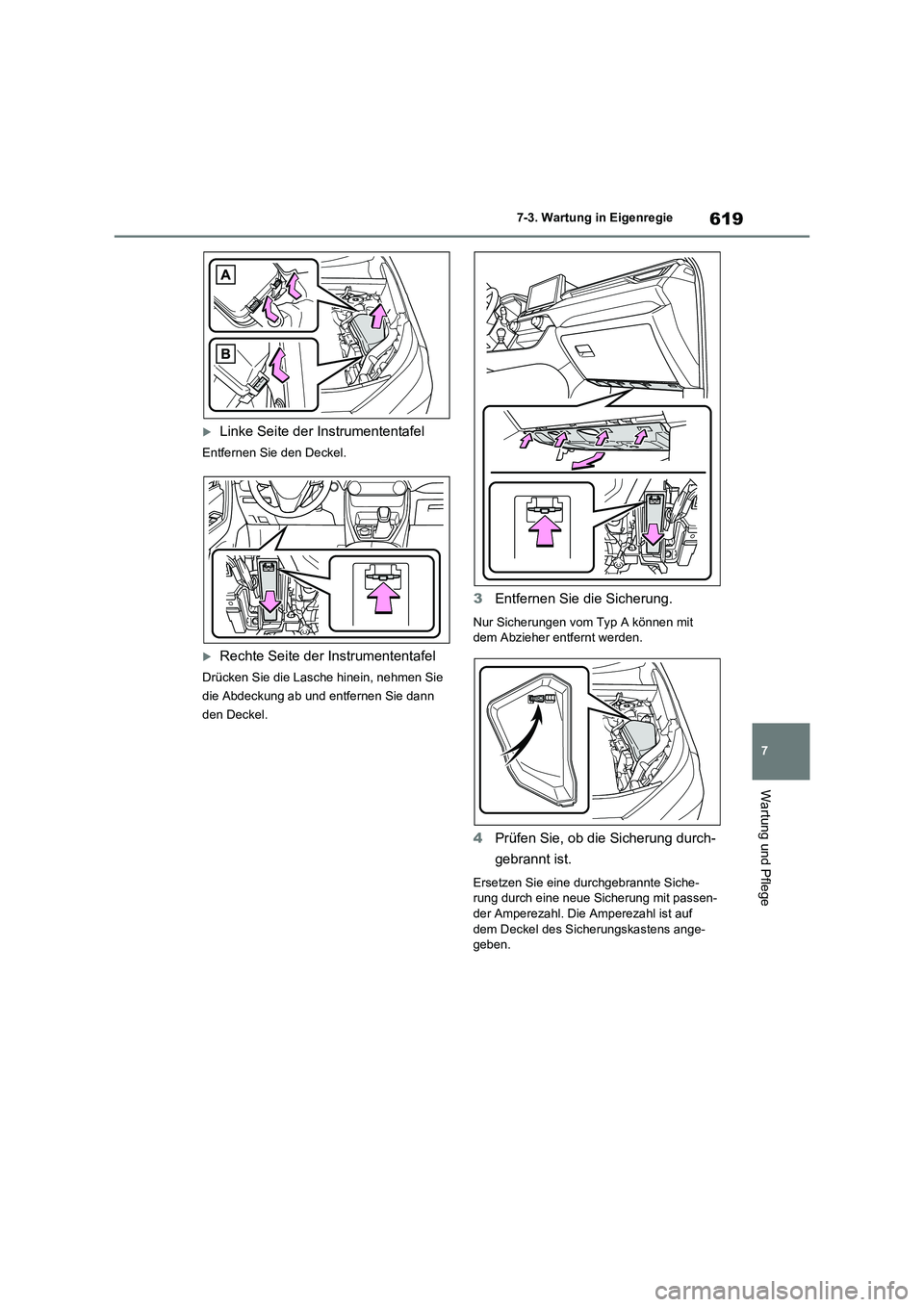

Linke Seite der Instrumententafel
Entfernen Sie den Deckel.
Rechte Seite der Instrumententafel
Drücken Sie die Lasche hinein, nehmen Sie
die Abdeckung ab und entfernen Sie dann
den Deckel.
3Entfernen Sie die Sicherung.
Nur Sicherungen vom Typ A können mit
dem Abzieher entfernt werden.
4Prüfen Sie, ob die Sicherung durch-
gebrannt ist.
Ersetzen Sie eine durchgebrannte Siche-
rung durch eine neue Sicherung mit passen-
der Amperezahl. Die Amperezahl ist auf
dem Deckel des Sicherungskastens ange-
geben.

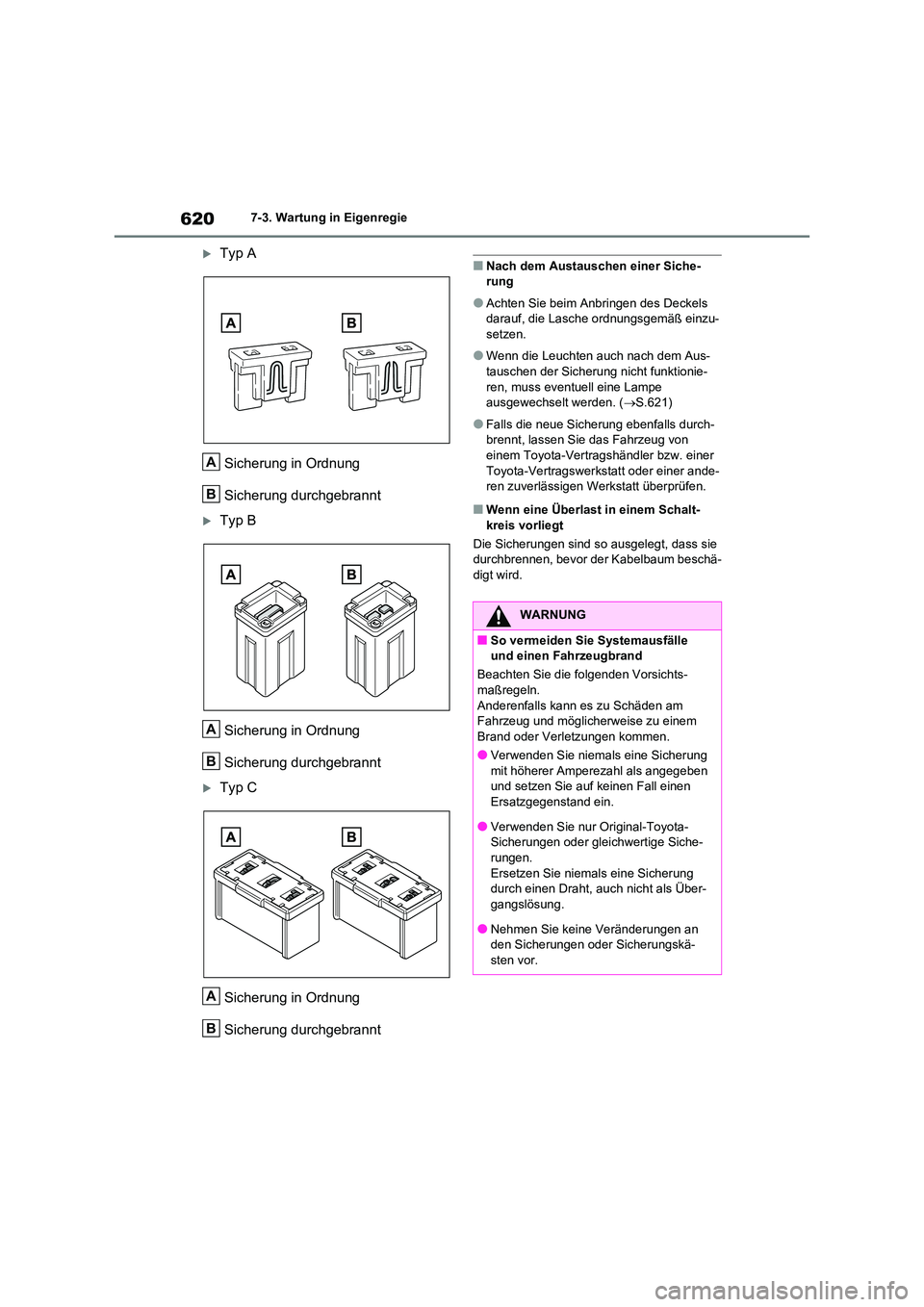

6207-3. Wartung in Eigenregie
Typ A
Sicherung in Ordnung
Sicherung durchgebrannt
Typ B
Sicherung in Ordnung
Sicherung durchgebrannt
Typ C
Sicherung in Ordnung
Sicherung durchgebrannt
■Nach dem Austauschen einer Siche- rung
●Achten Sie beim Anbringen des Deckels darauf, die Lasche ordnungsgemäß einzu-
setzen.
●Wenn die Leuchten auch nach dem Aus-
tauschen der Sicherung nicht funktionie-
ren, muss eventuell eine Lampe ausgewechselt werden. ( S.621)
●Falls die neue Sicherung ebenfalls durch- brennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer ande- ren zuverlässigen Werkstatt überprüfen.
■Wenn eine Überlast in einem Schalt-
kreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie
durchbrennen, bevor der Kabelbaum beschä- digt wird.
A
B
A
B
A
B
WARNUNG
■So vermeiden Sie Systemausfälle
und einen Fahrzeugbrand
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu Schäden am
Fahrzeug und möglicherweise zu einem
Brand oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl als angegeben
und setzen Sie auf keinen Fall einen
Ersatzgegenstand ein.
●Verwenden Sie nur Original-Toyota-
Sicherungen oder gleichwertige Siche-
rungen. Ersetzen Sie niemal s eine Sicherung
durch einen Draht, auch nicht als Über-
gangslösung.
●Nehmen Sie keine Veränderungen an
den Sicherungen oder Sicherungskä-
sten vor.
