TOYOTA RAV4 2020 Manuale duso (in Italian)
Manufacturer: TOYOTA, Model Year: 2020, Model line: RAV4, Model: TOYOTA RAV4 2020Pages: 724, PDF Dimensioni: 199.73 MB
Page 241 of 724

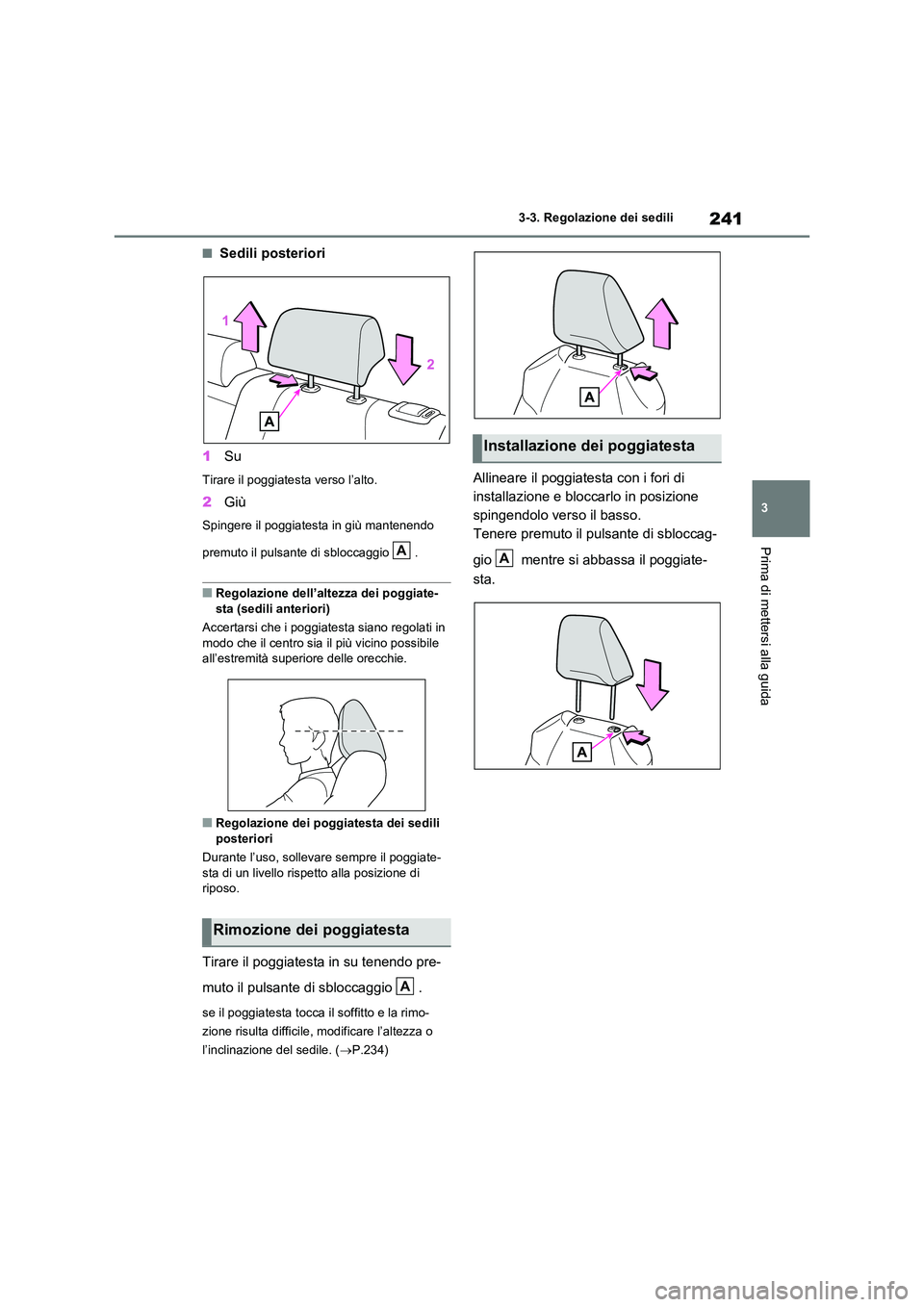

241
3
3-3. Regolazione dei sedili
Prima di mettersi alla guida
■Sedili posteriori
1 Su
Tirare il poggiatesta verso l’alto.
2Giù
Spingere il poggiatesta in giù mantenendo
premuto il pulsante di sbloccaggio .
■Regolazione dell’altezza dei poggiate-
sta (sedili anteriori)
Accertarsi che i poggiatesta siano regolati in
modo che il centro sia il più vicino possibile all’estremità superiore delle orecchie.
■Regolazione dei poggiatesta dei sedili
posteriori
Durante l’uso, sollevare sempre il poggiate- sta di un livello rispetto alla posizione di
riposo.
Tirare il poggiatesta in su tenendo pre-
muto il pulsante di sbloccaggio .
se il poggiatesta tocca il soffitto e la rimo-
zione risulta difficile, modificare l’altezza o
l’inclinazione del sedile. ( P.234)
Allineare il poggiatesta con i fori di
installazione e bloccarlo in posizione
spingendolo verso il basso.
Tenere premuto il pulsante di sbloccag-
gio mentre si abbassa il poggiate-
sta.
Rimozione dei poggiatesta
A
A
Installazione dei poggiatesta
A
Page 242 of 724

2423-4. Regolazione del volante e degli specchietti
3-4.Regolazione del volante e degli specchietti
1Tenere il volante e spingere in giù la
leva.
2 Regolare verticalmente e orizzontal-
mente il volante nella posizione
desiderata.
Dopo la regolazione, tirare la leva verso
l’alto e fissare il volante in posizione.
Per azionare l’avvisatore acustico, pre-
mere sul simbolo o accanto a
esso.
Volante
Procedura di regolazione
AVVISO
■Avvertenze per la guida
Non regolare il volante durante la guida. Ciò potrebbe causare la perdita di con-
trollo del veicolo e provocare un incidente,
con conseguenti lesioni gravi, anche letali.
■Dopo aver regolato il volante
Assicurarsi che il volante sia saldamente
bloccato.
In caso contrario, il volante potrebbe muo- versi improvvisamente, con rischio di inci-
denti e lesioni gravi, anche letali.
L’avvisatore acusti co potrebbe inoltre non funzionare se il volante non è saldamente
bloccato.
Uso dell’avvisatore acustico
Page 243 of 724

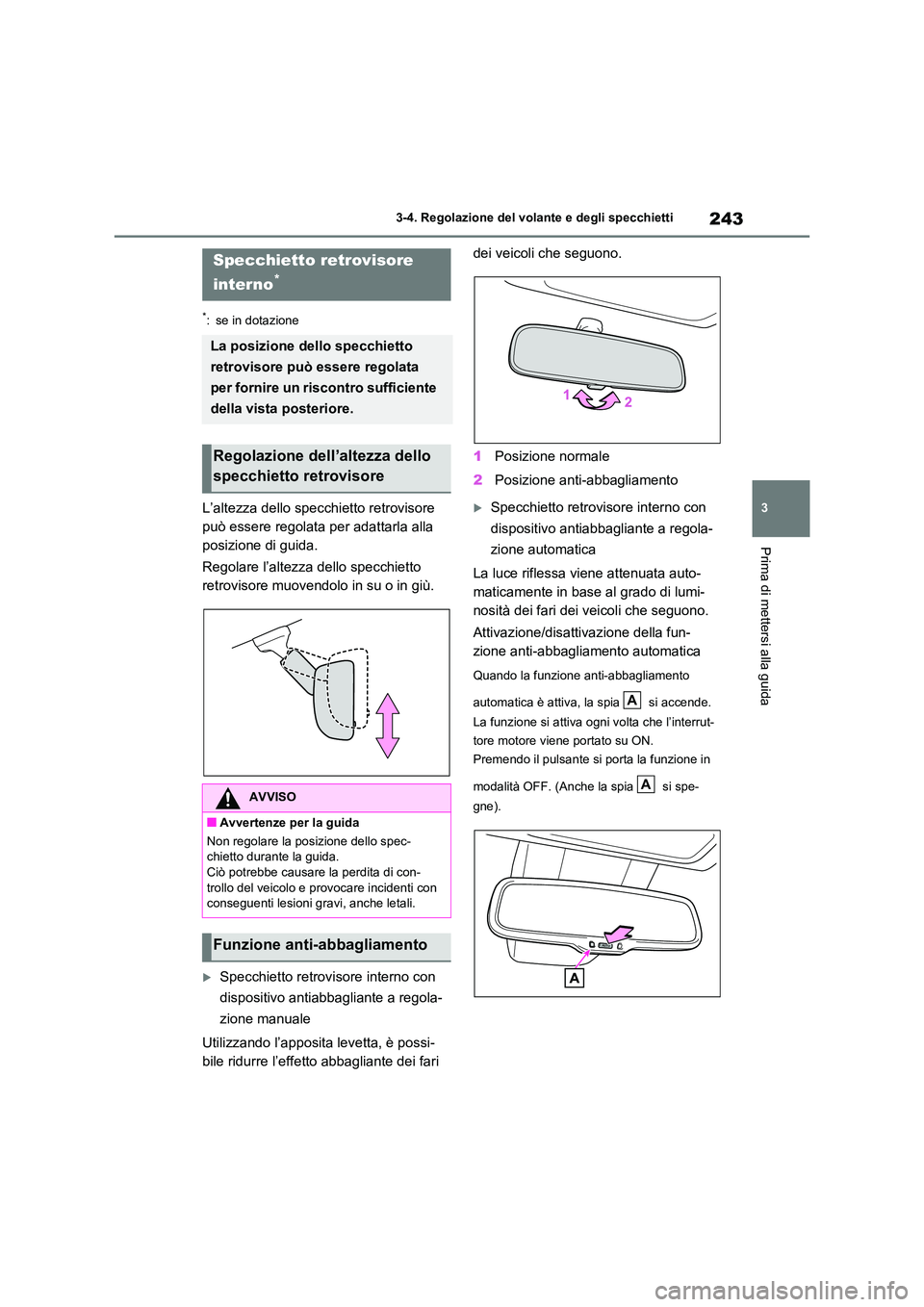

243
3
3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
*: se in dotazione
L’altezza dello specchietto retrovisore
può essere regolata per adattarla alla
posizione di guida.
Regolare l’altezza dello specchietto
retrovisore muovendolo in su o in giù.
Specchietto retrovisore interno con
dispositivo antiabbagliante a regola-
zione manuale
Utilizzando l’apposita levetta, è possi-
bile ridurre l’effetto abbagliante dei fari
dei veicoli che seguono.
1 Posizione normale
2 Posizione anti-abbagliamento
Specchietto retrovisore interno con
dispositivo antiabbagliante a regola-
zione automatica
La luce riflessa viene attenuata auto-
maticamente in base al grado di lumi-
nosità dei fari dei veicoli che seguono.
Attivazione/disattivazione della fun-
zione anti-abbagliamento automatica
Quando la funzione anti-abbagliamento
automatica è attiva, la spia si accende.
La funzione si attiva ogni volta che l’interrut-
tore motore viene portato su ON.
Premendo il pulsante si porta la funzione in
modalità OFF. (Anche la spia si spe-
gne).
Specchietto retrovisore
interno*
La posizione dello specchietto
retrovisore può essere regolata
per fornire un risc ontro sufficiente
della vista posteriore.
Regolazione dell’altezza dello
specchietto retrovisore
AVVISO
■Avvertenze per la guida
Non regolare la posizione dello spec- chietto durante la guida.
Ciò potrebbe causare la perdita di con-
trollo del veicolo e provocare incidenti con conseguenti lesioni gravi, anche letali.
Funzione anti-abbagliamento
A
A
Page 244 of 724

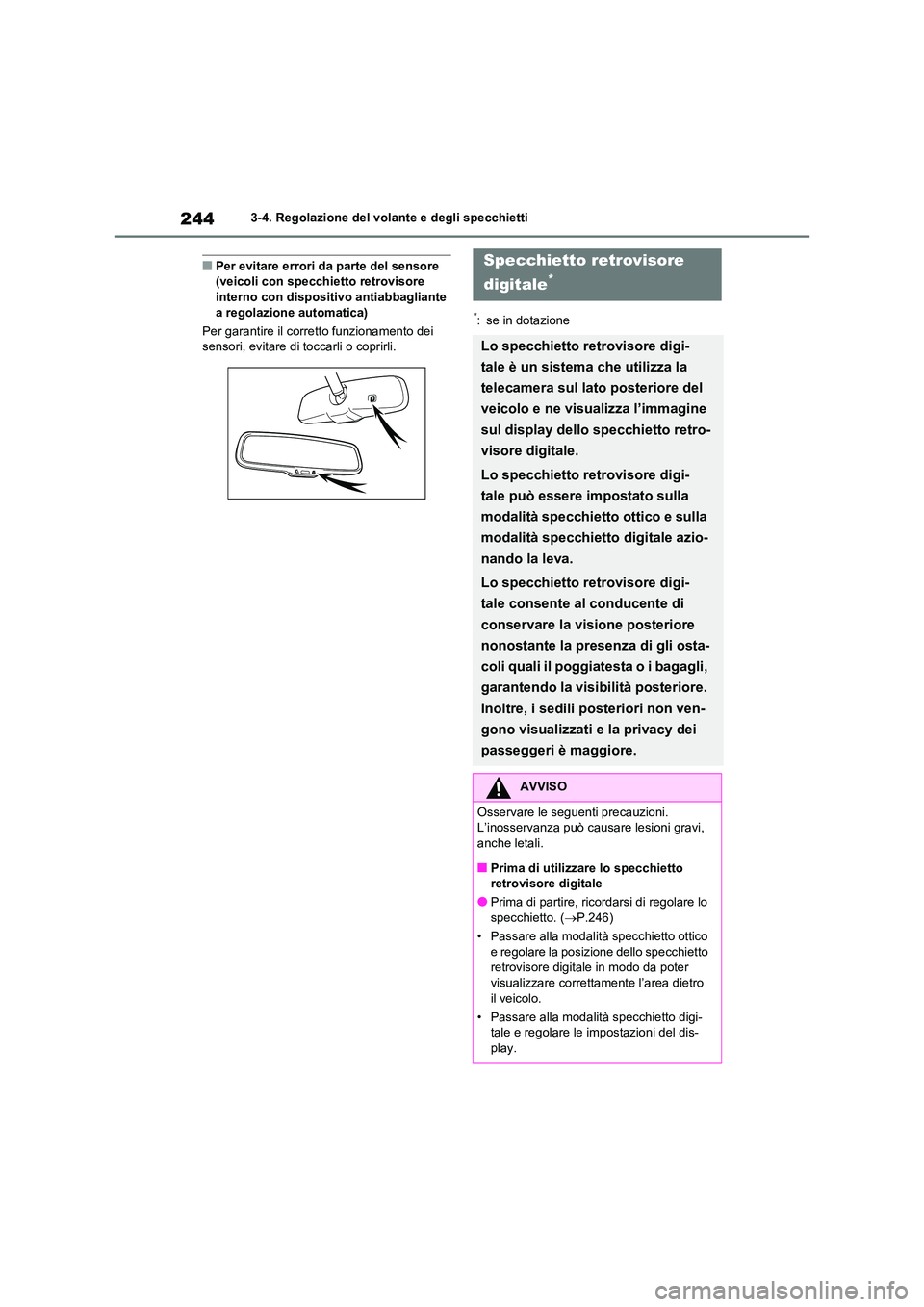

2443-4. Regolazione del volante e degli specchietti
■Per evitare errori da parte del sensore (veicoli con specchietto retrovisore
interno con dispositivo antiabbagliante
a regolazione automatica)
Per garantire il corretto funzionamento dei sensori, evitare di toccarli o coprirli.
*: se in dotazione
Specchietto retrovisore
digitale*
Lo specchietto retrovisore digi-
tale è un sistema che utilizza la
telecamera sul lato posteriore del
veicolo e ne visualizza l’immagine
sul display dello specchietto retro-
visore digitale.
Lo specchietto retrovisore digi-
tale può essere impostato sulla
modalità specchietto ottico e sulla
modalità specchietto digitale azio-
nando la leva.
Lo specchietto retrovisore digi-
tale consente al conducente di
conservare la visione posteriore
nonostante la presenza di gli osta-
coli quali il poggiatesta o i bagagli,
garantendo la visibilità posteriore.
Inoltre, i sedili posteriori non ven-
gono visualizzati e la privacy dei
passeggeri è maggiore.
AVVISO
Osservare le seguenti precauzioni. L’inosservanza può causare lesioni gravi,
anche letali.
■Prima di utilizzare lo specchietto retrovisore digitale
●Prima di partire, ricordarsi di regolare lo
specchietto. ( P.246)
• Passare alla modalità specchietto ottico
e regolare la posizione dello specchietto retrovisore digitale in modo da poter
visualizzare correttamente l’area dietro
il veicolo.
• Passare alla modalità specchietto digi- tale e regolare le impostazioni del dis-
play.
Page 245 of 724

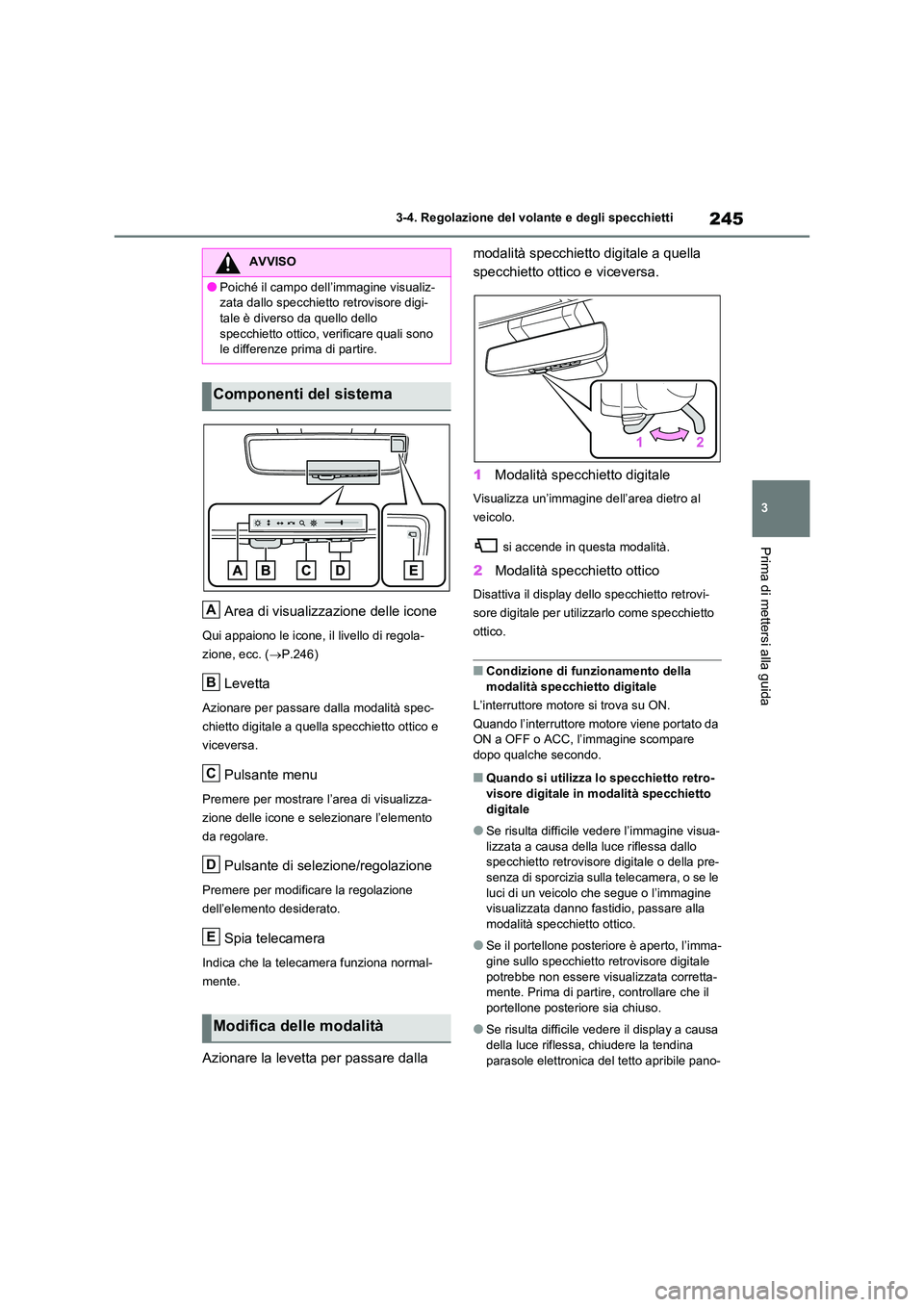

245
3
3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
Area di visualizzazione delle icone
Qui appaiono le icone, il livello di regola-
zione, ecc. ( P.246)
Levetta
Azionare per passare dalla modalità spec-
chietto digitale a quella specchietto ottico e
viceversa.
Pulsante menu
Premere per mostrare l’area di visualizza-
zione delle icone e selezionare l’elemento
da regolare.
Pulsante di selezione/regolazione
Premere per modificare la regolazione
dell’elemento desiderato.
Spia telecamera
Indica che la telecamera funziona normal-
mente.
Azionare la levetta per passare dalla
modalità specchietto digitale a quella
specchietto otti co e viceversa.
1 Modalità specchietto digitale
Visualizza un’immagine dell’area dietro al
veicolo.
si accende in questa modalità.
2 Modalità specchietto ottico
Disattiva il display dello specchietto retrovi-
sore digitale per utilizzarlo come specchietto
ottico.
■Condizione di funzionamento della
modalità specchietto digitale
L’interruttore motore si trova su ON.
Quando l’interruttore motore viene portato da ON a OFF o ACC, l’immagine scompare
dopo qualche secondo.
■Quando si utilizza lo specchietto retro-
visore digitale in modalità specchietto digitale
●Se risulta difficile v edere l’immagine visua- lizzata a causa della luce riflessa dallo
specchietto retrovisore digitale o della pre-
senza di sporcizia sulla telecamera, o se le luci di un veicolo che segue o l’immagine
visualizzata danno fastidio, passare alla
modalità specchietto ottico.
●Se il portellone posteriore è aperto, l’imma-
gine sullo specchietto retrovisore digitale potrebbe non essere visualizzata corretta-
mente. Prima di partire, controllare che il
portellone posteriore sia chiuso.
●Se risulta difficile vedere il display a causa
della luce riflessa, chiudere la tendina parasole elettronica del tetto apribile pano-
AVVISO
●Poiché il campo dell ’immagine visualiz-
zata dallo specchietto retrovisore digi-
tale è diverso da quello dello specchietto ottico, verificare quali sono
le differenze prima di partire.
Componenti del sistema
Modifica delle modalità
A
B
C
D
E
Page 246 of 724

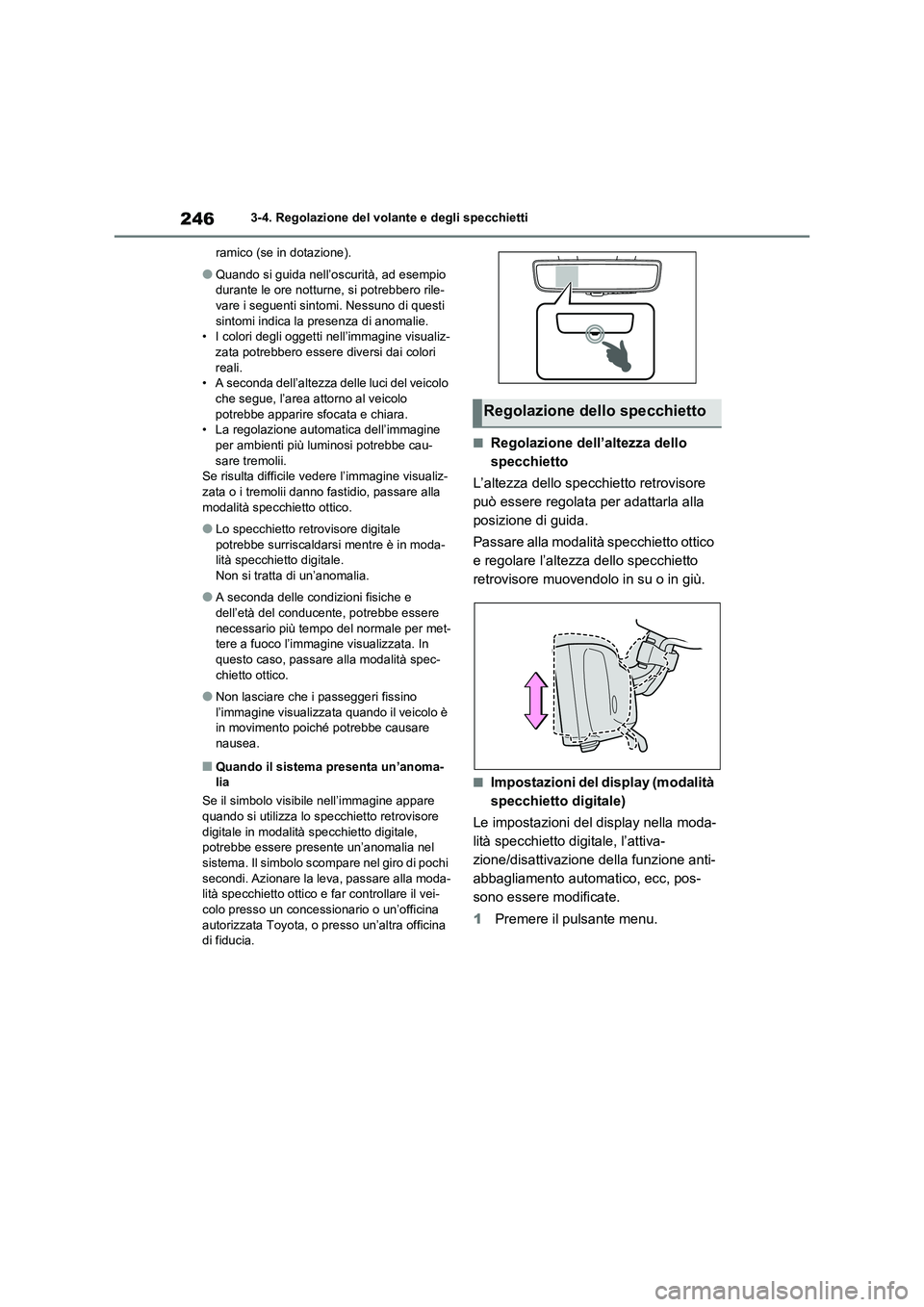

2463-4. Regolazione del volante e degli specchietti
ramico (se in dotazione).
●Quando si guida nell’oscurità, ad esempio
durante le ore notturne, si potrebbero rile-
vare i seguenti sintomi. Nessuno di questi
sintomi indica la presenza di anomalie.
• I colori degli oggetti nell’immagine visualiz-
zata potrebbero essere diversi dai colori
reali.
• A seconda dell’altezza delle luci del veicolo
che segue, l’area attorno al veicolo
potrebbe apparire sfocata e chiara.
• La regolazione automatica dell’immagine
per ambienti più luminosi potrebbe cau-
sare tremolii.
Se risulta difficile vedere l’immagine visualiz-
zata o i tremolii danno fastidio, passare alla
modalità specchietto ottico.
●Lo specchietto retrovisore digitale
potrebbe surriscaldarsi mentre è in moda-
lità specchietto digitale.
Non si tratta di un’anomalia.
●A seconda delle condizioni fisiche e
dell’età del conducente, potrebbe essere
necessario più tempo del normale per met-
tere a fuoco l’immagine visualizzata. In
questo caso, passare alla modalità spec-
chietto ottico.
●Non lasciare che i passeggeri fissino
l’immagine visualizzata quando il veicolo è
in movimento poiché potrebbe causare
nausea.
■Quando il sistema presenta un’anoma-
lia
Se il simbolo visibile nell’immagine appare
quando si utilizza lo specchietto retrovisore
digitale in modalità specchietto digitale,
potrebbe essere presente un’anomalia nel
sistema. Il simbolo scompare nel giro di pochi
secondi. Azionare la leva, passare alla moda-
lità specchietto ottico e far controllare il vei-
colo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina
di fiducia.
■Regolazione dell’altezza dello
specchietto
L’altezza dello specchietto retrovisore
può essere regolata per adattarla alla
posizione di guida.
Passare alla modalità specchietto ottico
e regolare l’altezza dello specchietto
retrovisore muovendolo in su o in giù.
■Impostazioni del display (modalità
specchietto digitale)
Le impostazioni del display nella moda-
lità specchietto digitale, l’attiva-
zione/disattivazione della funzione anti-
abbagliamento automatico, ecc, pos-
sono essere modificate.
1Premere il pulsante menu.
Regolazione dello specchietto
Page 247 of 724

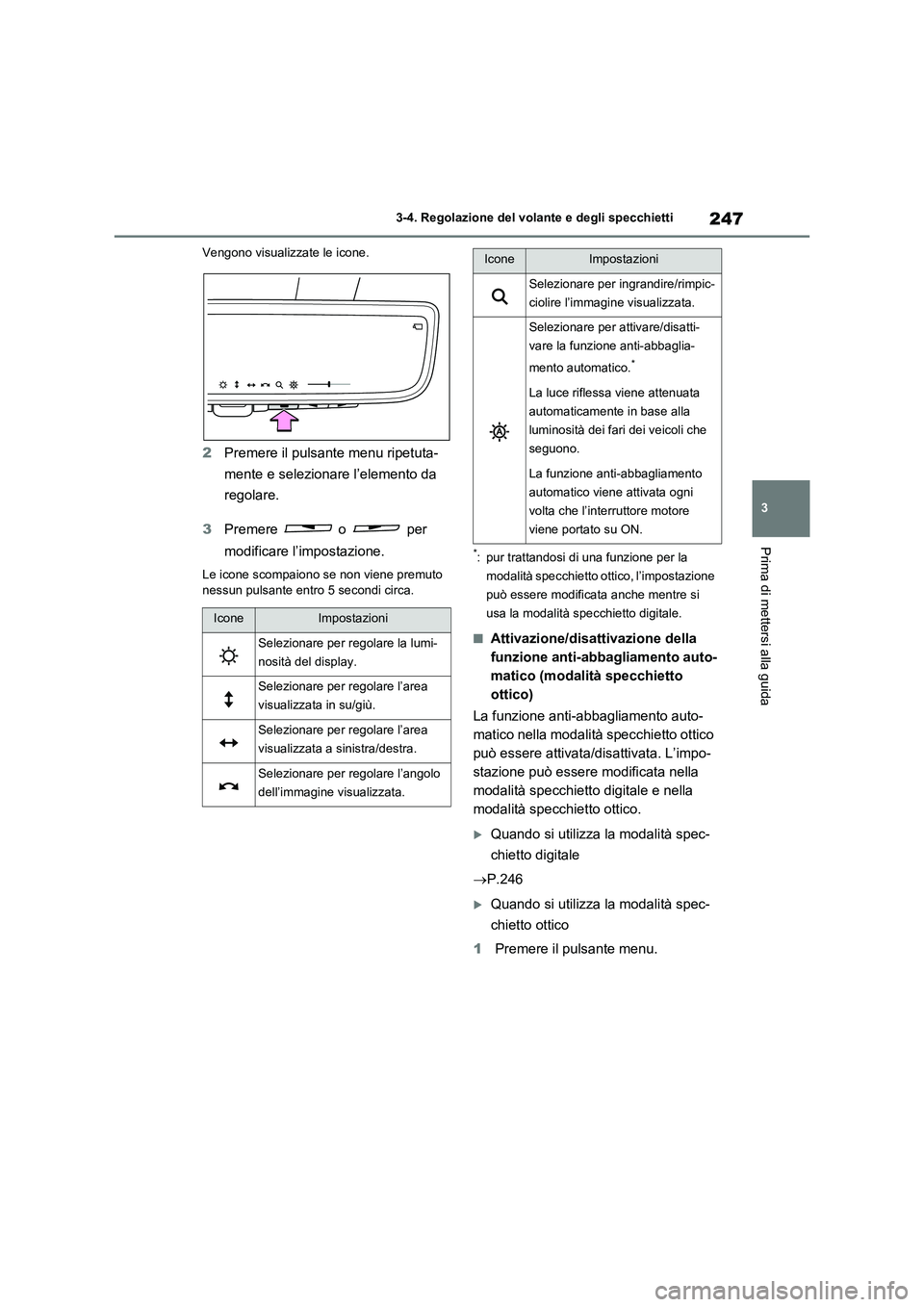

247
3 3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
Vengono visualizzate le icone.
2Premere il pulsante menu ripetuta-
mente e selezionare l’elemento da
regolare.
3Premere o per
modificare l’impostazione.
Le icone scompaiono se non viene premuto
nessun pulsante entro 5 secondi circa.
*: pur trattandosi di una funzione per la
modalità specchietto ottico, l’impostazione
può essere modificata anche mentre si
usa la modalità specchietto digitale.
■Attivazione/disattivazione della
funzione anti-abbagliamento auto-
matico (modalità specchietto
ottico)
La funzione anti-abbagliamento auto-
matico nella modalità specchietto ottico
può essere attivata/disattivata. L’impo-
stazione può essere modificata nella
modalità specchietto digitale e nella
modalità specchietto ottico.
Quando si utilizza la modalità spec-
chietto digitale
P.246
Quando si utilizza la modalità spec-
chietto ottico
1Premere il pulsante menu.
IconeImpostazioni
Selezionare per regolare la lumi-
nosità del display.
Selezionare per regolare l’area
visualizzata in su/giù.
Selezionare per regolare l’area
visualizzata a sinistra/destra.
Selezionare per regolare l’angolo
dell’immagine visualizzata.
Selezionare per ingrandire/rimpic-
ciolire l’immagine visualizzata.
Selezionare per attivare/disatti-
vare la funzione anti-abbaglia-
mento automatico.
*
La luce riflessa viene attenuata
automaticamente in base alla
luminosità dei fari dei veicoli che
seguono.
La funzione anti-abbagliamento
automatico viene attivata ogni
volta che l’interruttore motore
viene portato su ON.
IconeImpostazioni

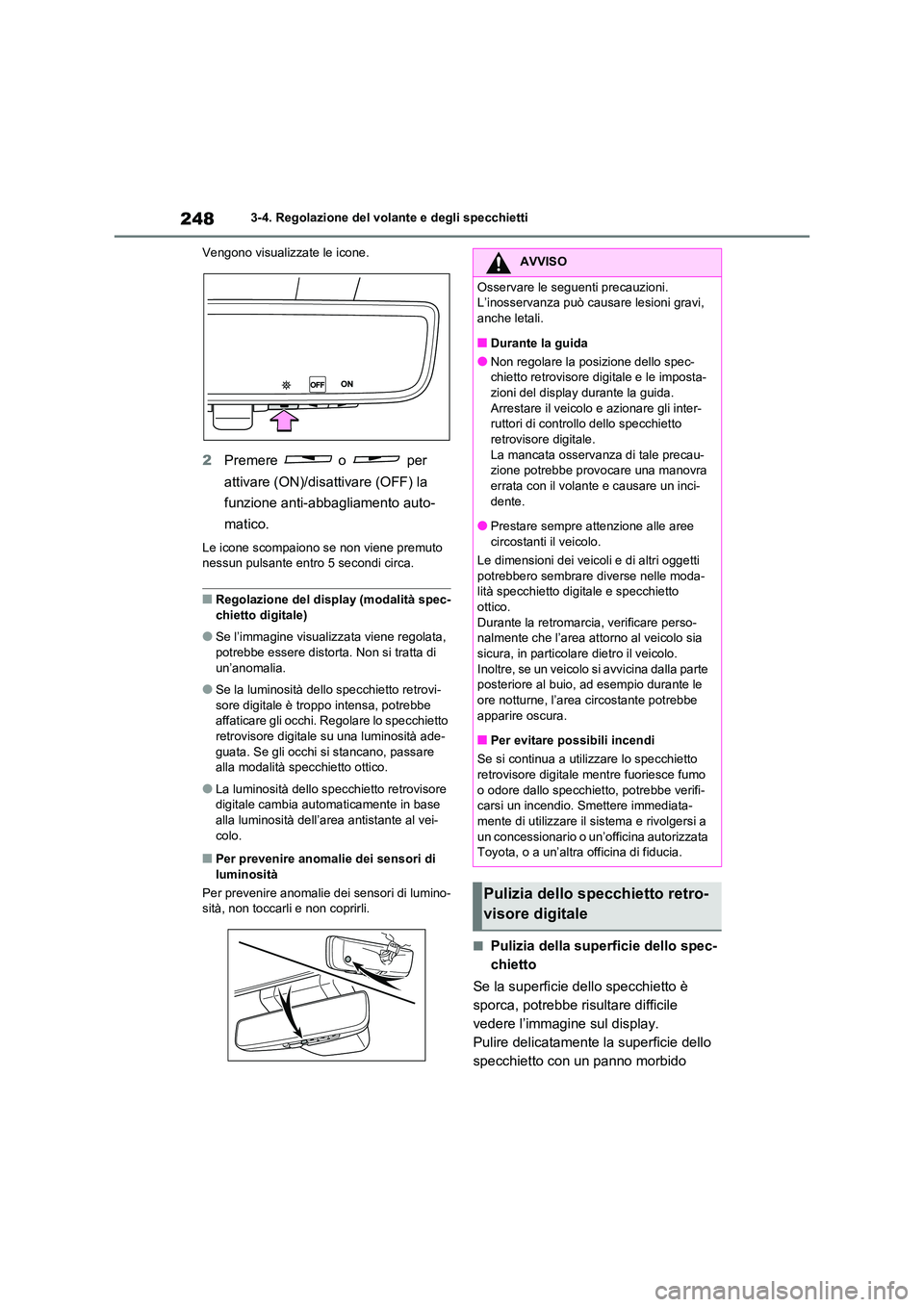

Page 248 of 724

2483-4. Regolazione del volante e degli specchietti
Vengono visualizzate le icone.
2 Premere o per
attivare (ON)/disa ttivare (OFF) la
funzione anti-abbagliamento auto-
matico.
Le icone scompaiono se non viene premuto nessun pulsante entro 5 secondi circa.
■Regolazione del display (modalità spec-
chietto digitale)
●Se l’immagine visualiz zata viene regolata,
potrebbe essere distorta. Non si tratta di
un’anomalia.
●Se la luminosità dello specchietto retrovi-
sore digitale è troppo intensa, potrebbe affaticare gli occhi. Regolare lo specchietto
retrovisore digitale su una luminosità ade-
guata. Se gli occhi si stancano, passare alla modalità specchietto ottico.
●La luminosità dello specchietto retrovisore digitale cambia automaticamente in base
alla luminosità dell’a rea antistante al vei-
colo.
■Per prevenire anomalie dei sensori di luminosità
Per prevenire anomalie dei sensori di lumino-
sità, non toccarli e non coprirli.
■Pulizia della superficie dello spec-
chietto
Se la superficie dello specchietto è
sporca, potrebbe risultare difficile
vedere l’immagine sul display.
Pulire delicatamente la superficie dello
specchietto con un panno morbido
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi,
anche letali.
■Durante la guida
●Non regolare la posizione dello spec-
chietto retrovisore digitale e le imposta-
zioni del display durante la guida. Arrestare il veicolo e azionare gli inter-
ruttori di controllo dello specchietto
retrovisore digitale. La mancata osservanza di tale precau-
zione potrebbe provocare una manovra
errata con il volante e causare un inci- dente.
●Prestare sempre attenzione alle aree
circostanti il veicolo.
Le dimensioni dei veicoli e di altri oggetti potrebbero sembrare diverse nelle moda-
lità specchietto digitale e specchietto
ottico. Durante la retromarcia, verificare perso-
nalmente che l’area attorno al veicolo sia
sicura, in particolare dietro il veicolo. Inoltre, se un veicolo si avvicina dalla parte
posteriore al buio, ad esempio durante le
ore notturne, l’area circostante potrebbe
apparire oscura.
■Per evitare possibili incendi
Se si continua a utilizzare lo specchietto
retrovisore digitale mentre fuoriesce fumo
o odore dallo specchietto, potrebbe verifi- carsi un incendio. Smettere immediata-
mente di utilizzare il sistema e rivolgersi a
un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Pulizia dello specchietto retro-
visore digitale
Page 249 of 724

249
3
3-4. Regolazione del volante e degli specchietti
Prima di mettersi alla guida
asciutto.
■Pulizia della telecamera
Se l’obiettivo della telecamera è
sporco, l’immagine visualizzata
potrebbe non essere nitida. In questo
caso, pulirlo con un panno morbido inu-
midito con acqua o con un batuffolo.
■Telecamera
La telecamera dello specchietto retrovisore
digitale è montata dove indicato.
■Ventola di raffreddamento
Lo specchietto retrovisore digitale è dotato di
ventola di raffreddamento. Quando si usa il sistema si potrebbe sentire il rumore della
ventola di raffreddamento.
NOTA
■Per evitare anomalie dello spec-
chietto retrovisore digitale
●Non usare detergenti come diluente, benzene e alcool per pulire lo spec-
chietto. Questi potrebbero scolorire,
deteriorare o danneggiare la sua super- ficie.
●Non fumare, non usare fiammiferi e
accendini, né usare fiamme libere in
prossimità dello specchietto. Si potrebbe danneggiare lo specchietto o
causare un incendio.
●Non rimuovere, smontare o modificare
lo specchietto.
■Per evitare anomalie della telecamera
●Osservare le seguenti precauzioni per
evitare anomalie dello specchietto retro-
visore digitale.
• Non colpire o urtare la telecamera e non sottoporla a un urto violento poiché si
potrebbero modificarne la posizione di
montaggio e l’angolazione.
• Non rimuovere, smontare o modificare
la telecamera.
• Assicurarsi di non imbrattare la teleca-
mera con solventi organici, cera per automobili, detergenti o prodotti di rive-
stimento per vetri. In tal caso, pulirla
immediatamente.
• Pulire l’obiettivo della telecamera con
un panno morbido inumidito.
Evitare di sfregare con forza l’obiettivo della telecamera poiché si potrebbe
rigare e l’immagine trasmessa potrebbe
non essere nitida.
• Se si applica una pellicola colorata
(anche trasparente) sul cristallo del
lunotto, non applicarla sull’area davanti alla telecamera.
Se la pellicola viene applicata sull’area
davanti alla telecamera, l’immagine della telecamera potrebbe non essere
visualizzata correttamente.
●Non sottoporre la telecamera a un urto violento poiché ciò potrebbe causare
anomalie.
In questo caso, far controllare al più pre- sto il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.

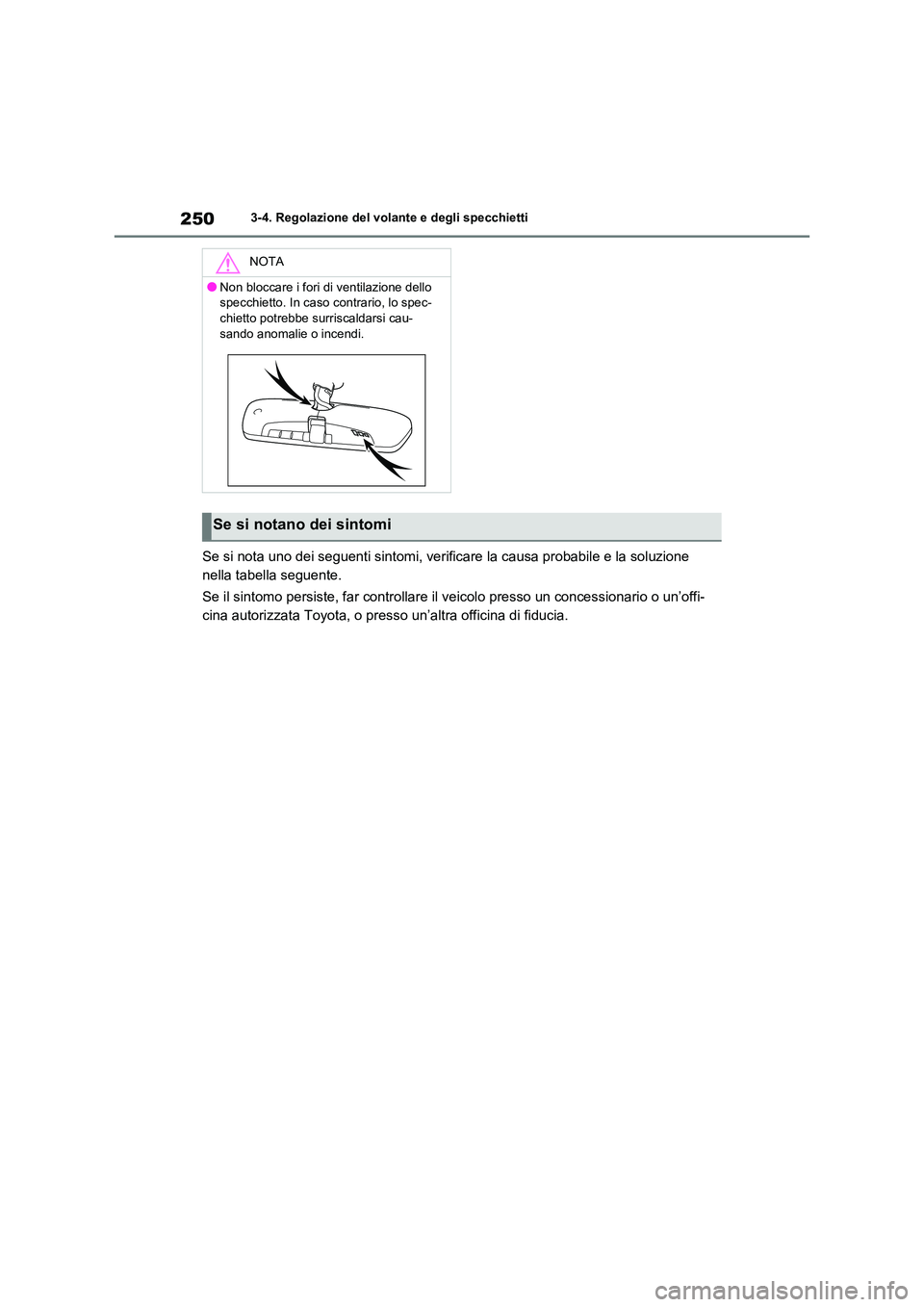

Page 250 of 724

2503-4. Regolazione del volante e degli specchietti
Se si nota uno dei seguenti sintomi, verificare la causa probabile e la soluzione
nella tabella seguente.
Se il sintomo persiste, far controllare il veicolo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un’altra officina di fiducia.
NOTA
●Non bloccare i fori di ventilazione dello
specchietto. In caso contrario, lo spec-
chietto potrebbe surriscaldarsi cau- sando anomalie o incendi.
Se si notano dei sintomi
