Page 261 of 724

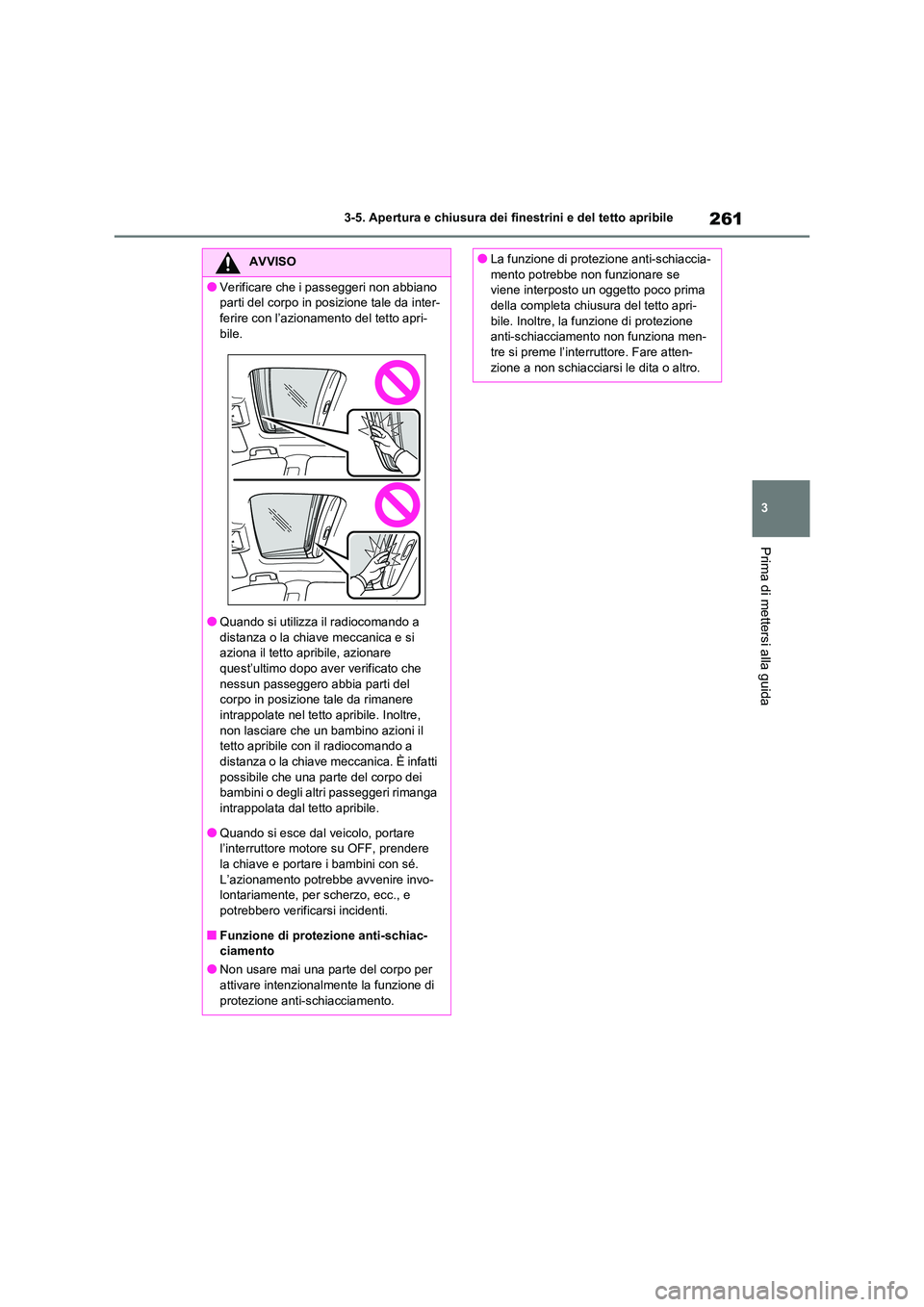

261
3
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Prima di mettersi alla guida
AVVISO
●Verificare che i passeggeri non abbiano
parti del corpo in posizione tale da inter-
ferire con l’azionamento del tetto apri- bile.
●Quando si utilizza il radiocomando a
distanza o la chiave meccanica e si
aziona il tetto apribile, azionare quest’ultimo dopo aver verificato che
nessun passeggero abbia parti del
corpo in posizione tale da rimanere intrappolate nel tetto apribile. Inoltre,
non lasciare che un bambino azioni il
tetto apribile con il radiocomando a distanza o la chiave meccanica. È infatti
possibile che una parte del corpo dei
bambini o degli altri passeggeri rimanga intrappolata dal tetto apribile.
●Quando si esce dal veicolo, portare
l’interruttore motore su OFF, prendere la chiave e portare i bambini con sé.
L’azionamento potrebbe avvenire invo-
lontariamente, per scherzo, ecc., e
potrebbero verificarsi incidenti.
■Funzione di protezione anti-schiac-
ciamento
●Non usare mai una parte del corpo per
attivare intenzionalmente la funzione di protezione anti-schiacciamento.
●La funzione di protezione anti-schiaccia-
mento potrebbe non funzionare se
viene interposto un oggetto poco prima della completa chiusura del tetto apri-
bile. Inoltre, la funzione di protezione
anti-schiacciamento non funziona men- tre si preme l’interruttore. Fare atten-
zione a non schiacciarsi le dita o altro.

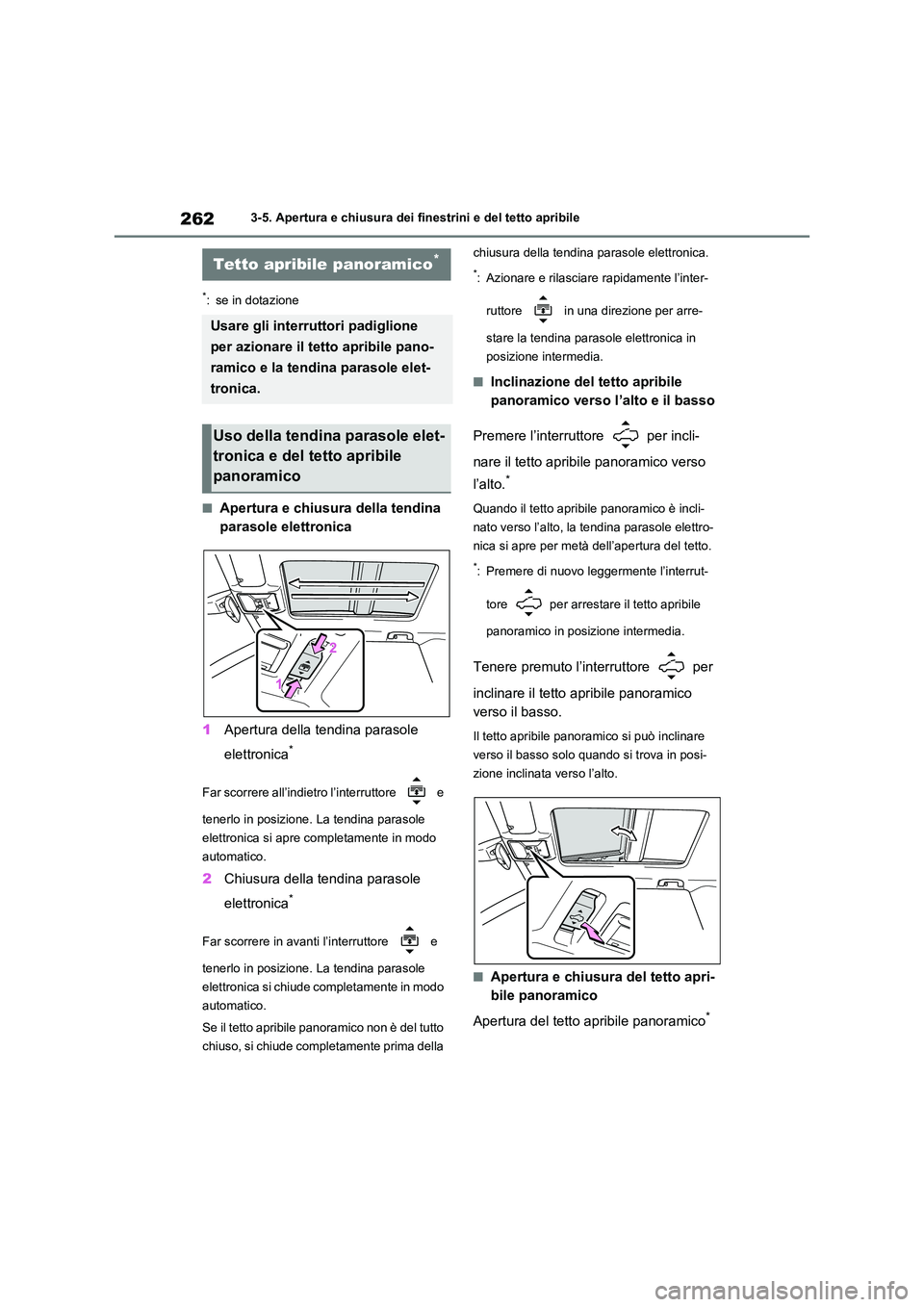

Page 262 of 724

2623-5. Apertura e chiusura dei finestrini e del tetto apribile
*: se in dotazione
■Apertura e chiusura della tendina
parasole elettronica
1 Apertura della tendina parasole
elettronica*
Far scorrere all’indietro l’interruttore e
tenerlo in posizione. La tendina parasole
elettronica si apre completamente in modo
automatico.
2 Chiusura della tendina parasole
elettronica*
Far scorrere in avanti l’interruttore e
tenerlo in posizione. La tendina parasole
elettronica si chiude completamente in modo
automatico.
Se il tetto apribile panoramico non è del tutto
chiuso, si chiude completamente prima della
chiusura della tendina parasole elettronica.
*: Azionare e rilasciare rapidamente l’inter-
ruttore in una direzione per arre-
stare la tendina parasole elettronica in
posizione intermedia.
■Inclinazione del tetto apribile
panoramico verso l’alto e il basso
Premere l’interruttore per incli-
nare il tetto apribile panoramico verso
l’alto.*
Quando il tetto apribile panoramico è incli-
nato verso l’alto, la tendina parasole elettro-
nica si apre per metà dell’apertura del tetto.
*: Premere di nuovo leggermente l’interrut-
tore per arrestare il tetto apribile
panoramico in posizione intermedia.
Tenere premuto l’interruttore per
inclinare il tetto apribile panoramico
verso il basso.
Il tetto apribile panoramico si può inclinare
verso il basso solo quando si trova in posi-
zione inclinata verso l’alto.
■Apertura e chiusura del tetto apri-
bile panoramico
Apertura del tetto apribile panoramico*
Tetto apribile panoramico*
Usare gli interruttori padiglione
per azionare il tetto apribile pano-
ramico e la tendina parasole elet-
tronica.
Uso della tendina parasole elet-
tronica e del tetto apribile
panoramico

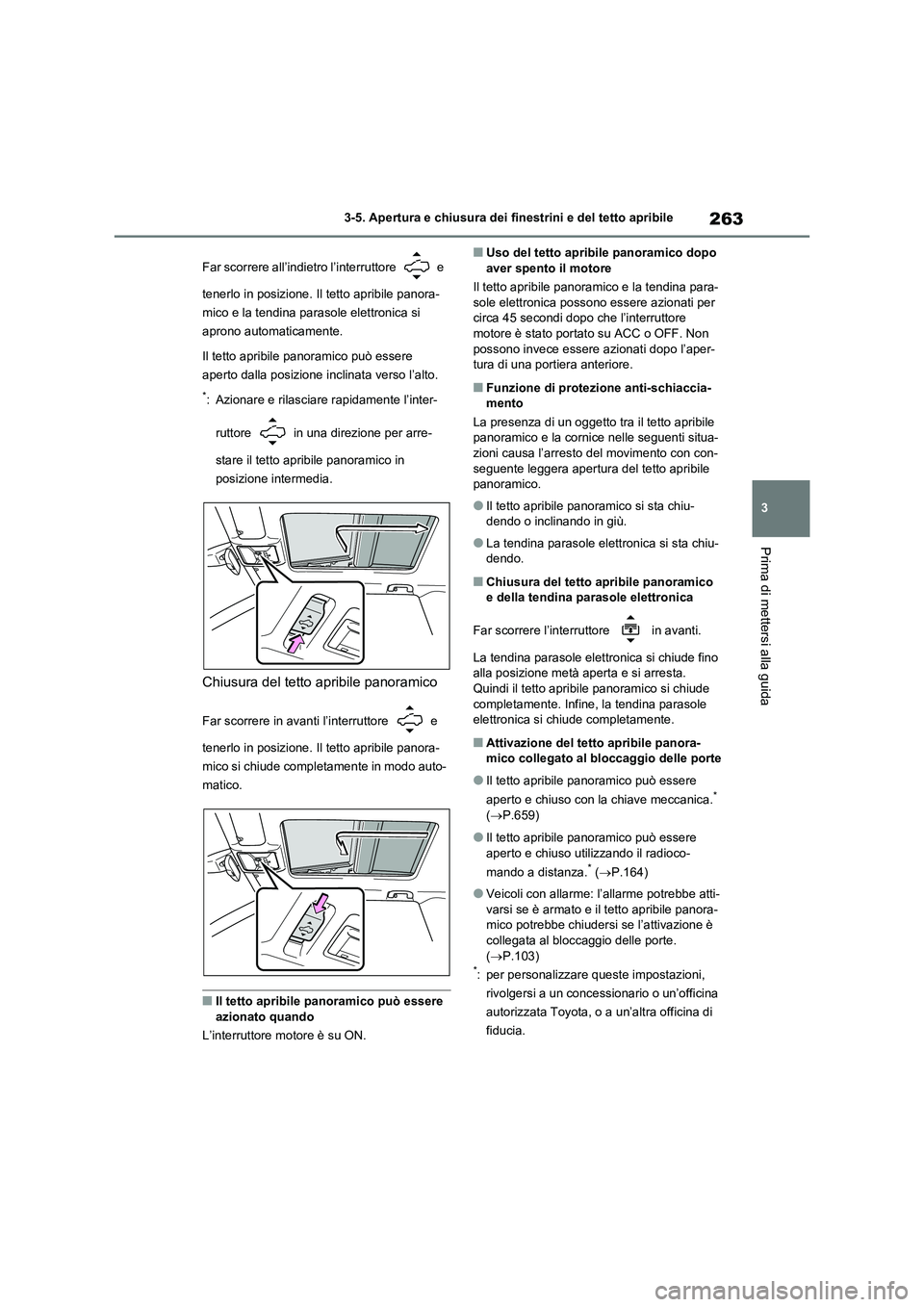

Page 263 of 724

263
3 3-5. Apertura e chiusura dei finestrini e del tetto apribile
Prima di mettersi alla guida
Far scorrere all’indietro l’interruttore e
tenerlo in posizione. Il tetto apribile panora-
mico e la tendina parasole elettronica si
aprono automaticamente.
Il tetto apribile panoramico può essere
aperto dalla posizione inclinata verso l’alto.
*: Azionare e rilasciare rapidamente l’inter-
ruttore in una direzione per arre-
stare il tetto apribile panoramico in
posizione intermedia.
Chiusura del tetto apribile panoramico
Far scorrere in avanti l’interruttore e
tenerlo in posizione. Il tetto apribile panora-
mico si chiude completamente in modo auto-
matico.
■Il tetto apribile panoramico può essere
azionato quando
L’interruttore motore è su ON.
■Uso del tetto apribile panoramico dopo
aver spento il motore
Il tetto apribile panoramico e la tendina para-
sole elettronica possono essere azionati per
circa 45 secondi dopo che l’interruttore
motore è stato portato su ACC o OFF. Non
possono invece essere azionati dopo l’aper-
tura di una portiera anteriore.
■Funzione di protezione anti-schiaccia-
mento
La presenza di un oggetto tra il tetto apribile
panoramico e la cornice nelle seguenti situa-
zioni causa l’arresto del movimento con con-
seguente leggera apertura del tetto apribile
panoramico.
●Il tetto apribile panoramico si sta chiu-
dendo o inclinando in giù.
●La tendina parasole elettronica si sta chiu-
dendo.
■Chiusura del tetto apribile panoramico
e della tendina parasole elettronica
Far scorrere l’interruttore in avanti.
La tendina parasole elettronica si chiude fino
alla posizione metà aperta e si arresta.
Quindi il tetto apribile panoramico si chiude
completamente. Infine, la tendina parasole
elettronica si chiude completamente.
■Attivazione del tetto apribile panora-
mico collegato al bloccaggio delle porte
●Il tetto apribile panoramico può essere
aperto e chiuso con la chiave meccanica.*
(P.659)
●Il tetto apribile panoramico può essere
aperto e chiuso utilizzando il radioco-
mando a distanza.
* (P.164)
●Veicoli con allarme: l’allarme potrebbe atti-
varsi se è armato e il tetto apribile panora-
mico potrebbe chiudersi se l’attivazione è
collegata al bloccaggio delle porte.
(P.103)
*: per personalizzare queste impostazioni,
rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.

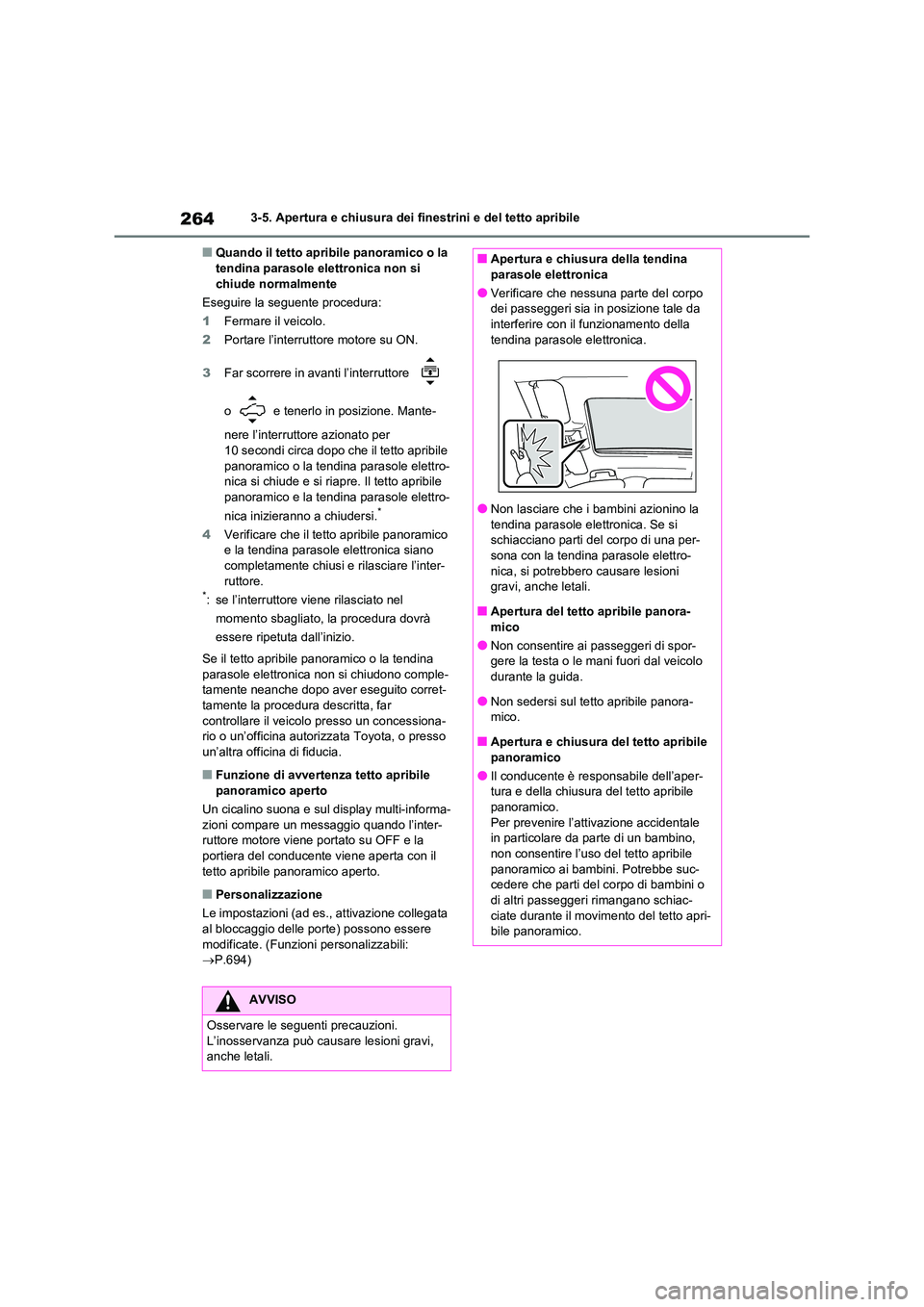

Page 264 of 724

2643-5. Apertura e chiusura dei finestrini e del tetto apribile
■Quando il tetto apribile panoramico o la tendina parasole elettronica non si
chiude normalmente
Eseguire la seguente procedura:
1 Fermare il veicolo.
2 Portare l’interruttore motore su ON.
3 Far scorrere in avanti l’interruttore
o e tenerlo in posizione. Mante-
nere l’interruttore azionato per 10 secondi circa dopo che il tetto apribile
panoramico o la tendina parasole elettro-
nica si chiude e si riapre. Il tetto apribile panoramico e la tendina parasole elettro-
nica inizieranno a chiudersi.*
4 Verificare che il tetto apribile panoramico e la tendina parasole elettronica siano
completamente chiusi e rilasciare l’inter-
ruttore.*: se l’interruttore viene rilasciato nel
momento sbagliato, la procedura dovrà
essere ripetuta dall’inizio.
Se il tetto apribile panoramico o la tendina
parasole elettronica non si chiudono comple- tamente neanche dopo aver eseguito corret-
tamente la procedura descritta, far
controllare il veicolo presso un concessiona- rio o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
■Funzione di avvertenza tetto apribile
panoramico aperto
Un cicalino suona e sul display multi-informa- zioni compare un messaggio quando l’inter-
ruttore motore viene portato su OFF e la
portiera del conducente viene aperta con il tetto apribile panoramico aperto.
■Personalizzazione
Le impostazioni (ad es., attivazione collegata
al bloccaggio delle porte) possono essere
modificate. (Funzioni personalizzabili:
P.694)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può caus are lesioni gravi,
anche letali.
■Apertura e chiusura della tendina
parasole elettronica
●Verificare che nessuna parte del corpo
dei passeggeri sia in posizione tale da interferire con il funzionamento della
tendina parasole elettronica.
●Non lasciare che i bambini azionino la tendina parasole elettronica. Se si
schiacciano parti del corpo di una per-
sona con la tendina parasole elettro- nica, si potrebbero causare lesioni
gravi, anche letali.
■Apertura del tetto apribile panora- mico
●Non consentire ai passeggeri di spor-
gere la testa o le mani fuori dal veicolo
durante la guida.
●Non sedersi sul tetto apribile panora-
mico.
■Apertura e chiusura del tetto apribile panoramico
●Il conducente è responsabile dell’aper-
tura e della chiusura del tetto apribile
panoramico. Per prevenire l’attivazione accidentale
in particolare da parte di un bambino,
non consentire l’uso del tetto apribile panoramico ai bambini. Potrebbe suc-
cedere che parti del corpo di bambini o
di altri passeggeri rimangano schiac- ciate durante il movimento del tetto apri-
bile panoramico.
Page 265 of 724

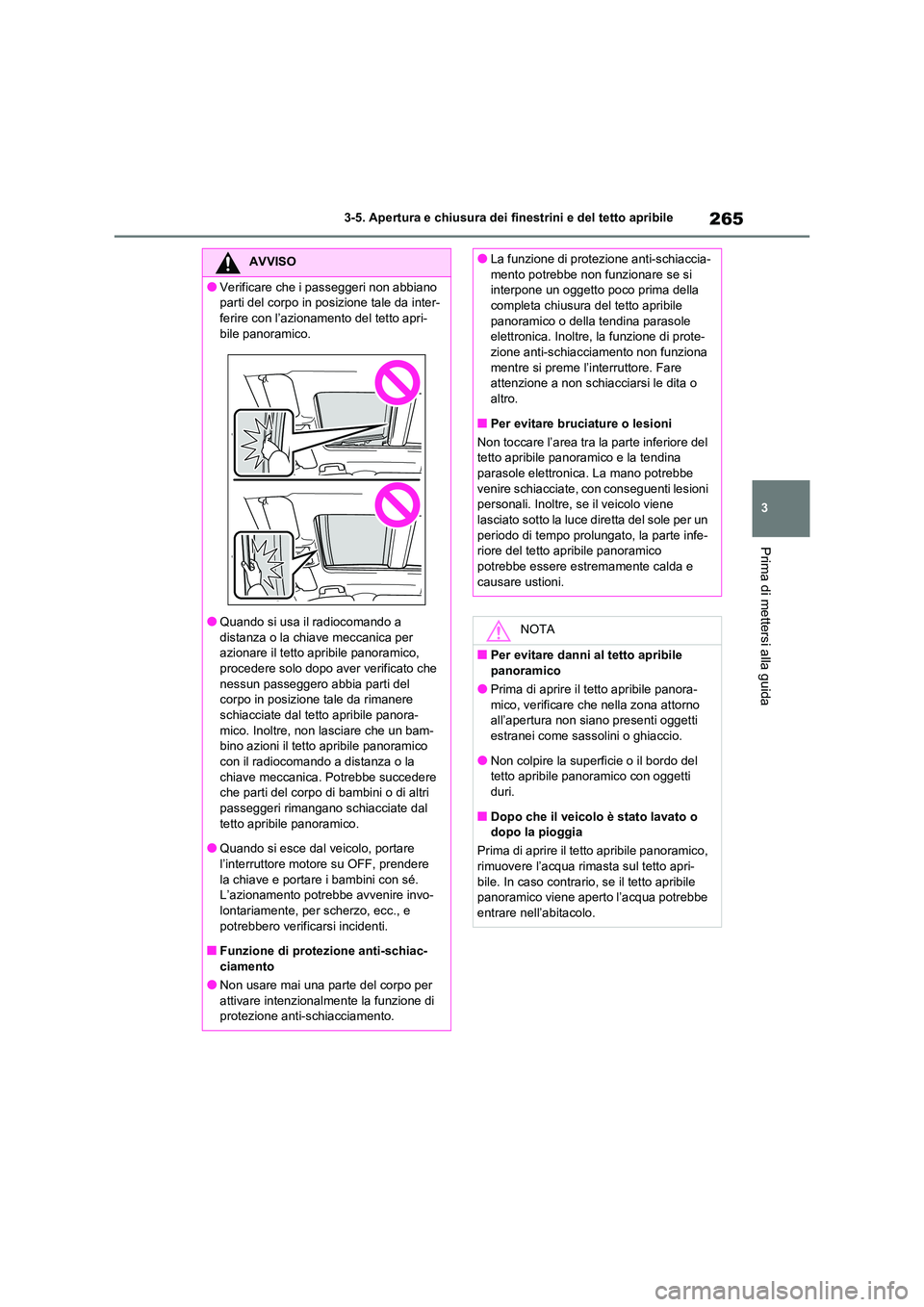

265
3
3-5. Apertura e chiusura dei finestrini e del tetto apribile
Prima di mettersi alla guida
AVVISO
●Verificare che i passeggeri non abbiano
parti del corpo in posizione tale da inter-
ferire con l’azionamento del tetto apri- bile panoramico.
●Quando si usa il radiocomando a
distanza o la chiave meccanica per
azionare il tetto apribile panoramico, procedere solo dopo aver verificato che
nessun passeggero abbia parti del
corpo in posizione tale da rimanere schiacciate dal tetto apribile panora-
mico. Inoltre, non lasciare che un bam-
bino azioni il tetto apribile panoramico con il radiocomando a distanza o la
chiave meccanica. Potrebbe succedere
che parti del corpo di bambini o di altri passeggeri rimangano schiacciate dal
tetto apribile panoramico.
●Quando si esce dal veicolo, portare l’interruttore motore su OFF, prendere
la chiave e portare i bambini con sé.
L’azionamento potrebbe avvenire invo-
lontariamente, per scherzo, ecc., e potrebbero verificarsi incidenti.
■Funzione di protezione anti-schiac-
ciamento
●Non usare mai una parte del corpo per attivare intenzionalmente la funzione di
protezione anti-schiacciamento.
●La funzione di protezione anti-schiaccia-
mento potrebbe non funzionare se si
interpone un oggetto poco prima della completa chiusura del tetto apribile
panoramico o della tendina parasole
elettronica. Inoltre, la funzione di prote- zione anti-schiacciamento non funziona
mentre si preme l’interruttore. Fare
attenzione a non schiacciarsi le dita o altro.
■Per evitare bruciature o lesioni
Non toccare l’area tra la parte inferiore del
tetto apribile panoramico e la tendina
parasole elettronica. La mano potrebbe venire schiacciate, con conseguenti lesioni
personali. Inoltre, se il veicolo viene
lasciato sotto la luce diretta del sole per un periodo di tempo prolungato, la parte infe-
riore del tetto apribile panoramico
potrebbe essere estremamente calda e causare ustioni.
NOTA
■Per evitare danni al tetto apribile
panoramico
●Prima di aprire il tetto apribile panora-
mico, verificare che nella zona attorno
all’apertura non siano presenti oggetti estranei come sassolini o ghiaccio.
●Non colpire la superficie o il bordo del
tetto apribile panoramico con oggetti duri.
■Dopo che il veicolo è stato lavato o
dopo la pioggia
Prima di aprire il tetto apribile panoramico, rimuovere l’acqua rimasta sul tetto apri-
bile. In caso contrario, se il tetto apribile
panoramico viene aperto l’acqua potrebbe entrare nell’abitacolo.

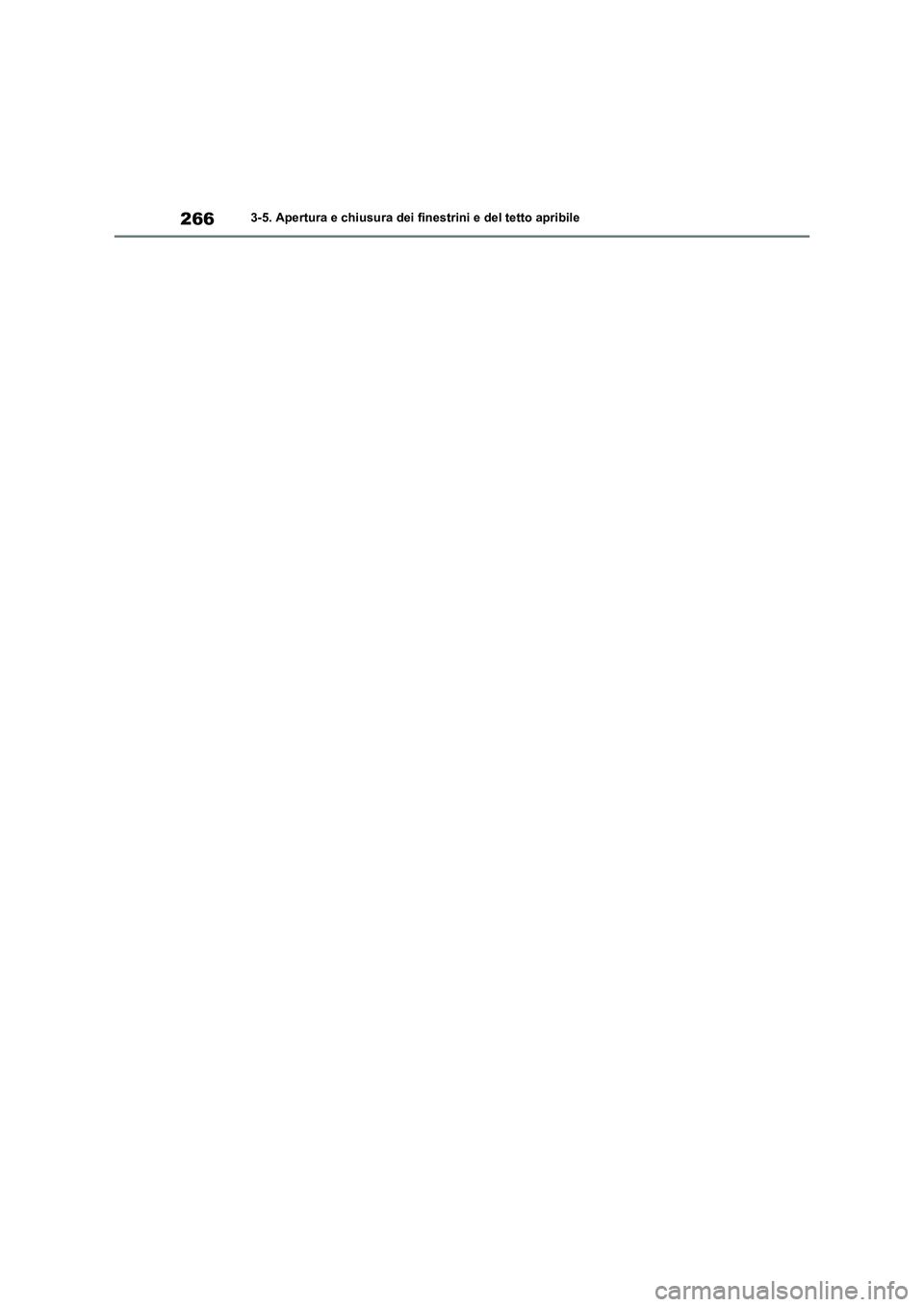

Page 266 of 724

2663-5. Apertura e chiusura dei finestrini e del tetto apribile

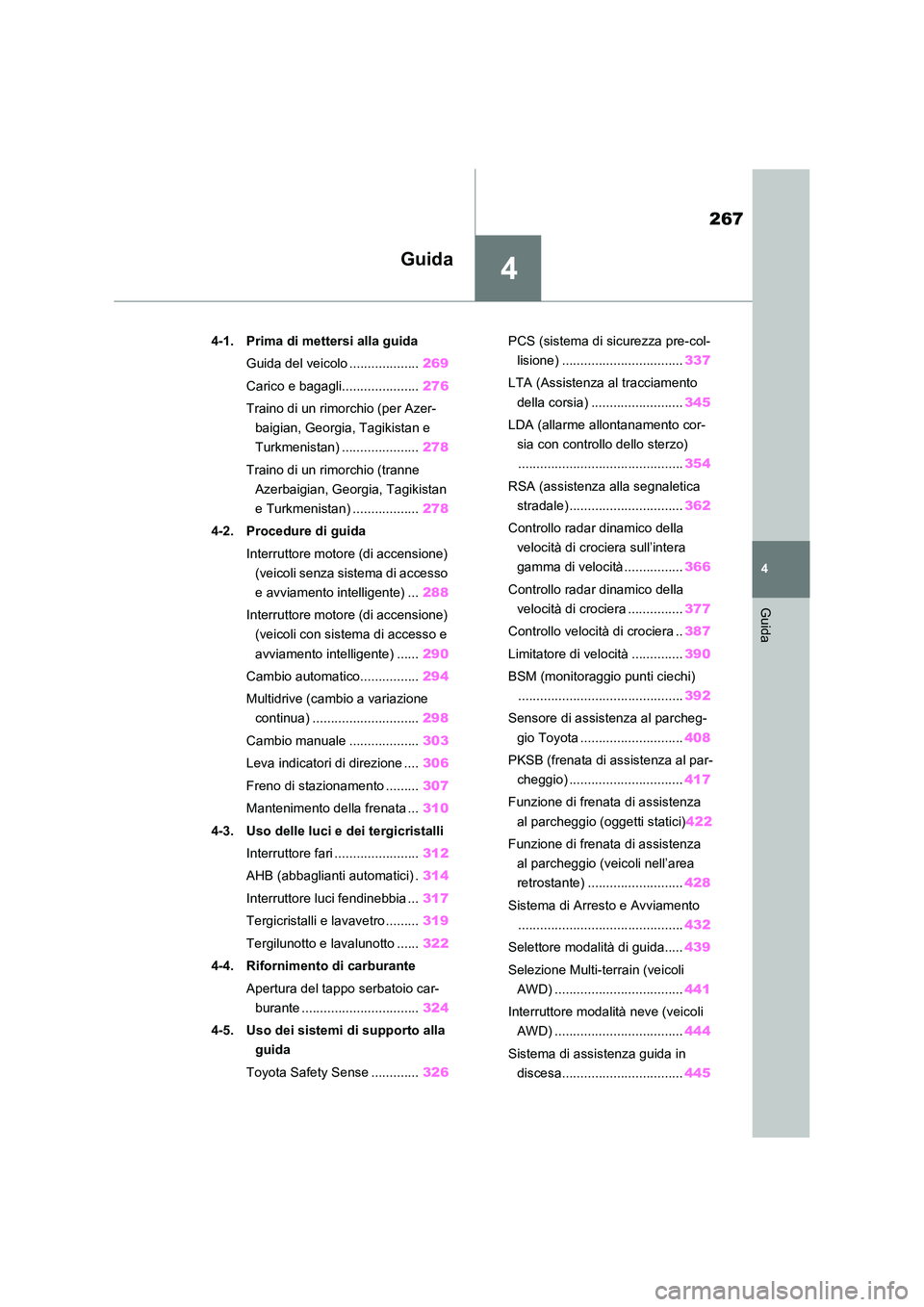

Page 267 of 724

4
267
4
Guida
Guida
4-1. Prima di mettersi alla guida
Guida del veicolo ................... 269
Carico e bagagli..................... 276
Traino di un rimorchio (per Azer-
baigian, Georgia, Tagikistan e
Turkmenistan) ..................... 278
Traino di un rimorchio (tranne
Azerbaigian, Georgia, Tagikistan
e Turkmenistan) .................. 278
4-2. Procedure di guida
Interruttore motore (di accensione)
(veicoli senza sistema di accesso
e avviamento intelligente) ... 288
Interruttore motore (di accensione)
(veicoli con sistema di accesso e
avviamento intelligente) ...... 290
Cambio automatico................ 294
Multidrive (cambio a variazione
continua) ............................. 298
Cambio manuale ................... 303
Leva indicatori di direzione .... 306
Freno di stazionamento ......... 307
Mantenimento della frenata ... 310
4-3. Uso delle luci e dei tergicristalli
Interruttore fari ....................... 312
AHB (abbaglianti automatici) . 314
Interruttore luci fendinebbia ... 317
Tergicristalli e lavavetro ......... 319
Tergilunotto e lavalunotto ...... 322
4-4. Rifornimento di carburante
Apertura del tappo serbatoio car-
burante ................................ 324
4-5. Uso dei sistemi di supporto alla
guida
Toyota Safety Sense ............. 326
PCS (sistema di sicurezza pre-col-
lisione) ................................. 337
LTA (Assistenza al tracciamento
della corsia) ......................... 345
LDA (allarme allontanamento cor-
sia con controllo dello sterzo)
............................................. 354
RSA (assistenza alla segnaletica
stradale) ............................... 362
Controllo radar dinamico della
velocità di crociera sull’intera
gamma di velocità ................ 366
Controllo radar dinamico della
velocità di crociera ............... 377
Controllo velocità di crociera .. 387
Limitatore di velocità .............. 390
BSM (monitoraggio punti ciechi)
............................................. 392
Sensore di assistenza al parcheg-
gio Toyota ............................ 408
PKSB (frenata di assistenza al par-
cheggio) ............................... 417
Funzione di frenata di assistenza
al parcheggio (oggetti statici) 422
Funzione di frenata di assistenza
al parcheggio (veicoli nell’area
retrostante) .......................... 428
Sistema di Arresto e Avviamento
............................................. 432
Selettore modalità di guida..... 439
Selezione Multi-terrain (veicoli
AWD) ................................... 441
Interruttore modalità neve (veicoli
AWD) ................................... 444
Sistema di assistenza guida in
discesa................................. 445

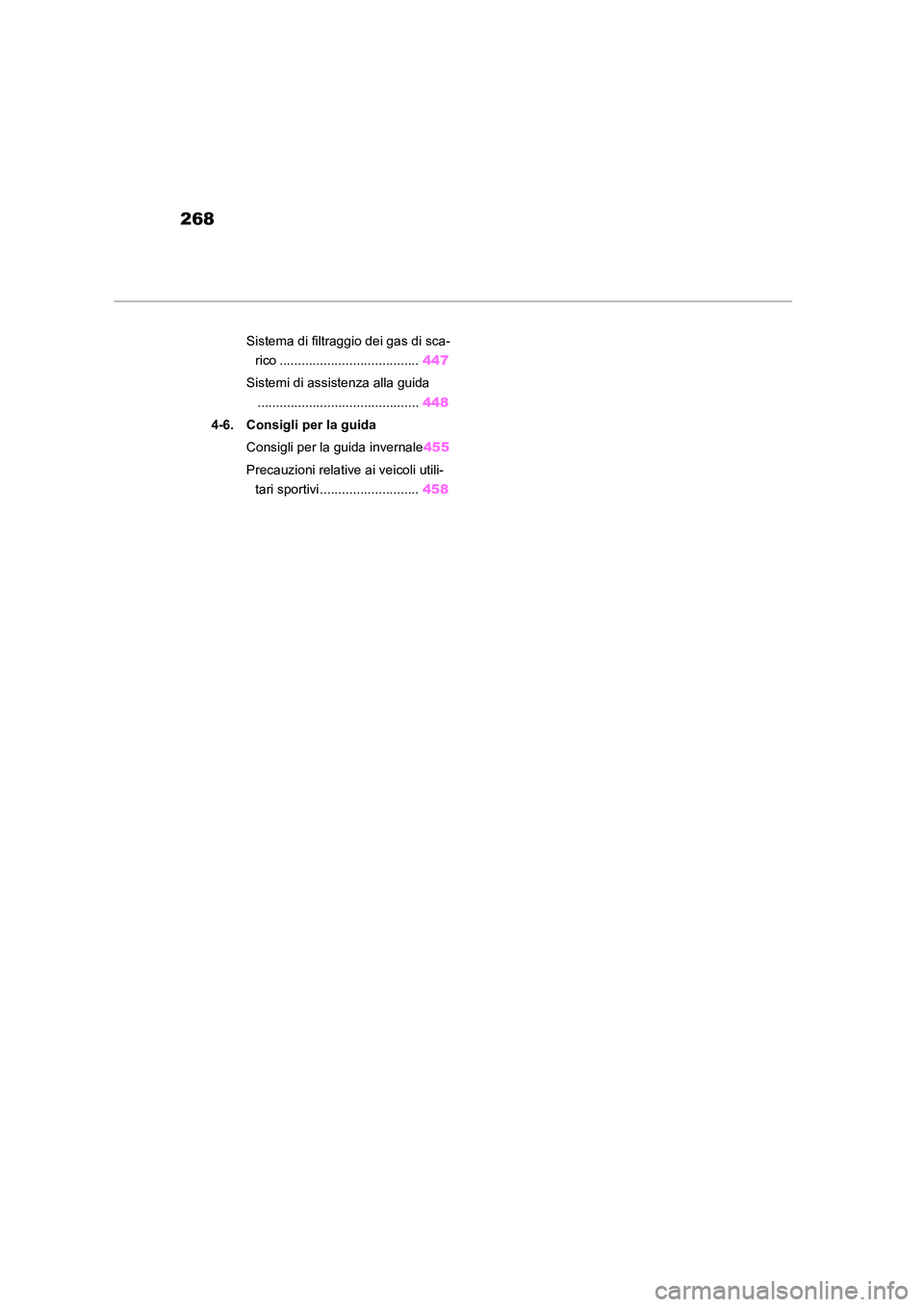

Page 268 of 724

268
Sistema di filtraggio dei gas di sca-
rico ......................................447
Sistemi di assistenza alla guida
............................................448
4-6. Consigli per la guida
Consigli per la guida invernale455
Precauzioni relative ai veicoli utili-
tari sportivi ...........................458

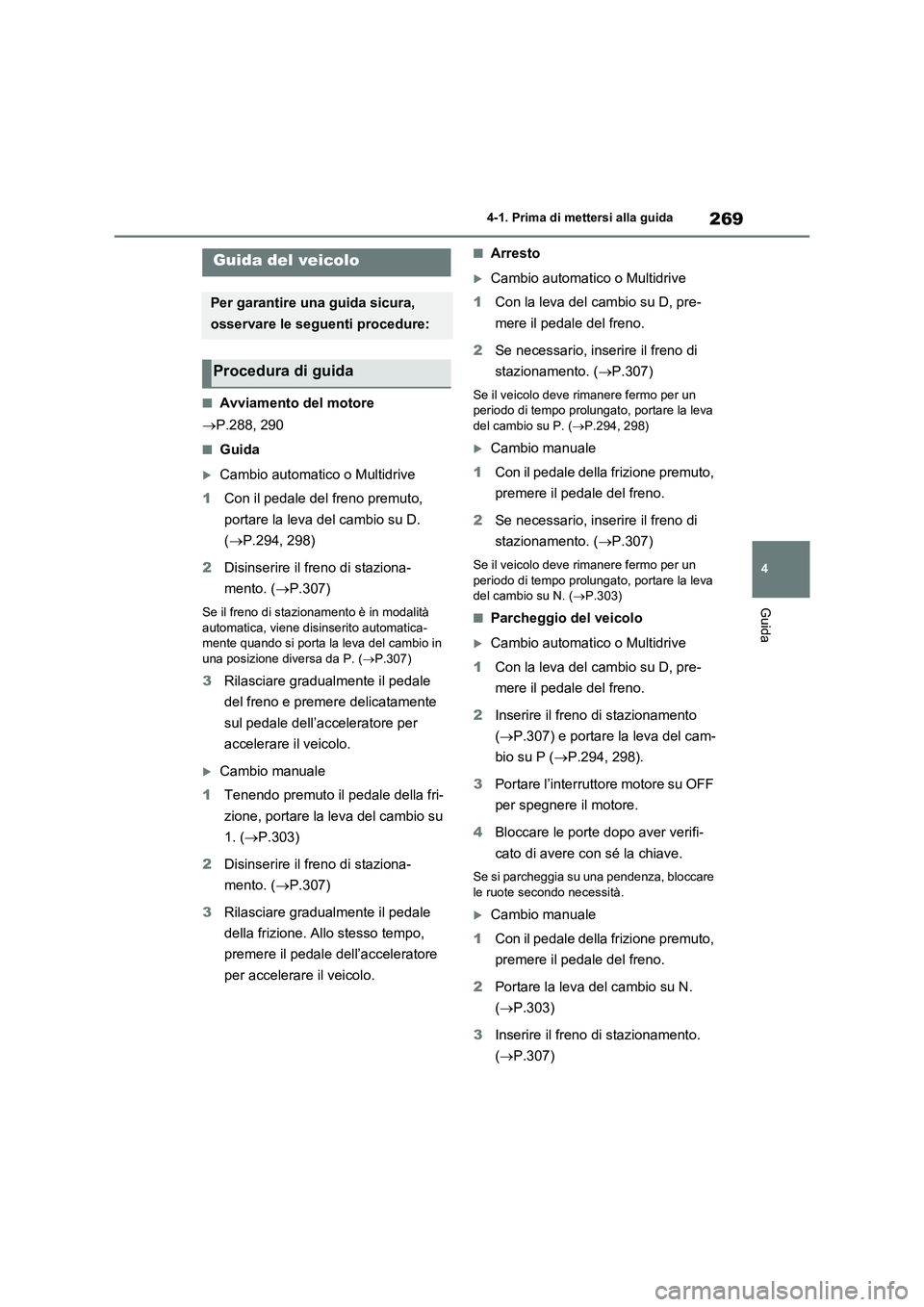

Page 269 of 724

269
4 4-1. Prima di mettersi alla guida
Guida
4-1.Prima di mettersi alla guida
■Avviamento del motore
P.288, 290
■Guida
Cambio automatico o Multidrive
1Con il pedale del freno premuto,
portare la leva del cambio su D.
(P.294, 298)
2Disinserire il freno di staziona-
mento. (P.307)
Se il freno di stazionamento è in modalità
automatica, viene disinserito automatica-
mente quando si porta la leva del cambio in
una posizione diversa da P. (P.307)
3Rilasciare gradualmente il pedale
del freno e premere delicatamente
sul pedale dell’acceleratore per
accelerare il veicolo.
Cambio manuale
1Tenendo premuto il pedale della fri-
zione, portare la leva del cambio su
1. (P.303)
2Disinserire il freno di staziona-
mento. (P.307)
3Rilasciare gradualmente il pedale
della frizione. Allo stesso tempo,
premere il pedale dell’acceleratore
per accelerare il veicolo.
■Arresto
Cambio automatico o Multidrive
1Con la leva del cambio su D, pre-
mere il pedale del freno.
2Se necessario, inserire il freno di
stazionamento. (P.307)
Se il veicolo deve rimanere fermo per un
periodo di tempo prolungato, portare la leva
del cambio su P. (P.294, 298)
Cambio manuale
1Con il pedale della frizione premuto,
premere il pedale del freno.
2Se necessario, inserire il freno di
stazionamento. (P.307)
Se il veicolo deve rimanere fermo per un
periodo di tempo prolungato, portare la leva
del cambio su N. (P.303)
■Parcheggio del veicolo
Cambio automatico o Multidrive
1Con la leva del cambio su D, pre-
mere il pedale del freno.
2Inserire il freno di stazionamento
(P.307) e portare la leva del cam-
bio su P (P.294, 298).
3Portare l’interruttore motore su OFF
per spegnere il motore.
4Bloccare le porte dopo aver verifi-
cato di avere con sé la chiave.
Se si parcheggia su una pendenza, bloccare
le ruote secondo necessità.
Cambio manuale
1Con il pedale della frizione premuto,
premere il pedale del freno.
2Portare la leva del cambio su N.
(P.303)
3Inserire il freno di stazionamento.
(P.307)
Guida del veicolo
Per garantire una guida sicura,
osservare le seguenti procedure:
Procedura di guida

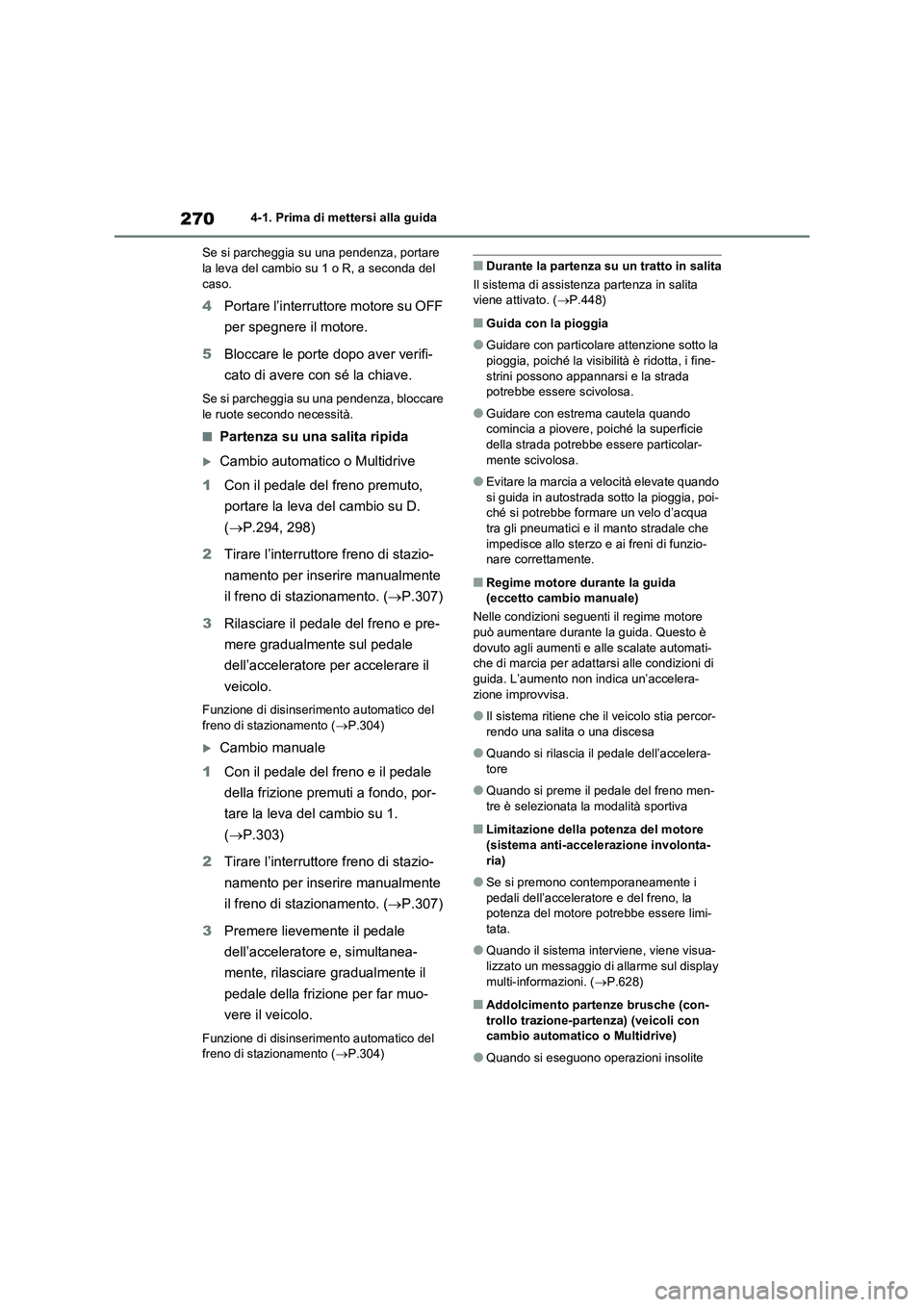

Page 270 of 724

2704-1. Prima di mettersi alla guida
Se si parcheggia su una pendenza, portare
la leva del cambio su 1 o R, a seconda del
caso.
4Portare l’interruttore motore su OFF
per spegnere il motore.
5Bloccare le porte dopo aver verifi-
cato di avere con sé la chiave.
Se si parcheggia su una pendenza, bloccare
le ruote secondo necessità.
■Partenza su una salita ripida
Cambio automatico o Multidrive
1Con il pedale del freno premuto,
portare la leva del cambio su D.
(P.294, 298)
2Tirare l’interruttore freno di stazio-
namento per inserire manualmente
il freno di stazionamento. (P.307)
3Rilasciare il pedale del freno e pre-
mere gradualmente sul pedale
dell’acceleratore per accelerare il
veicolo.
Funzione di disinserimento automatico del
freno di stazionamento (P.304)
Cambio manuale
1Con il pedale del freno e il pedale
della frizione premuti a fondo, por-
tare la leva del cambio su 1.
(P.303)
2Tirare l’interruttore freno di stazio-
namento per inserire manualmente
il freno di stazionamento. (P.307)
3Premere lievemente il pedale
dell’acceleratore e, simultanea-
mente, rilasciare gradualmente il
pedale della frizione per far muo-
vere il veicolo.
Funzione di disinserimento automatico del
freno di stazionamento (P.304)
■Durante la partenza su un tratto in salita
Il sistema di assistenza partenza in salita
viene attivato. (P.448)
■Guida con la pioggia
●Guidare con particolare attenzione sotto la
pioggia, poiché la visibilità è ridotta, i fine-
strini possono appannarsi e la strada
potrebbe essere scivolosa.
●Guidare con estrema cautela quando
comincia a piovere, poiché la superficie
della strada potrebbe essere particolar-
mente scivolosa.
●Evitare la marcia a velocità elevate quando
si guida in autostrada sotto la pioggia, poi-
ché si potrebbe formare un velo d’acqua
tra gli pneumatici e il manto stradale che
impedisce allo sterzo e ai freni di funzio-
nare correttamente.
■Regime motore durante la guida
(eccetto cambio manuale)
Nelle condizioni seguenti il regime motore
può aumentare durante la guida. Questo è
dovuto agli aumenti e alle scalate automati-
che di marcia per adattarsi alle condizioni di
guida. L’aumento non indica un’accelera-
zione improvvisa.
●Il sistema ritiene che il veicolo stia percor-
rendo una salita o una discesa
●Quando si rilascia il pedale dell’accelera-
tore
●Quando si preme il pedale del freno men-
tre è selezionata la modalità sportiva
■Limitazione della potenza del motore
(sistema anti-accelerazione involonta-
ria)
●Se si premono contemporaneamente i
pedali dell’acceleratore e del freno, la
potenza del motore potrebbe essere limi-
tata.
●Quando il sistema interviene, viene visua-
lizzato un messaggio di allarme sul display
multi-informazioni. (P.628)
■Addolcimento partenze brusche (con-
trollo trazione-partenza) (veicoli con
cambio automatico o Multidrive)
●Quando si eseguono operazioni insolite
