TOYOTA RAV4 2020 Návod na použitie (in Slovakian)

411
4
4-5. Používanie podporných jazdných systémov
Jazda
*: Ak je vo výbave
■Umiestnenie a typy senzorov
Predné rohové senzory
(ak sú vo výbave)
Predné stredné senzory
(ak sú vo výbave)
Zadné rohové senzory
Zadné stredné senzory
■Zobrazenie (Multiinformačný
displej)
Keď senzory detegujú objekt, napr.
múr, na multiinfo rmačnom displeji
sa objaví grafika v závislosti na po-
lohe a vzdialeno sti od objektu.
Detekcia predného rohového
senzora (ak je vo výbave)
Detekcia predného stredného
senzora (ak je vo výbave)*1
Detekcia zadného rohového sen-
zora*2
Detekcia zadného stredného
senzora*2
*1: Zobrazené, keď je radiaca páka v po- lohe pre jazdu*2: Zobrazené, keď je radiaca páka v R
Parkovací asistent*
Pri pozdĺžnom parkovaní alebo
zachádzaní do garáže je pomo-
cou senzorov meraná vzdiale-
nosť od vášho vozidla
k objektom, napr. múru, a tá je
indikovaná pomocou navigačné-
ho systému alebo multimediál-
neho systému a bzučiaku. Keď
používate tento systém, vždy
kontrolujte okolitý priestor.
Súčasti systému
A
B
C
D
A
B
C
D

4124-5. Používanie podporných jazdných systémov

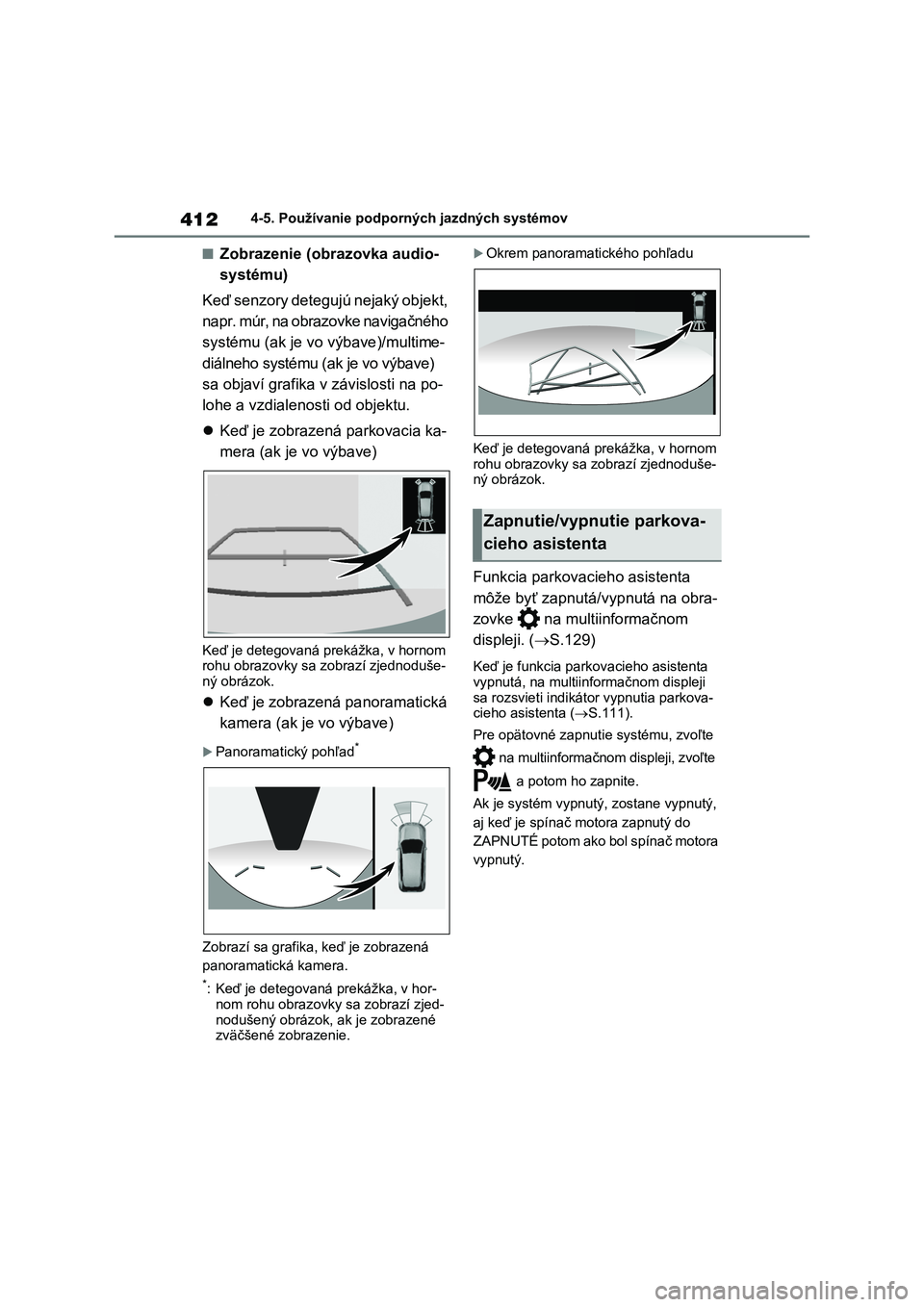

■Zobrazenie (obrazovka audio-
systému)
Keď senzory detegujú nejaký objekt,
napr. múr, na obrazovke navigačného
systému (ak je vo výbave)/multime-
diálneho systému (ak je vo výbave)
sa objaví grafika v závislosti na po-
lohe a vzdialenosti od objektu.
 Keď je zobrazená parkovacia ka-
mera (ak je vo výbave)
Keď je detegovaná pr ekážka, v hornom
rohu obrazovky sa zobrazí zjednoduše- ný obrázok.
 Keď je zobrazená panoramatická
kamera (ak je vo výbave)
Panoramatický pohľad*
Zobrazí sa grafika, keď je zobrazená
panoramatická kamera.
*: Keď je detegovaná prekážka, v hor-
nom rohu obrazovky sa zobrazí zjed-
nodušený obrázok, a k je zobrazené zväčšené zobrazenie.
Okrem panoramatického pohľadu
Keď je detegovaná prekážka, v hornom
rohu obrazovky sa zobrazí zjednoduše-
ný obrázok.
Funkcia parkovacieho asistenta
môže byť zapnutá/v ypnutá na obra-
zovke na mult iinformačnom
displeji. ( S.129)
Keď je funkcia parkovacieho asistenta
vypnutá, na multiinformačnom displeji sa rozsvieti indikáto r vypnutia parkova-
cieho asistenta ( S.111).
Pre opätovné zapnuti e systému, zvoľte
na multiinformačnom displeji, zvoľte
a potom ho zapnite.
Ak je systém vypnutý, zostane vypnutý,
aj keď je spínač motora zapnutý do
ZAPNUTÉ potom ako bol spínač motora
vypnutý.
Zapnutie/vypnutie parkova-
cieho asistenta

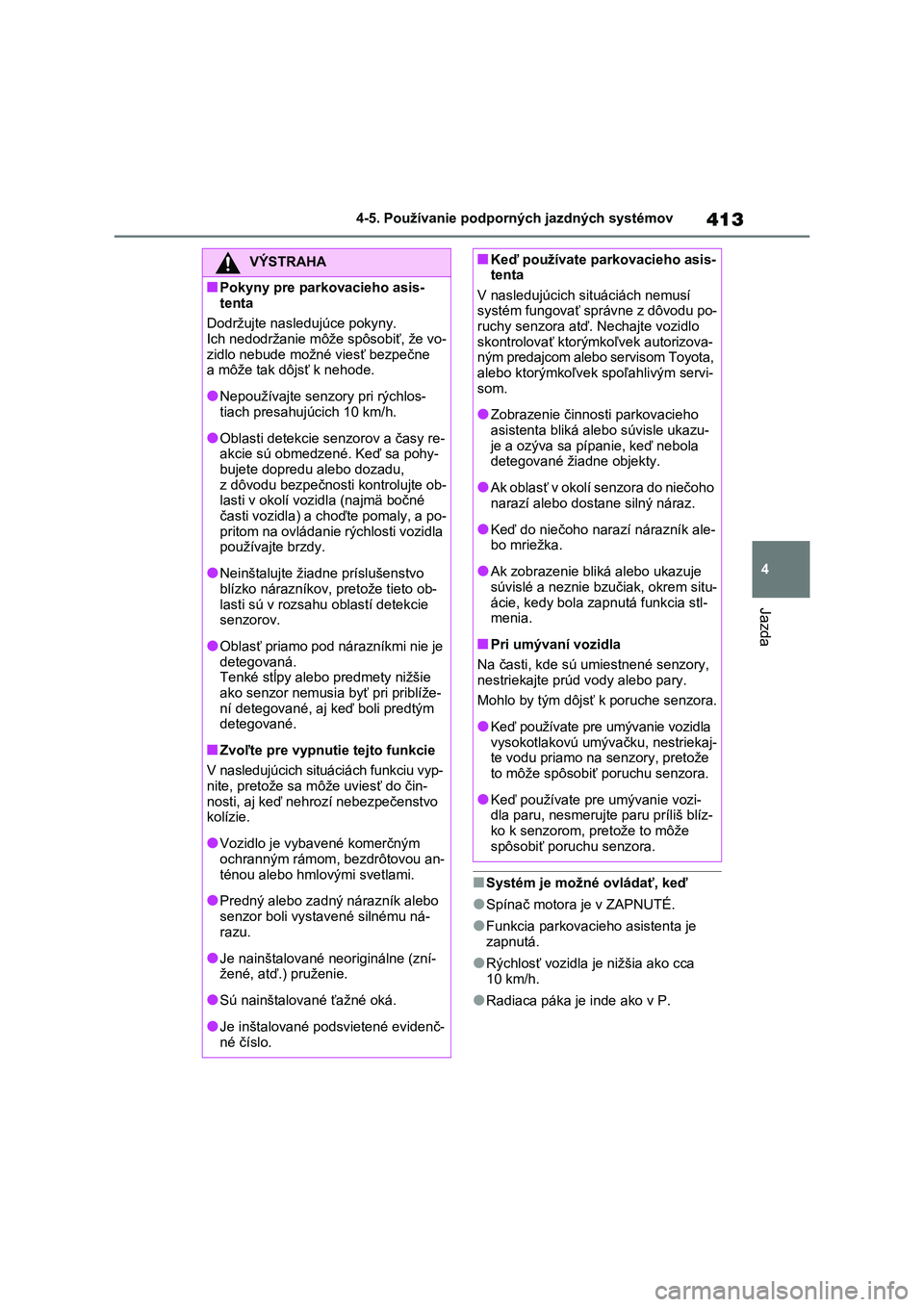

413
4
4-5. Používanie podporných jazdných systémov
Jazda
■Systém je možn é ovládať, keď
●Spínač motora je v ZAPNUTÉ.
●Funkcia parkovacieho asistenta je
zapnutá.
●Rýchlosť vozidla je nižšia ako cca
10 km/h.
●Radiaca páka je inde ako v P.
VÝSTRAHA
■Pokyny pre parkovacieho asis-
tenta
Dodržujte nasled ujúce pokyny. Ich nedodržanie môže spôsobiť, že vo-
zidlo nebude možné viesť bezpečne
a môže tak dôjsť k nehode.
●Nepoužívajte senzory pri rýchlos-
tiach presahujúcich 10 km/h.
●Oblasti detekcie s enzorov a časy re-
akcie sú obmedzené. Keď sa pohy-
bujete dopredu alebo dozadu, z dôvodu bezpečnosti kontrolujte ob-
lasti v okolí vozidla (najmä bočné
časti vozidla) a choďte pomaly, a po- pritom na ovládanie rýchlosti vozidla
používajte brzdy.
●Neinštalujte žiadne príslušenstvo
blízko nárazníkov, pretože tieto ob-
lasti sú v rozsahu oblastí detekcie senzorov.
●Oblasť priamo pod nárazníkmi nie je detegovaná.
Tenké stĺpy alebo predmety nižšie
ako senzor nemusia byť pri priblíže- ní detegované, aj keď boli predtým
detegované.
■Zvoľte pre vypnutie tejto funkcie
V nasledujúcich situáciách funkciu vyp-
nite, pretože sa môže uviesť do čin- nosti, aj keď nehrozí nebezpečenstvo
kolízie.
●Vozidlo je vybavené komerčným
ochranným rámom, bezdrôtovou an-
ténou alebo hmlovými svetlami.
●Predný alebo zadný nárazník alebo
senzor boli vystav ené silnému ná- razu.
●Je nainštalované neoriginálne (zní-žené, atď.) pruženie.
●Sú nainštalované ťažné oká.
●Je inštalované podsvietené evidenč-
né číslo.
■Keď používate parkovacieho asis- tenta
V nasledujúcich situáciách nemusí
systém fungovať sprá vne z dôvodu po- ruchy senzora atď. Nechajte vozidlo
skontrolovať ktorým koľvek autorizova-
ným predajcom alebo servisom Toyota, alebo ktorýmkoľvek spoľahlivým servi-
som.
●Zobrazenie činnosti parkovacieho
asistenta bliká alebo súvisle ukazu-
je a ozýva sa pípan ie, keď nebola detegované žiadne objekty.
●Ak oblasť v okolí senzora do niečoho narazí alebo dostane silný náraz.
●Keď do niečoho narazí nárazník ale-bo mriežka.
●Ak zobrazenie bliká alebo ukazuje súvislé a neznie bzučiak, okrem situ-
ácie, kedy bola zapnutá funkcia stl-
menia.
■Pri umývaní vozidla
Na časti, kde sú umiestnené senzory, nestriekajte prúd vody alebo pary.
Mohlo by tým dôjsť k poruche senzora.
●Keď používate pre umývanie vozidla
vysokotlakovú umýva čku, nestriekaj-
te vodu priamo na senzory, pretože to môže spôsobiť poruchu senzora.
●Keď používate pre umývanie vozi-dla paru, nesmerujte paru príliš blíz-
ko k senzorom, pretože to môže
spôsobiť poruchu senzora.

4144-5. Používanie podporných jazdných systémov

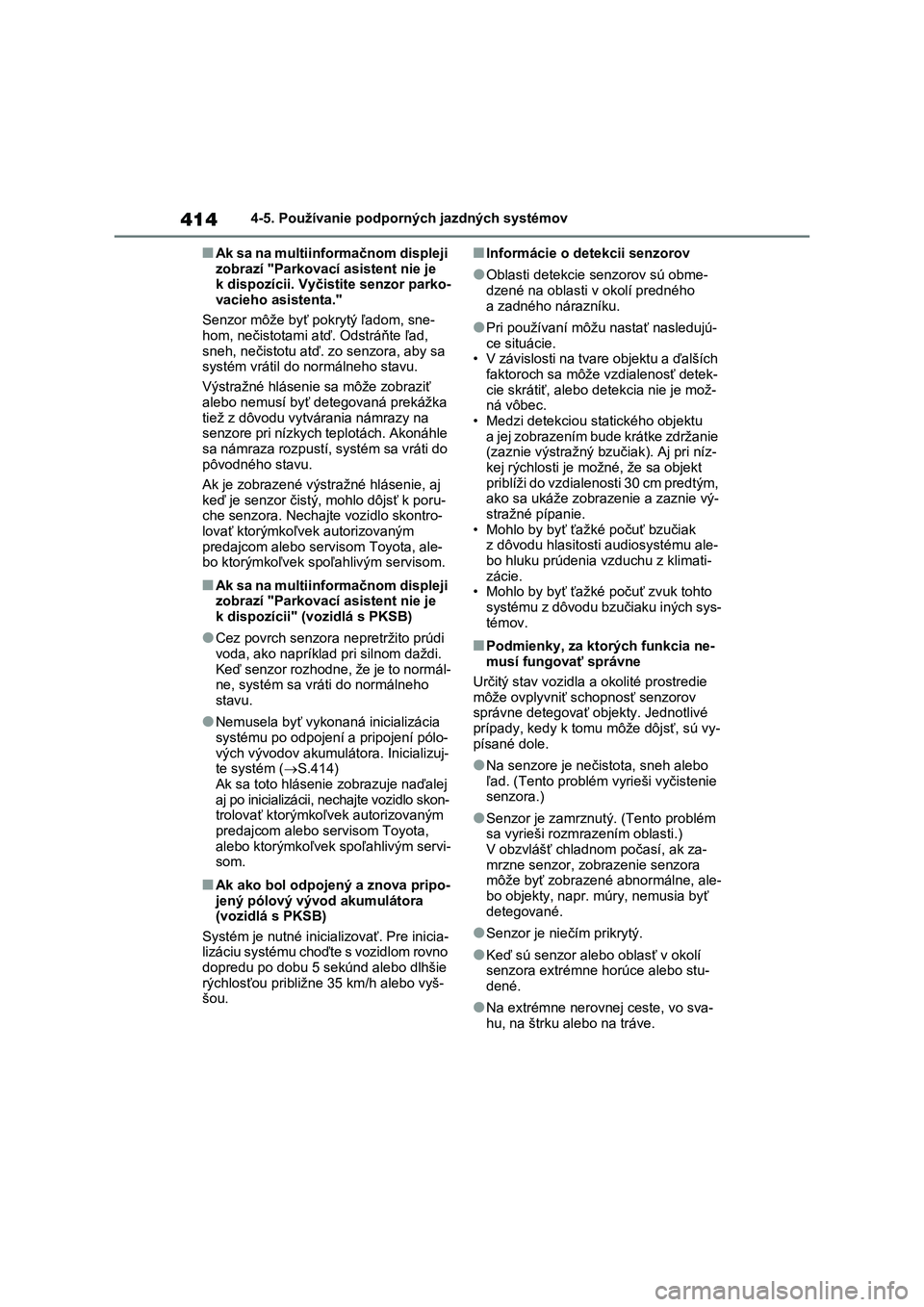

■Ak sa na mu l ti i nf o rmač no m d is pl ej i
zobrazí "Parkovací asistent nie je
k dispozícii. Vyčistite senzor parko-
vacieho asistenta."
Senzor môže byť pokrytý ľadom, sne-
hom, nečistotami atď. Odstráňte ľad,
sneh, nečistotu atď. zo senzora, aby sa
systém vrátil do normálneho stavu.
Výstražné hlásenie sa môže zobraziť
alebo nemusí byť detegovaná prekážka
tiež z dôvodu vytvárania námrazy na
senzore pri nízkych teplotách. Akonáhle
sa námraza rozpustí, systém sa vráti do
pôvodného stavu.
Ak je zobrazené výstražné hlásenie, aj
keď je senzor čistý, mohlo dôjsť k poru-
che senzora. Nechajte vozidlo skontro-
lovať ktorýmkoľvek autorizovaným
predajcom alebo servisom Toyota, ale-
bo ktorýmkoľvek spoľahlivým servisom.
■Ak sa na mu l ti i nf o rmač no m d is pl ej i
zobrazí "Parkovací asistent nie je
k dispozícii" (vozidlá s PKSB)
●Cez povrch senzora nepretržito prúdi
voda, ako napríklad pri silnom daždi.
Keď senzor rozhodne, že je to normál-
ne, systém sa vráti do normálneho
stavu.
●Nemusela byť vykonaná inicializácia
systému po odpojení a pripojení pólo-
vých vývodov akumulátora. Inicializuj-
te systém (S.414)
Ak sa toto hlásenie zobrazuje naďalej
aj po inicializácii, nechajte vozidlo skon-
trolovať ktorýmkoľvek autorizovaným
predajcom alebo servisom Toyota,
alebo ktorýmkoľvek spoľahlivým servi-
som.
■Ak ako bol odpojený a znova pripo-
jený pólový vývod akumulátora
(vozidlá s PKSB)
Systém je nutné inicializovať. Pre inicia-
lizáciu systému choďte s vozidlom rovno
dopredu po dobu 5 sekúnd alebo dlhšie
rýchlosťou približne 35 km/h alebo vyš-
šou.
■Informácie o detekcii senzorov
●Oblasti detekcie senzorov sú obme-
dzené na oblasti v okolí predného
a zadného nárazníku.
●Pri používaní môžu nastať nasledujú-
ce situácie.
• V závislosti na tvare objektu a ďalších
faktoroch sa môže vzdialenosť detek-
cie skrátiť, alebo detekcia nie je mož-
ná vôbec.
• Medzi detekciou statického objektu
a jej zobrazením bude krátke zdržanie
(zaznie výstražný bzučiak). Aj pri níz-
kej rýchlosti je možné, že sa objekt
priblíži do vzdialenosti 30 cm predtým,
ako sa ukáže zobrazenie a zaznie vý-
stražné pípanie.
• Mohlo by byť ťažké počuť bzučiak
z dôvodu hlasitosti audiosystému ale-
bo hluku prúdenia vzduchu z klimati-
zácie.
• Mohlo by byť ťažké počuť zvuk tohto
systému z dôvodu bzučiaku iných sys-
témov.
■Podmienky, za ktorých funkcia ne-
musí fungovať správne
Určitý stav vozidla a okolité prostredie
môže ovplyvniť schopnosť senzorov
správne detegovať objekty. Jednotlivé
prípady, kedy k tomu môže dôjsť, sú vy-
písané dole.
●Na senzore je nečistota, sneh alebo
ľad. (Tento problém vyrieši vyčistenie
senzora.)
●Senzor je zamrznutý. (Tento problém
sa vyrieši rozmrazením oblasti.)
V obzvlášť chladnom počasí, ak za-
mrzne senzor, zobrazenie senzora
môže byť zobrazené abnormálne, ale-
bo objekty, napr. múry, nemusia byť
detegované.
●Senzor je niečím prikrytý.
●Keď sú senzor alebo oblasť v okolí
senzora extrémne horúce alebo stu-
dené.
●Na extrémne nerovnej ceste, vo sva-
hu, na štrku alebo na tráve.

415
4
4-5. Používanie podporných jazdných systémov
Jazda

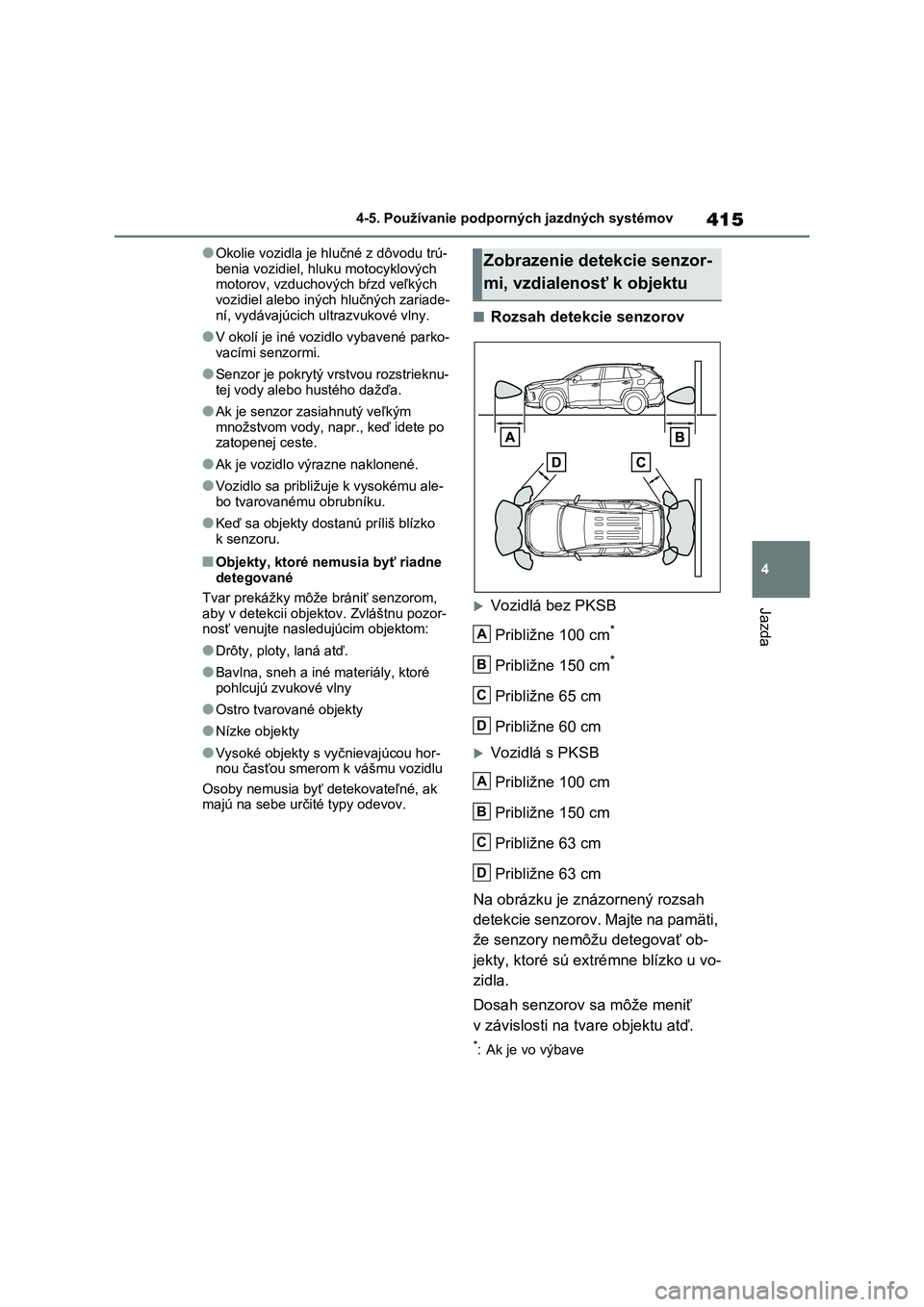

●Okolie vozidla je hlučné z dôvodu trú-
benia vozidiel, hl uku motocyklových motorov, vzduchových bŕzd veľkých
vozidiel alebo iných hlučných zariade-
ní, vydávajúcich ul trazvukové vlny.
●V okolí je iné vozidlo vybavené parko-
vacími senzormi.
●Senzor je pokrytý vrs tvou rozstrieknu-
tej vody alebo hustého dažďa.
●Ak je senzor zasiahnutý veľkým
množstvom vody, napr., keď idete po zatopenej ceste.
●Ak je vozidlo výrazne naklonené.
●Vozidlo sa približ uje k vysokému ale-
bo tvarovanému obrubníku.
●Keď sa objekty dostanú príliš blízko
k senzoru.
■Objekty, ktoré nemusia byť riadne detegované
Tvar prekážky môže brániť senzorom,
aby v detekcii objektov. Zvláštnu pozor- nosť venujte nasledujúcim objektom:
●Drôty, ploty, laná atď.
●Bavlna, sneh a iné materiály, ktoré
pohlcujú zvukové vlny
●Ostro tvarované objekty
●Nízke objekty
●Vysoké objekty s vyčnievajúcou hor- nou časťou smerom k vášmu vozidlu
Osoby nemusia byť detekovateľné, ak
majú na sebe určité typy odevov.
■Rozsah detekcie senzorov
Vozidlá bez PKSB
Približne 100 cm*
Približne 150 cm*
Približne 65 cm
Približne 60 cm
Vozidlá s PKSB
Približne 100 cm
Približne 150 cm
Približne 63 cm
Približne 63 cm
Na obrázku je znázornený rozsah
detekcie senzorov. Majte na pamäti,
že senzory nemôžu detegovať ob-
jekty, ktoré sú extrémne blízko u vo-
zidla.
Dosah senzorov sa môže meniť
v závislosti na tvare objektu atď.
*: Ak je vo výbave
Zobrazenie detekcie senzor-
mi, vzdialenosť k objektu
A
B
C
D
A
B
C
D

4164-5. Používanie podporných jazdných systémov

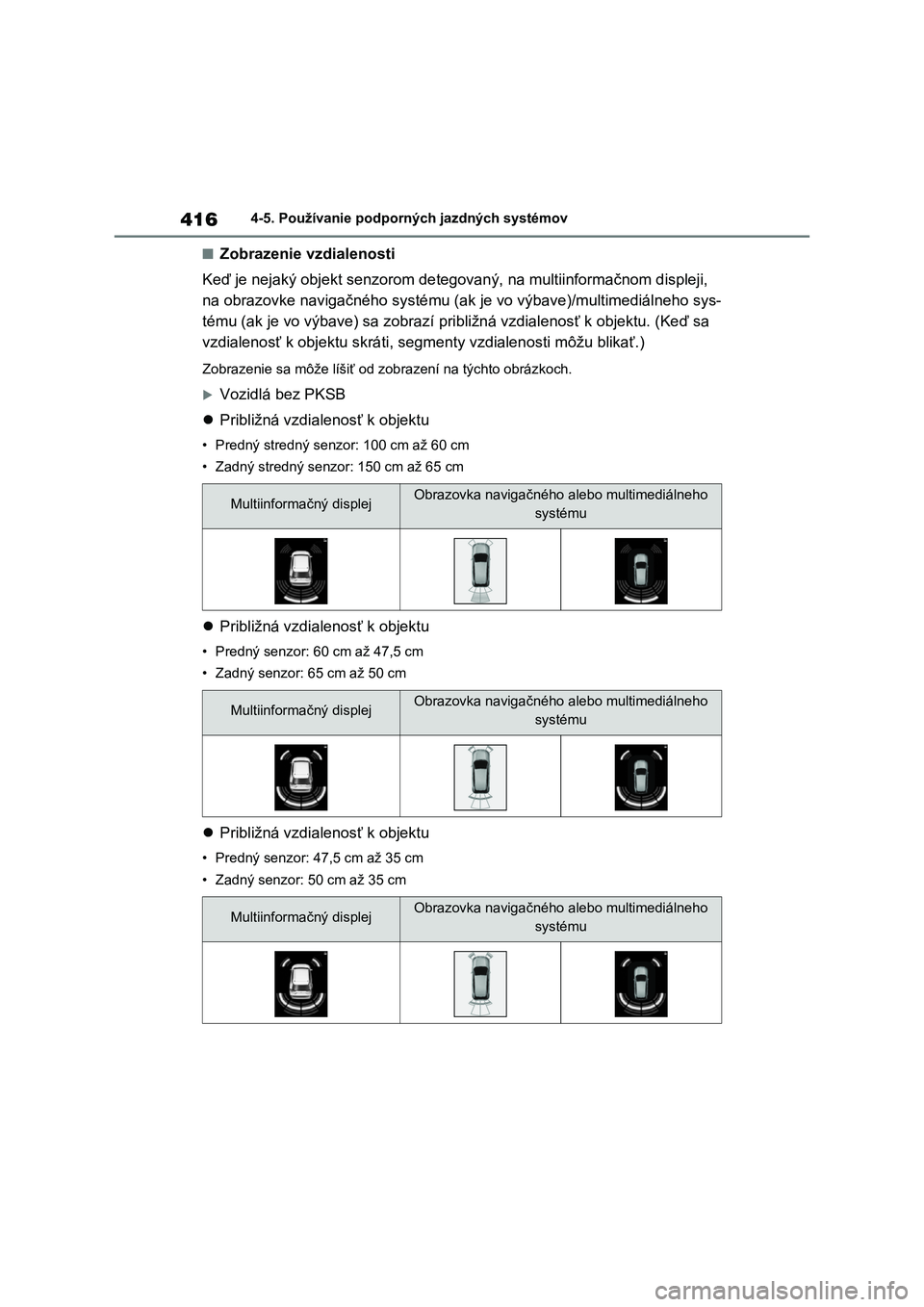

■Zobrazenie vzdialenosti
Keď je nejaký objekt senzorom de tegovaný, na multiinformačnom displeji,
na obrazovke navigačného systému (ak je vo výbave)/multimediálneho sys-
tému (ak je vo výbave) sa zobraz í približná vzdialenosť k objektu. (Keď sa
vzdialenosť k objektu skráti, se gmenty vzdialenosti môžu blikať.)
Zobrazenie sa môže líšiť od zobrazení na týchto obrázkoch.
Vozidlá bez PKSB
 Približná vzdialenosť k objektu
• Predný stredný senzor: 100 cm až 60 cm
• Zadný stredný senzor : 150 cm až 65 cm
Približná vzdialenosť k objektu
• Predný senzor: 60 cm až 47,5 cm
• Zadný senzor: 65 cm až 50 cm
 Približná vzdialenosť k objektu
• Predný senzor: 47,5 cm až 35 cm
• Zadný senzor: 50 cm až 35 cm
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému

417
4
4-5. Používanie podporných jazdných systémov
Jazda

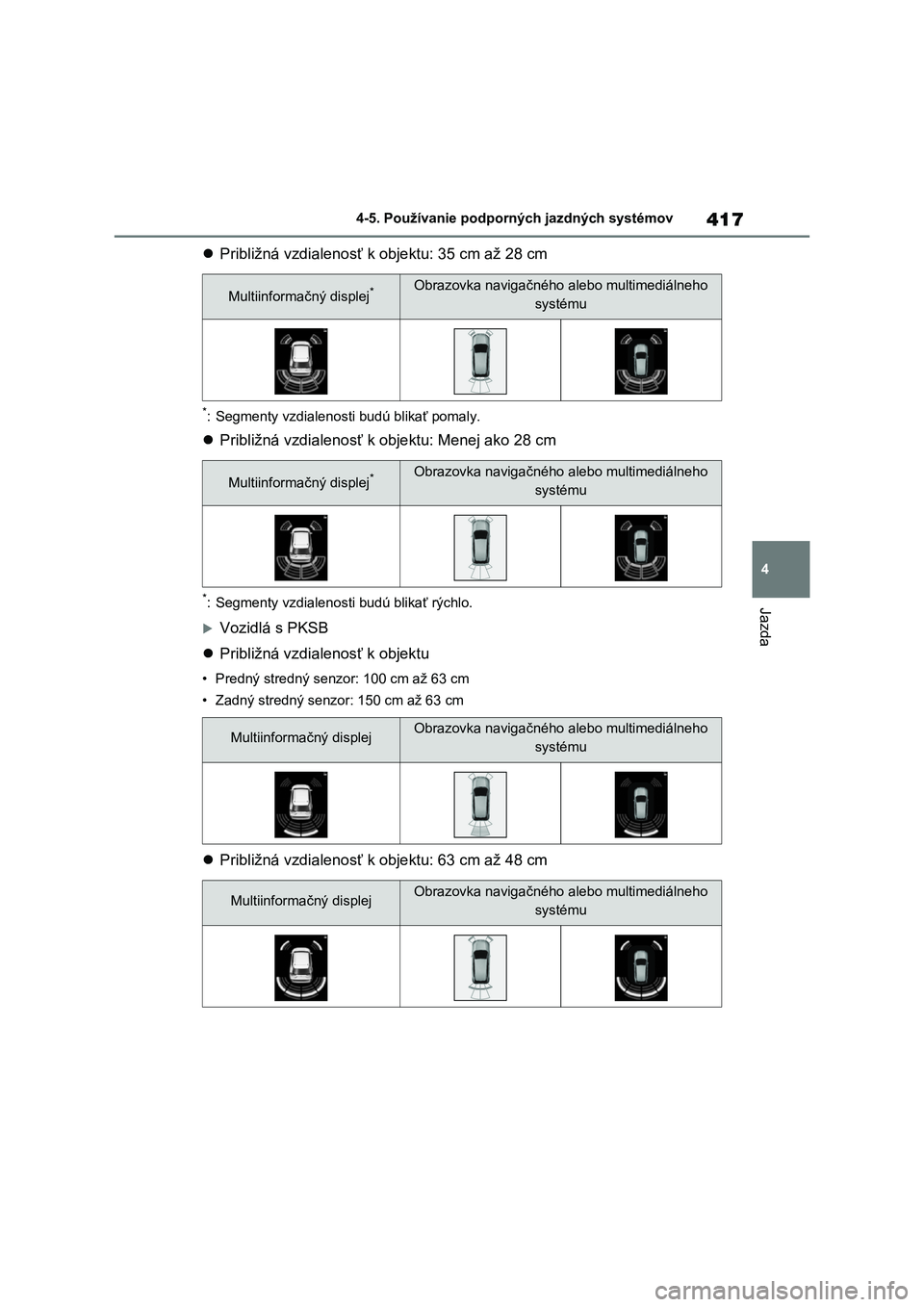

 Približná vzdialenosť k objektu: 35 cm až 28 cm
*: Segmenty vzdialenosti budú blikať pomaly.
Približná vzdialenosť k objektu: Menej ako 28 cm
*: Segmenty vzdialenosti budú blikať rýchlo.
Vozidlá s PKSB
 Približná vzdialenosť k objektu
• Predný stredný senzor: 100 cm až 63 cm
• Zadný stredný senzor : 150 cm až 63 cm
Približná vzdialenosť k objektu: 63 cm až 48 cm
Multiinformačný displej*Obrazovka navigačného alebo multimediálneho
systému
Multiinformačný displej*Obrazovka navigačného alebo multimediálneho
systému
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému

4184-5. Používanie podporných jazdných systémov
Približná vzdialenosť k objektu: 48 cm až 34 cm
 Približná vzdialenosť k objektu: 34 cm až 15 cm
*: Segmenty vzdialenosti budú blikať pomaly.
Približná vzdialenosť k objektu: Menej ako 15 cm
*: Segmenty vzdialenosti budú blikať rýchlo.
■Činnosť bzučiaku a vzdialenosť
k objektu
Keď sú senzory v činnosti, znie pí-
panie.
 Bzučiak pípa rýchlejšie, keď sa
vozidlo približuje k objektu.
Keď sa vozidlo dostane do nasle-
dujúcej vzdialenosti k objektu,
bzučiak znie neprerušovane.
• Vozidlá bez PKSB: Približne 35 cm
• Vozidlá s PKSB: Približne 34 cm
 Keď 2 alebo viac senzorov súčas-
ne detegujú statický objekt, zvuk
bzučiaku zodpovedá najbližšiemu
objektu.
 Vozidlá s PKSB: Aj keď senzory
v činnosti, bzučia k bude v niekto-
rých situáciách stlmený. (funkcia
automatického stlmenia bzučiaku)
Multiinformačný displejObrazovka navigačného alebo multimediálneho
systému
Multiinformačný displej*Obrazovka navigačného alebo multimediálneho
systému
Multiinformačný displej*Obrazovka navigačného alebo multimediálneho
systému

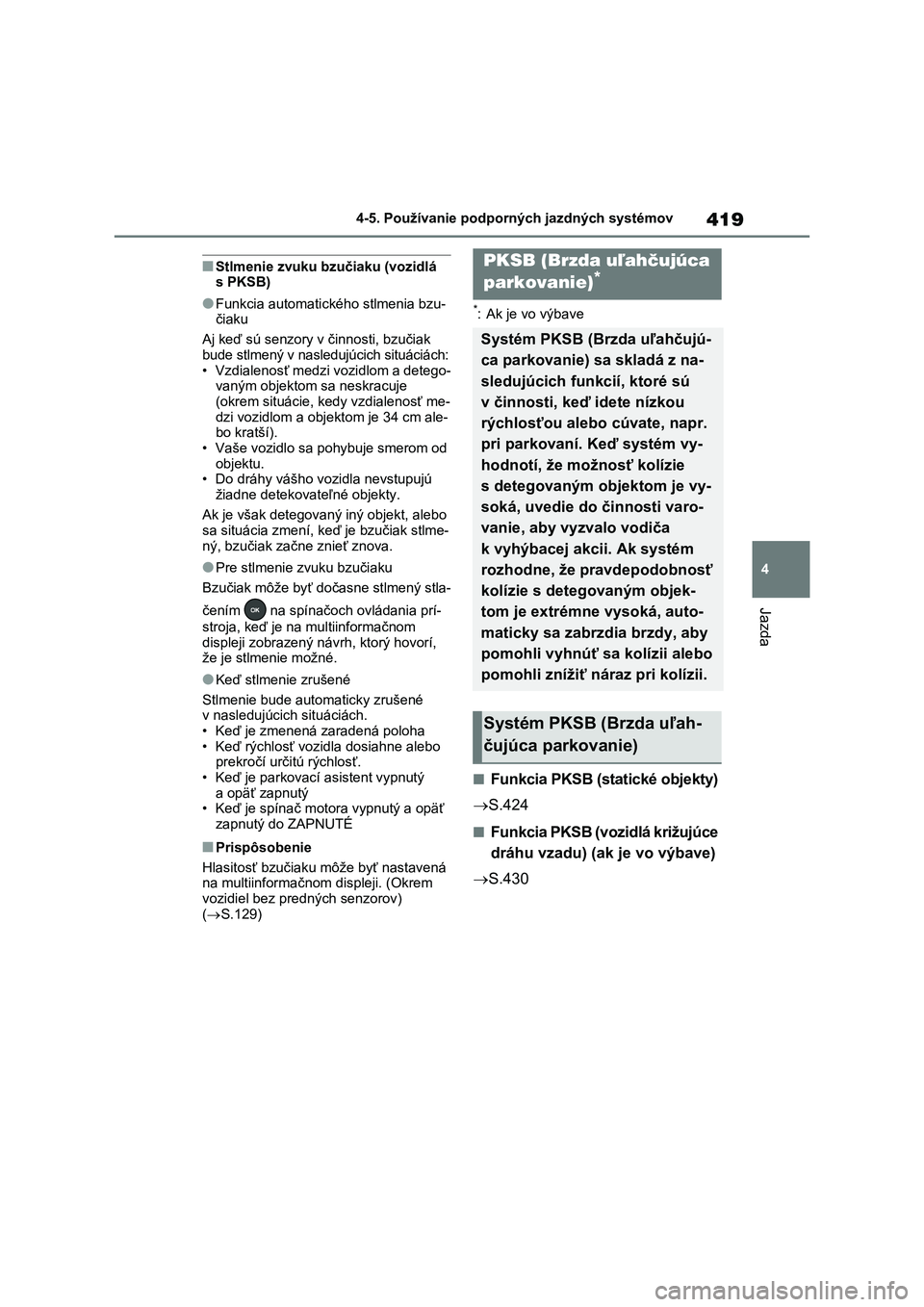

419
4
4-5. Používanie podporných jazdných systémov
Jazda
■Stlmenie zvuku bzučiaku (vozidlá s PKSB)
●Funkcia automatického stlmenia bzu-čiaku
Aj keď sú senzory v činnosti, bzučiak
bude stlmený v nasleduj úcich situáciách: • Vzdialenosť medzi vozidlom a detego-
vaným objektom sa neskracuje
(okrem situácie, kedy vzdialenosť me- dzi vozidlom a objektom je 34 cm ale-
bo kratší).
• Vaše vozidlo sa pohybuje smerom od objektu.
• Do dráhy vášho vozidla nevstupujú
žiadne detekovateľné objekty.
Ak je však detegovaný iný objekt, alebo
sa situácia zmení, keď je bzučiak stlme-
ný, bzučiak začne znieť znova.
●Pre stlmenie zvuku bzučiaku
Bzučiak môže byť dočasne stlmený stla-
čením na spínačoch ovládania prí-
stroja, keď je na multiinformačnom
displeji zobrazený návrh, ktorý hovorí,
že je stlmenie možné.
●Keď stlmenie zrušené
Stlmenie bude aut omaticky zrušené v nasledujúcich situáciách.
• Keď je zmenená zaradená poloha
• Keď rýchlosť vozidla dosiahne alebo prekročí určitú rýchlosť.
• Keď je parkovací asistent vypnutý
a opäť zapnutý • Keď je spínač motora vypnutý a opäť
zapnutý do ZAPNUTÉ
■Prispôsobenie
Hlasitosť bzučiaku m ôže byť nastavená na multiinformačnom displeji. (Okrem
vozidiel bez predných senzorov)
( S.129)
*: Ak je vo výbave
■Funkcia PKSB (statické objekty)
 S.424
■Funkcia PKSB (vozidlá križujúce
dráhu vzadu) (ak je vo výbave)
 S.430
PKSB (Brzda uľahčujúca
parkovanie)*
Systém PKSB (Brzda uľahčujú-
ca parkovanie) sa skladá z na-
sledujúcich funkcií, ktoré sú
v činnosti, keď idete nízkou
rýchlosťou alebo cúvate, napr.
pri parkovaní. Keď systém vy-
hodnotí, že možnosť kolízie
s detegovaným objektom je vy-
soká, uvedie do činnosti varo-
vanie, aby vyzvalo vodiča
k vyhýbacej akcii. Ak systém
rozhodne, že pravdepodobnosť
kolízie s detegovaným objek-
tom je extrémne vysoká, auto-
maticky sa zabrzdia brzdy, aby
pomohli vyhnúť sa kolízii alebo
pomohli znížiť n áraz pri kolízii.
Systém PKSB (Brzda uľah-
čujúca parkovanie)

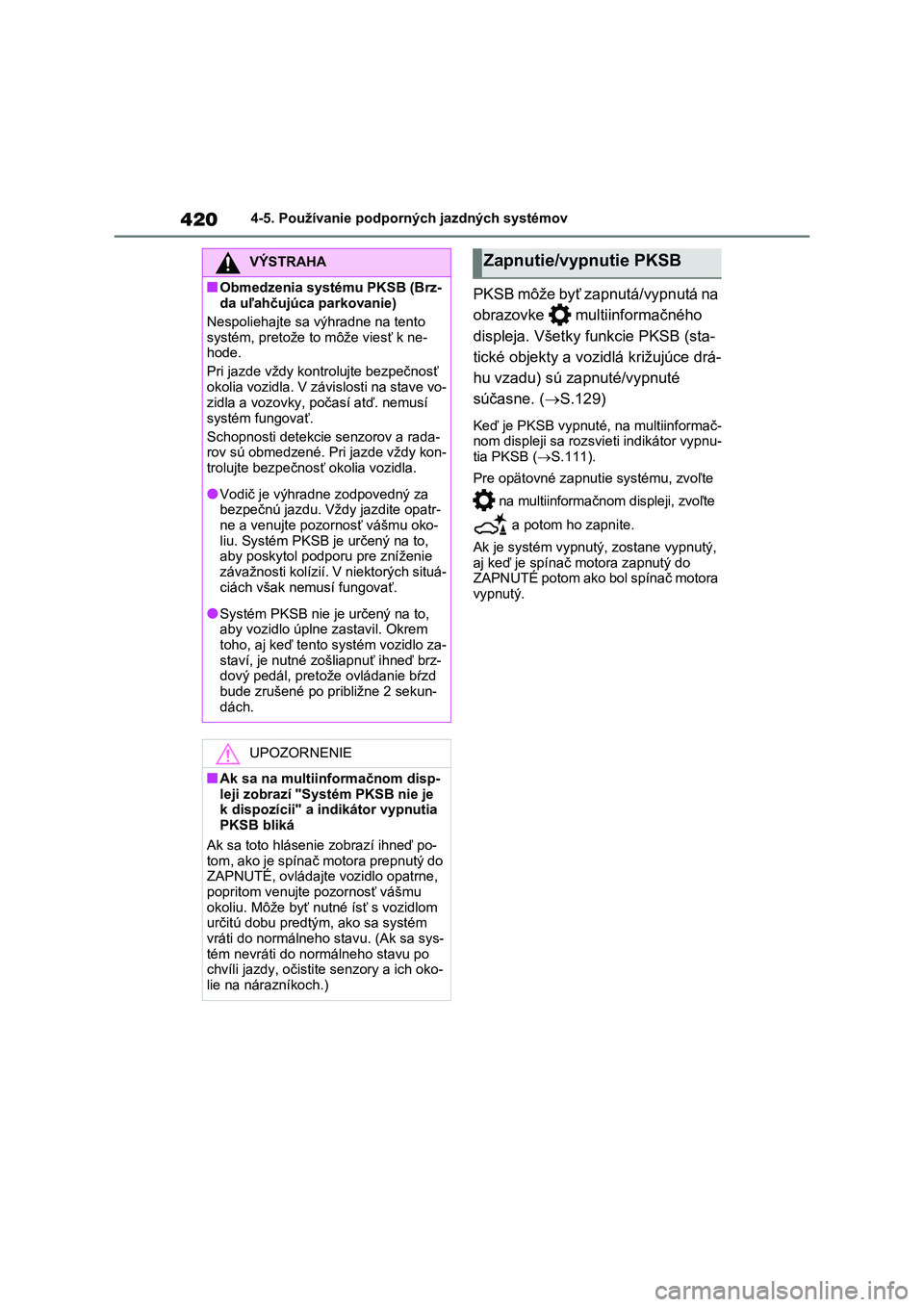

4204-5. Používanie podporných jazdných systémov
PKSB môže byť zapnutá/vypnutá na
obrazovke multiinformačného
displeja. Všetky funkcie PKSB (sta-
tické objekty a vozi dlá križujúce drá-
hu vzadu) sú zapnuté/vypnuté
súčasne. ( S.129)
Keď je PKSB vypnuté, na multiinformač-
nom displeji sa rozsvi eti indikátor vypnu- tia PKSB ( S.111).
Pre opätovné zapnuti e systému, zvoľte
na multiinformačnom displeji, zvoľte
a potom ho zapnite.
Ak je systém vypnutý, zostane vypnutý, aj keď je spínač motora zapnutý do
ZAPNUTÉ potom ako bol spínač motora
vypnutý.
VÝSTRAHA
■Obmedzenia systému PKSB (Brz-
da uľahčujúca parkovanie)
Nespoliehajte sa výhradne na tento
systém, pretože to môže viesť k ne- hode.
Pri jazde vždy kontro lujte bezpečnosť
okolia vozidla. V závislosti na stave vo-
zidla a vozovky, počasí atď. nemusí
systém fungovať.
Schopnosti detekcie senzorov a rada- rov sú obmedzené. Pri jazde vždy kon-
trolujte bezpečnosť okolia vozidla.
●Vodič je výhradne zodpovedný za
bezpečnú jazdu. Vždy jazdite opatr-
ne a venujte pozornosť vášmu oko- liu. Systém PKSB je určený na to,
aby poskytol podporu pre zníženie
závažnosti kolízií. V niektorých situá- ciách však nemusí fungovať.
●Systém PKSB nie je určený na to, aby vozidlo úplne zastavil. Okrem
toho, aj keď tento systém vozidlo za-
staví, je nutné zošliapnuť ihneď brz- dový pedál, pretože ovládanie bŕzd
bude zrušené po približne 2 sekun-
dách.
UPOZORNENIE
■Ak sa na multiinformačnom disp-
leji zobrazí "Systém PKSB nie je
k dispozícii" a in dikátor vypnutia PKSB bliká
Ak sa toto hlásenie zobrazí ihneď po-
tom, ako je spínač motora prepnutý do ZAPNUTÉ, ovládajte vozidlo opatrne,
popritom venujte pozornosť vášmu
okoliu. Môže byť nut né ísť s vozidlom určitú dobu predtým, ako sa systém
vráti do normálneho stavu. (Ak sa sys-
tém nevráti do normálneho stavu po chvíli jazdy, očistite senzory a ich oko-
lie na nárazníkoch.)
Zapnutie/vypnutie PKSB
