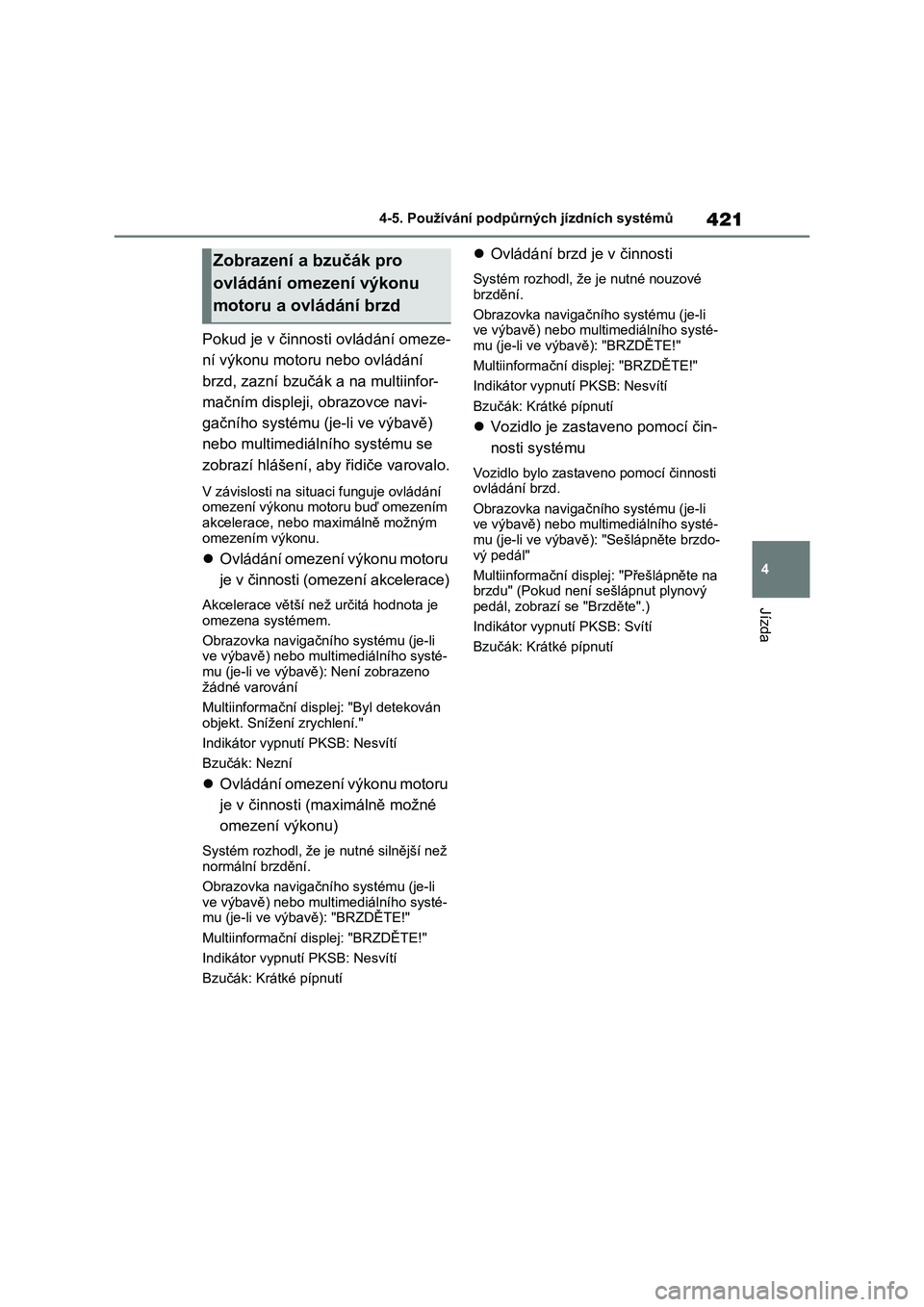

421
4 4-5. Používání podpůrných jízdních systémů
Jízda
Pokud je v činnosti ovládání omeze-
ní výkonu motoru nebo ovládání
brzd, zazní bzučák a na multiinfor-
mačním displeji, obrazovce navi-
gačního systému (je-li ve výbavě)
nebo multimediálního systému se
zobrazí hlášení, aby řidiče varovalo.
V závislosti na situaci funguje ovládání
omezení výkonu motoru buď omezením
akcelerace, nebo maximálně možným
omezením výkonu.
Ovládání omezení výkonu motoru
je v činnosti (omezení akcelerace)
Akcelerace větší než určitá hodnota je
omezena systémem.
Obrazovka navigačního systému (je-li
ve výbavě) nebo multimediálního systé-
mu (je-li ve výbavě): Není zobrazeno
žádné varování
Multiinformační displej: "Byl detekován
objekt. Snížení zrychlení."
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Nezní
Ovládání omezení výkonu motoru
je v činnosti (maximálně možné
omezení výkonu)
Systém rozhodl, že je nutné silnější než
normální brzdění.
Obrazovka navigačního systému (je-li
ve výbavě) nebo multimediálního systé-
mu (je-li ve výbavě): "BRZDĚTE!"
Multiinformační displej: "BRZDĚTE!"
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
Ovládání brzd je v činnosti
Systém rozhodl, že je nutné nouzové
brzdění.
Obrazovka navigačního systému (je-li
ve výbavě) nebo multimediálního systé-
mu (je-li ve výbavě): "BRZDĚTE!"
Multiinformační displej: "BRZDĚTE!"
Indikátor vypnutí PKSB: Nesvítí
Bzučák: Krátké pípnutí
Vozidlo je zastaveno pomocí čin-
nosti systému
Vozidlo bylo zastaveno pomocí činnosti
ovládání brzd.
Obrazovka navigačního systému (je-li
ve výbavě) nebo multimediálního systé-
mu (je-li ve výbavě): "Sešlápněte brzdo-
vý pedál"
Multiinformační displej: "Přešlápněte na
brzdu" (Pokud není sešlápnut plynový
pedál, zobrazí se "Brzděte".)
Indikátor vypnutí PKSB: Svítí
Bzučák: Krátké pípnutí
Zobrazení a bzučák pro
ovládání omezení výkonu
motoru a ovládání brzd
Page 422 of 722

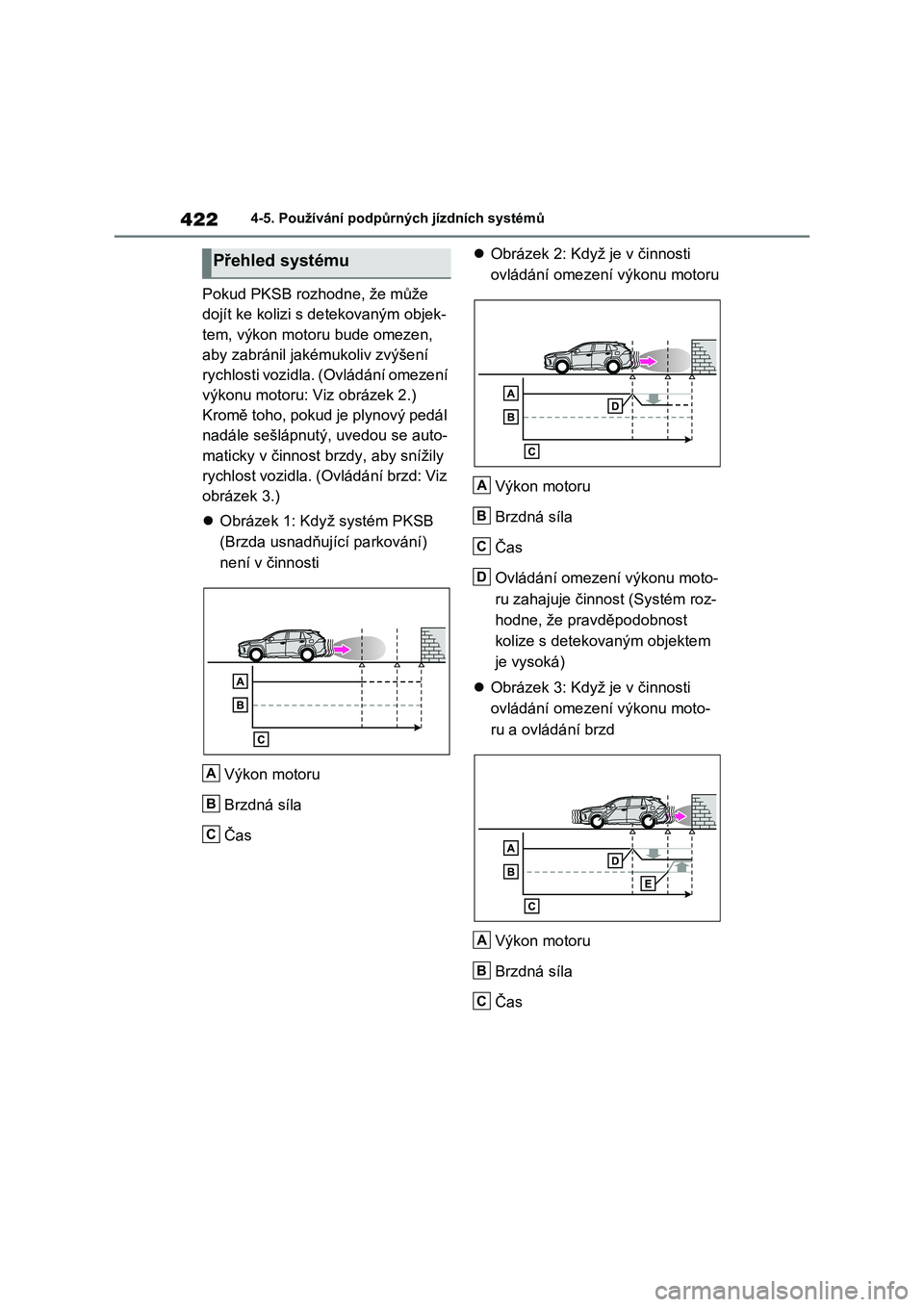

4224-5. Používání podpůrných jízdních systémů
Pokud PKSB rozhodne, že může
dojít ke kolizi s de tekovaným objek-
tem, výkon motoru bude omezen,
aby zabránil jakémukoliv zvýšení
rychlosti vozidla. (Ovládání omezení
výkonu motoru: Viz obrázek 2.)
Kromě toho, pokud je plynový pedál
nadále sešlápnutý, uvedou se auto-
maticky v činnost brzdy, aby snížily
rychlost vozidla. (Ovládání brzd: Viz
obrázek 3.)
Obrázek 1: Když systém PKSB
(Brzda usnadňující parkování)
není v činnosti
Výkon motoru
Brzdná síla
Čas
Obrázek 2: Když je v činnosti
ovládání omezení výkonu motoru
Výkon motoru
Brzdná síla
Čas
Ovládání omezení výkonu moto-
ru zahajuje činnost (Systém roz-
hodne, že pravděpodobnost
kolize s detekov aným objektem
je vysoká)
Obrázek 3: Když je v činnosti
ovládání omezení výkonu moto-
ru a ovládání brzd
Výkon motoru
Brzdná síla
Čas
Přehled systému
A
B
C
A
B
C
D
A
B
C
Page 423 of 722

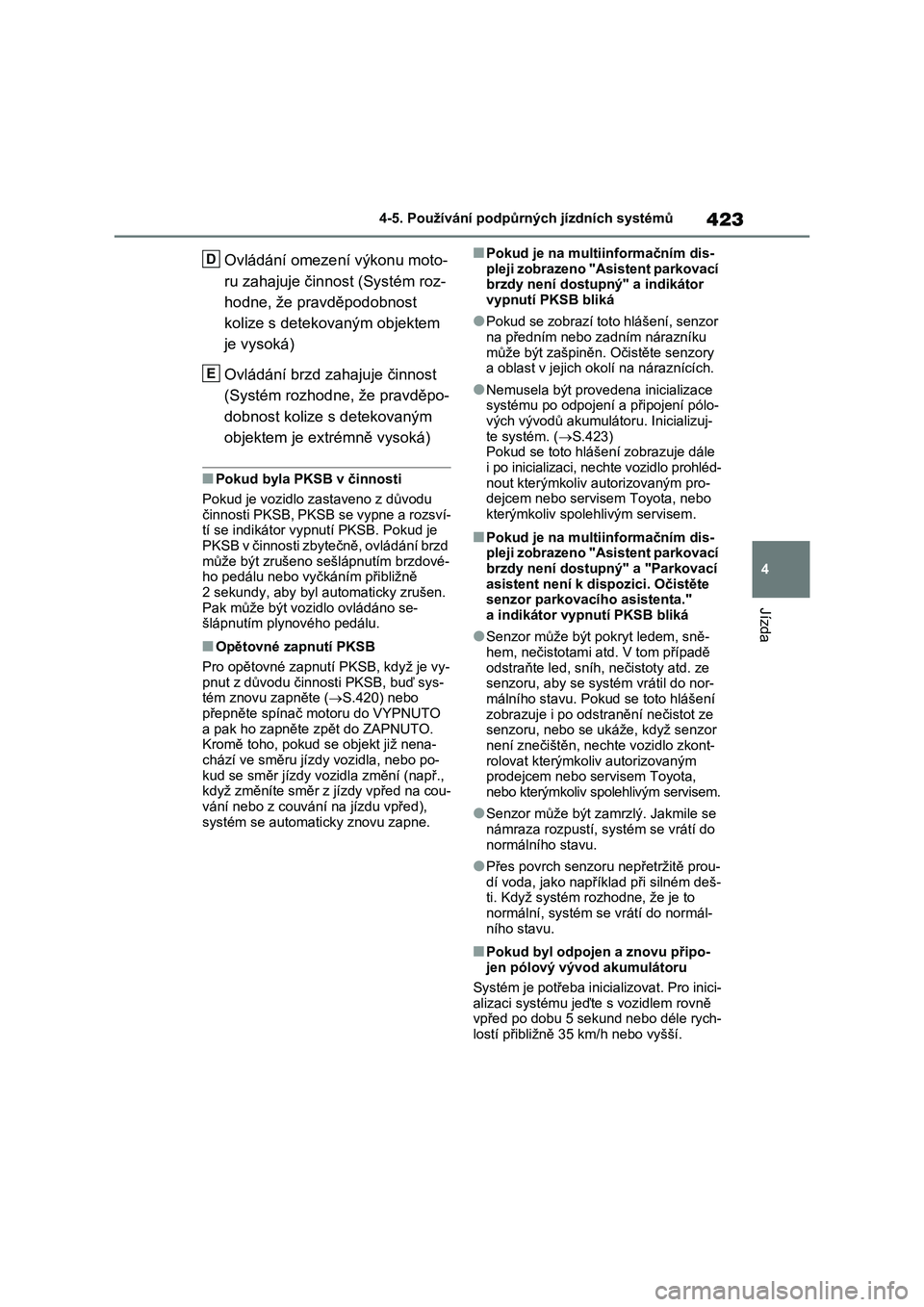

423
4
4-5. Používání podpůrných jízdních systémů
Jízda
Ovládání omezení výkonu moto-
ru zahajuje činnost (Systém roz-
hodne, že pravděpodobnost
kolize s detekovaným objektem
je vysoká)
Ovládání brzd za hajuje činnost
(Systém rozhodne, že pravděpo-
dobnost kolize s detekovaným
objektem je extrémně vysoká)
■Pokud byla PKSB v činnosti
Pokud je vozidlo z astaveno z důvodu
činnosti PKSB, PKSB se vypne a rozsví-
tí se indikátor vypnutí PKSB. Pokud je PKSB v činnosti zbytečně, ovládání brzd
může být zrušeno sešlápnutím brzdové-
ho pedálu nebo vyč káním přibližně 2 sekundy, aby byl automaticky zrušen.
Pak může být vozidlo ovládáno se-
šlápnutím plynového pedálu.
■Opětovné zapnutí PKSB
Pro opětovné zapnut í PKSB, když je vy-
pnut z důvodu činnosti PKSB, buď sys-
tém znovu zapněte ( S.420) nebo přepněte spínač motoru do VYPNUTO
a pak ho zapněte zpět do ZAPNUTO.
Kromě toho, pokud se objekt již nena- chází ve směru jízdy vozidla, nebo po-
kud se směr jízdy vo zidla změní (např.,
když změníte směr z jízdy vpřed na cou- vání nebo z couván í na jízdu vpřed),
systém se automaticky znovu zapne.
■Pokud je na multiinformačním dis-
pleji zobrazeno "Asistent parkovací brzdy není dostupný" a indikátor
vypnutí PKSB bliká
●Pokud se zobrazí toto hlášení, senzor
na předním nebo z adním nárazníku
může být zašpiněn. Očistěte senzory a oblast v jejich oko lí na náraznících.
●Nemusela být provedena inicializace systému po odpojení a připojení pólo-
vých vývodů akumuláto ru. Inicializuj-
te systém. ( S.423) Pokud se toto hláše ní zobrazuje dále
i po inicializaci, nechte vozidlo prohléd-
nout kterýmkoliv autorizovaným pro- dejcem nebo servisem Toyota, nebo
kterýmkoliv spolehlivým servisem.
■Pokud je na multiinformačním dis-
pleji zobrazeno "Asistent parkovací brzdy není dostupný" a "Parkovací
asistent není k dispozici. Očistěte
senzor parkovacího asistenta." a indikátor vypnutí PKSB bliká
●Senzor může být pokryt ledem, sně-hem, nečistotami atd. V tom případě
odstraňte led, sníh, nečistoty atd. ze
senzoru, aby se syst ém vrátil do nor- málního stavu. Pokud se toto hlášení
zobrazuje i po odstra nění nečistot ze
senzoru, nebo se ukáže, když senzor není znečištěn, nechte vozidlo zkont-
rolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv sp olehlivým servisem.
●Senzor může být zamrzlý. Jakmile se námraza rozpustí, syst ém se vrátí do
normálního stavu.
●Přes povrch senzor u nepřetržitě prou-
dí voda, jako například při silném deš-
ti. Když systém r ozhodne, že je to normální, systém se vrátí do normál-
ního stavu.
■Pokud byl odpojen a znovu připo-
jen pólový vývod akumulátoru
Systém je potřeba inicializovat. Pro inici- alizaci systému jeďt e s vozidlem rovně
vpřed po dobu 5 sekund nebo déle rych-
lostí přibližně 35 km/h nebo vyšší.
D
E
Page 424 of 722

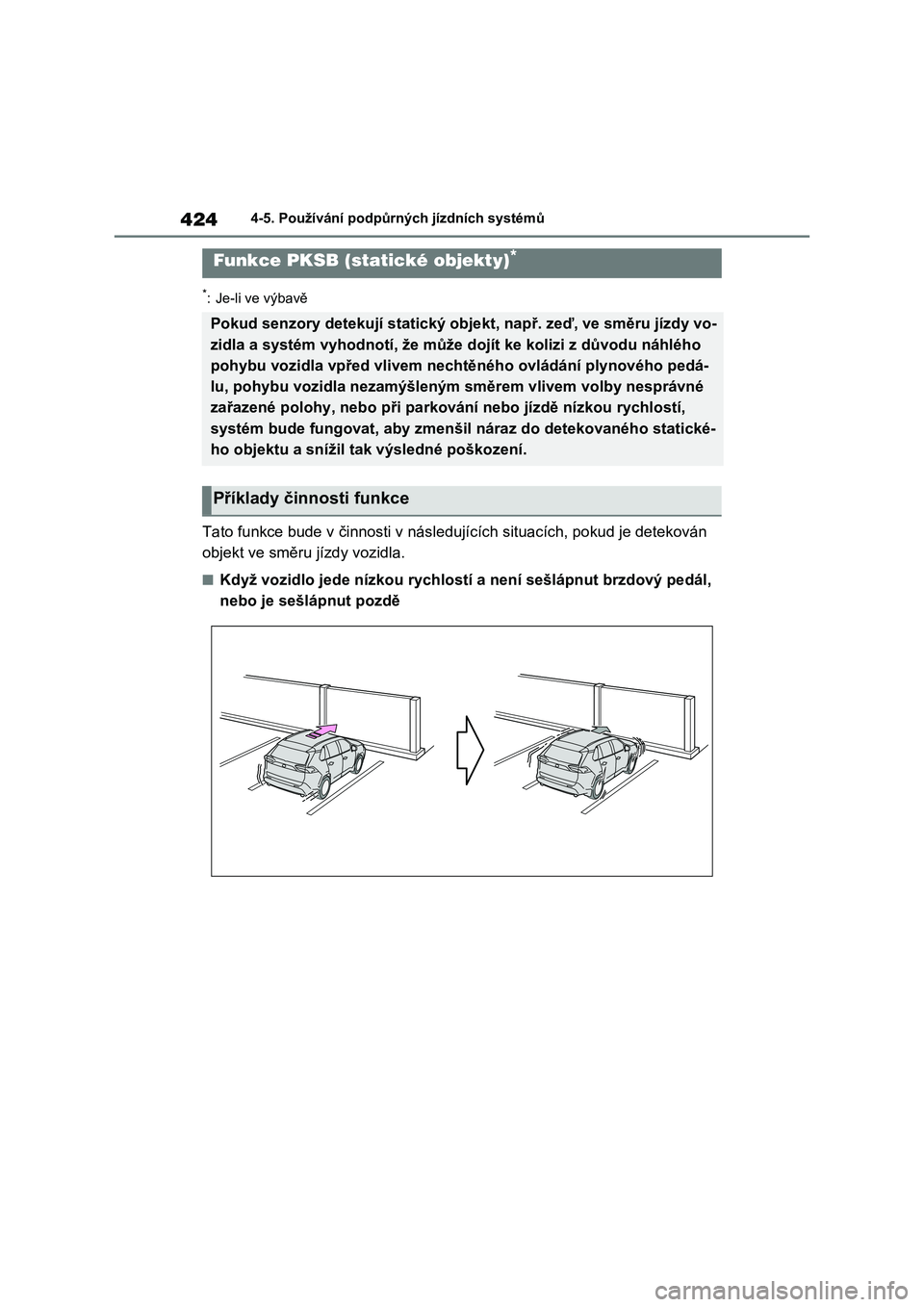

4244-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě
Tato funkce bude v činnosti v následujících situacích, pokud je detekován
objekt ve směru jízdy vozidla.
■Když vozidlo jede nízkou rychlostí a není sešlápnut brzdový ped ál,
nebo je sešlápnut pozdě
Funkce PKSB (statické objekty)*
Pokud senzory detekují static ký objekt, např. zeď, ve směru jízdy vo-
zidla a systém vyhodnotí, že může dojít ke kolizi z důvodu náhlého
pohybu vozidla vpřed vlivem nech těného ovládání plynového pedá-
lu, pohybu vozidla nezamýšleným směrem vlivem volby nesprávné
zařazené polohy, nebo při parkov ání nebo jízdě nízkou rychlostí,
systém bude fungovat, aby zmenšil náraz do detekovaného statick é-
ho objektu a snížil tak výsledné poškození.
Příklady činnosti funkce
Page 425 of 722

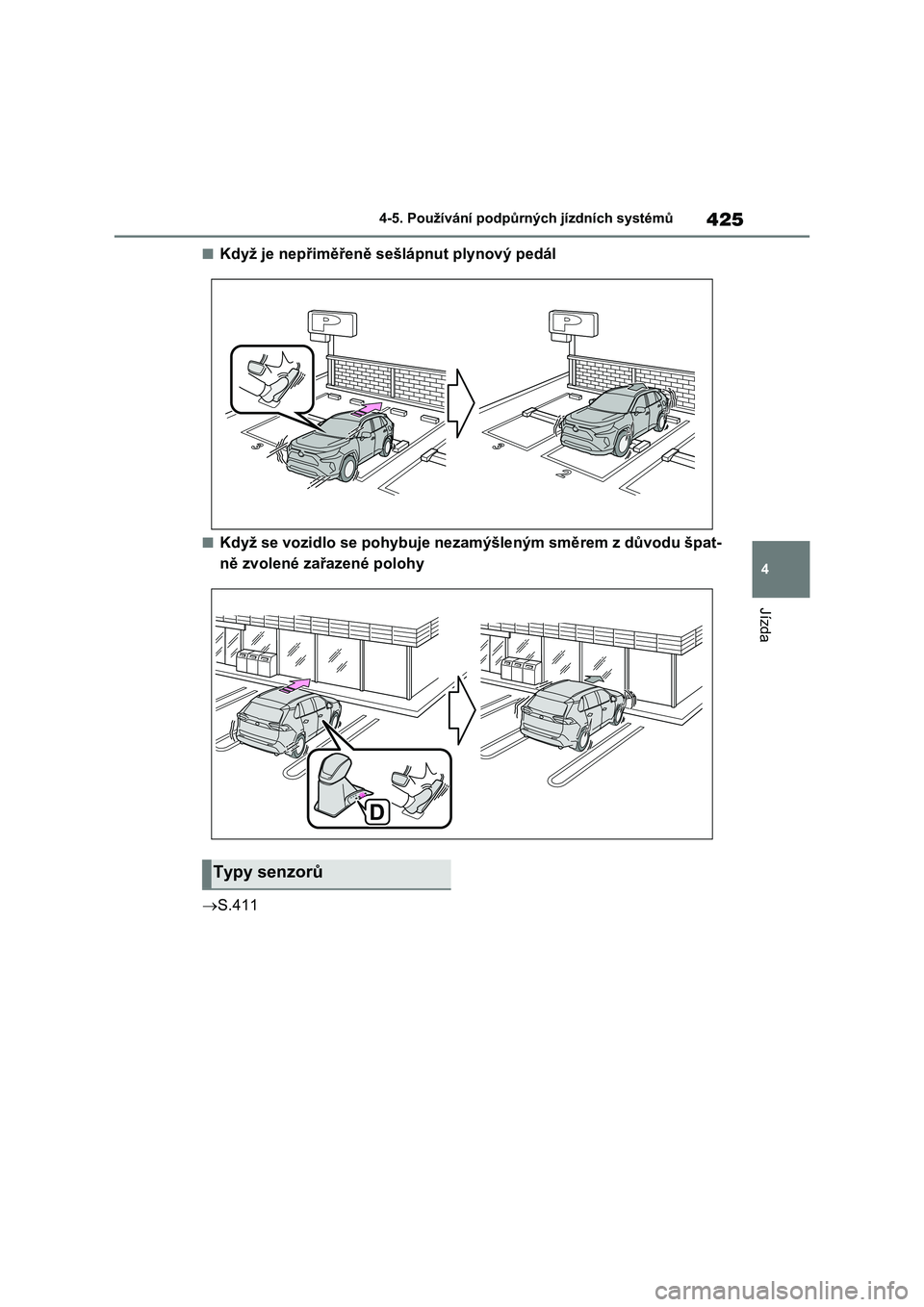

425
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Když je nepřiměřeně se šlápnut plynový pedál
■Když se vozidlo se pohybuje nezamýšleným směrem z důvodu špat-
ně zvolené zařazené polohy
S.411
Typy senzorů
Page 426 of 722

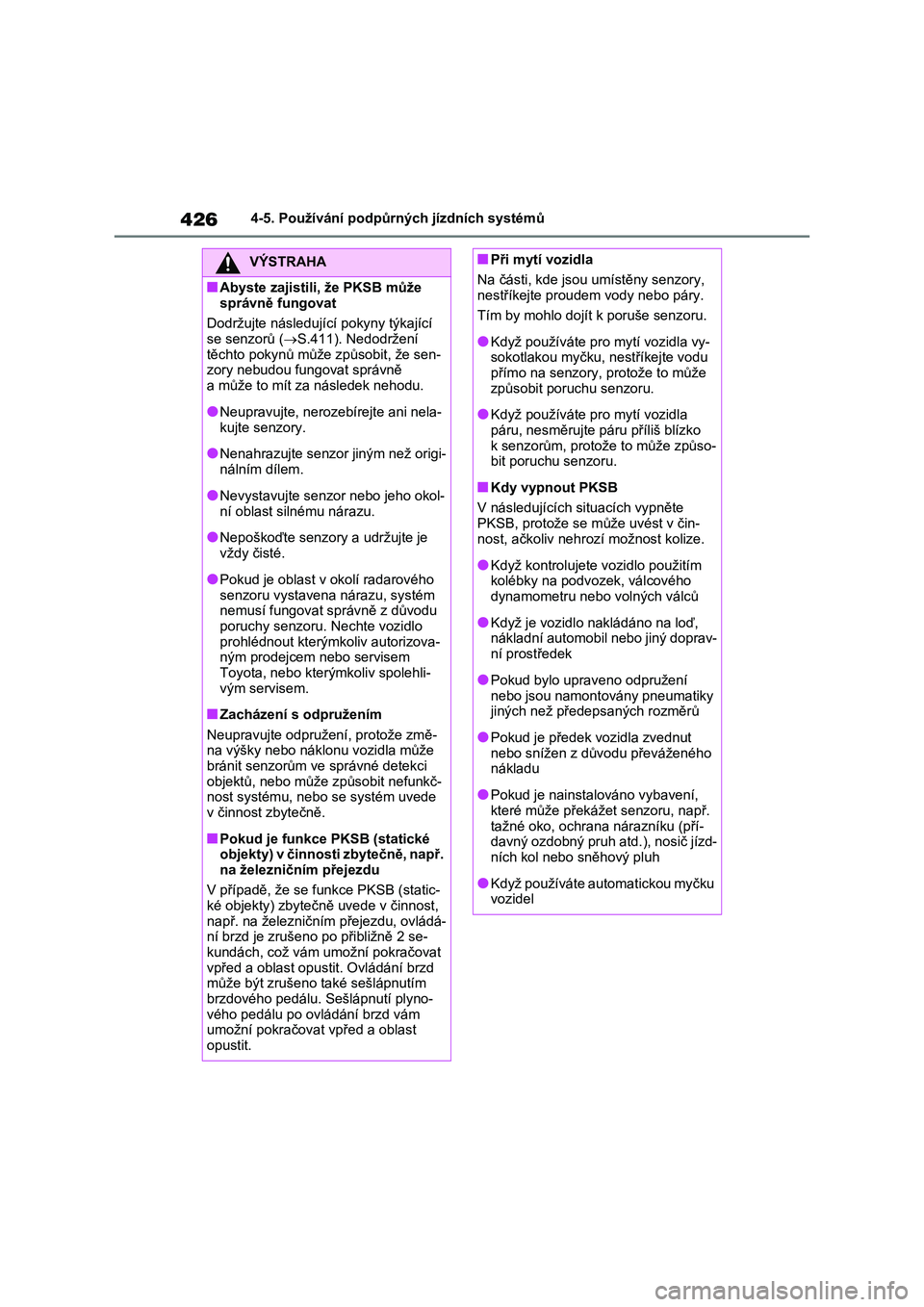

4264-5. Používání podpůrných jízdních systémů
VÝSTRAHA
■Abyste zajistili, že PKSB může
správně fungovat
Dodržujte následujíc í pokyny týkající se senzorů ( S.411). Nedodržení
těchto pokynů může způsobit, že sen-
zory nebudou fungovat správně a může to mít za následek nehodu.
●Neupravujte, nerozebírejte ani nela-
kujte senzory.
●Nenahrazujte senzor jiným než origi-
nálním dílem.
●Nevystavujte senzo r nebo jeho okol-
ní oblast silnému nárazu.
●Nepoškoďte senzory a udržujte je
vždy čisté.
●Pokud je oblast v okolí radarového
senzoru vystavena nárazu, systém nemusí fungovat správně z důvodu
poruchy senzoru. Nechte vozidlo
prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehli-
vým servisem.
■Zacházení s odpružením
Neupravujte odpružení, protože změ- na výšky nebo náklonu vozidla může
bránit senzorům ve správné detekci
objektů, nebo může způsobit nefunkč- nost systému, nebo se systém uvede
v činnost zbytečně.
■Pokud je funkce PKSB (statické
objekty) v činnosti zbytečně, např.
na železničním přejezdu
V případě, že se f unkce PKSB (static-
ké objekty) zbyteč ně uvede v činnost,
např. na železniční m přejezdu, ovládá- ní brzd je zrušeno po přibližně 2 se-
kundách, což vám umožní pokračovat
vpřed a oblast opustit. Ovládání brzd může být zrušeno také sešlápnutím
brzdového pedálu. S ešlápnutí plyno-
vého pedálu po ovládání brzd vám umožní pokračovat vpřed a oblast
opustit.
■Při mytí vozidla
Na části, kde jsou umístěny senzory,
nestříkejte prou dem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, nestříkejte vodu přímo na senzory, protože to může
způsobit poruchu senzoru.
●Když používáte pro mytí vozidla
páru, nesměrujte páru příliš blízko
k senzorům, protož e to může způso- bit poruchu senzoru.
■Kdy vypnout PKSB
V následujících situacích vypněte
PKSB, protože se mů že uvést v čin-
nost, ačkoliv nehroz í možnost kolize.
●Když kontrolujete vozidlo použitím
kolébky na podvozek, válcového dynamometru nebo volných válců
●Když je vozidlo nakládáno na loď, nákladní automobil nebo jiný doprav-
ní prostředek
●Pokud bylo upraveno odpružení
nebo jsou namontovány pneumatiky
jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut
nebo snížen z důvodu převáženého nákladu
●Pokud je nainsta lováno vybavení, které může překážet senzoru, např.
tažné oko, ochrana nárazníku (pří-
davný ozdobný pruh atd.), nosič jízd- ních kol nebo sněhový pluh
●Když používáte automatickou myčku vozidel
Page 427 of 722

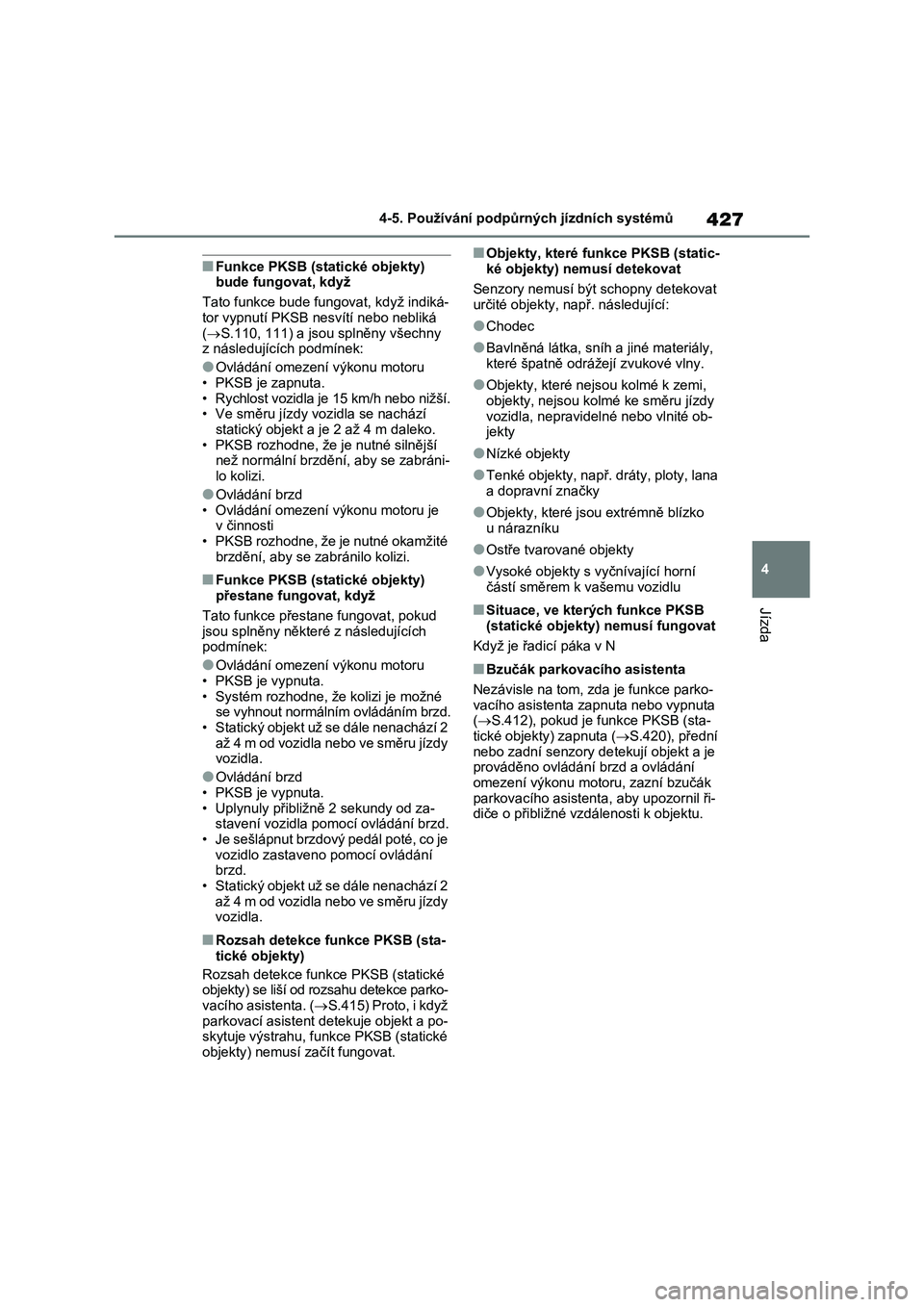

427
4 4-5. Používání podpůrných jízdních systémů
Jízda
■Funkce PKSB (statické objekty)
bude fungovat, když
Tato funkce bude fungovat, když indiká-
tor vypnutí PKSB nesvítí nebo nebliká
(S.110, 111) a jsou splněny všechny
z následujících podmínek:
●Ovládání omezení výkonu motoru
• PKSB je zapnuta.
• Rychlost vozidla je 15 km/h nebo nižší.
• Ve směru jízdy vozidla se nachází
statický objekt a je 2 až 4 m daleko.
• PKSB rozhodne, že je nutné silnější
než normální brzdění, aby se zabráni-
lo kolizi.
●Ovládání brzd
• Ovládání omezení výkonu motoru je
v činnosti
• PKSB rozhodne, že je nutné okamžité
brzdění, aby se zabránilo kolizi.
■Funkce PKSB (statické objekty)
přestane fungovat, když
Tato funkce přestane fungovat, pokud
jsou splněny některé z následujících
podmínek:
●Ovládání omezení výkonu motoru
• PKSB je vypnuta.
• Systém rozhodne, že kolizi je možné
se vyhnout normálním ovládáním brzd.
• Statický objekt už se dále nenachází 2
až 4 m od vozidla nebo ve směru jízdy
vozidla.
●Ovládání brzd
• PKSB je vypnuta.
• Uplynuly přibližně 2 sekundy od za-
stavení vozidla pomocí ovládání brzd.
• Je sešlápnut brzdový pedál poté, co je
vozidlo zastaveno pomocí ovládání
brzd.
• Statický objekt už se dále nenachází 2
až 4 m od vozidla nebo ve směru jízdy
vozidla.
■Rozsah detekce funkce PKSB (sta-
tické objekty)
Rozsah detekce funkce PKSB (statické
objekty) se liší od rozsahu detekce parko-
vacího asistenta. (S.415) Proto, i když
parkovací asistent detekuje objekt a po-
skytuje výstrahu, funkce PKSB (statické
objekty) nemusí začít fungovat.
■Objekty, které funkce PKSB (static-
ké objekty) nemusí detekovat
Senzory nemusí být schopny detekovat
určité objekty, např. následující:
●Chodec
●Bavlněná látka, sníh a jiné materiály,
které špatně odrážejí zvukové vlny.
●Objekty, které nejsou kolmé k zemi,
objekty, nejsou kolmé ke směru jízdy
vozidla, nepravidelné nebo vlnité ob-
jekty
●Nízké objekty
●Tenké objekty, např. dráty, ploty, lana
a dopravní značky
●Objekty, které jsou extrémně blízko
u nárazníku
●Ostře tvarované objekty
●Vysoké objekty s vyčnívající horní
částí směrem k vašemu vozidlu
■Situace, ve kterých funkce PKSB
(statické objekty) nemusí fungovat
Když je řadicí páka v N
■Bzučák parkovacího asistenta
Nezávisle na tom, zda je funkce parko-
vacího asistenta zapnuta nebo vypnuta
(S.412), pokud je funkce PKSB (sta-
tické objekty) zapnuta (S.420), přední
nebo zadní senzory detekují objekt a je
prováděno ovládání brzd a ovládání
omezení výkonu motoru, zazní bzučák
parkovacího asistenta, aby upozornil ři-
diče o přibližné vzdálenosti k objektu.
Page 428 of 722

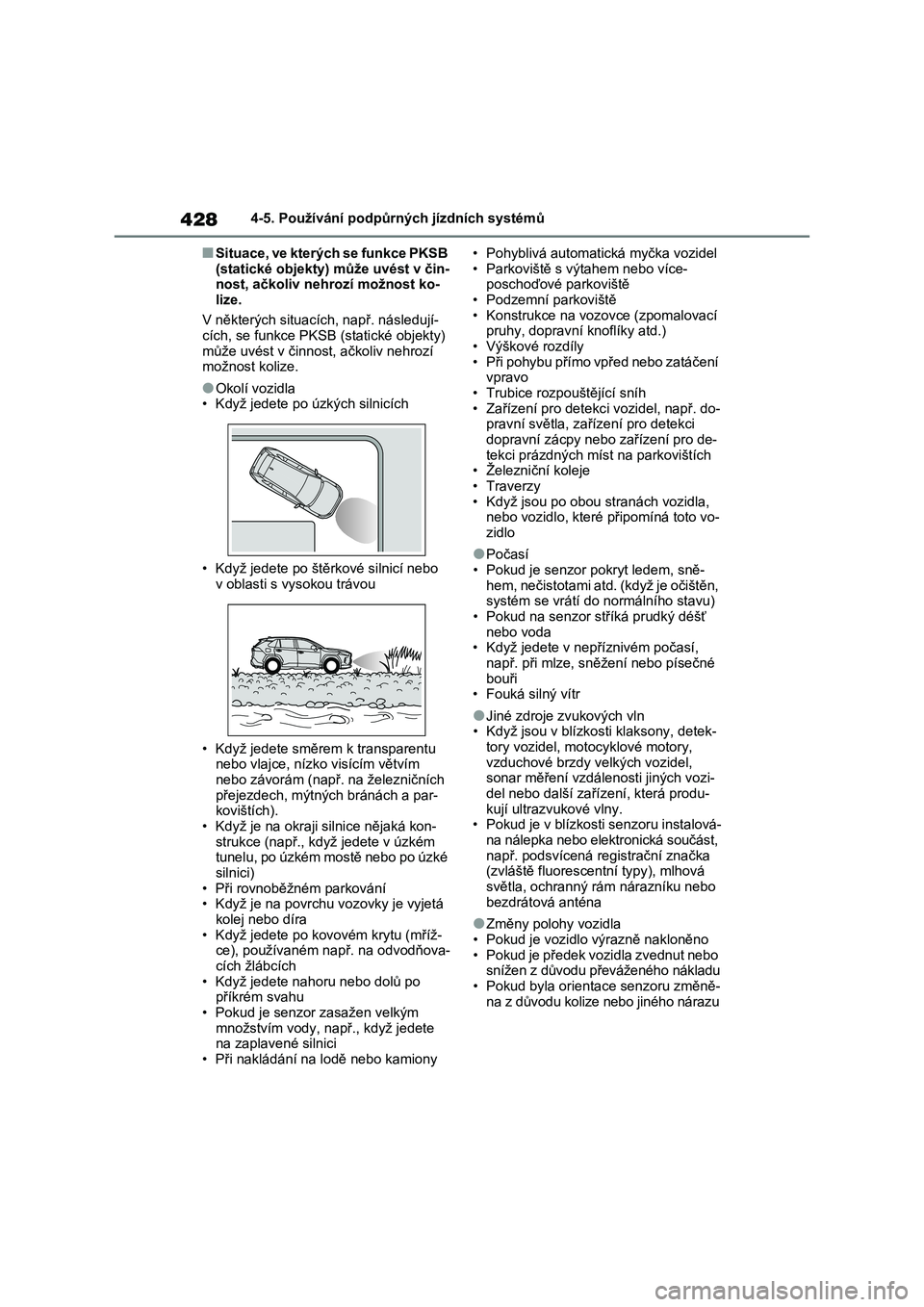

4284-5. Používání podpůrných jízdních systémů
■Situace, ve kterých se funkce PKSB
(statické objekty) může uvést v čin- nost, ačkoliv nehrozí možnost ko-
lize.
V některých situacích, např. následují- cích, se funkce PKSB (statické objekty)
může uvést v činnost, ačkoliv nehrozí
možnost kolize.
●Okolí vozidla
• Když jedete po úzkých silnicích
• Když jedete po štěrkové silnicí nebo
v oblasti s vysokou trávou
• Když jedete směrem k transparentu
nebo vlajce, nízko visícím větvím nebo závorám (např. na železničních
přejezdech, mýtných bránách a par-
kovištích). • Když je na okraji silnice nějaká kon-
strukce (např., kd yž jedete v úzkém
tunelu, po úzkém mostě nebo po úzké silnici)
• Při rovnoběžném parkování
• Když je na povrch u vozovky je vyjetá kolej nebo díra
• Když jedete po ko vovém krytu (mříž-
ce), používaném např. na odvodňova- cích žlábcích
• Když jedete nahoru nebo dolů po
příkrém svahu
• Pokud je senzor zasažen velkým množstvím vody, např., když jedete
na zaplavené silnici
• Při nakládání na lodě nebo kamiony
• Pohyblivá automatická myčka vozidel
• Parkoviště s výt ahem nebo více- poschoďové parkoviště
• Podzemní parkoviště
• Konstrukce na vozovce (zpomalovací pruhy, dopravní knoflíky atd.)
• Výškové rozdíly
• Při pohybu přímo vpřed nebo zatáčení vpravo
• Trubice rozpouštějící sníh
• Zařízení pro detekc i vozidel, např. do- pravní světla, zařízení pro detekci
dopravní zácpy nebo zařízení pro de-
tekci prázdných míst na parkovištích • Železniční koleje
• Traverzy
• Když jsou po obou stranách vozidla, nebo vozidlo, které p řipomíná toto vo-
zidlo
●Počasí
• Pokud je senzor pokryt ledem, sně-
hem, nečistotami atd. (když je očištěn, systém se vrátí do normálního stavu)
• Pokud na senzor st říká prudký déšť
nebo voda • Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné
bouři • Fouká silný vítr
●Jiné zdroje zvukových vln• Když jsou v blízkost i klaksony, detek-
tory vozidel, motocyklové motory,
vzduchové brzdy v elkých vozidel, sonar měření vzdálenosti jiných vozi-
del nebo další zaříz ení, která produ-
kují ultrazvukové vlny. • Pokud je v blízkosti senzoru instalová-
na nálepka nebo elektronická součást,
např. podsvícená registrační značka (zvláště fluorescentní typy), mlhová
světla, ochranný rám nárazníku nebo
bezdrátová anténa
●Změny polohy vozidla
• Pokud je vozidlo výrazně nakloněno
• Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého nákladu
• Pokud byla orientace senzoru změně-
na z důvodu kolize nebo jiného nárazu
Page 429 of 722

429
4
4-5. Používání podpůrných jízdních systémů
Jízda

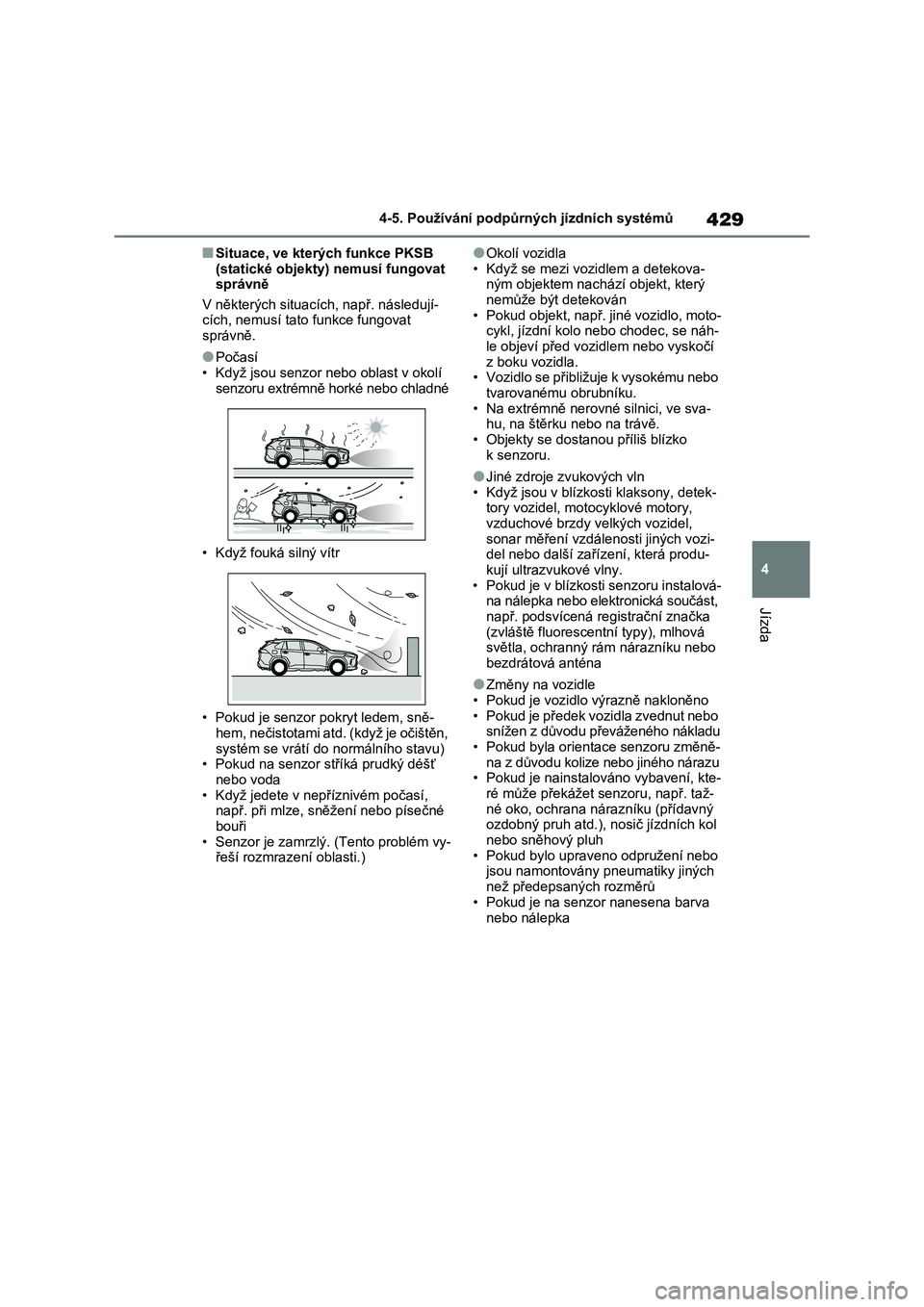

■Situace, ve kter ých funkce PKSB
(statické objekty) nemusí fungovat správně
V některých situacích, např. následují-
cích, nemusí tato funkce fungovat správně.
●Počasí• Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné
• Když fouká silný vítr
• Pokud je senzor pokryt ledem, sně- hem, nečistotami atd. (když je očištěn,
systém se vrátí do n ormálního stavu)
• Pokud na senzor stříká prudký déšť nebo voda
• Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné bouři
• Senzor je zamrzlý. (Tento problém vy-
řeší rozmrazení oblasti.)
●Okolí vozidla
• Když se mezi vozidlem a detekova- ným objektem nachází objekt, který
nemůže být detekován
• Pokud objekt, např. jiné vozidlo, moto- cykl, jízdní kolo nebo chodec, se náh-
le objeví před vozidlem nebo vyskočí
z boku vozidla. • Vozidlo se přibližuje k vysokému nebo
tvarovanému obrubníku.
• Na extrémně nerovné silnici, ve sva- hu, na štěrku nebo na trávě.
• Objekty se dostanou příliš blízko
k senzoru.
●Jiné zdroje zvukových vln
• Když jsou v blízkost i klaksony, detek- tory vozidel, motocyklové motory,
vzduchové brzdy v elkých vozidel,
sonar měření vzdálenosti jiných vozi- del nebo další zaříz ení, která produ-
kují ultrazvukové vlny.
• Pokud je v blízkosti senzoru instalová- na nálepka nebo elektronická součást,
např. podsvícená registrační značka
(zvláště fluorescentní typy), mlhová světla, ochranný rám nárazníku nebo
bezdrátová anténa
●Změny na vozidle
• Pokud je vozidlo výrazně nakloněno
• Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého nákladu
• Pokud byla orientace senzoru změně-
na z důvodu kolize nebo jiného nárazu • Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh
• Pokud bylo upraveno odpružení nebo jsou namontovány pneumatiky jiných
než předepsaných rozměrů
• Pokud je na senzor nanesena barva
nebo nálepka
Page 430 of 722

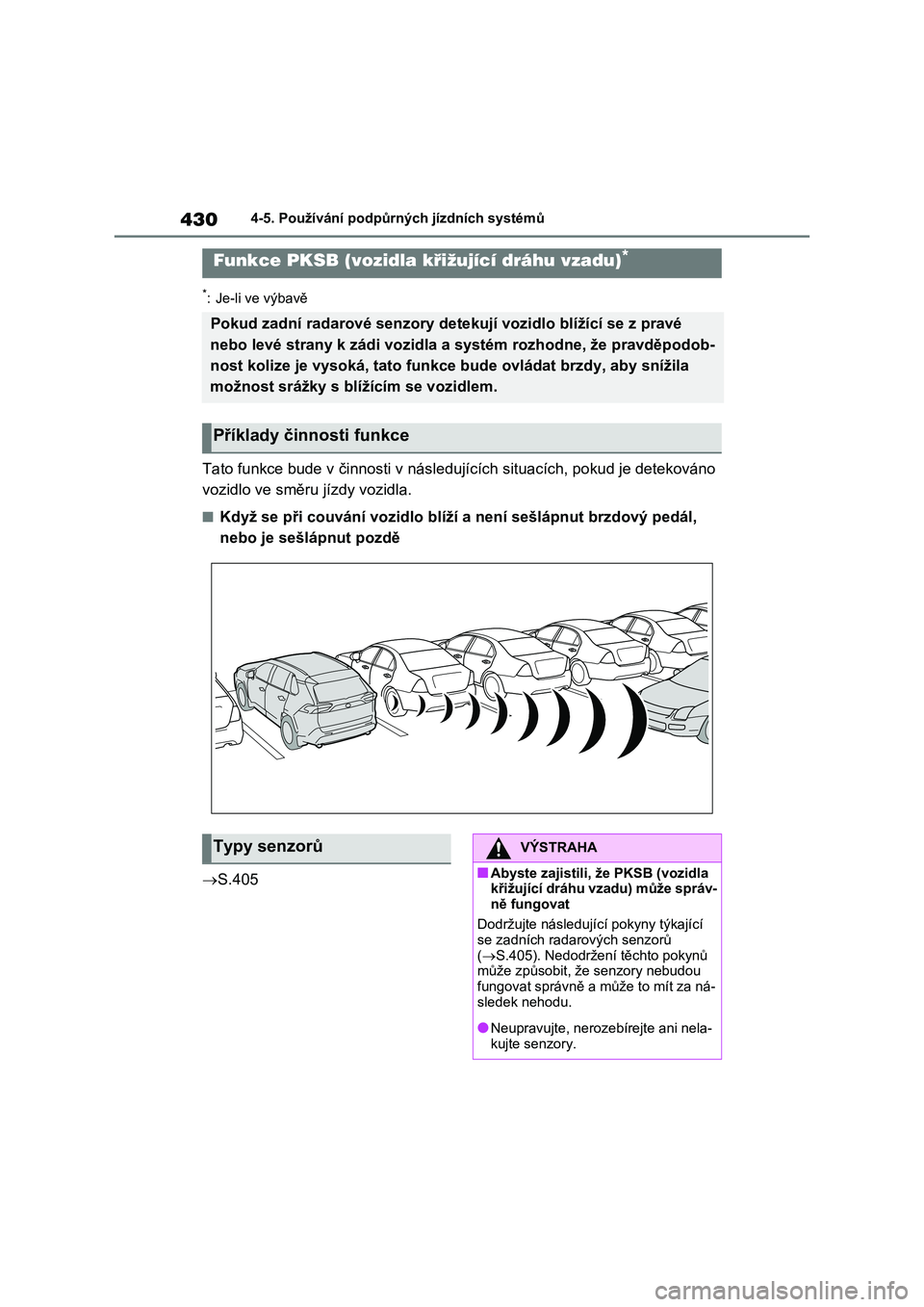

4304-5. Používání podpůrných jízdních systémů
*: Je-li ve výbavě
Tato funkce bude v činnosti v následujících situacích, pokud je detekováno
vozidlo ve směru jízdy vozidla.
■Když se při couvání vozidlo blí ží a není sešlápnut brzdový pedál,
nebo je sešlápnut pozdě
S.405
Funkce PKSB (vozidla křižující dráhu vzadu)*
Pokud zadní radarové senzory detekují vozidlo blížící se z pravé
nebo levé strany k zádi vozidla a systém rozhodne, že pravděpod ob-
nost kolize je vysoká, tato funkce bude ovládat brzdy, aby sníž ila
možnost srážky s blíž ícím se vozidlem.
Příklady činnosti funkce
Typy senzorůVÝSTRAHA
■Abyste zajistili, že PKSB (vozidla
křižující dráhu vzadu) může správ-
ně fungovat
Dodržujte následujíc í pokyny týkající
se zadních radarových senzorů
( S.405). Nedodržení těchto pokynů může způsobit, že senzory nebudou
fungovat správně a může to mít za ná-
sledek nehodu.
●Neupravujte, nerozebírejte ani nela-
kujte senzory.
