TOYOTA RAV4 2022 Manuale duso (in Italian)

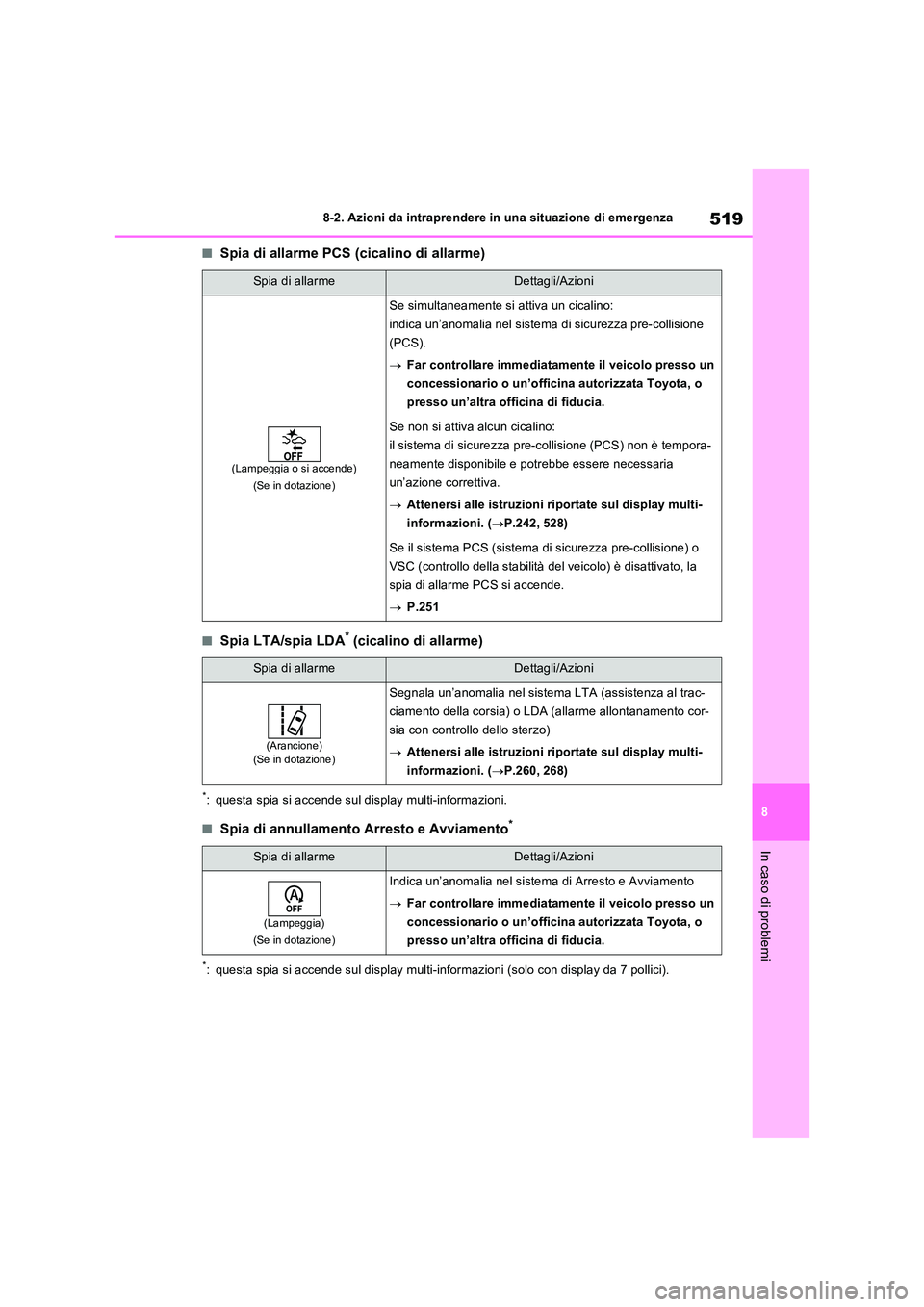

519
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Spia di allarme PCS (cicalino di allarme)
■Spia LTA/spia LDA* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni.
■Spia di annullamento Arresto e Avviamento*
*: questa spia si accende sul display multi-in formazioni (solo con display da 7 pollici).
Spia di allarmeDettagli/Azioni
(Lampeggia o si accende)
(Se in dotazione)
Se simultaneamente si attiva un cicalino:
indica un’anomalia nel sistema di sicurezza pre-collisione
(PCS).
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se non si attiva alcun cicalino:
il sistema di sicurezza pre-collisione (PCS) non è tempora-
neamente disponibile e potrebbe essere necessaria
un’azione correttiva.
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.242, 528)
Se il sistema PCS (sistema di sicurezza pre-collisione) o
VSC (controllo della stabilità del veicolo) è disattivato, la
spia di allarme PCS si accende.
 P.251
Spia di allarmeDettagli/Azioni
(Arancione) (Se in dotazione)
Segnala un’anomalia nel sistema LTA (assistenza al trac-
ciamento della corsia) o LDA (allarme allontanamento cor-
sia con controllo dello sterzo)
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.260, 268)
Spia di allarmeDettagli/Azioni
(Lampeggia)
(Se in dotazione)
Indica un’anomalia nel sistema di Arresto e Avviamento
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.

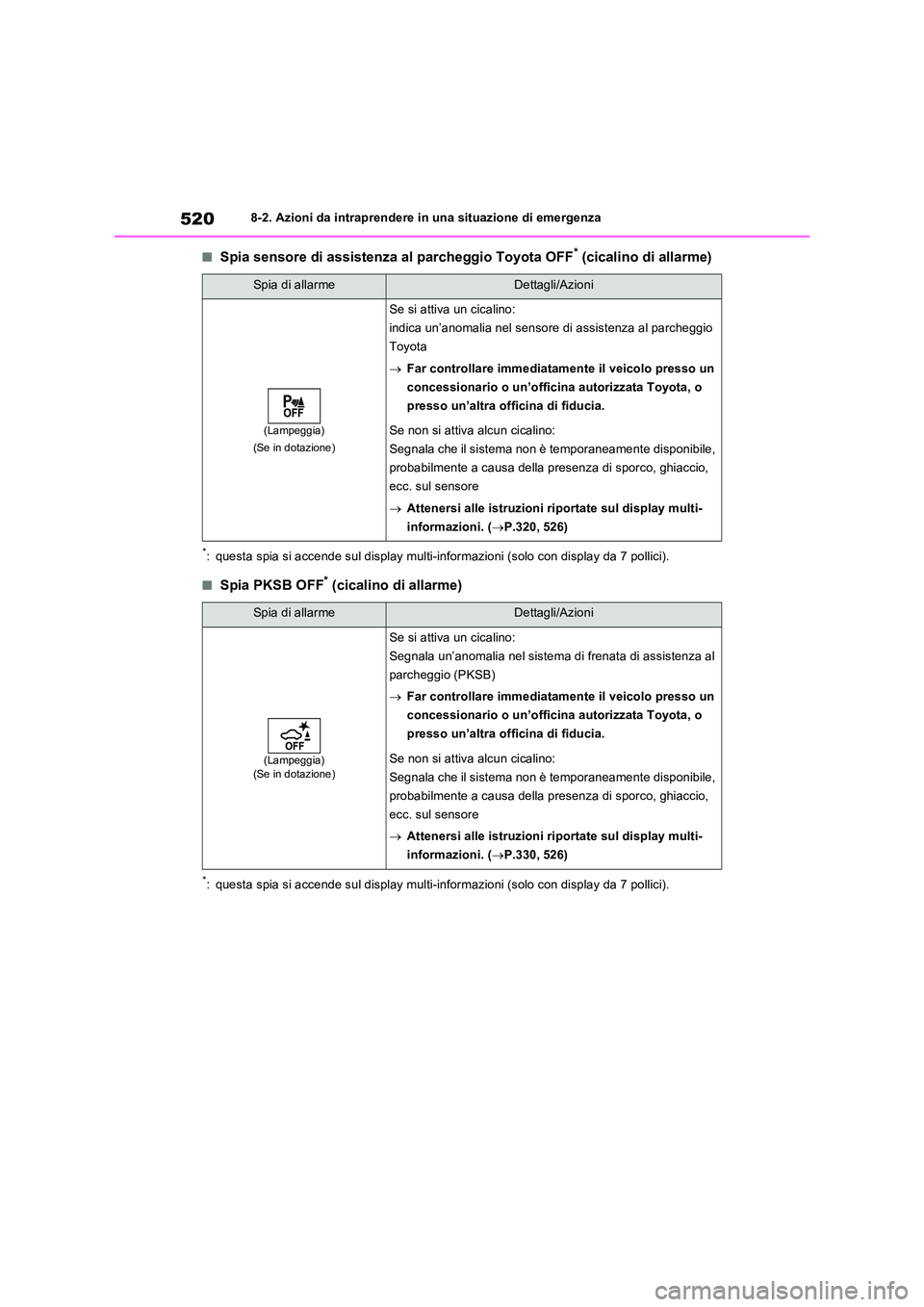

5208-2. Azioni da intraprendere in una situazione di emergenza
■Spia sensore di assistenza al parcheggio Toyota OFF* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni (solo con display da 7 pollici).
■Spia PKSB OFF* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni (solo con display da 7 pollici).
Spia di allarmeDettagli/Azioni
(Lampeggia)
(Se in dotazione)
Se si attiva un cicalino:
indica un’anomalia nel sensore di assistenza al parcheggio
Toyota
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se non si attiva alcun cicalino:
Segnala che il sistema non è temporaneamente disponibile,
probabilmente a causa della pres enza di sporco, ghiaccio,
ecc. sul sensore
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.320, 526)
Spia di allarmeDettagli/Azioni
(Lampeggia) (Se in dotazione)
Se si attiva un cicalino:
Segnala un’anomalia nel sistema di frenata di assistenza al
parcheggio (PKSB)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se non si attiva alcun cicalino:
Segnala che il sistema non è temporaneamente disponibile,
probabilmente a causa della pres enza di sporco, ghiaccio,
ecc. sul sensore
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.330, 526)

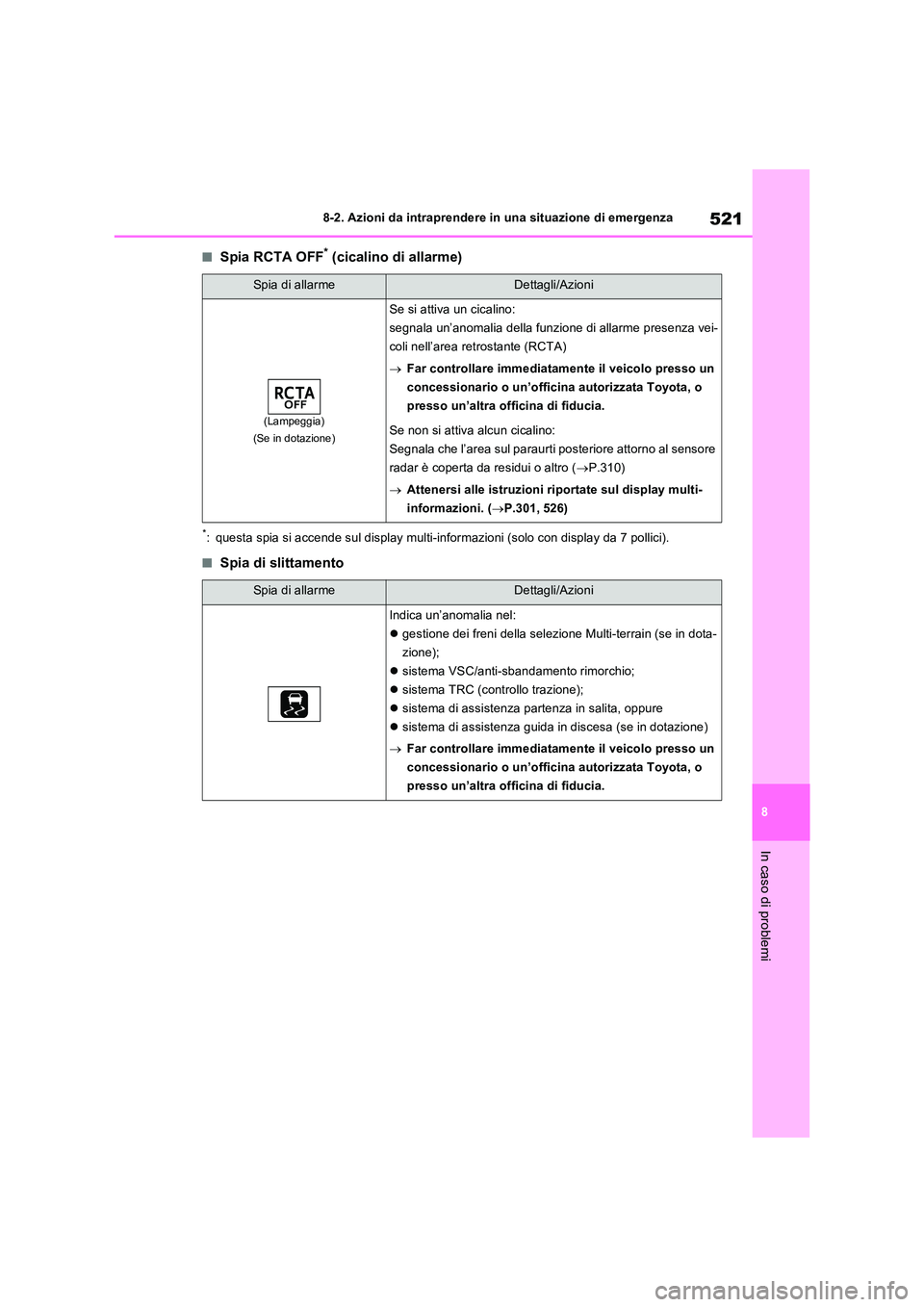

521
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Spia RCTA OFF* (cicalino di allarme)
*: questa spia si accende sul display multi-in formazioni (solo con display da 7 pollici).
■Spia di slittamento
Spia di allarmeDettagli/Azioni
(Lampeggia)
(Se in dotazione)
Se si attiva un cicalino:
segnala un’anomalia della funzione di allarme presenza vei-
coli nell’area retrostante (RCTA)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se non si attiva alcun cicalino:
Segnala che l’area sul paraurti posteriore attorno al sensore
radar è coperta da residui o altro ( P.310)
 Attenersi alle istruzioni riportate sul display multi-
informazioni. ( P.301, 526)
Spia di allarmeDettagli/Azioni
Indica un’anomalia nel:
 gestione dei freni della selezione Multi-terrain (se in dota-
zione);
 sistema VSC/anti-sbandamento rimorchio;
 sistema TRC (controllo trazione);
 sistema di assistenza partenza in salita, oppure
 sistema di assistenza guida in discesa (se in dotazione)
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.

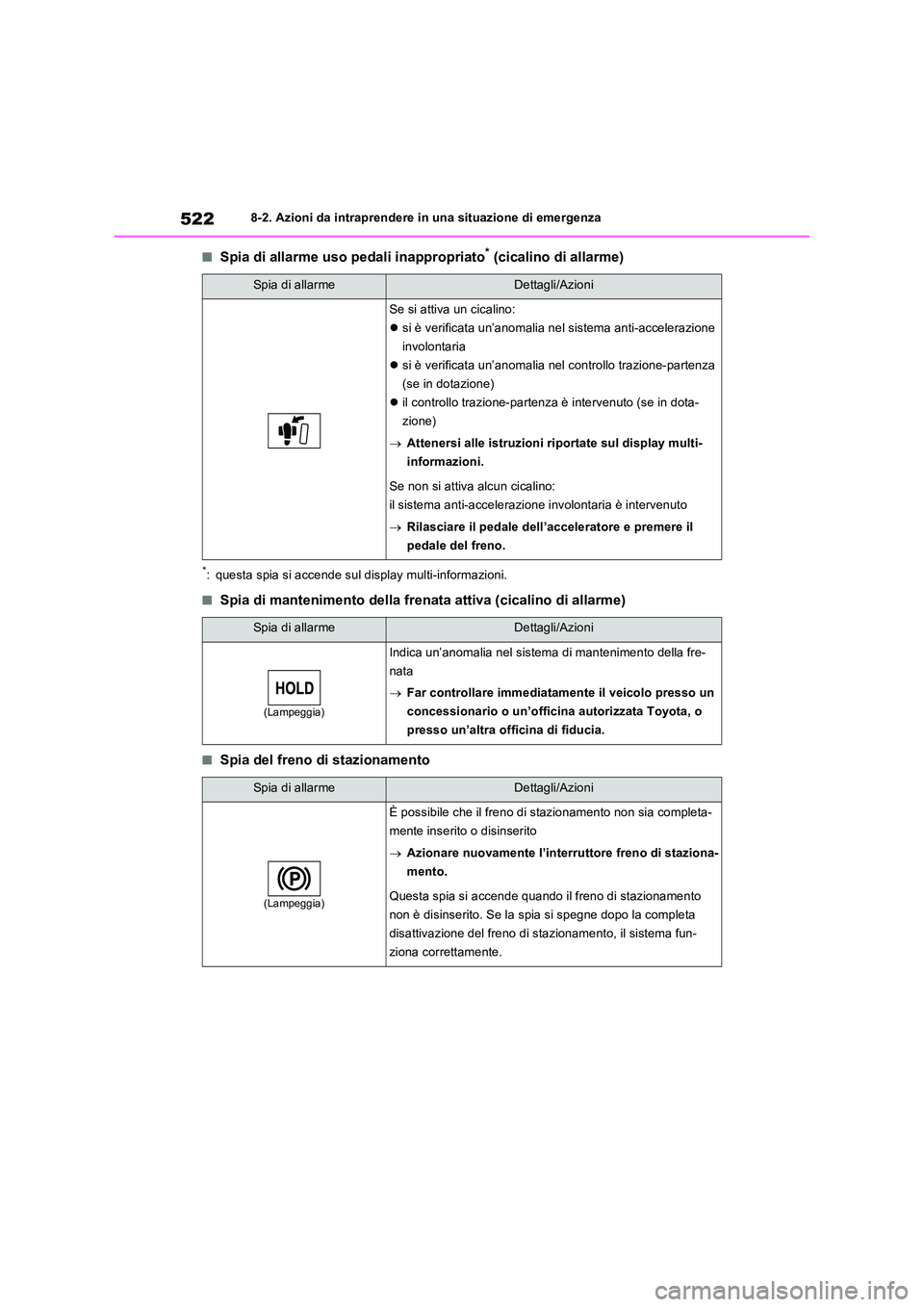

5228-2. Azioni da intraprendere in una situazione di emergenza
■Spia di allarme uso pedali inappropriato* (cicalino di allarme)
*: questa spia si accende sul display multi-informazioni.
■Spia di mantenimento della frenata attiva (cicalino di allarme)
■Spia del freno di stazionamento
Spia di allarmeDettagli/Azioni
Se si attiva un cicalino:
 si è verificata un’anomalia nel sistema anti-accelerazione
involontaria
 si è verificata un’anomalia nel controllo trazione-partenza
(se in dotazione)
 il controllo trazione-partenza è intervenuto (se in dota-
zione)
 Attenersi alle istruzioni riportate sul display multi-
informazioni.
Se non si attiva alcun cicalino:
il sistema anti-accelerazione involontaria è intervenuto
 Rilasciare il pedale dell’acceleratore e premere il
pedale del freno.
Spia di allarmeDettagli/Azioni
(Lampeggia)
Indica un’anomalia nel sistema di mantenimento della fre-
nata
 Far controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Spia di allarmeDettagli/Azioni
(Lampeggia)
È possibile che il freno di stazionamento non sia completa-
mente inserito o disinserito
 Azionare nuovamente l’interruttore freno di staziona-
mento.
Questa spia si accende quando il freno di stazionamento
non è disinserito. Se la spia si spegne dopo la completa
disattivazione del freno di stazionamento, il sistema fun-
ziona correttamente.

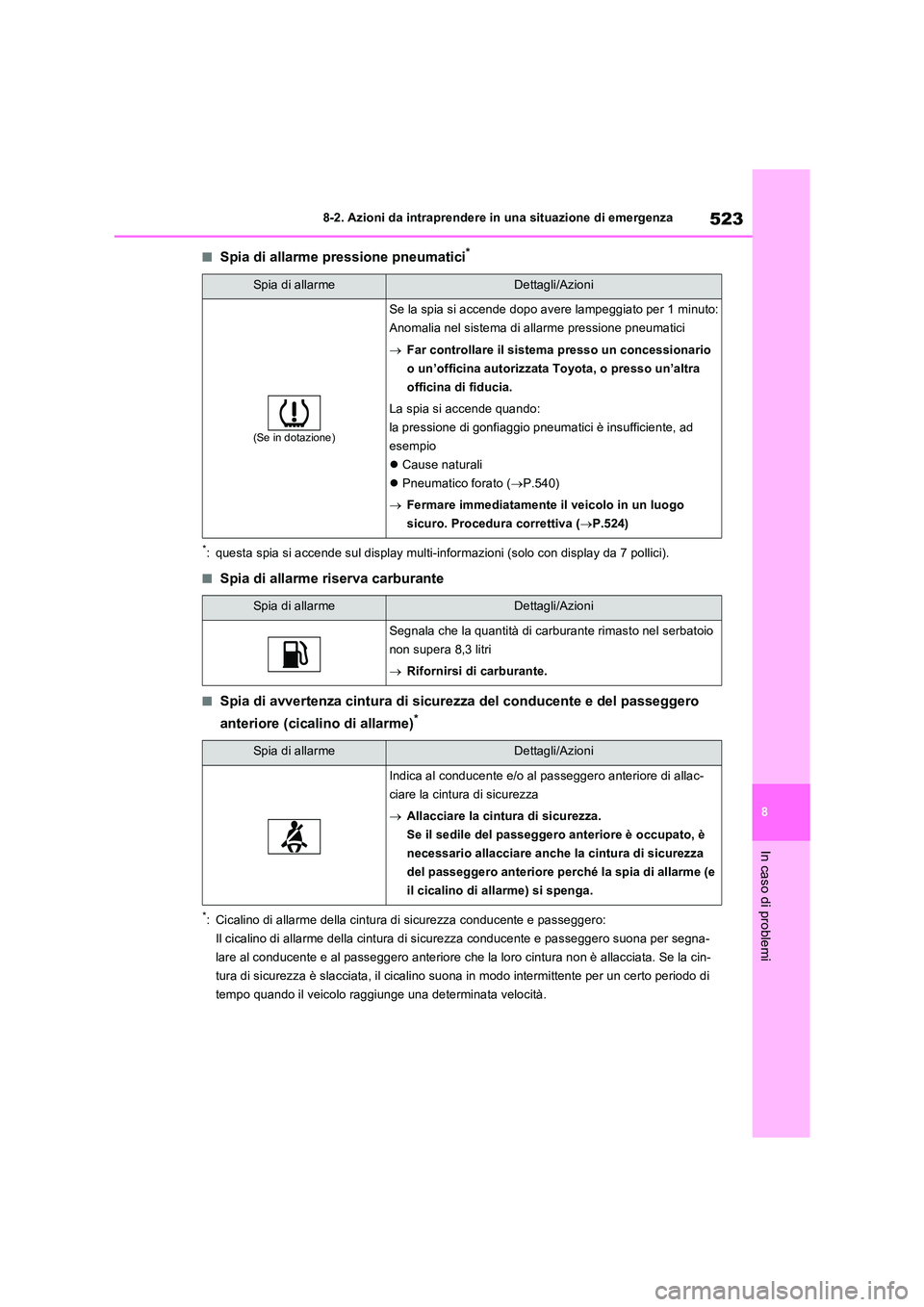

523
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Spia di allarme pressione pneumatici*
*: questa spia si accende sul display multi-in formazioni (solo con display da 7 pollici).
■Spia di allarme riserva carburante
■Spia di avvertenza cintura di sicurezza del conducente e del passeggero
anteriore (cicalino di allarme)*
*: Cicalino di allarme della cintura di sicurezza conducente e passeggero:
Il cicalino di allarme della cintura di si curezza conducente e passeggero suona per segna-
lare al conducente e al passeggero anteriore che la loro cintura non è allacciata. Se la cin-
tura di sicurezza è slacciata, il cicalino suona in modo intermittente per un certo periodo di
tempo quando il veicolo raggiunge una determinata velocità.
Spia di allarmeDettagli/Azioni
(Se in dotazione)
Se la spia si accende dopo avere lampeggiato per 1 minuto:
Anomalia nel sistema di allarme pressione pneumatici
 Far controllare il sistema presso un concessionario
o un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
La spia si accende quando:
la pressione di gonfiaggio pneumatici è insufficiente, ad
esempio
 Cause naturali
 Pneumatico forato (P.540)
 Fermare immediatamente il veicolo in un luogo
sicuro. Procedura correttiva ( P.524)
Spia di allarmeDettagli/Azioni
Segnala che la quantità di carburante rimasto nel serbatoio
non supera 8,3 litri
 Rifornirsi di carburante.
Spia di allarmeDettagli/Azioni
Indica al conducente e/o al passeggero anteriore di allac-
ciare la cintura di sicurezza
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è
necessario allacciare anche la cintura di sicurezza
del passeggero anteriore perché la spia di allarme (e
il cicalino di allarme) si spenga.

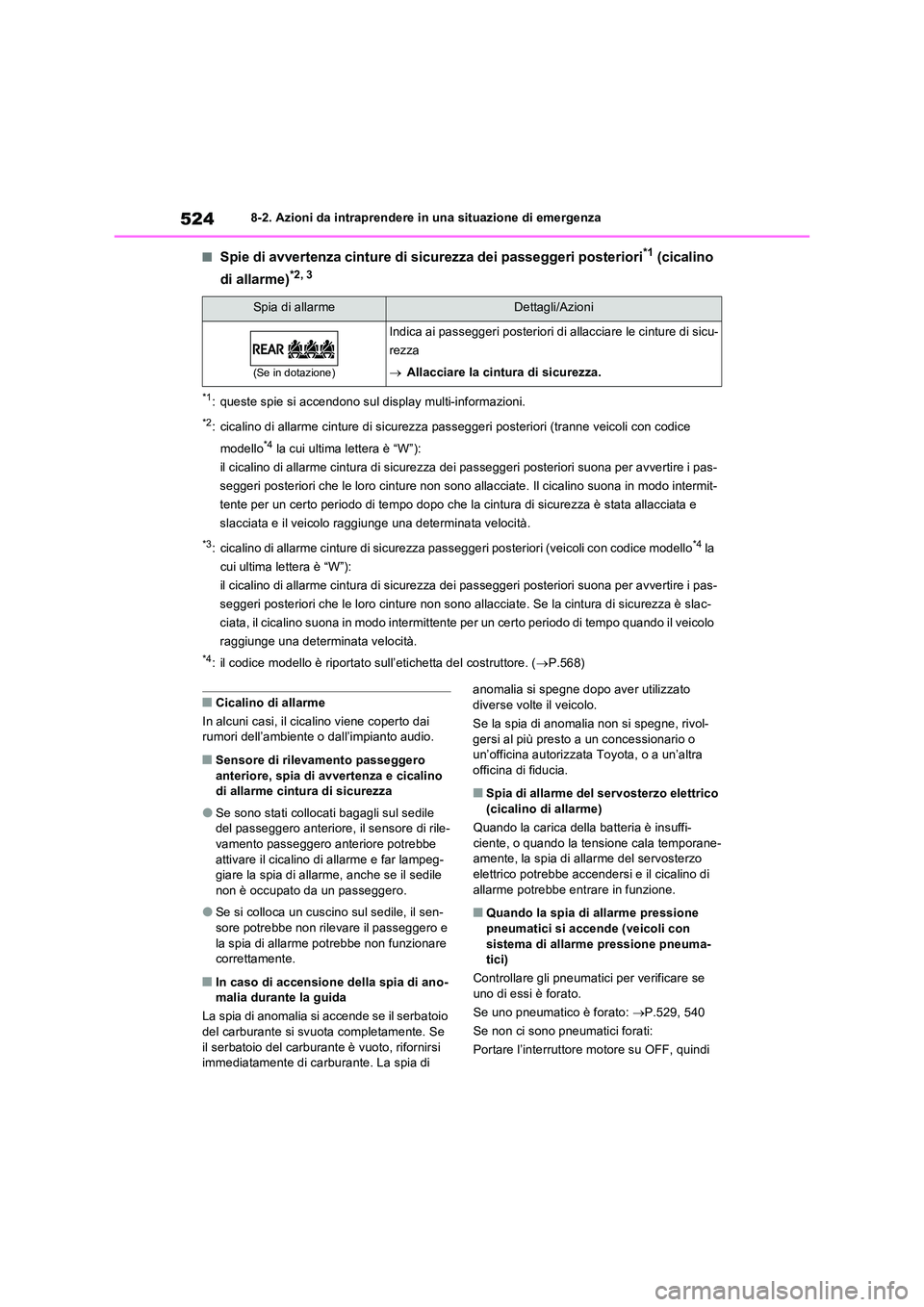

5248-2. Azioni da intraprendere in una situazione di emergenza
■Spie di avvertenza cinture di sicurezza dei passeggeri posteriori*1 (cicalino
di allarme)*2, 3
*1: queste spie si accendono sul display multi-informazioni.
*2: cicalino di allarme cinture di sicurezza passeggeri posteriori (tranne veicoli con codice
modello*4 la cui ultima lettera è “W”):
il cicalino di allarme cintura di sicurezza dei passeggeri posteriori suona per avvertire i pas-
seggeri posteriori che le loro cinture non sono allacciate. Il cicalino suona in modo intermit-
tente per un certo periodo di tempo dopo che la cintura di sicurezza è stata allacciata e
slacciata e il veicolo raggiunge una determinata velocità.
*3: cicalino di allarme cinture di sicurezza pas seggeri posteriori (veicoli con codice modello*4 la
cui ultima lettera è “W”):
il cicalino di allarme cintura di sicurezza dei passeggeri posteriori suona per avvertire i pas-
seggeri posteriori che le loro cinture non sono alla cciate. Se la cintura di sicurezza è slac-
ciata, il cicalino suona in modo intermittente per un certo periodo di tempo quando il veicolo
raggiunge una determinata velocità.
*4: il codice modello è riportato su ll’etichetta del costruttore. (P.568)
■Cicalino di allarme
In alcuni casi, il cicalino viene coperto dai rumori dell’ambiente o dall’impianto audio.
■Sensore di rilevamento passeggero
anteriore, spia di avvertenza e cicalino di allarme cintura di sicurezza
●Se sono stati collocati bagagli sul sedile del passeggero anteriore, il sensore di rile- vamento passeggero anteriore potrebbe
attivare il cicalino di allarme e far lampeg- giare la spia di allarme, anche se il sedile non è occupato da un passeggero.
●Se si colloca un cuscino sul sedile, il sen-sore potrebbe non rilevare il passeggero e
la spia di allarme potrebbe non funzionare correttamente.
■In caso di accensione della spia di ano-malia durante la guida
La spia di anomalia si accende se il serbatoio
del carburante si svuota completamente. Se il serbatoio del carburante è vuoto, rifornirsi immediatamente di carburante. La spia di
anomalia si spegne dopo aver utilizzato diverse volte il veicolo.
Se la spia di anomalia non si spegne, rivol-
gersi al più presto a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
■Spia di allarme del servosterzo elettrico
(cicalino di allarme)
Quando la carica della batteria è insuffi- ciente, o quando la tensione cala temporane-amente, la spia di allarme del servosterzo
elettrico potrebbe accendersi e il cicalino di allarme potrebbe entrare in funzione.
■Quando la spia di allarme pressione pneumatici si accende (veicoli con
sistema di allarme pressione pneuma- tici)
Controllare gli pneumatici per verificare se uno di essi è forato.
Se uno pneumatico è forato: P.529, 540
Se non ci sono pneumatici forati:
Portare l’interruttore motore su OFF, quindi
Spia di allarmeDettagli/Azioni
(Se in dotazione)
Indica ai passeggeri posteriori di allacciare le cinture di sicu-
rezza
 Allacciare la cintura di sicurezza.

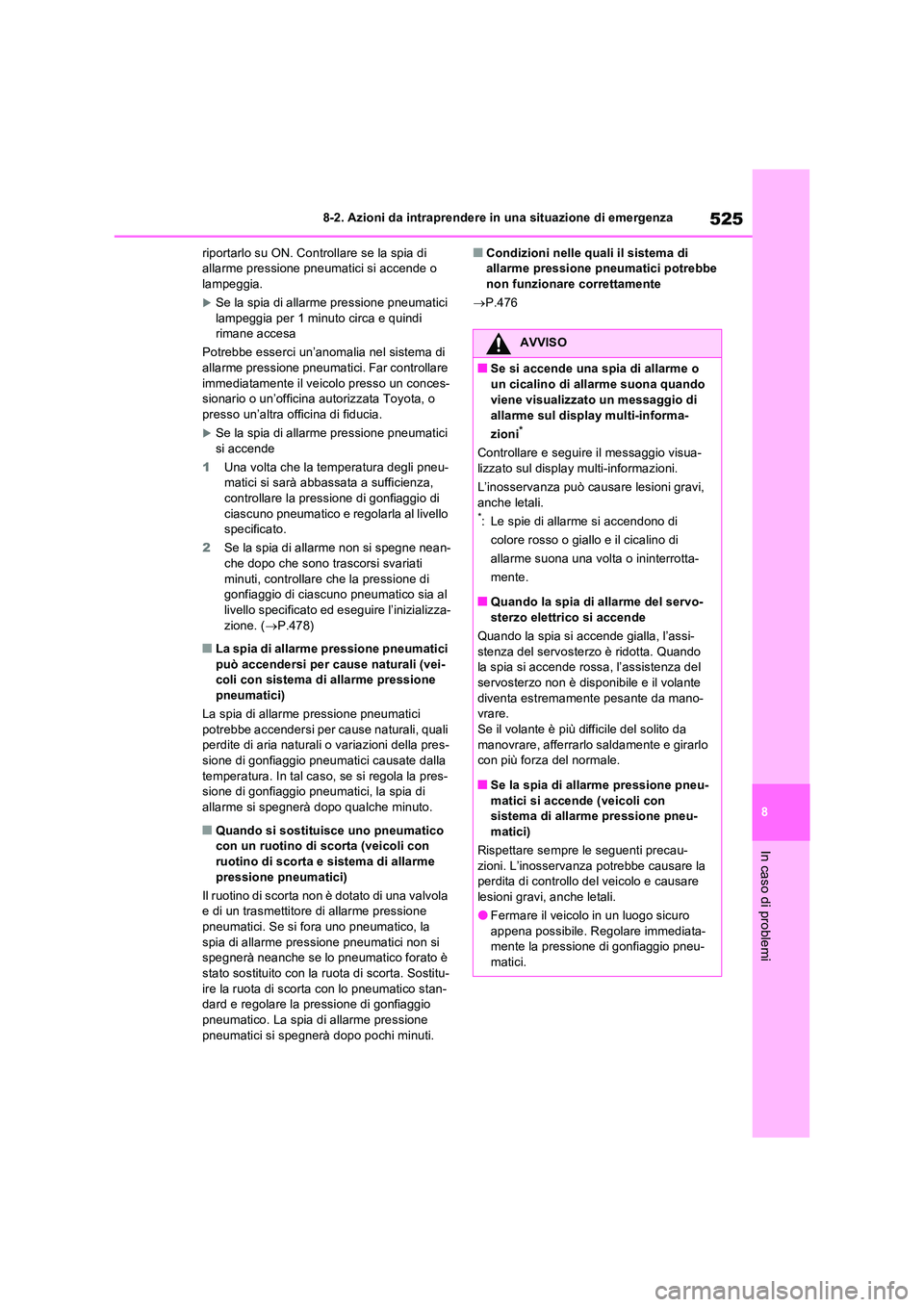

525
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
riportarlo su ON. Controllare se la spia di allarme pressione pneumatici si accende o lampeggia.
Se la spia di allarme pressione pneumatici
lampeggia per 1 minuto circa e quindi rimane accesa
Potrebbe esserci un’anomalia nel sistema di allarme pressione pneumatici. Far controllare
immediatamente il veicolo presso un conces- sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Se la spia di allarme pressione pneumatici
si accende
1 Una volta che la temperatura degli pneu- matici si sarà abbassata a sufficienza, controllare la pressione di gonfiaggio di
ciascuno pneumatico e regolarla al livello specificato.
2 Se la spia di allarme non si spegne nean- che dopo che sono trascorsi svariati
minuti, controllare che la pressione di gonfiaggio di ciascuno pneumatico sia al livello specificato ed eseguire l’inizializza-
zione. ( P.478)
■La spia di allarme pressione pneumatici può accendersi per cause naturali (vei-coli con sistema di allarme pressione
pneumatici)
La spia di allarme pressione pneumatici potrebbe accendersi per cause naturali, quali perdite di aria naturali o variazioni della pres-
sione di gonfiaggio pneumatici causate dalla temperatura. In tal caso, se si regola la pres-sione di gonfiaggio pneumatici, la spia di
allarme si spegnerà dopo qualche minuto.
■Quando si sostituisce uno pneumatico con un ruotino di scorta (veicoli con ruotino di scorta e sistema di allarme
pressione pneumatici)
Il ruotino di scorta non è dotato di una valvola e di un trasmettitore di allarme pressione pneumatici. Se si fora uno pneumatico, la
spia di allarme pressione pneumatici non si spegnerà neanche se lo pneumatico forato è stato sostituito con la ruota di scorta. Sostitu-
ire la ruota di scorta con lo pneumatico stan- dard e regolare la pressione di gonfiaggio pneumatico. La spia di allarme pressione
pneumatici si spegnerà dopo pochi minuti.
■Condizioni nelle quali il sistema di allarme pressione pneumatici potrebbe non funzionare correttamente
 P.476
AVVISO
■Se si accende una spia di allarme o
un cicalino di allarme suona quando
viene visualizzato un messaggio di allarme sul display multi-informa-
zioni*
Controllare e seguire il messaggio visua- lizzato sul display multi-informazioni.
L’inosservanza può causare lesioni gravi,
anche letali.*: Le spie di allarme si accendono di
colore rosso o giallo e il cicalino di
allarme suona una volta o ininterrotta-
mente.
■Quando la spia di allarme del servo- sterzo elettrico si accende
Quando la spia si accende gialla, l’assi-
stenza del servosterzo è ridotta. Quando la spia si accende rossa, l’assistenza del servosterzo non è disponibile e il volante
diventa estremamente pesante da mano- vrare.Se il volante è più difficile del solito da
manovrare, afferrarlo saldamente e girarlo con più forza del normale.
■Se la spia di allarme pressione pneu-
matici si accende (veicoli con sistema di allarme pressione pneu-matici)
Rispettare sempre le seguenti precau-
zioni. L’inosservanza potrebbe causare la perdita di controllo del veicolo e causare lesioni gravi, anche letali.
●Fermare il veicolo in un luogo sicuro
appena possibile. Regolare immediata- mente la pressione di gonfiaggio pneu-matici.

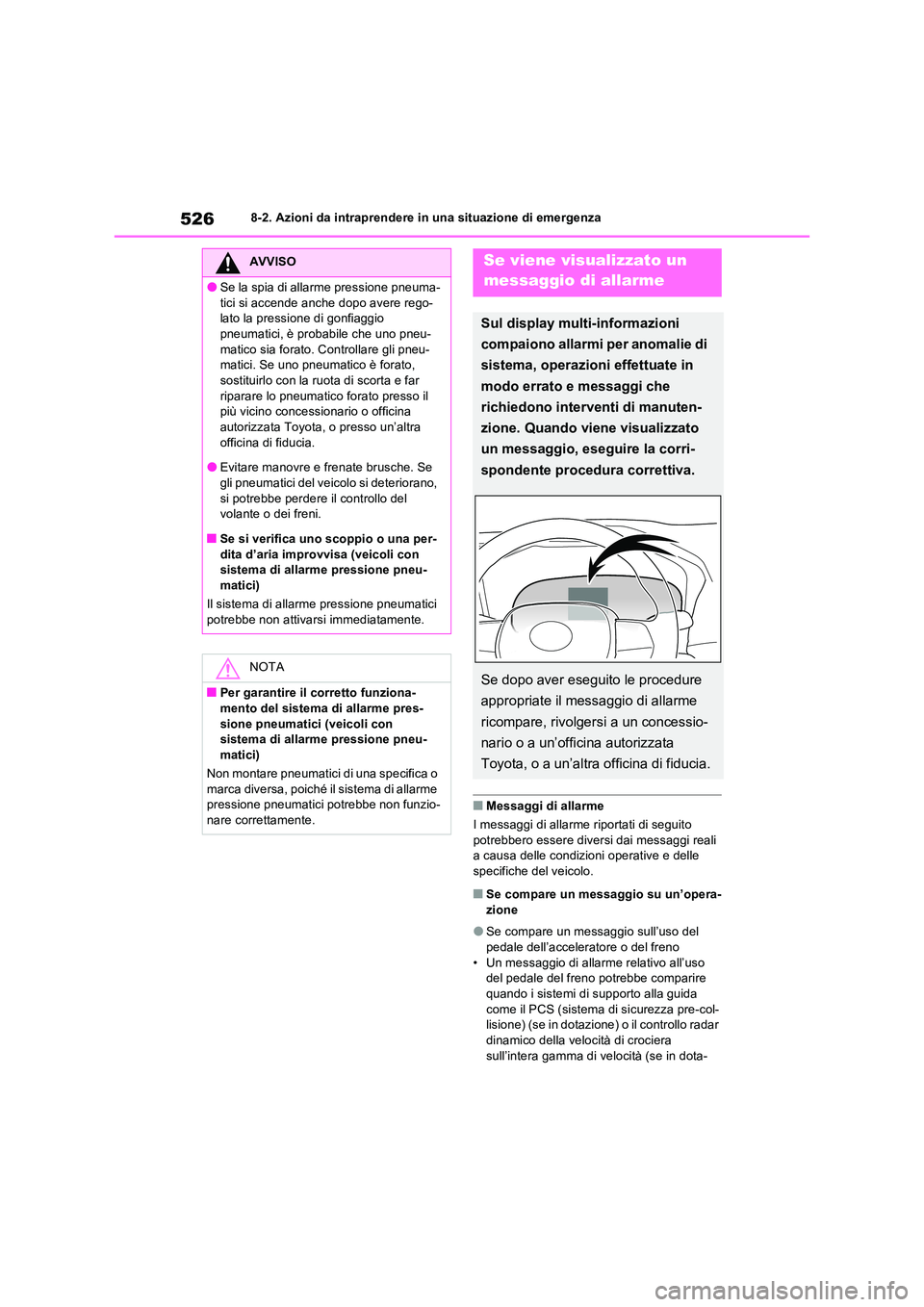

5268-2. Azioni da intraprendere in una situazione di emergenza
■Messaggi di allarme
I messaggi di allarme riportati di seguito
potrebbero essere diversi dai messaggi reali a causa delle condizioni operative e delle specifiche del veicolo.
■Se compare un messaggio su un’opera-
zione
●Se compare un messaggio sull’uso del
pedale dell’acceleratore o del freno • Un messaggio di allarme relativo all’uso del pedale del freno potrebbe comparire
quando i sistemi di supporto alla guida come il PCS (sistema di sicurezza pre-col-lisione) (se in dotazione) o il controllo radar
dinamico della velocità di crociera sull’intera gamma di velocità (se in dota-
AVVISO
●Se la spia di allarme pressione pneuma-
tici si accende anche dopo avere rego- lato la pressione di gonfiaggio pneumatici, è probabile che uno pneu-
matico sia forato. Controllare gli pneu- matici. Se uno pneumatico è forato, sostituirlo con la ruota di scorta e far
riparare lo pneumatico forato presso il più vicino concessionario o officina autorizzata Toyota, o presso un’altra
officina di fiducia.
●Evitare manovre e frenate brusche. Se gli pneumatici del veicolo si deteriorano,
si potrebbe perdere il controllo del volante o dei freni.
■Se si verifica uno scoppio o una per-
dita d’aria improvvisa (veicoli con sistema di allarme pressione pneu-matici)
Il sistema di allarme pressione pneumatici
potrebbe non attivarsi immediatamente.
NOTA
■Per garantire il corretto funziona- mento del sistema di allarme pres-
sione pneumatici (veicoli con sistema di allarme pressione pneu-matici)
Non montare pneumatici di una specifica o
marca diversa, poiché il sistema di allarme pressione pneumatici potrebbe non funzio-nare correttamente.
Se viene visualizzato un
messaggio di allarme
Sul display multi-informazioni
compaiono allarmi per anomalie di
sistema, operazioni effettuate in
modo errato e messaggi che
richiedono interventi di manuten-
zione. Quando viene visualizzato
un messaggio, eseguire la corri-
spondente procedura correttiva.
Se dopo aver eseguito le procedure
appropriate il messaggio di allarme
ricompare, rivolgersi a un concessio-
nario o a un’officina autorizzata
Toyota, o a un’altra officina di fiducia.

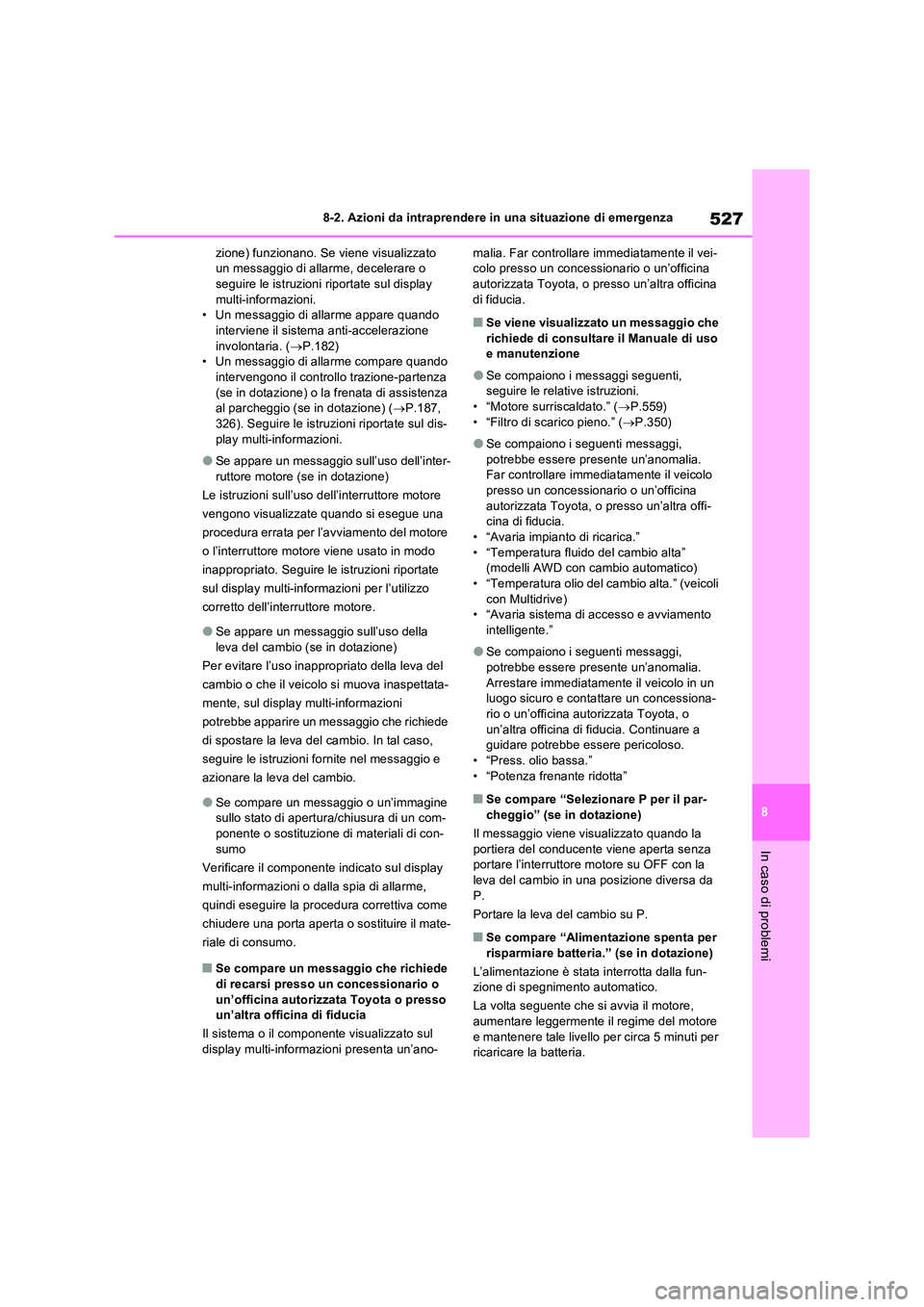

527
8
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
zione) funzionano. Se viene visualizzato un messaggio di allarme, decelerare o seguire le istruzioni riportate sul display
multi-informazioni. • Un messaggio di allarme appare quando interviene il sistema anti-accelerazione
involontaria. ( P.182) • Un messaggio di allarme compare quando intervengono il controllo trazione-partenza
(se in dotazione) o la frenata di assistenza al parcheggio (se in dotazione) ( P.187, 326). Seguire le istruzioni riportate sul dis-
play multi-informazioni.
●Se appare un messaggio sull’uso dell’inter-
ruttore motore (se in dotazione)
Le istruzioni sull’uso dell’interruttore motore
vengono visualizzate quando si esegue una
procedura errata per l’avviamento del motore
o l’interruttore motore viene usato in modo
inappropriato. Seguire le istruzioni riportate
sul display multi-informazioni per l’utilizzo
corretto dell’interruttore motore.
●Se appare un messaggio sull’uso della leva del cambio (se in dotazione)
Per evitare l’uso inappropriato della leva del
cambio o che il veicolo si muova inaspettata-
mente, sul display multi-informazioni
potrebbe apparire un messaggio che richiede
di spostare la leva del cambio. In tal caso,
seguire le istruzioni fornite nel messaggio e
azionare la leva del cambio.
●Se compare un messaggio o un’immagine sullo stato di apertura/chiusura di un com-ponente o sostituzione di materiali di con-
sumo
Verificare il componente indicato sul display
multi-informazioni o dalla spia di allarme,
quindi eseguire la procedura correttiva come
chiudere una porta aperta o sostituire il mate-
riale di consumo.
■Se compare un messaggio che richiede
di recarsi presso un concessionario o un’officina autorizzata Toyota o presso un’altra officina di fiducia
Il sistema o il componente visualizzato sul
display multi-informazioni presenta un’ano-
malia. Far controllare immediatamente il vei- colo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina
di fiducia.
■Se viene visualizzato un messaggio che richiede di consultare il Manuale di uso e manutenzione
●Se compaiono i messaggi seguenti, seguire le relative istruzioni.
• “Motore surriscaldato.” ( P.559) • “Filtro di scarico pieno.” ( P.350)
●Se compaiono i seguenti messaggi, potrebbe essere presente un’anomalia.Far controllare immediatamente il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra offi-cina di fiducia.
• “Avaria impianto di ricarica.” • “Temperatura fluido del cambio alta” (modelli AWD con cambio automatico)
• “Temperatura olio del cambio alta.” (veicoli con Multidrive)• “Avaria sistema di accesso e avviamento
intelligente.”
●Se compaiono i seguenti messaggi,
potrebbe essere presente un’anomalia. Arrestare immediatamente il veicolo in un luogo sicuro e contattare un concessiona-
rio o un’officina autorizzata Toyota, o un’altra officina di fiducia. Continuare a guidare potrebbe essere pericoloso.
• “Press. olio bassa.” • “Potenza frenante ridotta”
■Se compare “Selezionare P per il par-cheggio” (se in dotazione)
Il messaggio viene visualizzato quando la
portiera del conducente viene aperta senza portare l’interruttore motore su OFF con la leva del cambio in una posizione diversa da
P.
Portare la leva del cambio su P.
■Se compare “Alimentazione spenta per risparmiare batteria.” (se in dotazione)
L’alimentazione è stata interrotta dalla fun- zione di spegnimento automatico.
La volta seguente che si avvia il motore,
aumentare leggermente il regime del motore e mantenere tale livello per circa 5 minuti per ricaricare la batteria.

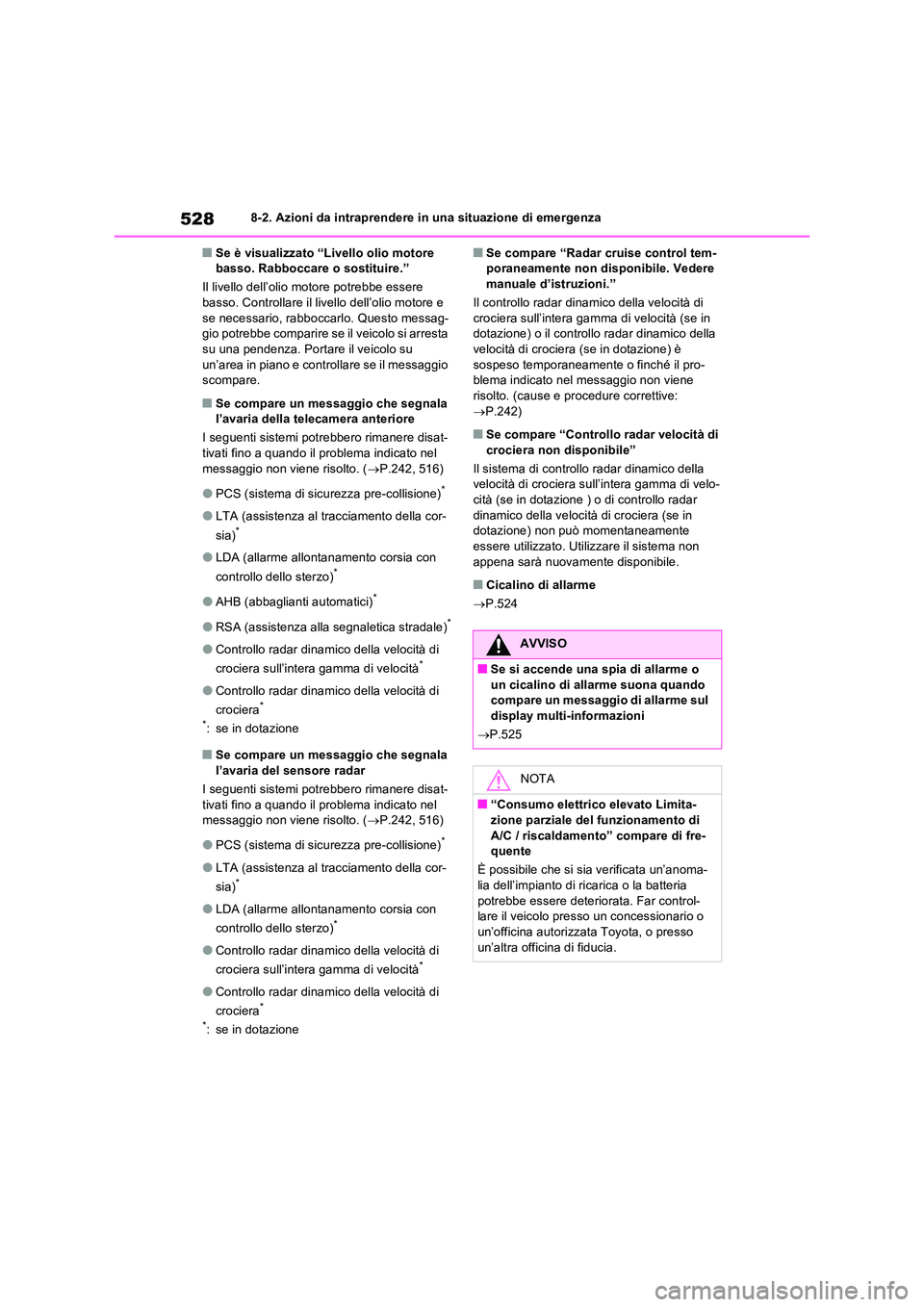

5288-2. Azioni da intraprendere in una situazione di emergenza
■Se è visualizzato “Livello olio motore basso. Rabboccare o sostituire.”
Il livello dell’olio motore potrebbe essere basso. Controllare il livello dell’olio motore e
se necessario, rabboccarlo. Questo messag- gio potrebbe comparire se il veicolo si arresta su una pendenza. Portare il veicolo su
un’area in piano e controllare se il messaggio scompare.
■Se compare un messaggio che segnala l’avaria della telecamera anteriore
I seguenti sistemi potrebbero rimanere disat-
tivati fino a quando il problema indicato nel messaggio non viene risolto. ( P.242, 516)
●PCS (sistema di sicurezza pre-collisione)*
●LTA (assistenza al tracciamento della cor-
sia)*
●LDA (allarme allontanamento corsia con
controllo dello sterzo)*
●AHB (abbaglianti automatici)*
●RSA (assistenza alla segnaletica stradale)*
●Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità*
●Controllo radar dinamico della velocità di
crociera*
*: se in dotazione
■Se compare un messaggio che segnala l’avaria del sensore radar
I seguenti sistemi potrebbero rimanere disat-
tivati fino a quando il problema indicato nel messaggio non viene risolto. ( P.242, 516)
●PCS (sistema di sicurezza pre-collisione)*
●LTA (assistenza al tracciamento della cor-
sia)*
●LDA (allarme allontanamento corsia con
controllo dello sterzo)*
●Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità*
●Controllo radar dinamico della velocità di
crociera*
*: se in dotazione
■Se compare “Radar cruise control tem- poraneamente non disponibile. Vedere manuale d’istruzioni.”
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità (se in dotazione) o il controllo radar dinamico della velocità di crociera (se in dotazione) è
sospeso temporaneamente o finché il pro- blema indicato nel messaggio non viene risolto. (cause e procedure correttive:
 P.242)
■Se compare “Controllo radar velocità di crociera non disponibile”
Il sistema di controllo radar dinamico della velocità di crociera sull’intera gamma di velo-
cità (se in dotazione ) o di controllo radar dinamico della velocità di crociera (se in dotazione) non può momentaneamente
essere utilizzato. Utilizzare il sistema non appena sarà nuovamente disponibile.
■Cicalino di allarme
 P.524
AVVISO
■Se si accende una spia di allarme o
un cicalino di allarme suona quando compare un messaggio di allarme sul
display multi-informazioni
 P.525
NOTA
■“Consumo elettrico elevato Limita- zione parziale del funzionamento di
A/C / riscaldamento” compare di fre- quente
È possibile che si sia verificata un’anoma- lia dell’impianto di ricarica o la batteria
potrebbe essere deteriorata. Far control- lare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
