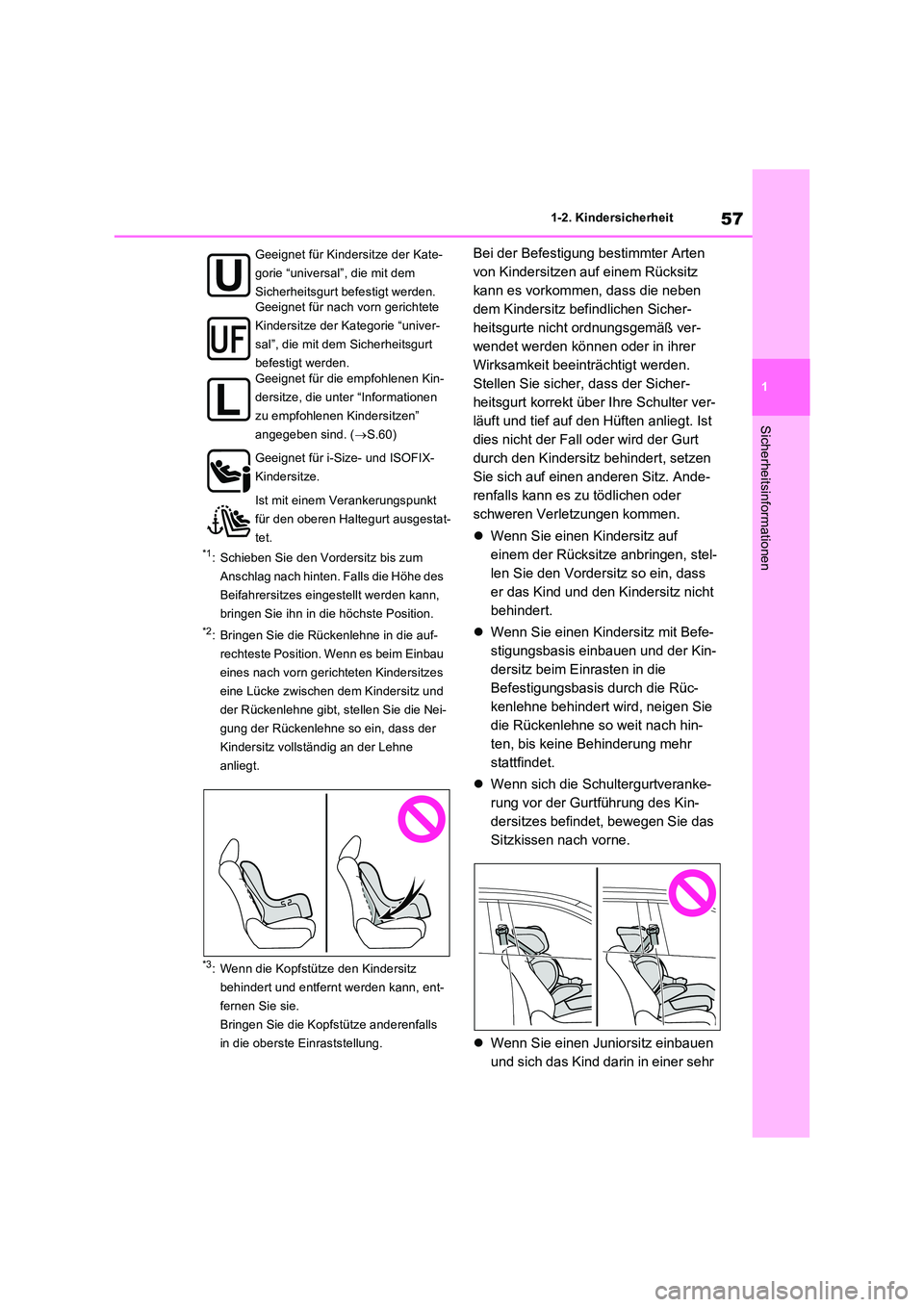

1-2. Kindersicherheit
Sicherheitsinformationen
*1: Schieben Sie den Vordersitz bis zum
Anschlag nach hinten. Falls die Höhe des
Beifahrersitzes eingestellt werden kann,
bringen Sie ihn in die höchste Position.
*2: Bringen Sie die Rückenlehne in die auf-
rechteste Position. Wenn es beim Einbau
eines nach vorn gerichteten Kindersitzes
eine Lücke zwischen dem Kindersitz und
der Rückenlehne gibt, stellen Sie die Nei-
gung der Rückenlehne so ein, dass der
Kindersitz vollständig an der Lehne
anliegt.
*3: Wenn die Kopfstütze den Kindersitz
behindert und entfernt werden kann, ent-
fernen Sie sie.
Bringen Sie die Kopfstütze anderenfalls
in die oberste Einraststellung.
Bei der Befestigung bestimmter Arten
von Kindersitzen auf einem Rücksitz
kann es vorkommen, dass die neben
dem Kindersitz befindlichen Sicher-
heitsgurte nicht ordnungsgemäß ver-
wendet werden können oder in ihrer
Wirksamkeit beeinträchtigt werden.
Stellen Sie sicher, dass der Sicher-
heitsgurt korrekt über Ihre Schulter ver-
läuft und tief auf den Hüften anliegt. Ist
dies nicht der Fall oder wird der Gurt
durch den Kindersitz behindert, setzen
Sie sich auf einen anderen Sitz. Ande-
renfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
 Wenn Sie einen Kindersitz auf
einem der Rücksitze anbringen, stel-
len Sie den Vordersitz so ein, dass
er das Kind und den Kindersitz nicht
behindert.
 Wenn Sie einen Kindersitz mit Befe-
stigungsbasis einbauen und der Kin-
dersitz beim Einrasten in die
Befestigungsbasis durch die Rüc-
kenlehne behindert wird, neigen Sie
die Rückenlehne so weit nach hin-
ten, bis keine Behinderung mehr
stattfindet.
 Wenn sich die Schultergurtveranke-
rung vor der Gurtführung des Kin-
dersitzes befindet, bewegen Sie das
Sitzkissen nach vorne.
 Wenn Sie einen Juniorsitz einbauen
und sich das Kind darin in einer sehr
Geeignet für Kindersitze der Kate-
gorie “universal”, die mit dem
Sicherheitsgurt befestigt werden. Geeignet für nach vorn gerichtete
Kindersitze der Kategorie “univer-
sal”, die mit dem Sicherheitsgurt
befestigt werden.
Geeignet für die empfohlenen Kin-
dersitze, die unter “Informationen
zu empfohlenen Kindersitzen”
angegeben sind. ( S.60)
Geeignet für i-Size- und ISOFIX-
Kindersitze.
Ist mit einem Verankerungspunkt
für den oberen Haltegurt ausgestat-
tet.

581-2. Kindersicherheit
aufrechten Position befindet, stellen
Sie den Neigungswinkel der Rüc-
kenlehne auf die bequemste Posi-
tion ein. Wenn sich die
Schultergurtverankerung vor der
Gurtführung des Kindersitzes befin-
det, bewegen Sie das Sitzkissen
nach vorne.

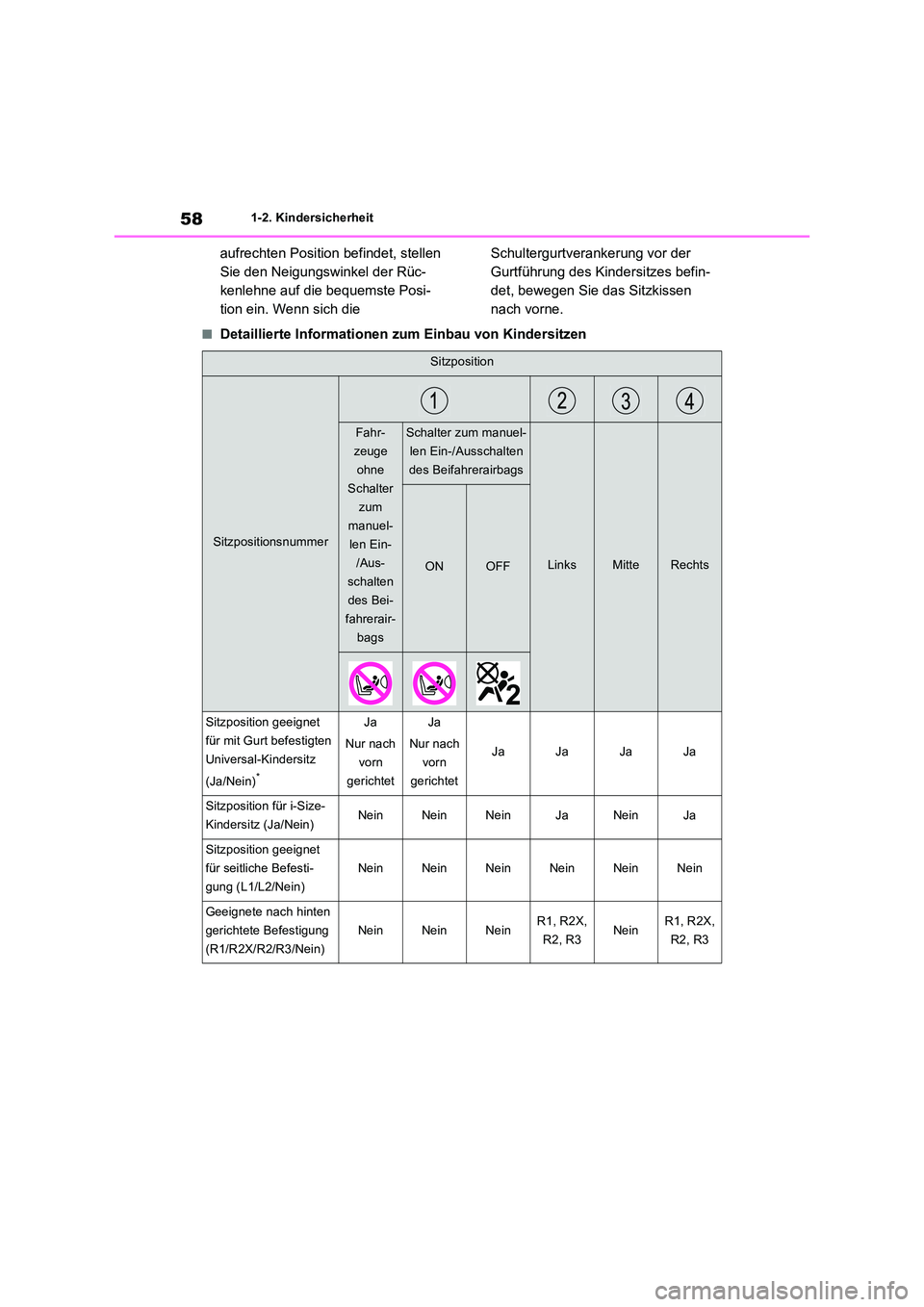

■Detaillierte Informationen zum Einbau von Kindersitzen
Sitzposition
Sitzpositionsnummer
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Schalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
LinksMitteRechtsONOFF
Sitzposition geeignet
für mit Gurt befestigten
Universal-Kindersitz
(Ja/Nein)*
Ja
Nur nach
vorn
gerichtet
Ja
Nur nach
vorn
gerichtet
JaJaJaJa
Sitzposition für i-Size-
Kindersitz (Ja/Nein)NeinNeinNeinJaNeinJa
Sitzposition geeignet
für seitliche Befesti-
gung (L1/L2/Nein)
NeinNeinNeinNeinNeinNein
Geeignete nach hinten
gerichtete Befestigung
(R1/R2X/R2/R3/Nein)
NeinNeinNeinR1, R2X,
R2, R3NeinR1, R2X,
R2, R3

59
1
1-2. Kindersicherheit
Sicherheitsinformationen

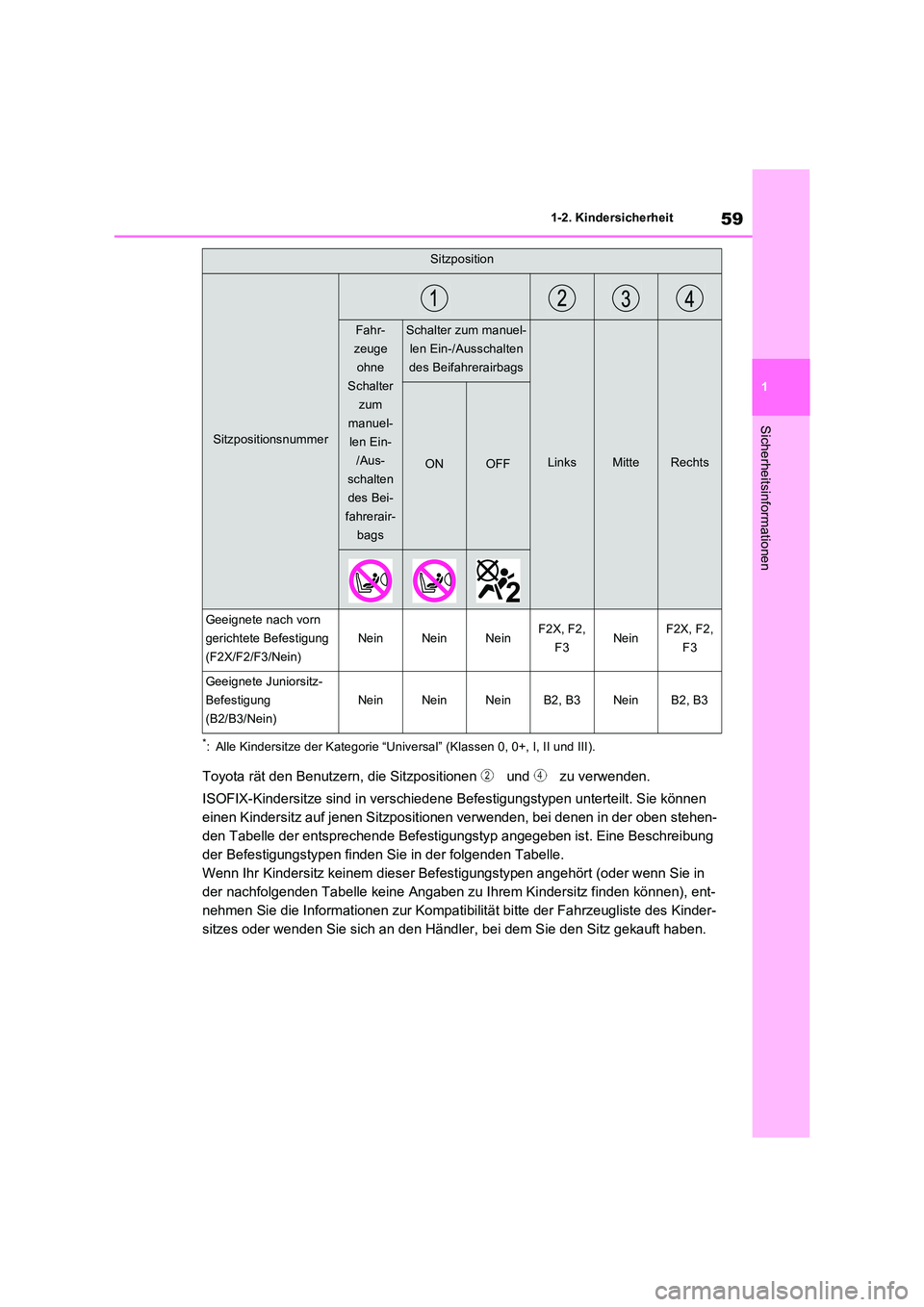

*: Alle Kindersitze der Kategorie “Universal” (Klassen 0, 0+, I, II und III).
Toyota rät den Benutzern, die Sitzpositionen und zu verwenden.
ISOFIX-Kindersitze sind in verschiedene Befestigungstypen unterteilt. Sie können
einen Kindersitz auf jenen Sitzpositionen verwenden, bei denen in der oben stehen-
den Tabelle der entsprechende Befestigungstyp angegeben ist. Eine Beschreibung
der Befestigungstypen finden Sie in der folgenden Tabelle.
Wenn Ihr Kindersitz keinem dieser Befestigungstypen angehört (oder wenn Sie in
der nachfolgenden Tabelle keine Angaben zu Ihrem Kindersitz finden können), ent-
nehmen Sie die Informationen zur Kompatibilität bitte der Fahrzeugliste des Kinder-
sitzes oder wenden Sie sich an den Händler, bei dem Sie den Sitz gekauft haben.
Geeignete nach vorn
gerichtete Befestigung
(F2X/F2/F3/Nein)
NeinNeinNeinF2X, F2,
F3NeinF2X, F2,
F3
Geeignete Juniorsitz-
Befestigung
(B2/B3/Nein)
NeinNeinNeinB2, B3NeinB2, B3
Sitzposition
Sitzpositionsnummer
Fahr-
zeuge
ohne
Schalter
zum
manuel-
len Ein-
/Aus-
schalten
des Bei-
fahrerair-
bags
Schalter zum manuel-
len Ein-/Ausschalten
des Beifahrerairbags
LinksMitteRechtsONOFF

601-2. Kindersicherheit

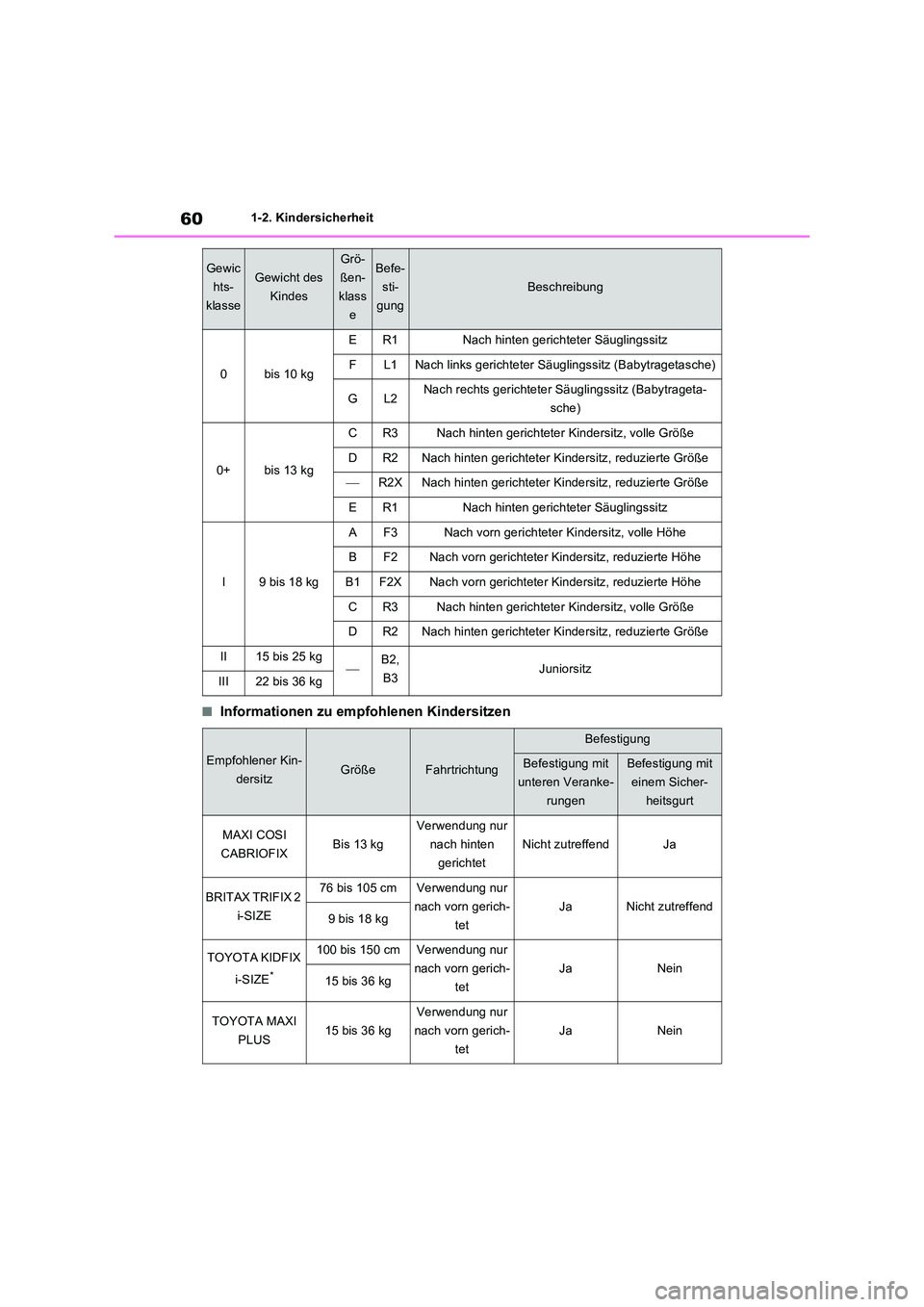

■Informationen zu empfohlenen Kindersitzen
Gewic
hts-
klasse
Gewicht des
Kindes
Grö-
ßen-
klass
e
Befe-
sti-
gung
Beschreibung
0bis 10 kg
ER1Nach hinten gerichteter Säuglingssitz
FL1Nach links gerichteter Säuglingssitz (Babytragetasche)
GL2Nach rechts gerichteter Säuglingssitz (Babytrageta-
sche)
0+bis 13 kg
CR3Nach hinten gerichteter Kindersitz, volle Größe
DR2Nach hinten gerichteter Ki ndersitz, reduzierte Größe
R2XNach hinten gerichteter Kindersitz, reduzierte Größe
ER1Nach hinten gerichteter Säuglingssitz
I9 bis 18 kg
AF3Nach vorn gerichteter Kindersitz, volle Höhe
BF2Nach vorn gerichteter Kindersitz, reduzierte Höhe
B1F2XNach vorn gerichteter Kindersitz, reduzierte Höhe
CR3Nach hinten gerichteter Kindersitz, volle Größe
DR2Nach hinten gerichteter Kindersitz, reduzierte Größe
II15 bis 25 kgB2,
B3JuniorsitzIII22 bis 36 kg
Empfohlener Kin-
dersitzGrößeFahrtrichtung
Befestigung
Befestigung mit
unteren Veranke-
rungen
Befestigung mit
einem Sicher-
heitsgurt
MAXI COSI
CABRIOFIXBis 13 kg
Verwendung nur
nach hinten
gerichtet
Nicht zutreffendJa
BRITAX TRIFIX 2
i-SIZE
76 bis 105 cmVerwendung nur
nach vorn gerich-
tet
JaNicht zutreffend9 bis 18 kg
TOYOTA KIDFIX
i-SIZE*
100 bis 150 cmVerwendung nur
nach vorn gerich-
tet
JaNein15 bis 36 kg
TOYOTA MAXI
PLUS15 bis 36 kg
Verwendung nur
nach vorn gerich-
tet
JaNein

61
1
1-2. Kindersicherheit
Sicherheitsinformationen

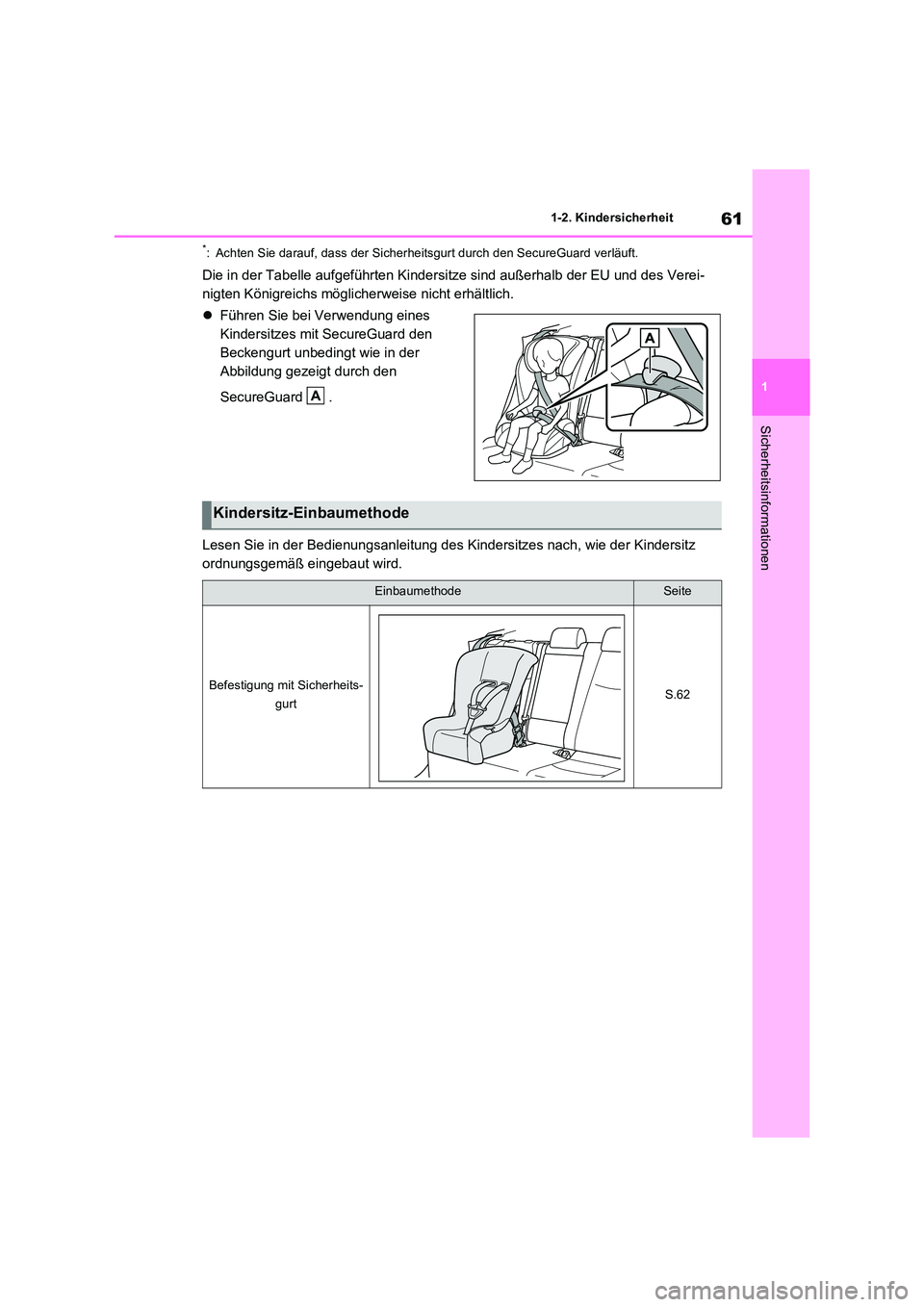

*: Achten Sie darauf, dass der Sicherheitsgurt durch den SecureGuard verläuft.
Die in der Tabelle aufgeführten Kindersitze sind außerhalb der EU und des Verei-
nigten Königreichs möglicherweise nicht erhältlich.
 Führen Sie bei Verwendung eines
Kindersitzes mit SecureGuard den
Beckengurt unbedingt wie in der
Abbildung gezeigt durch den
SecureGuard .
Lesen Sie in der Bedienungsanleitung des Kindersitzes nach, wie der Kindersitz
ordnungsgemäß eingebaut wird.
A
Kindersitz-Einbaumethode
EinbaumethodeSeite
Befestigung mit Sicherheits-
gurtS.62

621-2. Kindersicherheit

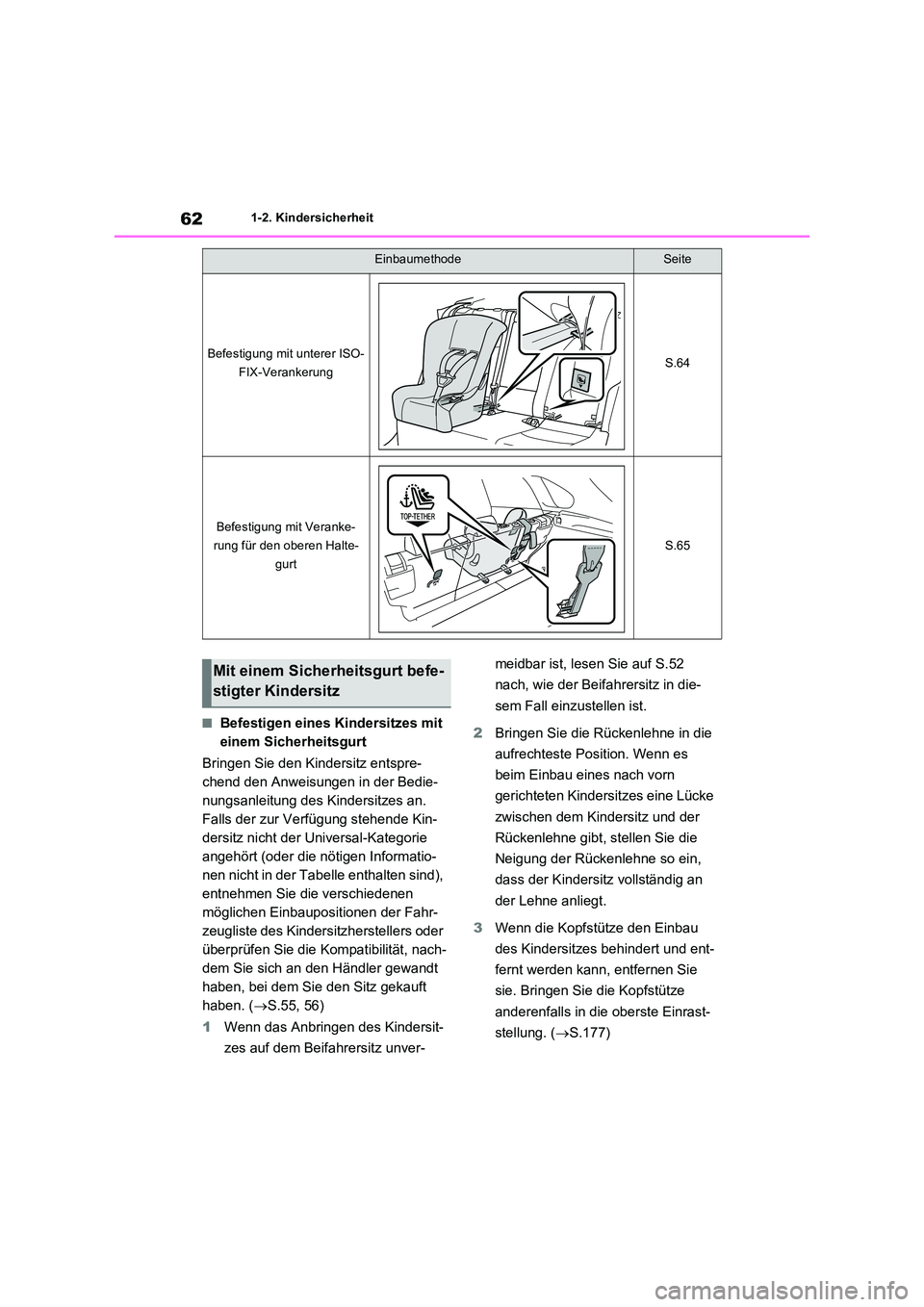

■Befestigen eines Kindersitzes mit
einem Sicherheitsgurt
Bringen Sie den Kindersitz entspre-
chend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes an.
Falls der zur Verfügung stehende Kin-
dersitz nicht der Universal-Kategorie
angehört (oder die nötigen Informatio-
nen nicht in der Tabelle enthalten sind),
entnehmen Sie die verschiedenen
möglichen Einbaupositionen der Fahr-
zeugliste des Kindersitzherstellers oder
überprüfen Sie die Kompatibilität, nach-
dem Sie sich an den Händler gewandt
haben, bei dem Sie den Sitz gekauft
haben. ( S.55, 56)
1 Wenn das Anbringen des Kindersit-
zes auf dem Beifahrersitz unver-
meidbar ist, lesen Sie auf S.52
nach, wie der Beifahrersitz in die-
sem Fall einzustellen ist.
2 Bringen Sie die Rückenlehne in die
aufrechteste Position. Wenn es
beim Einbau eines nach vorn
gerichteten Kindersitzes eine Lücke
zwischen dem Kindersitz und der
Rückenlehne gibt, stellen Sie die
Neigung der Rückenlehne so ein,
dass der Kindersitz vollständig an
der Lehne anliegt.
3 Wenn die Kopfstütze den Einbau
des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie
sie. Bringen Sie die Kopfstütze
anderenfalls in die oberste Einrast-
stellung. ( S.177)
Befestigung mit unterer ISO-
FIX-VerankerungS.64
Befestigung mit Veranke-
rung für den oberen Halte-
gurt
S.65
EinbaumethodeSeite
Mit einem Sicherheitsgurt befe-
stigter Kindersitz

63
1
1-2. Kindersicherheit
Sicherheitsinformationen

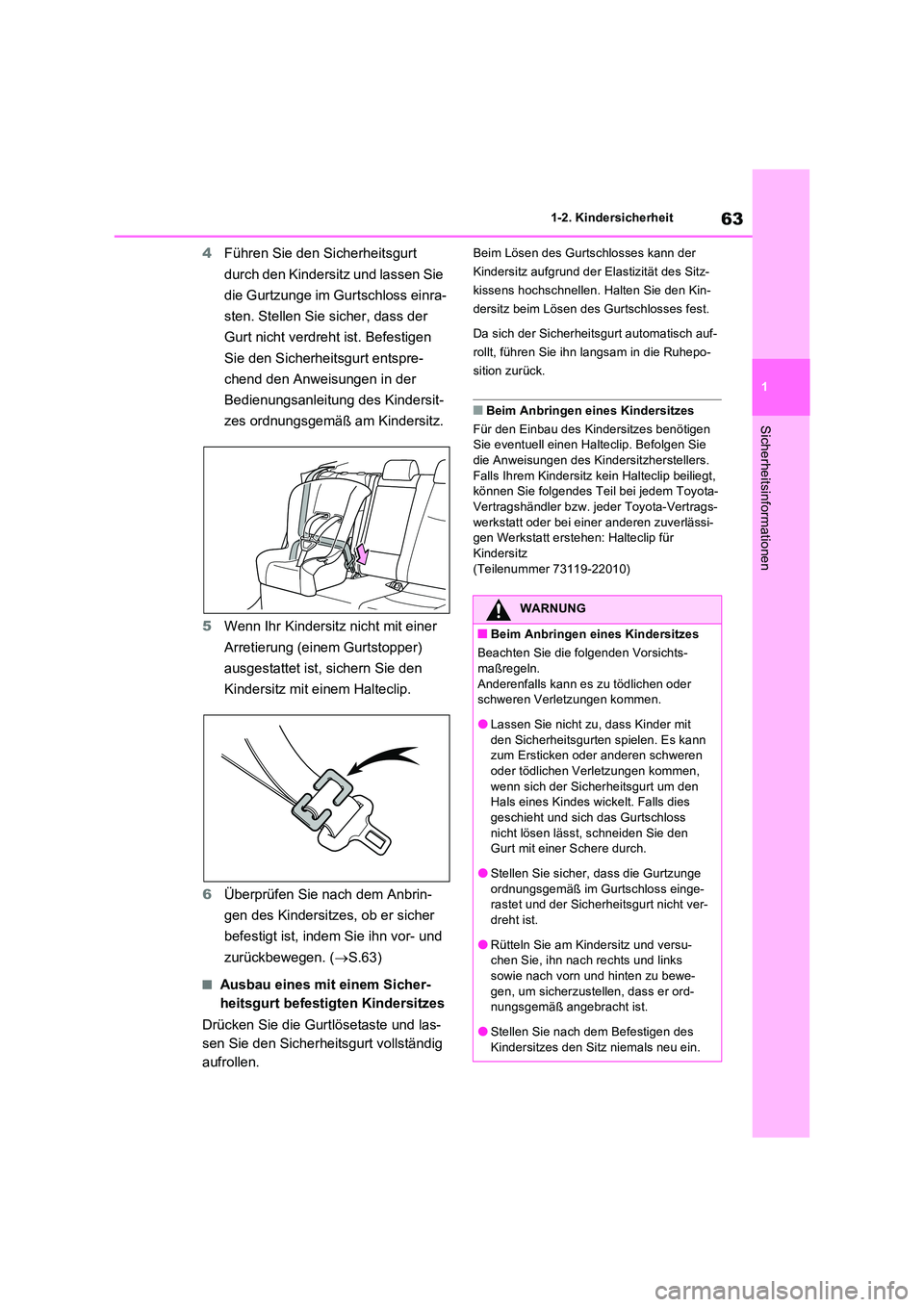

4 Führen Sie den Sicherheitsgurt
durch den Kindersitz und lassen Sie
die Gurtzunge im Gurtschloss einra-
sten. Stellen Sie sicher, dass der
Gurt nicht verdreht ist. Befestigen
Sie den Sicherheitsgurt entspre-
chend den Anweisungen in der
Bedienungsanleitung des Kindersit-
zes ordnungsgemäß am Kindersitz.
5 Wenn Ihr Kindersitz nicht mit einer
Arretierung (einem Gurtstopper)
ausgestattet ist, sichern Sie den
Kindersitz mit einem Halteclip.
6 Überprüfen Sie nach dem Anbrin-
gen des Kindersitzes, ob er sicher
befestigt ist, indem Sie ihn vor- und
zurückbewegen. ( S.63)
■Ausbau eines mit einem Sicher-
heitsgurt befestigten Kindersitzes
Drücken Sie die Gurtlösetaste und las-
sen Sie den Sicherheitsgurt vollständig
aufrollen.
Beim Lösen des Gurtschlosses kann der
Kindersitz aufgrund der Elastizität des Sitz-
kissens hochschnellen. Halten Sie den Kin-
dersitz beim Lösen des Gurtschlosses fest.
Da sich der Sicherheitsgurt automatisch auf-
rollt, führen Sie ihn langsam in die Ruhepo-
sition zurück.
■Beim Anbringen eines Kindersitzes
Für den Einbau des Kindersitzes benötigen Sie eventuell einen Halteclip. Befolgen Sie die Anweisungen des Kindersitzherstellers.
Falls Ihrem Kindersitz kein Halteclip beiliegt, können Sie folgendes Teil bei jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertrags-
werkstatt oder bei einer anderen zuverlässi- gen Werkstatt erstehen: Halteclip für Kindersitz
(Teilenummer 73119-22010)
WARNUNG
■Beim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichts- maßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Lassen Sie nicht zu, dass Kinder mit
den Sicherheitsgurten spielen. Es kann zum Ersticken oder anderen schweren oder tödlichen Verletzungen kommen,
wenn sich der Sicherheitsgurt um den Hals eines Kindes wickelt. Falls dies geschieht und sich das Gurtschloss
nicht lösen lässt, schneiden Sie den Gurt mit einer Schere durch.
●Stellen Sie sicher, dass die Gurtzunge
ordnungsgemäß im Gurtschloss einge- rastet und der Sicherheitsgurt nicht ver-dreht ist.
●Rütteln Sie am Kindersitz und versu-chen Sie, ihn nach rechts und links sowie nach vorn und hinten zu bewe-
gen, um sicherzustellen, dass er ord- nungsgemäß angebracht ist.
●Stellen Sie nach dem Befestigen des
Kindersitzes den Sitz niemals neu ein.

641-2. Kindersicherheit

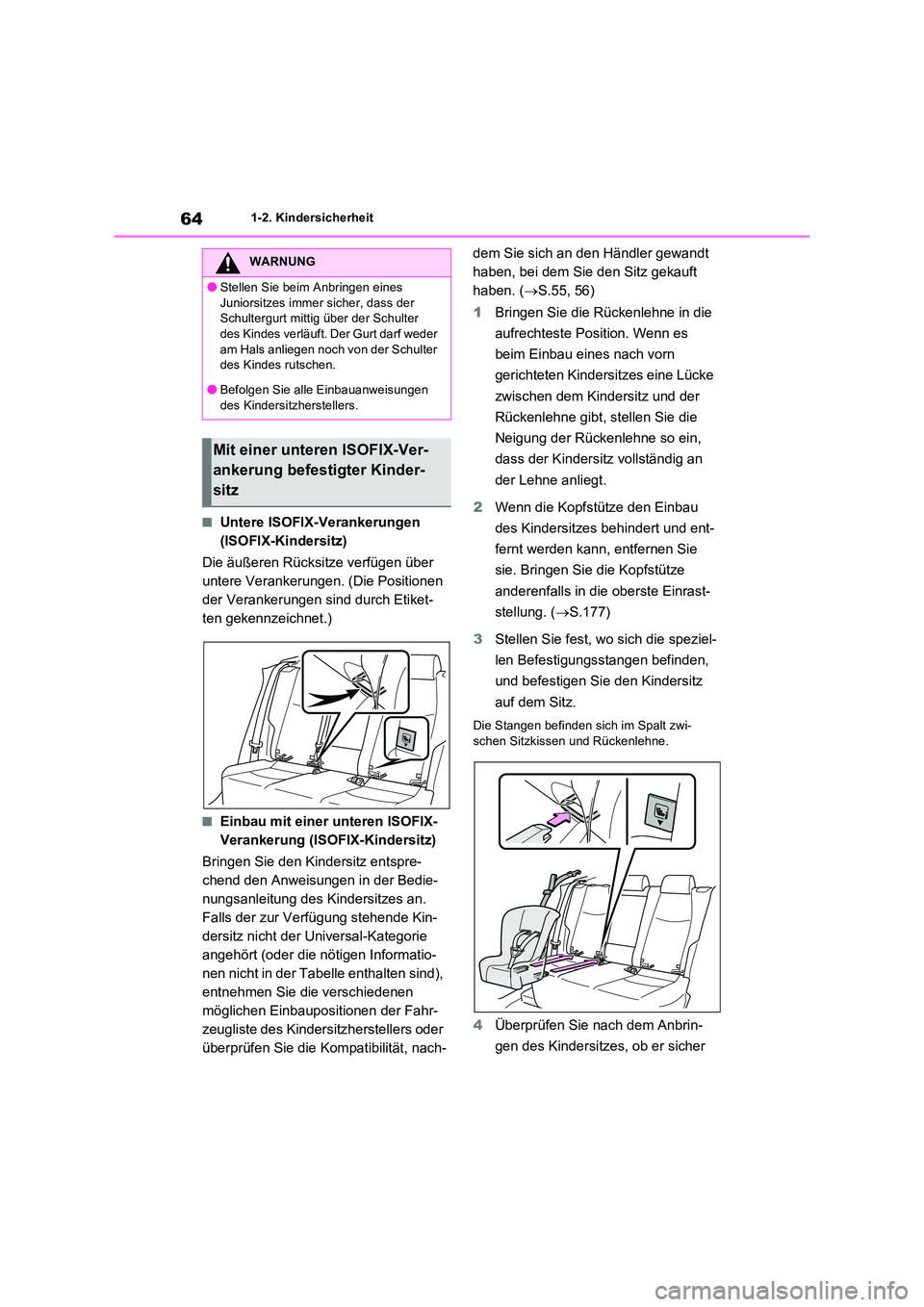

■Untere ISOFIX-Verankerungen
(ISOFIX-Kindersitz)
Die äußeren Rücksitze verfügen über
untere Verankerungen. (Die Positionen
der Verankerungen sind durch Etiket-
ten gekennzeichnet.)
■Einbau mit einer unteren ISOFIX-
Verankerung (ISOFIX-Kindersitz)
Bringen Sie den Kindersitz entspre-
chend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes an.
Falls der zur Verfügung stehende Kin-
dersitz nicht der Universal-Kategorie
angehört (oder die nötigen Informatio-
nen nicht in der Tabelle enthalten sind),
entnehmen Sie die verschiedenen
möglichen Einbaupositionen der Fahr-
zeugliste des Kindersitzherstellers oder
überprüfen Sie die Kompatibilität, nach-
dem Sie sich an den Händler gewandt
haben, bei dem Sie den Sitz gekauft
haben. ( S.55, 56)
1 Bringen Sie die Rückenlehne in die
aufrechteste Position. Wenn es
beim Einbau eines nach vorn
gerichteten Kindersitzes eine Lücke
zwischen dem Kindersitz und der
Rückenlehne gibt, stellen Sie die
Neigung der Rückenlehne so ein,
dass der Kindersitz vollständig an
der Lehne anliegt.
2 Wenn die Kopfstütze den Einbau
des Kindersitzes behindert und ent-
fernt werden kann, entfernen Sie
sie. Bringen Sie die Kopfstütze
anderenfalls in die oberste Einrast-
stellung. ( S.177)
3 Stellen Sie fest, wo sich die speziel-
len Befestigungsstangen befinden,
und befestigen Sie den Kindersitz
auf dem Sitz.
Die Stangen befinden sich im Spalt zwi-
schen Sitzkissen und Rückenlehne.
4 Überprüfen Sie nach dem Anbrin-
gen des Kindersitzes, ob er sicher
WARNUNG
●Stellen Sie beim Anbringen eines
Juniorsitzes immer sicher, dass der Schultergurt mittig über der Schulter des Kindes verläuft. Der Gurt darf weder
am Hals anliegen noch von der Schulter des Kindes rutschen.
●Befolgen Sie alle Einbauanweisungen
des Kindersitzherstellers.
Mit einer unteren ISOFIX-Ver-
ankerung befestigter Kinder-
sitz

65
1
1-2. Kindersicherheit
Sicherheitsinformationen
befestigt ist, indem Sie ihn vor- und
zurückbewegen. ( S.63)
■Verankerungen für den oberen
Haltegurt
Die äußeren Rücksitze verfügen über
Verankerungen für den oberen Halte-
gurt.
Verwenden Sie die Verankerungen für
den oberen Haltegurt zur Befestigung
des oberen Haltegurts.
Verankerungen für den oberen Hal-
tegurt
Oberer Haltegurt
■Befestigen des oberen Haltegurts
an der Verankerung für den obe-
ren Haltegurt
Bringen Sie den Kindersitz entspre-
chend den Anweisungen in der Bedie-
nungsanleitung des Kindersitzes an.
1 Schieben Sie die Kopfstütze in die
höchste Stellung.
Wenn die Kopfstütze den Einbau des Kin- dersitzes oder das Befestigen des oberen Haltegurts behindert und entfernt werden
kann, entfernen Sie sie. ( S.178)
2Lassen Sie den Haken in der Ver-
ankerung für den oberen Haltegurt
einrasten und ziehen Sie den obe-
ren Haltegurt fest.
Stellen Sie sicher, dass der obere Haltegurt fest eingehakt ist. ( S.63)
Wenn Sie den Kindersitz bei ausgefahrener Kopfstütze einbauen, stellen Sie sicher, dass der obere Haltegurt unterhalb der
Kopfstütze verläuft.
WARNUNG
■Beim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichts- maßregeln. Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
●Stellen Sie nach dem Befestigen des Kindersitzes den Sitz niemals neu ein.
●Stellen Sie bei Verwendung der unteren Verankerungen sicher, dass sich keine Fremdkörper in der Nähe der Veranke-
rungen befinden und dass der Sicher- heitsgurt nicht hinter dem Kindersitz eingeklemmt wird.
●Befolgen Sie alle Einbauanweisungen des Kindersitzherstellers.
Verwendung einer Veranke-
rung für den oberen Haltegurt
A
B

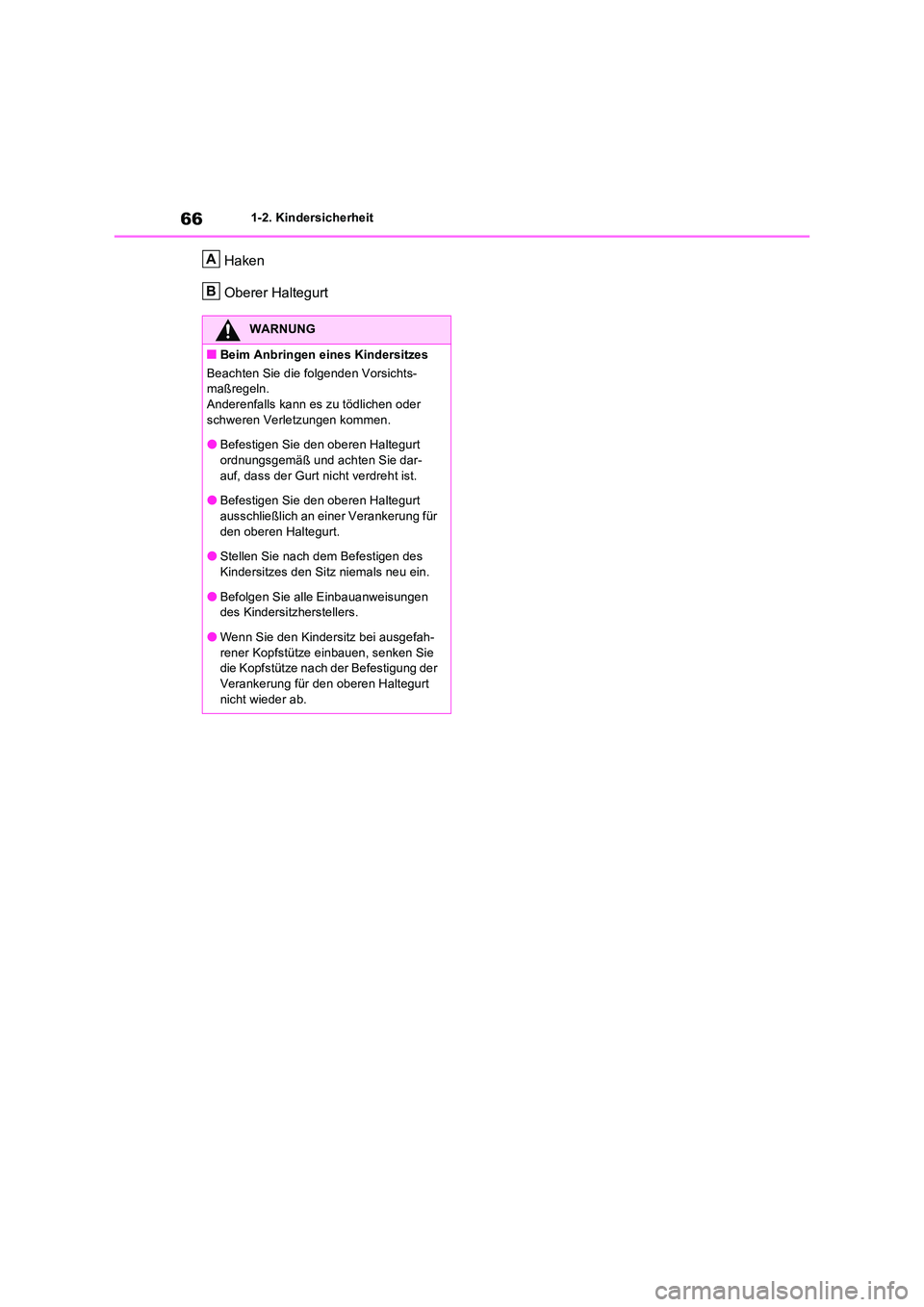

661-2. Kindersicherheit
Haken
Oberer Haltegurt
WARNUNG
■Beim Anbringen eines Kindersitzes
Beachten Sie die folgenden Vorsichts- maßregeln. Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
●Befestigen Sie den oberen Haltegurt ordnungsgemäß und achten Sie dar-
auf, dass der Gurt nicht verdreht ist.
●Befestigen Sie den oberen Haltegurt ausschließlich an einer Verankerung für
den oberen Haltegurt.
●Stellen Sie nach dem Befestigen des Kindersitzes den Sitz niemals neu ein.
●Befolgen Sie alle Einbauanweisungen des Kindersitzherstellers.
●Wenn Sie den Kindersitz bei ausgefah-
rener Kopfstütze einbauen, senken Sie die Kopfstütze nach der Befestigung der Verankerung für den oberen Haltegurt
nicht wieder ab.
A
B
