TOYOTA RAV4 2023 Manual del propietario (in Spanish)

97
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

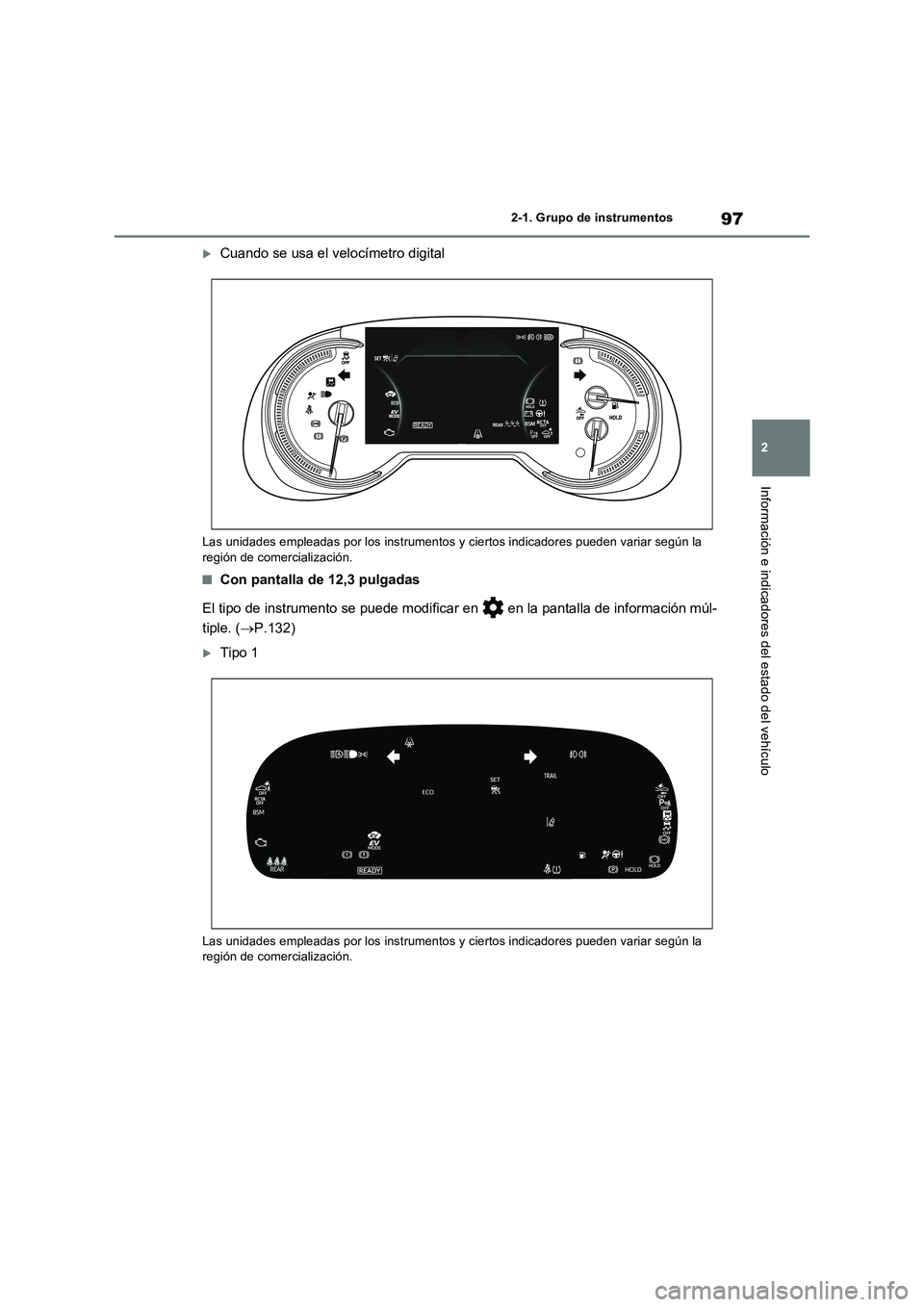

Cuando se usa el velocímetro digital
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la
región de comercialización.
■Con pantalla de 12,3 pulgadas
El tipo de instrumento se puede modificar en en la pantalla de información múl-
tiple. (P.132)
Tipo 1
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la
región de comercialización.

982-1. Grupo de instrumentos

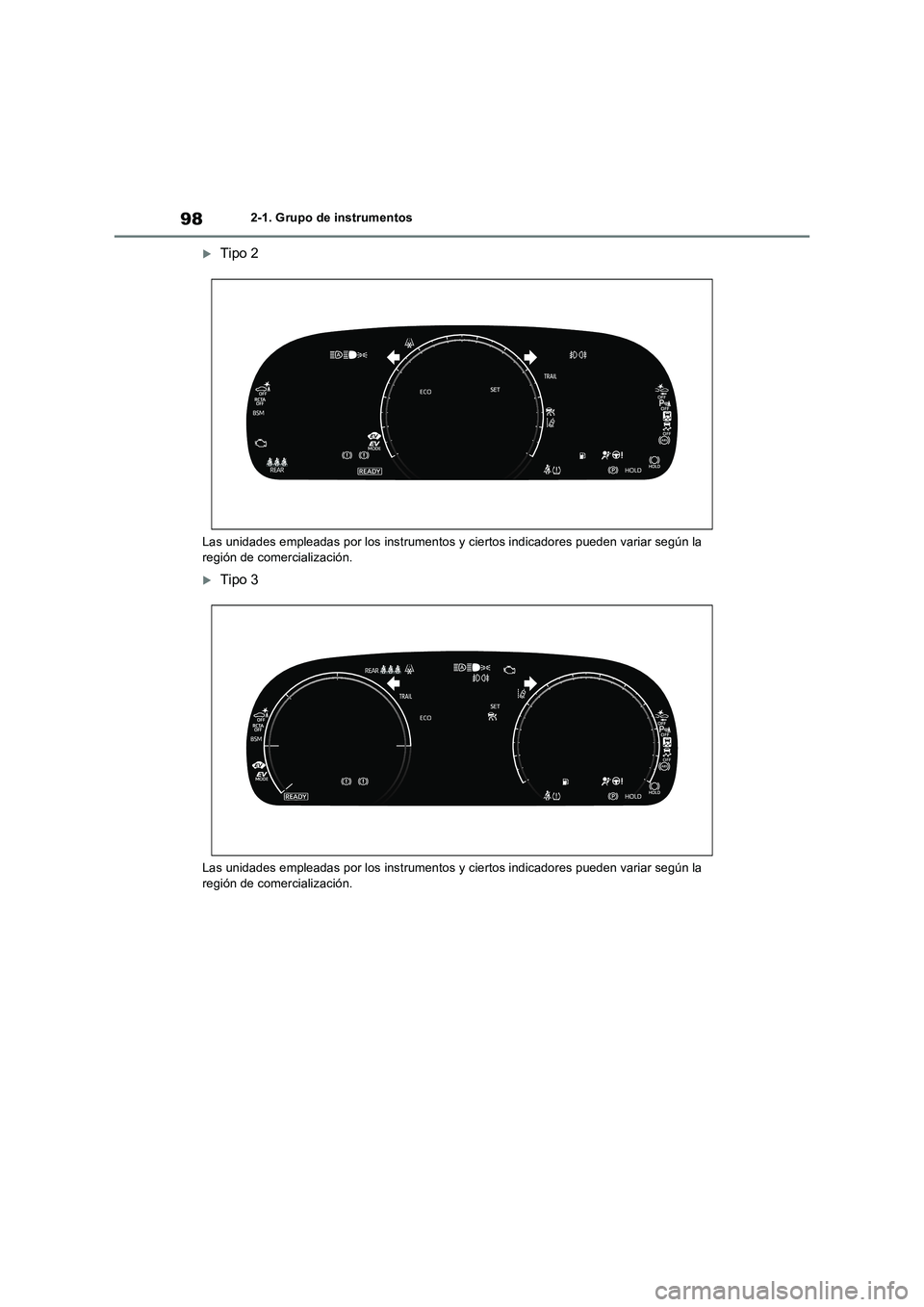

Tipo 2
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la
región de comercialización.
Tipo 3
Las unidades empleadas por los instrumentos y ciertos indicadores pueden variar según la
región de comercialización.

99
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

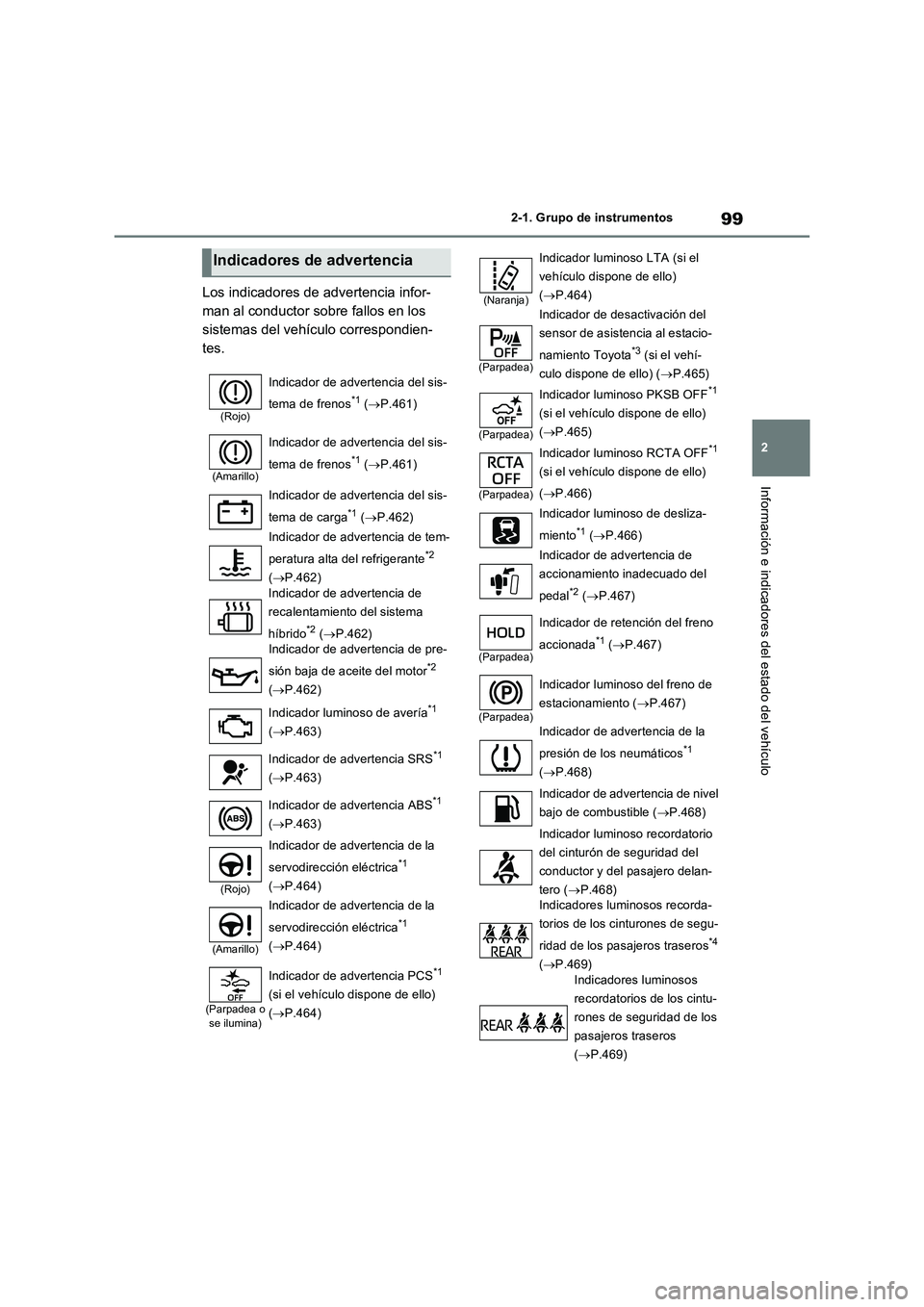

Los indicadores de advertencia infor-
man al conductor sobre fallos en los
sistemas del vehículo correspondien-
tes.
Indicadores de advertencia
(Rojo)
Indicador de advertencia del sis-
tema de frenos
*1 (P.461)
(Amarillo)
Indicador de advertencia del sis-
tema de frenos
*1 (P.461)
Indicador de advertencia del sis-
tema de carga
*1 (P.462)
Indicador de advertencia de tem-
peratura alta del refrigerante
*2
(P.462)
Indicador de advertencia de
recalentamiento del sistema
híbrido
*2 (P.462)
Indicador de advertencia de pre-
sión baja de aceite del motor
*2
(P.462)
Indicador luminoso de avería
*1
(P.463)
Indicador de advertencia SRS
*1
(P.463)
Indicador de advertencia ABS
*1
(P.463)
(Rojo)
Indicador de advertencia de la
servodirección eléctrica
*1
(P.464)
(Amarillo)
Indicador de advertencia de la
servodirección eléctrica
*1
(P.464)
(Parpadea o
se ilumina)
Indicador de advertencia PCS*1
(si el vehículo dispone de ello)
(P.464)
(Naranja)
Indicador luminoso LTA (si el
vehículo dispone de ello)
(P.464)
(Parpadea)
Indicador de desactivación del
sensor de asistencia al estacio-
namiento Toyota
*3 (si el vehí-
culo dispone de ello) (P.465)
(Parpadea)
Indicador luminoso PKSB OFF*1
(si el vehículo dispone de ello)
(P.465)
(Parpadea)
Indicador luminoso RCTA OFF*1
(si el vehículo dispone de ello)
(P.466)
Indicador luminoso de desliza-
miento
*1 (P.466)
Indicador de advertencia de
accionamiento inadecuado del
pedal
*2 (P.467)
(Parpadea)
Indicador de retención del freno
accionada
*1 (P.467)
(Parpadea)
Indicador luminoso del freno de
estacionamiento (P.467)
Indicador de advertencia de la
presión de los neumáticos
*1
(P.468)
Indicador de advertencia de nivel
bajo de combustible (P.468)
Indicador luminoso recordatorio
del cinturón de seguridad del
conductor y del pasajero delan-
tero (P.468)
Indicadores luminosos recorda-
torios de los cinturones de segu-
ridad de los pasajeros traseros
*4
(P.469)
Indicadores luminosos
recordatorios de los cintu-
rones de seguridad de los
pasajeros traseros
(P.469)

1002-1. Grupo de instrumentos

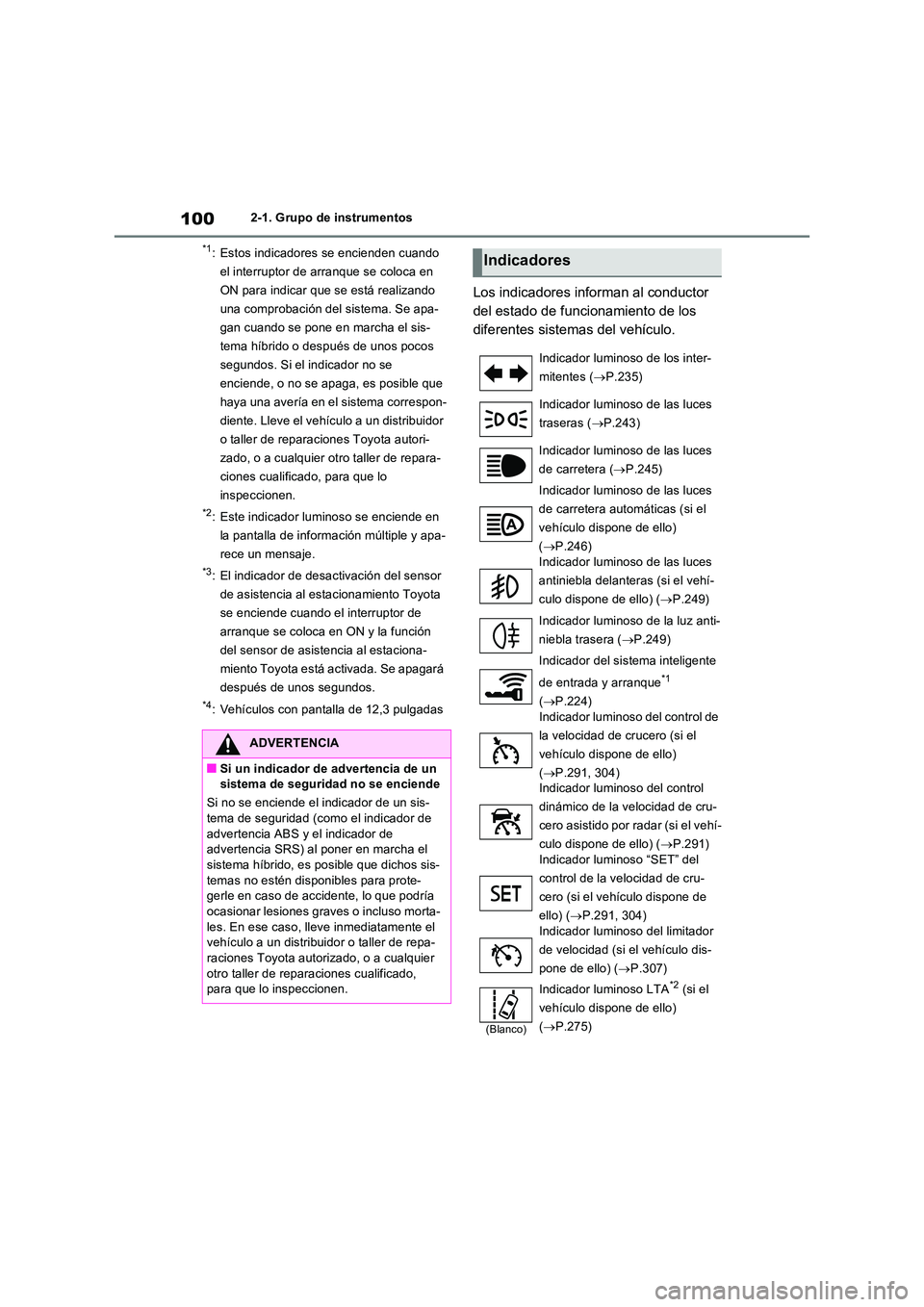

*1: Estos indicadores se encienden cuando
el interruptor de arranque se coloca en
ON para indicar que se está realizando
una comprobación del sistema. Se apa-
gan cuando se pone en marcha el sis-
tema híbrido o después de unos pocos
segundos. Si el indicador no se
enciende, o no se apaga, es posible que
haya una avería en el sistema correspon-
diente. Lleve el vehículo a un distribuidor
o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de repara-
ciones cualificado, para que lo
inspeccionen.
*2: Este indicador luminoso se enciende en
la pantalla de información múltiple y apa-
rece un mensaje.
*3: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor de
arranque se coloca en ON y la función
del sensor de asistencia al estaciona-
miento Toyota está activada. Se apagará
después de unos segundos.
*4: Vehículos con pantalla de 12,3 pulgadas
Los indicadores informan al conductor
del estado de funcionamiento de los
diferentes sistemas del vehículo.
ADVERTENCIA
■Si un indicador de advertencia de un sistema de seguridad no se enciende
Si no se enciende el indicador de un sis-
tema de seguridad (como el indicador de advertencia ABS y el indicador de advertencia SRS) al poner en marcha el
sistema híbrido, es posible que dichos sis- temas no estén disponibles para prote-gerle en caso de accidente, lo que podría
ocasionar lesiones graves o incluso morta- les. En ese caso, lleve inmediatamente el vehículo a un distribuidor o taller de repa-
raciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.
Indicadores
Indicador luminoso de los inter-
mitentes ( P.235)
Indicador luminoso de las luces
traseras ( P.243)
Indicador luminoso de las luces
de carretera ( P.245)
Indicador luminoso de las luces
de carretera automáticas (si el
vehículo dispone de ello)
( P.246) Indicador luminoso de las luces
antiniebla delanteras (si el vehí-
culo dispone de ello) ( P.249)
Indicador luminoso de la luz anti-
niebla trasera ( P.249)
Indicador del sistema inteligente
de entrada y arranque*1
( P.224) Indicador luminoso del control de
la velocidad de crucero (si el
vehículo dispone de ello)
( P.291, 304) Indicador luminoso del control
dinámico de la velocidad de cru-
cero asistido por radar (si el vehí-
culo dispone de ello) ( P.291)
Indicador luminoso “SET” del
control de la velocidad de cru-
cero (si el vehículo dispone de
ello) ( P.291, 304) Indicador luminoso del limitador
de velocidad (si el vehículo dis-
pone de ello) ( P.307)
(Blanco)
Indicador luminoso LTA*2 (si el
vehículo dispone de ello)
( P.275)

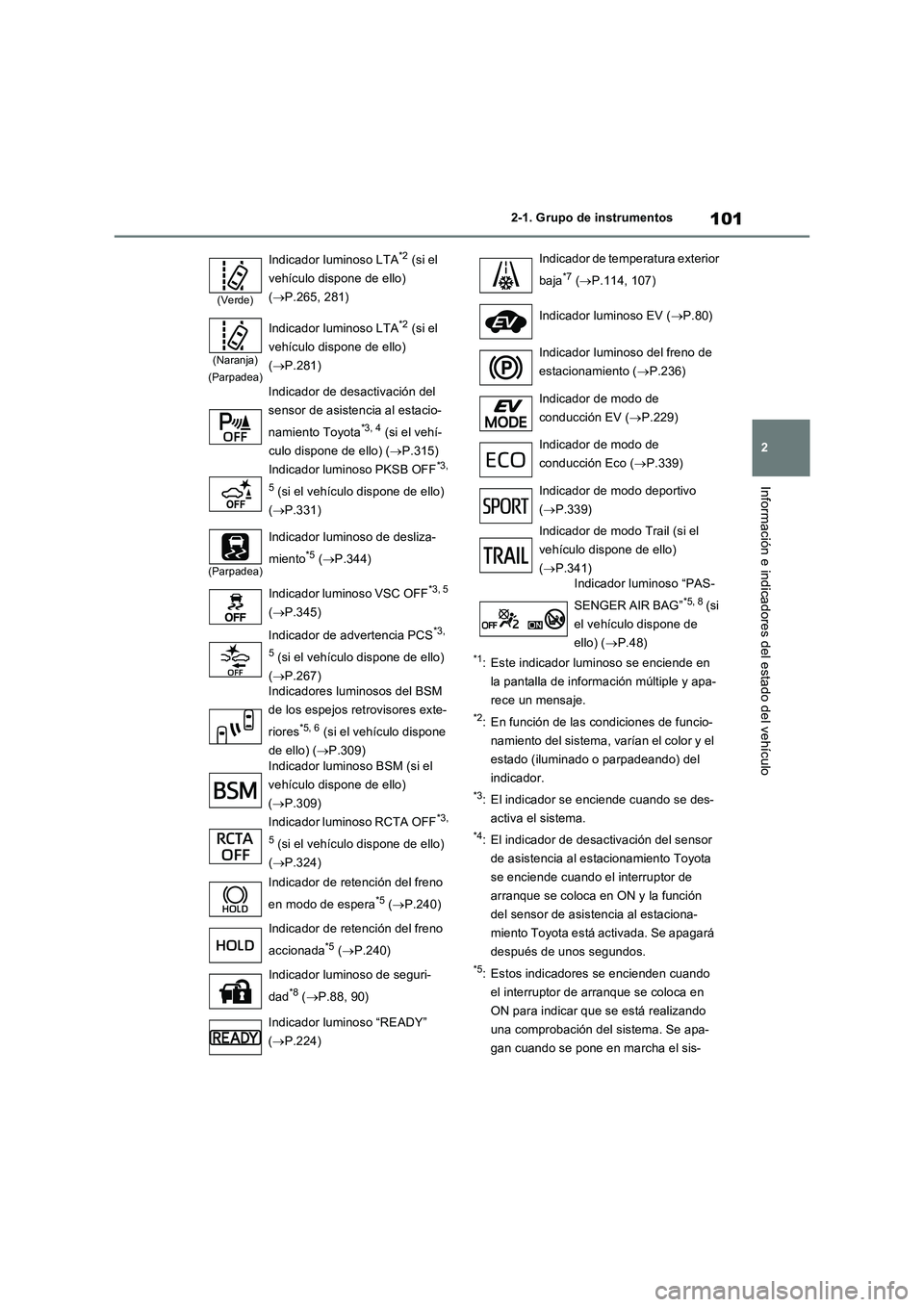

101
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
*1: Este indicador luminoso se enciende en
la pantalla de información múltiple y apa-
rece un mensaje.
*2: En función de las condiciones de funcio-
namiento del sistema, varían el color y el
estado (iluminado o parpadeando) del
indicador.
*3: El indicador se enciende cuando se des-
activa el sistema.
*4: El indicador de desactivación del sensor
de asistencia al estacionamiento Toyota
se enciende cuando el interruptor de
arranque se coloca en ON y la función
del sensor de asistencia al estaciona-
miento Toyota está activada. Se apagará
después de unos segundos.
*5: Estos indicadores se encienden cuando
el interruptor de arranque se coloca en
ON para indicar que se está realizando
una comprobación del sistema. Se apa-
gan cuando se pone en marcha el sis-
(Verde)
Indicador luminoso LTA*2 (si el
vehículo dispone de ello)
(P.265, 281)
(Naranja)
(Parpadea)
Indicador luminoso LTA*2 (si el
vehículo dispone de ello)
(P.281)
Indicador de desactivación del
sensor de asistencia al estacio-
namiento Toyota
*3, 4 (si el vehí-
culo dispone de ello) (P.315)
Indicador luminoso PKSB OFF
*3,
5
(si el vehículo dispone de ello)
(P.331)
(Parpadea)
Indicador luminoso de desliza-
miento
*5 (P.344)
Indicador luminoso VSC OFF
*3, 5
(P.345)
Indicador de advertencia PCS
*3,
5
(si el vehículo dispone de ello)
(P.267)
Indicadores luminosos del BSM
de los espejos retrovisores exte-
riores
*5, 6 (si el vehículo dispone
de ello) (P.309)
Indicador luminoso BSM (si el
vehículo dispone de ello)
(P.309)
Indicador luminoso RCTA OFF
*3,
5
(si el vehículo dispone de ello)
(P.324)
Indicador de retención del freno
en modo de espera
*5 (P.240)
Indicador de retención del freno
accionada
*5 (P.240)
Indicador luminoso de seguri-
dad
*8 (P.88, 90)
Indicador luminoso “READY”
(P.224)
Indicador de temperatura exterior
baja
*7 (P.114, 107)
Indicador luminoso EV (P.80)
Indicador luminoso del freno de
estacionamiento (P.236)
Indicador de modo de
conducción EV (P.229)
Indicador de modo de
conducción Eco (P.339)
Indicador de modo deportivo
(P.339)
Indicador de modo Trail (si el
vehículo dispone de ello)
(P.341)
Indicador luminoso “PAS-
SENGER AIR BAG”
*5, 8 (si
el vehículo dispone de
ello) (P.48)

1022-1. Grupo de instrumentos

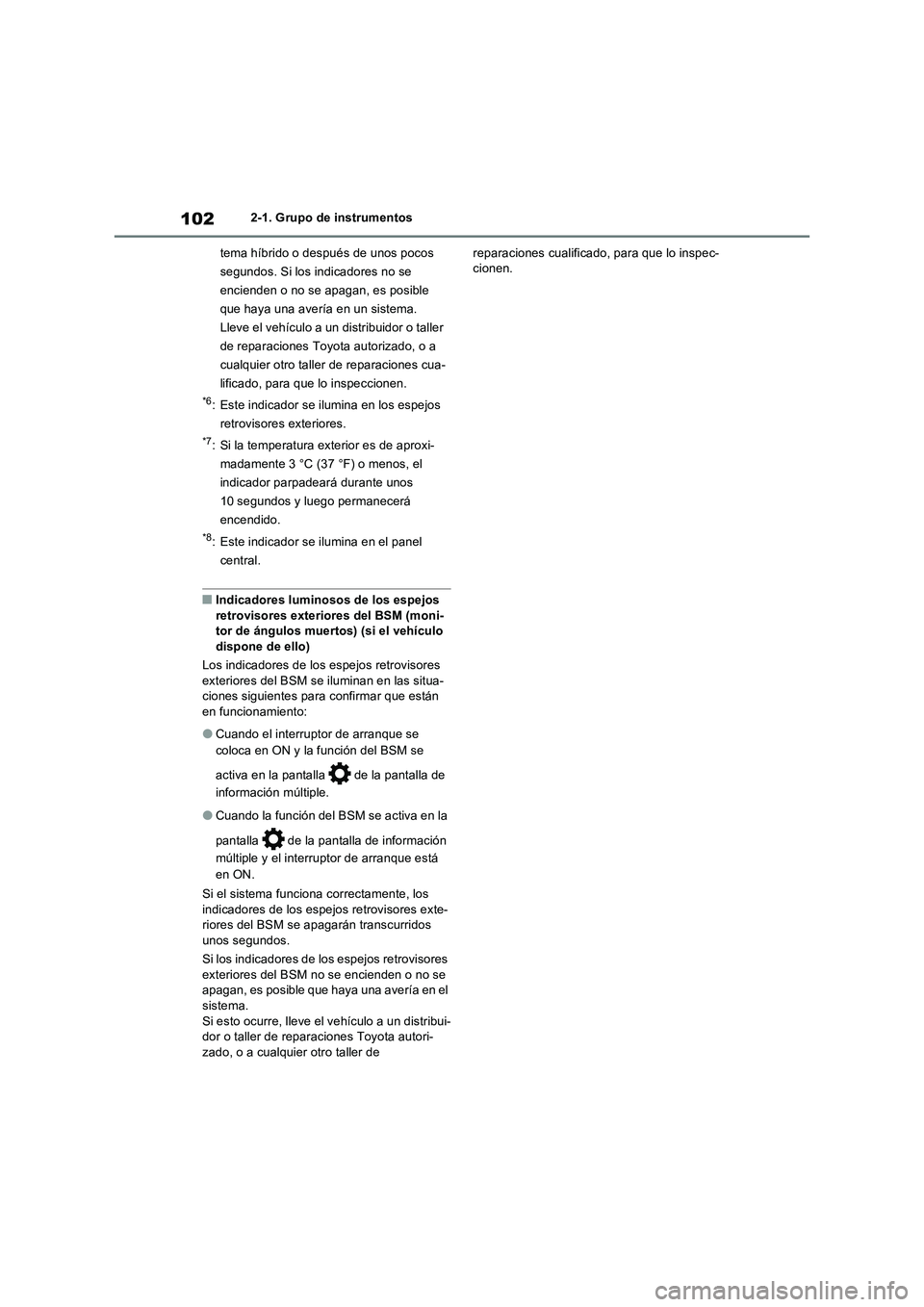

tema híbrido o después de unos pocos
segundos. Si los indicadores no se
encienden o no se apagan, es posible
que haya una avería en un sistema.
Lleve el vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cua-
lificado, para que lo inspeccionen.
*6: Este indicador se ilumina en los espejos
retrovisores exteriores.
*7: Si la temperatura exterior es de aproxi-
madamente 3 °C (37 °F) o menos, el
indicador parpadeará durante unos
10 segundos y luego permanecerá
encendido.
*8: Este indicador se ilumina en el panel
central.
■Indicadores luminosos de los espejos
retrovisores exteriores del BSM (moni-
tor de ángulos muertos) (si el vehículo
dispone de ello)
Los indicadores de los espejos retrovisores
exteriores del BSM se iluminan en las situa-
ciones siguientes para confirmar que están
en funcionamiento:
●Cuando el interruptor de arranque se
coloca en ON y la función del BSM se
activa en la pantalla de la pantalla de
información múltiple.
●Cuando la función del BSM se activa en la
pantalla de la pantalla de información
múltiple y el interruptor de arranque está
en ON.
Si el sistema funciona correctamente, los
indicadores de los espejos retrovisores exte-
riores del BSM se apagarán transcurridos
unos segundos.
Si los indicadores de los espejos retrovisores
exteriores del BSM no se encienden o no se
apagan, es posible que haya una avería en el
sistema.
Si esto ocurre, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de reparaciones cualificado, para que lo inspec-
cionen.

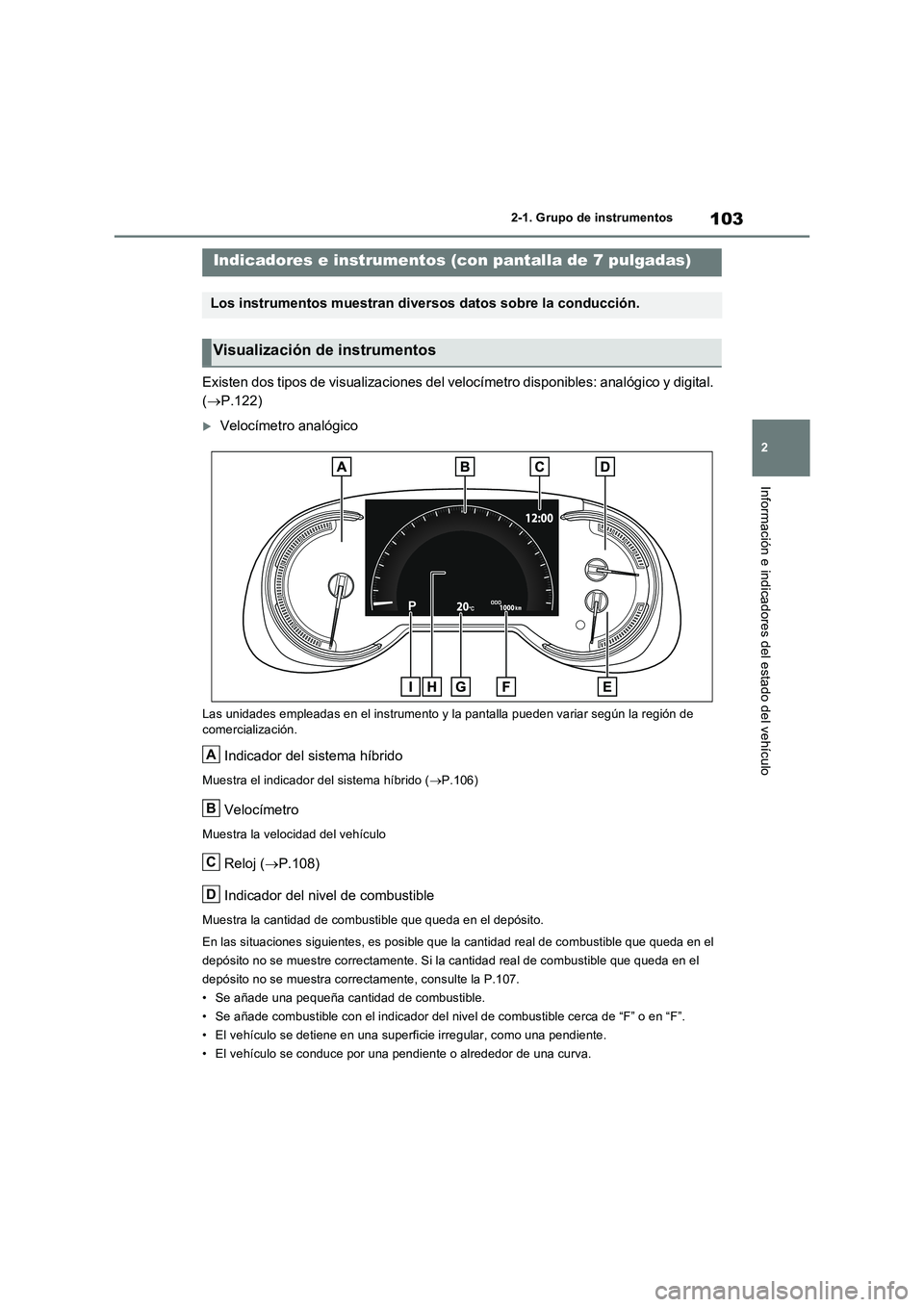

103
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
( P.122)
Velocímetro analógico
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Indicador del sistema híbrido
Muestra el indicador del sistema híbrido ( P.106)
Velocímetro
Muestra la velocidad del vehículo
Reloj (P.108)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito.
En las situaciones siguientes, es posible que la cantidad real de combustible que queda en el
depósito no se muestre correctamente. Si la cantidad real de combustible que queda en el
depósito no se muestra correctamente, consulte la P.107.
• Se añade una pequeña cantidad de combustible.
• Se añade combustible con el indicador del nivel de combustible cerca de “F” o en “F”.
• El vehículo se detiene en una superficie irregular, como una pendiente.
• El vehículo se conduce por una pendiente o alrededor de una curva.
Indicadores e instrumentos (con pantalla de 7 pulgadas)
Los instrumentos muestran diversos datos sobre la conducción.
Visualización de instrumentos
A
B
C
D

1042-1. Grupo de instrumentos
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.107)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.116)
Muestra mensajes de advertencia si se produce una avería (P.471)
Indicador del rango de marchas y posición del cambio
Muestra la posición del cambio o el rango de marchas seleccionado (P.231)
Velocímetro digital
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Indicador del sistema híbrido
Muestra el indicador del sistema híbrido (P.106)
E
F
G
H
I
A

105
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Velocímetro
Muestra la velocidad del vehículo
Reloj (P.108)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito.
En las situaciones siguientes, es posible que la cantidad real de combustible que queda en el
depósito no se muestre correctamente. Si la cantidad real de combustible que queda en el
depósito no se muestra correctamente, consulte la P.107.
• Se añade una pequeña cantidad de combustible.
• Se añade combustible con el indicador del nivel de combustible cerca de “F” o en “F”.
• El vehículo se detiene en una superficie irregular, como una pendiente.
• El vehículo se conduce por una pendiente o alrededor de una curva.
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentaki-
lómetros. Los cuentakilómetros parciales A y B sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.107)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.116)
Muestra mensajes de advertencia si se produce una avería (P.471)
Indicador del rango de marchas y posición del cambio
Muestra la posición del cambio o el rango de marchas seleccionado (P.231)
■Los instrumentos y la pantalla se ilumi-
nan cuando
El interruptor de arranque está en ON.
■Régimen del motor
En los vehículos híbridos, el régimen del
motor se controla cuidadosamente para mejorar la eficiencia del combustible, reducir
las emisiones de escape, etc.
En ocasiones, el régimen del motor que se
visualiza puede diferir, incluso cuando las
condiciones de conducción y de funciona-
miento del vehículo coinciden.
B
C
D
E
F
G
H
I

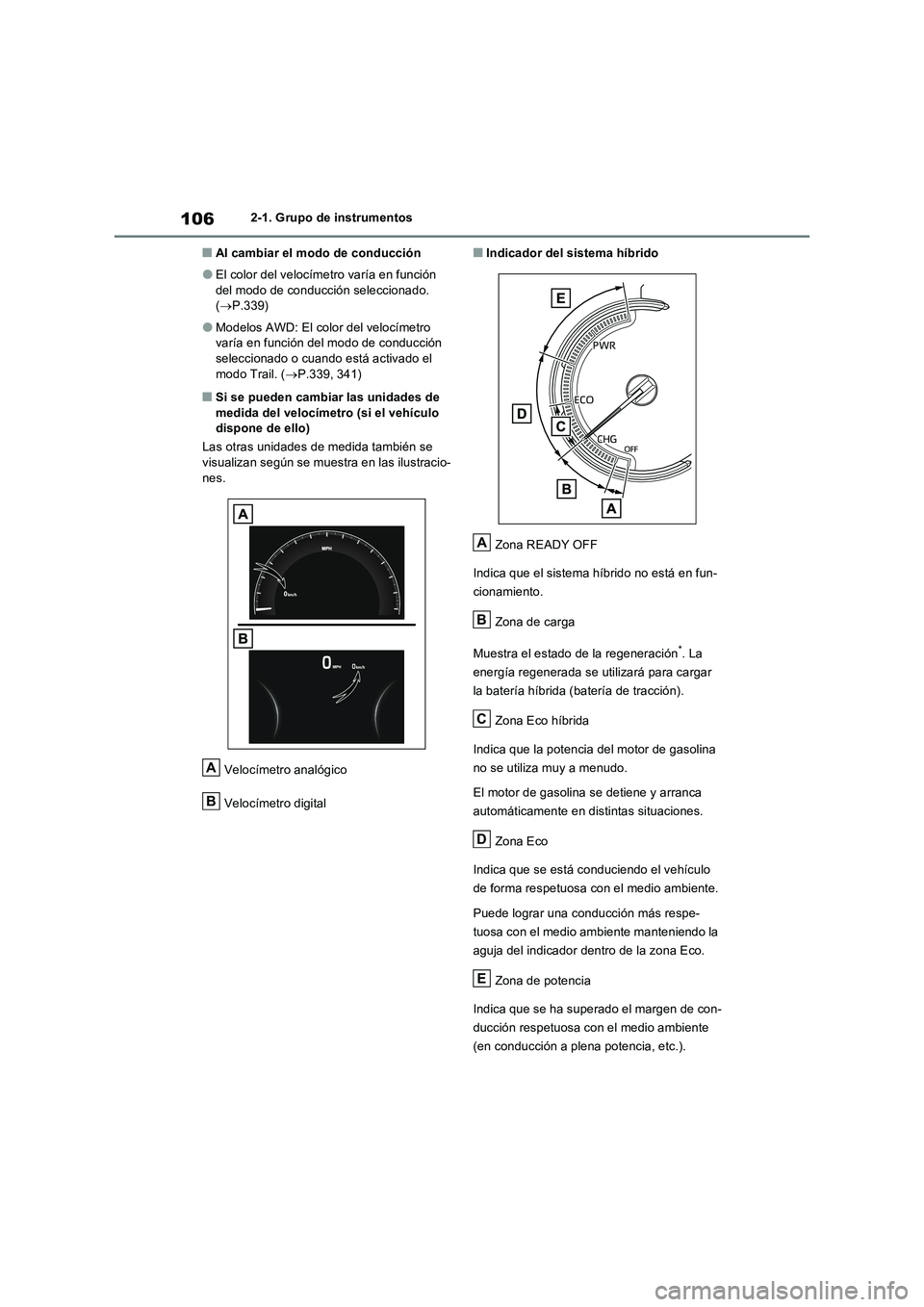

1062-1. Grupo de instrumentos
■Al cambiar el modo de conducción
●El color del velocímetro varía en función
del modo de conducción seleccionado.
(P.339)
●Modelos AWD: El color del velocímetro
varía en función del modo de conducción
seleccionado o cuando está activado el
modo Trail. (P.339, 341)
■Si se pueden cambiar las unidades de
medida del velocímetro (si el vehículo
dispone de ello)
Las otras unidades de medida también se
visualizan según se muestra en las ilustracio-
nes.
Velocímetro analógico
Velocímetro digital
■Indicador del sistema híbrido
Zona READY OFF
Indica que el sistema híbrido no está en fun-
cionamiento.
Zona de carga
Muestra el estado de la regeneración
*. La
energía regenerada se utilizará para cargar
la batería híbrida (batería de tracción).
Zona Eco híbrida
Indica que la potencia del motor de gasolina
no se utiliza muy a menudo.
El motor de gasolina se detiene y arranca
automáticamente en distintas situaciones.
Zona Eco
Indica que se está conduciendo el vehículo
de forma respetuosa con el medio ambiente.
Puede lograr una conducción más respe-
tuosa con el medio ambiente manteniendo la
aguja del indicador dentro de la zona Eco.
Zona de potencia
Indica que se ha superado el margen de con-
ducción respetuosa con el medio ambiente
(en conducción a plena potencia, etc.).
A
B
A
B
C
D
E
