TOYOTA RAV4 HYBRID 2015 Kezelési útmutató (in Hungarian)

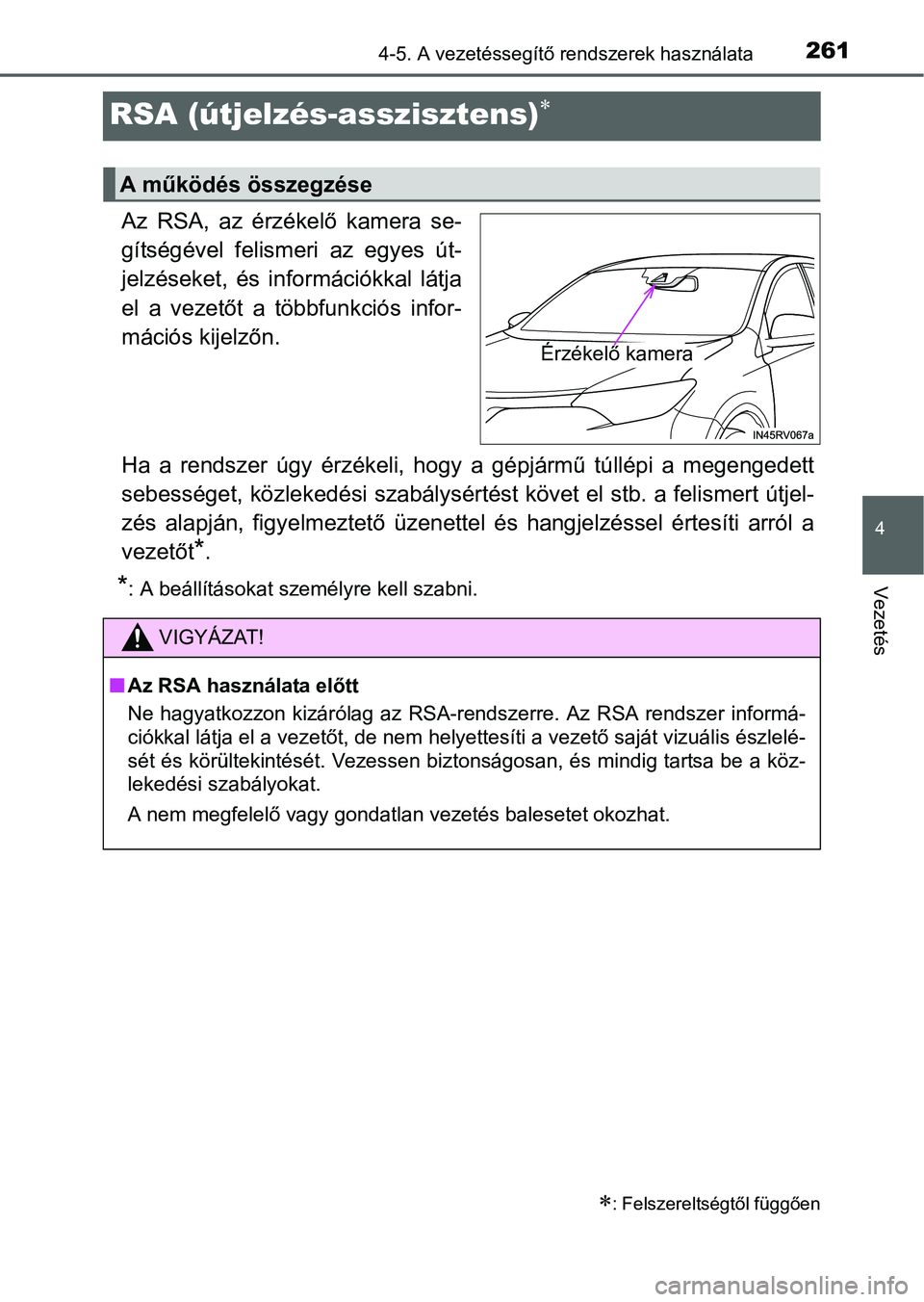

261
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
RSA (útjelzés-asszisztens)
Az RSA, az érzékelő kamera se-
gítségével felismeri az egyes út-
jelzéseket, és információkkal látja
el a vezetőt a többfunkciós infor-
mációs kijelzőn.
Ha a rendszer úgy érzékeli, hogy a gépjármű túllépi a megengedett
sebességet, közlekedési szabálysértést követ el stb. a felismert útjel-
zés alapján, figyelmeztető üzenettel és hangjelzéssel értesíti arról a
vezetőt
*.
*: A beállításokat személyre kell szabni.
: Felszereltségtől függően
A működés összegzése
Érzékelő kamera
VIGYÁZAT!
Az RSA használata előtt
Ne hagyatkozzon kizárólag az RSA-rendszerre. Az RSA rendszer informá-
ciókkal látja el a vezetőt, de nem helyettesíti a vezető saját vizuális észlelé-
sét és körültekintését. Vezessen biztonságosan, és mindig tartsa be a köz-
lekedési szabályokat.
A nem megfelelő vagy gondatlan vezetés balesetet okozhat.

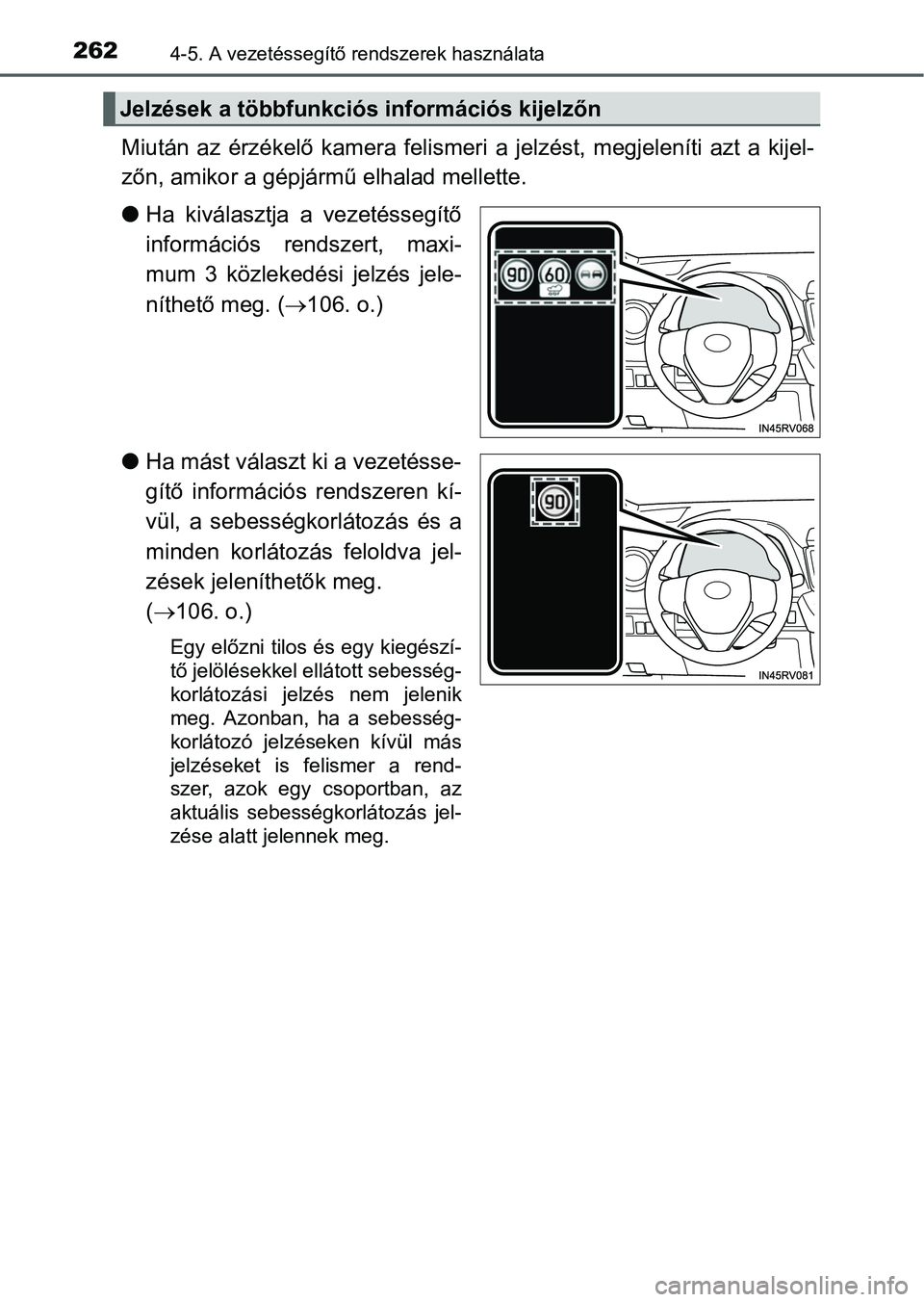

2624-5. A vezetéssegítő rendszerek használata
Miután az érzékelő kamera felismeri a jelzést, megjeleníti azt a kijel-
zőn, amikor a gépjármű elhalad mellette.
Ha kiválasztja a vezetéssegítő
információs rendszert, maxi-
mum 3 közlekedési jelzés jele-
níthető meg. (106. o.)
Ha mást választ ki a vezetésse-
gítő információs rendszeren kí-
vül, a sebességkorlátozás és a
minden korlátozás feloldva jel-
zések jeleníthetők meg.
(106. o.)
Egy előzni tilos és egy kiegészí-
tő jelölésekkel ellátott sebesség-
korlátozási jelzés nem jelenik
meg. Azonban, ha a sebesség-
korlátozó jelzéseken kívül más
jelzéseket is felismer a rend-
szer, azok egy csoportban, az
aktuális sebességkorlátozás jel-
zése alatt jelennek meg.
Jelzések a többfunkciós információs kijelzőn

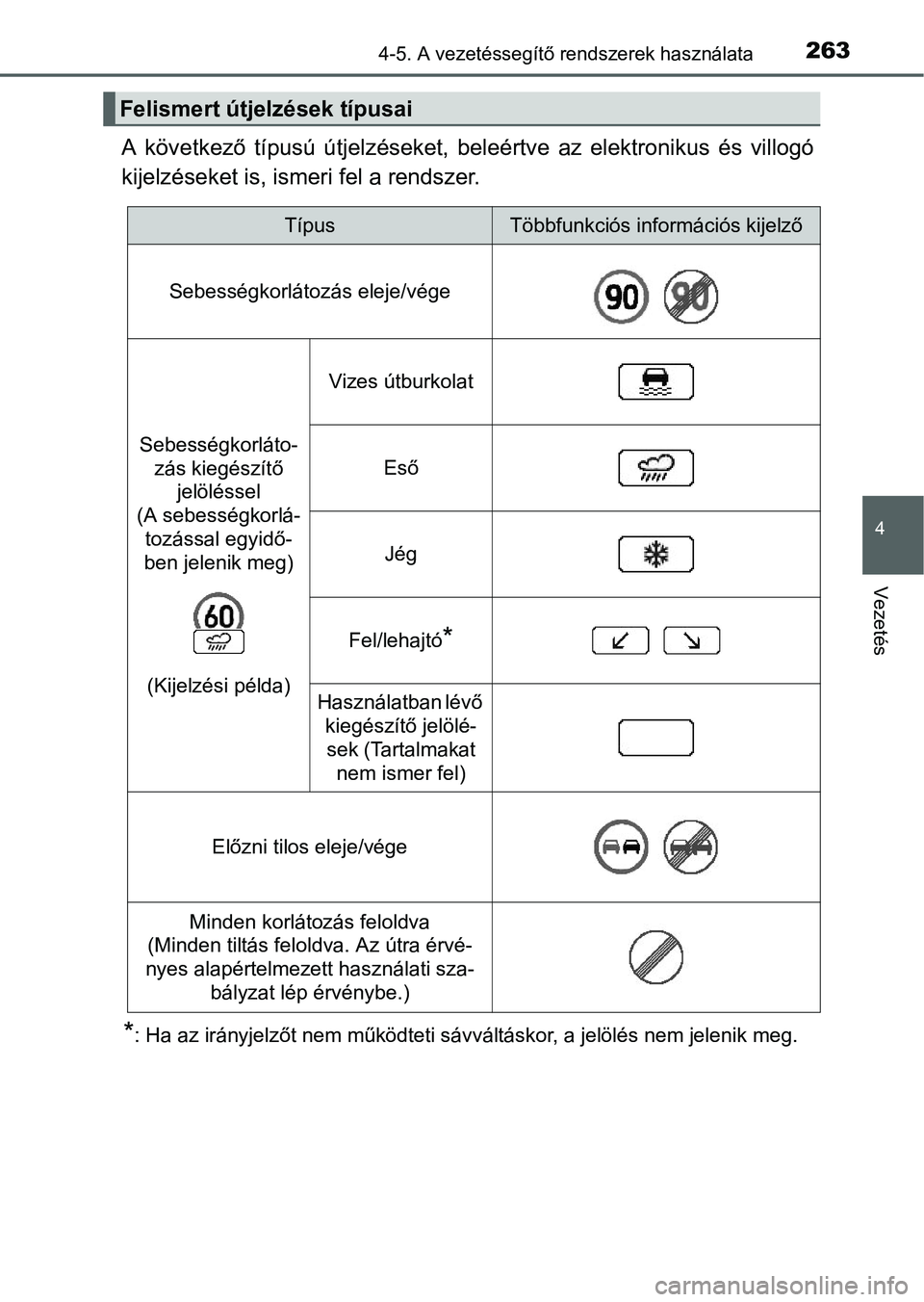

2634-5. A vezetéssegítő rendszerek használata
4
Vezetés
A következő típusú útjelzéseket, beleértve az elektronikus és villogó
kijelzéseket is, ismeri fel a rendszer.
*: Ha az irányjelzőt nem működteti sávváltáskor, a jelölés nem jelenik meg.
Felismert útjelzések típusai
TípusTöbbfunkciós információs kijelző
Sebességkorlátozás eleje/vége
Sebességkorláto-
zás kiegészítő
jelöléssel
(A sebességkorlá-
tozással egyidő-
ben jelenik meg)
(Kijelzési példa)
Vizes útburkolat
Eső
Jég
Fel/lehajtó*
Használatban lévő
kiegészítő jelölé-
sek (Tartalmakat
nem ismer fel)
Előzni tilos eleje/vége
Minden korlátozás feloldva
(Minden tiltás feloldva. Az útra érvé-
nyes alapértelmezett használati sza-
bályzat lép érvénybe.)

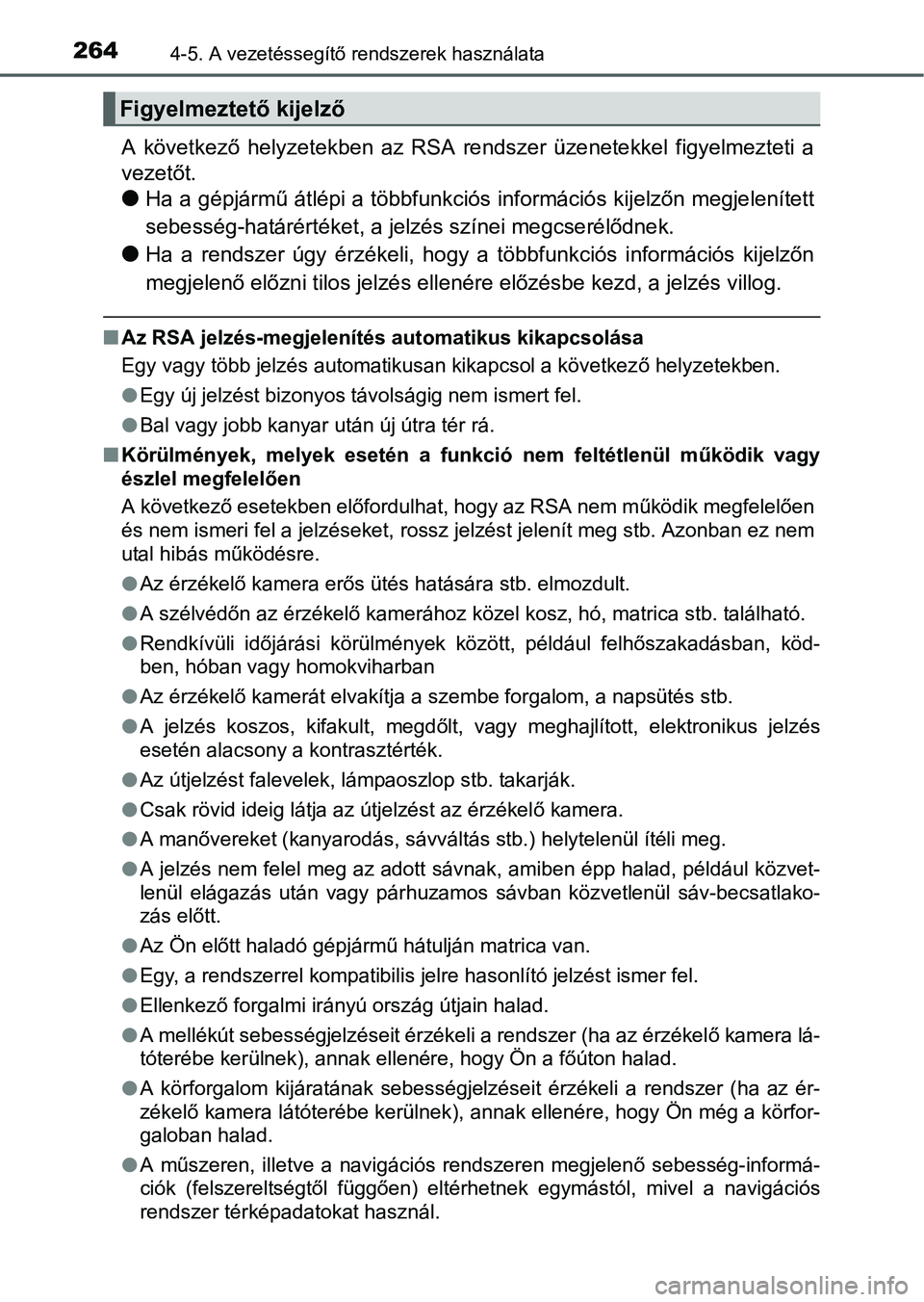

2644-5. A vezetéssegítő rendszerek használata
A következő helyzetekben az RSA rendszer üzenetekkel figyelmezteti a
vezetőt.
Ha a gépjármű átlépi a többfunkciós információs kijelzőn megjelenített
sebesség-határértéket, a jelzés színei megcserélődnek.
Ha a rendszer úgy érzékeli, hogy a többfunkciós információs kijelzőn
megjelenő előzni tilos jelzés ellenére előzésbe kezd, a jelzés villog.
Az RSA jelzés-megjelenítés automatikus kikapcsolása
Egy vagy több jelzés automatikusan kikapcsol a következő helyzetekben.
Egy új jelzést bizonyos távolságig nem ismert fel.
Bal vagy jobb kanyar után új útra tér rá.
Körülmények, melyek esetén a funkció nem feltétlenül működik vagy
észlel megfelelően
A következő esetekben előfordulhat, hogy az RSA nem működik megfelelően
és nem ismeri fel a jelzéseket, rossz jelzést jelenít meg stb. Azonban ez nem
utal hibás működésre.
Az érzékelő kamera erős ütés hatására stb. elmozdult.
A szélvédőn az érzékelő kamerához közel kosz, hó, matrica stb. található.
Rendkívüli időjárási körülmények között, például felhőszakadásban, köd-
ben, hóban vagy homokviharban
Az érzékelő kamerát elvakítja a szembe forgalom, a napsütés stb.
A jelzés koszos, kifakult, megdőlt, vagy meghajlított, elektronikus jelzés
esetén alacsony a kontrasztérték.
Az útjelzést falevelek, lámpaoszlop stb. takarják.
Csak rövid ideig látja az útjelzést az érzékelő kamera.
A manővereket (kanyarodás, sávváltás stb.) helytelenül ítéli meg.
A jelzés nem felel meg az adott sávnak, amiben épp halad, például közvet-
lenül elágazás után vagy párhuzamos sávban közvetlenül sáv-becsatlako-
zás előtt.
Az Ön előtt haladó gépjármű hátulján matrica van.
Egy, a rendszerrel kompatibilis jelre hasonlító jelzést ismer fel.
Ellenkező forgalmi irányú ország útjain halad.
A mellékút sebességjelzéseit érzékeli a rendszer (ha az érzékelő kamera lá-
tóterébe kerülnek), annak ellenére, hogy Ön a főúton halad.
A körforgalom kijáratának sebességjelzéseit érzékeli a rendszer (ha az ér-
zékelő kamera látóterébe kerülnek), annak ellenére, hogy Ön még a körfor-
galoban halad.
A műszeren, illetve a navigációs rendszeren megjelenő sebesség-informá-
ciók (felszereltségtől függően) eltérhetnek egymástól, mivel a navigációs
rendszer térképadatokat használ.
Figyelmeztető kijelző

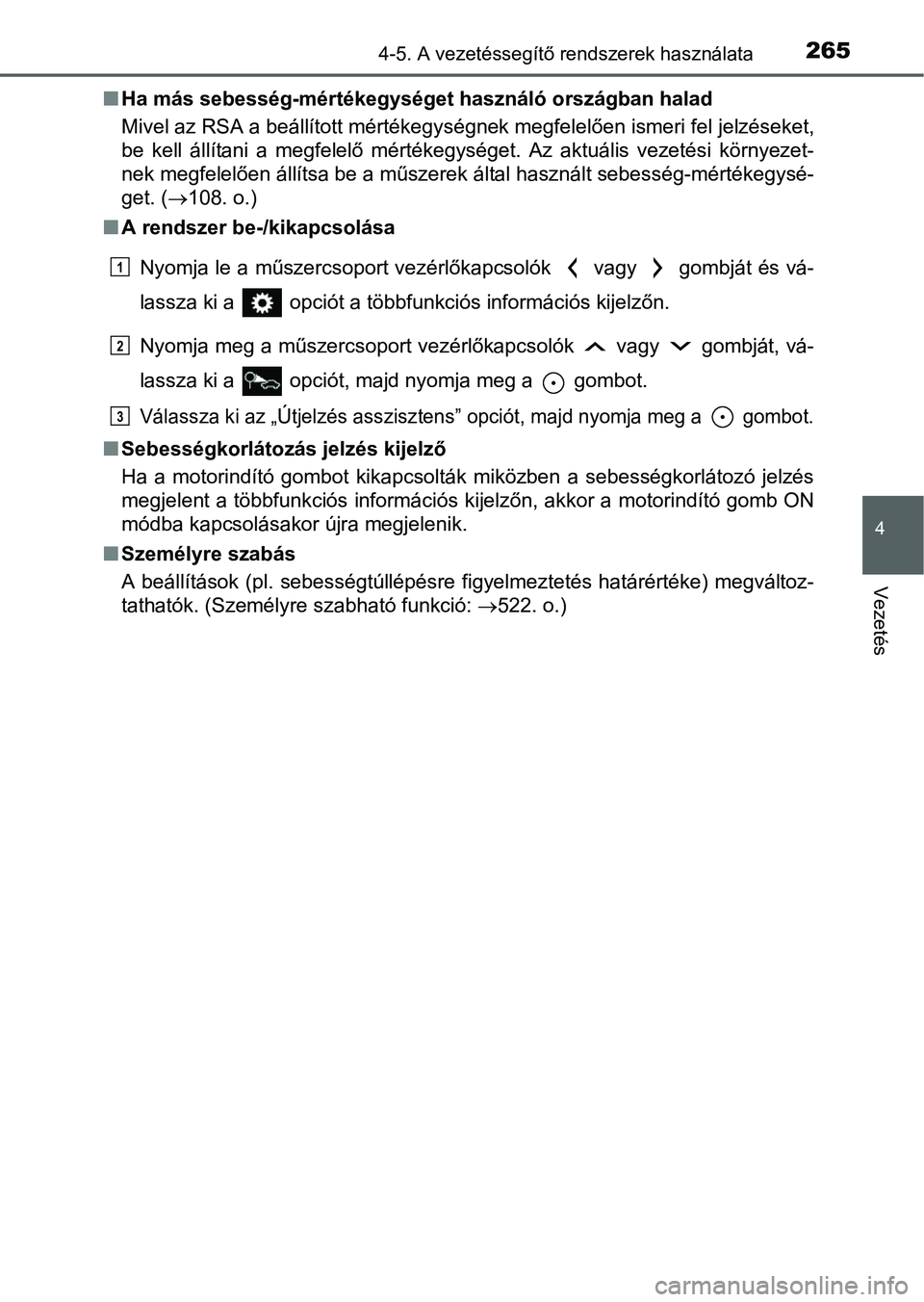

2654-5. A vezetéssegítő rendszerek használata
4
Vezetés
Ha más sebesség-mértékegységet használó országban halad
Mivel az RSA a beállított mértékegységnek megfelelően ismeri fel jelzéseket,
be kell állítani a megfelelő mértékegységet. Az aktuális vezetési környezet-
nek megfelelően állítsa be a műszerek által használt sebesség-mértékegysé-
get. (108. o.)
A rendszer be-/kikapcsolása
Nyomja le a műszercsoport vezérlőkapcsolók vagy gombját és vá-
lassza ki a opciót a többfunkciós információs kijelzőn.
Nyomja meg a műszercsoport vezérlőkapcsolók vagy gombját, vá-
lassza ki a opciót, majd nyomja meg a gombot.
Válassza ki az „Útjelzés asszisztens” opciót, majd nyomja meg a gombot.
Sebességkorlátozás jelzés kijelző
Ha a motorindító gombot kikapcsolták miközben a sebességkorlátozó jelzés
megjelent a többfunkciós információs kijelzőn, akkor a motorindító gomb ON
módba kapcsolásakor újra megjelenik.
Személyre szabás
A beállítások (pl. sebességtúllépésre figyelmeztetés határértéke) megváltoz-
tathatók. (Személyre szabható funkció: 522. o.)
1
2
3

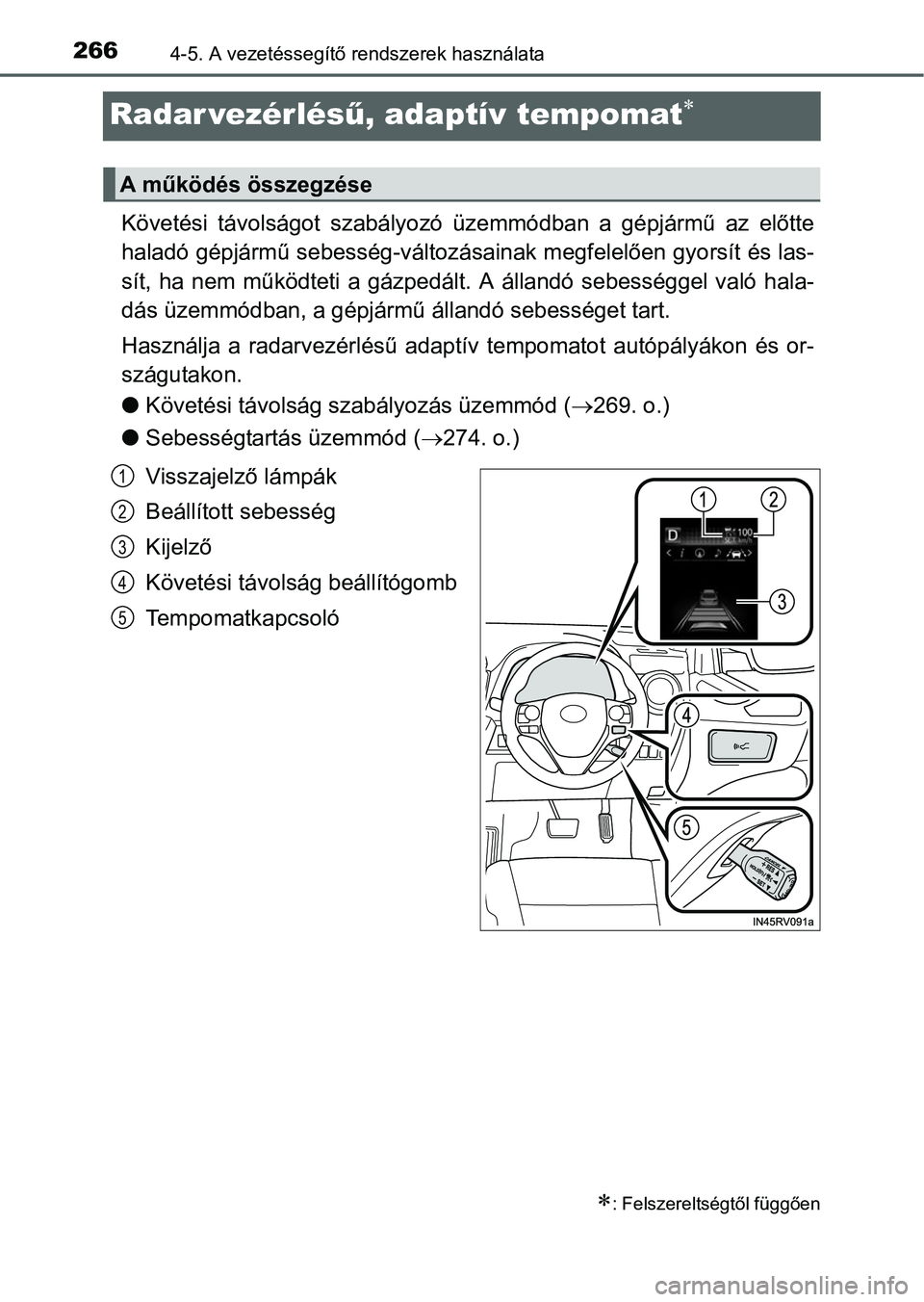

2664-5. A vezetéssegítő rendszerek használata
Radar vezérlésű, adaptív tempomat
Követési távolságot szabályozó üzemmódban a gépjármű az előtte
haladó gépjármű sebesség-változásainak megfelelően gyorsít és las-
sít, ha nem működteti a gázpedált. A állandó sebességgel való hala-
dás üzemmódban, a gépjármű állandó sebességet tart.
Használja a radarvezérlésű adaptív tempomatot autópályákon és or-
szágutakon.
Követési távolság szabályozás üzemmód (269. o.)
Sebességtartás üzemmód (274. o.)
Visszajelző lámpák
Beállított sebesség
Kijelző
Követési távolság beállítógomb
Tempomatkapcsoló
: Felszereltségtől függően
A működés összegzése
1
2
3
4
5

2674-5. A vezetéssegítő rendszerek használata
4
Vezetés

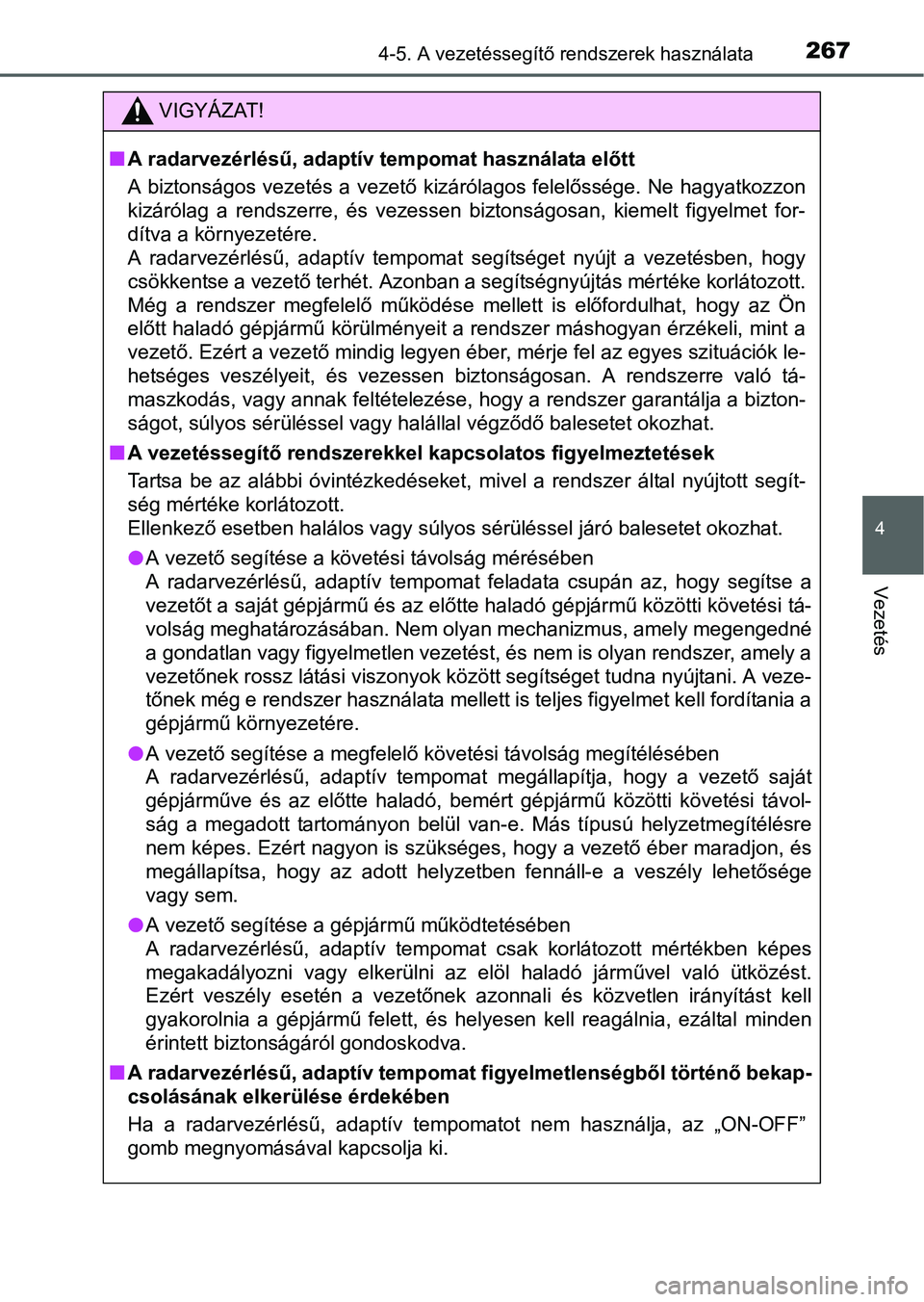

VIGYÁZAT!
A radarvezérlésű, adaptív tempomat használata előtt
A biztonságos vezetés a vezető kizárólagos felelőssége. Ne hagyatkozzon
kizárólag a rendszerre, és vezessen biztonságosan, kiemelt figyelmet for-
dítva a környezetére.
A radarvezérlésű, adaptív tempomat segítséget nyújt a vezetésben, hogy
csökkentse a vezető terhét. Azonban a segítségnyújtás mértéke korlátozott.
Még a rendszer megfelelő működése mellett is előfordulhat, hogy az Ön
előtt haladó gépjármű körülményeit a rendszer máshogyan érzékeli, mint a
vezető. Ezért a vezető mindig legyen éber, mérje fel az egyes szituációk le-
hetséges veszélyeit, és vezessen biztonságosan. A rendszerre való tá-
maszkodás, vagy annak feltételezése, hogy a rendszer garantálja a bizton-
ságot, súlyos sérüléssel vagy halállal végződő balesetet okozhat.
A vezetéssegítő rendszerekkel kapcsolatos figyelmeztetések
Tartsa be az alábbi óvintézkedéseket, mivel a rendszer által nyújtott segít-
ség mértéke korlátozott.
Ellenkező esetben halálos vagy súlyos sérüléssel járó balesetet okozhat.
A vezető segítése a követési távolság mérésében
A radarvezérlésű, adaptív tempomat feladata csupán az, hogy segítse a
vezetőt a saját gépjármű és az előtte haladó gépjármű közötti követési tá-
volság meghatározásában. Nem olyan mechanizmus, amely megengedné
a gondatlan vagy figyelmetlen vezetést, és nem is olyan rendszer, amely a
vezetőnek rossz látási viszonyok között segítséget tudna nyújtani. A veze-
tőnek még e rendszer használata mellett is teljes figyelmet kell fordítania a
gépjármű környezetére.
A vezető segítése a megfelelő követési távolság megítélésében
A radarvezérlésű, adaptív tempomat megállapítja, hogy a vezető saját
gépjárműve és az előtte haladó, bemért gépjármű közötti követési távol-
ság a megadott tartományon belül van-e. Más típusú helyzetmegítélésre
nem képes. Ezért nagyon is szükséges, hogy a vezető éber maradjon, és
megállapítsa, hogy az adott helyzetben fennáll-e a veszély lehet
ősége
vagy sem.
A vezető segítése a gépjármű működtetésében
A radarvezérlésű, adaptív tempomat csak korlátozott mértékben képes
megakadályozni vagy elkerülni az elöl haladó járművel való ütközést.
Ezért veszély esetén a vezetőnek azonnali és közvetlen irányítást kell
gyakorolnia a gépjármű felett, és helyesen kell reagálnia, ezáltal minden
érintett biztonságáról gondoskodva.
A radarvezérlésű, adaptív tempomat figyelmetlenségből történő bekap-
csolásának elkerülése érdekében
Ha a radarvezérlésű, adaptív tempomatot nem használja, az „ON-OFF”
gomb megnyomásával kapcsolja ki.

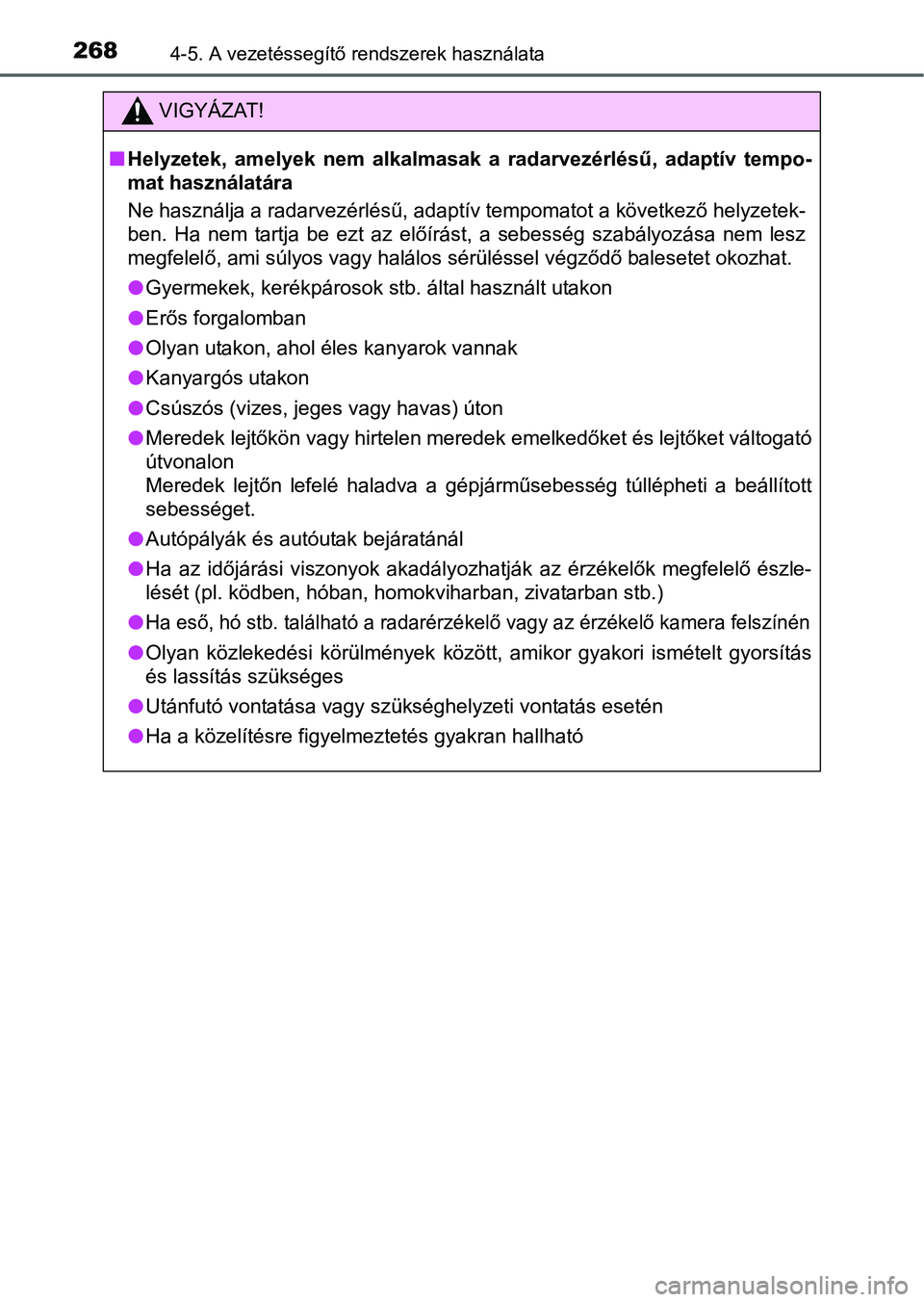

2684-5. A vezetéssegítő rendszerek használata
VIGYÁZAT!
Helyzetek, amelyek nem alkalmasak a radarvezérlésű, adaptív tempo-
mat használatára
Ne használja a radarvezérlésű, adaptív tempomatot a következő helyzetek-
ben. Ha nem tartja be ezt az előírást, a sebesség szabályozása nem lesz
megfelelő, ami súlyos vagy halálos sérüléssel végződő balesetet okozhat.
Gyermekek, kerékpárosok stb. által használt utakon
Erős forgalomban
Olyan utakon, ahol éles kanyarok vannak
Kanyargós utakon
Csúszós (vizes, jeges vagy havas) úton
Meredek lejtőkön vagy hirtelen meredek emelkedőket és lejtőket váltogató
útvonalon
Meredek lejtőn lefelé haladva a gépjárműsebesség túllépheti a beállított
sebességet.
Autópályák és autóutak bejáratánál
Ha az időjárási viszonyok akadályozhatják az érzékelők megfelelő észle-
lését (pl. ködben, hóban, homokviharban, zivatarban stb.)

Ha eső, hó stb. található a radarérzékelő vagy az érzékelő kamera felszínén
Olyan közlekedési körülmények között, amikor gyakori ismételt gyorsítás
és lassítás szükséges
Utánfutó vontatása vagy szükséghelyzeti vontatás esetén
Ha a közelítésre figyelmeztetés gyakran hallható

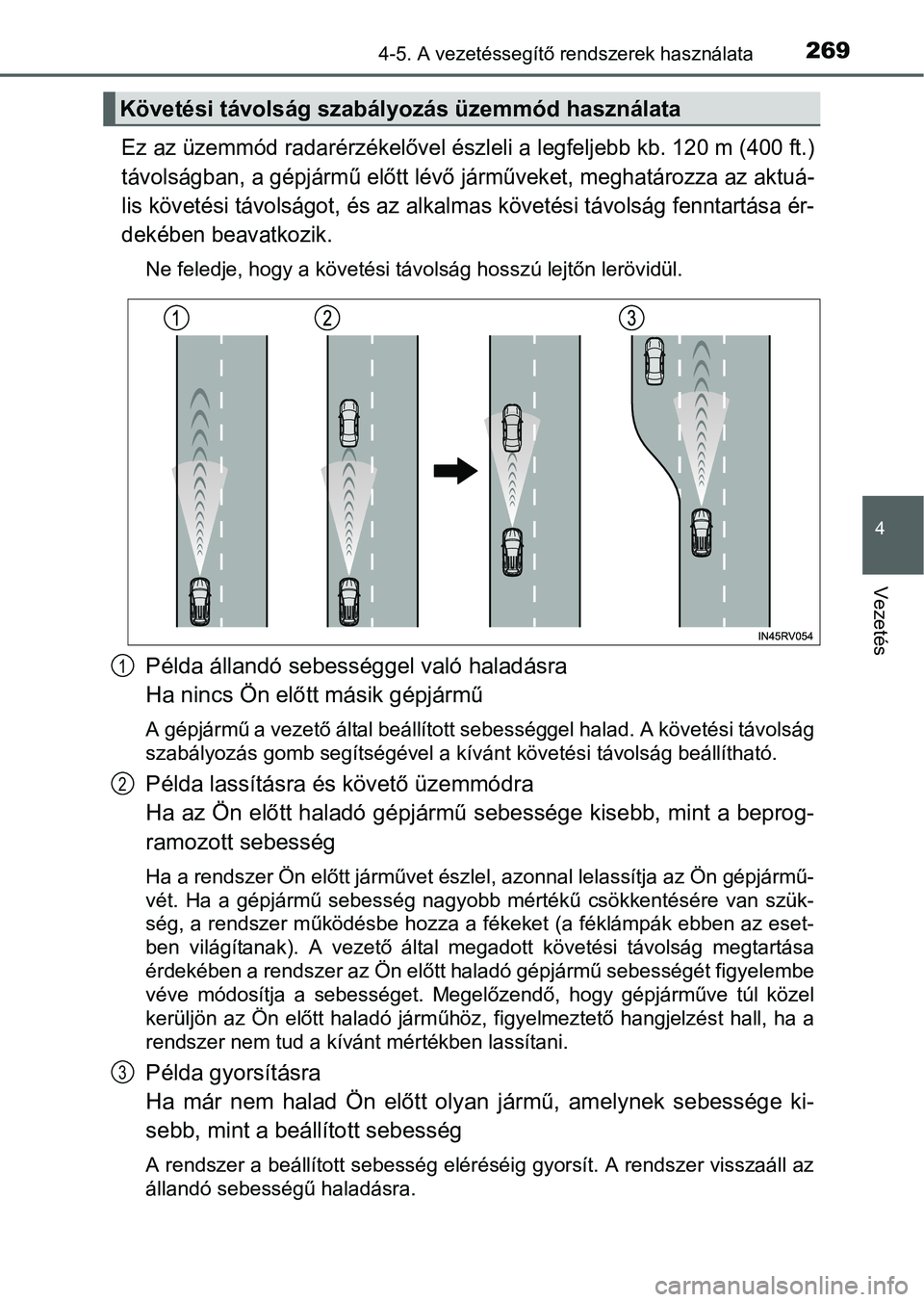

2694-5. A vezetéssegítő rendszerek használata
4
Vezetés
Ez az üzemmód radarérzékelővel észleli a legfeljebb kb. 120 m (400 ft.)
távolságban, a gépjármű előtt lévő járműveket, meghatározza az aktuá-
lis követési távolságot, és az alkalmas követési távolság fenntartása ér-
dekében beavatkozik.
Ne feledje, hogy a követési távolság hosszú lejtőn lerövidül.
Példa állandó sebességgel való haladásra
Ha nincs Ön előtt másik gépjármű
A gépjármű a vezető által beállított sebességgel halad. A követési távolság
szabályozás gomb segítségével a kívánt követési távolság beállítható.
Példa lassításra és követő üzemmódra
Ha az Ön előtt haladó gépjármű sebessége kisebb, mint a beprog-
ramozott sebesség
Ha a rendszer Ön előtt járművet észlel, azonnal lelassítja az Ön gépjármű-
vét. Ha a gépjármű sebesség nagyobb mértékű csökkentésére van szük-
ség, a rendszer működésbe hozza a fékeket (a féklámpák ebben az eset-
ben világítanak). A vezető által megadott követési távolság megtartása
érdekében a rendszer az Ön előtt haladó gépjármű sebességét figyelembe
véve módosítja a sebességet. Megelőzendő, hogy gépjárműve túl közel
kerüljön az Ön előtt haladó járműhöz, figyelmeztető hangjelzést hall, ha a
rendszer nem tud a kívánt mértékben lassítani.
Példa gyorsításra
Ha már nem halad Ön előtt olyan jármű, amelynek sebessége ki-
sebb, mint a beállított sebesség
A rendszer a beállított sebesség eléréséig gyorsít. A rendszer visszaáll az
állandó sebességű haladásra.
Követési távolság szabályozás üzemmód használata
1
2
3

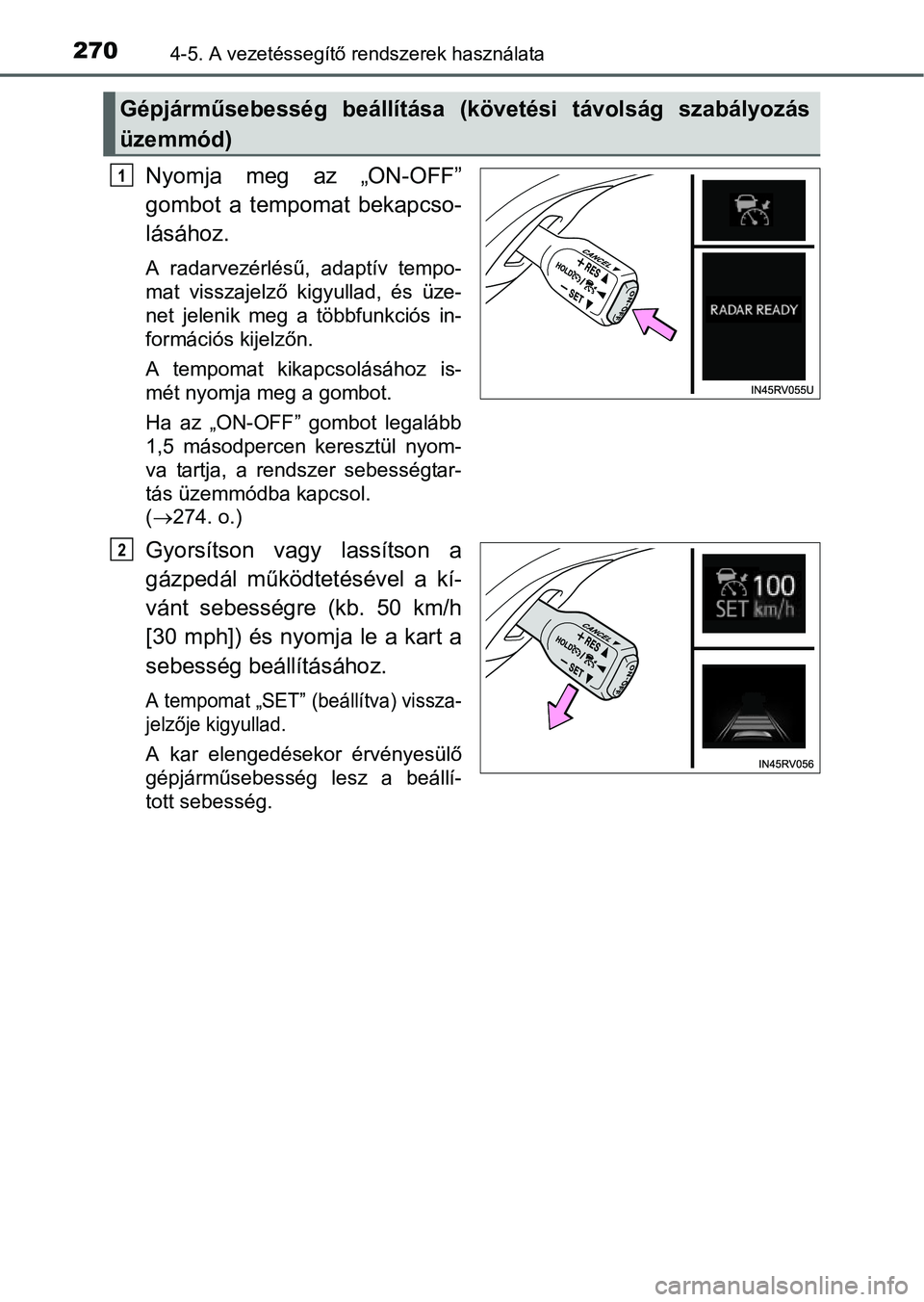

2704-5. A vezetéssegítő rendszerek használata
Nyomja meg az „ON-OFF”
gombot a tempomat bekapcso-
lásához.
A radarvezérlésű, adaptív tempo-
mat visszajelző kigyullad, és üze-
net jelenik meg a többfunkciós in-
formációs kijelzőn.
A tempomat kikapcsolásához is-
mét nyomja meg a gombot.
Ha az „ON-OFF” gombot legalább
1,5 másodpercen keresztül nyom-
va tartja, a rendszer sebességtar-
tás üzemmódba kapcsol.
(274. o.)
Gyorsítson vagy lassítson a
gázpedál működtetésével a kí-
vánt sebességre (kb. 50 km/h
[30 mph]) és nyomja le a kart a
sebesség beállításához.
A tempomat „SET” (beállítva) vissza-
jelzője kigyullad.
A kar elengedésekor érvényesülő
gépjárműsebesség lesz a beállí-
tott sebesség.
Gépjárműsebesség beállítása (követési távolság szabályozás
üzemmód)
1
2
