TOYOTA RAV4 HYBRID 2017 Betriebsanleitungen (in German)

5317-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten

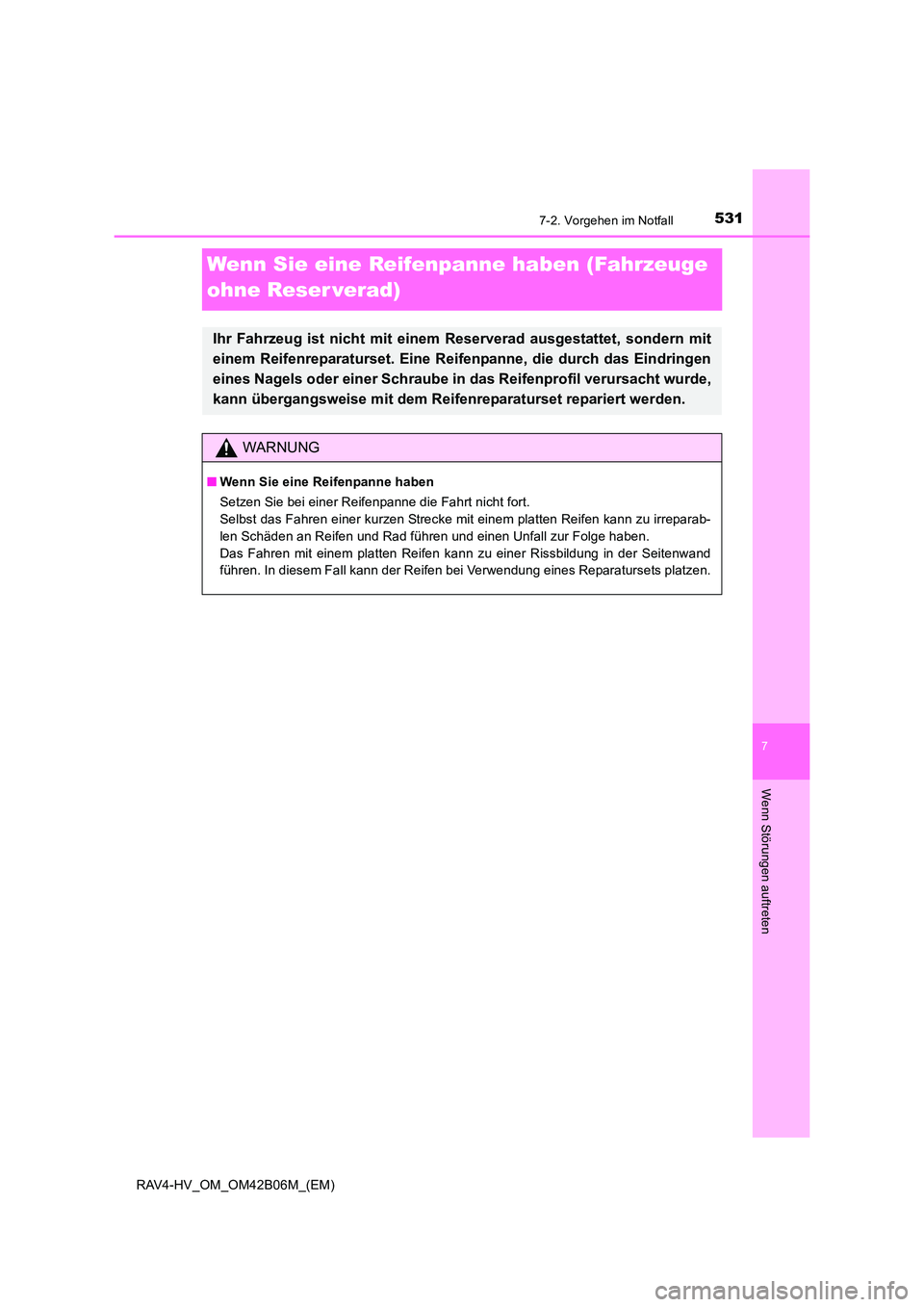

Wenn Sie eine Reifenpanne haben (Fahrzeuge
ohne Reser verad)
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern mit
einem Reifenreparaturset. Eine Reifenpanne, die durch das Eindringen
eines Nagels oder einer Schraube in das Reifenprofil verursacht wurde,
kann übergangsweise mit dem Reifenreparaturset repariert werden.
WARNUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Rad führen und einen Unfall zur Folge haben.
Das Fahren mit einem platten Reifen kann zu einer Rissbildung in der Seitenwand
führen. In diesem Fall kann der Reifen bei Verwendung eines Reparatursets platzen.

5327-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)

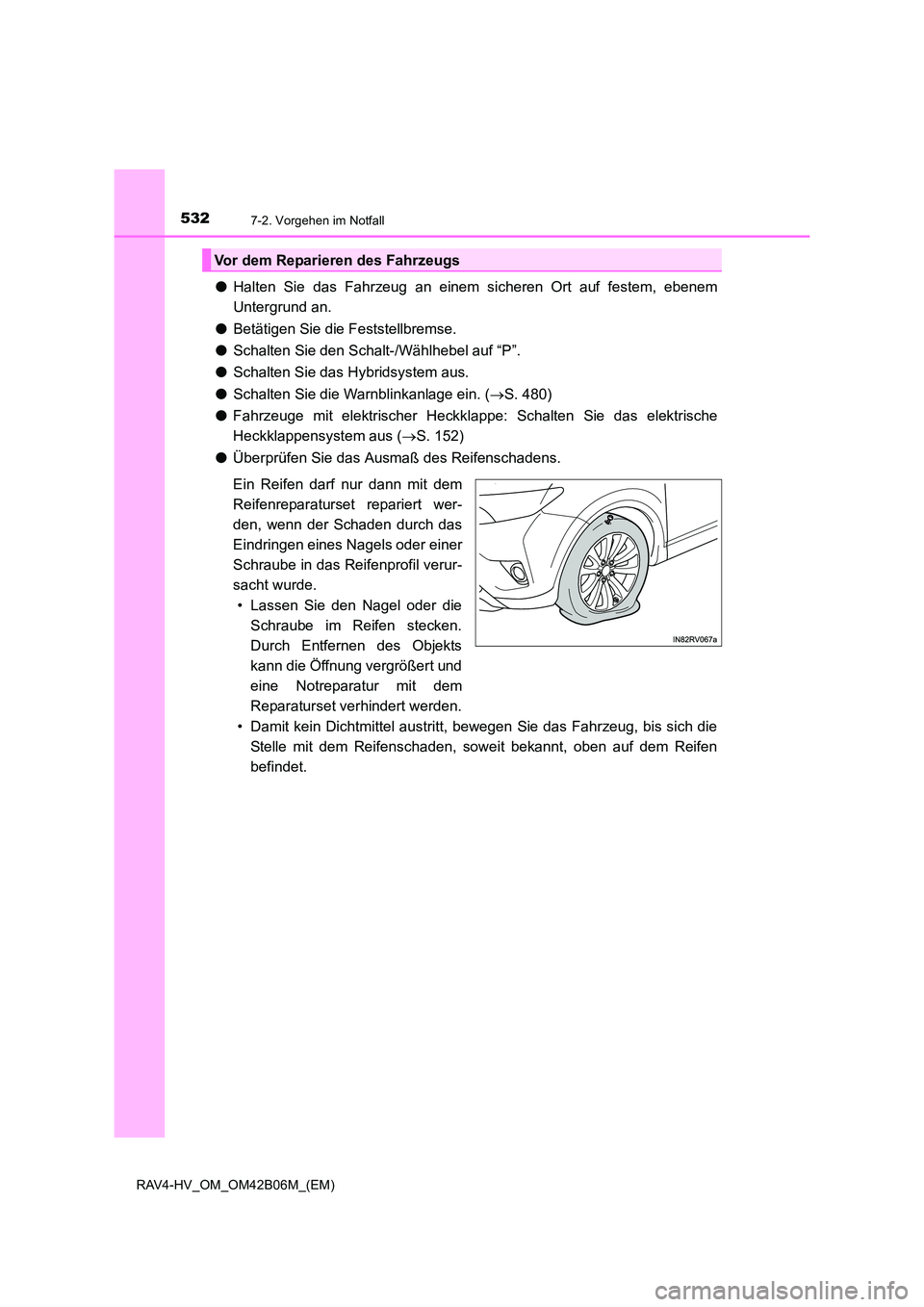

●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem
Untergrund an.
● Betätigen Sie die Feststellbremse.
● Schalten Sie den Schalt-/Wählhebel auf “P”.
● Schalten Sie das Hybridsystem aus.
● Schalten Sie die Warnblinkanlage ein. ( →S. 480)
● Fahrzeuge mit elektrischer Heckklappe: Schalten Sie das elektrische
Heckklappensystem aus ( →S. 152)
● Überprüfen Sie das Ausmaß des Reifenschadens.
Ein Reifen darf nur dann mit dem
Reifenreparaturset repariert wer-
den, wenn der Schaden durch das
Eindringen eines Nagels oder einer
Schraube in das Reifenprofil verur-
sacht wurde.
• Lassen Sie den Nagel oder die Schraube im Reifen stecken.
Durch Entfernen des Objekts
kann die Öffnung vergrößert und
eine Notreparatur mit dem
Reparaturset verhindert werden.
• Damit kein Dichtmittel austritt, bewegen Sie das Fahrzeug, bis sich die Stelle mit dem Reifenschaden, soweit bekannt, oben auf dem Reifen
befindet.
Vor dem Reparieren des Fahrzeugs

5337-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten

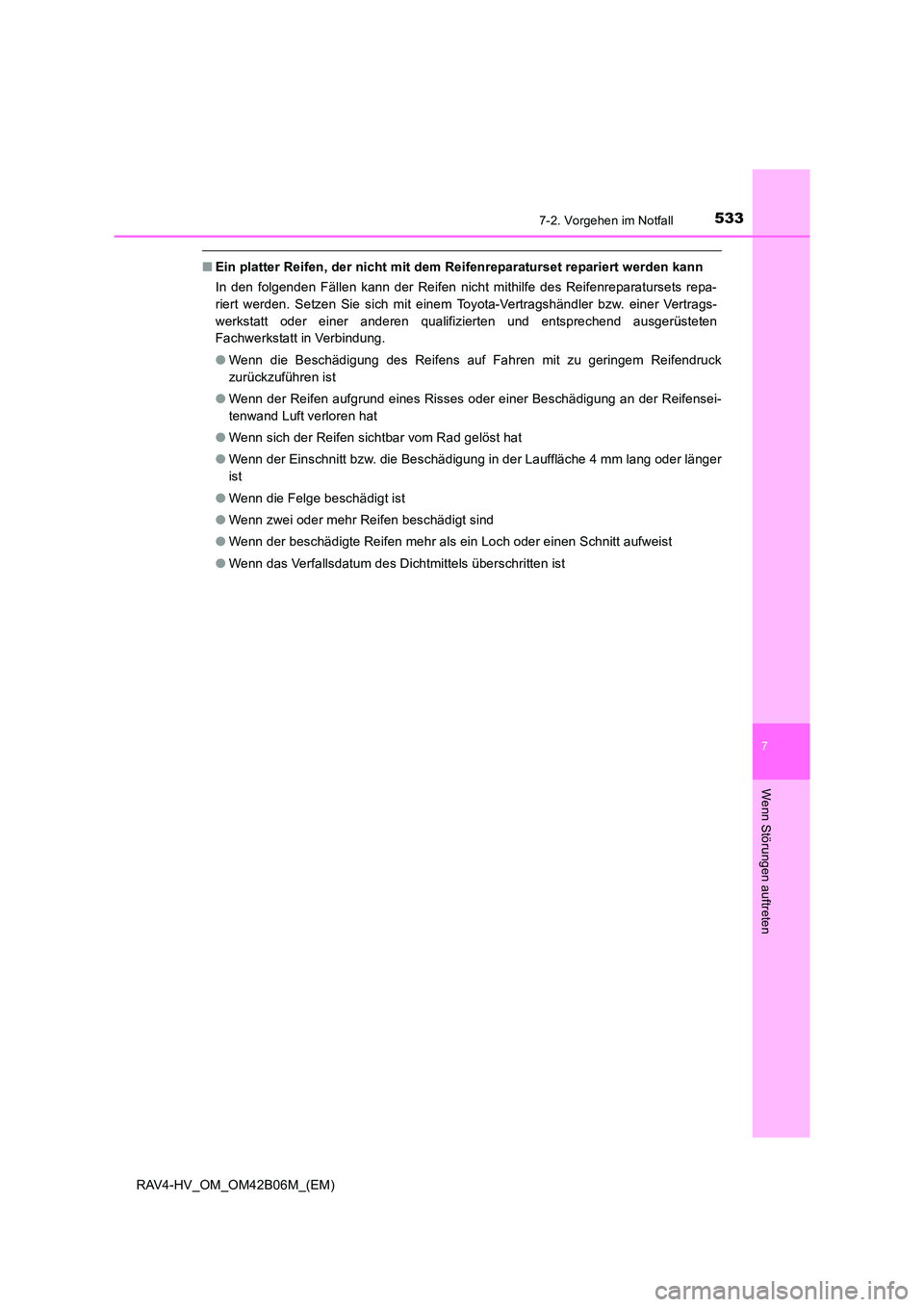

■Ein platter Reifen, der nicht mit dem Reifenreparaturset repariert werden kann
In den folgenden Fällen kann der Reifen nicht mithilfe des Reifenreparatursets repa-
riert werden. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
●Wenn die Beschädigung des Reifens auf Fahren mit zu geringem Reifendruck
zurückzuführen ist
● Wenn der Reifen aufgrund eines Risses oder einer Beschädigung an der Reifensei-
tenwand Luft verloren hat
● Wenn sich der Reifen sichtbar vom Rad gelöst hat
● Wenn der Einschnitt bzw. die Beschädigung in der Lauffläche 4 mm lang oder länger
ist
● Wenn die Felge beschädigt ist
● Wenn zwei oder mehr Reifen beschädigt sind
● Wenn der beschädigte Reifen mehr als ein Loch oder einen Schnitt aufweist
● Wenn das Verfallsdatum des Dichtmittels überschritten ist

5347-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)

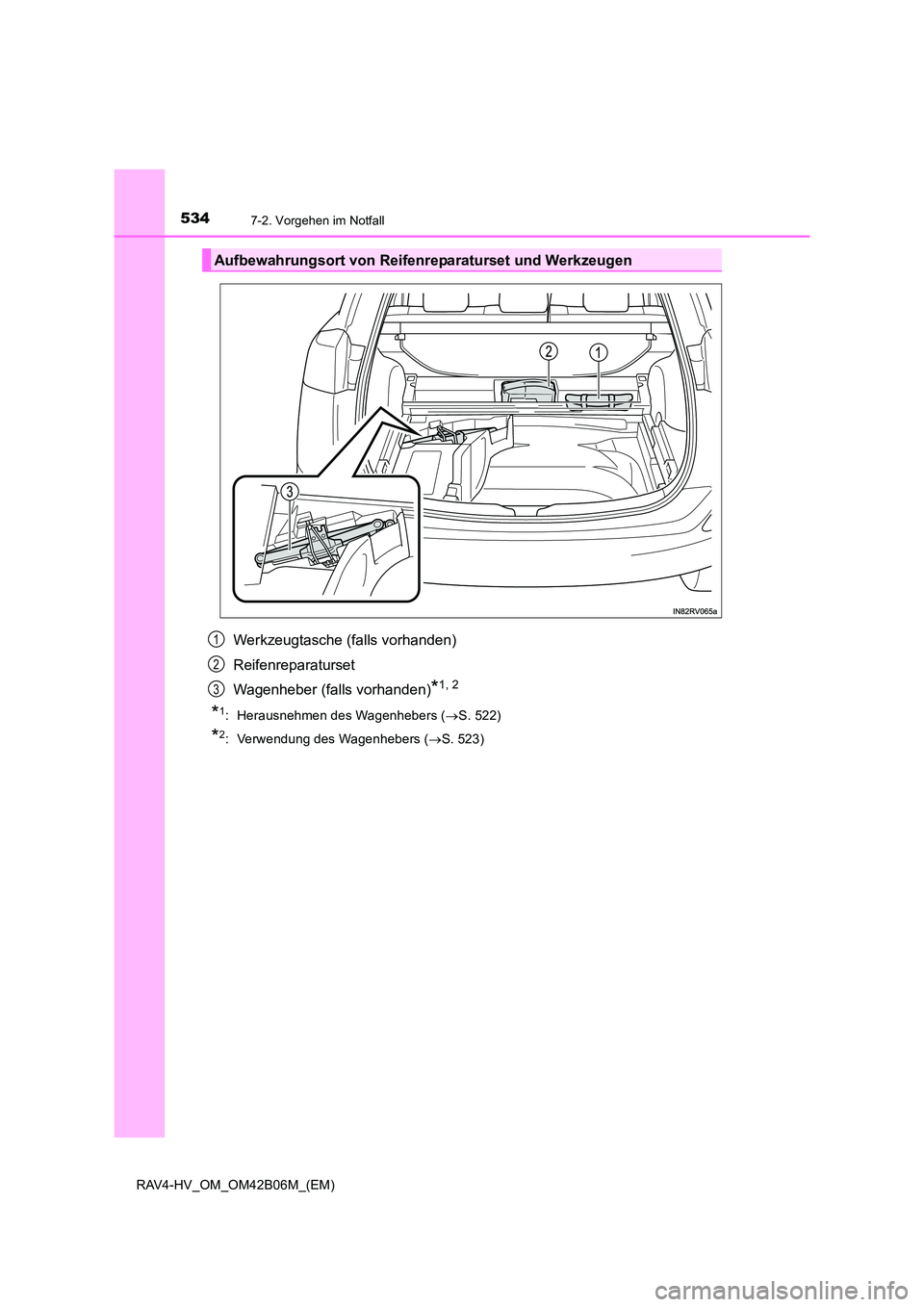

Werkzeugtasche (falls vorhanden)
Reifenreparaturset
Wagenheber (falls vorhanden)
*1, 2
*1: Herausnehmen des Wagenhebers (→S. 522)
*2: Verwendung des Wagenhebers ( →S. 523)
Aufbewahrungsort von Reifenre paraturset und Werkzeugen
1
2
3

5357-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten

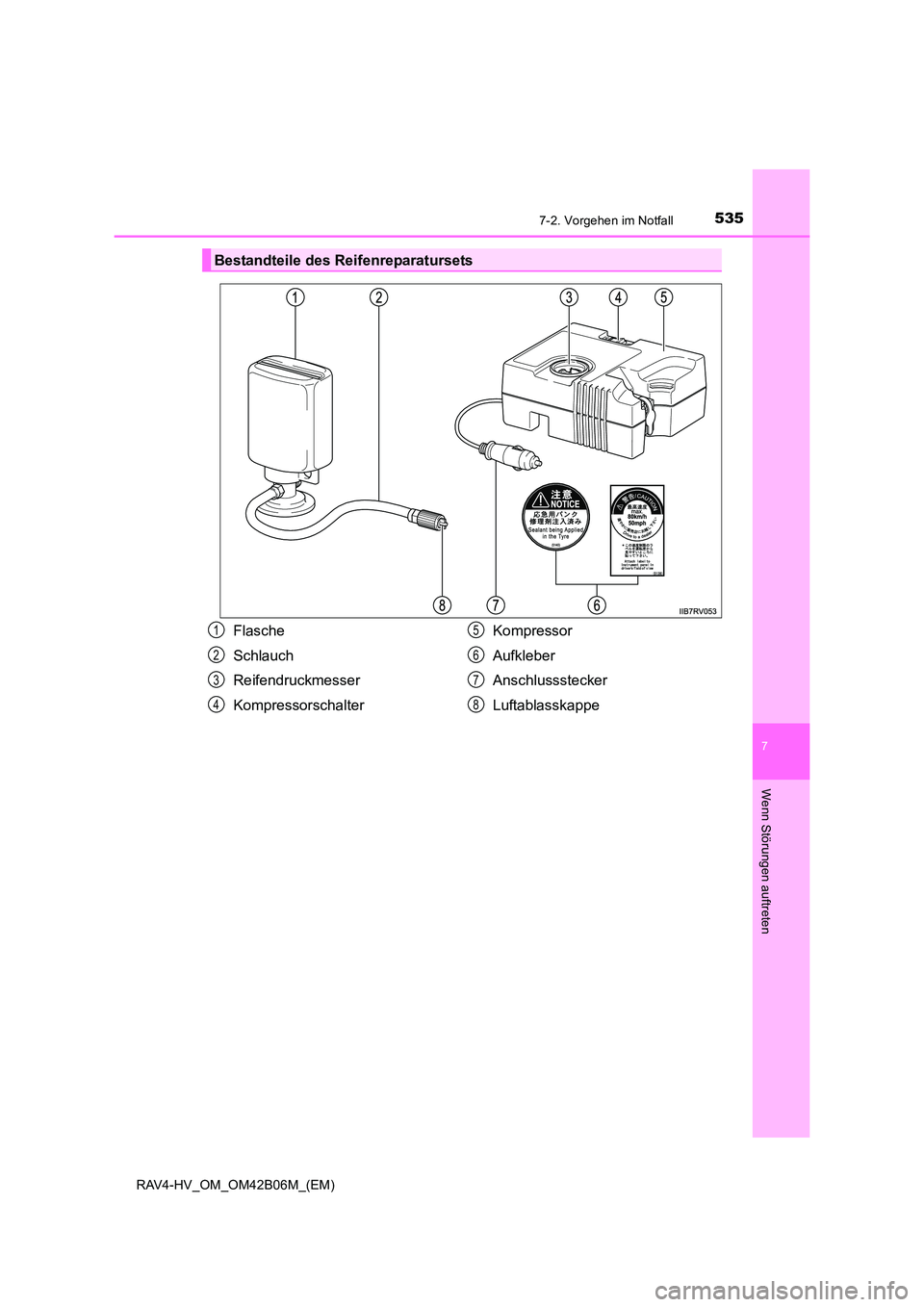

Bestandteile des Reifenreparatursets
Flasche
Schlauch
Reifendruckmesser
KompressorschalterKompressor
Aufkleber
Anschlussstecker
Luftablasskappe1
2
3
4
5
6
7
8

5367-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)

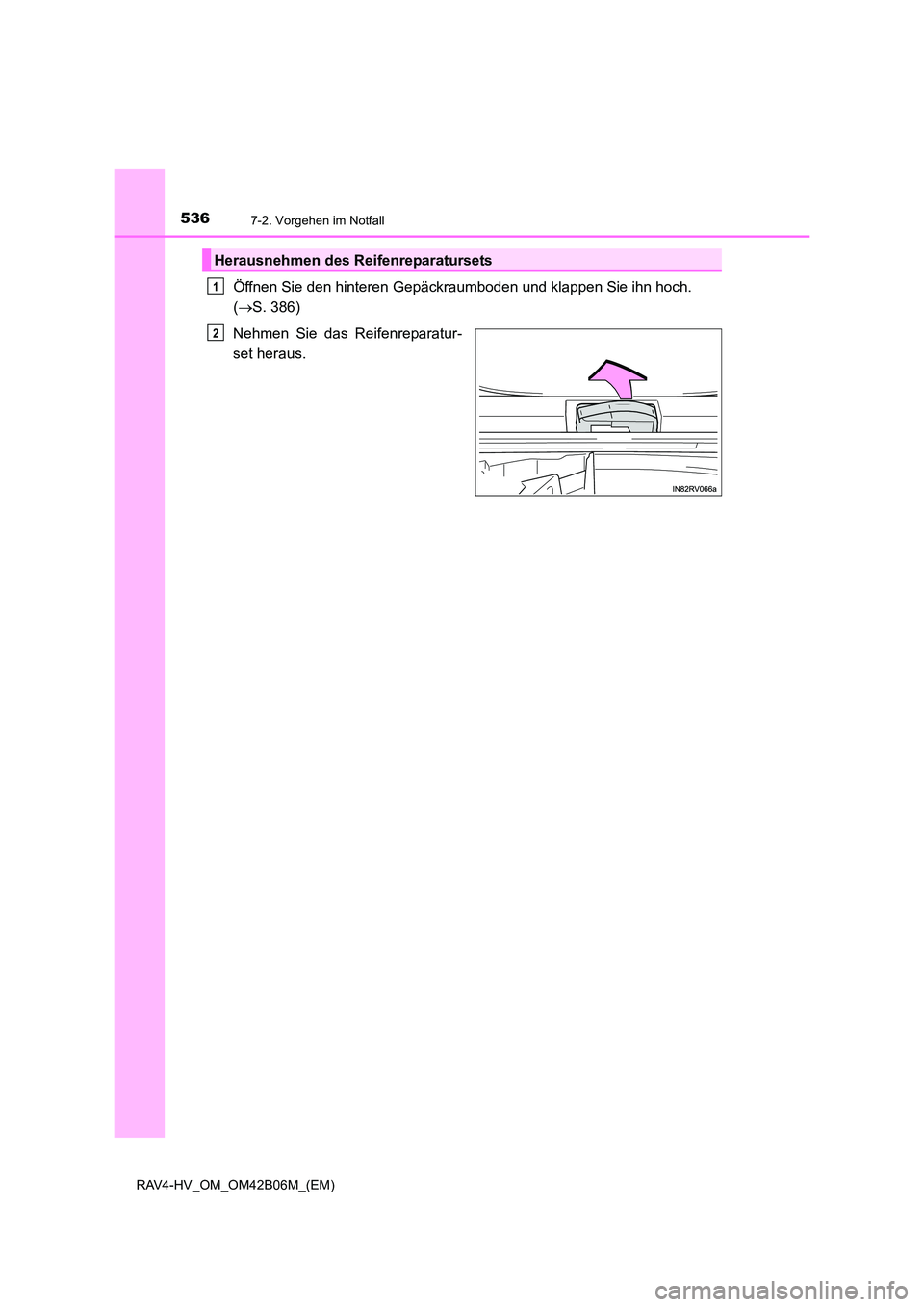

Öffnen Sie den hinteren Gepäckraumboden und klappen Sie ihn hoch.
(→ S. 386)
Nehmen Sie das Reifenreparatur-
set heraus.
Herausnehmen des Reifenreparatursets
1
2

5377-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten

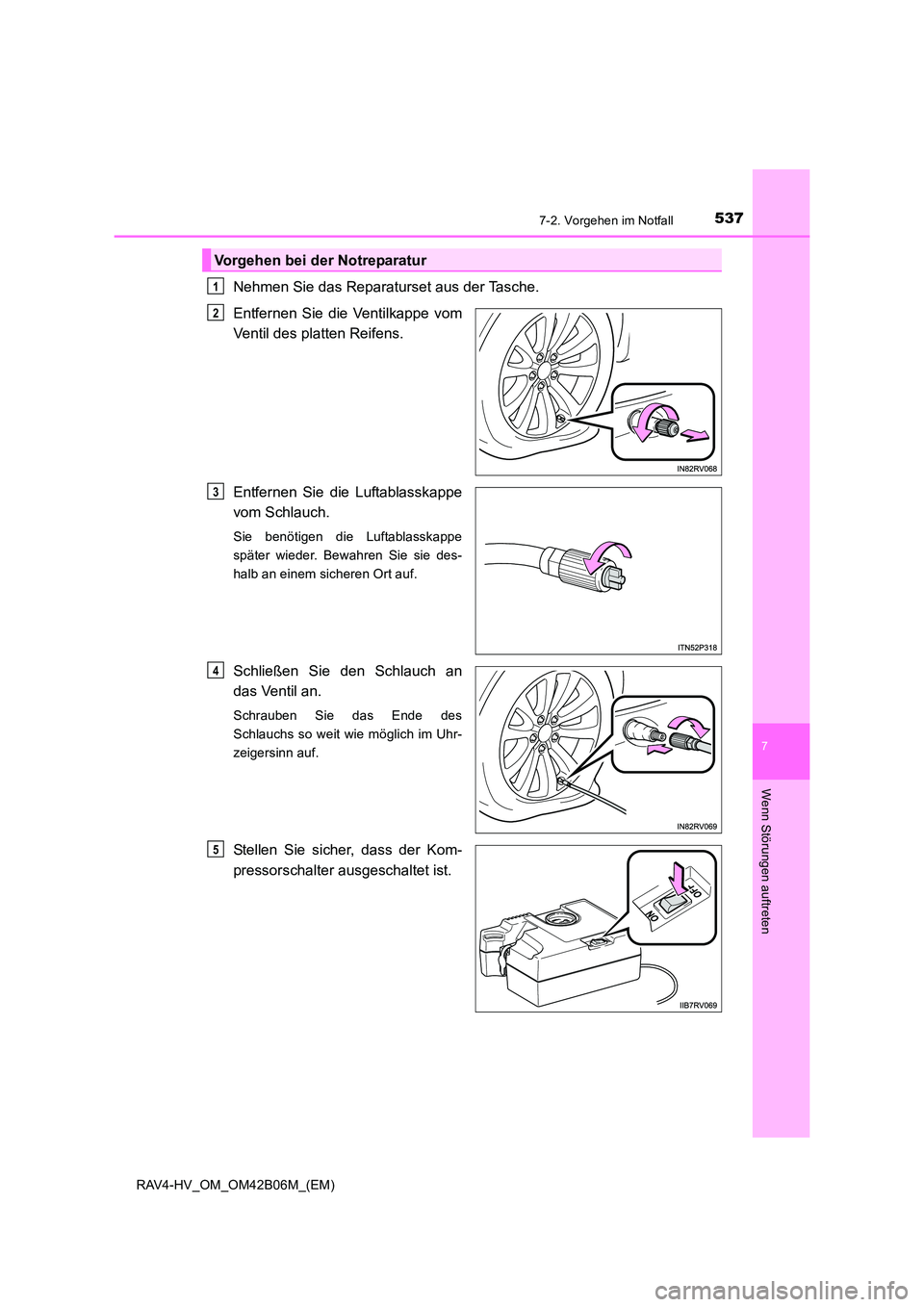

Nehmen Sie das Reparaturset aus der Tasche.
Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie benötigen die Luftablasskappe
später wieder. Bewahren Sie sie des-
halb an einem sicheren Ort auf.
Schließen Sie den Schlauch an
das Ventil an.
Schrauben Sie das Ende des
Schlauchs so weit wie möglich im Uhr-
zeigersinn auf.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Vorgehen bei der Notreparatur
1
2
3
4
5

5387-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)

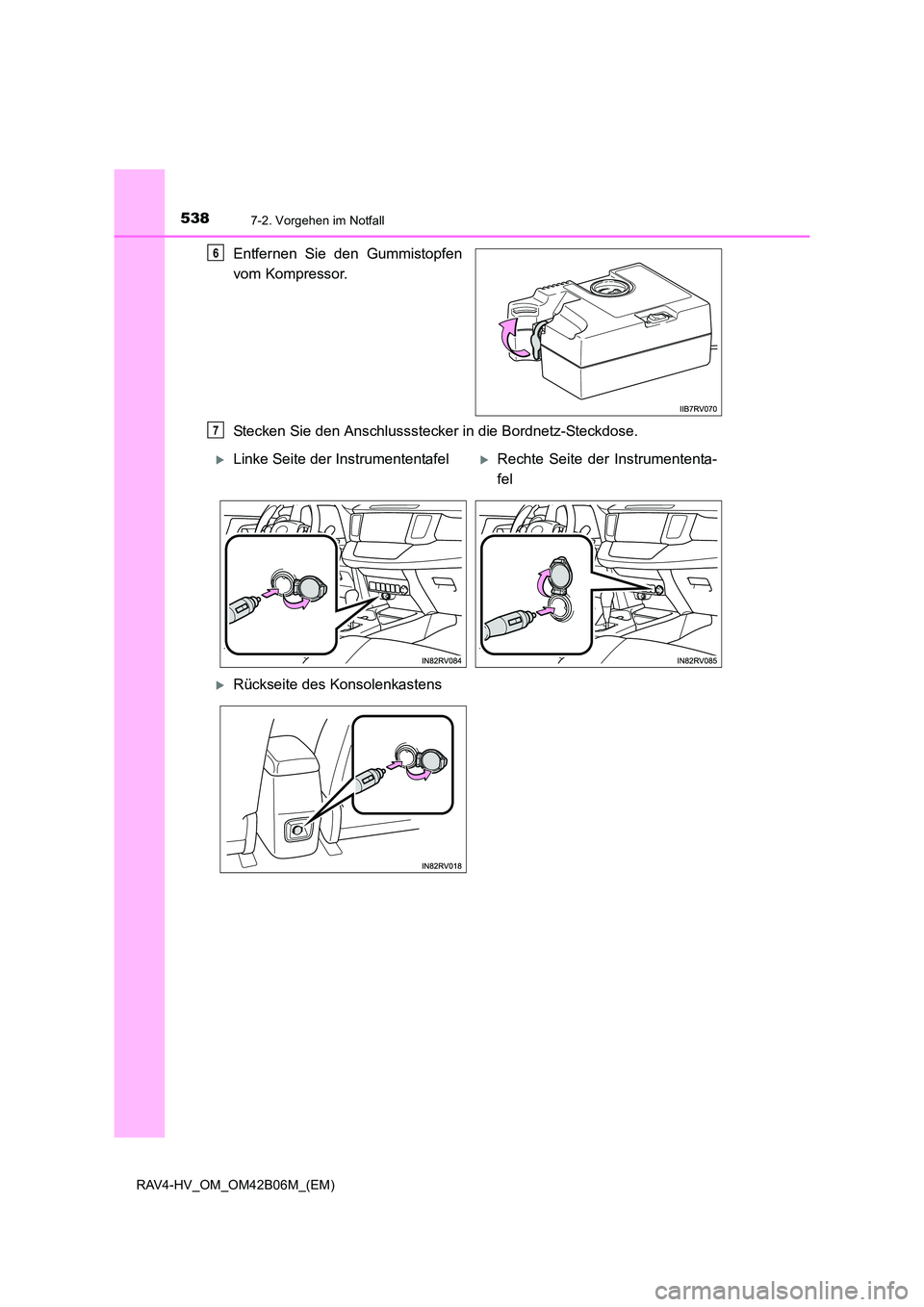

Entfernen Sie den Gummistopfen
vom Kompressor.
Stecken Sie den Anschlussstecker in die Bordnetz-Steckdose.6
7
XLinke Seite der InstrumententafelXRechte Seite der Instrumententa-
fel
XRückseite des Konsolenkastens

5397-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten

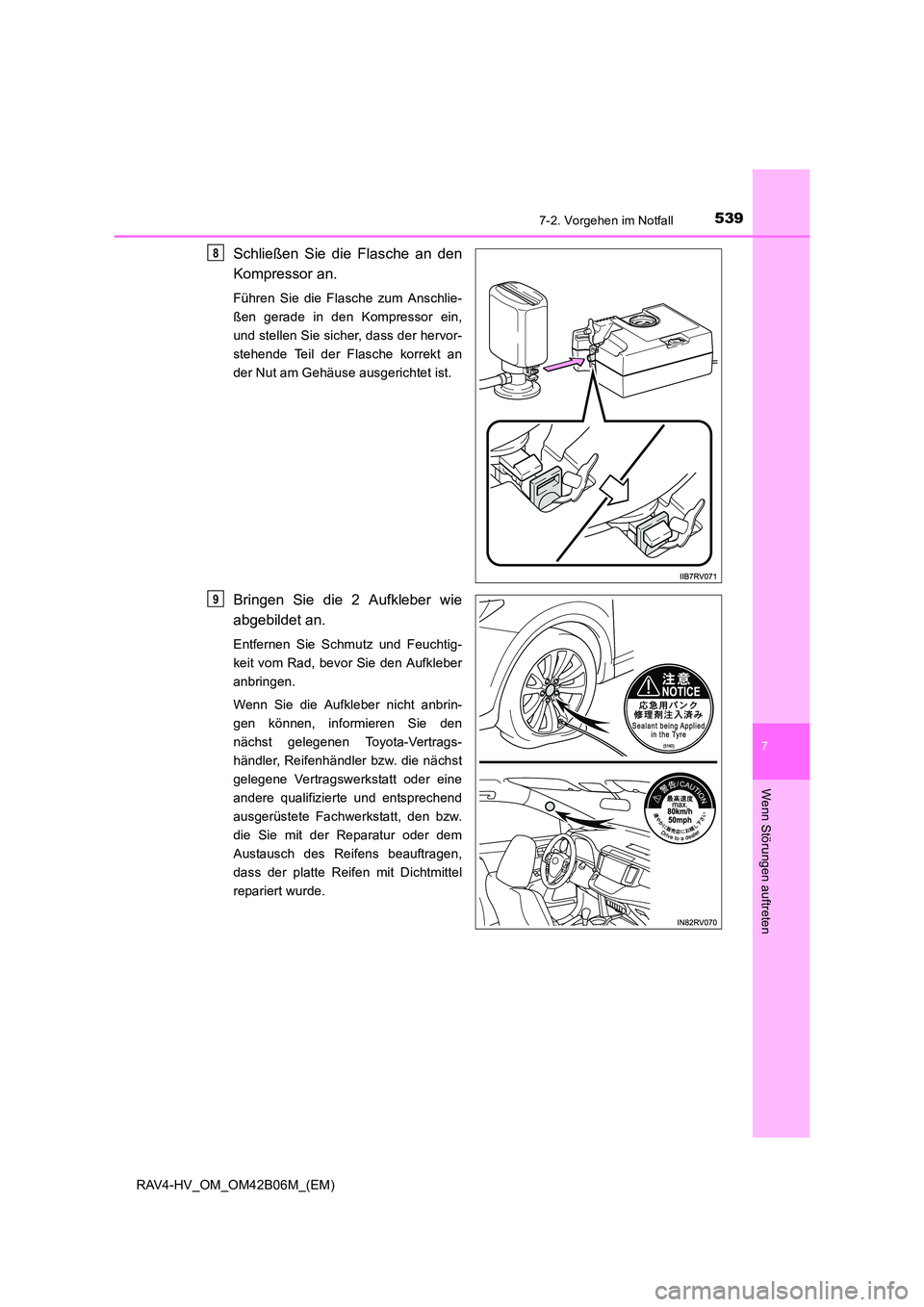

Schließen Sie die Flasche an den
Kompressor an.
Führen Sie die Flasche zum Anschlie-
ßen gerade in den Kompressor ein,
und stellen Sie sicher, dass der hervor-
stehende Teil der Flasche korrekt an
der Nut am Gehäuse ausgerichtet ist.
Bringen Sie die 2 Aufkleber wie
abgebildet an.
Entfernen Sie Schmutz und Feuchtig-
keit vom Rad, bevor Sie den Aufkleber
anbringen.
Wenn Sie die Aufkleber nicht anbrin-
gen können, informieren Sie den
nächst gelegenen Toyota-Vertrags-
händler, Reifenhändler bzw. die nächst
gelegene Vertragswerkstatt oder eine
andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt, den bzw.
die Sie mit der Reparatur oder dem
Austausch des Reifens beauftragen,
dass der platte Reifen mit Dichtmittel
repariert wurde.
8
9

5407-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)

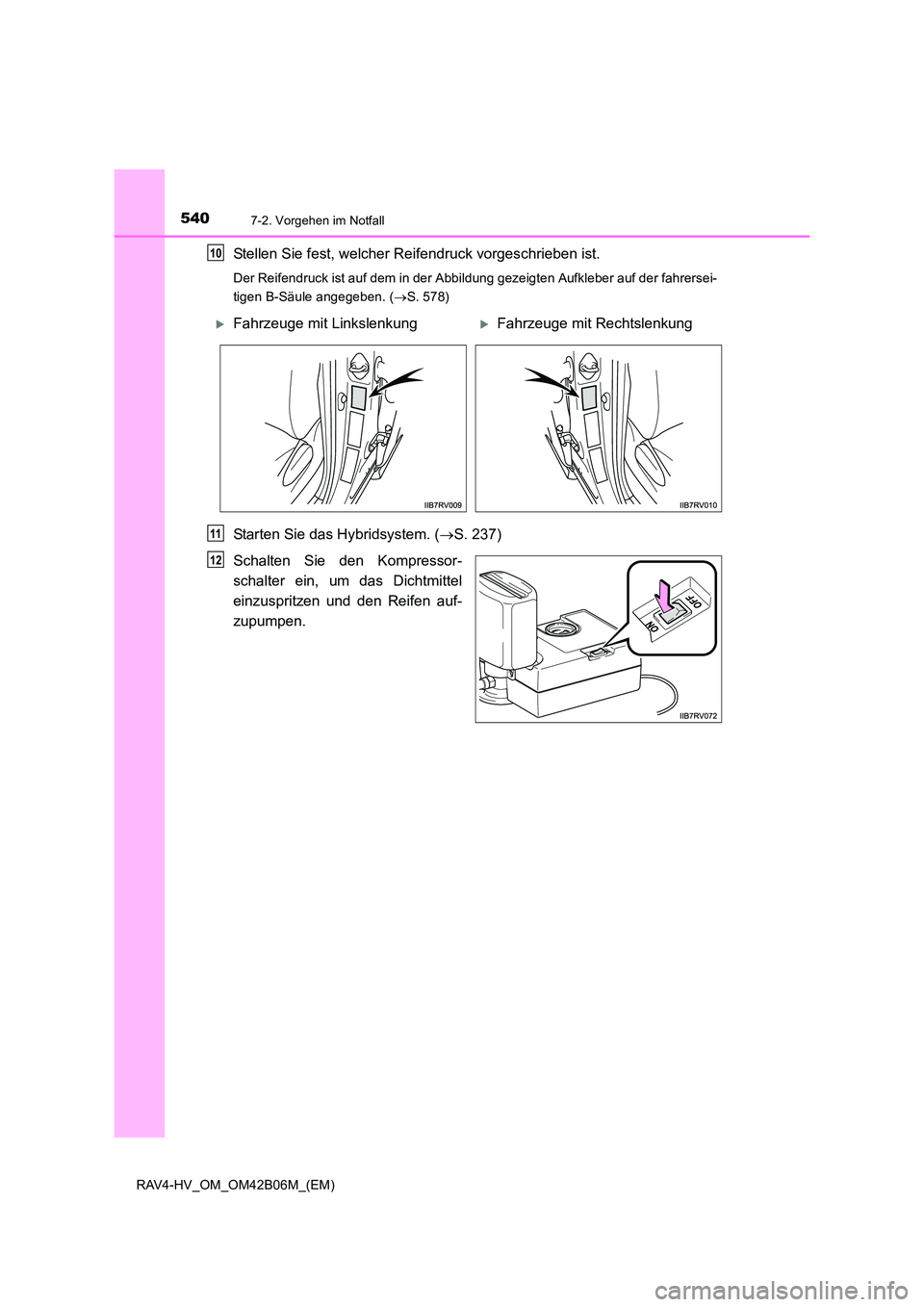

Stellen Sie fest, welcher Reifendruck vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbildung gezeigten Aufkleber auf der fahrersei-
tigen B-Säule angegeben. (→S. 578)
Starten Sie das Hybridsystem. ( →S. 237)
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen auf-
zupumpen.
10
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
11
12
