TOYOTA RAV4 HYBRID 2017 Betriebsanleitungen (in German)

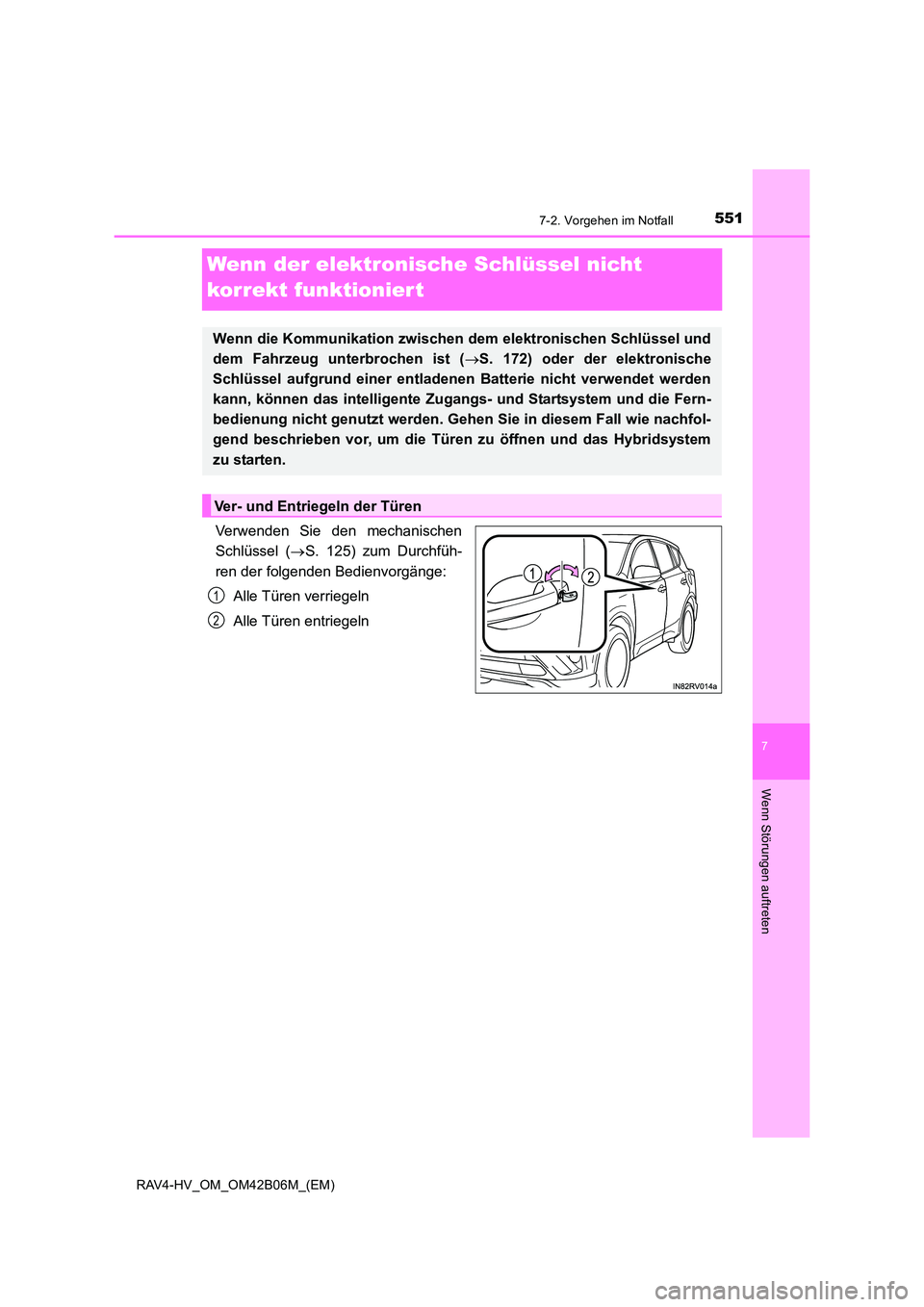

5517-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
Wenn der elektronische Schlüssel nicht
korrekt funktionier t
Verwenden Sie den mechanischen
Schlüssel (→S. 125) zum Durchfüh-
ren der folgenden Bedienvorgänge:
Alle Türen verriegeln
Alle Türen entriegeln
Wenn die Kommunikation zwischen dem elektronischen Schlüssel und
dem Fahrzeug unterbrochen ist ( →S. 172) oder der elektronische
Schlüssel aufgrund einer entladen en Batterie nicht verwendet werden
kann, können das intelligente Zugangs- und Startsystem und die Fern-
bedienung nicht genutzt werden. Gehen Sie in diesem Fall wie nachfol-
gend beschrieben vor, um die Türen zu öffnen und das Hybridsystem
zu starten.
Ver- und Entriegeln der Türen
1
2

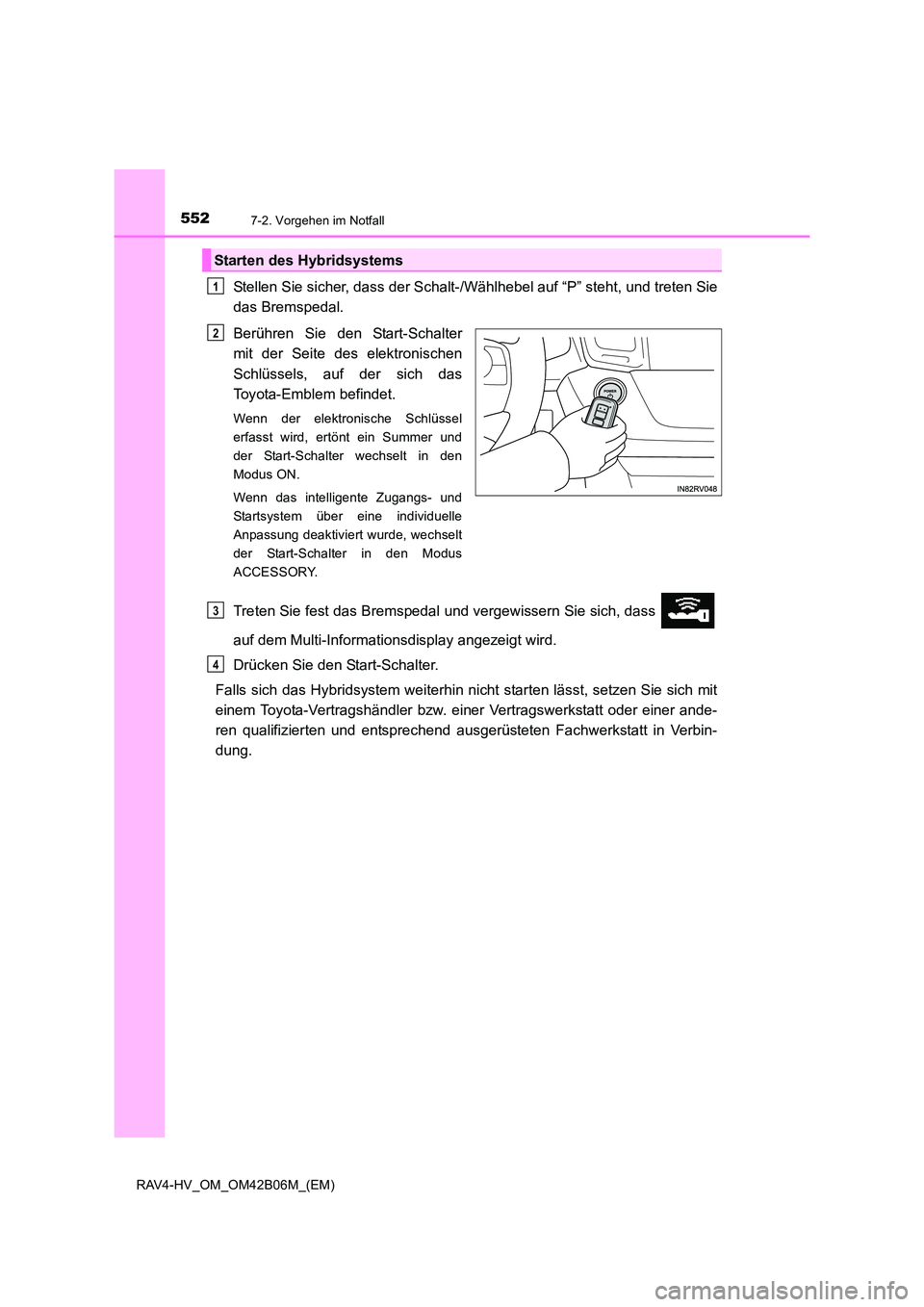

5527-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
Stellen Sie sicher, dass der Schalt-/Wählhebel auf “P” steht, und treten Sie
das Bremspedal.
Berühren Sie den Start-Schalter
mit der Seite des elektronischen
Schlüssels, auf der sich das
Toyota-Emblem befindet.
Wenn der elektronische Schlüssel
erfasst wird, ertönt ein Summer und
der Start-Schalter wechselt in den
Modus ON.
Wenn das intelligente Zugangs- und
Startsystem über eine individuelle
Anpassung deaktiviert wurde, wechselt
der Start-Schalter in den Modus
ACCESSORY.
Treten Sie fest das Bremspedal und vergewissern Sie sich, dass
auf dem Multi-Informationsdisplay angezeigt wird.
Drücken Sie den Start-Schalter.
Falls sich das Hybridsystem weiterhin nicht starten lässt, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. ei ner Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbin-
dung.
Starten des Hybridsystems
1
2
3
4

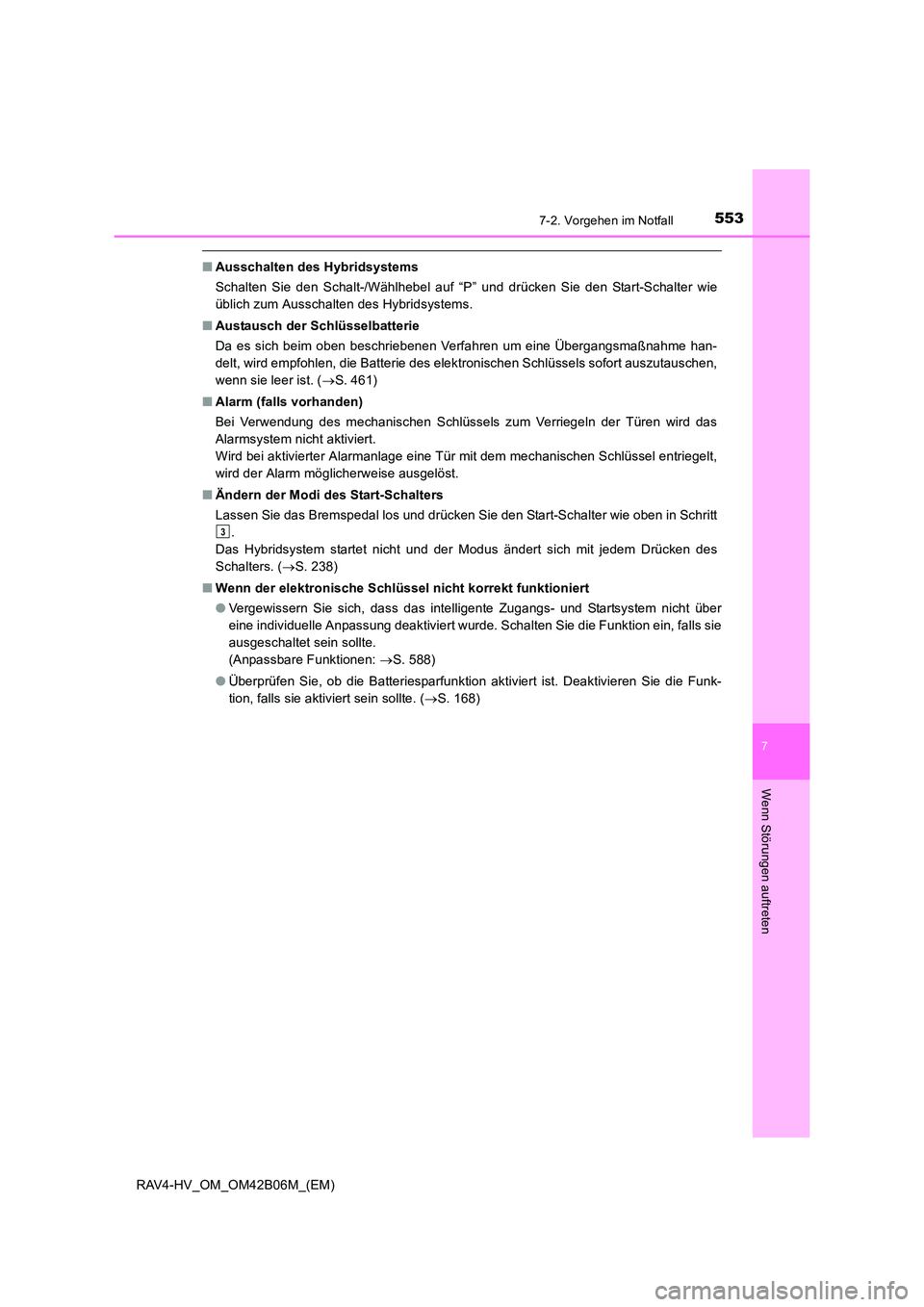

5537-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
■Ausschalten des Hybridsystems
Schalten Sie den Schalt-/Wählhebel auf “P” und drücken Sie den Start-Schalter wie
üblich zum Ausschalten des Hybridsystems.
■ Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme han-
delt, wird empfohlen, die Batterie des elektronischen Schlüssels sofort auszutauschen,
wenn sie leer ist. ( →S. 461)
■ Alarm (falls vorhanden)
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen wird das
Alarmsystem nicht aktiviert.
Wird bei aktivierter Alarmanlage eine Tür mit dem mechanischen Schlüssel entriegelt,
wird der Alarm möglicherweise ausgelöst.
■ Ändern der Modi des Start-Schalters
Lassen Sie das Bremspedal los und drücken Sie den Start-Schalter wie oben in Schritt
.
Das Hybridsystem startet nicht und der Modus ändert sich mit jedem Drücken des
Schalters. ( →S. 238)
■ Wenn der elektronische Schlüssel nicht korrekt funktioniert
●Vergewissern Sie sich, dass das intelligente Zugangs- und Startsystem nicht über
eine individuelle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls sie
ausgeschaltet sein sollte.
(Anpassbare Funktionen: →S. 588)
● Überprüfen Sie, ob die Batteriesparfunktion aktiviert ist. Deaktivieren Sie die Funk-
tion, falls sie aktiviert sein sollte. ( →S. 168)
3

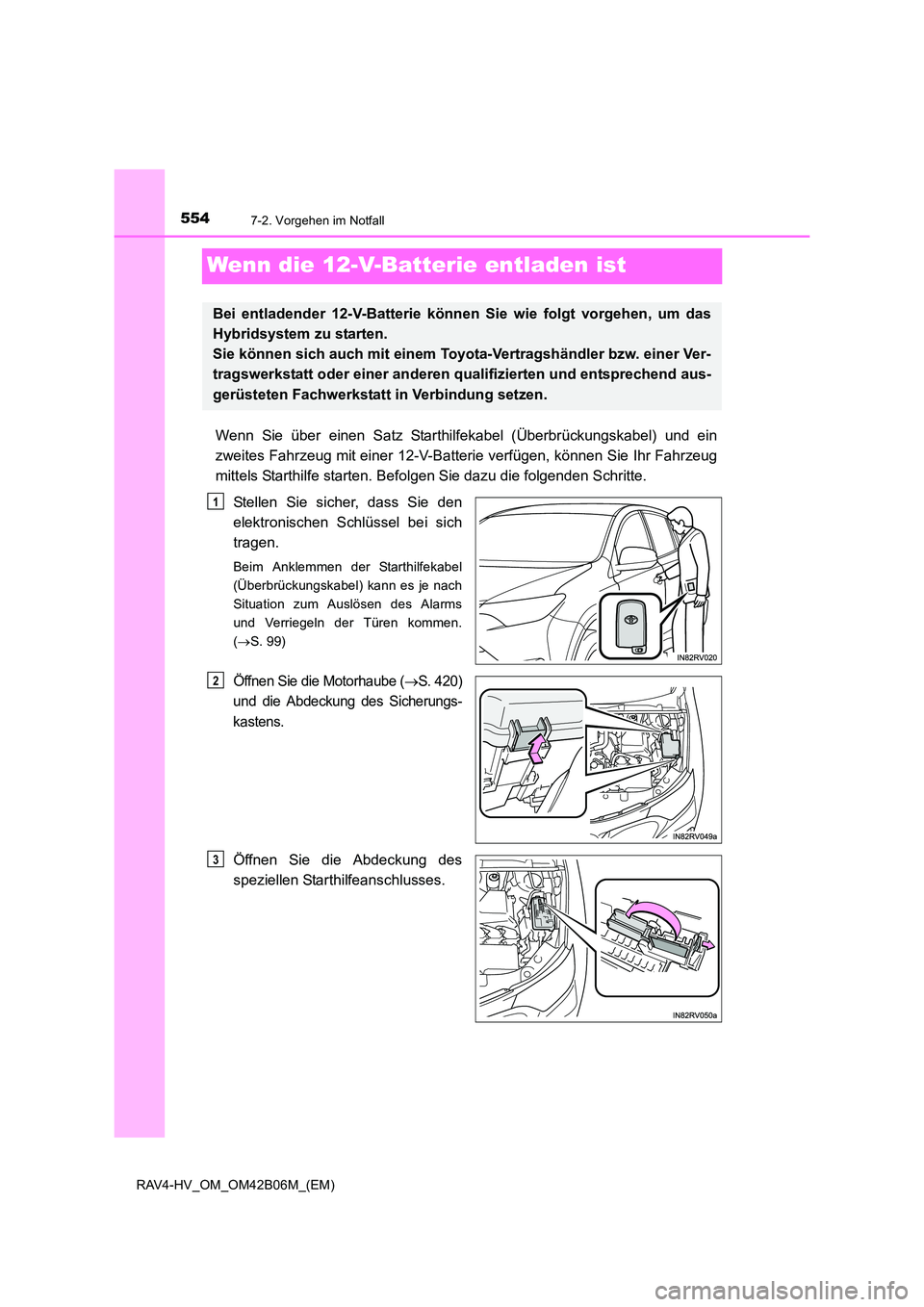

5547-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
Wenn die 12-V-Batterie entladen ist
Wenn Sie über einen Satz Starthilfekabel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batterie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie dazu die folgenden Schritte.
Stellen Sie sicher, dass Sie den
elektronischen Schlüssel bei sich
tragen.
Beim Anklemmen der Starthilfekabel
(Überbrückungskabel) kann es je nach
Situation zum Auslösen des Alarms
und Verriegeln der Türen kommen.
(→ S. 99)
Öffnen Sie die Motorhaube (→S. 420)
und die Abdeckung des Sicherungs-
kastens.
Öffnen Sie die Abdeckung des
speziellen Starthilfeanschlusses.
Bei entladender 12-V-Batterie können Sie wie folgt vorgehen, um das
Hybridsystem zu starten.
Sie können sich auch mit einem Toyo ta-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt in Verbindung setzen.
1
2
3

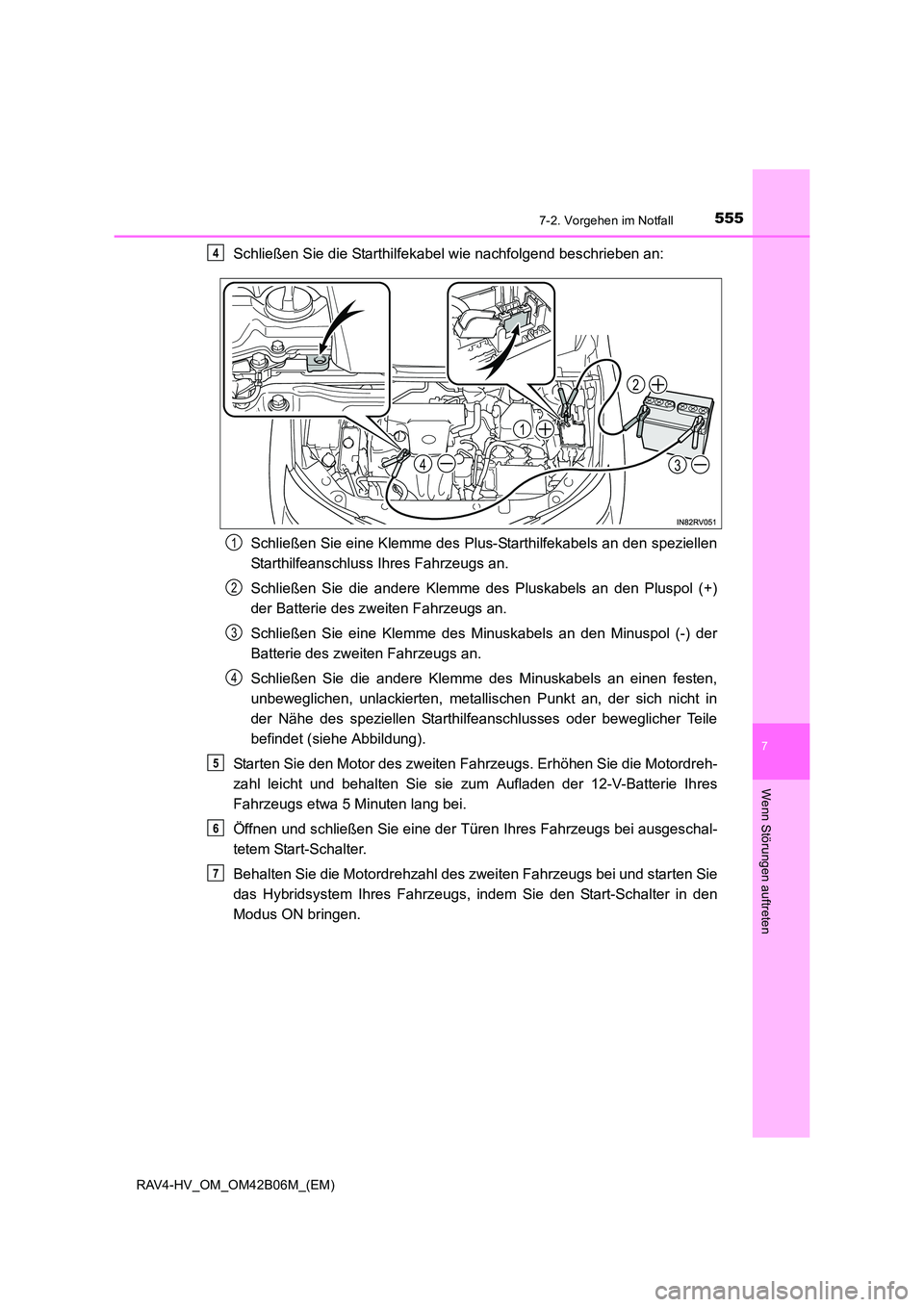

5557-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
Schließen Sie die Starthilfekabel wie nachfolgend beschrieben an:Schließen Sie eine Klemme des Plus-Starthilfekabels an den speziellen
Starthilfeanschluss Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Pluspol (+)
der Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-) der
Batterie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen festen,
unbeweglichen, unlackierten, metallischen Punkt an, der sich nicht in
der Nähe des speziellen Starthilfeanschlusses oder beweglicher Teile
befindet (siehe Abbildung).
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl leicht und behalten Sie sie zum Aufladen der 12-V-Batterie Ihres
Fahrzeugs etwa 5 Minuten lang bei.
Öffnen und schließen Sie eine der Türen Ihres Fahrzeugs bei ausgeschal-
tetem Start-Schalter.
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei und starten Sie
das Hybridsystem Ihres Fahrzeugs, indem Sie den Start-Schalter in den
Modus ON bringen.4
4
1
2
3
1
2
3
4
5
6
7

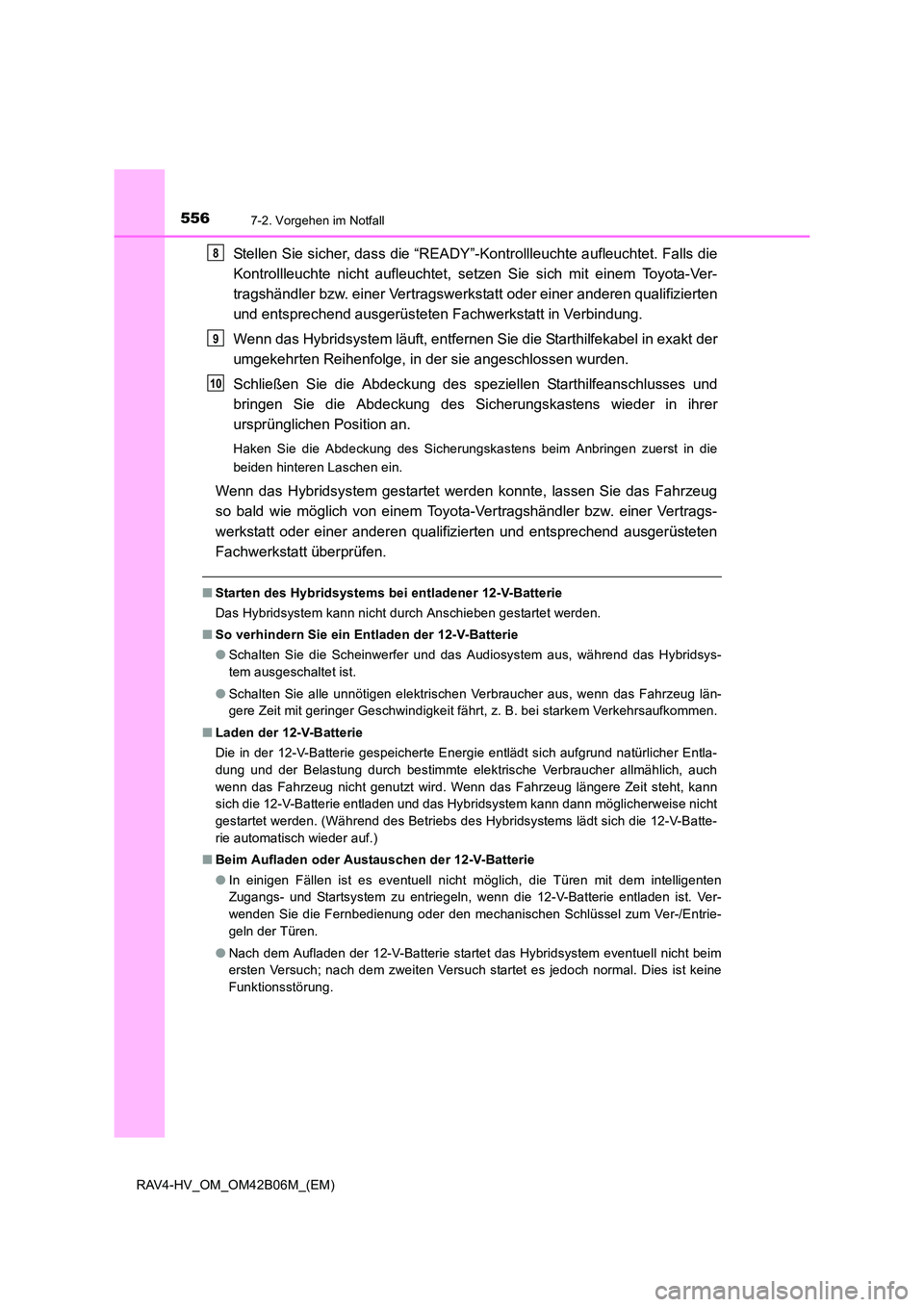

5567-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
Stellen Sie sicher, dass die “READY”-Kontrollleuchte aufleuchtet. Falls die
Kontrollleuchte nicht aufleuchtet, setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Wenn das Hybridsystem läuft, entfernen Sie die Starthilfekabel in exakt der
umgekehrten Reihenfolge, in der sie angeschlossen wurden.
Schließen Sie die Abdeckung des speziellen Starthilfeanschlusses und
bringen Sie die Abdeckung des Sicherungskastens wieder in ihrer
ursprünglichen Position an.
Haken Sie die Abdeckung des Sicherungskastens beim Anbringen zuerst in die
beiden hinteren Laschen ein.
Wenn das Hybridsystem gestartet werden konnte, lassen Sie das Fahrzeug
so bald wie möglich von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
■ Starten des Hybridsystems bei entladener 12-V-Batterie
Das Hybridsystem kann nicht durch Anschieben gestartet werden.
■ So verhindern Sie ein Entladen der 12-V-Batterie
●Schalten Sie die Scheinwerfer und das Audiosystem aus, während das Hybridsys-
tem ausgeschaltet ist.
● Schalten Sie alle unnötigen elektrischen Verbraucher aus, wenn das Fahrzeug län-
gere Zeit mit geringer Geschwindigkeit fährt, z. B. bei starkem Verkehrsaufkommen.
■ Laden der 12-V-Batterie
Die in der 12-V-Batterie gespeicherte Energie entlädt sich aufgrund natürlicher Entla-
dung und der Belastung durch bestimmte elektrische Verbraucher allmählich, auch
wenn das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug längere Zeit steht, kann
sich die 12-V-Batterie entladen und das Hybridsystem kann dann möglicherweise nicht
gestartet werden. (Während des Betriebs des Hybridsystems lädt sich die 12-V-Batte-
rie automatisch wieder auf.)
■ Beim Aufladen oder Austauschen der 12-V-Batterie
●In einigen Fällen ist es eventuell nicht möglich, die Türen mit dem intelligenten
Zugangs- und Startsystem zu entriegeln, wenn die 12-V-Batterie entladen ist. Ver-
wenden Sie die Fernbedienung oder den mechanischen Schlüssel zum Ver-/Entrie-
geln der Türen.
● Nach dem Aufladen der 12-V-Batterie startet das Hybridsystem eventuell nicht beim
ersten Versuch; nach dem zweiten Versuch startet es jedoch normal. Dies ist keine
Funktionsstörung.
8
9
10

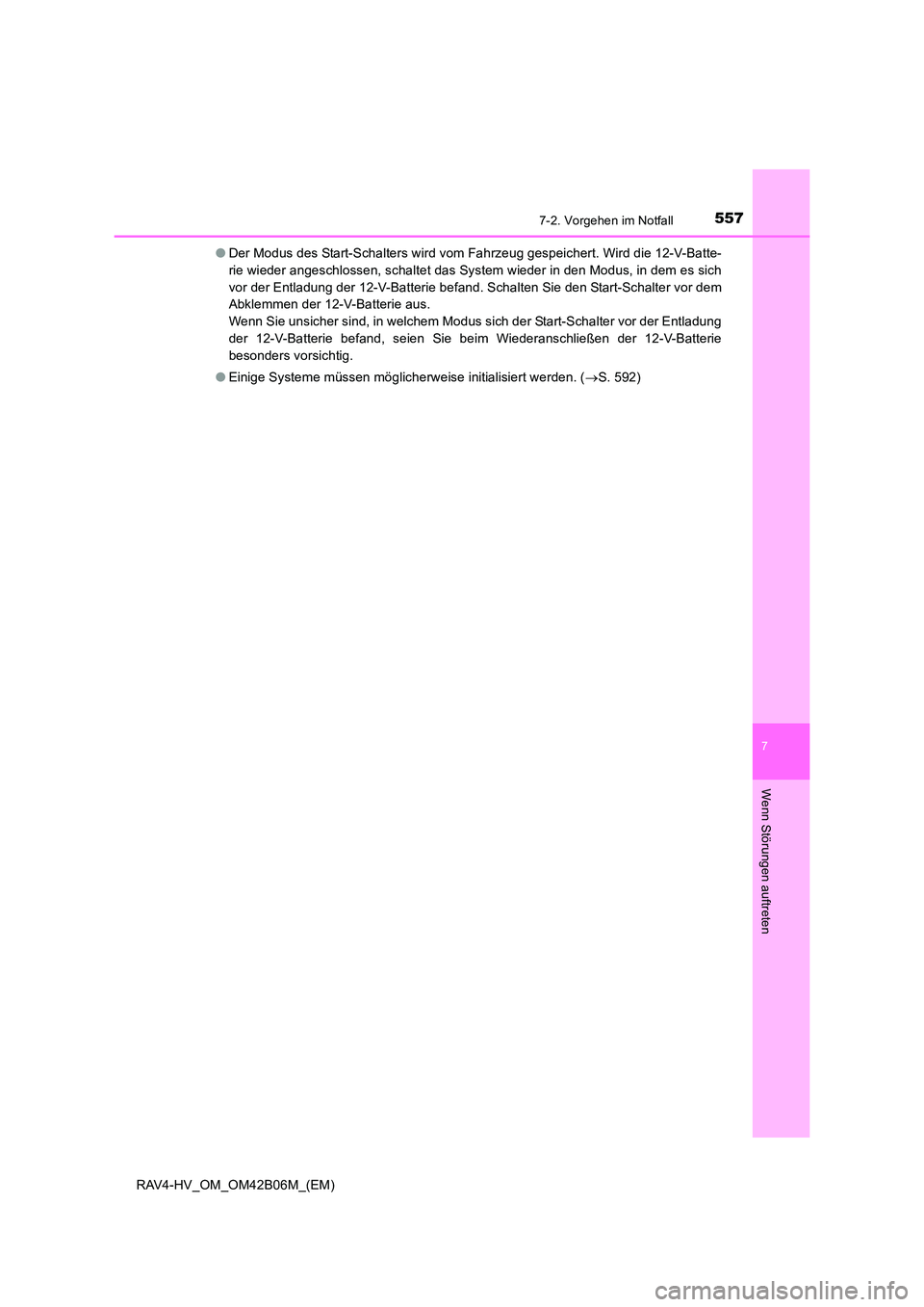

5577-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
●Der Modus des Start-Schalters wird vom Fahrzeug gespeichert. Wird die 12-V-Batte-
rie wieder angeschlossen, schaltet das System wieder in den Modus, in dem es sich
vor der Entladung der 12-V-Batterie befand. Schalten Sie den Start-Schalter vor dem
Abklemmen der 12-V-Batterie aus.
Wenn Sie unsicher sind, in welchem Modus sich der Start-Schalter vor der Entladung
der 12-V-Batterie befand, seien Sie beim Wiederanschließen der 12-V-Batterie
besonders vorsichtig.
● Einige Systeme müssen möglicherweise initialisiert werden. ( →S. 592)

5587-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)

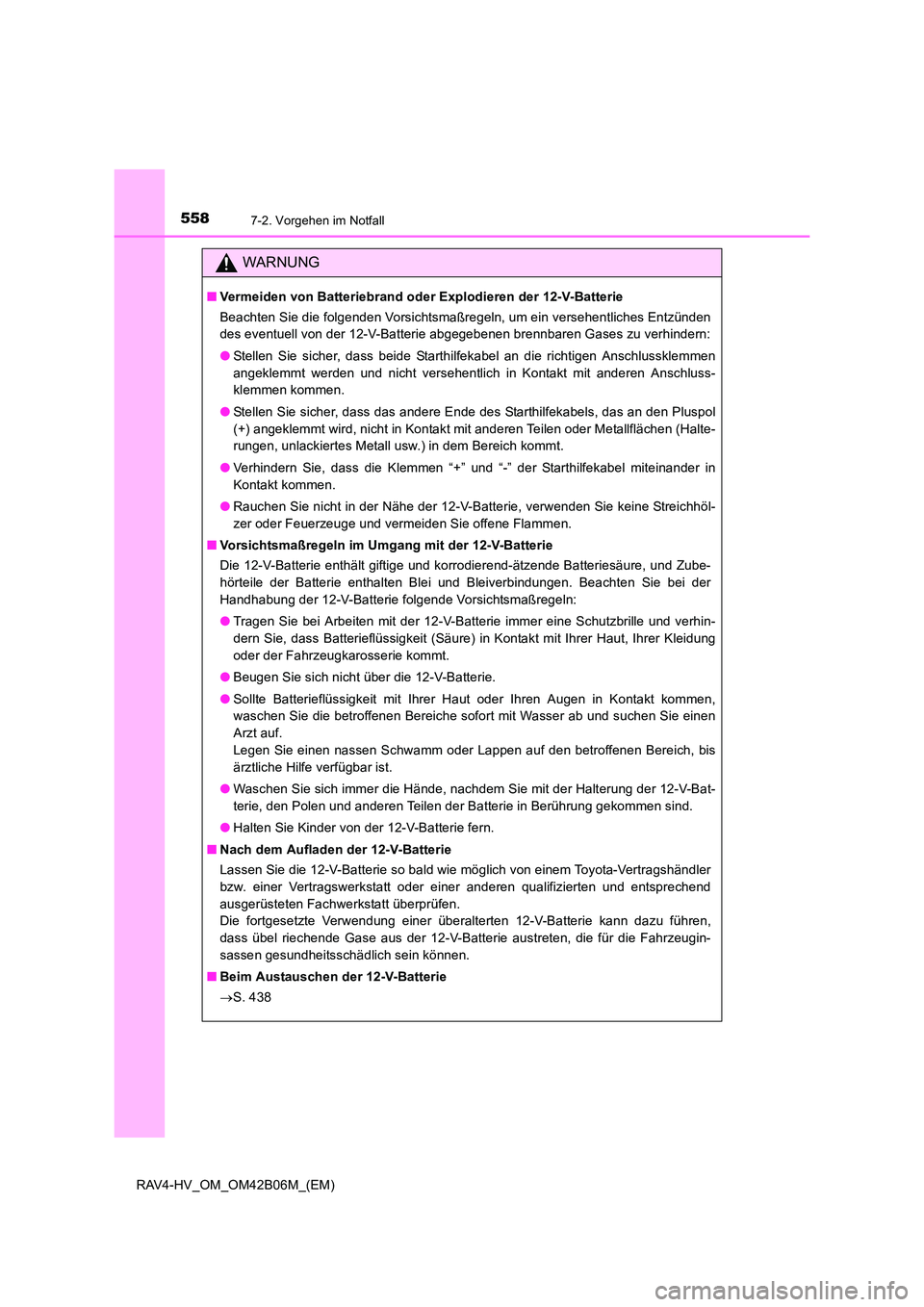

WARNUNG
■Vermeiden von Batteriebrand oder Explodieren der 12-V-Batterie
Beachten Sie die folgenden Vorsichtsmaßregeln, um ein versehentliches Entzünden
des eventuell von der 12-V-Batterie abgegebenen brennbaren Gases zu verhindern:
●Stellen Sie sicher, dass beide Starthilfekabel an die richtigen Anschlussklemmen
angeklemmt werden und nicht versehentlich in Kontakt mit anderen Anschluss-
klemmen kommen.
● Stellen Sie sicher, dass das andere Ende des Starthilfekabels, das an den Pluspol
(+) angeklemmt wird, nicht in Kontakt mit anderen Teilen oder Metallflächen (Halte-
rungen, unlackiertes Metall usw.) in dem Bereich kommt.
● Verhindern Sie, dass die Klemmen “+” und “-” der Starthilfekabel miteinander in
Kontakt kommen.
● Rauchen Sie nicht in der Nähe der 12-V-Batterie, verwenden Sie keine Streichhöl-
zer oder Feuerzeuge und vermeiden Sie offene Flammen.
■ Vorsichtsmaßregeln im Umgang mit der 12-V-Batterie
Die 12-V-Batterie enthält giftige und korrodierend-ätzende Batteriesäure, und Zube-
hörteile der Batterie enthalten Blei und Bleiverbindungen. Beachten Sie bei der
Handhabung der 12-V-Batterie folgende Vorsichtsmaßregeln:
●Tragen Sie bei Arbeiten mit der 12-V-Batterie immer eine Schutzbrille und verhin-
dern Sie, dass Batterieflüssigkeit (Säure) in Kontakt mit Ihrer Haut, Ihrer Kleidung
oder der Fahrzeugkarosserie kommt.
● Beugen Sie sich nicht über die 12-V-Batterie.
● Sollte Batterieflüssigkeit mit Ihrer Haut oder Ihren Augen in Kontakt kommen,
waschen Sie die betroffenen Bereiche sofort mit Wasser ab und suchen Sie einen
Arzt auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis
ärztliche Hilfe verfügbar ist.
● Waschen Sie sich immer die Hände, nachdem Sie mit der Halterung der 12-V-Bat-
terie, den Polen und anderen Teilen der Batterie in Berührung gekommen sind.
● Halten Sie Kinder von der 12-V-Batterie fern.
■ Nach dem Aufladen der 12-V-Batterie
Lassen Sie die 12-V-Batterie so bald wie möglich von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Die fortgesetzte Verwendung einer überalterten 12-V-Batterie kann dazu führen,
dass übel riechende Gase aus der 12-V-Batterie austreten, die für die Fahrzeugin-
sassen gesundheitsschädlich sein können.
■ Beim Austauschen der 12-V-Batterie
→S. 438

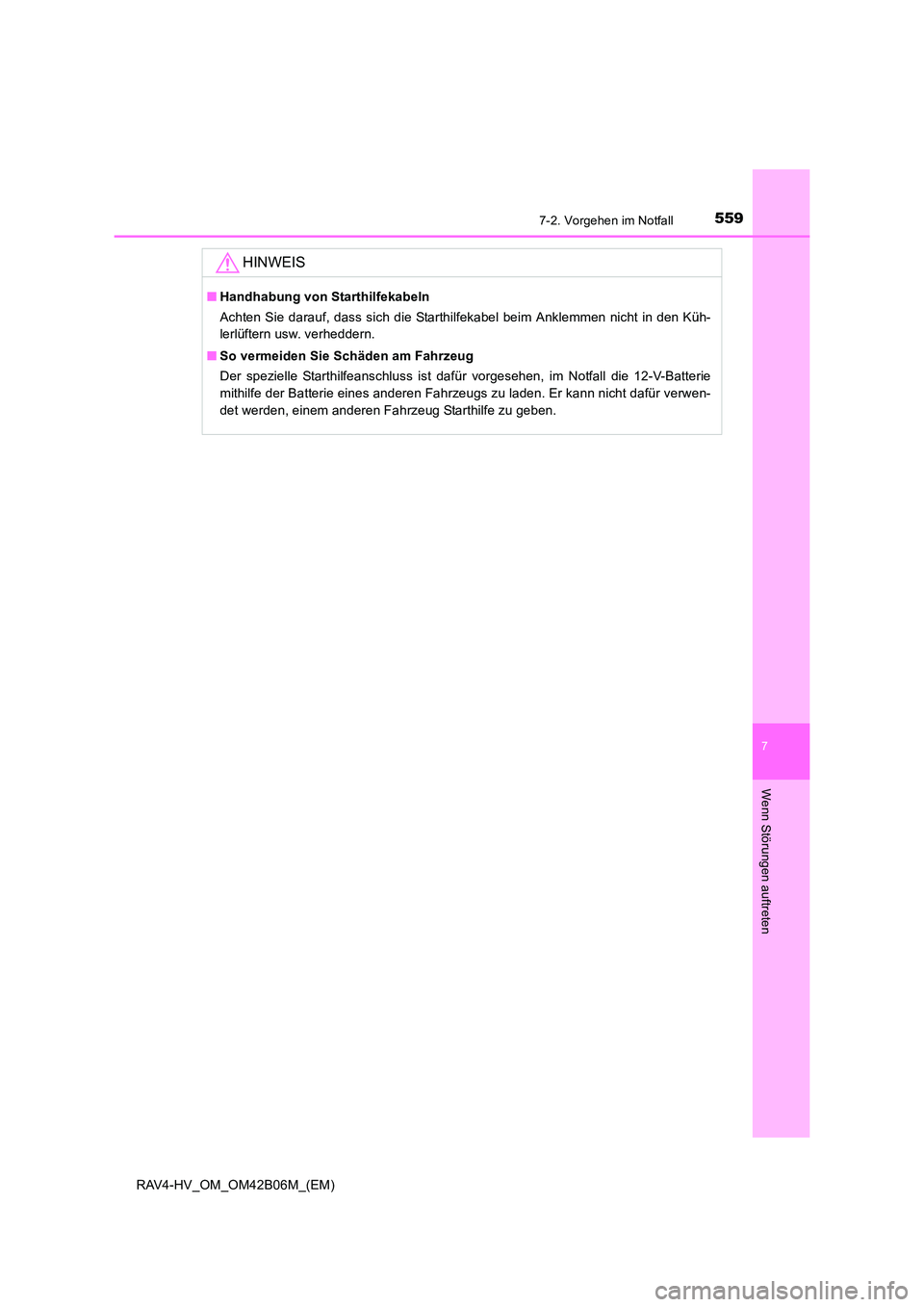

5597-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)
7
Wenn Störungen auftreten
HINWEIS
■Handhabung von Starthilfekabeln
Achten Sie darauf, dass sich die Starthilfekabel beim Anklemmen nicht in den Küh-
lerlüftern usw. verheddern.
■ So vermeiden Sie Schäden am Fahrzeug
Der spezielle Starthilfeanschluss ist dafür vorgesehen, im Notfall die 12-V-Batterie
mithilfe der Batterie eines anderen Fahrzeugs zu laden. Er kann nicht dafür verwen-
det werden, einem anderen Fahrzeug Starthilfe zu geben.

5607-2. Vorgehen im Notfall
RAV4-HV_OM_OM42B06M_(EM)

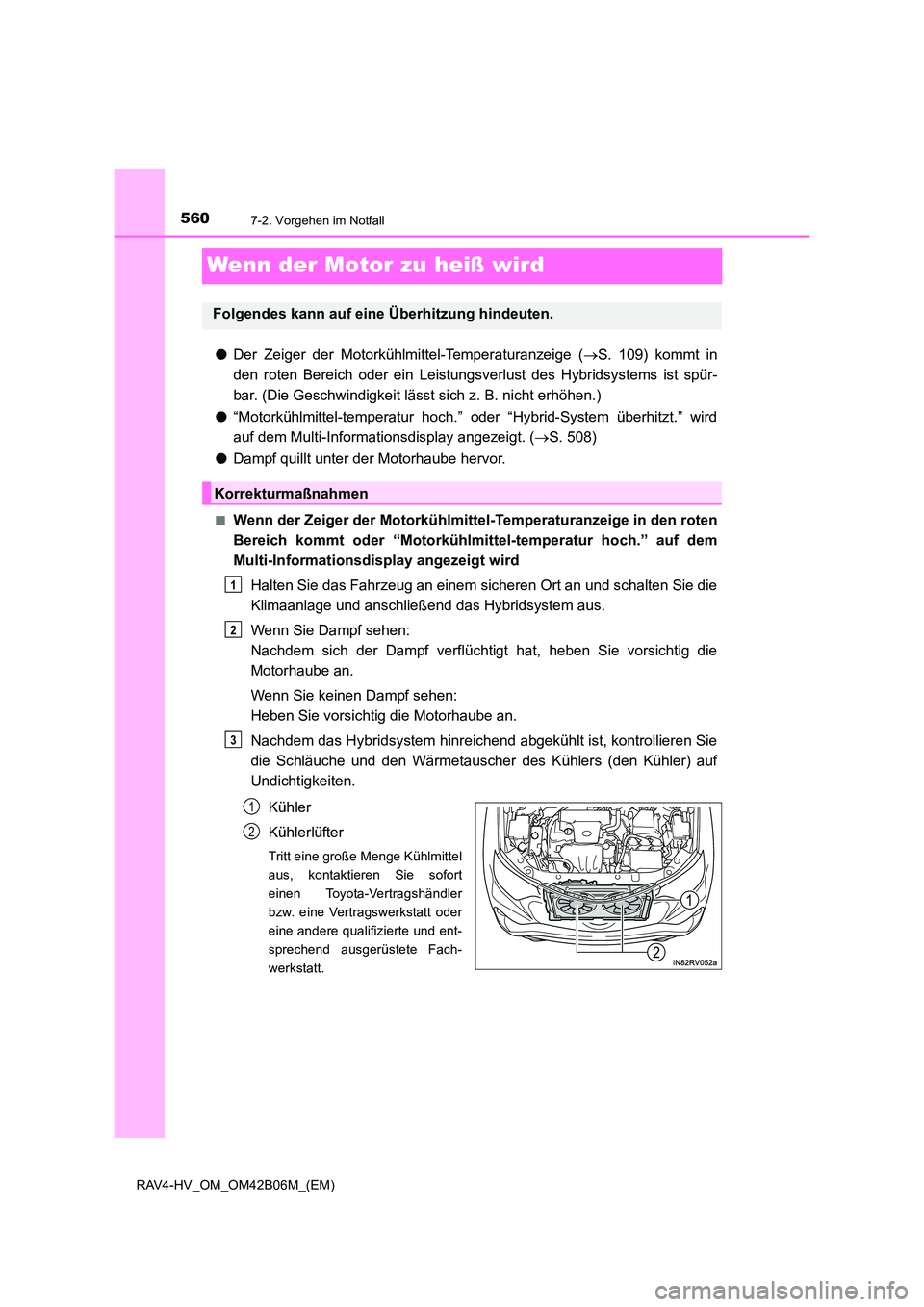

Wenn der Motor zu heiß wird
●Der Zeiger der Motorkühlmittel-Temperaturanzeige ( →S. 109) kommt in
den roten Bereich oder ein Leistungsverlust des Hybridsystems ist spür-
bar. (Die Geschwindigkeit lässt sich z. B. nicht erhöhen.)
● “Motorkühlmittel-temperatur hoch.” oder “Hybrid-System überhitzt.” wird
auf dem Multi-Informationsdisplay angezeigt. ( →S. 508)
● Dampf quillt unter der Motorhaube hervor.
■Wenn der Zeiger der Motorkühlmittel-Temperaturanzeige in den roten
Bereich kommt oder “Motorkühlmittel-temperatur hoch.” auf dem
Multi-Informationsdisplay angezeigt wird
Halten Sie das Fahrzeug an einem sicheren Ort an und schalten Sie die
Klimaanlage und anschließend das Hybridsystem aus.
Wenn Sie Dampf sehen:
Nachdem sich der Dampf verflüchtigt hat, heben Sie vorsichtig die
Motorhaube an.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motorhaube an.
Nachdem das Hybridsystem hinreichend abgekühlt ist, kontrollieren Sie
die Schläuche und den Wärmetauscher des Kühlers (den Kühler) auf
Undichtigkeiten.
Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel
aus, kontaktieren Sie sofort
einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und ent-
sprechend ausgerüstete Fach-
werkstatt.
Folgendes kann auf eine Überhitzung hindeuten.
Korrekturmaßnahmen
1
2
3
1
2
