3805-5. Juhiabisüsteemid

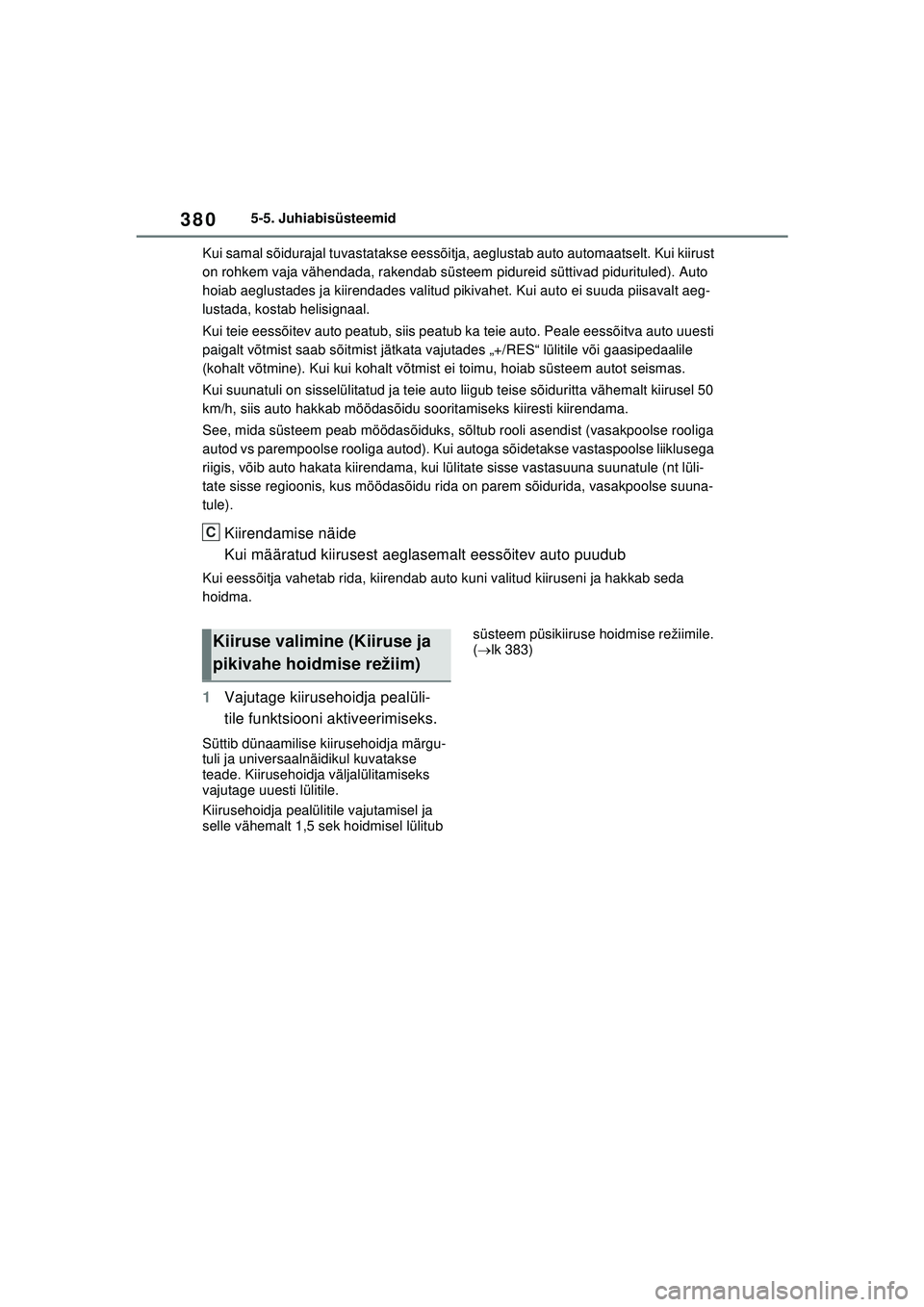

Kui samal sõidurajal tuvastatakse eessõitja, aeglustab auto automaatselt. Kui kiirust
on rohkem vaja vähendada, rakendab süsteem pidureid süttivad pidurituled). Auto
hoiab aeglustades ja kiirendades valitud pikivahet. Kui auto ei suuda piisavalt aeg-
lustada, kostab helisignaal.
Kui teie eessõitev auto peatub, siis peatub ka teie auto. Peale eessõitva auto uuesti
paigalt võtmist saab sõitmist jätkata vajutades „+/RES“ lülitile või gaasipedaalile
(kohalt võtmine). Kui kui kohalt võtmist ei toimu, hoiab süsteem autot seismas.
Kui suunatuli on sisselülitatud ja teie auto liigub teise sõiduritta vähemalt kiirusel 50
km/h, siis auto hakkab möödasõidu sooritamiseks kiiresti kiirendama.
See, mida süsteem peab möödasõiduks, sõltub rooli asendist (vasakpoolse rooliga
autod vs parempoolse rooliga autod). Kui autoga sõidetakse vastaspoolse liiklusega
riigis, võib auto hakata kiirendama, kui lülitate sisse vastasuuna suunatule (nt lüli-
tate sisse regioonis, kus möödasõidu rida on parem sõidurida, vasakpoolse suuna-
tule).
Kiirendamise näide
Kui määratud kiirusest aeglasemalt eessõitev auto puudub
Kui eessõitja vahetab rida, kiirendab auto kuni valitud kiiruseni ja hakkab seda
hoidma.
1 Vajutage kiirusehoidja pealüli-
tile funktsiooni aktiveerimiseks.
Süttib dünaamilise kiirusehoidja märgu-
tuli ja universaalnäidikul kuvatakse
teade. Kiirusehoidja väljalülitamiseks
vajutage uuesti lülitile.
Kiirusehoidja pealülitile vajutamisel ja
selle vähemalt 1,5 sek hoidmisel lülitub süsteem püsikiiruse hoidmise režiimile.
(
 lk 383)
C
Kiiruse valimine (Kiiruse ja
pikivahe hoidmise režiim)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 380 Sunday, February 28, 2021 10:52 AM

381
5
5-5. Juhiabisüsteemid
Sõidutingimused
2

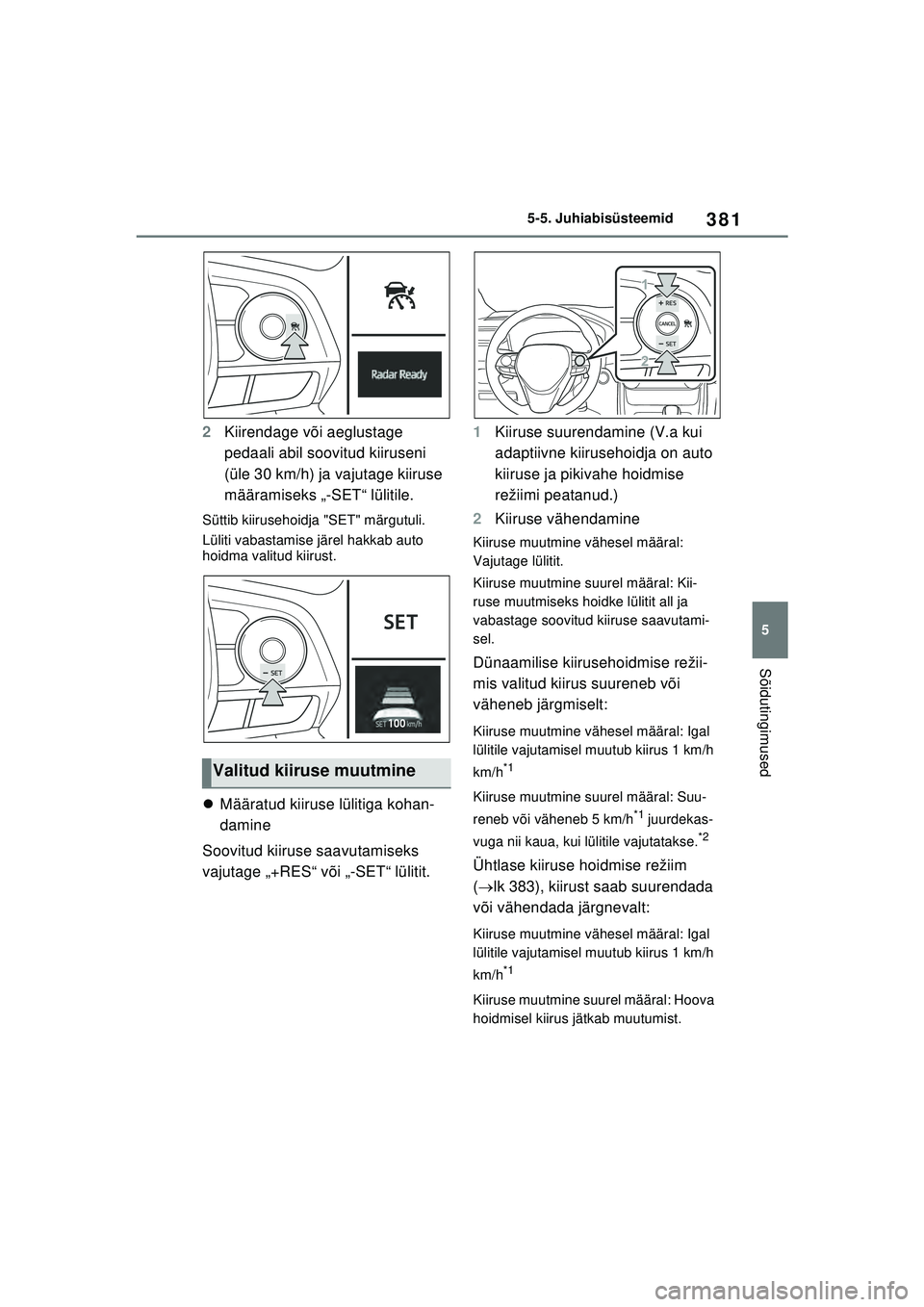

Kiirendage või aeglustage
pedaali abil soovitud kiiruseni
(üle 30 km/h) ja vajutage kiiruse
määramiseks „-SET“ lülitile.
Süttib kiirusehoidja "SET" märgutuli.
Lüliti vabastamise järel hakkab auto
hoidma valitud kiirust.
Määratud kiiruse lülitiga kohan-
damine
Soovitud kiiruse saavutamiseks
vajutage „+RES“ või „-SET“ lülitit. 1
Kiiruse suurendamine (V.a kui
adaptiivne kiirusehoidja on auto
kiiruse ja pikivahe hoidmise
režiimi peatanud.)
2 Kiiruse vähendamine
Kiiruse muutmine vähesel määral:
Vajutage lülitit.
Kiiruse muutmine suurel määral: Kii-
ruse muutmiseks hoidke lülitit all ja
vabastage soovitud kiiruse saavutami-
sel.
Dünaamilise kiirusehoidmise režii-
mis valitud kiirus suureneb või
väheneb järgmiselt:
Kiiruse muutmine vähesel määral: Igal
lülitile vajutamisel muutub kiirus 1 km/h
km/h
*1
Kiiruse muutmine suurel määral: Suu-
reneb või väheneb 5 km/h
*1 juurdekas-
vuga nii kaua, kui lülitile vajutatakse.
*2
Ühtlase kiiruse hoidmise režiim
(  lk 383), kiirust saab suurendada
või vähendada järgnevalt:
Kiiruse muutmine vähesel määral: Igal
lülitile vajutamisel muutub kiirus 1 km/h
km/h
*1
Kiiruse muutmine suurel määral: Hoova
hoidmisel kiirus jätkab muutumist.
Valitud kiiruse muutmine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 381 Sunday, February 28, 2021 10:52 AM

3825-5. Juhiabisüsteemid

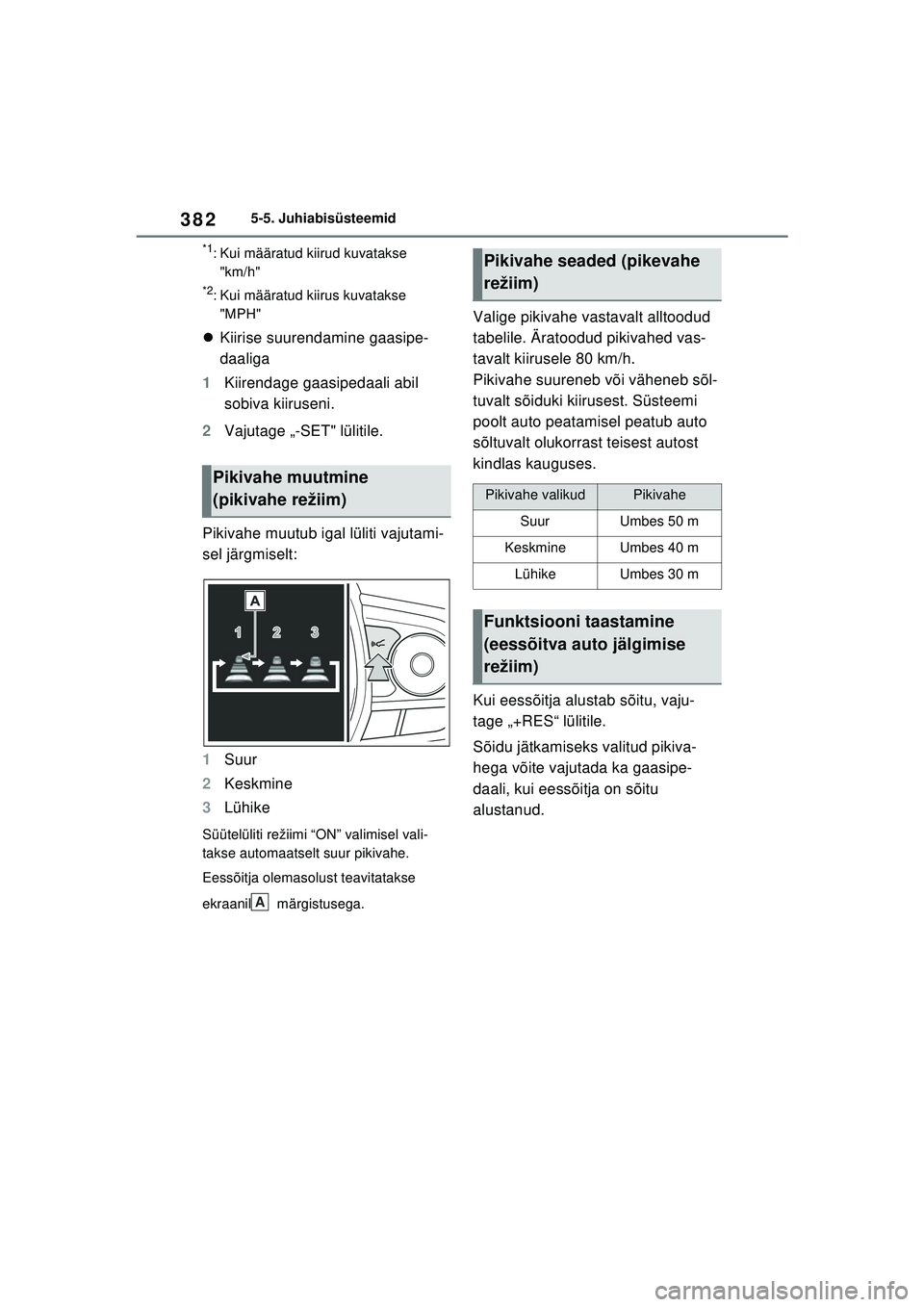

*1: Kui määratud kiirud kuvatakse "km/h"
*2: Kui määratud kiirus kuvatakse "MPH"
 Kiirise suurendamine gaasipe-
daaliga
1 Kiirendage gaasipedaali abil
sobiva kiiruseni.
2 Vajutage „-SET" lülitile.
Pikivahe muutub igal lüliti vajutami-
sel järgmiselt:
1 Suur
2 Keskmine
3 Lühike
Süütelüliti režiimi “ON” valimisel vali-
takse automaatselt suur pikivahe.
Eessõitja olemasolust teavitatakse
ekraanil märgistusega.
Valige pikivahe vastavalt alltoodud
tabelile. Äratoodud pikivahed vas-
tavalt kiirusele 80 km/h.
Pikivahe suureneb või väheneb sõl-
tuvalt sõiduki kiirusest. Süsteemi
poolt auto peatamisel peatub auto
sõltuvalt olukorrast teisest autost
kindlas kauguses.
Kui eessõitja alustab sõitu, vaju-
tage „+RES“ lülitile.
Sõidu jätkamiseks valitud pikiva-
hega võite vajutada ka gaasipe-
daali, kui eessõitja on sõitu
alustanud.
Pikivahe muutmine
(pikivahe režiim)
A
Pikivahe seaded (pikevahe
režiim)
Pikivahe valikudPikivahe
SuurUmbes 50 m
KeskmineUmbes 40 m
LühikeUmbes 30 m
Funktsiooni taastamine
(eessõitva auto jälgimise
režiim)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 382 Sunday, February 28, 2021 10:52 AM

383
5
5-5. Juhiabisüsteemid
Sõidutingimused
1

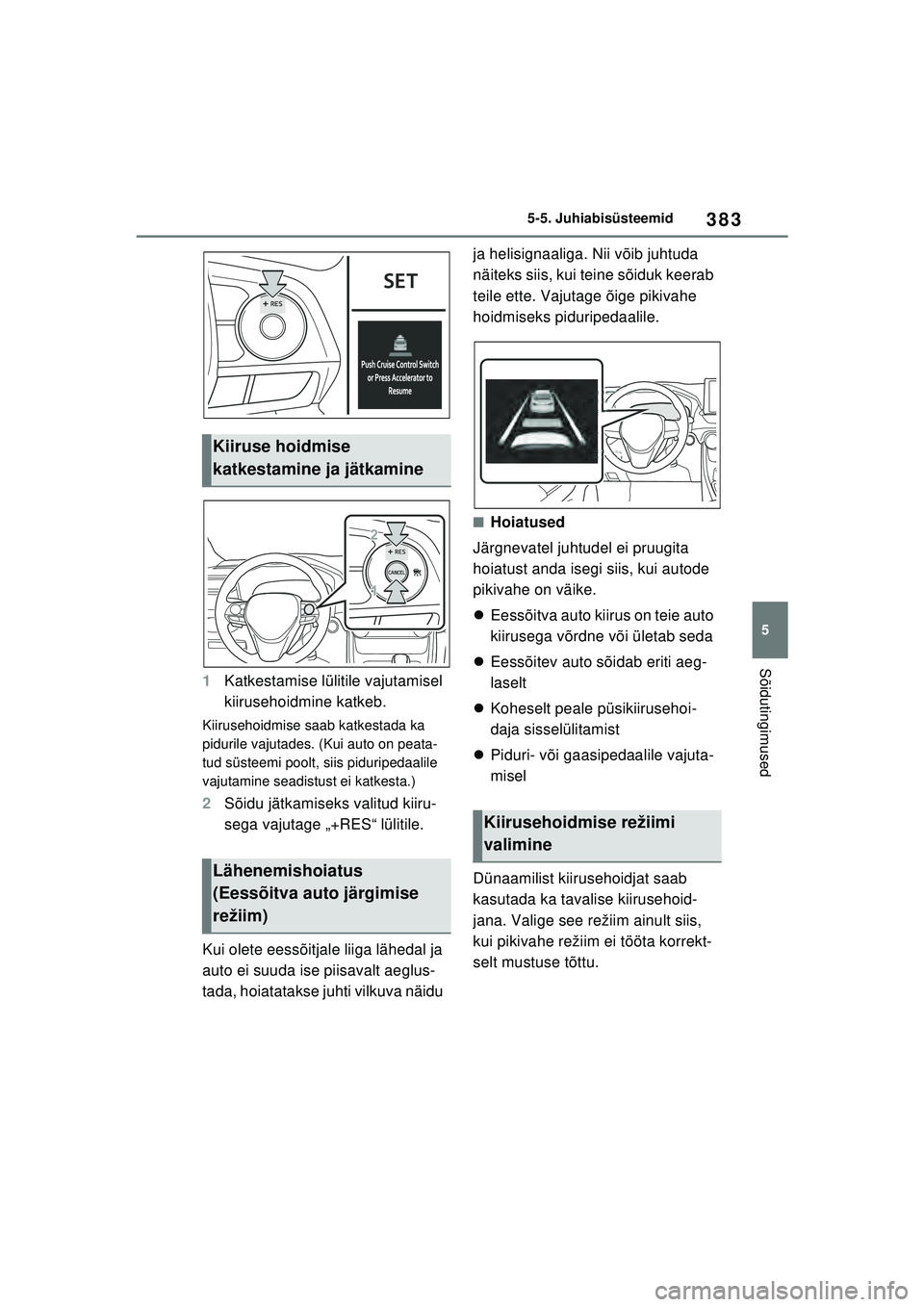

Katkestamise lülitile vajutamisel
kiirusehoidmine katkeb.
Kiirusehoidmise saab katkestada ka
pidurile vajutades. (Kui auto on peata-
tud süsteemi poolt, siis piduripedaalile
vajutamine seadistust ei katkesta.)
2Sõidu jätkamiseks valitud kiiru-
sega vajutage „+RES“ lülitile.
Kui olete eessõitjale liiga lähedal ja
auto ei suuda ise piisavalt aeglus-
tada, hoiatatakse juhti vilkuva näidu ja helisignaaliga. Nii võib juhtuda
näiteks siis, kui teine sõiduk keerab
teile ette. Vajutage õige pikivahe
hoidmiseks piduripedaalile.
■Hoiatused
Järgnevatel juhtudel ei pruugita
hoiatust anda isegi siis, kui autode
pikivahe on väike.
 Eessõitva auto kiirus on teie auto
kiirusega võrdne või ületab seda
 Eessõitev auto sõidab eriti aeg-
laselt
 Koheselt peale püsikiirusehoi-
daja sisselülitamist
 Piduri- või gaasipedaalile vajuta-
misel
Dünaamilist kiirus ehoidjat saab
kasutada ka tavalise kiirusehoid-
jana. Valige see režiim ainult siis,
kui pikivahe režiim ei tööta korrekt-
selt mustuse tõttu.
Kiiruse hoidmise
katkestamine ja jätkamine
Lähenemishoiatus
(Eessõitva auto järgimise
režiim)
Kiirusehoidmise režiimi
valimine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 383 Sunday, February 28, 2021 10:52 AM

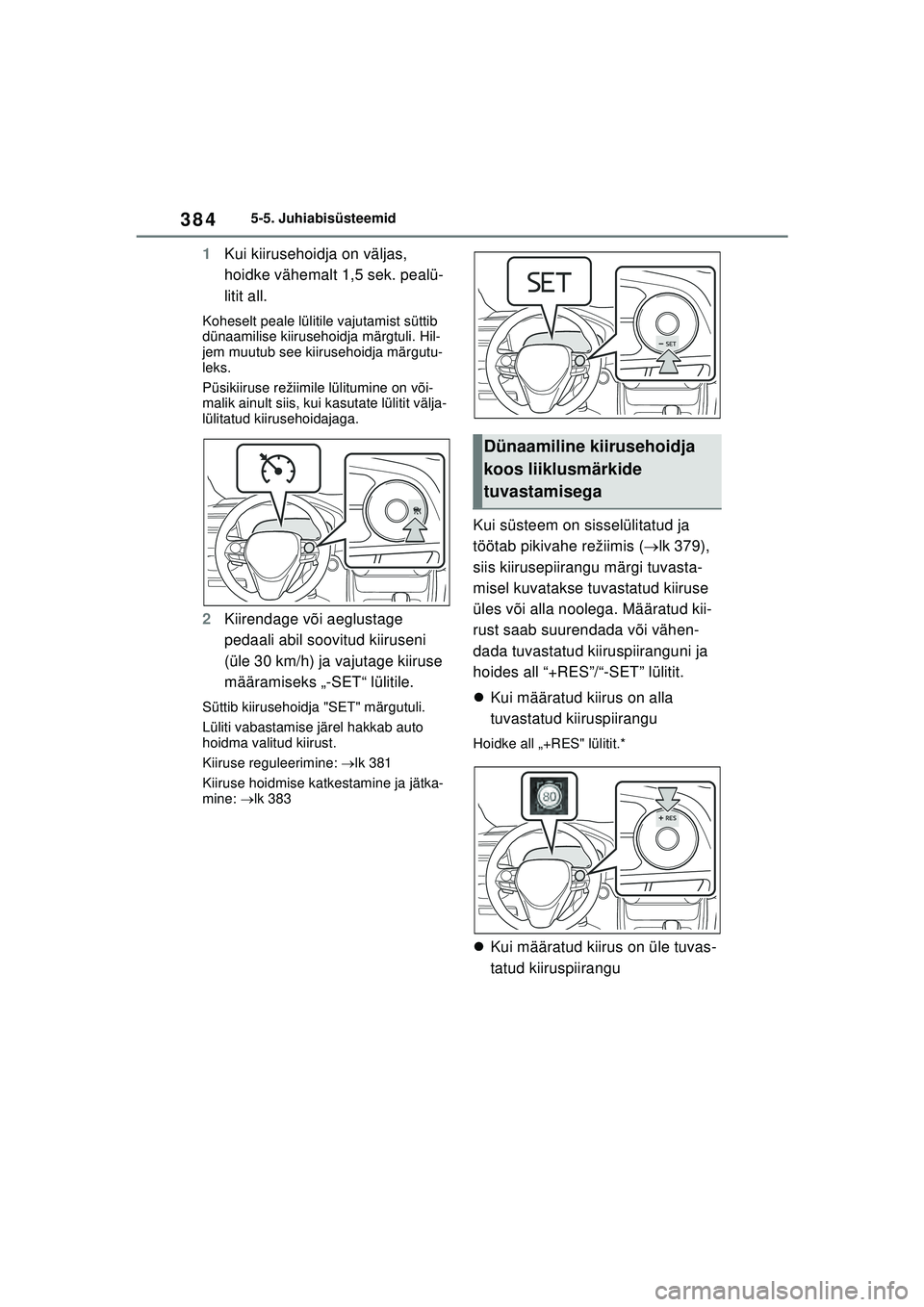

3845-5. Juhiabisüsteemid
1Kui kiirusehoidja on väljas,
hoidke vähemalt 1,5 sek. pealü-
litit all.
Koheselt peale lülitile vajutamist süttib
dünaamilise kiirusehoidja märgtuli. Hil-
jem muutub see kiirusehoidja märgutu-
leks.
Püsikiiruse režiimile lülitumine on või-
malik ainult siis, kui kasutate lülitit välja-
lülitatud kiirusehoidajaga.
2Kiirendage või aeglustage
pedaali abil soovitud kiiruseni
(üle 30 km/h) ja vajutage kiiruse
määramiseks „-SET“ lülitile.
Süttib kiirusehoidja "SET" märgutuli.
Lüliti vabastamise järel hakkab auto
hoidma valitud kiirust.
Kiiruse reguleerimine: lk 381
Kiiruse hoidmise katkestamine ja jätka-
mine: lk 383
Kui süsteem on sisselülitatud ja
töötab pikivahe režiimis ( lk 379),
siis kiirusepiirangu märgi tuvasta-
misel kuvatakse tuvastatud kiiruse
üles või alla noolega. Määratud kii-
rust saab suurendada või vähen-
dada tuvastatud kiiruspiiranguni ja
hoides all “+RES”/“-SET” lülitit.
 Kui määratud kiirus on alla
tuvastatud kiiruspiirangu
Hoidke all „+RES" lülitit.*
Kui määratud kiirus on üle tuvas-
tatud kiiruspiirangu
Dünaamiline kiirusehoidja
koos liiklusmärkide
tuvastamisega
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 384 Sunday, February 28, 2021 10:52 AM

385
5
5-5. Juhiabisüsteemid
Sõidutingimused

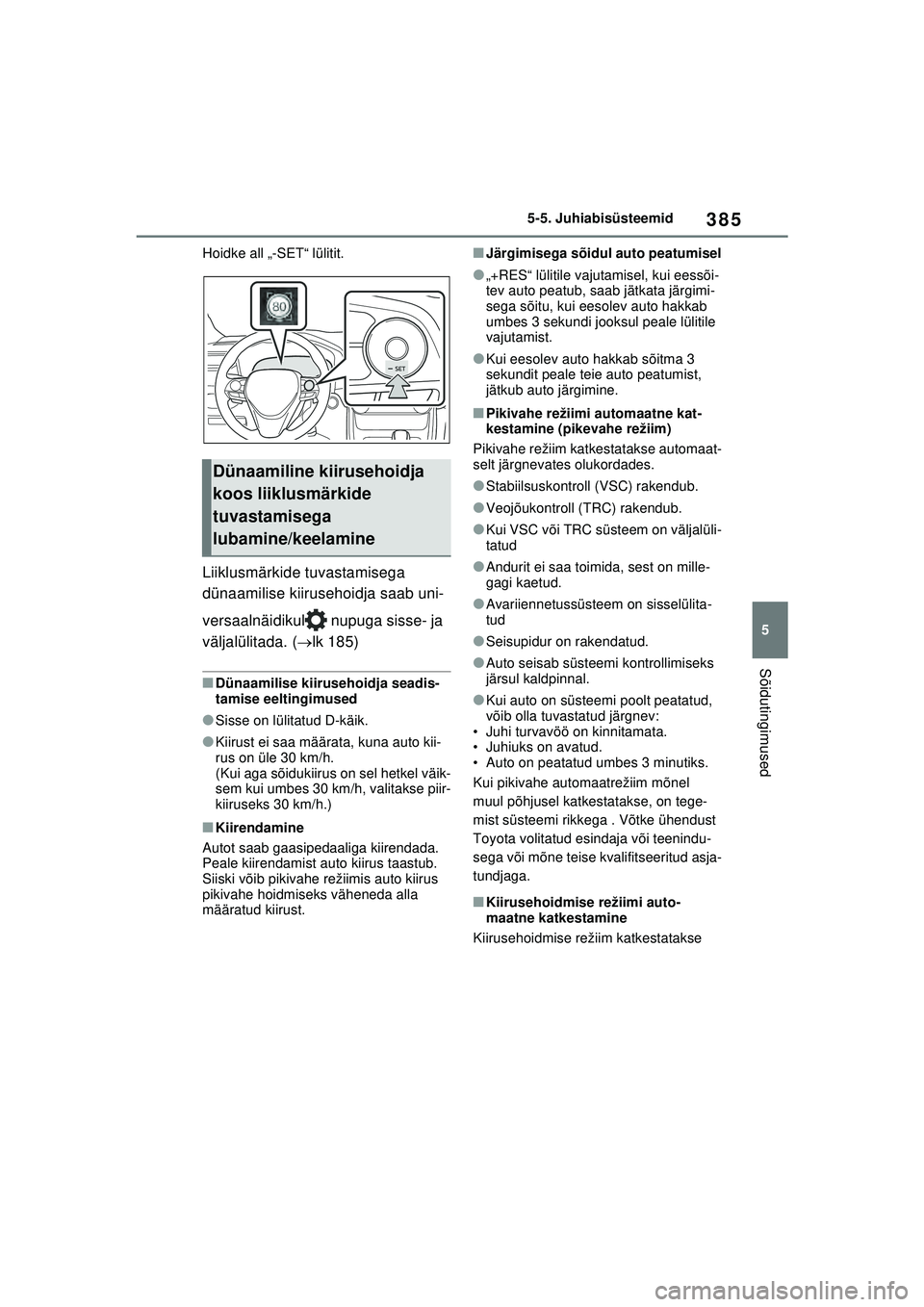

Hoidke all „-SET“ lülitit.
Liiklusmärkide tuvastamisega
dünaamilise kiirusehoidja saab uni-
versaalnäidikul nupuga sisse- ja
väljalülitada. (
lk 185)
■Dünaamilise kiirusehoidja seadis-
tamise eeltingimused
●Sisse on lülitatud D-käik.
●Kiirust ei saa määrata, kuna auto kii-
rus on üle 30 km/h.
(Kui aga sõidukiirus on sel hetkel väik-
sem kui umbes 30 km/h, valitakse piir-
kiiruseks 30 km/h.)
■Kiirendamine
Autot saab gaasipedaaliga kiirendada.
Peale kiirendamist auto kiirus taastub.
Siiski võib pikivahe režiimis auto kiirus
pikivahe hoidmiseks väheneda alla
määratud kiirust.
■Järgimisega sõidul auto peatumisel
●„+RES“ lülitile vajutamisel, kui eessõi-
tev auto peatub, saab jätkata järgimi-
sega sõitu, kui eesolev auto hakkab
umbes 3 sekundi jooksul peale lülitile
vajutamist.
●Kui eesolev auto hakkab sõitma 3
sekundit peale teie auto peatumist,
jätkub auto järgimine.
■Pikivahe režiimi automaatne kat-
kestamine (pikevahe režiim)
Pikivahe režiim katkestatakse automaat-
selt järgnevates olukordades.
●Stabiilsuskontroll (VSC) rakendub.
●Veojõukontroll (TRC) rakendub.
●Kui VSC või TRC süsteem on väljalüli-
tatud
●Andurit ei saa toimida, sest on mille-
gagi kaetud.
●Avariiennetussüsteem on sisselülita-
tud
●Seisupidur on rakendatud.
●Auto seisab süsteemi kontrollimiseks
järsul kaldpinnal.
●Kui auto on süsteemi poolt peatatud,
võib olla tuvastatud järgnev:
• Juhi turvavöö on kinnitamata.
• Juhiuks on avatud.
• Auto on peatatud umbes 3 minutiks.
Kui pikivahe automaatrežiim mõnel
muul põhjusel katkestatakse, on tege-
mist süsteemi rikkega . Võtke ühendust
Toyota volitatud esindaja või teenindu-
sega või mõne teise kvalifitseeritud asja-
tundjaga.
■Kiirusehoidmise režiimi auto-
maatne katkestamine
Kiirusehoidmise režiim katkestatakse
Dünaamiline kiirusehoidja
koos liiklusmärkide
tuvastamisega
lubamine/keelamine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 385 Sunday, February 28, 2021 10:52 AM

3865-5. Juhiabisüsteemid

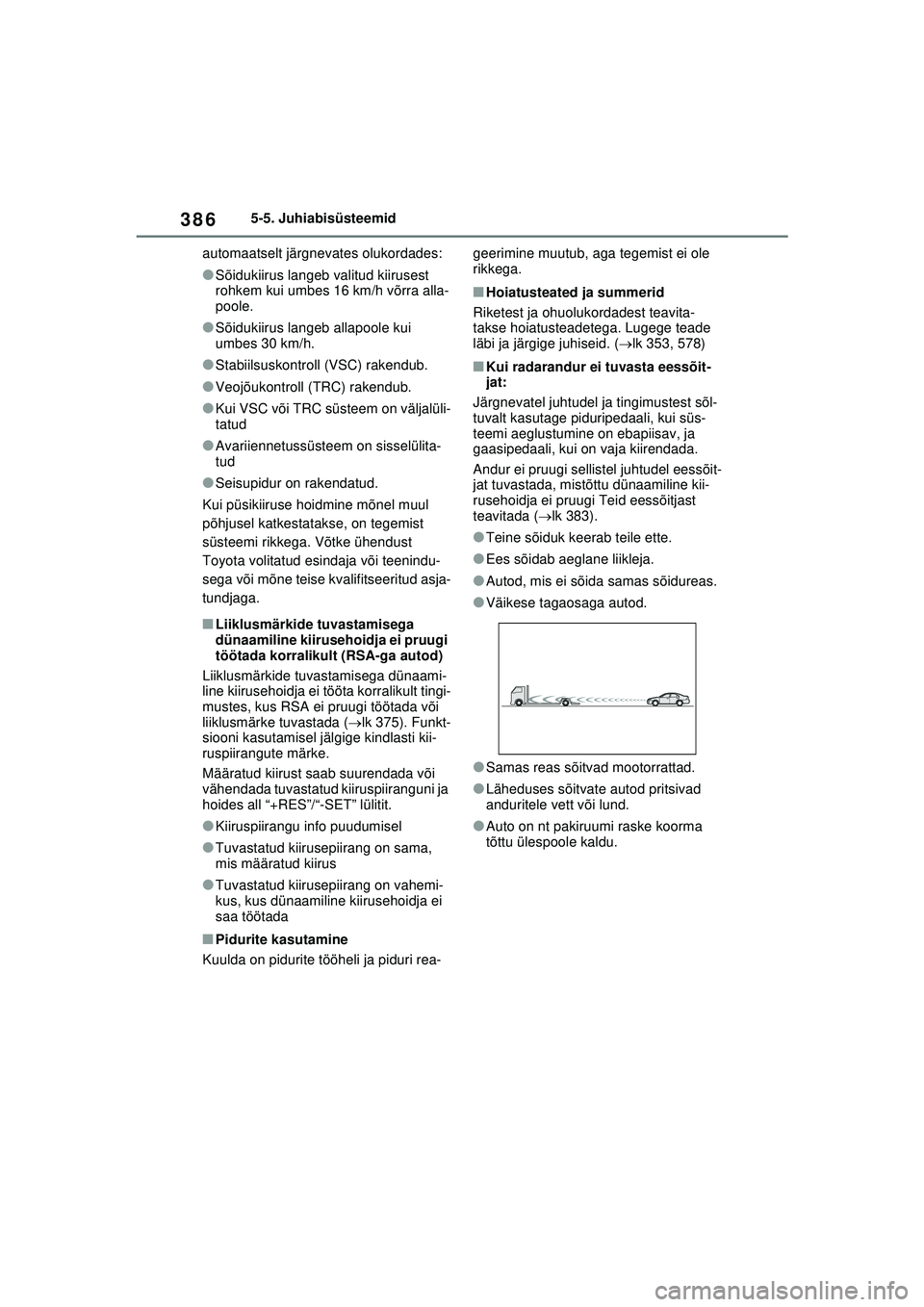

automaatselt järgnevates olukordades:
●Sõidukiirus langeb valitud kiirusest
rohkem kui umbes 16 km/h võrra alla-
poole.
●Sõidukiirus langeb allapoole kui
umbes 30 km/h.
●Stabiilsuskontroll (VSC) rakendub.
●Veojõukontroll (TRC) rakendub.
●Kui VSC või TRC süsteem on väljalüli-
tatud
●Avariiennetussüsteem on sisselülita-
tud
●Seisupidur on rakendatud.
Kui püsikiiruse hoidmine mõnel muul
põhjusel katkestatakse, on tegemist
süsteemi rikkega. Võtke ühendust
Toyota volitatud esindaja või teenindu-
sega või mõne teise kvalifitseeritud asja-
tundjaga.
■Liiklusmärkide tuvastamisega
dünaamiline kiirusehoidja ei pruugi
töötada korralikult (RSA-ga autod)
Liiklusmärkide tuvastamisega dünaami-
line kiirusehoidja ei tööta korralikult tingi-
mustes, kus RSA ei pruugi töötada või
liiklusmärke tuvastada ( lk 375). Funkt-
siooni kasutamisel jälgige kindlasti kii-
ruspiirangute märke.
Määratud kiirust saab suurendada või
vähendada tuvastatud kiiruspiiranguni ja
hoides all “+RES”/“-SET” lülitit.
●Kiiruspiirangu info puudumisel
●Tuvastatud kiirusepiirang on sama,
mis määratud kiirus
●Tuvastatud kiirusepiirang on vahemi-
kus, kus dünaamiline kiirusehoidja ei
saa töötada
■Pidurite kasutamine
Kuulda on pidurite tööheli ja piduri rea- geerimine muutub, aga tegemist ei ole
rikkega.
■Hoiatusteated ja summerid
Riketest ja ohuolukordadest teavita-
takse hoiatusteadetega. Lugege teade
läbi ja järgige juhiseid. ( lk 353, 578)
■Kui radarandur ei tuvasta eessõit-
jat:
Järgnevatel juhtudel ja tingimustest sõl-
tuvalt kasutage piduripedaali, kui süs-
teemi aeglustumine on ebapiisav, ja
gaasipedaali, kui on vaja kiirendada.
Andur ei pruugi sellistel juhtudel eessõit-
jat tuvastada, mistõttu dünaamiline kii-
rusehoidja ei pruugi Teid eessõitjast
teavitada ( lk 383).
●Teine sõiduk keerab teile ette.
●Ees sõidab aeglane liikleja.
●Autod, mis ei sõida samas sõidureas.
●Väikese tagaosaga autod.
●Samas reas sõitvad mootorrattad.
●Läheduses sõitvate autod pritsivad
anduritele vett või lund.
●Auto on nt pakiruumi raske koorma
tõttu ülespoole kaldu.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 386 Sunday, February 28, 2021 10:52 AM

387
5
5-5. Juhiabisüsteemid
Sõidutingimused

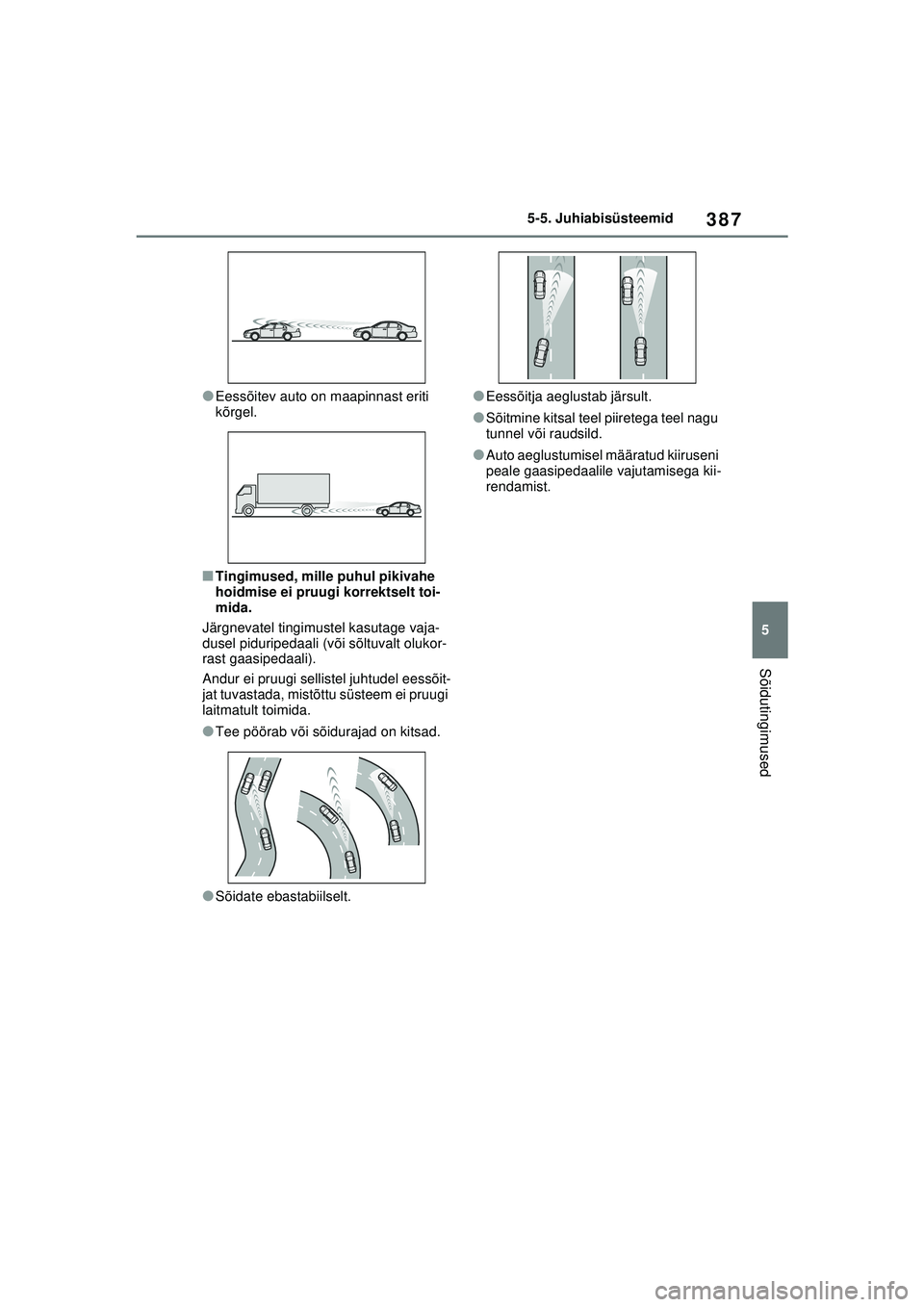

●Eessõitev auto on maapinnast eriti
kõrgel.
■Tingimused, mille puhul pikivahe
hoidmise ei pruugi korrektselt toi-
mida.
Järgnevatel tingimustel kasutage vaja-
dusel piduripedaali (või sõltuvalt olukor-
rast gaasipedaali).
Andur ei pruugi sellistel juhtudel eessõit-
jat tuvastada, mistõttu süsteem ei pruugi
laitmatult toimida.
●Tee pöörab või sõidurajad on kitsad.
●Sõidate ebastabiilselt.
●Eessõitja aeglustab järsult.
●Sõitmine kitsal teel piiretega teel nagu
tunnel või raudsild.
●Auto aeglustumisel määratud kiiruseni
peale gaasipedaalile vajutamisega kii-
rendamist.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 387 Sunday, February 28, 2021 10:52 AM

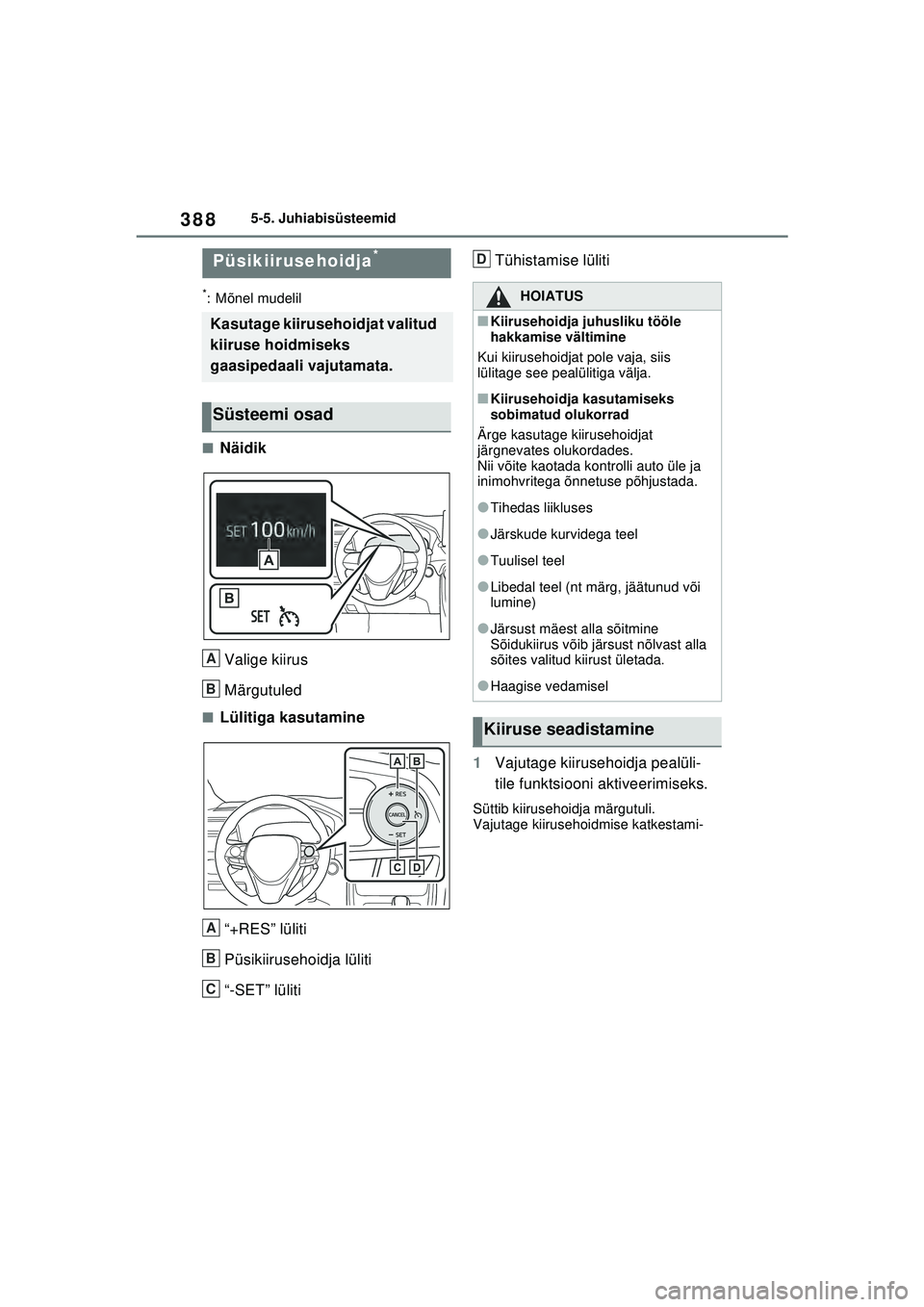

3885-5. Juhiabisüsteemid
*: Mõnel mudelil
■NäidikValige kiirus
Märgutuled
■Lülitiga kasutamine“+RES” lüliti
Püsikiirusehoidja lüliti
“-SET” lüliti Tühistamise lüliti
1 Vajutage kiirusehoidja pealüli-
tile funktsiooni aktiveerimiseks.
Süttib kiirusehoidja märgutuli.
Vajutage kiirusehoidmise katkestami-
Püsikiirusehoidja*
Kasutage kiirusehoidjat valitud
kiiruse hoidmiseks
gaasipedaali vajutamata.
Süsteemi osad
A
B
A
B
C
HOIATUS
■Kiirusehoidja juhusliku tööle
hakkamise vältimine
Kui kiirusehoidjat pole vaja, siis
lülitage see pealülitiga välja.
■Kiirusehoidja kasutamiseks
sobimatud olukorrad
Ärge kasutage kiirusehoidjat
järgnevates olukordades.
Nii võite kaotada kontrolli auto üle ja
inimohvritega õnnetuse põhjustada.
●Tihedas liikluses
●Järskude kurvidega teel
●Tuulisel teel
●Libedal teel (nt märg, jäätunud või
lumine)
●Järsust mäest alla sõitmine
Sõidukiirus võib järsust nõlvast alla
sõites valitud kiirust ületada.
●Haagise vedamisel
Kiiruse seadistamine
D
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 388 Sunday, February 28, 2021 10:52 AM

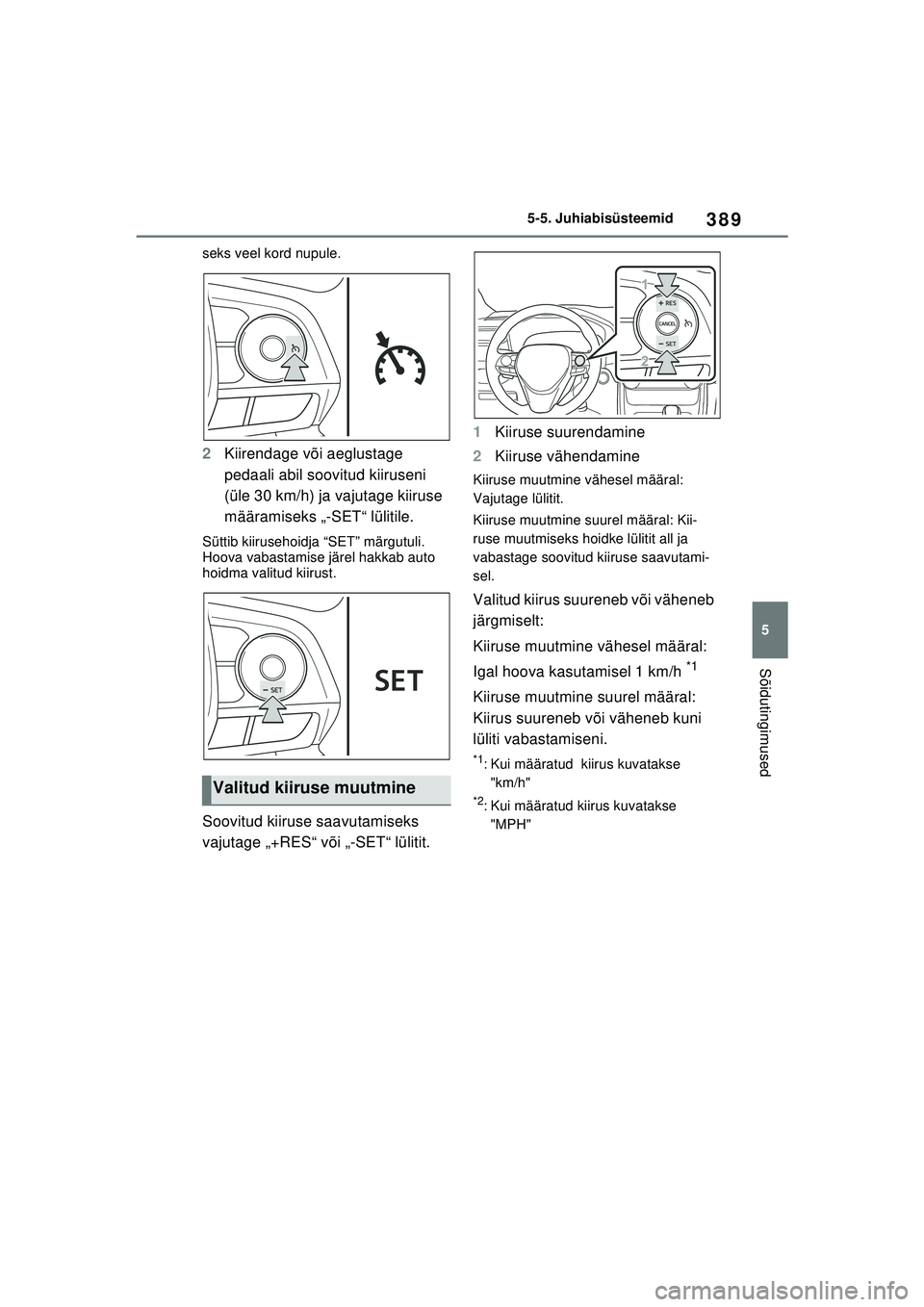

389
5
5-5. Juhiabisüsteemid
Sõidutingimused
seks veel kord nupule.
2
Kiirendage või aeglustage
pedaali abil soovitud kiiruseni
(üle 30 km/h) ja vajutage kiiruse
määramiseks „-SET“ lülitile.
Süttib kiirusehoidja “SET” märgutuli.
Hoova vabastamise järel hakkab auto
hoidma valitud kiirust.
Soovitud kiiruse saavutamiseks
vajutage „+RES“ või „-SET“ lülitit. 1
Kiiruse suurendamine
2 Kiiruse vähendamine
Kiiruse muutmine vähesel määral:
Vajutage lülitit.
Kiiruse muutmine suurel määral: Kii-
ruse muutmiseks hoidke lülitit all ja
vabastage soovitud kiiruse saavutami-
sel.
Valitud kiirus suureneb või väheneb
järgmiselt:
Kiiruse muutmine vähesel määral:
Igal hoova kasutamisel 1 km/h
*1
Kiiruse muutmine suurel määral:
Kiirus suureneb või väheneb kuni
lüliti vabastamiseni.
*1: Kui määratud kiirus kuvatakse "km/h"
*2: Kui määratud kiirus kuvatakse "MPH"
Valitud kiiruse muutmine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 389 Sunday, February 28, 2021 10:52 AM
