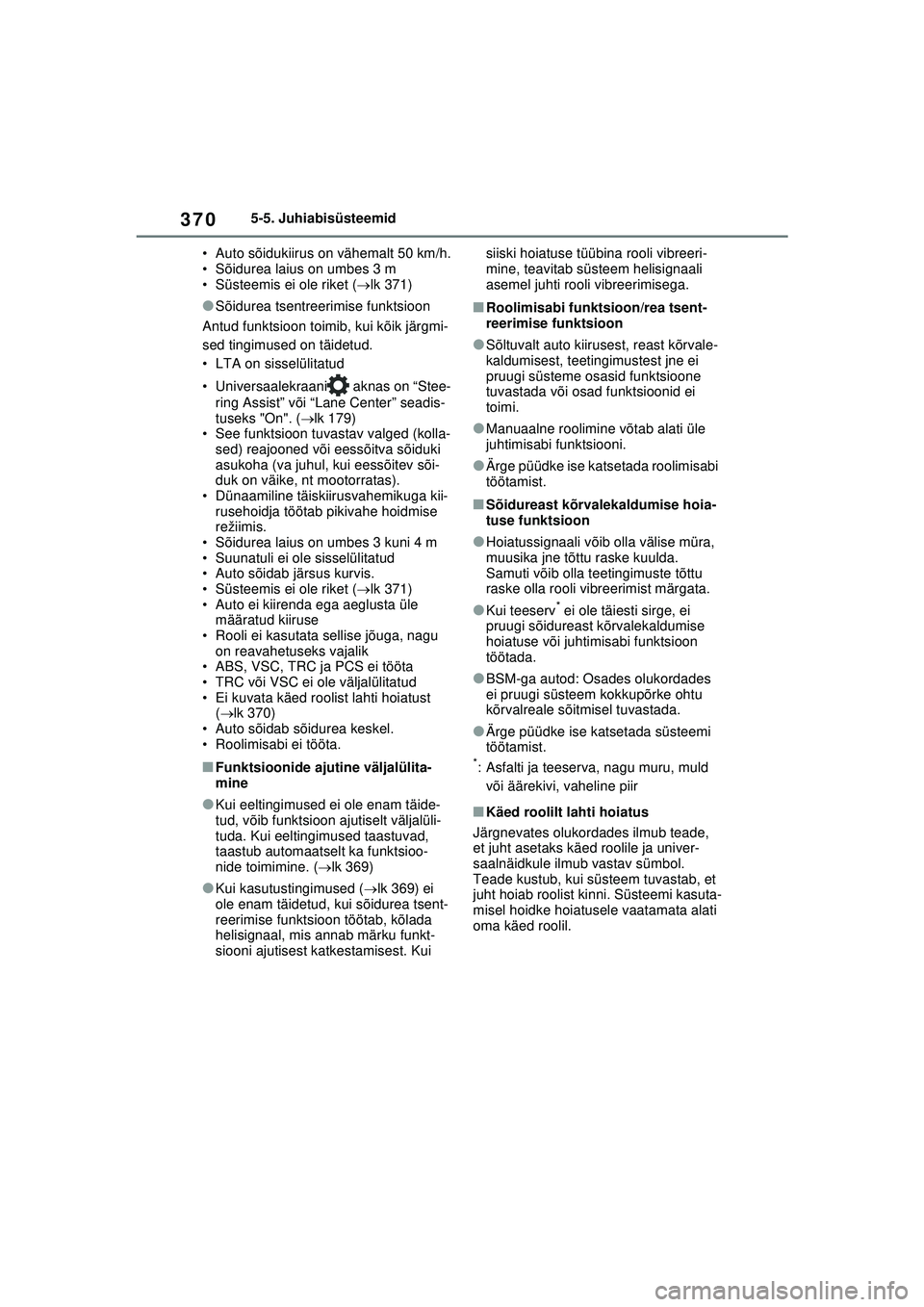

Page 371 of 666

3705-5. Juhiabisüsteemid
• Auto sõidukiirus on vähemalt 50 km/h.
• Sõidurea laius on umbes 3 m
• Süsteemis ei ole riket ( lk 371)
●Sõidurea tsentreerimise funktsioon
Antud funktsioon toimib, kui kõik järgmi-
sed tingimused on täidetud.
• LTA on sisselülitatud
• Universaalekraani aknas on “Stee- ring Assist” või “Lane Center” seadis-
tuseks "On". ( lk 179)
• See funktsioon tuvastav valged (kolla-
sed) reajooned või eessõitva sõiduki
asukoha (va juhul, kui eessõitev sõi-
duk on väike, nt mootorratas).
• Dünaamiline täiskiirusvahemikuga kii- rusehoidja töötab pikivahe hoidmise
režiimis.
• Sõidurea laius on umbes 3 kuni 4 m
• Suunatuli ei ole sisselülitatud
• Auto sõidab järsus kurvis.
• Süsteemis ei ole riket ( lk 371)
• Auto ei kiirenda ega aeglusta üle määratud kiiruse
• Rooli ei kasutata sellise jõuga, nagu on reavahetuseks vajalik
• ABS, VSC, TRC ja PCS ei tööta
• TRC või VSC ei ole väljalülitatud
• Ei kuvata käed roolist lahti hoiatust ( lk 370)
• Auto sõidab sõidurea keskel.
• Roolimisabi ei tööta.
■Funktsioonide ajutine väljalülita-
mine
●Kui eeltingimused ei ole enam täide-
tud, võib funktsioon ajutiselt väljalüli-
tuda. Kui eeltingimused taastuvad,
taastub automaatselt ka funktsioo-
nide toimimine. ( lk 369)
●Kui kasutustingimused ( lk 369) ei
ole enam täidetud, kui sõidurea tsent-
reerimise funktsioon töötab, kõlada
helisignaal, mis annab märku funkt-
siooni ajutisest katkestamisest. Kui siiski hoiatuse tüübina rooli vibreeri-
mine, teavitab süsteem helisignaali
asemel juhti rooli vibreerimisega.
■Roolimisabi funktsioon/rea tsent-
reerimise funktsioon
●Sõltuvalt auto kiirusest, reast kõrvale-
kaldumisest, teetingimustest jne ei
pruugi süsteme osasid funktsioone
tuvastada või osad funktsioonid ei
toimi.
●Manuaalne roolimine võtab alati üle
juhtimisabi funktsiooni.
●Ärge püüdke ise katsetada roolimisabi
töötamist.
■Sõidureast kõrvalekaldumise hoia-
tuse funktsioon
●Hoiatussignaali võib olla välise müra,
muusika jne tõttu raske kuulda.
Samuti võib olla teetingimuste tõttu
raske olla rooli vibreerimist märgata.
●Kui teeserv* ei ole täiesti sirge, ei
pruugi sõidureast kõrvalekaldumise
hoiatuse või juhtimisabi funktsioon
töötada.
●BSM-ga autod: Osades olukordades
ei pruugi süsteem kokkupõrke ohtu
kõrvalreale sõitmisel tuvastada.
●Ärge püüdke ise katsetada süsteemi
töötamist.
*: Asfalti ja teeserva, nagu muru, muld
või äärekivi, vaheline piir
■Käed roolilt lahti hoiatus
Järgnevates olukordades ilmub teade,
et juht asetaks käed roolile ja univer-
saalnäidkule ilmub vastav sümbol.
Teade kustub, kui süsteem tuvastab, et
juht hoiab roolist kinni. Süsteemi kasuta-
misel hoidke hoiatusele vaatamata alati
oma käed roolil.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 370 Sunday, February 28, 2021 10:52 AM
Page 372 of 666

371
5
5-5. Juhiabisüsteemid
Sõidutingimused
●Süsteem määrab kindlaks, kas juht
hoiab süsteemi toimimise ajal rooli.
Kui juht jätkuvalt ei hoia käsi roolil, kõlab
helisignaal, kuvatakse hoiatus ja funkt-
sioon lülitub ajutiselt välja. See helisig-
naal töötab samal viisil, kui juht kasutab
püsival rooli ainult natuke.
Helisignaal kõlab ka siis, kui hoiatuse
tüübiks on “Steering wheel vibration”.
●Süsteem tuvastab, et auto ei pruugi
keerata ja ja sõidab kurvis
Sõltuvalt autost ja teetingimustest ei
pruugi hoiatus töötada. Samuti kui süs-
teem tuvastav, et auto sõidab kurvis,
ilmub teade enne sirgel teel sõitmist.
●Süsteem määrab kindlaks, kas juht
hoiab süsteemi toimimise ajal rooli.
Kui juht ei hoia endiselt käsi roolil ja süs-
teem töötab, kõlab juhi hoiatamiseks
helisignaal. Iga kord helisignaali kõlami-
sel kõlab see pikemalt.
Helisignaal kõlab ka siis, kui hoiatuse
tüübiks on “Steering wheel vibration”.
■Auto vänderdamise hoiatus
Kui süsteem määratleb auto õõtsumise
õõtsumise hoiatuse töötamise ajal,
kõlab helisignaal ja antakse hoiatus,
soovitamaks juhil käed roolile asetada.
Sõltuvalt autost ja teetingimustest ei
pruugi hoiatus töötada.
■Hoiatus
Järgneva hoiatuse universaalnäidikul
kuvamisel ja LtA märgutule oranžina
süttimisel järgige vastava veaotsingu
juhiseid. Kui ekraanile ilmub erinev
teade, siis järgige vastavaid juhiseid.
●“LTA Malfunction Visit Your Dealer”
Süsteem ei pruugi korrektselt toimida.
Võtke ühendust Toyota volitatud esin-
daja või teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
●“LTA Unavailable”
LTA süsteem on esikaamerast erineva
anduri tõttu ajutiselt väljalülitatud. Lüli-
tage LTA süsteem välja, oodake natuke
ja lülitage seejärel LTA süsteem uuesti
sisse.
●“LTA Unavailable at Current Speed”
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 371 Sunday, February 28, 2021 10:52 AM

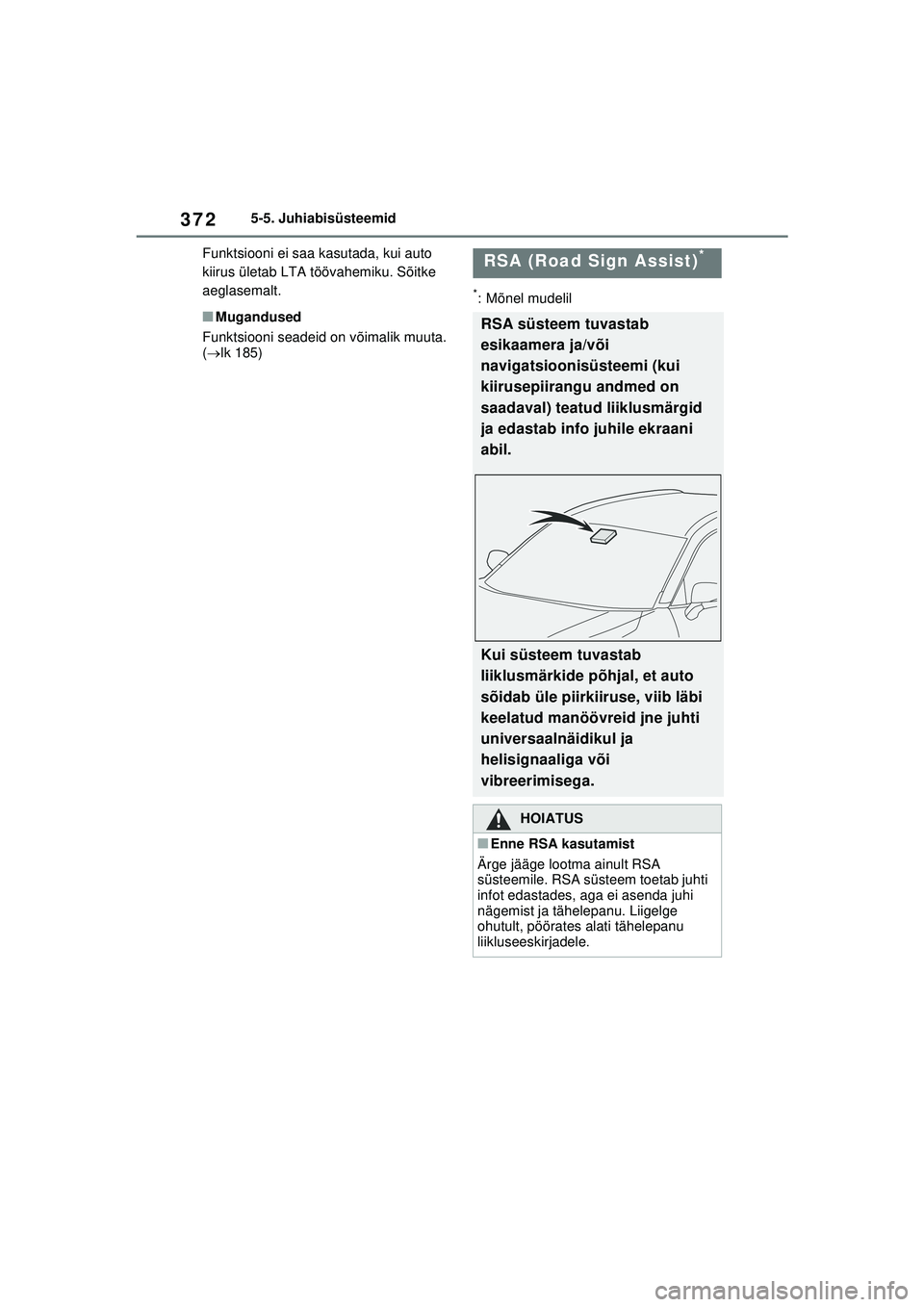

Page 373 of 666

3725-5. Juhiabisüsteemid
Funktsiooni ei saa kasutada, kui auto
kiirus ületab LTA töövahemiku. Sõitke
aeglasemalt.
■Mugandused
Funktsiooni seadeid on võimalik muuta.
( lk 185)
*: Mõnel mudelil
RSA (Road Sign Assist)*
RSA süsteem tuvastab
esikaamera ja/või
navigatsioonisüsteemi (kui
kiirusepiirangu andmed on
saadaval) teatud liiklusmärgid
ja edastab info juhile ekraani
abil.
Kui süsteem tuvastab
liiklusmärkide põhjal, et auto
sõidab üle piirkiiruse, viib läbi
keelatud manöövreid jne juhti
universaalnäidikul ja
helisignaaliga või
vibreerimisega.
HOIATUS
■Enne RSA kasutamist
Ärge jääge lootma ainult RSA
süsteemile. RSA süsteem toetab juhti
infot edastades, aga ei asenda juhi
nägemist ja tähelepanu. Liigelge
ohutult, pöörates alati tähelepanu
liikluseeskirjadele.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 372 Sunday, February 28, 2021 10:52 AM
Page 374 of 666

373
5
5-5. Juhiabisüsteemid
Sõidutingimused
Kui esikaamera tuvastab liiklus-
märgi või liiklusmärgi info navigat-
sioonisüsteemis, kuvatakse
liiklusmärk universaalnäidikule.
Kui sõiduabisüsteemi teavita-
misfunktsioon on valitud, saab
kuvada kuni 3 liiklusmärki. ( lk
179)
Kui valitud on sõiduabisüstee-
mide infost erinev info, kuva-
takse järgnevad liiklusmärgid.
( lk 179)
• Kiiruspiirangu algus ja lõpp
• Kiirusepiiranguga seotud liiklusmär-
gid (kiirtee, maantee, linn, elurajoon)
• Keelu lõpp
• Sissresõidukeeld
* (kui teavitus on
vajalik)
• Kiirusepiirangu täiendav liiklusmärk (peale- ja mahasõid ainult)
*: Navigatsioonisüsteemiga autod Kui siiski kiiruspiirangust erinevad liik-
lusmärgid tuvastatakse, kuvatakse
need ära kiiruspiirangu märgi peal.
Süsteem suudab tuvastada järg-
misi liiklusmärke, kaasarvatud
elektroonilised ja vilkuvad liiklus-
märgid.
Ebaametlikke (Viini konventsioonile
mittevastavaid) või hiljuti juurutatud liik-
lusmärke ei tuvastata.
Kiirusepiirangu liiklusmärgid
Kiirusepiiranguga seotud info
*
Universaalnäidikul kuvatav
Sobivad liiklusmärkide
tüübid
Liikluspiirangu
algus/maksimaalse
kiiruspiirangu ala algus
Liikluspiirangu
lõpp/maksimaalse
kiiruspiirangu ala lõpp
Kiirtee pealesõit
Kiirtee mahasõit
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 373 Sunday, February 28, 2021 10:52 AM

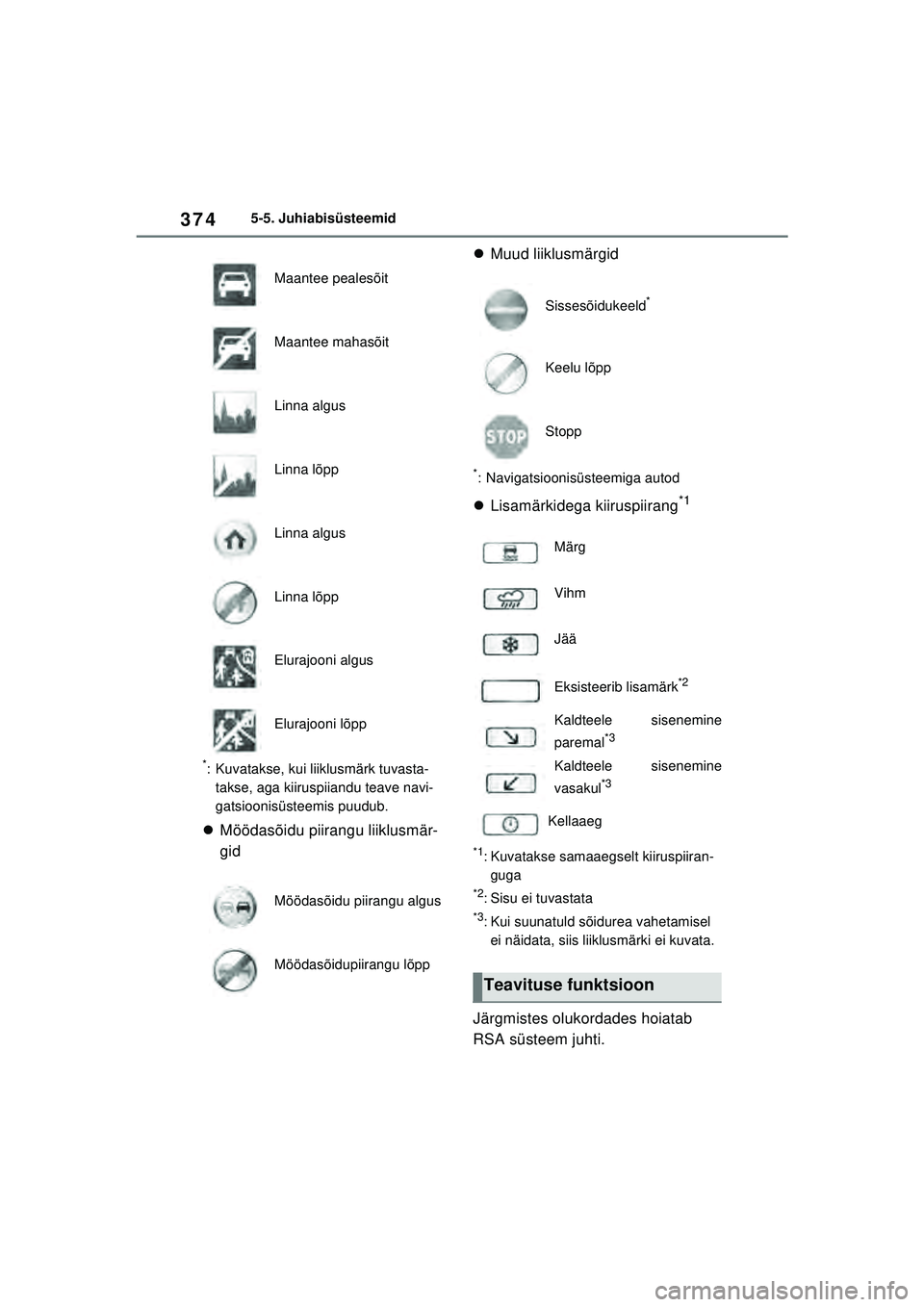

Page 375 of 666

3745-5. Juhiabisüsteemid
*: Kuvatakse, kui liiklusmärk tuvasta-takse, aga kiiruspiiandu teave navi-
gatsioonisüsteemis puudub.
Möödasõidu piirangu liiklusmär-
gid
Muud liiklusmärgid
*: Navigatsioonisüsteemiga autod
Lisamärkidega kiiruspiirang*1
*1: Kuvatakse samaaegselt kiiruspiiran-
guga
*2: Sisu ei tuvastata
*3: Kui suunatuld sõidurea vahetamisel ei näidata, siis liiklusmärki ei kuvata.
Järgmistes olukordades hoiatab
RSA süsteem juhti.
Maantee pealesõit
Maantee mahasõit
Linna algus
Linna lõpp
Linna algus
Linna lõpp
Elurajooni algus
Elurajooni lõpp
Möödasõidu piirangu algus
Möödasõidupiirangu lõpp
Sissesõidukeeld*
Keelu lõpp
Stopp
Märg
Vihm
Jää
Eksisteerib lisamärk
*2
Kaldteele sisenemine
paremal
*3
Kaldteele sisenemine
vasakul
*3
Kellaaeg
Teavituse funktsioon
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 374 Sunday, February 28, 2021 10:52 AM

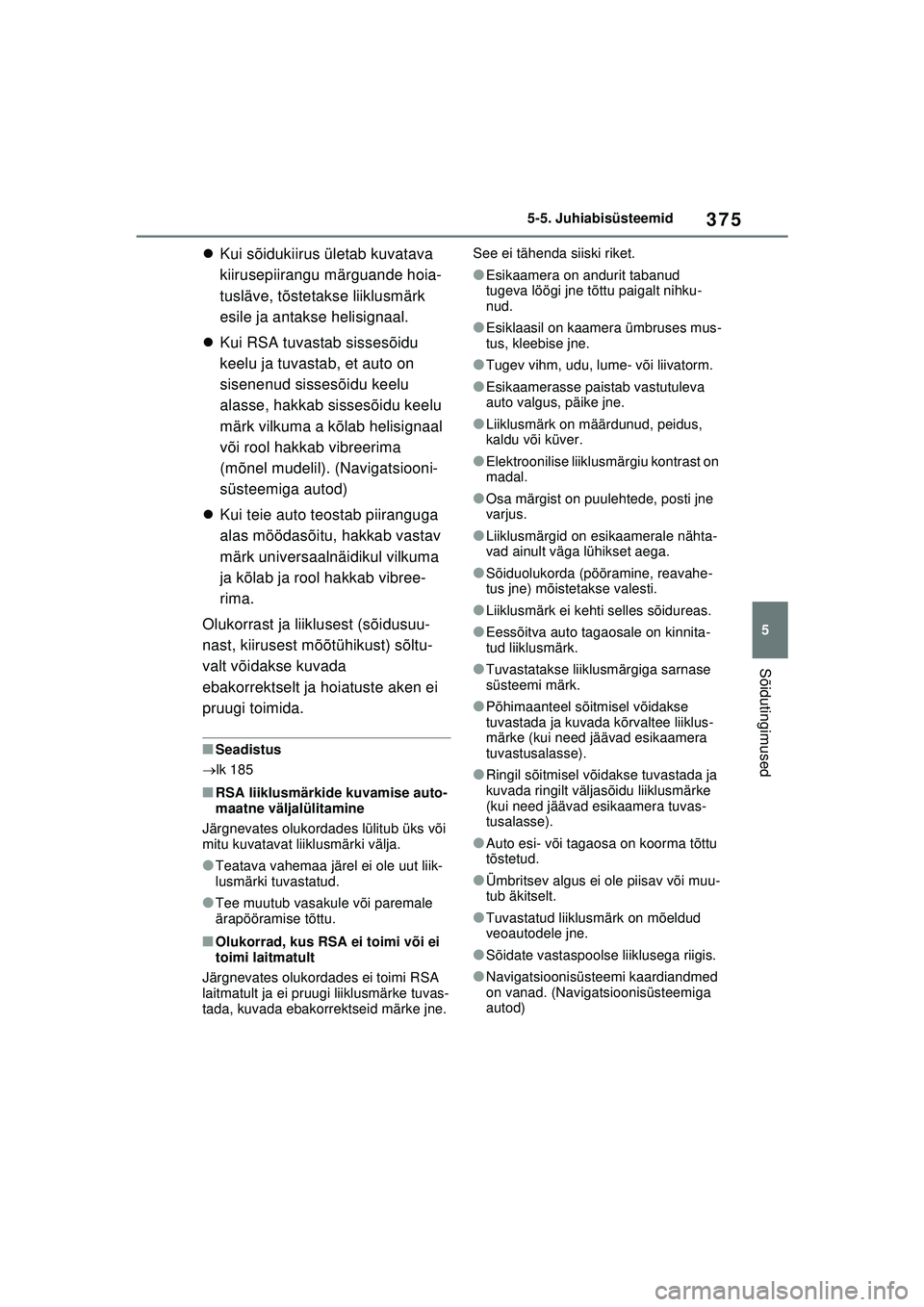

Page 376 of 666

375
5
5-5. Juhiabisüsteemid
Sõidutingimused
Kui sõidukiirus ületab kuvatava
kiirusepiirangu märguande hoia-
tusläve, tõstetakse liiklusmärk
esile ja antakse helisignaal.
Kui RSA tuvastab sissesõidu
keelu ja tuvastab, et auto on
sisenenud sissesõidu keelu
alasse, hakkab sissesõidu keelu
märk vilkuma a kõlab helisignaal
või rool hakkab vibreerima
(mõnel mudelil). (Navigatsiooni-
süsteemiga autod)
Kui teie auto teostab piiranguga
alas möödasõitu, hakkab vastav
märk universaalnäidikul vilkuma
ja kõlab ja rool hakkab vibree-
rima.
Olukorrast ja liiklusest (sõidusuu-
nast, kiirusest mõõtühikust) sõltu-
valt võidakse kuvada
ebakorrektselt ja hoiatuste aken ei
pruugi toimida.
■Seadistus
lk 185
■RSA liiklusmärkide kuvamise auto-
maatne väljalülitamine
Järgnevates olukordades lülitub üks või
mitu kuvatavat liiklusmärki välja.
●Teatava vahemaa järel ei ole uut liik-
lusmärki tuvastatud.
●Tee muutub vasakule või paremale
ärapööramise tõttu.
■Olukorrad, kus RSA ei toimi või ei
toimi laitmatult
Järgnevates olukordades ei toimi RSA
laitmatult ja ei pruugi liiklusmärke tuvas-
tada, kuvada ebakorrektseid märke jne. See ei tähenda siiski riket.
●Esikaamera on andurit tabanud
tugeva löögi jne tõttu paigalt nihku-
nud.
●Esiklaasil on kaamera ümbruses mus-
tus, kleebise jne.
●Tugev vihm, udu, lume- või liivatorm.
●Esikaamerasse paistab vastutuleva
auto valgus, päike jne.
●Liiklusmärk on määrdunud, peidus,
kaldu või küver.
●Elektroonilise liiklusmärgiu kontrast on
madal.
●Osa märgist on puulehtede, posti jne
varjus.
●Liiklusmärgid on esikaamerale nähta-
vad ainult väga lühikset aega.
●Sõiduolukorda (pööramine, reavahe-
tus jne) mõistetakse valesti.
●Liiklusmärk ei kehti selles sõidureas.
●Eessõitva auto tagaosale on kinnita-
tud liiklusmärk.
●Tuvastatakse liiklusmärgiga sarnase
süsteemi märk.
●Põhimaanteel sõitmisel võidakse
tuvastada ja kuvada kõrvaltee liiklus-
märke (kui need jäävad esikaamera
tuvastusalasse).
●Ringil sõitmisel võidakse tuvastada ja
kuvada ringilt väljasõidu liiklusmärke
(kui need jäävad esikaamera tuvas-
tusalasse).
●Auto esi- või tagaosa on koorma tõttu
tõstetud.
●Ümbritsev algus ei ole piisav või muu-
tub äkitselt.
●Tuvastatud liiklusmärk on mõeldud
veoautodele jne.
●Sõidate vastaspoolse liiklusega riigis.
●Navigatsioonisüsteemi kaardiandmed
on vanad. (Navigatsioonisüsteemiga
autod)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 375 Sunday, February 28, 2021 10:52 AM

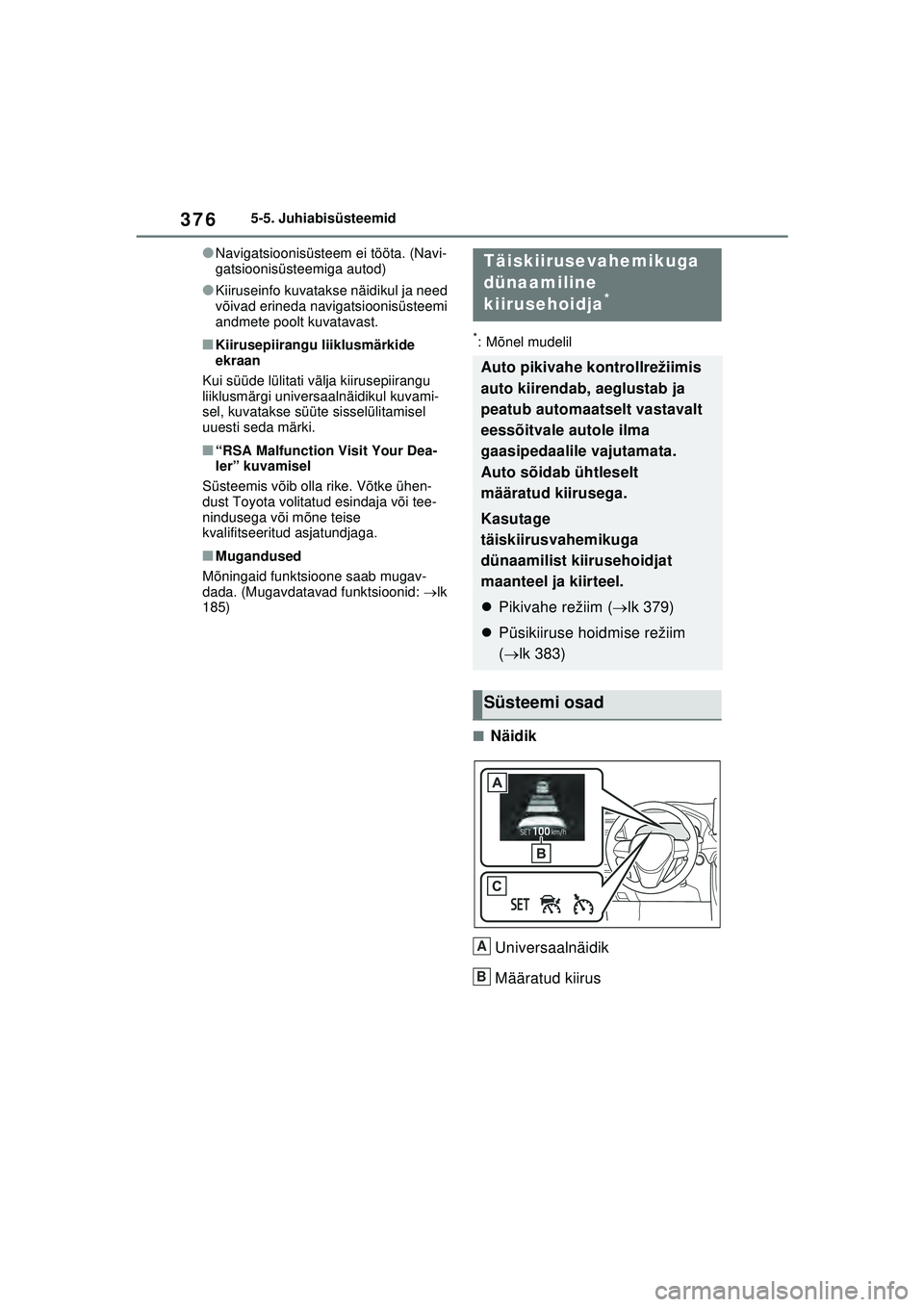

Page 377 of 666

3765-5. Juhiabisüsteemid
●Navigatsioonisüsteem ei tööta. (Navi-
gatsioonisüsteemiga autod)
●Kiiruseinfo kuvatakse näidikul ja need
võivad erineda navigatsioonisüsteemi
andmete poolt kuvatavast.
■Kiirusepiirangu liiklusmärkide
ekraan
Kui süüde lülitati välja kiirusepiirangu
liiklusmärgi universaalnäidikul kuvami-
sel, kuvatakse süüte sisselülitamisel
uuesti seda märki.
■“RSA Malfunction Visit Your Dea-
ler” kuvamisel
Süsteemis võib olla rike. Võtke ühen-
dust Toyota volitatud esindaja või tee-
nindusega või mõne teise
kvalifitseeritud asjatundjaga.
■Mugandused
Mõningaid funktsioone saab mugav-
dada. (Mugavdatavad funktsioonid: lk
185)
*: Mõnel mudelil
■Näidik
Universaalnäidik
Määratud kiirus
Täiskiirusevahemikuga
dünaamiline
kiirusehoidja
*
Auto pikivahe kontrollrežiimis
auto kiirendab, aeglustab ja
peatub automaatselt vastavalt
eessõitvale autole ilma
gaasipedaalile vajutamata.
Auto sõidab ühtleselt
määratud kiirusega.
Kasutage
täiskiirusvahemikuga
dünaamilist kiirusehoidjat
maanteel ja kiirteel.
Pikivahe režiim ( lk 379)
Püsikiiruse hoidmise režiim
( lk 383)
Süsteemi osad
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 376 Sunday, February 28, 2021 10:52 AM
Page 378 of 666

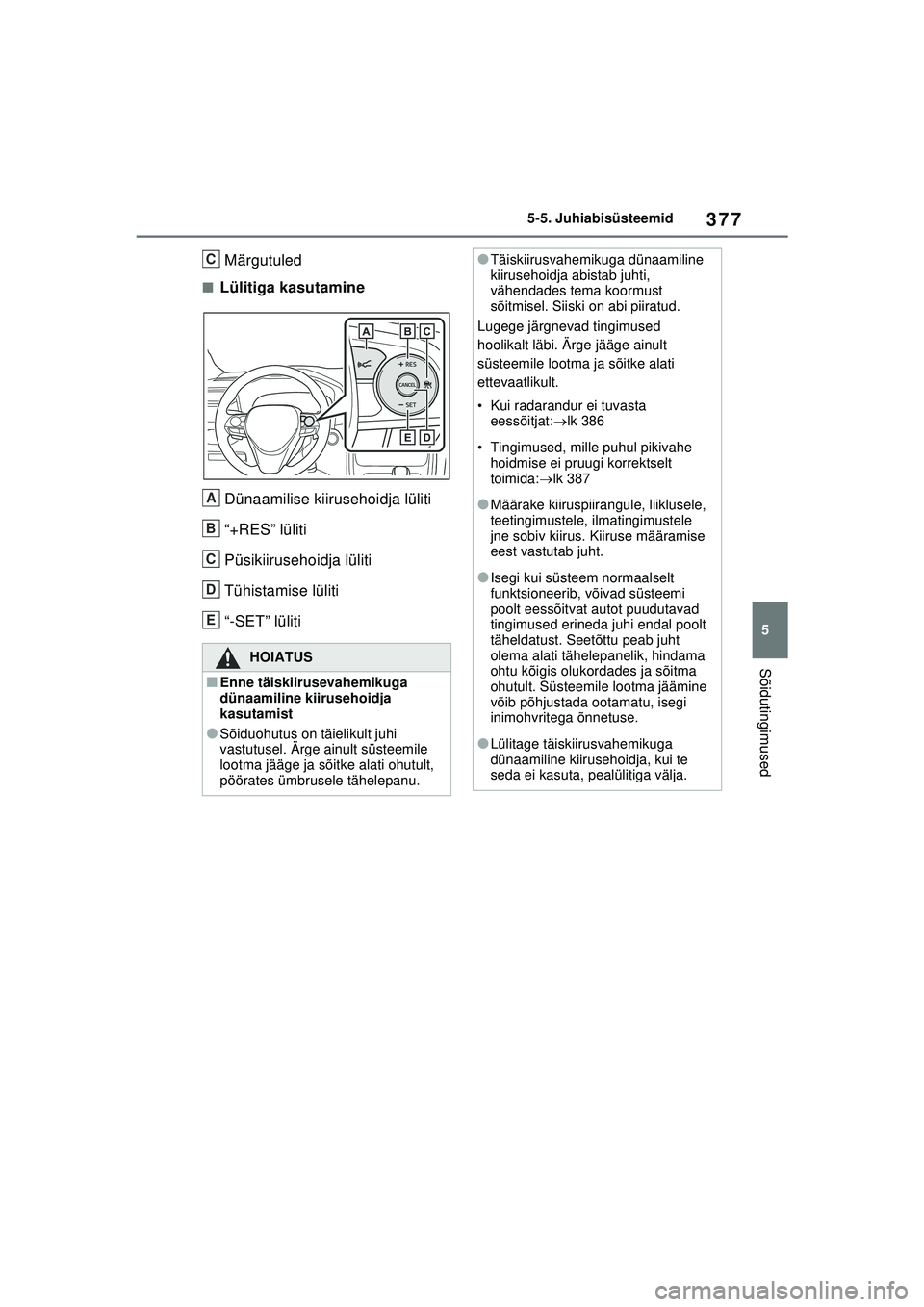

377
5
5-5. Juhiabisüsteemid
Sõidutingimused
Märgutuled
■Lülitiga kasutamine
Dünaamilise kiirusehoidja lüliti
“+RES” lüliti
Püsikiirusehoidja lüliti
Tühistamise lüliti
“-SET” lüliti
HOIATUS
■Enne täiskiirusevahemikuga
dünaamiline kiirusehoidja
kasutamist
●Sõiduohutus on täielikult juhi
vastutusel. Ärge ainult süsteemile
lootma jääge ja sõitke alati ohutult,
pöörates ümbrusele tähelepanu.
C
A
B
C
D
E
●Täiskiirusvahemikuga dünaamiline
kiirusehoidja abistab juhti,
vähendades tema koormust
sõitmisel. Siiski on abi piiratud.
Lugege järgnevad tingimused
hoolikalt läbi. Ärge jääge ainult
süsteemile lootma ja sõitke alati
ettevaatlikult.
• Kui radarandur ei tuvasta eessõitjat: lk 386
• Tingimused, mille puhul pikivahe hoidmise ei pruugi korrektselt
toimida: lk 387
●Määrake kiiruspiirangule, liiklusele,
teetingimustele, ilmatingimustele
jne sobiv kiirus. Kiiruse määramise
eest vastutab juht.
●Isegi kui süsteem normaalselt
funktsioneerib, võivad süsteemi
poolt eessõitvat autot puudutavad
tingimused erineda juhi endal poolt
täheldatust. Seetõttu peab juht
olema alati tähelepanelik, hindama
ohtu kõigis olukordades ja sõitma
ohutult. Süsteemile lootma jäämine
võib põhjustada ootamatu, isegi
inimohvritega õnnetuse.
●Lülitage täiskiirusvahemikuga
dünaamiline kiirusehoidja, kui te
seda ei kasuta, pealülitiga välja.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 377 Sunday, February 28, 2021 10:52 AM
Page 379 of 666

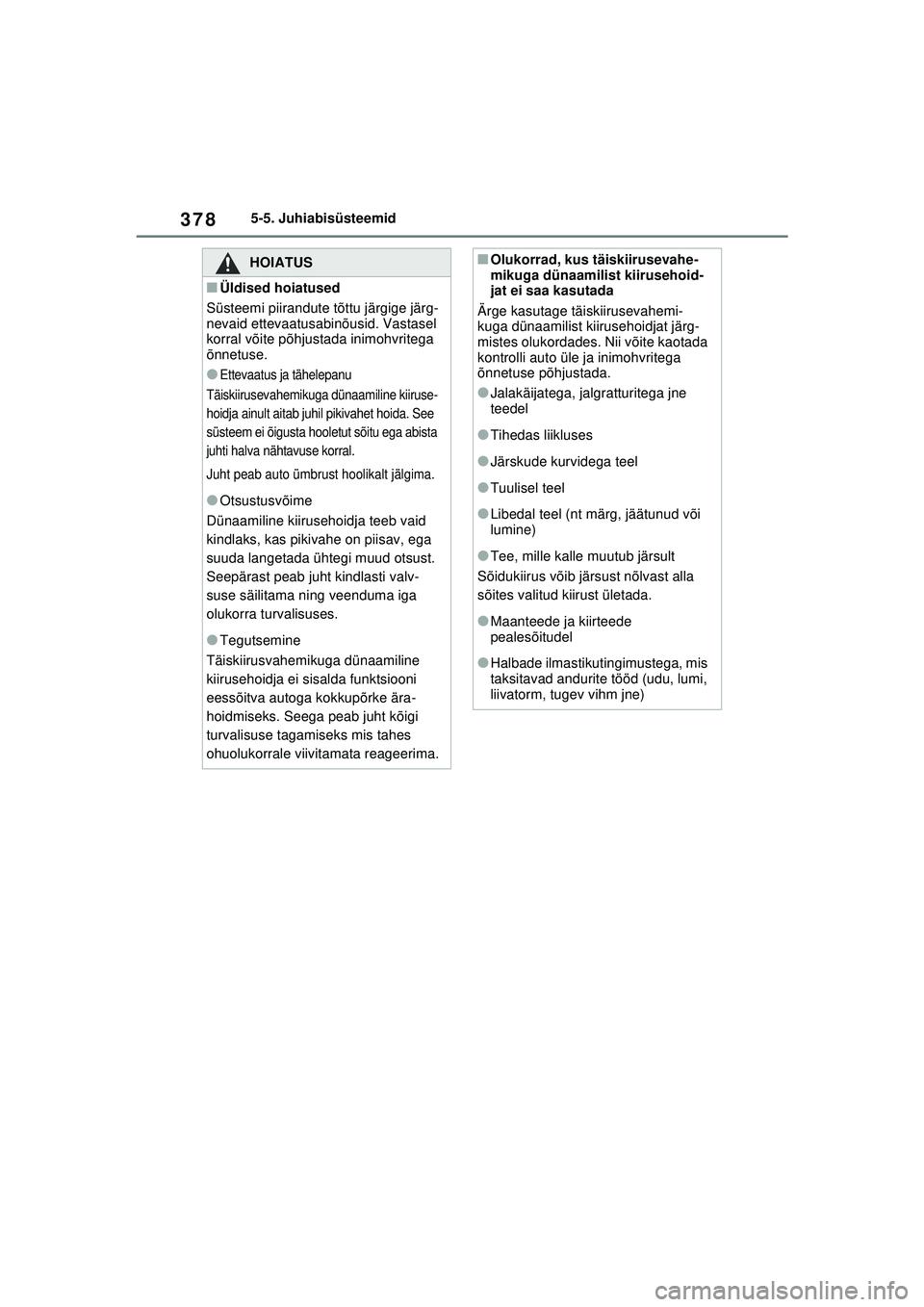

3785-5. Juhiabisüsteemid
HOIATUS
■Üldised hoiatused
Süsteemi piirandute tõttu järgige järg-
nevaid ettevaatusabinõusid. Vastasel
korral võite põhjustada inimohvritega
õnnetuse.
●Ettevaatus ja tähelepanu
Täiskiirusevahemikuga dünaamiline kiiruse-
hoidja ainult aitab juhil pikivahet hoida. See
süsteem ei õigusta hooletut sõitu ega abista
juhti halva nähtavuse korral.
Juht peab auto ümbrust hoolikalt jälgima.
●Otsustusvõime
Dünaamiline kiirusehoidja teeb vaid
kindlaks, kas pikivahe on piisav, ega
suuda langetada ühtegi muud otsust.
Seepärast peab juht kindlasti valv-
suse säilitama ning veenduma iga
olukorra turvalisuses.
●Tegutsemine
Täiskiirusvahemikuga dünaamiline
kiirusehoidja ei sisalda funktsiooni
eessõitva autoga kokkupõrke ära-
hoidmiseks. Seega peab juht kõigi
turvalisuse tagamiseks mis tahes
ohuolukorrale viivitamata reageerima.
■Olukorrad, kus täiskiirusevahe-
mikuga dünaamilist kiirusehoid-
jat ei saa kasutada
Ärge kasutage täiskiirusevahemi-
kuga dünaamilist kiirusehoidjat järg-
mistes olukordades. Nii võite kaotada
kontrolli auto üle ja inimohvritega
õnnetuse põhjustada.
●Jalakäijatega, jalgratturitega jne
teedel
●Tihedas liikluses
●Järskude kurvidega teel
●Tuulisel teel
●Libedal teel (nt märg, jäätunud või
lumine)
●Tee, mille kalle muutub järsult
Sõidukiirus võib järsust nõlvast alla
sõites valitud kiirust ületada.
●Maanteede ja kiirteede
pealesõitudel
●Halbade ilmastikutingimustega, mis
taksitavad andurite tööd (udu, lumi,
liivatorm, tugev vihm jne)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 378 Sunday, February 28, 2021 10:52 AM
Page 380 of 666

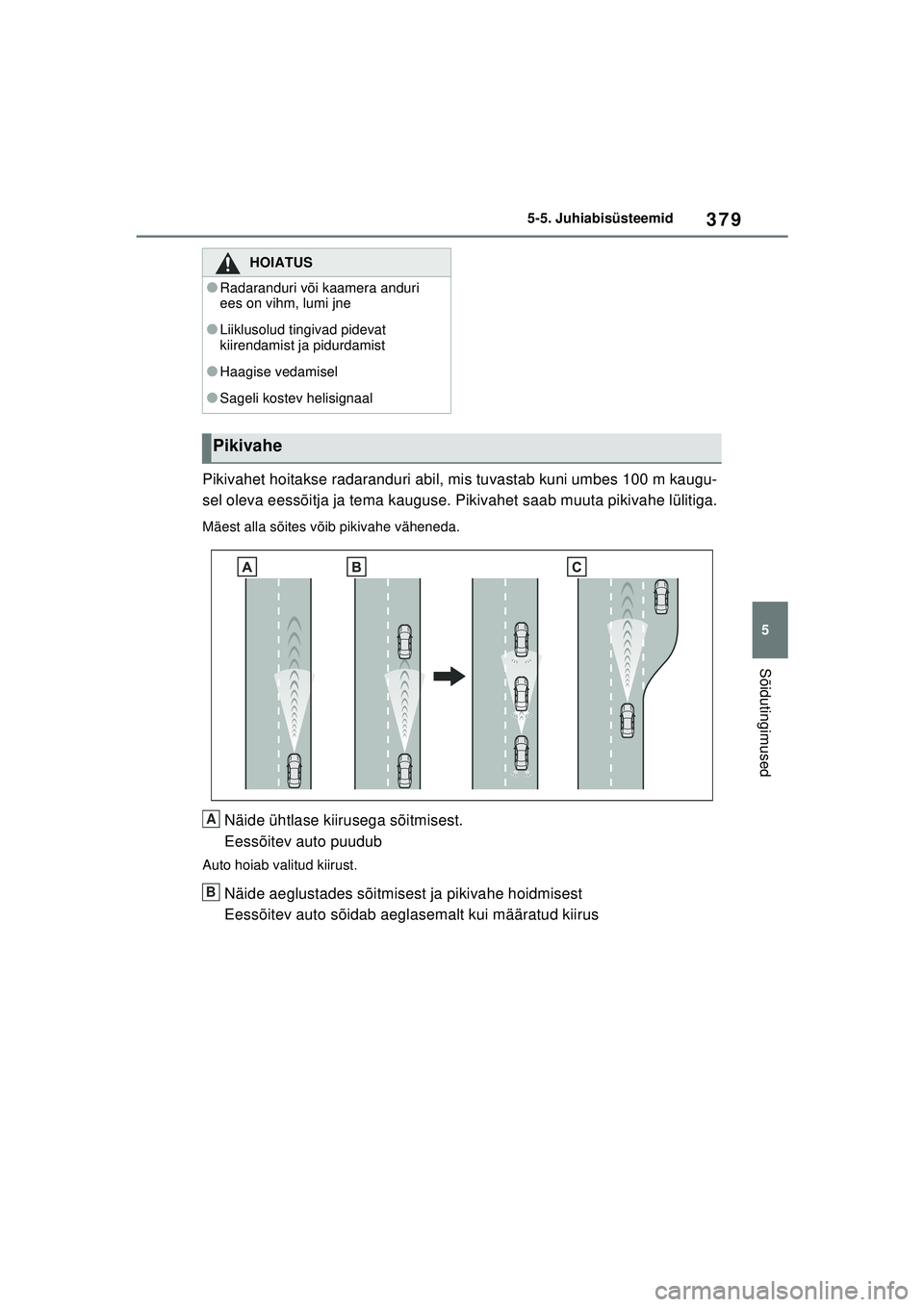

379
5
5-5. Juhiabisüsteemid
Sõidutingimused
Pikivahet hoitakse radaranduri abil, mis tuvastab kuni umbes 100 m kaugu-
sel oleva eessõitja ja tema kauguse. Pikivahet saab muuta pikivahe lülitiga.
Mäest alla sõites võib pikivahe väheneda.
Näide ühtlase kiirusega sõitmisest.
Eessõitev auto puudub
Auto hoiab valitud kiirust.
Näide aeglustades sõitmisest ja pikivahe hoidmisest
Eessõitev auto sõidab aeglasemalt kui määratud kiirus
HOIATUS
●Radaranduri või kaamera anduri
ees on vihm, lumi jne
●Liiklusolud tingivad pidevat
kiirendamist ja pidurdamist
●Haagise vedamisel
●Sageli kostev helisignaal
Pikivahe
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 379 Sunday, February 28, 2021 10:52 AM
