3505-5. Juhiabisüsteemid
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 350 Sunday, February 28, 2021 10:52 AM

351
5
5-5. Juhiabisüsteemid
Sõidutingimused
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 351 Sunday, February 28, 2021 10:52 AM

3525-5. Juhiabisüsteemid
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 352 Sunday, February 28, 2021 10:52 AM

353
5
5-5. Juhiabisüsteemid
Sõidutingimused

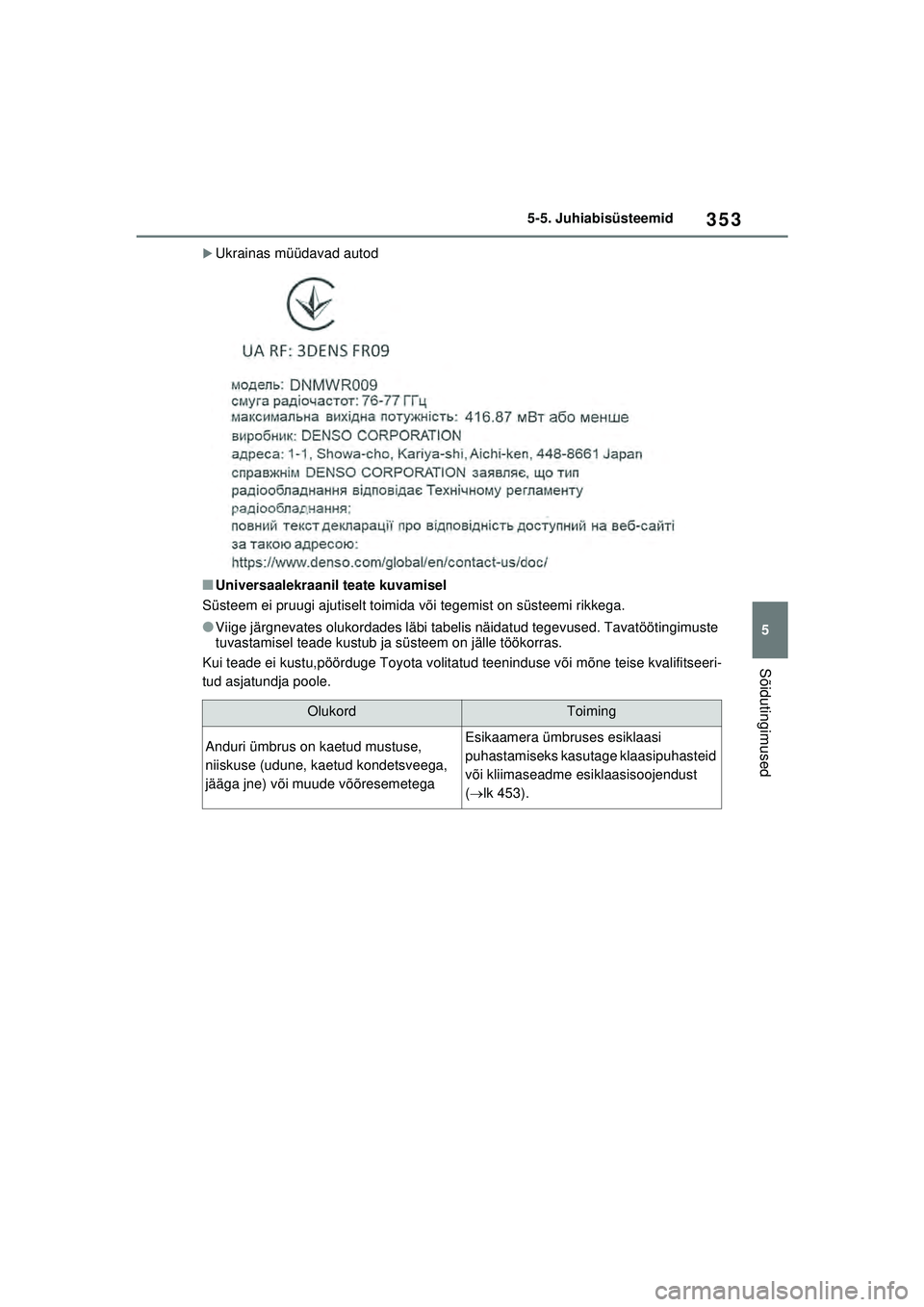

XUkrainas müüdavad autod
■Universaalekraanil teate kuvamisel
Süsteem ei pruugi ajutiselt toimida või tegemist on süsteemi rikkega.
●Viige järgnevates olukordades läbi tabelis näidatud tegevused. Tavatöötingimuste
tuvastamisel teade kustub ja süsteem on jälle töökorras.
Kui teade ei kustu,pöörduge Toyota volitatud teeninduse või mõne teise kvalifitseeri-
tud asjatundja poole.
OlukordToiming
Anduri ümbrus on kaetud mustuse,
niiskuse (udune, kaetud kondetsveega,
jääga jne) või muude võõresemetegaEsikaamera ümbruses esiklaasi
puhastamiseks kasutage klaasipuhasteid
või kliimaseadme esiklaasisoojendust
(  lk 453).
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 353 Sunday, February 28, 2021 10:52 AM

3545-5. Juhiabisüsteemid

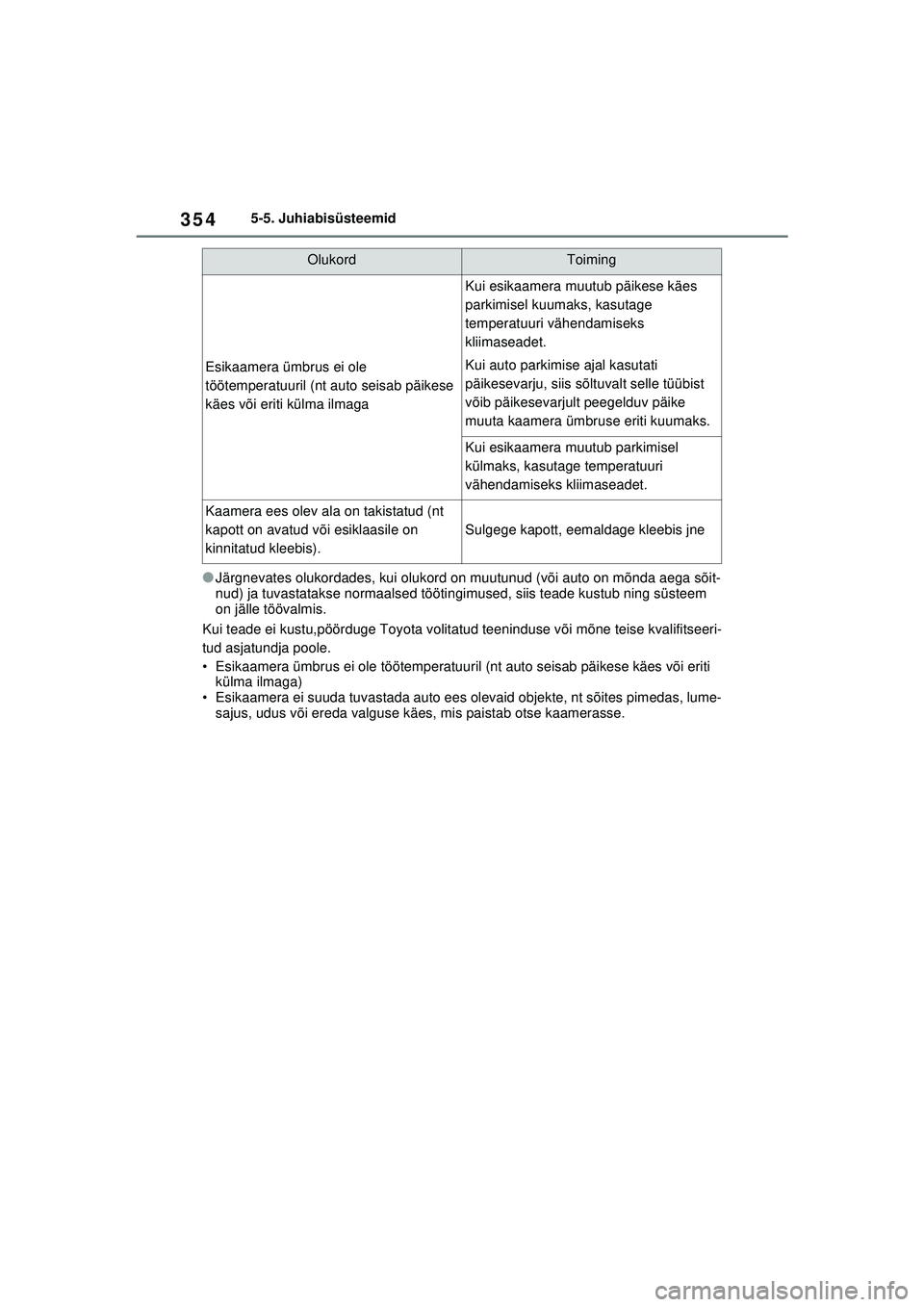

●Järgnevates olukordades, kui olukord on muutunud (või auto on mõnda aega sõit-
nud) ja tuvastatakse normaalsed töötingimused, siis teade kustub ning süsteem
on jälle töövalmis.
Kui teade ei kustu,pöörduge Toyota volitatud teeninduse või mõne teise kvalifitseeri-
tud asjatundja poole.
• Esikaamera ümbrus ei ole töötemperatuuril (nt auto seisab päikese käes või eriti külma ilmaga)
• Esikaamera ei suuda tuvastada auto ees olevaid objekte, nt sõites pimedas, lume- sajus, udus või ereda valguse käes, mis paistab otse kaamerasse.
Esikaamera ümbrus ei ole
töötemperatuuril (nt auto seisab päikese
käes või eriti külma ilmaga
Kui esikaamera muutub päikese käes
parkimisel kuumaks, kasutage
temperatuuri vähendamiseks
kliimaseadet.
Kui auto parkimise ajal kasutati
päikesevarju, siis sõltuvalt selle tüübist
võib päikesevarjult peegelduv päike
muuta kaamera ümbruse eriti kuumaks.
Kui esikaamera muutub parkimisel
külmaks, kasutage temperatuuri
vähendamiseks kliimaseadet.
Kaamera ees olev ala on takistatud (nt
kapott on avatud või esiklaasile on
kinnitatud kleebis).
Sulgege kapott, eemaldage kleebis jne
OlukordToiming
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 354 Sunday, February 28, 2021 10:52 AM

355
5
5-5. Juhiabisüsteemid
Sõidutingimused
*: Mõnel mudelil
Süsteem tuvastab järgnevat:

Autod
 Jalgratturid
 Jalakäijad
■Avariiennetuse hoiatus
Tõsise kokkupõrkeohu tuvastami-
sel kõlab hoiatussignaal ja univer-
saalnäidikul kuvatakse teade, et
juht koheselt abinõud tarvitusele
võtaks.
■Avariiennetuse pidurdus
Süsteem suurendab kokkupõrke
ohu korral pidurdusjõudu, olenevalt
sellest, kui tugevalt piduripedaali
vajutatakse.
■Avariiennetuspidurdus
Kui süsteem tuvastab, et kokkupõr-
keoht on eriti suur, rakendatakse
kokkupõrke ärahoidmiseks auto-
maatselt pidureid.

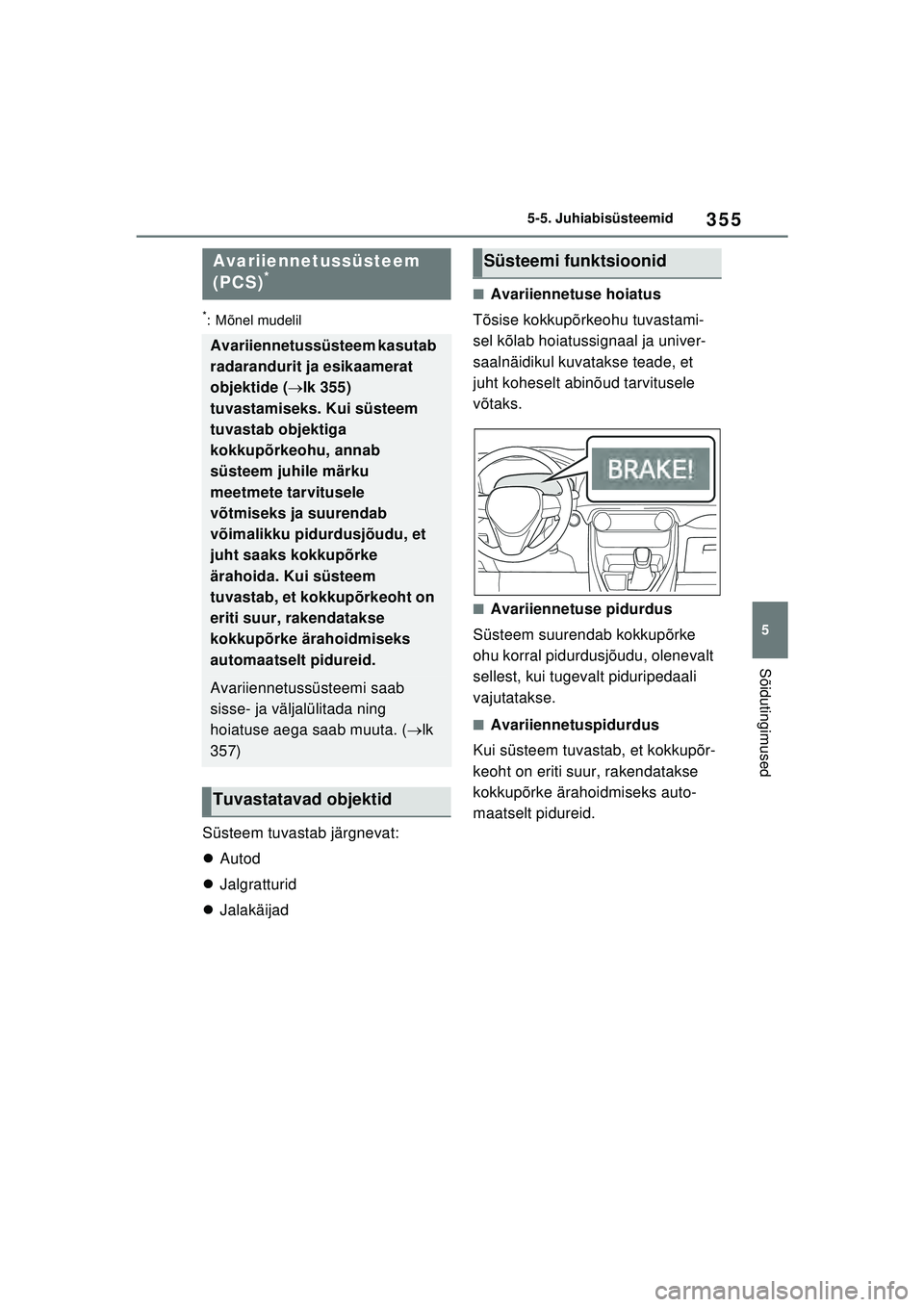

Avariiennetussüsteem
(PCS)*
Avariiennetussüsteem kasutab
radarandurit ja esikaamerat
objektide ( lk 355)
tuvastamiseks. Kui süsteem
tuvastab objektiga
kokkupõrkeohu, annab
süsteem juhile märku
meetmete tarvitusele
võtmiseks ja suurendab
võimalikku pidurdusjõudu, et
juht saaks kokkupõrke
ärahoida. Kui süsteem
tuvastab, et kokkupõrkeoht on
eriti suur, rakendatakse
kokkupõrke ärahoidmiseks
automaatselt pidureid.
Avariiennetussüsteemi saab
sisse- ja väljalülitada ning
hoiatuse aega saab muuta. ( lk
357)
Tuvastatavad objektid
Süsteemi funktsioonid
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 355 Sunday, February 28, 2021 10:52 AM

3565-5. Juhiabisüsteemid

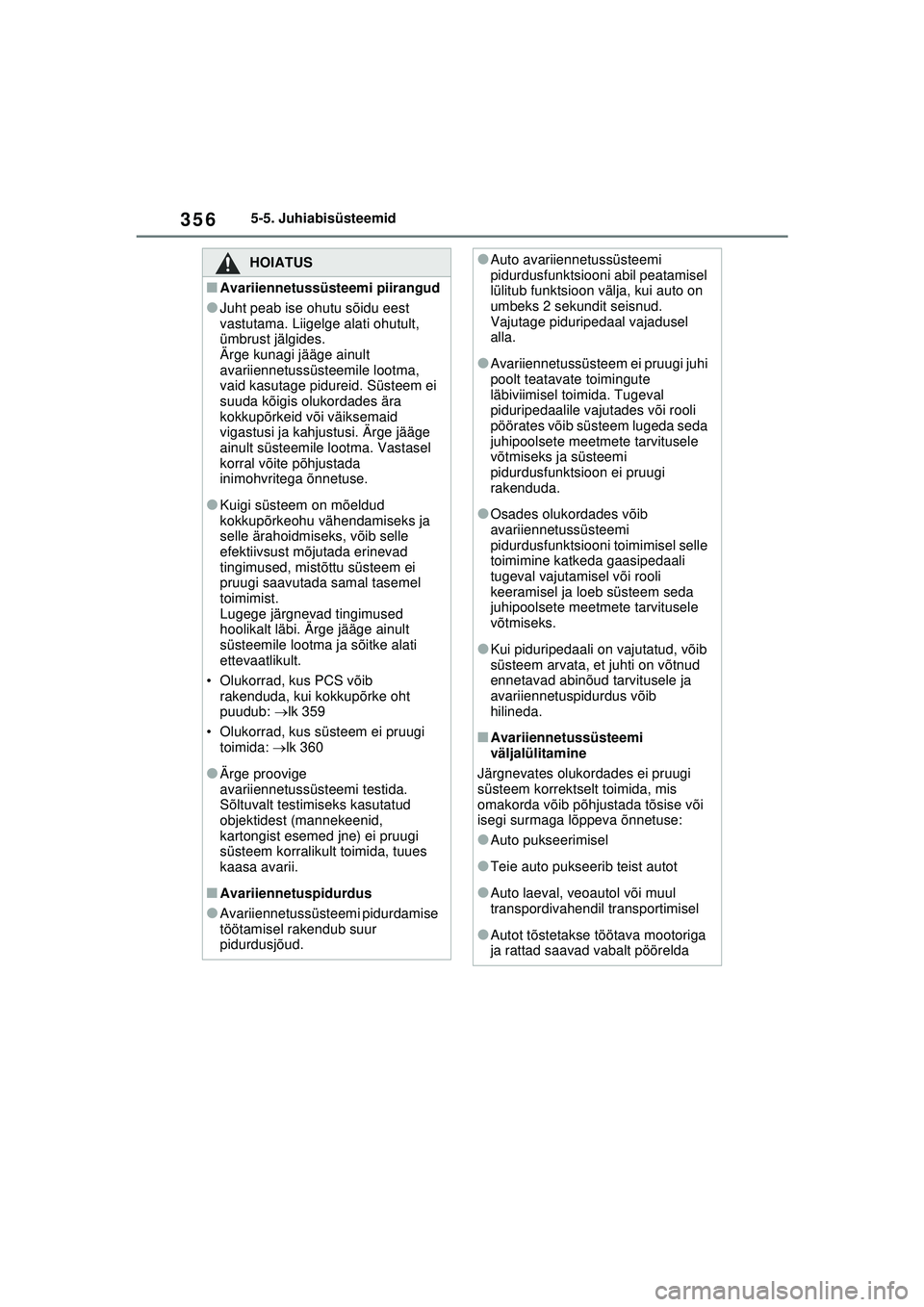

HOIATUS
■Avariiennetussüsteemi piirangud
●Juht peab ise ohutu sõidu eest
vastutama. Liigelge alati ohutult,
ümbrust jälgides.
Ärge kunagi jääge ainult
avariiennetussüsteemile lootma,
vaid kasutage pidureid. Süsteem ei
suuda kõigis olukordades ära
kokkupõrkeid või väiksemaid
vigastusi ja kahjustusi. Ärge jääge
ainult süsteemile lootma. Vastasel
korral võite põhjustada
inimohvritega õnnetuse.
●Kuigi süsteem on mõeldud
kokkupõrkeohu vähendamiseks ja
selle ärahoidmiseks, võib selle
efektiivsust mõjutada erinevad
tingimused, mistõttu süsteem ei
pruugi saavutada samal tasemel
toimimist.
Lugege järgnevad tingimused
hoolikalt läbi. Ärge jääge ainult
süsteemile lootma ja sõitke alati
ettevaatlikult.
• Olukorrad, kus PCS võib rakenduda, kui kokkupõrke oht
puudub: lk 359
• Olukorrad, kus süsteem ei pruugi toimida: lk 360
●Ärge proovige
avariiennetussüsteemi testida.
Sõltuvalt testimiseks kasutatud
objektidest (mannekeenid,
kartongist esemed jne) ei pruugi
süsteem korralikult toimida, tuues
kaasa avarii.
■Avariiennetuspidurdus
●Avariiennetussüsteemi pidurdamise
töötamisel rakendub suur
pidurdusjõud.
●Auto avariiennetussüsteemi
pidurdusfunktsiooni abil peatamisel
lülitub funktsioon välja, kui auto on
umbeks 2 sekundit seisnud.
Vajutage piduripedaal vajadusel
alla.
●Avariiennetussüsteem ei pruugi juhi
poolt teatavate toimingute
läbiviimisel toimida. Tugeval
piduripedaalile vajutades või rooli
pöörates võib süsteem lugeda seda
juhipoolsete meetmete tarvitusele
võtmiseks ja süsteemi
pidurdusfunktsioon ei pruugi
rakenduda.
●Osades olukordades võib
avariiennetussüsteemi
pidurdusfunktsiooni toimimisel selle
toimimine katkeda gaasipedaali
tugeval vajutamisel või rooli
keeramisel ja loeb süsteem seda
juhipoolsete meetmete tarvitusele
võtmiseks.
●Kui piduripedaali on vajutatud, võib
süsteem arvata, et juhti on võtnud
ennetavad abinõud tarvitusele ja
avariiennetuspidurdus võib
hilineda.
■Avariiennetussüsteemi
väljalülitamine
Järgnevates olukordades ei pruugi
süsteem korrektselt toimida, mis
omakorda võib põhjustada tõsise või
isegi surmaga lõppeva õnnetuse:
●Auto pukseerimisel
●Teie auto pukseerib teist autot
●Auto laeval, veoautol või muul
transpordivahendil transportimisel
●Autot tõstetakse töötava mootoriga
ja rattad saavad vabalt pöörelda
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 356 Sunday, February 28, 2021 10:52 AM

357
5
5-5. Juhiabisüsteemid
Sõidutingimused

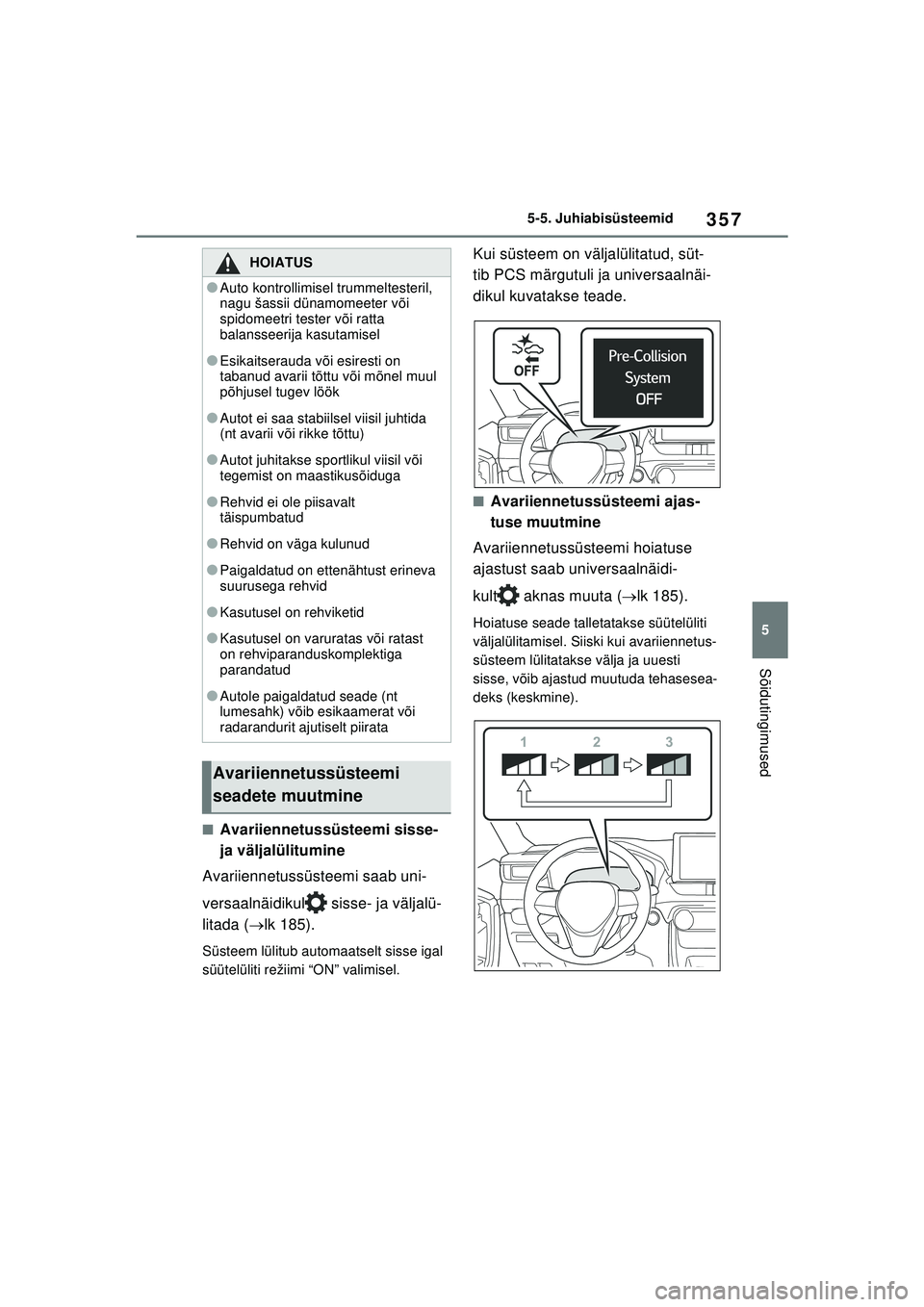

■Avariiennetussüsteemi sisse-
ja väljalülitumine
Avariiennetussüsteemi saab uni-
versaalnäidikul sisse- ja väljalü-
litada ( lk 185).
Süsteem lülitub automaatselt sisse igal
süütelüliti režiimi “ON” valimisel.
Kui süsteem on väljalülitatud, süt-
tib PCS märgutuli ja universaalnäi-
dikul kuvatakse teade.
■Avariiennetussüsteemi ajas-
tuse muutmine
Avariiennetussüsteemi hoiatuse
ajastust saab universaalnäidi-
kult aknas muuta ( lk 185).
Hoiatuse seade talletatakse süütelüliti
väljalülitamisel. Siiski kui avariiennetus-
süsteem lülitatakse välja ja uuesti
sisse, võib ajastud muutuda tehasesea-
deks (keskmine).
HOIATUS
●Auto kontrollimisel trummeltesteril,
nagu šassii dünamomeeter või
spidomeetri tester või ratta
balansseerija kasutamisel
●Esikaitserauda või esiresti on
tabanud avarii tõttu või mõnel muul
põhjusel tugev löök
●Autot ei saa stabiilsel viisil juhtida
(nt avarii või rikke tõttu)
●Autot juhitakse sportlikul viisil või
tegemist on maastikusõiduga
●Rehvid ei ole piisavalt
täispumbatud
●Rehvid on väga kulunud
●Paigaldatud on ettenähtust erineva
suurusega rehvid
●Kasutusel on rehviketid
●Kasutusel on varuratas või ratast
on rehviparanduskomplektiga
parandatud
●Autole paigaldatud seade (nt
lumesahk) võib esikaamerat või
radarandurit ajutiselt piirata
Avariiennetussüsteemi
seadete muutmine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 357 Sunday, February 28, 2021 10:52 AM

3585-5. Juhiabisüsteemid

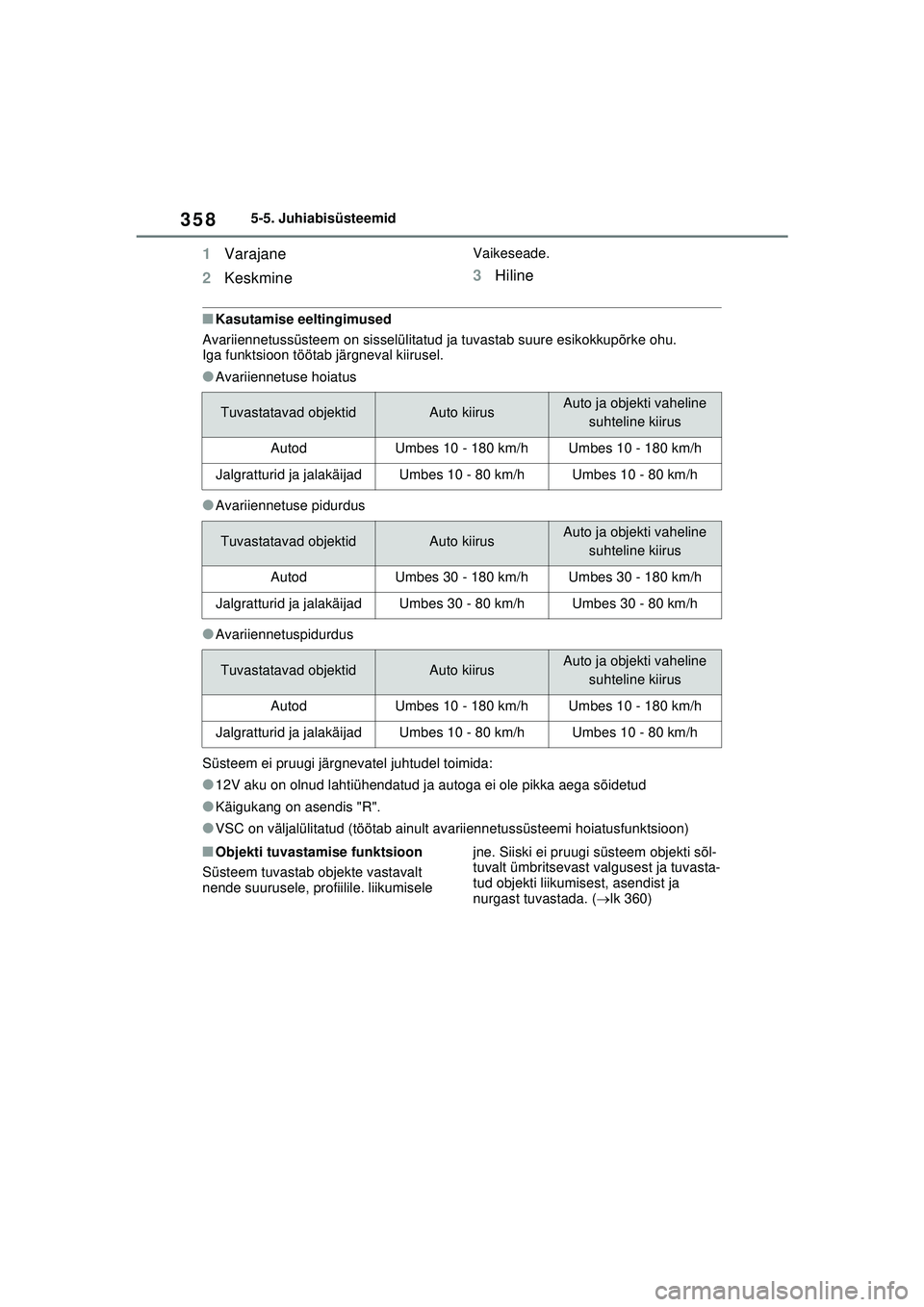

1Varajane
2 KeskmineVaikeseade.
3Hiline
■Kasutamise eeltingimused
Avariiennetussüsteem on sisselülitatud ja tuvastab suure esikokkupõrke ohu.
Iga funktsioon töötab järgneval kiirusel.
●Avariiennetuse hoiatus
●Avariiennetuse pidurdus
●Avariiennetuspidurdus
Süsteem ei pruugi järgnevatel juhtudel toimida:
●12V aku on olnud lahtiühendatud ja autoga ei ole pikka aega sõidetud
●Käigukang on asendis "R".
●VSC on väljalülitatud (töötab ainult avariiennetussüsteemi hoiatusfunktsioon)
■Objekti tuvastamise funktsioon
Süsteem tuvastab objekte vastavalt
nende suurusele, profiilile. liikumisele jne. Siiski ei pruugi süsteem objekti sõl-
tuvalt ümbritsevast valgusest ja tuvasta-
tud objekti liikumisest, asendist ja
nurgast tuvastada. (
lk 360)
Tuvastatavad objektidAuto kiirusAuto ja objekti vaheline
suhteline kiirus
AutodUmbes 10 - 180 km/hUmbes 10 - 180 km/h
Jalgratturid ja jalakäijadUmbes 10 - 80 km/hUmbes 10 - 80 km/h
Tuvastatavad objektidAuto kiirusAuto ja objekti vaheline suhteline kiirus
AutodUmbes 30 - 180 km/hUmbes 30 - 180 km/h
Jalgratturid ja jalakäijadUmbes 30 - 80 km/hUmbes 30 - 80 km/h
Tuvastatavad objektidAuto kiirusAuto ja objekti vaheline suhteline kiirus
AutodUmbes 10 - 180 km/hUmbes 10 - 180 km/h
Jalgratturid ja jalakäijadUmbes 10 - 80 km/hUmbes 10 - 80 km/h
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 358 Sunday, February 28, 2021 10:52 AM

359
5
5-5. Juhiabisüsteemid
Sõidutingimused

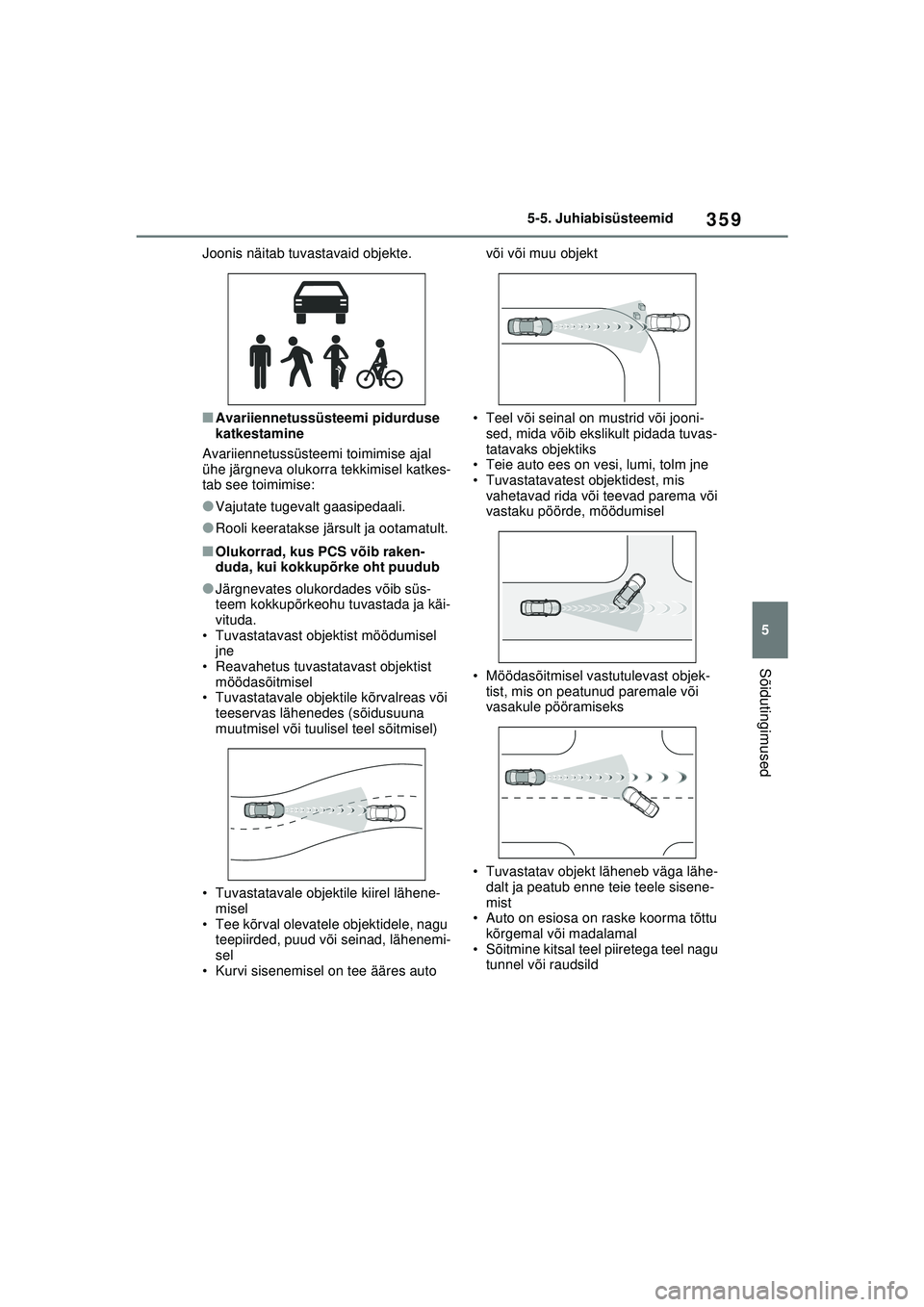

Joonis näitab tuvastavaid objekte.
■Avariiennetussüsteemi pidurduse
katkestamine
Avariiennetussüsteemi toimimise ajal
ühe järgneva olukorra tekkimisel katkes-
tab see toimimise:
●Vajutate tugevalt gaasipedaali.
●Rooli keeratakse järsult ja ootamatult.
■Olukorrad, kus PCS võib raken-
duda, kui kokkupõrke oht puudub
●Järgnevates olukordades võib süs-
teem kokkupõrkeohu tuvastada ja käi-
vituda.
• Tuvastatavast objektist möödumisel jne
• Reavahetus tuvastatavast objektist möödasõitmisel
• Tuvastatavale objektile kõrvalreas või
teeservas lähenedes (sõidusuuna
muutmisel või tuulisel teel sõitmisel)
• Tuvastatavale objektile kiirel lähene- misel
• Tee kõrval olevatele objektidele, nagu teepiirded, puud või seinad, lähenemi-
sel
• Kurvi sisenemisel on tee ääres auto või või muu objekt
• Teel või seinal on mustrid või jooni- sed, mida võib ekslikult pidada tuvas-
tatavaks objektiks
• Teie auto ees on vesi, lumi, tolm jne
• Tuvastatavatest objektidest, mis
vahetavad rida või teevad parema või
vastaku pöörde, möödumisel
• Möödasõitmisel vastutulevast objek- tist, mis on peatunud paremale või
vasakule pööramiseks
• Tuvastatav objekt läheneb väga lähe- dalt ja peatub enne teie teele sisene-
mist
• Auto on esiosa on raske koorma tõttu
kõrgemal või madalamal
• Sõitmine kitsal teel piiretega teel nagu tunnel või raudsild
