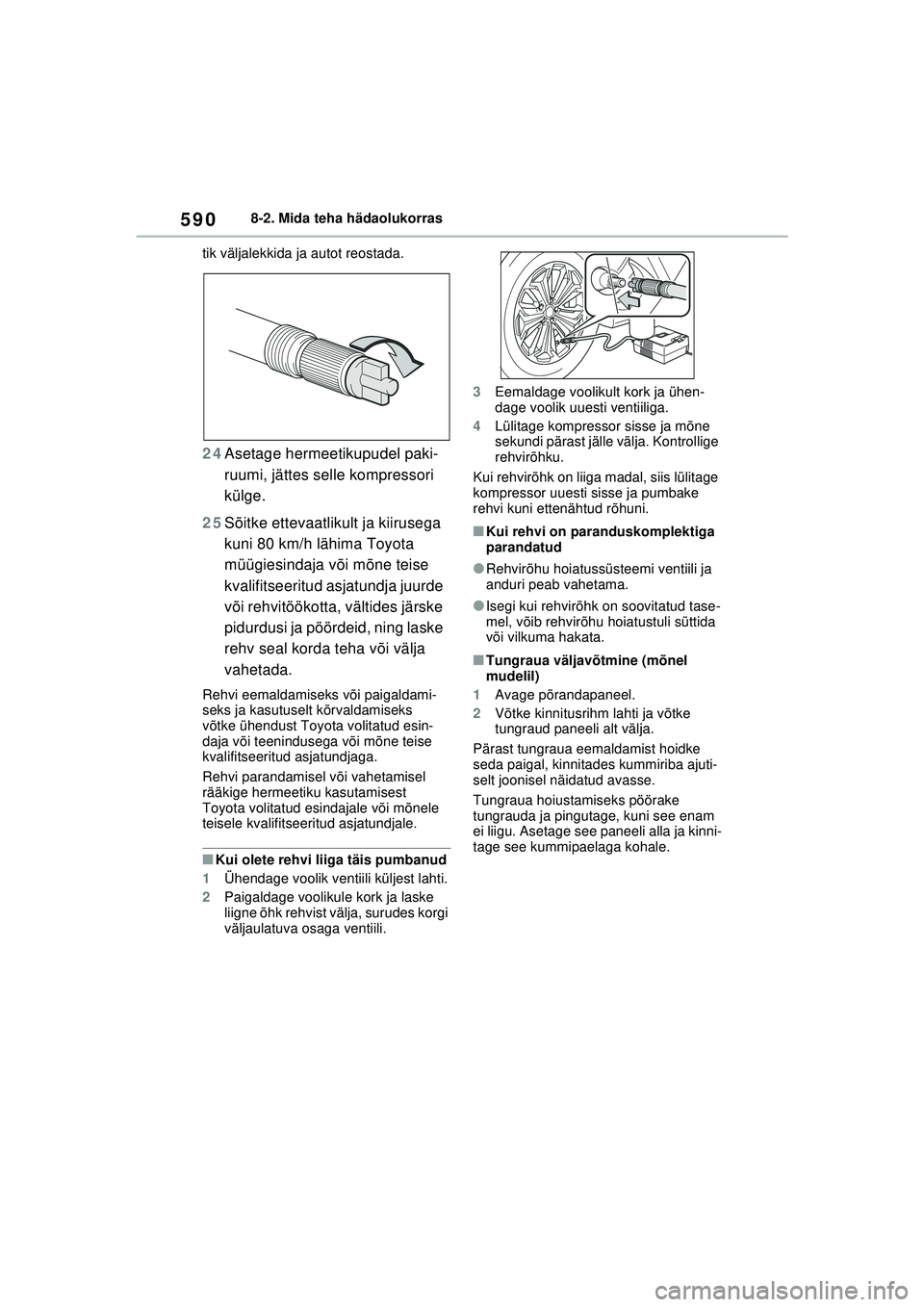

5908-2. Mida teha hädaolukorras
tik väljalekkida ja autot reostada.
24 Asetage hermeetikupudel paki-
ruumi, jättes selle kompressori
külge.
25 Sõitke ettevaatlikult ja kiirusega
kuni 80 km/h lähima Toyota
müügiesindaja või mõne teise
kvalifitseeritud asjatundja juurde
või rehvitöökotta, vältides järske
pidurdusi ja pöördeid, ning laske
rehv seal korda teha või välja
vahetada.
Rehvi eemaldamiseks või paigaldami-
seks ja kasutuselt kõrvaldamiseks
võtke ühendust Toyota volitatud esin-
daja või teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
Rehvi parandamisel või vahetamisel
rääkige hermeetiku kasutamisest
Toyota volitatud esindajale või mõnele
teisele kvalifitseeritud asjatundjale.
■Kui olete rehvi liiga täis pumbanud
1 Ühendage voolik ventiili küljest lahti.
2 Paigaldage voolikule kork ja laske
liigne õhk rehvist välja, surudes korgi
väljaulatuva osaga ventiili. 3
Eemaldage voolikult kork ja ühen-
dage voolik uuesti ventiiliga.
4 Lülitage kompressor sisse ja mõne
sekundi pärast jälle välja. Kontrollige
rehvirõhku.
Kui rehvirõhk on liiga madal, siis lülitage
kompressor uuesti sisse ja pumbake
rehvi kuni ettenähtud rõhuni.
■Kui rehvi on paranduskomplektiga
parandatud
●Rehvirõhu hoiatussüsteemi ventiili ja
anduri peab vahetama.
●Isegi kui rehvirõhk on soovitatud tase-
mel, võib rehvirõhu hoiatustuli süttida
või vilkuma hakata.
■Tungraua väljavõtmine (mõnel
mudelil)
1 Avage põrandapaneel.
2 Võtke kinnitusrihm lahti ja võtke
tungraud paneeli alt välja.
Pärast tungraua eemaldamist hoidke
seda paigal, kinnitades kummiriba ajuti-
selt joonisel näidatud avasse.
Tungraua hoiustamiseks pöörake
tungrauda ja pingutage, kuni see enam
ei liigu. Asetage see paneeli alla ja kinni-
tage see kummipaelaga kohale.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 590 Sunday, February 28, 2021 10:52 AM

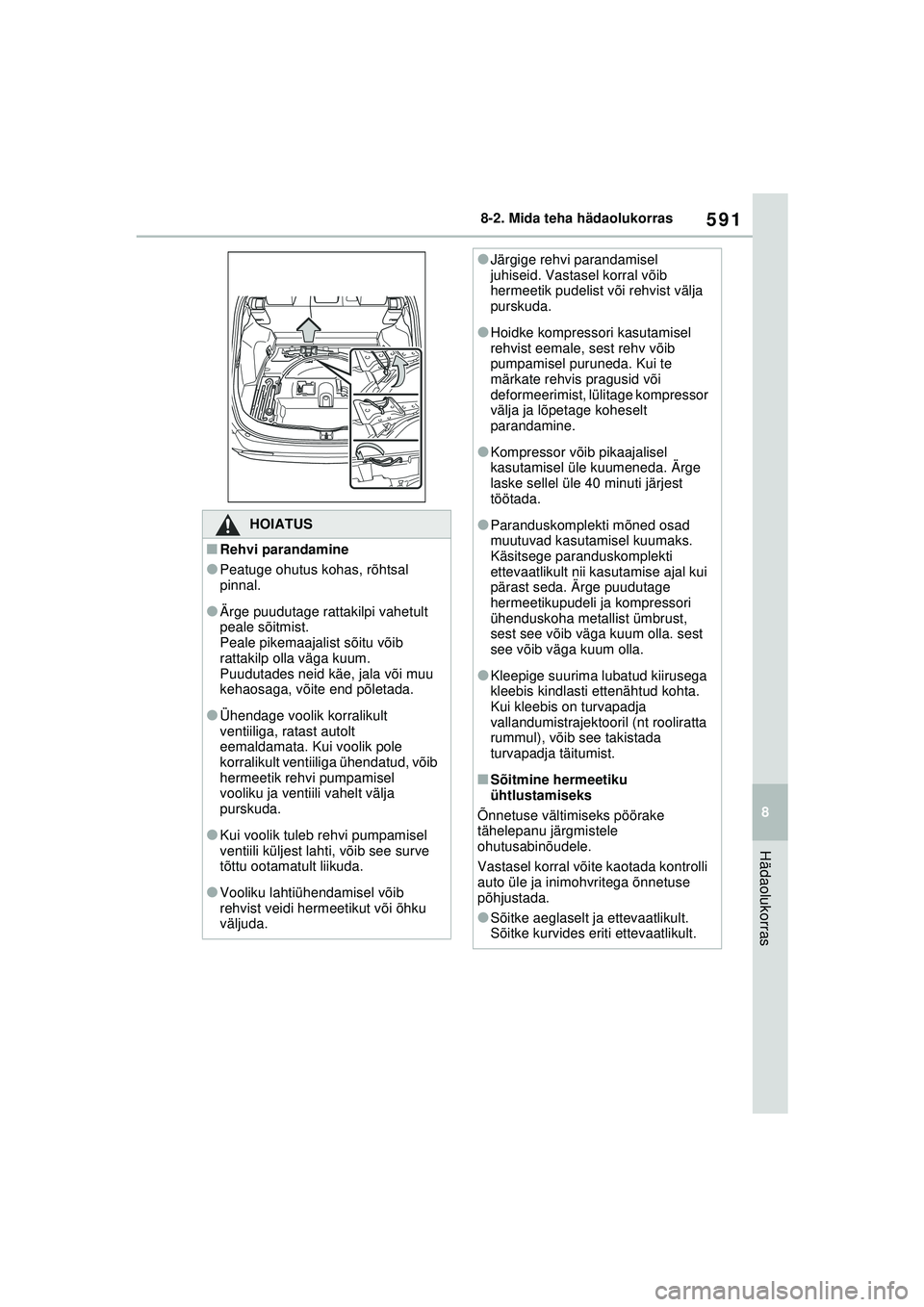

591
8
8-2. Mida teha hädaolukorras
Hädaolukorras
HOIATUS
■Rehvi parandamine
●Peatuge ohutus kohas, rõhtsal
pinnal.
●Ärge puudutage rattakilpi vahetult
peale sõitmist.
Peale pikemaajalist sõitu võib
rattakilp olla väga kuum.
Puudutades neid käe, jala või muu
kehaosaga, võite end põletada.
●Ühendage voolik korralikult
ventiiliga, ratast autolt
eemaldamata. Kui voolik pole
korralikult ventiiliga ühendatud, võib
hermeetik rehvi pumpamisel
vooliku ja ventiili vahelt välja
purskuda.
●Kui voolik tuleb rehvi pumpamisel
ventiili küljest lahti, võib see surve
tõttu ootamatult liikuda.
●Vooliku lahtiühendamisel võib
rehvist veidi hermeetikut või õhku
väljuda.
●Järgige rehvi parandamisel
juhiseid. Vastasel korral võib
hermeetik pudelist või rehvist välja
purskuda.
●Hoidke kompressori kasutamisel
rehvist eemale, sest rehv võib
pumpamisel puruneda. Kui te
märkate rehvis pragusid või
deformeerimist, lülitage kompressor
välja ja lõpetage koheselt
parandamine.
●Kompressor võib pikaajalisel
kasutamisel üle kuumeneda. Ärge
laske sellel üle 40 minuti järjest
töötada.
●Paranduskomplekti mõned osad
muutuvad kasutamisel kuumaks.
Käsitsege paranduskomplekti
ettevaatlikult nii kasutamise ajal kui
pärast seda. Ärge puudutage
hermeetikupudeli ja kompressori
ühenduskoha metallist ümbrust,
sest see võib väga kuum olla. sest
see võib väga kuum olla.
●Kleepige suurima lubatud kiirusega
kleebis kindlasti ettenähtud kohta.
Kui kleebis on turvapadja
vallandumistrajektooril (nt rooliratta
rummul), võib see takistada
turvapadja täitumist.
■Sõitmine hermeetiku
ühtlustamiseks
Õnnetuse vältimiseks pöörake
tähelepanu järgmistele
ohutusabinõudele.
Vastasel korral võite kaotada kontrolli
auto üle ja inimohvritega õnnetuse
põhjustada.
●Sõitke aeglaselt ja ettevaatlikult.
Sõitke kurvides eriti ettevaatlikult.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 591 Sunday, February 28, 2021 10:52 AM

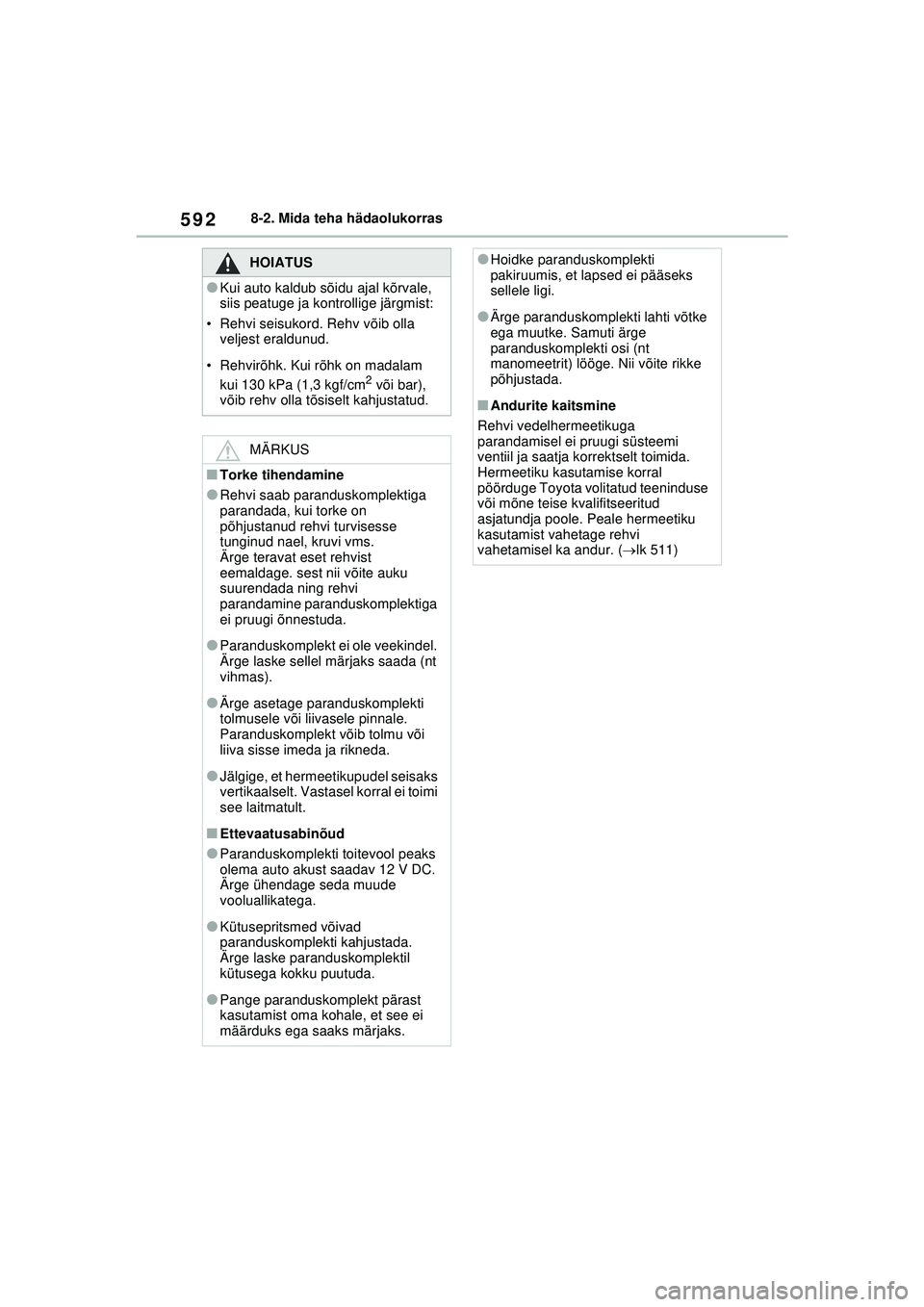

5928-2. Mida teha hädaolukorras
HOIATUS
●Kui auto kaldub sõidu ajal kõrvale,
siis peatuge ja kontrollige järgmist:
• Rehvi seisukord. Rehv võib olla veljest eraldunud.
• Rehvirõhk. Kui rõhk on madalam kui 130 kPa (1,3 kgf/cm
2 või bar),
võib rehv olla tõsiselt kahjustatud.
MÄRKUS
■Torke tihendamine
●Rehvi saab paranduskomplektiga
parandada, kui torke on
põhjustanud rehvi turvisesse
tunginud nael, kruvi vms.
Ärge teravat eset rehvist
eemaldage. sest nii võite auku
suurendada ning rehvi
parandamine paranduskomplektiga
ei pruugi õnnestuda.
●Paranduskomplekt ei ole veekindel.
Ärge laske sellel märjaks saada (nt
vihmas).
●Ärge asetage paranduskomplekti
tolmusele või liivasele pinnale.
Paranduskomplekt võib tolmu või
liiva sisse imeda ja rikneda.
●Jälgige, et hermeetikupudel seisaks
vertikaalselt. Vastasel korral ei toimi
see laitmatult.
■Ettevaatusabinõud
●Paranduskomplekti toitevool peaks
olema auto akust saadav 12 V DC.
Ärge ühendage seda muude
vooluallikatega.
●Kütusepritsmed võivad
paranduskomplekti kahjustada.
Ärge laske paranduskomplektil
kütusega kokku puutuda.
●Pange paranduskomplekt pärast
kasutamist oma kohale, et see ei
määrduks ega saaks märjaks.
●Hoidke paranduskomplekti
pakiruumis, et lapsed ei pääseks
sellele ligi.
●Ärge paranduskomplekti lahti võtke
ega muutke. Samuti ärge
paranduskomplekti osi (nt
manomeetrit) lööge. Nii võite rikke
põhjustada.
■Andurite kaitsmine
Rehvi vedelhermeetikuga
parandamisel ei pruugi süsteemi
ventiil ja saatja korrektselt toimida.
Hermeetiku kasutamise korral
pöörduge Toyota volitatud teeninduse
või mõne teise kvalifitseeritud
asjatundja poole. Peale hermeetiku
kasutamist vahetage rehvi
vahetamisel ka andur. ( lk 511)
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 592 Sunday, February 28, 2021 10:52 AM

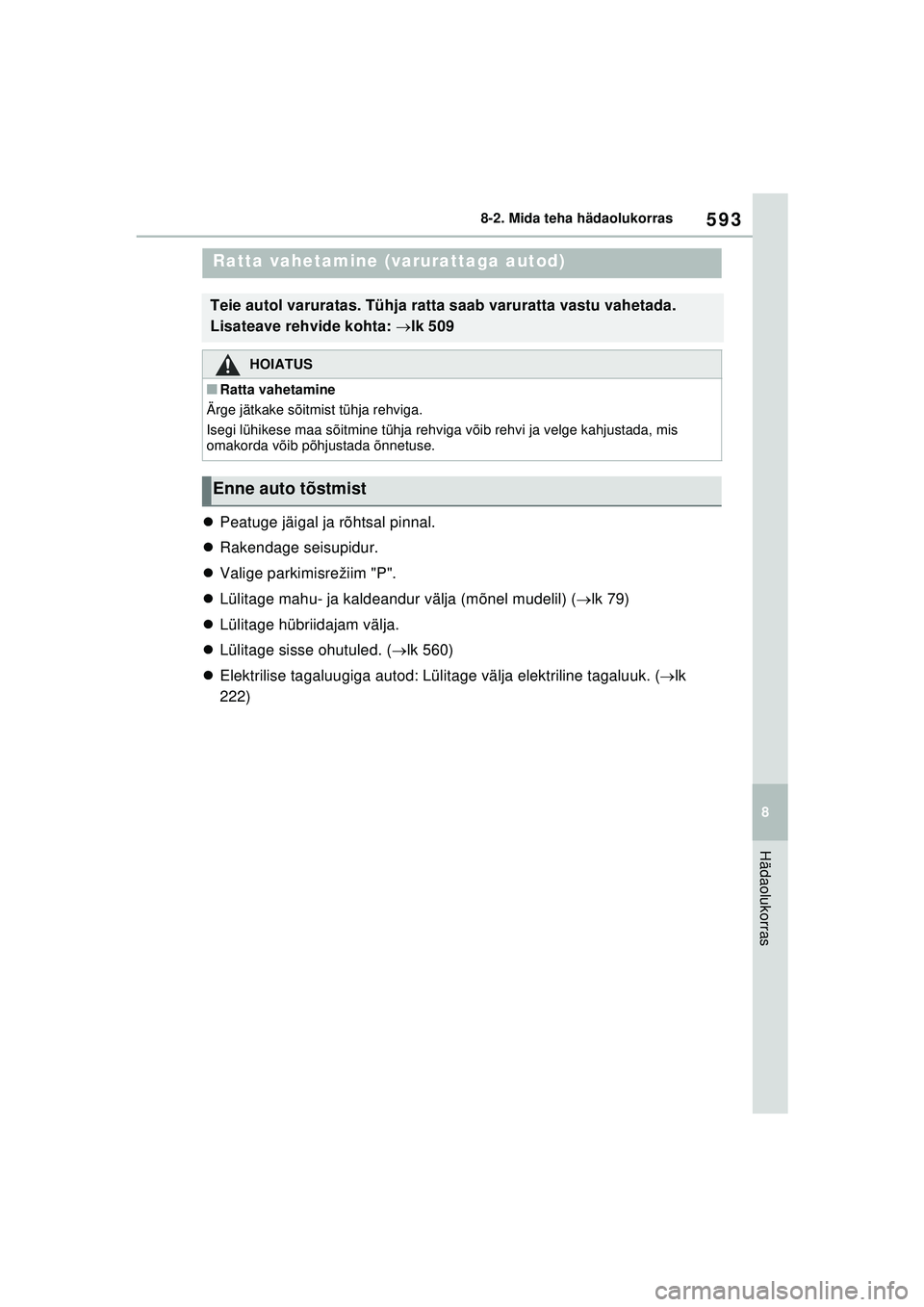

593
8
8-2. Mida teha hädaolukorras
Hädaolukorras

Peatuge jäigal ja rõhtsal pinnal.
 Rakendage seisupidur.
 Valige parkimisrežiim "P".
 Lülitage mahu- ja kaldeandur välja (mõnel mudelil) ( lk 79)
 Lülitage hübriidajam välja.
 Lülitage sisse ohutuled. ( lk 560)
 Elektrilise tagaluugiga autod: Lülitage välja elektriline tagaluuk. (lk
222)
Ratta vahetamine (varurattaga autod)
Teie autol varuratas. Tühja ratta saab varuratta vastu vahetada.
Lisateave rehvide kohta:  lk 509
HOIATUS
■Ratta vahetamine
Ärge jätkake sõitmist tühja rehviga.
Isegi lühikese maa sõitmine tühja rehviga võib rehvi ja velge kahjustada, mis
omakorda võib põhjustada õnnetuse.
Enne auto tõstmist
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 593 Sunday, February 28, 2021 10:52 AM

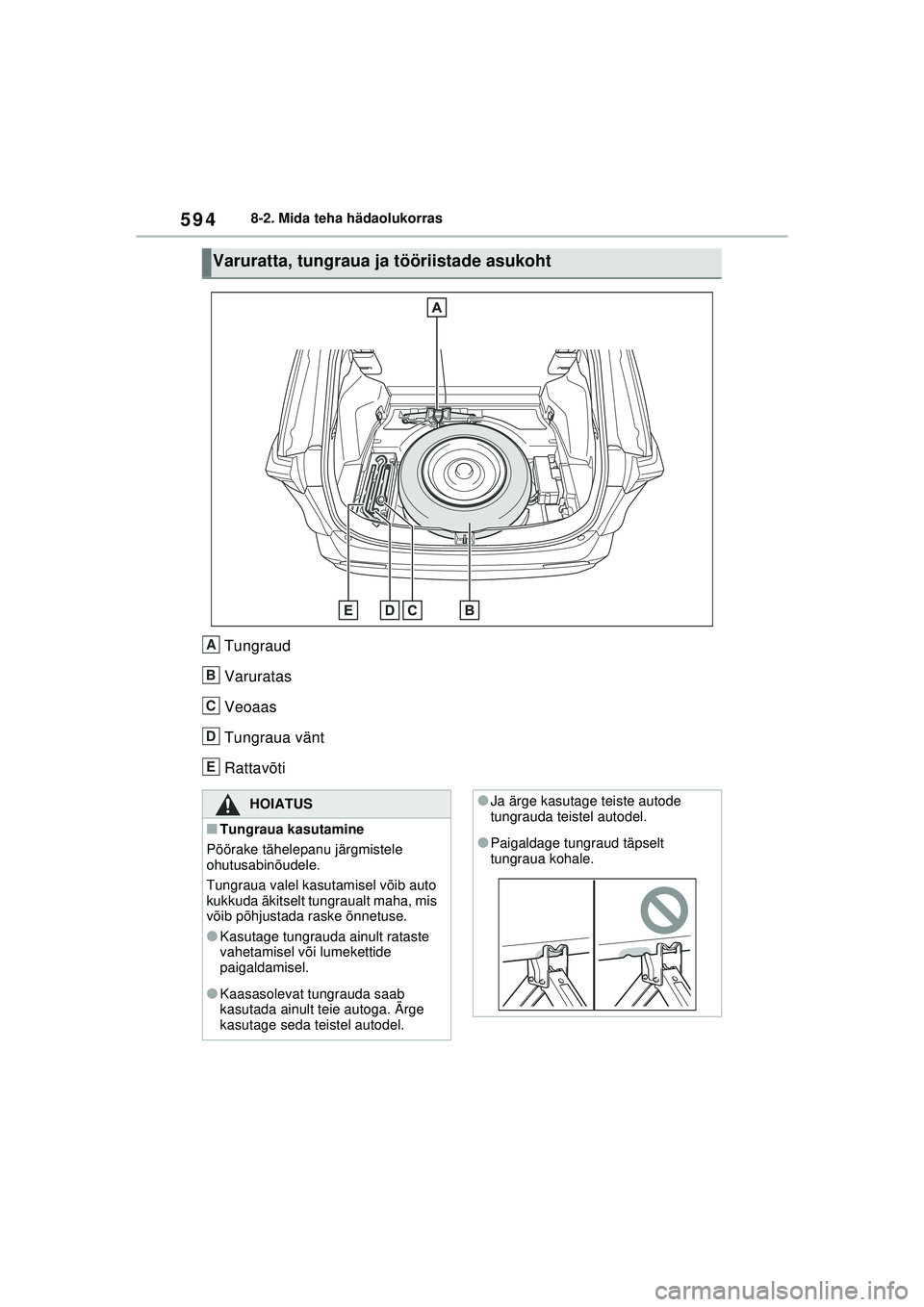

5948-2. Mida teha hädaolukorras
Tungraud
Varuratas
Veoaas
Tungraua vänt
Rattavõti
Varuratta, tungraua ja tööriistade asukoht
A
B
C
D
E
HOIATUS
■Tungraua kasutamine
Pöörake tähelepanu järgmistele
ohutusabinõudele.
Tungraua valel kasutamisel võib auto
kukkuda äkitselt tungraualt maha, mis
võib põhjustada raske õnnetuse.
●Kasutage tungrauda ainult rataste
vahetamisel või lumekettide
paigaldamisel.
●Kaasasolevat tungrauda saab
kasutada ainult teie autoga. Ärge
kasutage seda teistel autodel.
●Ja ärge kasutage teiste autode
tungrauda teistel autodel.
●Paigaldage tungraud täpselt
tungraua kohale.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 594 Sunday, February 28, 2021 10:52 AM

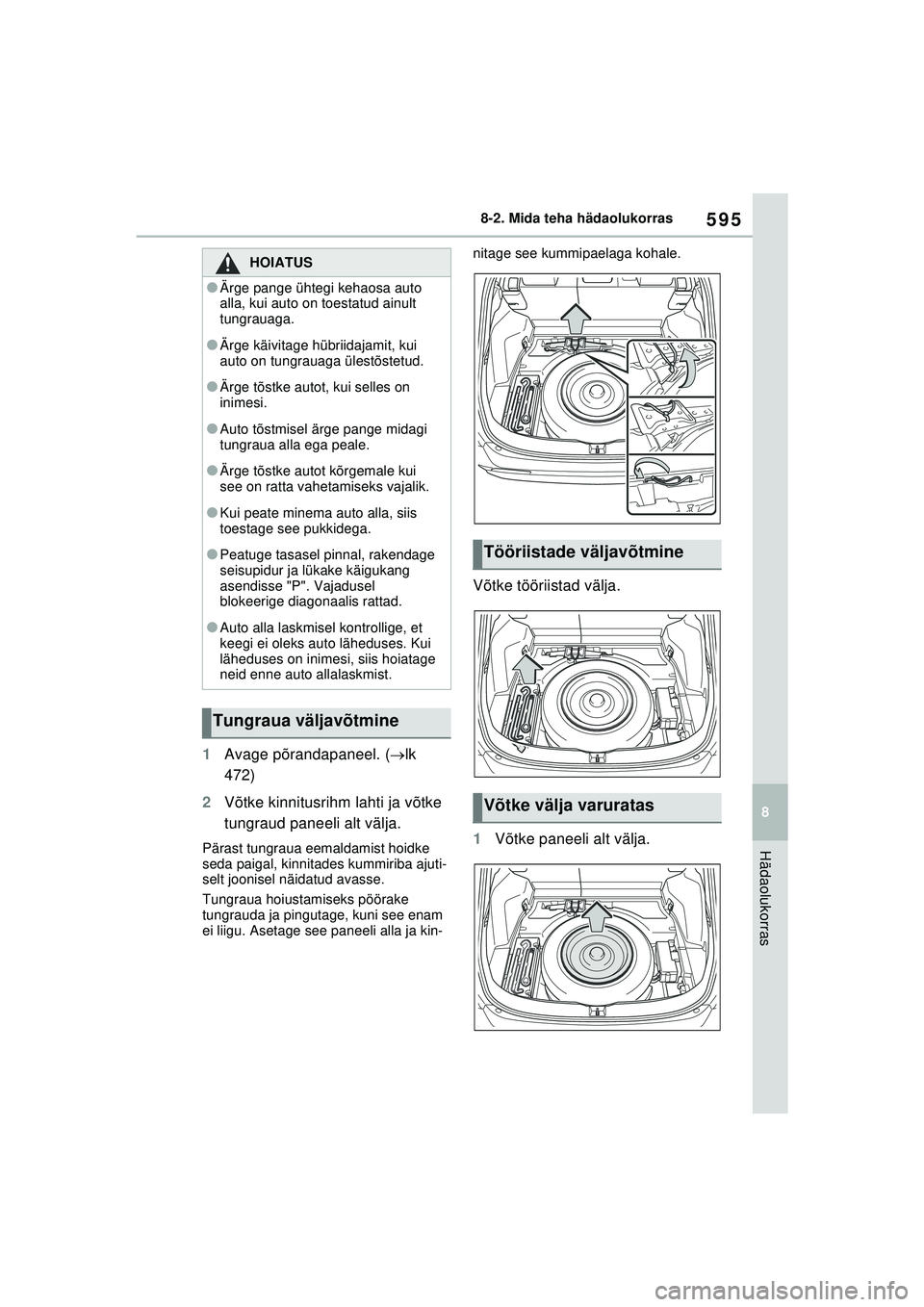

595
8
8-2. Mida teha hädaolukorras
Hädaolukorras
1
Avage põrandapaneel. ( lk
472)
2 Võtke kinnitusrihm lahti ja võtke
tungraud paneeli alt välja.
Pärast tungraua eemaldamist hoidke
seda paigal, kinnitades kummiriba ajuti-
selt joonisel näidatud avasse.
Tungraua hoiustamiseks pöörake
tungrauda ja pingutage, kuni see enam
ei liigu. Asetage see paneeli alla ja kin- nitage see kummipaelaga kohale.
Võtke tööriistad välja.
1
Võtke paneeli alt välja.
HOIATUS
●Ärge pange ühtegi kehaosa auto
alla, kui auto on toestatud ainult
tungrauaga.
●Ärge käivitage hübriidajamit, kui
auto on tungrauaga ülestõstetud.
●Ärge tõstke autot, kui selles on
inimesi.
●Auto tõstmisel ärge pange midagi
tungraua alla ega peale.
●Ärge tõstke autot kõrgemale kui
see on ratta vahetamiseks vajalik.
●Kui peate minema auto alla, siis
toestage see pukkidega.
●Peatuge tasasel pinnal, rakendage
seisupidur ja lükake käigukang
asendisse "P". Vajadusel
blokeerige diagonaalis rattad.
●Auto alla laskmisel kontrollige, et
keegi ei oleks auto läheduses. Kui
läheduses on inimesi, siis hoiatage
neid enne auto allalaskmist.
Tungraua väljavõtmine
Tööriistade väljavõtmine
Võtke välja varuratas
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 595 Sunday, February 28, 2021 10:52 AM

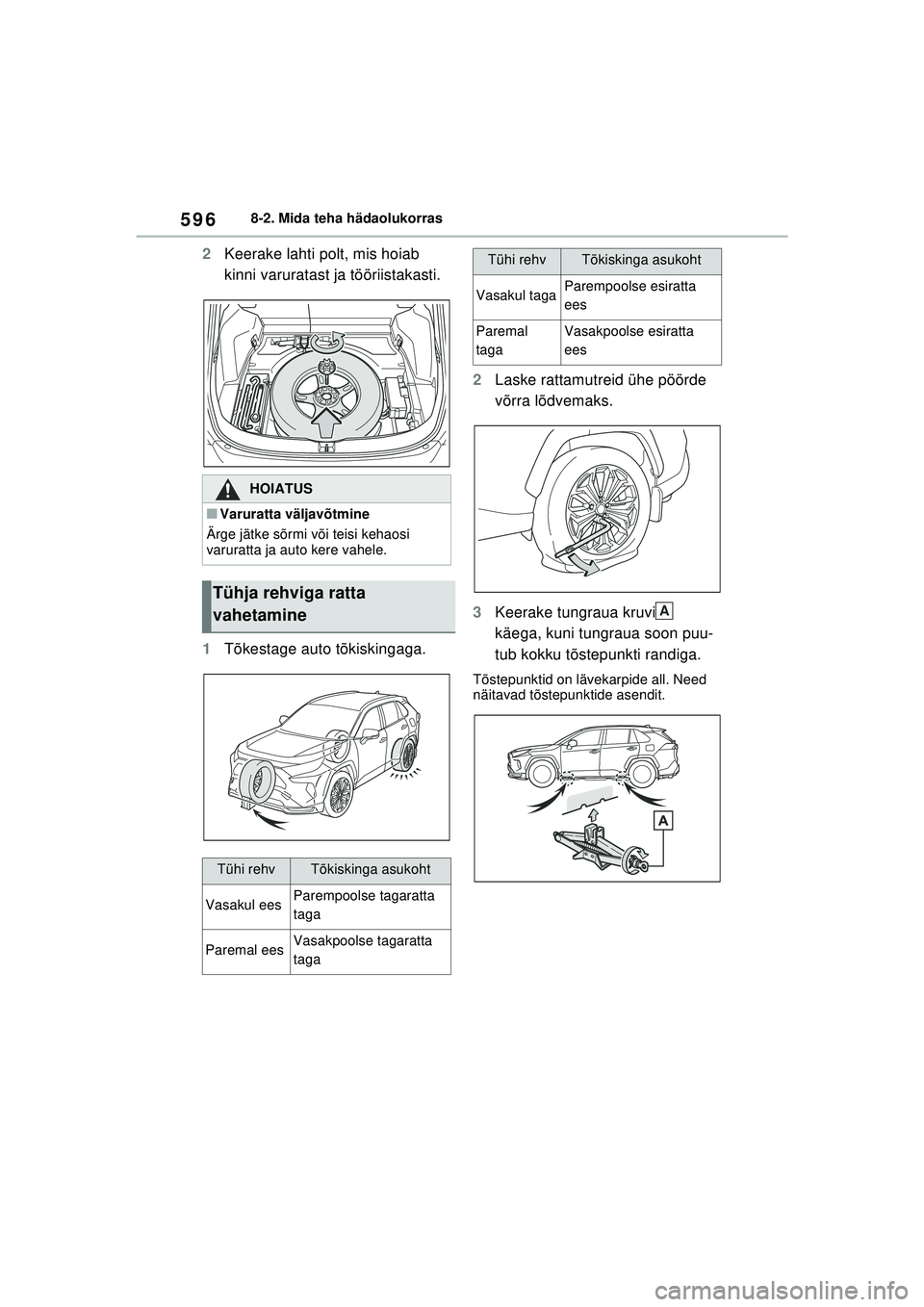

5968-2. Mida teha hädaolukorras
2Keerake lahti polt, mis hoiab
kinni varuratast ja tööriistakasti.
1 Tõkestage auto tõkiskingaga. 2
Laske rattamutreid ühe pöörde
võrra lõdvemaks.
3 Keerake tungraua kruvi
käega, kuni tungraua soon puu-
tub kokku tõstepunkti randiga.
Tõstepunktid on lävekarpide all. Need
näitavad tõstepunktide asendit.
HOIATUS
■Varuratta väljavõtmine
Ärge jätke sõrmi või teisi kehaosi
varuratta ja auto kere vahele.
Tühja rehviga ratta
vahetamine
Tühi rehvTõkiskinga asukoht
Vasakul eesParempoolse tagaratta
taga
Paremal eesVasakpoolse tagaratta
taga
Vasakul tagaParempoolse esiratta
ees
Paremal
tagaVasakpoolse esiratta
ees
Tühi rehvTõkiskinga asukoht
A
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 596 Sunday, February 28, 2021 10:52 AM

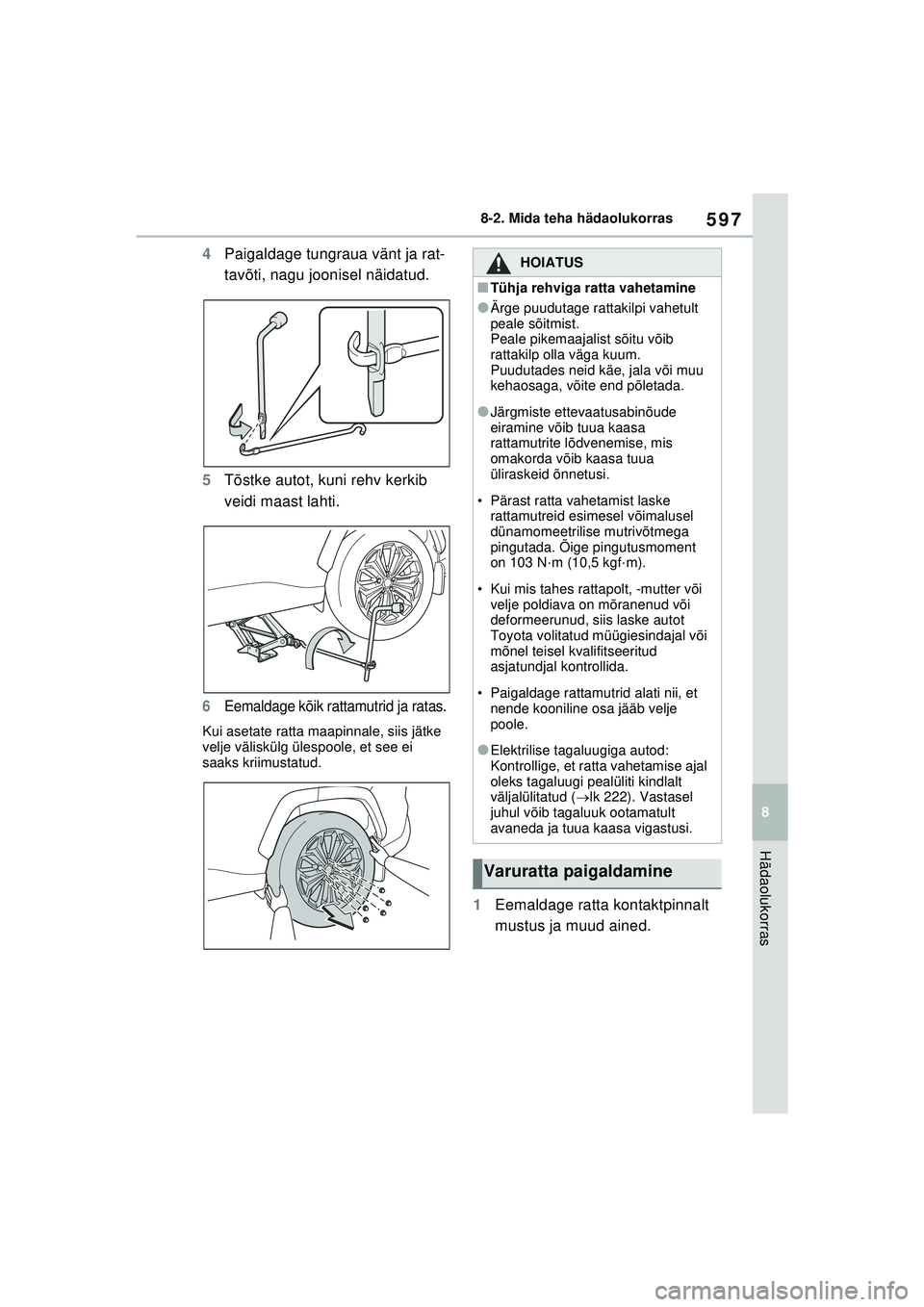

597
8
8-2. Mida teha hädaolukorras
Hädaolukorras
4
Paigaldage tungraua vänt ja rat-
tavõti, nagu joonisel näidatud.
5 Tõstke autot, kuni rehv kerkib
veidi maast lahti.
6Eemaldage kõik rattamutrid ja ratas.
Kui asetate ratta maapinnale, siis jätke
velje väliskülg ülespoole, et see ei
saaks kriimustatud.
1Eemaldage ratta kontaktpinnalt
mustus ja muud ained.
HOIATUS
■Tühja rehviga ratta vahetamine
●Ärge puudutage rattakilpi vahetult
peale sõitmist.
Peale pikemaajalist sõitu võib
rattakilp olla väga kuum.
Puudutades neid käe, jala või muu
kehaosaga, võite end põletada.
●Järgmiste ettevaatusabinõude
eiramine võib tuua kaasa
rattamutrite lõdvenemise, mis
omakorda võib kaasa tuua
üliraskeid õnnetusi.
• Pärast ratta vahetamist laske rattamutreid esimesel võimalusel
dünamomeetrilise mutrivõtmega
pingutada. Õige pingutusmoment
on 103 N·m (10,5 kgf·m).
• Kui mis tahes rattapolt, -mutter või velje poldiava on mõranenud või
deformeerunud, siis laske autot
Toyota volitatud müügiesindajal või
mõnel teisel kvalifitseeritud
asjatundjal kontrollida.
• Paigaldage rattamutrid alati nii, et nende kooniline osa jääb velje
poole.
●Elektrilise tagaluugiga autod:
Kontrollige, et ratta vahetamise ajal
oleks tagaluugi pealüliti kindlalt
väljalülitatud ( lk 222). Vastasel
juhul võib tagaluuk ootamatult
avaneda ja tuua kaasa vigastusi.
Varuratta paigaldamine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 597 Sunday, February 28, 2021 10:52 AM

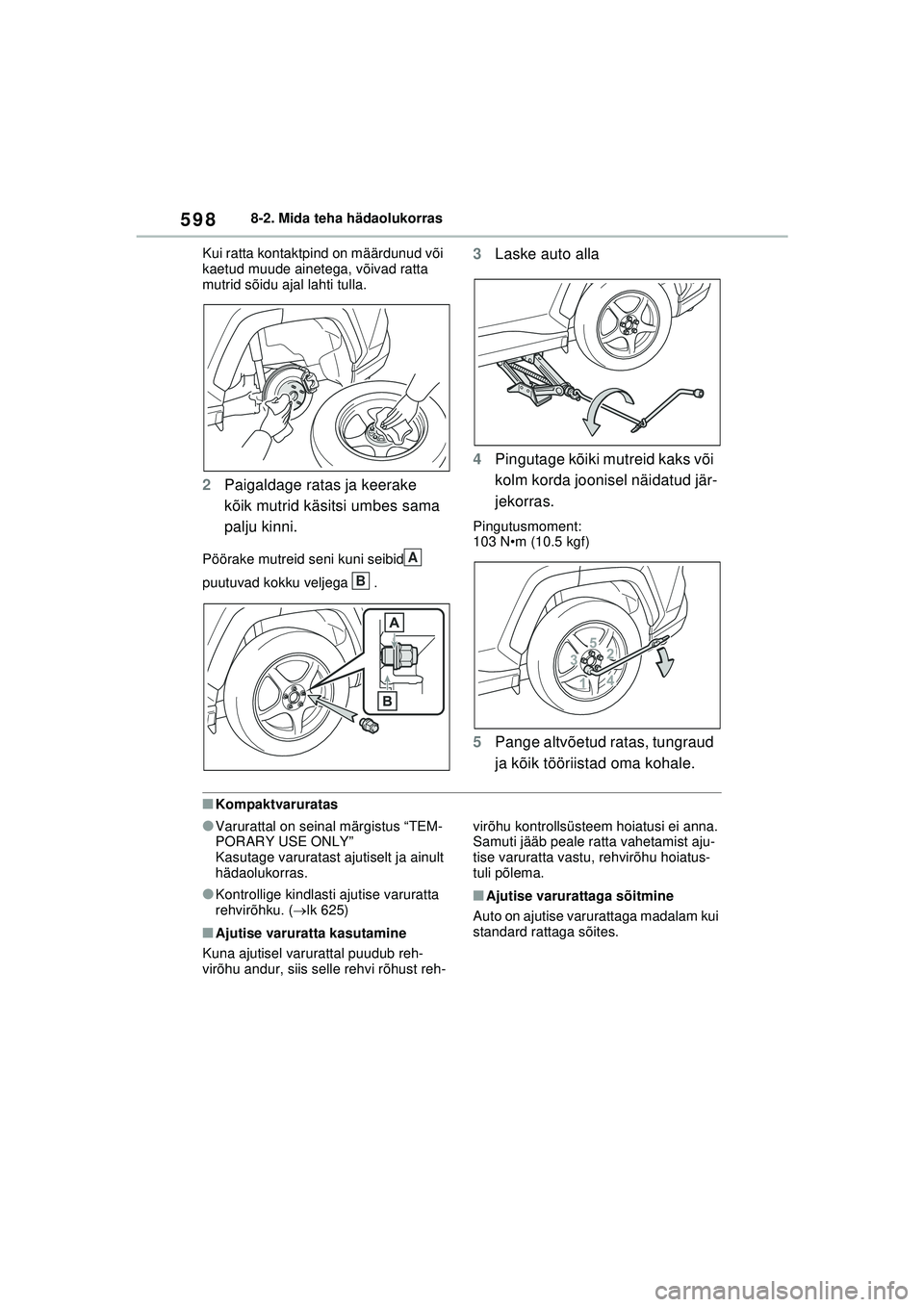

5988-2. Mida teha hädaolukorras
Kui ratta kontaktpind on määrdunud või
kaetud muude ainetega, võivad ratta
mutrid sõidu ajal lahti tulla.
2 Paigaldage ratas ja keerake
kõik mutrid käsitsi umbes sama
palju kinni.
Pöörake mutreid seni kuni seibid
puutuvad kokku veljega .
3Laske auto alla
4 Pingutage kõiki mutreid kaks või
kolm korda joonisel näidatud jär-
jekorras.
Pingutusmoment:
103 N•m (10.5 kgf)
5Pange altvõetud ratas, tungraud
ja kõik tööriistad oma kohale.
■Kompaktvaruratas
●Varurattal on seinal märgistus “TEM-
PORARY USE ONLY”
Kasutage varuratast ajutiselt ja ainult
hädaolukorras.
●Kontrollige kindlasti ajutise varuratta
rehvirõhku. ( lk 625)
■Ajutise varuratta kasutamine
Kuna ajutisel varurattal puudub reh-
virõhu andur, siis selle rehvi rõhust reh- virõhu kontrollsüsteem hoiatusi ei anna.
Samuti jääb peale ratta vahetamist aju-
tise varuratta vastu, rehvirõhu hoiatus-
tuli põlema.
■Ajutise varurattaga sõitmine
Auto on ajutise varurattaga madalam kui
standard rattaga sõites.
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 598 Sunday, February 28, 2021 10:52 AM

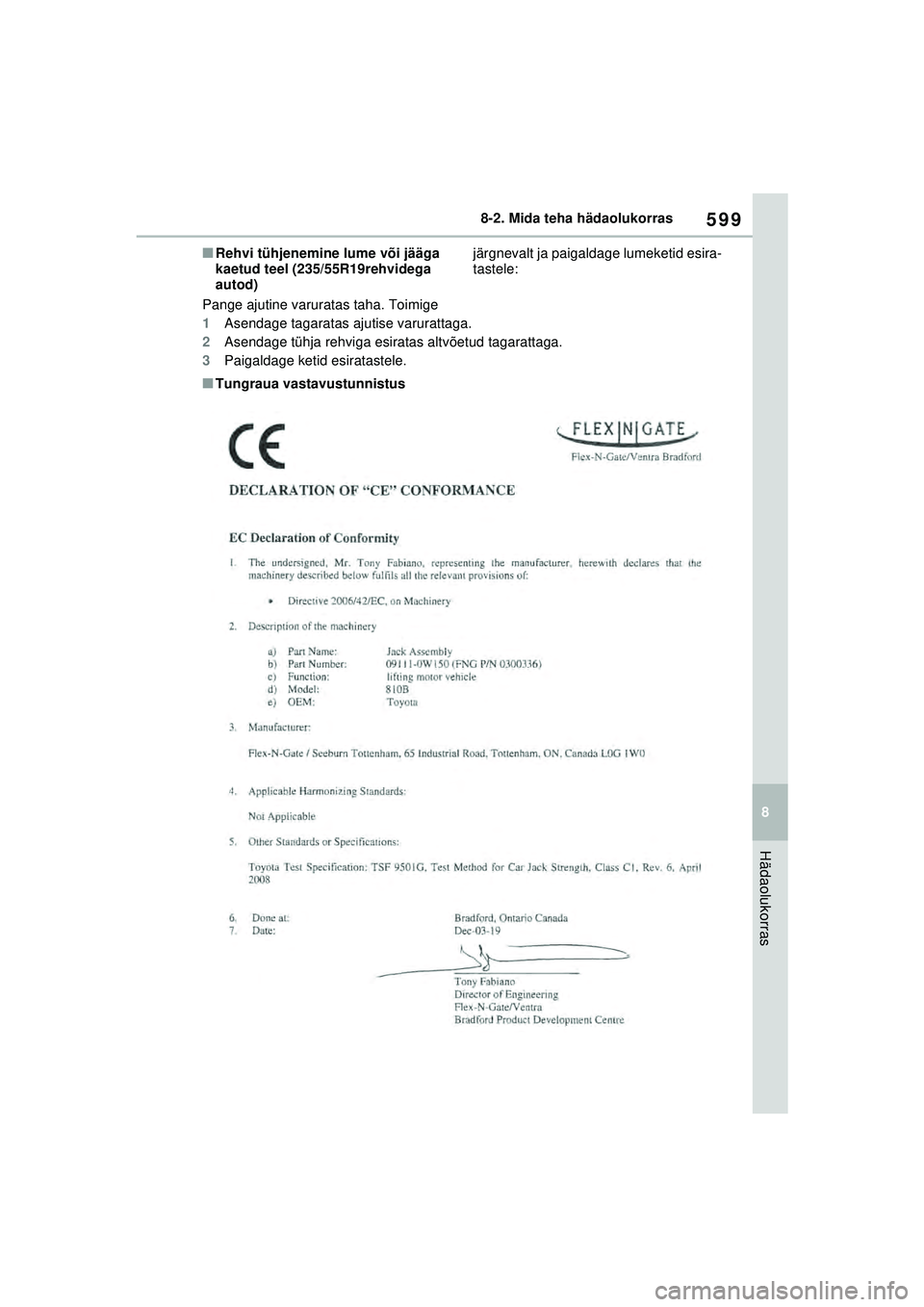

599
8
8-2. Mida teha hädaolukorras
Hädaolukorras
■Rehvi tühjenemine lume või jääga
kaetud teel (235/55R19rehvidega
autod)
Pange ajutine varuratas taha. Toimige järgnevalt ja paigaldage lumeketid esira-
tastele:
1 Asendage tagaratas ajutise varurattaga.
2 Asendage tühja rehviga esiratas altvõetud tagarattaga.
3 Paigaldage ketid esiratastele.
■Tungraua vastavustunnistus
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 599 Sunday, February 28, 2021 10:52 AM
