TOYOTA RAV4 PHEV 2021 Kasutusjuhend (in Estonian)

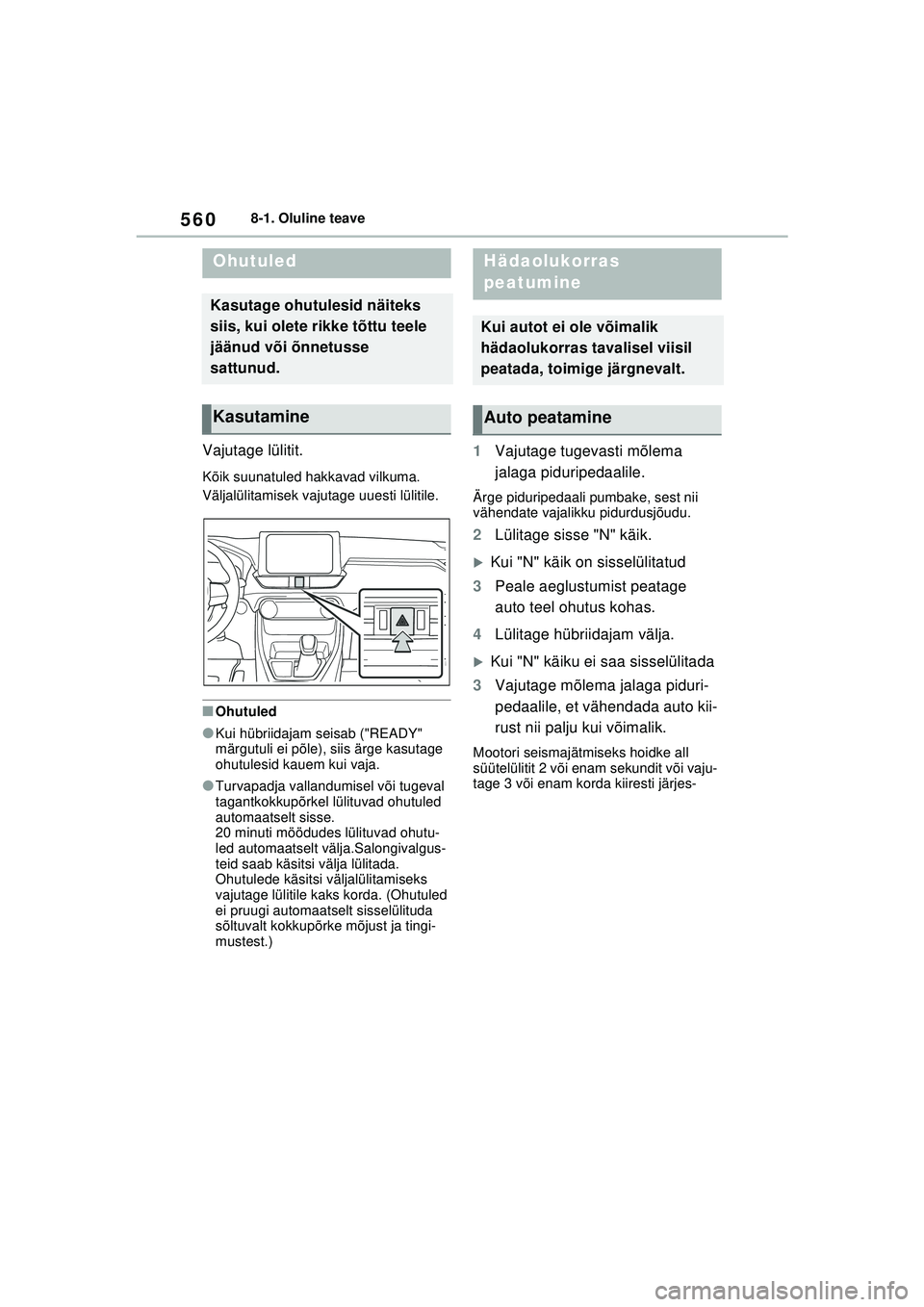

5608-1. Oluline teave
8-1.Oluline teave
Vajutage lülitit.
Kõik suunatuled hakkavad vilkuma.
Väljalülitamisek vajutage uuesti lülitile.
■Ohutuled
●Kui hübriidajam seisab ("READY"
märgutuli ei põle), siis ärge kasutage
ohutulesid kauem kui vaja.
●Turvapadja vallandumisel või tugeval
tagantkokkupõrkel lülituvad ohutuled
automaatselt sisse.
20 minuti möödudes lülituvad ohutu-
led automaatselt välja.Salongivalgus-
teid saab käsitsi välja lülitada.
Ohutulede käsitsi väljalülitamiseks
vajutage lülitile kaks korda. (Ohutuled
ei pruugi automaatselt sisselülituda
sõltuvalt kokkupõrke mõjust ja tingi-
mustest.)
1Vajutage tugevasti mõlema
jalaga piduripedaalile.
Ärge piduripedaali pumbake, sest nii
vähendate vajalikku pidurdusjõudu.
2Lülitage sisse "N" käik.
XKui "N" käik on sisselülitatud
3 Peale aeglustumist peatage
auto teel ohutus kohas.
4 Lülitage hübriidajam välja.
XKui "N" käiku ei saa sisselülitada
3 Vajutage mõlema jalaga piduri-
pedaalile, et vähendada auto kii-
rust nii palju kui võimalik.
Mootori seismajätmiseks hoidke all
süütelülitit 2 või enam sekundit või vaju-
tage 3 või enam korda kiiresti järjes-
Ohutuled
Kasutage ohutulesid näiteks
siis, kui olete rikke tõttu teele
jäänud või õnnetusse
sattunud.
Kasutamine
Hädaolukorras
peatumine
Kui autot ei ole võimalik
hädaolukorras tavalisel viisil
peatada, toimige järgnevalt.
Auto peatamine
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 560 Sunday, February 28, 2021 10:52 AM

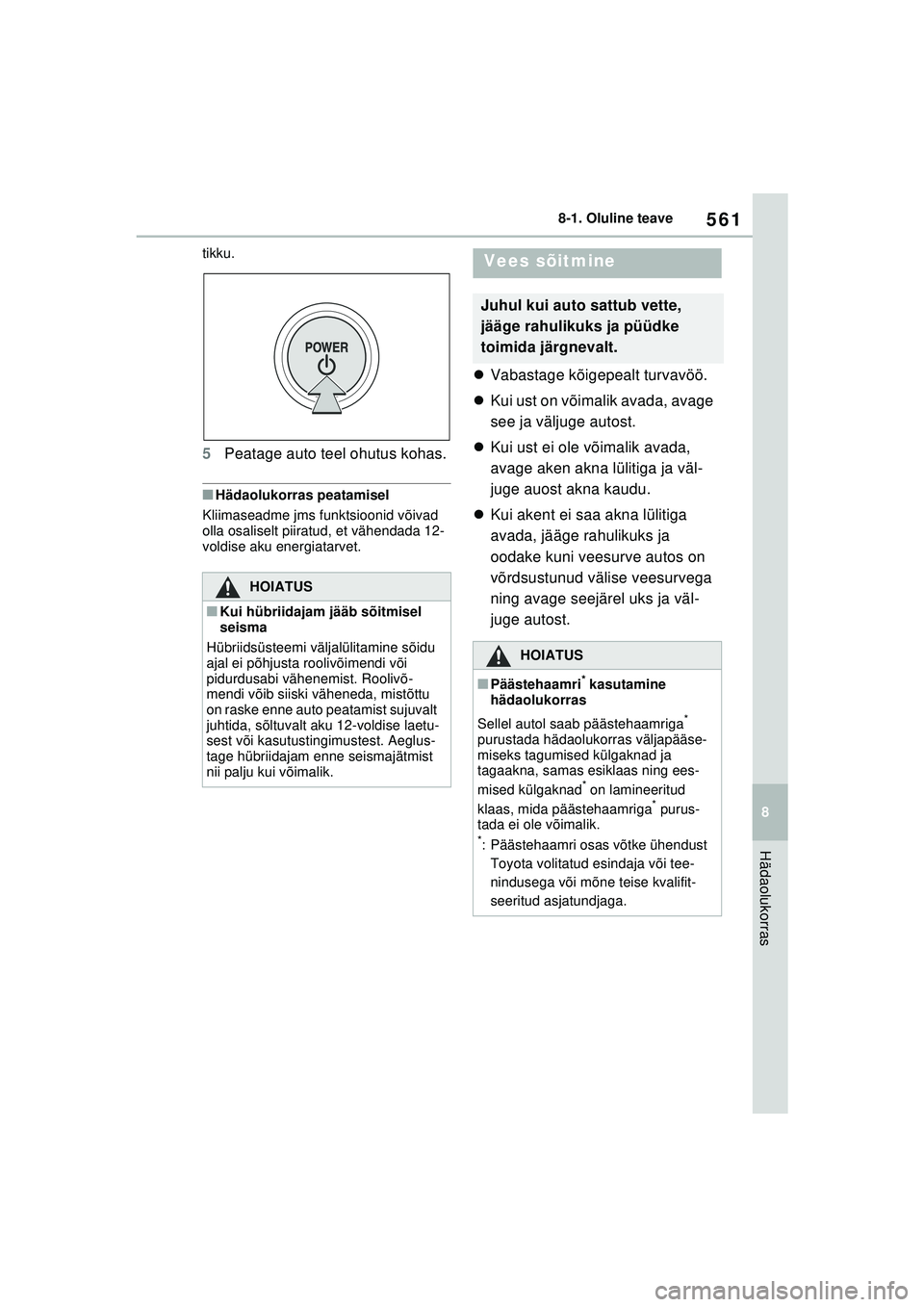

561
8
8-1. Oluline teave
Hädaolukorras
tikku.
5
Peatage auto teel ohutus kohas.
■Hädaolukorras peatamisel
Kliimaseadme jms funktsioonid võivad
olla osaliselt piiratud, et vähendada 12-
voldise aku energiatarvet.
 Vabastage kõigepealt turvavöö.
 Kui ust on võimalik avada, avage
see ja väljuge autost.
 Kui ust ei ole võimalik avada,
avage aken akna lülitiga ja väl-
juge auost akna kaudu.
 Kui akent ei saa akna lülitiga
avada, jääge rahulikuks ja
oodake kuni veesurve autos on
võrdsustunud välise veesurvega
ning avage seejärel uks ja väl-
juge autost.
HOIATUS
■Kui hübriidajam jääb sõitmisel
seisma
Hübriidsüsteemi väljalülitamine sõidu
ajal ei põhjusta roolivõimendi või
pidurdusabi vähenemist. Roolivõ-
mendi võib siiski väheneda, mistõttu
on raske enne auto peatamist sujuvalt
juhtida, sõltuvalt aku 12-voldise laetu-
sest või kasutustingimustest. Aeglus-
tage hübriidajam enne seismajätmist
nii palju kui võimalik.
Vees sõitmine
Juhul kui auto sattub vette,
jääge rahulikuks ja püüdke
toimida järgnevalt.
HOIATUS
■Päästehaamri* kasutamine
hädaolukorras
Sellel autol saab päästehaamriga
*
purustada hädaolukorras väljapääse-
miseks tagumised külgaknad ja
tagaakna, samas esiklaas ning ees-
mised külgaknad
* on lamineeritud
klaas, mida päästehaamriga* purus-
tada ei ole võimalik.
*: Päästehaamri osas võtke ühendust
Toyota volitatud esindaja või tee-
nindusega või mõne teise kvalifit-
seeritud asjatundjaga.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 561 Sunday, February 28, 2021 10:52 AM

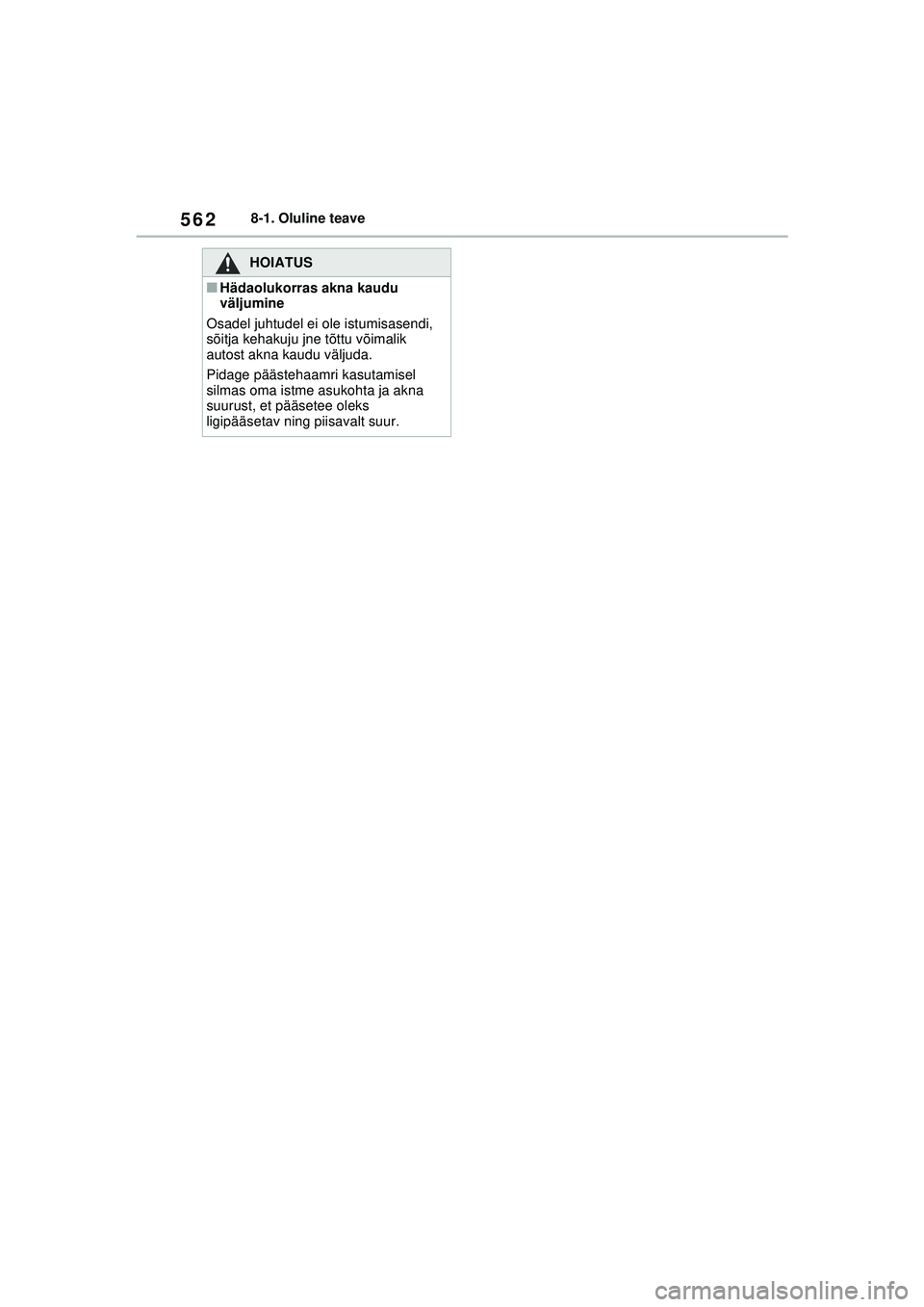

5628-1. Oluline teave
HOIATUS
■Hädaolukorras akna kaudu
väljumine
Osadel juhtudel ei ole istumisasendi,
sõitja kehakuju jne tõttu võimalik
autost akna kaudu väljuda.
Pidage päästehaamri kasutamisel
silmas oma istme asukohta ja akna
suurust, et pääsetee oleks
ligipääsetav ning piisavalt suur.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 562 Sunday, February 28, 2021 10:52 AM

563
8
8-2. Mida teha hädaolukorras
Hädaolukorras
8 -2 .Mi da te ha hä dao luk orra s
Auto pukseerimine
Kui autot on vaja pukseerida,
soovitame lasta seda teha
Toyota volitatud müügiesinda-
jal, mõnel teisel kvalifitseeritud
asjatundjal või puksiirabifir-
mal.
Pukseerimisel tuleb kasutada
julgestuskette või -trosse ning
pidada kinni kõigist kohalikest
eeskirjadest.
Auto vedamisel puksiirautoga
kasutage tõstevaierit. (
lk 563,
564)
HOIATUS
Pöörake tähelepanu järgmistele
ohutusabinõudele.
Nende eiramine võib kaasa tuua
üliraskeid vigastusi.
■Auto pukseerimine
Kontrollige auto transportimisel, et
kõik neli ratast oleks maast
kõrgemale tõstetud. Auto kõik rattad
maas pukseerimine võib kahjustada
veermikku või sellega seotud osasid,
auto või võib mootori poolt
genereeritud elekter tulekahju
põhjustada.
■Pukseerimine
●Trossi või keti abil pukseerimisel
hoiduge järsust kohaltvõtust, mis
tekitab puksiirkonksule, trossile või
ketile lisapinge. Puksiirkonks, tross
või kett võib puruneda ja lennata
inimeste pihta, põhjustades tõsiseid
vigastusi.
●Ärge lülitage süüdet välja.
Vastasel juhul võib rool lukustuda ja
seda ei saa kasutada.
■Puksiirkonksu paigaldamine
Kontrollige, kas puksiirkonks on
tugevalt kinnitatud. Vastasel korral
võib see pukseerimisel lahti tulla ja
inimohvritega õnnetuse põhjustada.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 563 Sunday, February 28, 2021 10:52 AM

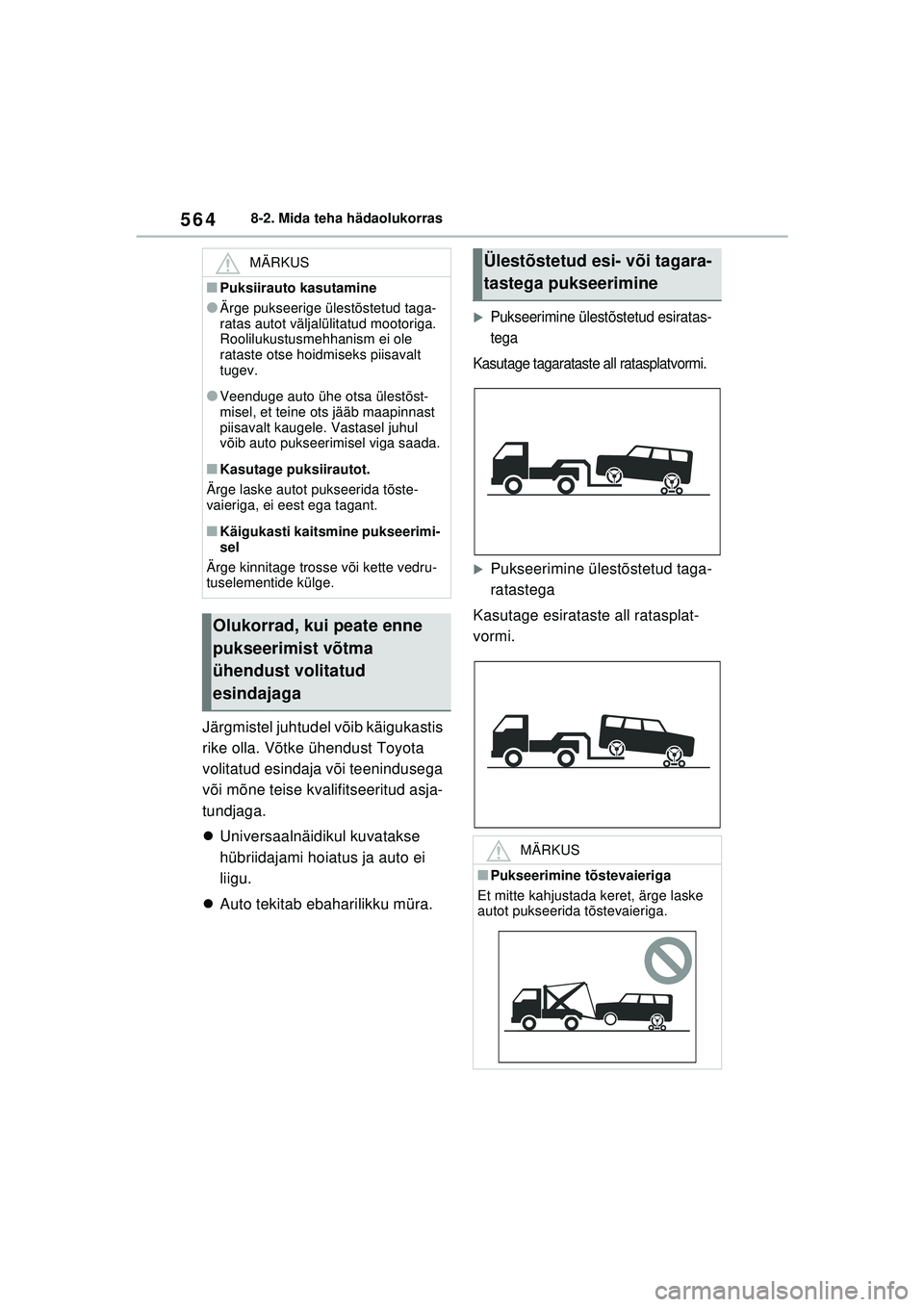

5648-2. Mida teha hädaolukorras
Järgmistel juhtudel võib käigukastis
rike olla. Võtke ühendust Toyota
volitatud esindaja või teenindusega
või mõne teise kvalifitseeritud asja-
tundjaga.
Universaalnäidikul kuvatakse
hübriidajami hoiatus ja auto ei
liigu.
 Auto tekitab ebaharilikku müra.
XPukseerimine ülestõstetud esiratas-
tega
Kasutage tagarataste all ratasplatvormi.
XPukseerimine ülestõstetud taga-
ratastega
Kasutage esirataste all ratasplat-
vormi.
MÄRKUS
■Puksiirauto kasutamine
●Ärge pukseerige ülestõstetud taga-
ratas autot väljalülitatud mootoriga.
Roolilukustusmehhanism ei ole
rataste otse hoidmiseks piisavalt
tugev.
●Veenduge auto ühe otsa ülestõst-
misel, et teine ots jääb maapinnast
piisavalt kaugele. Vastasel juhul
võib auto pukseerimisel viga saada.
■Kasutage puksiirautot.
Ärge laske autot pukseerida tõste-
vaieriga, ei eest ega tagant.
■Käigukasti kaitsmine pukseerimi-
sel
Ärge kinnitage trosse või kette vedru-
tuselementide külge.
Olukorrad, kui peate enne
pukseerimist võtma
ühendust volitatud
esindajaga
Ülestõstetud esi- või tagara-
tastega pukseerimine
MÄRKUS
■Pukseerimine tõstevaieriga
Et mitte kahjustada keret, ärge laske
autot pukseerida tõstevaieriga.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 564 Sunday, February 28, 2021 10:52 AM

565
8
8-2. Mida teha hädaolukorras
Hädaolukorras

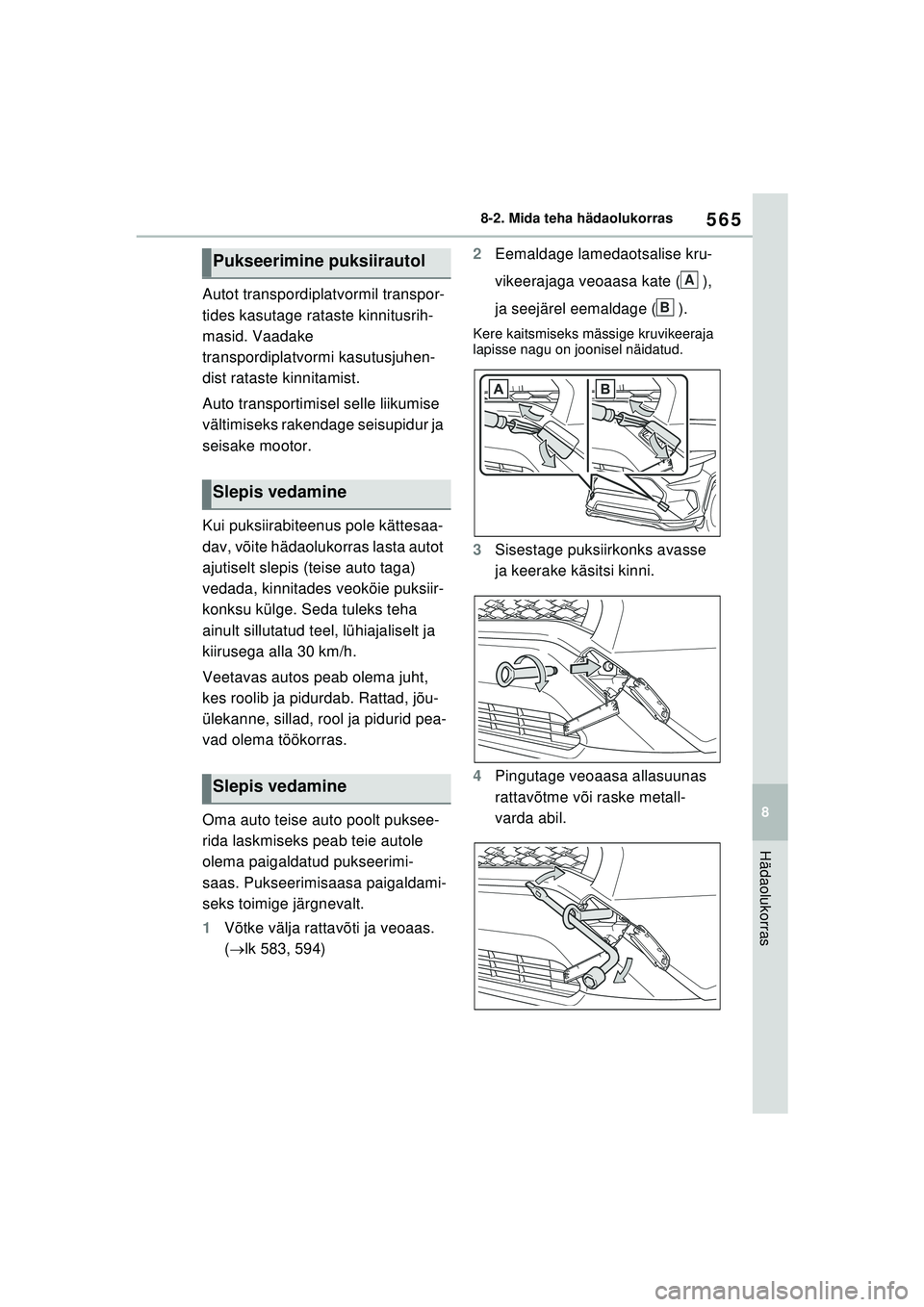

Autot transpordiplatvormil transpor-
tides kasutage rataste kinnitusrih-
masid. Vaadake
transpordiplatvormi kasutusjuhen-
dist rataste kinnitamist.
Auto transportimisel selle liikumise
vältimiseks rakendage seisupidur ja
seisake mootor.
Kui puksiirabiteenus pole kättesaa-
dav, võite hädaolukorras lasta autot
ajutiselt slepis (teise auto taga)
vedada, kinnitades veoköie puksiir-
konksu külge. Seda tuleks teha
ainult sillutatud teel, lühiajaliselt ja
kiirusega alla 30 km/h.
Veetavas autos peab olema juht,
kes roolib ja pidurdab. Rattad, jõu-
ülekanne, sillad, rool ja pidurid pea-
vad olema töökorras.
Oma auto teise auto poolt puksee-
rida laskmiseks peab teie autole
olema paigaldatud pukseerimi-
saas. Pukseerimisaasa paigaldami-
seks toimige järgnevalt.
1
Võtke välja rattavõti ja veoaas.
( lk 583, 594) 2
Eemaldage lamedaotsalise kru-
vikeerajaga veoaasa kate ( ),
ja seejärel eemaldage ( ).
Kere kaitsmiseks mässige kruvikeeraja
lapisse nagu on joonisel näidatud.
3Sisestage puksiirkonks avasse
ja keerake käsitsi kinni.
4 Pingutage veoaasa allasuunas
rattavõtme või raske metall-
varda abil.
Pukseerimine puksiirautol
Slepis vedamine
Slepis vedamine
A
B
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 565 Sunday, February 28, 2021 10:52 AM

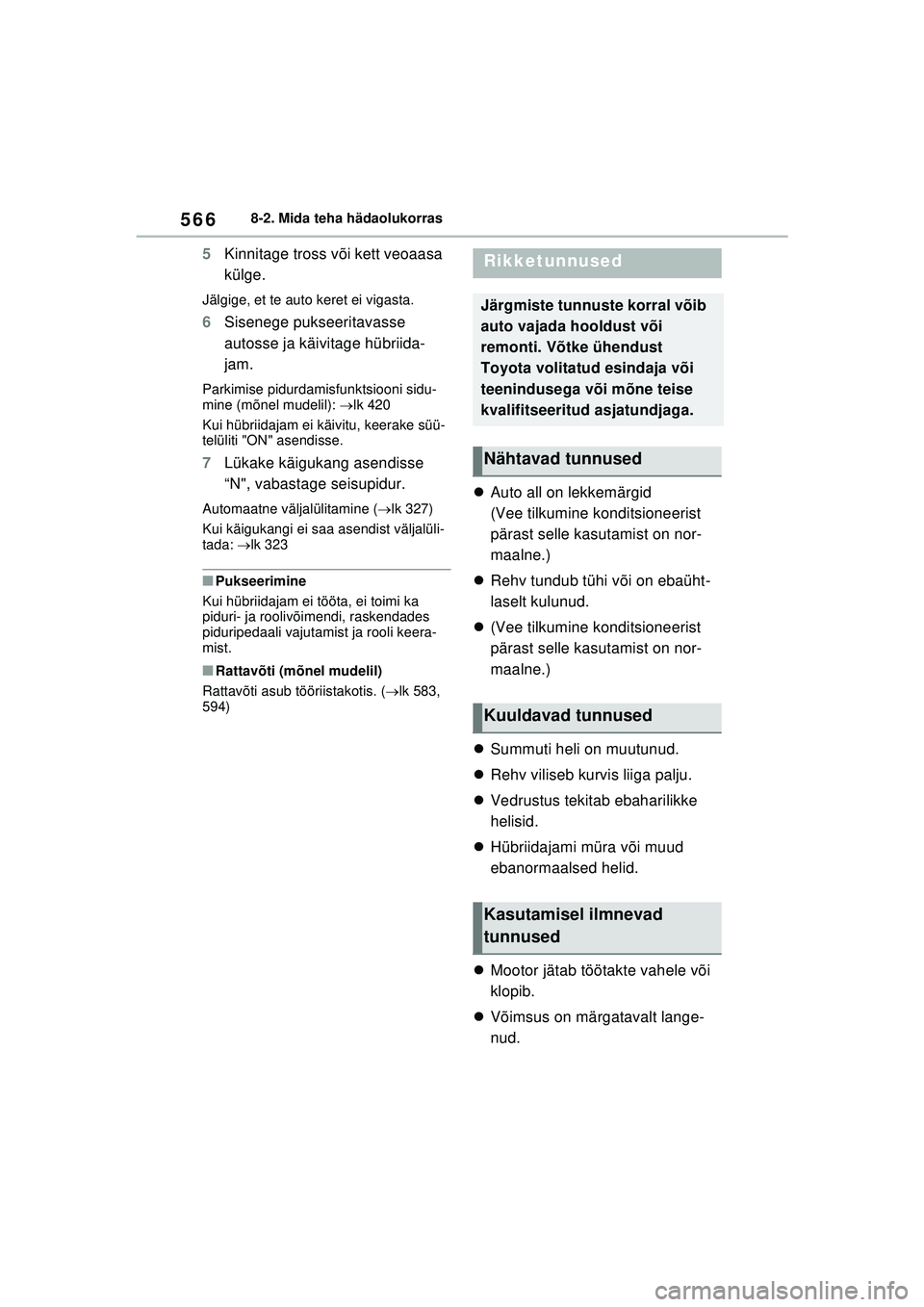

5668-2. Mida teha hädaolukorras
5Kinnitage tross või kett veoaasa
külge.
Jälgige, et te auto keret ei vigasta.
6Sisenege pukseeritavasse
autosse ja käivitage hübriida-
jam.
Parkimise pidurdamisfunktsiooni sidu-
mine (mõnel mudelil): lk 420
Kui hübriidajam ei käivitu, keerake süü-
telüliti "ON" asendisse.
7 Lükake käigukang asendisse
“N", vabastage seisupidur.
Automaatne väljalülitamine ( lk 327)
Kui käigukangi ei saa asendist väljalüli-
tada: lk 323
■Pukseerimine
Kui hübriidajam ei tööta, ei toimi ka
piduri- ja roolivõimendi, raskendades
piduripedaali vajutamist ja rooli keera-
mist.
■Rattavõti (mõnel mudelil)
Rattavõti asub tööriistakotis. ( lk 583,
594)
 Auto all on lekkemärgid
(Vee tilkumine konditsioneerist
pärast selle kasutamist on nor-
maalne.)
 Rehv tundub tühi või on ebaüht-
laselt kulunud.
 (Vee tilkumine konditsioneerist
pärast selle kasutamist on nor-
maalne.)
 Summuti heli on muutunud.
 Rehv viliseb kurvis liiga palju.
 Vedrustus tekitab ebaharilikke
helisid.
 Hübriidajami müra või muud
ebanormaalsed helid.
 Mootor jätab töötakte vahele või
klopib.
 Võimsus on märgatavalt lange-
nud.
Rikketunnused
Järgmiste tunnuste korral võib
auto vajada hooldust või
remonti. Võtke ühendust
Toyota volitatud esindaja või
teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
Nähtavad tunnused
Kuuldavad tunnused
Kasutamisel ilmnevad
tunnused
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 566 Sunday, February 28, 2021 10:52 AM

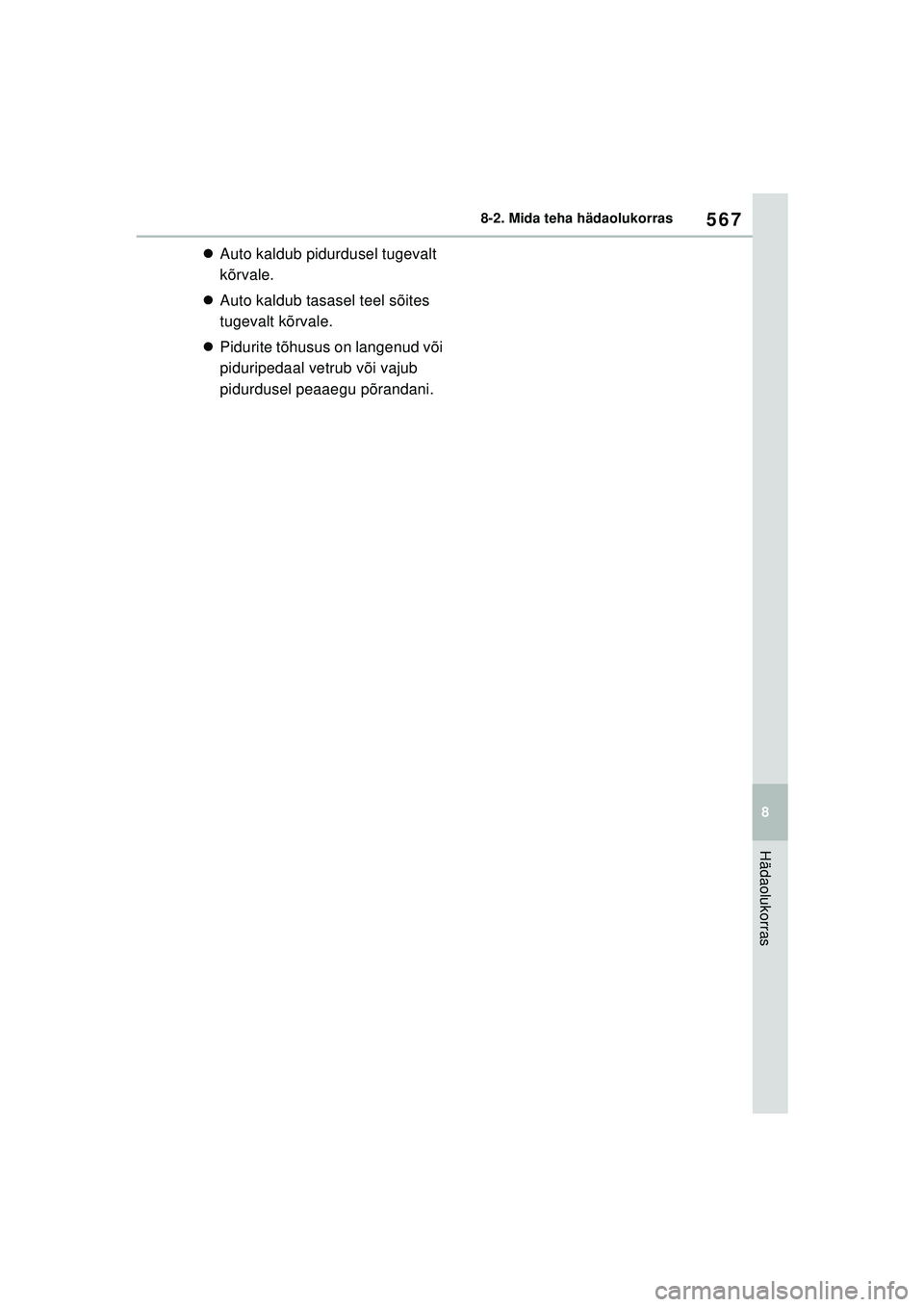

567
8
8-2. Mida teha hädaolukorras
Hädaolukorras

Auto kaldub pidurdusel tugevalt
kõrvale.
 Auto kaldub tasasel teel sõites
tugevalt kõrvale.
 Pidurite tõhusus on langenud või
piduripedaal vetrub või vajub
pidurdusel peaaegu põrandani.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 567 Sunday, February 28, 2021 10:52 AM

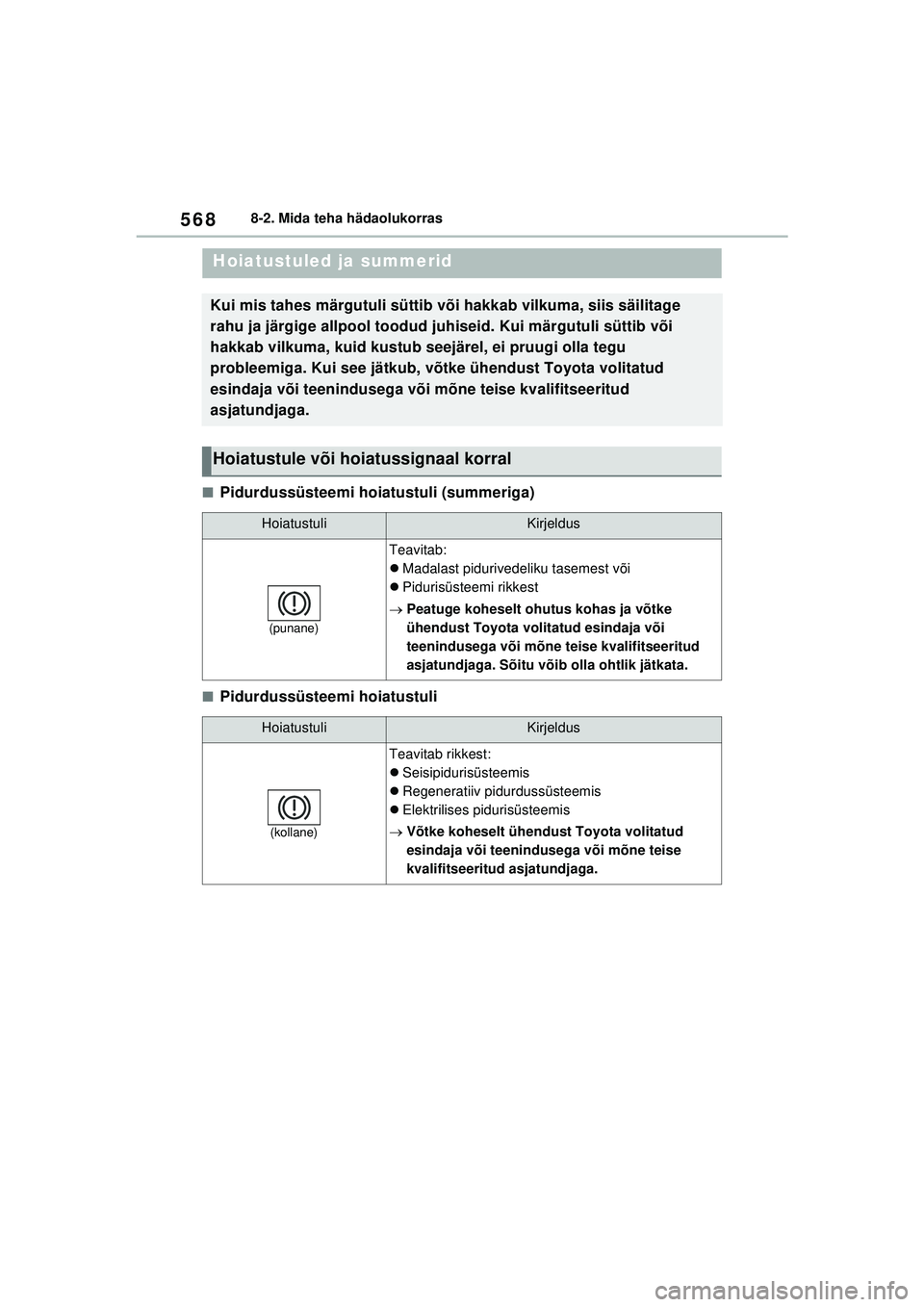

5688-2. Mida teha hädaolukorras
■Pidurdussüsteemi hoiatustuli (summeriga)
■Pidurdussüsteemi hoiatustuli
Hoiatustuled ja summerid
Kui mis tahes märgutuli süttib või hakkab vilkuma, siis säilitage
rahu ja järgige allpool toodud juhiseid. Kui märgutuli süttib või
hakkab vilkuma, kuid kustub seejärel, ei pruugi olla tegu
probleemiga. Kui see jätkub, võtke ühendust Toyota volitatud
esindaja või teenindusega või mõne teise kvalifitseeritud
asjatundjaga.
Hoiatustule või hoiatussignaal korral
HoiatustuliKirjeldus
(punane)
Teavitab:
Madalast pidurivedeliku tasemest või
 Pidurisüsteemi rikkest
 Peatuge koheselt ohutus kohas ja võtke
ühendust Toyota volitatud esindaja või
teenindusega või mõne teise kvalifitseeritud
asjatundjaga. Sõitu võib olla ohtlik jätkata.
HoiatustuliKirjeldus
(kollane)
Teavitab rikkest:
Seisipidurisüsteemis
 Regeneratiiv pidurdussüsteemis
 Elektrilises pidurisüsteemis
 Võtke koheselt ühendust Toyota volitatud
esindaja või teenindusega või mõne teise
kvalifitseeritud asjatundjaga.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 568 Sunday, February 28, 2021 10:52 AM

569
8
8-2. Mida teha hädaolukorras
Hädaolukorras

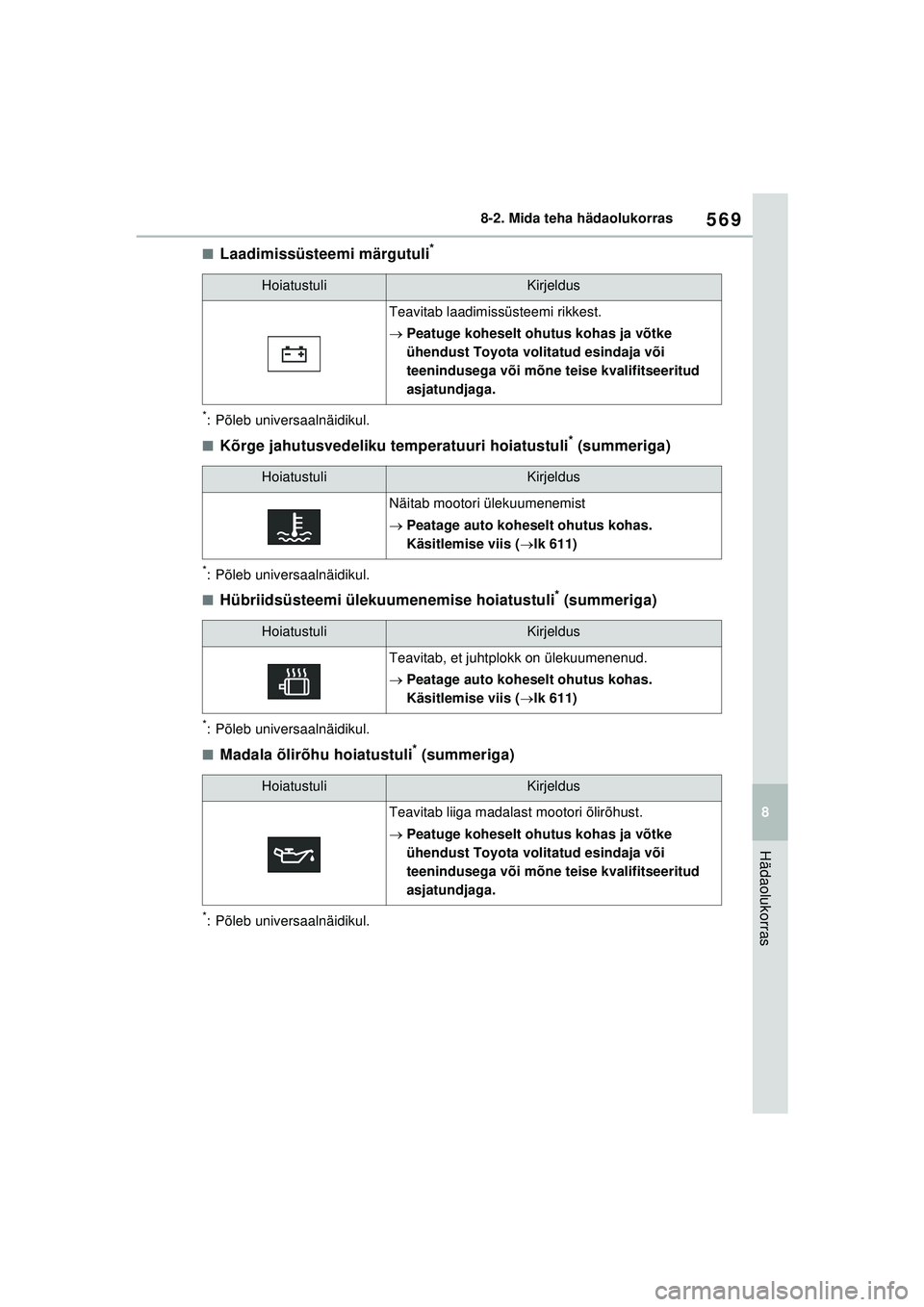

■Laadimissüsteemi märgutuli*
*: Põleb universaalnäidikul.
■Kõrge jahutusvedeliku temperatuuri hoiatustuli* (summeriga)
*: Põleb universaalnäidikul.
■Hübriidsüsteemi ülekuumenemise hoiatustuli* (summeriga)
*: Põleb universaalnäidikul.
■Madala õlirõhu hoiatustuli* (summeriga)
*: Põleb universaalnäidikul.
HoiatustuliKirjeldus
Teavitab laadimissüsteemi rikkest.

Peatuge koheselt ohutus kohas ja võtke
ühendust Toyota volitatud esindaja või
teenindusega või mõne teise kvalifitseeritud
asjatundjaga.
HoiatustuliKirjeldus
Näitab mootori ülekuumenemist
Peatage auto koheselt ohutus kohas.
Käsitlemise viis ( lk 611)
HoiatustuliKirjeldus
Teavitab, et juhtplokk on ülekuumenenud.
 Peatage auto koheselt ohutus kohas.
Käsitlemise viis ( lk 611)
HoiatustuliKirjeldus
Teavitab liiga madalast mootori õlirõhust.
 Peatuge koheselt ohutus kohas ja võtke
ühendust Toyota volitatud esindaja või
teenindusega või mõne teise kvalifitseeritud
asjatundjaga.
pM_RAV4-Plug-in-Hybrid_OM_OM42E06E_(EE).book Page 569 Sunday, February 28, 2021 10:52 AM
