5-3. Betjening af lygter og vinduesviskere
Kørsel
nBatterisparefunkti
on for 12-volts-
batteriet
For at forhindre, at bilens 12-voltsbatteri
aflades, hvis lyskontakten står på ,
mens tændingskontakten står på OFF,
aktiveres 12-voltsbatterisparefunktio-
nen, og alle lygter slukkes automatisk
efter ca. 20 minutter.
Når en eller flere af følgende handlinger
udføres, annulleres batterisparefunktio-
nen for 12-voltsbatteriet én gang og akti-
veres derefter igen. Alle lygter slukkes
automatisk, 20 minutt er efter batterispa-
refunktionen for 12-voltsbatteriet er ble-
vet aktiveret igen:
lNår lyskontakten betjenes
lNår en dør åbnes eller lukkes
nHvis "Fejl i forlygtesystemet. Kon-
sulter din forhandler" vises på mul-
ti-informati onsdisplayet
Der kan være fejl i systemet. Få bilen
efterset hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifice-
rede fagfolk.
nIndividuel tilpasning
Det er muligt at ændre indstillingerne (fx
lyssensorens følsomhed).
(Funktioner, der kan tilpasses individu-
elt: S. 626)
1Skub kontaktarmen væk fra dig,
mens forlygterne er tændt, for at
tænde for fjernlyset.
Træk kontaktarmen tilbage mod dig
selv til midterpositionen for at slukke for
fjernlyset.
2Træk kontaktarmen ind mod dig
selv, og slip den, for at blinke én
gang med fjernlyset.
Du kan blinke med fjernlyset med for-
lygterne tændt eller slukket.
Dette system lader forlygterne
være tændt i 30 sekunder, efter at
tændingskontakten er stillet på
OFF.
Træk kontaktarmen ind mod dig
selv, og slip den, mens lyskontak-
ten står på , når tændingskon-
takten er stillet på OFF.
Træk kontaktarmen ind mod dig selv og
slip den igen for at slukke lyset.
BEMÆRK
nSådan forebygges afladning af
12-voltsbatteriet
Lad ikke lyset være tændt længere
end nødvendigt, når hybridsystemet
ikke er i gang.
Sådan tænder du fjernlyset
Udvidet forlygtesystem
OM42E06DK.book Page 329 Thursday, February 18, 2021 5:07 PM

3325-3. Betjening af lygter og vinduesviskere
• Hvis der er mange kurver eller der køres på en snoet vej
• Der er en genstand foran bilen, der
reflekterer lyset krafti gt, f.eks. et skilt
eller et spejl
• Bagenden af et køretøj foran er stærkt
reflekterende, som f.eks. en container
på en lastbil
• Bilens forlygter er beskadigede, snav-
sede eller fejljusteret
• Bilen krænger eller ryster på grund af et fladt dæk, en påkoblet anhænger
osv.
• Der skiftes flere gange mellem fjernlys og nærlys på en unormal måde
• Føreren mener, at fjernlyset kan give problemer for eller distrahere andre
bilister eller fodgængere
• Bilen bruges i et land, hvor bilerne kører i den modsatte side af vejen i
forhold til det land, som bilen er god-
kendt til, for eksempel ved brug af en
bil, der er beregnet til højrekørsel, i et
land med venstrekørsel eller omvendt
• Når der køres gennem tunnelen under Den Engelske Kanal
nHvis "Fejl i forlygtesystemet. Kon-
sulter din forhandler" vises på mul-
ti-informati onsdisplayet
Der kan være fejl i systemet. Få bilen
efterset hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifice-
rede fagfolk.
nSkift til fjernlys
Tryk kontakten væk fra dig.
Indikatoren for det automatiske fjernlys
slukker og fjernlysindikatoren lyser.
Træk kontaktarmen tilbage i udgangs-
positionen for at aktivere det automati-
ske fjernlys igen.
nSkift til nærlys
Tryk på kontakten til det automati-
ske fjernlys.
Indikatoren for automatisk fjernlys sluk-
ker.
Tryk på kontakten for at aktivere det
automatiske fjernlys igen.
nMidlertidigt skift til nærlys
Træk grebet ind mod dig, og sæt
det derefter i den originale stilling.
Manuel til-/frakobling af
fjernlyset
OM42E06DK.book Page 332 Thursday, February 18, 2021 5:07 PM

3505-5. Brug af systemer til sikker og let kørsel

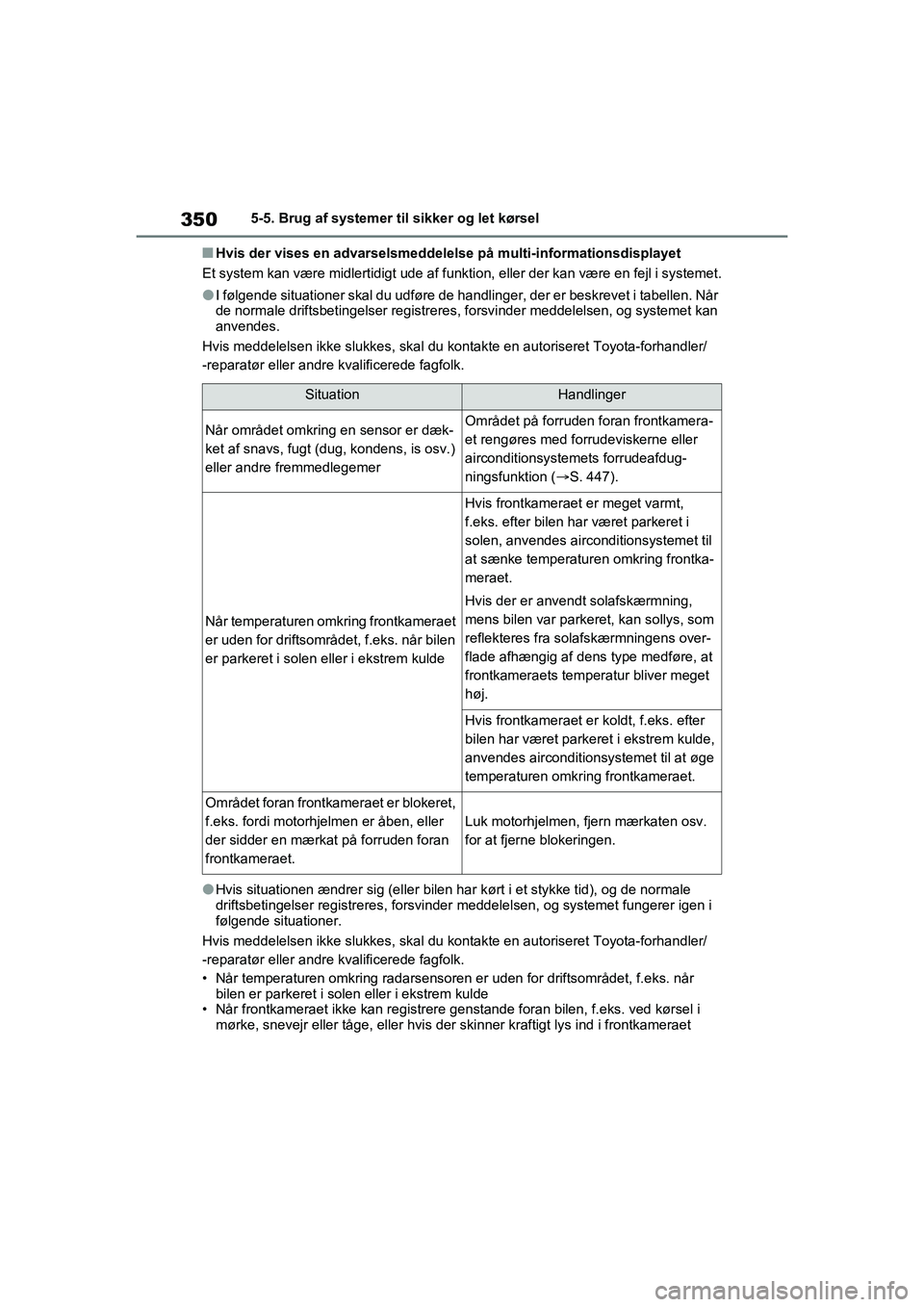

nHvis der vises en advarselsmeddelelse på multi-informationsdisplayet
Et system kan være midlertidigt ude af funk tion, eller der kan være en fejl i systemet.
lI følgende situationer skal du udføre de handlinger, der er beskrevet i tabellen. Når
de normale driftsbetingelser registreres, forsvinder meddelelsen, og systemet kan
anvendes.
Hvis meddelelsen ikke slukkes, skal du kontakte en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk.
lHvis situationen ændrer sig (eller bilen ha r kørt i et stykke tid), og de normale
driftsbetingelser registreres, forsvinder meddelelsen, og systemet fungerer igen i
følgende situationer.
Hvis meddelelsen ikke slukkes, skal du kontakte en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk.
• Når temperaturen omkring radarsensoren er uden for driftsområdet, f.eks. når bilen er parkeret i solen eller i ekstrem kulde
• Når frontkameraet ikke kan registrere ge nstande foran bilen, f.eks. ved kørsel i
mørke, snevejr eller tåge, eller hvis der skinner kraftigt lys ind i frontkameraet
SituationHandlinger
Når området omkring en sensor er dæk-
ket af snavs, fugt ( dug, kondens, is osv.)
eller andre fremmedlegemerOmrådet på forruden foran frontkamera-
et rengøres med forrudeviskerne eller
airconditionsystemets forrudeafdug-
ningsfunktion ( S. 447).
Når temperaturen omkring frontkameraet
er uden for driftsområdet, f.eks. når bilen
er parkeret i solen eller i ekstrem kulde
Hvis frontkameraet er meget varmt,
f.eks. efter bilen har været parkeret i
solen, anvendes airc onditionsystemet til
at sænke temperatur en omkring frontka-
meraet.
Hvis der er anvendt solafskærmning,
mens bilen var parkeret, kan sollys, som
reflekteres fra solafskærmningens over-
flade afhængig af dens type medføre, at
frontkameraets temperatur bliver meget
høj.
Hvis frontkameraet er koldt, f.eks. efter
bilen har været parkeret i ekstrem kulde,
anvendes airconditionsystemet til at øge
temperaturen omkring frontkameraet.
Området foran frontkameraet er blokeret,
f.eks. fordi motorhjelmen er åben, eller
der sidder en mærkat på forruden foran
frontkameraet.
Luk motorhjelmen, fjern mærkaten osv.
for at fjerne blokeringen.
OM42E06DK.book Page 350 Thursday, February 18, 2021 5:07 PM

351
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel

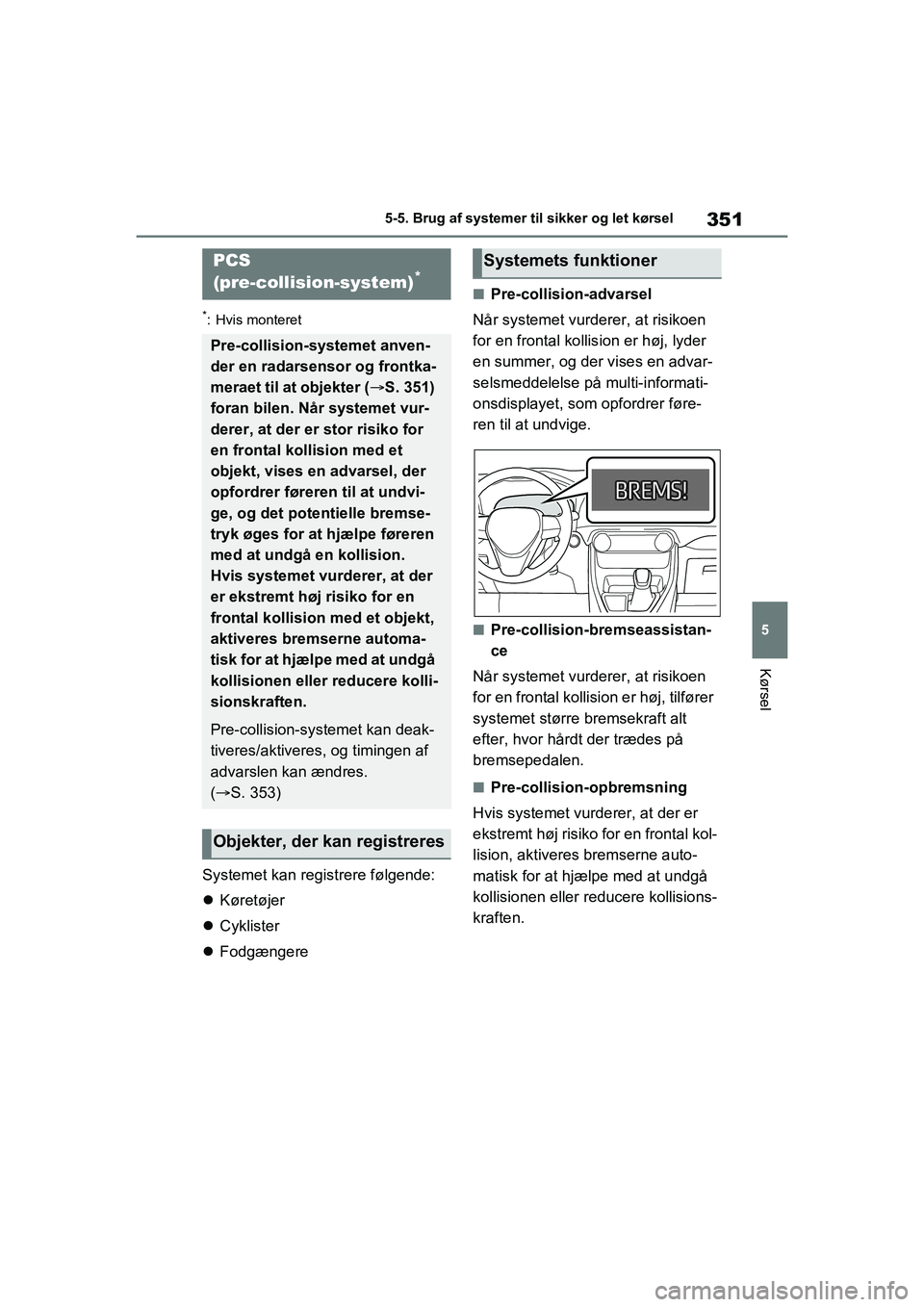

*: Hvis monteret
Systemet kan registrere følgende:

Køretøjer
 Cyklister
 Fodgængere
nPre-collision-advarsel
Når systemet vurder er, at risikoen
for en frontal kollis ion er høj, lyder
en summer, og der vises en advar-
selsmeddelelse på multi-informati-
onsdisplayet, som opfordrer føre-
ren til at undvige.
nPre-collision-bremseassistan-
ce
Når systemet vurder er, at risikoen
for en frontal kollisio n er høj, tilfører
systemet større bremsekraft alt
efter, hvor hårdt der trædes på
bremsepedalen.
nPre-collision-opbremsning
Hvis systemet vurderer, at der er
ekstremt høj risiko for en frontal kol-
lision, aktiveres bremserne auto-
matisk for at hjælpe med at undgå
kollisionen eller redu cere kollisions-
kraften.
PCS
(pre-collision-system)*
Pre-collision-systemet anven-
der en radarsensor og frontka-
meraet til at objekter ( S. 351)
foran bilen. Når systemet vur-
derer, at der er stor risiko for
en frontal kollision med et
objekt, vises en advarsel, der
opfordrer føreren til at undvi-
ge, og det potentielle bremse-
tryk øges for at hjælpe føreren
med at undgå en kollision.
Hvis systemet vurderer, at der
er ekstremt høj risiko for en
frontal kollision med et objekt,
aktiveres bremserne automa-
tisk for at hjælpe med at undgå
kollisionen eller reducere kolli-
sionskraften.
Pre-collision-systemet kan deak-
tiveres/aktiveres, og timingen af
advarslen kan ændres.
(  S. 353)
Objekter, der kan registreres
Systemets funktioner
OM42E06DK.book Page 351 Thursday, February 18, 2021 5:07 PM

353
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel

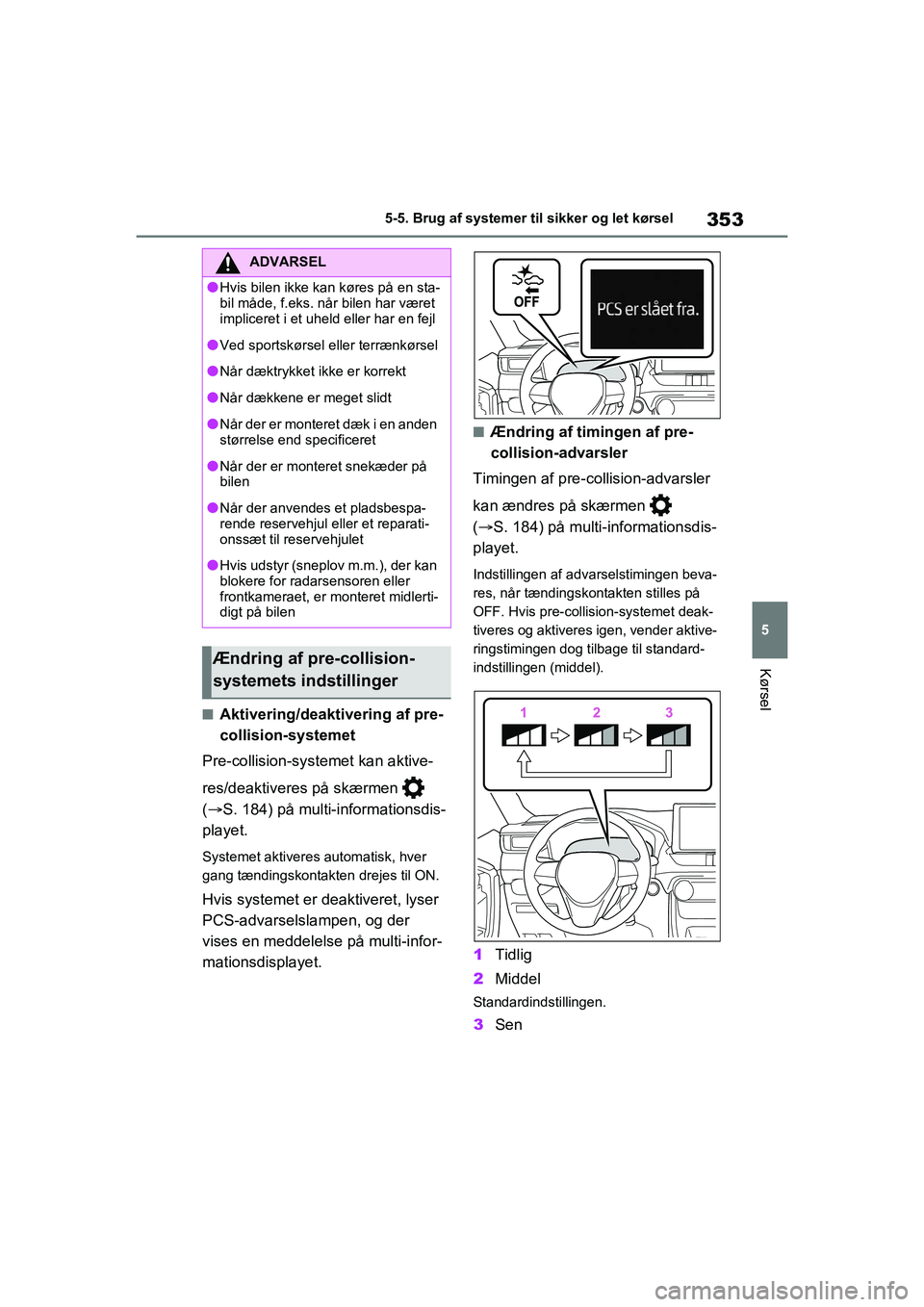

nAktivering/deaktivering af pre-
collision-systemet
Pre-collision-systemet kan aktive-
res/deaktiveres på skærmen
(  S. 184) på multi-informationsdis-
playet.
Systemet aktiveres automatisk, hver
gang tændingskontakten drejes til ON.
Hvis systemet er deaktiveret, lyser
PCS-advarselslampen, og der
vises en meddelelse på multi-infor-
mationsdisplayet.
nÆndring af timingen af pre-
collision-advarsler
Timingen af pre- collision-advarsler
kan ændres på skærmen
(  S. 184) på multi-informationsdis-
playet.
Indstillingen af ad varselstimingen beva-
res, når tændingskontakten stilles på
OFF. Hvis pre-collision-systemet deak-
tiveres og aktiveres igen, vender aktive-
ringstimingen dog tilbage til standard-
indstillingen (middel).
1 Tidlig
2 Middel
Standardindstillingen.
3Sen
ADVARSEL
lHvis bilen ikke kan køres på en sta-
bil måde, f.eks. når bilen har været
impliceret i et uheld eller har en fejl
lVed sportskørsel eller terrænkørsel
lNår dæktrykket ikke er korrekt
lNår dækkene er meget slidt
lNår der er monteret dæk i en anden
størrelse end specificeret
lNår der er monteret snekæder på
bilen
lNår der anvendes et pladsbespa-
rende reservehjul eller et reparati-
onssæt til reservehjulet
lHvis udstyr (sneplov m.m.), der kan
blokere for radarsensoren eller
frontkameraet, er monteret midlerti-
digt på bilen
Ændring af pre-collision-
systemets indstillinger
OM42E06DK.book Page 353 Thursday, February 18, 2021 5:07 PM

357
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel

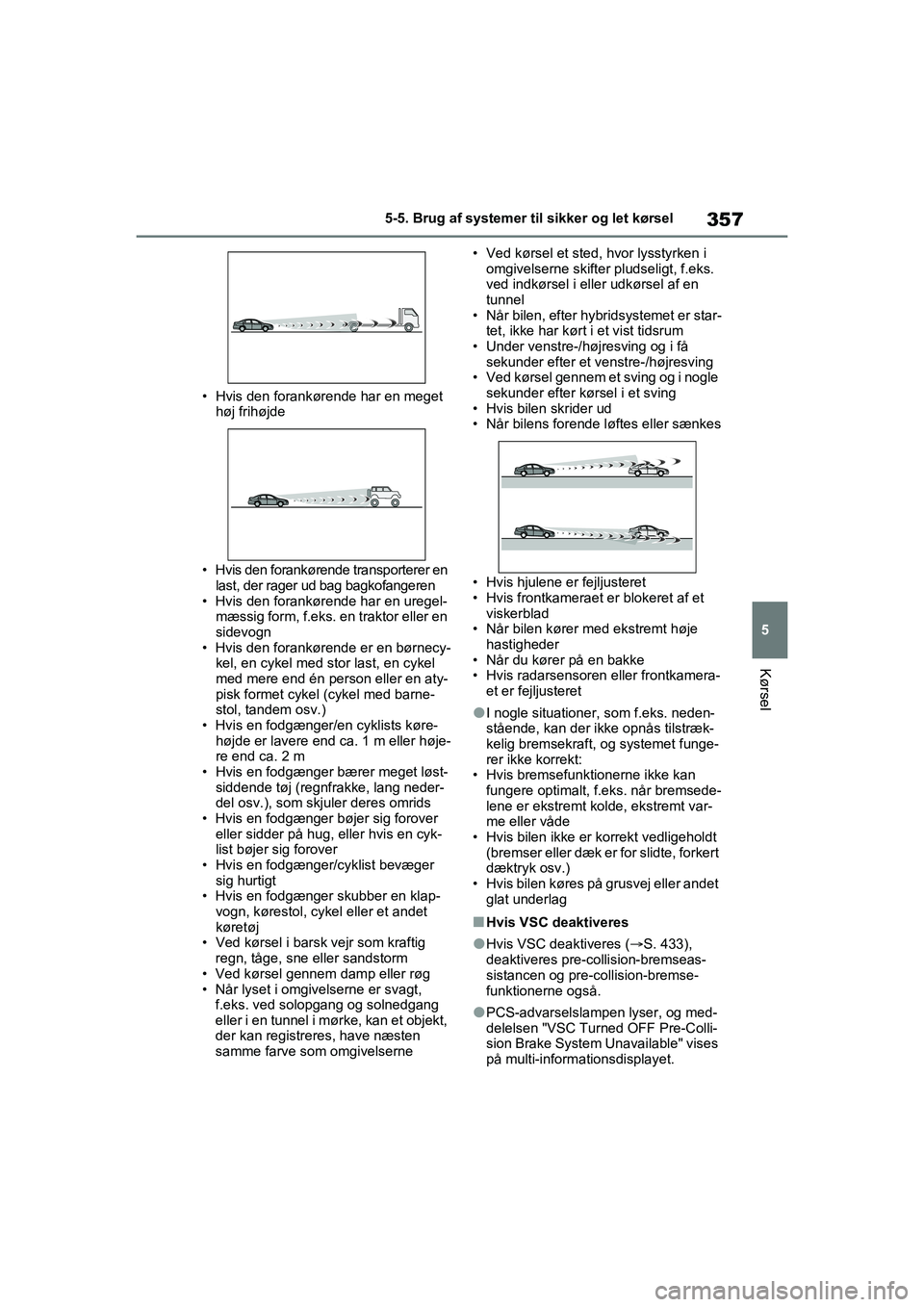

• Hvis den forankørende har en meget
høj frihøjde
• Hvis den forankørende transporterer en last, der rager ud bag bagkofangeren
• Hvis den forankørende har en uregel- mæssig form, f.eks. en traktor eller en
sidevogn
• Hvis den forankørende er en børnecy- kel, en cykel med stor last, en cykel
med mere end én person eller en aty-
pisk formet cykel (cykel med barne-
stol, tandem osv.)
• Hvis en fodgænger/en cyklists køre- højde er lavere end ca. 1 m eller høje-
re end ca. 2 m
• Hvis en fodgænger bærer meget løst- siddende tøj (regnfrakke, lang neder-
del osv.), som skjuler deres omrids
• Hvis en fodgænger bøjer sig forover eller sidder på hug, eller hvis en cyk-
list bøjer sig forover
• Hvis en fodgænger/cyklist bevæger sig hurtigt
• Hvis en fodgænger skubber en klap-
vogn, kørestol, cykel eller et andet
køretøj
• Ved kørsel i barsk vejr som kraftig
regn, tåge, sne eller sandstorm
• Ved kørsel gennem damp eller røg
• Når lyset i omgivelserne er svagt, f.eks. ved solopgang og solnedgang
eller i en tunnel i mørke, kan et objekt,
der kan registreres, have næsten
samme farve som omgivelserne • Ved kørsel et sted, hvor lysstyrken i
omgivelserne skifter pludseligt, f.eks.
ved indkørsel i eller udkørsel af en
tunnel
• Når bilen, efter hy bridsystemet er star-
tet, ikke har kørt i et vist tidsrum
• Under venstre-/højresving og i få sekunder efter et venstre-/højresving
• Ved kørsel gennem et sving og i nogle
sekunder efter kørsel i et sving
• Hvis bilen skrider ud
• Når bilens forende løftes eller sænkes
• Hvis hjulene er fejljusteret
• Hvis frontkameraet er blokeret af et viskerblad
• Når bilen kører med ekstremt høje hastigheder
• Når du kører på en bakke
• Hvis radarsensoren eller frontkamera-
et er fejljusteret
lI nogle situationer, som f.eks. neden-
stående, kan der ikke opnås tilstræk-
kelig bremsekraft, og systemet funge-
rer ikke korrekt:
• Hvis bremsefunktionerne ikke kan fungere optimalt, f.eks. når bremsede-
lene er ekstremt kolde, ekstremt var-
me eller våde
• Hvis bilen ikke er korrekt vedligeholdt
(bremser eller dæk er for slidte, forkert
dæktryk osv.)
• Hvis bilen køres på grusvej eller andet
glat underlag
nHvis VSC deaktiveres
lHvis VSC deaktiveres ( S. 433),
deaktiveres pre-collision-bremseas-
sistancen og pre-collision-bremse-
funktionerne også.
lPCS-advarselslampen lyser, og med-
delelsen "VSC Turned OFF Pre-Colli-
sion Brake System Unavailable" vises
på multi-informationsdisplayet.
OM42E06DK.book Page 357 Thursday, February 18, 2021 5:07 PM

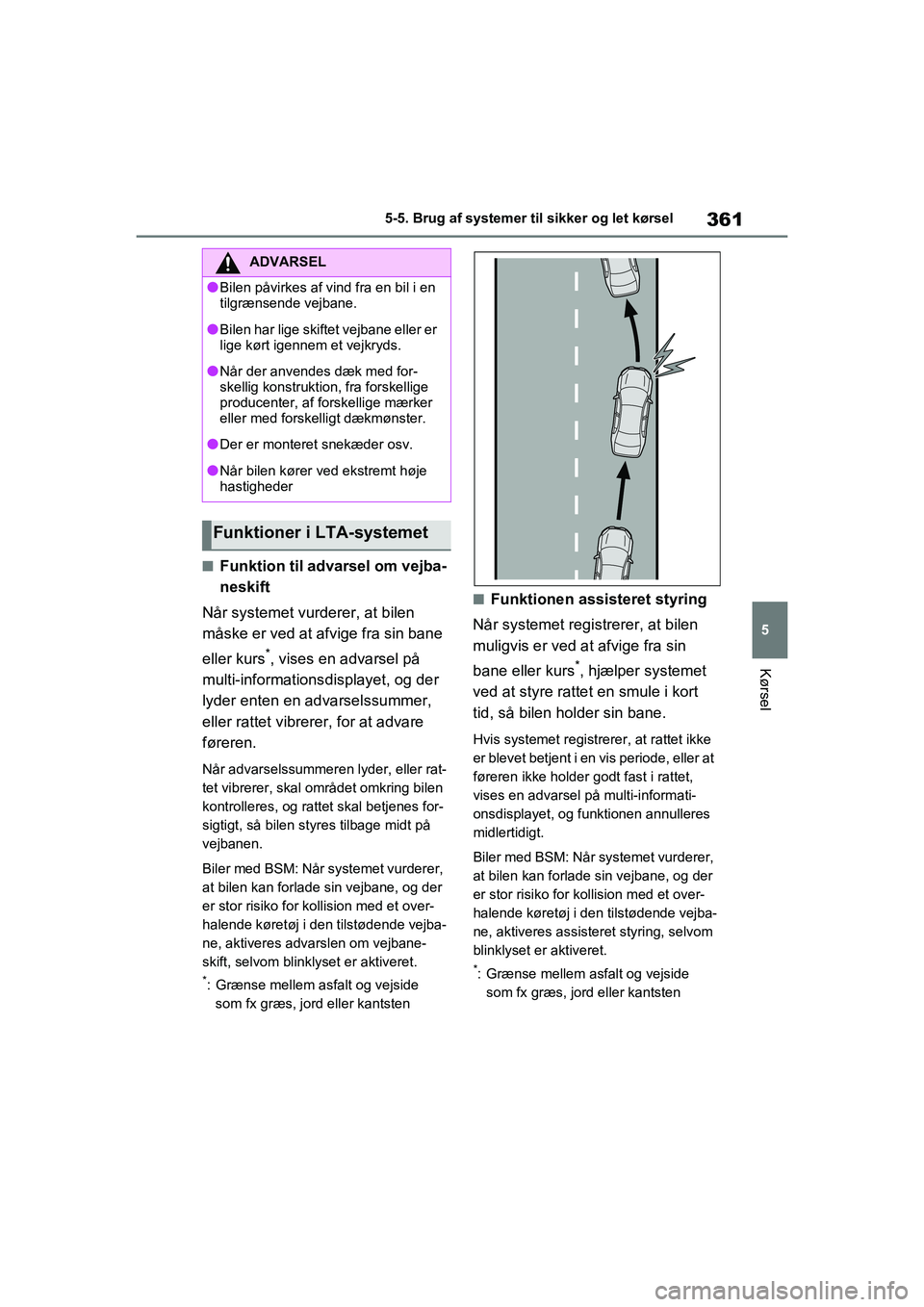

361
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
nFunktion til advarsel om vejba-
neskift
Når systemet vurderer, at bilen
måske er ved at afvige fra sin bane
eller kurs
*, vises en advarsel på
multi-informations displayet, og der
lyder enten en advarselssummer,
eller rattet vibrerer, for at advare
føreren.
Når advarselssummeren lyder, eller rat-
tet vibrerer, skal området omkring bilen
kontrolleres, og rattet skal betjenes for-
sigtigt, så bilen styres tilbage midt på
vejbanen.
Biler med BSM: Når systemet vurderer,
at bilen kan forlade sin vejbane, og der
er stor risiko for kollision med et over-
halende køretøj i den tilstødende vejba-
ne, aktiveres advarslen om vejbane-
skift, selvom blinkl yset er aktiveret.
*: Grænse mellem asfalt og vejside
som fx græs, jord eller kantsten
nFunktionen assisteret styring
Når systemet registrerer, at bilen
muligvis er ved at afvige fra sin
bane eller kurs
*, hjælper systemet
ved at styre rattet en smule i kort
tid, så bilen holder sin bane.
Hvis systemet registre rer, at rattet ikke
er blevet betjent i en vis periode, eller at
føreren ikke holder godt fast i rattet,
vises en advarsel på multi-informati-
onsdisplayet, og funktionen annulleres
midlertidigt.
Biler med BSM: Når systemet vurderer,
at bilen kan forlade sin vejbane, og der
er stor risiko for kollision med et over-
halende køretøj i den tilstødende vejba-
ne, aktiveres assisteret styring, selvom
blinklyset er aktiveret.
*: Grænse mellem asfalt og vejside som fx græs, jord eller kantsten
ADVARSEL
lBilen påvirkes af vind fra en bil i en
tilgrænsende vejbane.
lBilen har lige skiftet vejbane eller er
lige kørt igennem et vejkryds.
lNår der anvendes dæk med for-
skellig konstruktion, fra forskellige
producenter, af forskellige mærker
eller med forskelli gt dækmønster.
lDer er monteret snekæder osv.
lNår bilen kører ve d ekstremt høje
hastigheder
Funktioner i LTA-systemet
OM42E06DK.book Page 361 Thursday, February 18, 2021 5:07 PM

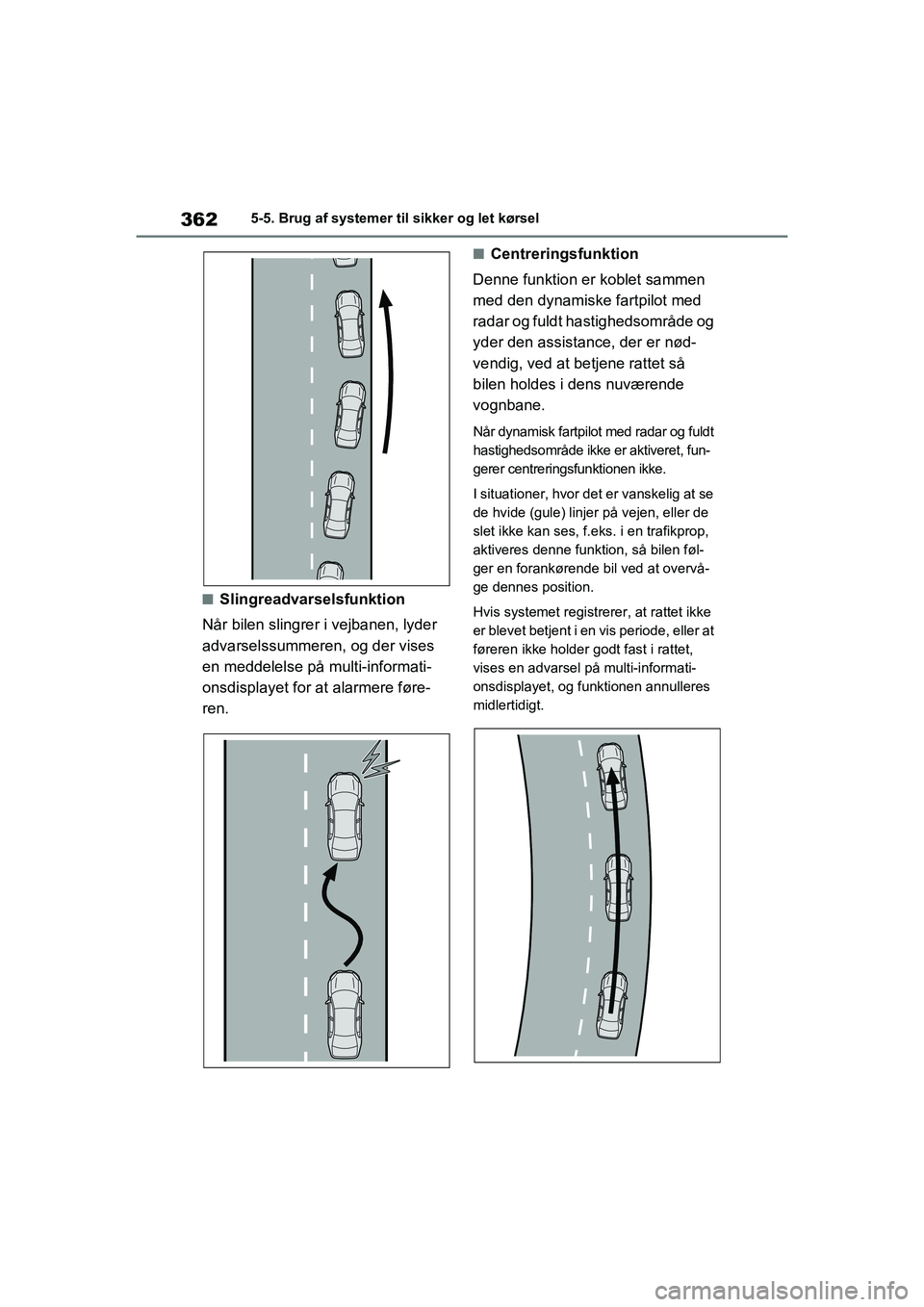

3625-5. Brug af systemer til sikker og let kørsel
nSlingreadvarselsfunktion
Når bilen slingrer i vejbanen, lyder
advarselssummeren, og der vises
en meddelelse på multi-informati-
onsdisplayet for at alarmere føre-
ren.
nCentreringsfunktion
Denne funktion er koblet sammen
med den dynamiske fartpilot med
radar og fuldt hastighedsområde og
yder den assistance, der er nød-
vendig, ved at betjene rattet så
bilen holdes i dens nuværende
vognbane.
Når dynamisk fartpilot med radar og fuldt
hastighedsområde ikke er aktiveret, fun-
gerer centreringsfunktionen ikke.
I situationer, hvor det er vanskelig at se
de hvide (gule) linjer på vejen, eller de
slet ikke kan ses, f.eks. i en trafikprop,
aktiveres denne funktion, så bilen føl-
ger en forankørende bil ved at overvå-
ge dennes position.
Hvis systemet registre rer, at rattet ikke
er blevet betjent i en vis periode, eller at
føreren ikke holder godt fast i rattet,
vises en advarsel på multi-informati-
onsdisplayet, og funktionen annulleres
midlertidigt.
OM42E06DK.book Page 362 Thursday, February 18, 2021 5:07 PM

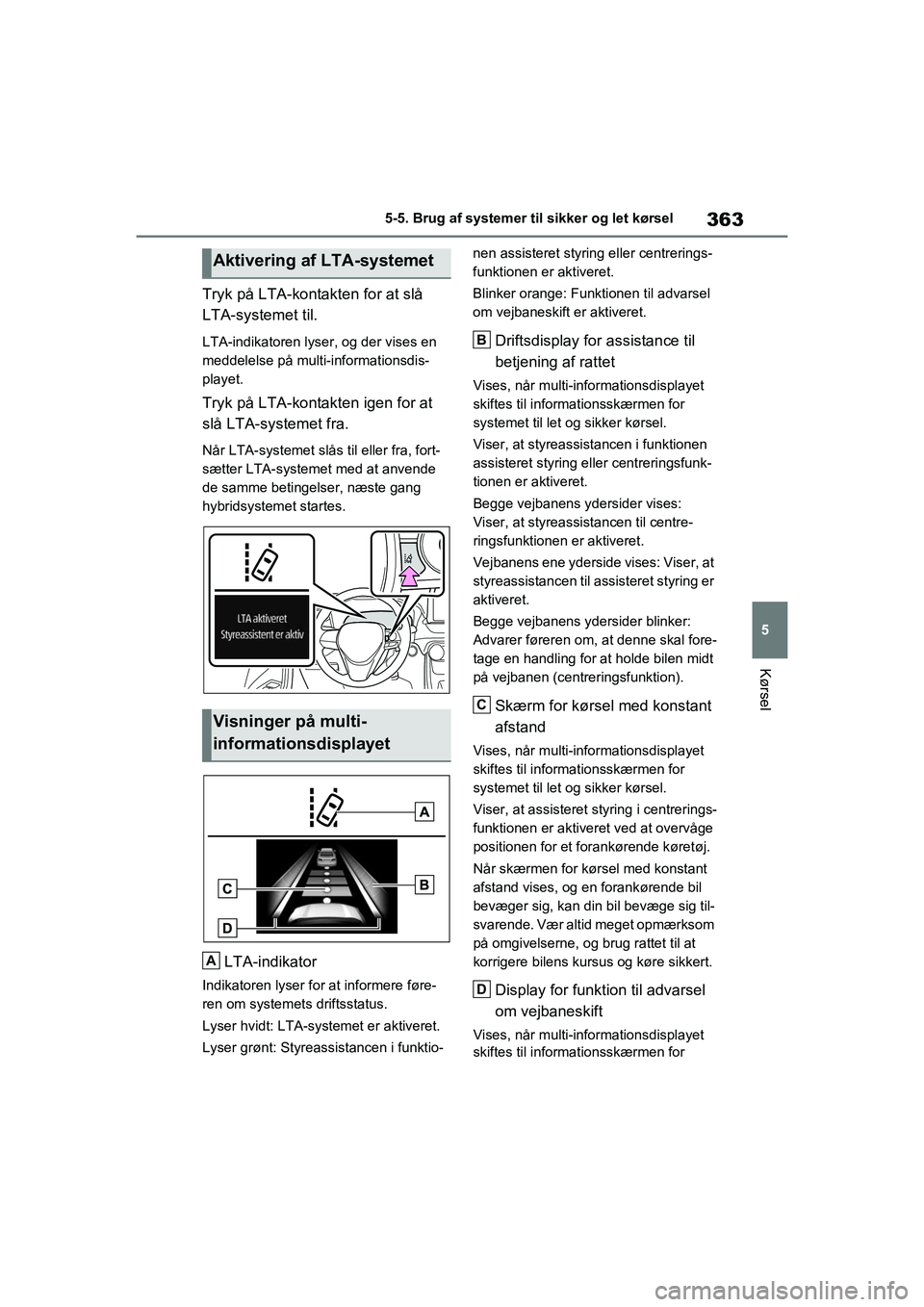

363
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
Tryk på LTA-kontakten for at slå
LTA-systemet til.
LTA-indikatoren lyser, og der vises en
meddelelse på multi-informationsdis-
playet.
Tryk på LTA-kontakten igen for at
slå LTA-systemet fra.
Når LTA-systemet slås
til eller fra, fort-
sætter LTA-systemet med at anvende
de samme betingelser, næste gang
hybridsystemet startes.
LTA-indikator
Indikatoren lyser for at informere føre-
ren om systemets driftsstatus.
Lyser hvidt: LTA-systemet er aktiveret.
Lyser grønt: Styreassi stancen i funktio-nen assisteret styring eller centrerings-
funktionen er aktiveret.
Blinker orange: Funktionen til advarsel
om vejbaneskift er aktiveret.
Driftsdisplay for assistance til
betjening af rattet
Vises, når multi-informationsdisplayet
skiftes til informationsskærmen for
systemet til let og sikker kørsel.
Viser, at styreassistancen i funktionen
assisteret styring eller centreringsfunk-
tionen er aktiveret.
Begge vejbanens ydersider vises:
Viser, at styreassistancen til centre-
ringsfunktionen er aktiveret.
Vejbanens ene yderside vises: Viser, at
styreassistancen til assisteret styring er
aktiveret.
Begge vejbanens ydersider blinker:
Advarer føreren om, at denne skal fore-
tage en handling for at holde bilen midt
på vejbanen (centreringsfunktion).
Skærm for kørsel med konstant
afstand
Vises, når multi-informationsdisplayet
skiftes til informationsskærmen for
systemet til let og sikker kørsel.
Viser, at assisteret
styring i centrerings-
funktionen er aktiveret ved at overvåge
positionen for et forankørende køretøj.
Når skærmen for kørsel med konstant
afstand vises, og en forankørende bil
bevæger sig, kan din bil bevæge sig til-
svarende. Vær alti d meget opmærksom
på omgivelserne, og brug rattet til at
korrigere bilens kursus og køre sikkert.
Display for funktion til advarsel
om vejbaneskift
Vises, når multi-informationsdisplayet
skiftes til informationsskærmen for
Aktivering af LTA-systemet
Visninger på multi-
informationsdisplayet
A
B
C
D
OM42E06DK.book Page 363 Thursday, February 18, 2021 5:07 PM

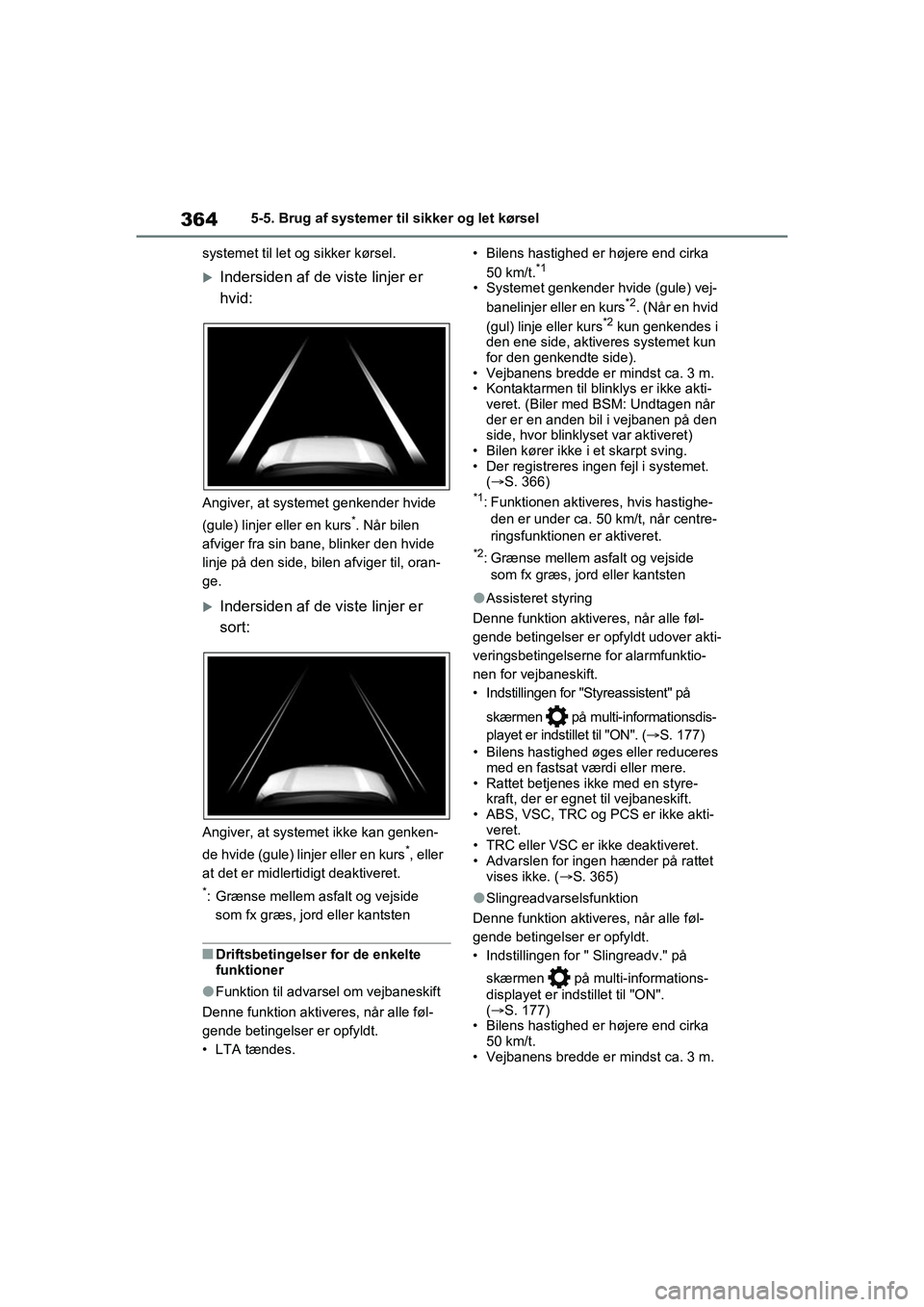

3645-5. Brug af systemer til sikker og let kørsel
systemet til let og sikker kørsel.
Indersiden af de viste linjer er
hvid:
Angiver, at systemet genkender hvide
(gule) linjer eller en kurs
*. Når bilen
afviger fra sin bane, blinker den hvide
linje på den side, bilen afviger til, oran-
ge.
Indersiden af de viste linjer er
sort:
Angiver, at systemet ikke kan genken-
de hvide (gule) linjer eller en kurs
*, eller
at det er midlertidigt deaktiveret.
*: Grænse mellem asfalt og vejside som fx græs, jord eller kantsten
nDriftsbetingelser for de enkelte
funktioner
lFunktion til advarsel om vejbaneskift
Denne funktion aktiveres, når alle føl-
gende betingelser er opfyldt.
• LTA tændes. • Bilens hastighed er højere end cirka
50 km/t.
*1
• Systemet genkender hvide (gule) vej-banelinjer eller en kurs*2. (Når en hvid
(gul) linje eller kurs*2 kun genkendes i
den ene side, aktiveres systemet kun
for den genkendte side).
• Vejbanens bredde er mindst ca. 3 m.
• Kontaktarmen til blinklys er ikke akti- veret. (Biler med BSM: Undtagen når
der er en anden bil i vejbanen på den
side, hvor blinklyset var aktiveret)
• Bilen kører ikke i et skarpt sving.
• Der registreres ingen fejl i systemet. (S. 366)
*1: Funktionen aktiveres, hvis hastighe-
den er under ca. 50 km/t, når centre-
ringsfunktionen er aktiveret.
*2: Grænse mellem asfalt og vejside som fx græs, jord eller kantsten
lAssisteret styring
Denne funktion aktiveres, når alle føl-
gende betingelser er opfyldt udover akti-
veringsbetingelserne for alarmfunktio-
nen for vejbaneskift.
• Indstillingen for "Styreassistent" på
skærmen på multi-informationsdis-
playet er indstillet til "ON". ( S. 177)
• Bilens hastighed øges eller reduceres med en fastsat værdi eller mere.
• Rattet betjenes ikke med en styre- kraft, der er egnet til vejbaneskift.
• ABS, VSC, TRC og PCS er ikke akti- veret.
• TRC eller VSC er ikke deaktiveret.
• Advarslen for ingen hænder på rattet
vises ikke. ( S. 365)
lSlingreadvarselsfunktion
Denne funktion aktiveres, når alle føl-
gende betingelser er opfyldt.
• Indstillingen for " Slingreadv." på
skærmen på multi-informations-
displayet er indstillet til "ON".
(S. 177)
• Bilens hastighed er højere end cirka 50 km/t.
• Vejbanens bredde er mindst ca. 3 m.
OM42E06DK.book Page 364 Thursday, February 18, 2021 5:07 PM
