333
5 5-3. Funcionamento das luzes e do limpa-vidros
Condução
5-3.Funcionamento das luzes e do limpa-vidros
Se acionar o interruptor , as
luzes acendem conforme se segue:
1 As luzes de mínimos, de
presença, da chapa de matrí-
cula e do painel de instrumentos
acendem.
2 As luzes dos faróis e todas
as luzes acima mencionadas
acendem.
3 As luzes dos faróis, as
luzes para circulação diurna
(P.333) e todas as luzes
acima mencionadas acendem e
apagam, automaticamente.
O modo Auto pode ser utilizado
quando
O interruptor Power estiver em ON.
Sistema de iluminação para circu-
lação diurna
Para que o seu veículo seja mais visível aos outros condutores durante a condu-
ção diurna, as luzes para circulação
diurna acendem automaticamente sem-
pre que colocar o sistema híbrido em
funcionamento e libertar o travão de
estacionamento com o interruptor dos
faróis na posição . (Iluminação
mais brilhante do que as luzes de míni-
mos.) As luzes para circulação diurna
não foram concebidas para serem utili-
zadas à noite.
Sensor de controlo dos faróis
O sensor pode não funcionar devida-
mente se estiver obstruído por um
objeto ou se afixar algo no para-brisas
que bloqueie o sensor. Estas situações
interferem com a capacidade do sensor
de detetar o nível da luz ambiente, o
que pode provocar uma avaria no sis-
tema automático dos faróis.
Sistema automático para desligar
os faróis
Quando o interruptor das luzes estiver
na posição ou : Os faróis e
as luzes de nevoeiro da frente desli-
gam se colocar o interruptor Power
em ACC ou OFF (desligado).
Quando o interruptor dos faróis esti-
ver na posição : Os faróis e todas
as luzes apagam depois de colocar o
interruptor Power em ACC ou OFF
(desligado).
Para voltar a ligar as luzes, coloque o
interruptor Power em LIG. ou coloque o
interruptor das luzes na posição
uma vez e, de seguida, novamente na
posição ou .
Sinal sonoro de aviso de luz
Quando colocar o interruptor Power em
ACC ou OFF (desligado) e abrir a porta
Interruptor dos faróis
Os faróis podem ser acionados
manual ou automaticamente.
Ligar os faróis
Page 342 of 678

3345-3. Funcionamento das luzes e do limpa-vidros
do condutor enquanto as luzes estive-
rem ligadas, soa um sinal sonoro.
Sistema de nivelamento automá-
tico dos faróis
O nível dos faróis é ajustado automati-
camente de acordo com o número de
passageiros e as condições de carga do
veículo, a fim de garantir que os faróis
não interferem com os outros utentes da
estrada.
Função de poupança da bateria de
12 volts
Para evitar a descarga da bateria de 12
volts, se os faróis e/ou as luzes de pre-
sença estiverem ligados quando
colocar o interruptor Power em OFF
(desligado), a função de poupança da
bateria de 12 volts entra em funciona-
mento e desliga, automaticamente,
todas as luzes ao fim de, cerca de, 20
minutos.
Nas situações que se seguem, a função
de poupança da bateria de 12 volts é
cancelada uma vez e, de seguida, reati-
vada. Todas as luzes apagam automati-
camente 20 minutos depois de a função
de poupança da bateria de 12 volts ter
sido reativada:
Quando acionar o interruptor dos
faróis.
Quando abrir ou fechar uma porta.
Se a indicação “Avaria no sistema
de faróis Dirija-se ao seu conces-
sionário” for exibida no mostrador
de informações múltiplas
O sistema pode estar avariado. Leve o seu
veículo a um concessionário Toyota autori-
zado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança.
Configuração
Algumas configurações (por ex. sensibi-
lidade do sensor de luz) podem ser alte-
radas.
(Configurações pessoais: P.637)
1Com os faróis ligados, empurre
a alavanca para a frente para
ligar os máximos.
Puxe a alavanca na sua direção até à
posição central para desligar os máxi-
mos.
2Puxe a alavanca na sua direção
e liberte-a para fazer código de
luzes uma vez.
Pode fazer código de luzes com os
faróis ligados ou desligados.
Este sistema permite que os faróis
fiquem ligados durante 30 segun-
dos quando colocar o interruptor
Power em OFF (desligado).
Puxe a alavanca na sua direção e
liberte-a com o interruptor dos
faróis na posição depois de
colocar o interruptor Power em
OFF (desligado).
Puxe a alavanca na sua direção e
liberte-a, novamente, para desligar as
luzes.ATENÇÃO
Para evitar a descarga da bateria
de 12 volts
Não deixe as luzes ligadas mais
tempo do que o necessário quando o
sistema híbrido estiver desligado.
Ligar os máximos
Sistema de iluminação pro-
longada
Page 343 of 678

335
5 5-3. Funcionamento das luzes e do limpa-vidros
Condução
*: Se equipado
1Prima o interruptor da Luz Auto-
mática de Máximos.
2Empurre a alavanca para a
frente com o interruptor dos
faróis na posição ou .
AHB (Luz Automática de
Máximos)*
A Luz Automática de Máximos
utiliza um sensor de câmara
integrado no veículo para ava-
liar a intensidade da ilumina-
ção pública, dos veículos que
circulam à sua frente, etc. e
liga e desliga os máximos
automaticamente, conforme
necessário.
AVISO
Limitações da Luz Automática de
Máximos
Não confie excessivamente na Luz
Automática de Máximos. Conduza
sempre com segurança tendo o cui-
dado de observar a área circundante e
de ligar ou desligar as luzes de máxi-
mos manualmente, se necessário.
Para evitar o funcionamento
incorreto da Luz Automática de
Máximos
Não sobrecarregue o veículo.
Ativar a Luz Automática de
Máximos
Page 344 of 678

3365-3. Funcionamento das luzes e do limpa-vidros
O indicador da luz automática de máxi-
mos acende quando o sistema estiver
em funcionamento.
Condições de funcionamento do
Sistema de Iluminação Adaptativa
da Luz Automática de Máximos
Quando todas as condições seguintes
são reunidas, a luz de máximos será
ligada, automaticamente, e o sistema
funciona (após cerca de 1 segundo):
• A velocidade do veículo é de aproxi-
madamente 30 km/h, ou superior.
• A área em frente do veículo está escura.
• Não existem veículos à frente com
luzes de presença ou faróis ligados.
• Existe muito pouca iluminação na
estrada à frente do veículo.
Quando todas as condições seguintes
são reunidas, as luzes de máximos
desliga-se automaticamente:
• A velocidade do veículo baixa para,
aproximadamente, 25 km/h, ou menos.
• A área à frente do veículo não está
escura.
• Há veículos à frente com faróis ou
luzes de presença ligados.
• Existe bastante iluminação na estrada
à frente do veículo.
Informação do sensor de deteção
da câmara
As luzes de máximos podem não des-
ligar, automaticamente, nas seguintes
situações:
• Quando os veículos à frente surgem
de repente, numa curva.
• Quando outro veículo se atravessa à
frente do seu.
• Quando os veículos à frente estão
ocultos devido a curvas sucessivas,
separadores ou árvores na berma da
estrada.
• Quando os veículos à frente surgem da
faixa mais afastada numa via larga.
• Quando os veículos à frente não têm
luzes.
As luzes de máximos podem desligar
se for detetado um veículo à frente
que está a utilizar as luzes de
nevoeiro, com os faróis desligados.
As luzes das casas, da rua, sinais de
trânsito e a luz dos cartazes ilumina-
dos, dos sinais luminosos e de outros
objetos refletores, podem fazer com
que as luzes de máximos mudem
para o sombreado da luz dos máxi-
mos, que as luzes de máximos não
mudem para o sombreado da luz dos
máximos ou alterar a área que não
está iluminada.
Os seguintes fatores podem afetar o
tempo necessário para ligar ou desli-
gar as luzes de máximos ou a veloci-
dade à qual as áreas não iluminadas
mudam:
• O brilho dos faróis, luzes de nevoeiro
e luzes de presença dos veículos à
frente
• O movimento e a direção dos veículos
à frente
• Quando um veículo à frente só tem
luzes operacionais de um lado
• Quando um veículo à frente é um veí-
culo de duas rodas
• O estado da estrada (declives, curvas,
estado da superfície da estrada, etc.)
• O número de passageiros e a quanti-
dade de bagagem
O controlo da distribuição da luz dos
faróis pode mudar inesperadamente.
Bicicletas ou objetos semelhantes
podem não ser detetados.
Nas seguintes situações, o sistema
pode não ser capaz de detetar corre-
tamente o nível de luminosidade cir-
cundante. Tal pode fazer com que os
máximos continuem ligados ou que os
máximos pisquem ou encandeiam os
peões ou os veículos à frente. Neste
caso, é necessário alternar, manual-
mente, entre máximos e médios.
• Quando conduz com mau tempo
(chuva forte, neve, nevoeiro, tempes-
tades de areia, etc.)
• Quando o para-brisas está obscure-
cido pelo nevoeiro, neblina, gelo, suji-
dade, etc.
• Quando o para-brisas está rachado
ou danificado.
• Quando o sensor da câmara está
deformado ou sujo.
• Quando a temperatura do sensor da
câmara está extremamente elevada.
• Quando os níveis de luminosidade cir-
Page 345 of 678

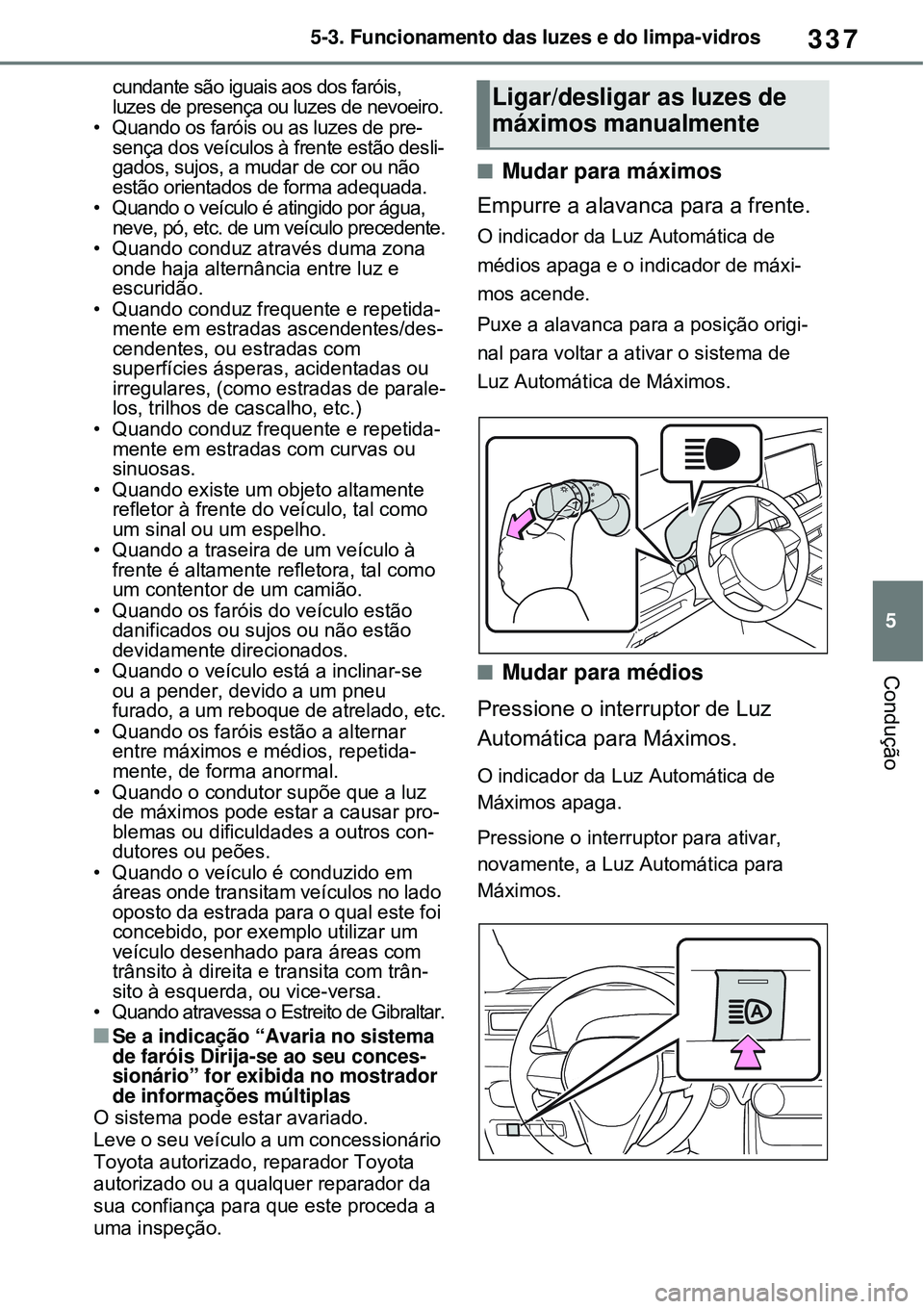

337
5 5-3. Funcionamento das luzes e do limpa-vidros
Condução
cundante são iguais aos dos faróis,
luzes de presença ou luzes de nevoeiro.
• Quando os faróis ou as luzes de pre-
sença dos veículos à frente estão desli-
gados, sujos, a mudar de cor ou não
estão orientados de forma adequada.
• Quando o veículo é atingido por água,
neve, pó, etc. de um veículo precedente.
• Quando conduz através duma zona
onde haja alternância entre luz e
escuridão.
• Quando conduz frequente e repetida-
mente em estradas ascendentes/des-
cendentes, ou estradas com
superfícies ásperas, acidentadas ou
irregulares, (como estradas de parale-
los, trilhos de cascalho, etc.)
• Quando conduz frequente e repetida-
mente em estradas com curvas ou
sinuosas.
• Quando existe um objeto altamente
refletor à frente do veículo, tal como
um sinal ou um espelho.
• Quando a traseira de um veículo à
frente é altamente refletora, tal como
um contentor de um camião.
• Quando os faróis do veículo estão
danificados ou sujos ou não estão
devidamente direcionados.
• Quando o veículo está a inclinar-se
ou a pender, devido a um pneu
furado, a um reboque de atrelado, etc.
• Quando os faróis estão a alternar
entre máximos e médios, repetida-
mente, de forma anormal.
• Quando o condutor supõe que a luz
de máximos pode estar a causar pro-
blemas ou dificuldades a outros con-
dutores ou peões.
• Quando o veículo é conduzido em
áreas onde transitam veículos no lado
oposto da estrada para o qual este foi
concebido, por exemplo utilizar um
veículo desenhado para áreas com
trânsito à direita e transita com trân-
sito à esquerda, ou vice-versa.
• Quando atravessa o Estreito de Gibraltar.
Se a indicação “Avaria no sistema
de faróis Dirija-se ao seu conces-
sionário” for exibida no mostrador
de informações múltiplas
O sistema pode estar avariado.
Leve o seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda a
uma inspeção.
Mudar para máximos
Empurre a alavanca para a frente.
O indicador da Luz Automática de
médios apaga e o indicador de máxi-
mos acende.
Puxe a alavanca para a posição origi-
nal para voltar a ativar o sistema de
Luz Automática de Máximos.
Mudar para médios
Pressione o interruptor de Luz
Automática para Máximos.
O indicador da Luz Automática de
Máximos apaga.
Pressione o interruptor para ativar,
novamente, a Luz Automática para
Máximos.
Ligar/desligar as luzes de
máximos manualmente
Page 346 of 678

3385-3. Funcionamento das luzes e do limpa-vidros

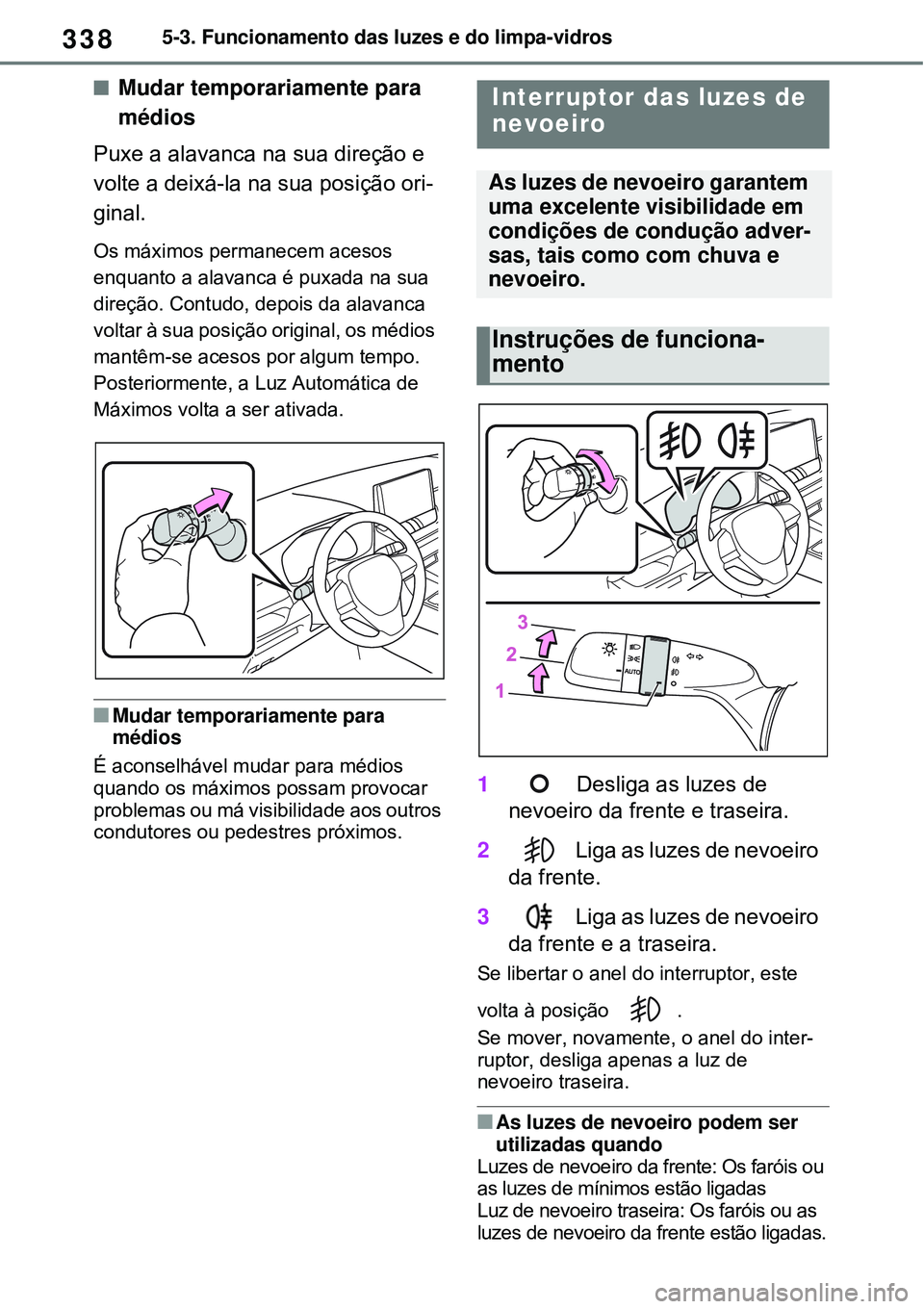

Mudar temporariamente para
médios
Puxe a alavanca na sua direção e
volte a deixá-la na sua posição ori-
ginal.
Os máximos permanecem acesos
enquanto a alavanca é puxada na sua
direção. Contudo, depois da alavanca
voltar à sua posição original, os médios
mantêm-se acesos por algum tempo.
Posteriormente, a Luz Automática de
Máximos volta a ser ativada.
Mudar temporariamente para
médios
É aconselhável mudar para médios
quando os máximos possam provocar
problemas ou má visibilidade aos outros
condutores ou pedestres próximos.
1 Desliga as luzes de
nevoeiro da frente e traseira.
2 Liga as luzes de nevoeiro
da frente.
3 Liga as luzes de nevoeiro
da frente e a traseira.
Se libertar o anel do interruptor, este
volta à posição .
Se mover, novamente, o anel do inter-
ruptor, desliga apenas a luz de
nevoeiro traseira.
As luzes de nevoeiro podem ser
utilizadas quando
Luzes de nevoeiro da frente: Os faróis ou
as luzes de mínimos estão ligadas
Luz de nevoeiro traseira: Os faróis ou as
luzes de nevoeiro da frente estão ligadas.
Interruptor das luzes de
nevoeiro
As luzes de nevoeiro garantem
uma excelente visibilidade em
condições de condução adver-
sas, tais como com chuva e
nevoeiro.
Instruções de funciona-
mento
Page 347 of 678

339
5 5-3. Funcionamento das luzes e do limpa-vidros
Condução
Se acionar a alavanca,
move o lava ou limpa-para-brisas
conforme se segue.
1 Desligado
2 Funcionamento com sen-
sor de chuva
3 Funcionamento a baixa
velocidade
4 Funcionamento a alta velo-
cidade
5 Funcionamento temporário
Quando selecionar o modo “AUTO”, as
escovas entram automaticamente em
funcionamento sempre que o sensor
detetar queda de chuva. O sistema
ajusta automaticamente o funciona-
mento de acordo com a quantidade de
chuva e a velocidade do veículo.
A sensibilidade do sensor pode ser
ajustada selecionando “AUTO".
6Aumenta a sensibilidade
7Diminui a sensibilidade
8 Funcionamento duplo de
lavagem/limpeza
Se puxar a alavanca aciona o lava e
limpa-para-brisas.
O limpa-para-brisas funciona, automatica-
mente, duas vezes depois dos esguichos.
Veículos com limpa-faróis: Quando o
interruptor Power estiver em ON (LIG.)
e os faróis estiverem ligados, se puxar
a alavanca e a mantiver nessa posição,
os limpa-faróis funcionam uma vez. De
seguida, os limpa-faróis são acionados
a cada 5 vezes que puxar a alavanca.
Limpa e lava para-brisas
Se mover a alavanca, pode
alternar entre o funcionamento
automático e o funcionamento
manual ou pode utilizar o lava
para-brisas.
ATENÇÃO
Quando o para-brisas está seco
Não utilize o limpa-para-brisas, uma
vez que pode danificar o vidro.
Funcionamento da alavanca
do limpa-vidros
Page 348 of 678

3405-3. Funcionamento das luzes e do limpa-vidros
Os limpa e lava para-brisas podem
ser utilizados quando
O interruptor Power estiver em ON.
Efeitos da velocidade do veículo no
funcionamento do limpa-para-brisas
A seleção do funcionamento das esco-
vas do para-brisas a baixa velocidade,
faz com que o funcionamento mude
entre baixa velocidade e intermitente
quando o veículo está parado. (Con-
tudo, quando o sensor de sensibilidade
é ajustado para o nível máximo, o modo
não muda.)
Sensor de chuva
O sensor de chuva avalia a quantidade
de gotas* que estão no para-brisas.
Existe um sensor ótico. Este pode não
funcionar devidamente quando a luz
solar do nascer do sol ou do pôr do sol
incidir sobre o para-brisas, ou se existi-
rem insetos, etc. no para-brisas.
Se colocar o interruptor dos limpa-
vidros na posição “AUTO” enquanto o
interruptor Power estiver no modo
ON, o limpa-vidros funciona uma vez
para mostrar que o modo “AUTO”
está ativado.
Se a sensibilidade do sensor for
aumentada, o limpa-vidros pode fun-
cionar uma vez para indicar que
houve uma alteração na sensibilidade
do sensor.
Se a temperatura do sensor de chuva
for de 85º C ou superior, ou -10ºC ou
inferior, o limpa-vidros pode não fun-
cionar automaticamente. Neste caso,
acione o limpa-vidros em qualquer
modo menos no modo “AUTO”.
*: Dependendo da região a que se des-
tina, este pode estar do lado oposto.
Se não sair líquido limpa-vidros
pelos orifícios
Se houver líquido limpa-vidros no respe-
tivo reservatório, verifique se os esgui-
chos não estão obstruídos.
Aquecimento dos esguichos (se
equipado)
O aquecimento dos esguichos entra em
funcionamento para evitar que o esgui-
cho congele quando a temperatura
exterior for igual ou inferior a 5ºC e o
interruptor Power estiver em ON.
AVISO
Prevenção relativamente à utili-
zação do limpa-para-brisas no
modo “AUTO”
O limpa-para-brisas pode funcionar
inesperadamente se tocar no sensor
ou se o para-brisas for sujeito a vibra-
ções enquanto estiver no modo
“AUTO”. Tenha cuidado para que os
seus dedos ou algo não fique preso
no limpa-para-brisas.
Prevenção na utilização do
líquido lava vidros
Quando estiver frio, não utilize o
líquido lava vidros até que o para-bri-
sas aqueça. O líquido pode congelar
no para-brisas e comprometer a visi-
bilidade. Esta situação pode provocar
um acidente, resultando em morte ou
ferimentos graves.
Quando o aquecimento dos
esguichos estiver em funciona-
mento (se equipado)
Não toque na área que circunda os
esguichos, uma vez que estes podem
ficar muito quentes e poderá quei-
mar-se.
ATENÇÃO
Quando o depósito do líquido de
limpeza estiver vazio
Não acione o interruptor continua-
mente, uma vez que a bomba do
líquido de limpeza pode sobreaquecer.
Page 349 of 678

341
5 5-3. Funcionamento das luzes e do limpa-vidros
Condução

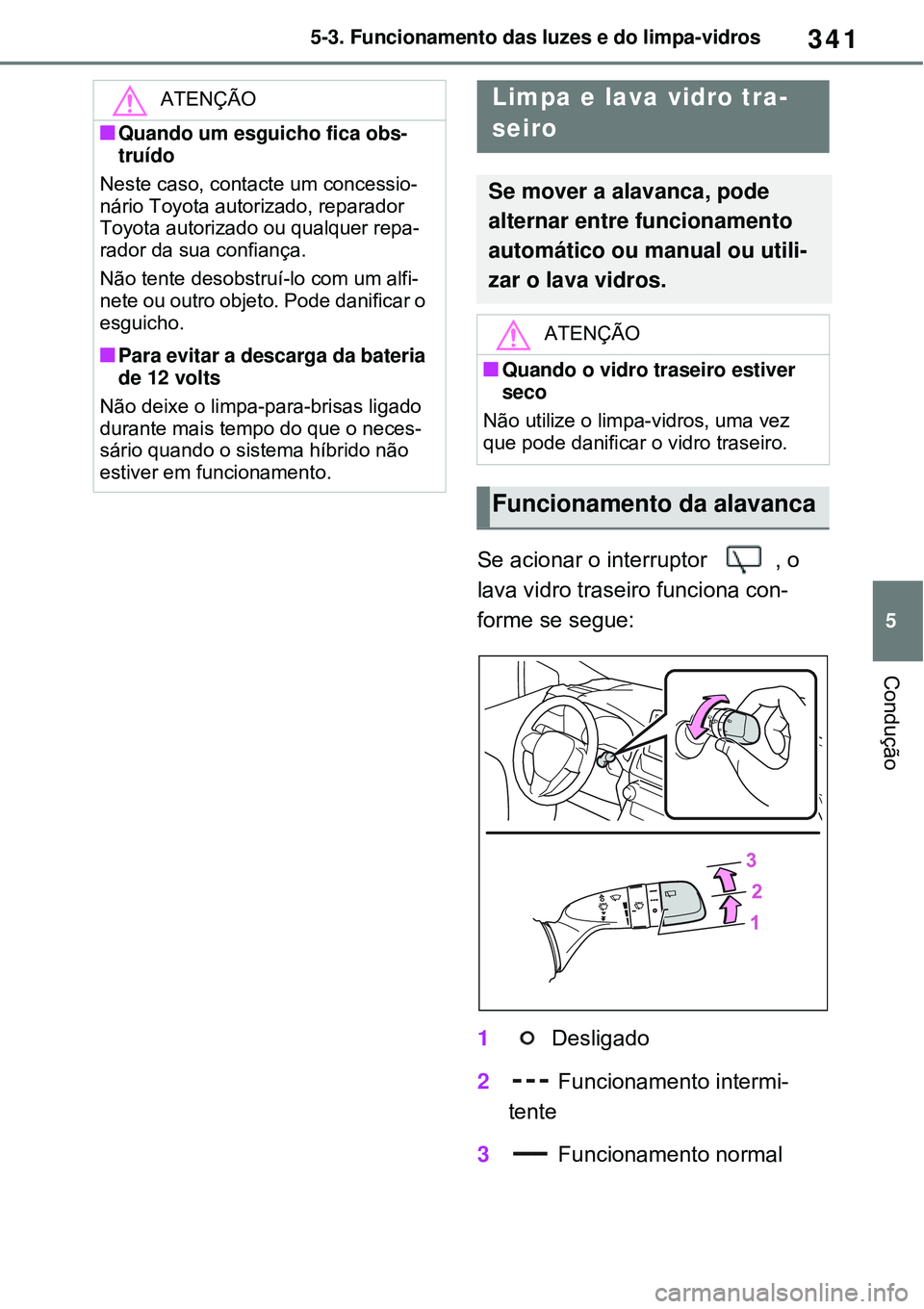

Se acionar o interruptor , o
lava vidro traseiro funciona con-
forme se segue:
1 Desligado
2 Funcionamento intermi-
tente
3 Funcionamento normal
ATENÇÃO
Quando um esguicho fica obs-
truído
Neste caso, contacte um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou qualquer repa-
rador da sua confiança.
Não tente desobstruí-lo com um alfi-
nete ou outro objeto. Pode danificar o
esguicho.
Para evitar a descarga da bateria
de 12 volts
Não deixe o limpa-para-brisas ligado
durante mais tempo do que o neces-
sário quando o sistema híbrido não
estiver em funcionamento.
Limpa e lava vidro tra-
seiro
Se mover a alavanca, pode
alternar entre funcionamento
automático ou manual ou utili-
zar o lava vidros.
ATENÇÃO
Quando o vidro traseiro estiver
seco
Não utilize o limpa-vidros, uma vez
que pode danificar o vidro traseiro.
Funcionamento da alavanca
Page 350 of 678

3425-3. Funcionamento das luzes e do limpa-vidros

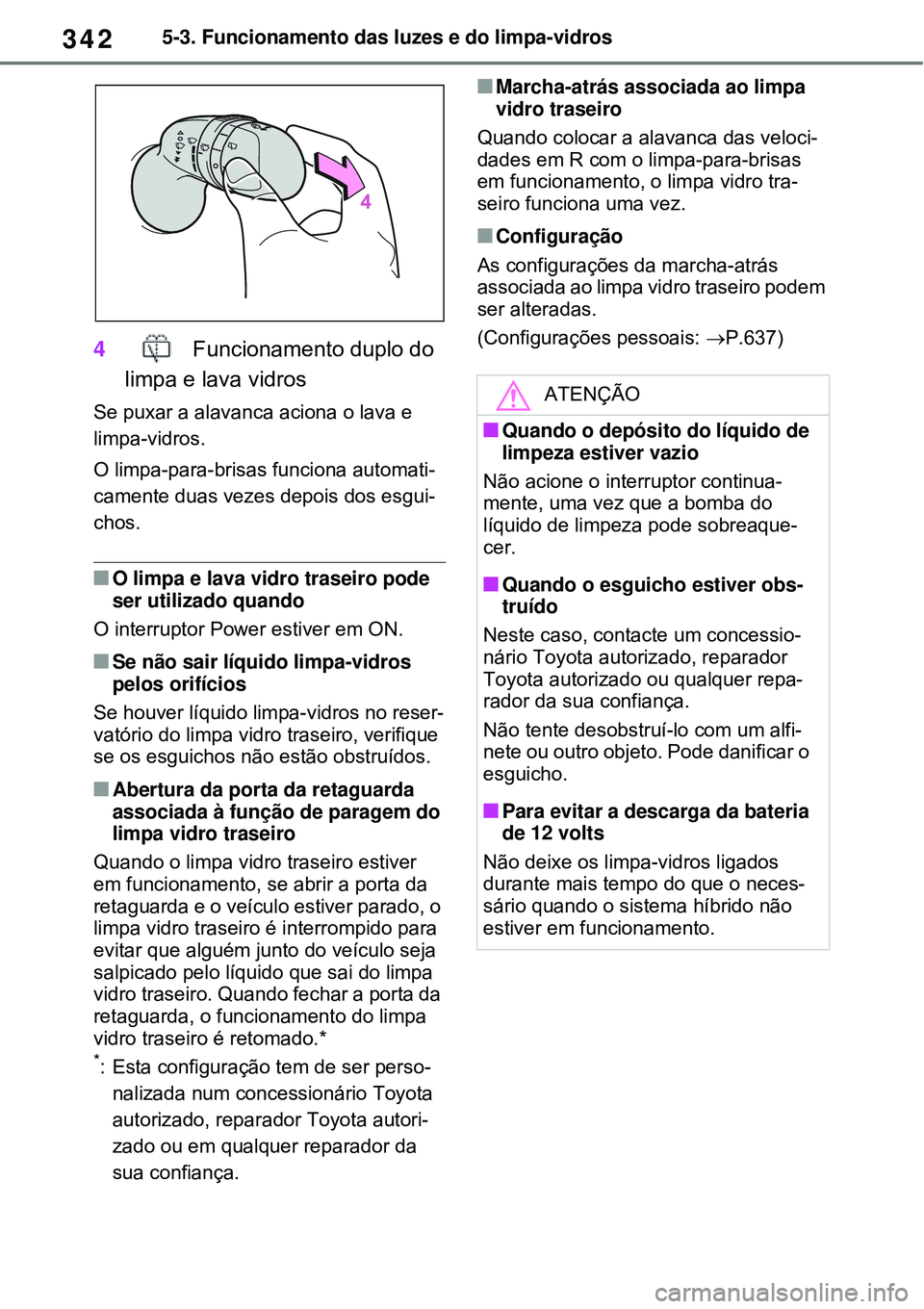

4 Funcionamento duplo do
limpa e lava vidros
Se puxar a alavanca aciona o lava e
limpa-vidros.
O limpa-para-brisas funciona automati-
camente duas vezes depois dos esgui-
chos.
O limpa e lava vidro traseiro pode
ser utilizado quando
O interruptor Power estiver em ON.
Se não sair líquido limpa-vidros
pelos orifícios
Se houver líquido limpa-vidros no reser-
vatório do limpa vidro traseiro, verifique
se os esguichos não estão obstruídos.
Abertura da porta da retaguarda
associada à função de paragem do
limpa vidro traseiro
Quando o limpa vidro traseiro estiver
em funcionamento, se abrir a porta da
retaguarda e o veículo estiver parado, o
limpa vidro traseiro é interrompido para
evitar que alguém junto do veículo seja
salpicado pelo líquido que sai do limpa
vidro traseiro. Quando fechar a porta da
retaguarda, o funcionamento do limpa
vidro traseiro é retomado.*
*: Esta configuração tem de ser perso-
nalizada num concessionário Toyota
autorizado, reparador Toyota autori-
zado ou em qualquer reparador da
sua confiança.
Marcha-atrás associada ao limpa
vidro traseiro
Quando colocar a alavanca das veloci-
dades em R com o limpa-para-brisas
em funcionamento, o limpa vidro tra-
seiro funciona uma vez.
Configuração
As configurações da marcha-atrás
associada ao limpa vidro traseiro podem
ser alteradas.
(Configurações pessoais: P.637)
ATENÇÃO
Quando o depósito do líquido de
limpeza estiver vazio
Não acione o interruptor continua-
mente, uma vez que a bomba do
líquido de limpeza pode sobreaque-
cer.
Quando o esguicho estiver obs-
truído
Neste caso, contacte um concessio-
nário Toyota autorizado, reparador
Toyota autorizado ou qualquer repa-
rador da sua confiança.
Não tente desobstruí-lo com um alfi-
nete ou outro objeto. Pode danificar o
esguicho.
Para evitar a descarga da bateria
de 12 volts
Não deixe os limpa-vidros ligados
durante mais tempo do que o neces-
sário quando o sistema híbrido não
estiver em funcionamento.
