TOYOTA RAV4 PLUG-IN HYBRID 2021 Manual de utilização (in Portuguese)

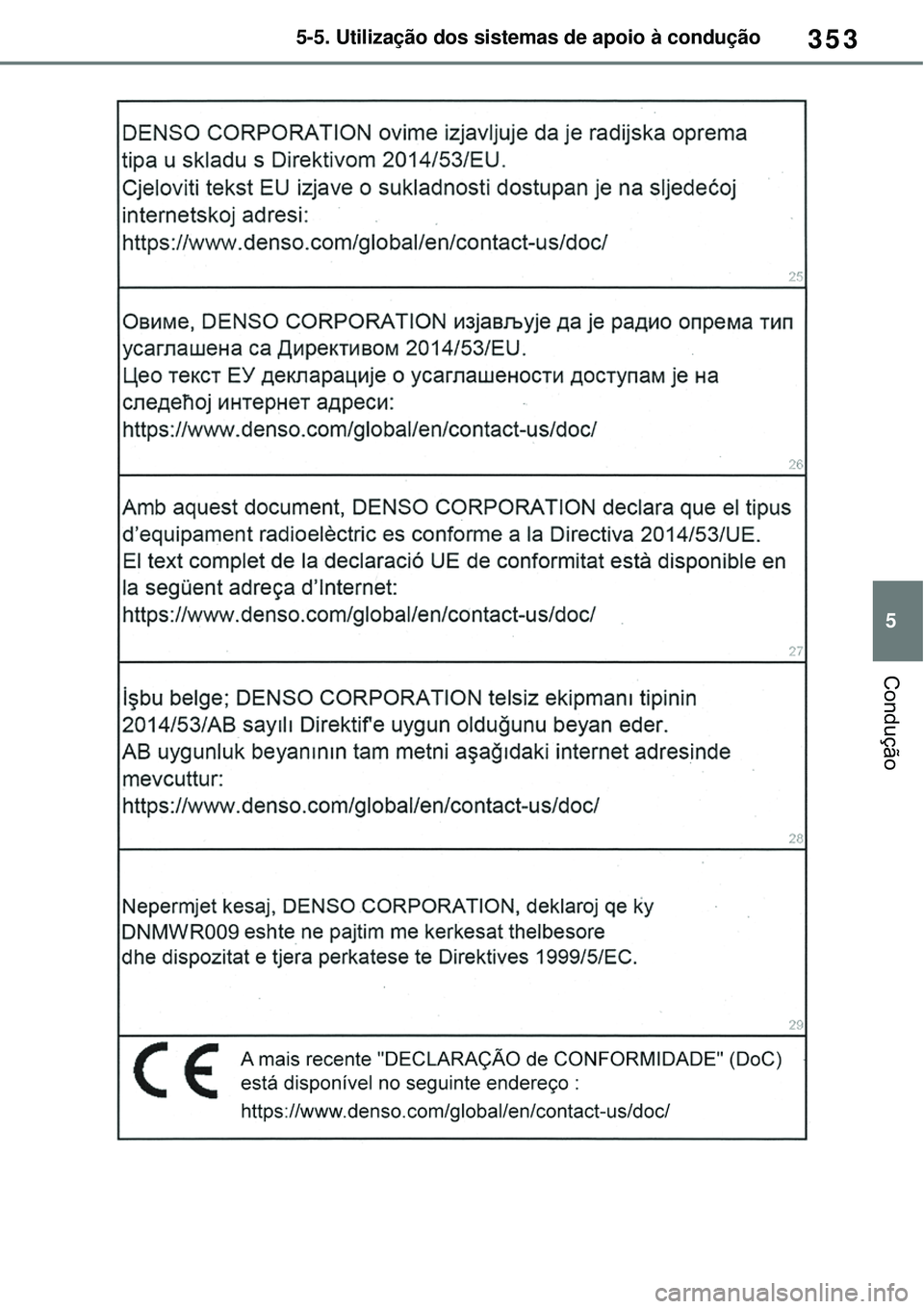

353
5 5-5. Utilização dos sistemas de apoio à condução
Condução

3545-5. Utilização dos sistemas de apoio à condução
Para veículos vendidos na Ucrânia
Se for exibida uma mensagem de aviso no mostrador de informações múlti-
plas
O sistema pode ficar, temporariamente, indisponível ou pode estar avariado.
Nas seguintes situações, execute as ações especificadas na tabela. Quando as
condições de funcionamento normal forem detetadas, a mensagem desaparece e
o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
SituaçãoAções
Quando a área à volta do sensor estiver
coberta com sujidade, humidade (emba-
ciada, com condensação, gelo, etc.) ou
outro tipo de impurezasPara limpar a parte do para-brisas à
frente da câmara da frente, utilize o
limpa-para-brisas ou o desembaciador
do sistema do ar condicionado
(P.453).

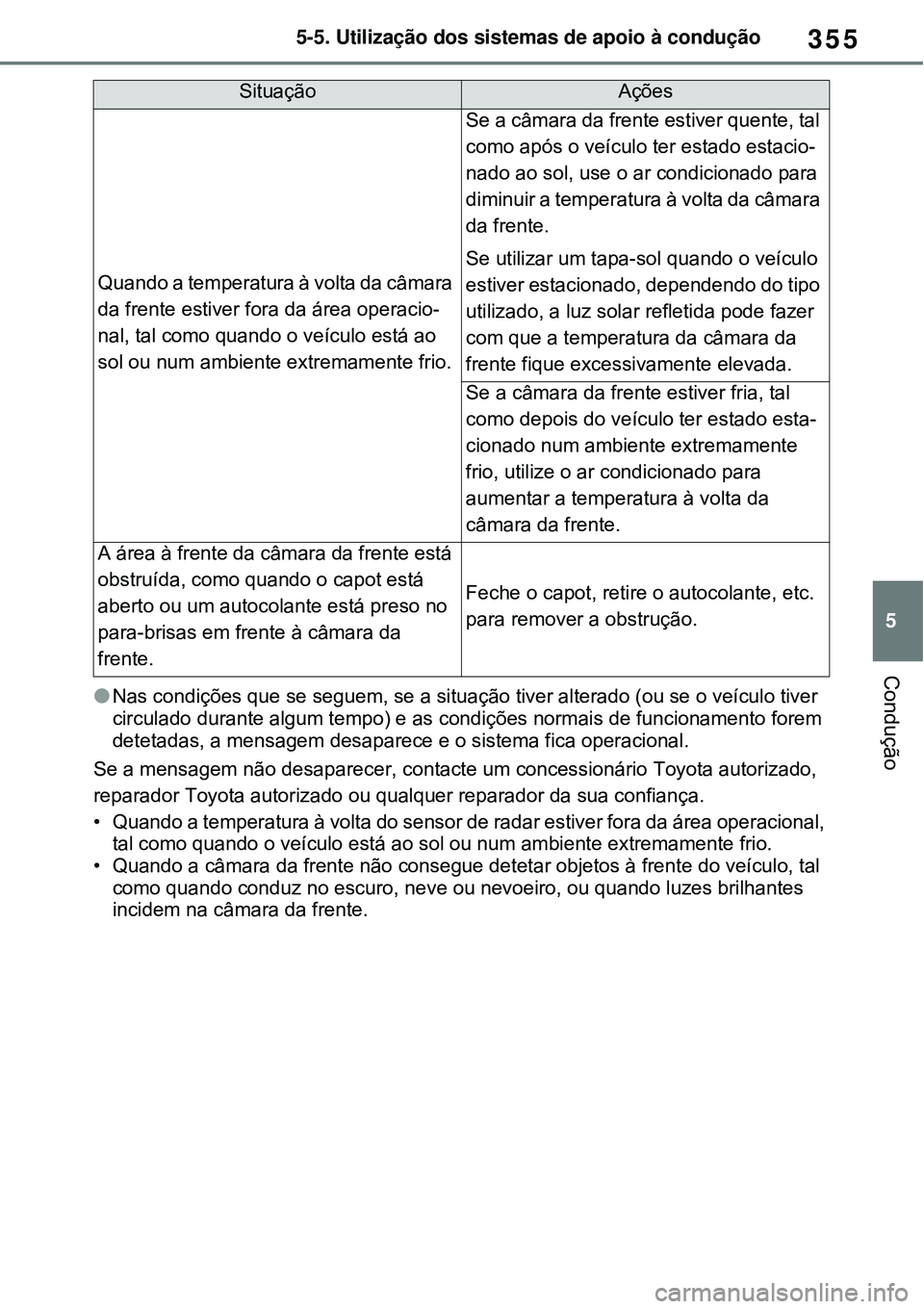

355
5 5-5. Utilização dos sistemas de apoio à condução
Condução
Nas condições que se seguem, se a situação tiver alterado (ou se o veículo tiver
circulado durante algum tempo) e as condições normais de funcionamento forem
detetadas, a mensagem desaparece e o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
• Quando a temperatura à volta do sensor de radar estiver fora da área operacional,
tal como quando o veículo está ao sol ou num ambiente extremamente frio.
• Quando a câmara da frente não consegue detetar objetos à frente do veículo, tal
como quando conduz no escuro, neve ou nevoeiro, ou quando luzes brilhantes
incidem na câmara da frente.
Quando a temperatura à volta da câmara
da frente estiver fora da área operacio-
nal, tal como quando o veículo está ao
sol ou num ambiente extremamente frio.
Se a câmara da frente estiver quente, tal
como após o veículo ter estado estacio-
nado ao sol, use o ar condicionado para
diminuir a temperatura à volta da câmara
da frente.
Se utilizar um tapa-sol quando o veículo
estiver estacionado, dependendo do tipo
utilizado, a luz solar refletida pode fazer
com que a temperatura da câmara da
frente fique excessivamente elevada.
Se a câmara da frente estiver fria, tal
como depois do veículo ter estado esta-
cionado num ambiente extremamente
frio, utilize o ar condicionado para
aumentar a temperatura à volta da
câmara da frente.
A área à frente da câmara da frente está
obstruída, como quando o capot está
aberto ou um autocolante está preso no
para-brisas em frente à câmara da
frente.
Feche o capot, retire o autocolante, etc.
para remover a obstrução.
SituaçãoAções

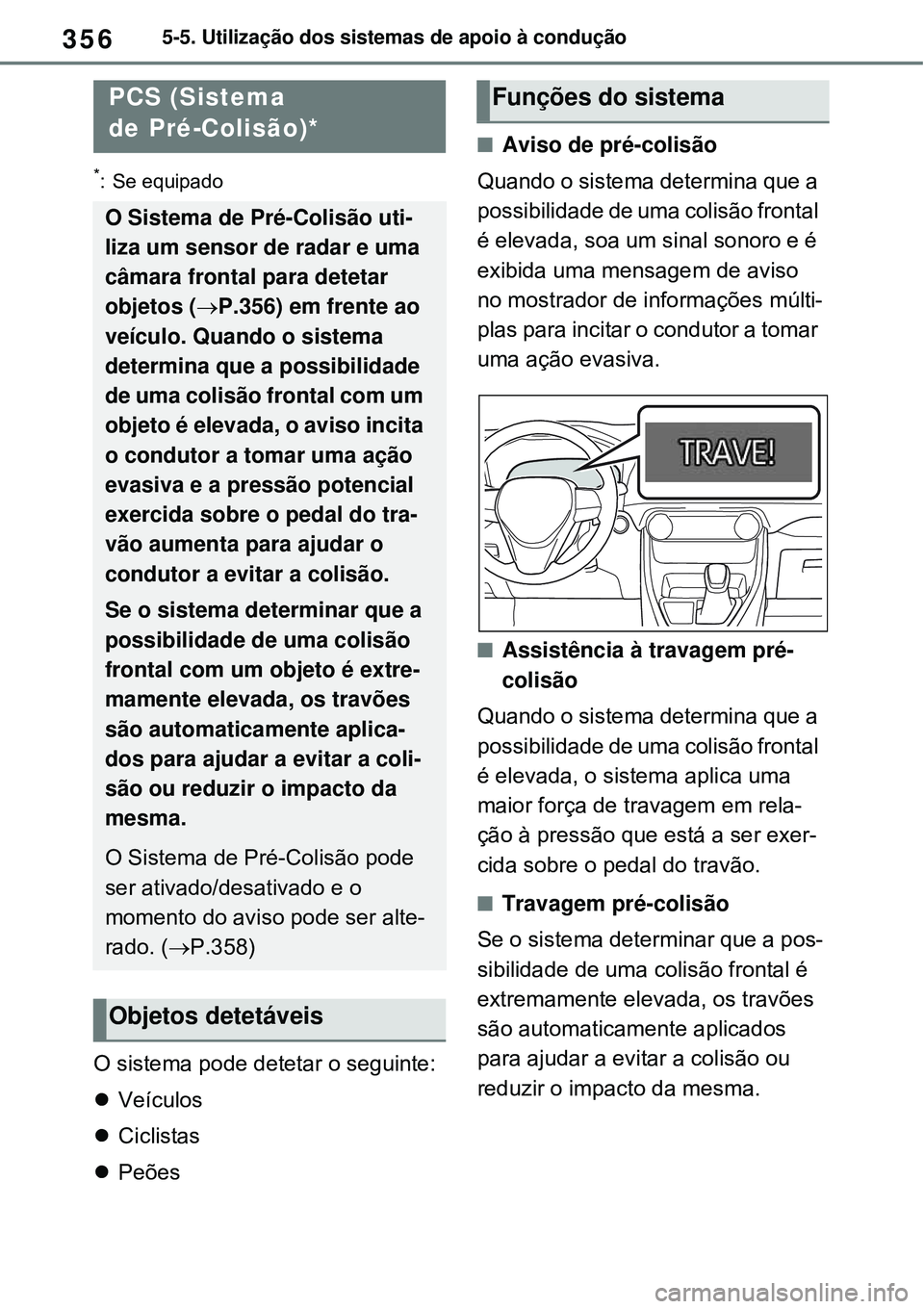

3565-5. Utilização dos sistemas de apoio à condução
*: Se equipado
O sistema pode detetar o seguinte:
Veículos
Ciclistas
Peões
Aviso de pré-colisão
Quando o sistema determina que a
possibilidade de uma colisão frontal
é elevada, soa um sinal sonoro e é
exibida uma mensagem de aviso
no mostrador de informações múlti-
plas para incitar o condutor a tomar
uma ação evasiva.
Assistência à travagem pré-
colisão
Quando o sistema determina que a
possibilidade de uma colisão frontal
é elevada, o sistema aplica uma
maior força de travagem em rela-
ção à pressão que está a ser exer-
cida sobre o pedal do travão.
Travagem pré-colisão
Se o sistema determinar que a pos-
sibilidade de uma colisão frontal é
extremamente elevada, os travões
são automaticamente aplicados
para ajudar a evitar a colisão ou
reduzir o impacto da mesma.
PCS (Sistema
de Pré-Colisão)*
O Sistema de Pré-Colisão uti-
liza um sensor de radar e uma
câmara frontal para detetar
objetos (P.356) em frente ao
veículo. Quando o sistema
determina que a possibilidade
de uma colisão frontal com um
objeto é elevada, o aviso incita
o condutor a tomar uma ação
evasiva e a pressão potencial
exercida sobre o pedal do tra-
vão aumenta para ajudar o
condutor a evitar a colisão.
Se o sistema determinar que a
possibilidade de uma colisão
frontal com um objeto é extre-
mamente elevada, os travões
são automaticamente aplica-
dos para ajudar a evitar a coli-
são ou reduzir o impacto da
mesma.
O Sistema de Pré-Colisão pode
ser ativado/desativado e o
momento do aviso pode ser alte-
rado. (P.358)
Objetos detetáveis
Funções do sistema

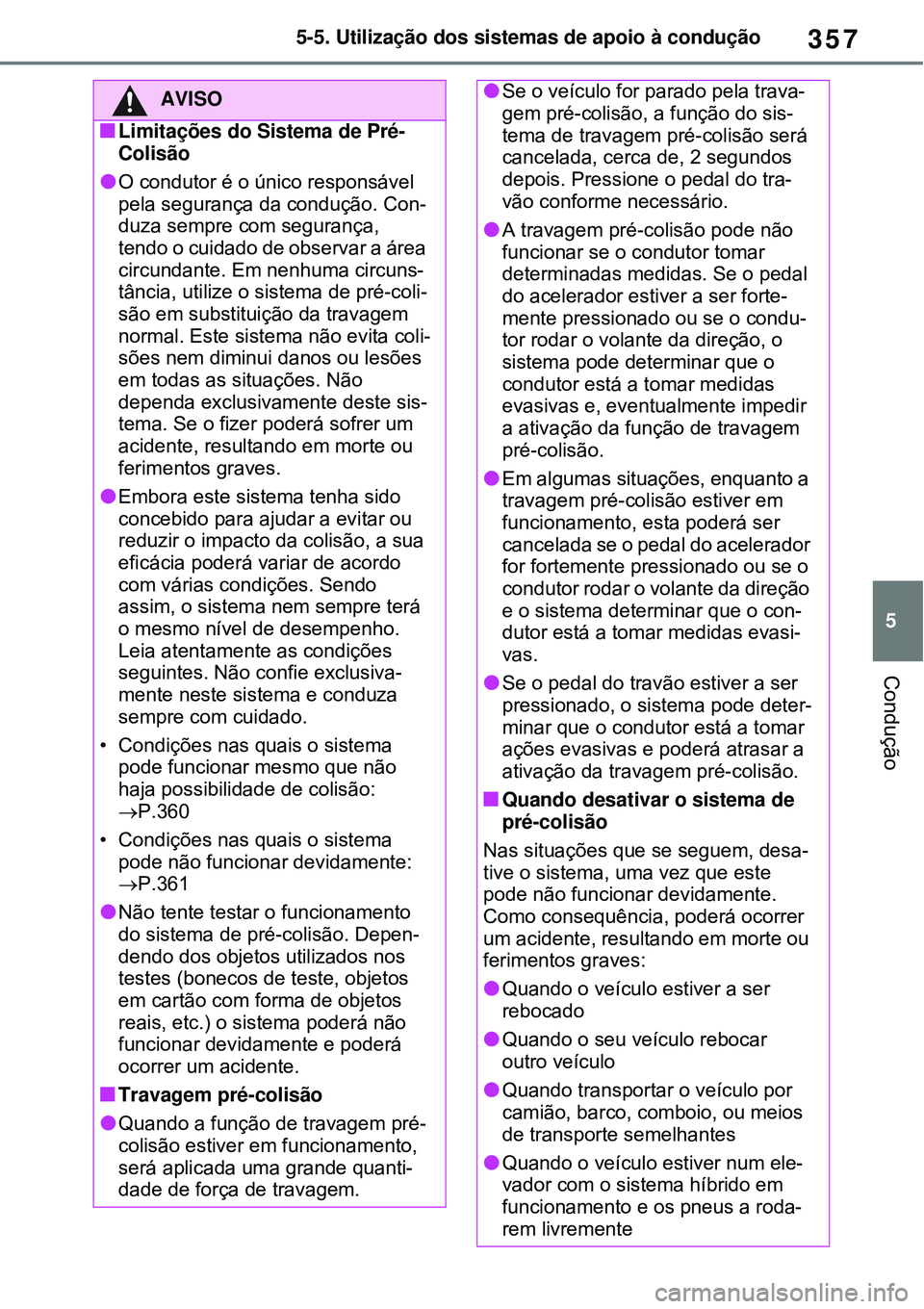

357
5 5-5. Utilização dos sistemas de apoio à condução
Condução
AVISO
Limitações do Sistema de Pré-
Colisão
O condutor é o único responsável
pela segurança da condução. Con-
duza sempre com segurança,
tendo o cuidado de observar a área
circundante. Em nenhuma circuns-
tância, utilize o sistema de pré-coli-
são em substituição da travagem
normal. Este sistema não evita coli-
sões nem diminui danos ou lesões
em todas as situações. Não
dependa exclusivamente deste sis-
tema. Se o fizer poderá sofrer um
acidente, resultando em morte ou
ferimentos graves.
Embora este sistema tenha sido
concebido para ajudar a evitar ou
reduzir o impacto da colisão, a sua
eficácia poderá variar de acordo
com várias condições. Sendo
assim, o sistema nem sempre terá
o mesmo nível de desempenho.
Leia atentamente as condições
seguintes. Não confie exclusiva-
mente neste sistema e conduza
sempre com cuidado.
• Condições nas quais o sistema
pode funcionar mesmo que não
haja possibilidade de colisão:
P.360
• Condições nas quais o sistema
pode não funcionar devidamente:
P.361
Não tente testar o funcionamento
do sistema de pré-colisão. Depen-
dendo dos objetos utilizados nos
testes (bonecos de teste, objetos
em cartão com forma de objetos
reais, etc.) o sistema poderá não
funcionar devidamente e poderá
ocorrer um acidente.
Travagem pré-colisão
Quando a função de travagem pré-
colisão estiver em funcionamento,
será aplicada uma grande quanti-
dade de força de travagem.
Se o veículo for parado pela trava-
gem pré-colisão, a função do sis-
tema de travagem pré-colisão será
cancelada, cerca de, 2 segundos
depois. Pressione o pedal do tra-
vão conforme necessário.
A travagem pré-colisão pode não
funcionar se o condutor tomar
determinadas medidas. Se o pedal
do acelerador estiver a ser forte-
mente pressionado ou se o condu-
tor rodar o volante da direção, o
sistema pode determinar que o
condutor está a tomar medidas
evasivas e, eventualmente impedir
a ativação da função de travagem
pré-colisão.
Em algumas situações, enquanto a
travagem pré-colisão estiver em
funcionamento, esta poderá ser
cancelada se o pedal do acelerador
for fortemente pressionado ou se o
condutor rodar o volante da direção
e o sistema determinar que o con-
dutor está a tomar medidas evasi-
vas.
Se o pedal do travão estiver a ser
pressionado, o sistema pode deter-
minar que o condutor está a tomar
ações evasivas e poderá atrasar a
ativação da travagem pré-colisão.
Quando desativar o sistema de
pré-colisão
Nas situações que se seguem, desa-
tive o sistema, uma vez que este
pode não funcionar devidamente.
Como consequência, poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves:
Quando o veículo estiver a ser
rebocado
Quando o seu veículo rebocar
outro veículo
Quando transportar o veículo por
camião, barco, comboio, ou meios
de transporte semelhantes
Quando o veículo estiver num ele-
vador com o sistema híbrido em
funcionamento e os pneus a roda-
rem livremente

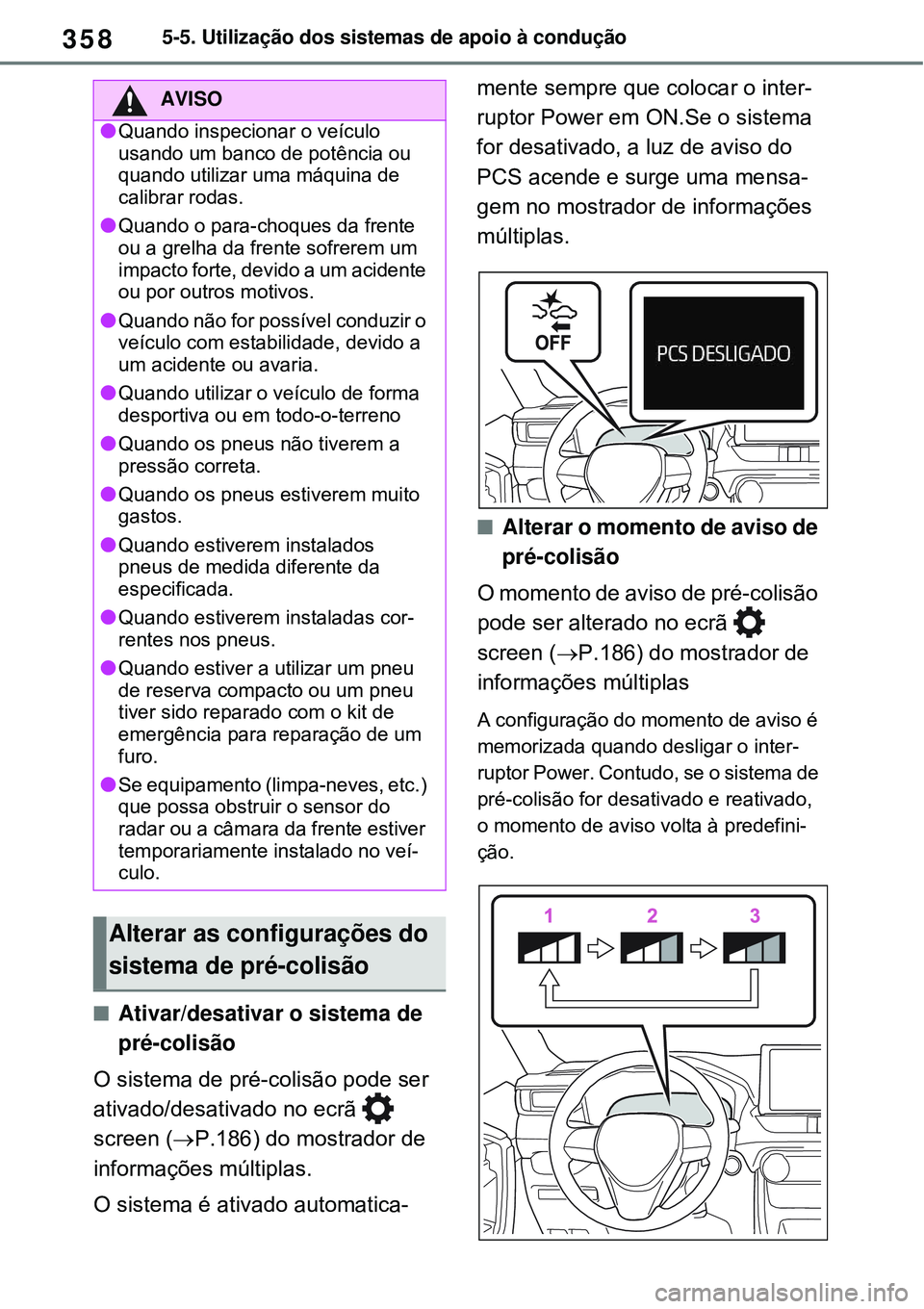

3585-5. Utilização dos sistemas de apoio à condução
Ativar/desativar o sistema de
pré-colisão
O sistema de pré-colisão pode ser
ativado/desativado no ecrã
screen (P.186) do mostrador de
informações múltiplas.
O sistema é ativado automatica-mente sempre que colocar o inter-
ruptor Power em ON.Se o sistema
for desativado, a luz de aviso do
PCS acende e surge uma mensa-
gem no mostrador de informações
múltiplas.
Alterar o momento de aviso de
pré-colisão
O momento de aviso de pré-colisão
pode ser alterado no ecrã
screen (P.186) do mostrador de
informações múltiplas
A configuração do momento de aviso é
memorizada quando desligar o inter-
ruptor Power. Contudo, se o sistema de
pré-colisão for desativado e reativado,
o momento de aviso volta à predefini-
ção.
AVISO
Quando inspecionar o veículo
usando um banco de potência ou
quando utilizar uma máquina de
calibrar rodas.
Quando o para-choques da frente
ou a grelha da frente sofrerem um
impacto forte, devido a um acidente
ou por outros motivos.
Quando não for possível conduzir o
veículo com estabilidade, devido a
um acidente ou avaria.
Quando utilizar o veículo de forma
desportiva ou em todo-o-terreno
Quando os pneus não tiverem a
pressão correta.
Quando os pneus estiverem muito
gastos.
Quando estiverem instalados
pneus de medida diferente da
especificada.
Quando estiverem instaladas cor-
rentes nos pneus.
Quando estiver a utilizar um pneu
de reserva compacto ou um pneu
tiver sido reparado com o kit de
emergência para reparação de um
furo.
Se equipamento (limpa-neves, etc.)
que possa obstruir o sensor do
radar ou a câmara da frente estiver
temporariamente instalado no veí-
culo.
Alterar as configurações do
sistema de pré-colisão

359
5 5-5. Utilização dos sistemas de apoio à condução
Condução

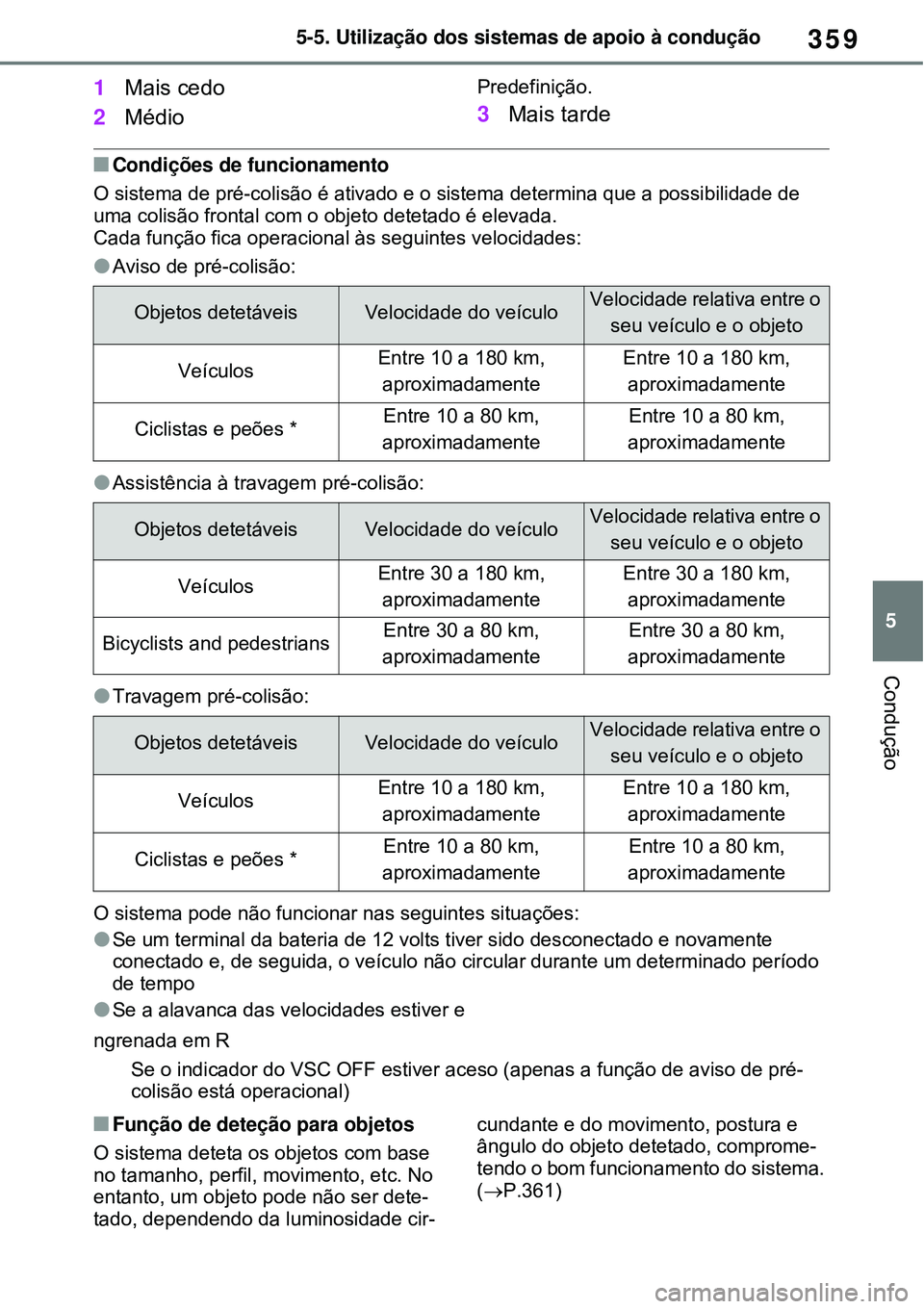

1Mais cedo
2MédioPredefinição.
3Mais tarde
Condições de funcionamento
O sistema de pré-colisão é ativado e o sistema determina que a possibilidade de
uma colisão frontal com o objeto detetado é elevada.
Cada função fica operacional às seguintes velocidades:
Aviso de pré-colisão:
Assistência à travagem pré-colisão:
Travagem pré-colisão:
O sistema pode não funcionar nas seguintes situações:
Se um terminal da bateria de 12 volts tiver sido desconectado e novamente
conectado e, de seguida, o veículo não circular durante um determinado período
de tempo
Se a alavanca das velocidades estiver e
ngrenada em R
Se o indicador do VSC OFF estiver aceso (apenas a função de aviso de pré-
colisão está operacional)
Função de deteção para objetos
O sistema deteta os objetos com base
no tamanho, perfil, movimento, etc. No
entanto, um objeto pode não ser dete-
tado, dependendo da luminosidade cir-cundante e do movimento, postura e
ângulo do objeto detetado, comprome-
tendo o bom funcionamento do sistema.
(P.361)
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
VeículosEntre 10 a 180 km,
aproximadamenteEntre 10 a 180 km,
aproximadamente
Ciclistas e peões *Entre 10 a 80 km,
aproximadamenteEntre 10 a 80 km,
aproximadamente
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
VeículosEntre 30 a 180 km,
aproximadamenteEntre 30 a 180 km,
aproximadamente
Bicyclists and pedestriansEntre 30 a 80 km,
aproximadamenteEntre 30 a 80 km,
aproximadamente
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
VeículosEntre 10 a 180 km,
aproximadamenteEntre 10 a 180 km,
aproximadamente
Ciclistas e peões *Entre 10 a 80 km,
aproximadamenteEntre 10 a 80 km,
aproximadamente

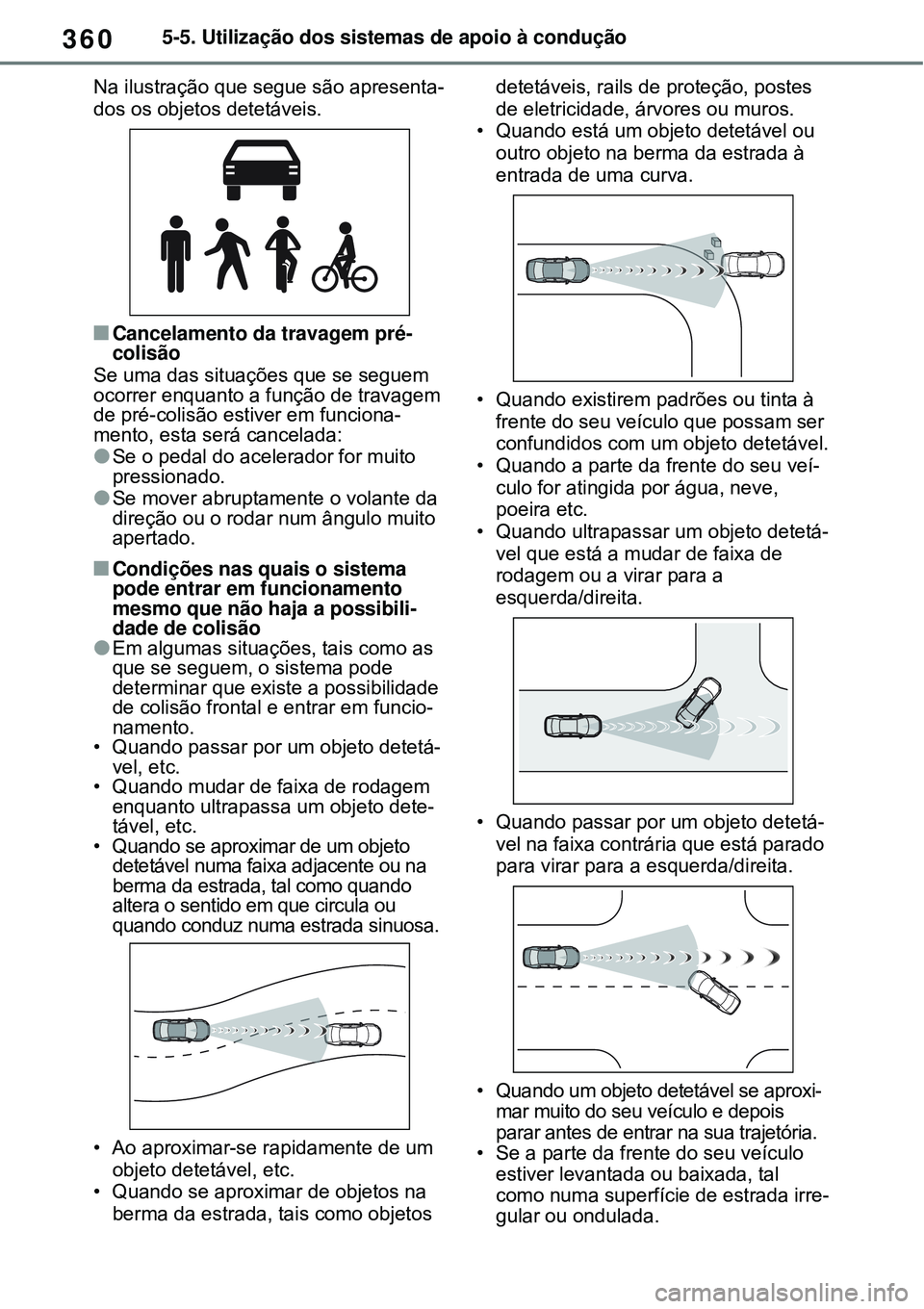

3605-5. Utilização dos sistemas de apoio à condução
Na ilustração que segue são apresenta-
dos os objetos detetáveis.
Cancelamento da travagem pré-
colisão
Se uma das situações que se seguem
ocorrer enquanto a função de travagem
de pré-colisão estiver em funciona-
mento, esta será cancelada:
Se o pedal do acelerador for muito
pressionado.
Se mover abruptamente o volante da
direção ou o rodar num ângulo muito
apertado.
Condições nas quais o sistema
pode entrar em funcionamento
mesmo que não haja a possibili-
dade de colisão
Em algumas situações, tais como as
que se seguem, o sistema pode
determinar que existe a possibilidade
de colisão frontal e entrar em funcio-
namento.
• Quando passar por um objeto detetá-
vel, etc.
• Quando mudar de faixa de rodagem
enquanto ultrapassa um objeto dete-
tável, etc.
• Quando se aproximar de um objeto
detetável numa faixa adjacente ou na
berma da estrada, tal como quando
altera o sentido em que circula ou
quando conduz numa estrada sinuosa.
• Ao aproximar-se rapidamente de um
objeto detetável, etc.
• Quando se aproximar de objetos na
berma da estrada, tais como objetos detetáveis, rails de proteção, postes
de eletricidade, árvores ou muros.
• Quando está um objeto detetável ou
outro objeto na berma da estrada à
entrada de uma curva.
• Quando existirem padrões ou tinta à
frente do seu veículo que possam ser
confundidos com um objeto detetável.
• Quando a parte da frente do seu veí-
culo for atingida por água, neve,
poeira etc.
• Quando ultrapassar um objeto detetá-
vel que está a mudar de faixa de
rodagem ou a virar para a
esquerda/direita.
• Quando passar por um objeto detetá-
vel na faixa contrária que está parado
para virar para a esquerda/direita.
• Quando um objeto detetável se aproxi-
mar muito do seu veículo e depois
parar antes de entrar na sua trajetória.
• Se a parte da frente do seu veículo
estiver levantada ou baixada, tal
como numa superfície de estrada irre-
gular ou ondulada.

361

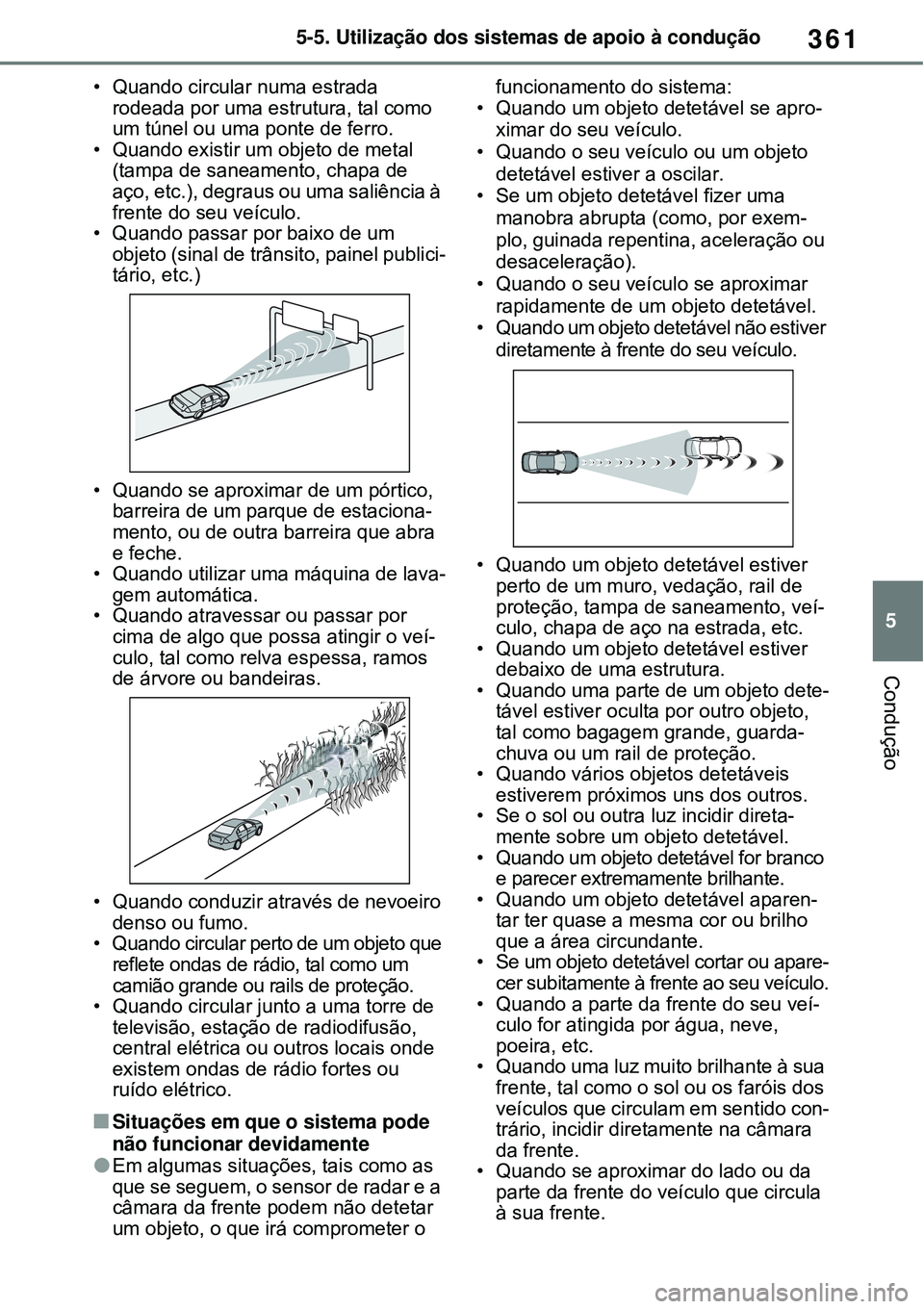

5 5-5. Utilização dos sistemas de apoio à condução
Condução
• Quando circular numa estrada
rodeada por uma estrutura, tal como
um túnel ou uma ponte de ferro.
• Quando existir um objeto de metal
(tampa de saneamento, chapa de
aço, etc.), degraus ou uma saliência à
frente do seu veículo.
• Quando passar por baixo de um
objeto (sinal de trânsito, painel publici-
tário, etc.)
• Quando se aproximar de um pórtico,
barreira de um parque de estaciona-
mento, ou de outra barreira que abra
e feche.
• Quando utilizar uma máquina de lava-
gem automática.
• Quando atravessar ou passar por
cima de algo que possa atingir o veí-
culo, tal como relva espessa, ramos
de árvore ou bandeiras.
• Quando conduzir através de nevoeiro
denso ou fumo.
• Quando circular perto de um objeto que
reflete ondas de rádio, tal como um
camião grande ou rails de proteção.
• Quando circular junto a uma torre de
televisão, estação de radiodifusão,
central elétrica ou outros locais onde
existem ondas de rádio fortes ou
ruído elétrico.
Situações em que o sistema pode
não funcionar devidamente
Em algumas situações, tais como as
que se seguem, o sensor de radar e a
câmara da frente podem não detetar
um objeto, o que irá comprometer o funcionamento do sistema:
• Quando um objeto detetável se apro-
ximar do seu veículo.
• Quando o seu veículo ou um objeto
detetável estiver a oscilar.
• Se um objeto detetável fizer uma
manobra abrupta (como, por exem-
plo, guinada repentina, aceleração ou
desaceleração).
• Quando o seu veículo se aproximar
rapidamente de um objeto detetável.
• Quando um objeto detetável não estiver
diretamente à frente do seu veículo.
• Quando um objeto detetável estiver
perto de um muro, vedação, rail de
proteção, tampa de saneamento, veí-
culo, chapa de aço na estrada, etc.
• Quando um objeto detetável estiver
debaixo de uma estrutura.
• Quando uma parte de um objeto dete-
tável estiver oculta por outro objeto,
tal como bagagem grande, guarda-
chuva ou um rail de proteção.
• Quando vários objetos detetáveis
estiverem próximos uns dos outros.
• Se o sol ou outra luz incidir direta-
mente sobre um objeto detetável.
• Quando um objeto detetável for branco
e parecer extremamente brilhante.
• Quando um objeto detetável aparen-
tar ter quase a mesma cor ou brilho
que a área circundante.
• Se um objeto detetável cortar ou apare-
cer subitamente à frente ao seu veículo.
• Quando a parte da frente do seu veí-
culo for atingida por água, neve,
poeira, etc.
• Quando uma luz muito brilhante à sua
frente, tal como o sol ou os faróis dos
veículos que circulam em sentido con-
trário, incidir diretamente na câmara
da frente.
• Quando se aproximar do lado ou da
parte da frente do veículo que circula
à sua frente.

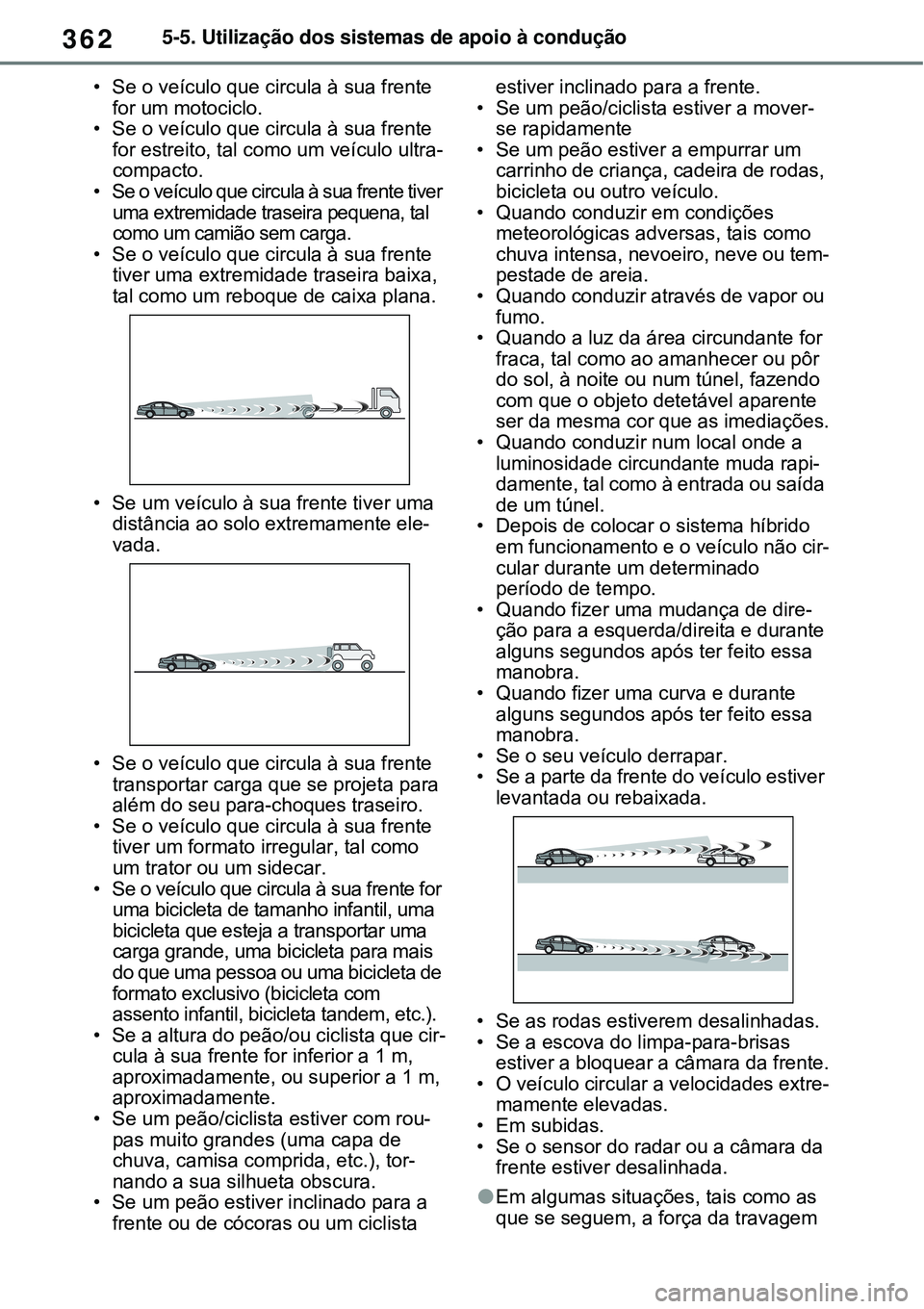

3625-5. Utilização dos sistemas de apoio à condução
• Se o veículo que circula à sua frente
for um motociclo.
• Se o veículo que circula à sua frente
for estreito, tal como um veículo ultra-
compacto.
• Se o veículo que circula à sua frente tiver
uma extremidade traseira pequena, tal
como um camião sem carga.
• Se o veículo que circula à sua frente
tiver uma extremidade traseira baixa,
tal como um reboque de caixa plana.
• Se um veículo à sua frente tiver uma
distância ao solo extremamente ele-
vada.
• Se o veículo que circula à sua frente
transportar carga que se projeta para
além do seu para-choques traseiro.
• Se o veículo que circula à sua frente
tiver um formato irregular, tal como
um trator ou um sidecar.
• Se o veículo que circula à sua frente for
uma bicicleta de tamanho infantil, uma
bicicleta que esteja a transportar uma
carga grande, uma bicicleta para mais
do que uma pessoa ou uma bicicleta de
formato exclusivo (bicicleta com
assento infantil, bicicleta tandem, etc.).
• Se a altura do peão/ou ciclista que cir-
cula à sua frente for inferior a 1 m,
aproximadamente, ou superior a 1 m,
aproximadamente.
• Se um peão/ciclista estiver com rou-
pas muito grandes (uma capa de
chuva, camisa comprida, etc.), tor-
nando a sua silhueta obscura.
• Se um peão estiver inclinado para a
frente ou de cócoras ou um ciclista estiver inclinado para a frente.
• Se um peão/ciclista estiver a mover-
se rapidamente
• Se um peão estiver a empurrar um
carrinho de criança, cadeira de rodas,
bicicleta ou outro veículo.
• Quando conduzir em condições
meteorológicas adversas, tais como
chuva intensa, nevoeiro, neve ou tem-
pestade de areia.
• Quando conduzir através de vapor ou
fumo.
• Quando a luz da área circundante for
fraca, tal como ao amanhecer ou pôr
do sol, à noite ou num túnel, fazendo
com que o objeto detetável aparente
ser da mesma cor que as imediações.
• Quando conduzir num local onde a
luminosidade circundante muda rapi-
damente, tal como à entrada ou saída
de um túnel.
• Depois de colocar o sistema híbrido
em funcionamento e o veículo não cir-
cular durante um determinado
período de tempo.
• Quando fizer uma mudança de dire-
ção para a esquerda/direita e durante
alguns segundos após ter feito essa
manobra.
• Quando fizer uma curva e durante
alguns segundos após ter feito essa
manobra.
• Se o seu veículo derrapar.
• Se a parte da frente do veículo estiver
levantada ou rebaixada.
• Se as rodas estiverem desalinhadas.
• Se a escova do limpa-para-brisas
estiver a bloquear a câmara da frente.
• O veículo circular a velocidades extre-
mamente elevadas.
• Em subidas.
• Se o sensor do radar ou a câmara da
frente estiver desalinhada.
Em algumas situações, tais como as
que se seguem, a força da travagem
