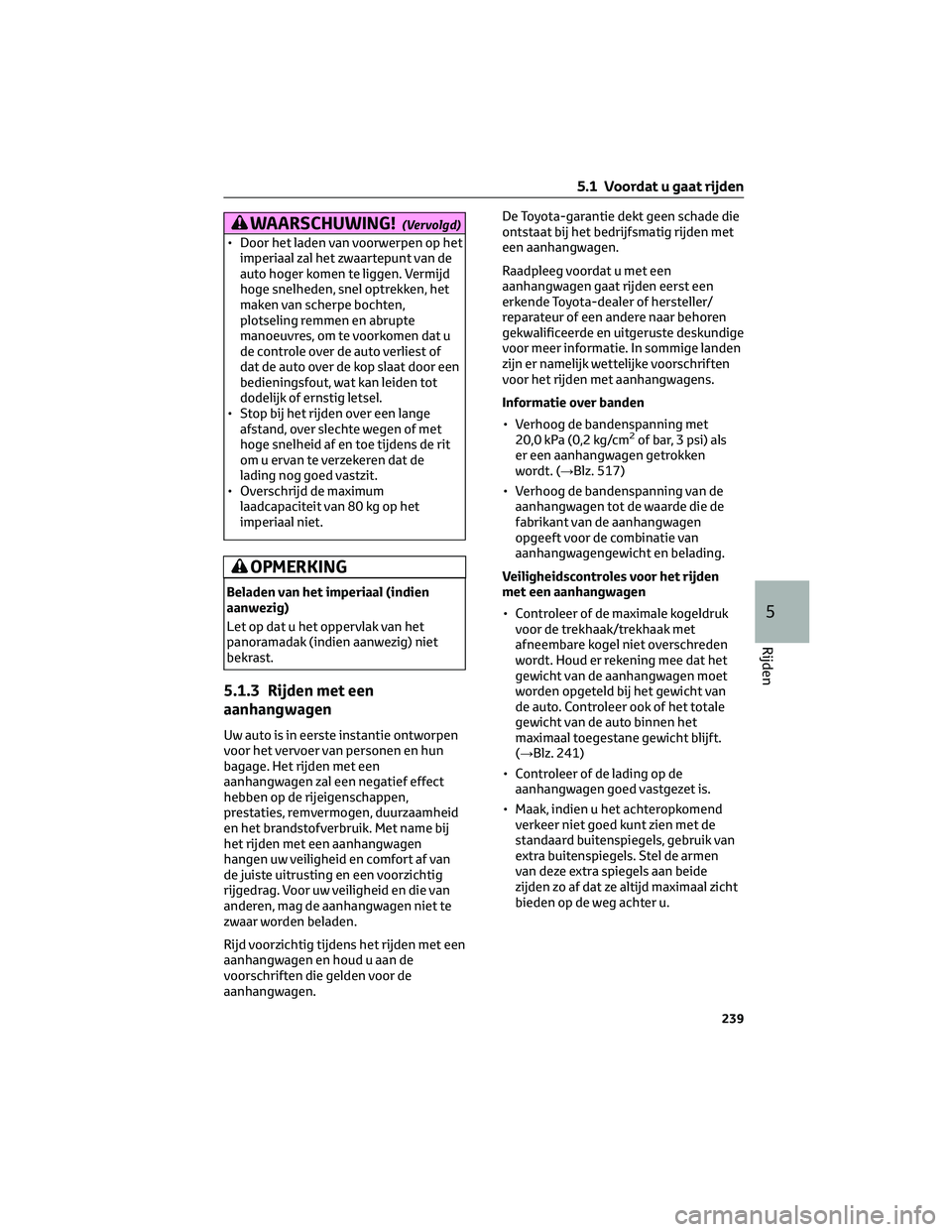

WAARSCHUWING!(Vervolgd)
• Door het laden van voorwerpen op het
imperiaal zal het zwaartepunt van de
auto hoger komen te liggen. Vermijd
hoge snelheden, snel optrekken, het
maken van scherpe bochten,
plotseling remmen en abrupte
manoeuvres, om te voorkomen dat u
de controle over de auto verliest of
dat de auto over de kop slaat door een
bedieningsfout, wat kan leiden tot
dodelijk of ernstig letsel.
• Stop bij het rijden over een lange
afstand, over slechte wegen of met
hoge snelheid af en toe tijdens de rit
om u ervan te verzekeren dat de
lading nog goed vastzit.
• Overschrijd de maximum
laadcapaciteit van 80 kg op het
imperiaal niet.
OPMERKING
Beladen van het imperiaal (indien
aanwezig)
Let op dat u het oppervlak van het
panoramadak (indien aanwezig) niet
bekrast.
5.1.3 Rijden met een
aanhangwagen
Uw auto is in eerste instantie ontworpen
voor het vervoer van personen en hun
bagage. Het rijden met een
aanhangwagen zal een negatief effect
hebben op de rijeigenschappen,
prestaties, remvermogen, duurzaamheid
en het brandstofverbruik. Met name bij
het rijden met een aanhangwagen
hangen uw veiligheid en comfort af van
de juiste uitrusting en een voorzichtig
rijgedrag. Voor uw veiligheid en die van
anderen, mag de aanhangwagen niet te
zwaar worden beladen.
Rijd voorzichtig tijdens het rijden met een
aanhangwagen en houd u aan de
voorschriften die gelden voor de
aanhangwagen.De Toyota-garantie dekt geen schade die
ontstaat bij het bedrijfsmatig rijden met
een aanhangwagen.
Raadpleeg voordat u met een
aanhangwagen gaat rijden eerst een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
voor meer informatie. In sommige landen
zijn er namelijk wettelijke voorschriften
voor het rijden met aanhangwagens.
Informatie over banden
• Verhoog de bandenspanning met
20,0 kPa (0,2 kg/cm
2of bar, 3 psi) als
er een aanhangwagen getrokken
wordt. (→Blz. 517)
• Verhoog de bandenspanning van de
aanhangwagen tot de waarde die de
fabrikant van de aanhangwagen
opgeeft voor de combinatie van
aanhangwagengewicht en belading.
Veiligheidscontroles voor het rijden
met een aanhangwagen
• Controleer of de maximale kogeldruk
voor de trekhaak/trekhaak met
afneembare kogel niet overschreden
wordt. Houd er rekening mee dat het
gewicht van de aanhangwagen moet
worden opgeteld bij het gewicht van
de auto. Controleer ook of het totale
gewicht van de auto binnen het
maximaal toegestane gewicht blijft.
(→Blz. 241)
• Controleer of de lading op de
aanhangwagen goed vastgezet is.
• Maak, indien u het achteropkomend
verkeer niet goed kunt zien met de
standaard buitenspiegels, gebruik van
extra buitenspiegels. Stel de armen
van deze extra spiegels aan beide
zijden zo af dat ze altijd maximaal zicht
bieden op de weg achter u.
5.1 Voordat u gaat rijden
239
5
Rijden

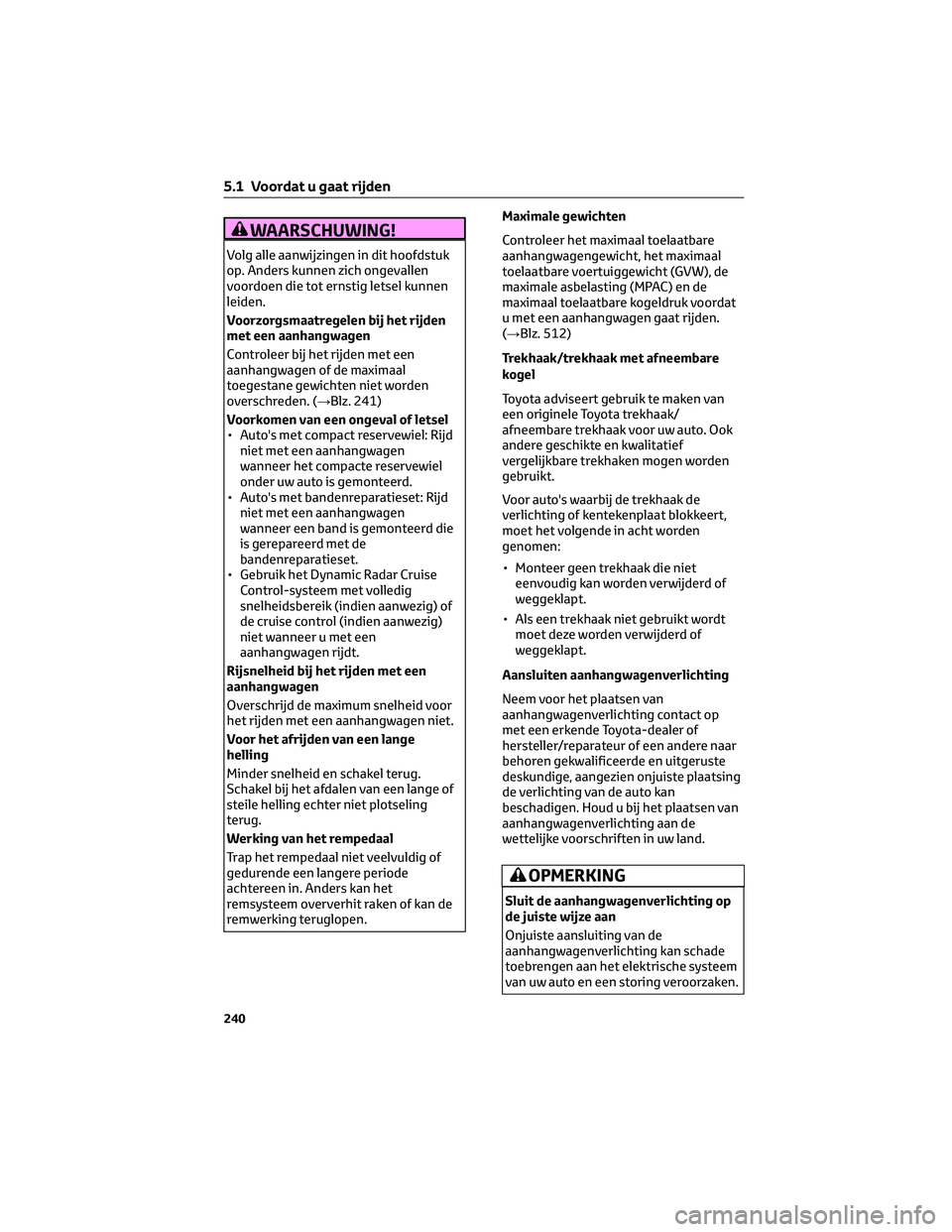

WAARSCHUWING!
Volg alle aanwijzingen in dit hoofdstuk
op. Anders kunnen zich ongevallen
voordoen die tot ernstig letsel kunnen
leiden.
Voorzorgsmaatregelen bij het rijden
met een aanhangwagen
Controleer bij het rijden met een
aanhangwagen of de maximaal
toegestane gewichten niet worden
overschreden. (→Blz. 241)
Voorkomen van een ongeval of letsel
• Auto's met compact reservewiel: Rijd
niet met een aanhangwagen
wanneer het compacte reservewiel
onder uw auto is gemonteerd.
• Auto's met bandenreparatieset: Rijd
niet met een aanhangwagen
wanneer een band is gemonteerd die
is gerepareerd met de
bandenreparatieset.
• Gebruik het Dynamic Radar Cruise
Control-systeem met volledig
snelheidsbereik (indien aanwezig) of
de cruise control (indien aanwezig)
niet wanneer u met een
aanhangwagen rijdt.
Rijsnelheid bij het rijden met een
aanhangwagen
Overschrijd de maximum snelheid voor
het rijden met een aanhangwagen niet.
Voor het afrijden van een lange
helling
Minder snelheid en schakel terug.
Schakel bij het afdalen van een lange of
steile helling echter niet plotseling
terug.
Werking van het rempedaal
Trap het rempedaal niet veelvuldig of
gedurende een langere periode
achtereen in. Anders kan het
remsysteem oververhit raken of kan de
remwerking teruglopen.Maximale gewichten
Controleer het maximaal toelaatbare
aanhangwagengewicht, het maximaal
toelaatbare voertuiggewicht (GVW), de
maximale asbelasting (MPAC) en de
maximaal toelaatbare kogeldruk voordat
u met een aanhangwagen gaat rijden.
(→Blz. 512)
Trekhaak/trekhaak met afneembare
kogel
Toyota adviseert gebruik te maken van
een originele Toyota trekhaak/
afneembare trekhaak voor uw auto. Ook
andere geschikte en kwalitatief
vergelijkbare trekhaken mogen worden
gebruikt.
Voor auto's waarbij de trekhaak de
verlichting of kentekenplaat blokkeert,
moet het volgende in acht worden
genomen:
• Monteer geen trekhaak die niet
eenvoudig kan worden verwijderd of
weggeklapt.
• Als een trekhaak niet gebruikt wordt
moet deze worden verwijderd of
weggeklapt.
Aansluiten aanhangwagenverlichting
Neem voor het plaatsen van
aanhangwagenverlichting contact op
met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige, aangezien onjuiste plaatsing
de verlichting van de auto kan
beschadigen. Houd u bij het plaatsen van
aanhangwagenverlichting aan de
wettelijke voorschriften in uw land.
OPMERKING
Sluit de aanhangwagenverlichting op
de juiste wijze aan
Onjuiste aansluiting van de
aanhangwagenverlichting kan schade
toebrengen aan het elektrische systeem
van uw auto en een storing veroorzaken.
5.1 Voordat u gaat rijden
240

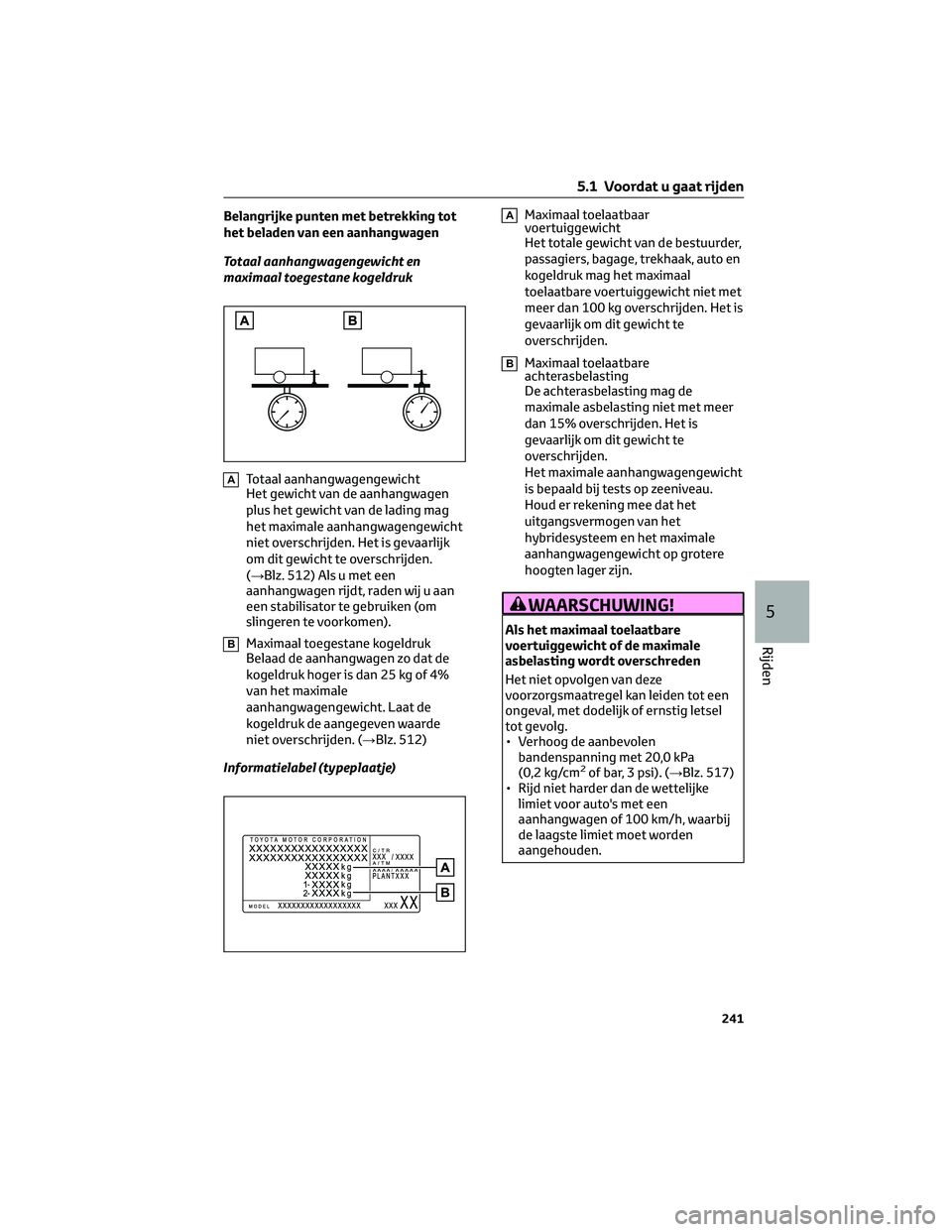

Belangrijke punten met betrekking tot
het beladen van een aanhangwagen
Totaal aanhangwagengewicht en
maximaal toegestane kogeldruk
ATotaal aanhangwagengewicht
Het gewicht van de aanhangwagen
plus het gewicht van de lading mag
het maximale aanhangwagengewicht
niet overschrijden. Het is gevaarlijk
om dit gewicht te overschrijden.
(→Blz. 512) Als u met een
aanhangwagen rijdt, raden wij u aan
een stabilisator te gebruiken (om
slingeren te voorkomen).
BMaximaal toegestane kogeldruk
Belaad de aanhangwagen zo dat de
kogeldruk hoger is dan 25 kg of 4%
van het maximale
aanhangwagengewicht. Laat de
kogeldruk de aangegeven waarde
niet overschrijden. (→Blz. 512)
Informatielabel (typeplaatje)
AMaximaal toelaatbaar
voertuiggewicht
Het totale gewicht van de bestuurder,
passagiers, bagage, trekhaak, auto en
kogeldruk mag het maximaal
toelaatbare voertuiggewicht niet met
meer dan 100 kg overschrijden. Het is
gevaarlijk om dit gewicht te
overschrijden.
BMaximaal toelaatbare
achterasbelasting
De achterasbelasting mag de
maximale asbelasting niet met meer
dan 15% overschrijden. Het is
gevaarlijk om dit gewicht te
overschrijden.
Het maximale aanhangwagengewicht
is bepaald bij tests op zeeniveau.
Houd er rekening mee dat het
uitgangsvermogen van het
hybridesysteem en het maximale
aanhangwagengewicht op grotere
hoogten lager zijn.
WAARSCHUWING!
Als het maximaal toelaatbare
voertuiggewicht of de maximale
asbelasting wordt overschreden
Het niet opvolgen van deze
voorzorgsmaatregel kan leiden tot een
ongeval, met dodelijk of ernstig letsel
tot gevolg.
• Verhoog de aanbevolen
bandenspanning met 20,0 kPa
(0,2 kg/cm
2of bar, 3 psi). (→Blz. 517)
• Rijd niet harder dan de wettelijke
limiet voor auto's met een
aanhangwagen of 100 km/h, waarbij
de laagste limiet moet worden
aangehouden.
5.1 Voordat u gaat rijden
241
5
Rijden

Montagepositie voor de trekhaak/afneembare trekhaak
A458 mm
B461 mm
C536 mm
D537 mm
E537 mm
F536 mm
G461 mm
H458 mm
5.1 Voordat u gaat rijden
242

A2mm
B13 mm
C28 mm
D34 mm
E412 mm
F332 mm
G370 mm
H570 mm
5.1 Voordat u gaat rijden
243
5
Rijden

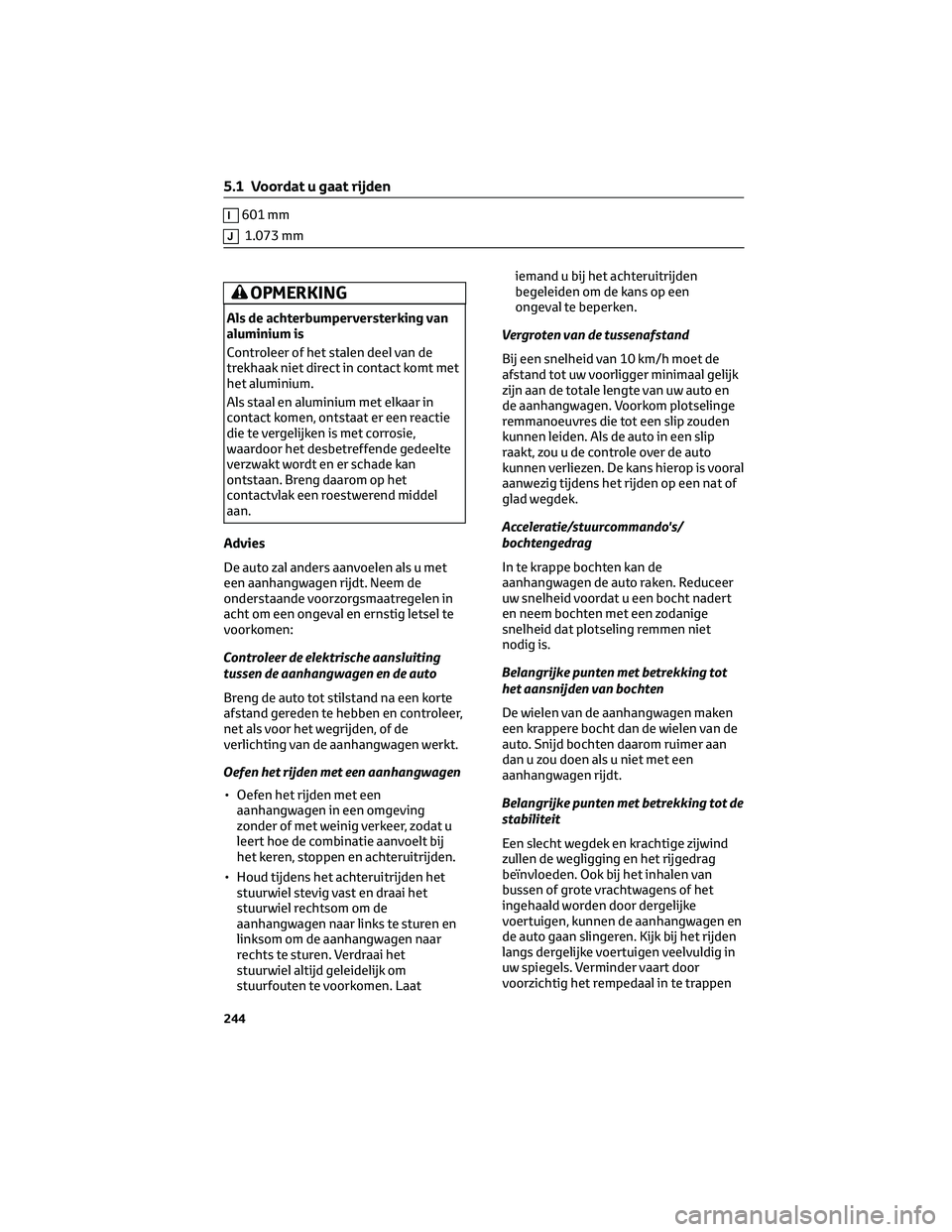

I601 mm
J1.073 mm
OPMERKING
Als de achterbumperversterking van
aluminium is
Controleer of het stalen deel van de
trekhaak niet direct in contact komt met
het aluminium.
Als staal en aluminium met elkaar in
contact komen, ontstaat er een reactie
die te vergelijken is met corrosie,
waardoor het desbetreffende gedeelte
verzwakt wordt en er schade kan
ontstaan. Breng daarom op het
contactvlak een roestwerend middel
aan.
Advies
De auto zal anders aanvoelen als u met
een aanhangwagen rijdt. Neem de
onderstaande voorzorgsmaatregelen in
acht om een ongeval en ernstig letsel te
voorkomen:
Controleer de elektrische aansluiting
tussen de aanhangwagen en de auto
Breng de auto tot stilstand na een korte
afstand gereden te hebben en controleer,
net als voor het wegrijden, of de
verlichting van de aanhangwagen werkt.
Oefen het rijden met een aanhangwagen
• Oefen het rijden met een
aanhangwagen in een omgeving
zonder of met weinig verkeer, zodat u
leert hoe de combinatie aanvoelt bij
het keren, stoppen en achteruitrijden.
• Houd tijdens het achteruitrijden het
stuurwiel stevig vast en draai het
stuurwiel rechtsom om de
aanhangwagen naar links te sturen en
linksom om de aanhangwagen naar
rechts te sturen. Verdraai het
stuurwiel altijd geleidelijk om
stuurfouten te voorkomen. Laatiemand u bij het achteruitrijden
begeleiden om de kans op een
ongeval te beperken.
Vergroten van de tussenafstand
Bij een snelheid van 10 km/h moet de
afstand tot uw voorligger minimaal gelijk
zijn aan de totale lengte van uw auto en
de aanhangwagen. Voorkom plotselinge
remmanoeuvres die tot een slip zouden
kunnen leiden. Als de auto in een slip
raakt, zou u de controle over de auto
kunnen verliezen. De kans hierop is vooral
aanwezig tijdens het rijden op een nat of
glad wegdek.
Acceleratie/stuurcommando's/
bochtengedrag
In te krappe bochten kan de
aanhangwagen de auto raken. Reduceer
uw snelheid voordat u een bocht nadert
en neem bochten met een zodanige
snelheid dat plotseling remmen niet
nodig is.
Belangrijke punten met betrekking tot
het aansnijden van bochten
De wielen van de aanhangwagen maken
een krappere bocht dan de wielen van de
auto. Snijd bochten daarom ruimer aan
dan u zou doen als u niet met een
aanhangwagen rijdt.
Belangrijke punten met betrekking tot de
stabiliteit
Een slecht wegdek en krachtige zijwind
zullen de wegligging en het rijgedrag
beïnvloeden. Ook bij het inhalen van
bussen of grote vrachtwagens of het
ingehaald worden door dergelijke
voertuigen, kunnen de aanhangwagen en
de auto gaan slingeren. Kijk bij het rijden
langs dergelijke voertuigen veelvuldig in
uw spiegels. Verminder vaart door
voorzichtig het rempedaal in te trappen
5.1 Voordat u gaat rijden
244

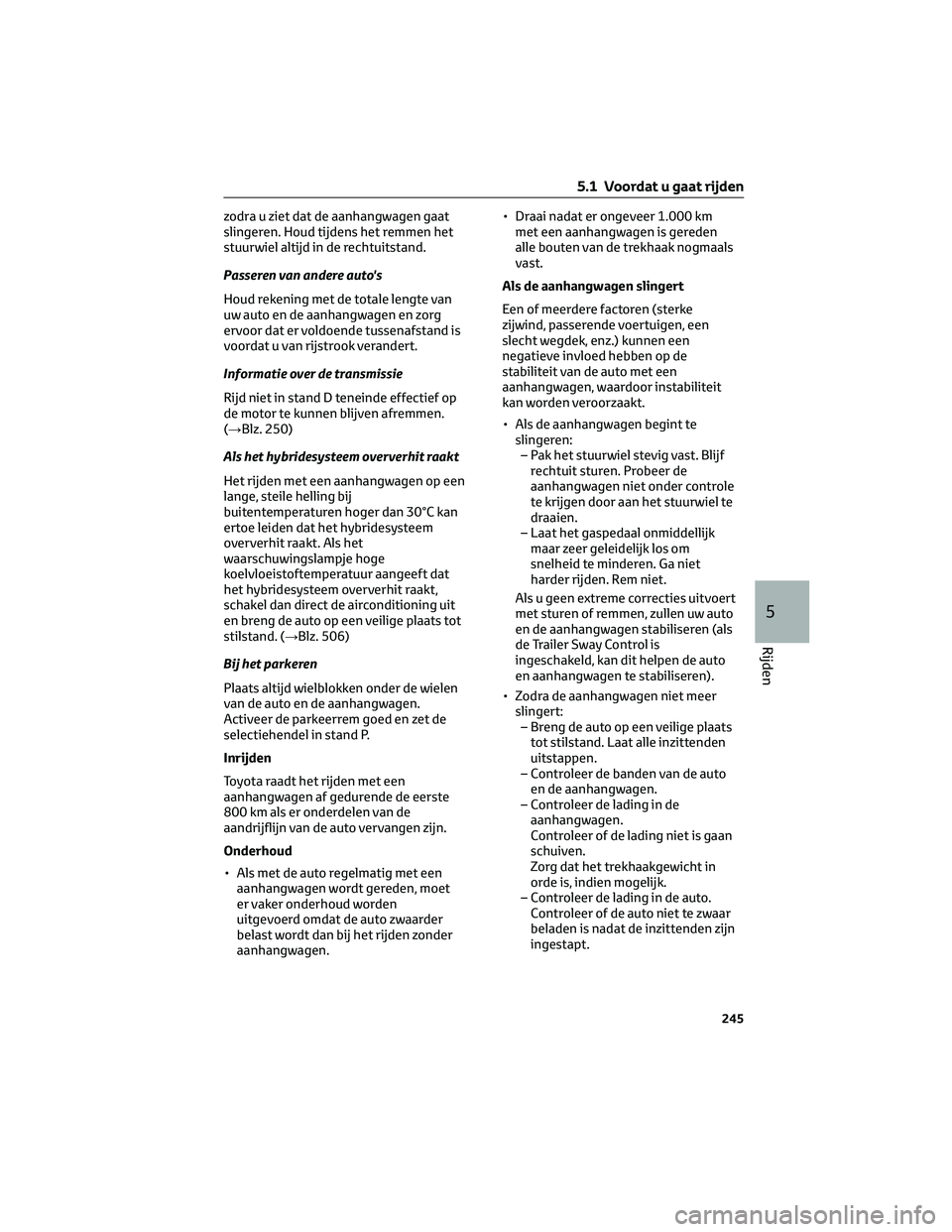

zodra u ziet dat de aanhangwagen gaat
slingeren. Houd tijdens het remmen het
stuurwiel altijd in de rechtuitstand.
Passeren van andere auto's
Houd rekening met de totale lengte van
uw auto en de aanhangwagen en zorg
ervoor dat er voldoende tussenafstand is
voordat u van rijstrook verandert.
Informatie over de transmissie
Rijd niet in stand D teneinde effectief op
de motor te kunnen blijven afremmen.
(→Blz. 250)
Als het hybridesysteem oververhit raakt
Het rijden met een aanhangwagen op een
lange, steile helling bij
buitentemperaturen hoger dan 30°C kan
ertoe leiden dat het hybridesysteem
oververhit raakt. Als het
waarschuwingslampje hoge
koelvloeistoftemperatuur aangeeft dat
het hybridesysteem oververhit raakt,
schakel dan direct de airconditioning uit
en breng de auto op een veilige plaats tot
stilstand. (→Blz. 506)
Bij het parkeren
Plaats altijd wielblokken onder de wielen
van de auto en de aanhangwagen.
Activeer de parkeerrem goed en zet de
selectiehendel in stand P.
Inrijden
Toyota raadt het rijden met een
aanhangwagen af gedurende de eerste
800 km als er onderdelen van de
aandrijflijn van de auto vervangen zijn.
Onderhoud
• Als met de auto regelmatig met een
aanhangwagen wordt gereden, moet
er vaker onderhoud worden
uitgevoerd omdat de auto zwaarder
belast wordt dan bij het rijden zonder
aanhangwagen.• Draai nadat er ongeveer 1.000 km
met een aanhangwagen is gereden
alle bouten van de trekhaak nogmaals
vast.
Als de aanhangwagen slingert
Een of meerdere factoren (sterke
zijwind, passerende voertuigen, een
slecht wegdek, enz.) kunnen een
negatieve invloed hebben op de
stabiliteit van de auto met een
aanhangwagen, waardoor instabiliteit
kan worden veroorzaakt.
• Als de aanhangwagen begint te
slingeren:
– Pak het stuurwiel stevig vast. Blijf
rechtuit sturen. Probeer de
aanhangwagen niet onder controle
te krijgen door aan het stuurwiel te
draaien.
– Laat het gaspedaal onmiddellijk
maar zeer geleidelijk los om
snelheid te minderen. Ga niet
harder rijden. Rem niet.
Als u geen extreme correcties uitvoert
met sturen of remmen, zullen uw auto
en de aanhangwagen stabiliseren (als
de Trailer Sway Control is
ingeschakeld, kan dit helpen de auto
en aanhangwagen te stabiliseren).
• Zodra de aanhangwagen niet meer
slingert:
– Breng de auto op een veilige plaats
tot stilstand. Laat alle inzittenden
uitstappen.
– Controleer de banden van de auto
en de aanhangwagen.
– Controleer de lading in de
aanhangwagen.
Controleer of de lading niet is gaan
schuiven.
Zorg dat het trekhaakgewicht in
orde is, indien mogelijk.
– Controleer de lading in de auto.
Controleer of de auto niet te zwaar
beladen is nadat de inzittenden zijn
ingestapt.
5.1 Voordat u gaat rijden
245
5
Rijden

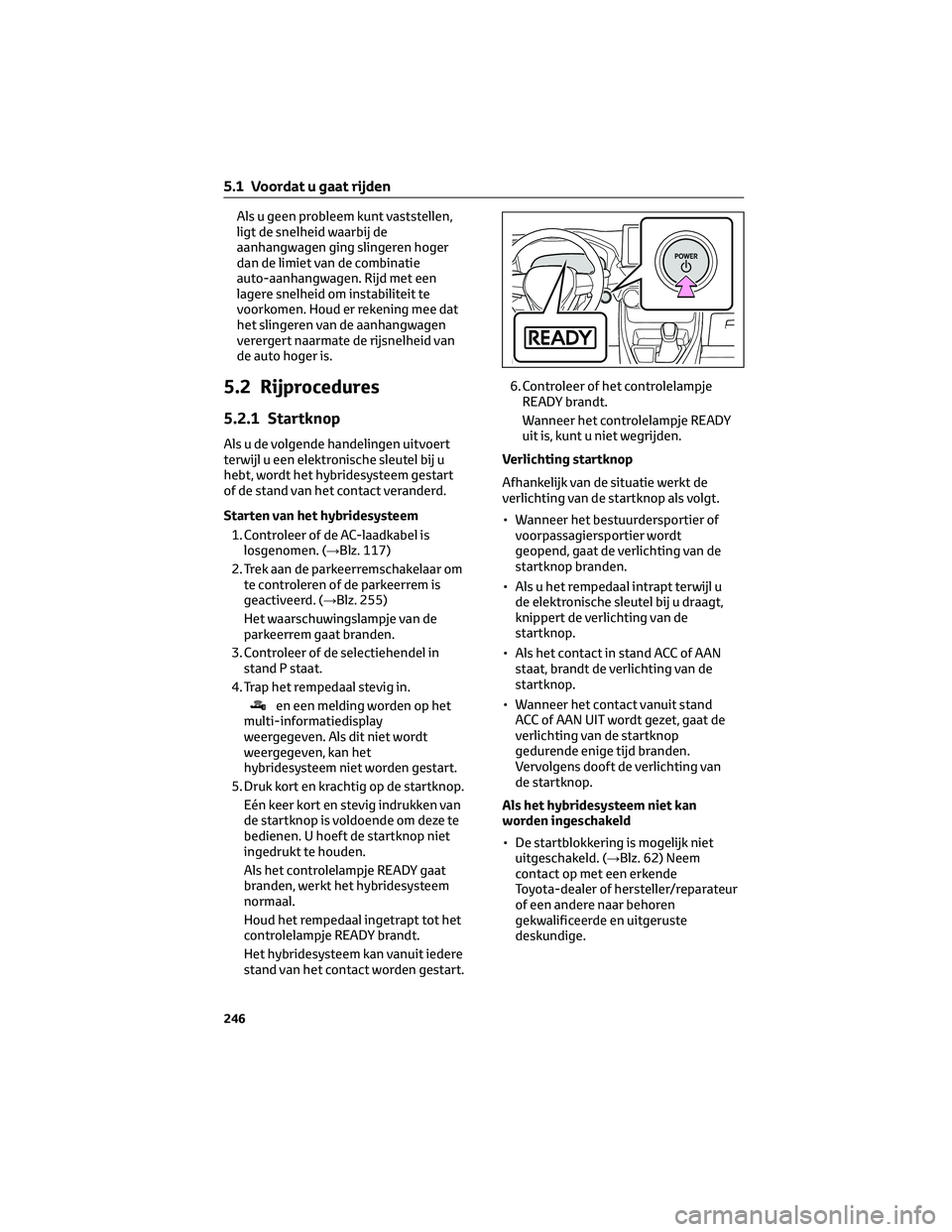

Als u geen probleem kunt vaststellen,
ligt de snelheid waarbij de
aanhangwagen ging slingeren hoger
dan de limiet van de combinatie
auto-aanhangwagen. Rijd met een
lagere snelheid om instabiliteit te
voorkomen. Houd er rekening mee dat
het slingeren van de aanhangwagen
verergert naarmate de rijsnelheid van
de auto hoger is.
5.2 Rijprocedures
5.2.1 Startknop
Als u de volgende handelingen uitvoert
terwijl u een elektronische sleutel bij u
hebt, wordt het hybridesysteem gestart
of de stand van het contact veranderd.
Starten van het hybridesysteem
1. Controleer of de AC-laadkabel is
losgenomen. (→Blz. 117)
2. Trek aan de parkeerremschakelaar om
te controleren of de parkeerrem is
geactiveerd. (→Blz. 255)
Het waarschuwingslampje van de
parkeerrem gaat branden.
3. Controleer of de selectiehendel in
stand P staat.
4. Trap het rempedaal stevig in.
en een melding worden op het
multi-informatiedisplay
weergegeven. Als dit niet wordt
weergegeven, kan het
hybridesysteem niet worden gestart.
5. Druk kort en krachtig op de startknop.
Eén keer kort en stevig indrukken van
de startknop is voldoende om deze te
bedienen. U hoeft de startknop niet
ingedrukt te houden.
Als het controlelampje READY gaat
branden, werkt het hybridesysteem
normaal.
Houd het rempedaal ingetrapt tot het
controlelampje READY brandt.
Het hybridesysteem kan vanuit iedere
stand van het contact worden gestart.6. Controleer of het controlelampje
READY brandt.
Wanneer het controlelampje READY
uit is, kunt u niet wegrijden.
Verlichting startknop
Afhankelijk van de situatie werkt de
verlichting van de startknop als volgt.
• Wanneer het bestuurdersportier of
voorpassagiersportier wordt
geopend, gaat de verlichting van de
startknop branden.
• Als u het rempedaal intrapt terwijl u
de elektronische sleutel bij u draagt,
knippert de verlichting van de
startknop.
• Als het contact in stand ACC of AAN
staat, brandt de verlichting van de
startknop.
• Wanneer het contact vanuit stand
ACC of AAN UIT wordt gezet, gaat de
verlichting van de startknop
gedurende enige tijd branden.
Vervolgens dooft de verlichting van
de startknop.
Als het hybridesysteem niet kan
worden ingeschakeld
• De startblokkering is mogelijk niet
uitgeschakeld. (→Blz. 62) Neem
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
5.1 Voordat u gaat rijden
246

• Lees de op het multi-
informatiedisplay weergegeven
melding m.b.t. het starten en volg de
aanwijzingen op.
Als de buitentemperatuur laag is,
bijvoorbeeld bij rijden in de winter
• Als het hybridesysteem gestart wordt,
knippert het controlelampje READY
mogelijk lang. Bedien de auto niet
totdat het controlelampje READY
continu brandt. Continu branden
betekent dat de auto in beweging kan
komen.
• Als het batterijpakket (tractiebatterij)
extreem koud is (temperatuur lager
dan ongeveer -30°C) als gevolg van de
buitentemperatuur, kan het
hybridesysteem mogelijk niet gestart
worden. Probeer in dat geval het
hybridesysteem nogmaals te starten
nadat de temperatuur van het
batterijpakket is opgelopen omdat
bijvoorbeeld de buitentemperatuur is
gestegen.
Geluiden en trillingen die kenmerkend
zijn voor een plug-in hybrideauto
→Blz. 77
Als de 12V-accu is ontladen
Het hybridesysteem kan niet worden
gestart met het Smart entry-systeem
met startknop. Raadpleeg blz. 502 om
het hybridesysteem weer te starten.
Leegraken batterij elektronische
sleutel
→Blz. 178
Omstandigheden die de werking
kunnen beïnvloeden
→Blz. 202
Aanwijzing voor de instapfunctie
→Blz. 203
Stuurslotfunctie
• Nadat het contact UIT is gezet en de
portieren zijn geopend en gesloten,
wordt het stuurwiel vergrendeld metde stuurslotfunctie. Als u nogmaals op
de startknop drukt, wordt het
stuurslot automatisch weer
uitgeschakeld.
• Als het stuurslot niet kan worden
ontgrendeld, wordt “Push Power
Switch while Turning Steering Wheel
in Either Direction” (Druk de
startknop in en draai het stuurwiel in
een willekeurige richting)
weergegeven op het multi-
informatiedisplay. Controleer of de
selectiehendel in stand P staat. Druk
kort en krachtig op de startknop
terwijl u het stuurwiel naar links en
rechts beweegt.
• Om te voorkomen dat de elektromotor
van het stuurslot oververhit raakt, kan
de werking worden onderbroken als
het hybridesysteem in korte tijd
herhaaldelijk wordt in- en
uitgeschakeld. Wacht in dat geval met
het bedienen van de startknop. Na
ongeveer 10 seconden zal de
elektromotor van het stuurslot weer
functioneren.
Als er een storing aanwezig is in het
Smart entry-systeem met startknop
Als “Smart Entry & Start System
Malfunction” (storing in Smart
entry-systeem met startknop) wordt
weergegeven op het multi-
informatiedisplay, is er mogelijk een
storing aanwezig in het systeem. Laat de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of
5.2 Rijprocedures
247
5
Rijden

hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.

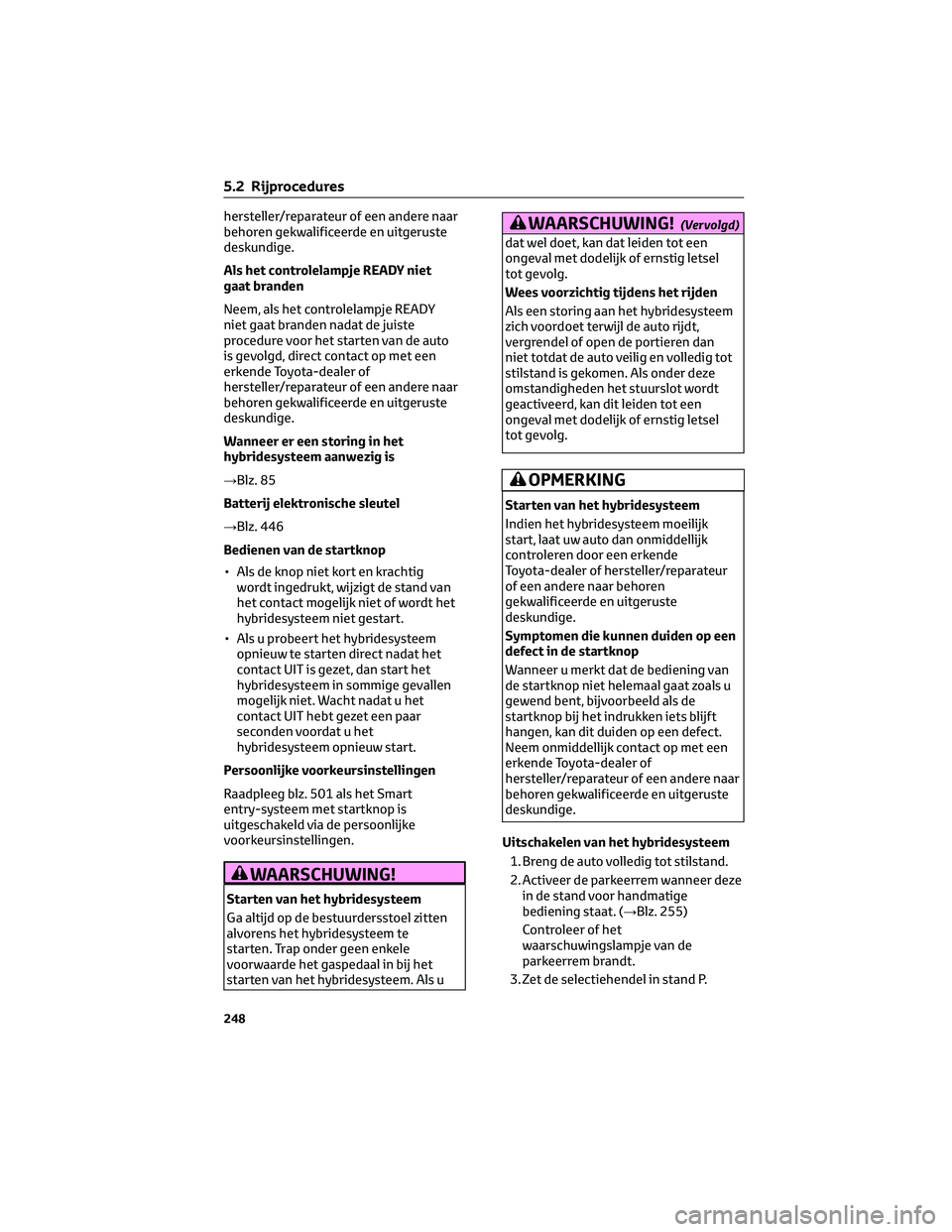

Als het controlelampje READY niet
gaat branden
Neem, als het controlelampje READY
niet gaat branden nadat de juiste
procedure voor het starten van de auto
is gevolgd, direct contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Wanneer er een storing in het
hybridesysteem aanwezig is
→Blz. 85
Batterij elektronische sleutel
→Blz. 446
Bedienen van de startknop
• Als de knop niet kort en krachtig
wordt ingedrukt, wijzigt de stand van
het contact mogelijk niet of wordt het
hybridesysteem niet gestart.
• Als u probeert het hybridesysteem
opnieuw te starten direct nadat het
contact UIT is gezet, dan start het
hybridesysteem in sommige gevallen
mogelijk niet. Wacht nadat u het
contact UIT hebt gezet een paar
seconden voordat u het
hybridesysteem opnieuw start.
Persoonlijke voorkeursinstellingen
Raadpleeg blz. 501 als het Smart
entry-systeem met startknop is
uitgeschakeld via de persoonlijke
voorkeursinstellingen.
WAARSCHUWING!
Starten van het hybridesysteem
Ga altijd op de bestuurdersstoel zitten
alvorens het hybridesysteem te
starten. Trap onder geen enkele
voorwaarde het gaspedaal in bij het
starten van het hybridesysteem. Als u
WAARSCHUWING!(Vervolgd)
dat wel doet, kan dat leiden tot een
ongeval met dodelijk of ernstig letsel
tot gevolg.
Wees voorzichtig tijdens het rijden
Als een storing aan het hybridesysteem
zich voordoet terwijl de auto rijdt,
vergrendel of open de portieren dan
niet totdat de auto veilig en volledig tot
stilstand is gekomen. Als onder deze
omstandigheden het stuurslot wordt
geactiveerd, kan dit leiden tot een
ongeval met dodelijk of ernstig letsel
tot gevolg.
OPMERKING
Starten van het hybridesysteem
Indien het hybridesysteem moeilijk
start, laat uw auto dan onmiddellijk
controleren door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Symptomen die kunnen duiden op een
defect in de startknop
Wanneer u merkt dat de bediening van
de startknop niet helemaal gaat zoals u
gewend bent, bijvoorbeeld als de
startknop bij het indrukken iets blijft
hangen, kan dit duiden op een defect.
Neem onmiddellijk contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Uitschakelen van het hybridesysteem
1. Breng de auto volledig tot stilstand.
2. Activeer de parkeerrem wanneer deze
in de stand voor handmatige
bediening staat. (→Blz. 255)
Controleer of het
waarschuwingslampje van de
parkeerrem brandt.
3. Zet de selectiehendel in stand P.
5.2 Rijprocedures
248
