279
4 4-4. Einstellen von Lenkrad und Spiegeln

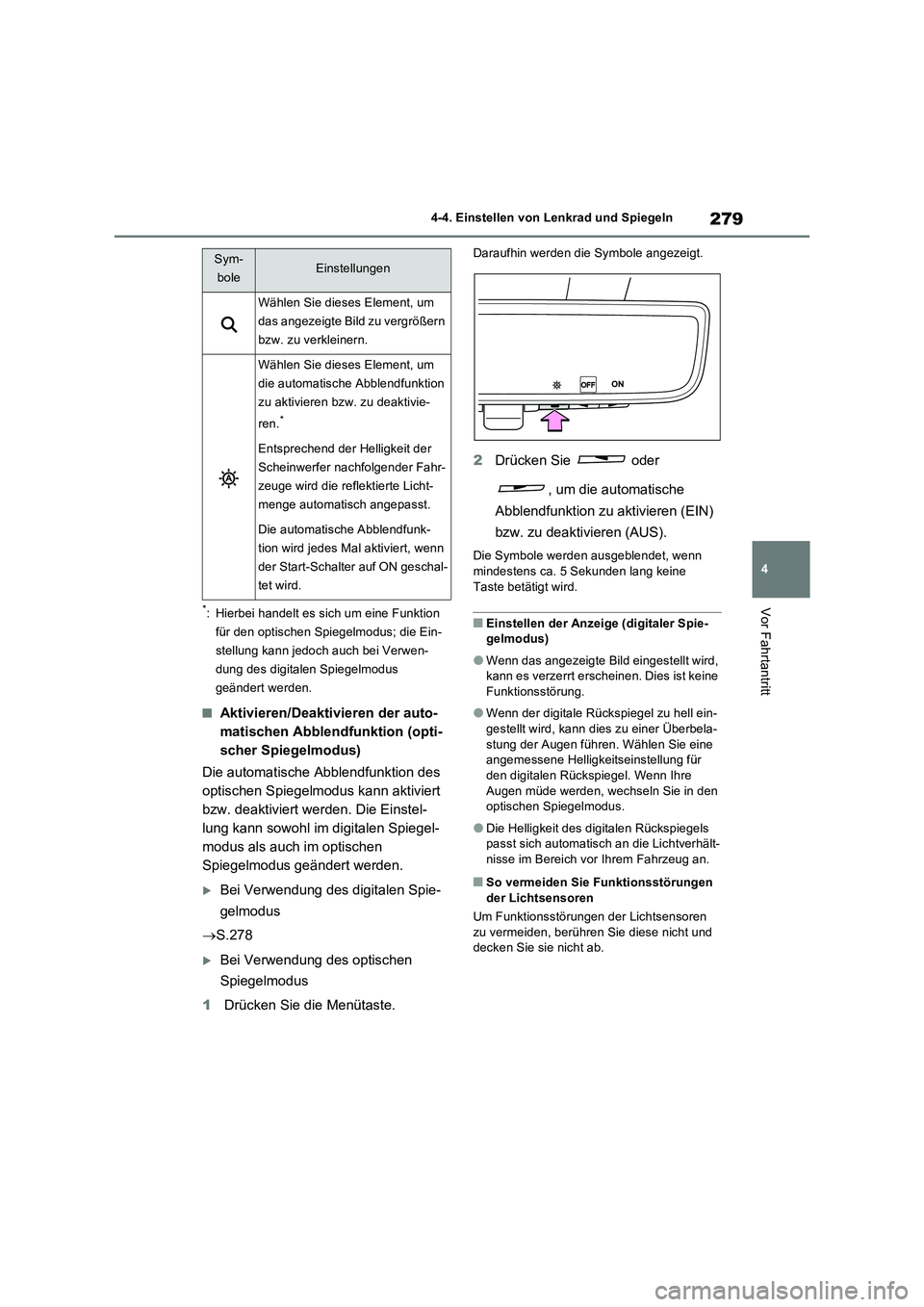

Vor Fahrtantritt*: Hierbei handelt es sich um eine Funktion
für den optischen Spiegelmodus; die Ein-
stellung kann jedoch auch bei Verwen-
dung des digitalen Spiegelmodus
geändert werden.
■Aktivieren/Deaktivieren der auto-
matischen Abblendfunktion (opti-
scher Spiegelmodus)
Die automatische Abblendfunktion des
optischen Spiegelmodus kann aktiviert
bzw. deaktiviert werden. Die Einstel-
lung kann sowohl im digitalen Spiegel-
modus als auch im optischen
Spiegelmodus geändert werden.
Bei Verwendung des digitalen Spie-
gelmodus
S.278
Bei Verwendung des optischen
Spiegelmodus
1Drücken Sie die Menütaste.
Daraufhin werden die Symbole angezeigt.
2Drücken Sie oder
, um die automatische
Abblendfunktion zu aktivieren (EIN)
bzw. zu deaktivieren (AUS).
Die Symbole werden ausgeblendet, wenn
mindestens ca. 5 Sekunden lang keine
Taste betätigt wird.
■Einstellen der Anzeige (digitaler Spie-
gelmodus)
●Wenn das angezeigte Bild eingestellt wird,
kann es verzerrt erscheinen. Dies ist keine
Funktionsstörung.
●Wenn der digitale Rückspiegel zu hell ein-
gestellt wird, kann dies zu einer Überbela-
stung der Augen führen. Wählen Sie eine
angemessene Helligkeitseinstellung für
den digitalen Rückspiegel. Wenn Ihre
Augen müde werden, wechseln Sie in den
optischen Spiegelmodus.
●Die Helligkeit des digitalen Rückspiegels
passt sich automatisch an die Lichtverhält-
nisse im Bereich vor Ihrem Fahrzeug an.
■So vermeiden Sie Funktionsstörungen
der Lichtsensoren
Um Funktionsstörungen der Lichtsensoren
zu vermeiden, berühren Sie diese nicht und
decken Sie sie nicht ab.
Wählen Sie dieses Element, um
das angezeigte Bild zu vergrößern
bzw. zu verkleinern.
Wählen Sie dieses Element, um
die automatische Abblendfunktion
zu aktivieren bzw. zu deaktivie-
ren.
*
Entsprechend der Helligkeit der
Scheinwerfer nachfolgender Fahr-
zeuge wird die reflektierte Licht-
menge automatisch angepasst.
Die automatische Abblendfunk-
tion wird jedes Mal aktiviert, wenn
der Start-Schalter auf ON geschal-
tet wird.
Sym-
boleEinstellungen

2804-4. Einstellen von Lenkrad und Spiegeln

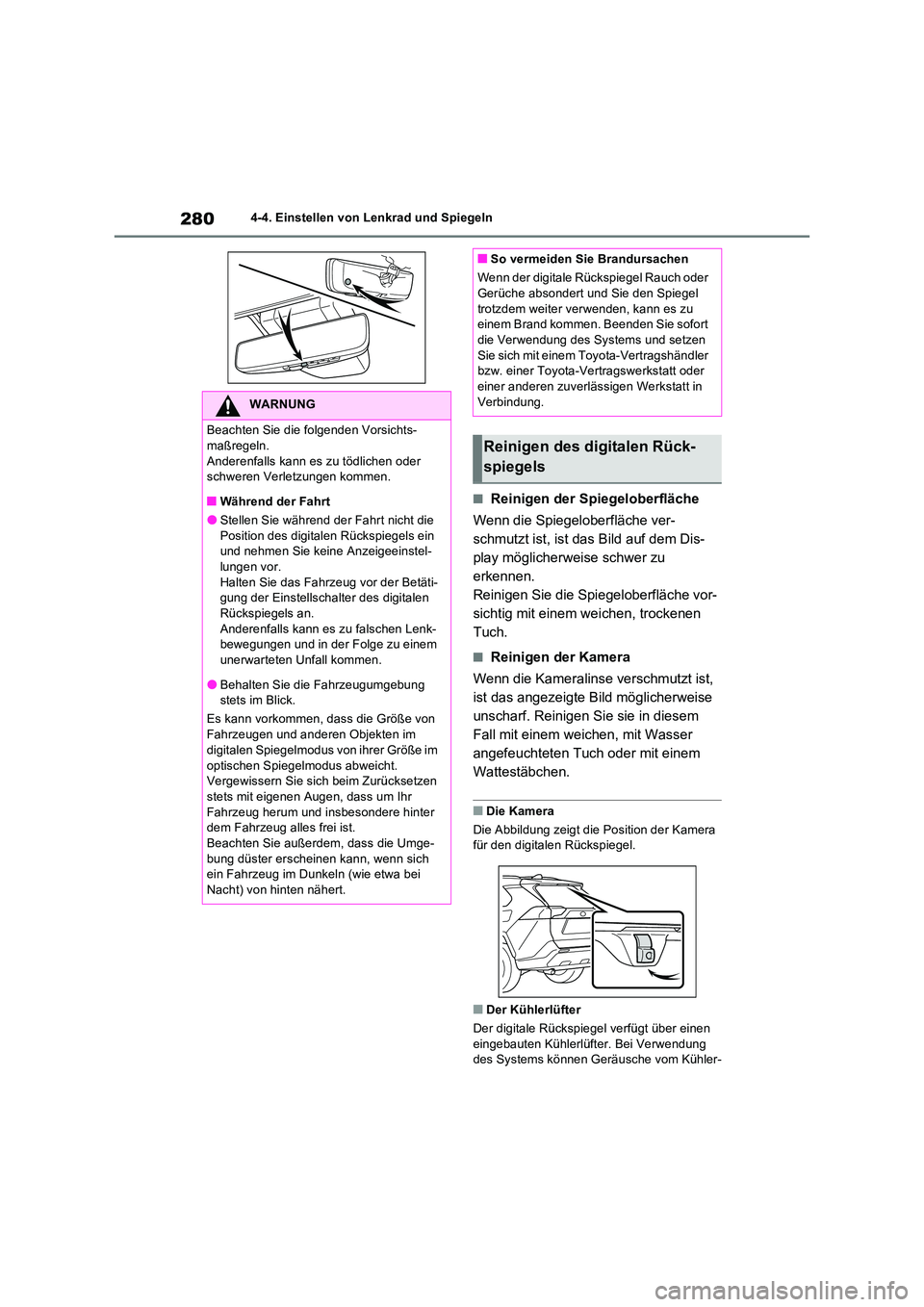

■Reinigen der Spiegeloberfläche
Wenn die Spiegeloberfläche ver-
schmutzt ist, ist das Bild auf dem Dis-
play möglicherweise schwer zu
erkennen.
Reinigen Sie die Spiegeloberfläche vor-
sichtig mit einem weichen, trockenen
Tuch.
■Reinigen der Kamera
Wenn die Kameralinse verschmutzt ist,
ist das angezeigte Bild möglicherweise
unscharf. Reinigen Sie sie in diesem
Fall mit einem weichen, mit Wasser
angefeuchteten Tuch oder mit einem
Wattestäbchen.
■Die Kamera
Die Abbildung zeigt die Position der Kamera für den digitalen Rückspiegel.
■Der Kühlerlüfter
Der digitale Rückspiegel verfügt über einen eingebauten Kühlerlüfter. Bei Verwendung des Systems können Geräusche vom Kühler-
WARNUNG
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Während der Fahrt
●Stellen Sie während der Fahrt nicht die Position des digitalen Rückspiegels ein und nehmen Sie keine Anzeigeeinstel-
lungen vor. Halten Sie das Fahrzeug vor der Betäti-gung der Einstellschalter des digitalen
Rückspiegels an. Anderenfalls kann es zu falschen Lenk-bewegungen und in der Folge zu einem
unerwarteten Unfall kommen.
●Behalten Sie die Fahrzeugumgebung stets im Blick.
Es kann vorkommen, dass die Größe von
Fahrzeugen und anderen Objekten im digitalen Spiegelmodus von ihrer Größe im
optischen Spiegelmodus abweicht. Vergewissern Sie sich beim Zurücksetzen stets mit eigenen Augen, dass um Ihr
Fahrzeug herum und insbesondere hinter dem Fahrzeug alles frei ist.Beachten Sie außerdem, dass die Umge-
bung düster erscheinen kann, wenn sich ein Fahrzeug im Dunkeln (wie etwa bei Nacht) von hinten nähert.
■So vermeiden Sie Brandursachen
Wenn der digitale Rückspiegel Rauch oder Gerüche absondert und Sie den Spiegel
trotzdem weiter verwenden, kann es zu einem Brand kommen. Beenden Sie sofort die Verwendung des Systems und setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Reinigen des digitalen Rück-
spiegels

281
4
4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt
lüfter zu hören sein.

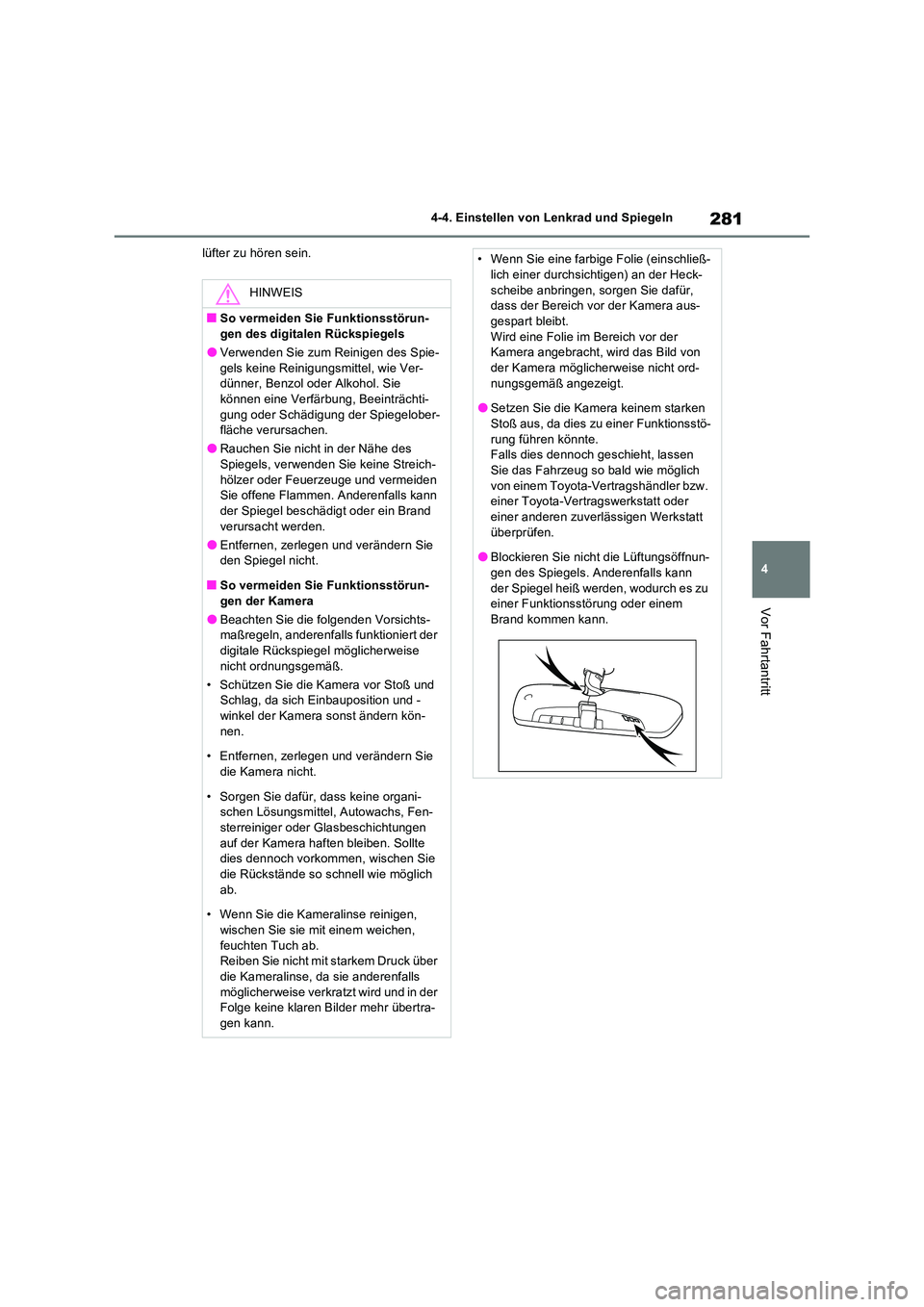

HINWEIS
■So vermeiden Sie Funktionsstörun- gen des digitalen Rückspiegels
●Verwenden Sie zum Reinigen des Spie-
gels keine Reinigungsmittel, wie Ver- dünner, Benzol oder Alkohol. Sie können eine Verfärbung, Beeinträchti-
gung oder Schädigung der Spiegelober- fläche verursachen.
●Rauchen Sie nicht in der Nähe des Spiegels, verwenden Sie keine Streich-
hölzer oder Feuerzeuge und vermeiden Sie offene Flammen. Anderenfalls kann der Spiegel beschädigt oder ein Brand
verursacht werden.
●Entfernen, zerlegen und verändern Sie den Spiegel nicht.
■So vermeiden Sie Funktionsstörun-
gen der Kamera
●Beachten Sie die folgenden Vorsichts- maßregeln, anderenfalls funktioniert der digitale Rückspiegel möglicherweise
nicht ordnungsgemäß.
• Schützen Sie die Kamera vor Stoß und Schlag, da sich Einbauposition und -
winkel der Kamera sonst ändern kön- nen.
• Entfernen, zerlegen und verändern Sie
die Kamera nicht.
• Sorgen Sie dafür, dass keine organi- schen Lösungsmittel, Autowachs, Fen-
sterreiniger oder Glasbeschichtungen auf der Kamera haften bleiben. Sollte dies dennoch vorkommen, wischen Sie
die Rückstände so schnell wie möglich ab.
• Wenn Sie die Kameralinse reinigen,
wischen Sie sie mit einem weichen, feuchten Tuch ab.Reiben Sie nicht mit starkem Druck über
die Kameralinse, da sie anderenfalls möglicherweise verkratzt wird und in der Folge keine klaren Bilder mehr übertra-
gen kann.
• Wenn Sie eine farbige Folie (einschließ- lich einer durchsichtigen) an der Heck-
scheibe anbringen, sorgen Sie dafür, dass der Bereich vor der Kamera aus-gespart bleibt.
Wird eine Folie im Bereich vor der Kamera angebracht, wird das Bild von der Kamera möglicherweise nicht ord-
nungsgemäß angezeigt.
●Setzen Sie die Kamera keinem starken Stoß aus, da dies zu einer Funktionsstö-
rung führen könnte. Falls dies dennoch geschieht, lassen Sie das Fahrzeug so bald wie möglich
von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
überprüfen.
●Blockieren Sie nicht die Lüftungsöffnun- gen des Spiegels. Anderenfalls kann
der Spiegel heiß werden, wodurch es zu einer Funktionsstörung oder einem Brand kommen kann.

2824-4. Einstellen von Lenkrad und Spiegeln

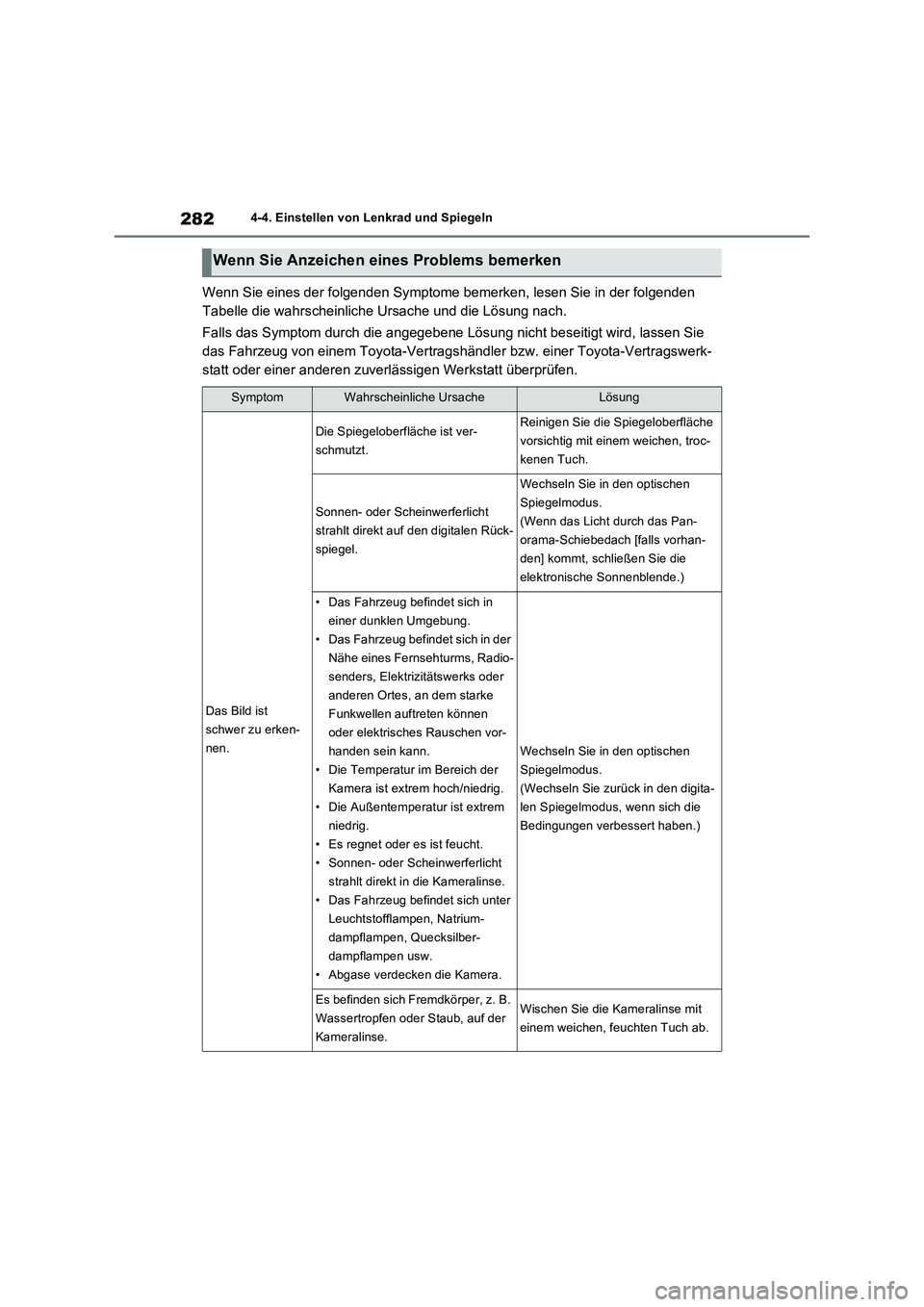

Wenn Sie eines der folgenden Symptome bemerken, lesen Sie in der folgenden
Tabelle die wahrscheinliche Ursache und die Lösung nach.
Falls das Symptom durch die angegebene Lösung nicht beseitigt wird, lassen Sie
das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen zuverlässigen Werkstatt überprüfen.
Wenn Sie Anzeichen eines Problems bemerken
SymptomWahrscheinliche UrsacheLösung
Das Bild ist
schwer zu erken-
nen.
Die Spiegeloberfläche ist ver-
schmutzt.Reinigen Sie die Spiegeloberfläche
vorsichtig mit einem weichen, troc-
kenen Tuch.
Sonnen- oder Scheinwerferlicht
strahlt direkt auf den digitalen Rück-
spiegel.
Wechseln Sie in den optischen
Spiegelmodus.
(Wenn das Licht durch das Pan-
orama-Schiebedach [falls vorhan-
den] kommt, schließen Sie die
elektronische Sonnenblende.)
• Das Fahrzeug befindet sich in
einer dunklen Umgebung.
• Das Fahrzeug befindet sich in der
Nähe eines Fernsehturms, Radio-
senders, Elektrizitätswerks oder
anderen Ortes, an dem starke
Funkwellen auftreten können
oder elektrisches Rauschen vor-
handen sein kann.
• Die Temperatur im Bereich der
Kamera ist extrem hoch/niedrig.
• Die Außentemperatur ist extrem
niedrig.
• Es regnet oder es ist feucht.
• Sonnen- oder Scheinwerferlicht
strahlt direkt in die Kameralinse.
• Das Fahrzeug befindet sich unter
Leuchtstofflampen, Natrium-
dampflampen, Quecksilber-
dampflampen usw.
• Abgase verdecken die Kamera.
Wechseln Sie in den optischen
Spiegelmodus.
(Wechseln Sie zurück in den digita-
len Spiegelmodus, wenn sich die
Bedingungen verbessert haben.)
Es befinden sich Fremdkörper, z. B.
Wassertropfen oder Staub, auf der
Kameralinse.Wischen Sie die Kameralinse mit
einem weichen, feuchten Tuch ab.

283
4 4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt

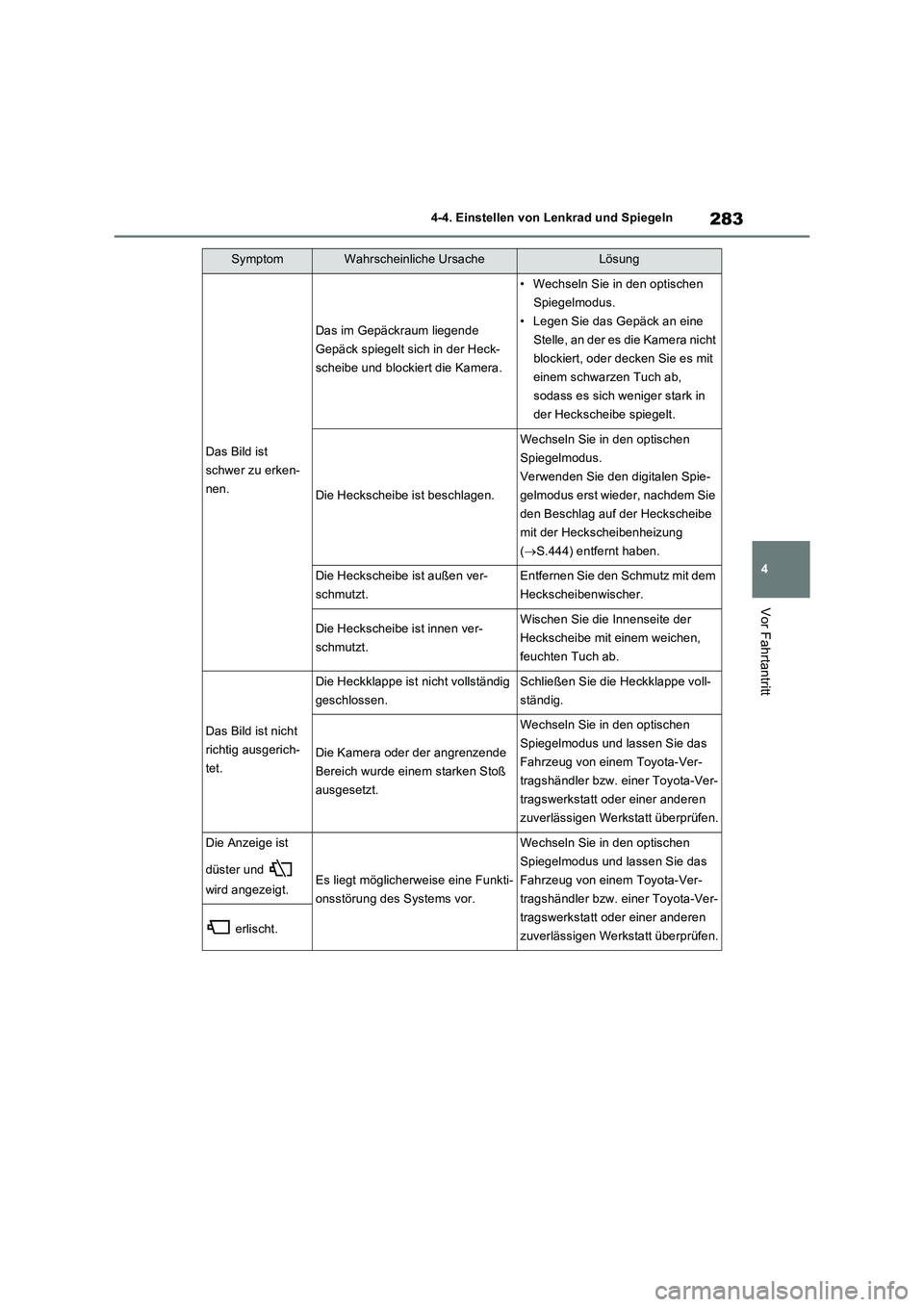

Das Bild ist
schwer zu erken-
nen.
Das im Gepäckraum liegende
Gepäck spiegelt sich in der Heck-
scheibe und blockiert die Kamera.
• Wechseln Sie in den optischen
Spiegelmodus.
• Legen Sie das Gepäck an eine
Stelle, an der es die Kamera nicht
blockiert, oder decken Sie es mit
einem schwarzen Tuch ab,
sodass es sich weniger stark in
der Heckscheibe spiegelt.
Die Heckscheibe ist beschlagen.
Wechseln Sie in den optischen
Spiegelmodus.
Verwenden Sie den digitalen Spie-
gelmodus erst wieder, nachdem Sie
den Beschlag auf der Heckscheibe
mit der Heckscheibenheizung
(S.444) entfernt haben.
Die Heckscheibe ist außen ver-
schmutzt.Entfernen Sie den Schmutz mit dem
Heckscheibenwischer.
Die Heckscheibe ist innen ver-
schmutzt.Wischen Sie die Innenseite der
Heckscheibe mit einem weichen,
feuchten Tuch ab.
Das Bild ist nicht
richtig ausgerich-
tet.
Die Heckklappe ist nicht vollständig
geschlossen.Schließen Sie die Heckklappe voll-
ständig.
Die Kamera oder der angrenzende
Bereich wurde einem starken Stoß
ausgesetzt.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie das
Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
Die Anzeige ist
düster und
wird angezeigt.
Es liegt möglicherweise eine Funkti-
onsstörung des Systems vor.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie das
Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
erlischt.
SymptomWahrscheinliche UrsacheLösung

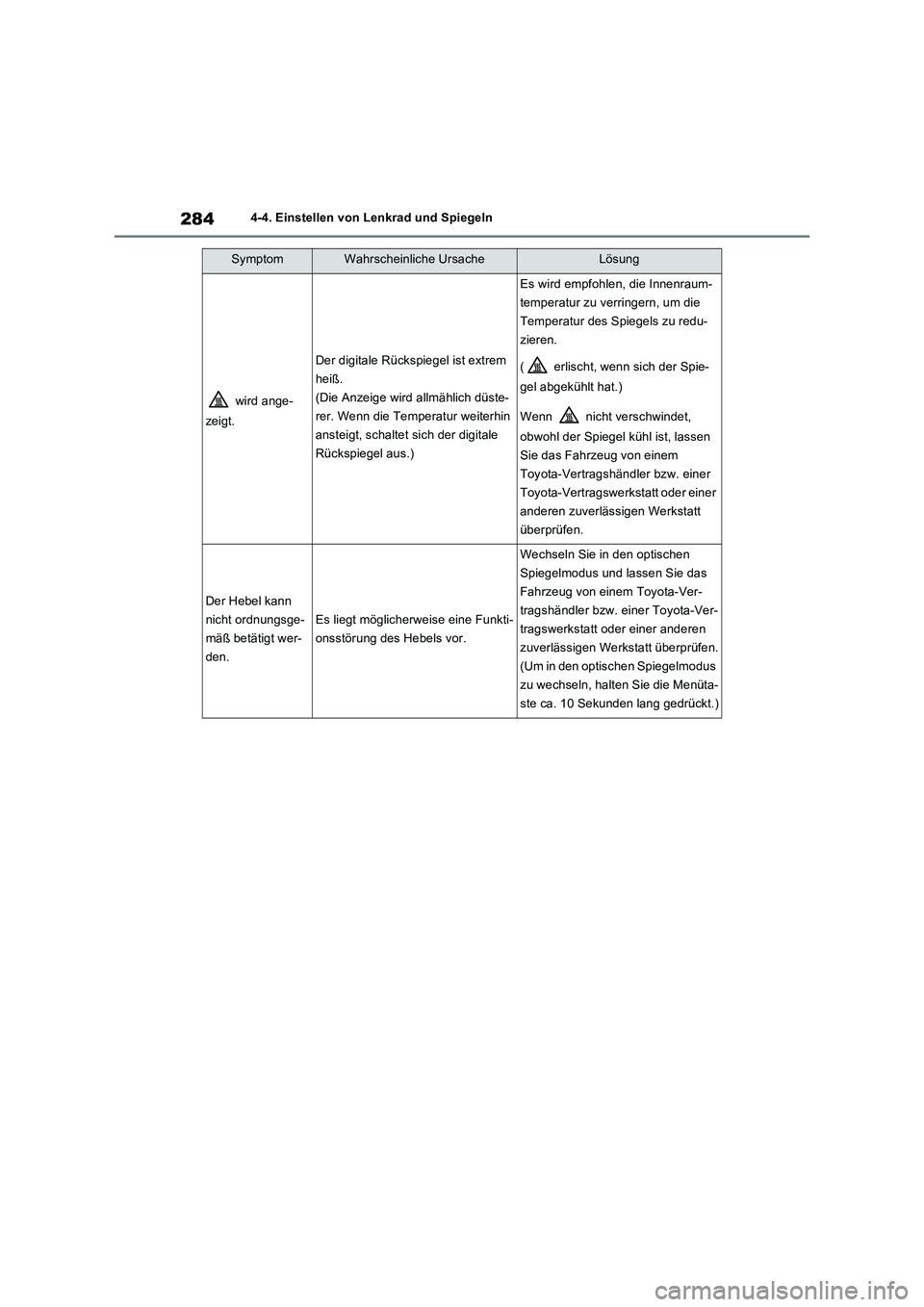

2844-4. Einstellen von Lenkrad und Spiegeln
wird ange-
zeigt.
Der digitale Rückspiegel ist extrem
heiß.
(Die Anzeige wird allmählich düste-
rer. Wenn die Temperatur weiterhin
ansteigt, schaltet sich der digitale
Rückspiegel aus.)
Es wird empfohlen, die Innenraum-
temperatur zu verringern, um die
Temperatur des Spiegels zu redu-
zieren.
( erlischt, wenn sich der Spie-
gel abgekühlt hat.)
Wenn nicht verschwindet,
obwohl der Spiegel kühl ist, lassen
Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt
überprüfen.
Der Hebel kann
nicht ordnungsge-
mäß betätigt wer-
den.
Es liegt möglicherweise eine Funkti-
onsstörung des Hebels vor.
Wechseln Sie in den optischen
Spiegelmodus und lassen Sie das
Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt überprüfen.
(Um in den optischen Spiegelmodus
zu wechseln, halten Sie die Menüta-
ste ca. 10 Sekunden lang gedrückt.)
SymptomWahrscheinliche UrsacheLösung

285
4
4-4. Einstellen von Lenkrad und Spiegeln
Vor Fahrtantritt

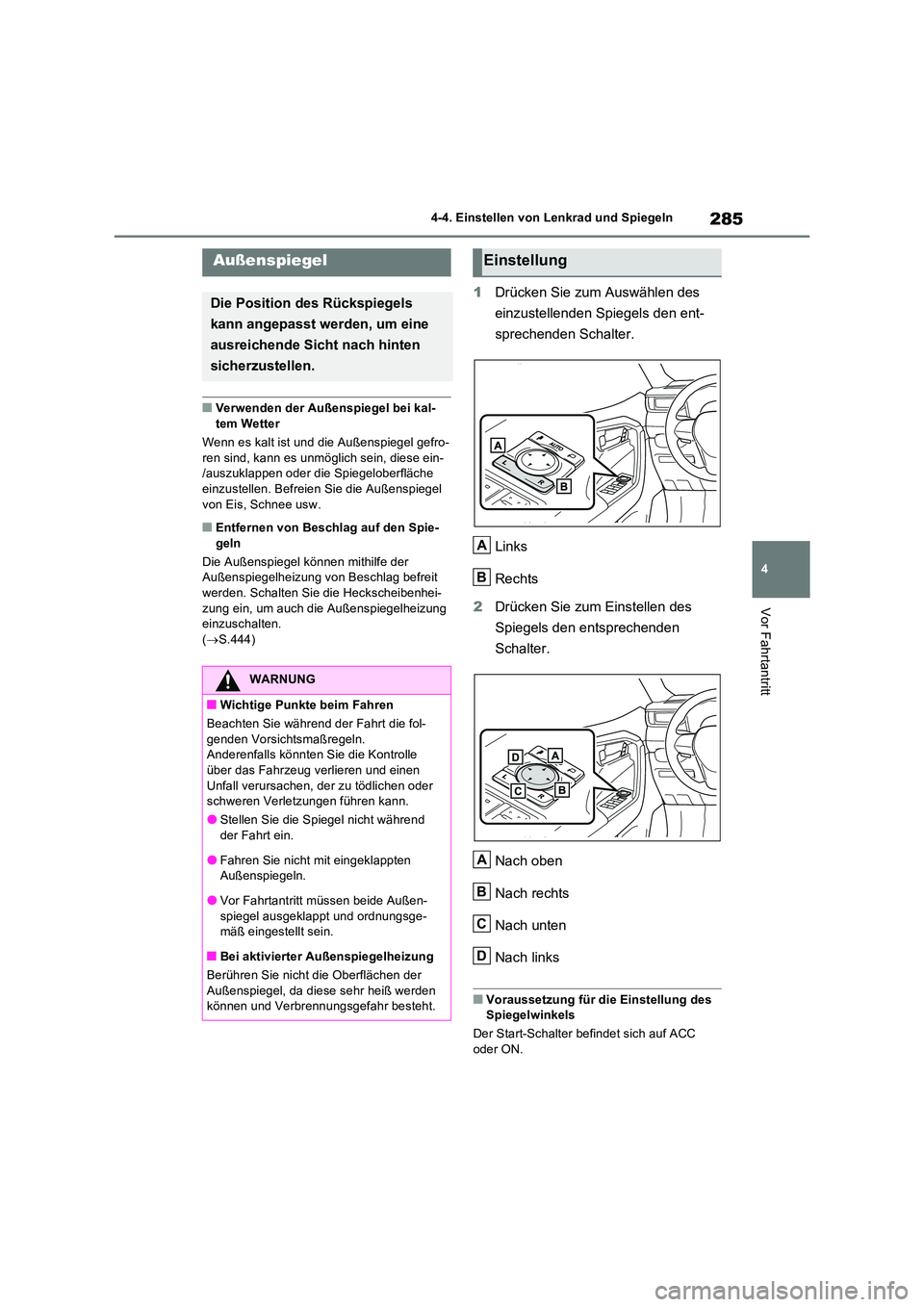

■Verwenden der Außenspiegel bei kal- tem Wetter
Wenn es kalt ist und die Außenspiegel gefro-
ren sind, kann es unmöglich sein, diese ein- /auszuklappen oder die Spiegeloberfläche einzustellen. Befreien Sie die Außenspiegel
von Eis, Schnee usw.
■Entfernen von Beschlag auf den Spie- geln
Die Außenspiegel können mithilfe der Außenspiegelheizung von Beschlag befreit
werden. Schalten Sie die Heckscheibenhei- zung ein, um auch die Außenspiegelheizung einzuschalten.
( S.444)
1Drücken Sie zum Auswählen des
einzustellenden Spiegels den ent-
sprechenden Schalter.
Links
Rechts
2 Drücken Sie zum Einstellen des
Spiegels den entsprechenden
Schalter.
Nach oben
Nach rechts
Nach unten
Nach links
■Voraussetzung für die Einstellung des Spiegelwinkels
Der Start-Schalter befindet sich auf ACC
oder ON.
Außenspiegel
Die Position des Rückspiegels
kann angepasst werden, um eine
ausreichende Sicht nach hinten
sicherzustellen.
WARNUNG
■Wichtige Punkte beim Fahren
Beachten Sie während der Fahrt die fol-
genden Vorsichtsmaßregeln. Anderenfalls könnten Sie die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
●Stellen Sie die Spiegel nicht während der Fahrt ein.
●Fahren Sie nicht mit eingeklappten Außenspiegeln.
●Vor Fahrtantritt müssen beide Außen-
spiegel ausgeklappt und ordnungsge- mäß eingestellt sein.
■Bei aktivierter Außenspiegelheizung
Berühren Sie nicht die Oberflächen der
Außenspiegel, da diese sehr heiß werden können und Verbrennungsgefahr besteht.
Einstellung
A
B
A
B
C
D

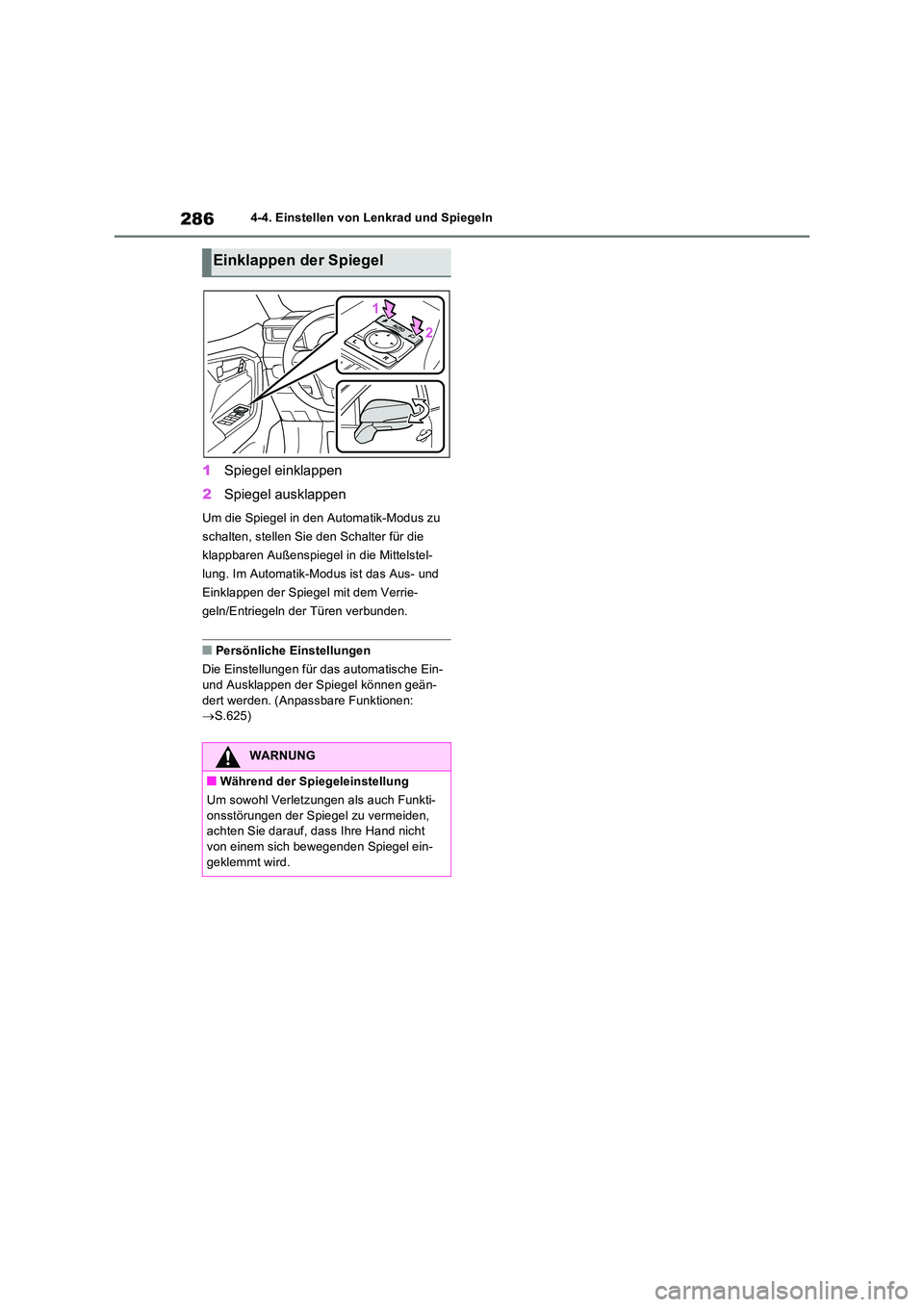

2864-4. Einstellen von Lenkrad und Spiegeln
1Spiegel einklappen
2 Spiegel ausklappen
Um die Spiegel in den Automatik-Modus zu
schalten, stellen Sie den Schalter für die
klappbaren Außenspiegel in die Mittelstel-
lung. Im Automatik-Modus ist das Aus- und
Einklappen der Spiegel mit dem Verrie-
geln/Entriegeln der Türen verbunden.
■Persönliche Einstellungen
Die Einstellungen für das automatische Ein- und Ausklappen der Spiegel können geän-
dert werden. (Anpassbare Funktionen:  S.625)
Einklappen der Spiegel
WARNUNG
■Während der Spiegeleinstellung
Um sowohl Verletzungen als auch Funkti-
onsstörungen der Spiegel zu vermeiden, achten Sie darauf, dass Ihre Hand nicht von einem sich bewegenden Spiegel ein-
geklemmt wird.

287
4

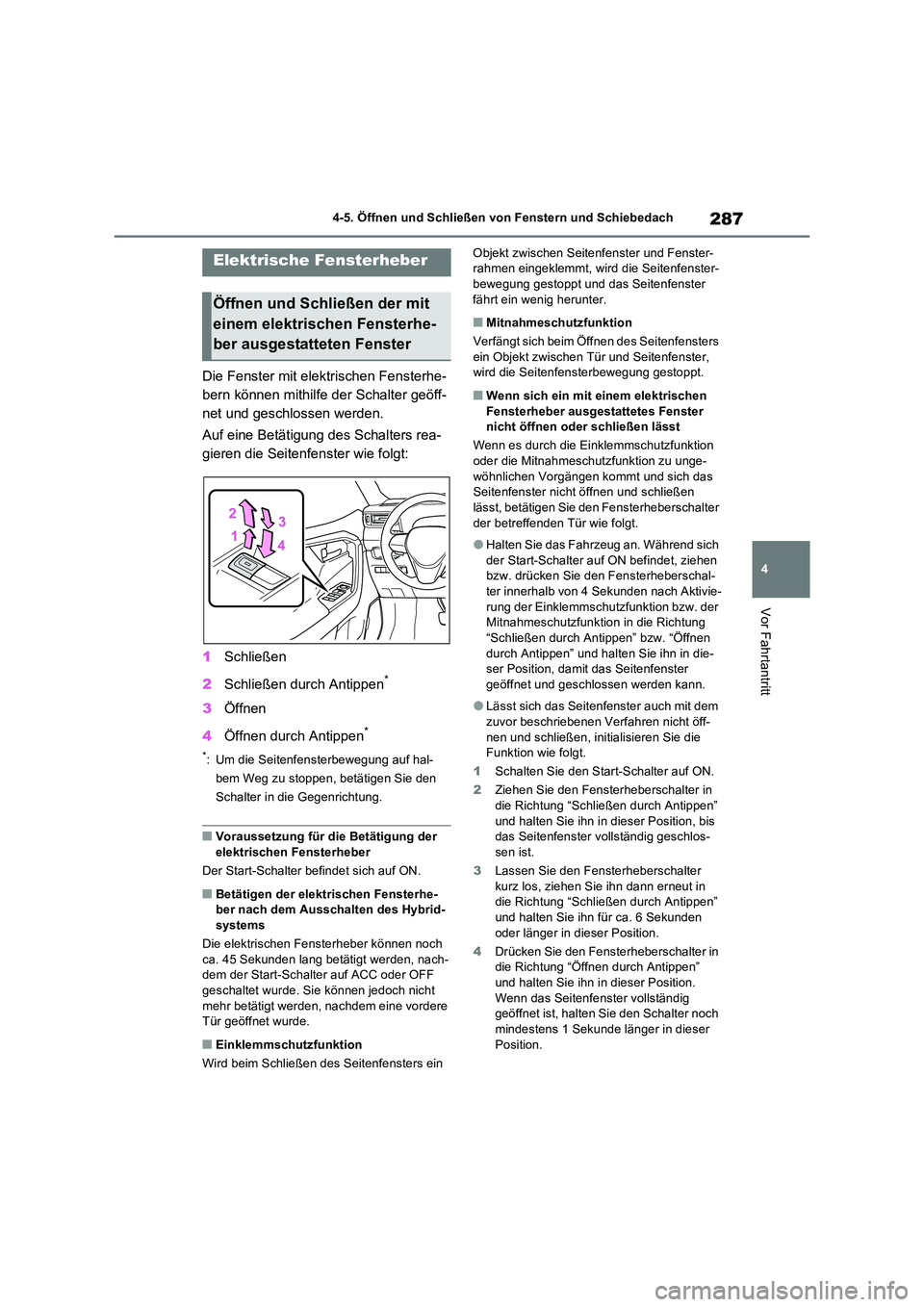

4-5. Öffnen und Schließen von Fenstern und Schiebedach
Vor Fahrtantritt
4-5.Öffnen und Sc hließ en von Fens te rn und Sch ieb edac h
Die Fenster mit elektrischen Fensterhe-
bern können mithilfe der Schalter geöff-
net und geschlossen werden.
Auf eine Betätigung des Schalters rea-
gieren die Seitenfenster wie folgt:
1 Schließen
2 Schließen durch Antippen*
3Öffnen
4 Öffnen durch Antippen*
*: Um die Seitenfensterbewegung auf hal-
bem Weg zu stoppen, betätigen Sie den
Schalter in die Gegenrichtung.
■Voraussetzung für die Betätigung der
elektrischen Fensterheber
Der Start-Schalter befindet sich auf ON.
■Betätigen der elektrischen Fensterhe- ber nach dem Ausschalten des Hybrid-systems
Die elektrischen Fensterheber können noch
ca. 45 Sekunden lang betätigt werden, nach- dem der Start-Schalter auf ACC oder OFF geschaltet wurde. Sie können jedoch nicht
mehr betätigt werden, nachdem eine vordere Tür geöffnet wurde.
■Einklemmschutzfunktion
Wird beim Schließen des Seitenfensters ein
Objekt zwischen Seitenfenster und Fenster- rahmen eingeklemmt, wird die Seitenfenster-bewegung gestoppt und das Seitenfenster
fährt ein wenig herunter.
■Mitnahmeschutzfunktion
Verfängt sich beim Öffnen des Seitenfensters ein Objekt zwischen Tür und Seitenfenster, wird die Seitenfensterbewegung gestoppt.
■Wenn sich ein mit einem elektrischen
Fensterheber ausgestattetes Fenster nicht öffnen oder schließen lässt
Wenn es durch die Einklemmschutzfunktion oder die Mitnahmeschutzfunktion zu unge-
wöhnlichen Vorgängen kommt und sich das Seitenfenster nicht öffnen und schließen lässt, betätigen Sie den Fensterheberschalter
der betreffenden Tür wie folgt.
●Halten Sie das Fahrzeug an. Während sich
der Start-Schalter auf ON befindet, ziehen bzw. drücken Sie den Fensterheberschal-ter innerhalb von 4 Sekunden nach Aktivie-
rung der Einklemmschutzfunktion bzw. der Mitnahmeschutzfunktion in die Richtung “Schließen durch Antippen” bzw. “Öffnen
durch Antippen” und halten Sie ihn in die- ser Position, damit das Seitenfenster geöffnet und geschlossen werden kann.
●Lässt sich das Seitenfenster auch mit dem zuvor beschriebenen Verfahren nicht öff-
nen und schließen, initialisieren Sie die Funktion wie folgt.
1 Schalten Sie den Start-Schalter auf ON.
2 Ziehen Sie den Fensterheberschalter in die Richtung “Schließen durch Antippen”
und halten Sie ihn in dieser Position, bis das Seitenfenster vollständig geschlos-sen ist.
3 Lassen Sie den Fensterheberschalter
kurz los, ziehen Sie ihn dann erneut in die Richtung “Schließen durch Antippen” und halten Sie ihn für ca. 6 Sekunden
oder länger in dieser Position.
4 Drücken Sie den Fensterheberschalter in die Richtung “Öffnen durch Antippen” und halten Sie ihn in dieser Position.
Wenn das Seitenfenster vollständig geöffnet ist, halten Sie den Schalter noch mindestens 1 Sekunde länger in dieser
Position.
Elektrische Fensterheber
Öffnen und Schließen der mit
einem elektrischen Fensterhe-
ber ausgestatteten Fenster

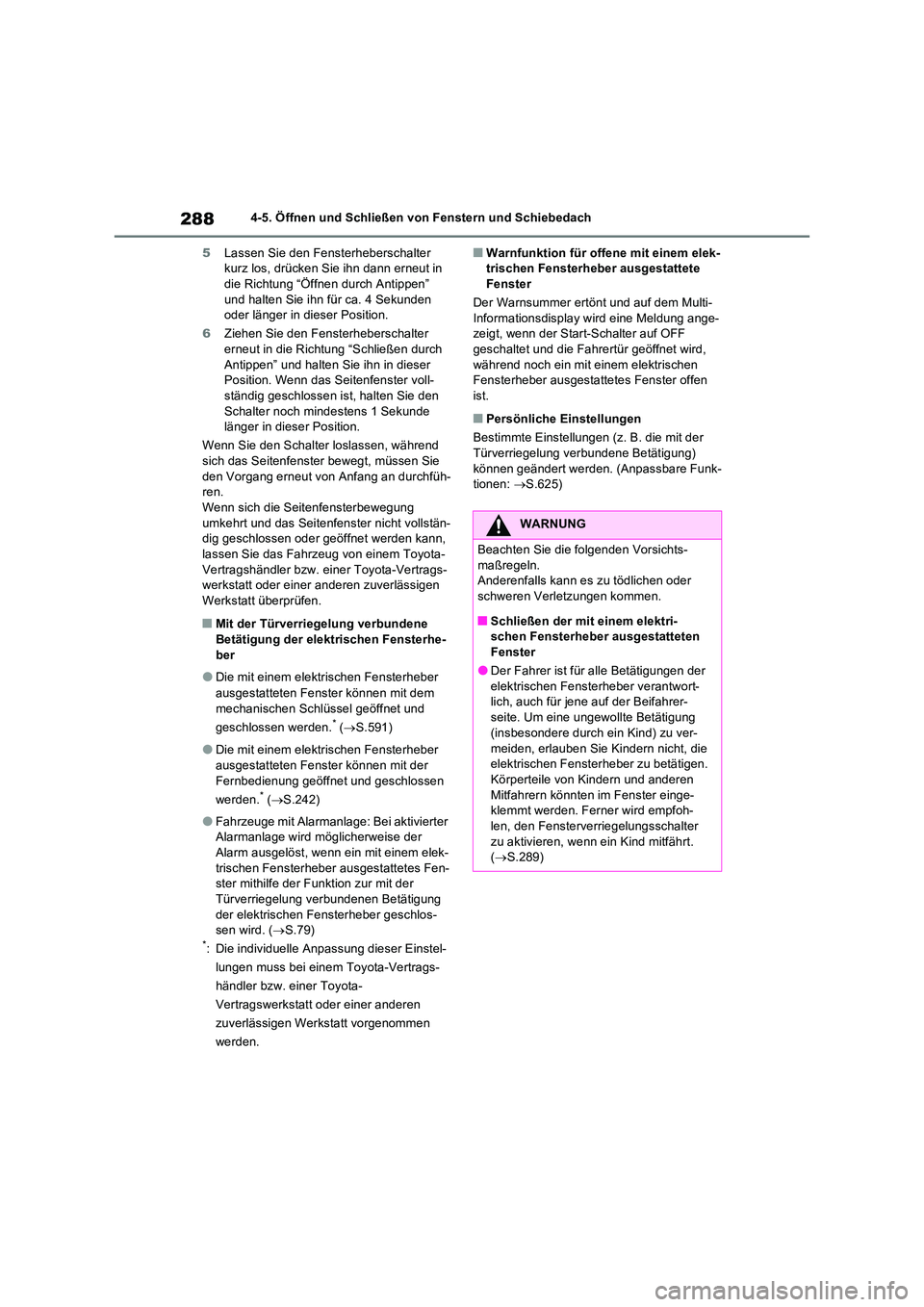

2884-5. Öffnen und Schließen von Fenstern und Schiebedach
5 Lassen Sie den Fensterheberschalter kurz los, drücken Sie ihn dann erneut in die Richtung “Öffnen durch Antippen”
und halten Sie ihn für ca. 4 Sekunden oder länger in dieser Position.
6 Ziehen Sie den Fensterheberschalter erneut in die Richtung “Schließen durch
Antippen” und halten Sie ihn in dieser Position. Wenn das Seitenfenster voll-ständig geschlossen ist, halten Sie den
Schalter noch mindestens 1 Sekunde länger in dieser Position.
Wenn Sie den Schalter loslassen, während sich das Seitenfenster bewegt, müssen Sie
den Vorgang erneut von Anfang an durchfüh- ren.Wenn sich die Seitenfensterbewegung
umkehrt und das Seitenfenster nicht vollstän- dig geschlossen oder geöffnet werden kann, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags- werkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
■Mit der Türverriegelung verbundene
Betätigung der elektrischen Fensterhe- ber
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit dem
mechanischen Schlüssel geöffnet und
geschlossen werden.* ( S.591)
●Die mit einem elektrischen Fensterheber
ausgestatteten Fenster können mit der Fernbedienung geöffnet und geschlossen
werden.* ( S.242)
●Fahrzeuge mit Alarmanlage: Bei aktivierter Alarmanlage wird möglicherweise der
Alarm ausgelöst, wenn ein mit einem elek- trischen Fensterheber ausgestattetes Fen- ster mithilfe der Funktion zur mit der
Türverriegelung verbundenen Betätigung der elektrischen Fensterheber geschlos-sen wird. ( S.79)*: Die individuelle Anpassung dieser Einstel-
lungen muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt vorgenommen
werden.
■Warnfunktion für offene mit einem elek- trischen Fensterheber ausgestattete Fenster
Der Warnsummer ertönt und auf dem Multi-
Informationsdisplay wird eine Meldung ange- zeigt, wenn der Start-Schalter auf OFF geschaltet und die Fahrertür geöffnet wird,
während noch ein mit einem elektrischen Fensterheber ausgestattetes Fenster offen ist.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. die mit der
Türverriegelung verbundene Betätigung) können geändert werden. (Anpassbare Funk- tionen: S.625)
WARNUNG
Beachten Sie die folgenden Vorsichts- maßregeln.Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
■Schließen der mit einem elektri- schen Fensterheber ausgestatteten
Fenster
●Der Fahrer ist für alle Betätigungen der elektrischen Fensterheber verantwort-lich, auch für jene auf der Beifahrer-
seite. Um eine ungewollte Betätigung (insbesondere durch ein Kind) zu ver-
meiden, erlauben Sie Kindern nicht, die elektrischen Fensterheber zu betätigen. Körperteile von Kindern und anderen
Mitfahrern könnten im Fenster einge- klemmt werden. Ferner wird empfoh-len, den Fensterverriegelungsschalter
zu aktivieren, wenn ein Kind mitfährt. ( S.289)
