Samochód z przyczepà prowadzi
si´ nieco inaczej ni˝ samochód bez
przyczepy. Holujàc przyczep´, aby
uniknàç wypadku, Êmierci lub po-
wa˝nych obra˝eƒ cia∏a, nale˝y pa-
mi´taç o nast´pujàcych zasadach:
Sprawdzanie po∏àczeƒ elek-
trycznych Êwiate∏ przyczepy
Przed rozpocz´ciem jazdy nale˝y
sprawdziç wszystkie po∏àczenia sa-
mochodu z przyczepà oraz dzia∏anie
Êwiate∏. Po przejechaniu krótkiego
dystansu nale˝y to powtórzyç.Przeçwiczenie jazdy z przyczepà
Przed przystàpieniem do w∏aÊci-
wego holowania dobrze jest
przeçwiczyç w bezpiecznym
miejscu manewry skr´cania, za-
trzymywania si´ i cofania a˝ do
nabrania wprawy w ich wykony-
waniu.
Podczas cofania samochodu
z przyczepà kierownic´ nale˝y
obracaç w kierunku przeciwnym
do zamierzonego skr´tu przycze-
py. Nale˝y jà obracaç powoli, aby
zminimalizowaç mo˝liwoÊç nie-
prawid∏owego manewru. Dobrze
jest zapewniç sobie pomoc dru-
giej osoby, ograniczajàc w ten
sposób ryzyko kolizji.
Zwi´kszony odst´p od poprze-
dzajàcego pojazdu
Prowadzàc samochód z przyczepà,
nale˝y na ka˝de 10 km/h pr´dkoÊci
jazdy zwi´kszyç odst´p od poprze-
dzajàcego pojazdu przynajmniej
o d∏ugoÊç zespo∏u samochodu
z przyczepà. Unikaç gwa∏townego
hamowania, które mo˝e spowodo-
waç poÊlizg i utrat´ panowania nad
samochodem. Szczególnie dotyczy
to mokrej lub Êliskiej nawierzchni.
Jazda
5-1. Przed rozpocz´ciem jazdy307
5
29 mm
34 mm
412 mm
348 mm
386 mm
586 mm
617 mm
1089 mm
J
I
H
G
F
E
D
C
UWAGA
Je˝eli wzmocnienie tylnego zde-
rzaka wykonane jest ze stopów
lekkich
Nie wolno dopuÊciç, aby wzmocnienie
tylnego zderzaka styka∏o si´ bezpo-
Êrednio ze stalowymi wspornikami
haka holowniczego.
Na styku elementów stalowych i alu-
miniowych nast´puje reakcja che-
miczna (korozja elektrochemiczna),
doprowadzajàc do os∏abienia wytrzy-
ma∏oÊci stykajàcych si´ cz´Êci oraz
ich uszkodzenia. Podczas montowa-
nia stalowego haka holowniczego na-
le˝y powierzchnie styku wsporników
pokryç farbà antykorozyjnà.
Wskazówki
35 RAV4 Plug In HV OM9A587E 16/11/22 18:27 Page 307

Gwa∏towne przyspieszanie,
skr´canie, pokonywanie
zakr´tów
Przy zbyt ciasnym skr´cie przycze-
pa mo˝e uderzyç w samochód.
Przed zakr´tem nale˝y stopniowo
zwolniç, unikajàc nag∏ego hamowa-
nia. Zakr´ty pokonywaç ostro˝nie
i z niewielkà pr´dkoÊcià.
Uwagi dotyczàce skr´cania
Podczas skr´cania ko∏a przyczepy
podà˝ajà po ∏uku po∏o˝onym bli˝ej
Êrodka krzywizny ni˝ ko∏a samocho-
du. W celu skompensowania tego
nale˝y jechaç po ∏uku o wi´kszym
ni˝ normalnie promieniu.
Wa˝ne informacje dotyczàce
stabilnoÊci
Boczny wiatr i wyboista nawierzch-
nia powodujà ko∏ysanie przyczepy,
co znacznie utrudnia prowadzenie
samochodu. Od czasu do czasu
dobrze jest skontrolowaç w lusterku
wstecznym sytuacj´ z ty∏u samo-
chodu, aby móc zawczasu przygo-
towaç si´ na wyprzedzanie przez
du˝e autobusy lub samochody ci´-
˝arowe, który to manewr równie˝
mo˝e wywo∏aç ko∏ysanie przyczepy
i samochodu. W przypadku rozko∏y-
sania przyczepy nale˝y mocno
trzymaç kierownic´ i natychmiast
zaczàç stopniowo redukowaç pr´d-
koÊç. Podczas hamowania utrzymy-
waç prostoliniowy tor jazdy.
Wyprzedzanie innych pojazdów
Nale˝y pami´taç o d∏ugoÊci holo-
wanej przyczepy. Przed zmianà pa-
sa ruchu konieczne jest upewnienie
si´, ˝e odst´py pomi´dzy pojazda-
mi sà wystarczajàco du˝e.Przek∏adnia nap´dowa
W celu zachowania skutecznoÊci
hamowania silnikiem nie nale˝y
przestawiaç dêwigni przek∏adni na-
p´dowej w po∏o˝enie D. (
S. 315)
Gdy hybrydowy uk∏ad nap´do-
wy ulega przegrzaniu
Podczas d∏ugotrwa∏ej jazdy w gór´
d∏ugiego lub stromego wzniesienia,
przy temperaturze otoczenia prze-
kraczajàcej 30°C, hybrydowy uk∏ad
nap´dowy samochodu holujàcego
przyczep´ mo˝e ulegaç przegrza-
niu. Gdy lampka ostrzegawcza wy-
sokiej temperatury p∏ynu w uk∏adzie
ch∏odzenia silnika zacznie sygnali-
zowaç przegrzewanie, nale˝y na-
tychmiast wy∏àczyç klimatyzacj´,
zjechaç na pobocze i zatrzymaç si´
w bezpiecznym miejscu. (
S. 578)
Parkowanie
Na czas postoju pod ko∏a samocho-
du i przyczepy nale˝y zawsze pod-
k∏adaç kliny blokujàce. Uruchomiç
z pe∏nà si∏à hamulec postojowy
i przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie P.
W okresie docierania samochodu
Toyota zaleca, aby przez pierwsze
800 km przebiegu samochodu fabrycz-
nie nowego lub samochodu z nowymi
podzespo∏ami uk∏adu nap´dowego nie
holowaç przyczepy.
Przeglàdy okresowe
Ze wzgl´du na dodatkowe obcià˝enie
samochód je˝d˝àcy z przyczepà wy-
maga cz´stszych przeglàdów i obs∏ugi
okresowej.
Po przejechaniu oko∏o 1000 km
z przyczepà nale˝y dokr´ciç
wszystkie Êruby mocujàce hak i jego
wsporniki.
Je˝eli pojawi si´ ko∏ysanie przyczepy
Jeden lub wi´cej czynników (boczny
3085-1. Przed rozpocz´ciem jazdy
35 RAV4 Plug In HV OM9A587E 16/11/22 18:27 Page 308

wiatr, pojazdy przeje˝d˝ajàce obok,
wyboiste drogi itp.) mogà negatywnie
wp∏ywaç na samochód i przyczep´,
powodujàc ich niestabilnoÊç.
Je˝eli pojawi si´ ko∏ysanie przyczepy:
• Nale˝y mocno chwyciç kierownic´.
Ustawiç jà w pozycji do jazdy na
wprost.
Nie próbowaç kontrolowaç ko∏ysania
przyczepy, obracajàc kierownicà.
• Nale˝y jak najszybciej bardzo delikat-
nie i stopniowo zwolniç peda∏ przyspie-
szenia w celu zmniejszenia pr´dkoÊci.
Nie nale˝y zwi´kszaç pr´dkoÊci. Nie
nale˝y równie˝ u˝ywaç peda∏u ha-
mulca zasadniczego.
Je˝eli kierownica nie zostanie zbyt
gwa∏townie skr´cona oraz nie zostanie
nadmiernie u˝yty peda∏ hamulca zasad-
niczego, samochód i przyczepa powin-
ny si´ ustabilizowaç (je˝eli w∏àczony
jest uk∏ad kontroli toru jazdy przyczepy,
to uk∏ad ten pomo˝e w stabilizacji sa-
mochodu i przyczepy).
Po ustàpieniu ko∏ysania przyczepy:
• Nale˝y zatrzymaç samochód w bez-
piecznym miejscu. Wszystkie osoby
jadàce samochodem powinny z niego
wysiàÊç.
• Sprawdziç stan opon zarówno w sa-
mochodzie jak i w przyczepie.
• Sprawdziç ∏adunek znajdujàcy si´ na
przyczepie.
Upewniç si´, ˝e ∏adunek nie przesunà∏
si´.
Je˝eli to mo˝liwe, upewniç si´, ˝e na-
cisk na hak holowniczy jest prawid∏owy.
• Sprawdziç obcià˝enie ca∏kowite sa-
mochodu.
Upewniç si´, ˝e samochód wraz z pa-
sa˝erami nie jest nadmiernie obcià˝ony.
Je˝eli nie stwierdzono wyst´powania
˝adnego z powy˝szych problemów,
oznacza to, ˝e pr´dkoÊç jazdy przy ja-
kiej wystàpi∏o ko∏ysanie przyczepy by∏a
zbyt du˝a. Nale˝y jechaç z mniejszà
pr´dkoÊcià, aby zapobiec niestabilnoÊci.
Nale˝y równie˝ pami´taç, ˝e ko∏ysanie
samochodu ciàgnàcego przyczep´
wzrasta wraz ze wzrostem pr´dkoÊci.
Jazda
5-1. Przed rozpocz´ciem jazdy309
5
35 RAV4 Plug In HV OM9A587E 16/11/22 18:27 Page 309

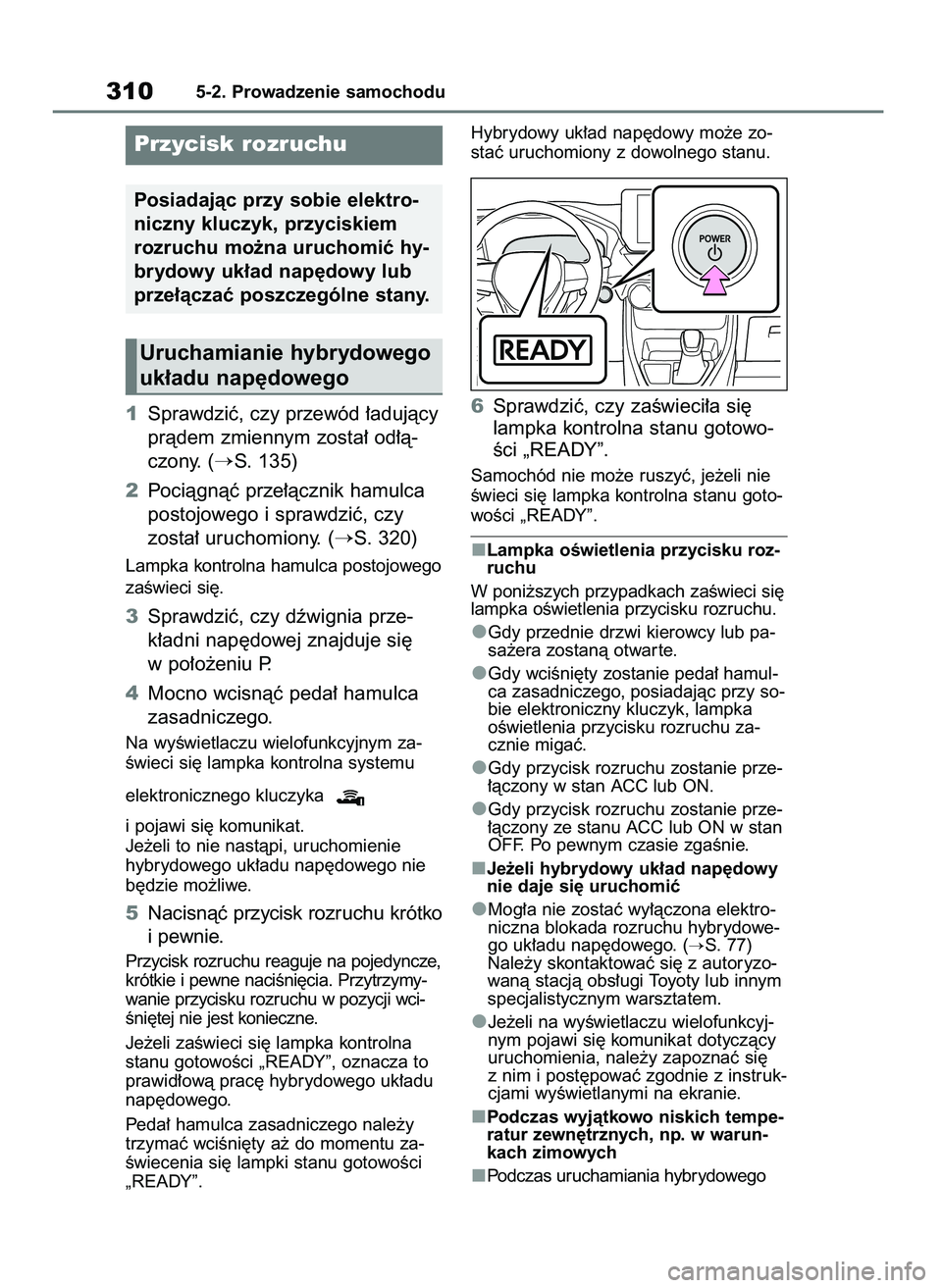

1Sprawdziç, czy przewód ∏adujàcy
pràdem zmiennym zosta∏ od∏à-
czony. (
S. 135)
2Pociàgnàç prze∏àcznik hamulca
postojowego i sprawdziç, czy
zosta∏ uruchomiony. (
S. 320)
Lampka kontrolna hamulca postojowego
zaÊwieci si´.
3Sprawdziç, czy dêwignia prze-
k∏adni nap´dowej znajduje si´
w po∏o˝eniu P.
4Mocno wcisnàç peda∏ hamulca
zasadniczego.
Na wyÊwietlaczu wielofunkcyjnym za-
Êwieci si´ lampka kontrolna systemu
elektronicznego kluczyka
i pojawi si´ komunikat.
Je˝eli to nie nastàpi, uruchomienie
hybrydowego uk∏adu nap´dowego nie
b´dzie mo˝liwe.
5Nacisnàç przycisk rozruchu krótko
i pewnie.
Przycisk rozruchu reaguje na pojedyncze,
krótkie i pewne naciÊni´cia. Przytrzymy-
wanie przycisku rozruchu w pozycji wci-
Êni´tej nie jest konieczne.
Je˝eli zaÊwieci si´ lampka kontrolna
stanu gotowoÊci „READY”, oznacza to
prawid∏owà prac´ hybrydowego uk∏adu
nap´dowego.
Peda∏ hamulca zasadniczego nale˝y
trzymaç wciÊni´ty a˝ do momentu za-
Êwiecenia si´ lampki stanu gotowoÊci
„READY”.Hybrydowy uk∏ad nap´dowy mo˝e zo-
staç uruchomiony z dowolnego stanu.
6Sprawdziç, czy zaÊwieci∏a si´
lampka kontrolna stanu gotowo-
Êci „READY”.
Samochód nie mo˝e ruszyç, je˝eli nie
Êwieci si´ lampka kontrolna stanu goto-
woÊci „READY”.
Lampka oÊwietlenia przycisku roz-
ruchu
W poni˝szych przypadkach zaÊwieci si´
lampka oÊwietlenia przycisku rozruchu.
Gdy przednie drzwi kierowcy lub pa-
sa˝era zostanà otwar te.
Gdy wciÊni´ty zostanie peda∏ hamul-
ca zasadniczego, posiadajàc przy so-
bie elektroniczny kluczyk, lampka
oÊwietlenia przycisku rozruchu za-
cznie migaç.
Gdy przycisk rozruchu zostanie prze-
∏àczony w stan ACC lub ON.
Gdy przycisk rozruchu zostanie prze-
∏àczony ze stanu ACC lub ON w stan
OFF. Po pewnym czasie zgaÊnie.
Je˝eli hybrydowy uk∏ad nap´dowy
nie daje si´ uruchomiç
Mog∏a nie zostaç wy∏àczona elektro-
niczna blokada rozruchu hybrydowe-
go uk∏adu nap´dowego. (
S. 77)
Nale˝y skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
Je˝eli na wyÊwietlaczu wielofunkcyj-
nym pojawi si´ komunikat dotyczàcy
uruchomienia, nale˝y zapoznaç si´
z nim i post´powaç zgodnie z instruk-
cjami wyÊwietlanymi na ekranie.
Podczas wyjàtkowo niskich tempe-
ratur zewn´trznych, np. w warun-
kach zimowych
Podczas uruchamiania hybrydowego
3105-2. Prowadzenie samochodu
Przycisk rozruchu
Posiadajàc przy sobie elektro-
niczny kluczyk, przyciskiem
rozruchu mo˝na uruchomiç hy-
brydowy uk∏ad nap´dowy lub
prze∏àczaç poszczególne stany.
Uruchamianie hybrydowego
uk∏adu nap´dowego
35 RAV4 Plug In HV OM9A587E 16/11/22 18:27 Page 310

uk∏adu nap´dowego czas, przez który
miga lampka kontrolna stanu gotowoÊci
„READY”, mo˝e byç d∏u˝szy ni˝ zwykle.
Nale˝y poczekaç do momentu ca∏kowi-
tego zaÊwiecenia si´ lampki kontrolnej
stanu gotowoÊci „READY”, oznaczajà-
cego gotowoÊç samochodu do jazdy.
Je˝eli w wyniku warunków pogodo-
wych temperatura akumulatora trak-
cyjnego jest bardzo niska (poni˝ej
-30°C), uruchomienie hybrydowego
uk∏adu nap´dowego mo˝e byç nie-
mo˝liwe. W takim przypadku nale˝y
ponowiç prób´ uruchomienia, gdy
temperatura akumulatora trakcyjnego
wzroÊnie, np. w wyniku ocieplenia itp.
Odg∏osy i wibracje charakterystycz-
ne dla hybrydowego samochodu
elektrycznego typu Plug-in
S. 91
Gdy zostanie roz∏adowany akumu-
lator 12-woltowy
Hybrydowy uk∏ad nap´dowy nie mo˝e
zostaç uruchomiony za pomocà syste-
mu elektronicznego kluczyka. Aby uru-
chomiç hybrydowy uk∏ad nap´dowy,
patrz S. 573.
Wyczerpanie baterii w elektronicz-
nym kluczyku
S. 232
Czynniki powodujàce zak∏ócenie
dzia∏ania
S. 254
Uwagi dotyczàce dzia∏ania funkcji
dost´pu do samochodu
S. 255
Blokada kierownicy (w niektórych
wersjach)
Po prze∏àczeniu przycisku rozruchu
w stan OFF i otwarciu, a nast´pnie
zamkni´ciu drzwi, zostaje uruchomio-
na blokada kierownicy. Blokada kie-
rownicy zostaje zwolniona podczas
ponownego naciÊni´cia przycisku
rozruchu.
Je˝eli blokada kierownicy nie zostanie
zwolniona, na wyÊwietlaczu wielofunk-
cyjnym pojawi si´ komunikat „NaciÊnij
przycisk POWER podczas obracania
kierownicà w dowolnym kierunku”.
Sprawdziç, czy dêwignia przek∏adni
nap´dowej znajduje si´ w po∏o˝eniu P.
Nacisnàç przycisk rozruchu, jednocze-
Ênie poruszajàc kierownicà w lewo
iwprawo.Aby zapobiec przegrzaniu si∏ownika
elektrycznego mechanizmu blokady
kierownicy, powtarzane w krótkich od-
st´pach czasu w∏àczanie i wy∏àczanie
hybrydowego uk∏adu nap´dowego
spowoduje przerwanie jego dzia∏ania.
W takiej sytuacji nale˝y na chwil´ za-
przestaç naciskania przycisku rozru-
chu. Uk∏ad powróci do normalnego
stanu w ciàgu oko∏o 10 sekund.
W przypadku usterki systemu elek-
tronicznego kluczyka
Je˝eli na wyÊwietlaczu wielofunkcyjnym
pojawi si´ komunikat „Usterka systemu
elektronicznego kluczyka. Patrz instrukcja
obs∏ugi” lub „Usterka systemu inteligent-
nego kluczyka. Patrz instrukcja obs∏ugi”,
mo˝e to oznaczaç usterk´ uk∏adu. Nale˝y
jak najszybciej zleciç sprawdzenie samo-
chodu autoryzowanej stacji obs∏ugi Toyoty
lub innemu specjalistycznemu warsztatowi.
Gdy nie zaÊwieca si´ lampka kon-
trolna stanu gotowoÊci „READY”
Je˝eli pomimo prawid∏owego wykonania
procedury uruchomienia samochodu,
lampka kontrolna stanu gotowoÊci
„READY” nie zaÊwieci si´, nale˝y jak
najszybciej skontaktowaç si´ z autoryzo-
wanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
W przypadku awarii hybrydowego
uk∏adu nap´dowego
S. 100
Bateria w elektronicznym kluczyku
S. 511
Obs∏uga przycisku rozruchu
Je˝eli przycisk rozruchu nie zostanie
naciÊni´ty krótko i pewnie, mo˝e nie
zostaç prze∏àczony w odpowiedni stan
lub hybrydowy uk∏ad nap´dowy mo˝e
nie zostaç uruchomiony.
Je˝eli próba ponownego uruchomienia
hybrydowego uk∏adu nap´dowego na-
stàpi zaraz po prze∏àczeniu przycisku
rozruchu w stan OFF, w niektórych
przypadkach hybrydowy uk∏ad nap´-
Jazda
5-2. Prowadzenie samochodu311
5
35 RAV4 Plug In HV OM9A587E 16/11/22 18:27 Page 311

dowy mo˝e nie zostaç uruchomiony.
Po prze∏àczeniu przycisku rozruchu
w stan OFF, przed ponownym urucho-
mieniem hybrydowego uk∏adu nap´do-
wego nale˝y odczekaç kilka sekund.
Ustawienia w∏asne
Je˝eli system elektronicznego kluczyka
zosta∏ wy∏àczony w ustawieniach w∏a-
snych, patrz S. 572.
1Zatrzymaç samochód.
2Je˝eli uruchomiony jest tryb r´czny
hamulca postojowego, uruchomiç
hamulec postojowy. (
S. 320)
Sprawdziç, czy lampka kontrolna
hamulca postojowego zaÊwieci∏a si´.
3Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie P.
Po przestawieniu dêwigni przek∏adni
nap´dowej w po∏o˝enie P nie wciskaç
przycisku zwalniania dêwigni przek∏adni
nap´dowej.
4Nacisnàç przycisk rozruchu krótko
i pewnie.
Hybrydowy uk∏ad nap´dowy zostanie
wy∏àczony i wygaszony zostanie zespó∏
wskaêników.
Zwolniç dêwigni´ przek∏adni nap´dowej
po wciÊni´ciu przycisku rozruchu.
5Zwolniç peda∏ hamulca zasadni-
czego i sprawdziç, czy na wyÊwie-
tlaczu wielofunkcyjnym przesta∏
byç wyÊwietlany komunikat „DO-
DATKOWE” lub „ZAP¸ON W¸.”.
3125-2. Prowadzenie samochodu
OSTRZE˚ENIE
Podczas uruchamiania hybrydo-
wego uk∏adu nap´dowego
Hybrydowy uk∏ad nap´dowy nale˝y
zawsze uruchamiaç, siedzàc na fotelu
kierowcy. Podczas uruchamiania
hybrydowego uk∏adu nap´dowego
w ˝adnym przypadku nie wolno naci-
skaç peda∏u przyspieszenia.
Mo˝e to doprowadziç do wypadku,
w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Ârodki ostro˝noÊci podczas jaz-
dy (wersje z blokadà kierownicy)
W przypadku awarii hybrydowego
uk∏adu nap´dowego podczas jazdy,
do chwili bezpiecznego zatrzymania
samochodu, nie nale˝y blokowaç ani
otwieraç drzwi. Uruchomienie blokady
kierownicy mo˝e doprowadziç do wy-
padku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
UWAGA
Podczas uruchamiania hybrydo-
wego uk∏adu nap´dowego
W przypadku trudnoÊci z uruchomie-
niem hybrydowego uk∏adu nap´dowe-
go, nale˝y jak najszybciej zleciç
sprawdzenie samochodu w autoryzo-
wanej stacji obs∏ugi Toyoty lub w in-
nym specjalistycznym warsztacie.
Nieprawid∏owe dzia∏anie przyci-
sku rozruchu
Dzia∏anie przycisku rozruchu w niety-
powy sposób, np. jego zacinanie si´,
mo˝e oznaczaç usterk´. Nale˝y jak
najszybciej skontaktowaç si´ z autory-
zowanà stacjà obs∏ugi Toyoty lub
innym specjalistycznym warsztatem.
Wy∏àczanie hybrydowego
uk∏adu nap´dowego
35 RAV4 Plug In HV OM9A587E 16/11/22 18:27 Page 312

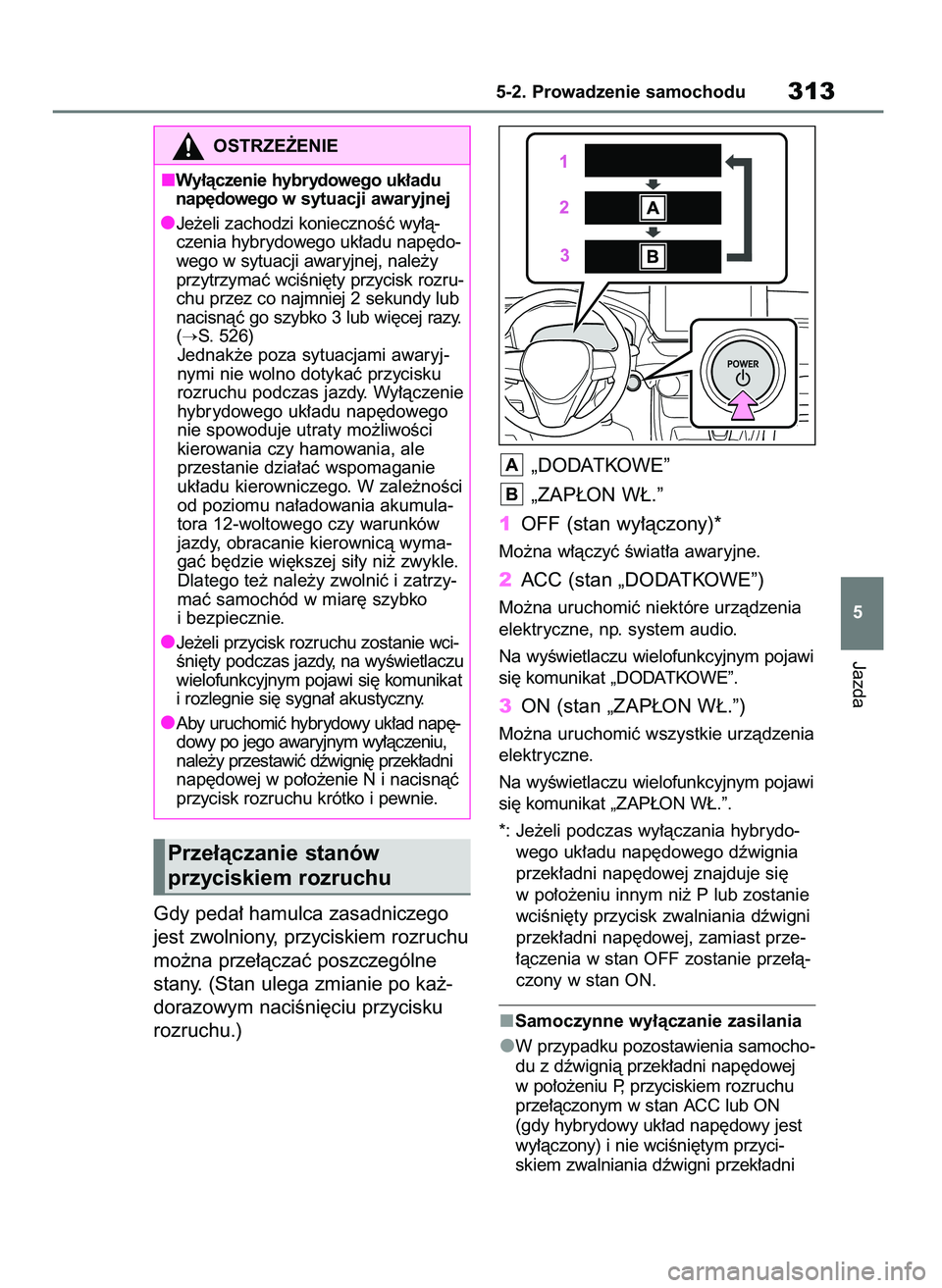

Gdy peda∏ hamulca zasadniczego
jest zwolniony, przyciskiem rozruchu
mo˝na prze∏àczaç poszczególne
stany. (Stan ulega zmianie po ka˝-
dorazowym naciÊni´ciu przycisku
rozruchu.)„DODATKOWE”
„ZAP¸ON W¸.”
1OFF (stan wy∏àczony)*
Mo˝na w∏àczyç Êwiat∏a awaryjne.
2ACC (stan „DODATKOWE”)
Mo˝na uruchomiç niektóre urzàdzenia
elektryczne, np. system audio.
Na wyÊwietlaczu wielofunkcyjnym pojawi
si´ komunikat „DODATKOWE”.
3ON (stan „ZAP¸ON W¸.”)
Mo˝na uruchomiç wszystkie urzàdzenia
elektryczne.
Na wyÊwietlaczu wielofunkcyjnym pojawi
si´ komunikat „ZAP¸ON W¸.”.
*: Je˝eli podczas wy∏àczania hybrydo-
wego uk∏adu nap´dowego dêwignia
przek∏adni nap´dowej znajduje si´
w po∏o˝eniu innym ni˝ P lub zostanie
wciÊni´ty przycisk zwalniania dêwigni
przek∏adni nap´dowej, zamiast prze-
∏àczenia w stan OFF zostanie prze∏à-
czony w stan ON.
Samoczynne wy∏àczanie zasilania
W przypadku pozostawienia samocho-
du z dêwignià przek∏adni nap´dowej
w po∏o˝eniu P, przyciskiem rozruchu
prze∏àczonym w stan ACC lub ON
(gdy hybrydowy uk∏ad nap´dowy jest
wy∏àczony) i nie wciÊni´tym przyci-
skiem zwalniania dêwigni przek∏adni
B
A
Jazda
5-2. Prowadzenie samochodu313
5
Prze∏àczanie stanów
przyciskiem rozruchu
OSTRZE˚ENIE
Wy∏àczenie hybrydowego uk∏adu
nap´dowego wsytuacji awaryjnej
Je˝eli zachodzi koniecznoÊç wy∏à-
czenia hybrydowego uk∏adu nap´do-
wego w sytuacji awaryjnej, nale˝y
przytrzymaç wciÊni´ty przycisk rozru-
chu przez co najmniej 2 sekundy lub
nacisnàç go szybko 3 lub wi´cej razy.
(
S. 526)
Jednak˝e poza sytuacjami awaryj-
nymi nie wolno dotykaç przycisku
rozruchu podczas jazdy. Wy∏àczenie
hybrydowego uk∏adu nap´dowego
nie spowoduje utraty mo˝liwoÊci
kierowania czy hamowania, ale
przestanie dzia∏aç wspomaganie
uk∏adu kierowniczego. W zale˝noÊci
od poziomu na∏adowania akumula-
tora 12-woltowego czy warunków
jazdy, obracanie kierownicà wyma-
gaç b´dzie wi´kszej si∏y ni˝ zwykle.
Dlatego te˝ nale˝y zwolniç i zatrzy-
maç samochód w miar´ szybko
i bezpiecznie.
Je˝eli przycisk rozruchu zostanie wci-
Êni´ty podczas jazdy, na wyÊwietlaczu
wielofunkcyjnym pojawi si´ komunikat
i rozlegnie si´ sygna∏ akustyczny.
Aby uruchomiç hybrydowy uk∏ad nap´-
dowy po jego awaryjnym wy∏àczeniu,
nale˝y przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie N i nacisnàç
przycisk rozruchu krótko i pewnie.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:27 Page 313

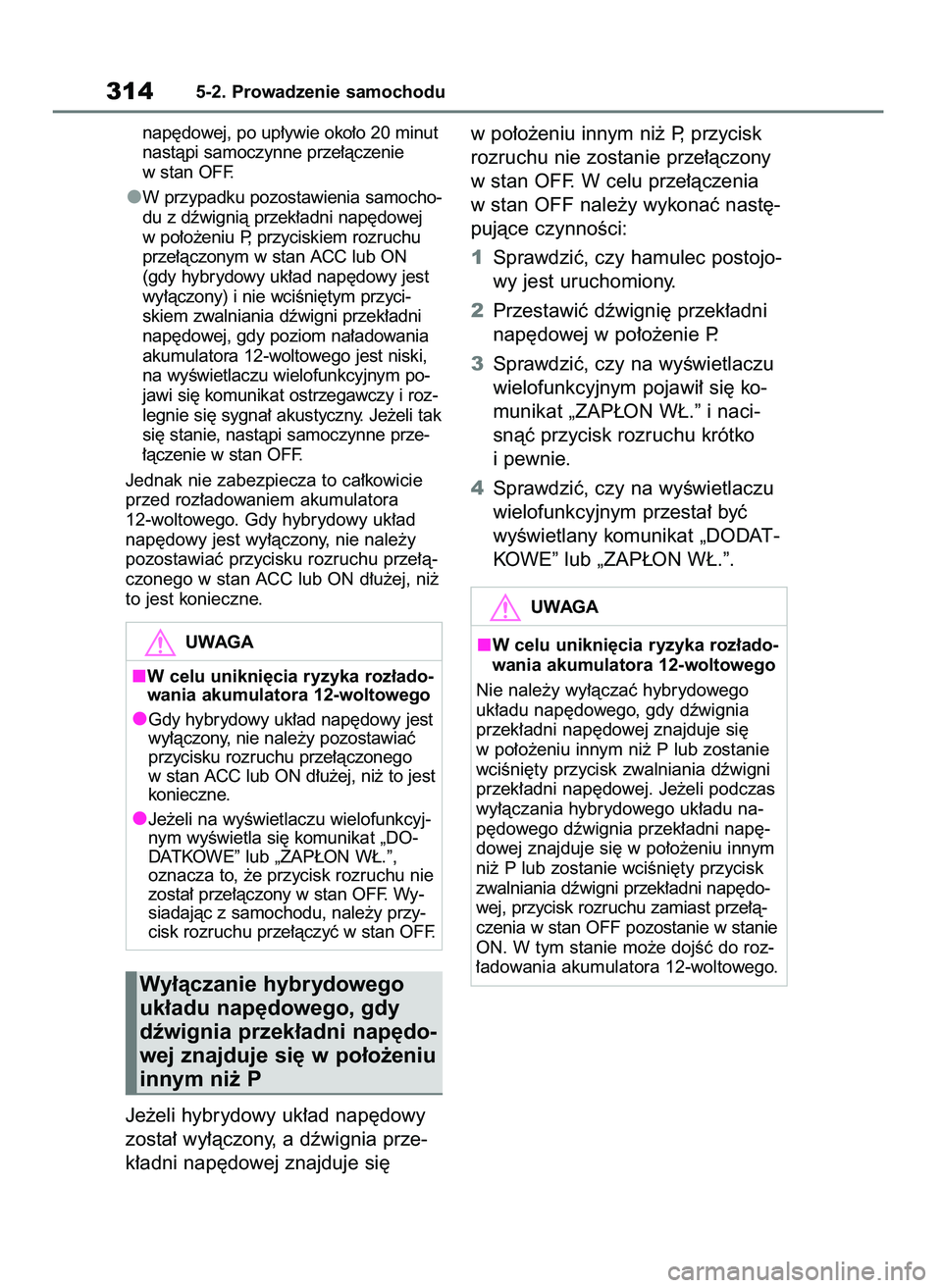

nap´dowej, po up∏ywie oko∏o 20 minut
nastàpi samoczynne prze∏àczenie
w stan OFF.
W przypadku pozostawienia samocho-
du z dêwignià przek∏adni nap´dowej
w po∏o˝eniu P, przyciskiem rozruchu
prze∏àczonym w stan ACC lub ON
(gdy hybrydowy uk∏ad nap´dowy jest
wy∏àczony) i nie wciÊni´tym przyci-
skiem zwalniania dêwigni przek∏adni
nap´dowej, gdy poziom na∏adowania
akumulatora 12-woltowego jest niski,
na wyÊwietlaczu wielofunkcyjnym po-
jawi si´ komunikat ostrzegawczy i roz-
legnie si´ sygna∏ akustyczny. Je˝eli tak
si´ stanie, nastàpi samoczynne prze-
∏àczenie w stan OFF.
Jednak nie zabezpiecza to ca∏kowicie
przed roz∏adowaniem akumulatora
12-woltowego. Gdy hybrydowy uk∏ad
nap´dowy jest wy∏àczony, nie nale˝y
pozostawiaç przycisku rozruchu prze∏à-
czonego w stan ACC lub ON d∏u˝ej, ni˝
to jest konieczne.
Je˝eli hybrydowy uk∏ad nap´dowy
zosta∏ wy∏àczony, a dêwignia prze-
k∏adni nap´dowej znajduje si´w po∏o˝eniu innym ni˝ P, przycisk
rozruchu nie zostanie prze∏àczony
w stan OFF. W celu prze∏àczenia
w stan OFF nale˝y wykonaç nast´-
pujàce czynnoÊci:
1Sprawdziç, czy hamulec postojo-
wy jest uruchomiony.
2Przestawiç dêwigni´ przek∏adni
nap´dowej w po∏o˝enie P.
3Sprawdziç, czy na wyÊwietlaczu
wielofunkcyjnym pojawi∏ si´ ko-
munikat „ZAP¸ON W¸.” i naci-
snàç przycisk rozruchu krótko
i pewnie.
4Sprawdziç, czy na wyÊwietlaczu
wielofunkcyjnym przesta∏ byç
wyÊwietlany komunikat „DODAT-
KOWE” lub „ZAP¸ON W¸.”.
3145-2. Prowadzenie samochodu
UWAGA
W celu unikni´cia ryzyka roz∏ado-
wania akumulatora 12-woltowego
Gdy hybrydowy uk∏ad nap´dowy jest
wy∏àczony, nie nale˝y pozostawiaç
przycisku rozruchu prze∏àczonego
w stan ACC lub ON d∏u˝ej, ni˝ to jest
konieczne.
Je˝eli na wyÊwietlaczu wielofunkcyj-
nym wyÊwietla si´ komunikat „DO-
DATKOWE” lub „ZAP¸ON W¸.”,
oznacza to, ˝e przycisk rozruchu nie
zosta∏ prze∏àczony w stan OFF. Wy-
siadajàc z samochodu, nale˝y przy-
cisk rozruchu prze∏àczyç w stan OFF.
Wy∏àczanie hybrydowego
uk∏adu nap´dowego, gdy
dêwignia przek∏adni nap´do-
wej znajduje si´ w po∏o˝eniu
innym ni˝ P
UWAGA
W celu unikni´cia ryzyka roz∏ado-
wania akumulatora 12-woltowego
Nie nale˝y wy∏àczaç hybrydowego
uk∏adu nap´dowego, gdy dêwignia
przek∏adni nap´dowej znajduje si´
w po∏o˝eniu innym ni˝ P lub zostanie
wciÊni´ty przycisk zwalniania dêwigni
przek∏adni nap´dowej. Je˝eli podczas
wy∏àczania hybrydowego uk∏adu na-
p´dowego dêwignia przek∏adni nap´-
dowej znajduje si´ w po∏o˝eniu innym
ni˝ P lub zostanie wciÊni´ty przycisk
zwalniania dêwigni przek∏adni nap´do-
wej, przycisk rozruchu zamiast prze∏à-
czenia w stan OFF pozostanie w stanie
ON. W tym stanie mo˝e dojÊç do roz-
∏adowania akumulatora 12-woltowego.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:27 Page 314

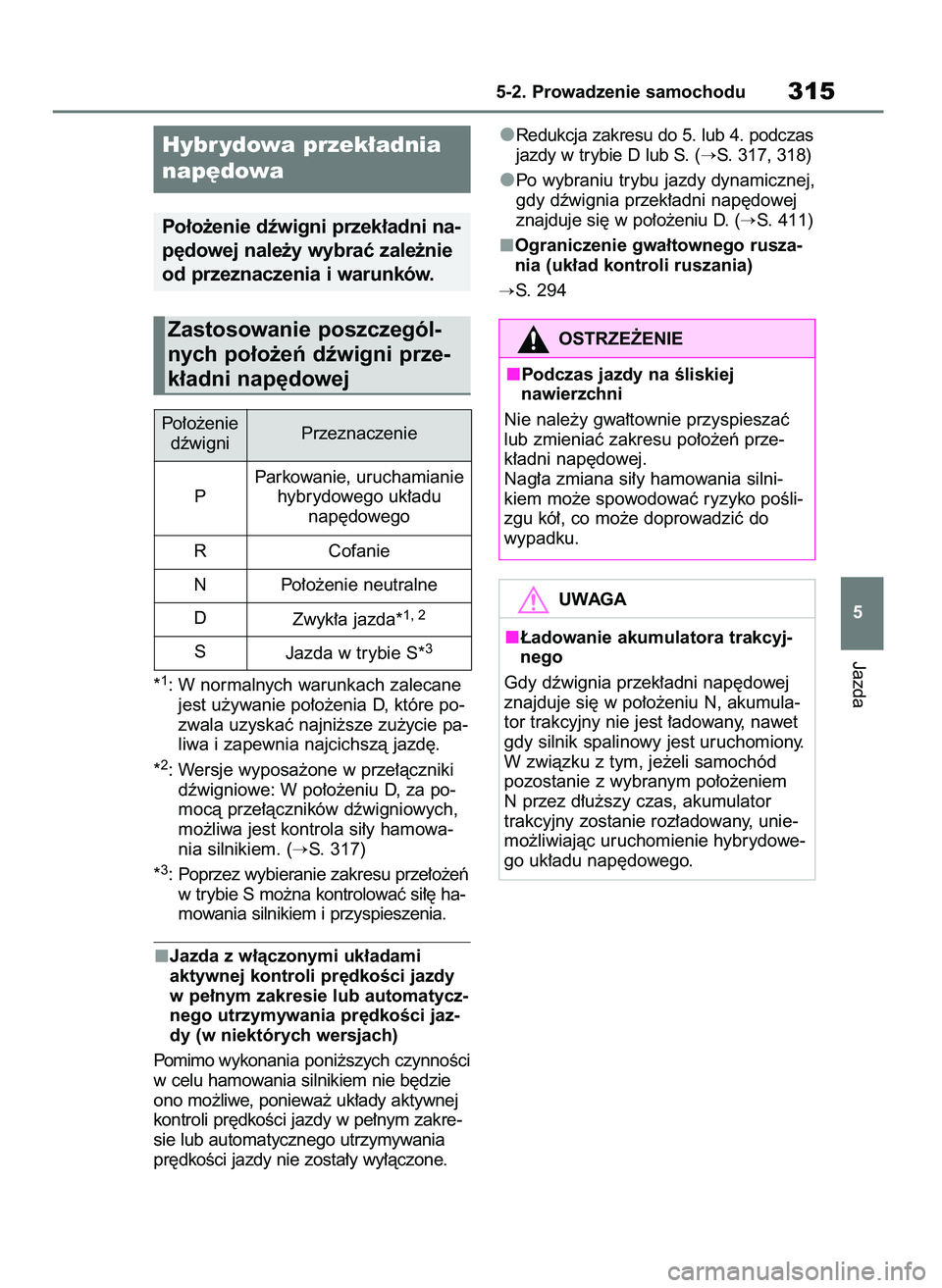

*1: W normalnych warunkach zalecane
jest u˝ywanie po∏o˝enia D, które po-
zwala uzyskaç najni˝sze zu˝ycie pa-
liwa i zapewnia najcichszà jazd´.
*
2: Wersje wyposa˝one w prze∏àczniki
dêwigniowe: W po∏o˝eniu D, za po-
mocà prze∏àczników dêwigniowych,
mo˝liwa jest kontrola si∏y hamowa-
nia silnikiem. (
S. 317)
*3: Poprzez wybieranie zakresu prze∏o˝eƒ
w trybie S mo˝na kontrolowaç si∏´ ha-
mowania silnikiem i przyspieszenia.
Jazda z w∏àczonymi uk∏adami
aktywnej kontroli pr´dkoÊci jazdy
w pe∏nym zakresie lub automatycz-
nego utrzymywania pr´dkoÊci jaz-
dy (w niektórych wersjach)
Pomimo wykonania poni˝szych czynnoÊci
w celu hamowania silnikiem nie b´dzie
ono mo˝liwe, poniewa˝ uk∏ady aktywnej
kontroli pr´dkoÊci jazdy w pe∏nym zakre-
sie lub automatycznego utrzymywania
pr´dkoÊci jazdy nie zosta∏y wy∏àczone.Redukcja zakresu do 5. lub 4. podczas
jazdy w trybie D lub S. (
S. 317, 318)
Po wybraniu trybu jazdy dynamicznej,
gdy dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu D. (
S. 411)
Ograniczenie gwa∏townego rusza-
nia (uk∏ad kontroli ruszania)
S. 294
Jazda
5-2. Prowadzenie samochodu315
5
Hybr ydowa przek∏adnia
nap´dowa
Po∏o˝enie dêwigni przek∏adni na-
p´dowej nale˝y wybraç zale˝nie
od przeznaczenia i warunków.
Zastosowanie poszczegól-
nych po∏o˝eƒ dêwigni prze-
k∏adni nap´dowej
Po∏o˝enie
dêwigniPrzeznaczenie
PParkowanie, uruchamianie
hybrydowego uk∏adu
nap´dowego
R Cofanie
N Po∏o˝enie neutralne
D
Zwyk∏a jazda*
1, 2
S
Jazda w trybie S*3
OSTRZE˚ENIE
Podczas jazdy na Êliskiej
nawierzchni
Nie nale˝y gwa∏townie przyspieszaç
lub zmieniaç zakresu po∏o˝eƒ prze-
k∏adni nap´dowej.
Nag∏a zmiana si∏y hamowania silni-
kiem mo˝e spowodowaç ryzyko poÊli-
zgu kó∏, co mo˝e doprowadziç do
wypadku.
UWAGA
¸adowanie akumulatora trakcyj-
nego
Gdy dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu N, akumula-
tor trakcyjny nie jest ∏adowany, nawet
gdy silnik spalinowy jest uruchomiony.
W zwiàzku z tym, je˝eli samochód
pozostanie z wybranym po∏o˝eniem
N przez d∏u˝szy czas, akumulator
trakcyjny zostanie roz∏adowany, unie-
mo˝liwiajàc uruchomienie hybrydowe-
go uk∏adu nap´dowego.
35 RAV4 Plug In HV OM9A587E 16/11/22 18:27 Page 315

5Przytrzymaç wciÊni´ty przycisk kaso-
wania blokady dêwigni przek∏adni na-
p´dowej i wcisnàç przycisk zwalniania
dêwigni przek∏adni nap´dowej.
Przy wciÊni´tych obu przyciskach,
mo˝na przestawiç dêwigni´ prze-
k∏adni nap´dowej.
S. 411Aby aktywowaç tymczasowà zmian´
zakresów prze∏o˝eƒ, nale˝y u˝yç prze-
∏àcznika dêwigniowego „–”. Wybór do-
godnego dla kierowcy zakresu prze∏o-
˝eƒ odbywa si´ za pomocà prze∏àcz-
ników dêwigniowych „–” lub „+”. U˝y-
cie prze∏àcznika dêwigniowego „+”
spowoduje wybranie zakresu prze∏o-
˝enia o jeden wy˝szego ni˝ obecne.
Zmiana zakresu prze∏o˝eƒ na ni˝szy
powoduje zablokowanie najwy˝szego
aktualnie dost´pnego prze∏o˝enia, eli-
minujàc mo˝liwoÊç jego automatycz-
nego w∏àczania i tym samym umo˝li-
wiajàc uzyskanie odpowiedniego po-
ziomu si∏y hamowania silnikiem.
1Zmiana zakresu na wy˝szy
2Zmiana zakresu na ni˝szy
Aktualnie wybrany zakres prze∏o˝eƒ, od
D1 do D6, wyÊwietlany jest na wyÊwie-
tlaczu wielofunkcyjnym.
Zakresy prze∏o˝eƒ i ich funkcje
Mo˝na wybieraç spoÊród 6 poziomów
si∏y przyspieszania i si∏y hamowania
silnikiem.
Im ni˝szy zakres, tym silniejsze przy-
spieszanie i hamowanie silnikiem.
RównoczeÊnie odpowiednio wzrasta
pr´dkoÊç obrotowa silnika.
Blokada redukcji biegu z sygnali-
zacjà ostrzegawczà
Ze wzgl´dów bezpieczeƒstwa oraz w celu
zapewnienia sprawnego dzia∏ania uk∏adu
Jazda
5-2. Prowadzenie samochodu317
5
OSTRZE˚ENIE
W celu unikni´cia ryzyka wypad-
ku podczas zwalniania blokady
dêwigni przek∏adni nap´dowej
Przed naciÊni´ciem przycisku kasowa-
nia blokady dêwigni przek∏adni nap´do-
wej nale˝y upewniç si´, ˝e uruchomiony
jest hamulec postojowy i wciÊni´ty jest
peda∏ hamulca zasadniczego.
Je˝eli peda∏ przyspieszenia zostanie
przypadkowo naciÊni´ty zamiast peda-
∏u hamulca zasadniczego, w czasie
gdy przycisk kasowania blokady dêwi-
gni przek∏adni nap´dowej jest wciÊni´-
ty, a dêwignia przek∏adni nap´dowej
znajduje si´ w po∏o˝eniu innym ni˝ P,
samochód mo˝e niespodziewanie ru-
szyç, co mo˝e doprowadziç do wypad-
ku, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Wybór trybu jazdy
Prze∏àczanie zakresów prze-
∏o˝eƒ w po∏o˝eniu D (wersje
wyposa˝one w prze∏àczniki
dêwigniowe)
35 RAV4 Plug In HV OM9A587E 16/11/22 18:27 Page 317
