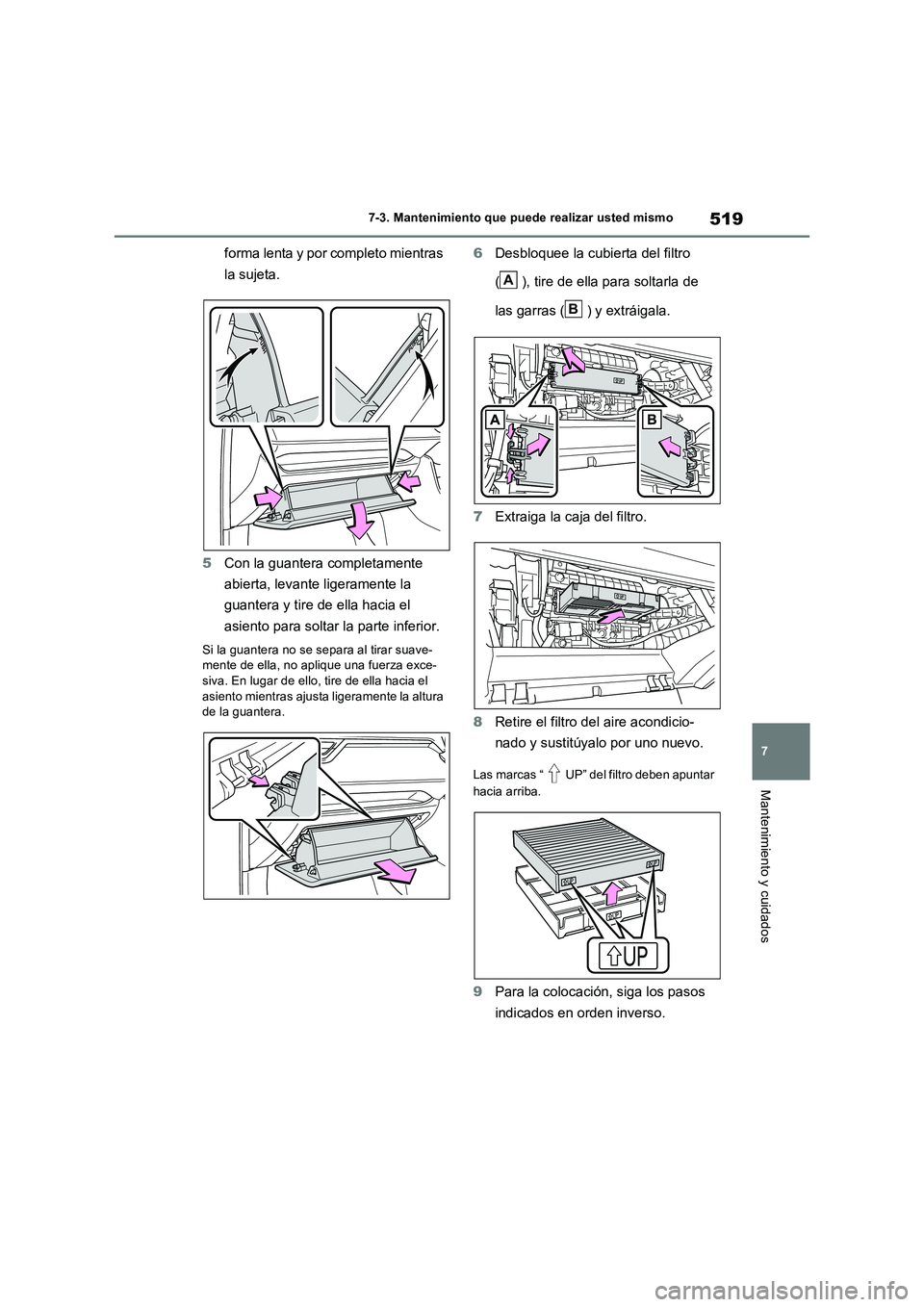

519
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
forma lenta y por completo mientras
la sujeta.
5 Con la guantera completamente
abierta, levante ligeramente la
guantera y tire de ella hacia el
asiento para soltar la parte inferior.
Si la guantera no se separa al tirar suave- mente de ella, no aplique una fuerza exce-siva. En lugar de ello, tire de ella hacia el
asiento mientras ajusta ligeramente la altura de la guantera.
6 Desbloquee la cubierta del filtro
( ), tire de ella para soltarla de
las garras ( ) y extráigala.
7 Extraiga la caja del filtro.
8 Retire el filtro del aire acondicio-
nado y sustitúyalo por uno nuevo.
Las marcas “ UP” del filtro deben apuntar
hacia arriba.
9 Para la colocación, siga los pasos
indicados en orden inverso.
A
B

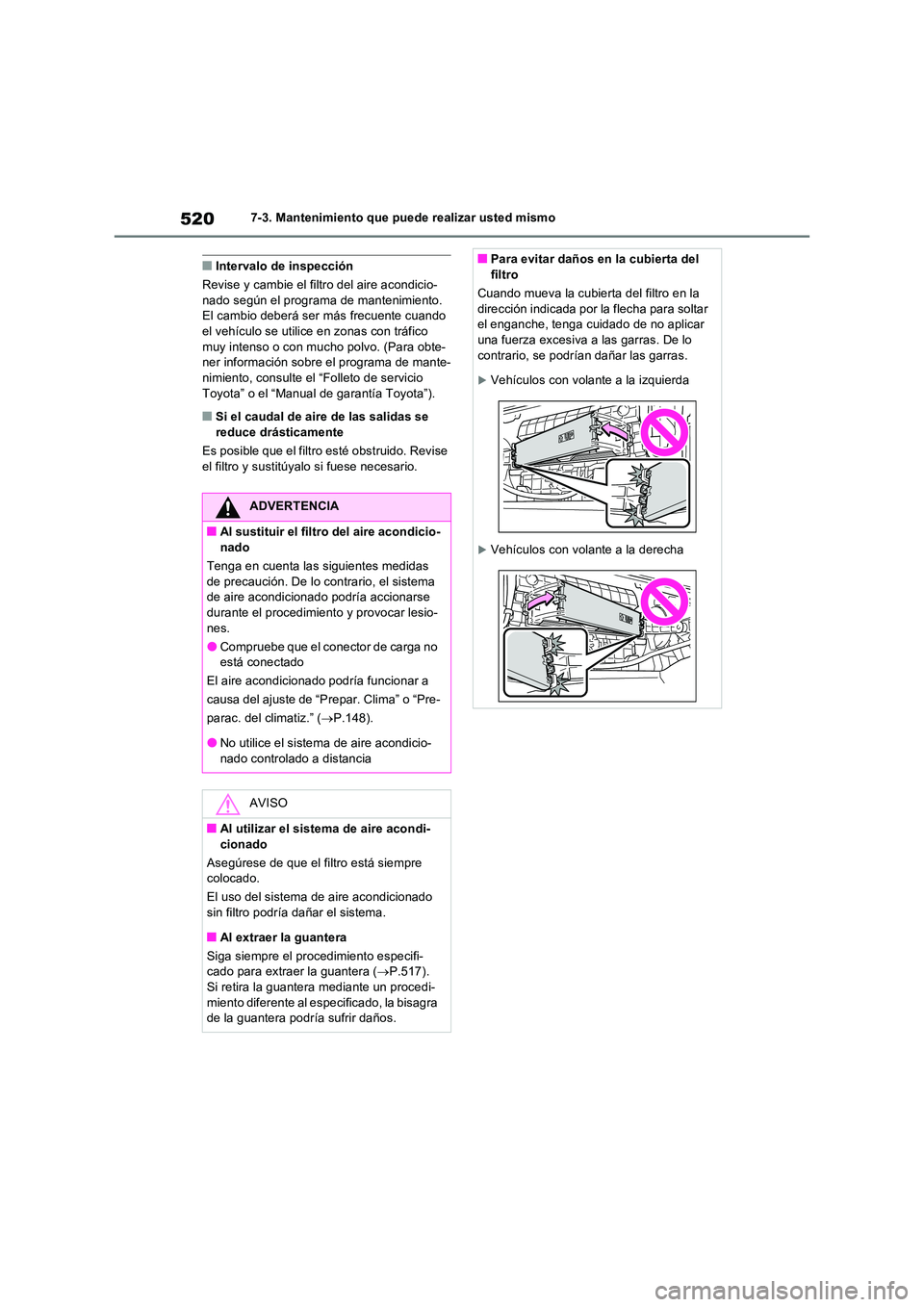

5207-3. Mantenimiento que puede realizar usted mismo
■Intervalo de inspección
Revise y cambie el filtro del aire acondicio- nado según el programa de mantenimiento. El cambio deberá ser más frecuente cuando
el vehículo se utilice en zonas con tráfico muy intenso o con mucho polvo. (Para obte-ner información sobre el programa de mante-
nimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía Toyota”).
■Si el caudal de aire de las salidas se reduce drásticamente
Es posible que el filtro esté obstruido. Revise
el filtro y sustitúyalo si fuese necesario.
ADVERTENCIA
■Al sustituir el filtro del aire acondicio- nado
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, el sistema de aire acondicionado podría accionarse durante el procedimiento y provocar lesio-
nes.
●Compruebe que el conector de carga no está conectado
El aire acondicionado podría funcionar a
causa del ajuste de “P repar. Clima” o “Pre-
parac. del climatiz.” ( P.148).
●No utilice el sistema de aire acondicio-
nado controlado a distancia
AVISO
■Al utilizar el sistema de aire acondi-
cionado
Asegúrese de que el filtro está siempre colocado.
El uso del sistema de aire acondicionado sin filtro podría dañar el sistema.
■Al extraer la guantera
Siga siempre el procedimiento especifi- cado para extraer la guantera ( P.517). Si retira la guantera mediante un procedi-
miento diferente al especificado, la bisagra de la guantera podría sufrir daños.
■Para evitar daños en la cubierta del filtro
Cuando mueva la cubierta del filtro en la
dirección indicada por la flecha para soltar el enganche, tenga cuidado de no aplicar una fuerza excesiva a las garras. De lo
contrario, se podrían dañar las garras.
Vehículos con volante a la izquierda
Vehículos con volante a la derecha

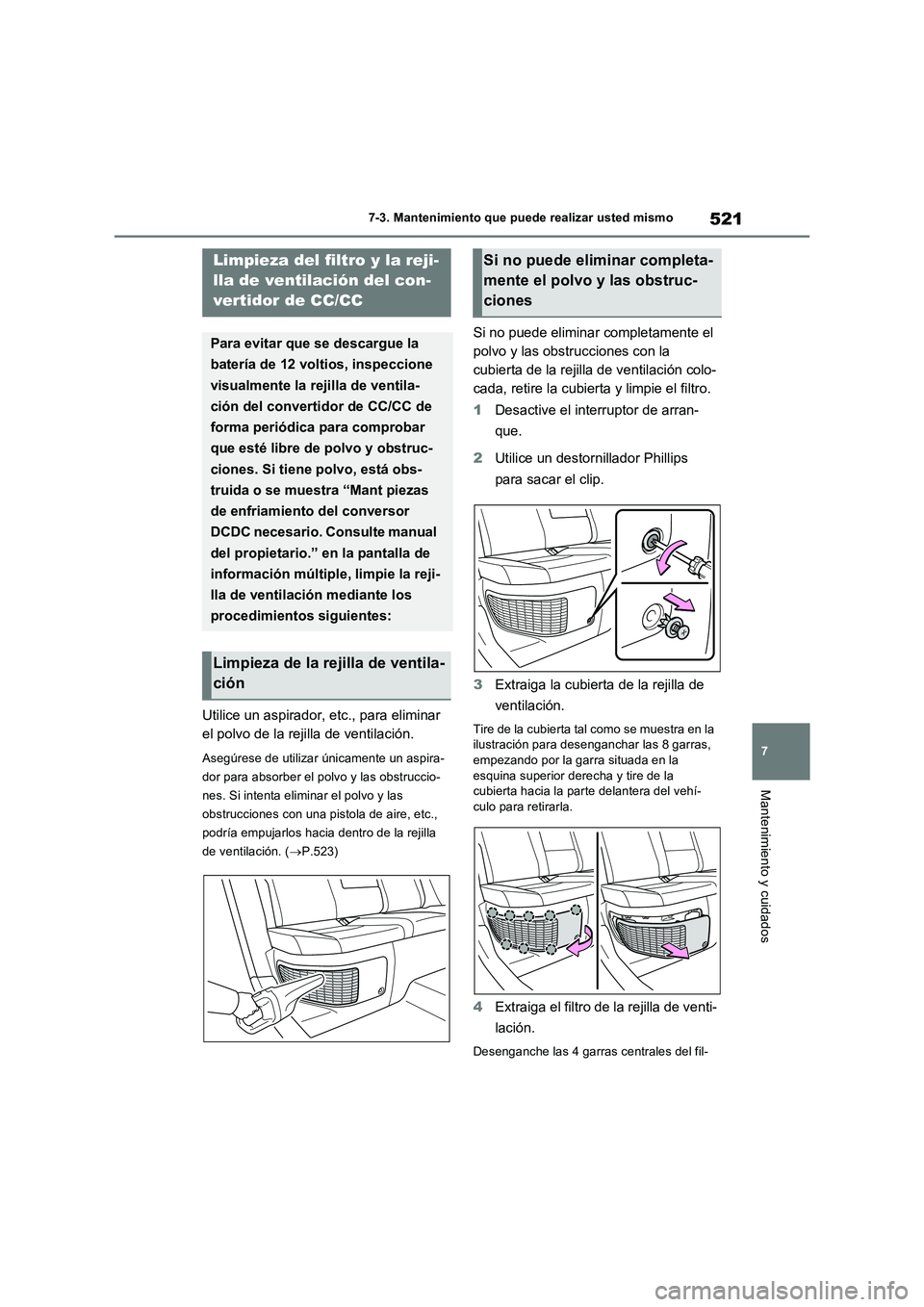

521
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Utilice un aspirador, etc., para eliminar
el polvo de la rejilla de ventilación.
Asegúrese de utilizar únicamente un aspira-
dor para absorber el polvo y las obstruccio-
nes. Si intenta eliminar el polvo y las
obstrucciones con una pistola de aire, etc.,
podría empujarlos hacia dentro de la rejilla
de ventilación. (P.523)
Si no puede eliminar completamente el
polvo y las obstrucciones con la
cubierta de la rejilla de ventilación colo-
cada, retire la cubierta y limpie el filtro.
1Desactive el interruptor de arran-
que.
2Utilice un destornillador Phillips
para sacar el clip.
3Extraiga la cubierta de la rejilla de
ventilación.
Tire de la cubierta tal como se muestra en la
ilustración para desenganchar las 8 garras,
empezando por la garra situada en la
esquina superior derecha y tire de la
cubierta hacia la parte delantera del vehí-
culo para retirarla.
4Extraiga el filtro de la rejilla de venti-
lación.
Desenganche las 4 garras centrales del fil-
Limpieza del filtro y la reji-
lla de ventilación del con-
vertidor de CC/CC
Para evitar que se descargue la
batería de 12 voltios, inspeccione
visualmente la rejilla de ventila-
ción del convertidor de CC/CC de
forma periódica para comprobar
que esté libre de polvo y obstruc-
ciones. Si tiene polvo, está obs-
truida o se muestra “Mant piezas
de enfriamiento del conversor
DCDC necesario. Consulte manual
del propietario.” en la pantalla de
información múltiple, limpie la reji-
lla de ventilación mediante los
procedimientos siguientes:
Limpieza de la rejilla de ventila-
ción
Si no puede eliminar completa-
mente el polvo y las obstruc-
ciones

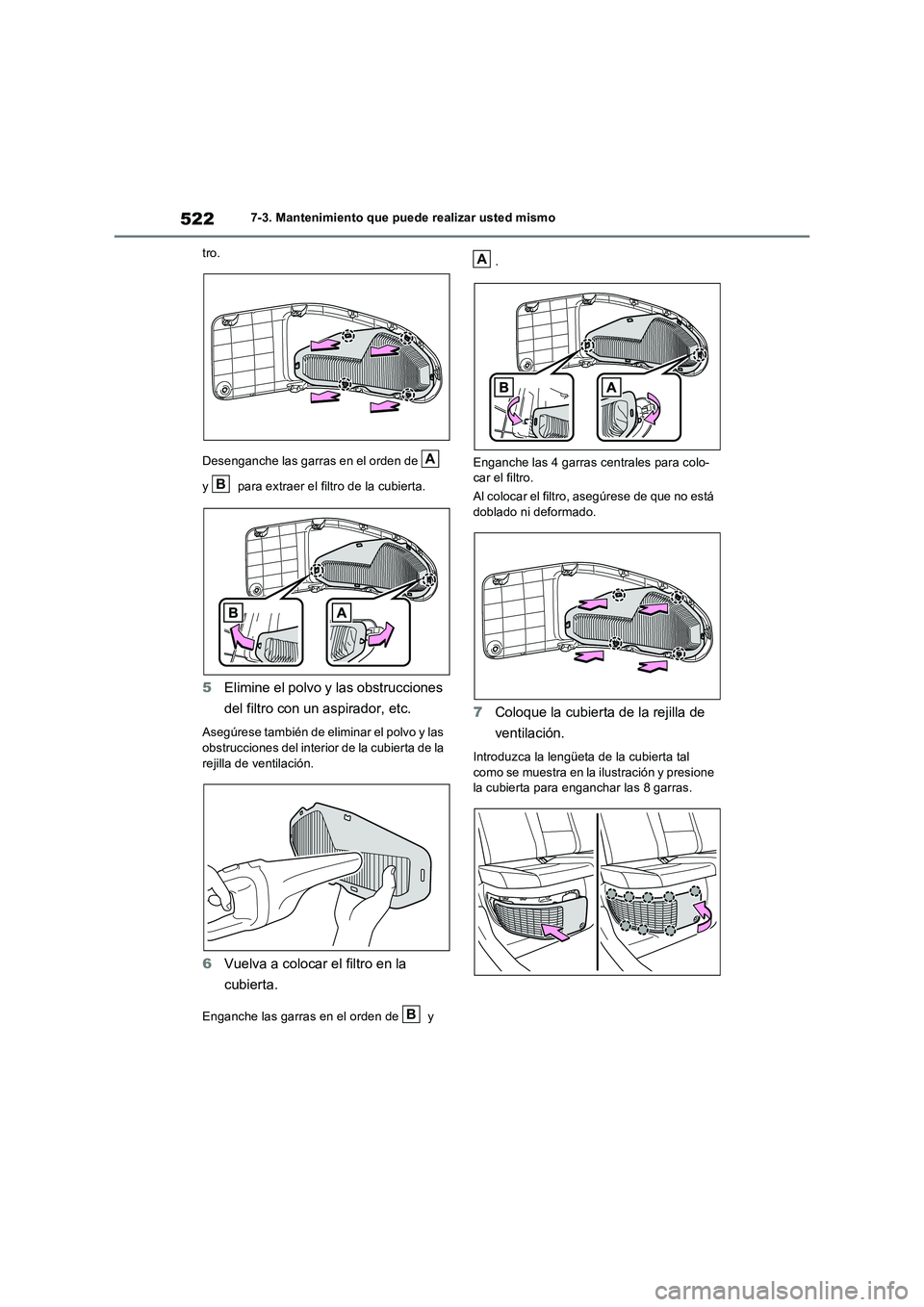

5227-3. Mantenimiento que puede realizar usted mismo
tro.
Desenganche las garras en el orden de
y para extraer el filtro de la cubierta.
5Elimine el polvo y las obstrucciones
del filtro con un aspirador, etc.
Asegúrese también de eliminar el polvo y las
obstrucciones del interior de la cubierta de la
rejilla de ventilación.
6Vuelva a colocar el filtro en la
cubierta.
Enganche las garras en el orden de y .
Enganche las 4 garras centrales para colo-
car el filtro.
Al colocar el filtro, asegúrese de que no está
doblado ni deformado.
7Coloque la cubierta de la rejilla de
ventilación.
Introduzca la lengüeta de la cubierta tal
como se muestra en la ilustración y presione
la cubierta para enganchar las 8 garras.
A
B
B
A

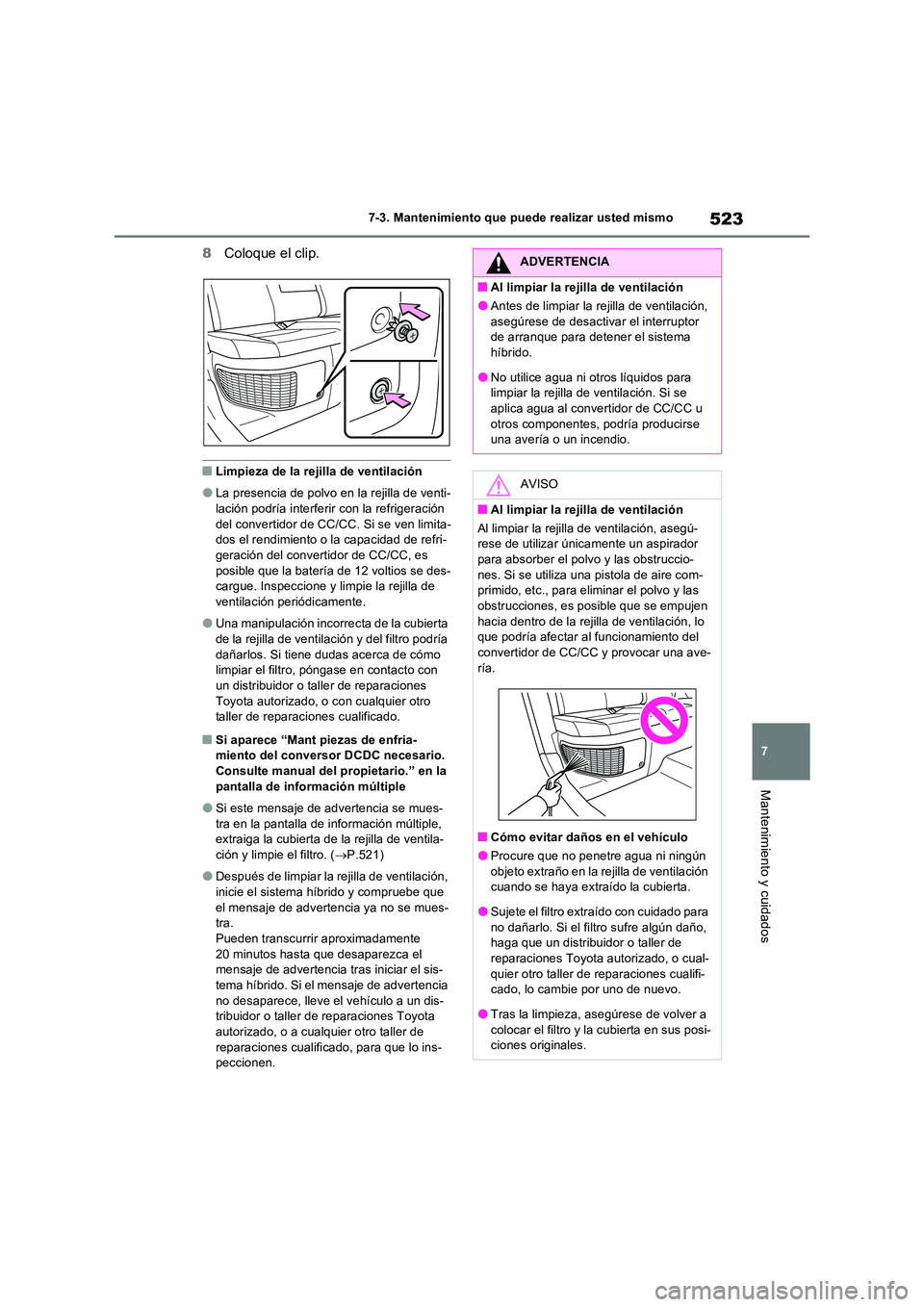

523
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
8 Coloque el clip.
■Limpieza de la rejilla de ventilación
●La presencia de polvo en la rejilla de venti- lación podría interferir con la refrigeración
del convertidor de CC/CC. Si se ven limita- dos el rendimiento o la capacidad de refri-geración del convertidor de CC/CC, es
posible que la batería de 12 voltios se des- cargue. Inspeccione y limpie la rejilla de ventilación periódicamente.
●Una manipulación incorrecta de la cubierta de la rejilla de ventilación y del filtro podría
dañarlos. Si tiene dudas acerca de cómo limpiar el filtro, póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualificado.
■Si aparece “Mant piezas de enfria-miento del conversor DCDC necesario.
Consulte manual del propietario.” en la pantalla de información múltiple
●Si este mensaje de advertencia se mues-tra en la pantalla de información múltiple, extraiga la cubierta de la rejilla de ventila-
ción y limpie el filtro. ( P.521)
●Después de limpiar la rejilla de ventilación,
inicie el sistema híbrido y compruebe que el mensaje de advertencia ya no se mues-tra.
Pueden transcurrir aproximadamente 20 minutos hasta que desaparezca el mensaje de advertencia tras iniciar el sis-
tema híbrido. Si el mensaje de advertencia no desaparece, lleve el vehículo a un dis-tribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo ins-peccionen.
ADVERTENCIA
■Al limpiar la rejilla de ventilación
●Antes de limpiar la rejilla de ventilación,
asegúrese de desactivar el interruptor de arranque para detener el sistema híbrido.
●No utilice agua ni otros líquidos para limpiar la rejilla de ventilación. Si se aplica agua al convertidor de CC/CC u
otros componentes, podría producirse una avería o un incendio.
AVISO
■Al limpiar la rejilla de ventilación
Al limpiar la rejilla de ventilación, asegú- rese de utilizar únicamente un aspirador para absorber el polvo y las obstruccio-
nes. Si se utiliza una pistola de aire com- primido, etc., para eliminar el polvo y las obstrucciones, es posible que se empujen
hacia dentro de la rejilla de ventilación, lo que podría afectar al funcionamiento del convertidor de CC/CC y provocar una ave-
ría.
■Cómo evitar daños en el vehículo
●Procure que no penetre agua ni ningún
objeto extraño en la rejilla de ventilación cuando se haya extraído la cubierta.
●Sujete el filtro extraído con cuidado para
no dañarlo. Si el filtro sufre algún daño, haga que un distribuidor o taller de reparaciones Toyota autorizado, o cual-
quier otro taller de reparaciones cualifi- cado, lo cambie por uno de nuevo.
●Tras la limpieza, asegúrese de volver a
colocar el filtro y la cubierta en sus posi- ciones originales.

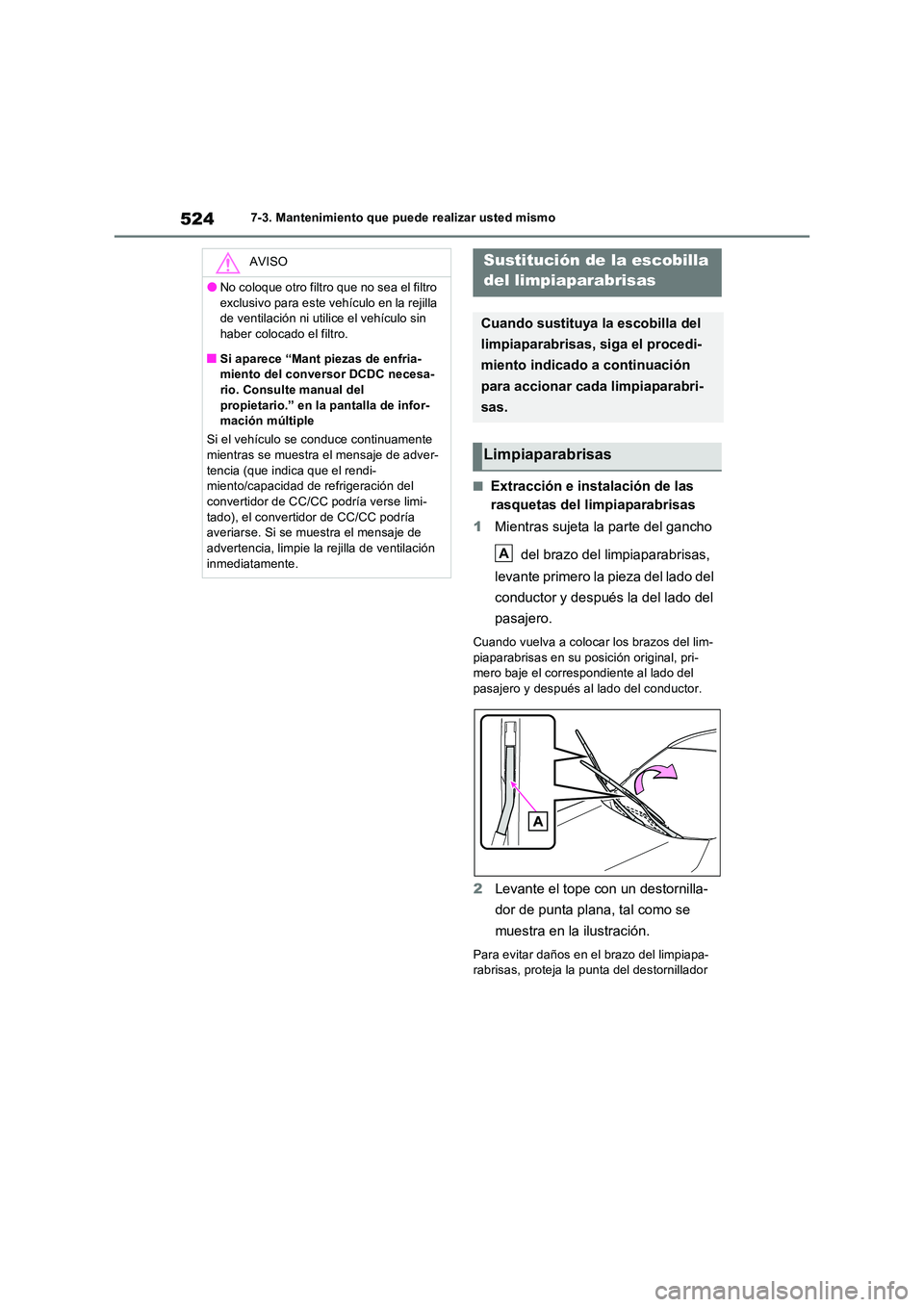

5247-3. Mantenimiento que puede realizar usted mismo
■Extracción e instalación de las
rasquetas del limpiaparabrisas
1 Mientras sujeta la parte del gancho
del brazo del limpiaparabrisas,
levante primero la pieza del lado del
conductor y después la del lado del
pasajero.
Cuando vuelva a colocar los brazos del lim- piaparabrisas en su pos ición original, pri- mero baje el correspondiente al lado del
pasajero y después al lado del conductor.
2 Levante el tope con un destornilla-
dor de punta plana, tal como se
muestra en la ilustración.
Para evitar daños en el brazo del limpiapa- rabrisas, proteja la punta del destornillador
AVISO
●No coloque otro filtro que no sea el filtro
exclusivo para este vehículo en la rejilla de ventilación ni utilice el vehículo sin haber colocado el filtro.
■Si aparece “Mant piezas de enfria-miento del conversor DCDC necesa-rio. Consulte manual del
propietario.” en la pantalla de infor- mación múltiple
Si el vehículo se conduce continuamente mientras se muestra el mensaje de adver-
tencia (que indica que el rendi- miento/capacidad de refrigeración del convertidor de CC/CC podría verse limi-
tado), el convertidor de CC/CC podría averiarse. Si se muestra el mensaje de advertencia, limpie la rejilla de ventilación
inmediatamente.
Sustitución de la escobilla
del limpiaparabrisas
Cuando sustituya la escobilla del
limpiaparabrisas, siga el procedi-
miento indicado a continuación
para accionar cada limpiaparabri-
sas.
Limpiaparabrisas
A

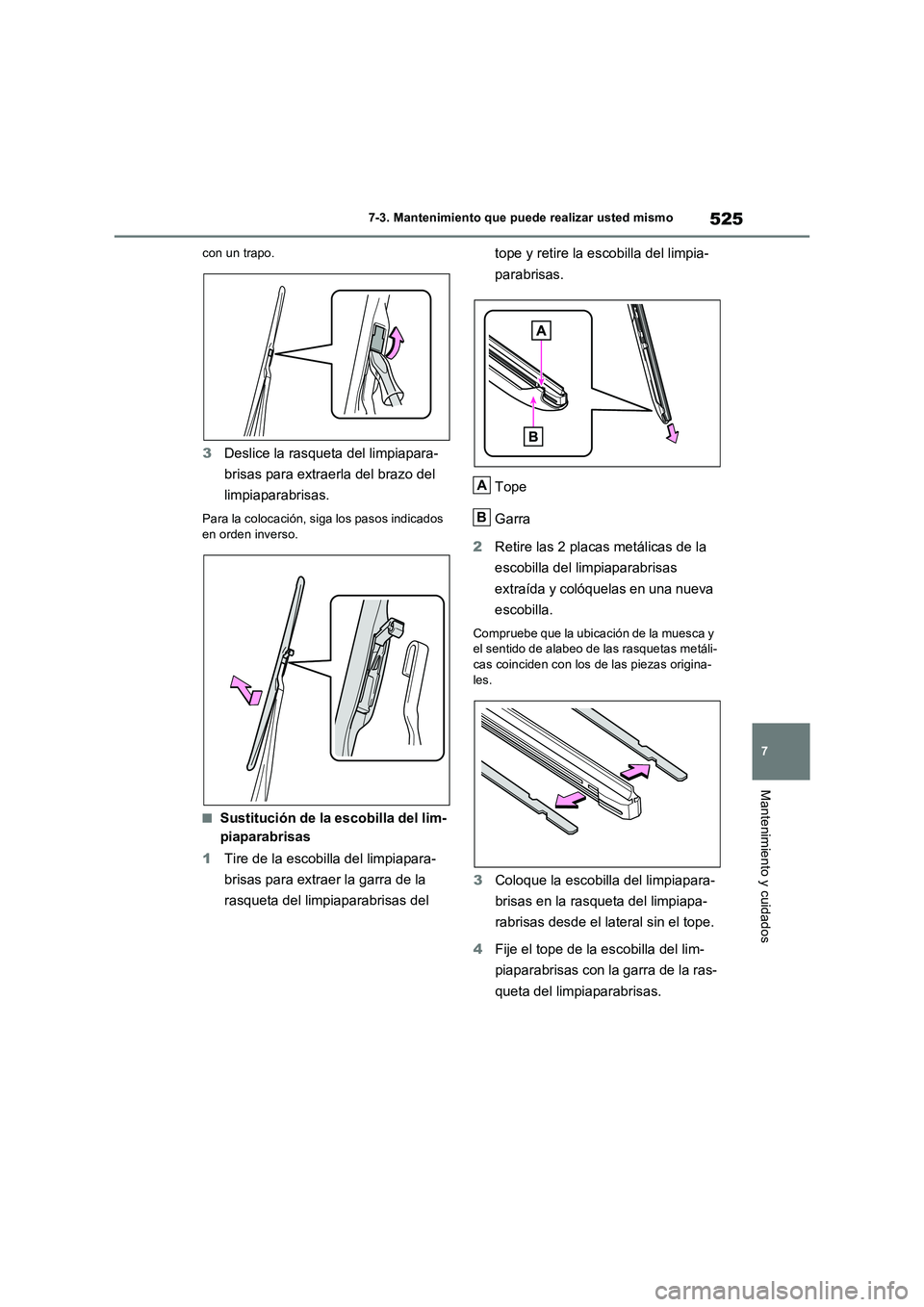

525
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
con un trapo.
3Deslice la rasqueta del limpiapara-
brisas para extraerla del brazo del
limpiaparabrisas.
Para la colocación, siga los pasos indicados
en orden inverso.
■Sustitución de la escobilla del lim-
piaparabrisas
1Tire de la escobilla del limpiapara-
brisas para extraer la garra de la
rasqueta del limpiaparabrisas del tope y retire la escobilla del limpia-
parabrisas.
Tope
Garra
2Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas
extraída y colóquelas en una nueva
escobilla.
Compruebe que la ubicación de la muesca y
el sentido de alabeo de las rasquetas metáli-
cas coinciden con los de las piezas origina-
les.
3Coloque la escobilla del limpiapara-
brisas en la rasqueta del limpiapa-
rabrisas desde el lateral sin el tope.
4Fije el tope de la escobilla del lim-
piaparabrisas con la garra de la ras-
queta del limpiaparabrisas.
A
B

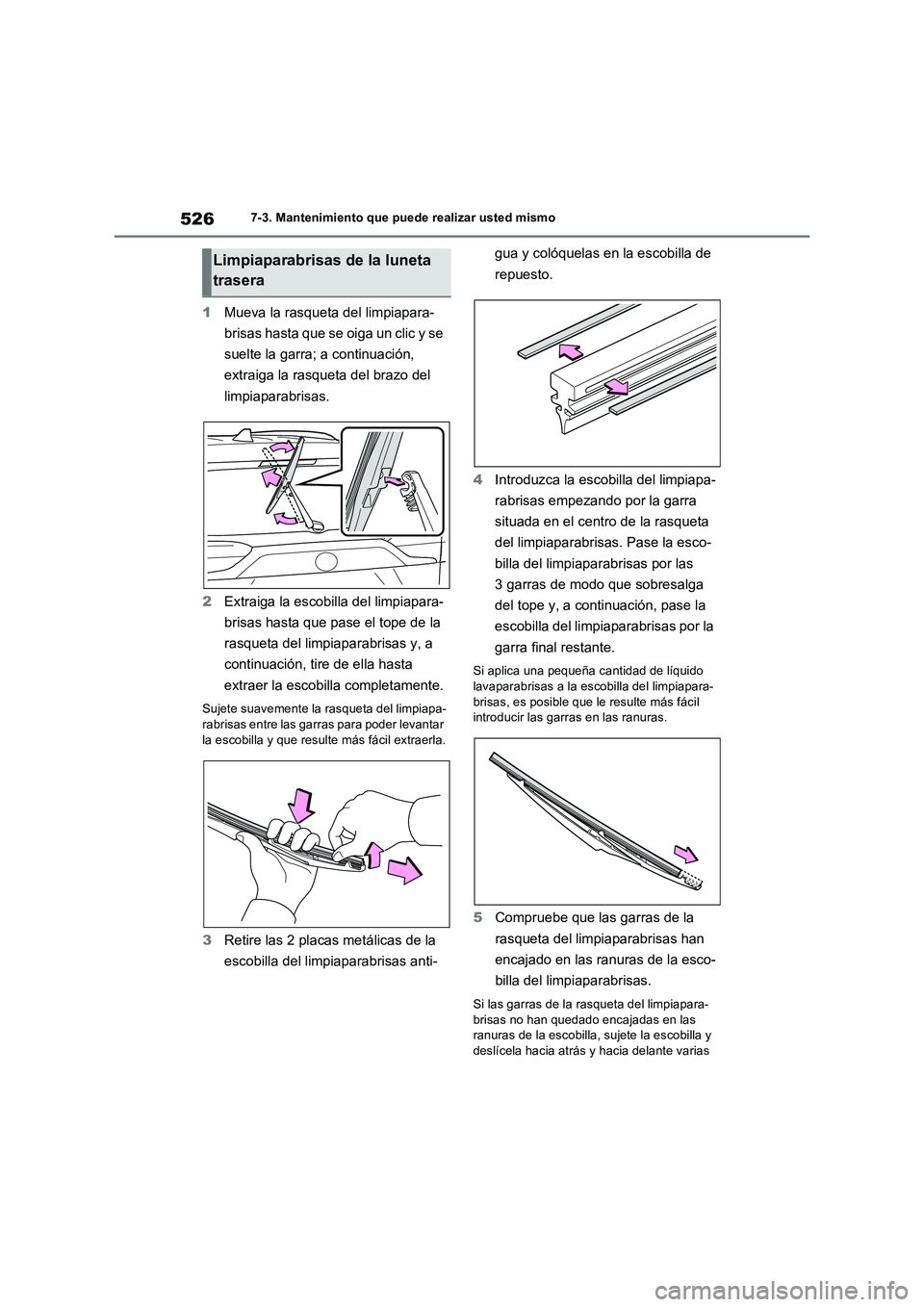

5267-3. Mantenimiento que puede realizar usted mismo
1Mueva la rasqueta del limpiapara-
brisas hasta que se oiga un clic y se
suelte la garra; a continuación,
extraiga la rasqueta del brazo del
limpiaparabrisas.
2 Extraiga la escobilla del limpiapara-
brisas hasta que pase el tope de la
rasqueta del limpiaparabrisas y, a
continuación, tire de ella hasta
extraer la escobilla completamente.
Sujete suavemente la rasqueta del limpiapa-
rabrisas entre las garras para poder levantar la escobilla y que resulte más fácil extraerla.
3 Retire las 2 placas metálicas de la
escobilla del limpiaparabrisas anti-
gua y colóquelas en la escobilla de
repuesto.
4 Introduzca la escobilla del limpiapa-
rabrisas empezando por la garra
situada en el centro de la rasqueta
del limpiaparabrisas. Pase la esco-
billa del limpiaparabrisas por las
3 garras de modo que sobresalga
del tope y, a continuación, pase la
escobilla del limpiaparabrisas por la
garra final restante.
Si aplica una pequeña cantidad de líquido
lavaparabrisas a la escobilla del limpiapara- brisas, es posible que le resulte más fácil introducir las garras en las ranuras.
5 Compruebe que las garras de la
rasqueta del limpiaparabrisas han
encajado en las ranuras de la esco-
billa del limpiaparabrisas.
Si las garras de la rasqueta del limpiapara- brisas no han quedado encajadas en las ranuras de la escobilla, sujete la escobilla y
deslícela hacia atrás y hacia delante varias
Limpiaparabrisas de la luneta
trasera

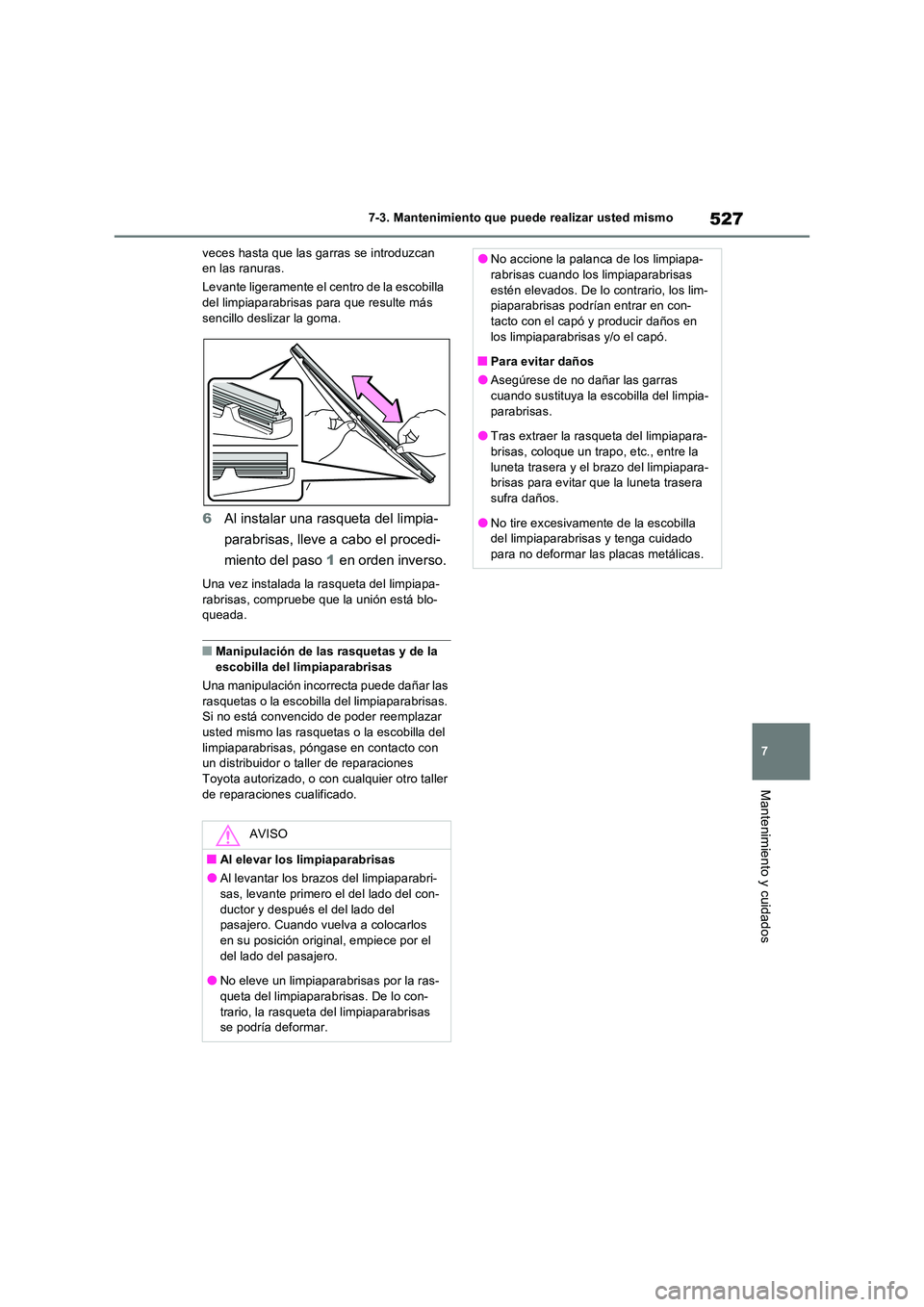

527
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
veces hasta que las garras se introduzcan en las ranuras.
Levante ligeramente el centro de la escobilla del limpiaparabrisas para que resulte más
sencillo deslizar la goma.
6 Al instalar una rasqueta del limpia-
parabrisas, lleve a cabo el procedi-
miento del paso 1 en orden inverso.
Una vez instalada la rasqueta del limpiapa- rabrisas, compruebe que la unión está blo-queada.
■Manipulación de las rasquetas y de la escobilla del limpiaparabrisas
Una manipulación incorrecta puede dañar las
rasquetas o la escobilla del limpiaparabrisas. Si no está convencido de poder reemplazar usted mismo las rasquetas o la escobilla del
limpiaparabrisas, póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller
de reparaciones cualificado.
AVISO
■Al elevar los limpiaparabrisas
●Al levantar los brazos del limpiaparabri-
sas, levante primero el del lado del con- ductor y después el del lado del pasajero. Cuando vuelva a colocarlos
en su posición original, empiece por el del lado del pasajero.
●No eleve un limpiaparabrisas por la ras-
queta del limpiaparabrisas. De lo con- trario, la rasqueta del limpiaparabrisas se podría deformar.
●No accione la palanca de los limpiapa-rabrisas cuando lo s limpiaparabrisas
estén elevados. De lo contrario, los lim- piaparabrisas podrían entrar en con-tacto con el capó y producir daños en
los limpiaparabrisas y/o el capó.
■Para evitar daños
●Asegúrese de no dañar las garras cuando sustituya la escobilla del limpia-
parabrisas.
●Tras extraer la rasqueta del limpiapara- brisas, coloque un trapo, etc., entre la
luneta trasera y el brazo del limpiapara- brisas para evitar que la luneta trasera sufra daños.
●No tire excesivamente de la escobilla del limpiaparabrisas y tenga cuidado para no deformar las placas metálicas.

5287-3. Mantenimiento que puede realizar usted mismo
■Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y arranque como el control remoto inalám-brico dejarán de funci onar correctamente.
●El alcance de funcionamiento se verá reducido.
Prepare los siguientes elementos antes
de cambiar la pila:
 Destornillador de punta plana
 Destornillador de punta plana
pequeño
 Pila de litio CR2450
■Utilice una pila de litio CR2450
●Las pilas pueden adquirirse en un distribui- dor o taller de reparaciones Toyota autori-zado, o en cualquier otro taller de
reparaciones cualificado, así como en tien- das de electrodomésticos o de material fotográfico.
●Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
●Deseche las pilas gastadas conforme a la
legislación local correspondiente.
1 Suelte el bloqueo y extraiga la llave
mecánica.
2 Extraiga la tapa de la llave.
Utilice un destornillador de un tamaño apro-
piado. Procure no utilizar la fuerza bruta para hacer palanca, ya que podría dañar la
tapa.
Para evitar daños en la llave, cubra la punta del destornillador de punta plana con un trapo.
3 Extraiga la pila gastada con un des-
tornillador de punta plana pequeño.
Al retirar la tapa, el módulo de la llave elec- trónica podría adherirse a la tapa e impedir que se vea la pila. En tal caso, extraiga el
módulo de la llave electrónica para retirar la pila.
Introduzca una pila nueva con el polo posi-
Pila de la llave electrónica
Si la pila se agota, cámbiela por
una nueva.
Elementos que se deben pre-
parar
Sustitución de la pila
