TOYOTA RAV4 PLUG-IN HYBRID 2023 Manual del propietario (in Spanish)

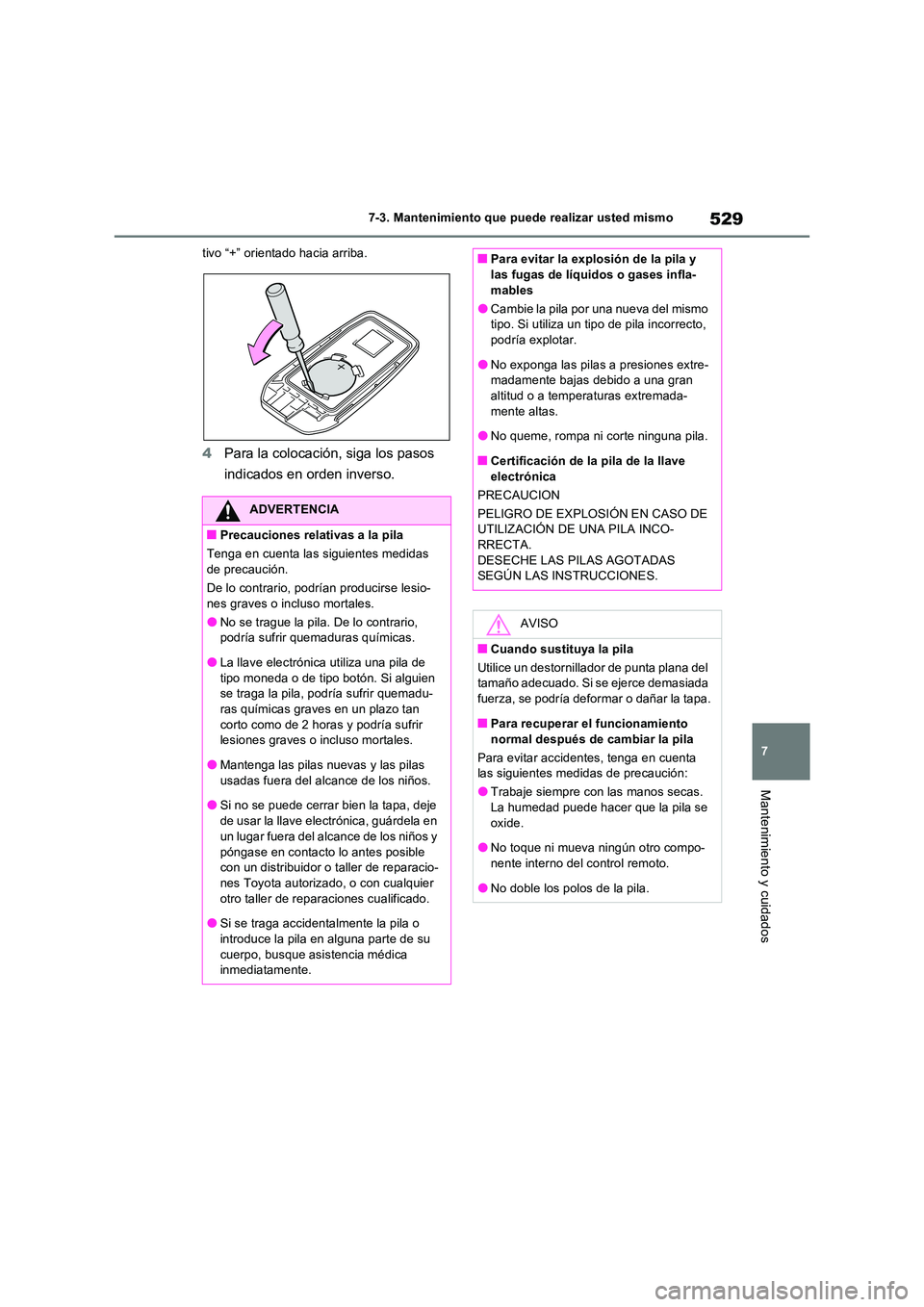

529
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
tivo “+” orientado hacia arriba.
4 Para la colocación, siga los pasos
indicados en orden inverso.
ADVERTENCIA
■Precauciones relativas a la pila
Tenga en cuenta las siguientes medidas
de precaución.
De lo contrario, podrían producirse lesio- nes graves o incluso mortales.
●No se trague la pila. De lo contrario, podría sufrir quemaduras químicas.
●La llave electrónica utiliza una pila de tipo moneda o de tipo botón. Si alguien se traga la pila, podría sufrir quemadu-
ras químicas graves en un plazo tan corto como de 2 horas y podría sufrir lesiones graves o incluso mortales.
●Mantenga las pilas nuevas y las pilas usadas fuera del al cance de los niños.
●Si no se puede cerrar bien la tapa, deje
de usar la llave electrónica, guárdela en un lugar fuera del alcance de los niños y
póngase en contacto lo antes posible con un distribuidor o taller de reparacio-nes Toyota autorizado, o con cualquier
otro taller de reparaciones cualificado.
●Si se traga accidentalmente la pila o introduce la pila en alguna parte de su
cuerpo, busque asistencia médica inmediatamente.
■Para evitar la explosión de la pila y las fugas de líquidos o gases infla-
mables
●Cambie la pila por una nueva del mismo tipo. Si utiliza un tipo de pila incorrecto, podría explotar.
●No exponga las pilas a presiones extre-madamente bajas debido a una gran altitud o a temperaturas extremada-
mente altas.
●No queme, rompa ni corte ninguna pila.
■Certificación de la pila de la llave
electrónica
PRECAUCION
PELIGRO DE EXPLOSIÓN EN CASO DE UTILIZACIÓN DE UNA PILA INCO-RRECTA.
DESECHE LAS PILAS AGOTADAS SEGÚN LAS INSTRUCCIONES.
AVISO
■Cuando sustituya la pila
Utilice un destornillador de punta plana del tamaño adecuado. Si se ejerce demasiada
fuerza, se podría deformar o dañar la tapa.
■Para recuperar el funcionamiento
normal después de cambiar la pila
Para evitar accidentes, tenga en cuenta las siguientes medidas de precaución:
●Trabaje siempre con las manos secas.La humedad puede hacer que la pila se
oxide.
●No toque ni mueva ningún otro compo- nente interno del control remoto.
●No doble los polos de la pila.

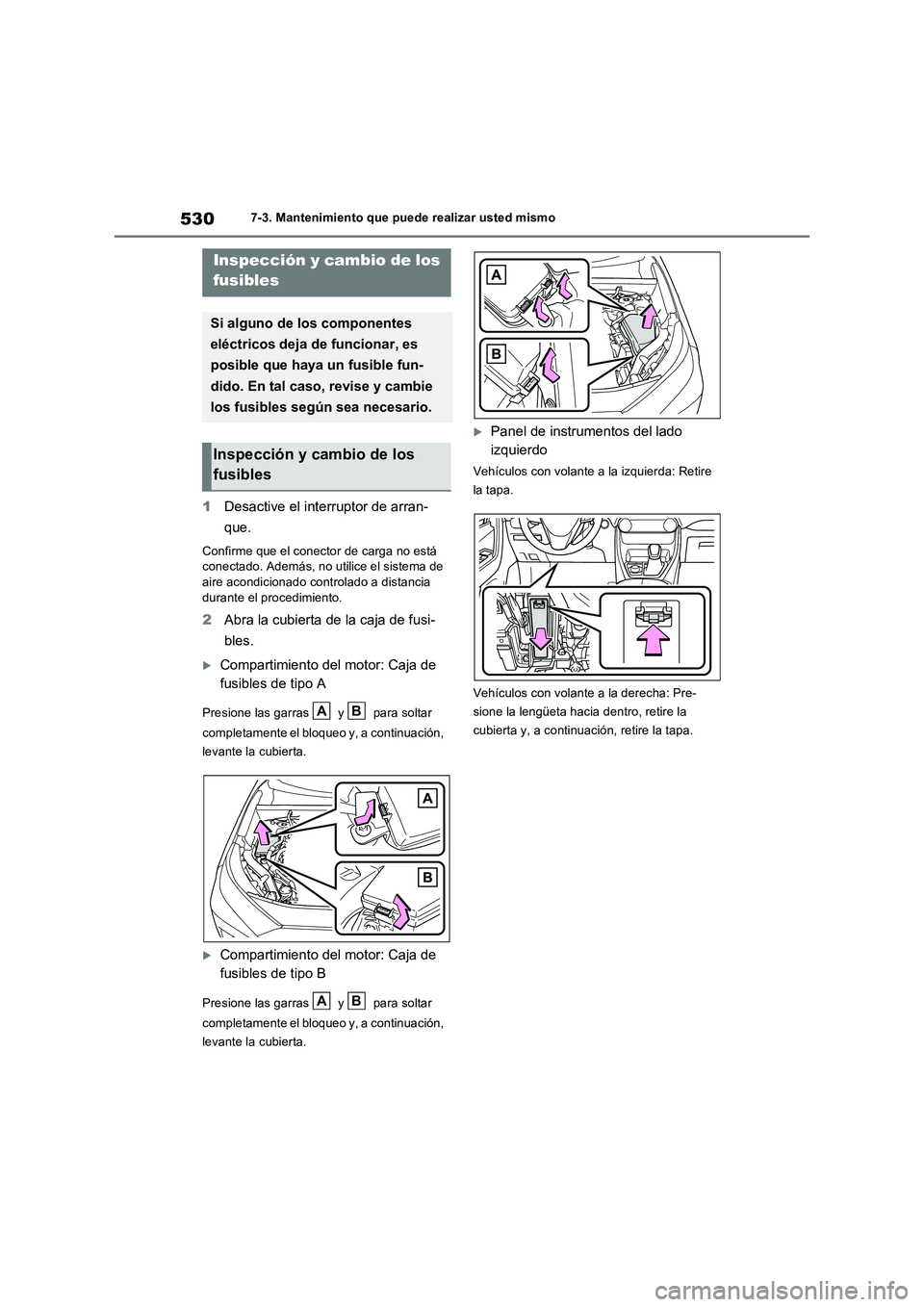

5307-3. Mantenimiento que puede realizar usted mismo
1Desactive el interruptor de arran-
que.
Confirme que el conector de carga no está
conectado. Además, no utilice el sistema de
aire acondicionado controlado a distancia
durante el procedimiento.
2Abra la cubierta de la caja de fusi-
bles.
Compartimiento del motor: Caja de
fusibles de tipo A
Presione las garras y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Compartimiento del motor: Caja de
fusibles de tipo B
Presione las garras y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
Panel de instrumentos del lado
izquierdo
Vehículos con volante a la izquierda: Retire
la tapa.
Vehículos con volante a la derecha: Pre-
sione la lengüeta hacia dentro, retire la
cubierta y, a continuación, retire la tapa.
Inspección y cambio de los
fusibles
Si alguno de los componentes
eléctricos deja de funcionar, es
posible que haya un fusible fun-
dido. En tal caso, revise y cambie
los fusibles según sea necesario.
Inspección y cambio de los
fusibles
AB
AB

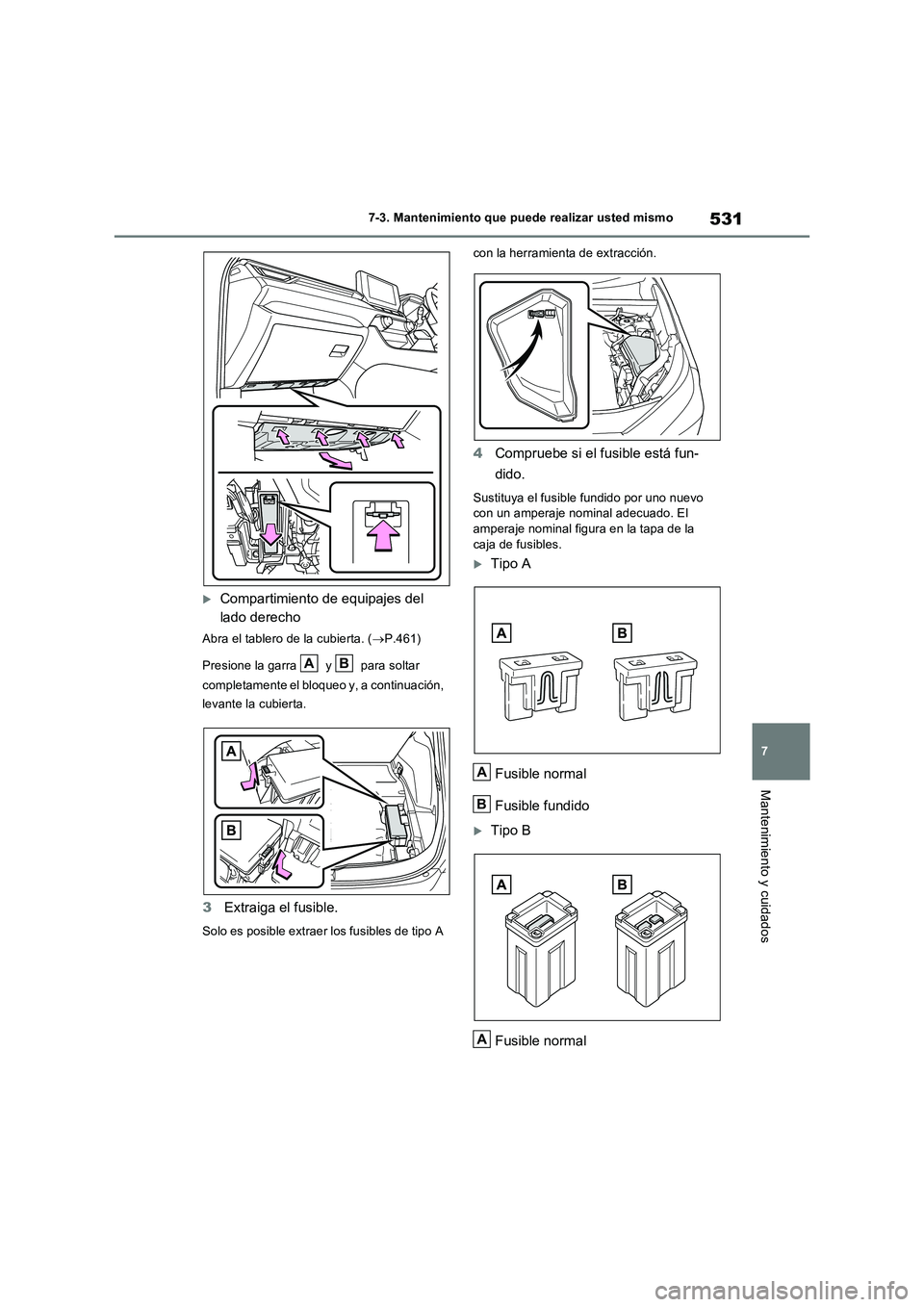

531
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Compartimiento de equipajes del
lado derecho
Abra el tablero de la cubierta. (P.461)
Presione la garra y para soltar
completamente el bloqueo y, a continuación,
levante la cubierta.
3Extraiga el fusible.
Solo es posible extraer los fusibles de tipo A con la herramienta de extracción.
4Compruebe si el fusible está fun-
dido.
Sustituya el fusible fundido por uno nuevo
con un amperaje nominal adecuado. El
amperaje nominal figura en la tapa de la
caja de fusibles.
Tipo A
Fusible normal
Fusible fundido
Tipo B
Fusible normal
AB
A
B
A

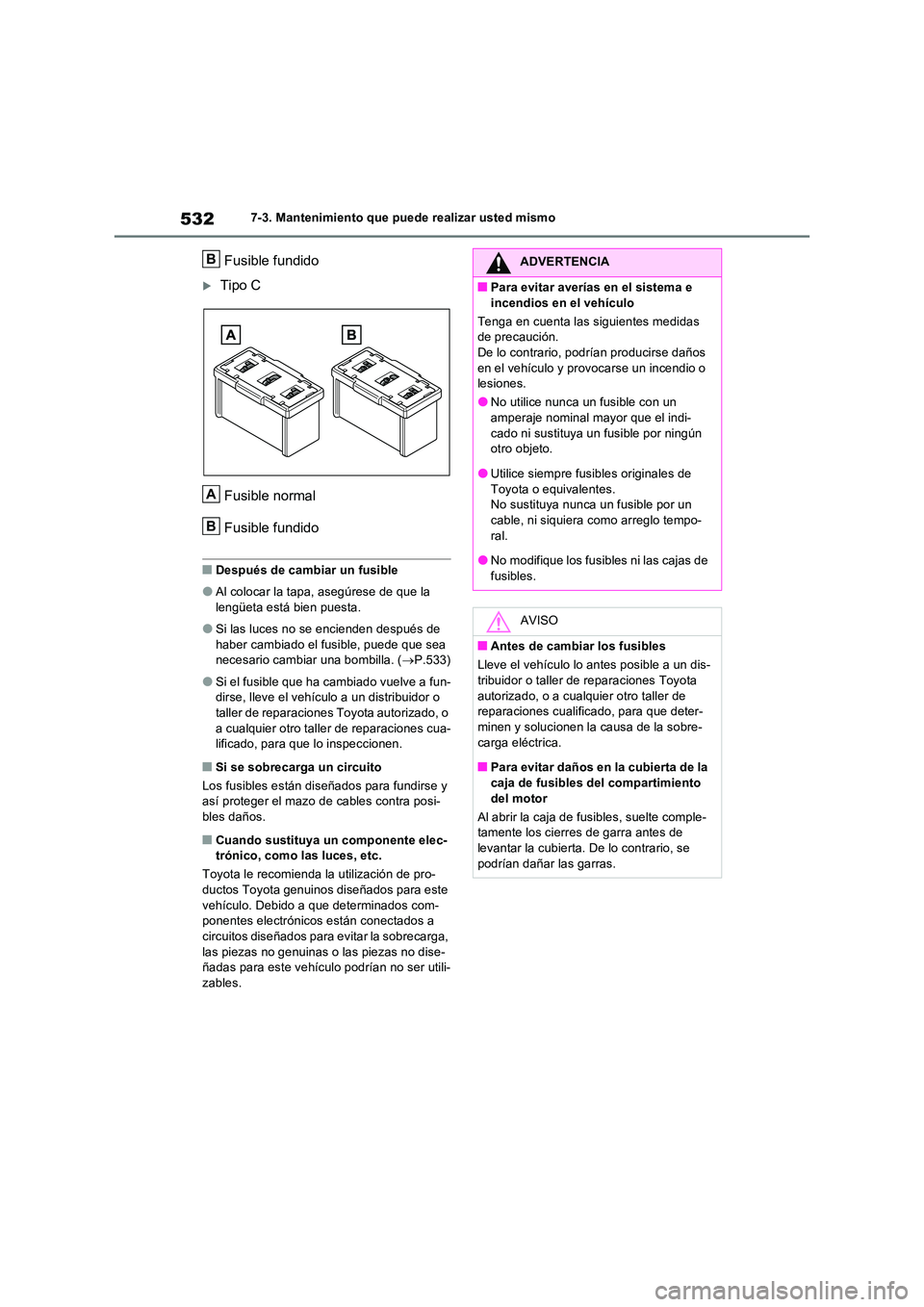

5327-3. Mantenimiento que puede realizar usted mismo
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al colocar la tapa, asegúrese de que la
lengüeta está bien puesta.
●Si las luces no se encienden después de
haber cambiado el fusible, puede que sea necesario cambiar una bombilla. ( P.533)
●Si el fusible que ha cambiado vuelve a fun- dirse, lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o
a cualquier otro taller de reparaciones cua- lificado, para que lo inspeccionen.
■Si se sobrecarga un circuito
Los fusibles están diseñados para fundirse y así proteger el mazo de cables contra posi-
bles daños.
■Cuando sustituya un componente elec- trónico, como las luces, etc.
Toyota le recomienda la utilización de pro- ductos Toyota genuinos diseñados para este
vehículo. Debido a que determinados com- ponentes electrónicos están conectados a circuitos diseñados para ev itar la sobrecarga,
las piezas no genuinas o las piezas no dise- ñadas para este vehículo podrían no ser utili-zables.
B
A
B
ADVERTENCIA
■Para evitar averías en el sistema e
incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.De lo contrario, podrían producirse daños
en el vehículo y provocarse un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indi-
cado ni sustituya un fusible por ningún otro objeto.
●Utilice siempre fusibles originales de
Toyota o equivalentes. No sustituya nunca un fusible por un cable, ni siquiera como arreglo tempo-
ral.
●No modifique los fusibles ni las cajas de fusibles.
AVISO
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un dis- tribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que deter-minen y solucionen la causa de la sobre-
carga eléctrica.
■Para evitar daños en la cubierta de la caja de fusibles del compartimiento
del motor
Al abrir la caja de fusibles, suelte comple- tamente los cierres de garra antes de levantar la cubierta. De lo contrario, se
podrían dañar las garras.

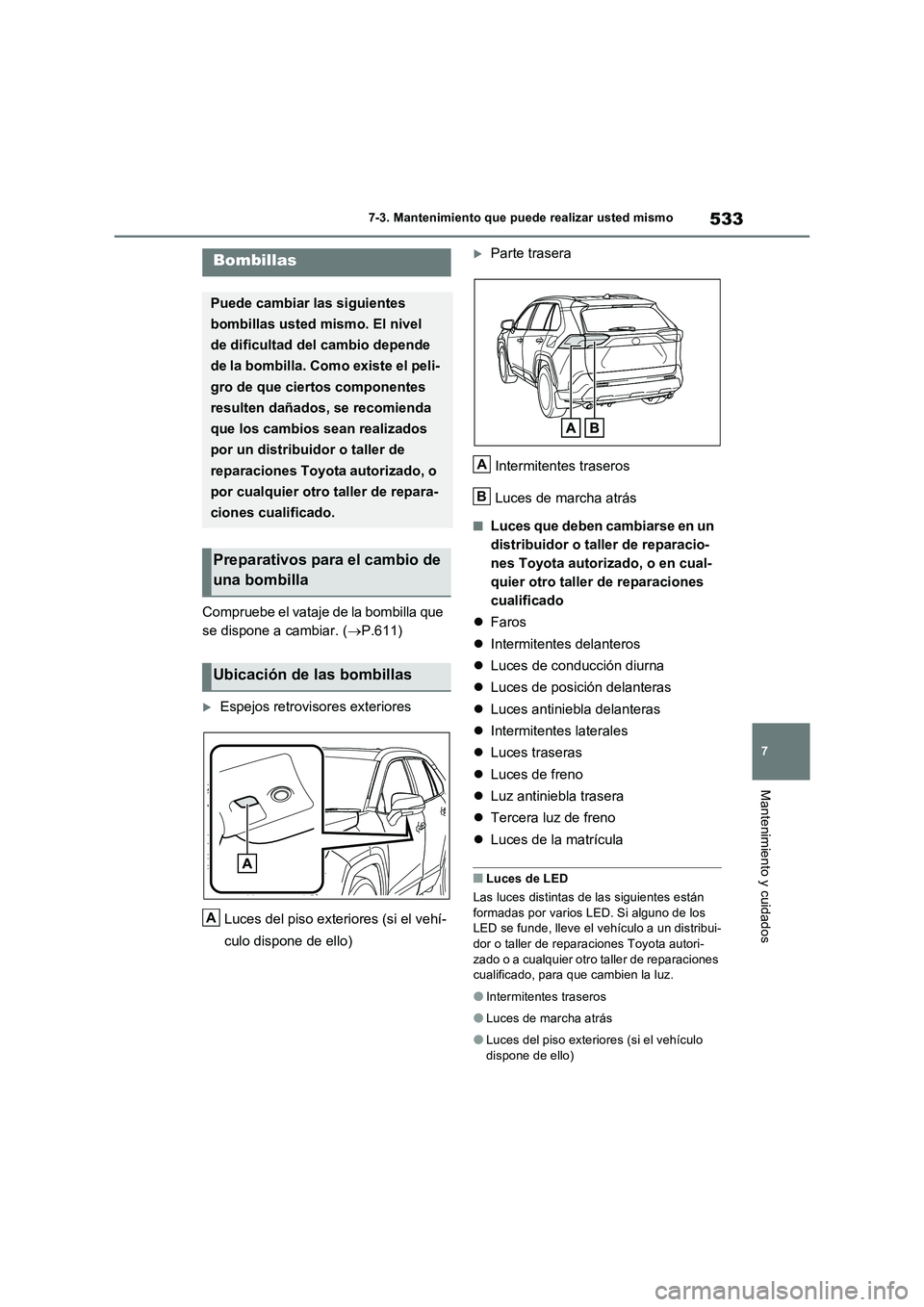

533
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
Compruebe el vataje de la bombilla que
se dispone a cambiar. ( P.611)
Espejos retrovisores exteriores
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Parte trasera
Intermitentes traseros
Luces de marcha atrás
■Luces que deben cambiarse en un
distribuidor o taller de reparacio-
nes Toyota autorizado, o en cual-
quier otro taller de reparaciones
cualificado
 Faros
 Intermitentes delanteros
 Luces de conducción diurna
 Luces de posición delanteras
 Luces antiniebla delanteras
 Intermitentes laterales
 Luces traseras
 Luces de freno
 Luz antiniebla trasera
 Tercera luz de freno
 Luces de la matrícula
■Luces de LED
Las luces distintas de las siguientes están formadas por varios LED. Si alguno de los LED se funde, lleve el vehículo a un distribui-
dor o taller de reparaciones Toyota autori- zado o a cualquier otro taller de reparaciones cualificado, para que cambien la luz.
●Intermitentes traseros
●Luces de marcha atrás
●Luces del piso exteriores (si el vehículo
dispone de ello)
Bombillas
Puede cambiar las siguientes
bombillas usted mismo. El nivel
de dificultad del cambio depende
de la bombilla. Como existe el peli-
gro de que ciertos componentes
resulten dañados, se recomienda
que los cambios sean realizados
por un distribuidor o taller de
reparaciones Toyota autorizado, o
por cualquier otro taller de repara-
ciones cualificado.
Preparativos para el cambio de
una bombilla
Ubicación de las bombillas
A
A
B

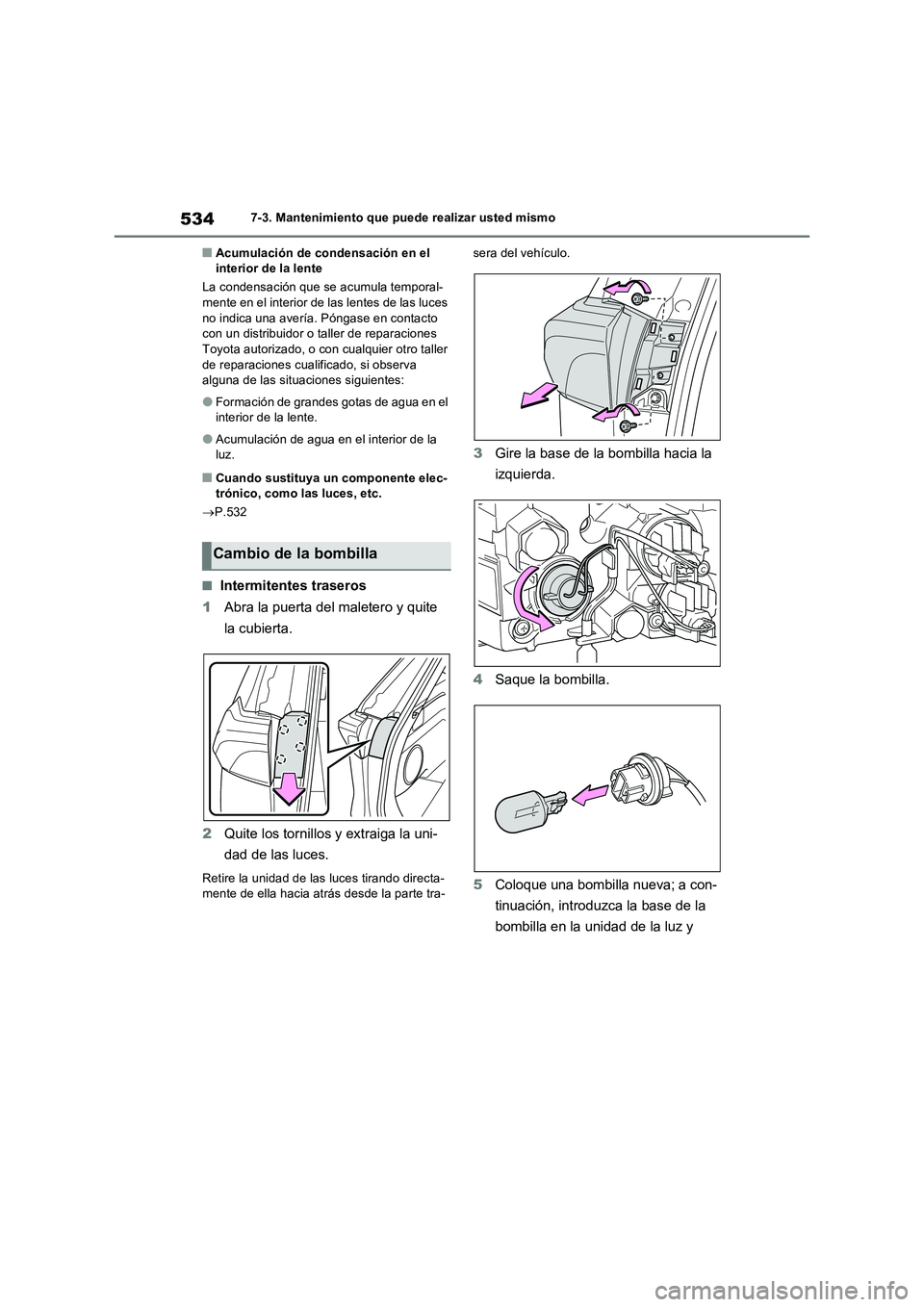

5347-3. Mantenimiento que puede realizar usted mismo
■Acumulación de condensación en el
interior de la lente
La condensación que se acumula temporal-
mente en el interior de las lentes de las luces
no indica una avería. Póngase en contacto
con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller
de reparaciones cualificado, si observa
alguna de las situaciones siguientes:
●Formación de grandes gotas de agua en el
interior de la lente.
●Acumulación de agua en el interior de la
luz.
■Cuando sustituya un componente elec-
trónico, como las luces, etc.
P.532
■Intermitentes traseros
1Abra la puerta del maletero y quite
la cubierta.
2Quite los tornillos y extraiga la uni-
dad de las luces.
Retire la unidad de las luces tirando directa-
mente de ella hacia atrás desde la parte tra-sera del vehículo.
3Gire la base de la bombilla hacia la
izquierda.
4Saque la bombilla.
5Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
Cambio de la bombilla

535

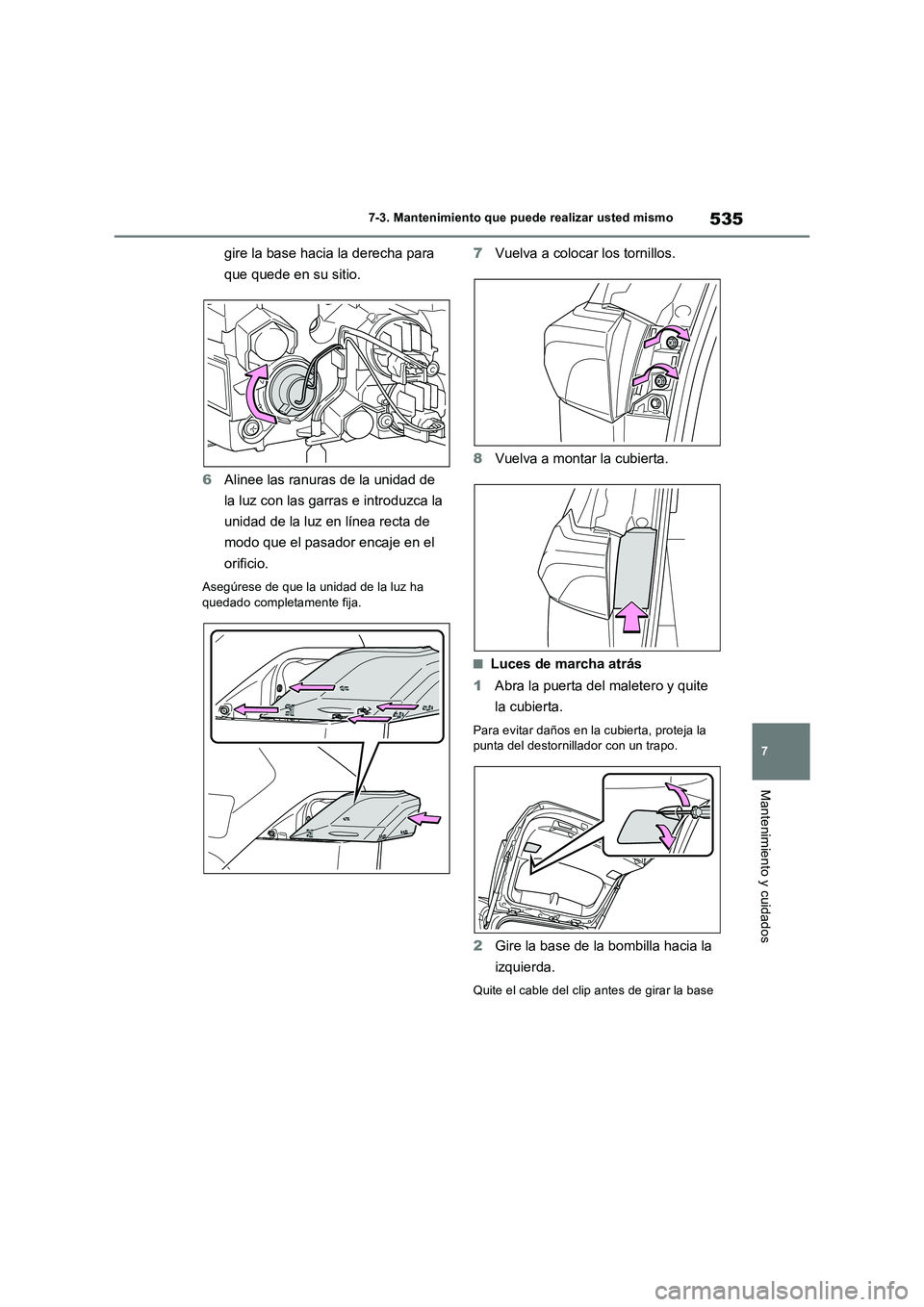

7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
gire la base hacia la derecha para
que quede en su sitio.
6Alinee las ranuras de la unidad de
la luz con las garras e introduzca la
unidad de la luz en línea recta de
modo que el pasador encaje en el
orificio.
Asegúrese de que la unidad de la luz ha
quedado completamente fija.
7Vuelva a colocar los tornillos.
8Vuelva a montar la cubierta.
■Luces de marcha atrás
1Abra la puerta del maletero y quite
la cubierta.
Para evitar daños en la cubierta, proteja la
punta del destornillador con un trapo.
2Gire la base de la bombilla hacia la
izquierda.
Quite el cable del clip antes de girar la base

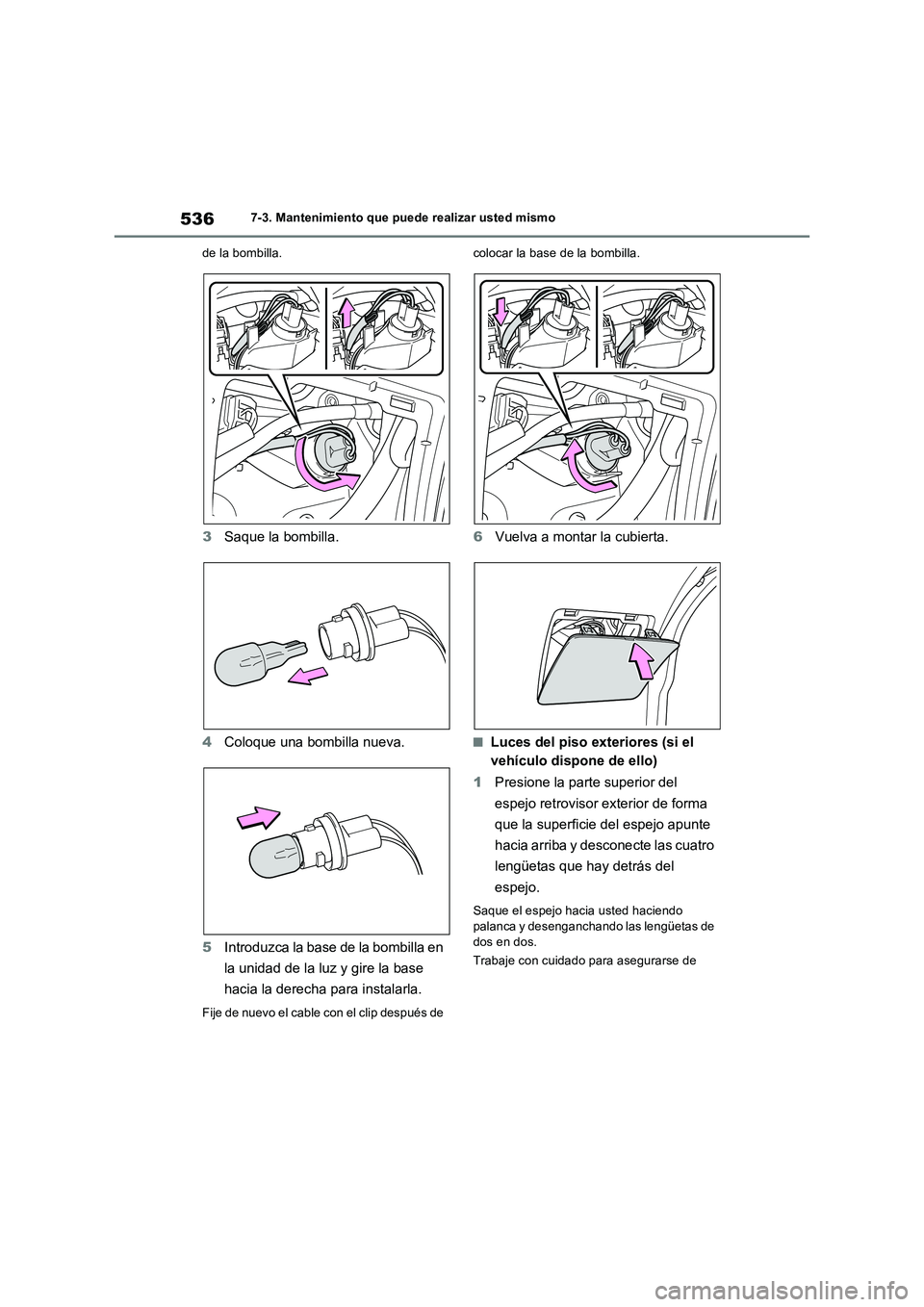

5367-3. Mantenimiento que puede realizar usted mismo
de la bombilla.
3Saque la bombilla.
4Coloque una bombilla nueva.
5Introduzca la base de la bombilla en
la unidad de la luz y gire la base
hacia la derecha para instalarla.
Fije de nuevo el cable con el clip después de colocar la base de la bombilla.
6Vuelva a montar la cubierta.
■Luces del piso exteriores (si el
vehículo dispone de ello)
1Presione la parte superior del
espejo retrovisor exterior de forma
que la superficie del espejo apunte
hacia arriba y desconecte las cuatro
lengüetas que hay detrás del
espejo.
Saque el espejo hacia usted haciendo
palanca y desenganchando las lengüetas de
dos en dos.
Trabaje con cuidado para asegurarse de

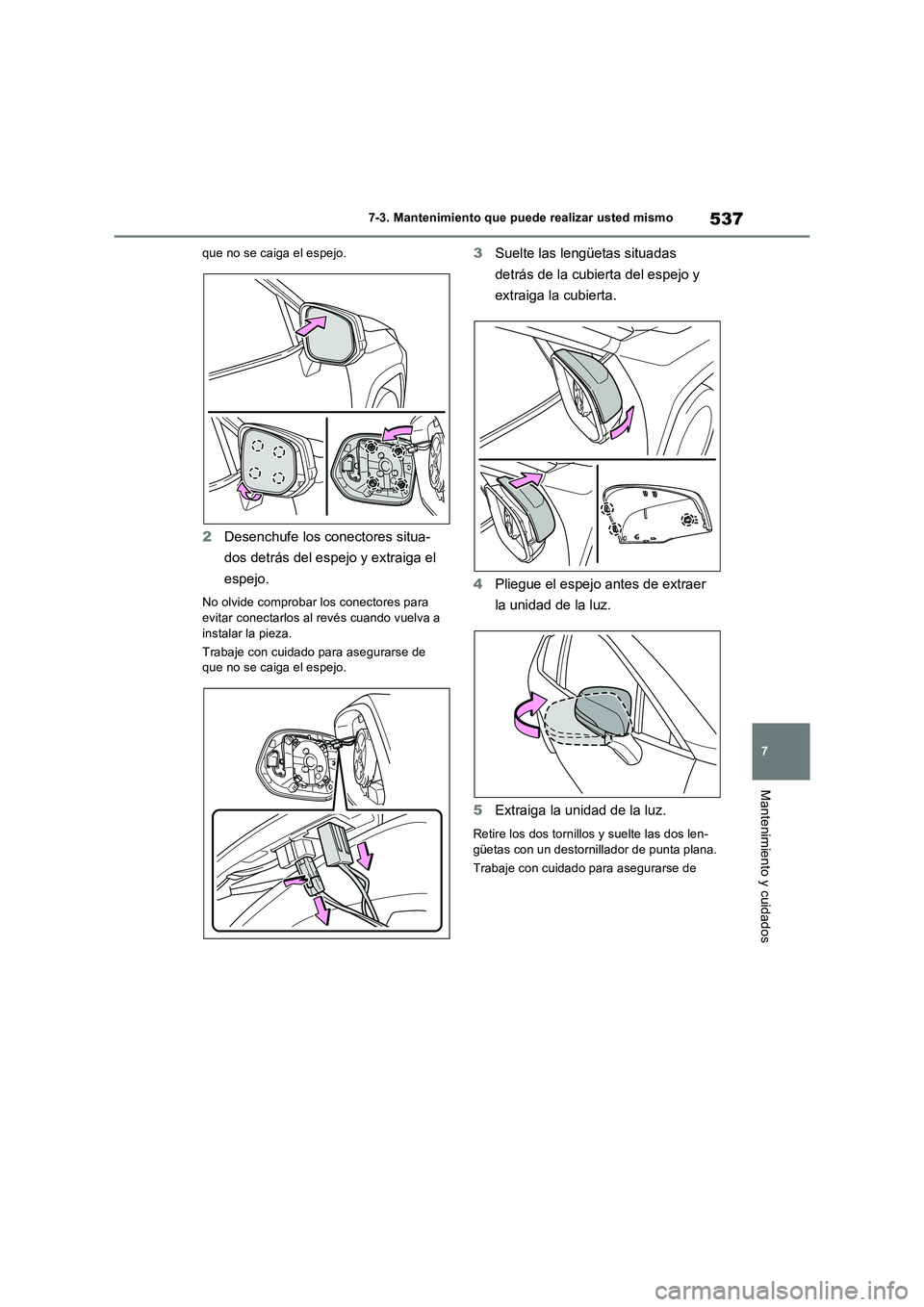

537
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
que no se caiga el espejo.
2Desenchufe los conectores situa-
dos detrás del espejo y extraiga el
espejo.
No olvide comprobar los conectores para
evitar conectarlos al revés cuando vuelva a
instalar la pieza.
Trabaje con cuidado para asegurarse de
que no se caiga el espejo.
3Suelte las lengüetas situadas
detrás de la cubierta del espejo y
extraiga la cubierta.
4Pliegue el espejo antes de extraer
la unidad de la luz.
5Extraiga la unidad de la luz.
Retire los dos tornillos y suelte las dos len-
güetas con un destornillador de punta plana.
Trabaje con cuidado para asegurarse de

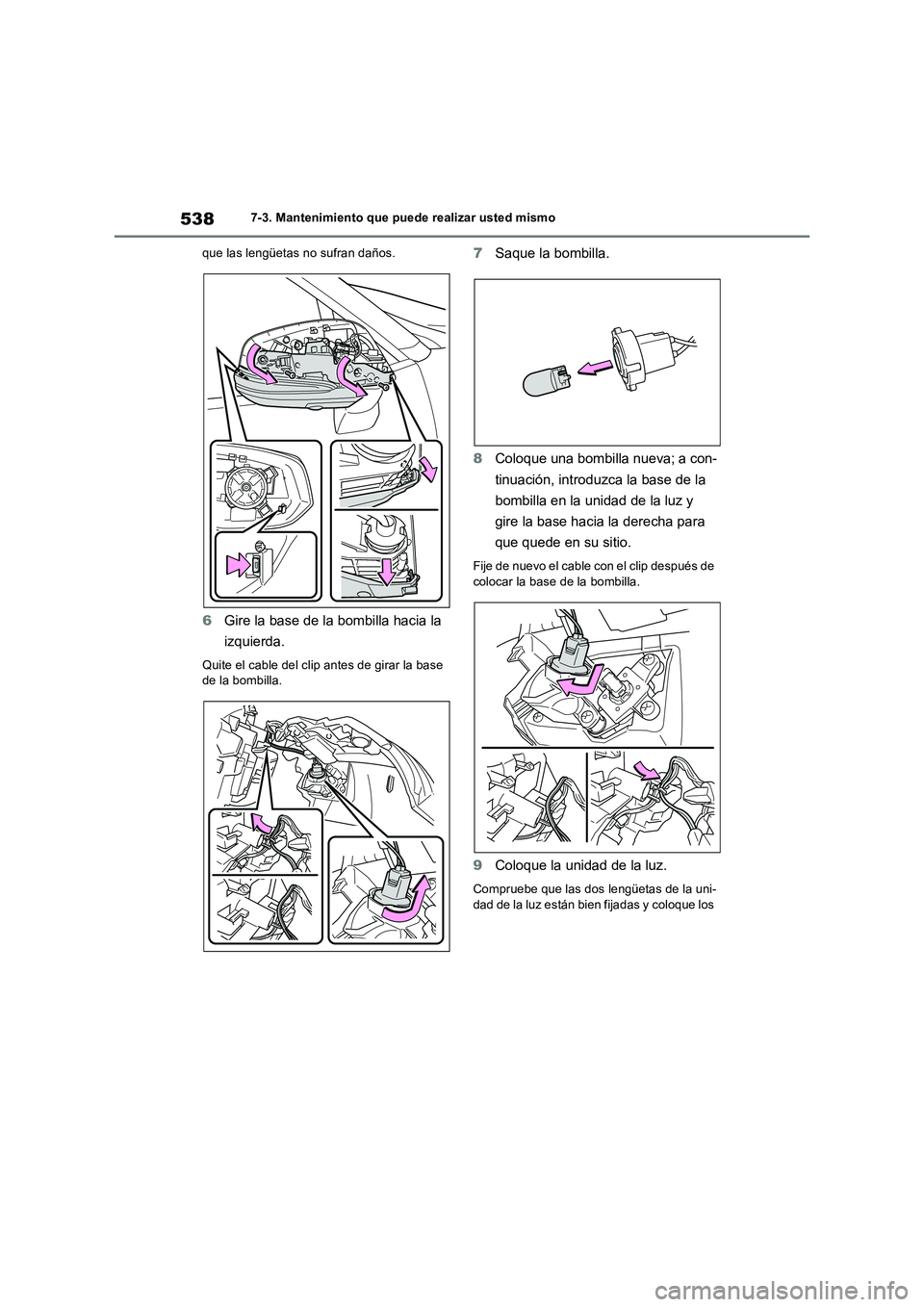

5387-3. Mantenimiento que puede realizar usted mismo
que las lengüetas no sufran daños.
6Gire la base de la bombilla hacia la
izquierda.
Quite el cable del clip antes de girar la base
de la bombilla.
7Saque la bombilla.
8Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
Fije de nuevo el cable con el clip después de
colocar la base de la bombilla.
9Coloque la unidad de la luz.
Compruebe que las dos lengüetas de la uni-
dad de la luz están bien fijadas y coloque los
