TOYOTA RAV4 PLUG-IN HYBRID 2023 Manuale duso (in Italian)

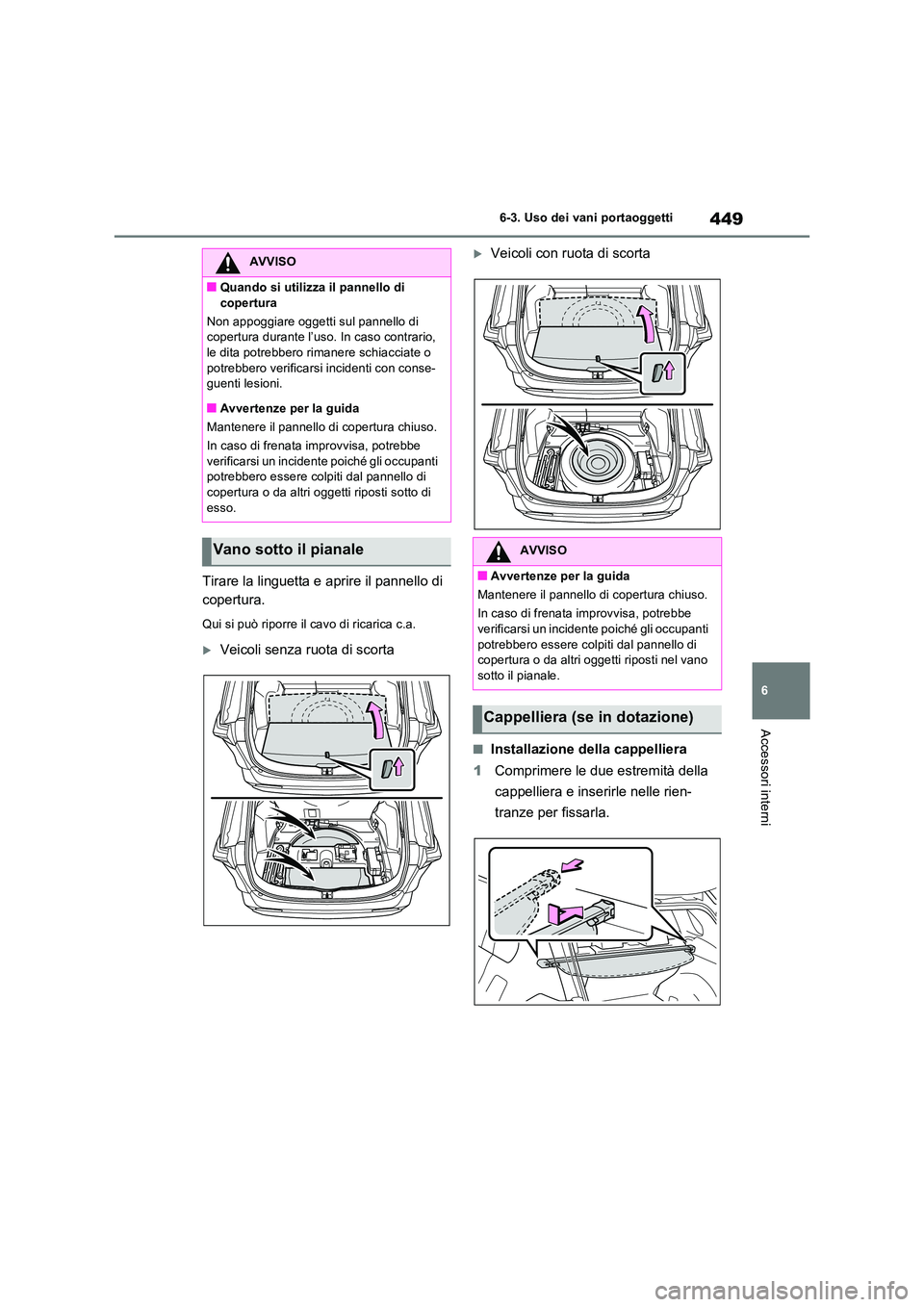

449
6
6-3. Uso dei vani portaoggetti
Accessori interni
Tirare la linguetta e aprire il pannello di
copertura.
Qui si può riporre il cavo di ricarica c.a.
Veicoli senza ruota di scorta
Veicoli con ruota di scorta
■Installazione della cappelliera
1 Comprimere le due estremità della
cappelliera e inserirle nelle rien-
tranze per fissarla.
AVVISO
■Quando si utilizza il pannello di
copertura
Non appoggiare oggetti sul pannello di copertura durante l’uso. In caso contrario, le dita potrebbero rimanere schiacciate o
potrebbero verificarsi incidenti con conse- guenti lesioni.
■Avvertenze per la guida
Mantenere il pannello di copertura chiuso.
In caso di frenata improvvisa, potrebbe
verificarsi un incidente poiché gli occupanti potrebbero essere colpiti dal pannello di copertura o da altri oggetti riposti sotto di
esso.
Vano sotto il pianaleAVVISO
■Avvertenze per la guida
Mantenere il pannello di copertura chiuso.
In caso di frenata improvvisa, potrebbe verificarsi un incidente poiché gli occupanti
potrebbero essere colpiti dal pannello di copertura o da altri oggetti riposti nel vano sotto il pianale.
Cappelliera (se in dotazione)

4506-3. Uso dei vani portaoggetti
2Estrarre la cappelliera e agganciarla
agli appositi ganci.
■Rimozione della cappelliera
1 Sganciare la cappelliera dai ganci
sinistro e destro, e lasciare che si
riavvolga.
2 Comprimere l’estremità della cap-
pelliera e sollevarla.
■Stivaggio della cappelliera (tranne
veicoli con ruota di scorta)
1 Aprire il pannello di copertura poste-
riore e rimuovere il pannello di
copertura laterale.
2 Inserire le due estremità della cap-
pelliera nel supporto.
AVVISO
■Cappelliera
●Quando si monta/ripone la cappelliera,
accertarsi che sia correttamente mon- tata/riposta. In caso contrario, si potreb-bero causare lesioni gravi in caso di
frenata improvvisa o collisione.
●Non appoggiare alcun oggetto sulla cappelliera. In caso di frenata o svolta
improvvisa, l’oggetto potrebbe essere scagliato e colpire un occupante. Ciò potrebbe causare un incidente imprevi-
sto con il rischio di lesioni gravi, anche letali.

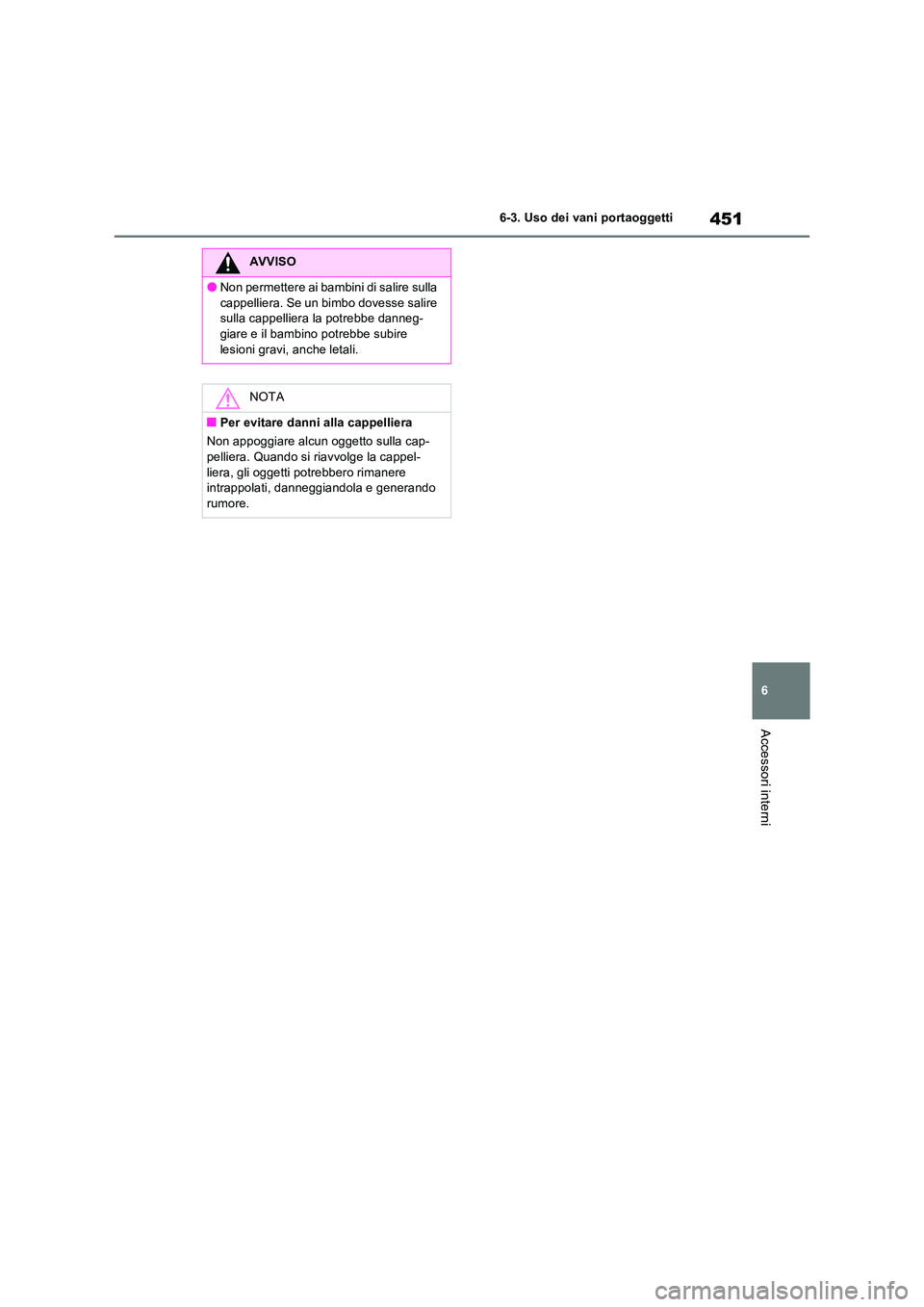

451
6
6-3. Uso dei vani portaoggetti
Accessori interni
AVVISO
●Non permettere ai bambini di salire sulla
cappelliera. Se un bimbo dovesse salire sulla cappelliera la potrebbe danneg-giare e il bambino potrebbe subire
lesioni gravi, anche letali.
NOTA
■Per evitare danni alla cappelliera
Non appoggiare alcun oggetto sulla cap- pelliera. Quando si riavvolge la cappel-
liera, gli oggetti potrebbero rimanere intrappolati, danneggiandola e generando rumore.

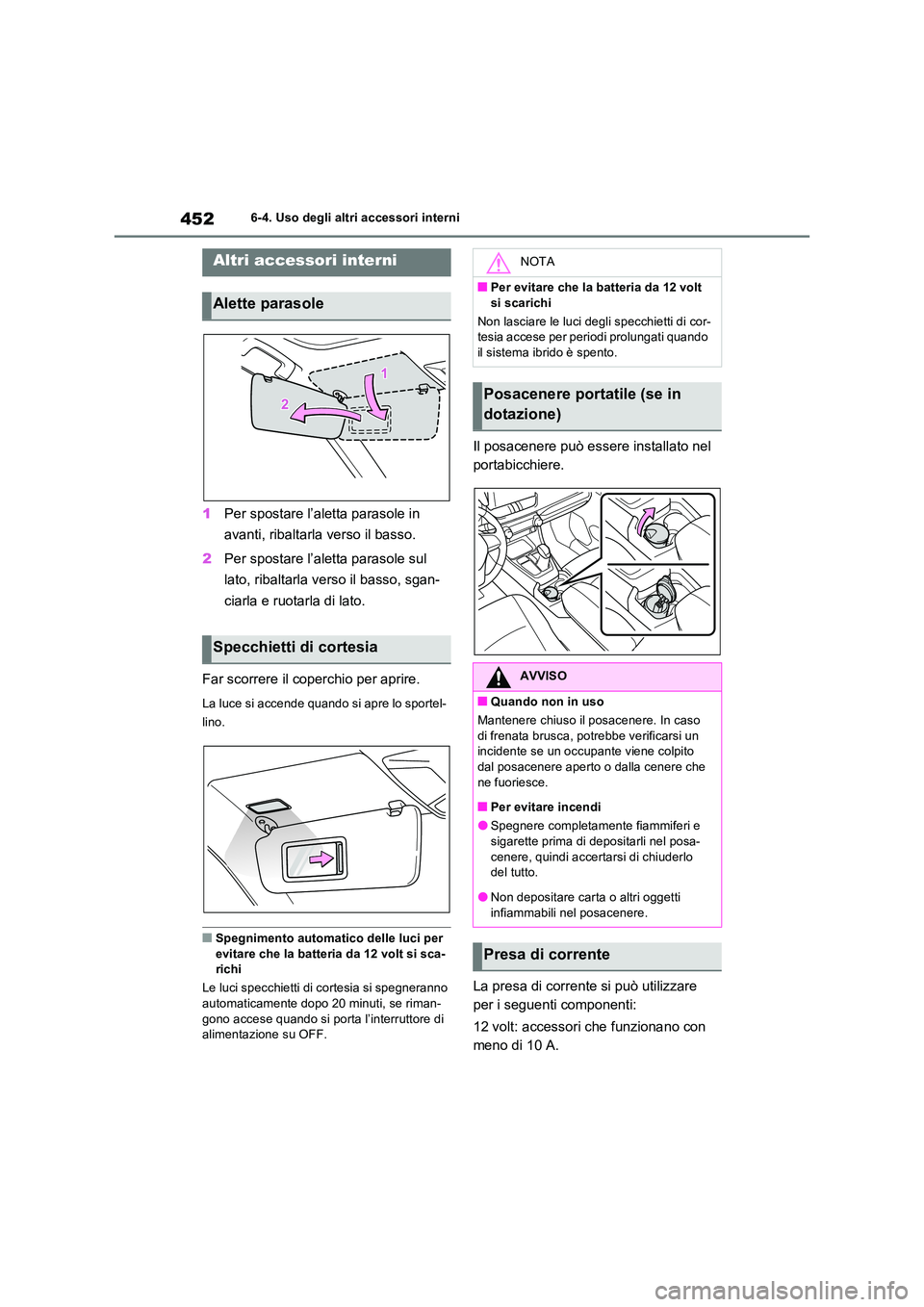

4526-4. Uso degli altri accessori interni
6-4.Uso deg li a ltri acce ssori inte rni
1Per spostare l’aletta parasole in
avanti, ribaltarla verso il basso.
2 Per spostare l’aletta parasole sul
lato, ribaltarla verso il basso, sgan-
ciarla e ruotarla di lato.
Far scorrere il coperchio per aprire.
La luce si accende quando si apre lo sportel-
lino.
■Spegnimento automatico delle luci per
evitare che la batteria da 12 volt si sca- richi
Le luci specchietti di cortesia si spegneranno automaticamente dopo 20 minuti, se riman-
gono accese quando si porta l’interruttore di alimentazione su OFF.
Il posacenere può essere installato nel
portabicchiere.
La presa di corrente si può utilizzare
per i seguenti componenti:
12 volt: accessori che funzionano con
meno di 10 A.
Altri accessori interni
Alette parasole
Specchietti di cortesia
NOTA
■Per evitare che la batteria da 12 volt
si scarichi
Non lasciare le luci degli specchietti di cor- tesia accese per periodi prolungati quando il sistema ibrido è spento.
Posacenere portatile (se in
dotazione)
AVVISO
■Quando non in uso
Mantenere chiuso il posacenere. In caso di frenata brusca, potrebbe verificarsi un incidente se un occupante viene colpito
dal posacenere aperto o dalla cenere che ne fuoriesce.
■Per evitare incendi
●Spegnere completamente fiammiferi e
sigarette prima di depositarli nel posa- cenere, quindi accertarsi di chiuderlo del tutto.
●Non depositare carta o altri oggetti infiammabili nel posacenere.
Presa di corrente

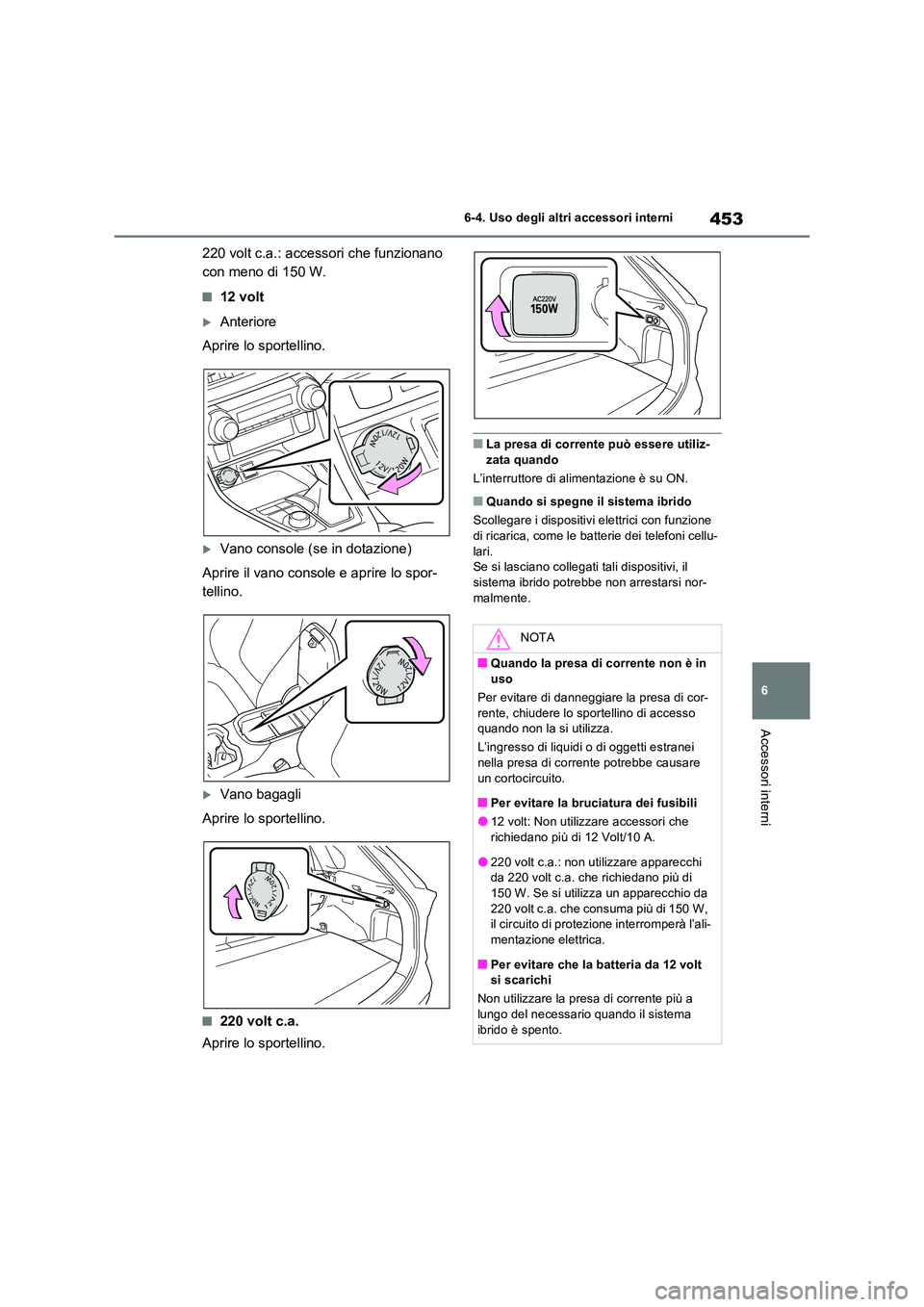

453
6
6-4. Uso degli altri accessori interni
Accessori interni
220 volt c.a.: accessori che funzionano
con meno di 150 W.
■12 volt
Anteriore
Aprire lo sportellino.
Vano console (se in dotazione)
Aprire il vano console e aprire lo spor-
tellino.
Vano bagagli
Aprire lo sportellino.
■220 volt c.a.
Aprire lo sportellino.
■La presa di corrente può essere utiliz- zata quando
L’interruttore di alimentazione è su ON.
■Quando si spegne il sistema ibrido
Scollegare i dispositivi elettrici con funzione di ricarica, come le batterie dei telefoni cellu-
lari. Se si lasciano collegati tali dispositivi, il sistema ibrido potrebbe non arrestarsi nor-
malmente.
NOTA
■Quando la presa di corrente non è in uso
Per evitare di danneggiare la presa di cor-
rente, chiudere lo sportellino di accesso quando non la si utilizza.
L’ingresso di liquidi o di oggetti estranei nella presa di corr ente potrebbe causare
un cortocircuito.
■Per evitare la bruciatura dei fusibili
●12 volt: Non utilizzare accessori che richiedano più di 12 Volt/10 A.
●220 volt c.a.: non utilizzare apparecchi da 220 volt c.a. che richiedano più di 150 W. Se si utilizza un apparecchio da
220 volt c.a. che consuma più di 150 W, il circuito di protezione interromperà l’ali-mentazione elettrica.
■Per evitare che la batteria da 12 volt si scarichi
Non utilizzare la presa di corrente più a lungo del necessario quando il sistema
ibrido è spento.

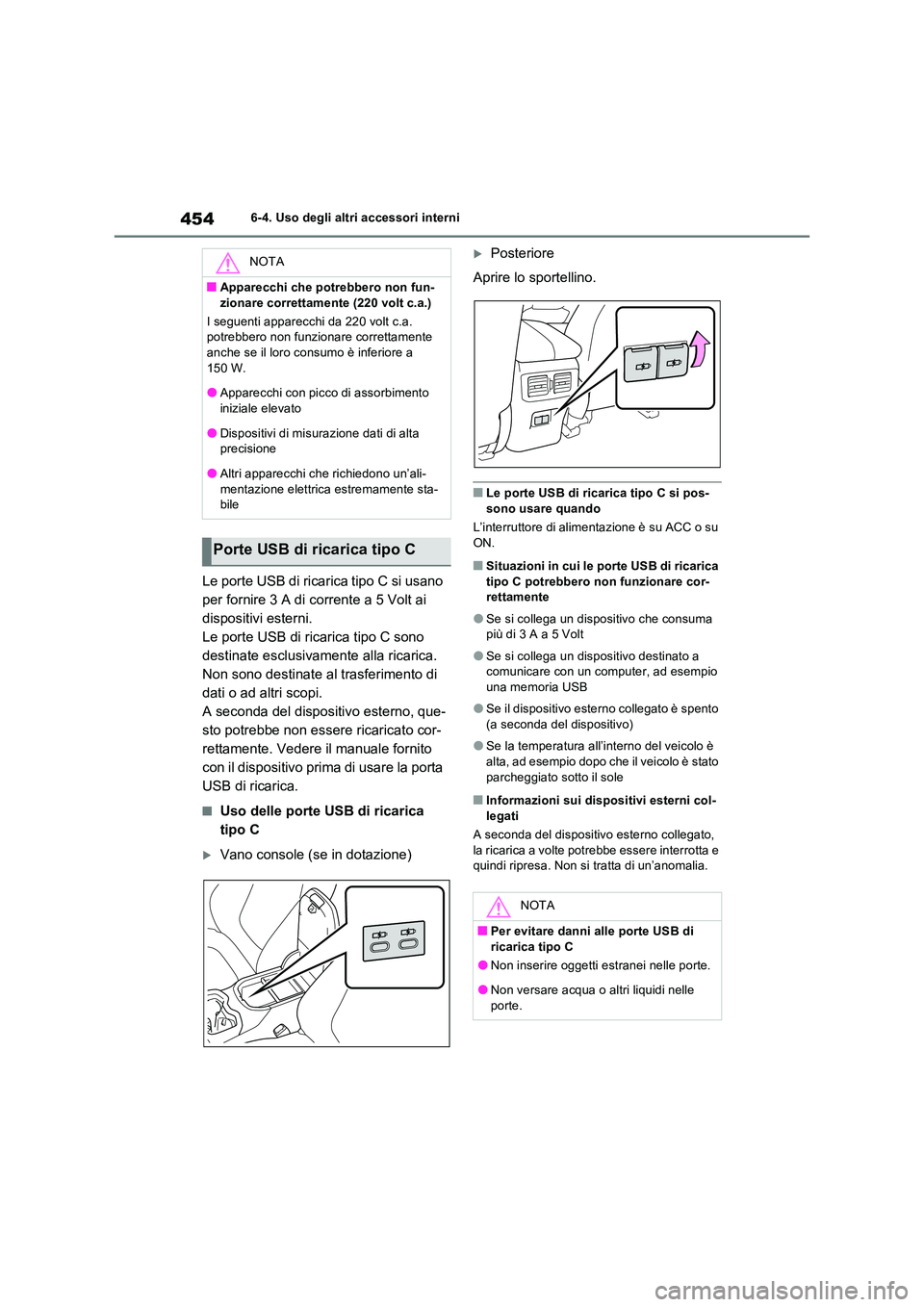

4546-4. Uso degli altri accessori interni
Le porte USB di ricarica tipo C si usano
per fornire 3 A di corrente a 5 Volt ai
dispositivi esterni.
Le porte USB di ricarica tipo C sono
destinate esclusivamente alla ricarica.
Non sono destinate al trasferimento di
dati o ad altri scopi.
A seconda del dispositivo esterno, que-
sto potrebbe non essere ricaricato cor-
rettamente. Vedere il manuale fornito
con il dispositivo prima di usare la porta
USB di ricarica.
■Uso delle porte USB di ricarica
tipo C
Vano console (se in dotazione)
Posteriore
Aprire lo sportellino.
■Le porte USB di ricarica tipo C si pos- sono usare quando
L’interruttore di alimentazione è su ACC o su
ON.
■Situazioni in cui le porte USB di ricarica tipo C potrebbero non funzionare cor-rettamente
●Se si collega un dispositivo che consuma più di 3 A a 5 Volt
●Se si collega un dispositivo destinato a comunicare con un computer, ad esempio
una memoria USB
●Se il dispositivo esterno collegato è spento
(a seconda del dispositivo)
●Se la temperatura all’interno del veicolo è
alta, ad esempio dopo che il veicolo è stato parcheggiato sotto il sole
■Informazioni sui dispositivi esterni col-legati
A seconda del dispositivo esterno collegato,
la ricarica a volte potrebbe essere interrotta e quindi ripresa. Non si tratta di un’anomalia.
NOTA
■Apparecchi che potrebbero non fun-
zionare correttamente (220 volt c.a.)
I seguenti apparecchi da 220 volt c.a. potrebbero non funzionare correttamente anche se il loro consumo è inferiore a
150 W.
●Apparecchi con picco di assorbimento iniziale elevato
●Dispositivi di misurazione dati di alta precisione
●Altri apparecchi che richiedono un’ali-
mentazione elettrica estremamente sta- bile
Porte USB di ricarica tipo C
NOTA
■Per evitare danni alle porte USB di ricarica tipo C
●Non inserire oggetti estranei nelle porte.
●Non versare acqua o altri liquidi nelle
porte.

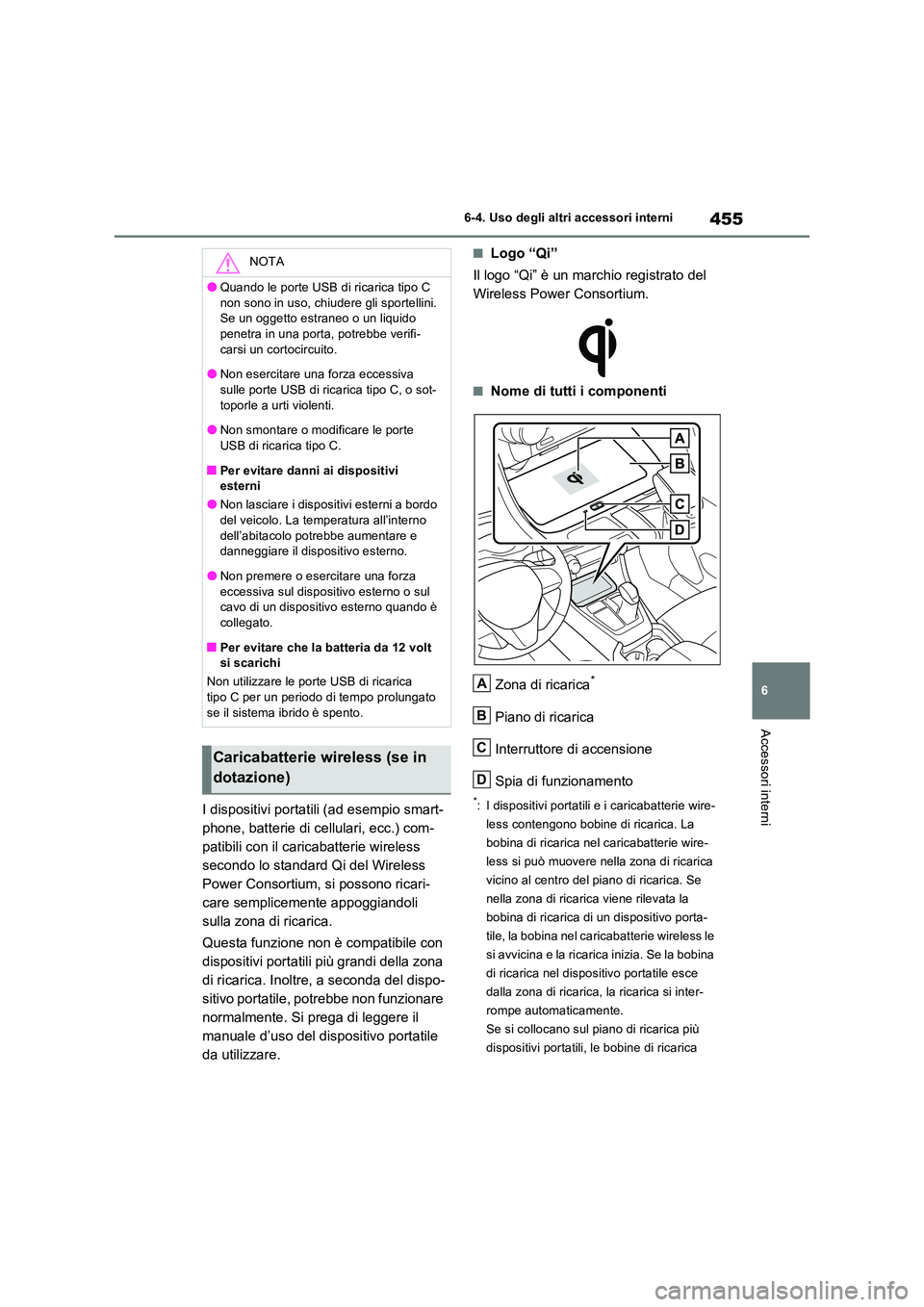

455
6
6-4. Uso degli altri accessori interni
Accessori interni
I dispositivi portatili (ad esempio smart-
phone, batterie di cellulari, ecc.) com-
patibili con il caricabatterie wireless
secondo lo standard Qi del Wireless
Power Consortium, si possono ricari-
care semplicemente appoggiandoli
sulla zona di ricarica.
Questa funzione non è compatibile con
dispositivi portatili più grandi della zona
di ricarica. Inoltre, a seconda del dispo-
sitivo portatile, potrebbe non funzionare
normalmente. Si prega di leggere il
manuale d’uso del dispositivo portatile
da utilizzare.
■Logo “Qi”
Il logo “Qi” è un marchio registrato del
Wireless Power Consortium.
■Nome di tutti i componenti
Zona di ricarica*
Piano di ricarica
Interruttore di accensione
Spia di funzionamento
*: I dispositivi portatili e i caricabatterie wire-
less contengono bobine di ricarica. La
bobina di ricarica nel caricabatterie wire-
less si può muovere nella zona di ricarica
vicino al centro del piano di ricarica. Se
nella zona di ricarica viene rilevata la
bobina di ricarica di un dispositivo porta-
tile, la bobina nel caricabatterie wireless le
si avvicina e la ricarica inizia. Se la bobina
di ricarica nel dispositivo portatile esce
dalla zona di ricarica, la ricarica si inter-
rompe automaticamente.
Se si collocano sul piano di ricarica più
dispositivi portatili, le bobine di ricarica
NOTA
●Quando le porte USB di ricarica tipo C
non sono in uso, chiudere gli sportellini. Se un oggetto estraneo o un liquido penetra in una porta, potrebbe verifi-
carsi un cortocircuito.
●Non esercitare una forza eccessiva sulle porte USB di ricarica tipo C, o sot-
toporle a urti violenti.
●Non smontare o modificare le porte USB di ricarica tipo C.
■Per evitare danni ai dispositivi esterni
●Non lasciare i dispositivi esterni a bordo del veicolo. La temperatura all’interno
dell’abitacolo potrebbe aumentare e danneggiare il dispositivo esterno.
●Non premere o esercitare una forza
eccessiva sul dispositivo esterno o sul cavo di un dispositivo esterno quando è collegato.
■Per evitare che la batteria da 12 volt si scarichi
Non utilizzare le porte USB di ricarica tipo C per un periodo di tempo prolungato
se il sistema ibrido è spento.
Caricabatterie wireless (se in
dotazione)
A
B
C
D

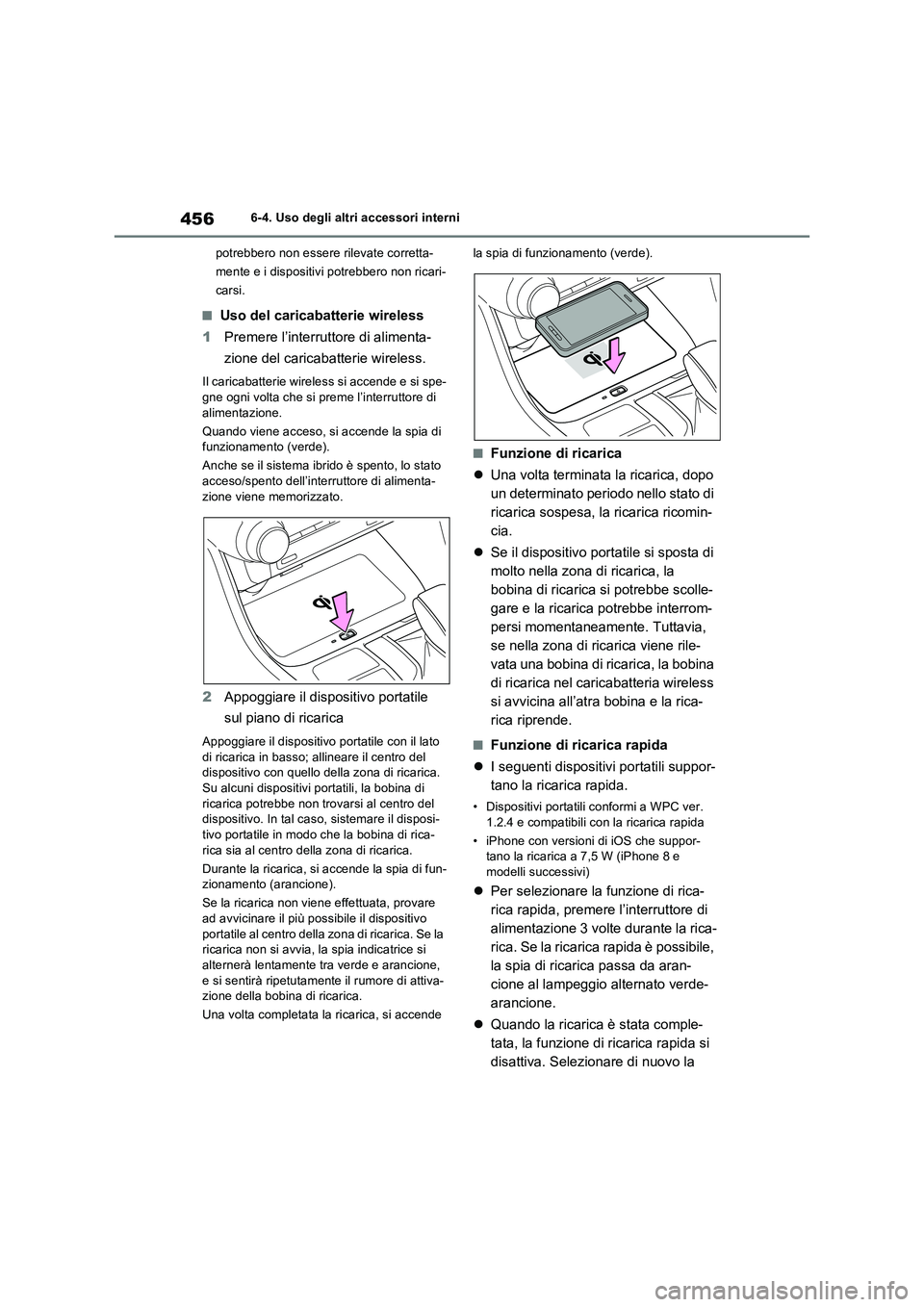

4566-4. Uso degli altri accessori interni
potrebbero non essere rilevate corretta-
mente e i dispositivi potrebbero non ricari-
carsi.
■Uso del caricabatterie wireless
1Premere l’interruttore di alimenta-
zione del caricabatterie wireless.
Il caricabatterie wireless si accende e si spe-
gne ogni volta che si preme l’interruttore di
alimentazione.
Quando viene acceso, si accende la spia di
funzionamento (verde).
Anche se il sistema ibrido è spento, lo stato
acceso/spento dell’interruttore di alimenta-
zione viene memorizzato.
2Appoggiare il dispositivo portatile
sul piano di ricarica
Appoggiare il dispositivo portatile con il lato
di ricarica in basso; allineare il centro del
dispositivo con quello della zona di ricarica.
Su alcuni dispositivi portatili, la bobina di
ricarica potrebbe non trovarsi al centro del
dispositivo. In tal caso, sistemare il disposi-
tivo portatile in modo che la bobina di rica-
rica sia al centro della zona di ricarica.
Durante la ricarica, si accende la spia di fun-
zionamento (arancione).
Se la ricarica non viene effettuata, provare
ad avvicinare il più possibile il dispositivo
portatile al centro della zona di ricarica. Se la
ricarica non si avvia, la spia indicatrice si
alternerà lentamente tra verde e arancione,
e si sentirà ripetutamente il rumore di attiva-
zione della bobina di ricarica.
Una volta completata la ricarica, si accende la spia di funzionamento (verde).
■Funzione di ricarica
Una volta terminata la ricarica, dopo
un determinato periodo nello stato di
ricarica sospesa, la ricarica ricomin-
cia.
Se il dispositivo portatile si sposta di
molto nella zona di ricarica, la
bobina di ricarica si potrebbe scolle-
gare e la ricarica potrebbe interrom-
persi momentaneamente. Tuttavia,
se nella zona di ricarica viene rile-
vata una bobina di ricarica, la bobina
di ricarica nel caricabatteria wireless
si avvicina all’atra bobina e la rica-
rica riprende.
■Funzione di ricarica rapida
I seguenti dispositivi portatili suppor-
tano la ricarica rapida.
• Dispositivi portatili conformi a WPC ver.
1.2.4 e compatibili con la ricarica rapida
• iPhone con versioni di iOS che suppor-
tano la ricarica a 7,5 W (iPhone 8 e
modelli successivi)
Per selezionare la funzione di rica-
rica rapida, premere l’interruttore di
alimentazione 3 volte durante la rica-
rica. Se la ricarica rapida è possibile,
la spia di ricarica passa da aran-
cione al lampeggio alternato verde-
arancione.
Quando la ricarica è stata comple-
tata, la funzione di ricarica rapida si
disattiva. Selezionare di nuovo la

457

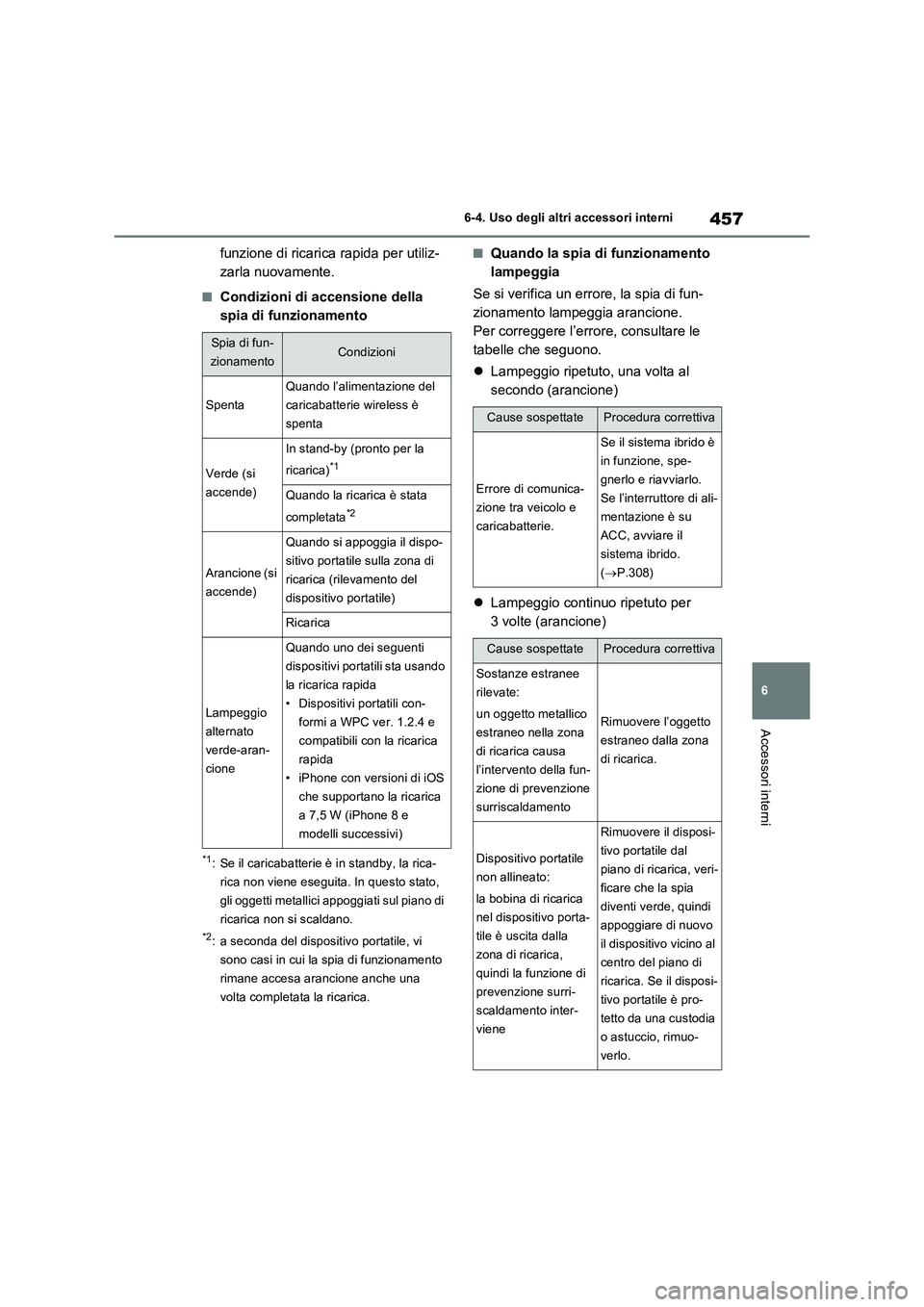

6 6-4. Uso degli altri accessori interni
Accessori interni
funzione di ricarica rapida per utiliz-
zarla nuovamente.
■Condizioni di accensione della
spia di funzionamento
*1: Se il caricabatterie è in standby, la rica-
rica non viene eseguita. In questo stato,
gli oggetti metallici appoggiati sul piano di
ricarica non si scaldano.
*2: a seconda del dispositivo portatile, vi
sono casi in cui la spia di funzionamento
rimane accesa arancione anche una
volta completata la ricarica.
■Quando la spia di funzionamento
lampeggia
Se si verifica un errore, la spia di fun-
zionamento lampeggia arancione.
Per correggere l’errore, consultare le
tabelle che seguono.
Lampeggio ripetuto, una volta al
secondo (arancione)
Lampeggio continuo ripetuto per
3 volte (arancione)
Spia di fun-
zionamentoCondizioni
Spenta
Quando l’alimentazione del
caricabatterie wireless è
spenta
Verde (si
accende)
In stand-by (pronto per la
ricarica)
*1
Quando la ricarica è stata
completata
*2
Arancione (si
accende)
Quando si appoggia il dispo-
sitivo portatile sulla zona di
ricarica (rilevamento del
dispositivo portatile)
Ricarica
Lampeggio
alternato
verde-aran-
cione
Quando uno dei seguenti
dispositivi portatili sta usando
la ricarica rapida
• Dispositivi portatili con-
formi a WPC ver. 1.2.4 e
compatibili con la ricarica
rapida
• iPhone con versioni di iOS
che supportano la ricarica
a 7,5 W (iPhone 8 e
modelli successivi)
Cause sospettateProcedura correttiva
Errore di comunica-
zione tra veicolo e
caricabatterie.
Se il sistema ibrido è
in funzione, spe-
gnerlo e riavviarlo.
Se l’interruttore di ali-
mentazione è su
ACC, avviare il
sistema ibrido.
(P.308)
Cause sospettateProcedura correttiva
Sostanze estranee
rilevate:
un oggetto metallico
estraneo nella zona
di ricarica causa
l’intervento della fun-
zione di prevenzione
surriscaldamento
Rimuovere l’oggetto
estraneo dalla zona
di ricarica.
Dispositivo portatile
non allineato:
la bobina di ricarica
nel dispositivo porta-
tile è uscita dalla
zona di ricarica,
quindi la funzione di
prevenzione surri-
scaldamento inter-
viene
Rimuovere il disposi-
tivo portatile dal
piano di ricarica, veri-
ficare che la spia
diventi verde, quindi
appoggiare di nuovo
il dispositivo vicino al
centro del piano di
ricarica. Se il disposi-
tivo portatile è pro-
tetto da una custodia
o astuccio, rimuo-
verlo.

4586-4. Uso degli altri accessori interni
Lampeggio continuo ripetuto per
4 volte (arancione)
■Il caricabatterie wireless può essere
usato quando
L’interruttore di alimentazione è su ACC o su
ON.
■Dispositivi portatili compatibili
●Il sistema di ricarica wireless secondo lo
standard Qi si può usare con dispositivi
compatibili. Tuttavia, non tutti i dispositivi
conformi allo standard Qi sono compatibili
con quest’ultimo.
●Il sistema è progettato per dispositivi porta-
tili con alimentazione elettrica di potenza
non superiore a 5 W, come telefoni cellu-
lari e smartphone.
●Tuttavia, la ricarica a più di 5 W è suppor-
tata dai seguenti dispositivi portatili.
• La ricarica fino a 7,5 W è supportata dagli
iPhone che supportano la ricarica a 7,5 W.
• La ricarica fino a 10 W è supportata da
dispositivi portatili compatibili con potenze
EPP, come definite nello standard WPC
ver. 1.2.4.
■Uso del sistema di accesso e avvia-
mento intelligente
Se il sistema di accesso e avviamento intelli-
gente rileva la chiave mentre un dispositivo
viene ricaricato, la ricarica si interrompe tem-
poraneamente.
■Se ai dispositivi portatili sono stati fis-
sati gusci e accessori
Non eseguire la ricarica se il dispositivo por-
tatile è dotato di guscio o accessori incompa-
tibili con lo standard Qi. Alcuni tipi di gusci
(inclusi alcuni accessori originali del produt-
tore) o accessori potrebbero impedire la rica-rica. Se la ricarica non avviene neanche se il
dispositivo portatile è appoggiato sulla zona
di ricarica, rimuovere il guscio e gli accessori.
■Punti importanti relativi al caricabatterie
wireless
●Se non viene rilevata la presenza della
chiave elettronica nell’abitacolo, la ricarica
non può essere effettuata. Se si apre e
chiude la portiera, la ricarica potrebbe
essere temporaneamente sospesa.
●Durante la ricarica, la temperatura del cari-
cabatterie wireless e del dispositivo porta-
tile aumenta, ma questo non è indice di
anomalie.
Se durante la ricarica un dispositivo porta-
tile si scalda, la ricarica potrebbe essere
interrotta dalla funzione di protezione del
dispositivo portatile. In tal caso, riprendere
la ricarica una volta che la temperatura del
dispositivo portatile sia diminuita significati-
vamente.
La ventola potrebbe avviarsi per raffreddare
internamente il caricabatterie wireless; ciò è
perfettamente normale.
■Rumori di funzionamento
Si potrebbe udire un ronzio quando si
accende il caricabatterie wireless premendo
l’interruttore, quando si porta l’interruttore di
alimentazione su ACC.o su ON mentre il cari-
cabatterie è acceso, o quando rileva un
dispositivo portatile. Tuttavia, ciò non è sin-
tomo di anomalie.
■Quando l’OS dello smartphone viene
aggiornato
Se l’OS dello smartphone viene aggiornato
con una nuova versione, le specifiche di rica-
rica potrebbero cambiare molto. Per maggiori
dettagli, controllare le informazioni sulla
pagina web del produttore.
■Informazioni sui marchi di fabbrica
iPhone è un marchio di fabbrica di Apple Inc.
depositato negli Stati Uniti e in altri Paesi.
Cause sospettateProcedura correttiva
Spegnimento di sicu-
rezza dovuto al supe-
ramento della
temperatura interna
predefinita del carica-
batterie wirelessInterrompere la rica-
rica, rimuovere il
dispositivo portatile
dal piano di ricarica,
lasciar raffreddare e
riprovare ad avviare
la ricarica.
