TOYOTA RAV4 PLUG-IN HYBRID 2023 Manuale duso (in Italian)

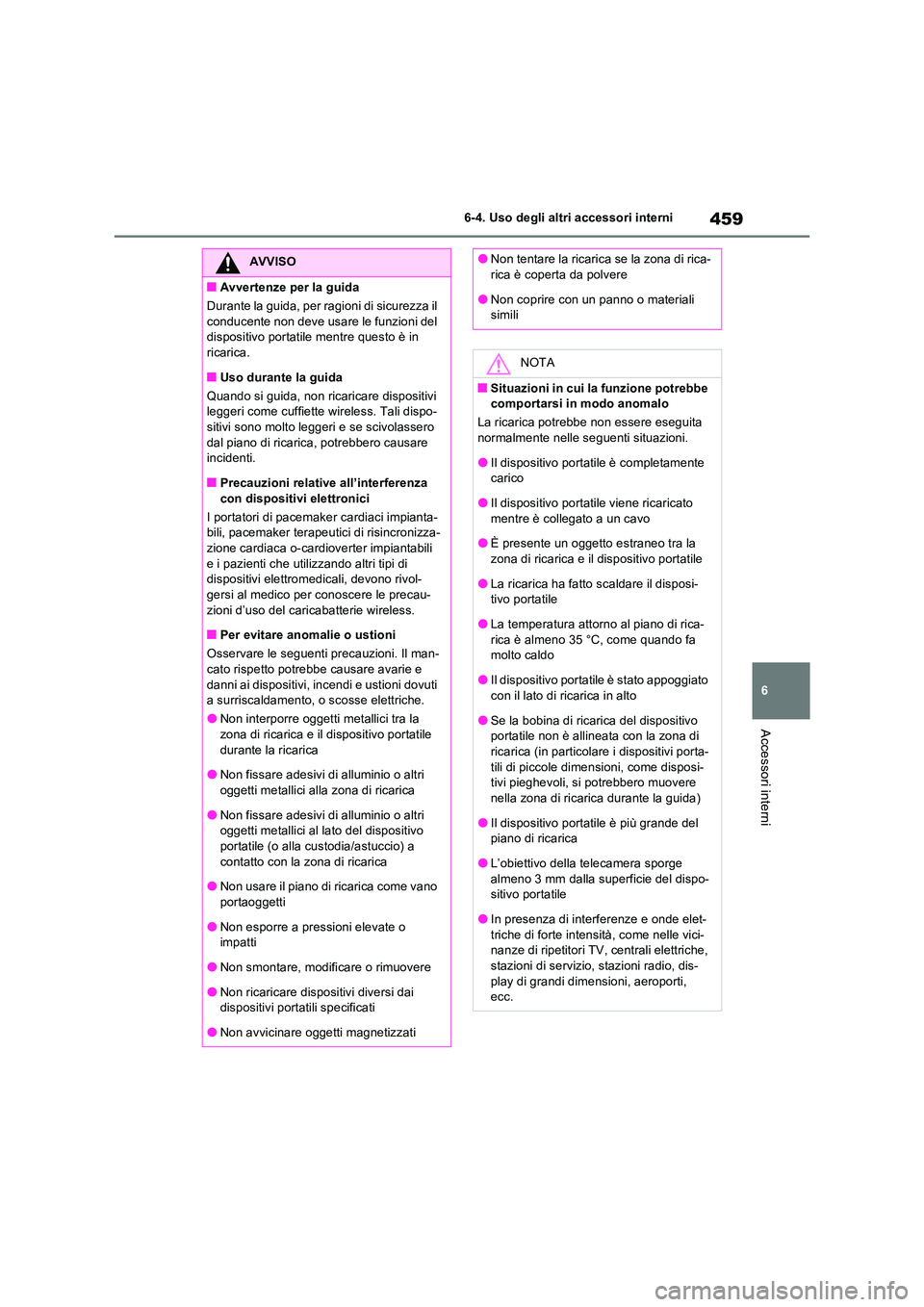

459
6
6-4. Uso degli altri accessori interni
Accessori interni
AVVISO
■Avvertenze per la guida
Durante la guida, per ragioni di sicurezza il
conducente non deve usare le funzioni del dispositivo portatile mentre questo è in ricarica.
■Uso durante la guida
Quando si guida, non ricaricare dispositivi leggeri come cuffiette wireless. Tali dispo-sitivi sono molto leggeri e se scivolassero
dal piano di ricarica, potrebbero causare incidenti.
■Precauzioni relative all’interferenza
con dispositivi elettronici
I portatori di pacemaker cardiaci impianta- bili, pacemaker terapeutici di risincronizza-zione cardiaca o-cardioverter impiantabili
e i pazienti che utilizzando altri tipi di dispositivi elettromedicali, devono rivol-gersi al medico per conoscere le precau-
zioni d’uso del caricabatterie wireless.
■Per evitare anomalie o ustioni
Osservare le seguenti precauzioni. Il man- cato rispetto potrebbe causare avarie e
danni ai dispositivi, incendi e ustioni dovuti a surriscaldamento, o scosse elettriche.
●Non interporre oggetti metallici tra la
zona di ricarica e il dispositivo portatile durante la ricarica
●Non fissare adesivi di alluminio o altri
oggetti metallici alla zona di ricarica
●Non fissare adesivi di alluminio o altri oggetti metallici al lato del dispositivo
portatile (o alla custodia/astuccio) a contatto con la zona di ricarica
●Non usare il piano di ricarica come vano
portaoggetti
●Non esporre a pressioni elevate o impatti
●Non smontare, modificare o rimuovere
●Non ricaricare dispositivi diversi dai dispositivi portatili specificati
●Non avvicinare oggetti magnetizzati
●Non tentare la ricarica se la zona di rica-rica è coperta da polvere
●Non coprire con un panno o materiali simili
NOTA
■Situazioni in cui la funzione potrebbe comportarsi in modo anomalo
La ricarica potrebbe non essere eseguita
normalmente nelle seguenti situazioni.
●Il dispositivo portatile è completamente carico
●Il dispositivo portatile viene ricaricato mentre è collegato a un cavo
●È presente un oggetto estraneo tra la
zona di ricarica e il dispositivo portatile
●La ricarica ha fatto scaldare il disposi- tivo portatile
●La temperatura attorno al piano di rica-rica è almeno 35 °C, come quando fa molto caldo
●Il dispositivo portatile è stato appoggiato con il lato di ricarica in alto
●Se la bobina di ricarica del dispositivo portatile non è allineata con la zona di ricarica (in particolare i dispositivi porta-
tili di piccole dimensioni, come disposi- tivi pieghevoli, si potrebbero muovere nella zona di ricarica durante la guida)
●Il dispositivo portatile è più grande del piano di ricarica
●L’obiettivo della telecamera sporge
almeno 3 mm dalla superficie del dispo- sitivo portatile
●In presenza di interferenze e onde elet-
triche di forte intensità, come nelle vici- nanze di ripetitori TV, centrali elettriche, stazioni di servizio, stazioni radio, dis-
play di grandi dimensioni, aeroporti, ecc.

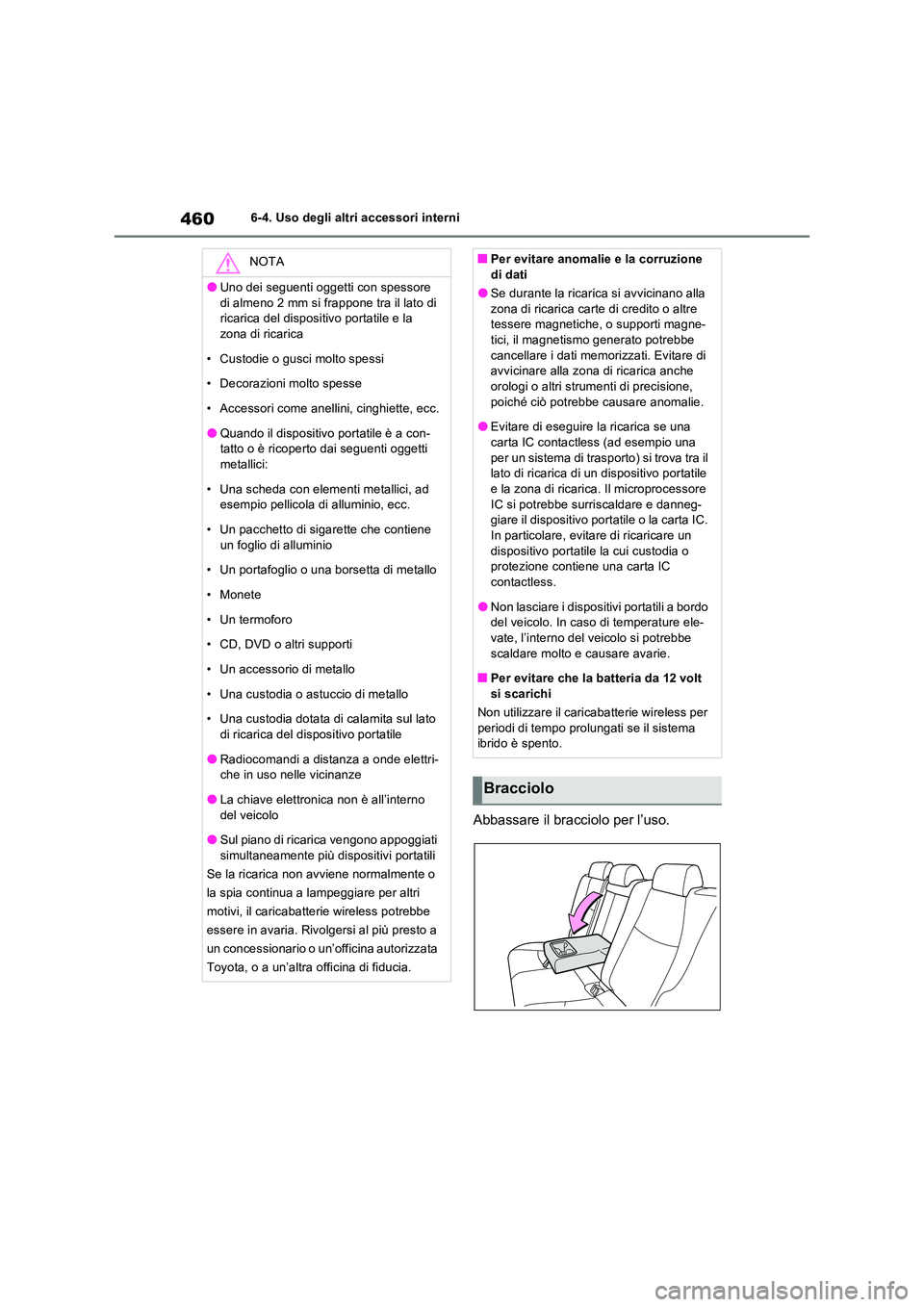

4606-4. Uso degli altri accessori interni
Abbassare il bracciolo per l’uso.
NOTA
●Uno dei seguenti oggetti con spessore
di almeno 2 mm si frappone tra il lato di ricarica del dispositivo portatile e la zona di ricarica
• Custodie o gusci molto spessi
• Decorazioni molto spesse
• Accessori come anellini, cinghiette, ecc.
●Quando il dispositivo portatile è a con- tatto o è ricoperto dai seguenti oggetti metallici:
• Una scheda con elementi metallici, ad esempio pellicola di alluminio, ecc.
• Un pacchetto di sigarette che contiene
un foglio di alluminio
• Un portafoglio o una borsetta di metallo
• Monete
• Un termoforo
• CD, DVD o altri supporti
• Un accessorio di metallo
• Una custodia o astuccio di metallo
• Una custodia dotata di calamita sul lato
di ricarica del dispositivo portatile
●Radiocomandi a distanza a onde elettri- che in uso nelle vicinanze
●La chiave elettronica non è all’interno del veicolo
●Sul piano di ricarica vengono appoggiati
simultaneamente più dispositivi portatili
Se la ricarica non avviene normalmente o
la spia continua a lampeggiare per altri
motivi, il caricabatterie wireless potrebbe
essere in avaria. Rivolgersi al più presto a
un concessionario o un’officina autorizzata
Toyota, o a un’altra officina di fiducia.
■Per evitare anomalie e la corruzione di dati
●Se durante la ricarica si avvicinano alla
zona di ricarica carte di credito o altre tessere magnetiche, o supporti magne-tici, il magnetismo generato potrebbe
cancellare i dati memorizzati. Evitare di avvicinare alla zona di ricarica anche orologi o altri strumenti di precisione,
poiché ciò potrebbe causare anomalie.
●Evitare di eseguire la ricarica se una carta IC contactless (ad esempio una
per un sistema di trasporto) si trova tra il lato di ricarica di un dispositivo portatile e la zona di ricarica. Il microprocessore
IC si potrebbe surriscaldare e danneg- giare il dispositivo portatile o la carta IC. In particolare, evitare di ricaricare un
dispositivo portatile la cui custodia o protezione contiene una carta IC contactless.
●Non lasciare i dispositivi portatili a bordo del veicolo. In caso di temperature ele-vate, l’interno del veicolo si potrebbe
scaldare molto e causare avarie.
■Per evitare che la batteria da 12 volt si scarichi
Non utilizzare il caricabatterie wireless per
periodi di tempo prolungati se il sistema ibrido è spento.
Bracciolo

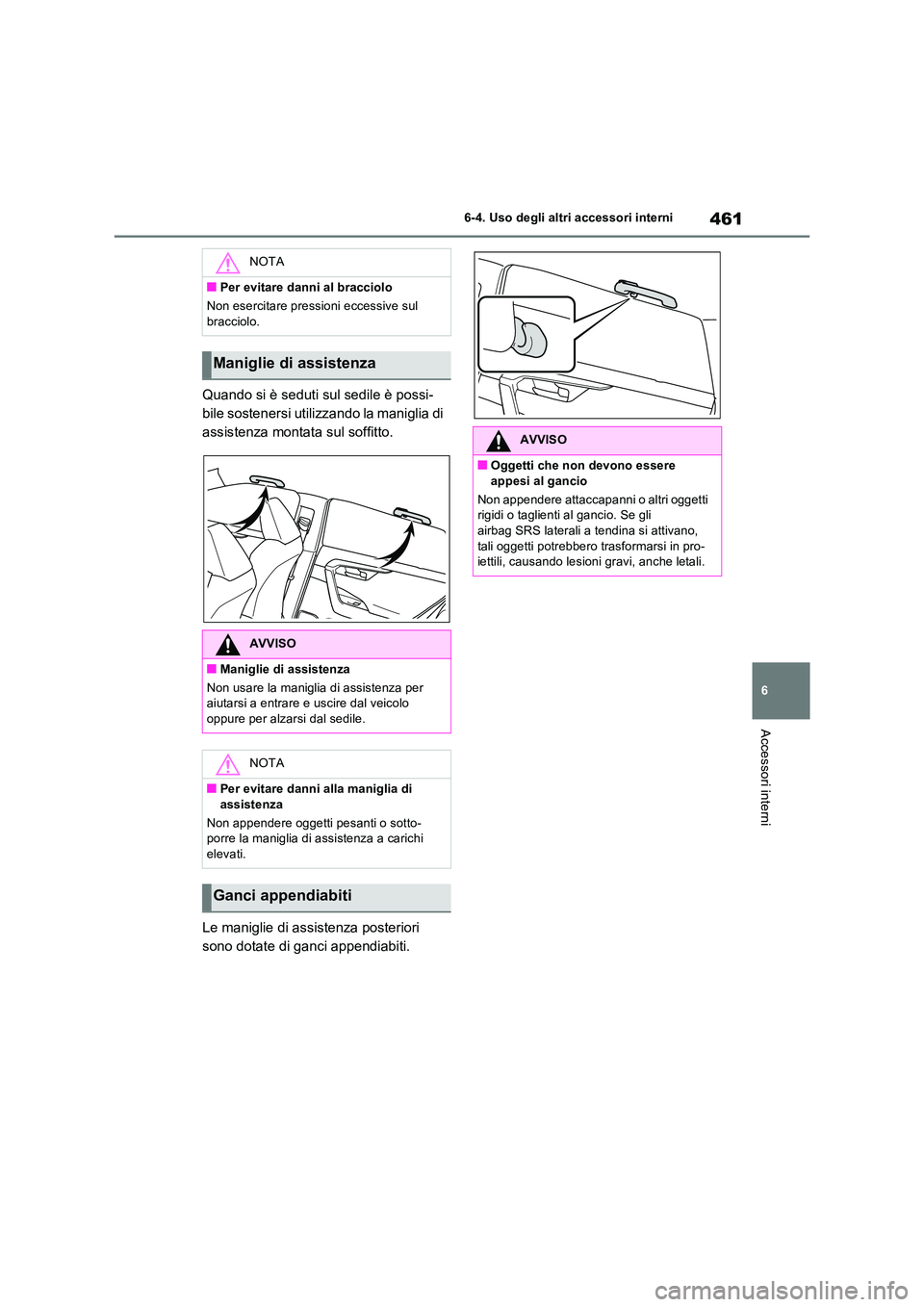

461
6
6-4. Uso degli altri accessori interni
Accessori interni
Quando si è seduti sul sedile è possi-
bile sostenersi utilizzando la maniglia di
assistenza montata sul soffitto.
Le maniglie di assistenza posteriori
sono dotate di ganci appendiabiti.
NOTA
■Per evitare danni al bracciolo
Non esercitare pressioni eccessive sul
bracciolo.
Maniglie di assistenza
AVVISO
■Maniglie di assistenza
Non usare la maniglia di assistenza per aiutarsi a entrare e uscire dal veicolo oppure per alzarsi dal sedile.
NOTA
■Per evitare danni alla maniglia di assistenza
Non appendere oggetti pesanti o sotto- porre la maniglia di assistenza a carichi
elevati.
Ganci appendiabiti
AVVISO
■Oggetti che non devono essere
appesi al gancio
Non appendere attaccapanni o altri oggetti rigidi o taglienti al gancio. Se gli airbag SRS laterali a tendina si attivano,
tali oggetti potrebbero trasformarsi in pro- iettili, causando lesioni gravi, anche letali.

4626-4. Uso degli altri accessori interni

7

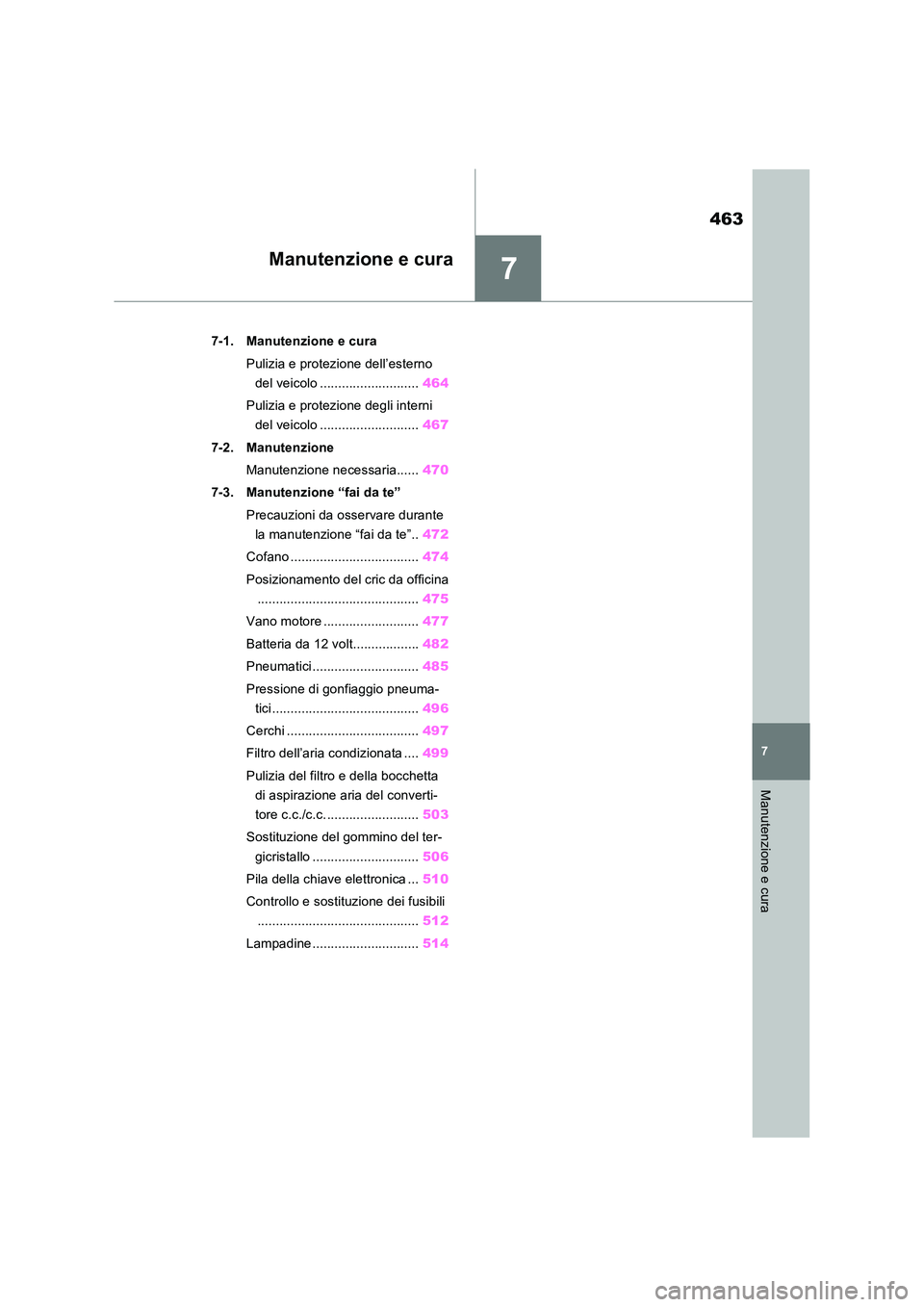

463
7
Manutenzione e cura
Manutenzione e cura
7-1. Manutenzione e cura
Pulizia e protezione dell’esterno
del veicolo ........................... 464
Pulizia e protezione degli interni
del veicolo ........................... 467
7-2. Manutenzione
Manutenzione necessaria...... 470
7-3. Manutenzione “fai da te”
Precauzioni da osservare durante
la manutenzione “fai da te”.. 472
Cofano ................................... 474
Posizionamento del cric da officina
............................................ 475
Vano motore .......................... 477
Batteria da 12 volt.................. 482
Pneumatici ............................. 485
Pressione di gonfiaggio pneuma-
tici ........................................ 496
Cerchi .................................... 497
Filtro dell’aria condizionata .... 499
Pulizia del filtro e della bocchetta
di aspirazione aria del converti-
tore c.c./c.c. ......................... 503
Sostituzione del gommino del ter-
gicristallo ............................. 506
Pila della chiave elettronica ... 510
Controllo e sostituzione dei fusibili
............................................ 512
Lampadine ............................. 514

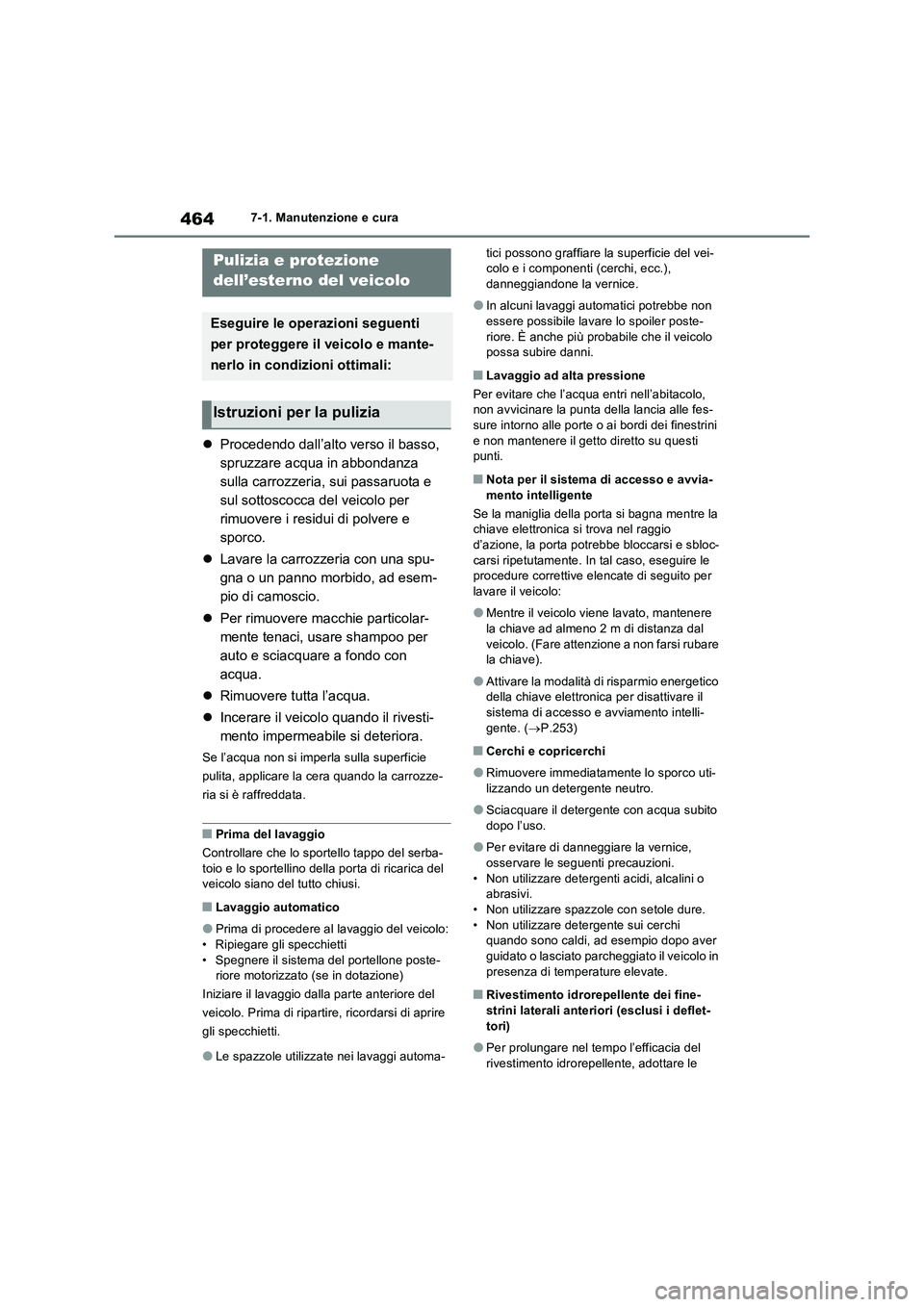

4647-1. Manutenzione e cura
7-1.Manutenz ion e e c ura
Procedendo dall’alto verso il basso,
spruzzare acqua in abbondanza
sulla carrozzeria, sui passaruota e
sul sottoscocca del veicolo per
rimuovere i residui di polvere e
sporco.
Lavare la carrozzeria con una spu-
gna o un panno morbido, ad esem-
pio di camoscio.
Per rimuovere macchie particolar-
mente tenaci, usare shampoo per
auto e sciacquare a fondo con
acqua.
Rimuovere tutta l’acqua.
Incerare il veicolo quando il rivesti-
mento impermeabile si deteriora.
Se l’acqua non si imperla sulla superficie
pulita, applicare la cera quando la carrozze-
ria si è raffreddata.
■Prima del lavaggio
Controllare che lo sportello tappo del serba-
toio e lo sportellino della porta di ricarica del
veicolo siano del tutto chiusi.
■Lavaggio automatico
●Prima di procedere al lavaggio del veicolo:
• Ripiegare gli specchietti
• Spegnere il sistema del portellone poste-
riore motorizzato (se in dotazione)
Iniziare il lavaggio dalla parte anteriore del
veicolo. Prima di ripartire, ricordarsi di aprire
gli specchietti.
●Le spazzole utilizzate nei lavaggi automa-tici possono graffiare la superficie del vei-
colo e i componenti (cerchi, ecc.),
danneggiandone la vernice.
●In alcuni lavaggi automatici potrebbe non
essere possibile lavare lo spoiler poste-
riore. È anche più probabile che il veicolo
possa subire danni.
■Lavaggio ad alta pressione
Per evitare che l’acqua entri nell’abitacolo,
non avvicinare la punta della lancia alle fes-
sure intorno alle porte o ai bordi dei finestrini
e non mantenere il getto diretto su questi
punti.
■Nota per il sistema di accesso e avvia-
mento intelligente
Se la maniglia della porta si bagna mentre la
chiave elettronica si trova nel raggio
d’azione, la porta potrebbe bloccarsi e sbloc-
carsi ripetutamente. In tal caso, eseguire le
procedure correttive elencate di seguito per
lavare il veicolo:
●Mentre il veicolo viene lavato, mantenere
la chiave ad almeno 2 m di distanza dal
veicolo. (Fare attenzione a non farsi rubare
la chiave).
●Attivare la modalità di risparmio energetico
della chiave elettronica per disattivare il
sistema di accesso e avviamento intelli-
gente. (P.253)
■Cerchi e copricerchi
●Rimuovere immediatamente lo sporco uti-
lizzando un detergente neutro.
●Sciacquare il detergente con acqua subito
dopo l’uso.
●Per evitare di danneggiare la vernice,
osservare le seguenti precauzioni.
• Non utilizzare detergenti acidi, alcalini o
abrasivi.
• Non utilizzare spazzole con setole dure.
• Non utilizzare detergente sui cerchi
quando sono caldi, ad esempio dopo aver
guidato o lasciato parcheggiato il veicolo in
presenza di temperature elevate.
■Rivestimento idrorepellente dei fine-
strini laterali anteriori (esclusi i deflet-
tori)
●Per prolungare nel tempo l’efficacia del
rivestimento idrorepellente, adottare le
Pulizia e protezione
dell’esterno del veicolo
Eseguire le operazioni seguenti
per proteggere il veicolo e mante-
nerlo in condizioni ottimali:
Istruzioni per la pulizia

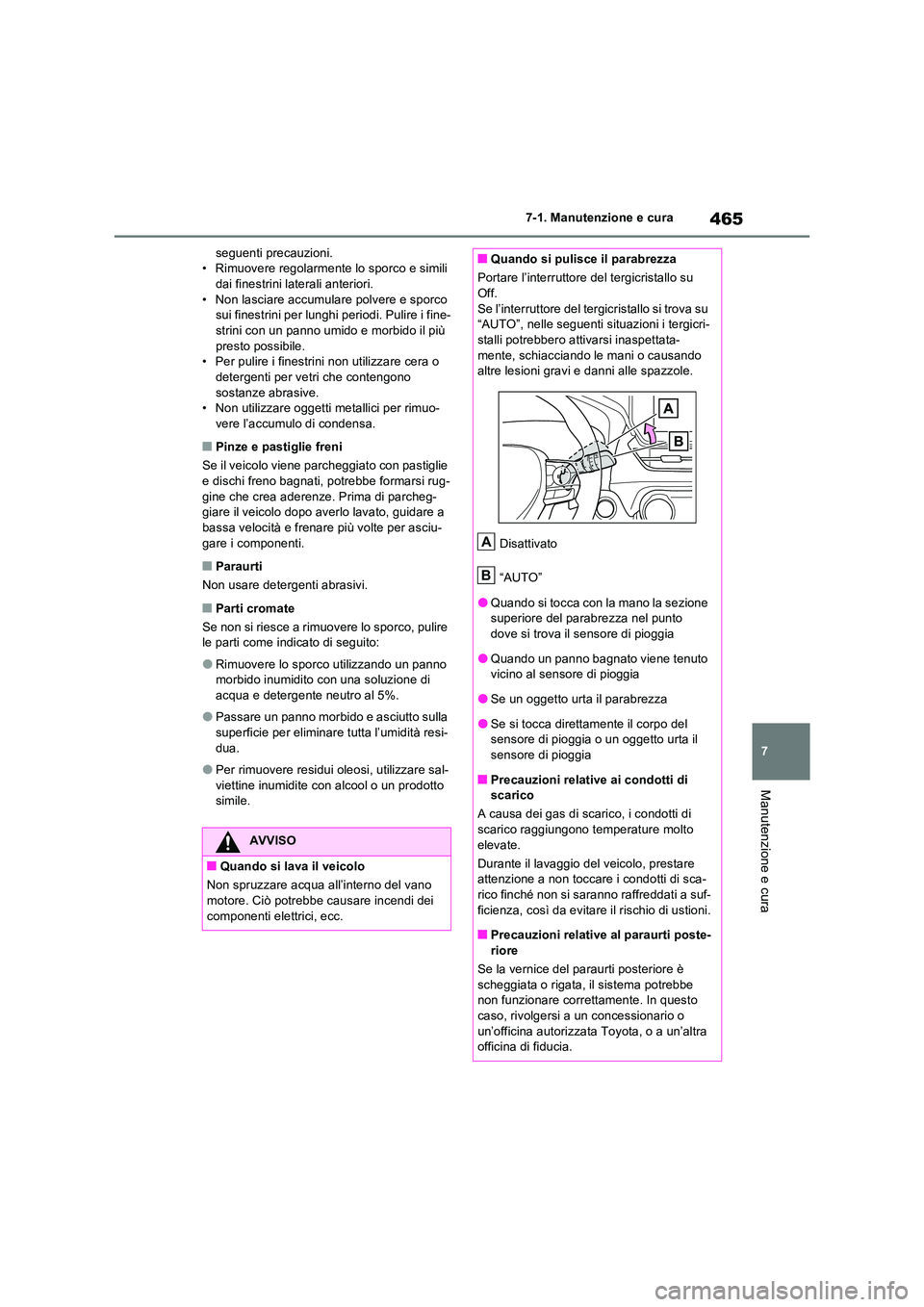

465
7
7-1. Manutenzione e cura
Manutenzione e cura
seguenti precauzioni. • Rimuovere regolarmente lo sporco e simili dai finestrini laterali anteriori.
• Non lasciare accumulare polvere e sporco sui finestrini per lunghi periodi. Pulire i fine-strini con un panno umido e morbido il più
presto possibile. • Per pulire i finestrini non utilizzare cera o detergenti per vetri che contengono
sostanze abrasive. • Non utilizzare oggetti metallici per rimuo-vere l’accumulo di condensa.
■Pinze e pastiglie freni
Se il veicolo viene parcheggiato con pastiglie
e dischi freno bagnati, potrebbe formarsi rug- gine che crea aderenze. Prima di parcheg-giare il veicolo dopo averlo lavato, guidare a
bassa velocità e frenare più volte per asciu- gare i componenti.
■Paraurti
Non usare detergenti abrasivi.
■Parti cromate
Se non si riesce a rimuovere lo sporco, pulire le parti come indicato di seguito:
●Rimuovere lo sporco utilizzando un panno morbido inumidito con una soluzione di
acqua e detergente neutro al 5%.
●Passare un panno morbido e asciutto sulla
superficie per eliminare tutta l’umidità resi- dua.
●Per rimuovere residui oleosi, utilizzare sal-viettine inumidite con alcool o un prodotto simile.
AVVISO
■Quando si lava il veicolo
Non spruzzare acqua all’interno del vano motore. Ciò potrebbe causare incendi dei
componenti elettrici, ecc.
■Quando si pulisce il parabrezza
Portare l’interruttore del tergicristallo su Off.
Se l’interruttore del tergicristallo si trova su “AUTO”, nelle seguenti situazioni i tergicri-stalli potrebbero attivarsi inaspettata-
mente, schiacciando le mani o causando altre lesioni gravi e danni alle spazzole.
Disattivato
“AUTO”
●Quando si tocca con la mano la sezione superiore del parabrezza nel punto
dove si trova il sensore di pioggia
●Quando un panno bagnato viene tenuto vicino al sensore di pioggia
●Se un oggetto urta il parabrezza
●Se si tocca direttamente il corpo del sensore di pioggia o un oggetto urta il
sensore di pioggia
■Precauzioni relative ai condotti di scarico
A causa dei gas di scarico, i condotti di
scarico raggiungono temperature molto elevate.
Durante il lavaggio del veicolo, prestare attenzione a non toccare i condotti di sca-
rico finché non si saranno raffreddati a suf- ficienza, così da evitare il rischio di ustioni.
■Precauzioni relative al paraurti poste-
riore
Se la vernice del paraurti posteriore è scheggiata o rigata, il sistema potrebbe non funzionare correttamente. In questo
caso, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
A
B

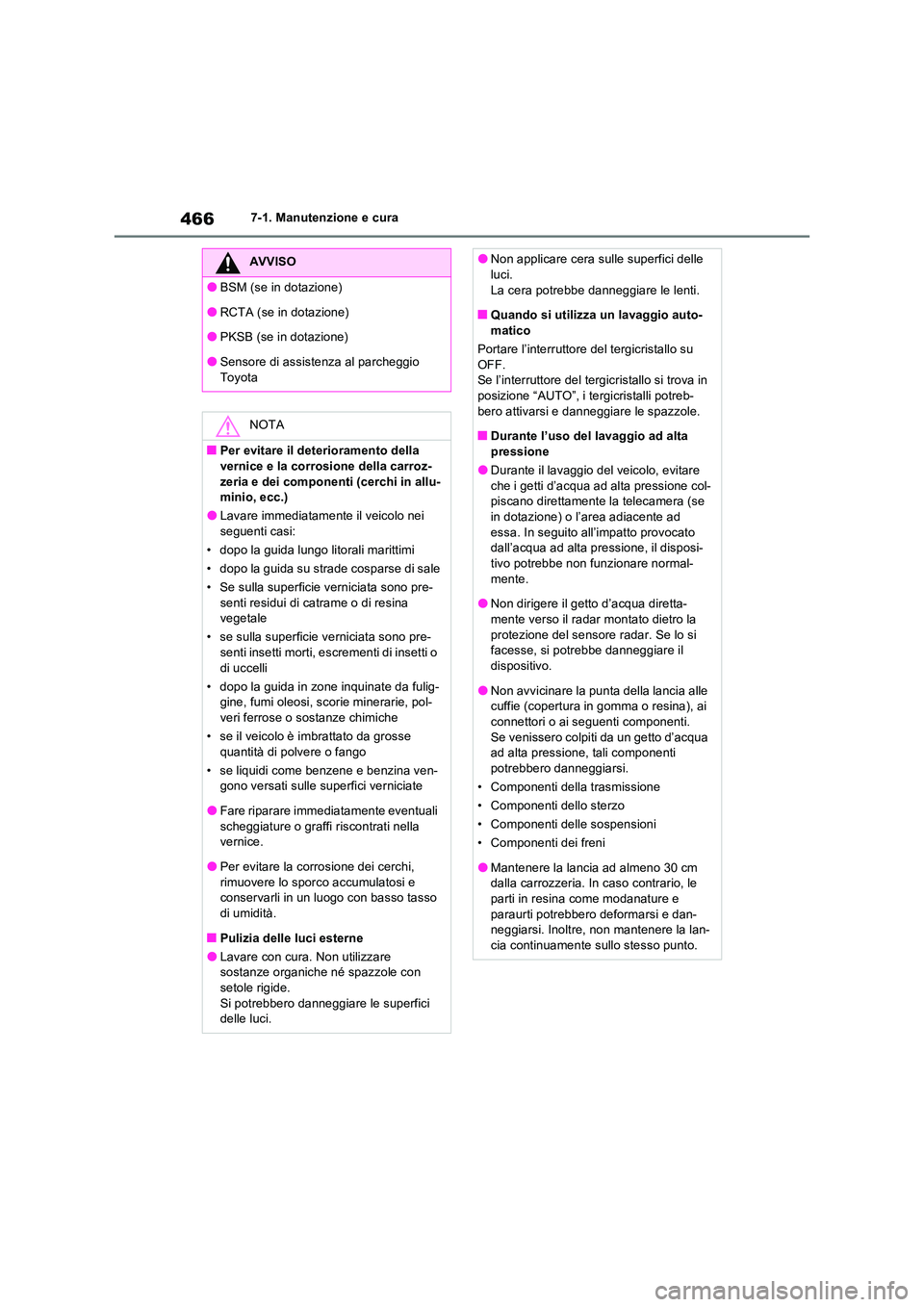

4667-1. Manutenzione e cura
AVVISO
●BSM (se in dotazione)
●RCTA (se in dotazione)
●PKSB (se in dotazione)
●Sensore di assistenza al parcheggio
Toyota
NOTA
■Per evitare il deterioramento della vernice e la corrosione della carroz-
zeria e dei componenti (cerchi in allu- minio, ecc.)
●Lavare immediatamente il veicolo nei seguenti casi:
• dopo la guida lungo litorali marittimi
• dopo la guida su strade cosparse di sale
• Se sulla superficie verniciata sono pre-
senti residui di catrame o di resina vegetale
• se sulla superficie verniciata sono pre- senti insetti morti, escrementi di insetti o
di uccelli
• dopo la guida in zone inquinate da fulig- gine, fumi oleosi, scorie minerarie, pol-veri ferrose o sostanze chimiche
• se il veicolo è imbrattato da grosse
quantità di polvere o fango
• se liquidi come benzene e benzina ven- gono versati sulle superfici verniciate
●Fare riparare immediatamente eventuali
scheggiature o graffi riscontrati nella vernice.
●Per evitare la corrosione dei cerchi,
rimuovere lo sporco accumulatosi e conservarli in un luogo con basso tasso di umidità.
■Pulizia delle luci esterne
●Lavare con cura. Non utilizzare sostanze organiche né spazzole con setole rigide.
Si potrebbero danneggiare le superfici delle luci.
●Non applicare cera sulle superfici delle luci.
La cera potrebbe danneggiare le lenti.
■Quando si utilizza un lavaggio auto- matico
Portare l’interruttore del tergicristallo su
OFF. Se l’interruttore del tergicristallo si trova in posizione “AUTO”, i tergicristalli potreb-
bero attivarsi e danneggiare le spazzole.
■Durante l’uso del lavaggio ad alta pressione
●Durante il lavaggio del veicolo, evitare
che i getti d’acqua ad alta pressione col- piscano direttamente la telecamera (se in dotazione) o l’area adiacente ad
essa. In seguito all’impatto provocato dall’acqua ad alta pressione, il disposi-tivo potrebbe non funzionare normal-
mente.
●Non dirigere il getto d’acqua diretta- mente verso il radar montato dietro la
protezione del sensore radar. Se lo si facesse, si potrebbe danneggiare il dispositivo.
●Non avvicinare la punta della lancia alle cuffie (copertura in gomma o resina), ai connettori o ai seguenti componenti.
Se venissero colpiti da un getto d’acqua ad alta pressione, tali componenti potrebbero danneggiarsi.
• Componenti della trasmissione
• Componenti dello sterzo
• Componenti delle sospensioni
• Componenti dei freni
●Mantenere la lancia ad almeno 30 cm dalla carrozzeria. In caso contrario, le parti in resina come modanature e
paraurti potrebbero deformarsi e dan- neggiarsi. Inoltre, non mantenere la lan-cia continuamente sullo stesso punto.

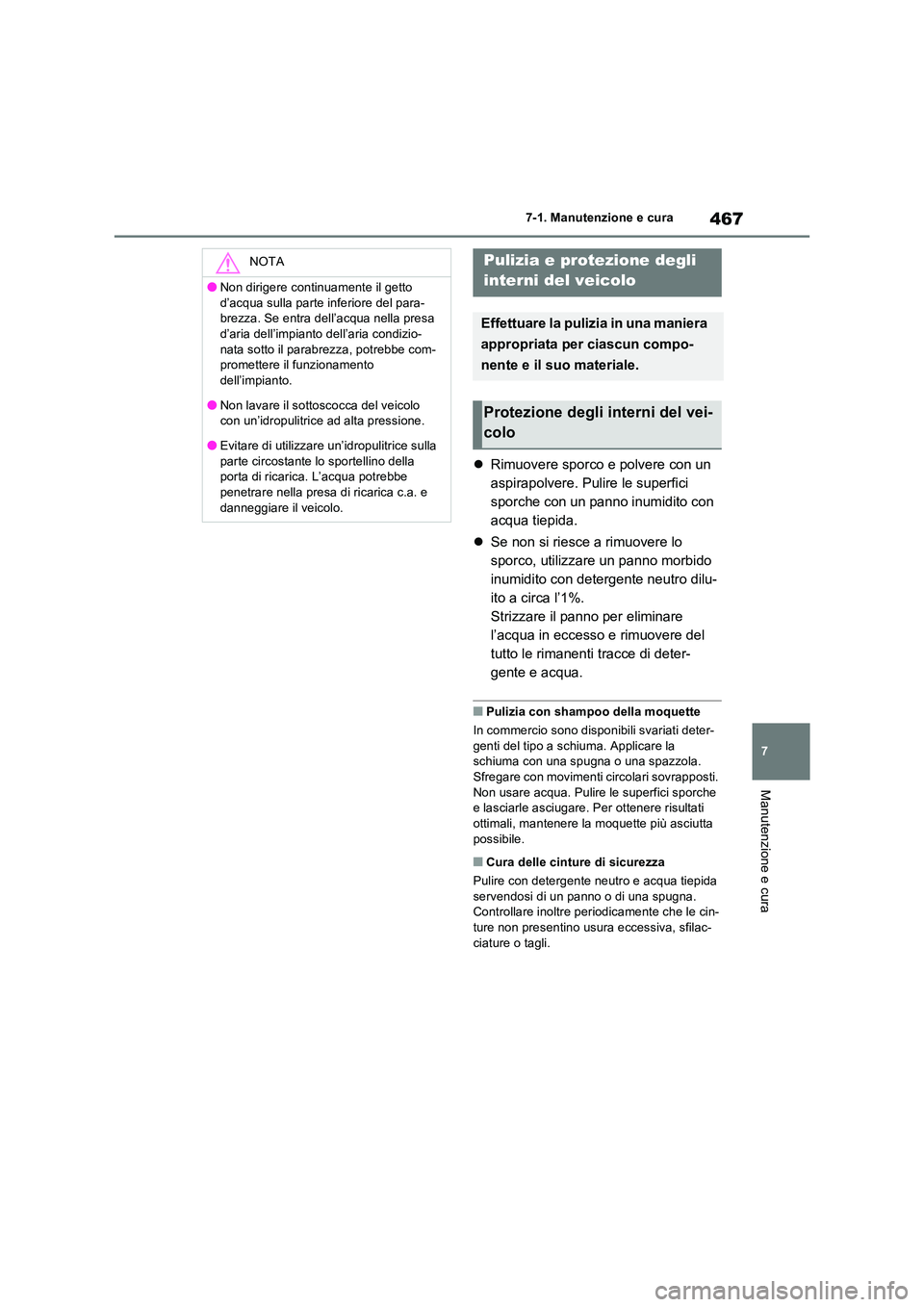

467
7
7-1. Manutenzione e cura
Manutenzione e cura
 Rimuovere sporco e polvere con un
aspirapolvere. Pulire le superfici
sporche con un panno inumidito con
acqua tiepida.
 Se non si riesce a rimuovere lo
sporco, utilizzare un panno morbido
inumidito con detergente neutro dilu-
ito a circa l’1%.
Strizzare il panno per eliminare
l’acqua in eccesso e rimuovere del
tutto le rimanenti tracce di deter-
gente e acqua.
■Pulizia con shampoo della moquette
In commercio sono disponibili svariati deter-
genti del tipo a schiuma. Applicare la schiuma con una spugna o una spazzola. Sfregare con movimenti circolari sovrapposti.
Non usare acqua. Pulire le superfici sporche e lasciarle asciugare. Per ottenere risultati ottimali, mantenere la moquette più asciutta
possibile.
■Cura delle cinture di sicurezza
Pulire con detergente neutro e acqua tiepida servendosi di un panno o di una spugna. Controllare inoltre periodicamente che le cin-
ture non presentino usura eccessiva, sfilac- ciature o tagli.
NOTA
●Non dirigere continuamente il getto
d’acqua sulla parte inferiore del para- brezza. Se entra dell’acqua nella presa d’aria dell’impianto dell’aria condizio-
nata sotto il parabrezza, potrebbe com- promettere il funzionamento dell’impianto.
●Non lavare il sottoscocca del veicolo con un’idropulitrice ad alta pressione.
●Evitare di utilizzare un’idropulitrice sulla
parte circostante lo sportellino della porta di ricarica. L’acqua potrebbe penetrare nella presa di ricarica c.a. e
danneggiare il veicolo.
Pulizia e protezione degli
interni del veicolo
Effettuare la pulizia in una maniera
appropriata per ciascun compo-
nente e il suo materiale.
Protezione degli interni del vei-
colo

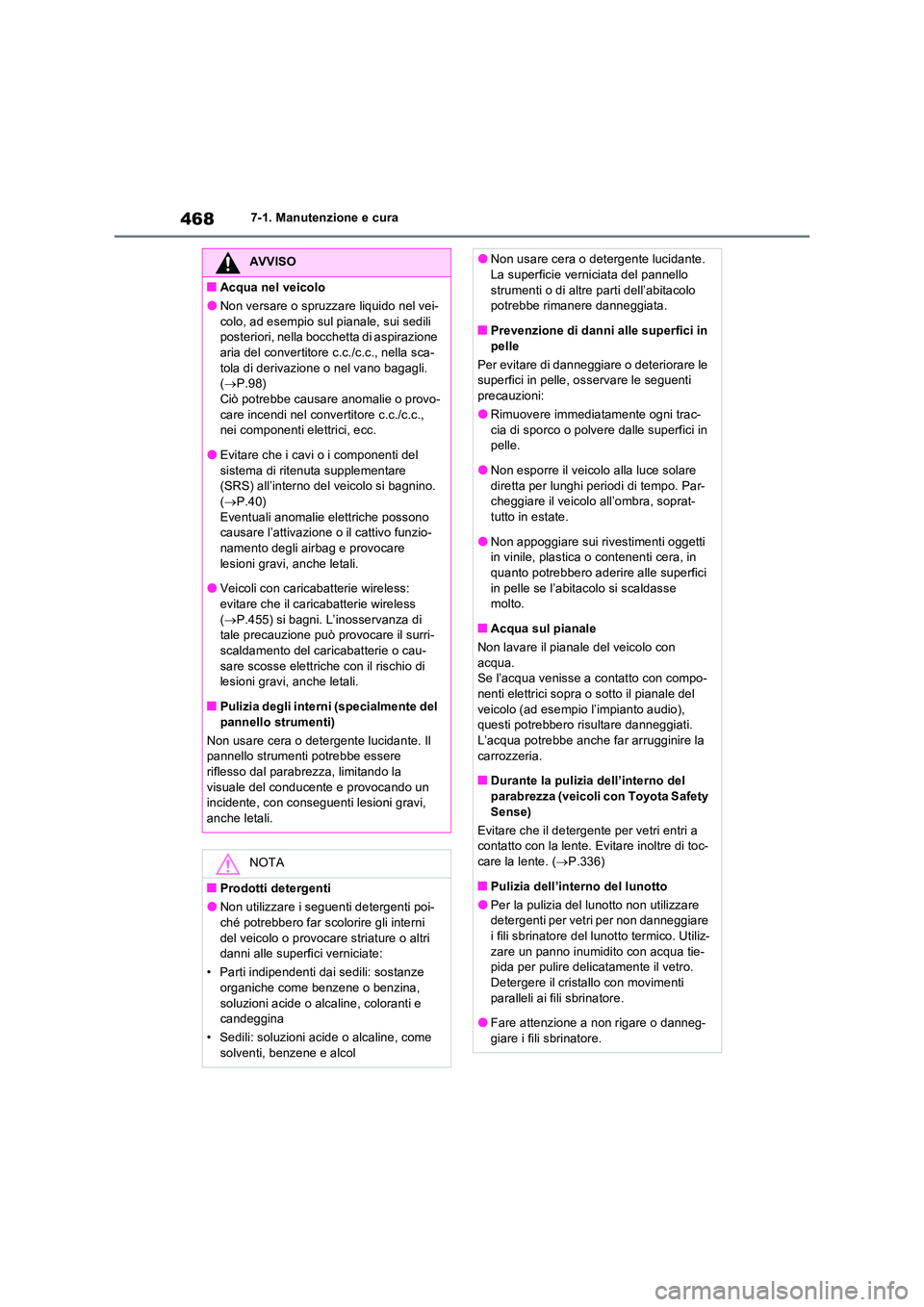

4687-1. Manutenzione e cura
AVVISO
■Acqua nel veicolo
●Non versare o spruzzare liquido nel vei-
colo, ad esempio sul pianale, sui sedili posteriori, nella bocchetta di aspirazione aria del convertitore c.c./c.c., nella sca-
tola di derivazione o nel vano bagagli. ( P.98) Ciò potrebbe causare anomalie o provo-
care incendi nel convertitore c.c./c.c., nei componenti elettrici, ecc.
●Evitare che i cavi o i componenti del
sistema di ritenuta supplementare (SRS) all’interno del veicolo si bagnino. ( P.40)
Eventuali anomalie elettriche possono causare l’attivazione o il cattivo funzio- namento degli airbag e provocare
lesioni gravi, anche letali.
●Veicoli con caricabatterie wireless: evitare che il caricabatterie wireless
( P.455) si bagni. L’inosservanza di tale precauzione può provocare il surri-scaldamento del caricabatterie o cau-
sare scosse elettriche con il rischio di lesioni gravi, anche letali.
■Pulizia degli interni (specialmente del
pannello strumenti)
Non usare cera o detergente lucidante. Il pannello strumenti potrebbe essere
riflesso dal parabrezza, limitando la visuale del conducente e provocando un incidente, con conseguenti lesioni gravi,
anche letali.
NOTA
■Prodotti detergenti
●Non utilizzare i seguenti detergenti poi- ché potrebbero far scolorire gli interni
del veicolo o provocare striature o altri danni alle superfici verniciate:
• Parti indipendenti dai sedili: sostanze organiche come benzene o benzina,
soluzioni acide o alcaline, coloranti e candeggina
• Sedili: soluzioni acide o alcaline, come solventi, benzene e alcol
●Non usare cera o detergente lucidante. La superficie verniciata del pannello
strumenti o di altre parti dell’abitacolo potrebbe rimanere danneggiata.
■Prevenzione di danni alle superfici in
pelle
Per evitare di danneggiare o deteriorare le superfici in pelle, osservare le seguenti precauzioni:
●Rimuovere immediatamente ogni trac-
cia di sporco o polvere dalle superfici in pelle.
●Non esporre il veicolo alla luce solare
diretta per lunghi periodi di tempo. Par- cheggiare il veicolo all’ombra, soprat-tutto in estate.
●Non appoggiare sui rivestimenti oggetti in vinile, plastica o contenenti cera, in quanto potrebbero aderire alle superfici
in pelle se l’abitacolo si scaldasse molto.
■Acqua sul pianale
Non lavare il pianale del veicolo con
acqua. Se l’acqua venisse a contatto con compo-nenti elettrici sopra o sotto il pianale del
veicolo (ad esempio l’impianto audio), questi potrebbero risultare danneggiati. L’acqua potrebbe anche far arrugginire la
carrozzeria.
■Durante la pulizia dell’interno del parabrezza (veicoli con Toyota Safety
Sense)
Evitare che il detergente per vetri entri a contatto con la lente. Evitare inoltre di toc-care la lente. ( P.336)
■Pulizia dell’interno del lunotto
●Per la pulizia del lunotto non utilizzare detergenti per vetri per non danneggiare i fili sbrinatore del lunotto termico. Utiliz-
zare un panno inumidito con acqua tie- pida per pulire delicatamente il vetro. Detergere il cristallo con movimenti
paralleli ai fili sbrinatore.
●Fare attenzione a non rigare o danneg- giare i fili sbrinatore.
